De echte "Pupil"

Eindelijk, hij is weer aanwezig, de echte Pupil.

Soms droom je wel eens van een rommelmarkt op een school of bij een kerk. En je ontdekt daar tussen alle meubels, serviesgoed, boeken, lampen en andere rommel, jawel, een echte Pupil.
Jammer genoeg komt dat bijna nooit meer voor.

Soms droom je ook van een telefoontje of een E-mail, met de mededeling "Ik heb nog een Pupil voor je"
Dat is nu gebeurd.

Een zeer vriendelijke man uit het zuiden des lands schonk mij het bovenstaande toestel . Hij had het apparaat in 1958, op 14 jarige leeftijd, na een poosje in het ziekhuis te hebben gelegen, van zijn oma gekregen . Hij kon toen kiezen uit een Meccano-doos, een scheikunde-doos of de Pupil van Maxwell.
Aangezien hij in die tijd marconist wilde worden viel zijn keus op de Pupil. Hij had, naar eigen zeggen, eigenlijk ook wel Meccano kunnen kiezen om daarmee een mooie seinsleutel te maken.
Hij heeft trouwens nooit de stap naar het marconistenbestaan gemaakt en iets in een heel andere richting gedaan.

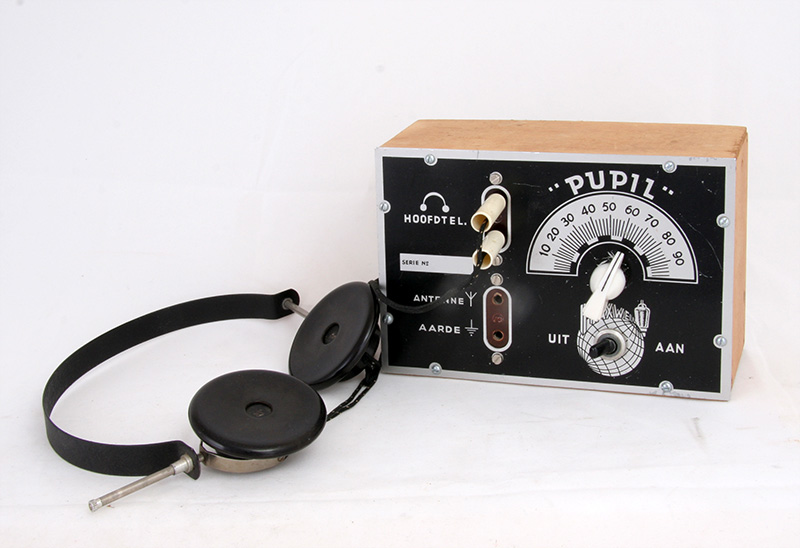

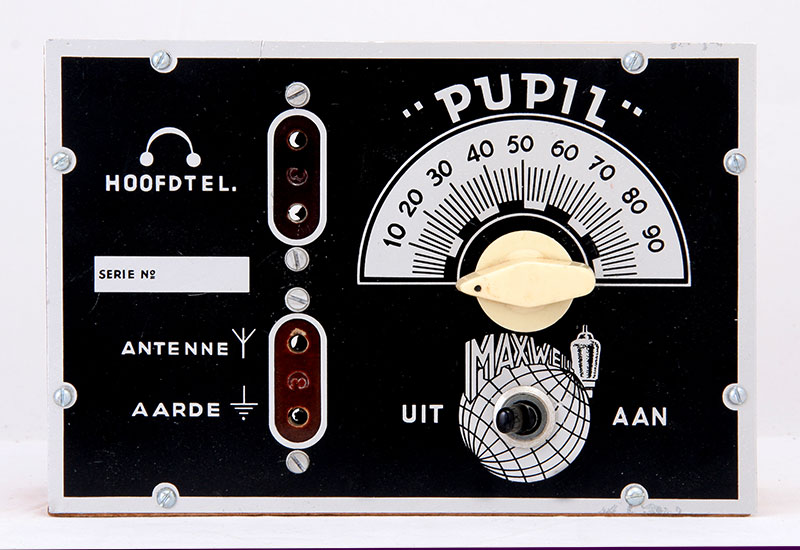

Dit is de Pupil na een grondige opknapbeurt. ( Zelfs in de autowas gezet )

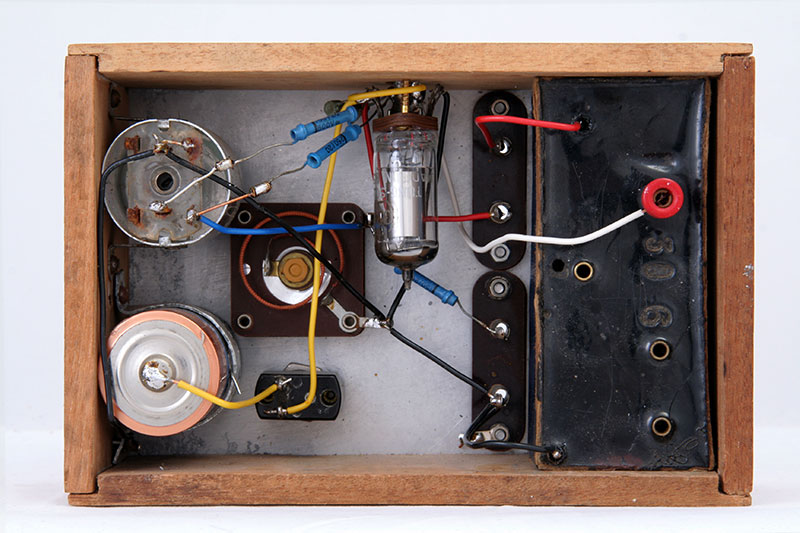

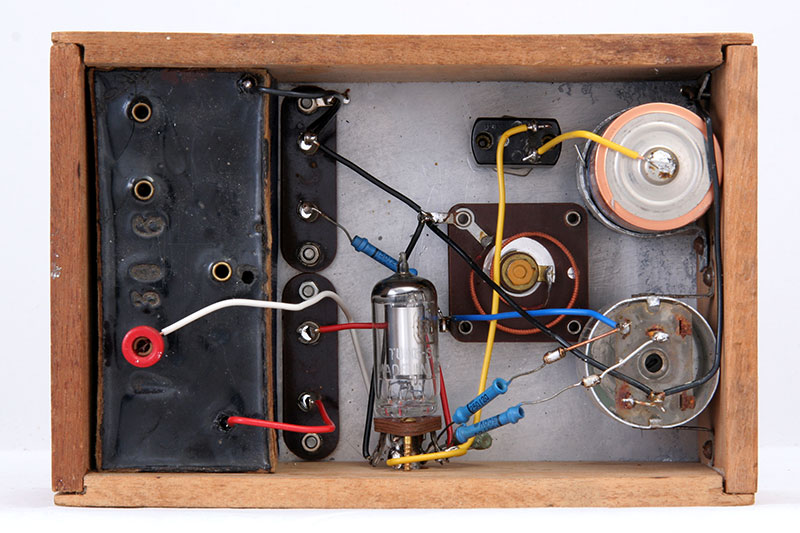

Het binnenwerk, met de originele anodebatterij. Weer helemaal zoals het was.

Het kastje op de kop.

Blik op de wat gehavende anodebatterij.

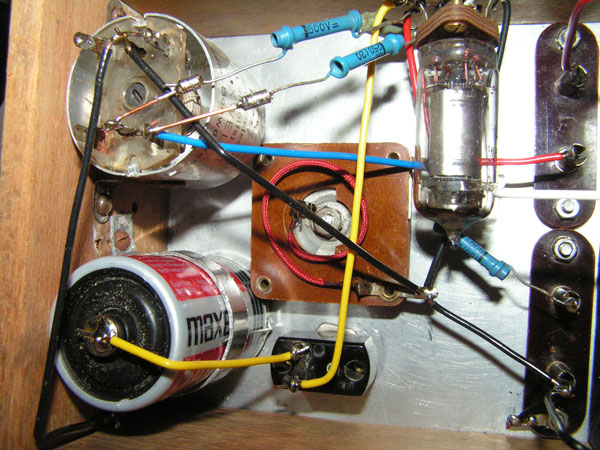

De gloeistroombatterij en de afstemspoel. Blijkbaar heeft de vorige eigenaar met S39 de aansluitingen gesoldeerd.
Ze roesten........

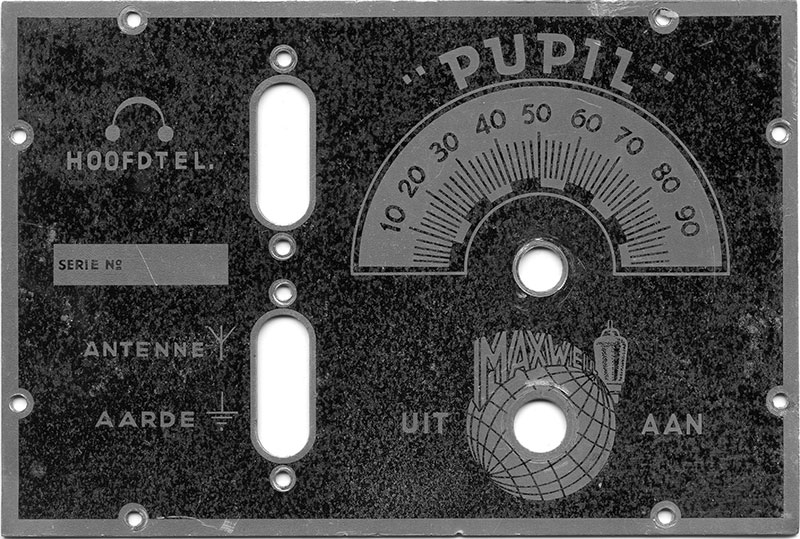

Dit frontje is samen met een kastje onlangs binnen gekomen. Door vocht is de voorkant wat verweerd, maar het is wel een echte...

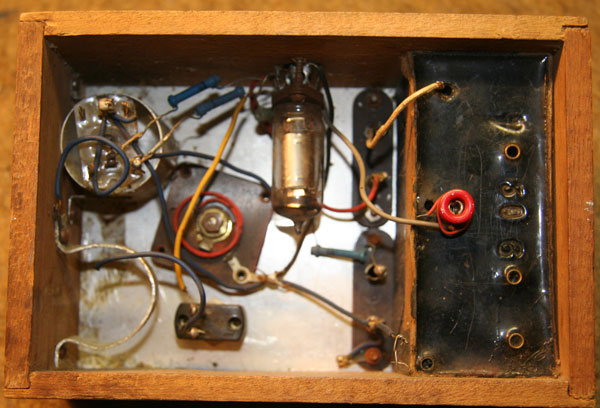

De oude toestand van het binnenwerk.


De spoel is van het merk "Dreipunkt"

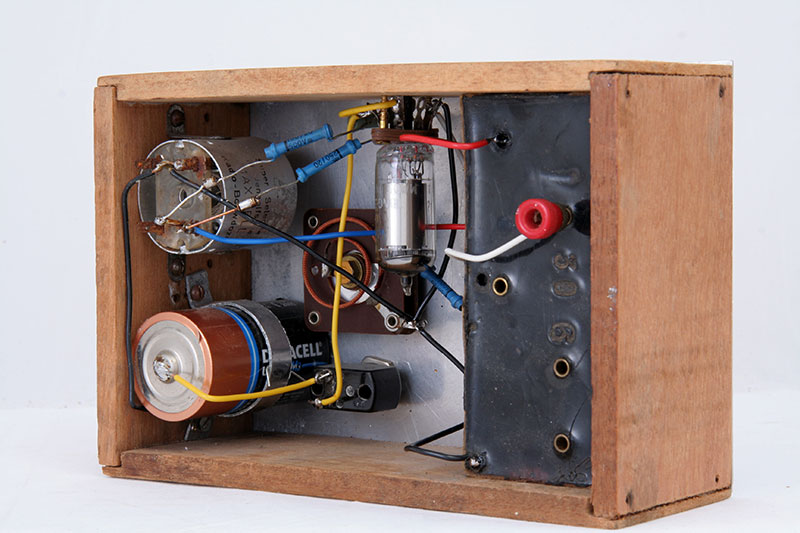

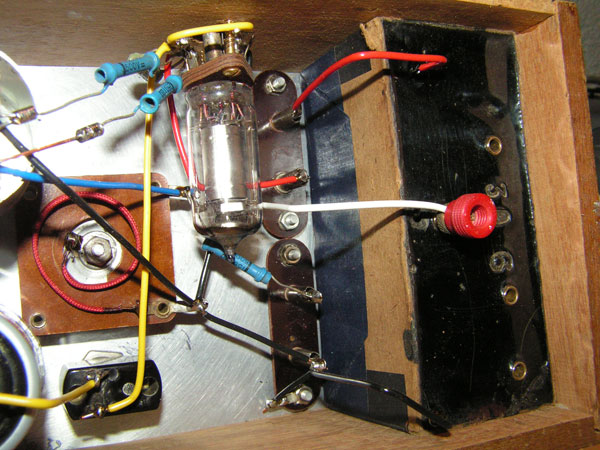

De afstemcondensator is vervangen en er is een nieuwe gloeispanningsbatterij gemonteerd. De oude batterij was uitgelopen en had de afstem-C volledig aangevreten en onbruikbaar gemaakt. Jammer, waar vind je ze nog ??? Verder waren het spoelhuis en het voorfront (aan de achterzijde) aangetast door het zuur. Na wat intensief schoonmaak- en poetswerk is daar bijna niets meer van te zien.

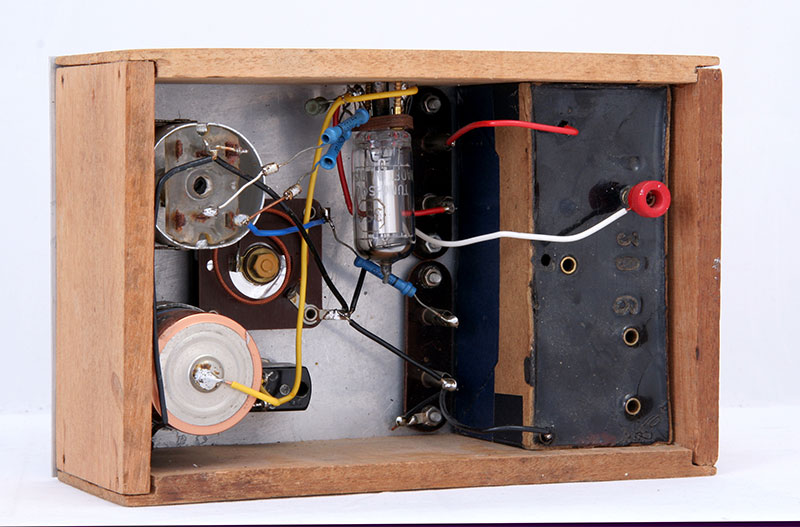

De spoel is ook wat hoger gemonteerd, zodat de afstem-C recht gemonteerd kan worden.

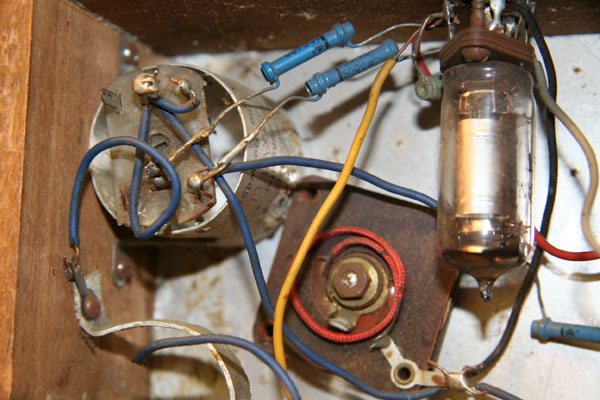

Zo zag het er eerst uit.

De originele batterij is goed te zien. Ik heb mij altijd verkeken op de maten van dat ding. Die zijn dus b x h x l : 46 x 50 x 106.

Hieronder nog wat foto's van voor de renovatie:

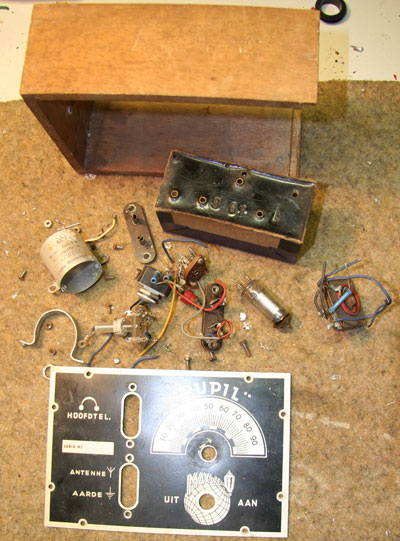

Alles gesloopt, bijna tranen in de ogen.

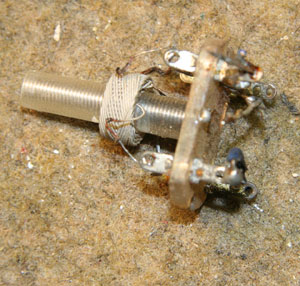

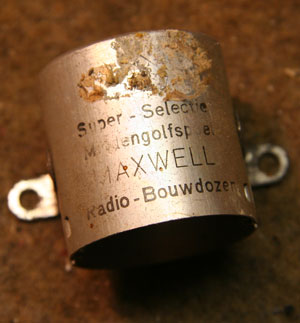

De "Dreipunkt" spoel.

Het binnenwerk, gelukkig nog intakt.

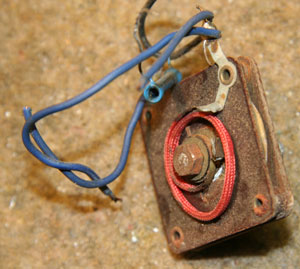

Afstemcondensator, binnenin alles opgelost en samengekoekt. Onbruikbaar.

Afsluitend, na de restauratie werkt het toestel weer, welliswaar niet op de bijbehorende anodebatterij, maar op een externe voeding. En op de middengolf waren weer enige stations in de hoofdtelefoon te beluisteren.
Alleen de gong van Radio Moskou ontbrak, die zal ook wel niet meer komen.
Het is weer een prachtig toestel geworden, heel waardig om op deze website te staan !!!

Hierbij nog de voorkant van de bouwbeschrijving van de Pupil in pdf.

Een tweede pdf met meerdere uitvoeringen van de Pupil.



.
