GRC 3035

Korte beschrijving:

Het complete systeem bestaat uit vier eenheden:

Zender C11 typenr. 5820-99-911-0849 (Sender Unit)
Ontvanger R210 typenr. Nr.5820-99-911-0850 (Receiver Unit)
Voedingseenheid 24 V. typenr. 5820-99-949-3146 (Power Supply Unit d.c.)
Antenneafstemeenheid N0.7 typenr. 5820-99-949-3147 ( Aerial Tuning Unit )

en nog een
Control-unit

Verder was er nog een veldtelefoon in het rack gebouwd.

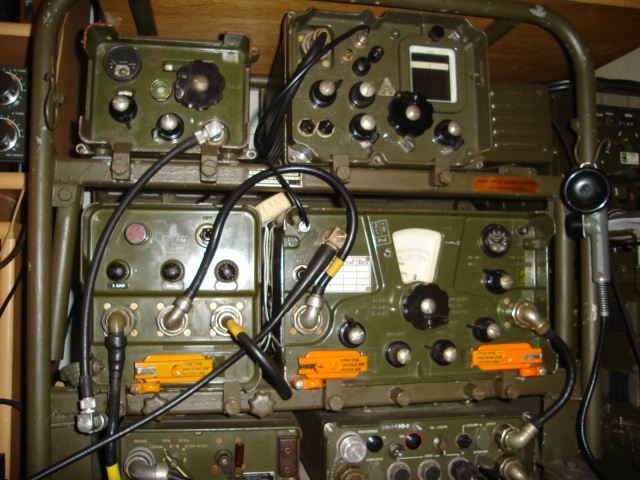

Hierboven de complete set in Nederlandse rack-opstelling.

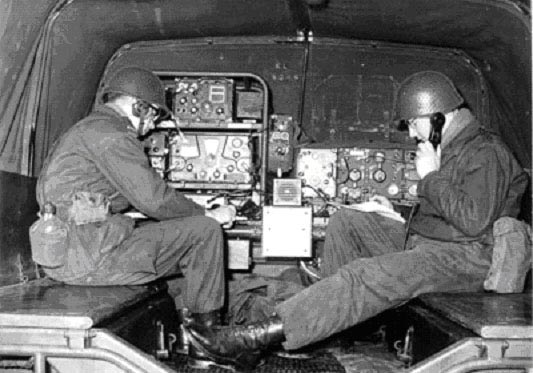

Zo zag dat er uit in een voertuig.

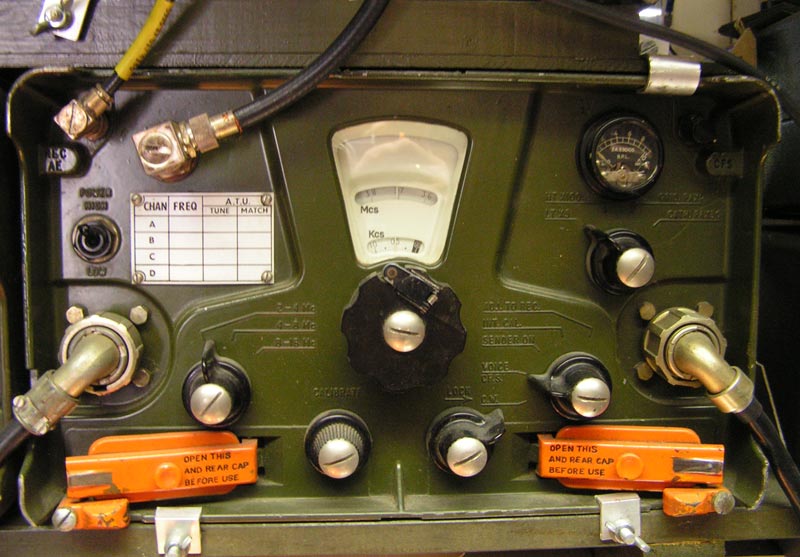

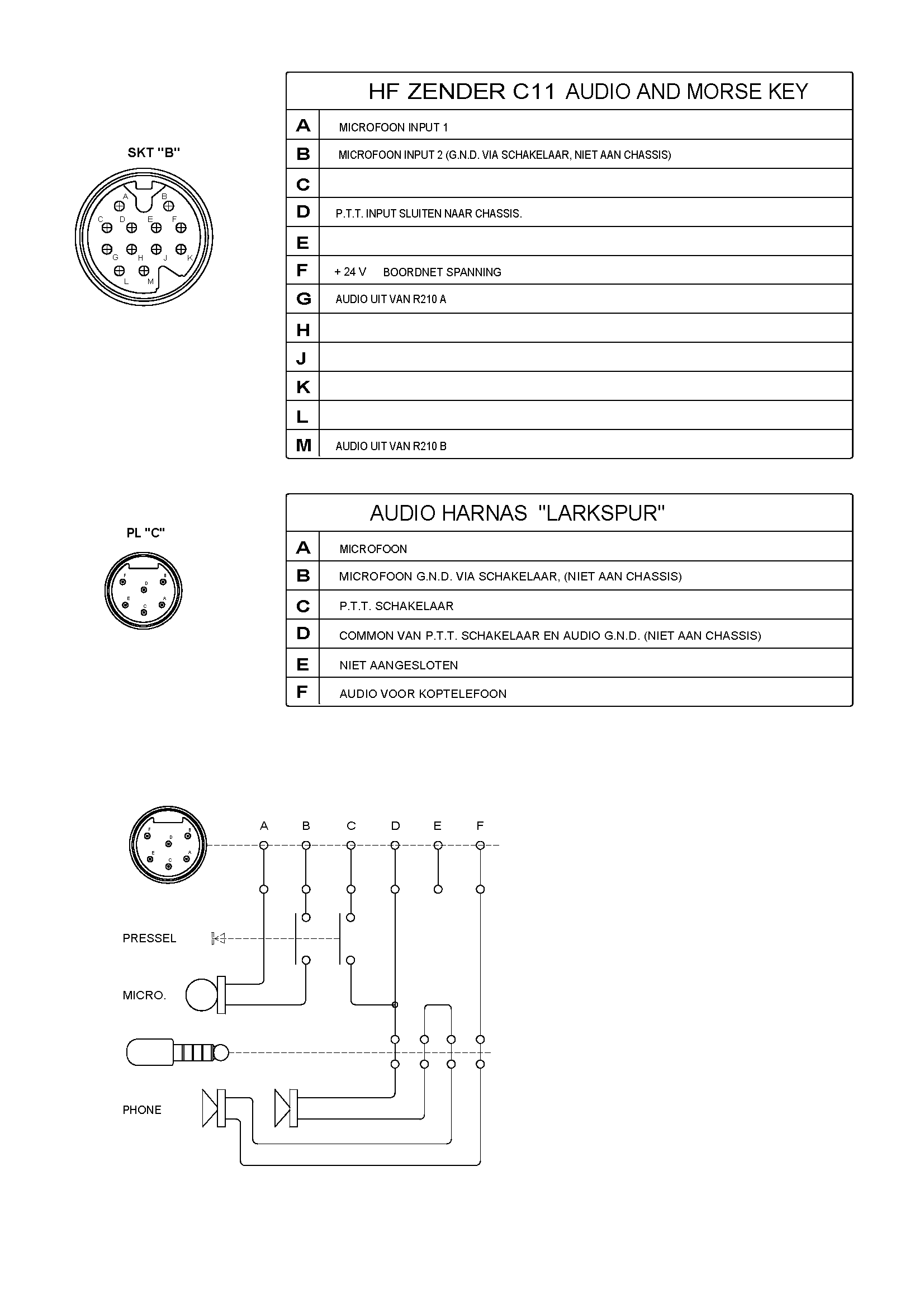

De Zender C11.

De WS type C11 is een HF-zender, ontworpen voor het gebruik als vast station of in voertuigen, speciaal gepantserde voertuigen.
Het nominale outgangsvermogen bedraagt 50 Watt, maar het apparaat kan ook op gereduceerd vermogen tussen 3 en 10 Watt werken.
De modulatiemethoden zijn dezelfde als die voor de ontvanger, R/T, CW en CFS. De set bevat verder een intercom-versterker.
Er zijn voedingseenheden voor 24 Volt DC en 100/240 Volt AC.

Het frequentiebereik van 2 tot 16 Mc/s wordt in drie bereiken gedeeld met continue afstemming. De frequentie kan dusdanig nauwkeurig worden ingesteld dat een "Netting-faciliteit" niet nodig is. Verder is een ijkmogelijkheid met 100kHz. kristal-oscillator aanwezig.  De constructie van de zender is zo stabiel dat ook trillingen ed. geen invloed op de afgestemde frequentie hebben.
Ook temperatuurverschillen zijn door de keuze van de juiste componenten van verwaarloosbare invloed.
De zender bestrijkt de volgende 3 bereiken:

Band 1: 2.0- 4.O Mc/s
Band 2: 4.0- 8.0 Mc/s
Band 3: 8.0- 16.0 Mc/s

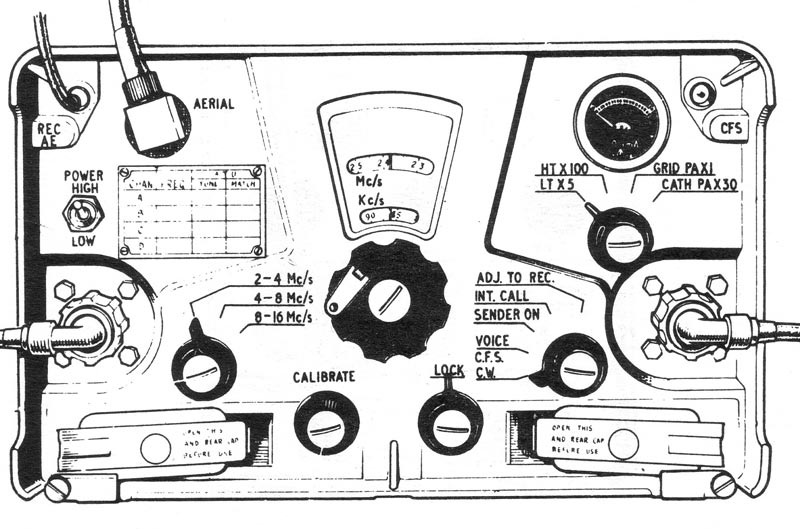

Een tekening met de bedieningsorganen.

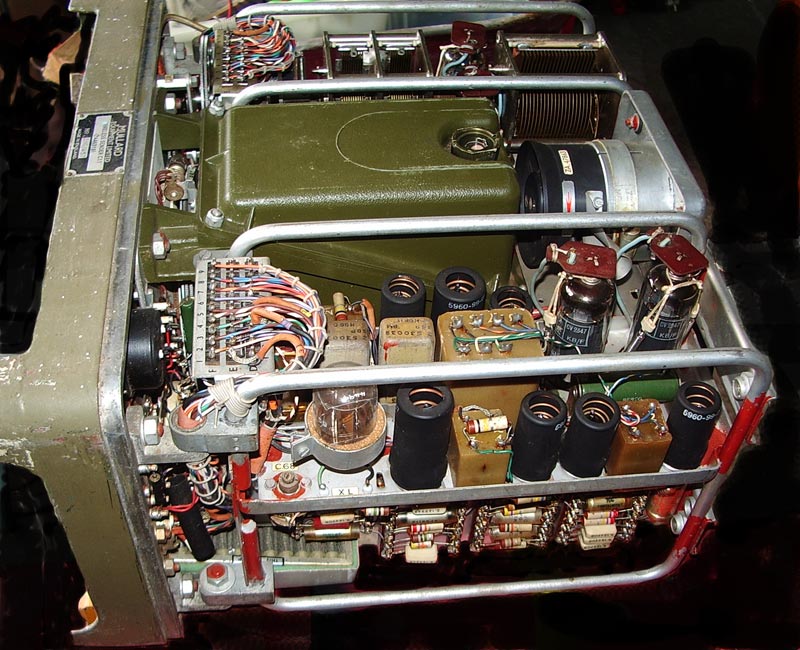

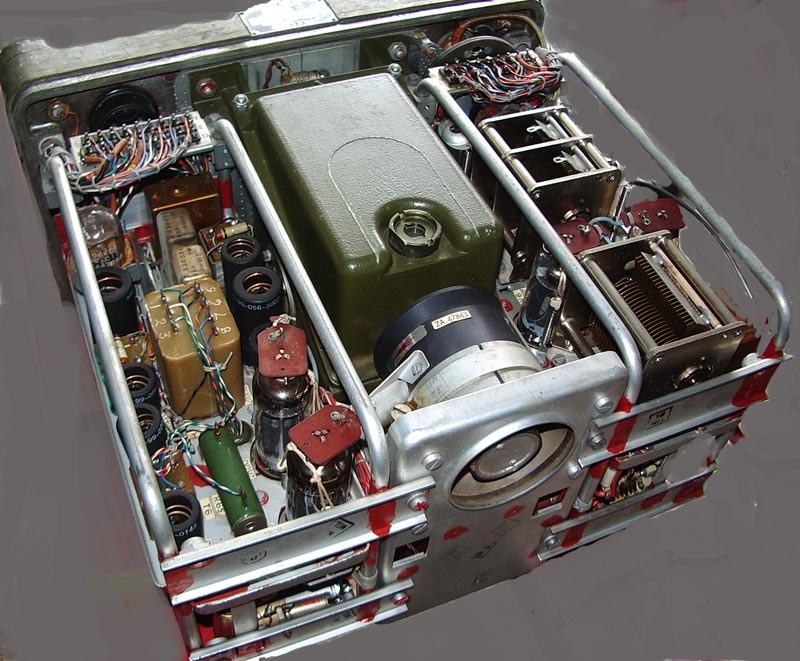

Een blik op het VFO, de groene bunker in het midden. De glazen buis is het 100 kHz ijk-kristal. De twee buizen bij de ventilator zijn van de modulator-eindtrap. Links van de buizen de modulatietrafo.

Hier is de ventilator, die ontzettend veel kabaal maakt, te zien. Rechts de afstem-condensator van de HF-eindtrap.

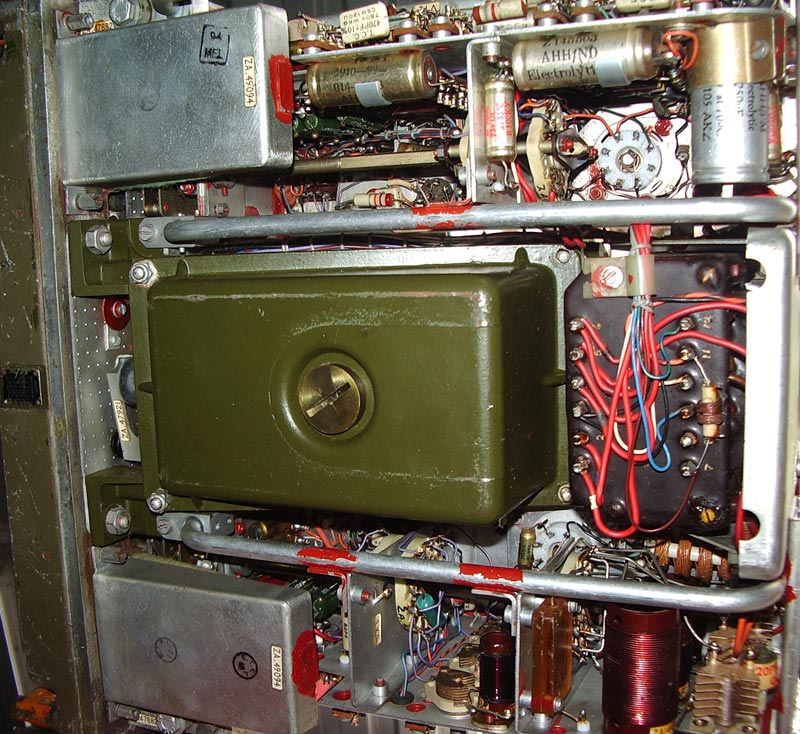

Nogmaals de VFO-unit.

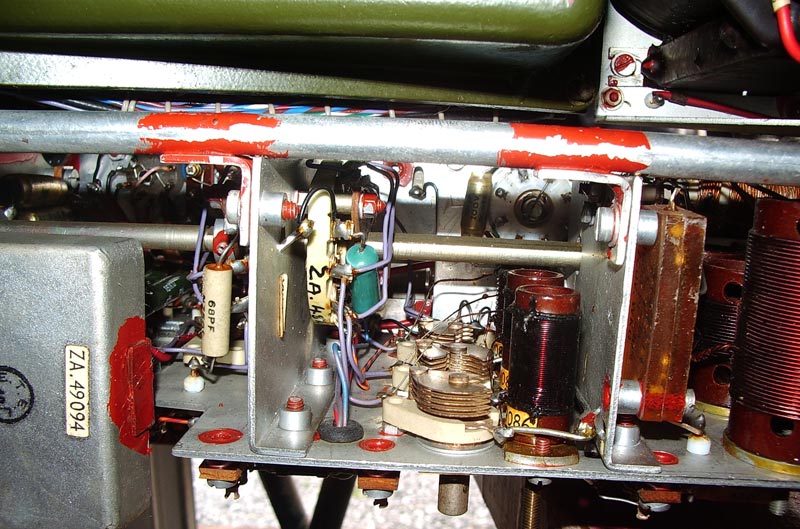

Een deel van de HF-versterker.



Naar begin van de pagina.

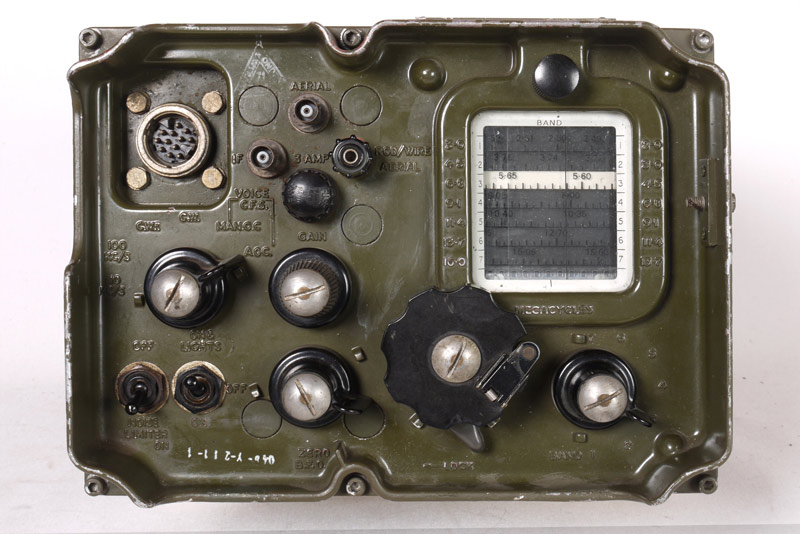

De ontvanger R-210 of R-3004 ( Nederlandse benaming)

De ontvanger R210 is ontworpen om te werken in het HF.bereik van 2 tot 16 MHz. Hij kan worden gebruikt samen met de zender C11 in Commando-voertuigen of in vaste stations. Zijn robuuste ontwerp is zeer geschikt voor de montage in gepantserde voertuigen. De ontvanger is gemaakt voor de volgende types communicatie: R/T ( radiotelefonie ), CW ( telegrafie )en CFS ( carrier frequency shift telegrafie ). Antenne ingangen voor staaf of draad-antennes, of dipolen met ongebalanceerde voeding, zijn op de ontvanger aanwezig. De filmschaal, met een lengte van 25 inches, voor elk van de 7 frequentiebereiken, maakte het mogelijk direkt af te stemmen zonder te refereren naar een logging-schaal.

De ontvanger bestrijkt de volgende 7 bereiken:

Band 1: 2.0- 3.O Mc/s
Band 2: 3.0- 4.5 Mc/s
Band 3: 4.5- 6.8 Mc/s
Band 4: 6.8 -9.l Mc/s
Band 5: 9.1 -11.4 Mc/s
Band 6: 11.4 -13.7 Mc/s
Band 7: 13.1 -16 .0 Mc/s

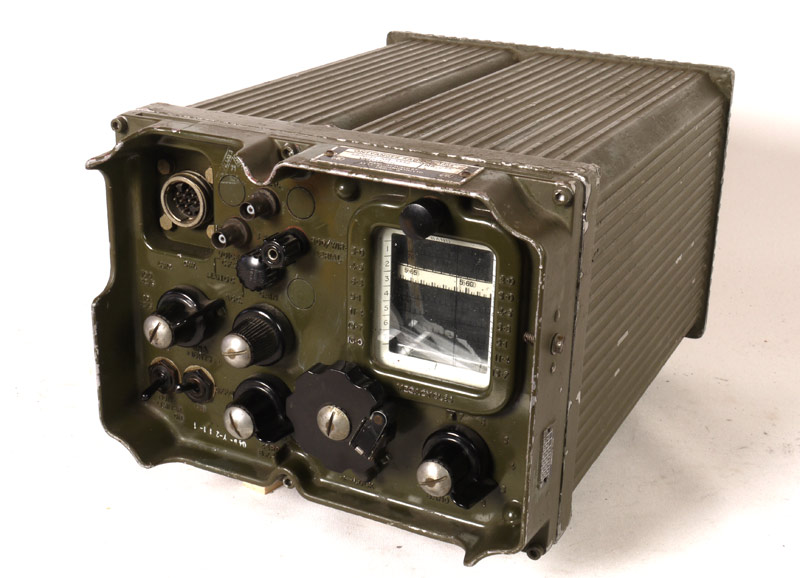

Het gehele apparaat, het weegt een paar kilo, maar is evenals de tuner, bijna bomvrije behuizing.

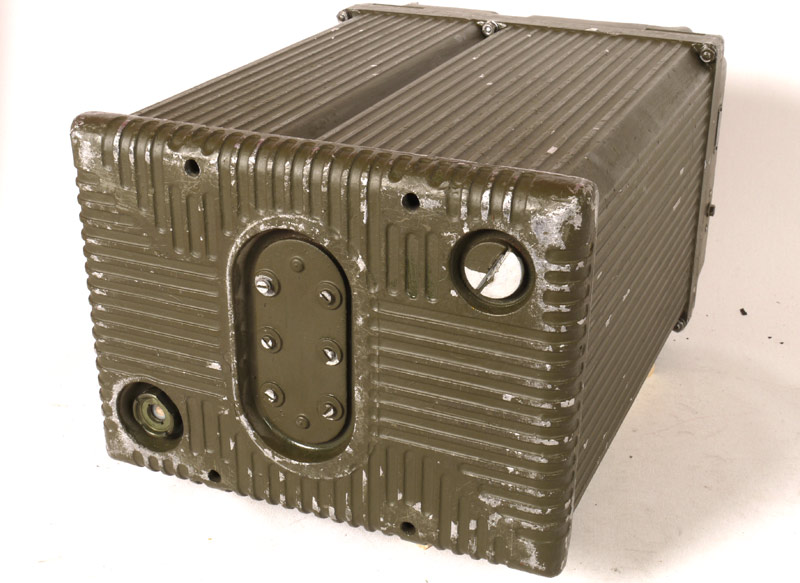

De achterzijde met droogpatroon, in het midden een plaat met aan de binnenzijde twee paspennen.

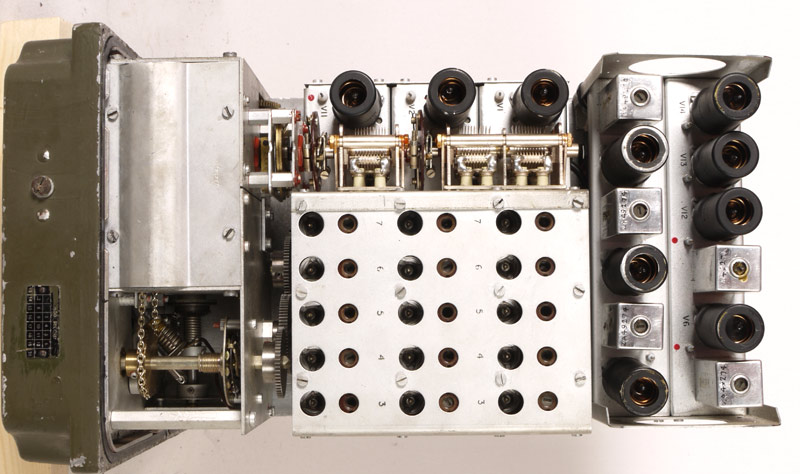

De HF-trappen met mixer en rechts het MF-deel.

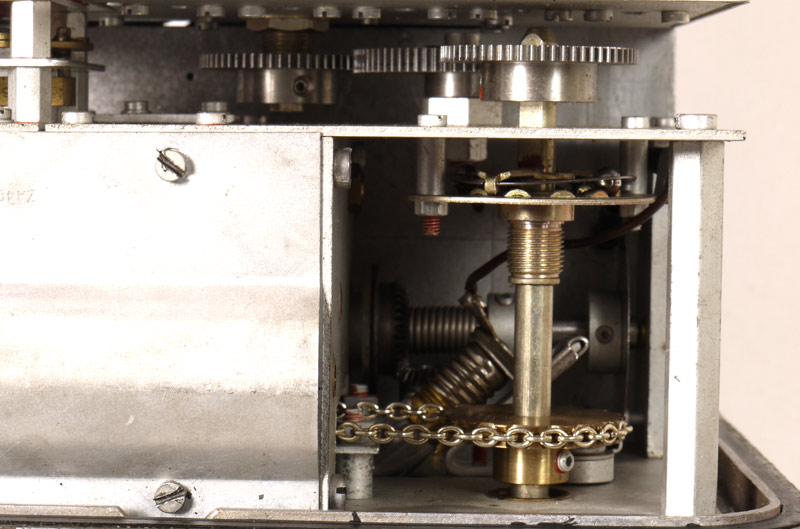

Het afstem-mechaniek ziet er ook wel betrouwbaar uit.

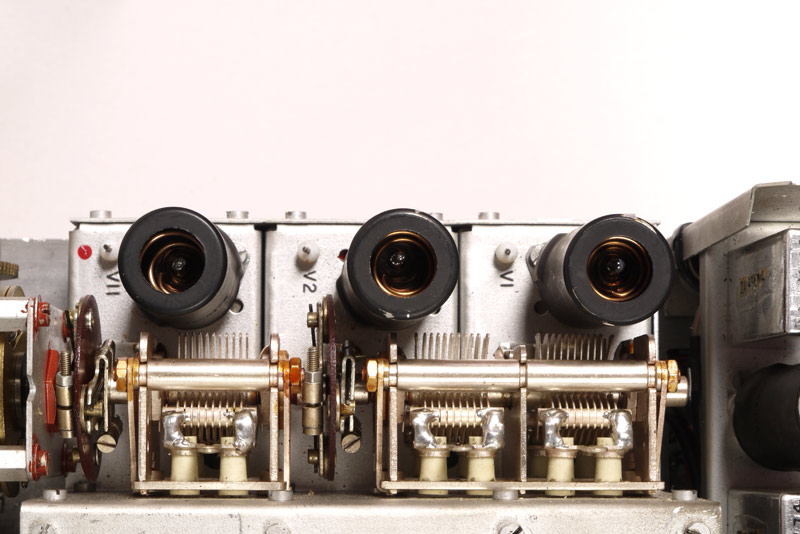

Een deel van de afstemcondensator, alles netjes verzilverd.

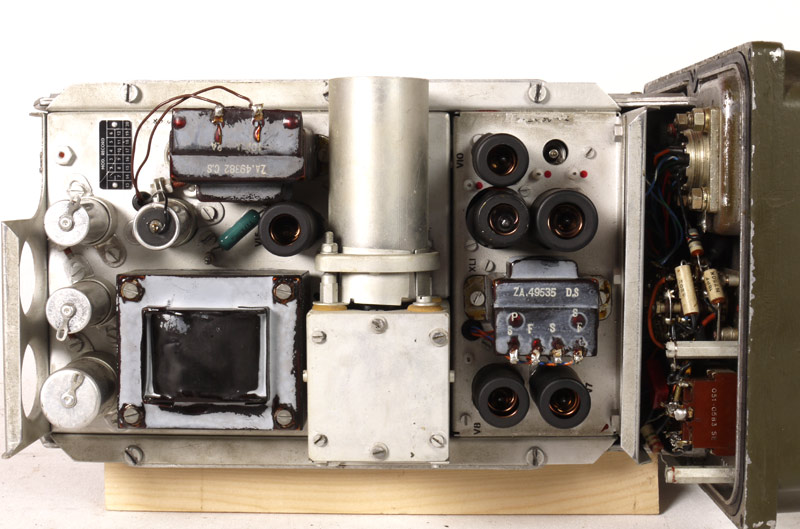

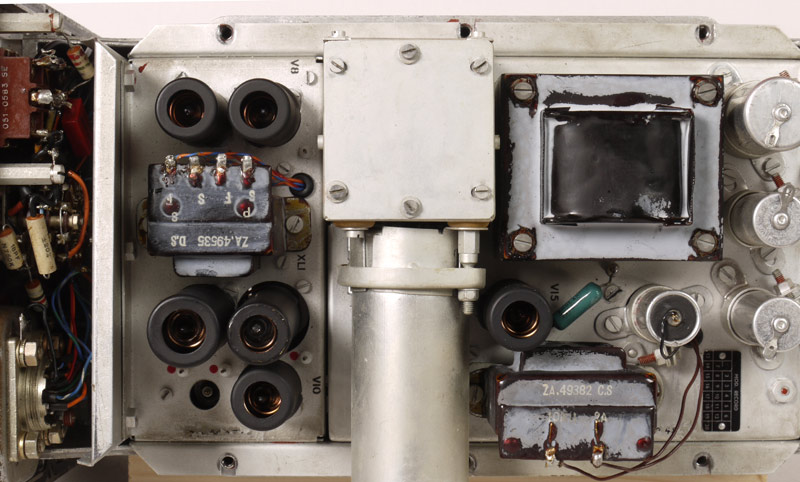

Het voedings-gedeelte met LF deel. In de ronde bus in het midden bevindt zich een triller-omvormer.

Details van de voeding.

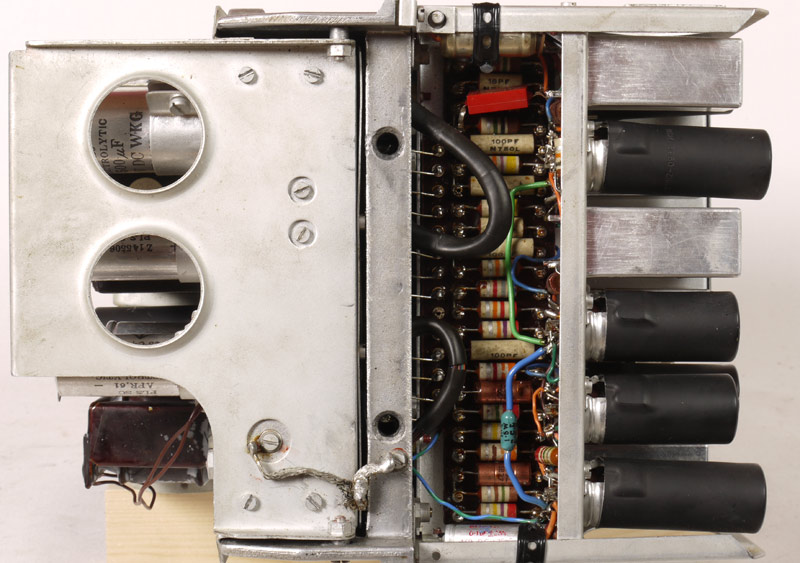

De achterkant met het MF-deel.

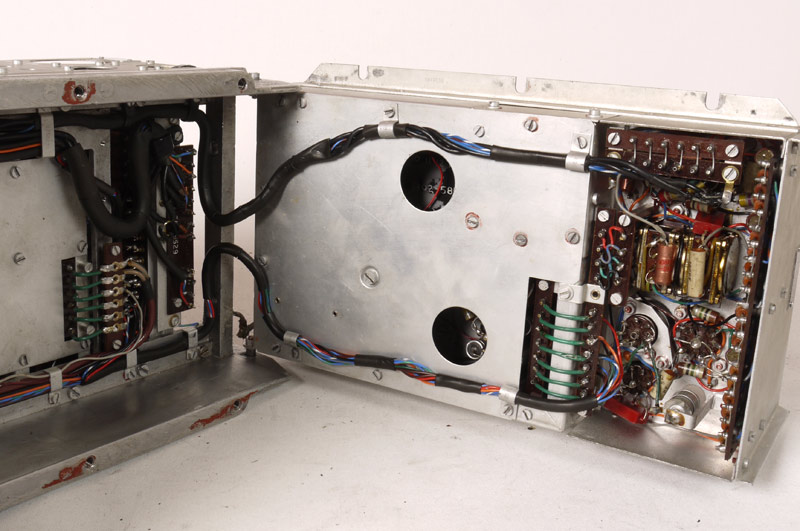

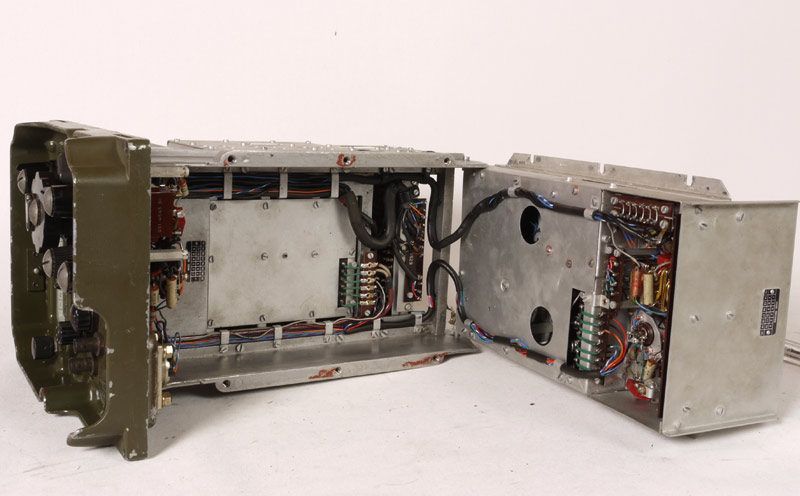

De ontvanger kan opengeklapt worden en hierdoor kunnen alle delen van de ontvanger heel goed bereikt worden.

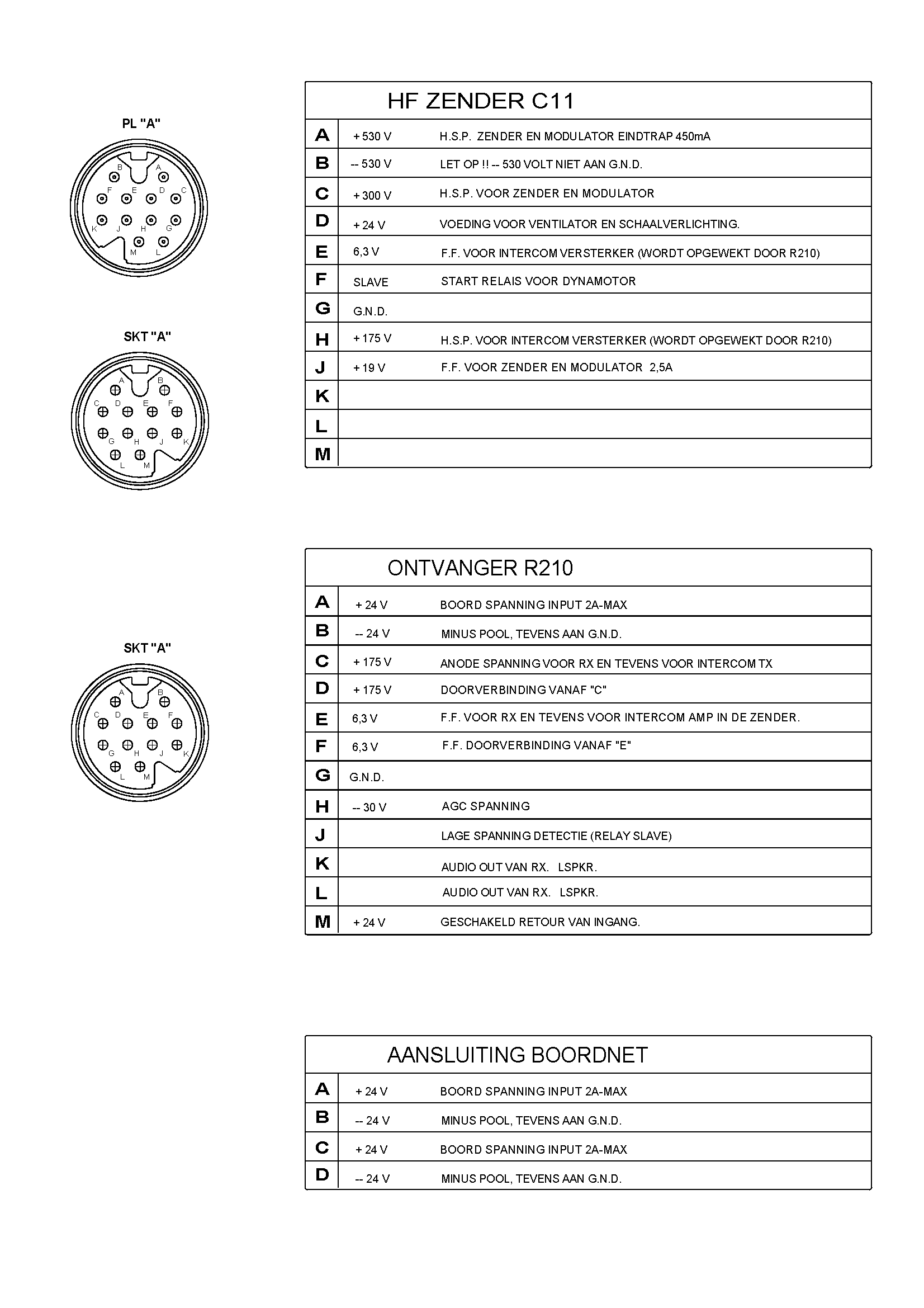

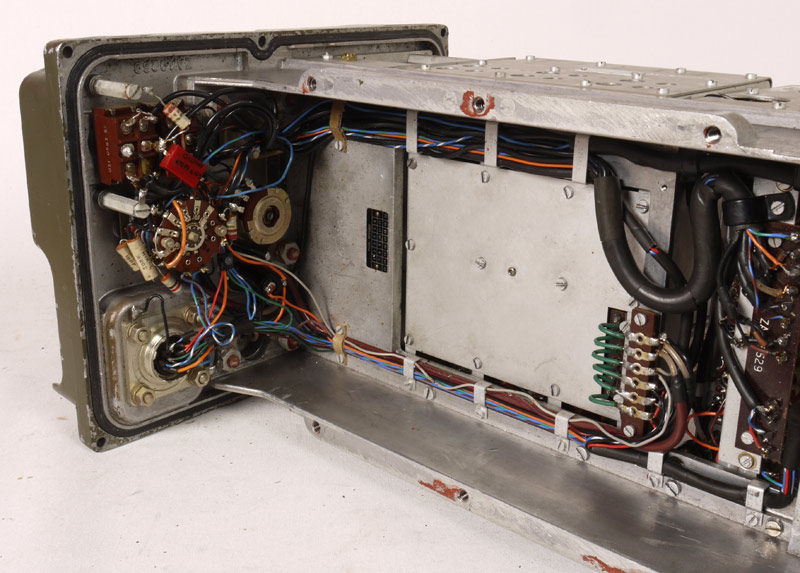

De connector voor de voeding en in-en uitgangen van de ontvanger.

De andere kant.

Naar begin van de pagina.

De voedingsunit

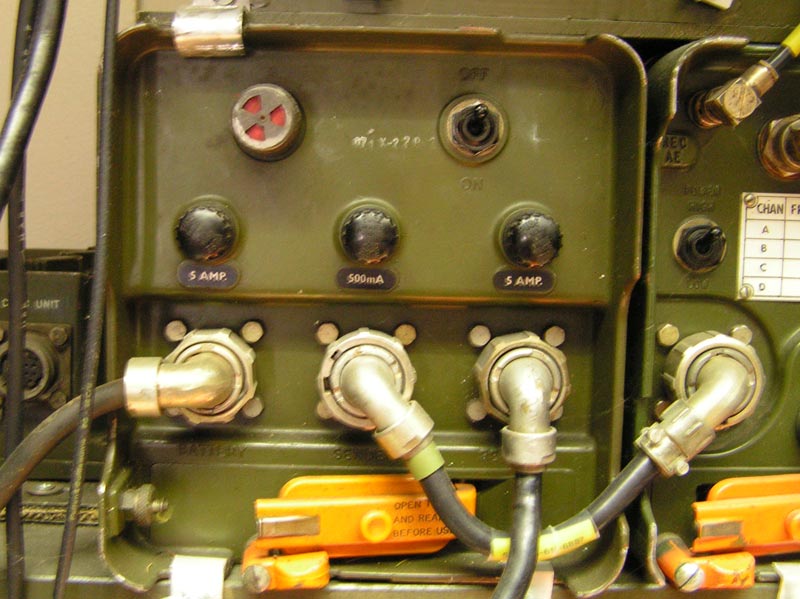

De voedingseenheid voor 24 V.

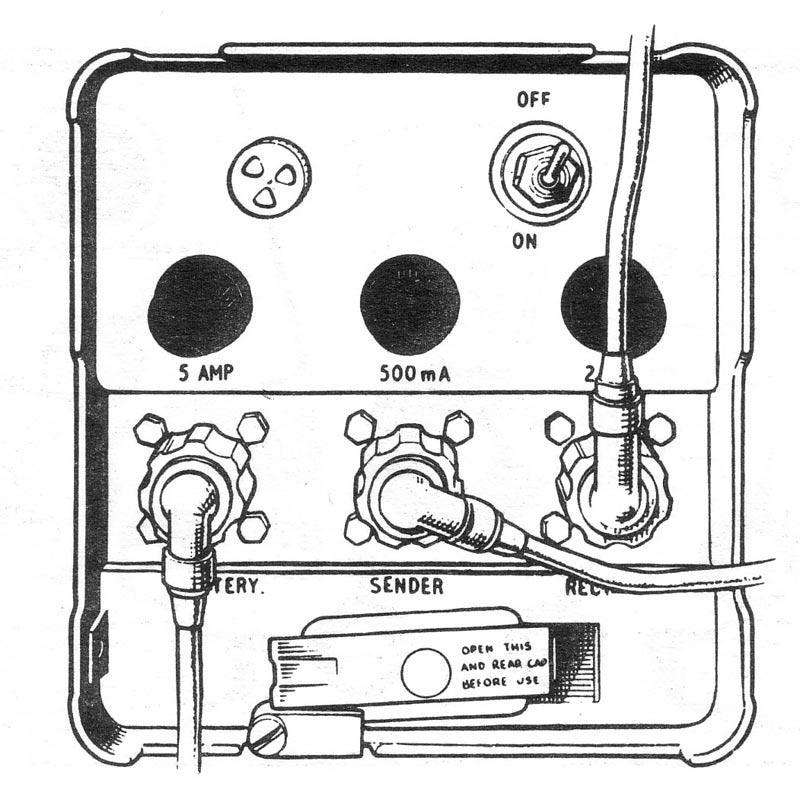

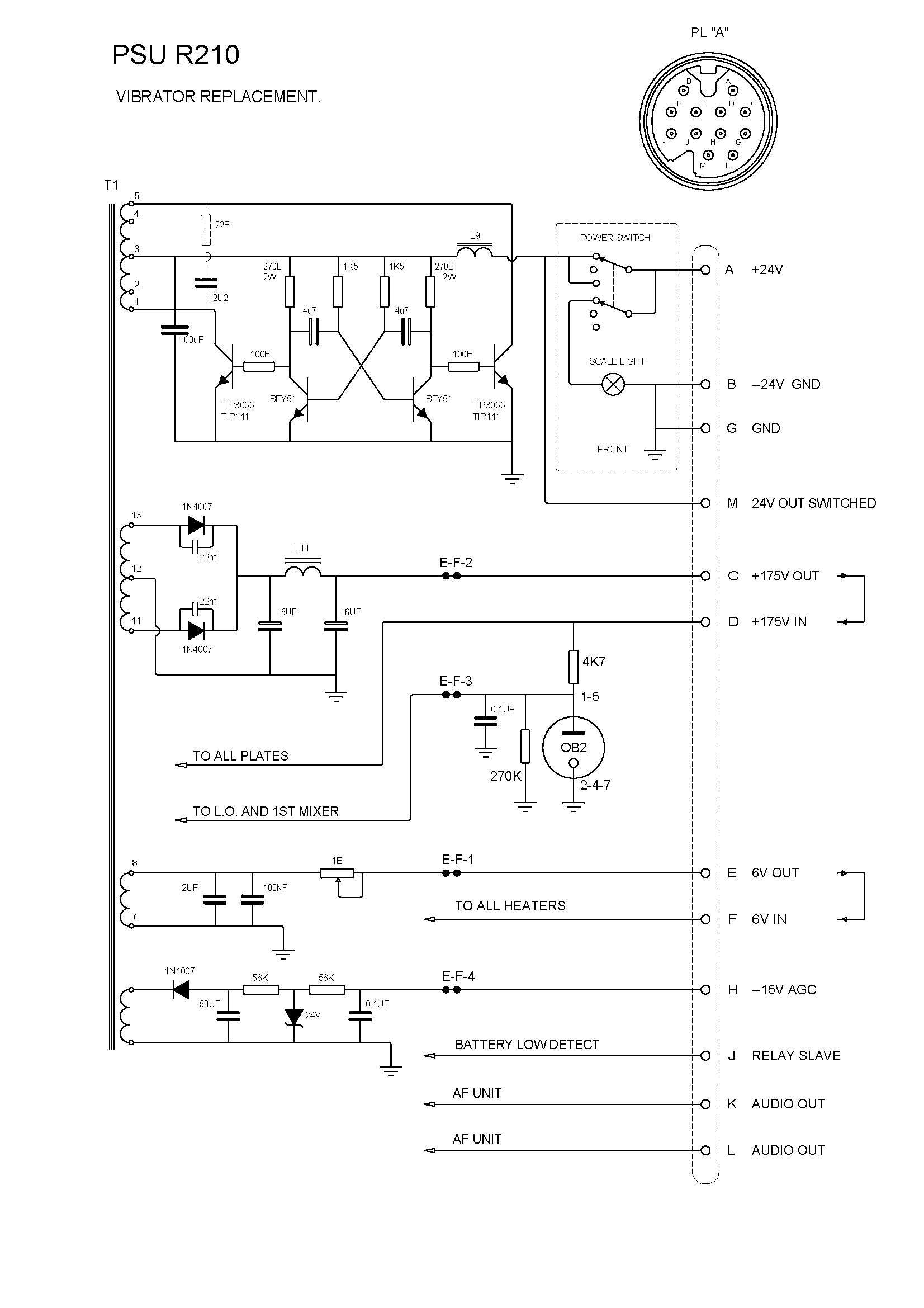

Hierboven een tekening van de PSU.

Naar begin van de pagina.

De Controlbox

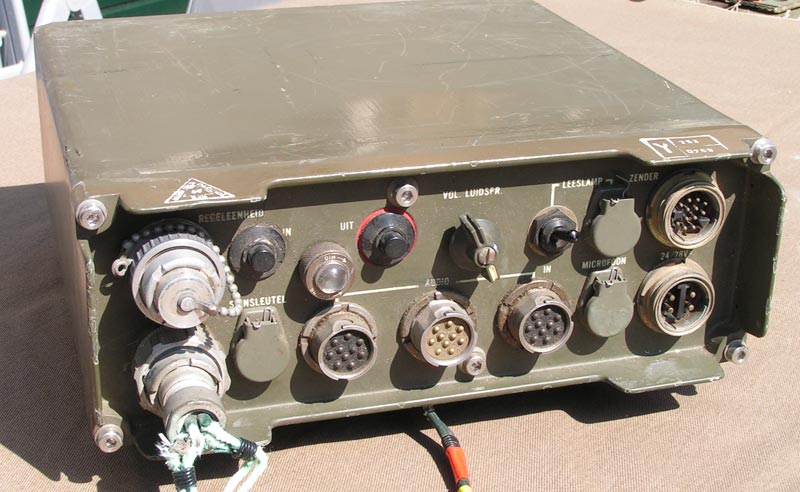

De controlbox, die oa. zorgt voor de slechte modulatie van de set. In diverse SRS-bladen staan modificaties om de modulatie wat te verbeteren.

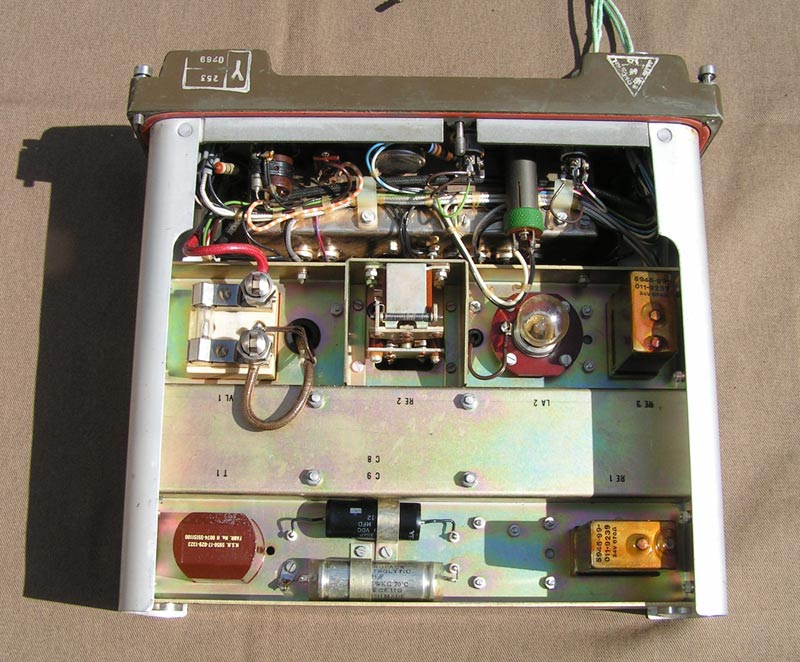

Het inwendige van de box. Merkwaardigerwijze bestaat er geen schema van dit ding.

Naar begin van de pagina.

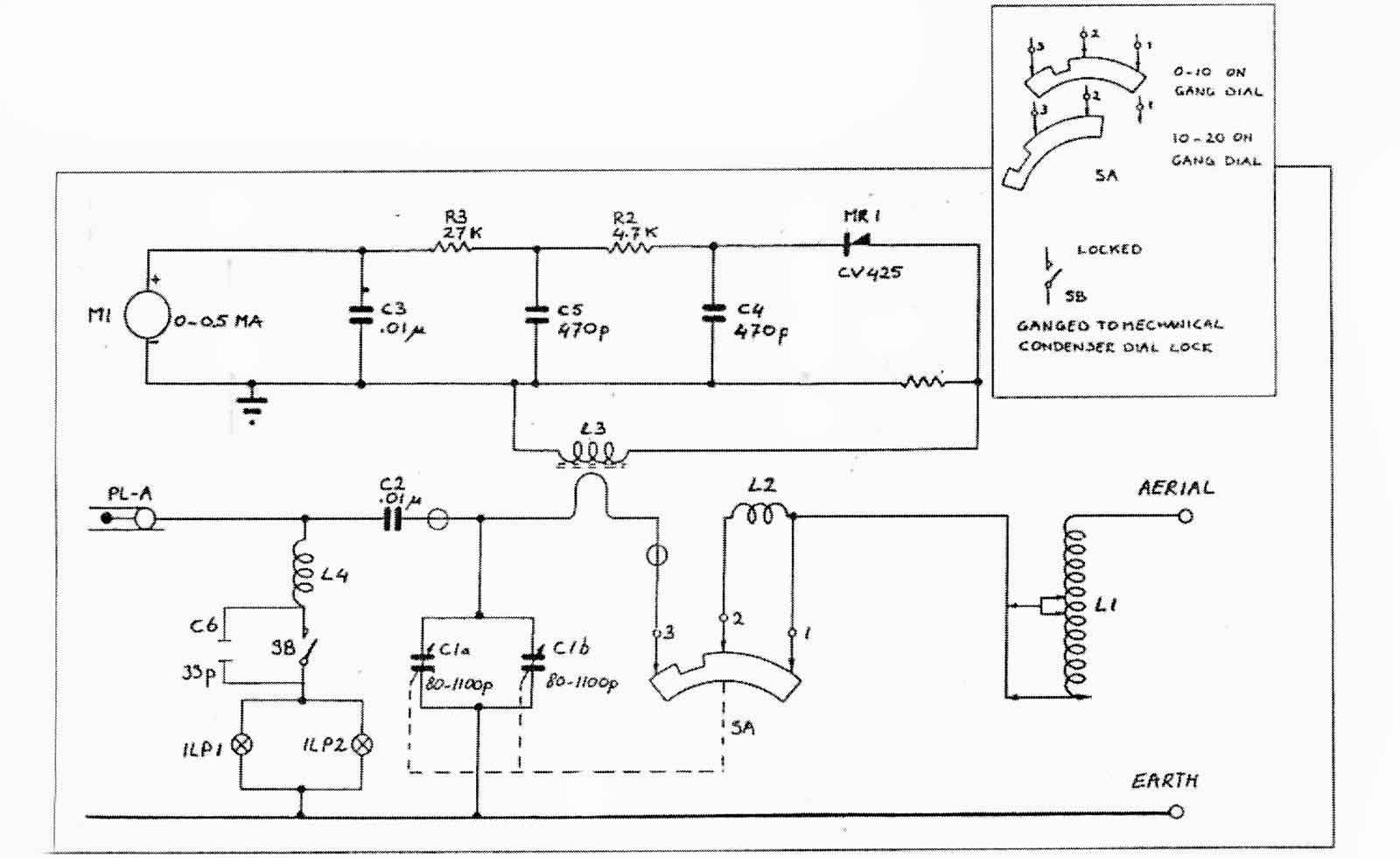

Antenne-afstemeenheid Nr. 7

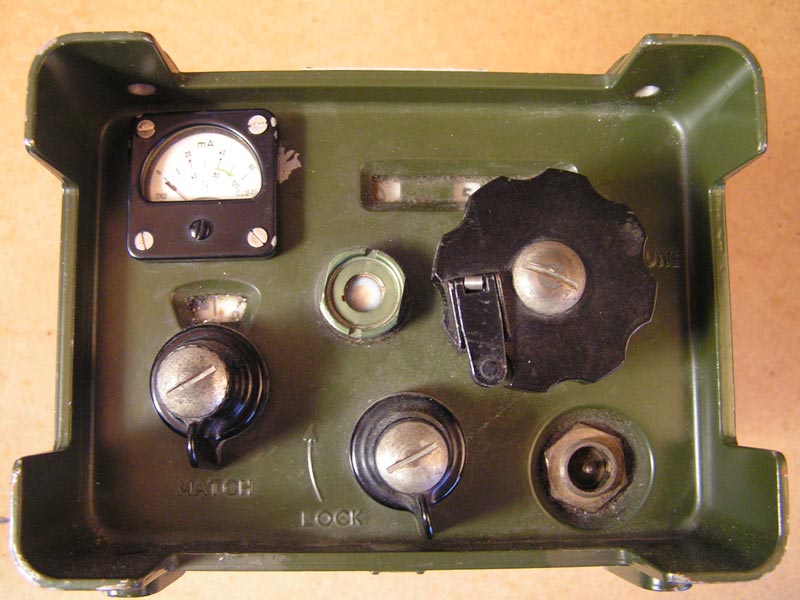

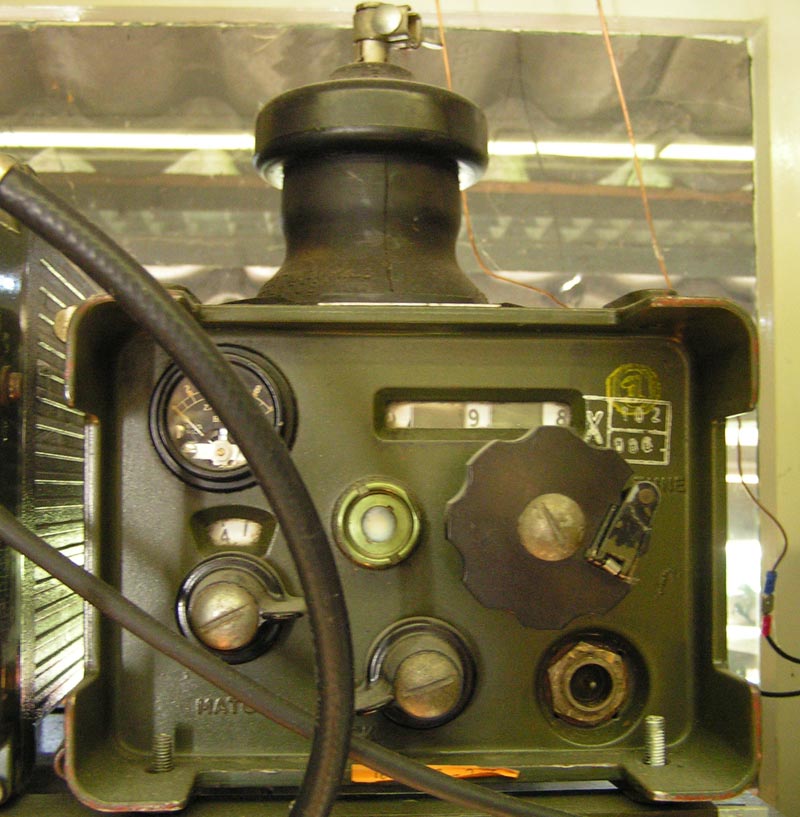

De antenneafstemeenheid No. 7 in bomvrije kast. Bovenop staat de antennevoet voor een sprietantenne. Deze uitvoering is uitgerust met de originele, radioactieve meter.

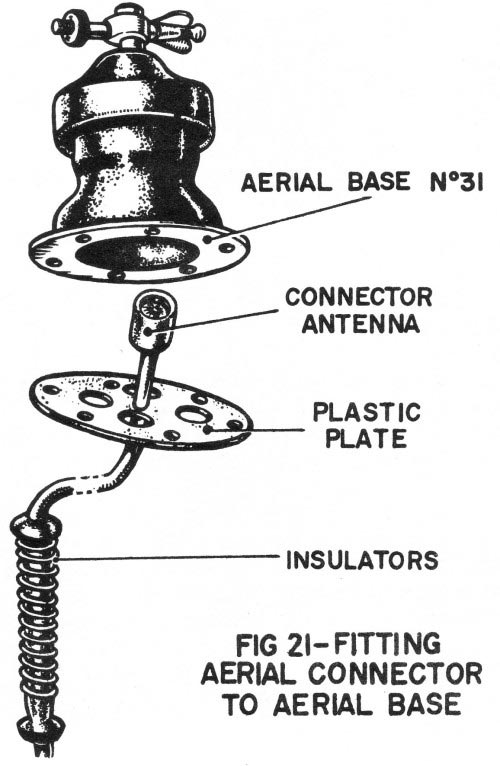

De antennevoet.

De afsteemeenheid HF variabel NR. 7 met verkeerde meter, maar wel minder radio-actief.

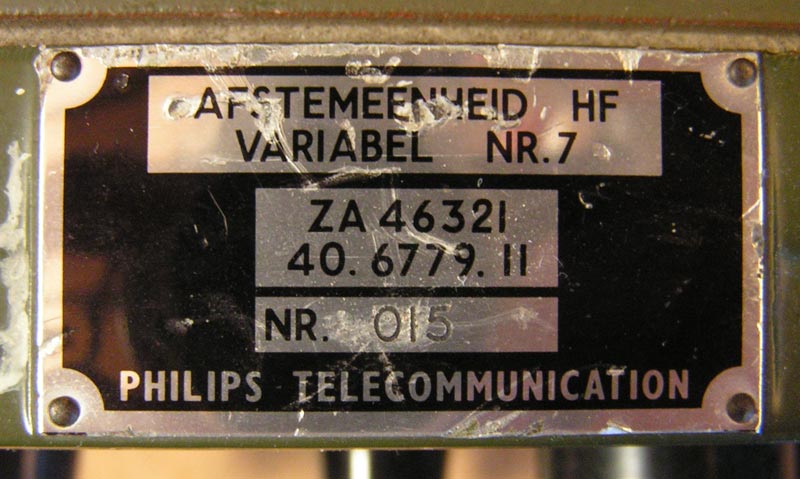

Het is zelfs een product van de firma Philips.

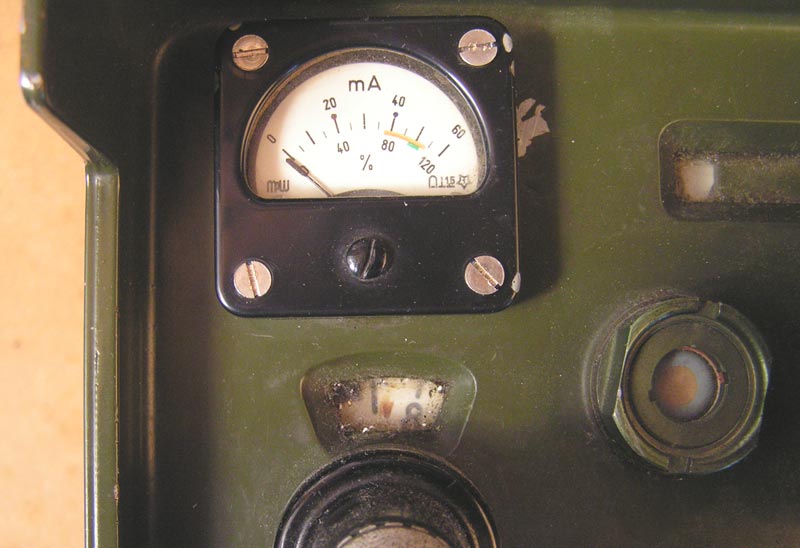

De verkeerde meter.

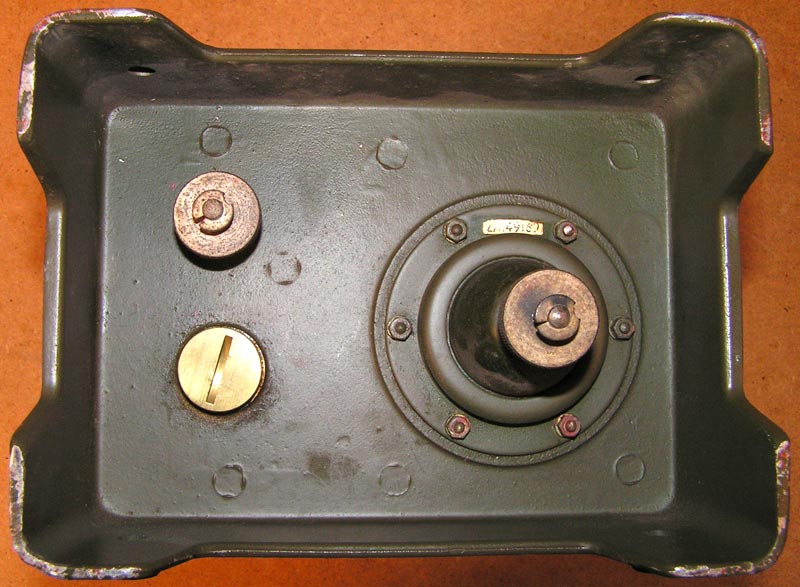

De achterzijde met de aansluiting voor antenne en aarde.

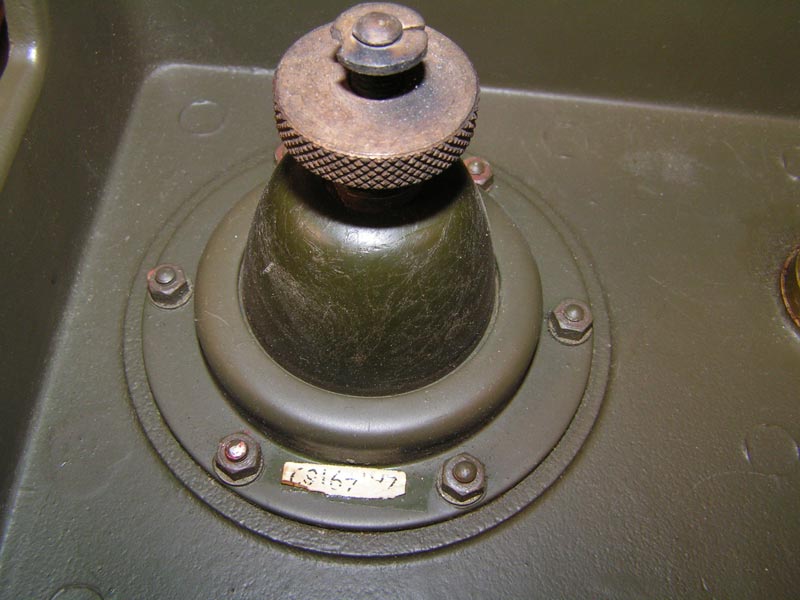

De antenne-isolator.

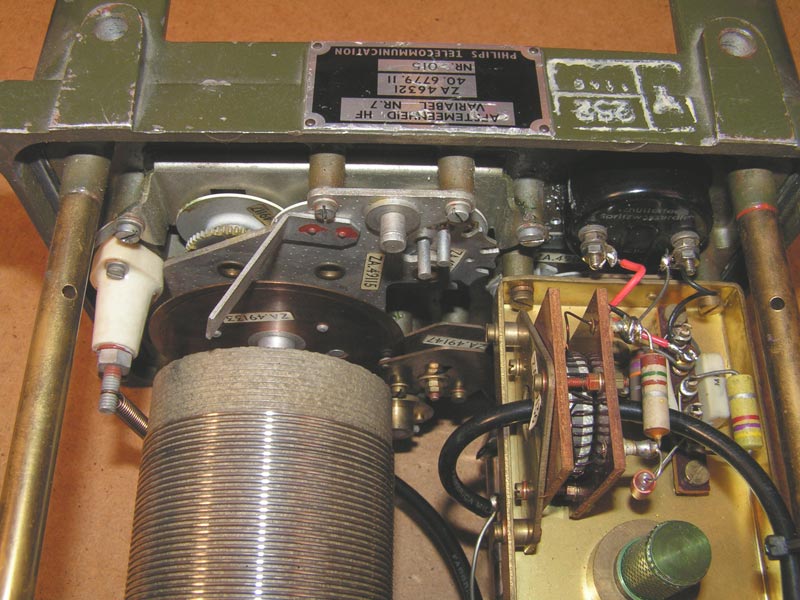

Het mechaniek van de tuner.

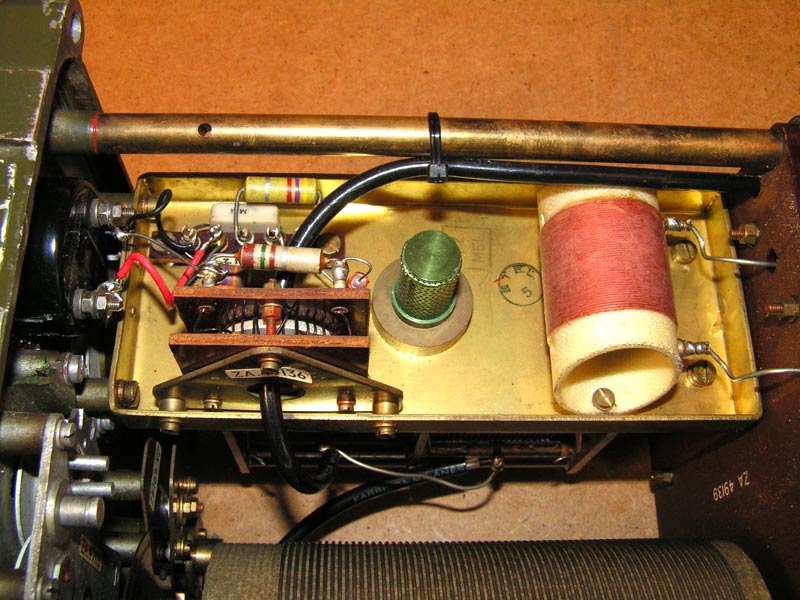

De antennestroom-meter.

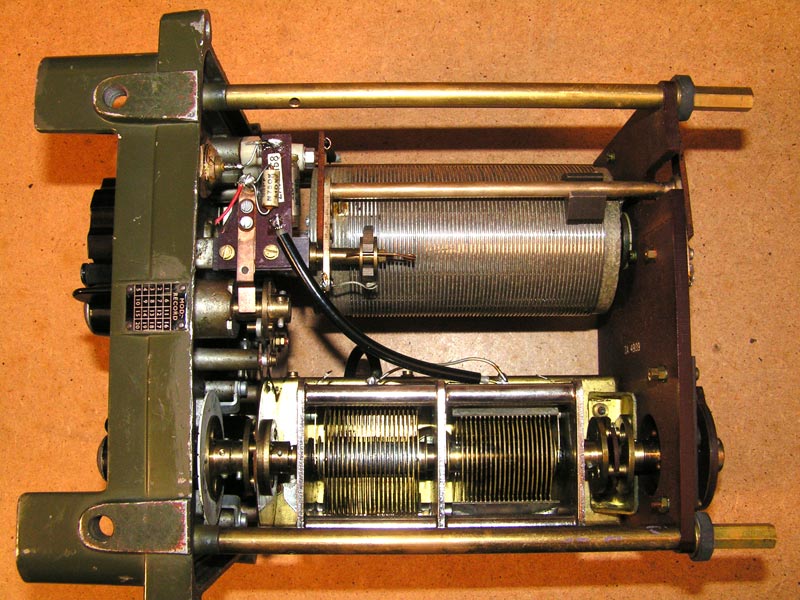

Binnenwerk met rolspoel en afstem-C.

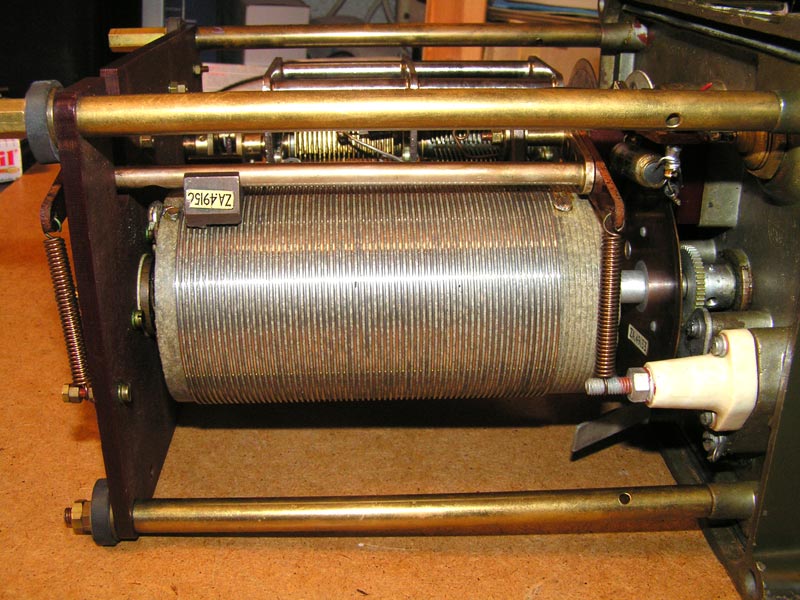

De rolspoel.

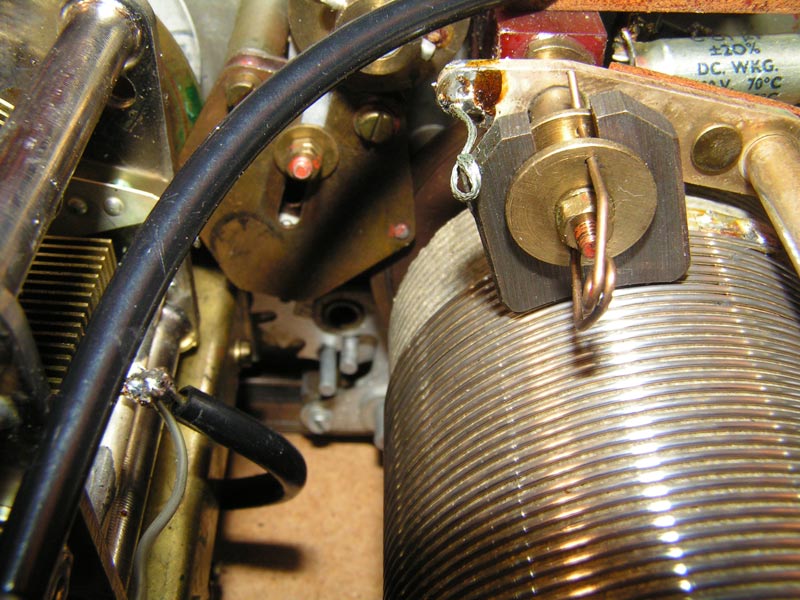

Het sleepcontact wat er bij mij om de haverklap afgaat op het einde. Er zit iets niet goed, maar wat ????

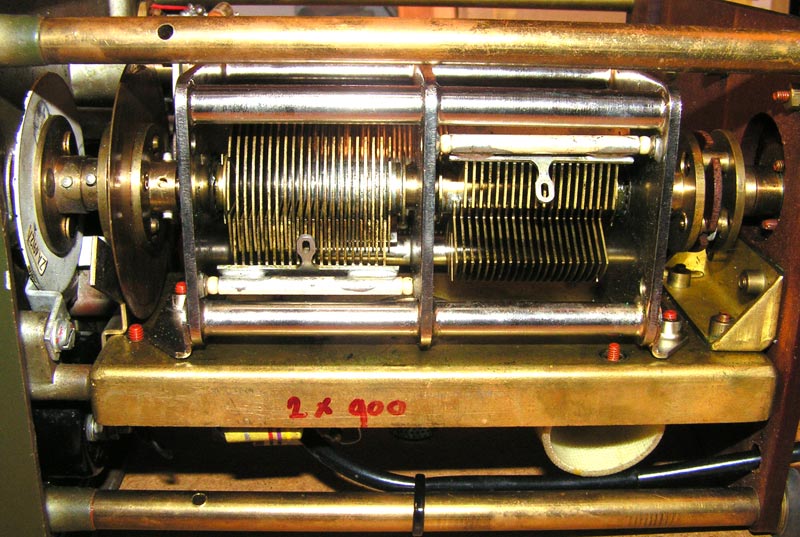

De afstemcondensator, zo te zien 2 x 900 pF.

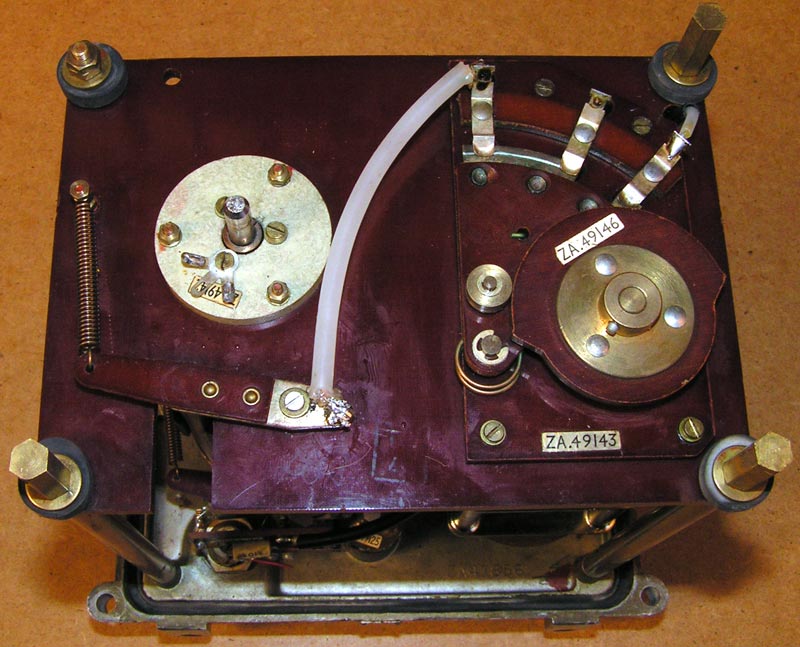

De achterzijde met de omschakeling.

Naar begin van de pagina.

Aangezien ik alleen de tuner weer in mijn bezit heb, is het op het ogenblik niet mogelijk foto's van de andere delen te laten zien. De hele unit nam te veel ruimte in beslag en heb ik maar verkocht. Nu al spijt, vandaar dat ik al weer een tuner heb.
