De HF-apparaten beschikken over één "fixed" antenne op het vliegtuig. Aangezien het frequentie-gebied van de set van 2,4 t/m 13 MHz loopt dienen de zender en ontvanger natuurlijk wel op de antenne aangepast worden.
Dat gebeurt met de Aerial-Tuning-Unit Type 126 of met de STR 16.
Door op de afbeeldingen te klikken verkrijgt u in een apart venster een vergroot beeld.

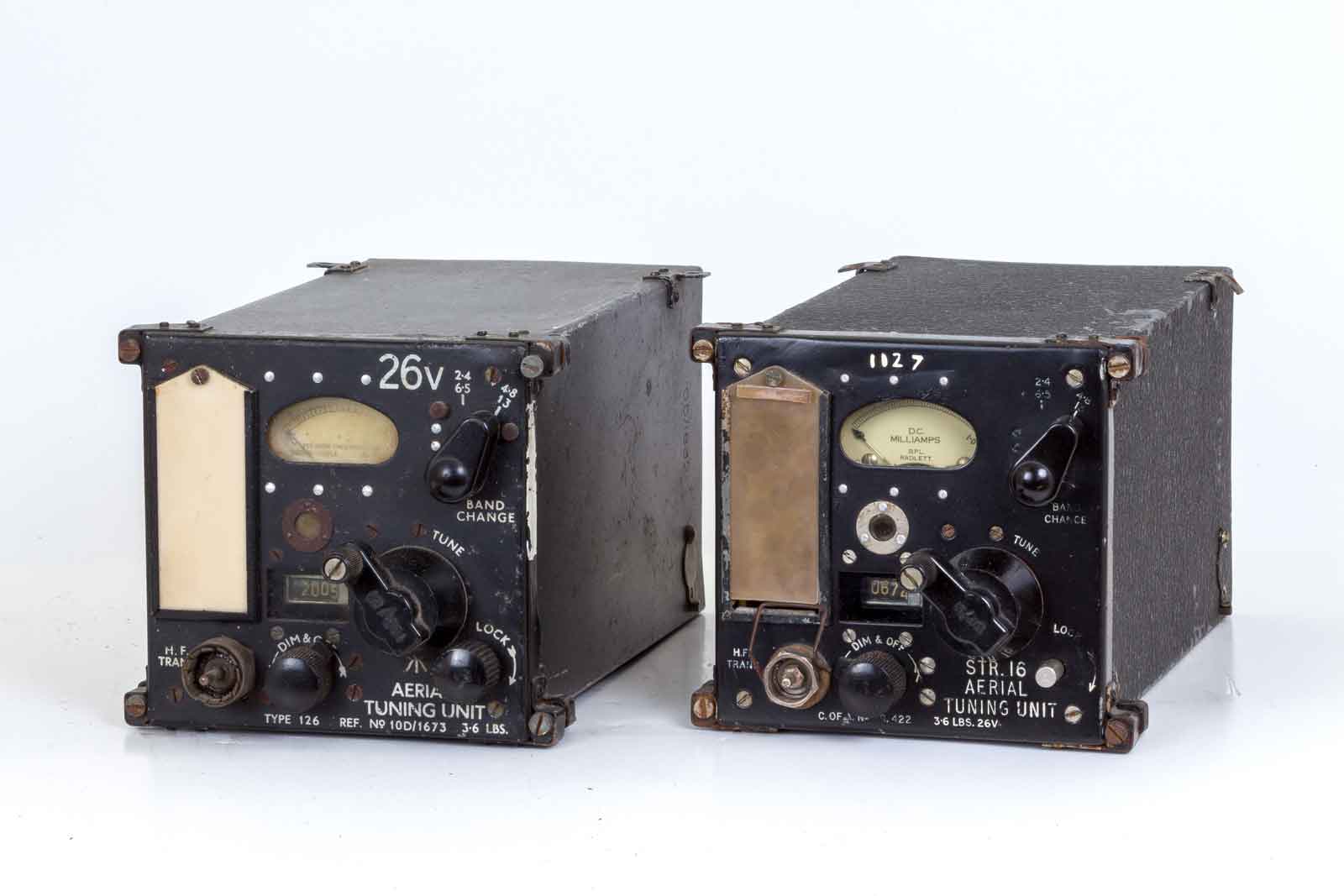

De beide types, links de type 126 en rtechtys de STR-16. Bij de linkse is een andere antenne connector gebruikt. Bij de rechtse een type wat ook op de WS-19 wordt gebruikt. Bij de STR-16 ontbreekt het Lock-knopje.

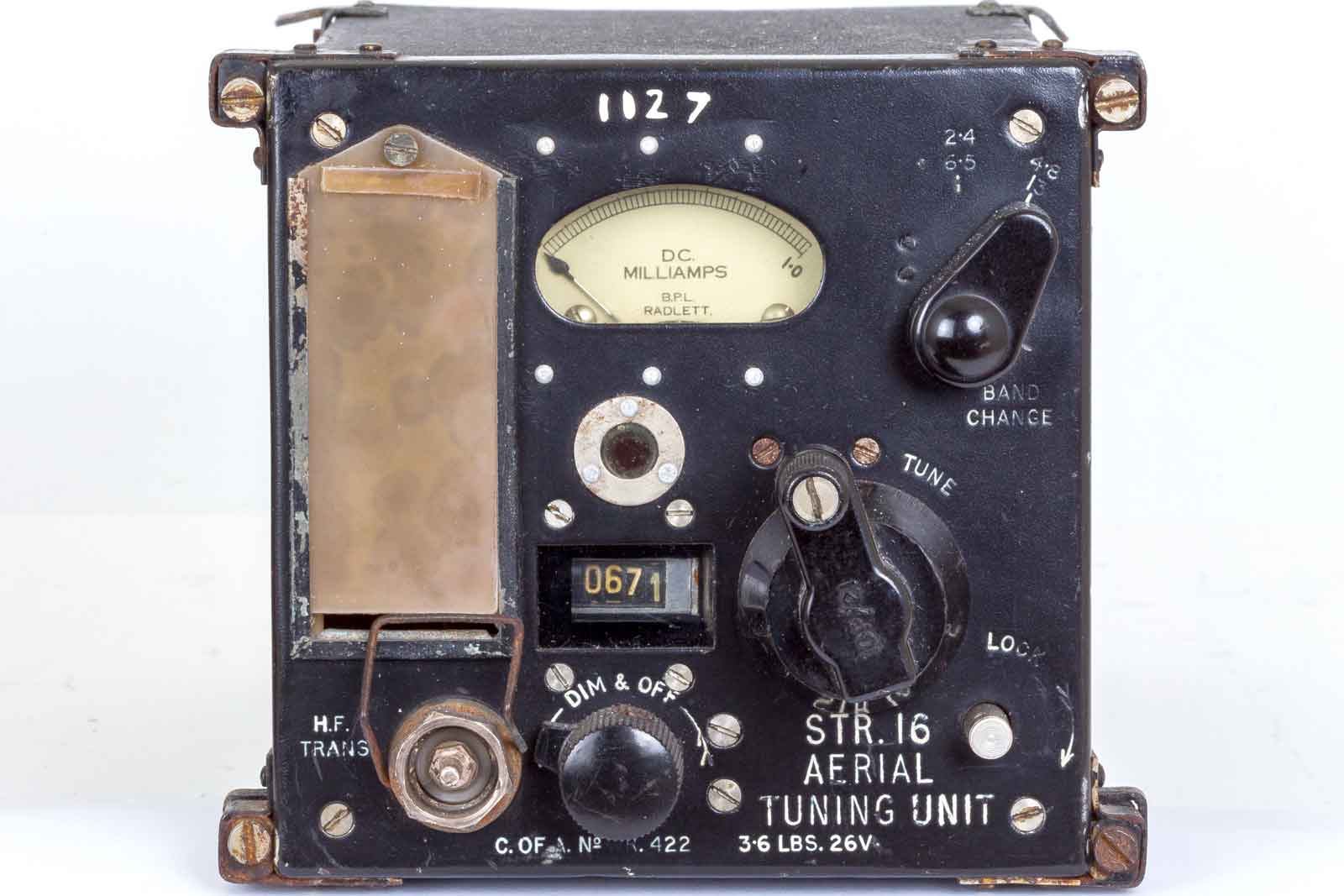

Details van de STR-16 Deze heeft een thermo-koppelmeter van 1 Amp. of 1 mA ????

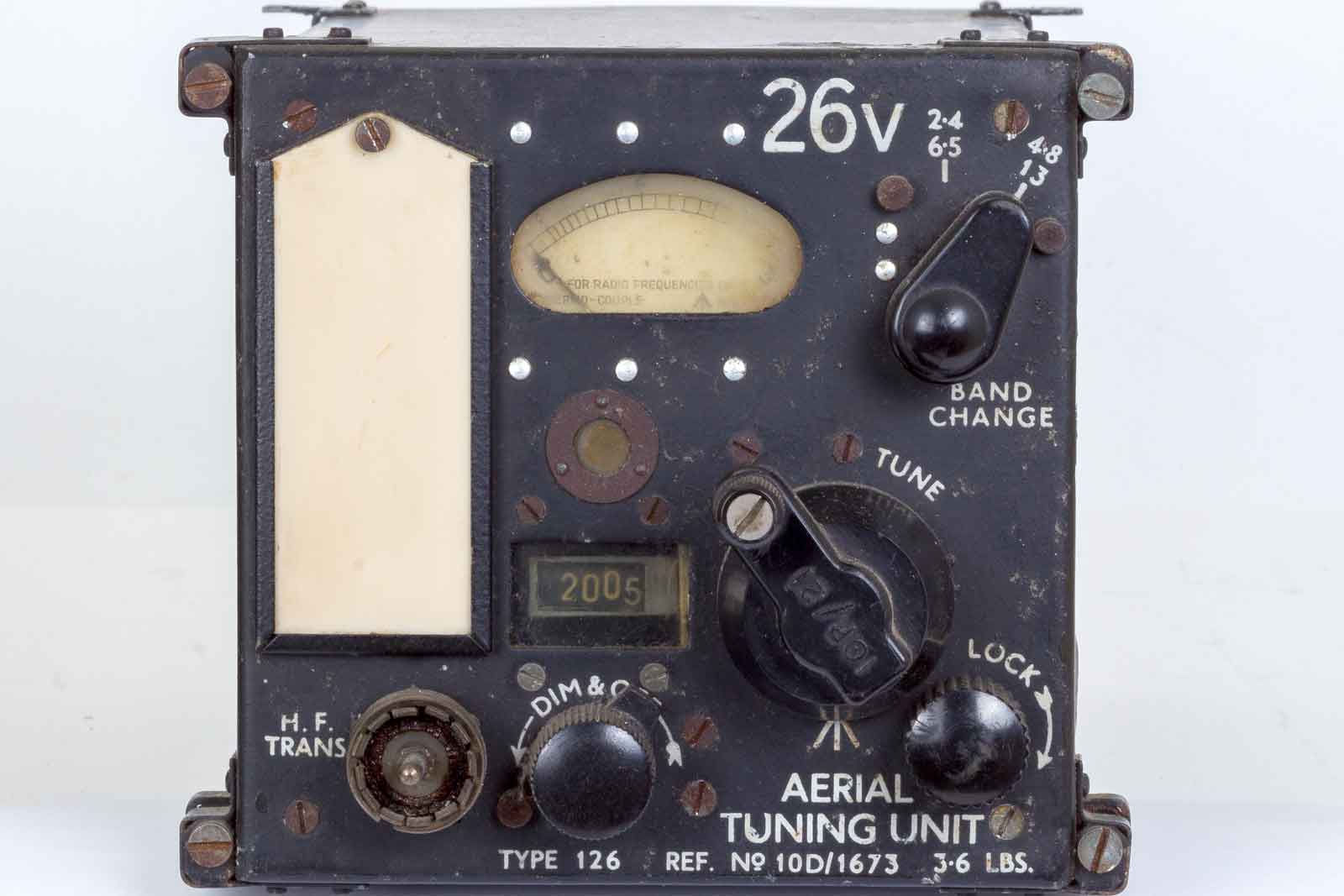

Details van Type-126. Hier is de thermokoppelmeter 0 - 3 Ampère.

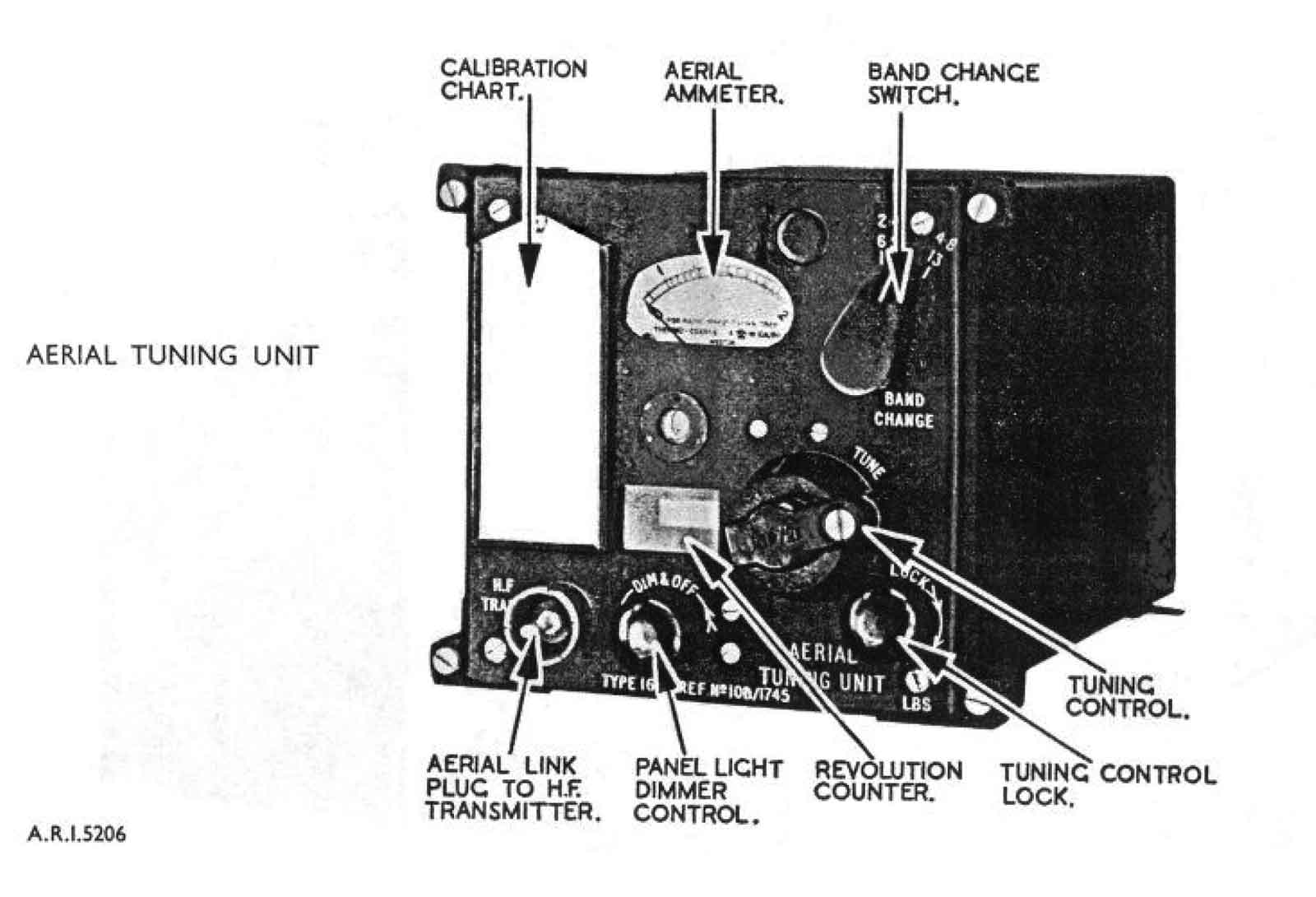

De functies op het front-paneel. Niet bekend is waar het rondje onder de meter voor dient.

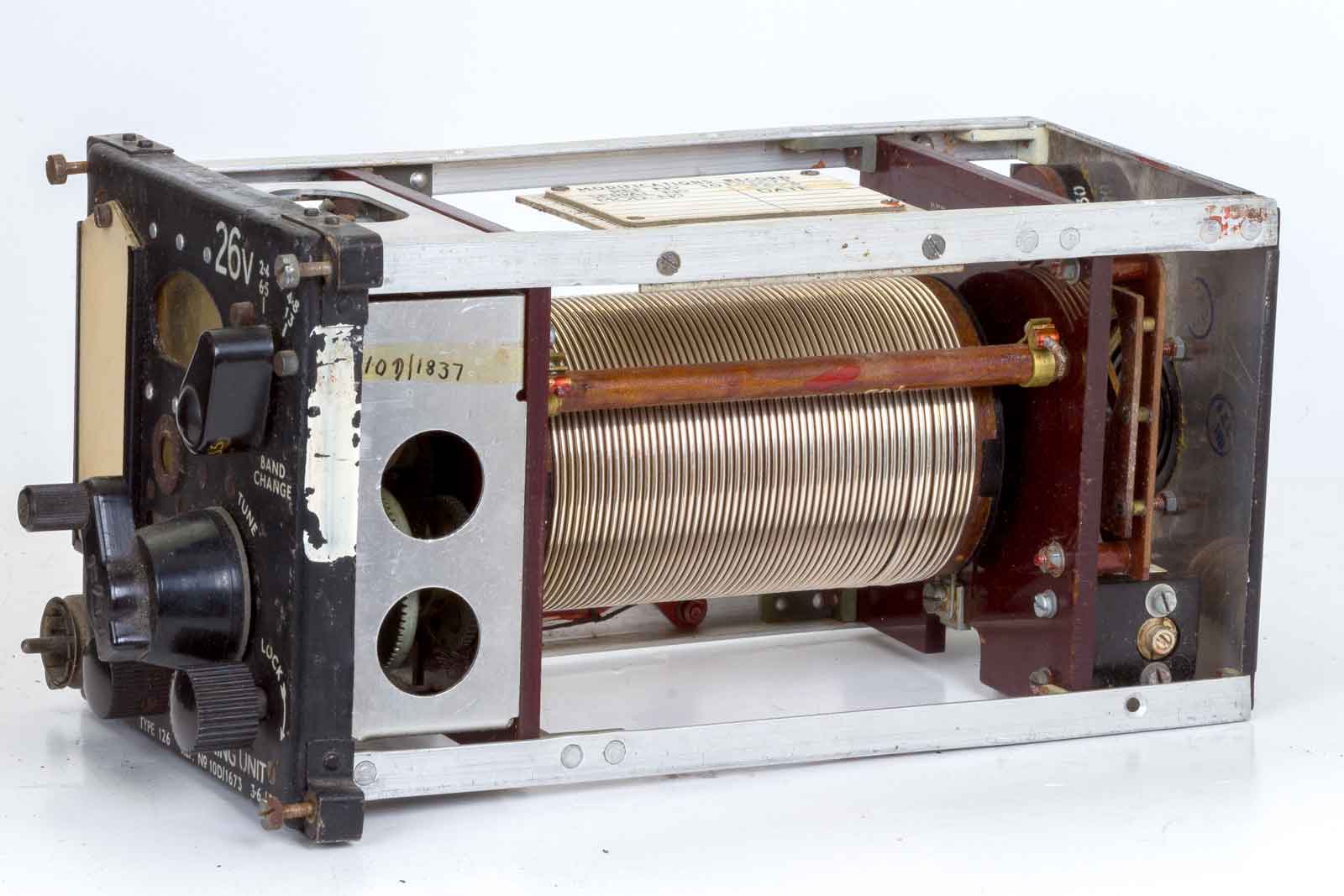

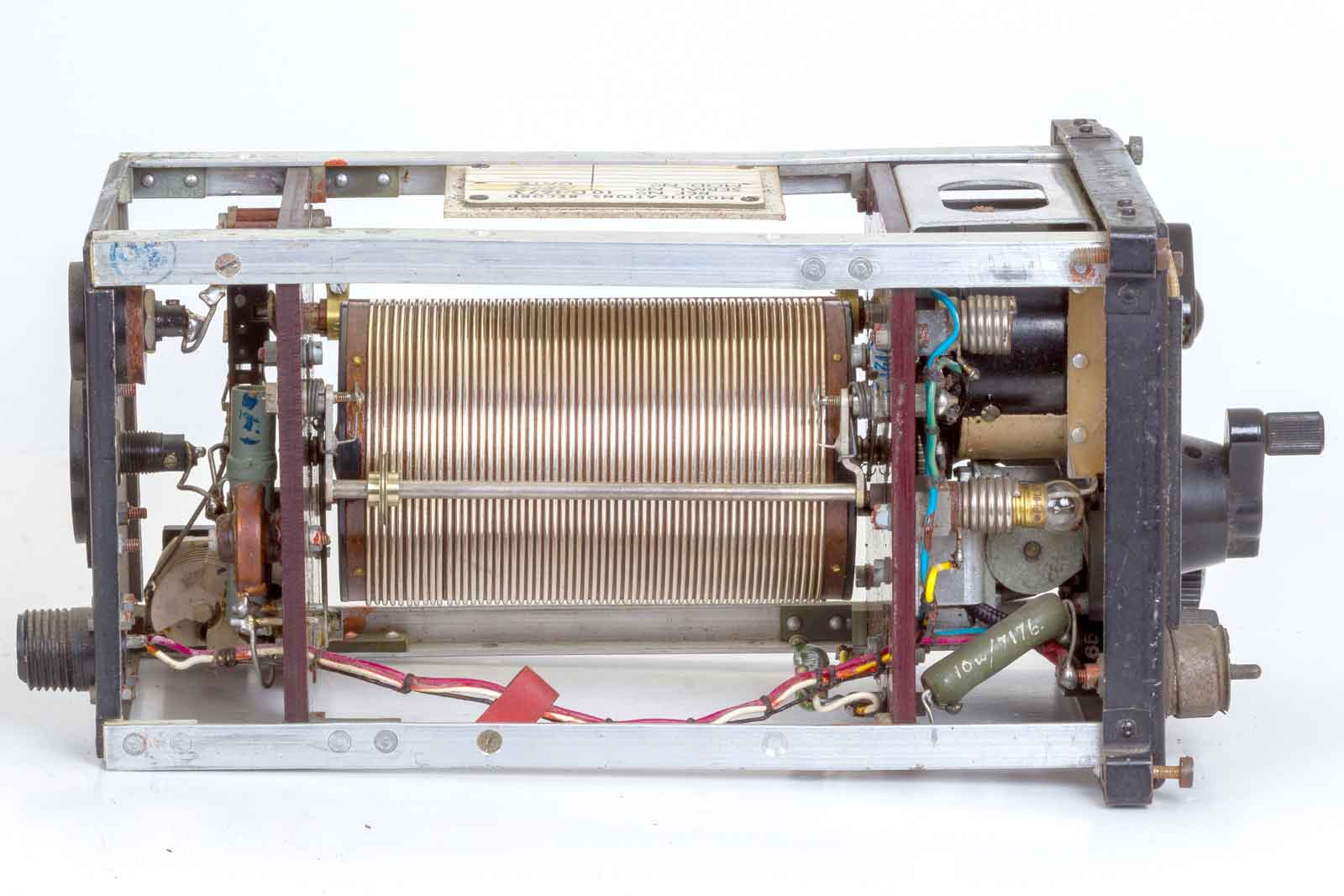

De rolspoel van de tuner gezien vanaf de rechter zijkant.

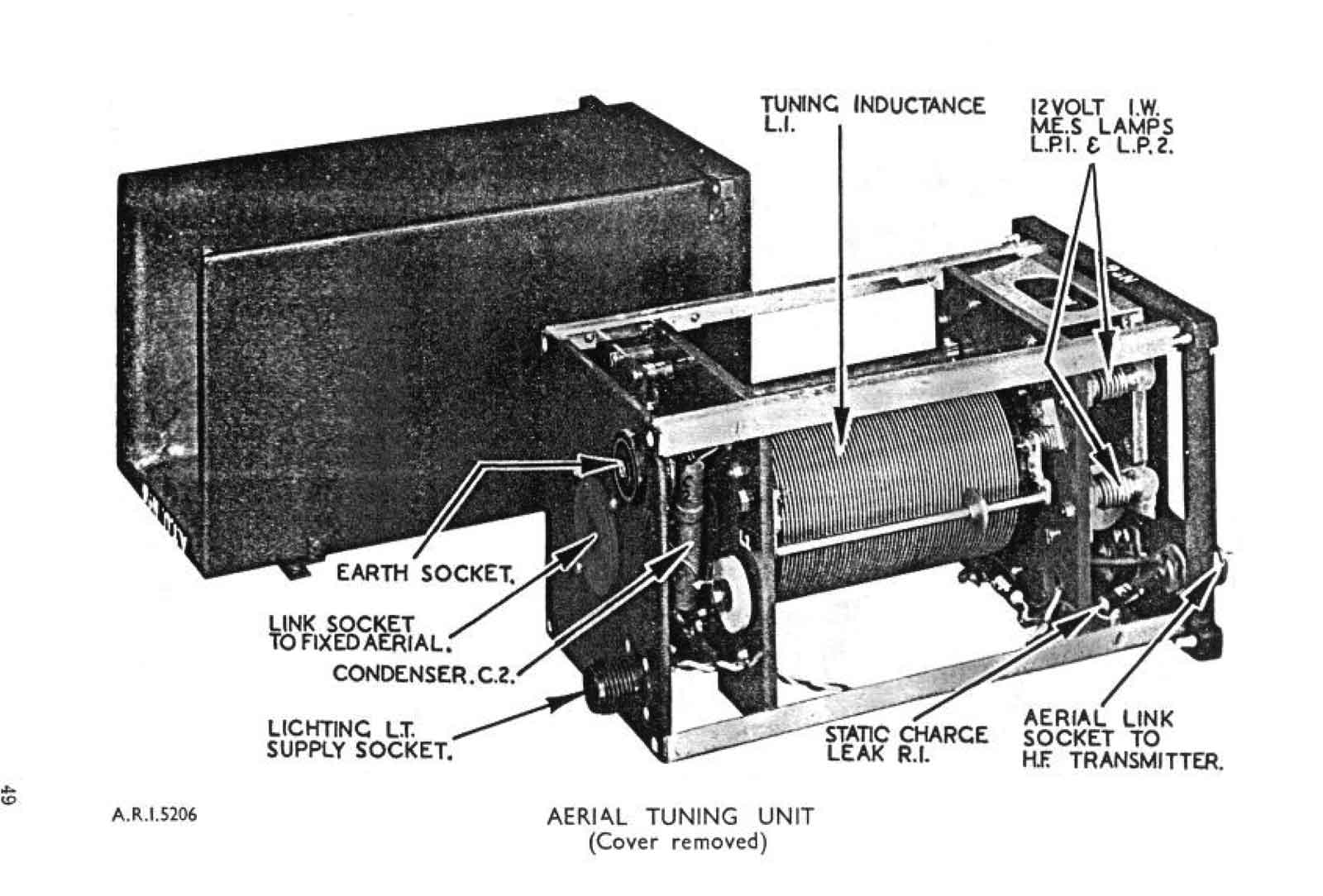

De benaming van de verschillende onderdelen.

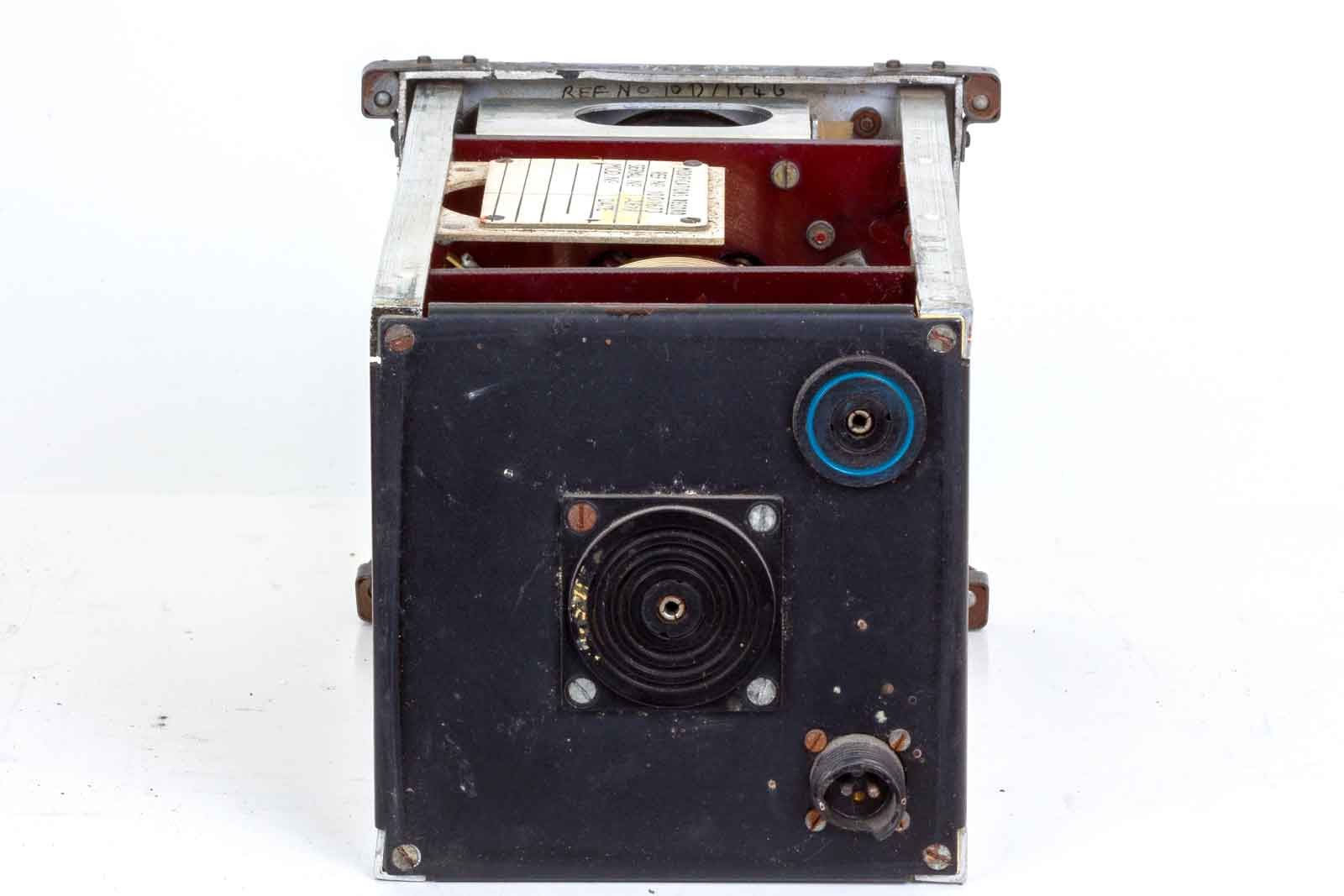

De grote ronde Socket is voor de aansluiting van de Fixed Antenne. De blauw omrande is de aarde aansluiting. Rechts onder de voedingsspanning voor de verlichting.
De linker kant met rechts de verlichtingslampjes die de calibration-card verlichten.. Er ontbreekt er hier één.

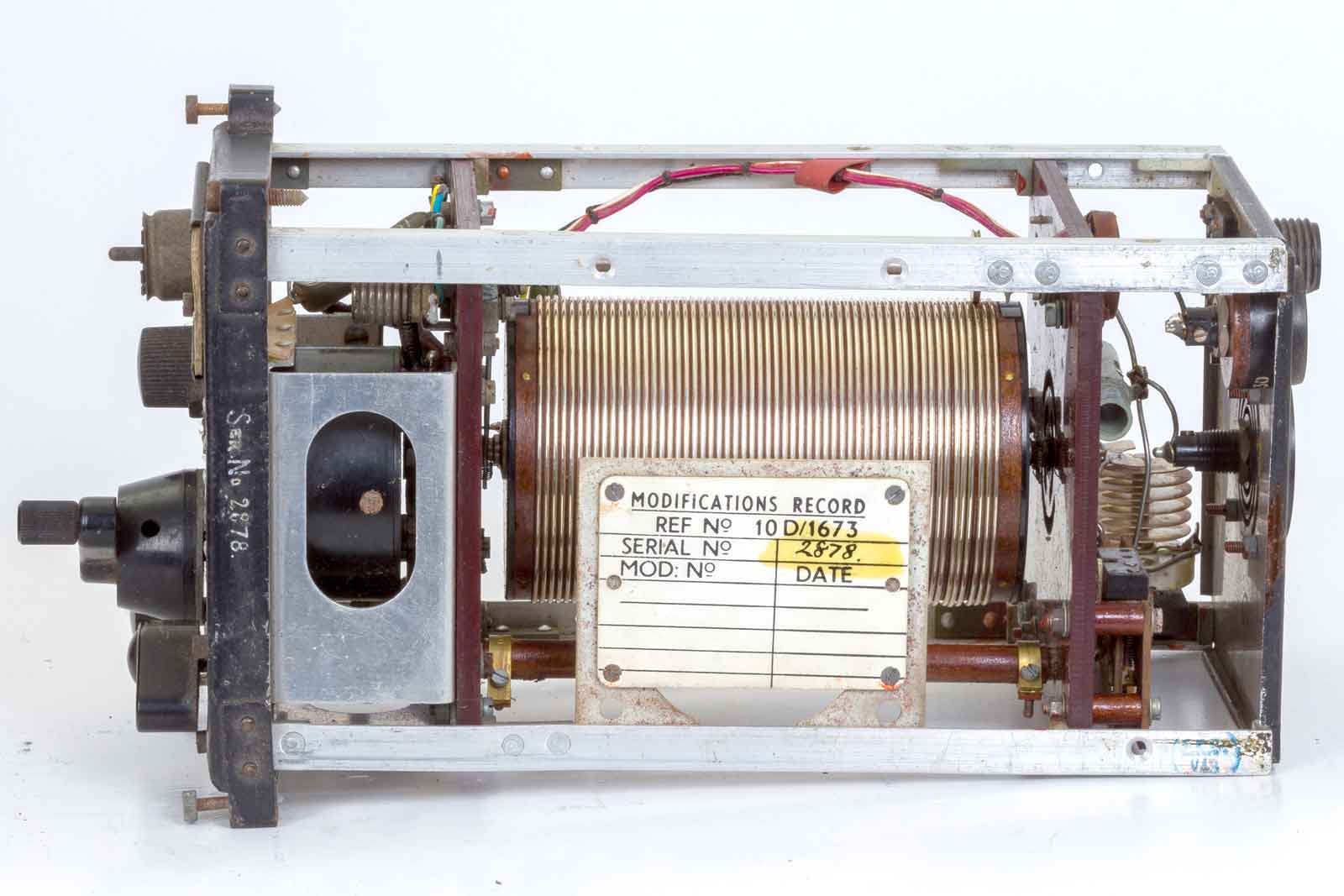

Bovenaanzicht met modifications record..

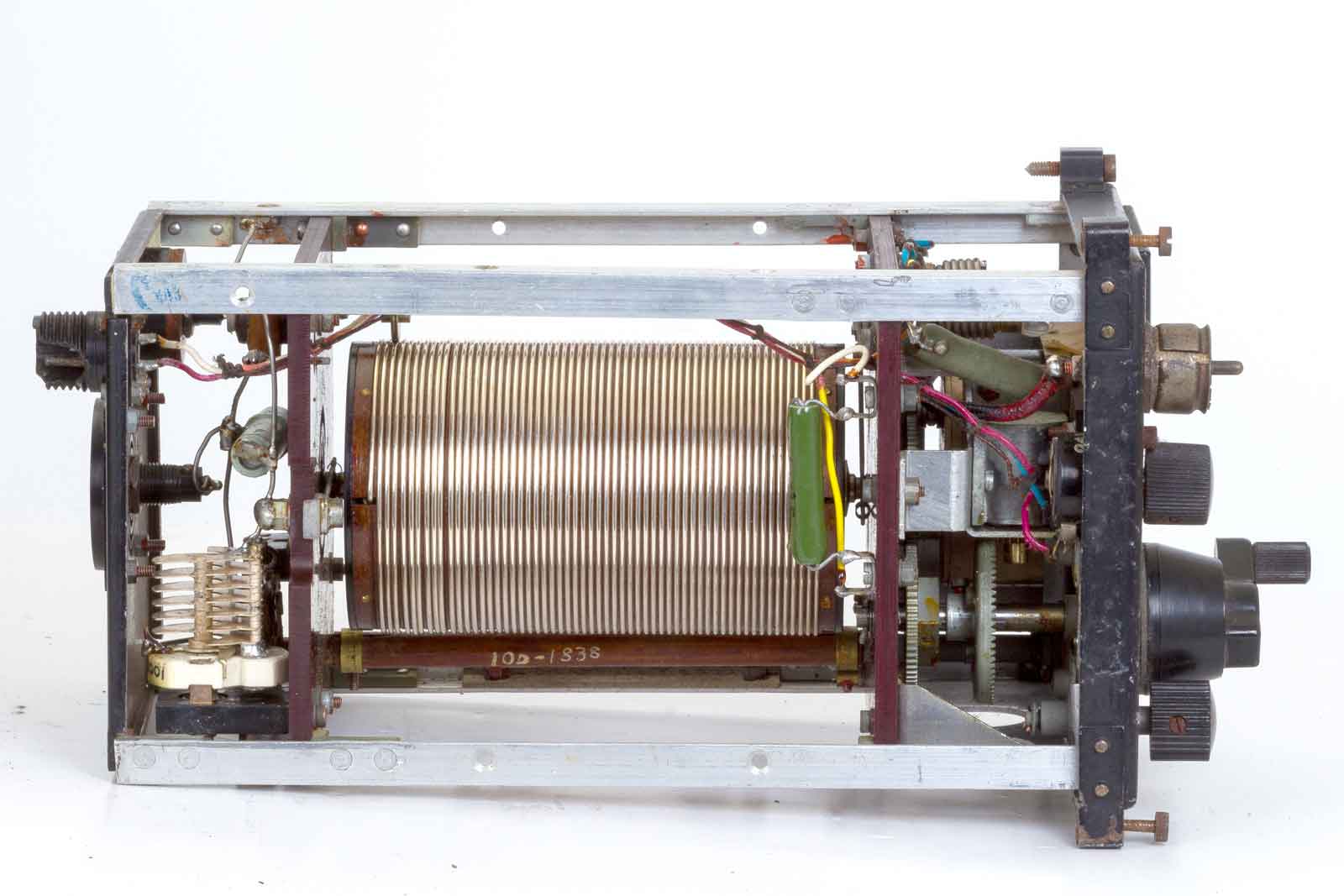

En zo kijk je er van onder tegen aan. De aandrijving van de rolspoel gebeurt via een paar tandwielen. Kleine correcties kunnen uitygevoerd wortden door de trimmer (links) te verdraaien.

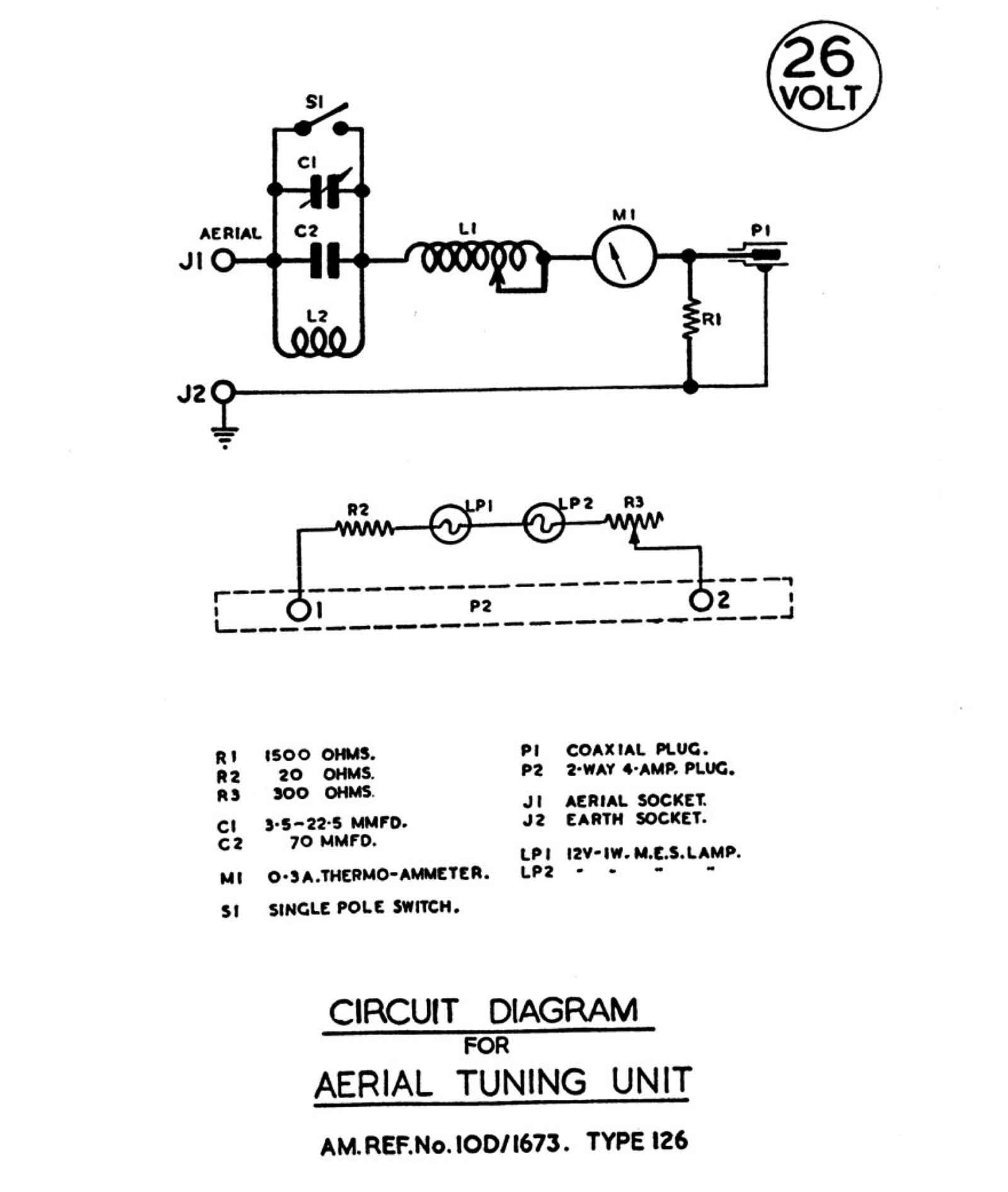

De 26 Volt-uitvoering van de unit.

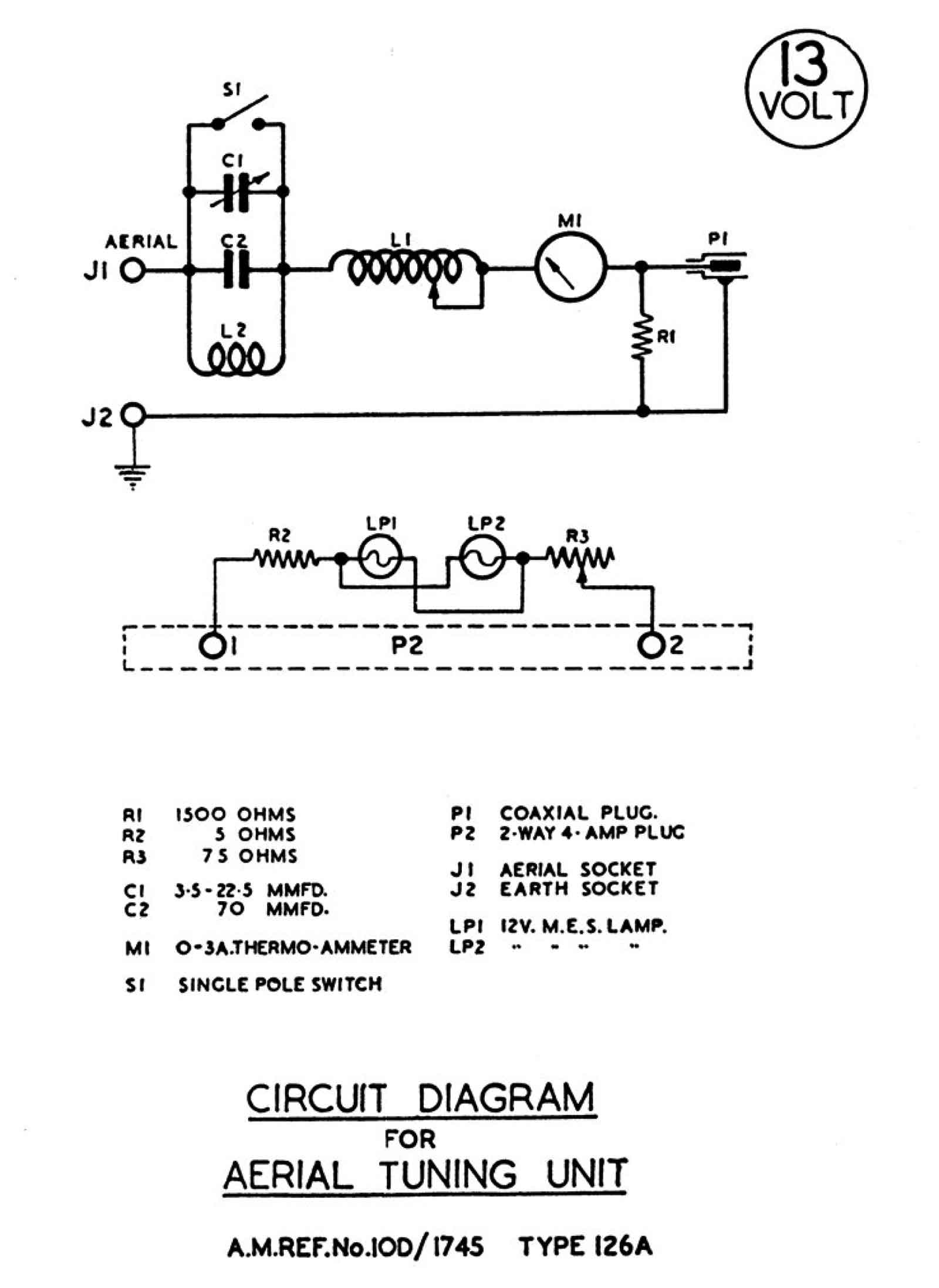

De schakeling bij 13 Volt ofwel voor type 126A.
Documentatie in pdf.
Technical Manual No. T.M./101 chapters 1 t/m 2
Technical Manual No. T.M./101 chapters 3 t/m 7
Technical Manual No. T.M./101 Schema's
Technical Manual No. T.M./101 Bedrading
