De modulator-unit-type 76. De naam dekt de lading bij lange na niet. De unit bevat het Middden-frequentgedeelte met detector en LF-versterker voor zowel de HF- en MF-ontvanger. Verder bevindt zich natuurlijk de modulator voor de beide zenders in de kast. Om de gehele installatie van alle voedingsspanningen te voorzien is er ook een Rotary-Transformer aangebracht.
Door op de afbeeldingen te klikken verkrijgt u in een apart venster een vergroot beeld.

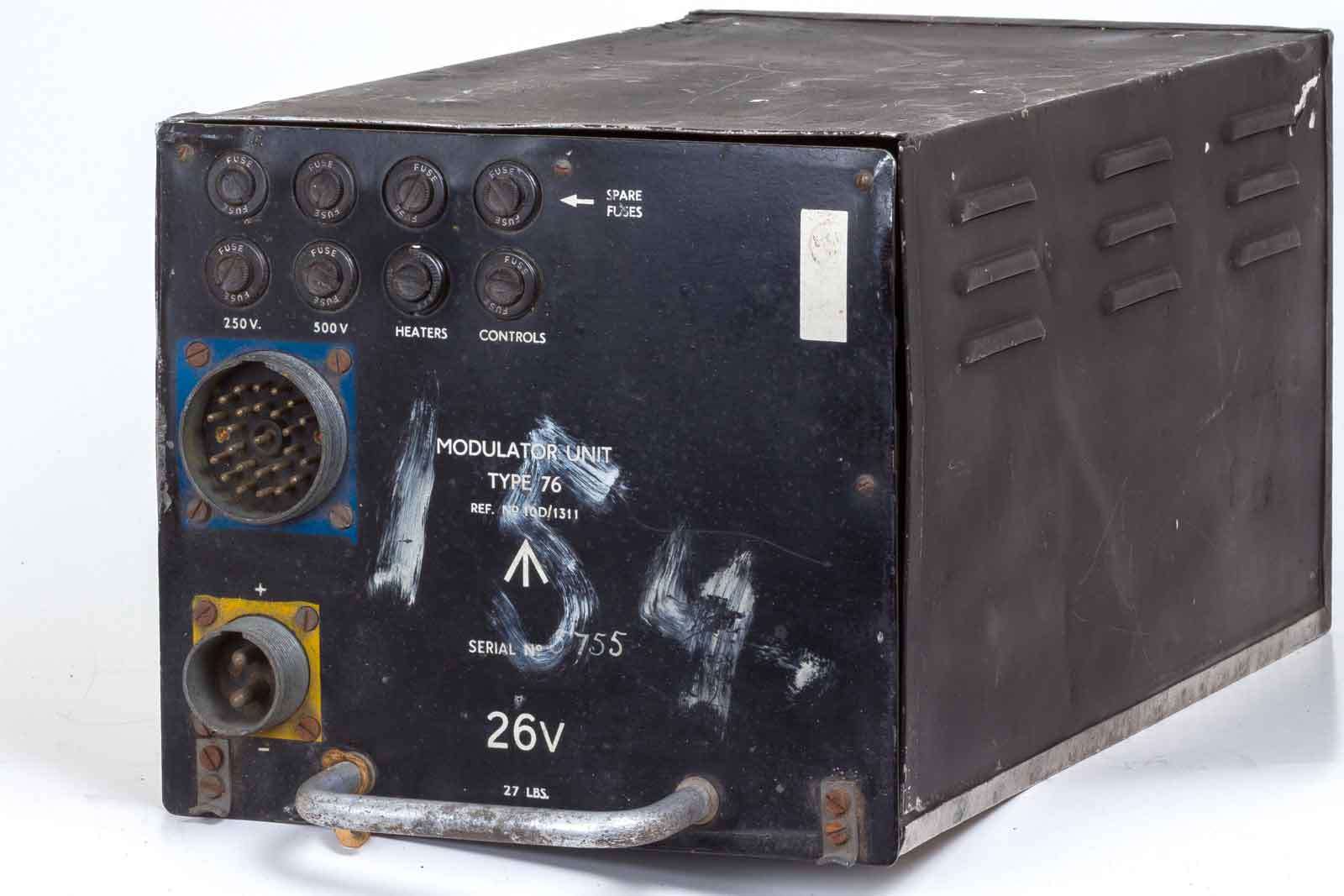

De Modulator-Unit Type 76. Er is wat overheen geklad, betekenis onbekend.

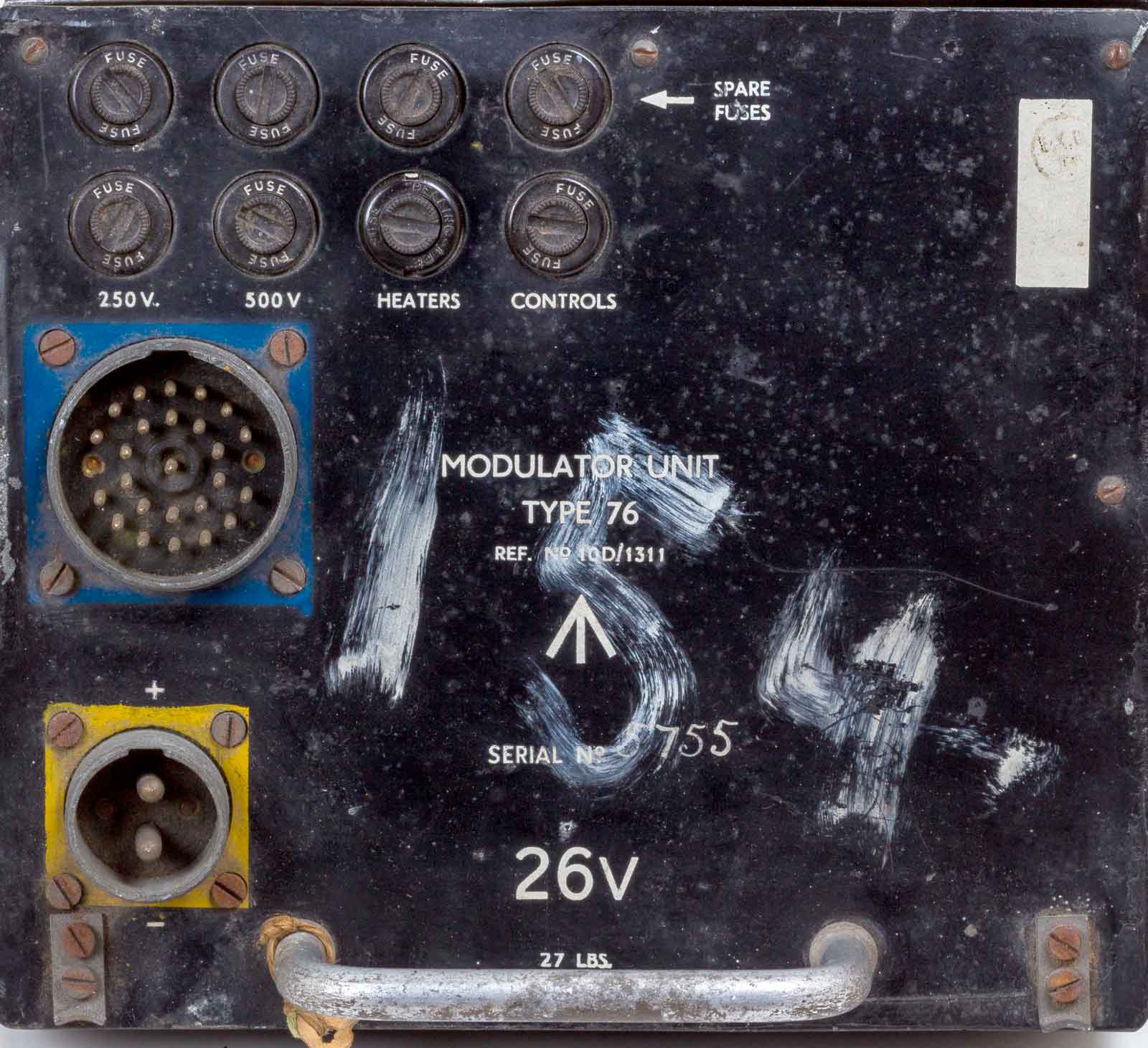

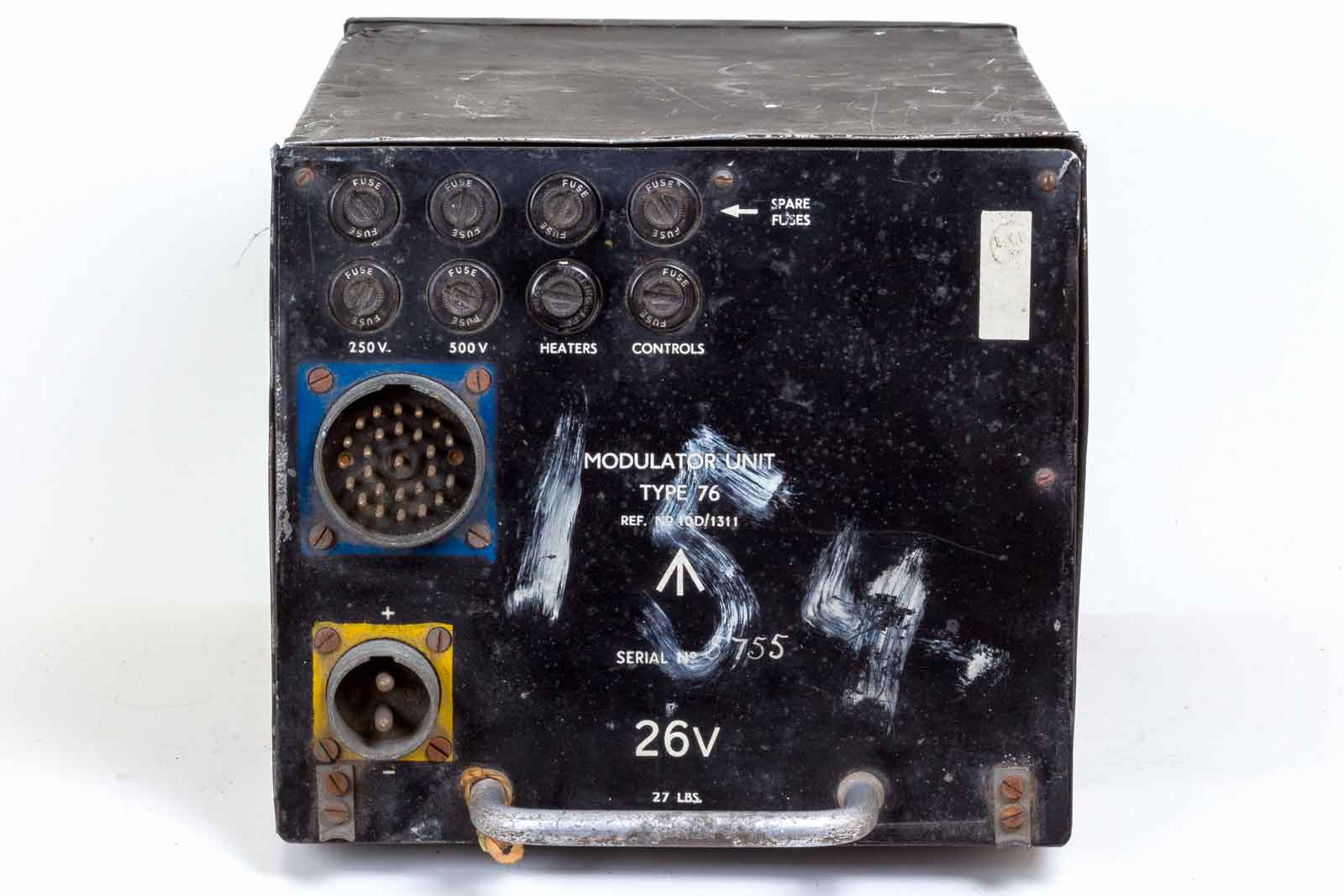

Het vooraanzicht van de unit. De gele connector gaat naar het boordnet en de blauwe wordt verbonden met de mounting van een "Four-square" of een "Four-in-line"
Dit label zat aan de modulator. Deze is gebruikt in de Supermarine Sea Ootter.Ook gebruikt bij de NL marine.
JM983 is vermoedelijk de Engelse registratie van het airframe. Acht stuks, waaronder 984 zijn aan Nederland verkocht.
Het is wel duidelijk waar alle zekeringhouders voor zijn.

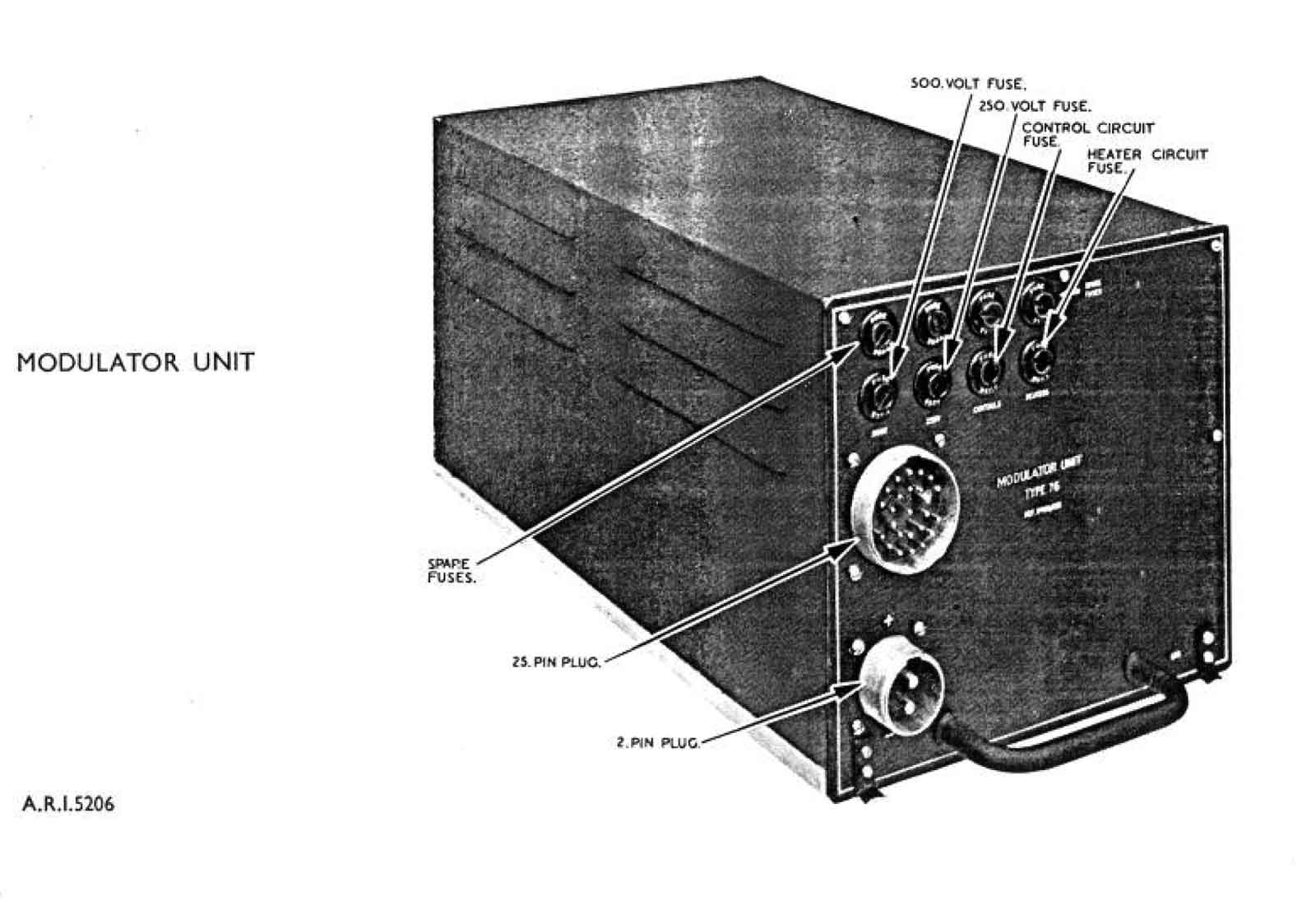

Alles nog eens uitgelegd.

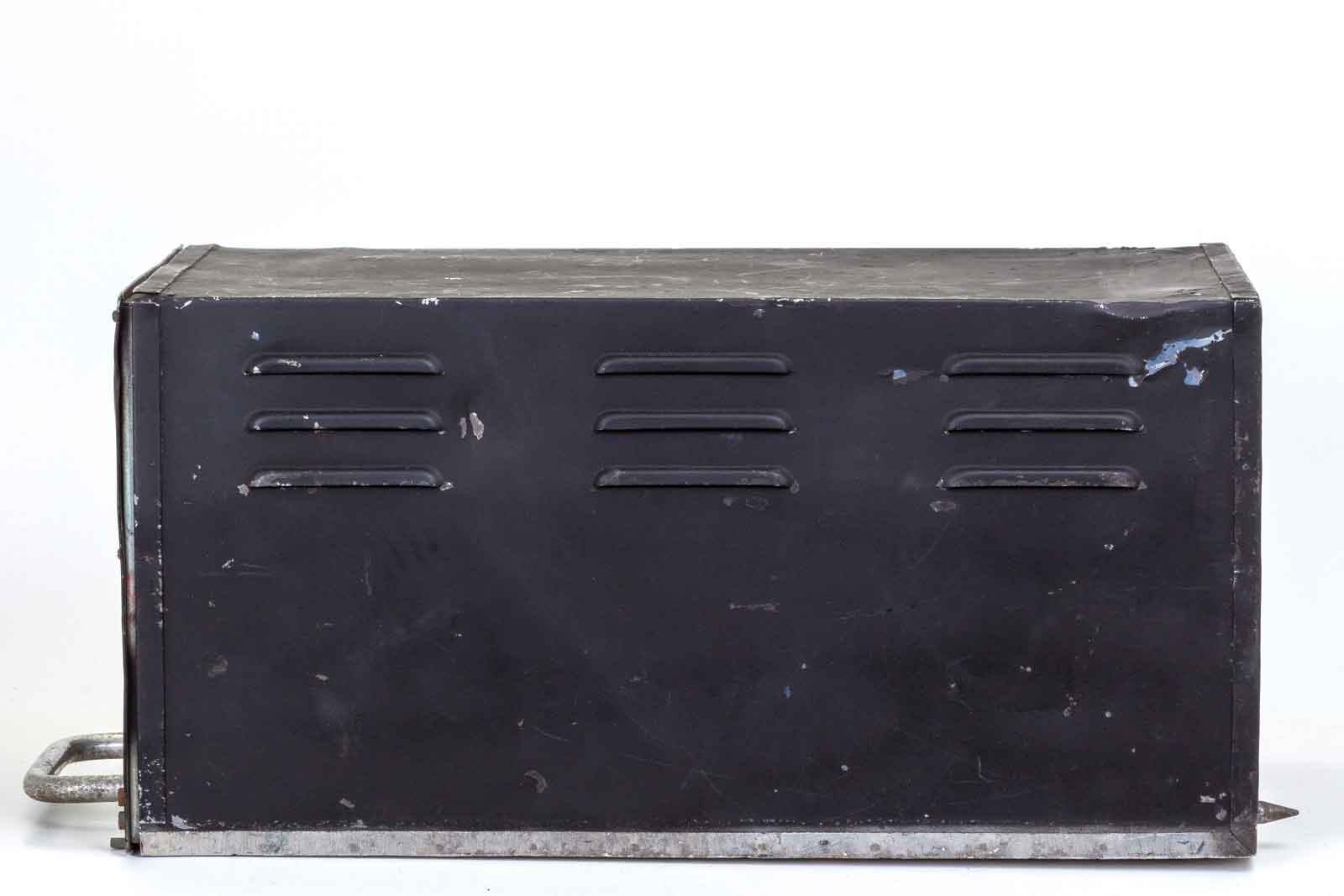

Het is een vrij diepe kast met wat ventilatie-sleuven.

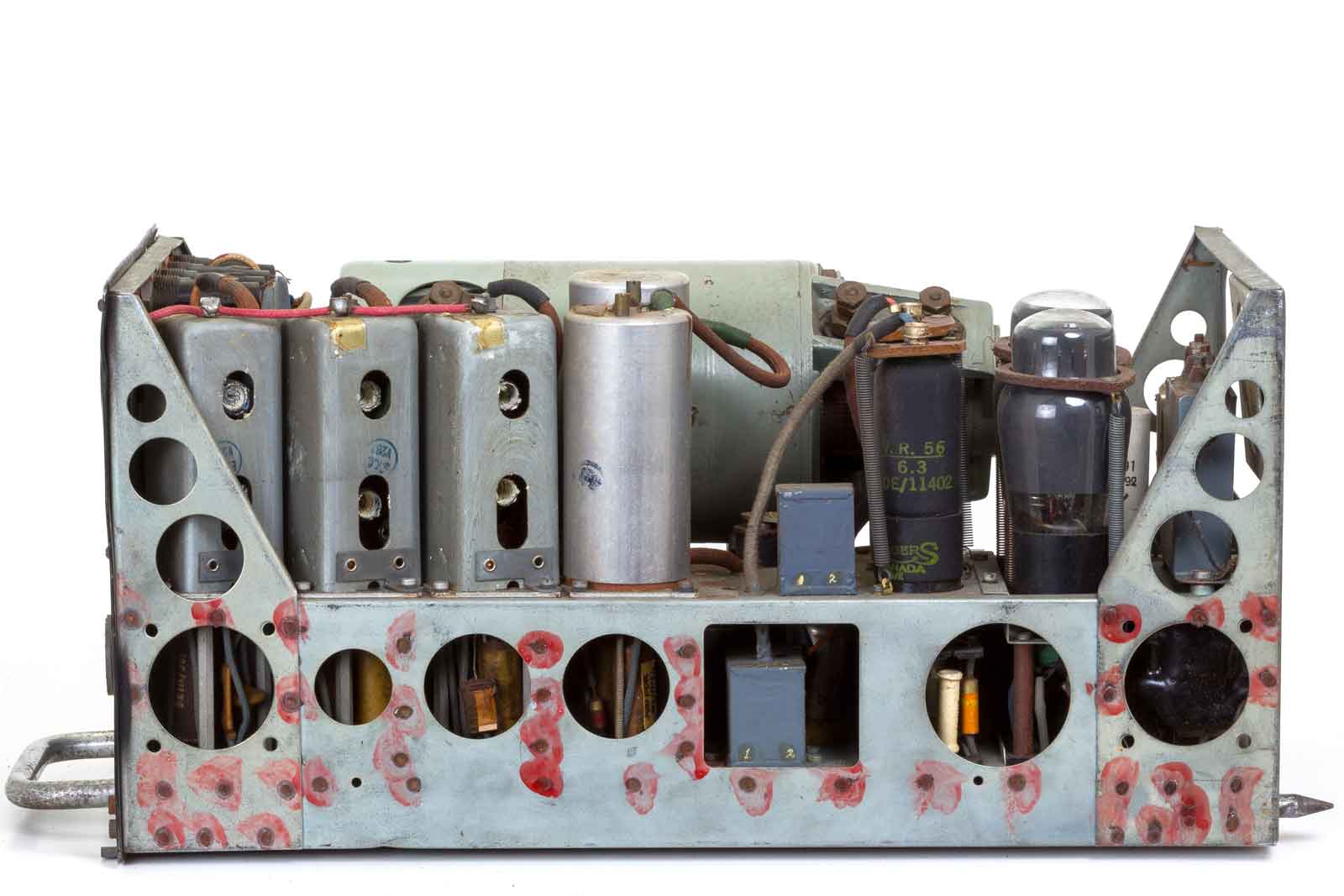

Links op de foto de MF-trafo's met daar achter de bijbehorende buizen. Rechts de modulatorbuizen.

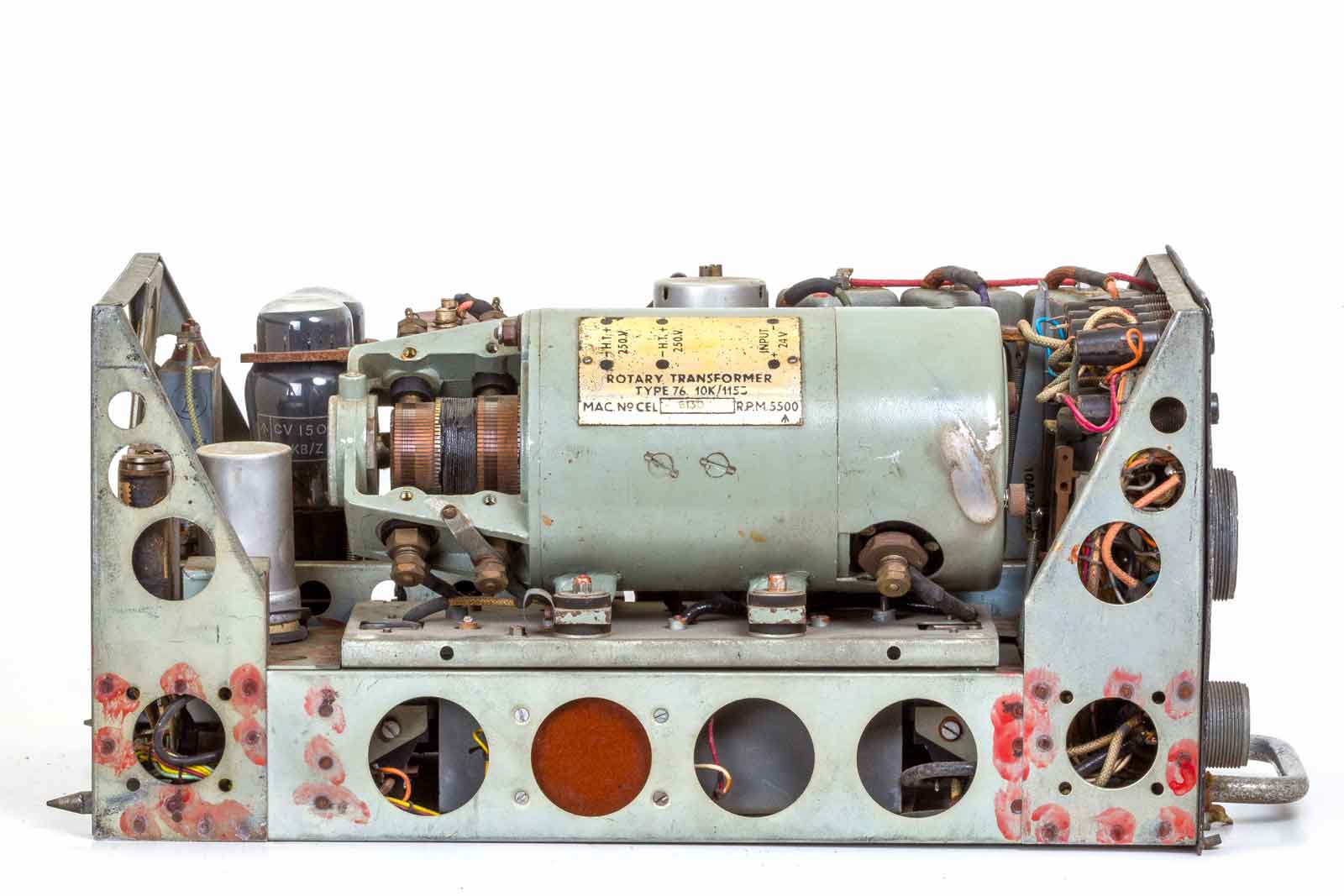

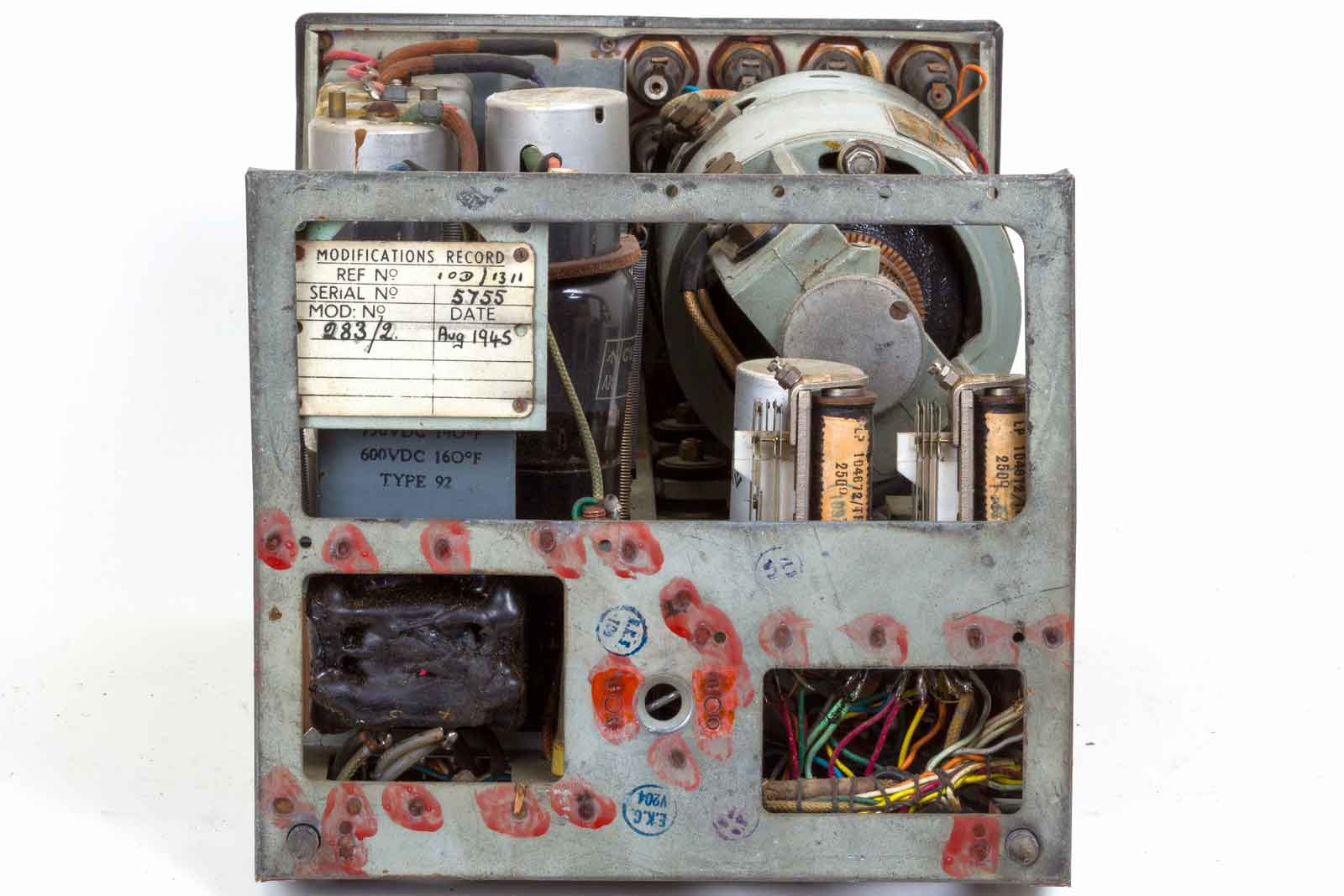

De achterzijde met een blik op wat relais en de dynamotor.
Op deze plaat de Dynamotor of Rotary-transformer in volle glorie.
Een overzicht van alle onderdelen op de bovenkant van het chassis.

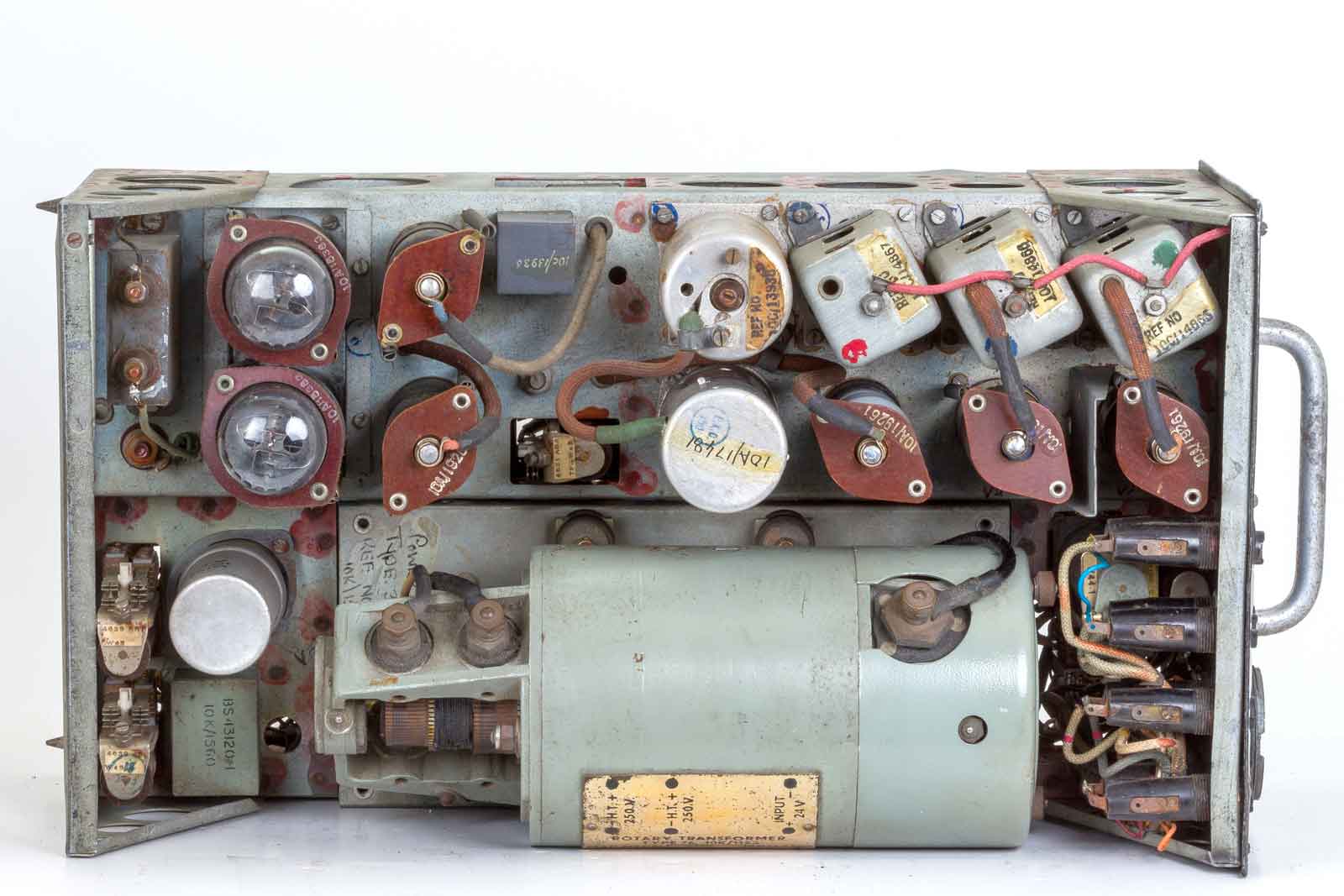

Het geheel in vogelvlucht.

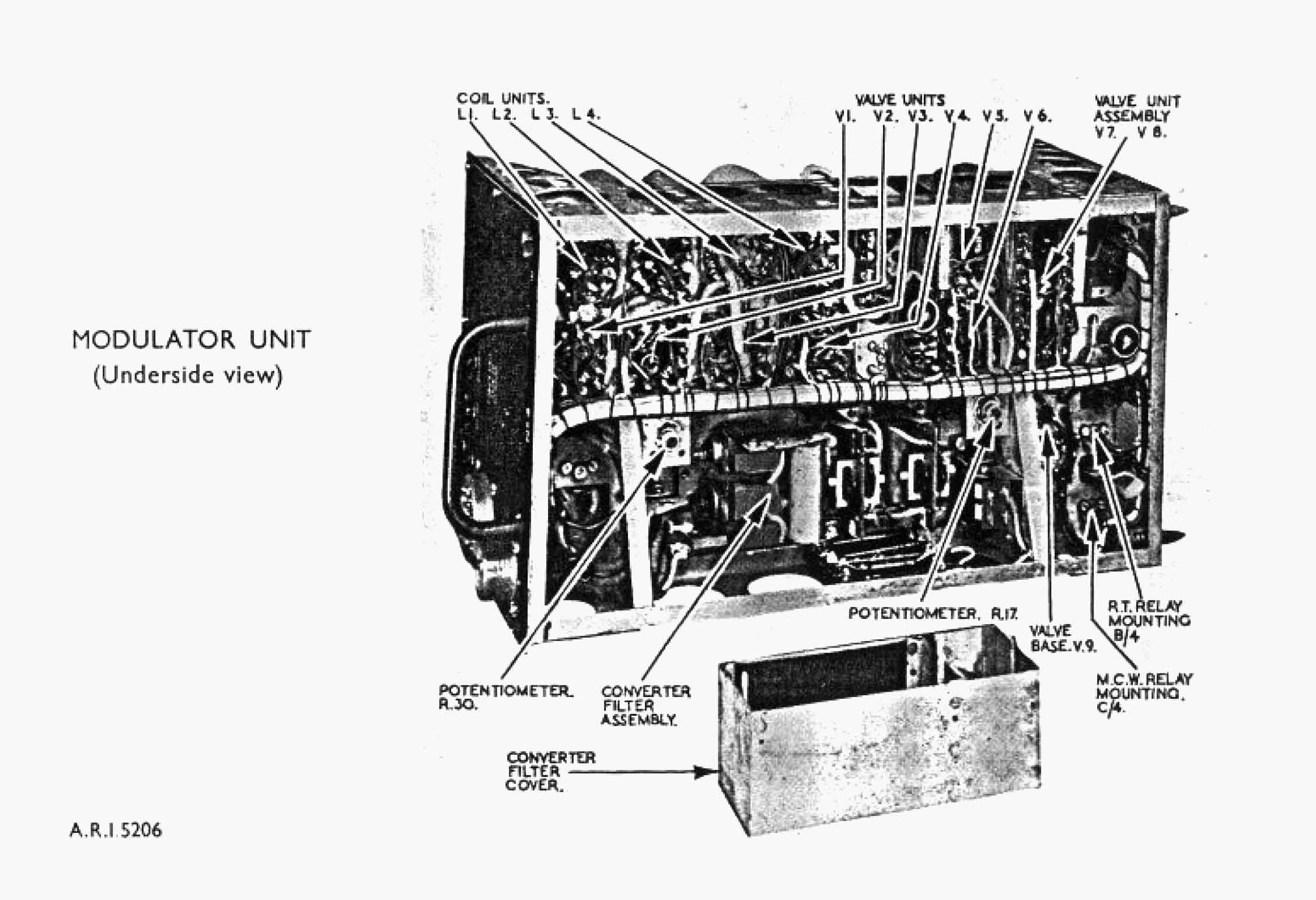

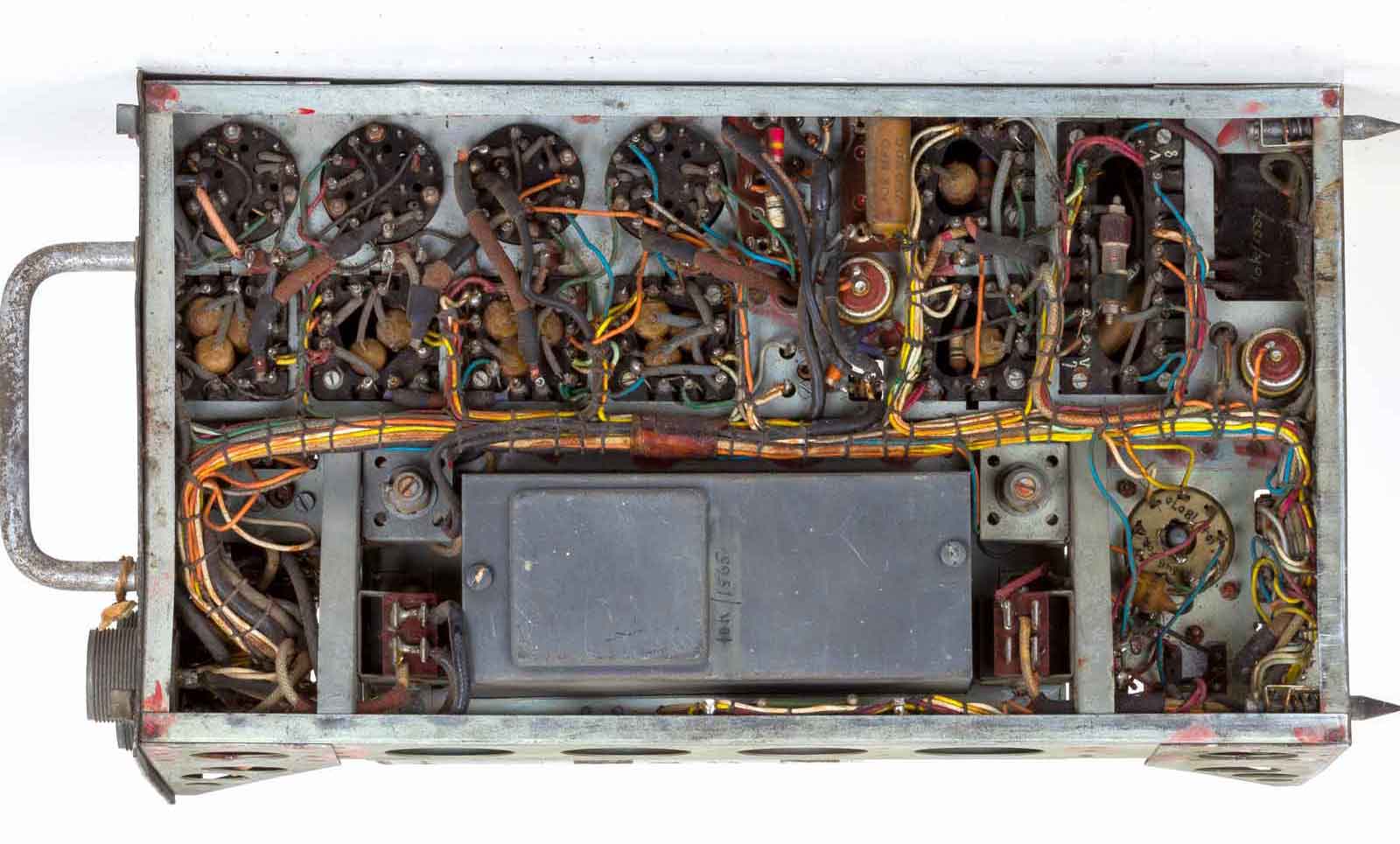

De onderkant met onder de grijze deksel de ontstorings-onderdelen van de omvormer.

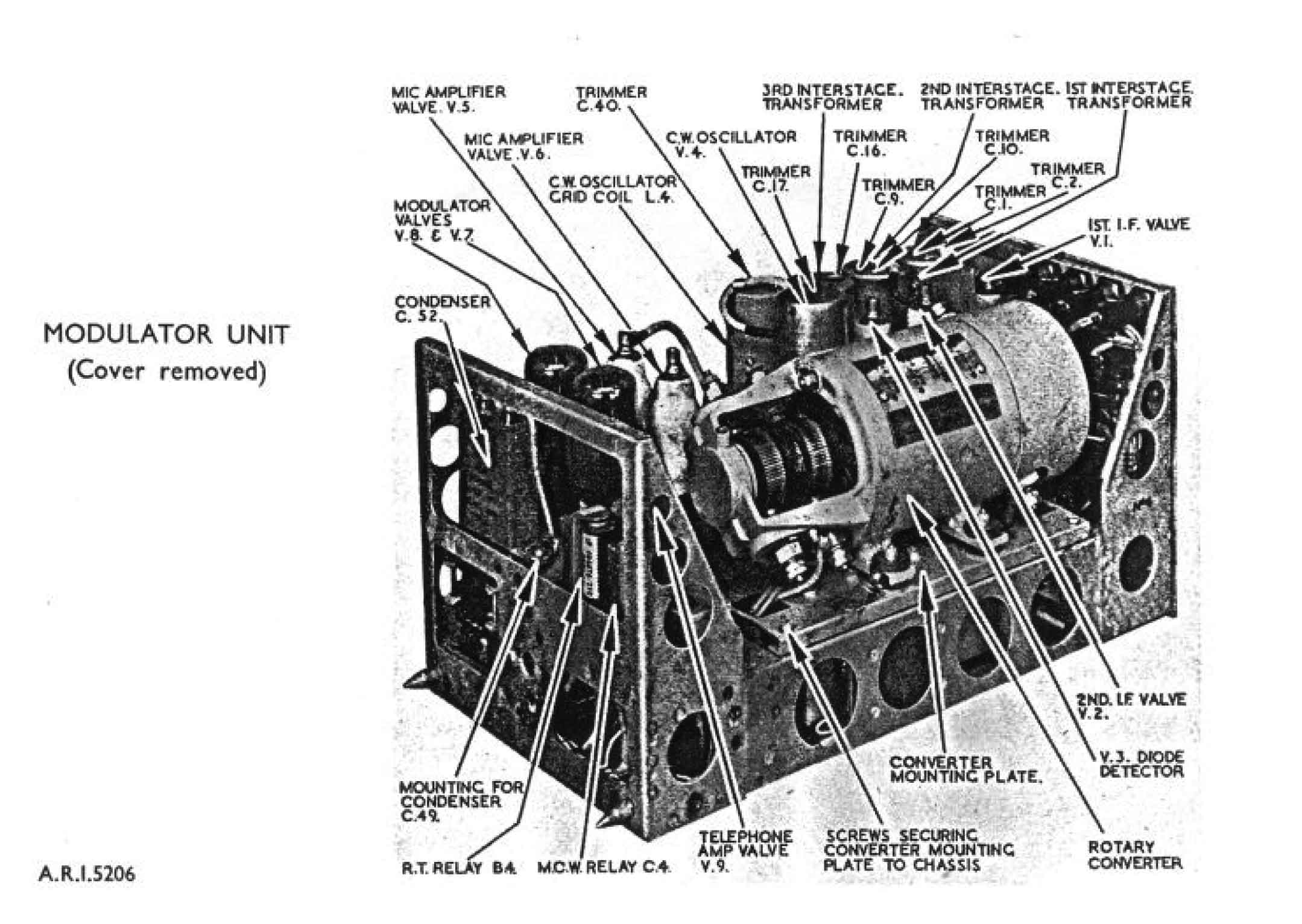

Dit geheel nogmaals nader beschreven.

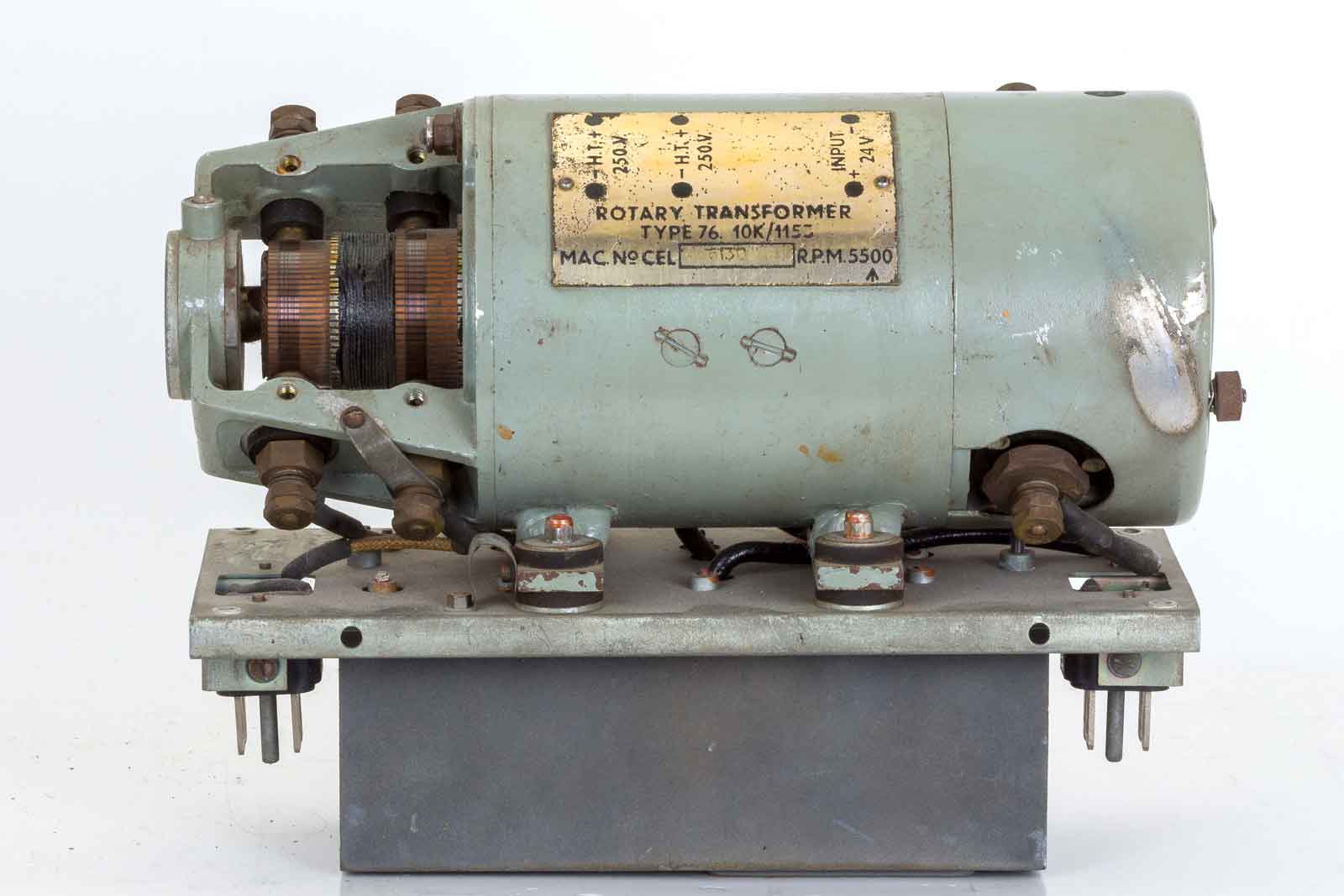

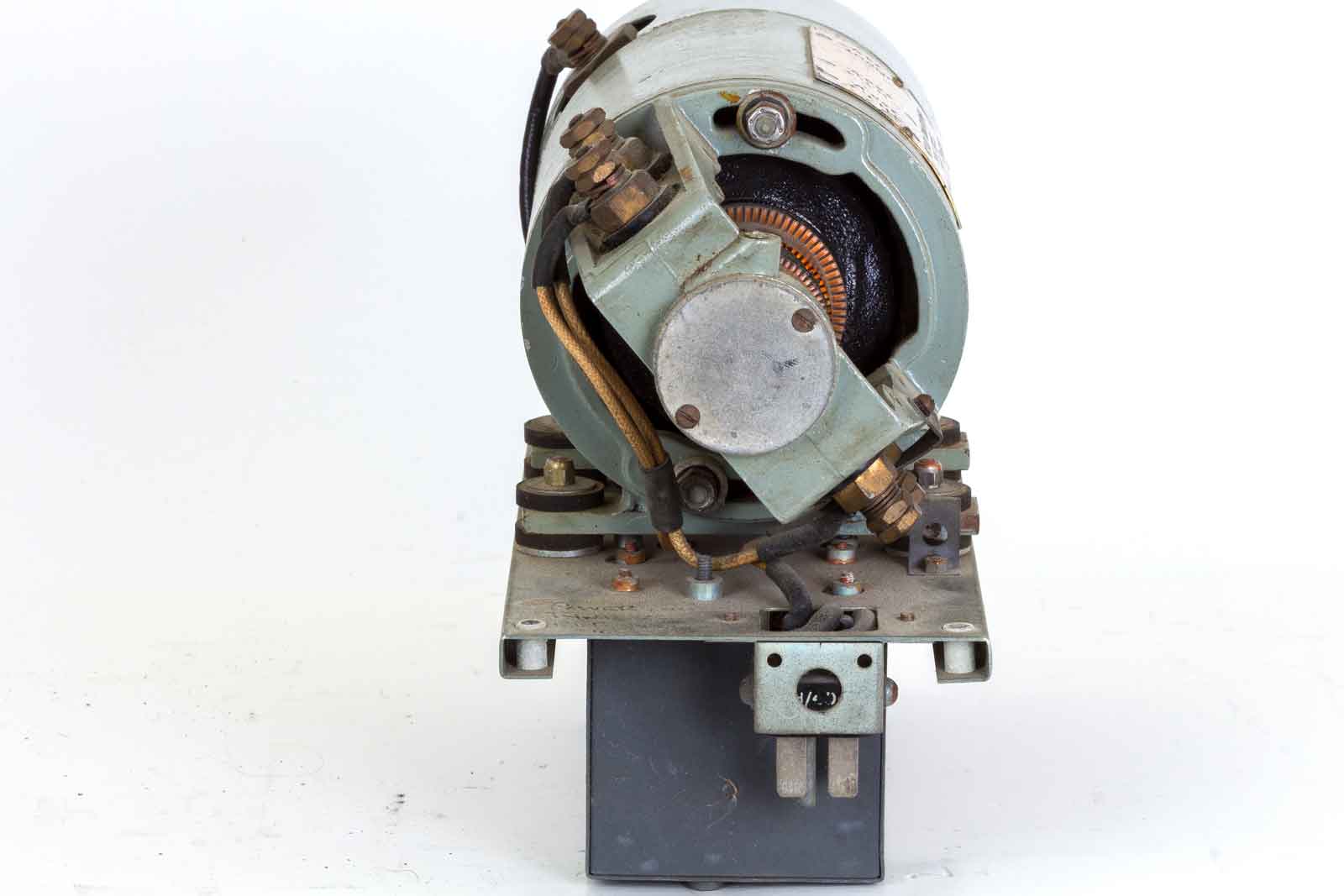

De Rotary Transformer, een gewichtig geval. Links de aansluitingen voor de twee 250 Volt spanningen, rechts de 26 Volt kant.

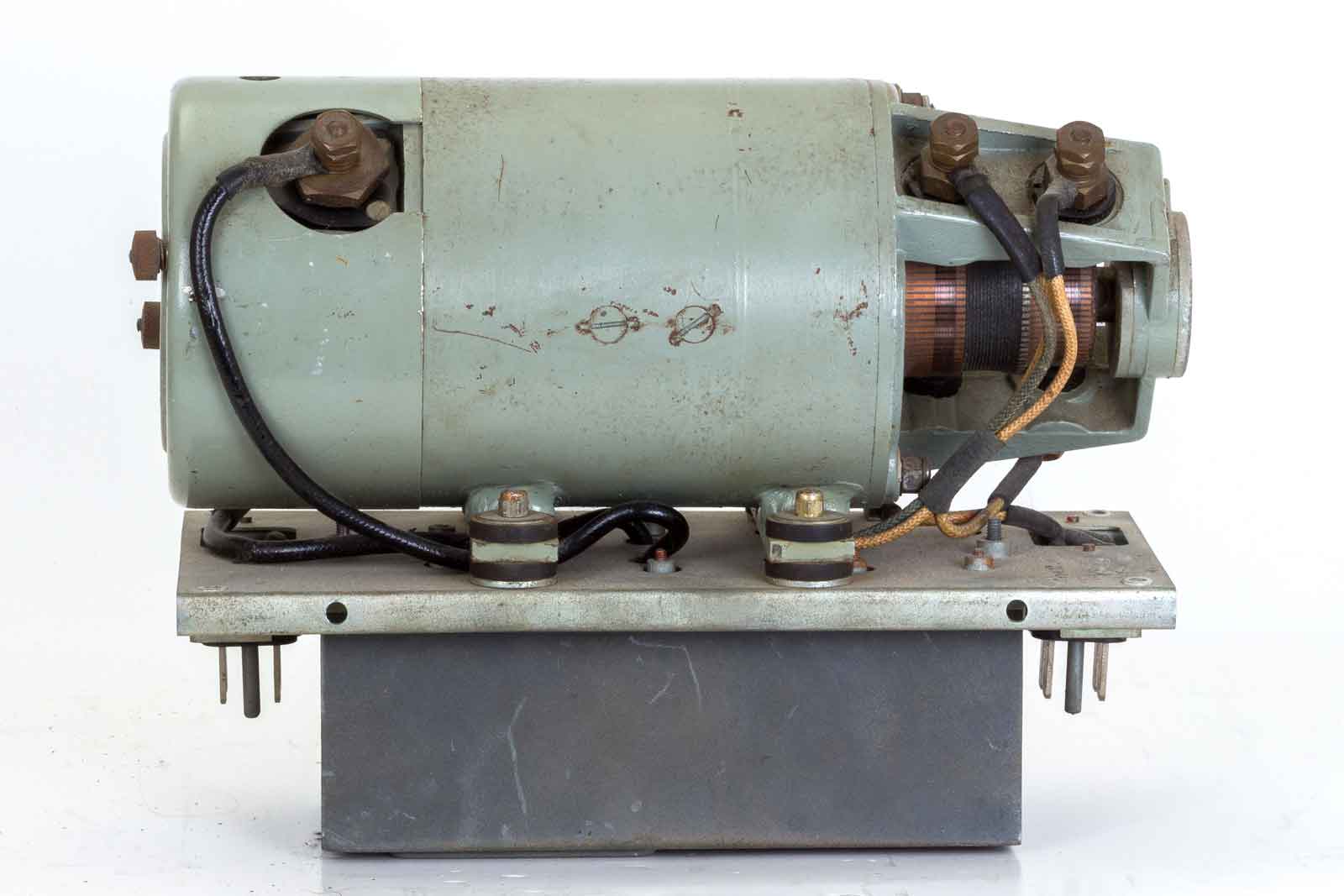

De andere kant van de omvormer. Aan beide kanten een Jones-stekker.
Het ronde plaatje kan verwijderd worden om het kogellager schoon te maken en het vet te verversen.

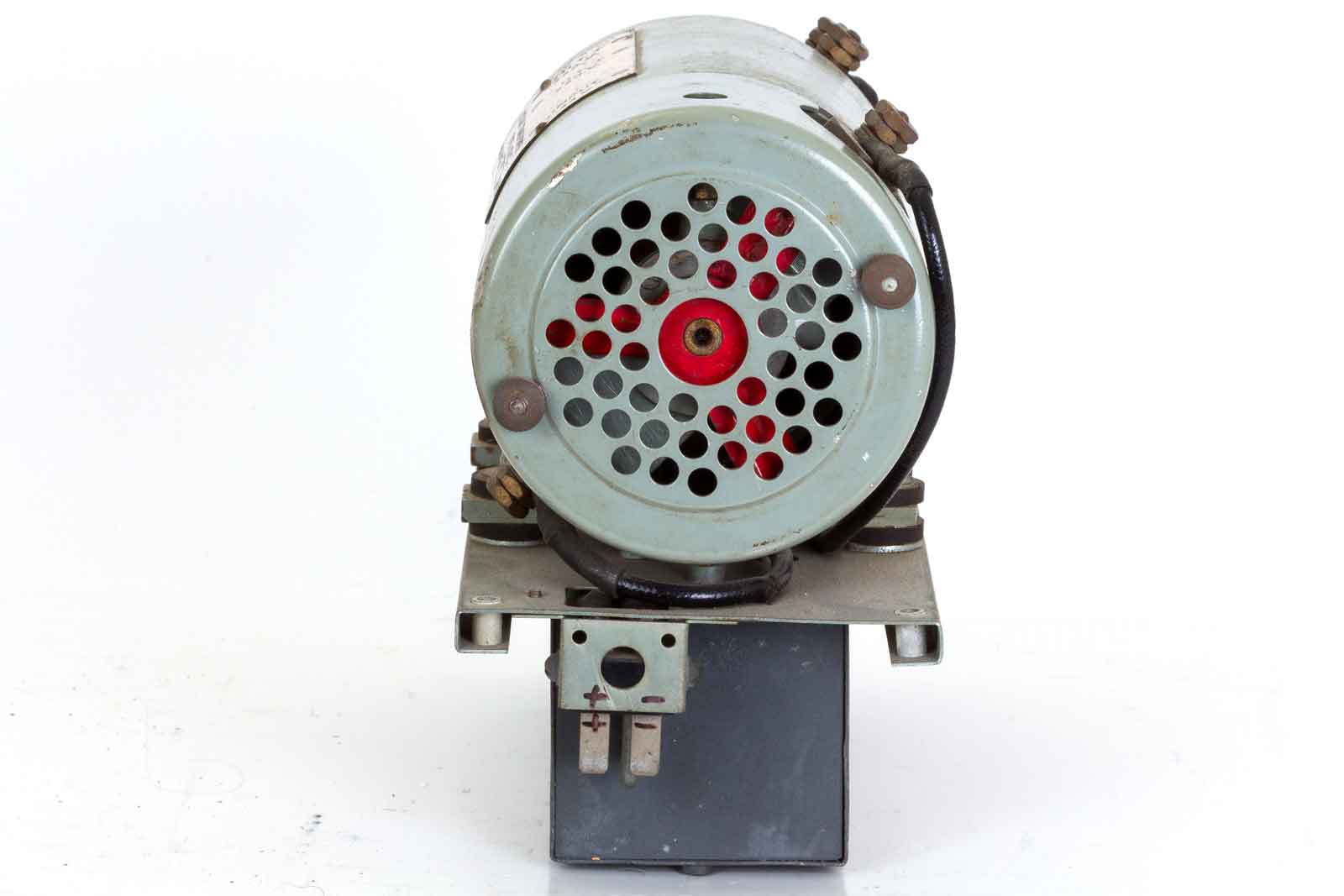

Achter het rooste bevinden zich de bladen van een ventilator.

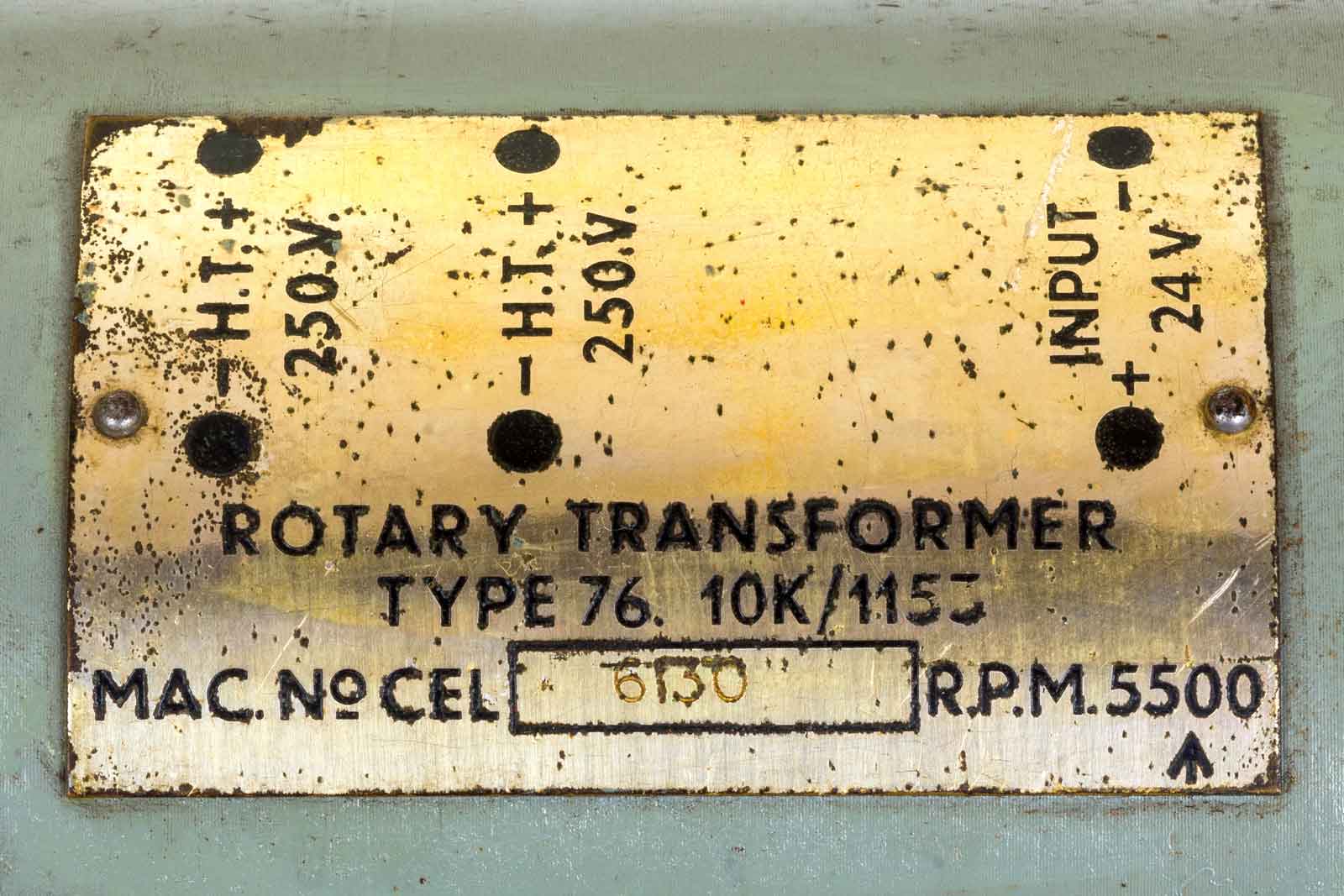

Der specificaties van de omvormer, 24 Volt en twee x 250 Volt uit bij een toerental vann 5500 rpm. Het vermogen staat niet vermeld.

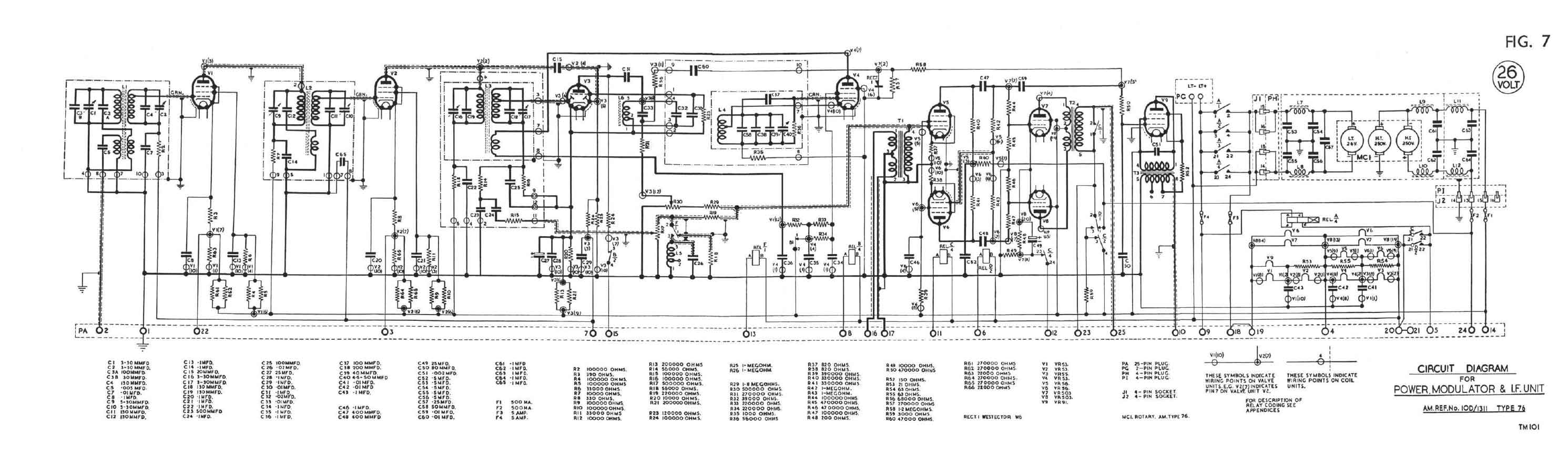

Het schema van de 26 Volt uitvoering.

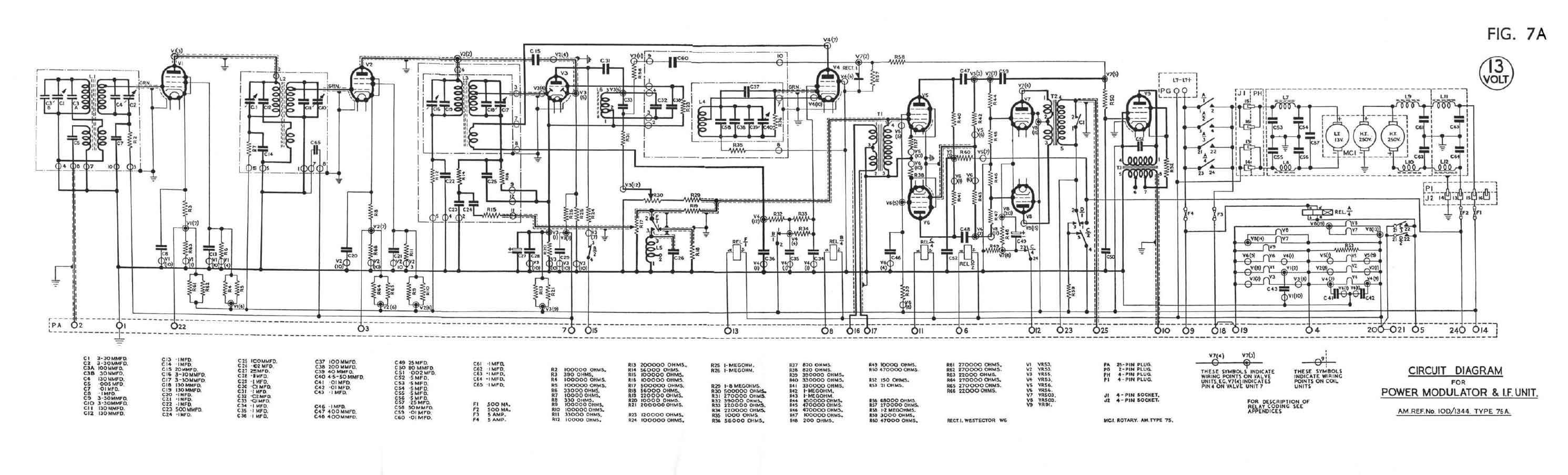

De 13 Volt-versie.
Documentatie in pdf.
Technical Manual No. T.M./101 chapters 1 t/m 2
Technical Manual No. T.M./101 chapters 3 t/m 7
Technical Manual No. T.M./101 Schema's
Technical Manual No. T.M./101 Bedrading
