De type 76 is de MF-ontvanger van de ARI-5206. De opbouw is identiek aan de HF-ontvanger type 78. Er zijn echter geen temperatuur-compensatie middelen toegepast in de local oscillator. De afstemming van de oscillator wordt in tegenstelling tot de HF-ontvanger gewoon met een deel van de drievoudige afstem-C uitgevoerd.
De schaal is gecalibreerd in 1 kHz punten en de spiraalvormige schaal heeft een lengte van 18 inches of 45 cm. Dat komt overeen met ca. 700 Hz per millimeter in het slechtste geval. De instel-nauwkeurigheid bedraagt + of - 1 Khz. De fijnregeling van de afstemfrequentie geschiedt hier ook met een Desynn-trimmer.
Door op de afbeeldingen te klikken verkrijgt u in een apart venster een vergroot beeld.

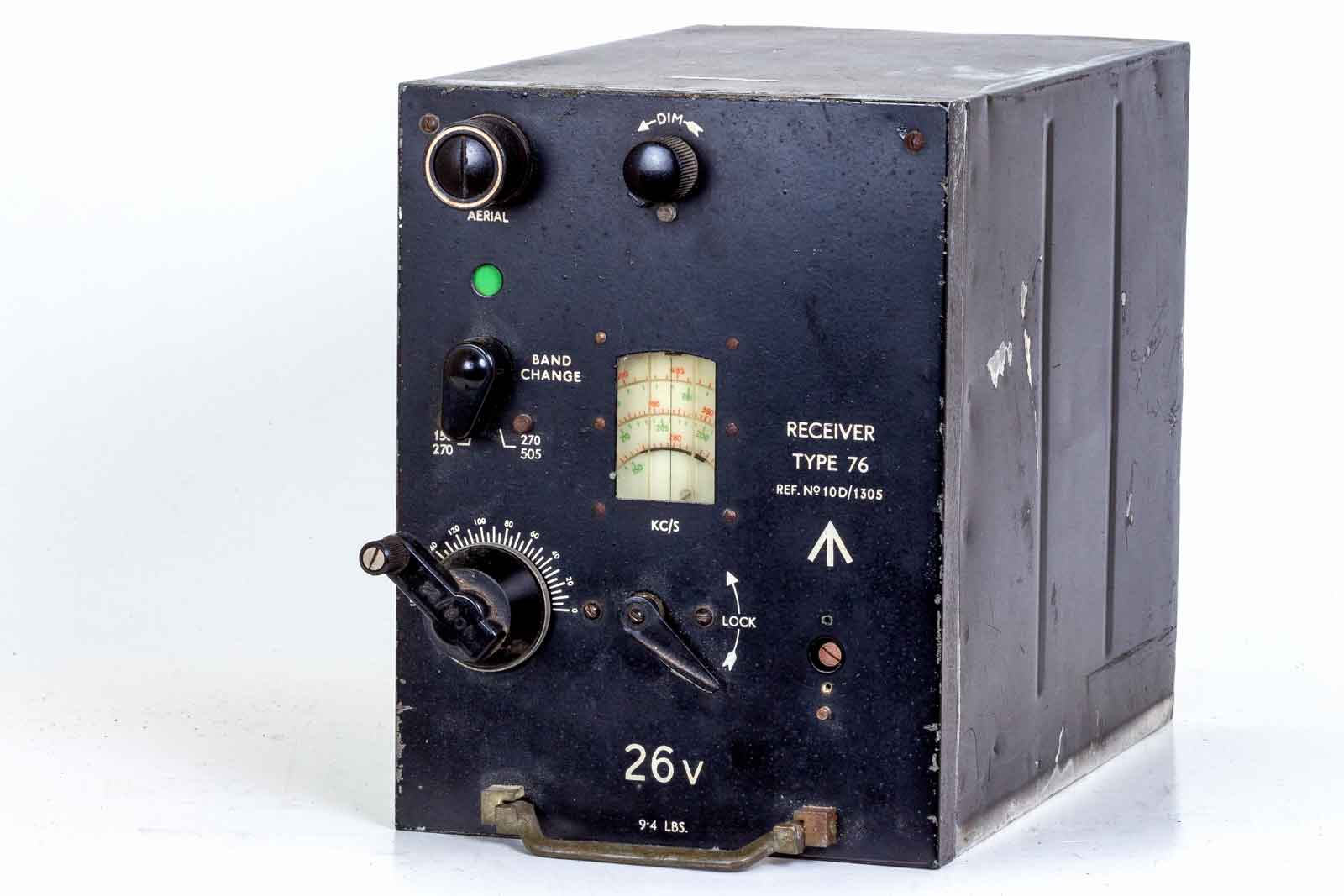

De 26 Volt uitvoering van het type 76 toestel.

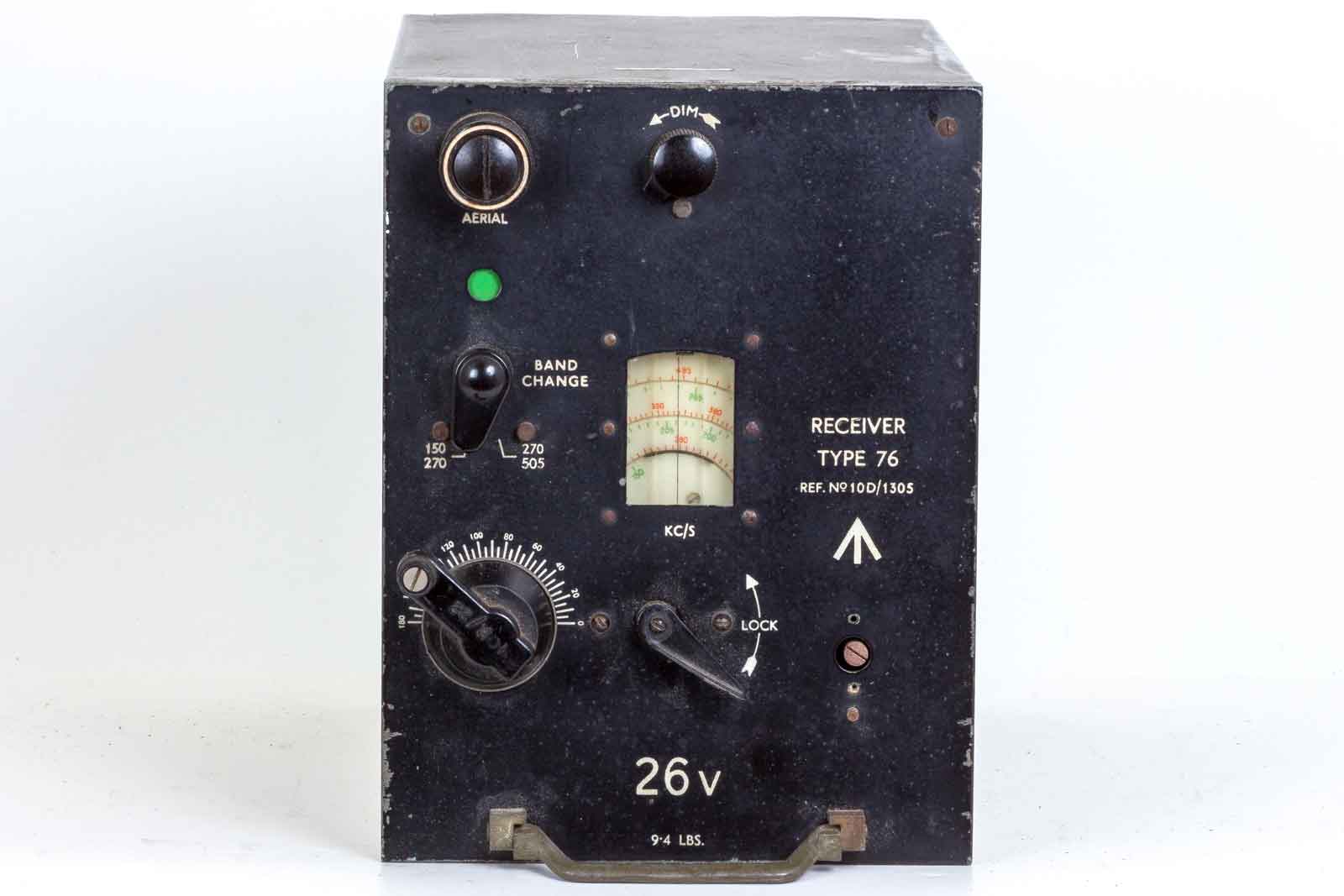

Het vooraanzicht met de bedien-elementen.

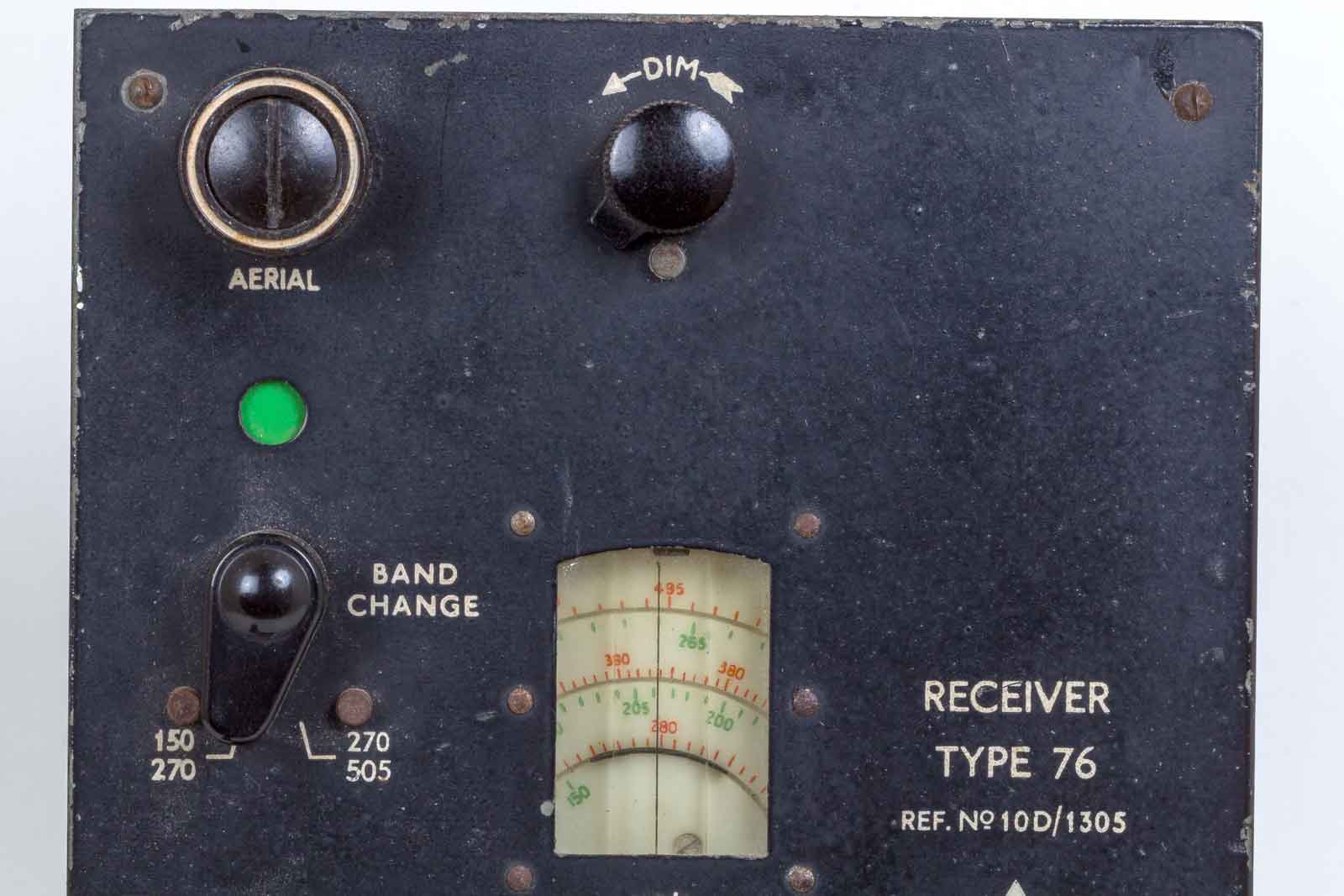

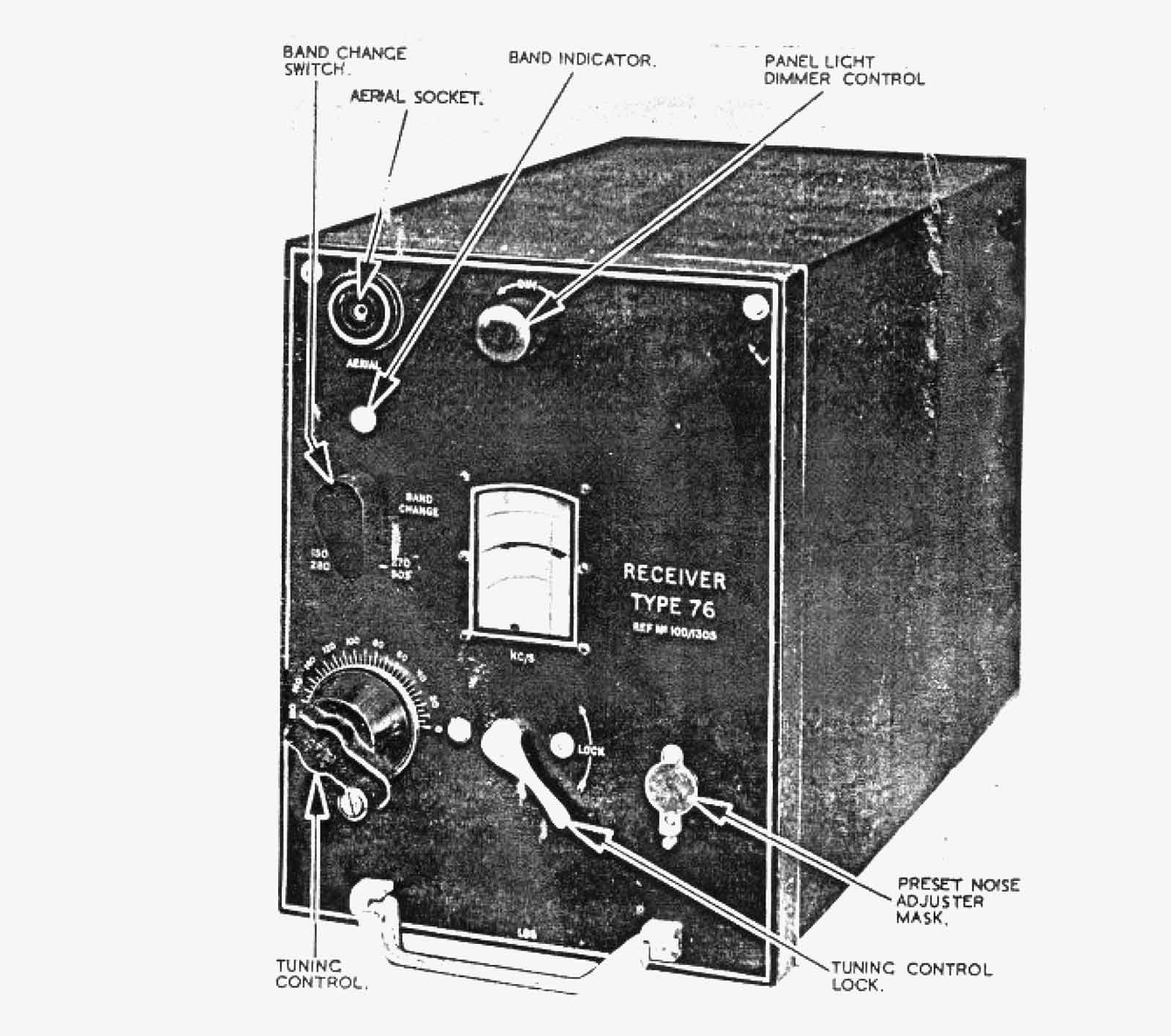

De functies van knoppen en schalen.
Ook hier is het lage ontvangstgedeelte in het groen afgedrukt evenals de kleur van de indicator. Rood is dus voor het hoge bereik.

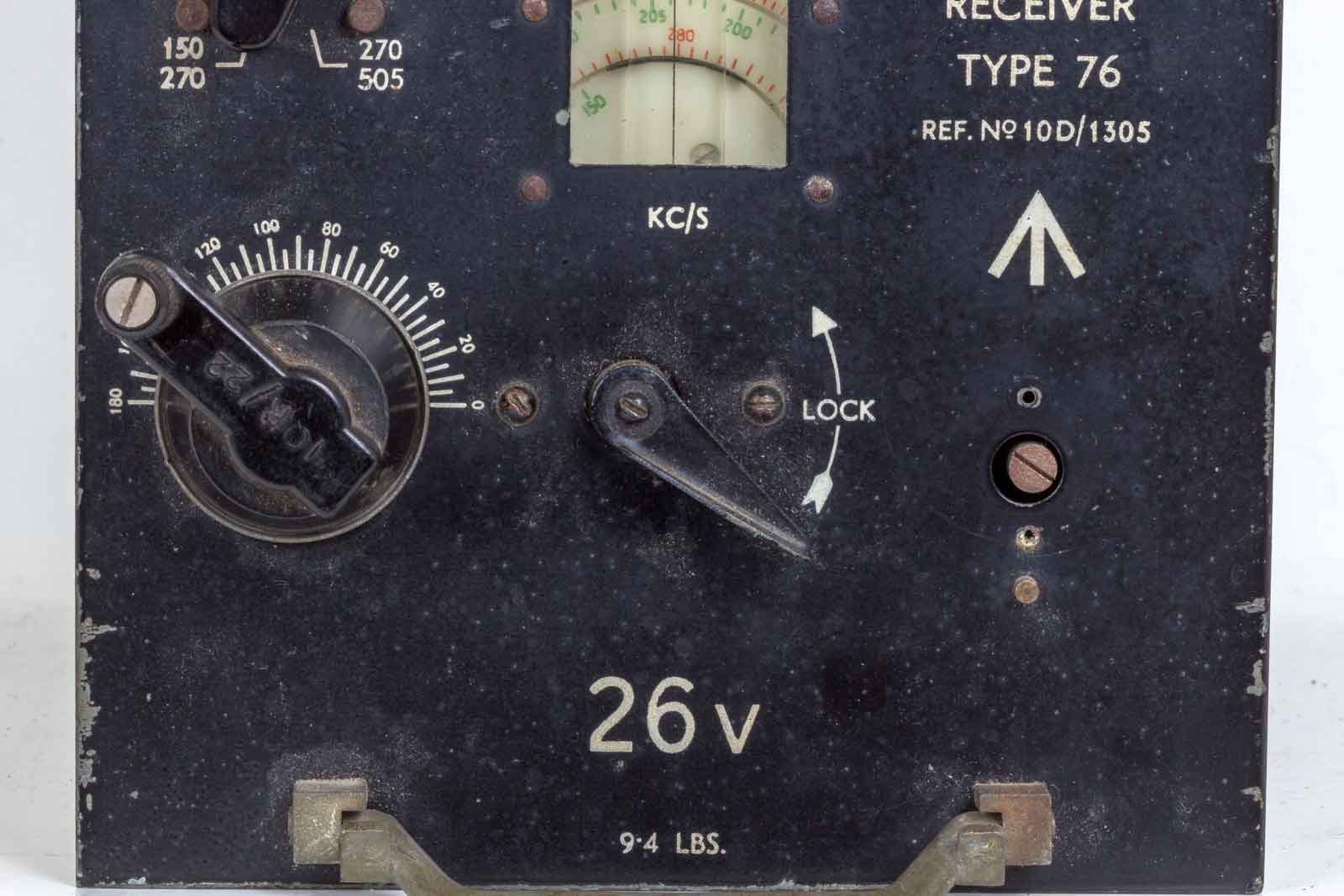

Het gewicht van de ontvanger bedraagt 9,4 LBS. ongeveer 5 kilo.

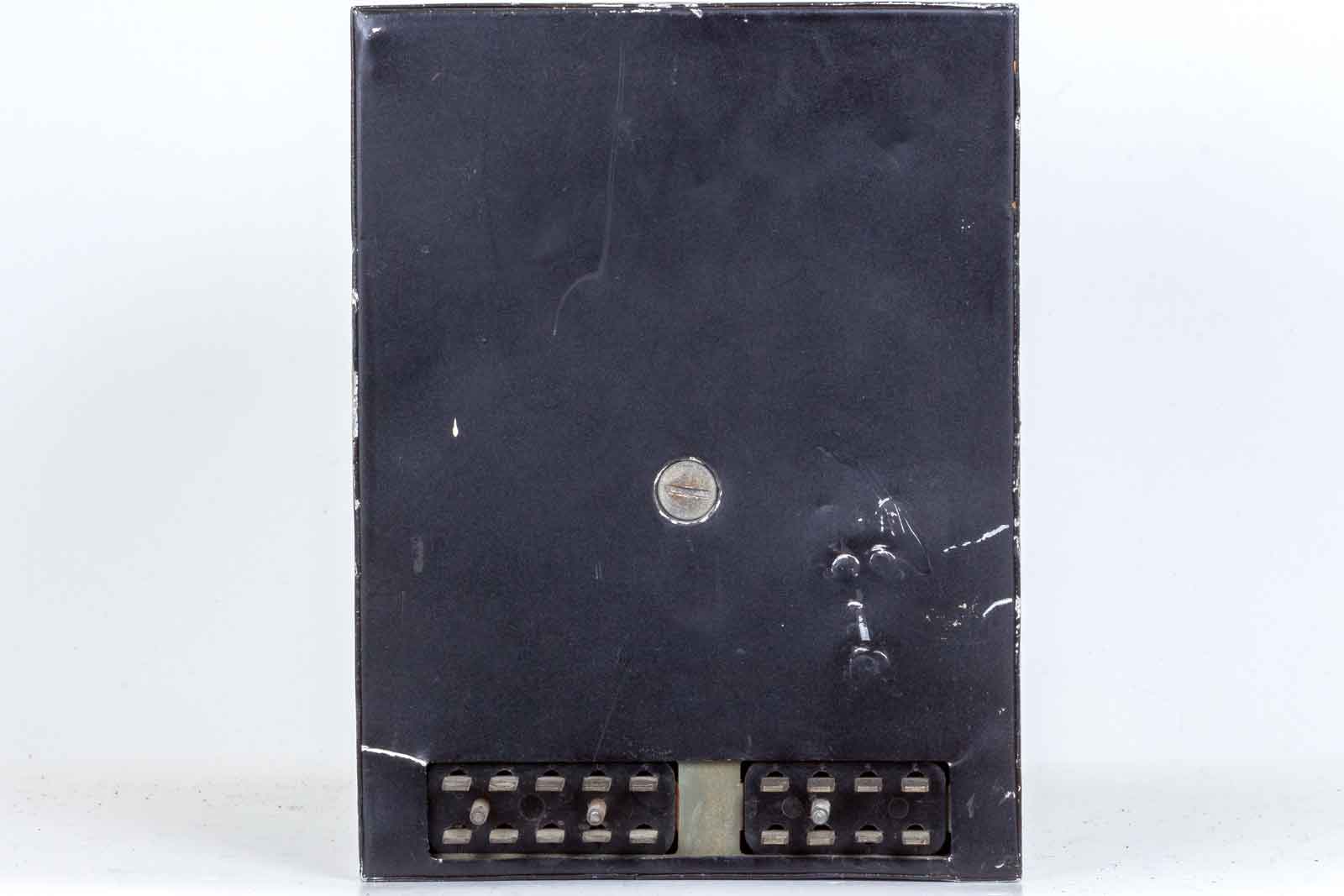

De achterkant, hier zijn twee Jones-connectors toegepast. Je kunt dus op de plek van een MF-ontvanger geen HF-ontvanger plaatsen. De bevestiging van de behuizing bevindt zich in het midden.

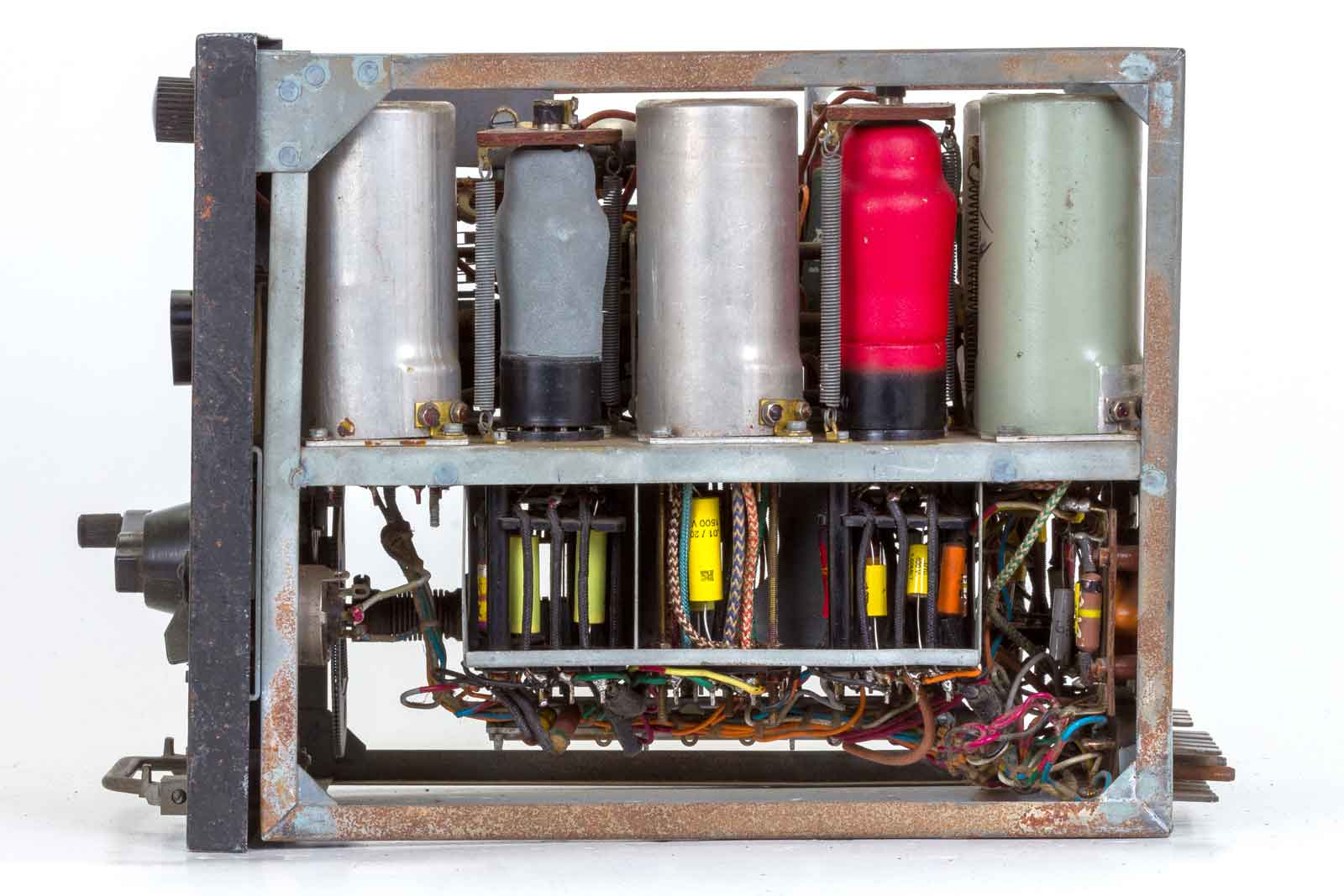

De rechter zijde. Zo te zien zijn hier al een aantal condensatoren omgeruild voor modernere types, de gele exemplaren. De meest linkse bus naast de grijze buis is de HF-kring, de buis daarnaast is de eerste HF-versterker (VR-53) , dan volgt de tussentrap-HFtransformator met daarnaast de rode mengbuis ( ARTH2) waarvan het triode-deel als local oscillator dient. Rechts daarvan de oscillator-spoel. Op de afbeelding is de diode-limiter met een VR-92 niet te zien.

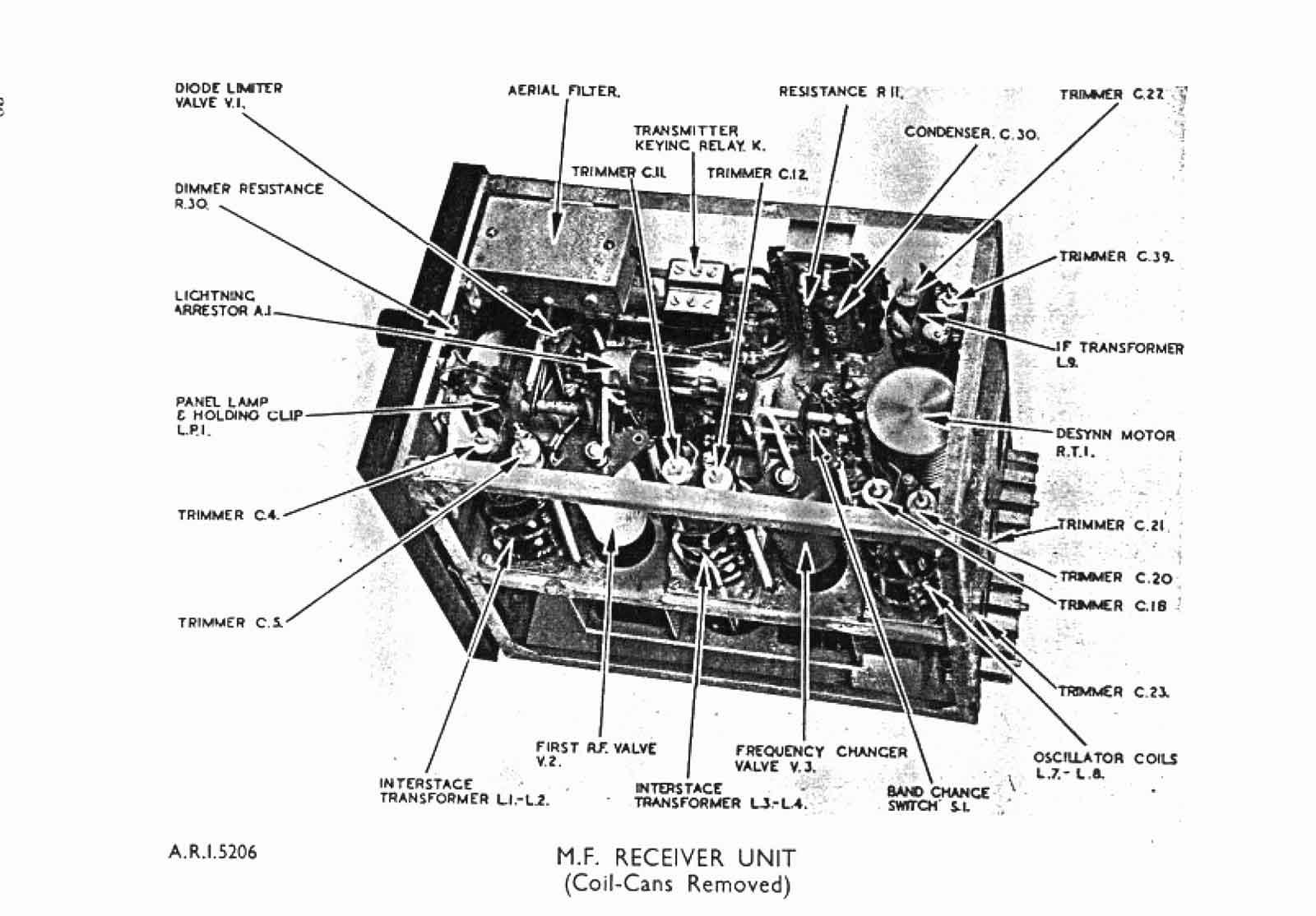

Op bovenstaande afbeelding zijn de spoelbussen verwijderd. Hierdoor zijn de benamingen van de componenten wat beter te zien.

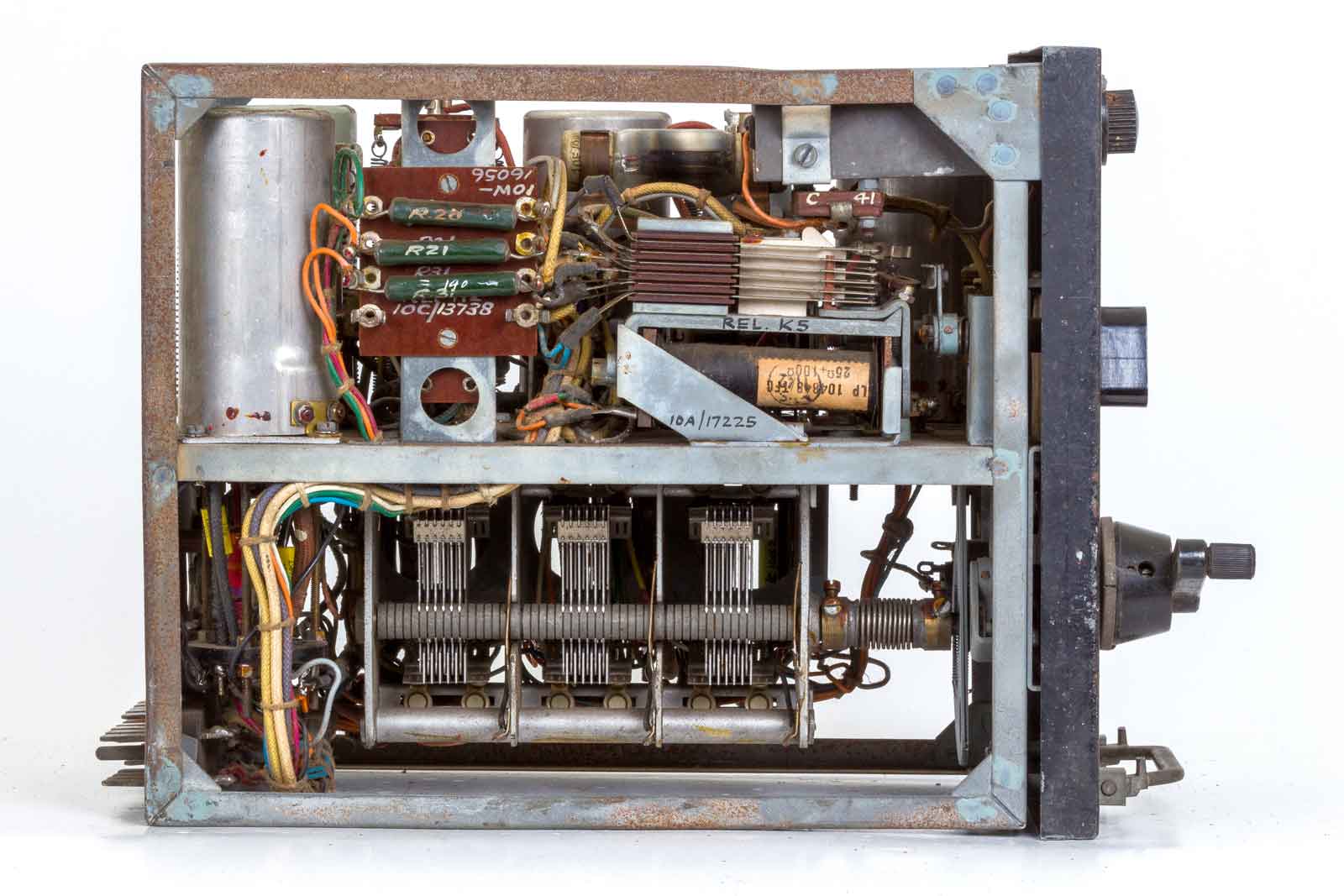

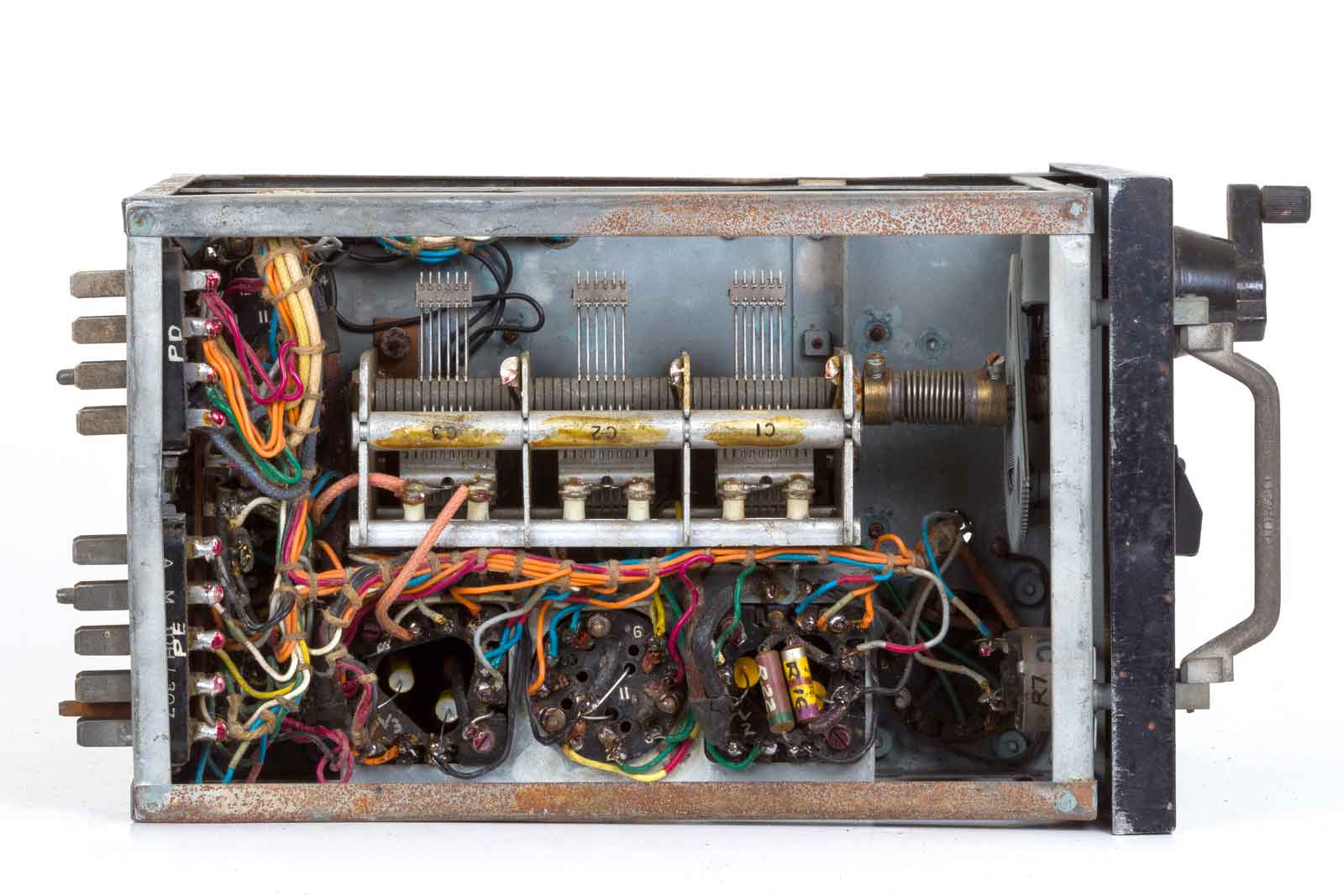

De linker kant met de drievoudige afstem-condensator. Het relais is het "transmitter-keying relay". De metalen bus links-boven is de MF-trafo L9.

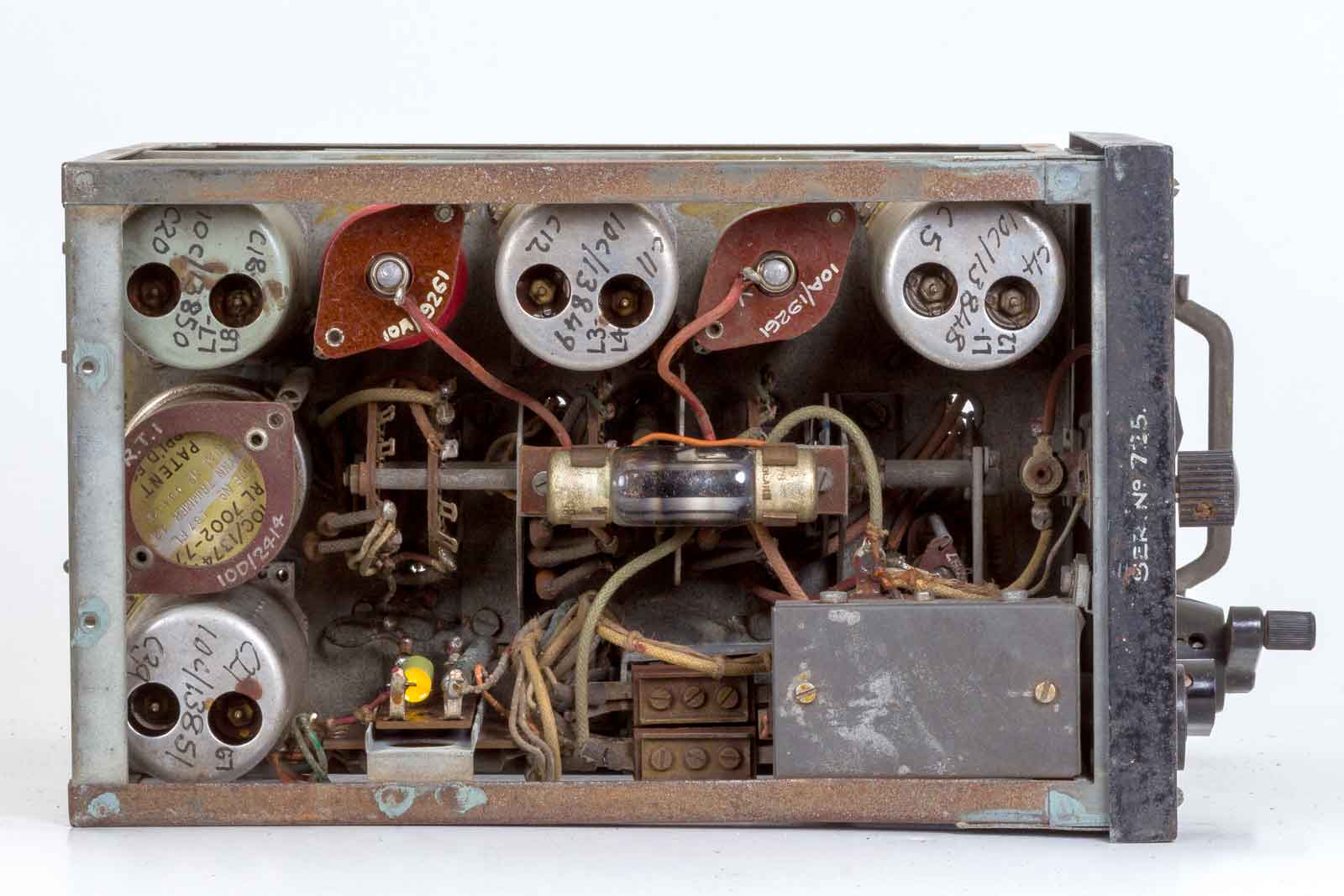

Bovenaanzicht van de radio, In het midden een edelgasveiligheid die aan de antenne-ingang geschakeld is. Bij de lange sleepantenne voor de MF-ontvangst wil door wrijving nogal eens een hoge statische lading ontstaan. Het grijze blok rechts onder is het antenne-filter.

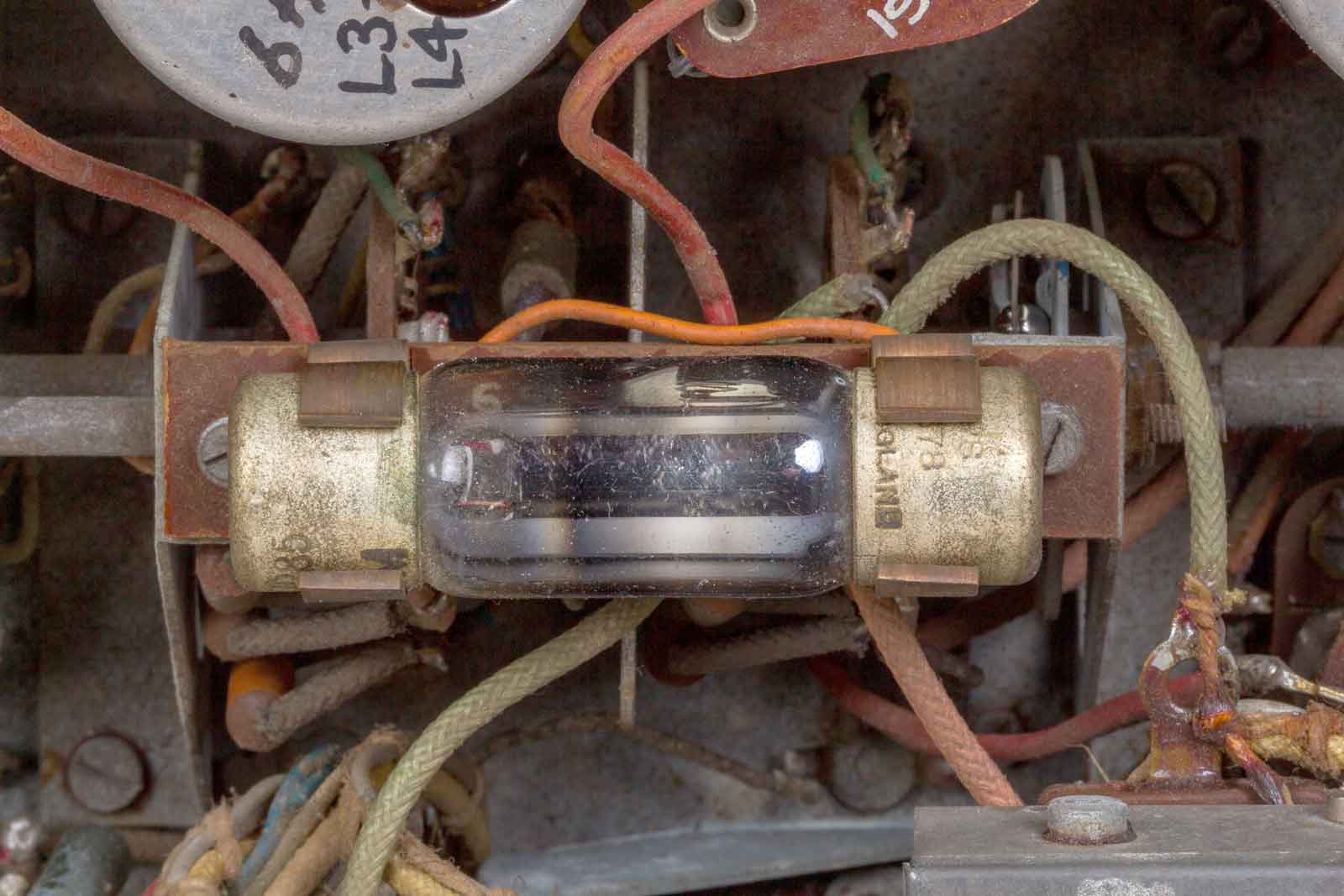

Nog een blik op de Lightning-arrestor. Dus niet alleen tegen statische ladingen maar ook tegen blikseminslag. Maar ik denk dat bij een directe inslag er wel wat meer schade wordt aangericht.

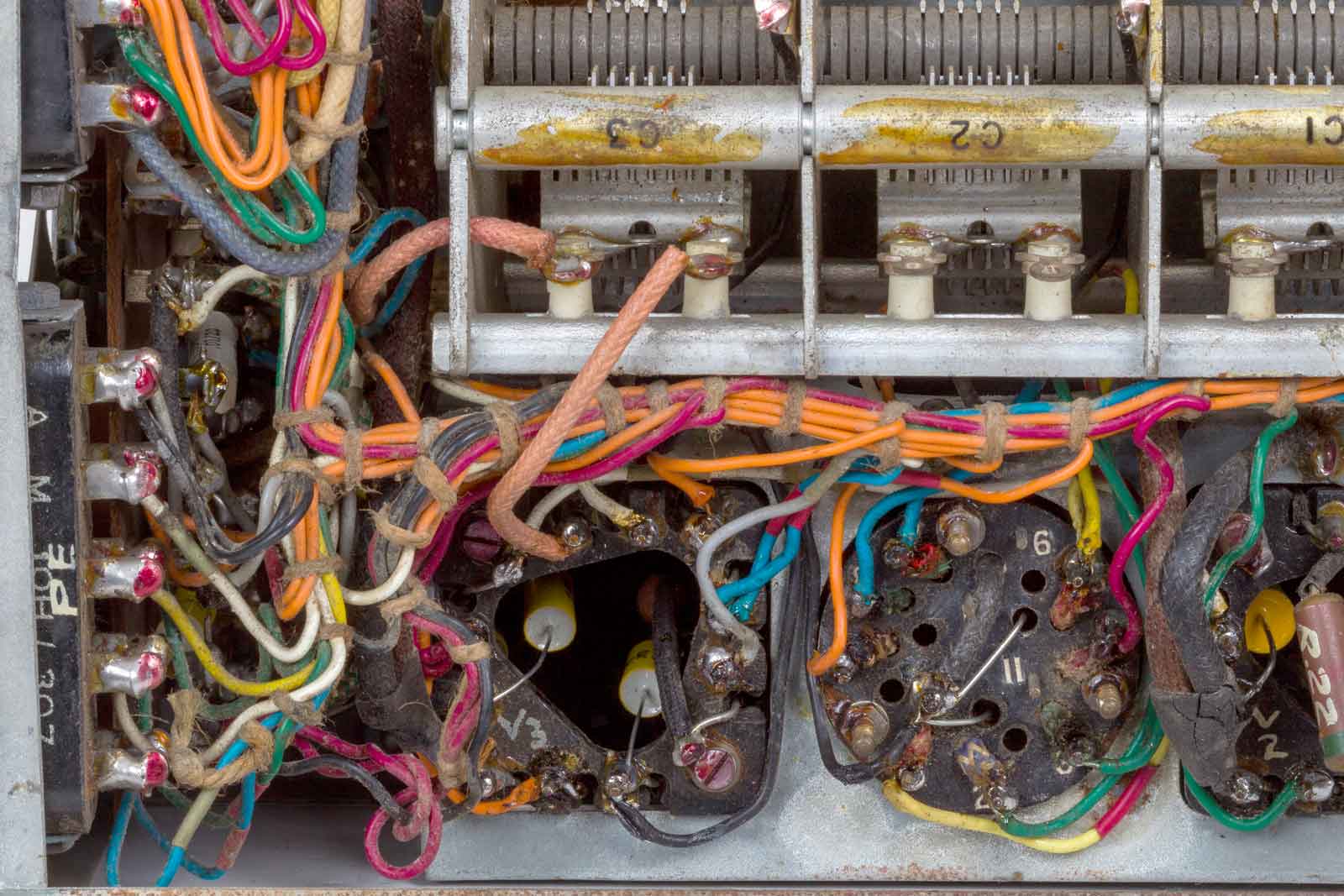

Aan de onderzijde is de afstem-C goed te zien en verder de aansluitingen van buizen en HF en MF transformatoren.

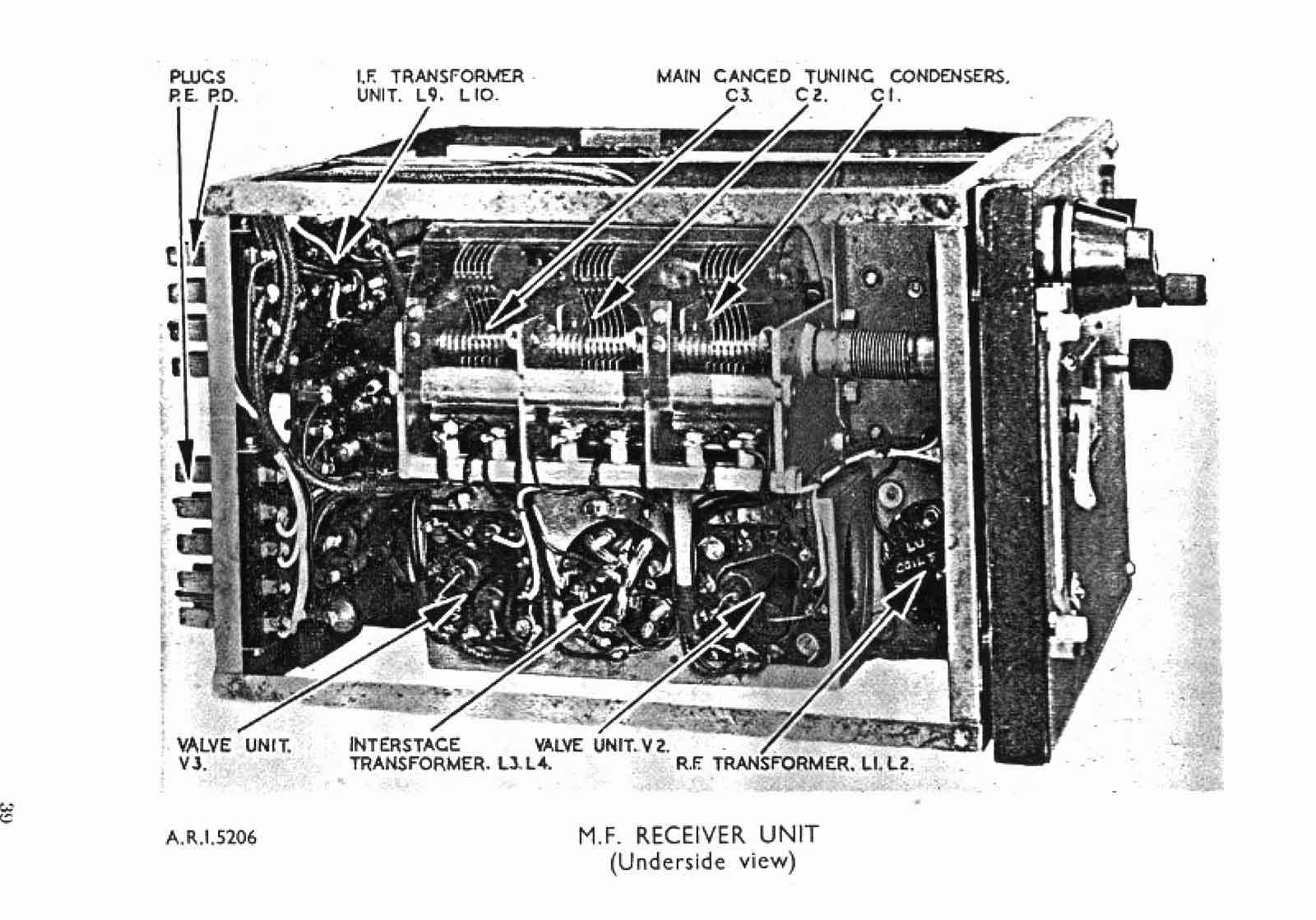

De onderdelen nader benoemd.

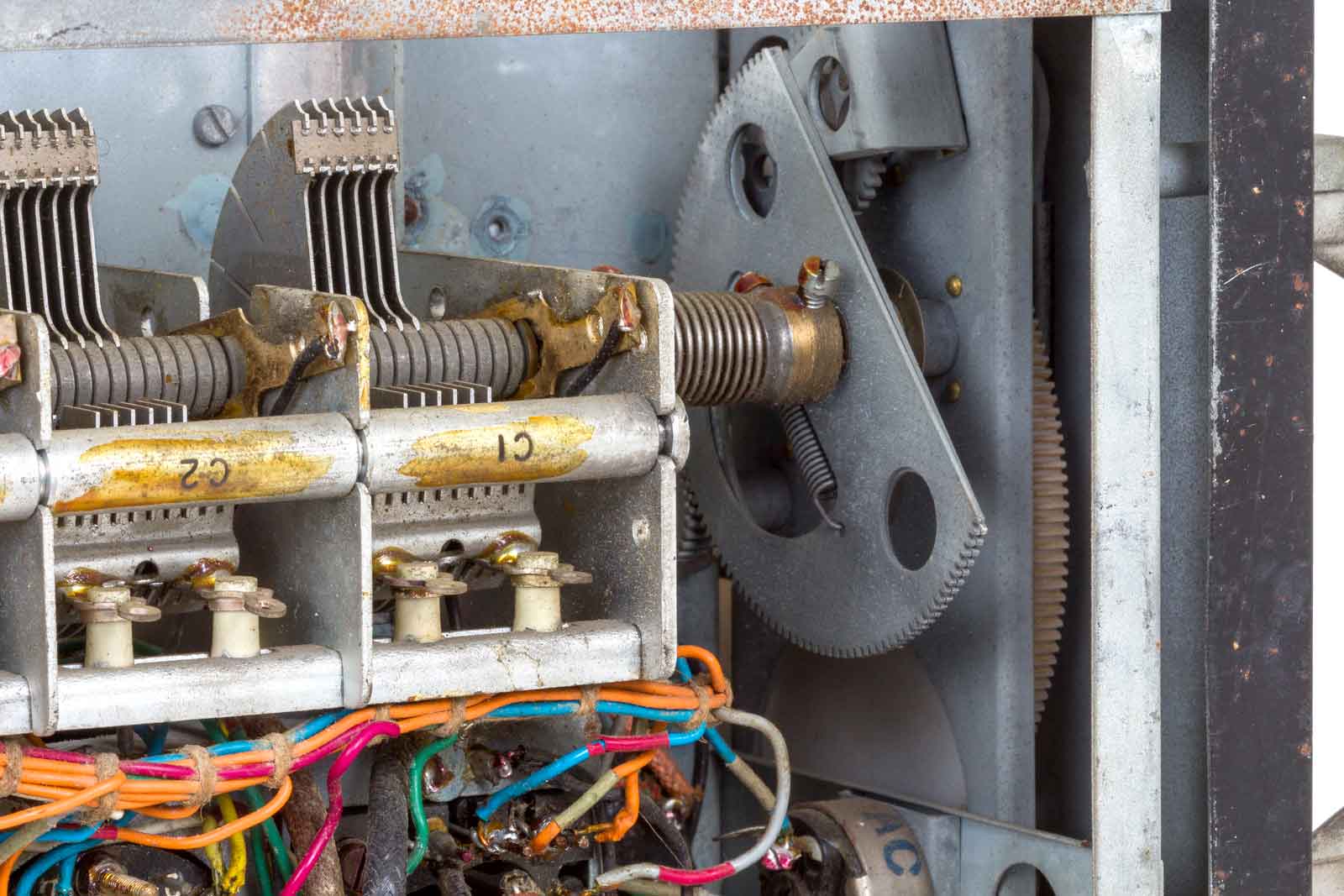

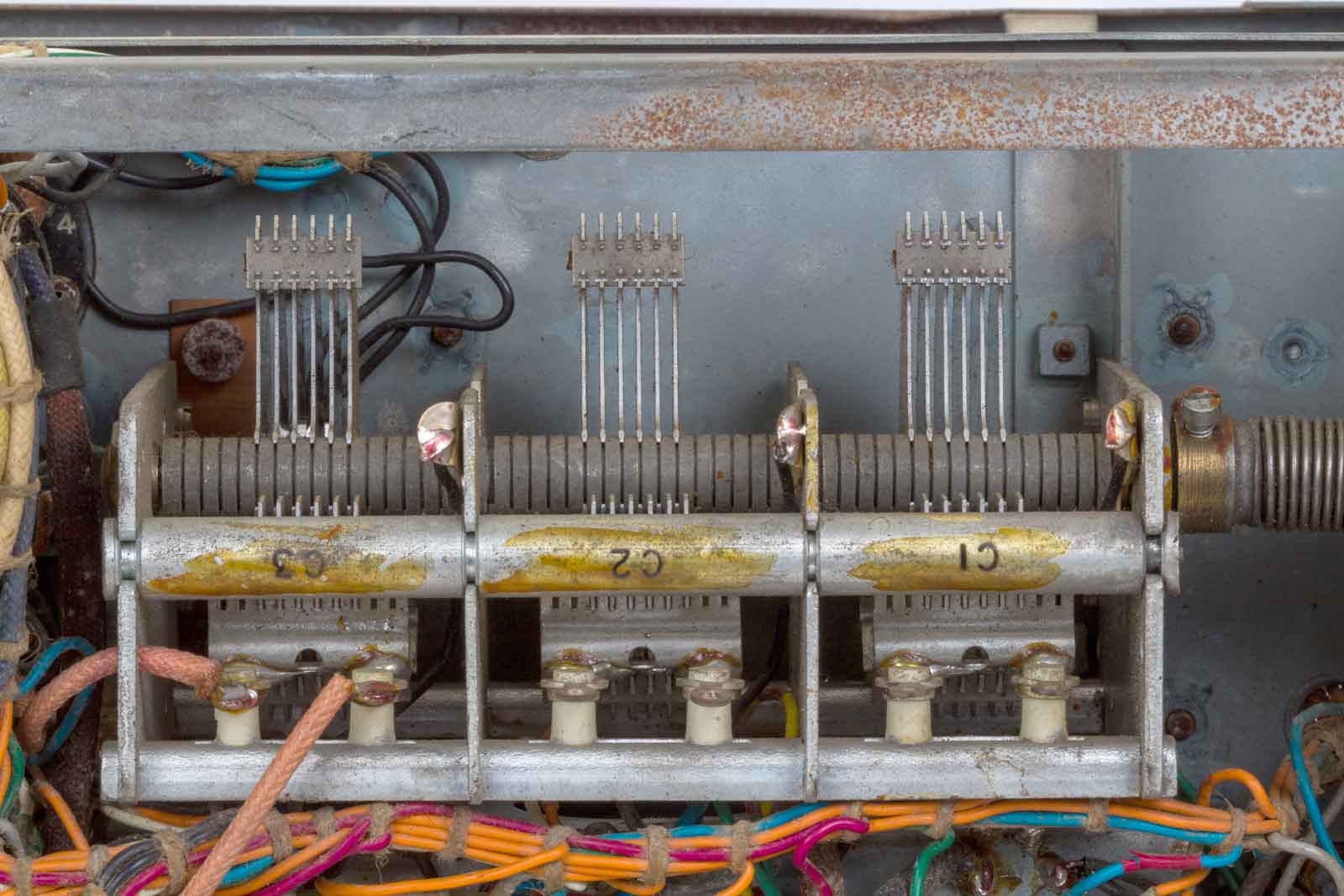

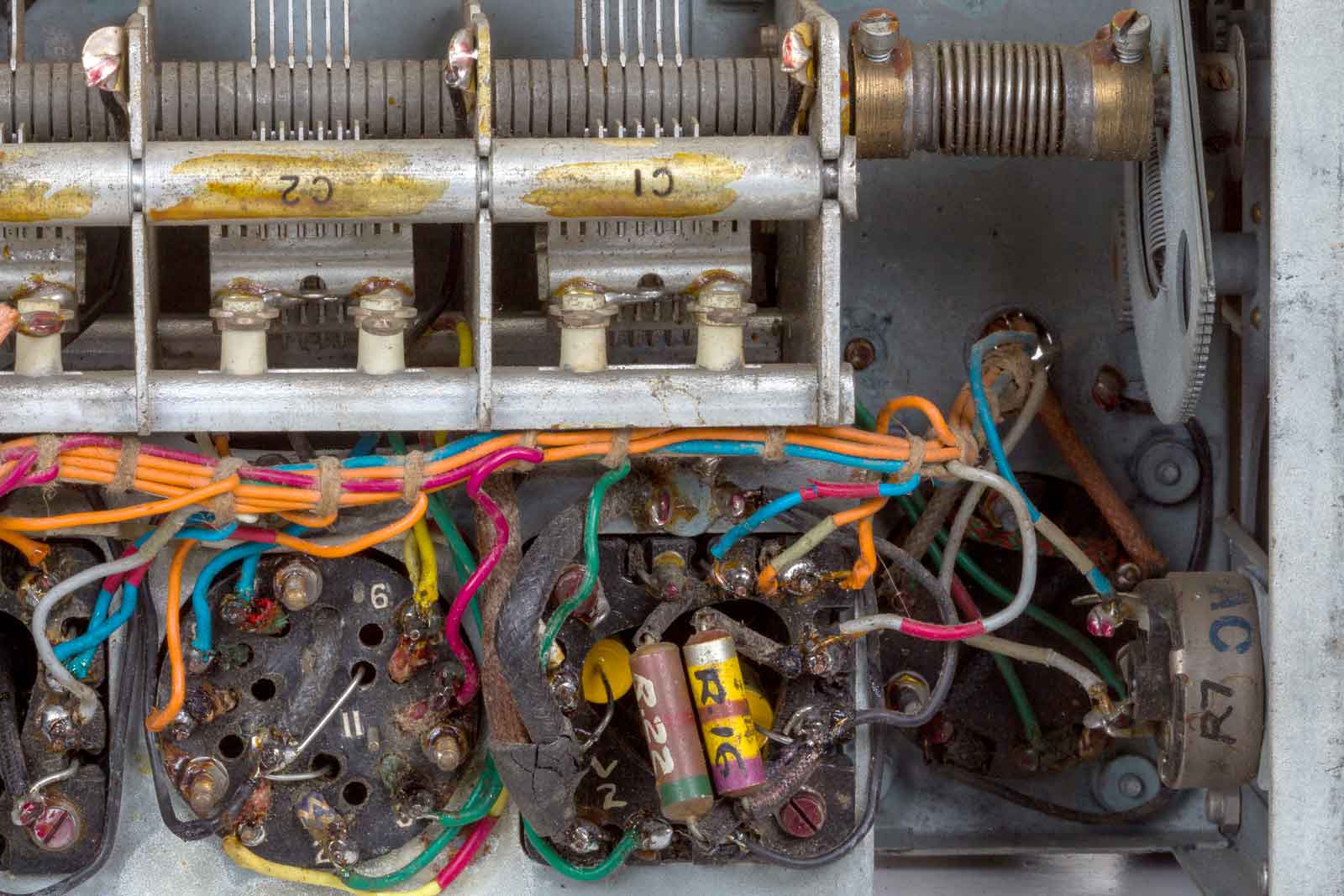

Nog een detail van de afstem-C, C1 dus geheel rechts. C3 is van de oscillator.
De potmeter rechts onder is de instelling van de noise-limiter.
Ook binnen in de transformatoren zijn de C's vervangen, een grondige restauratie heeft hier plaats gevonden.
De aandrijving van de afstemming. De lichtere tanden rechts zijn van de spiraal-schaal.

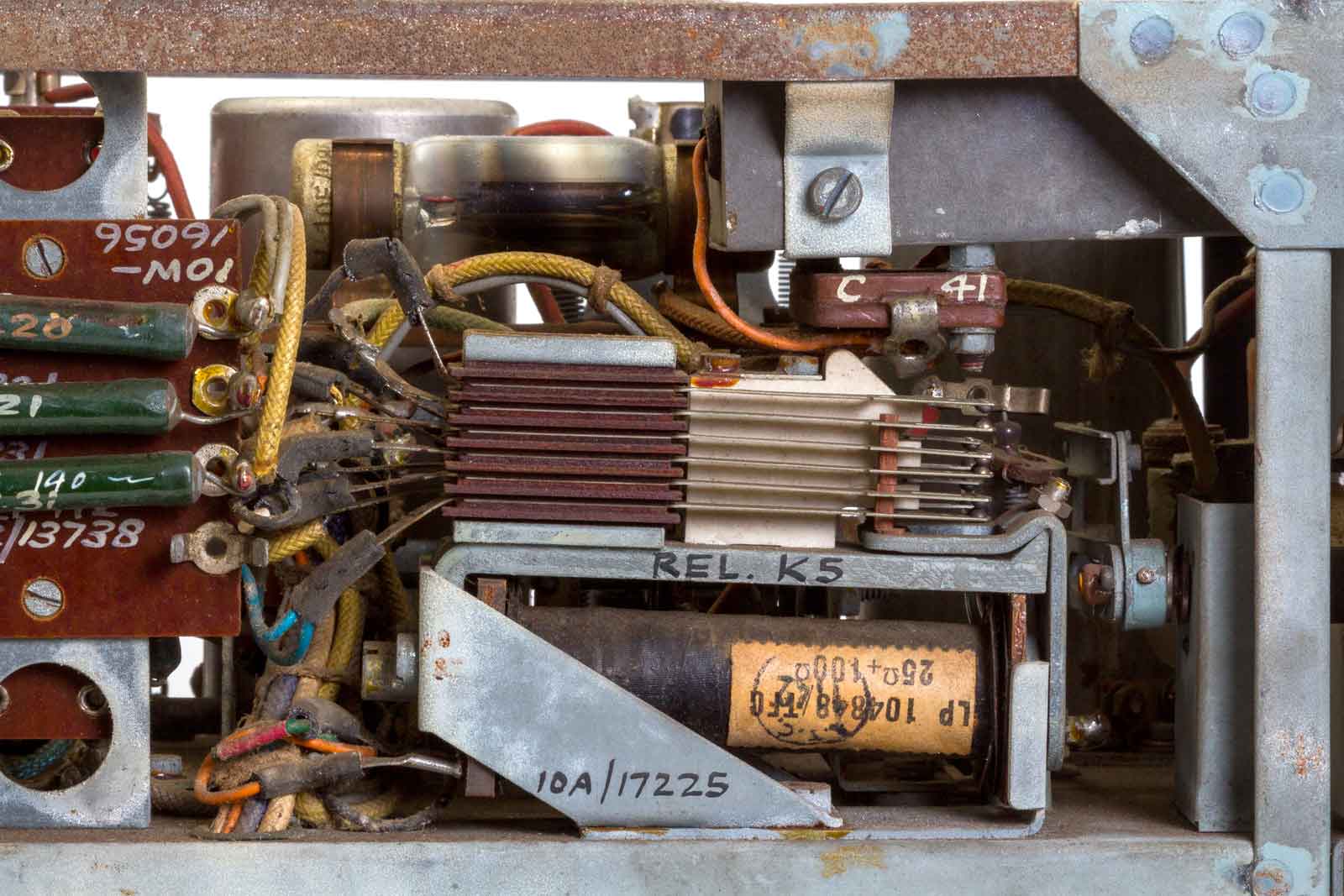

Het keying relay.

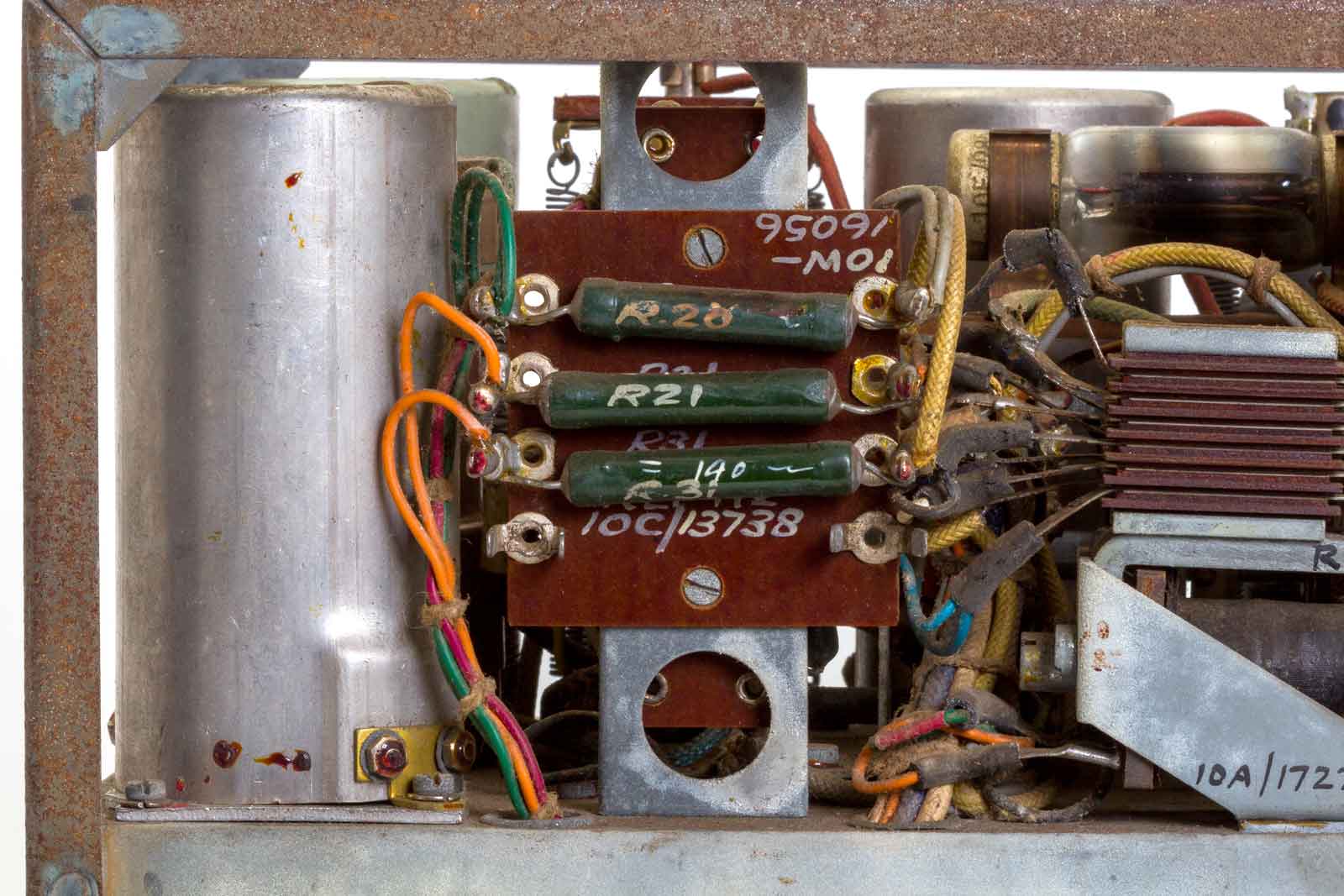

Met naast L9 nog een montagebordje voor drie weerstanden.

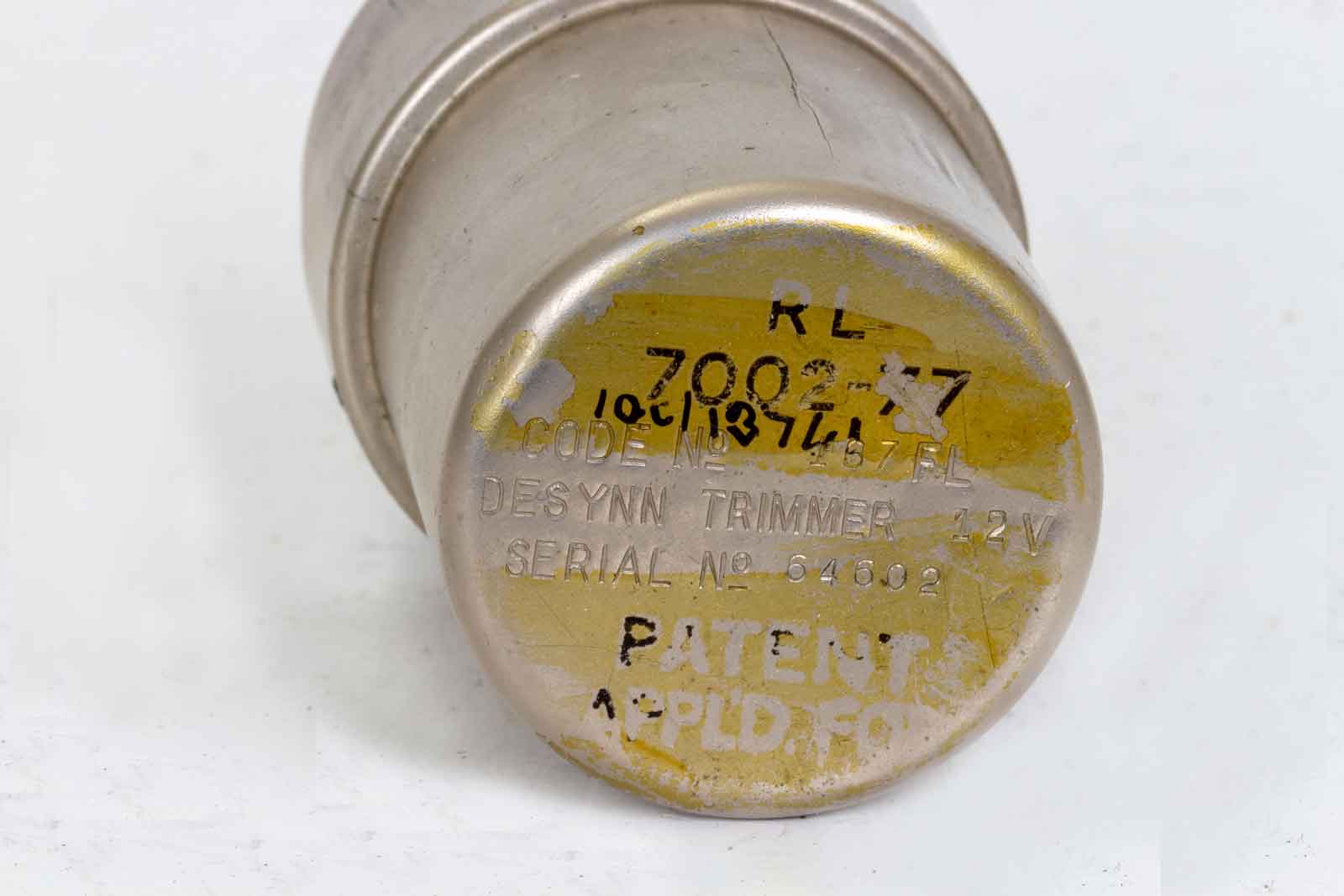

Desynn trimmer. de op afstand (electrisch) bestuurde frequentie fijnregeling. Met de control-unit kon de ingestelde frequentie met plus of min 0,7 % gevarieerd worden. De uitleg van het Desynn-steem vindt U HIER.

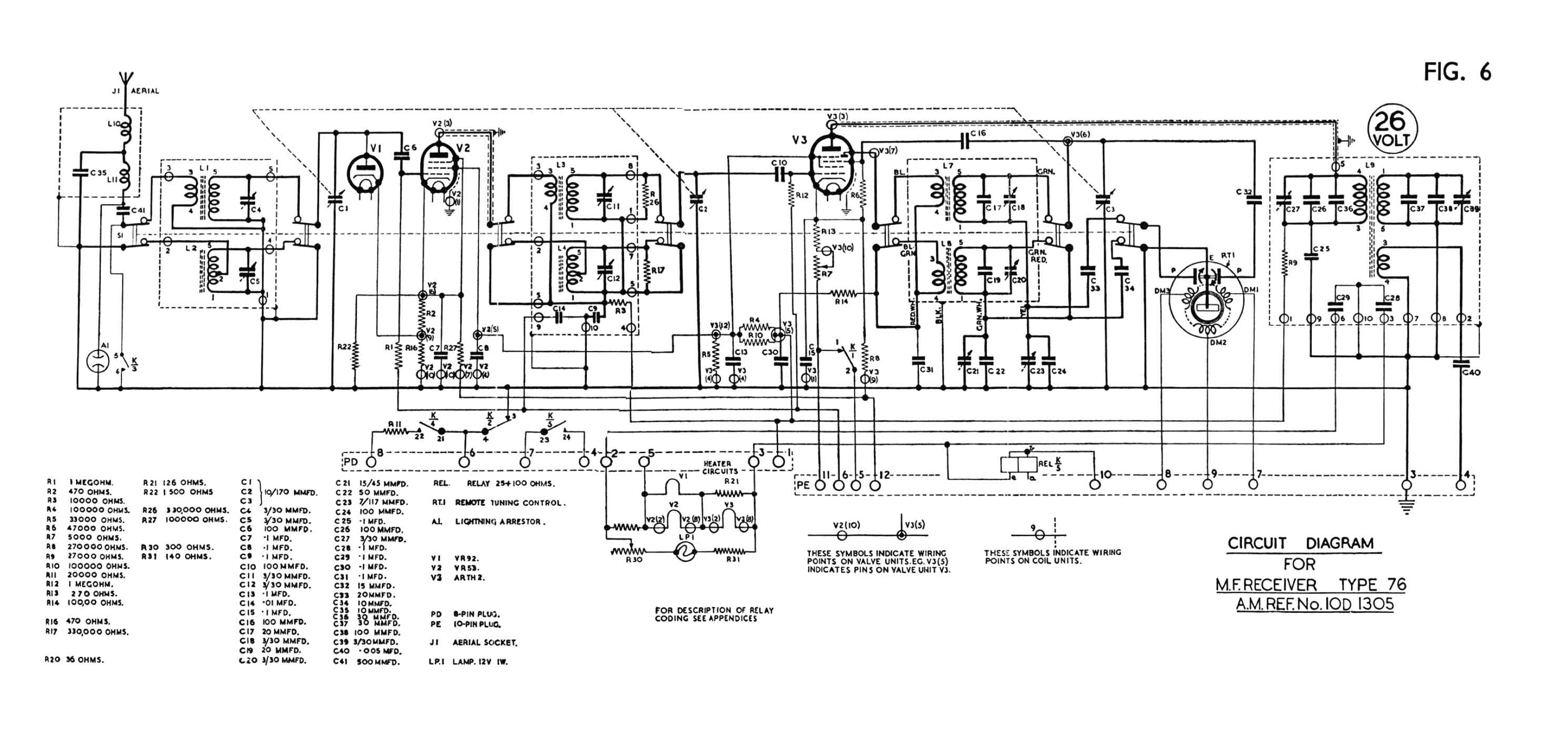

De 26 Volt uitvoering.

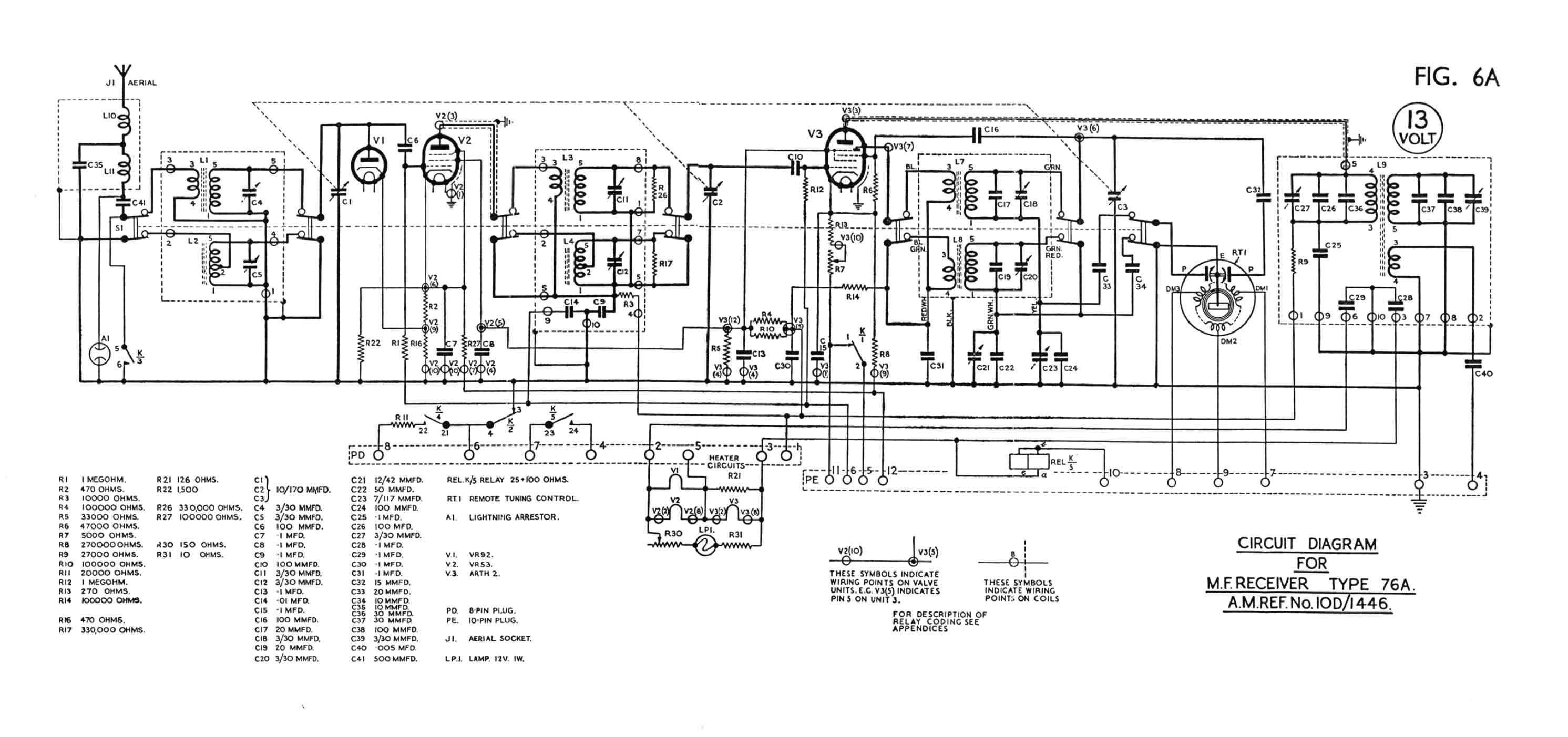

En hier nog de 13 Volt-versie.
