De HF-ontvanger Type 78.
Het bereik van de ze ontvanger is in twee stukken opgedeeld, het laagste bereik loopt van 2,4 tot 5,9 MHz en het hoogste deel van 5,8 tot 13 MHz. Aan de kleur van de inicator boven de keuzeschakelaar is te zien op wel bereik de ontvanger ingesteld is, rood is het hoge- en groen het lage-bereik. De ontvanger bestaat uit een frontend met twee HF-kringen met versterkers en aan de ingang een limiter. Het uitgangssignaal gaat naar een mixer met een oscillator. Verder is er nog een kristal-calibrator die op 100 kHz oscilleert. Met een keuzeschakelaar kan deze calibrator zowel voor de HF- als de MF-ontvanger gebruikt worden.
Het MF-signaal van 560 kHz gaat vervolgens naar de uitgangsconnector en wordt in de modulator-unit verder verwerkt. Dit heeft als voordeel dat dit gedeelte zowel voor de HF- als de MF-ontvanger kan worden benut.
Door op de afbeeldingen te klikken verkrijgt u in een apart venster een vergroot beeld.

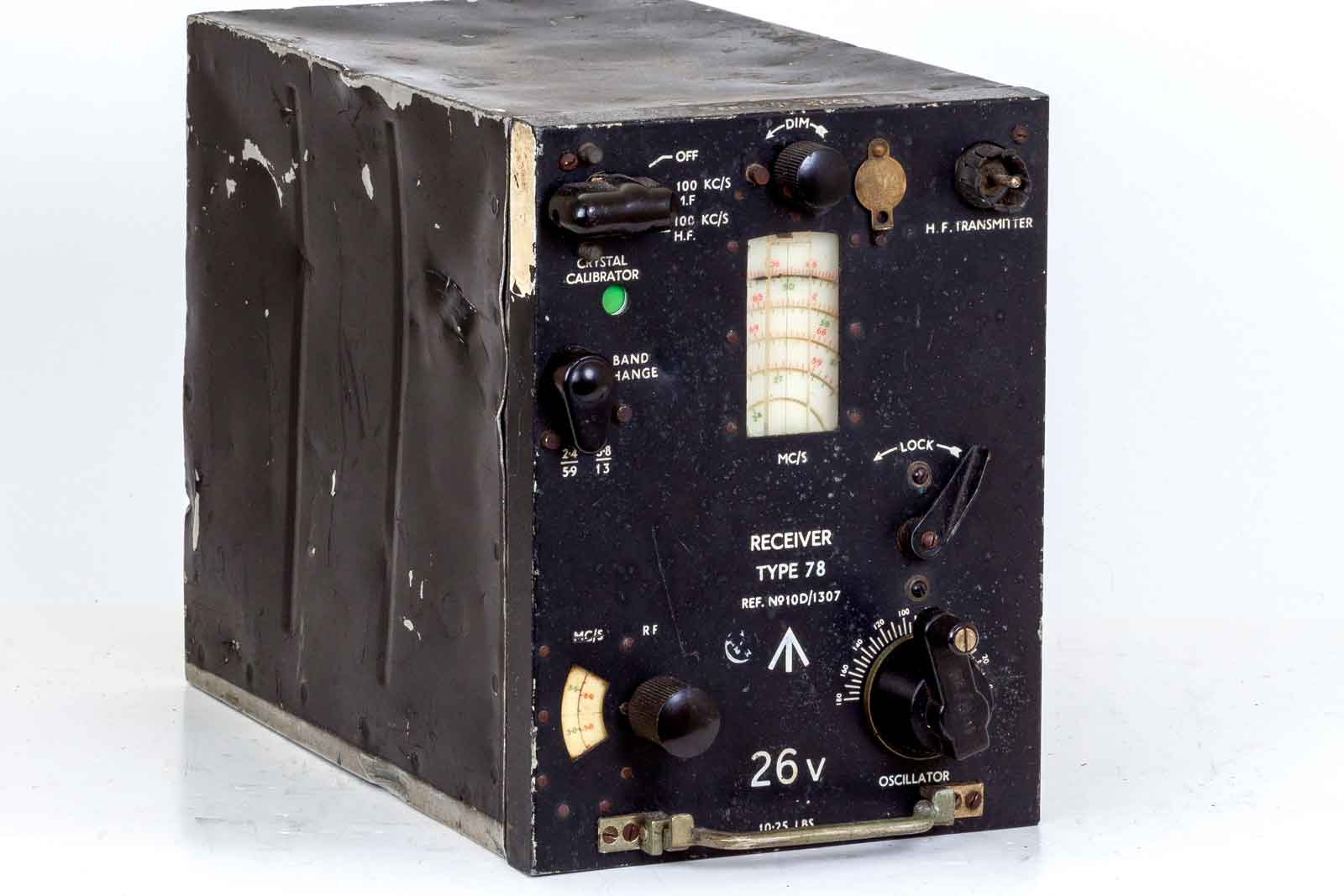

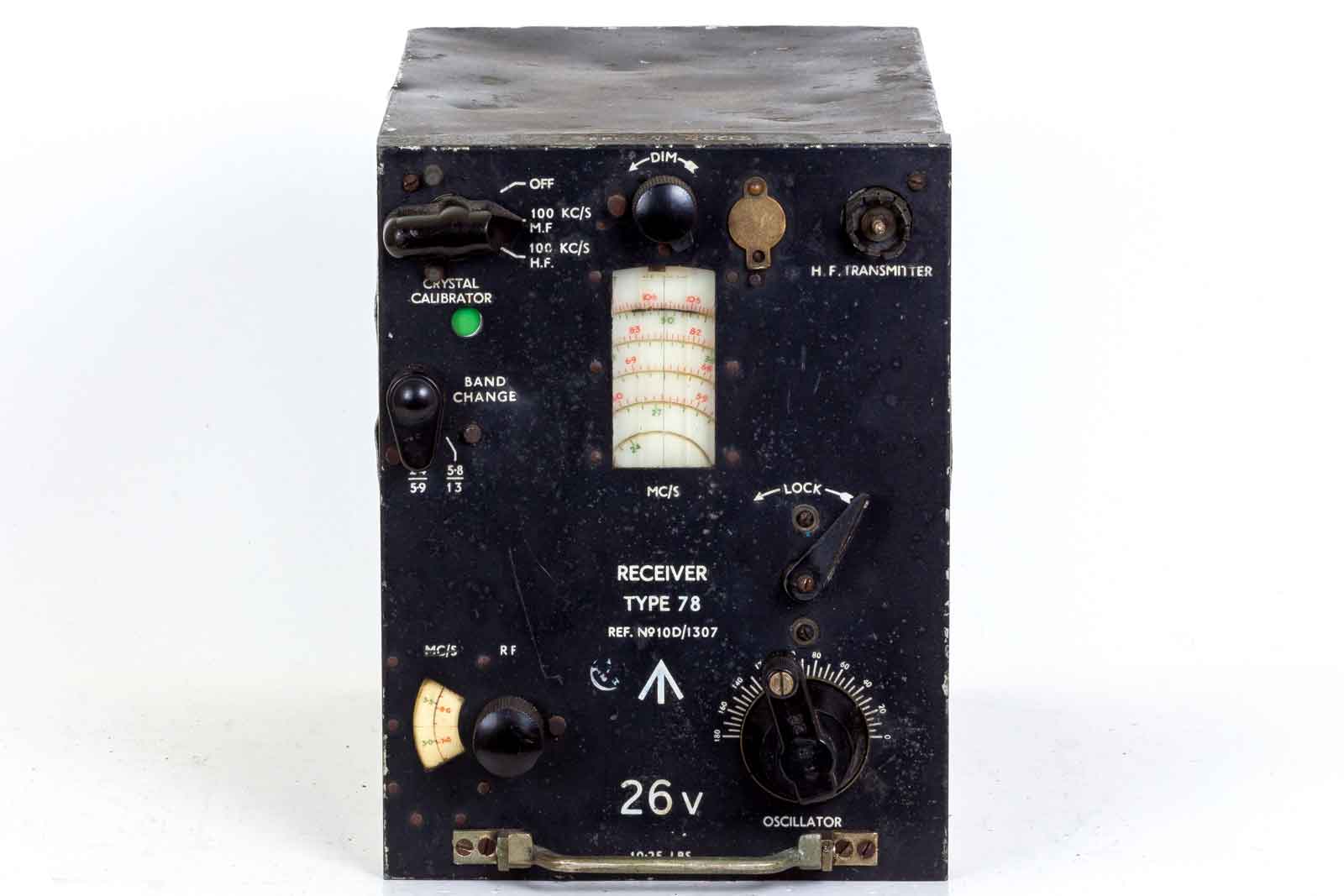

Het vooraanzicht van de 26 Volt versie. Er bestaat natuurlijk ook nog een 13 Volt uitvoering.
Op de schalen zijn de beide bereiken in de overeenkomstge kleur van de keuze-schakelaar gedrukt, rood en groen dus.

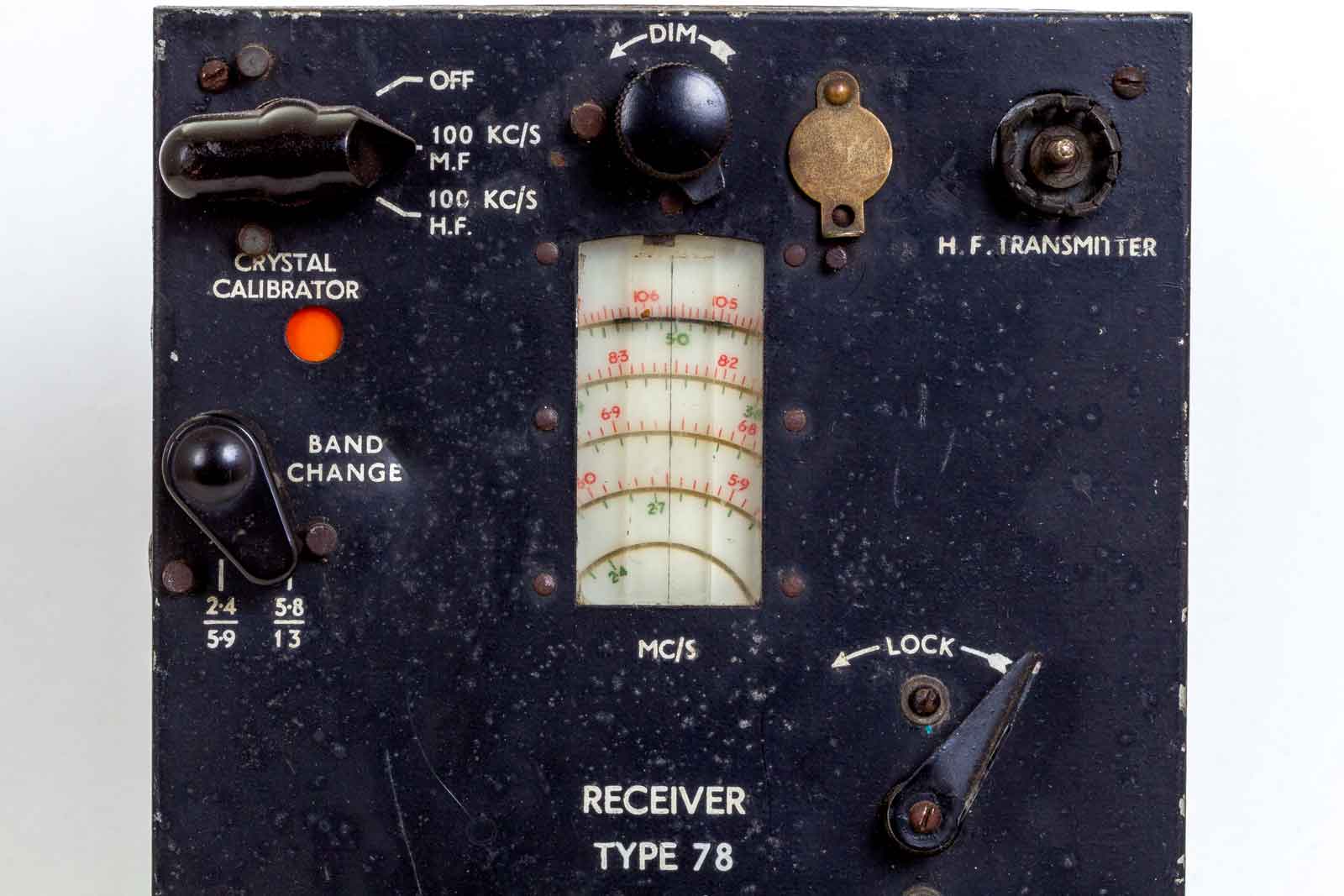

Op deze foto een detail van de bovenste helft.

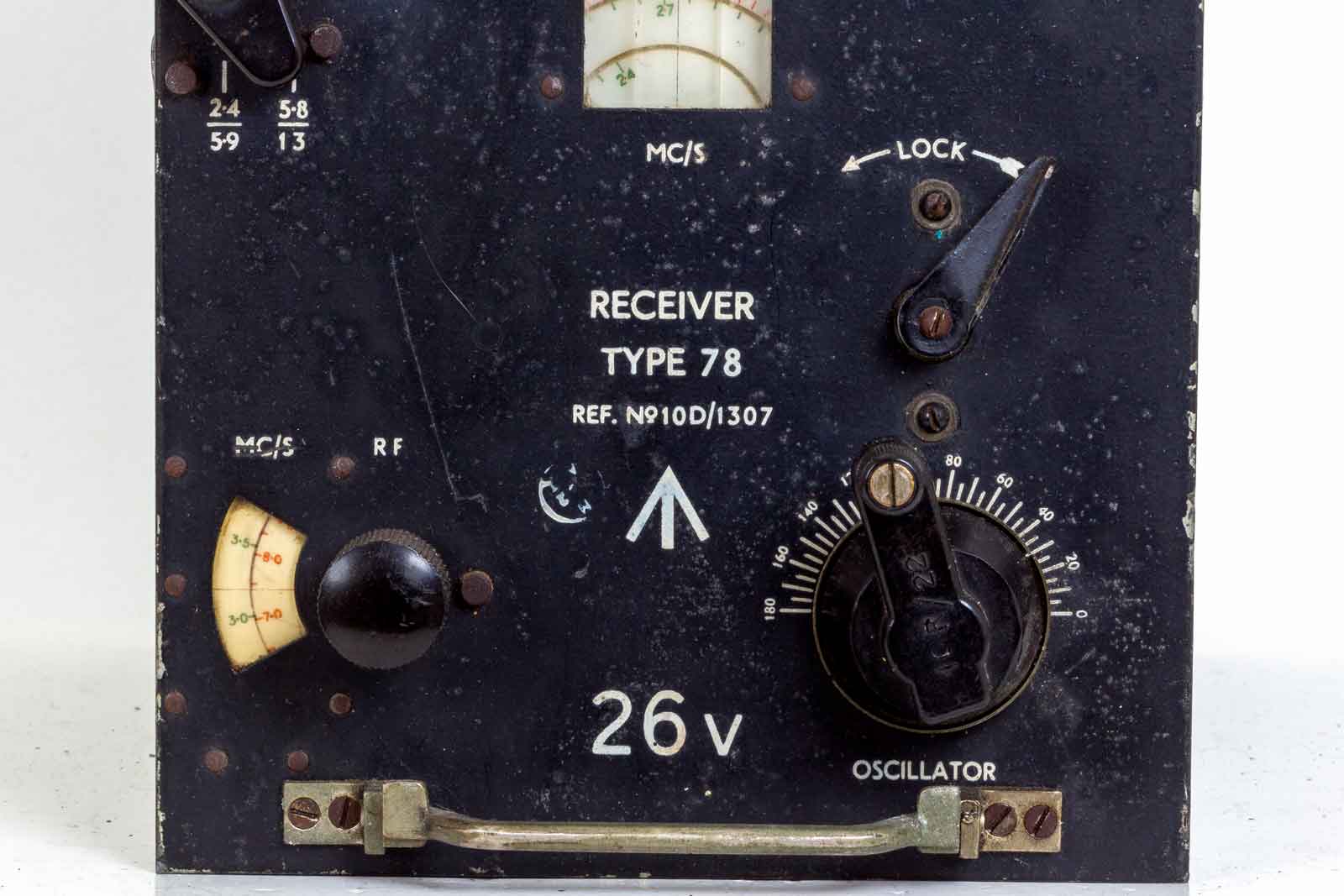

Het onderste deel met handvat dat tevens dienst doet voor de vergrendeling in het rack.

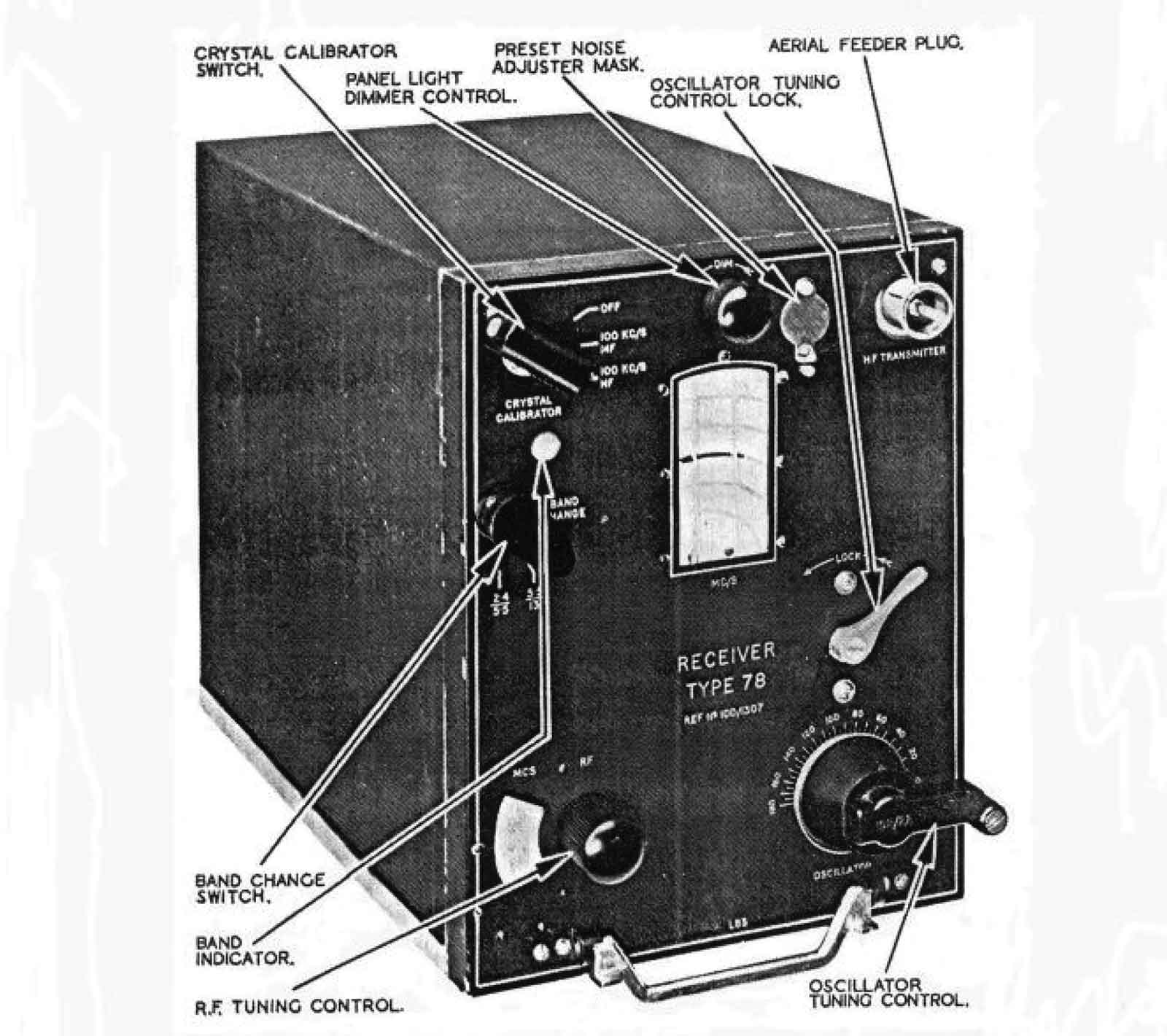

Op bovenbstaande afbeelding de functies van alle elementen op het frontpaneel.

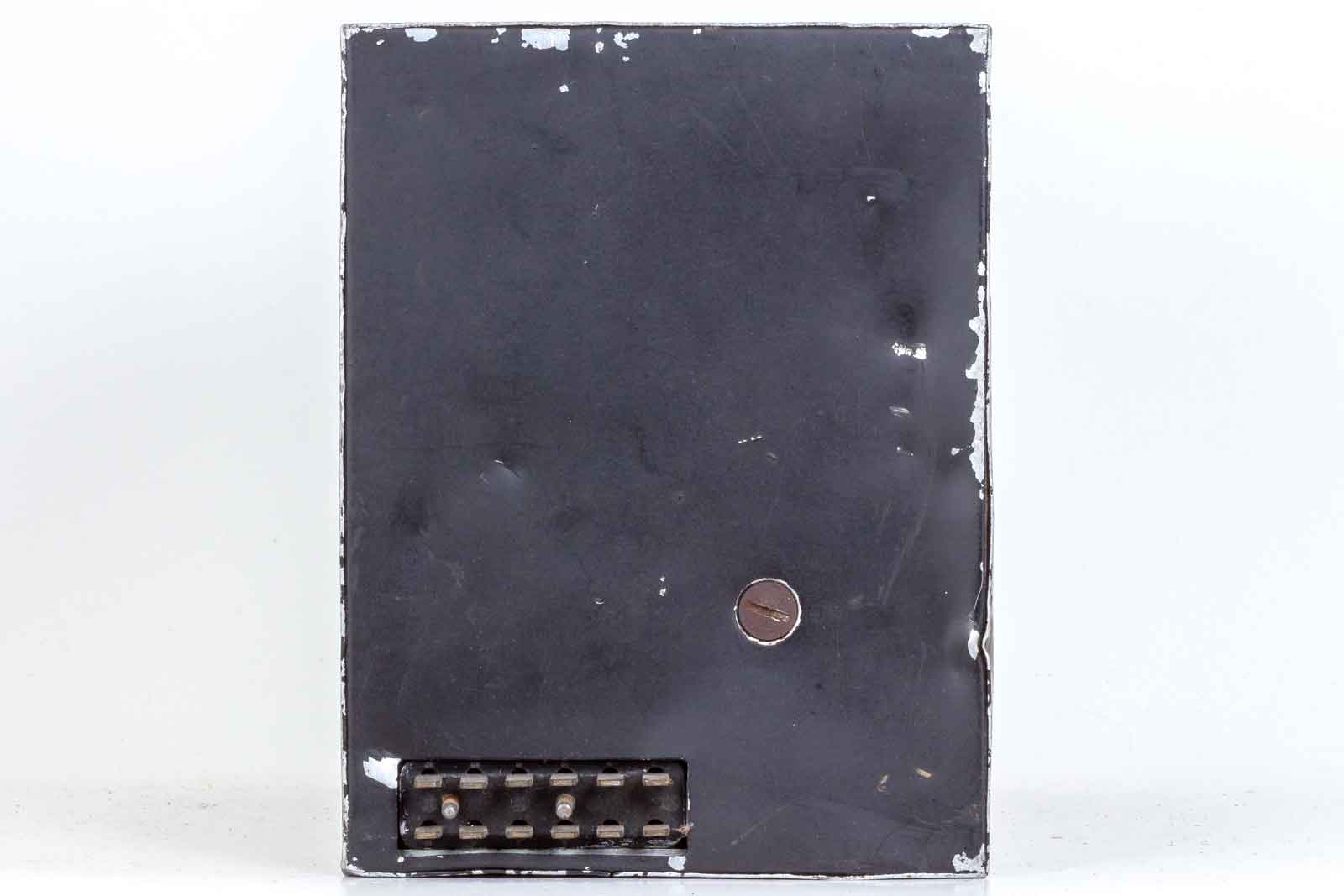

De achterkant met aansluitconnector, een 12 polige Jones-plug. Verder een schroef waarmee de complete behuizing kan worden vergrendeld.

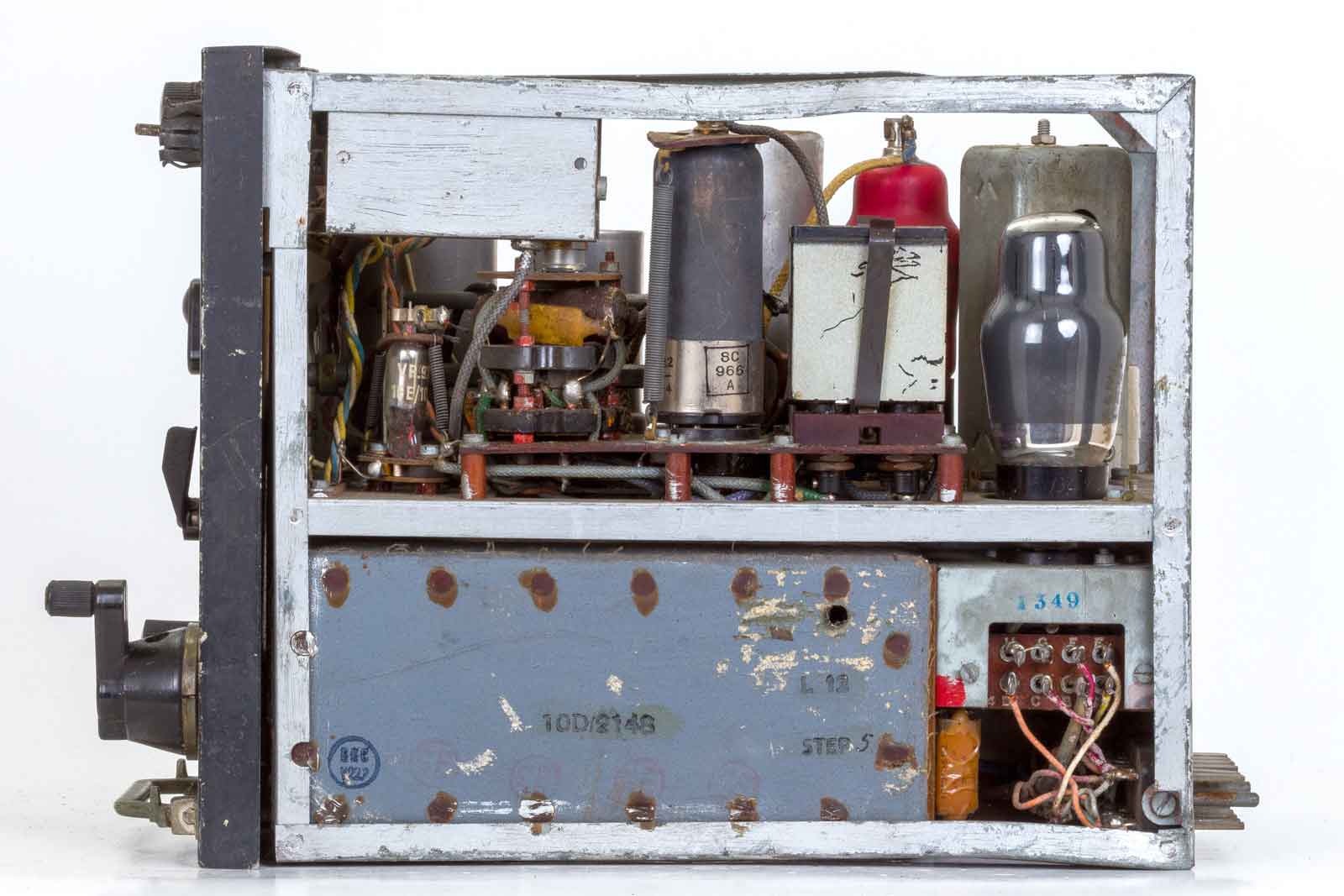

Op de rechter kant is de kristal-calibrator te zien met het witte kristall van 100 kHz.

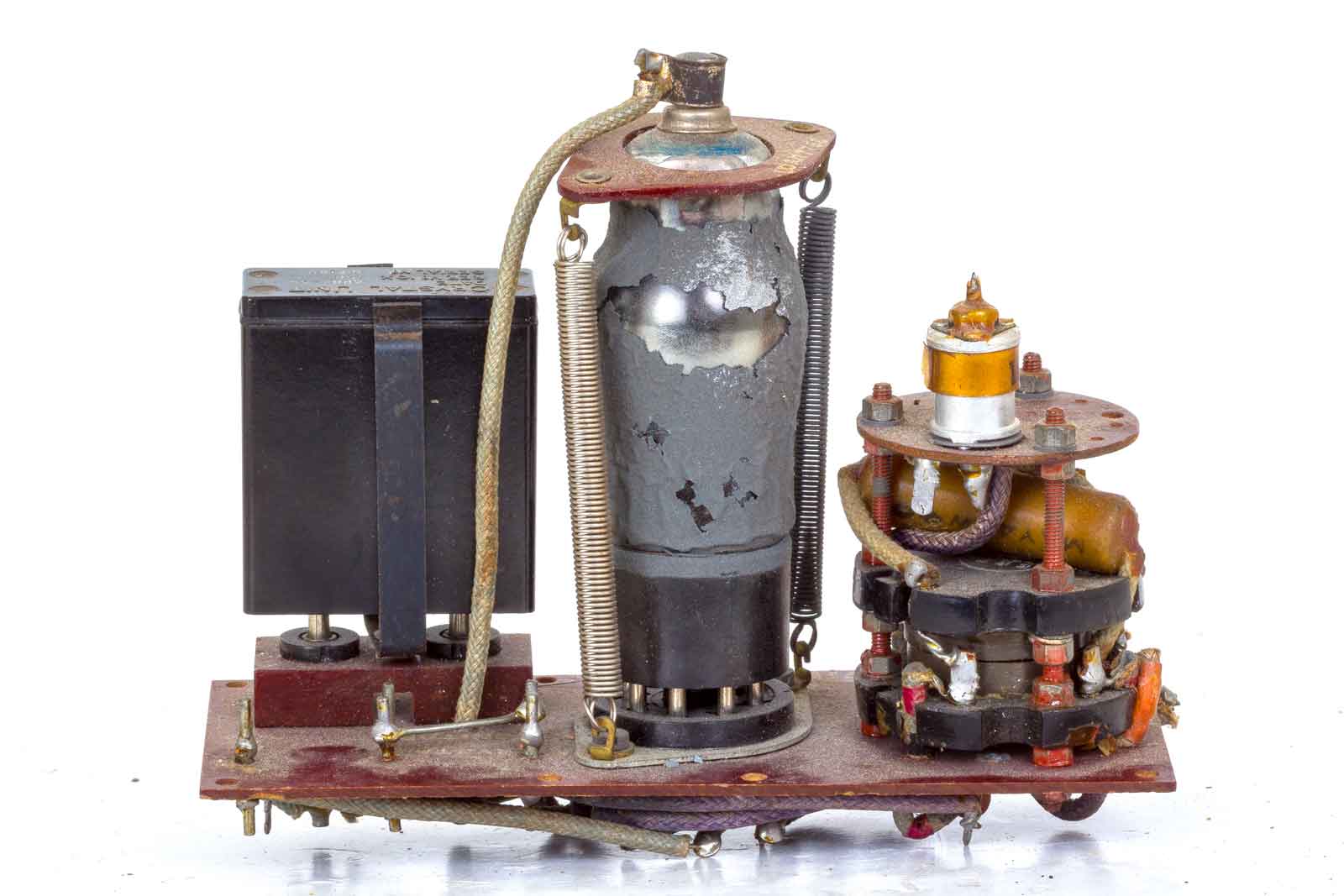

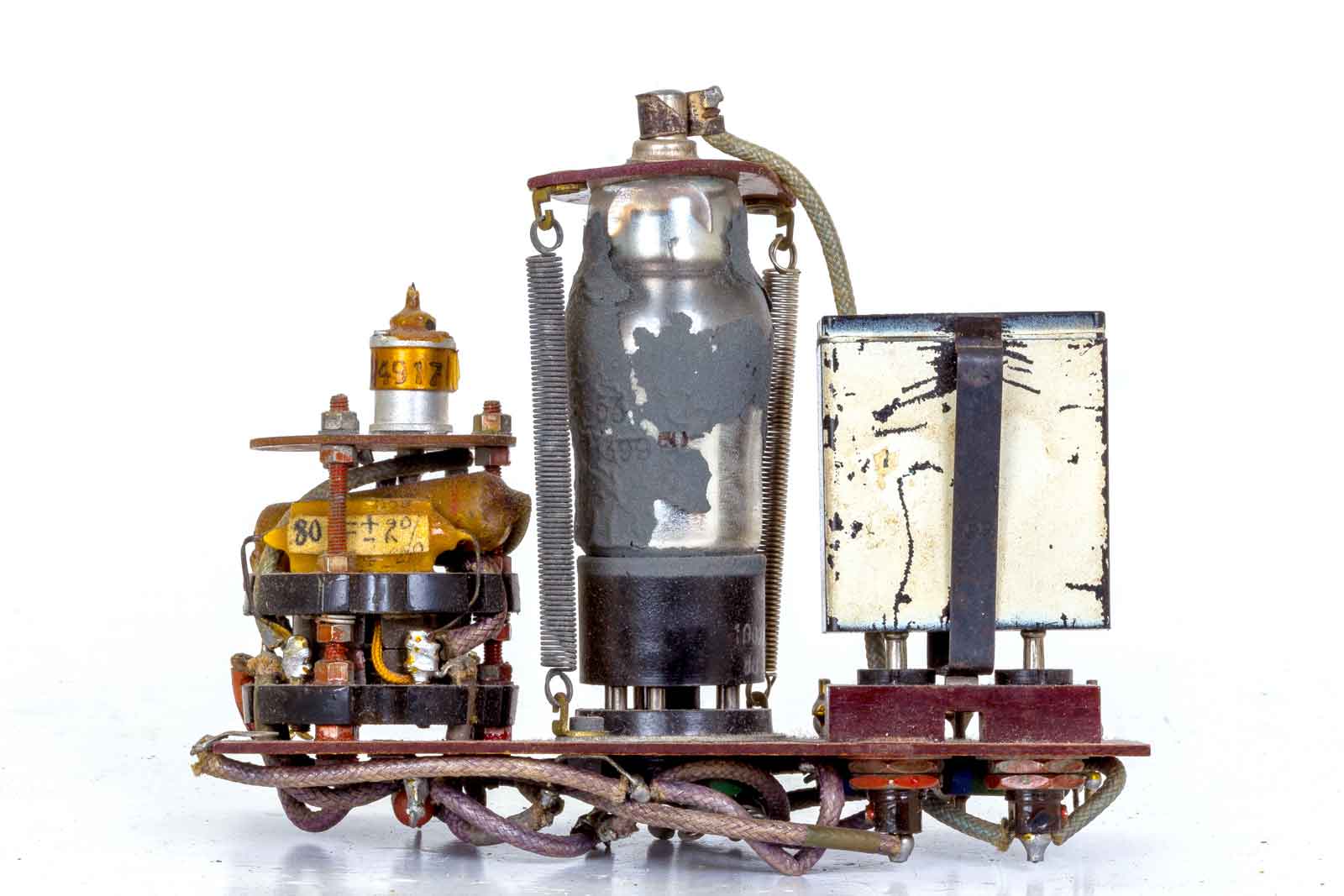

Een opname van de calibrator die in zijn geheel dedemonteerd kan worden.

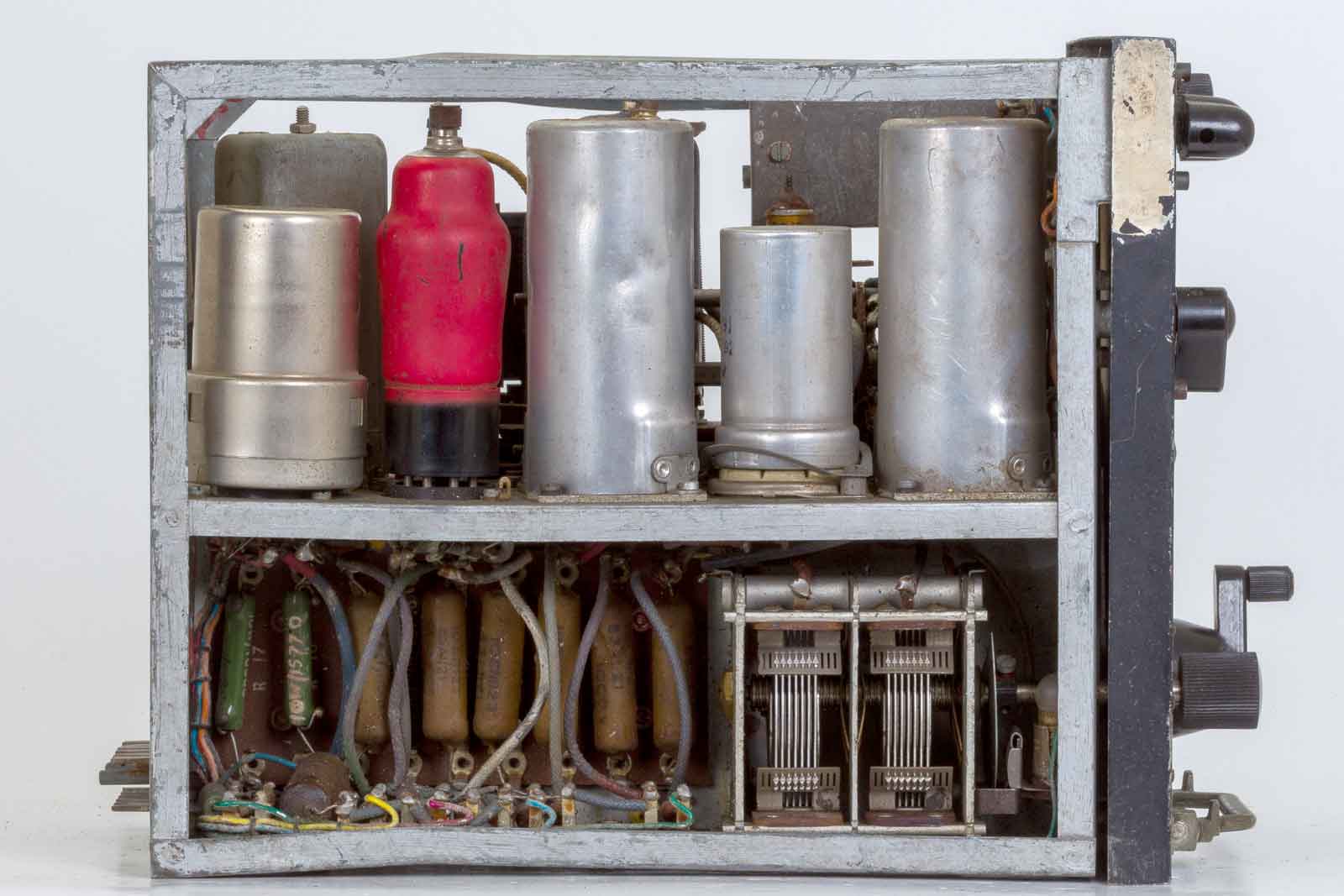

De ander kant van de unit.

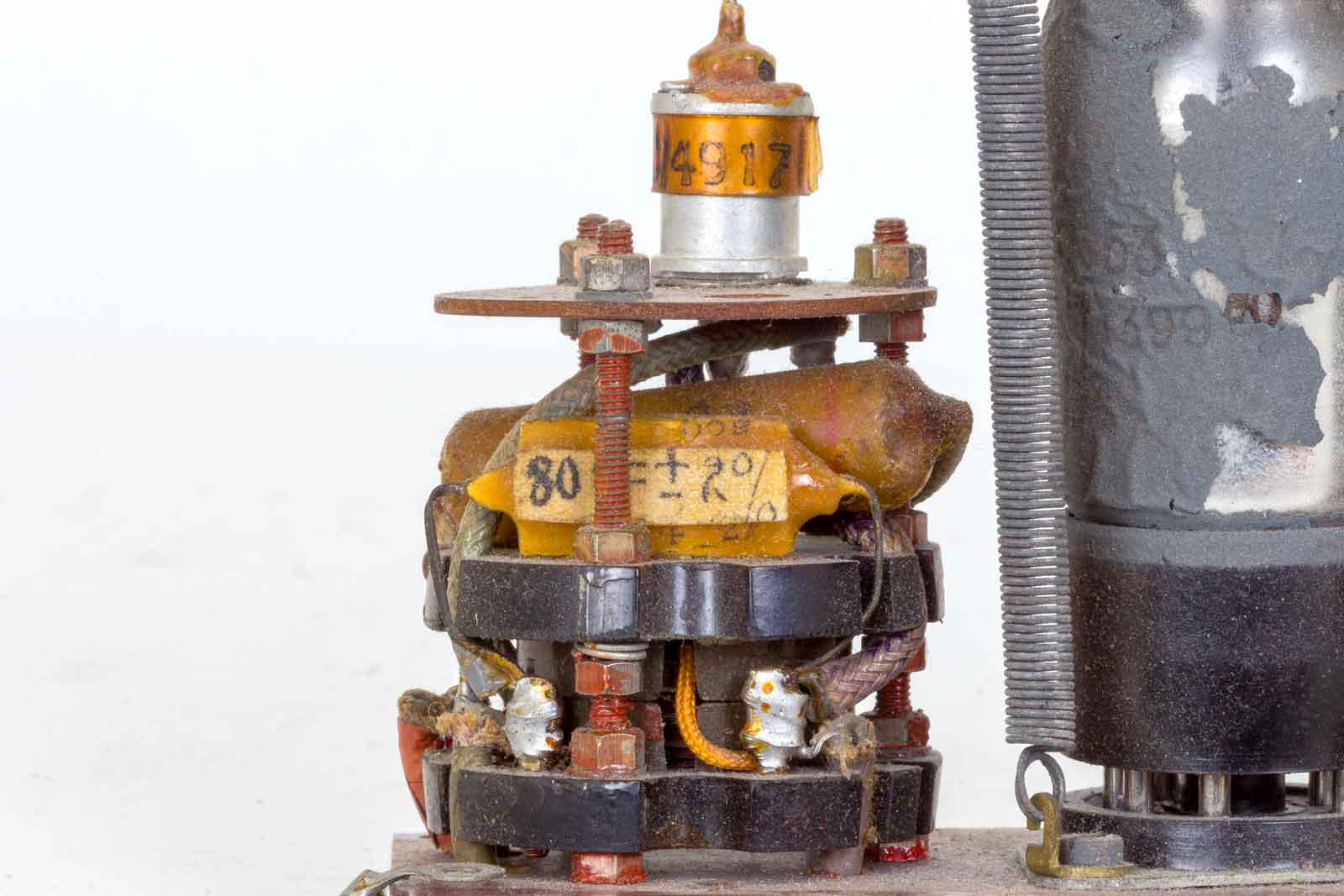

Op deze foto de oscillatorkring van de calibrator.
De linker zijde van het toestel.

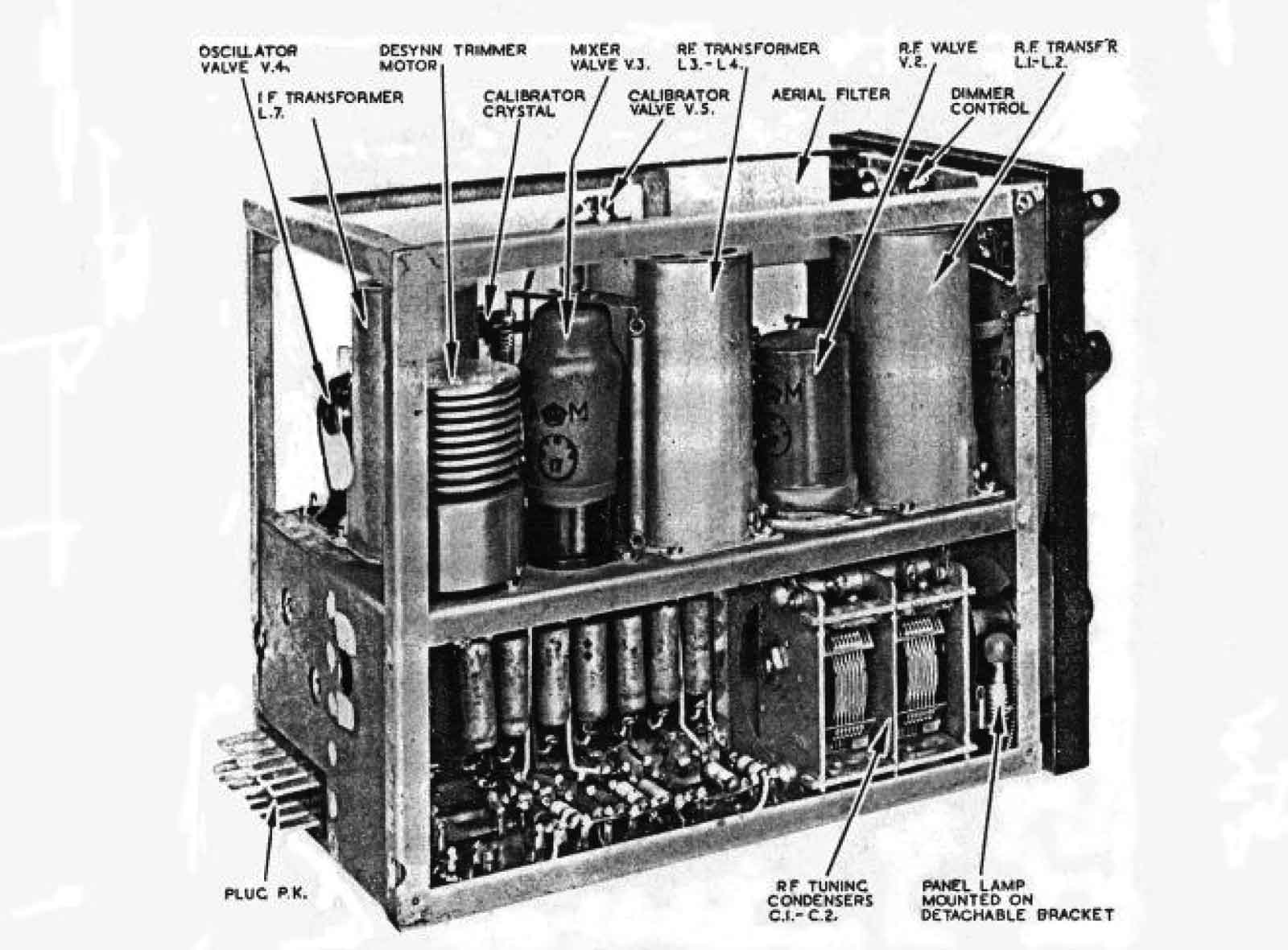

Hier is te zien waartoe de componenten dienen.

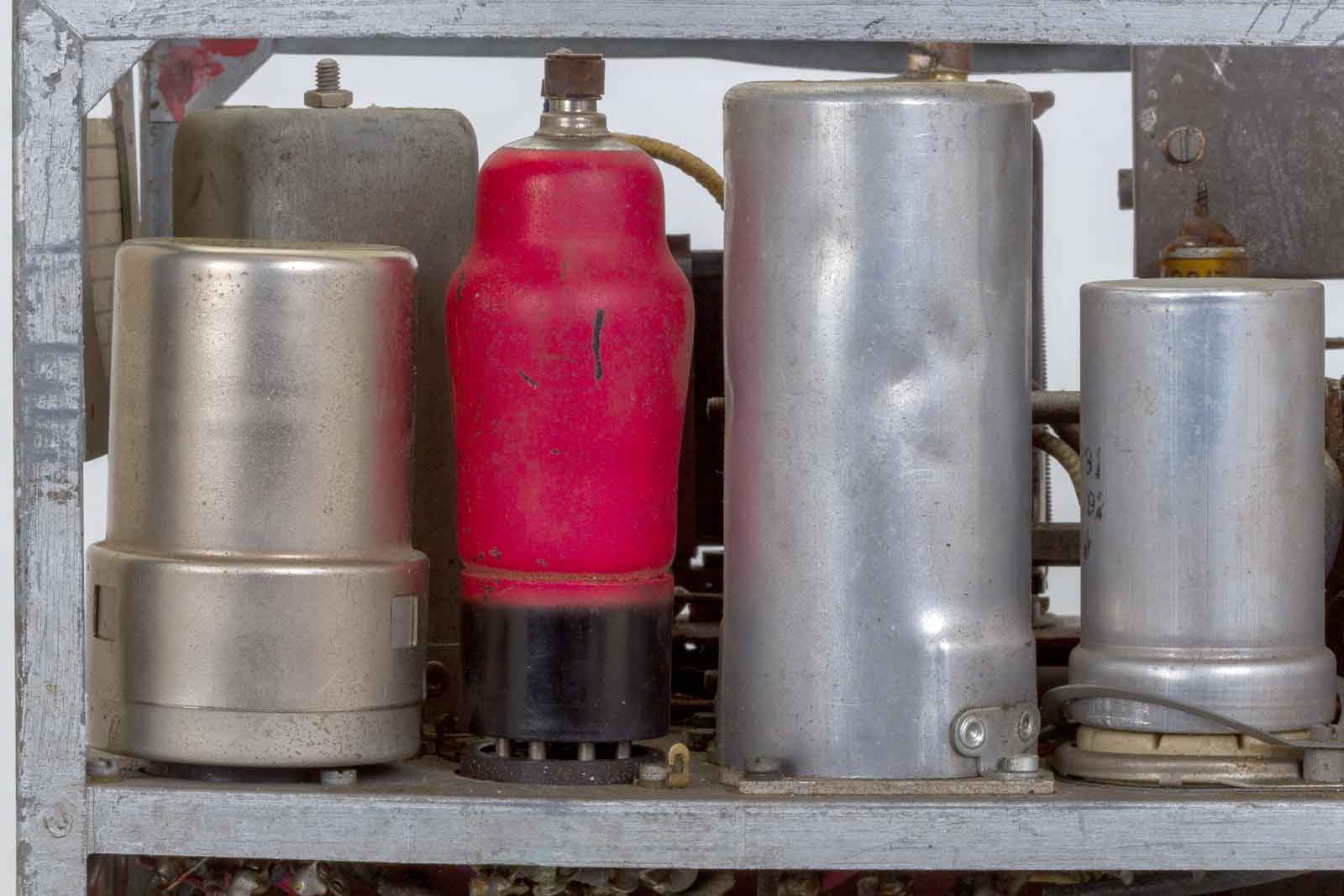

Geheel links de Desynn-trimmer met daarnaast de rode mixer-buis ( ARTH2) met rechts daarvan de tweede RF-trafo. Dan volgt de eerste HF-buis (VR53) met de eerste HF-trafo. EEn beschrijving van het Desynn-systeem vindt U HIER.

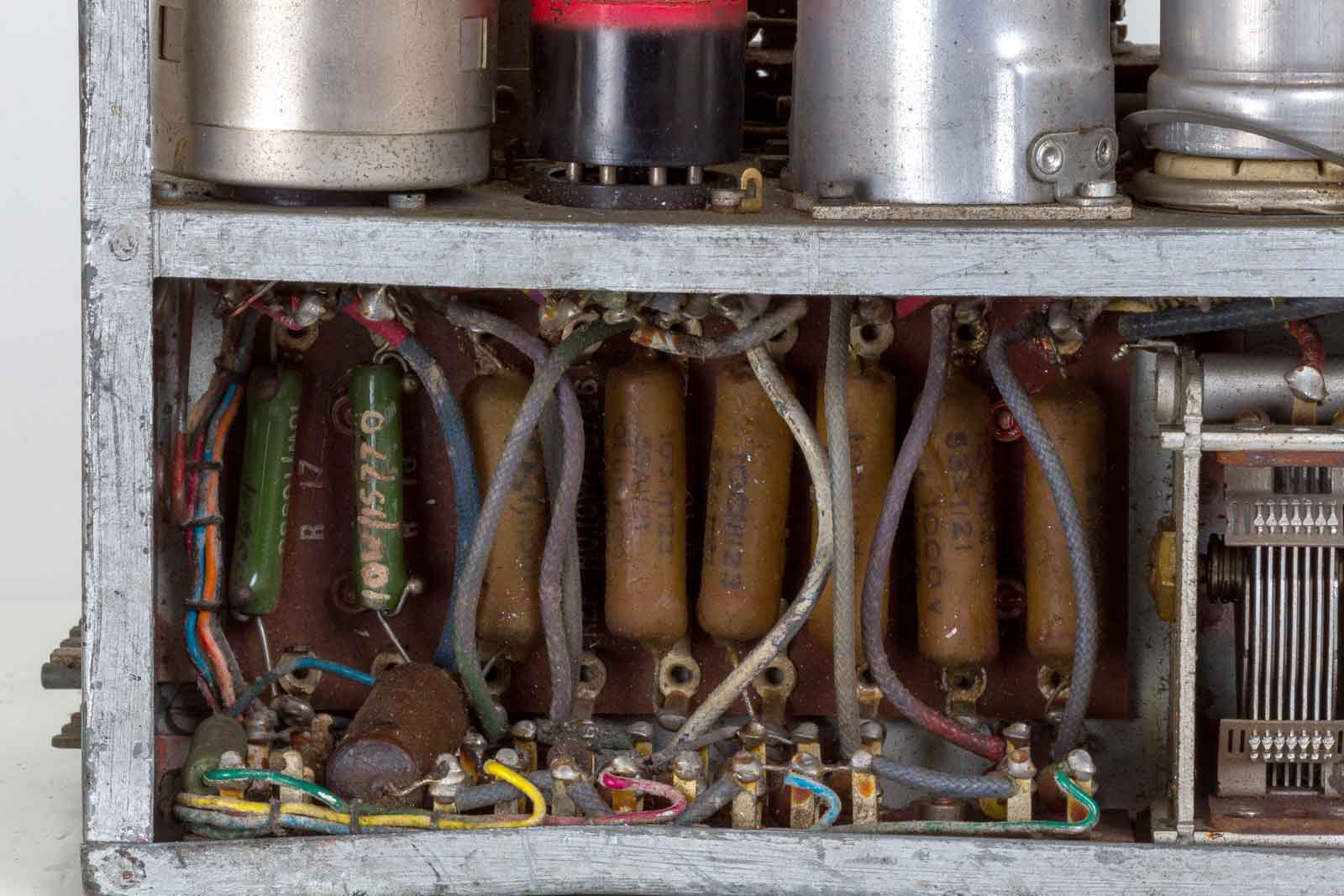

Een gedeelte van de weerstanden en condensatoren, keurig op twee montage-bordjes.

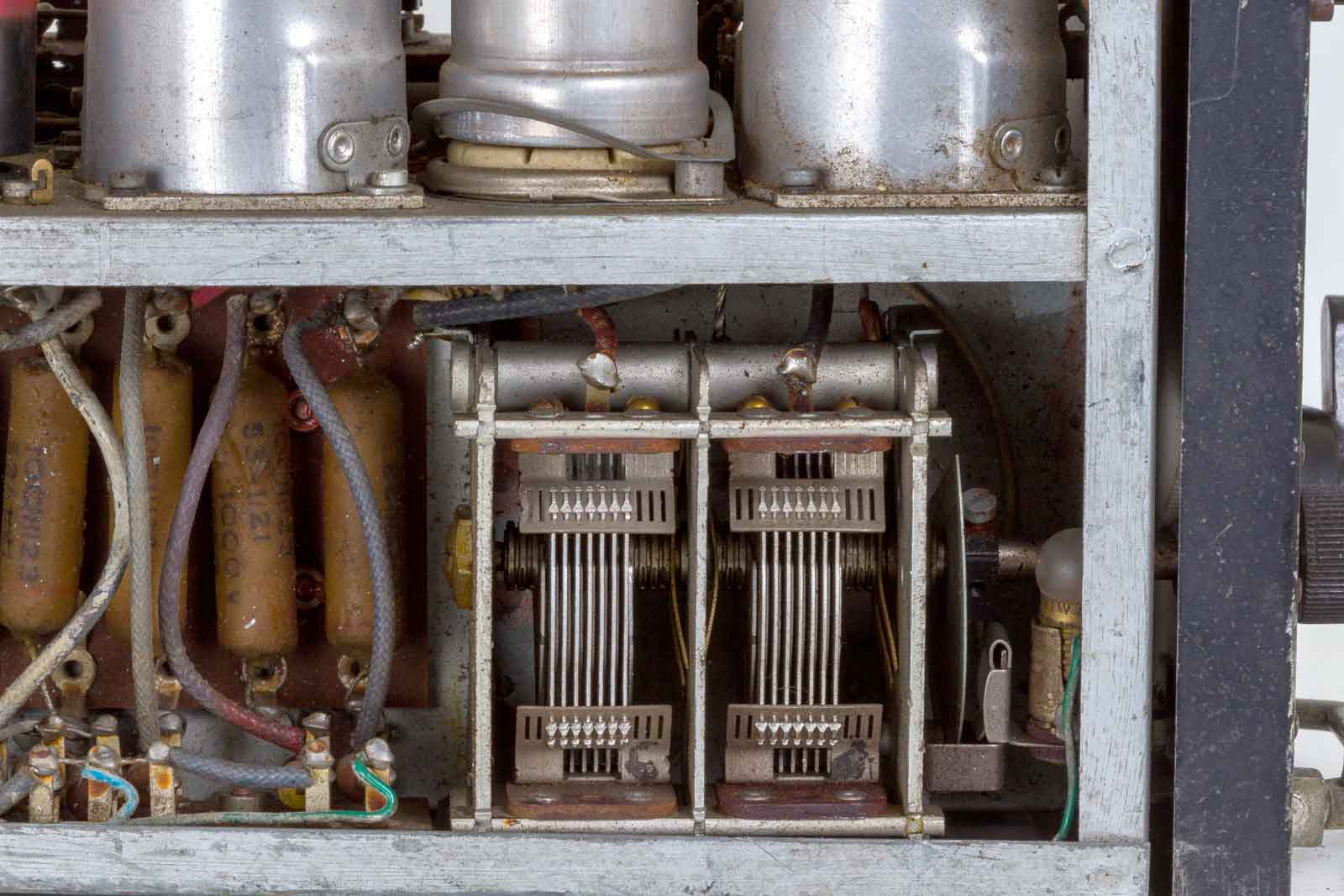

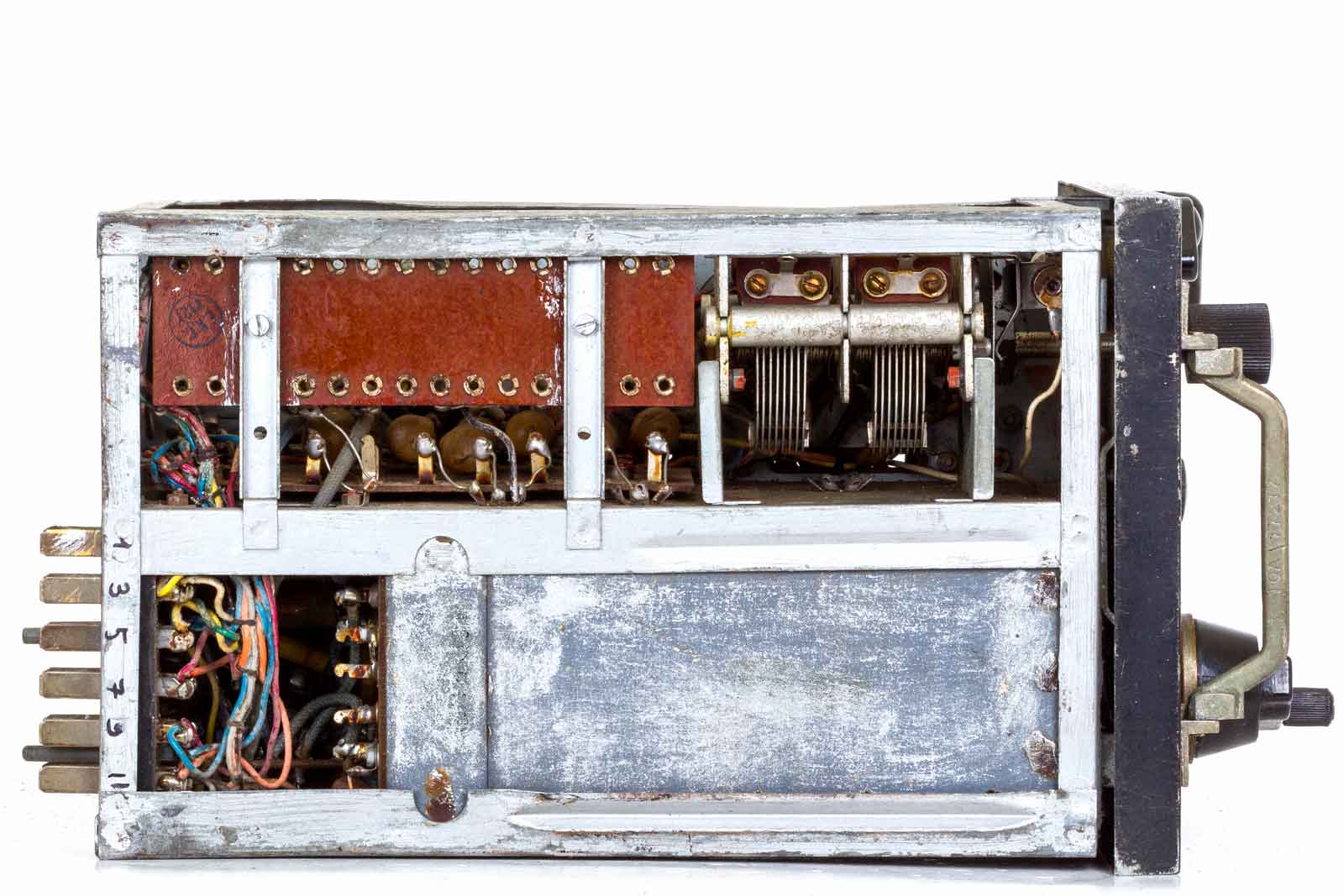

Hier is de tweevoudige afstem-C te zien, deze dient alleen voor de HF-kringen.

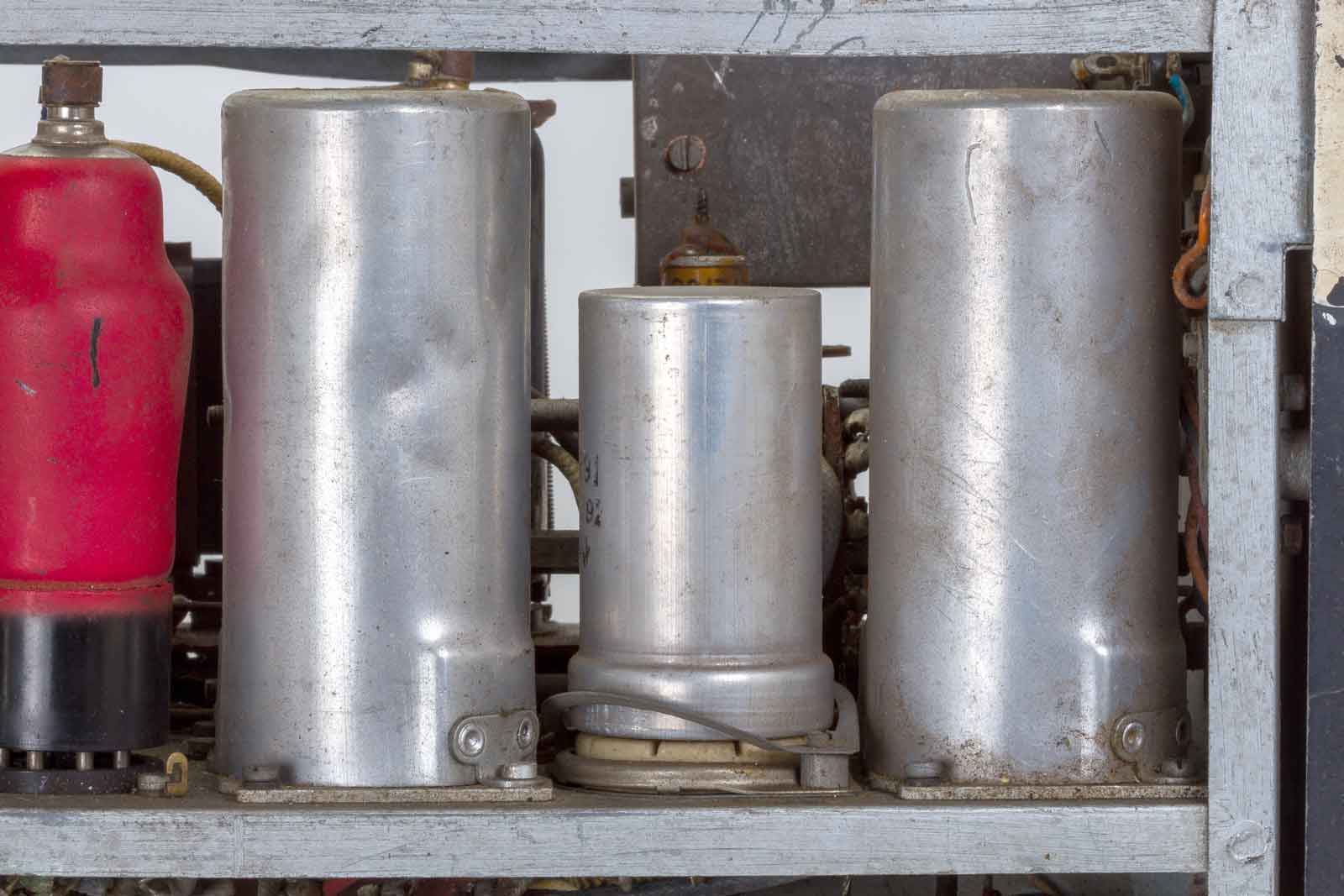

Nogmaals MF-trafo, dan de HF-buis en de HF-trafo.

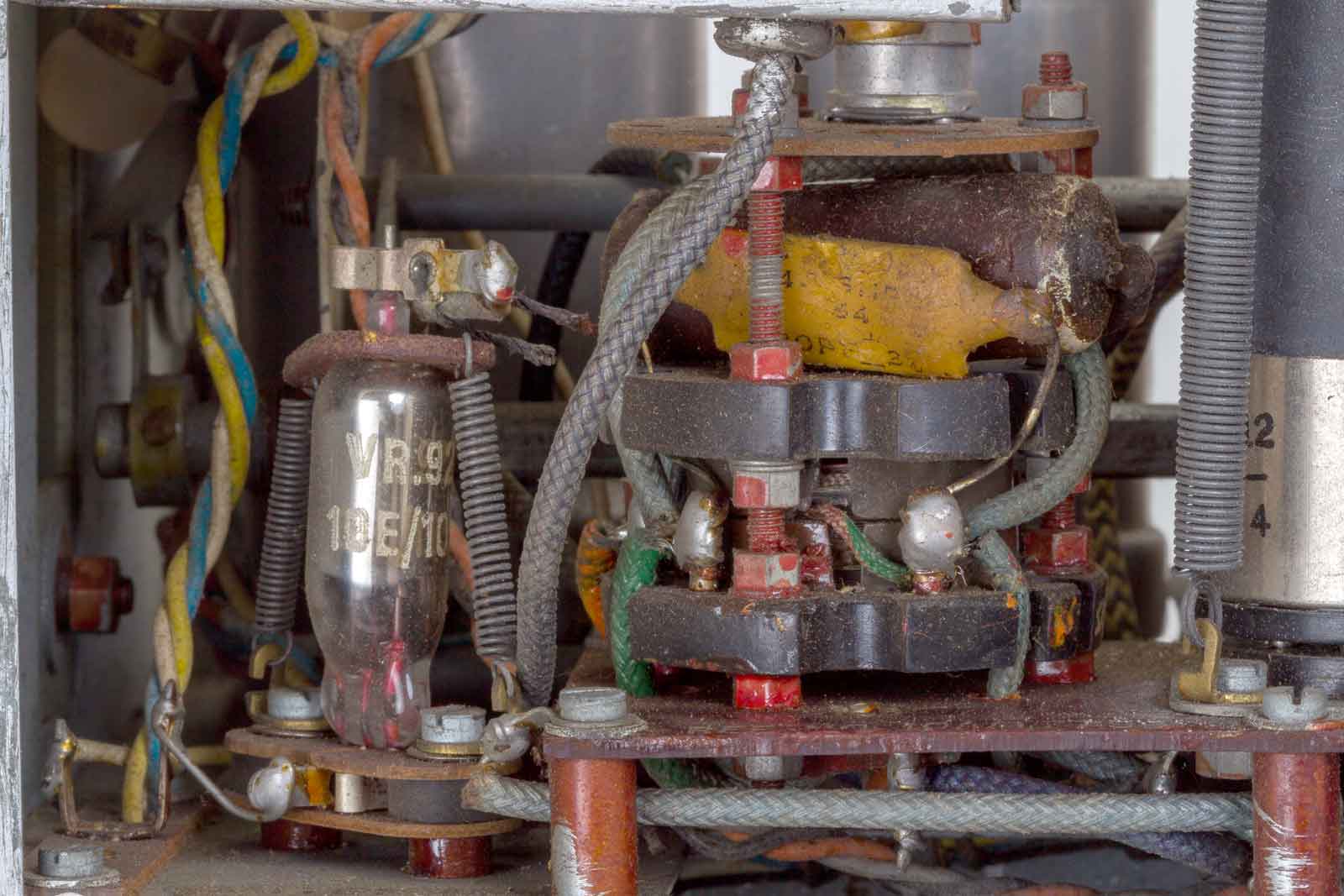

Hier is de diode (VR92) van de limiter te zien en rechts een deel van de calibrator.

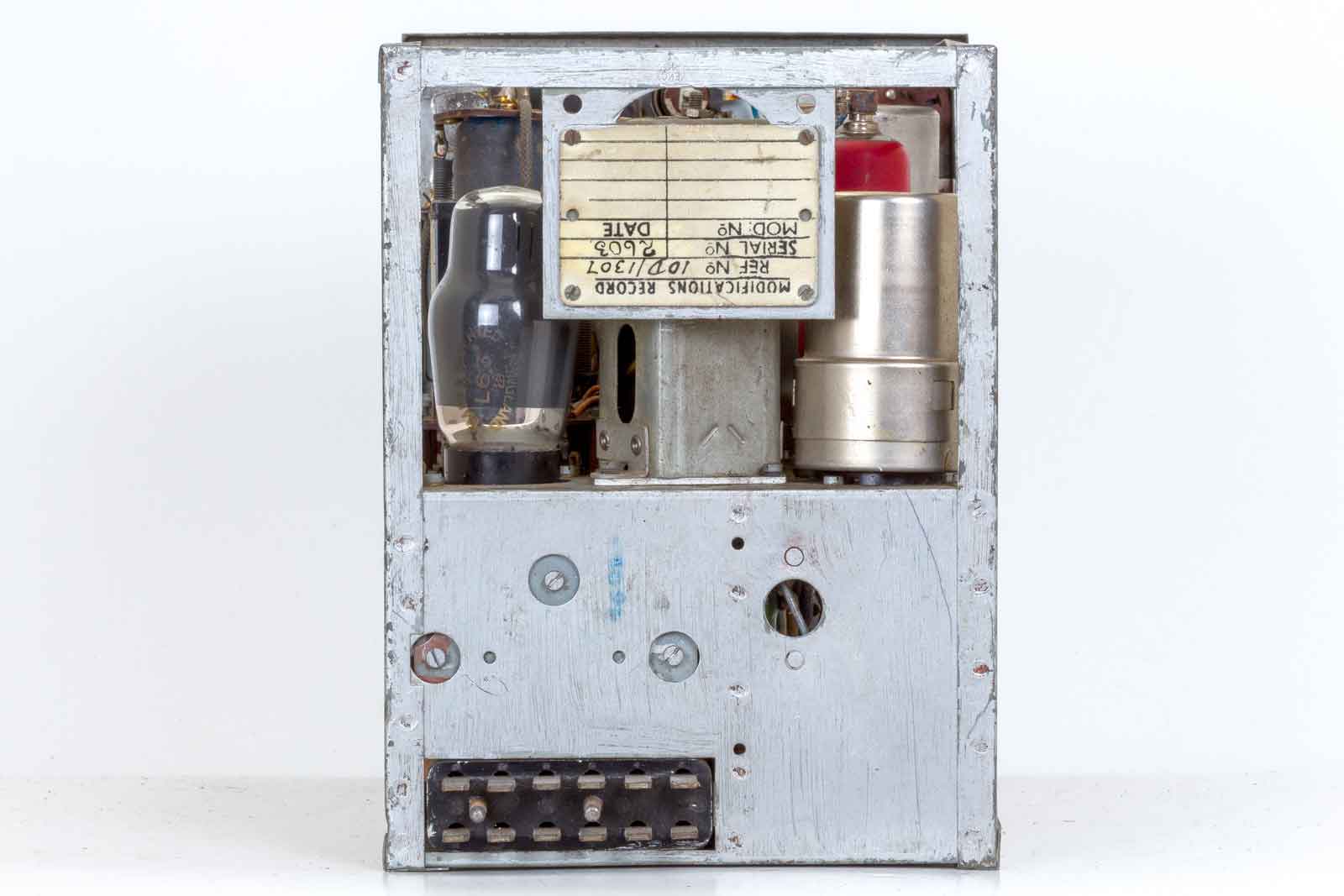

De achterkant met de oscillatorbuis, de MF-transformator en de Desynn-trimmer. De oscillator wordt afgestemd met een uitgekiend systeem van variabele-spoelen. De Desynn-trimmer dient alleen voor de fijnafstemming en is van uit de controlboxes te bedienen. Een zogenaamde elektrische as. De variatie bedraagt + of - 0,5% van de voor-ingestelde ontvangst-frequentie.

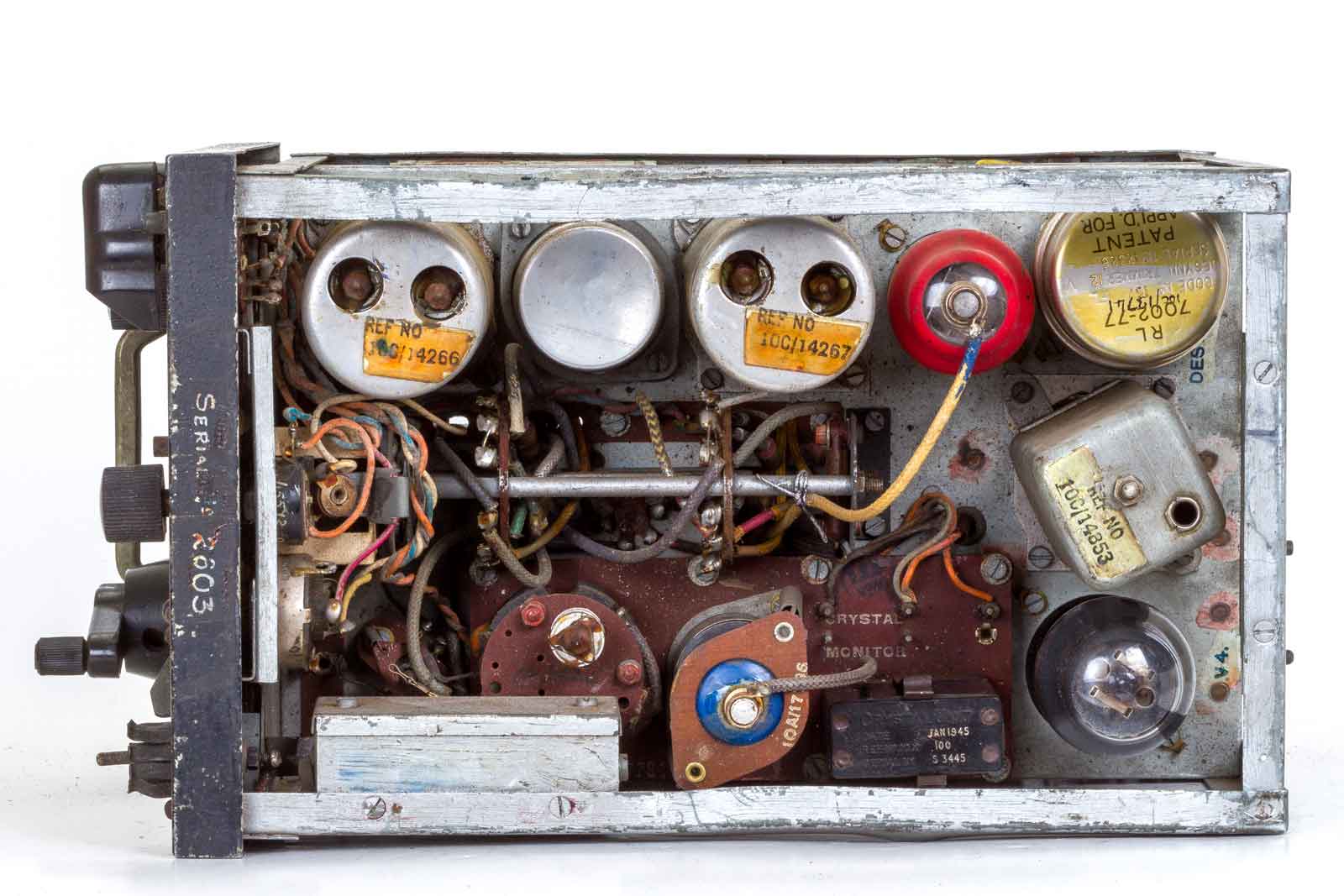

Bovenaanzicht van de ontvanger.

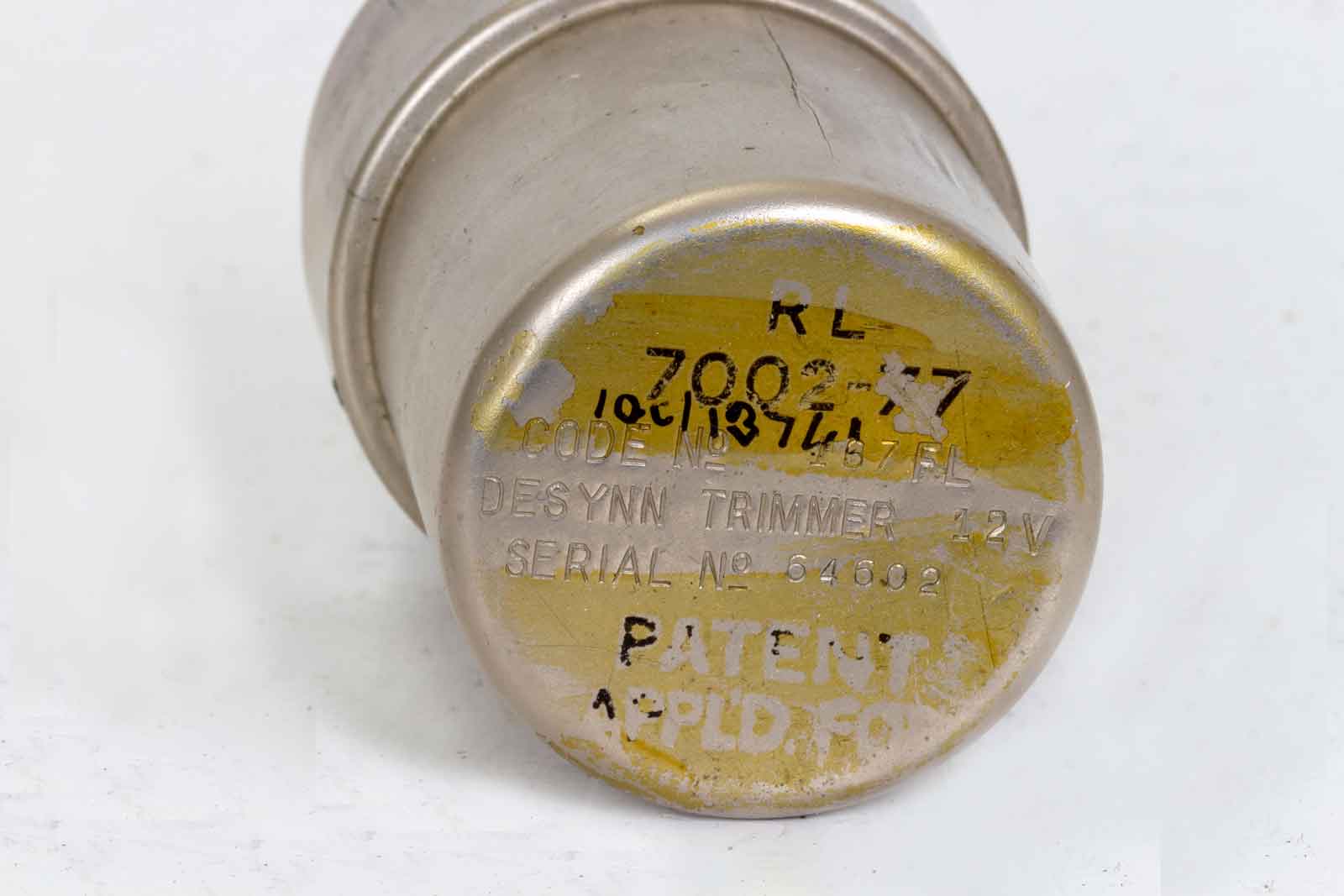

Desynn trimmer. de op afstand (electrisch) bestuurde frequentie fijnregeling. Met de control-unit kon de ingestelde frequentie met plus of min 0,5 % gevarieerd worden.
Onder de metalen kap bevindt zich het afstem-mechaniek van de local-oscillator die overigens in de beschrijving Beat-oscillator wordt genoemd.
De ontvanger is prima zonder Desynn-fijnregeling te gebruiken. Vroeger werd de combinatie Type-78 ontvanger met een achterset van een ARC-5 ontvanger BC-453, zie Combi-Type-78 en BC-543.

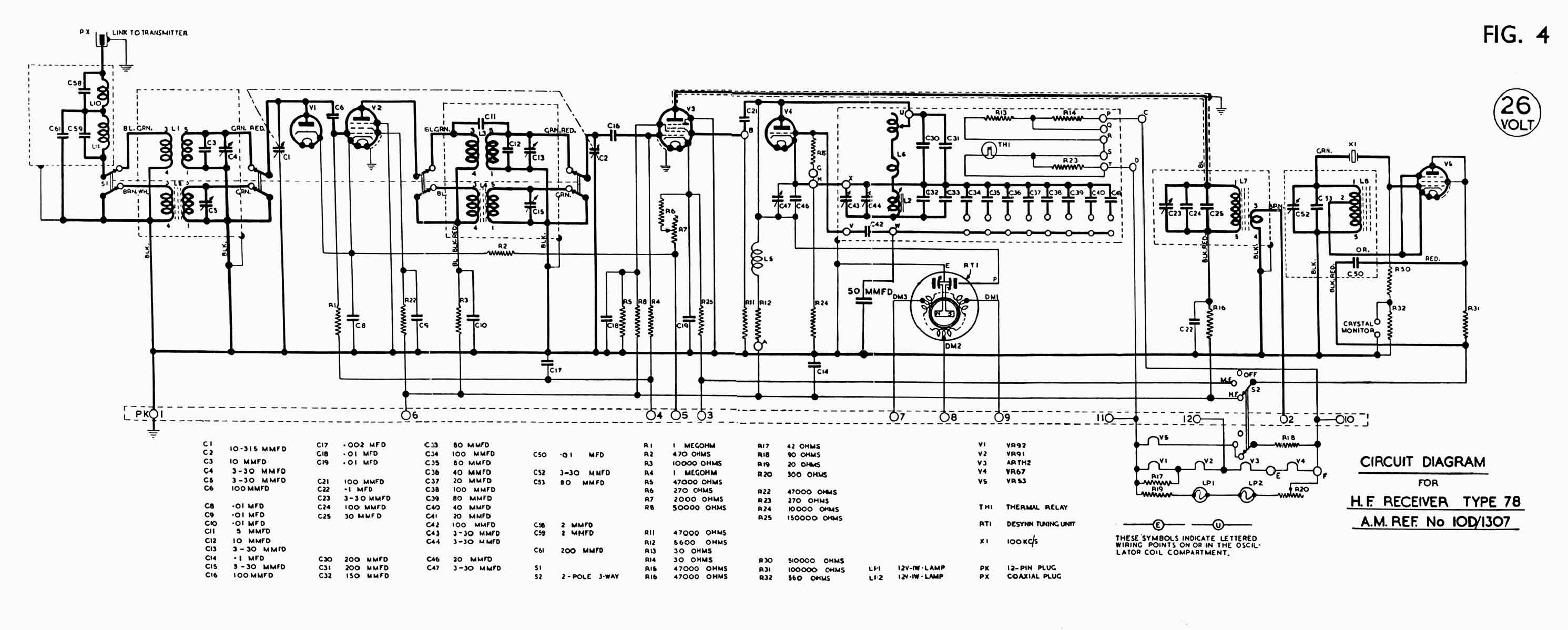

Het schema van de 26 Volt-uitvoering

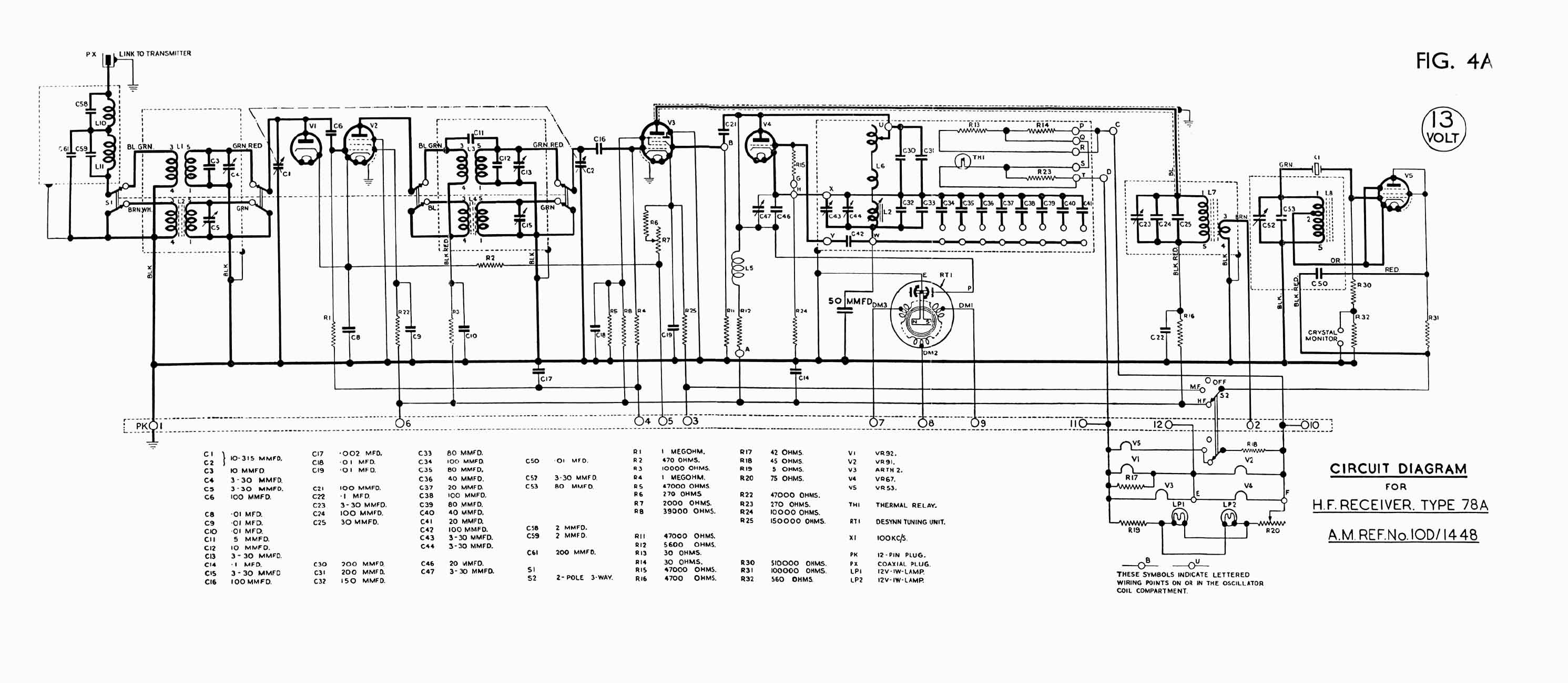

De 13 Volt-versie.
