De GD-1U is een griddipper die in Gloucester in Engeland werd gefabriceerd in 1963. Dit was de Europesche uitvoering, de Amerikaanse had een andere buis, een 6AF4 in plaats van de EC92. Er waren veel verschillende uitvoeringen van dit instrument, het begon met de 1A en de 1U was waarschijnlijk de laatste in deze uitvoering. Daarna kwamen de wat fraaiere instrumenten.

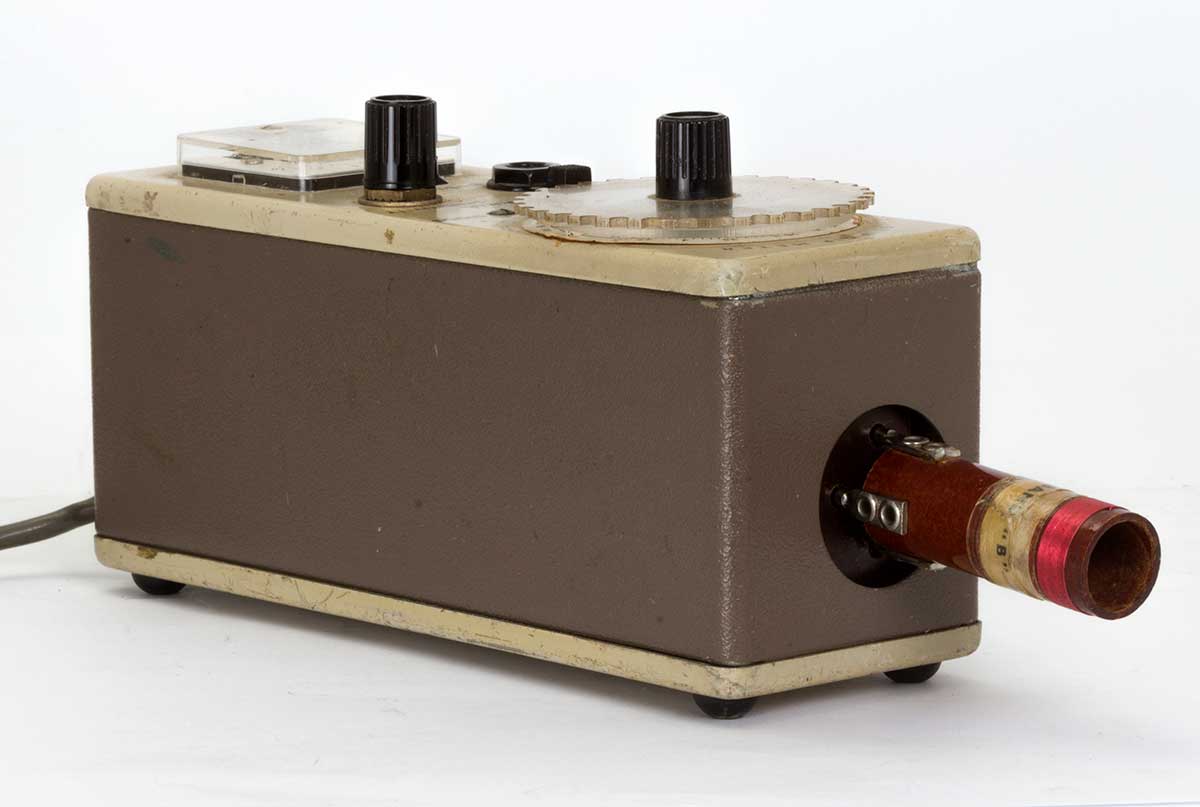

De dipper met de spoel in aanslag.
Dit exemplaar kan wel een poetsbeurtje gebruiken, dat komt nog wel.

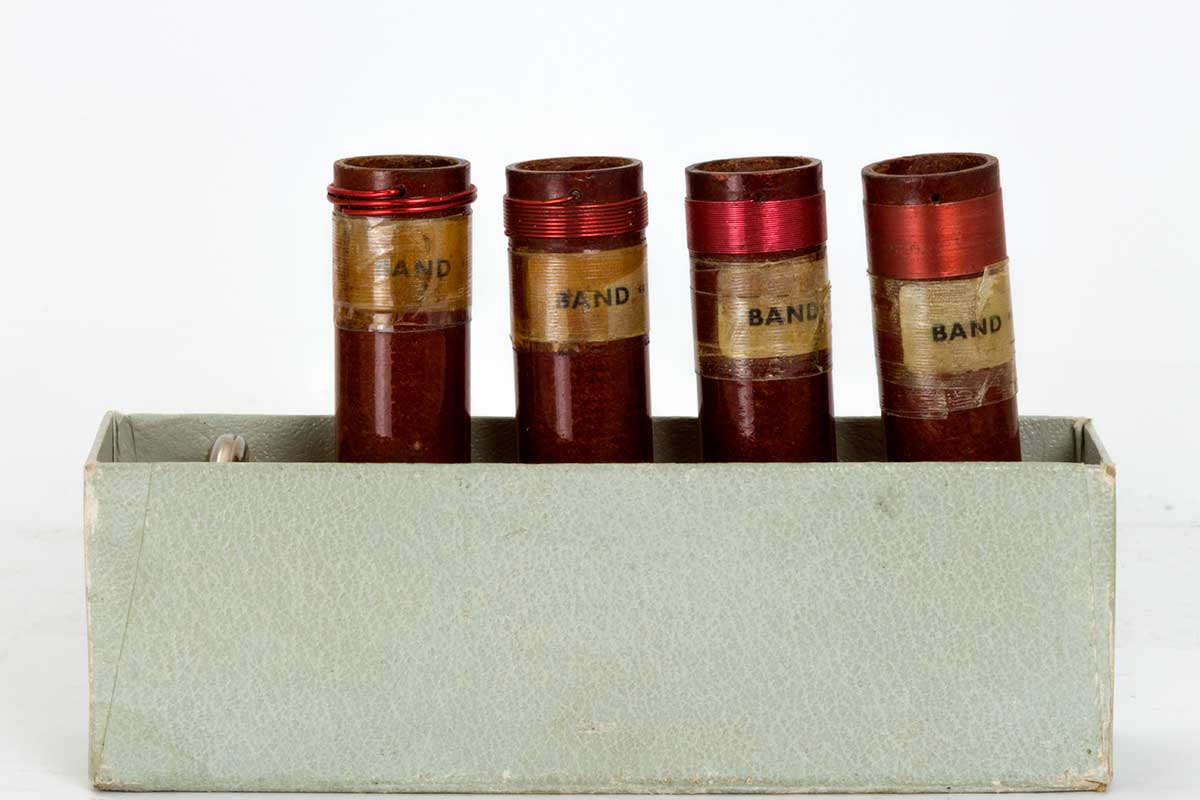

Standaard werden er vijf spoelen bijgeleverd, de bereiken zijn:
| Band A | 1,8 | tot | 5,0 Mc/s. |
| Band B | 5,0 | tot | 13,0 Mc/s. |
| Band C | 13,0 | tot | 35,0 Mc/s. |
| Band D | 35,0 | tot | 100 Mc/s. |
| Band E | 90 | tot | 230 Mc/s. |

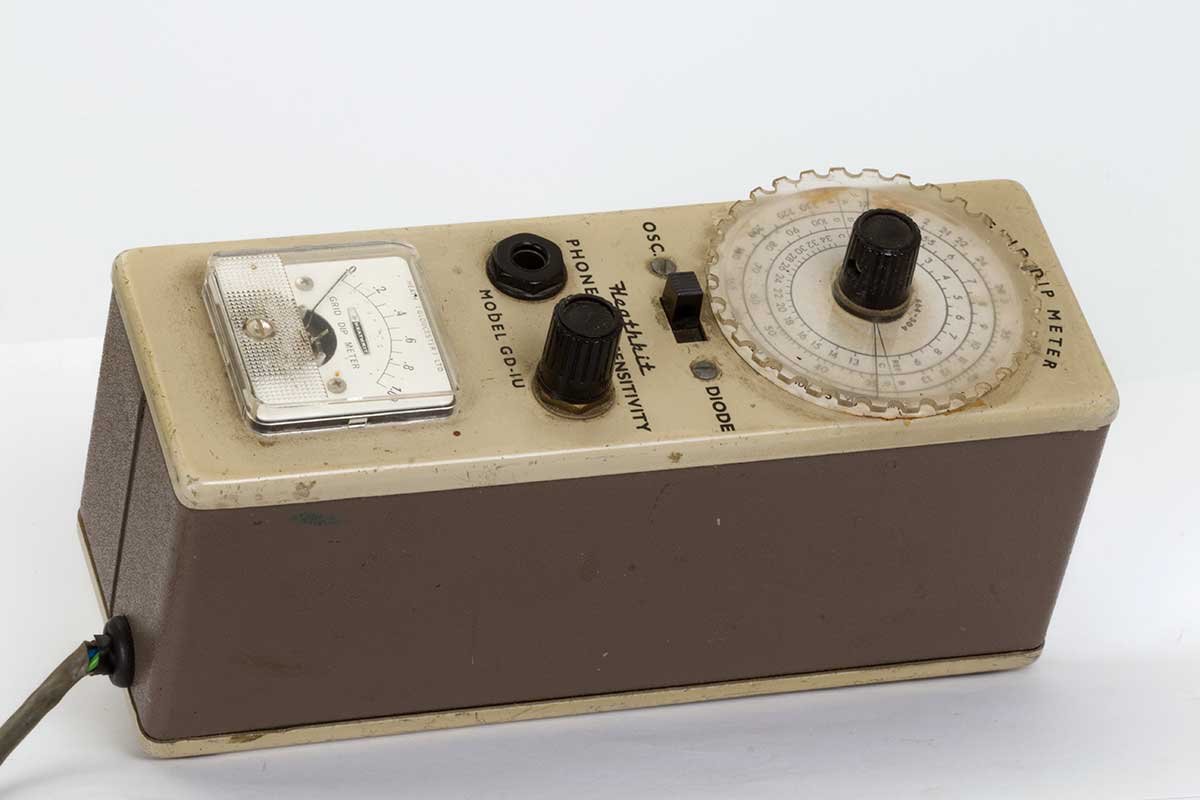

Bovenaanzicht van de dipper.

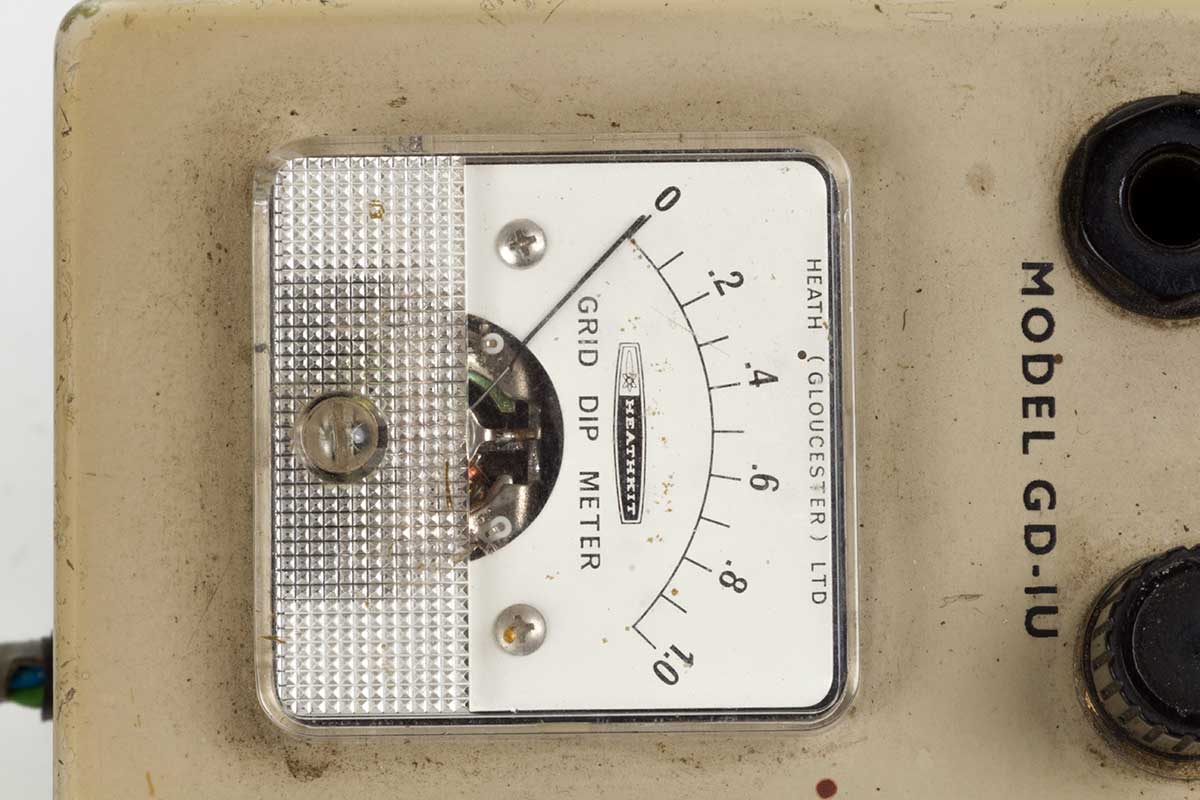

Het meetinstrument van 500 micro-Ampère.

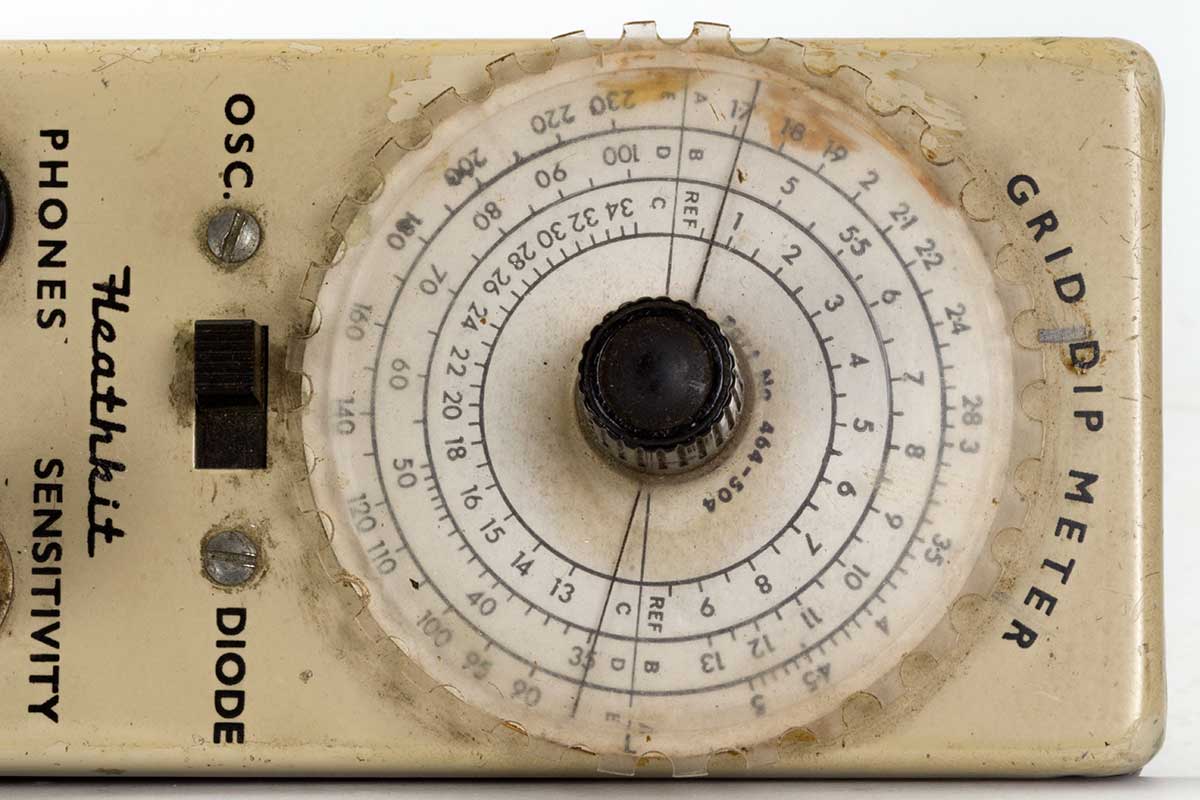

De afstemknop met de vijf bereikenschaal.

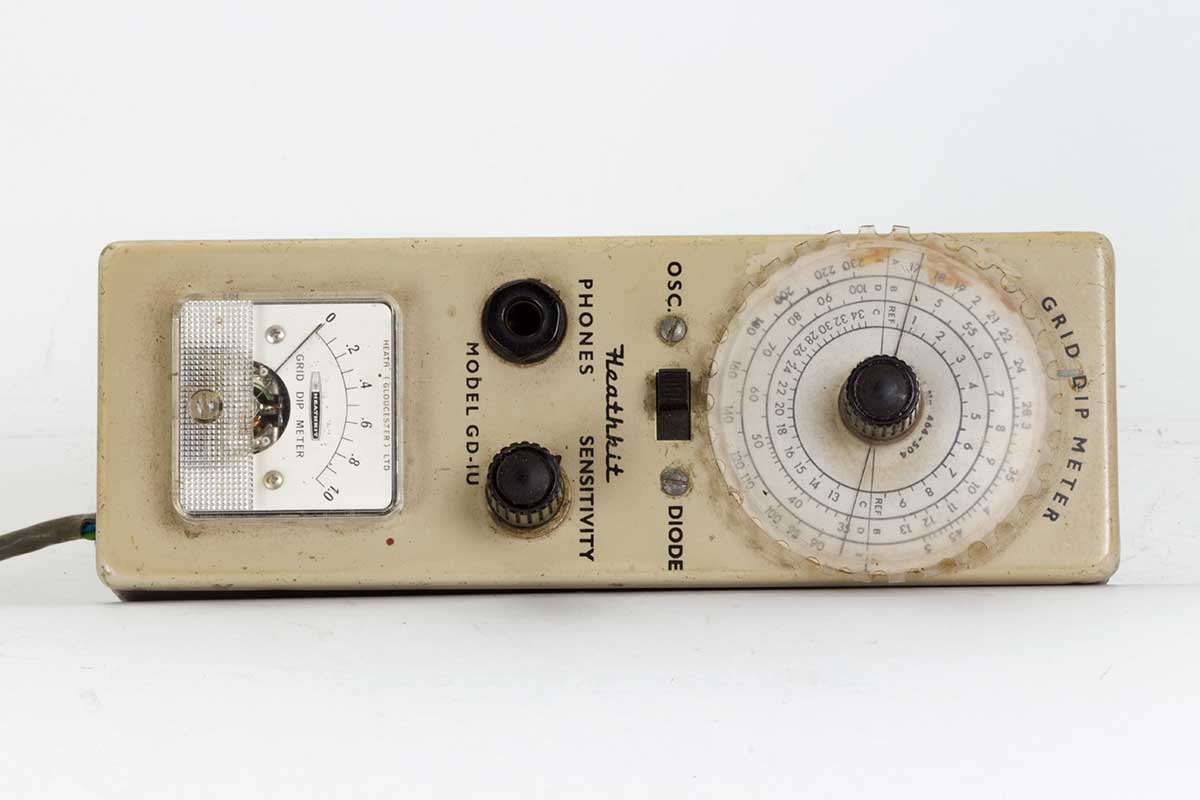

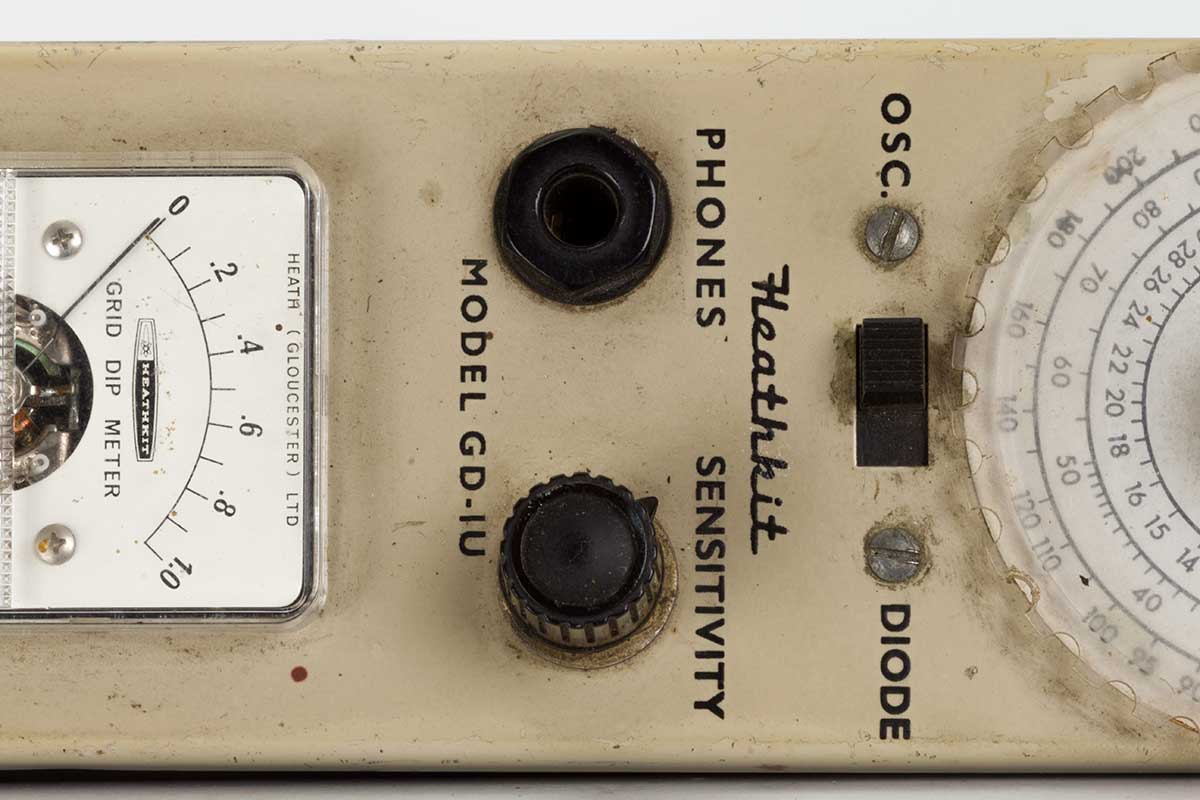

En natuurlijk de bediening van het geheel. Hij kon als oscillator worden geschakeld, dus de feitelijke grid-dip-functie, maar ook als ontvanger (Diode) waarbij met een ingeplugde (Niet meegeleverde) hoofdtelefoon de signalen van een zender beluisterd konden worden en natuurlijk ook de zendfrequentie gecontroleerd werd.

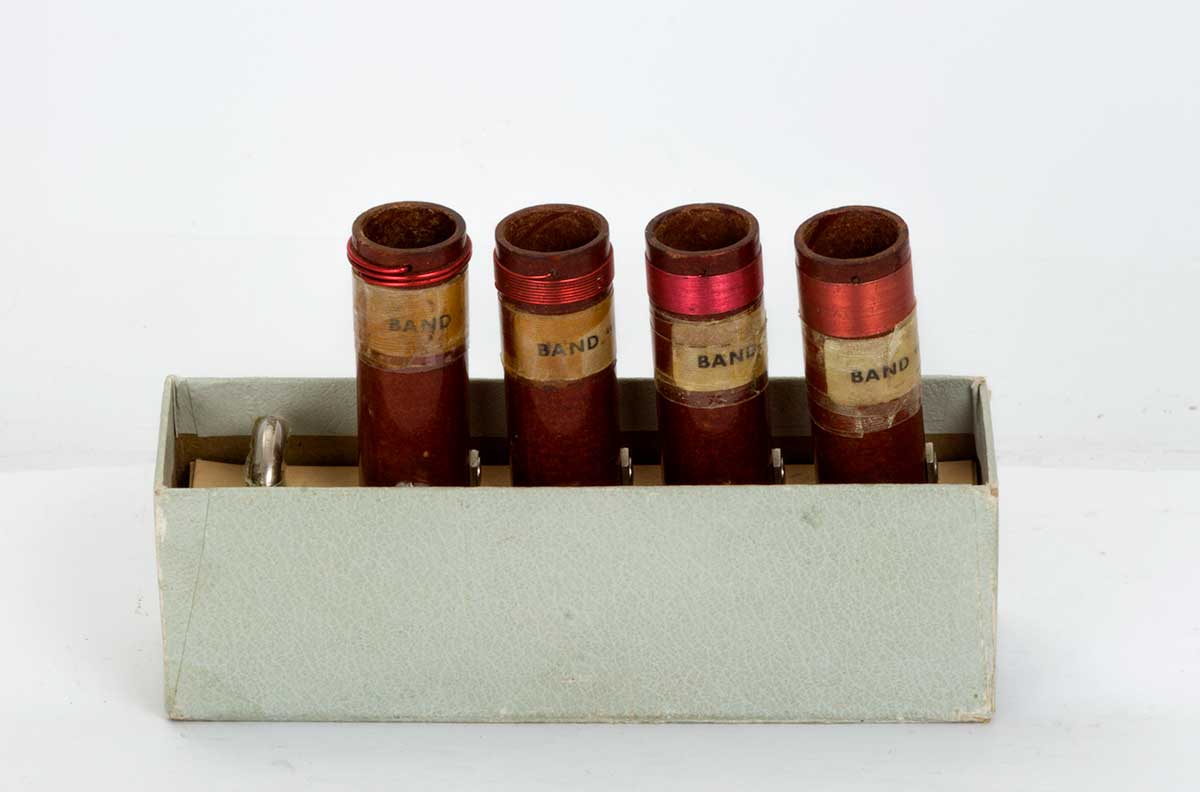

Standaard werd een setje van vijf spoelen bijgeleverd. Als toevoeging konden nog drie extra spoelen voor het langegolfgebied worden gekocht.
Bij de bijlagen vindt U ook een gedetailleerde beschrijving van de spoelen zodat U ze zelf kunt maken.

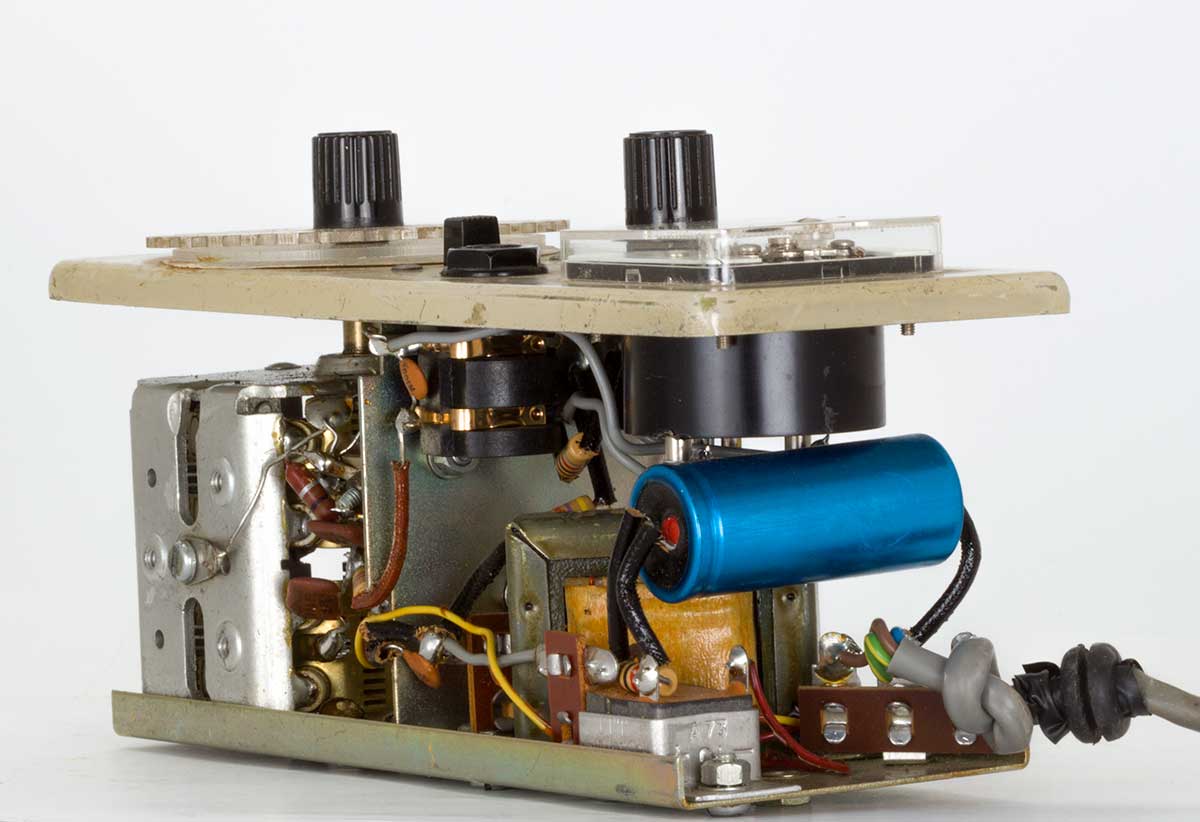

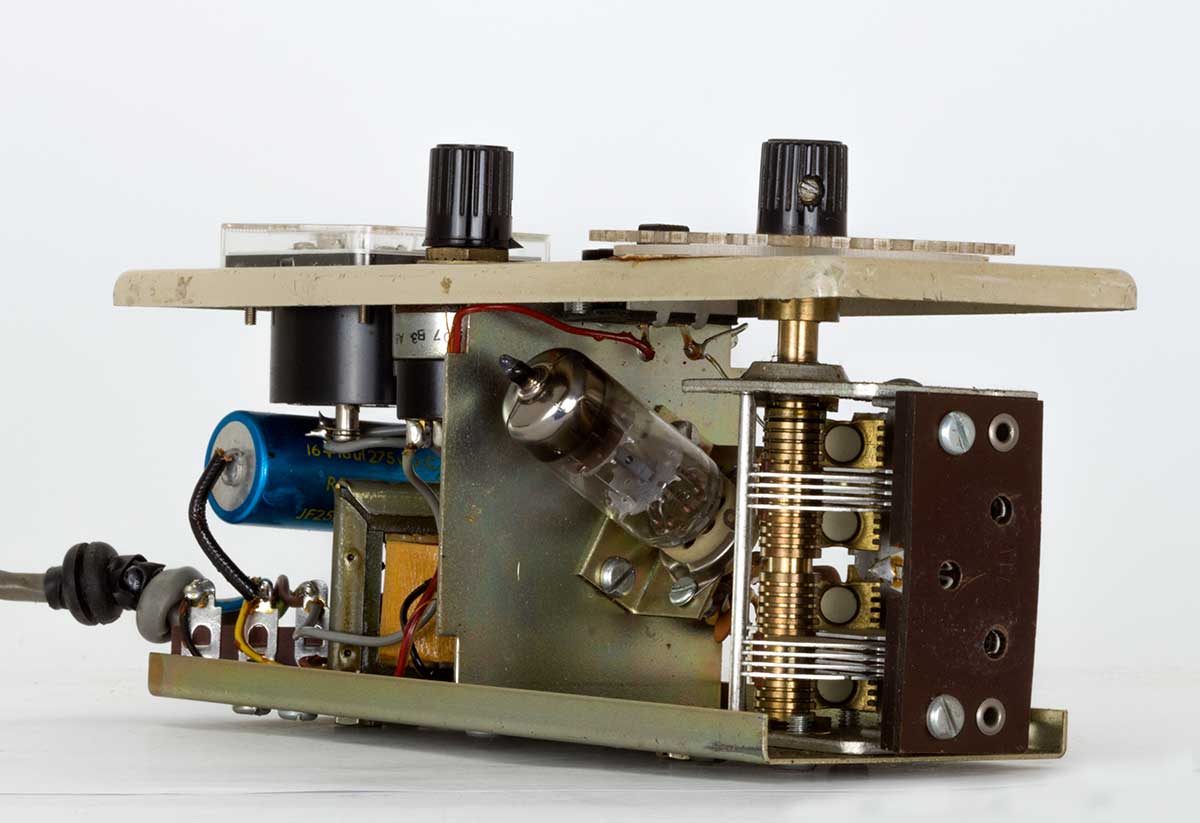

Een blik op het binnenwerk. De achterzijde van het bedieningspaneel.

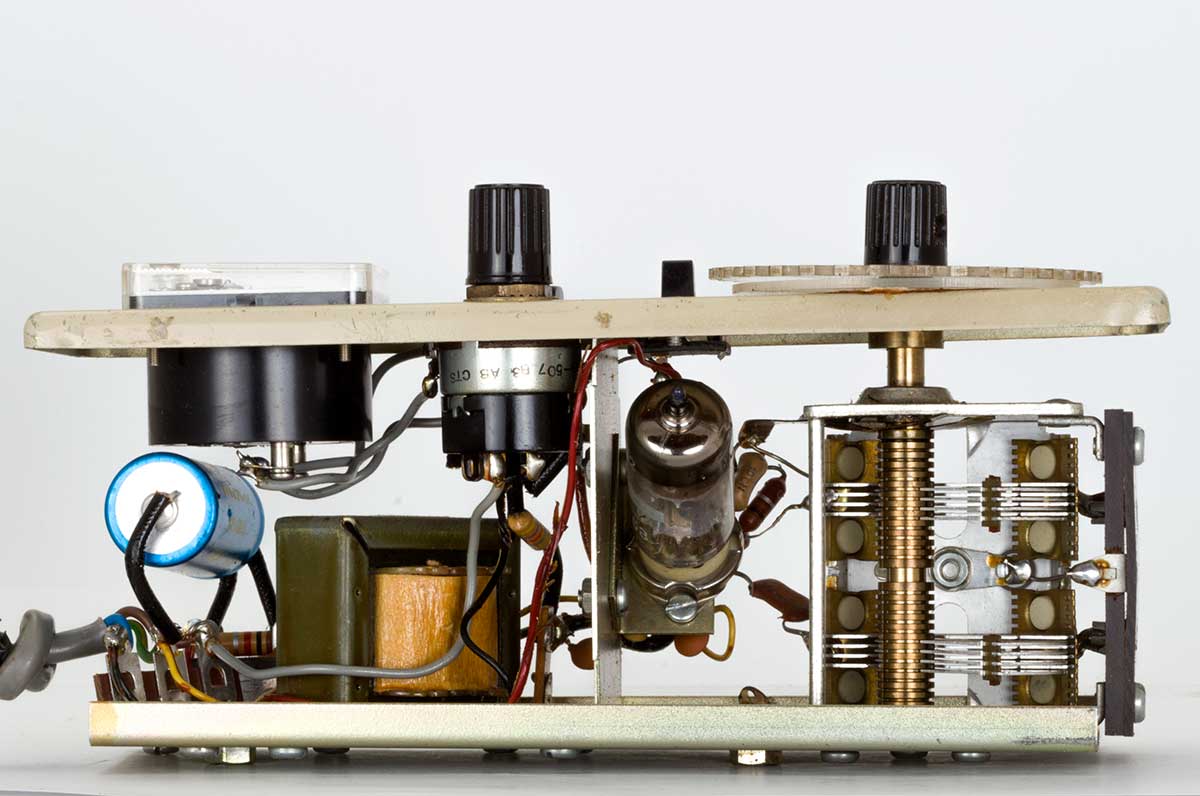

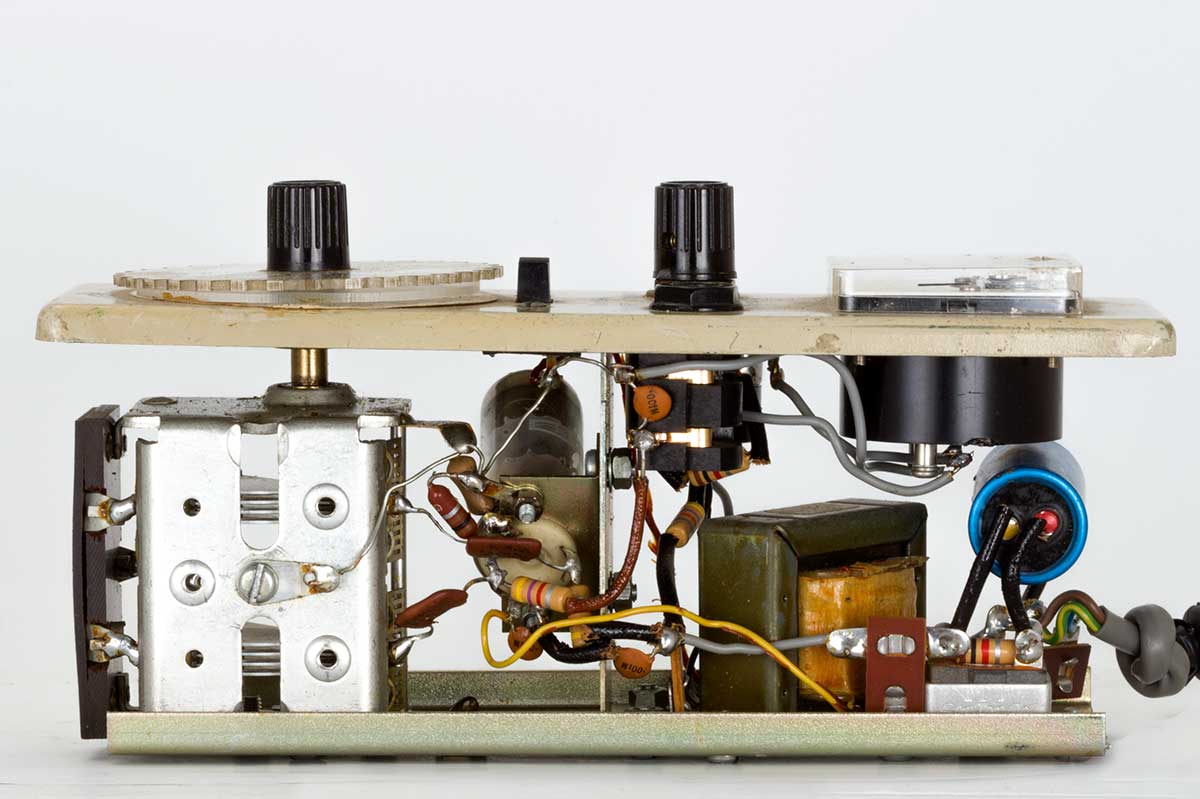

Links het voedingsgedeelte en de meter. Midden de EC92 en rechts de afstemcondensator met aansluitblokje voor de insteekspoelen.
Het vierkante blokje voor is de gelijkrichter.

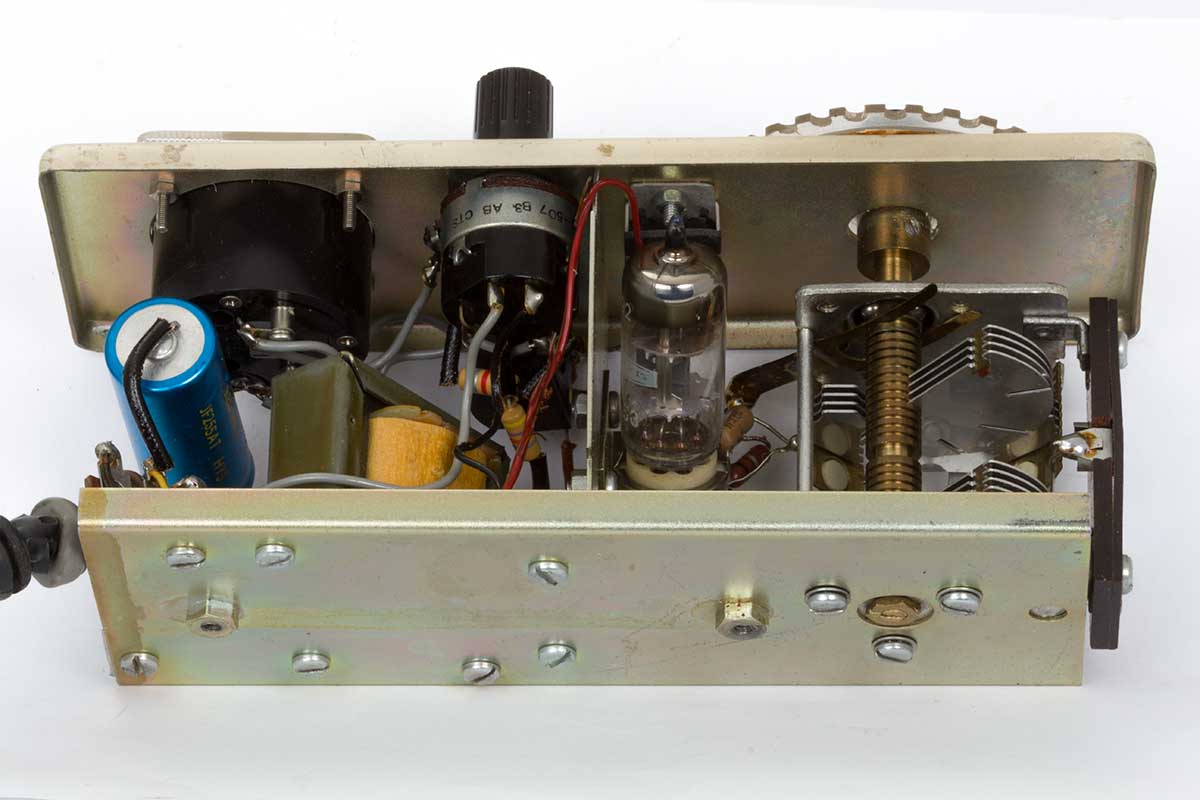

De onderkant met links de afstem-C, midden de buisvoet met bijbehorende componenten en rechts de voedingstransformator, gelijkrichter en elco.
Op deze afbeelding is de driepunts-aansluiting voor de spoelen te zien.
Bijlagen in pdf :
gb_heathkit_65_gd1u_data.pdf Deze afbeelding is afkomstig van Radiomuseum.org
Heathkit_GD1U.pdf Deze is afkomstig van de documentatiedienst van de NVHR. met de spoelgegevens.
heathkit_gd1u_grid_dip_meter_sch.pdf Alleen het schema.
gd-1a.pdf Dit is de 1A-uitvoering met bouwbeschrijving.
Heathkit_GD1B.pdf Deze is afkomstig van de documentatiedienst van de NVHR en bevat de volledige bouwbeschrijving van een 1B-type.
