Measurements Megacyclemeter model 59 , een GDO of wel een Grid Dip Meter, maar wel een van de beste.
De firma heet Measurements Corporation Boonton New Jersey en maakt tegenwoordig nog steeds heel goede meetinstrumenten.
De meter was opgeborgen in een degelijke houten kist en stond op de radiomarkt van "De Schalm" in Deventer.(25-03-2017) Ik kon hem niet laten staan.

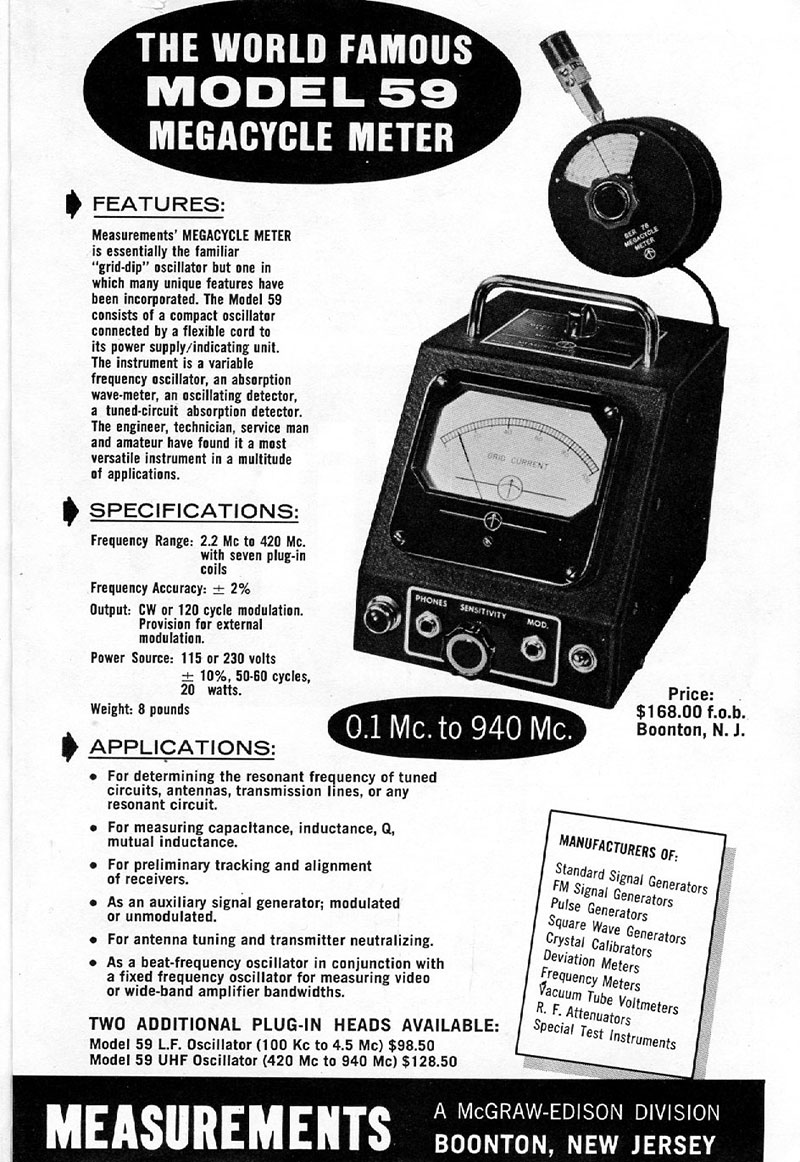

In het ARRL-Radio-amateurs handbook van 1948 wordt er al mee geadverteerd en het schijnt in 1946 al te hebben bestaan.
Voor $ 168 had je de HF-versie en wanneer je nog eens $ 98,50 bij betaalde kreeg je er nog de LF-Oscillator bij.
Er bestond ook nog een UHF oscillator, die kostte $ 128,50 extra.
De standaard Model 59 bestreek een bereikk van 2,2 MHz tot 420 MHz.. Daar kon je al aardig mee uit de voeten. Met de LF-unit werd
het frequentiegebied van 100 kHz tot 4,5 MHz bestreken en met de UHF-oscillator 420MHz tot 940 MHz.
Doordat de de indicator met voeding een apart kastje is en de meetkoppen apart uitgevoerd zijn is het geheel redelijk universeel.

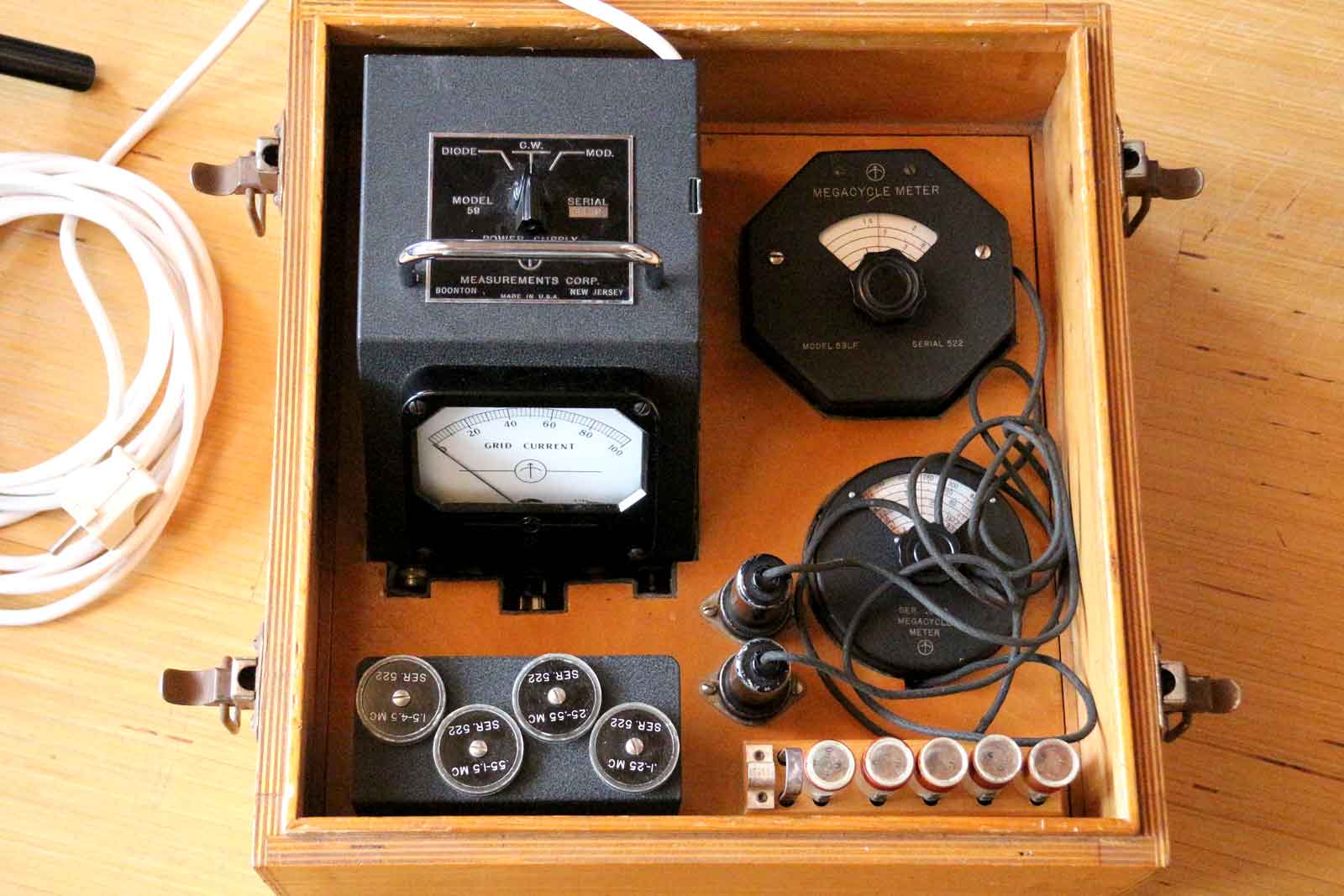

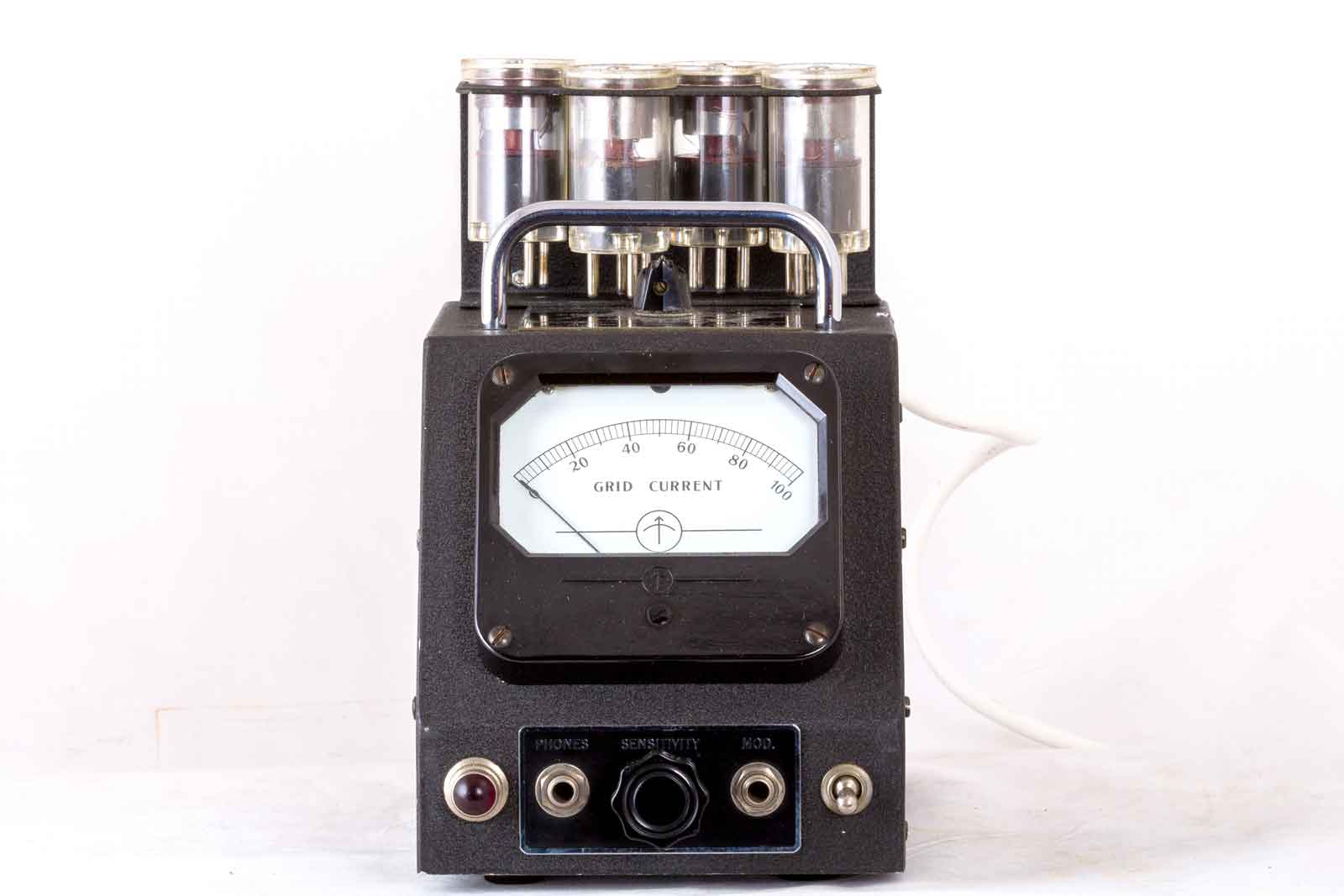

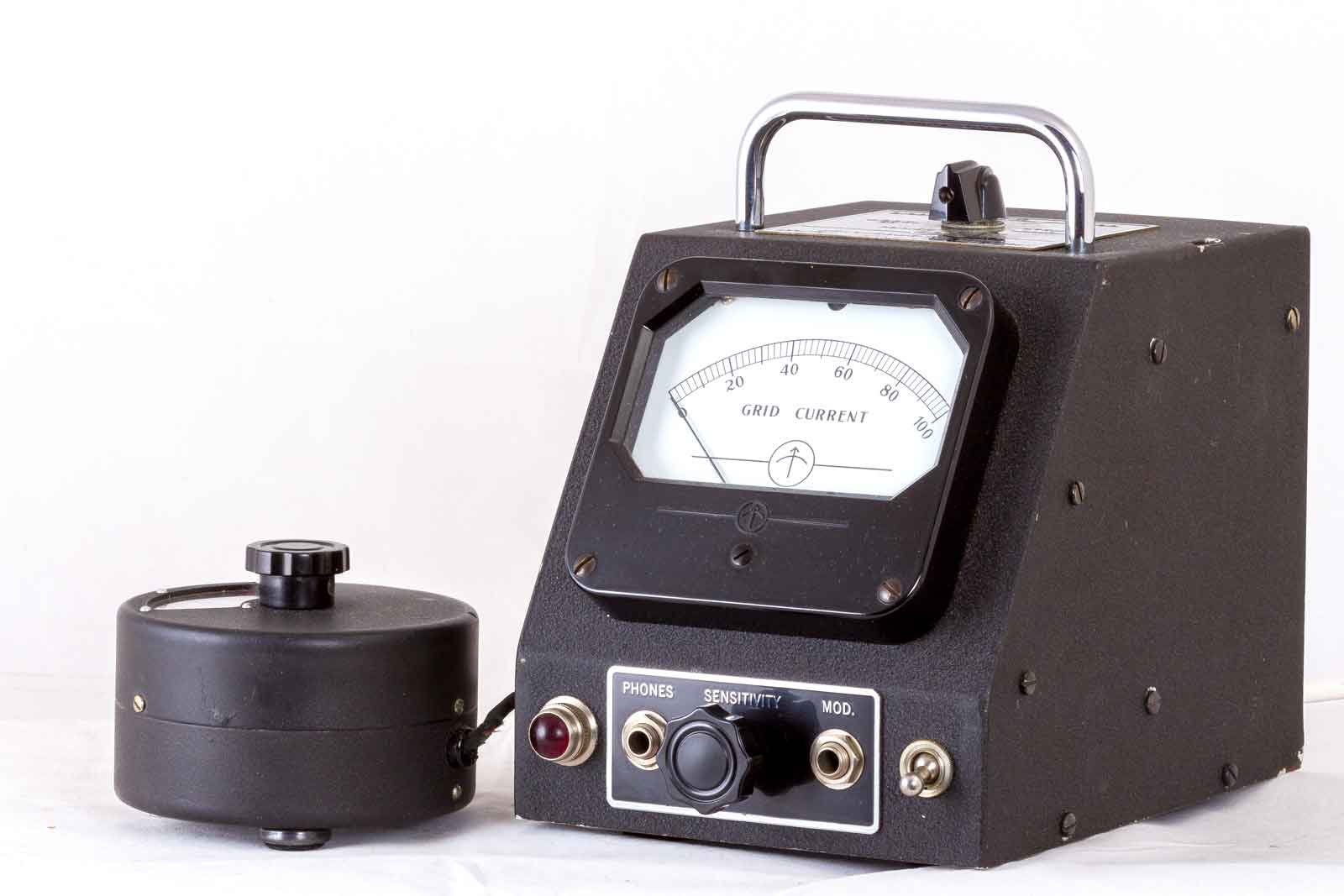

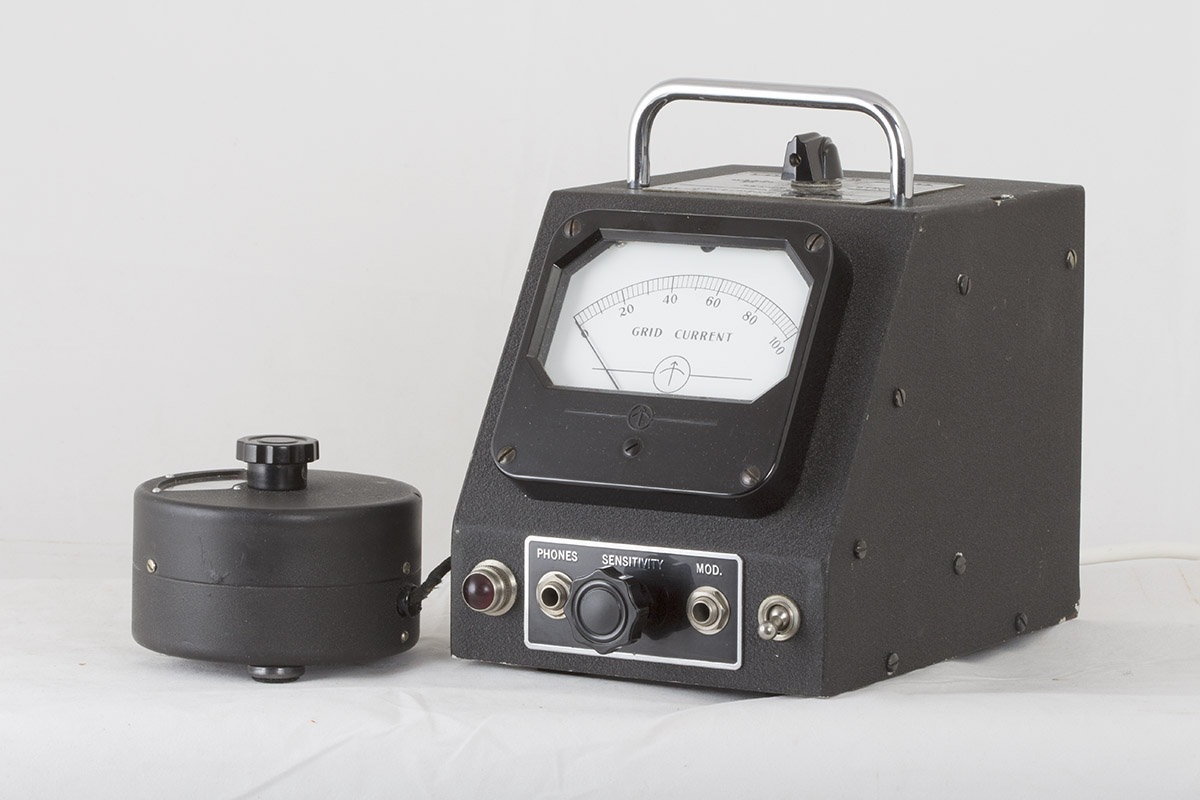

Het totaal-aanzicht met de standaard HF-oscillator.

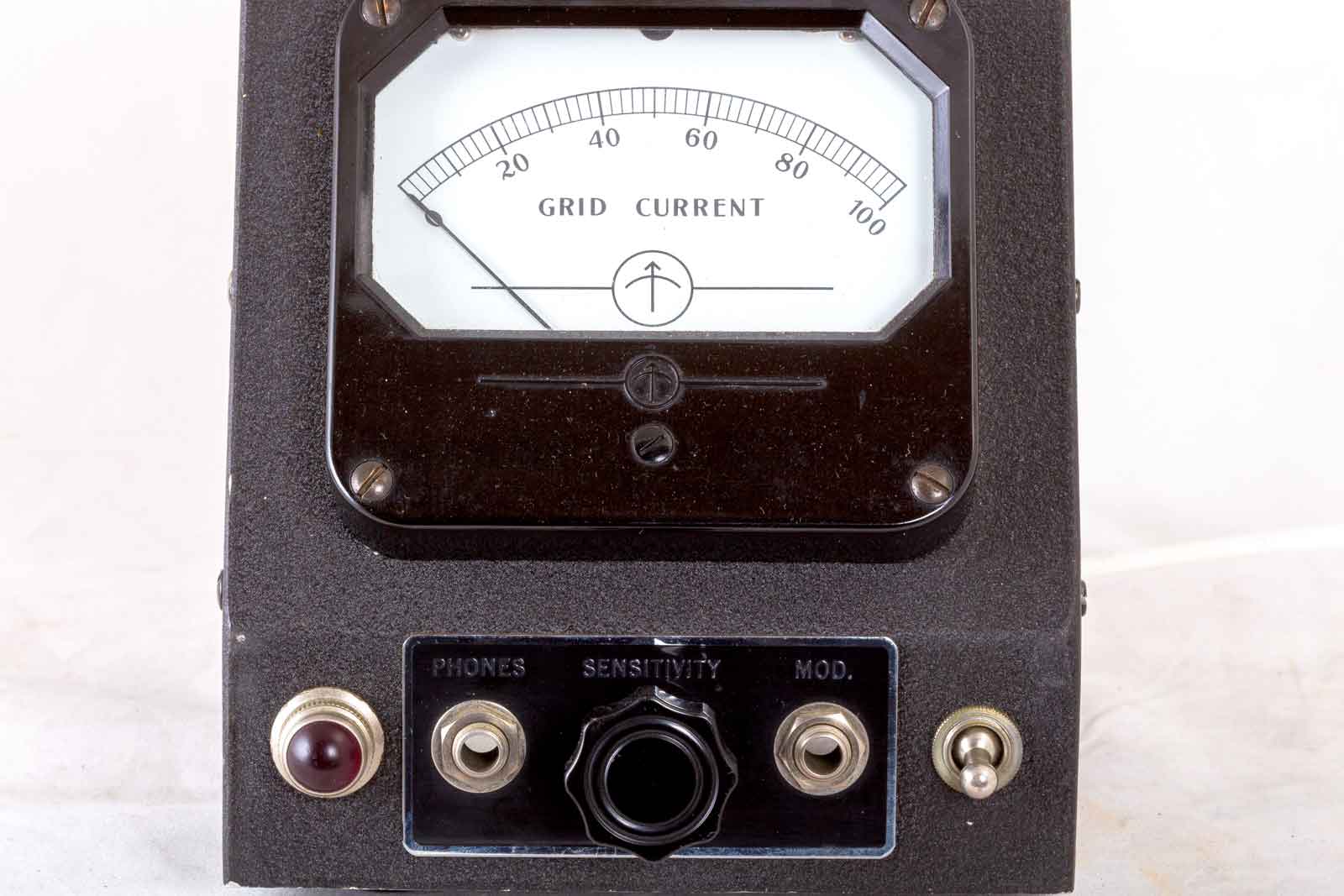

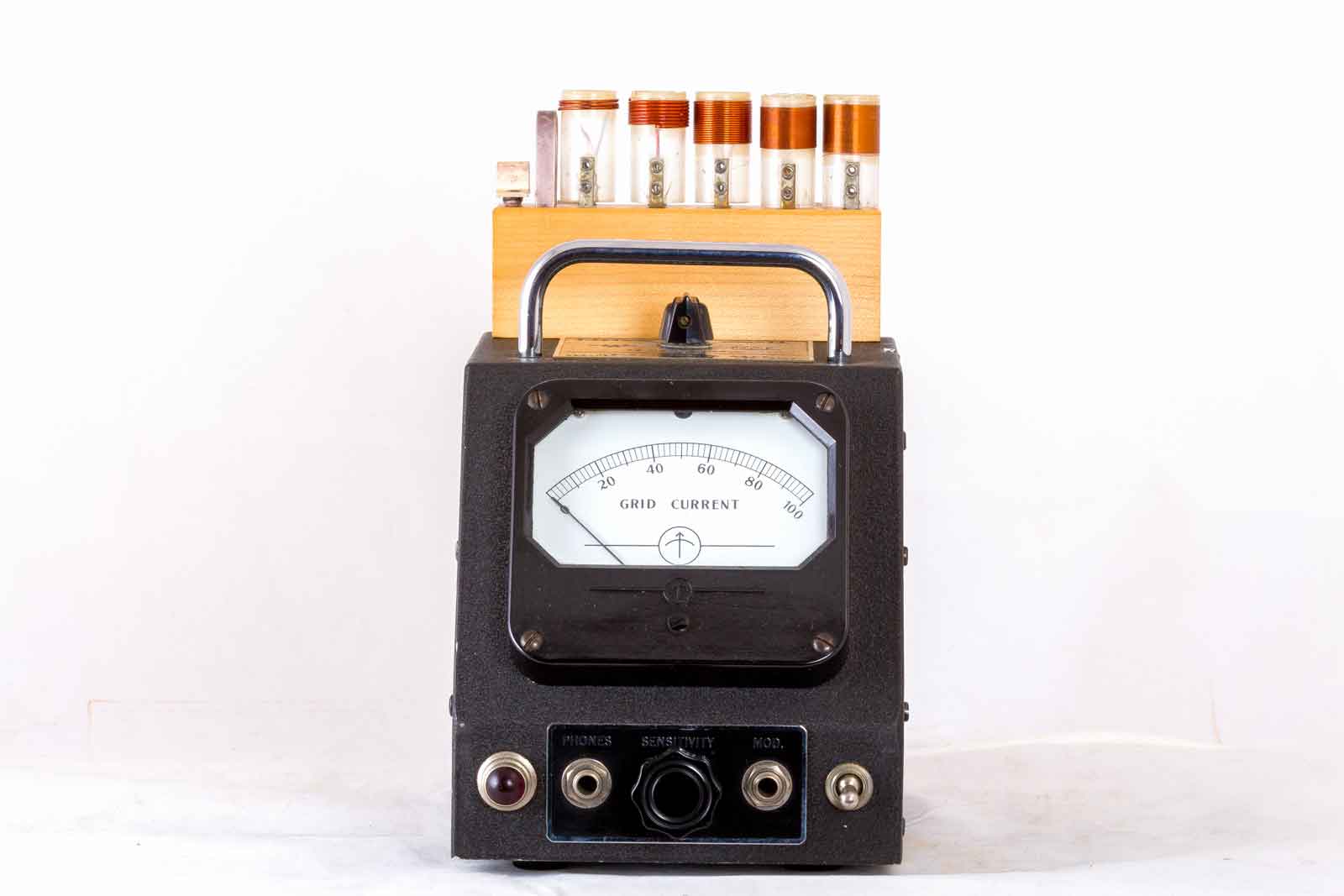

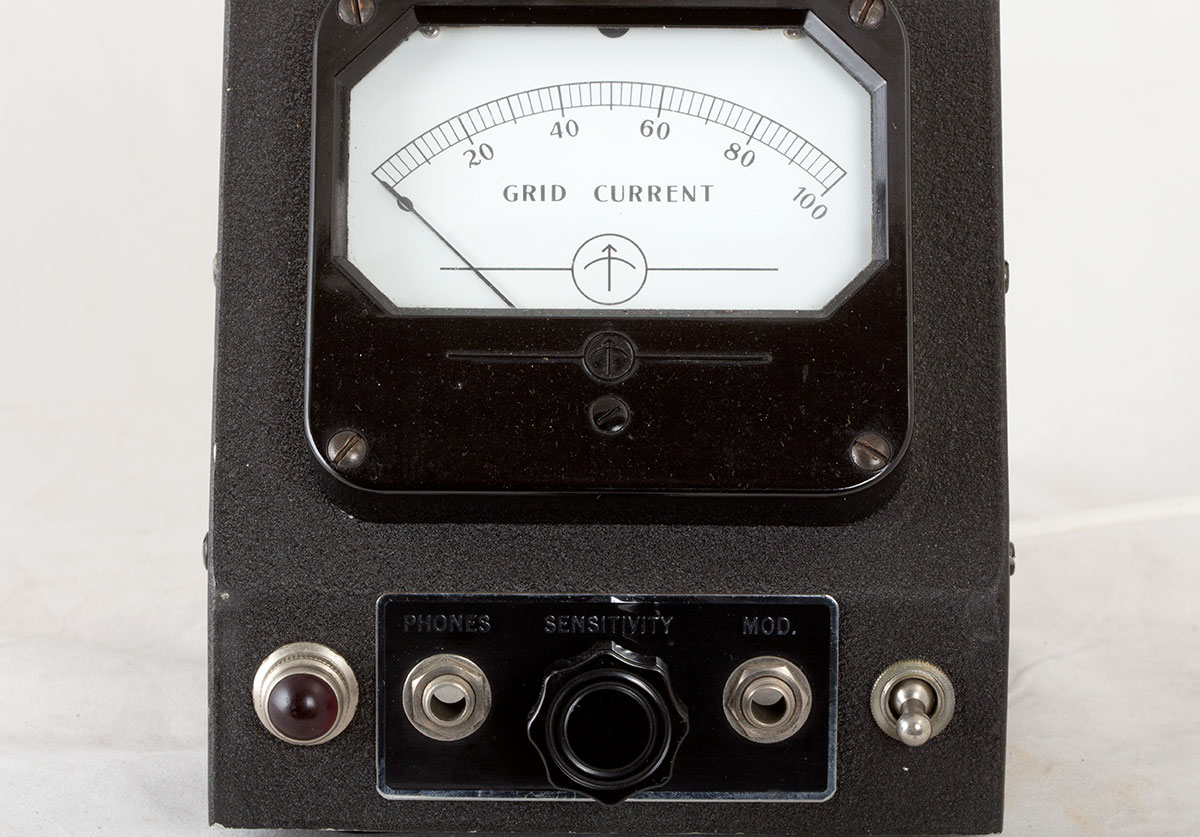

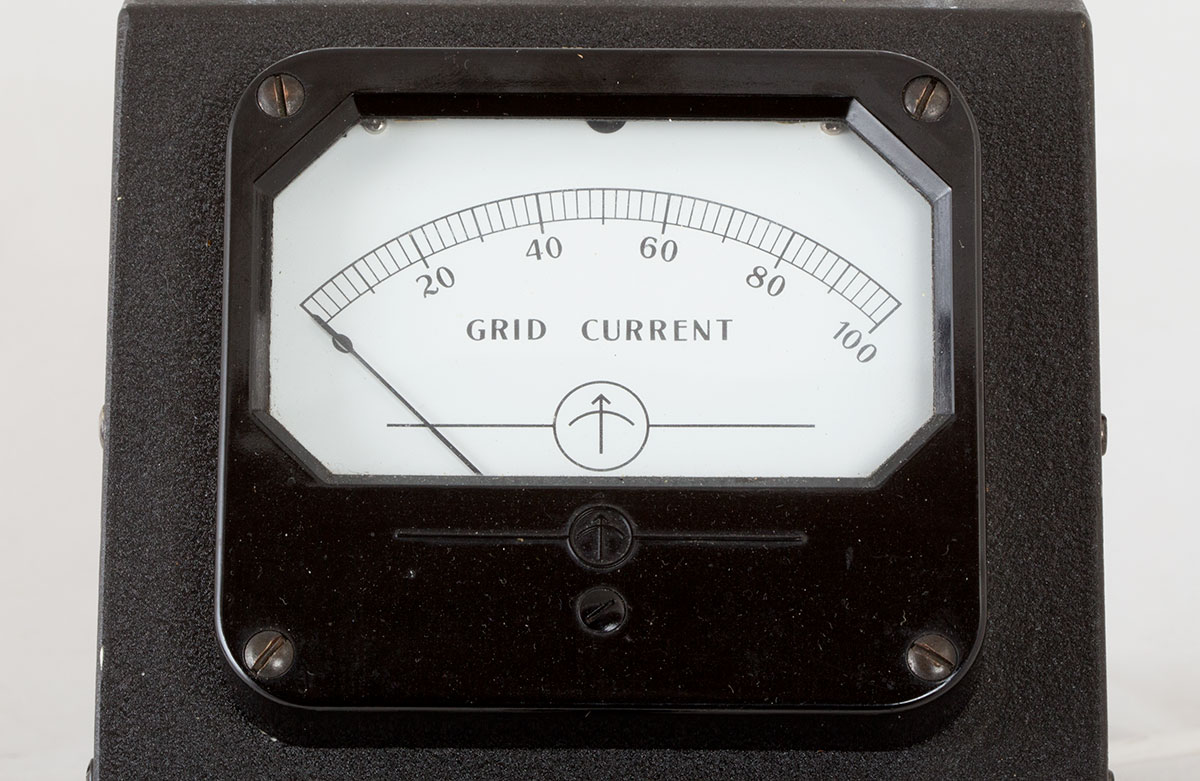

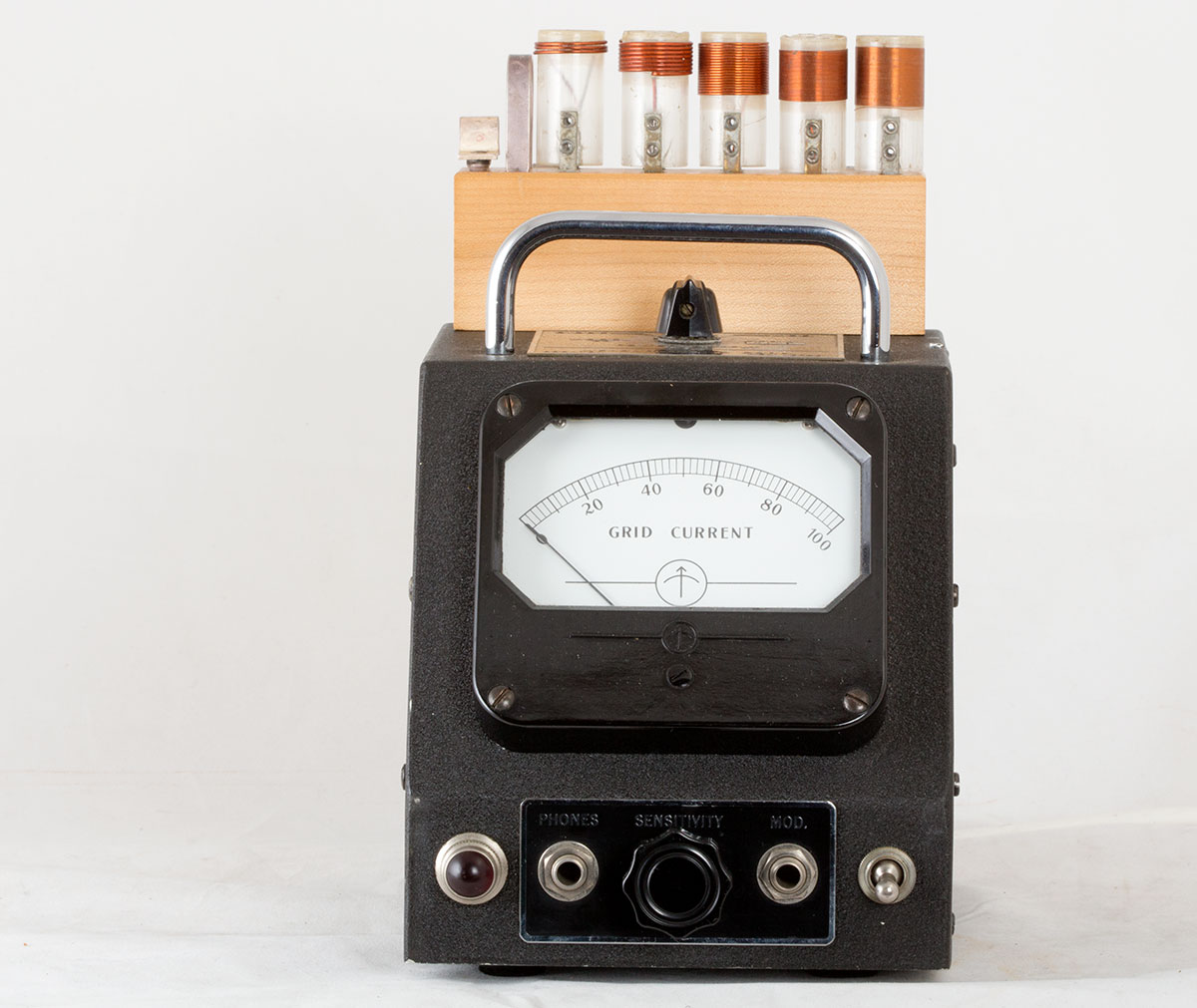

Het meetistrument met een 0 tot 100 schaal, het gaat alleen om minima bij het dippen en maxima in diode-mode.

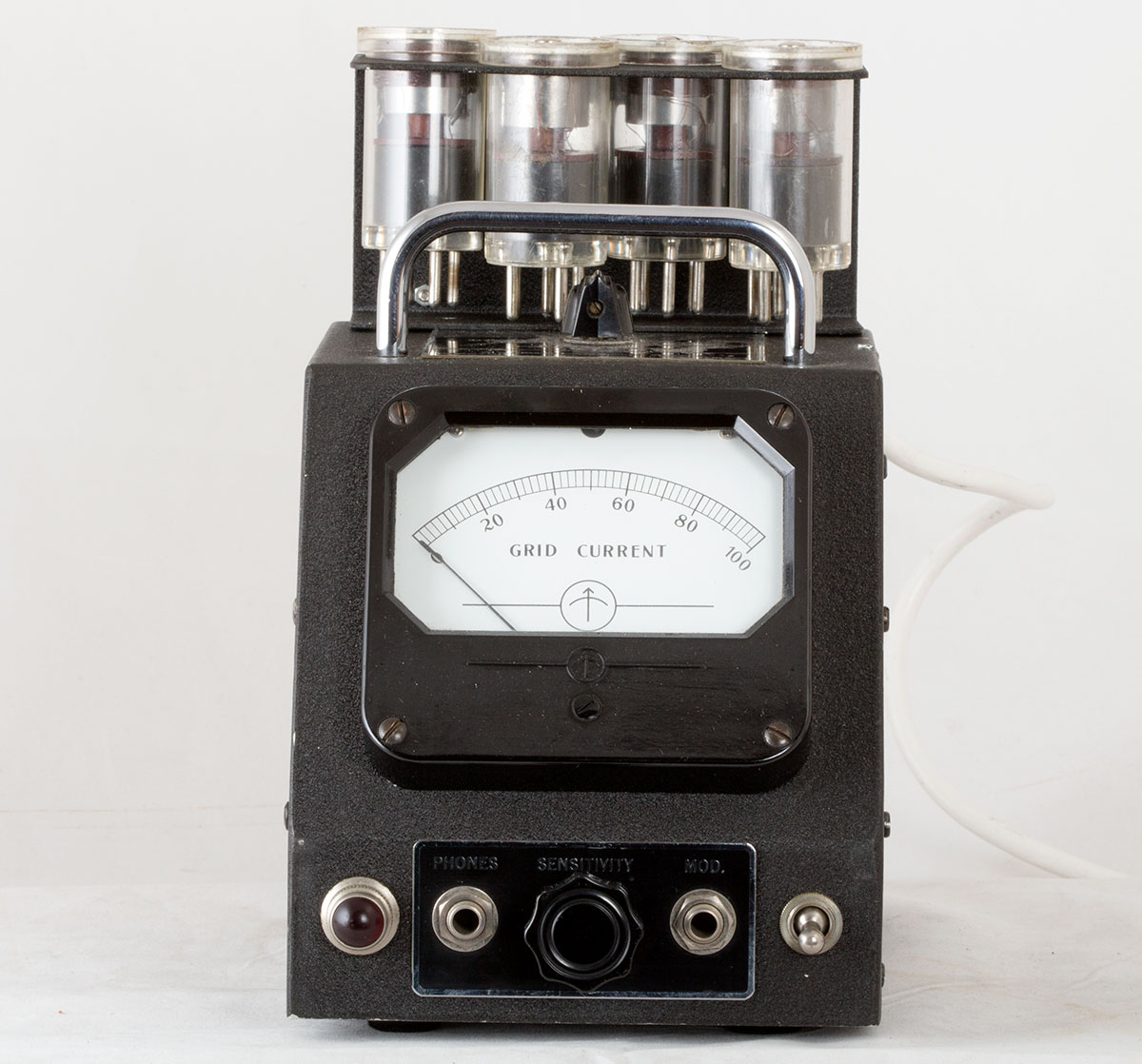

Van links naar rechts, de Pilot-lamp, de socket voor de hoofdtelefoon, de gevoeligheidsinstelling, de socket voor externe mdulatie en
de aan/uit-schakelaar.

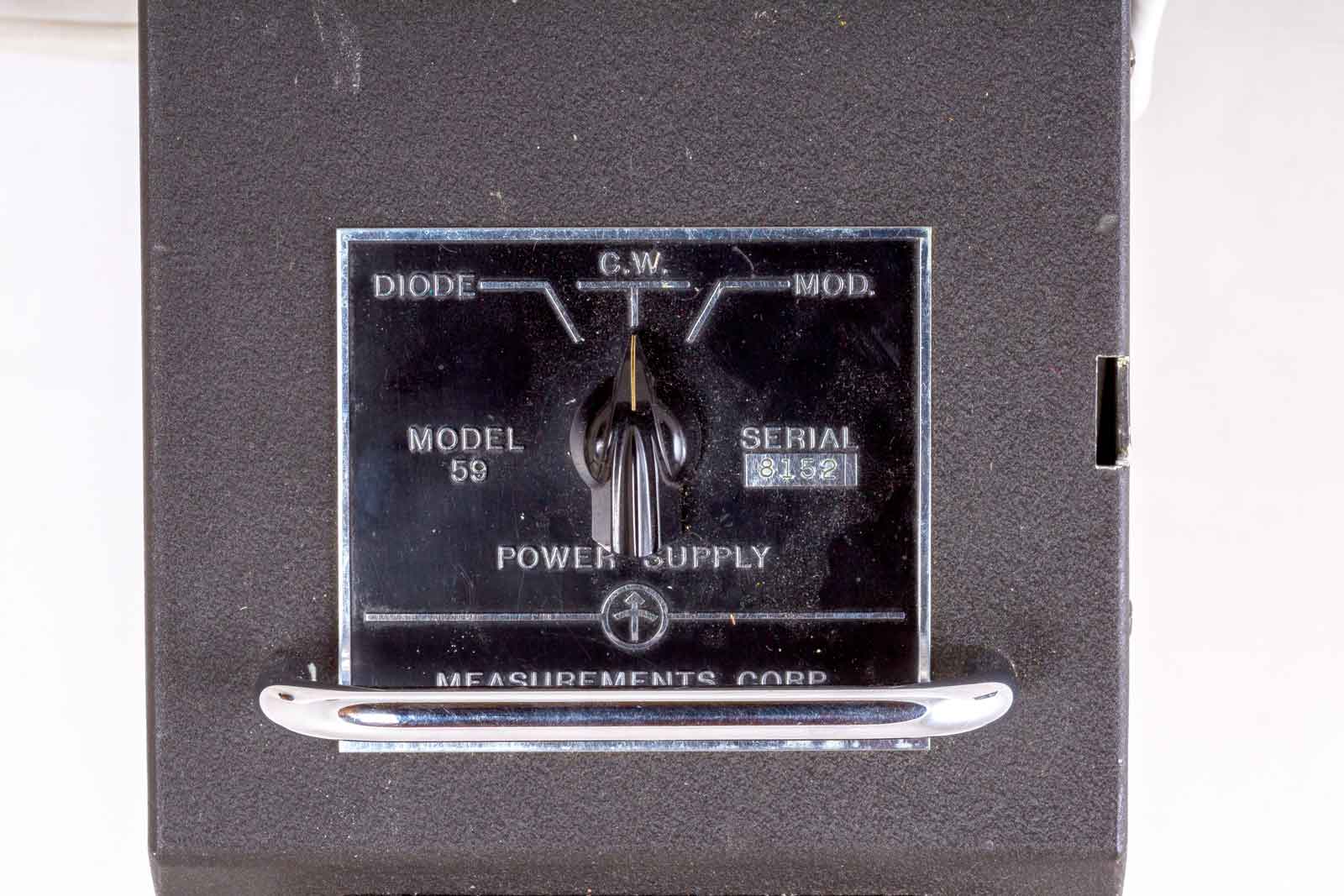

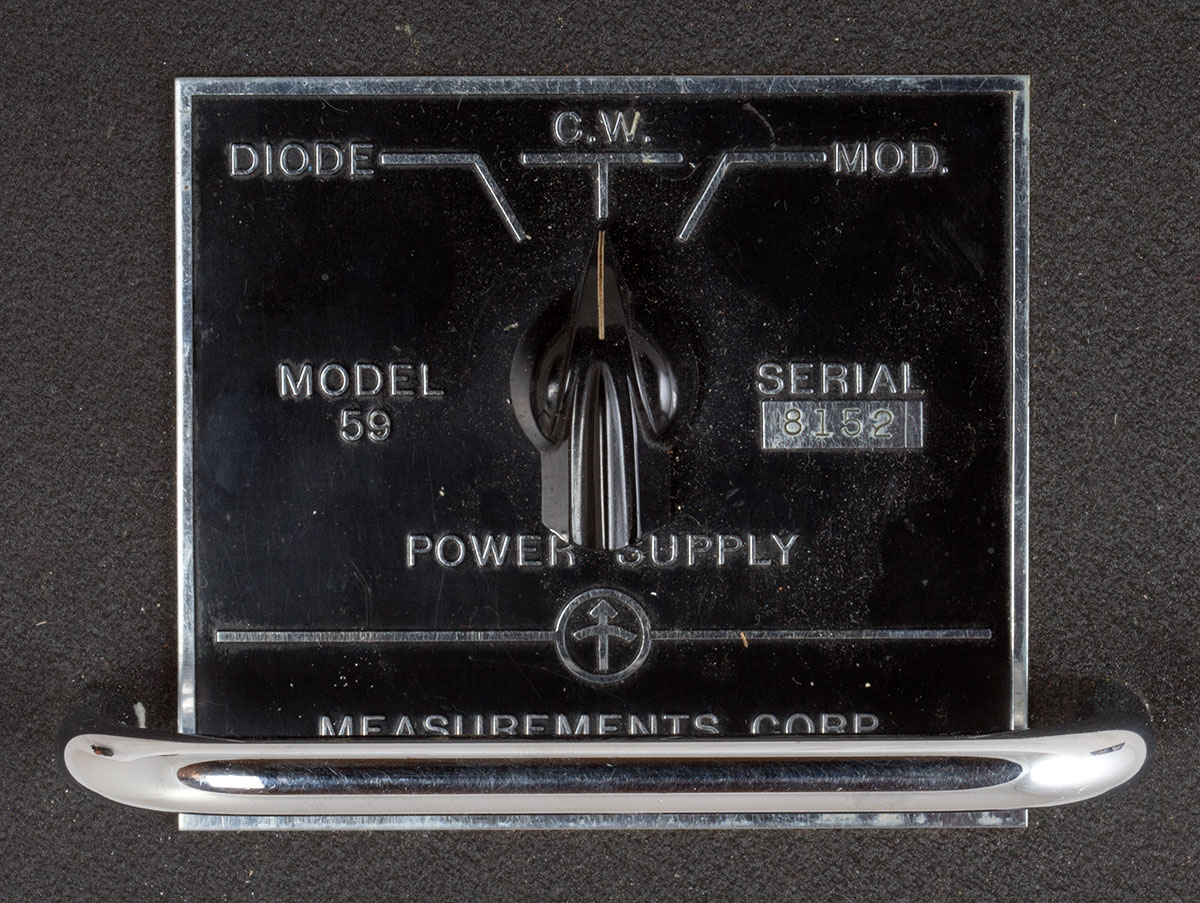

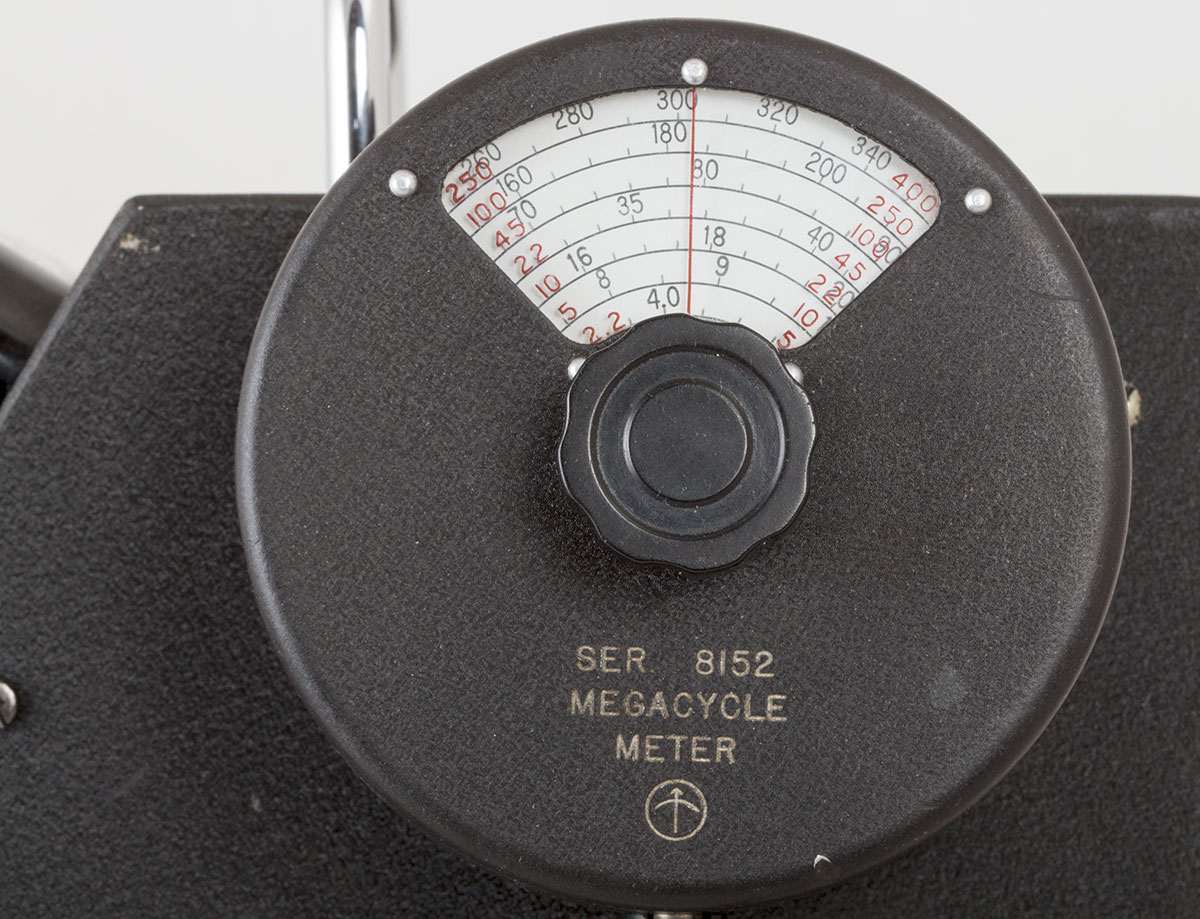

De mode-schakelaar bevindt zich boven op de kast, Diode, CW en Mod. Serial nr. 8152, dat is belangrijk om te weten, de spoelset
behoort een overeenkomend nummer te hebben, anders klopt de calibratie niet!

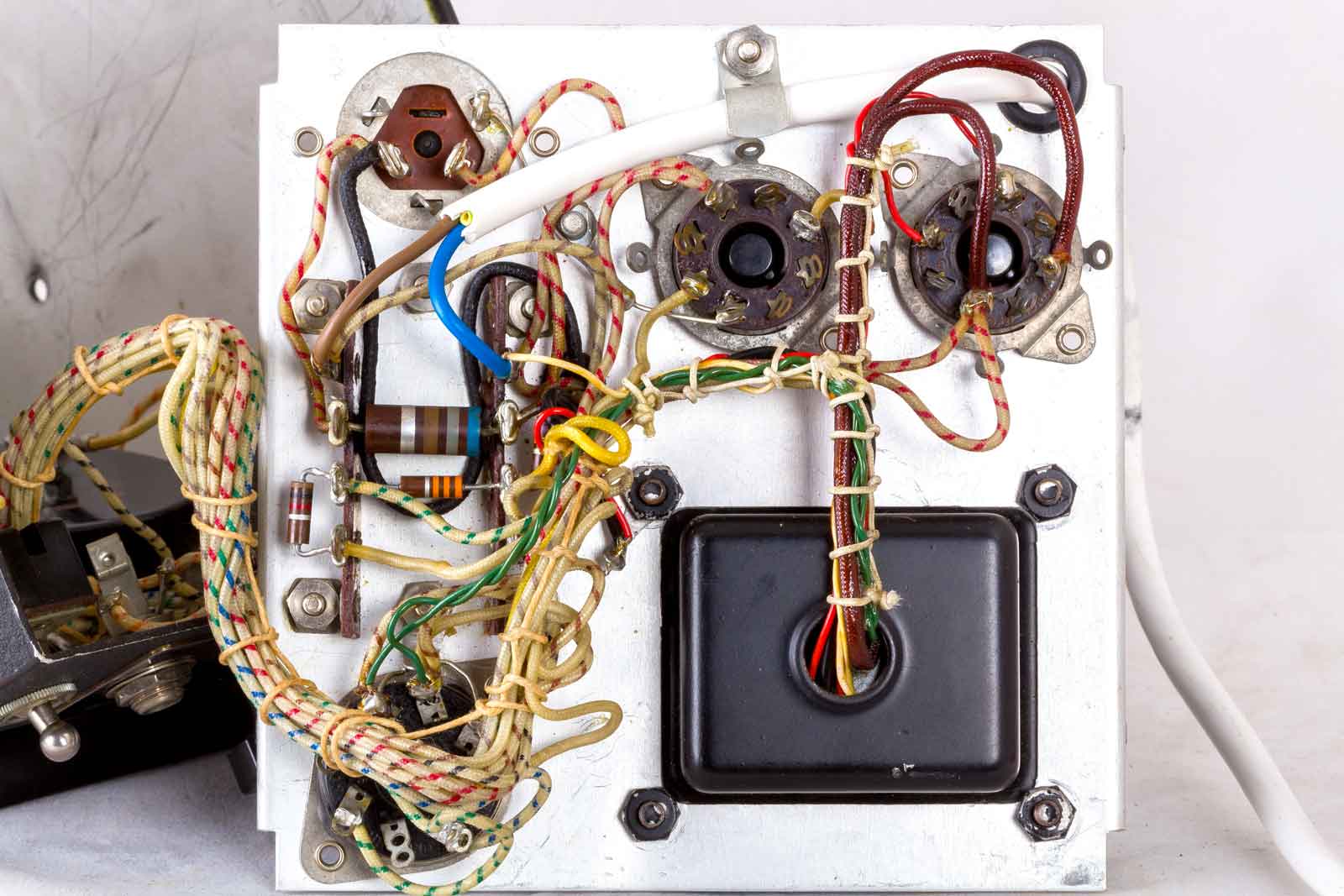

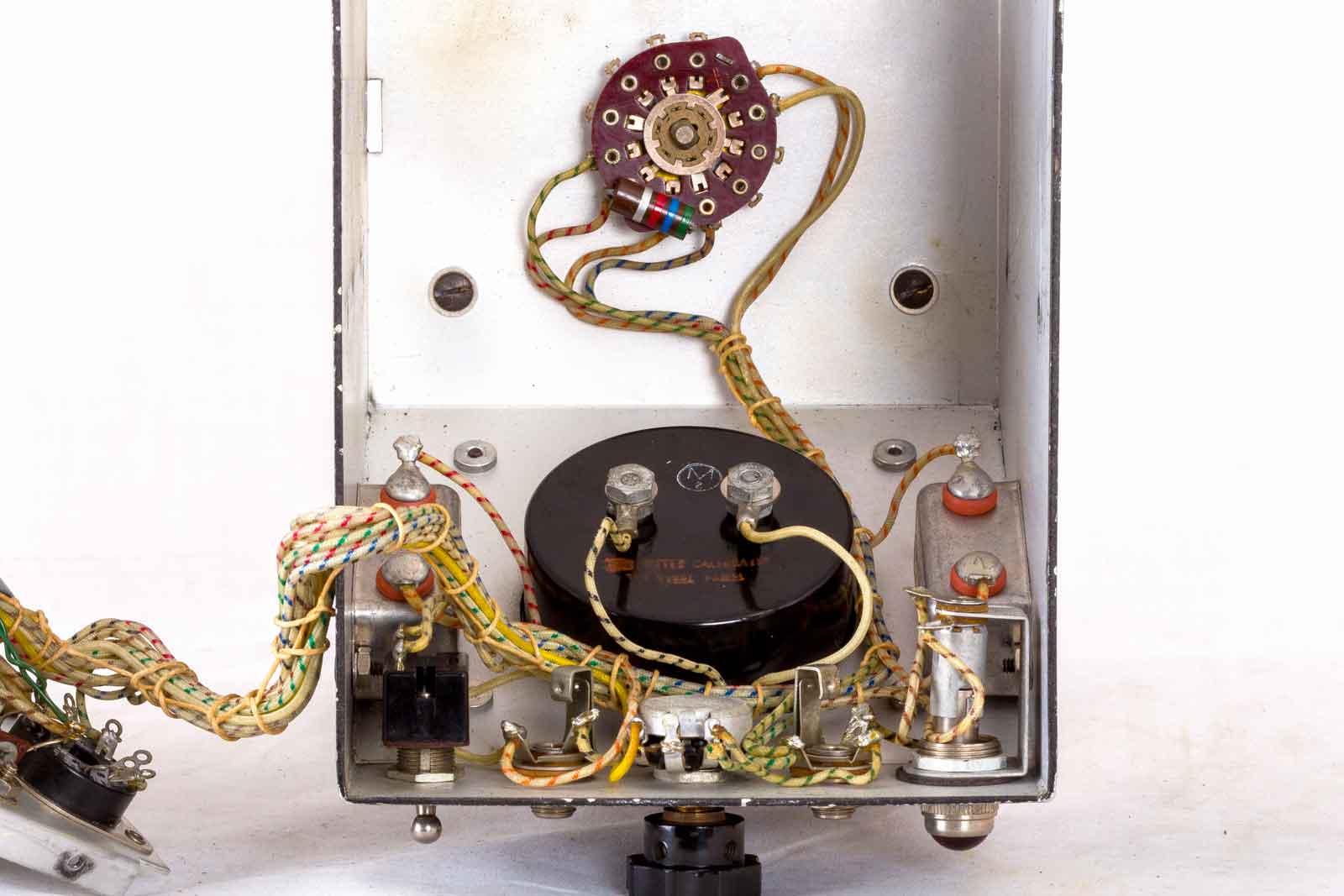

De binnenkant van het indicator-kastje.

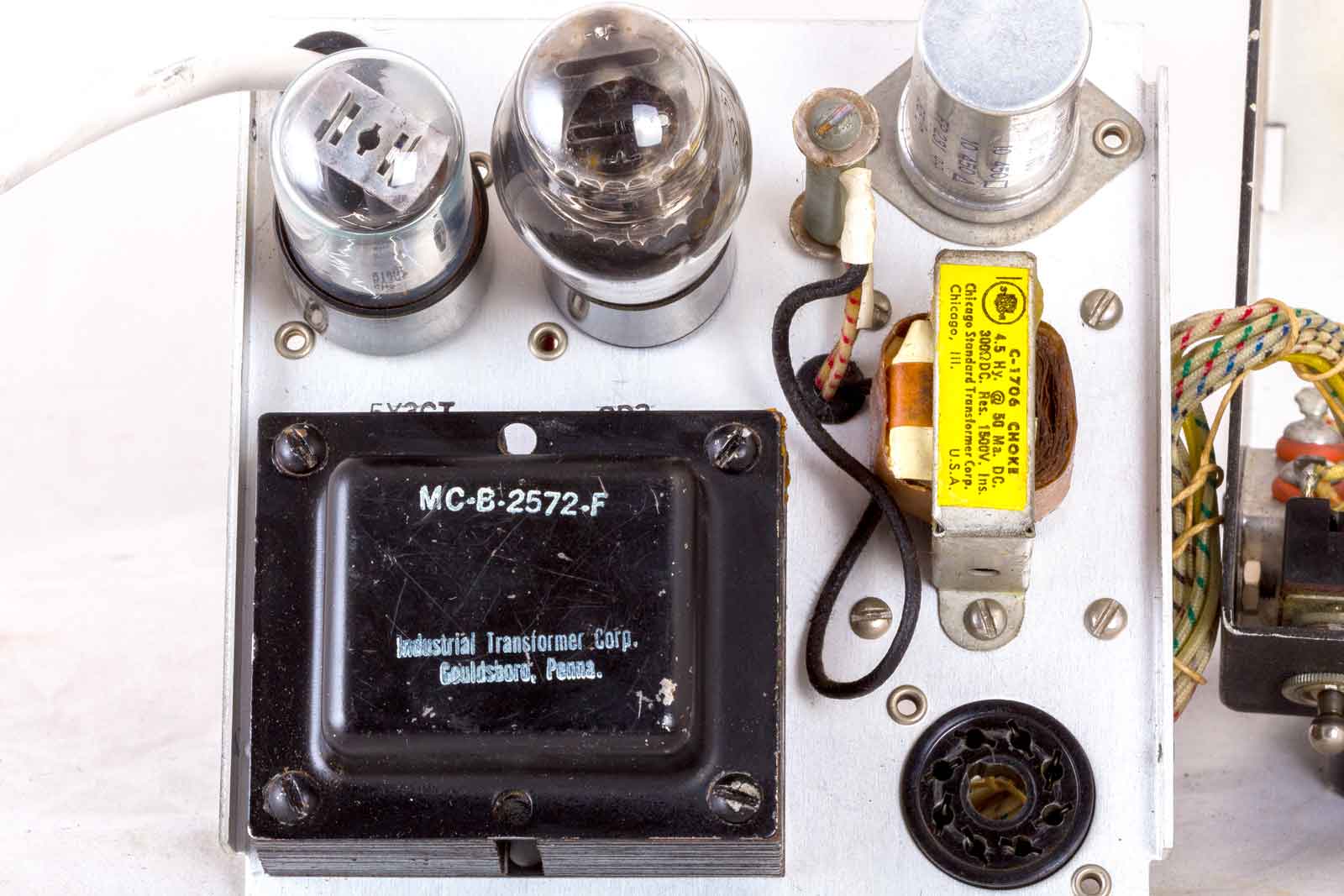

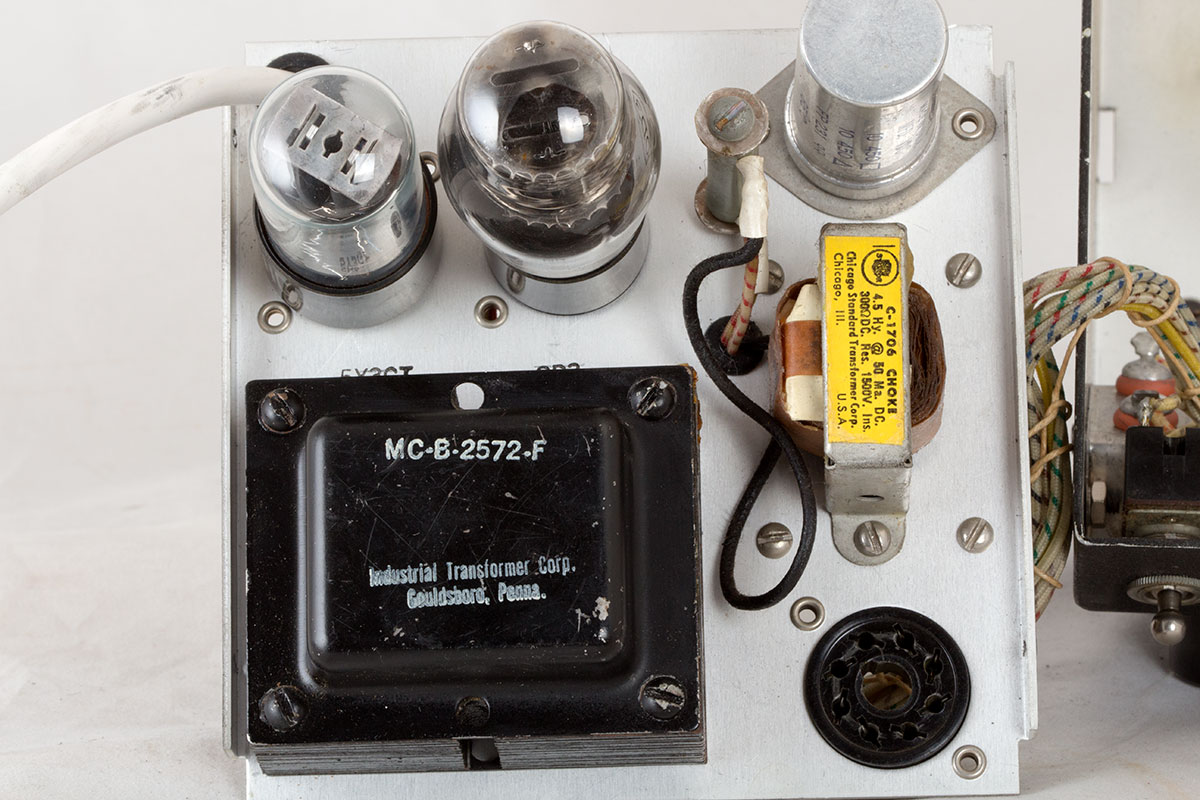

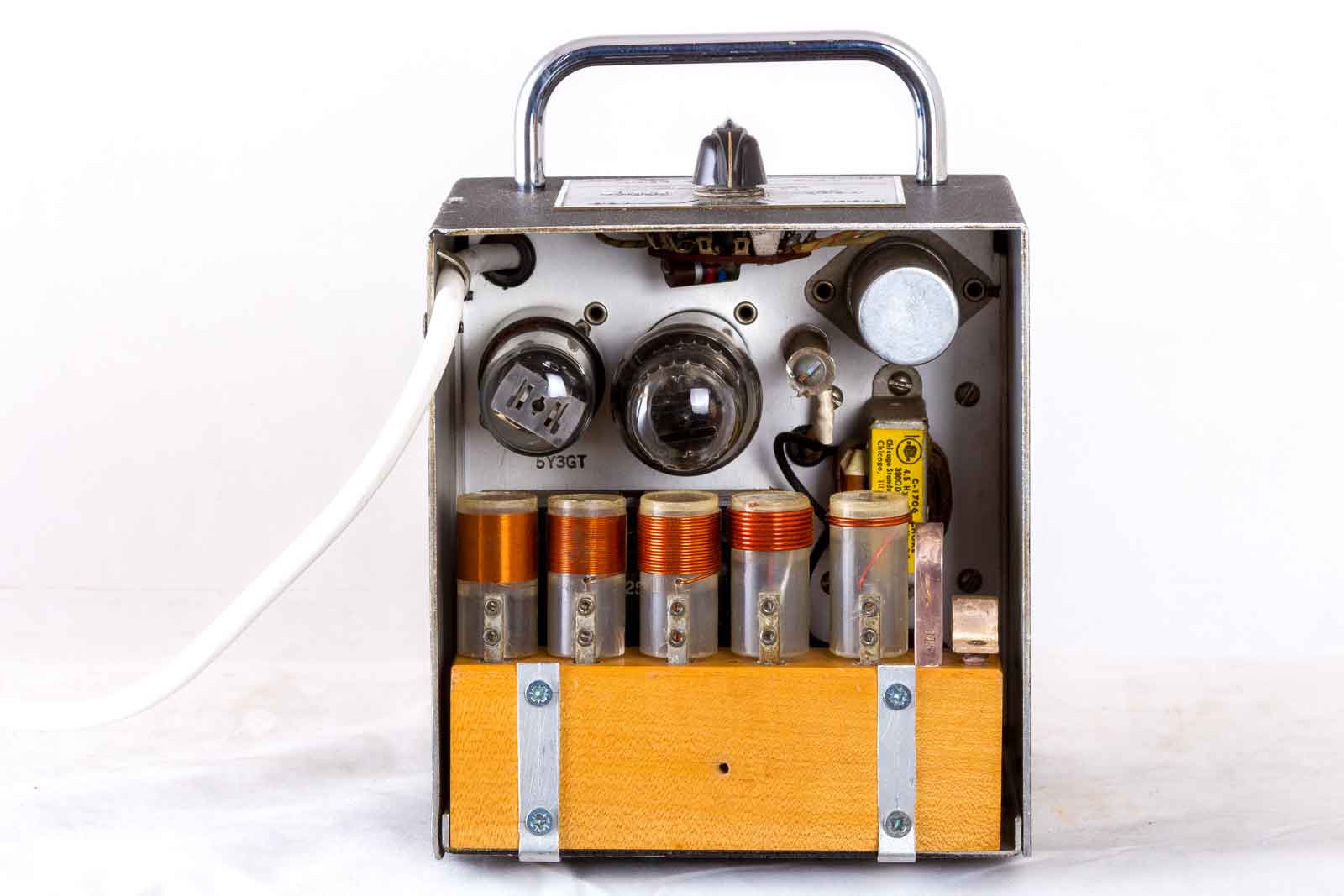

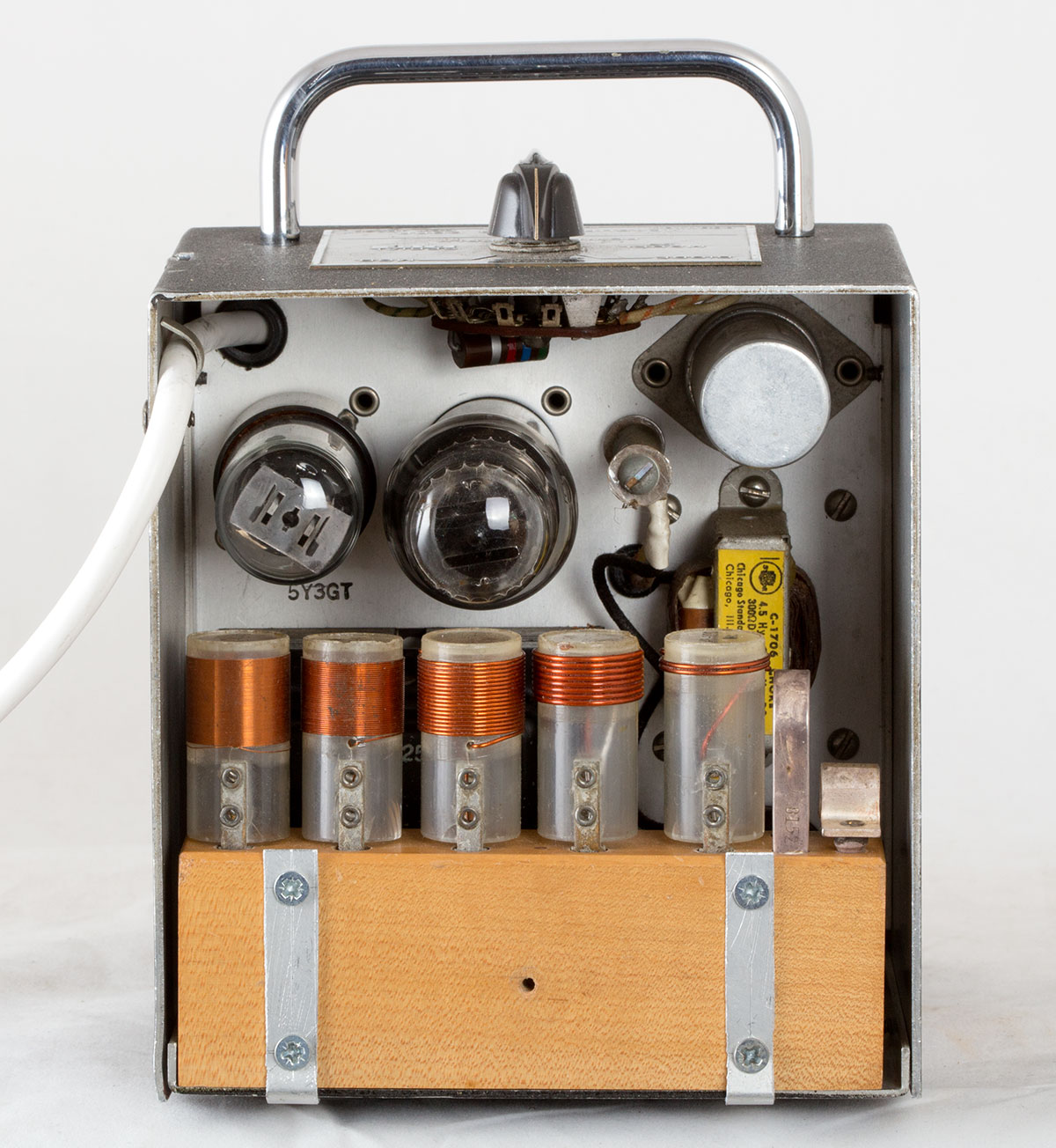

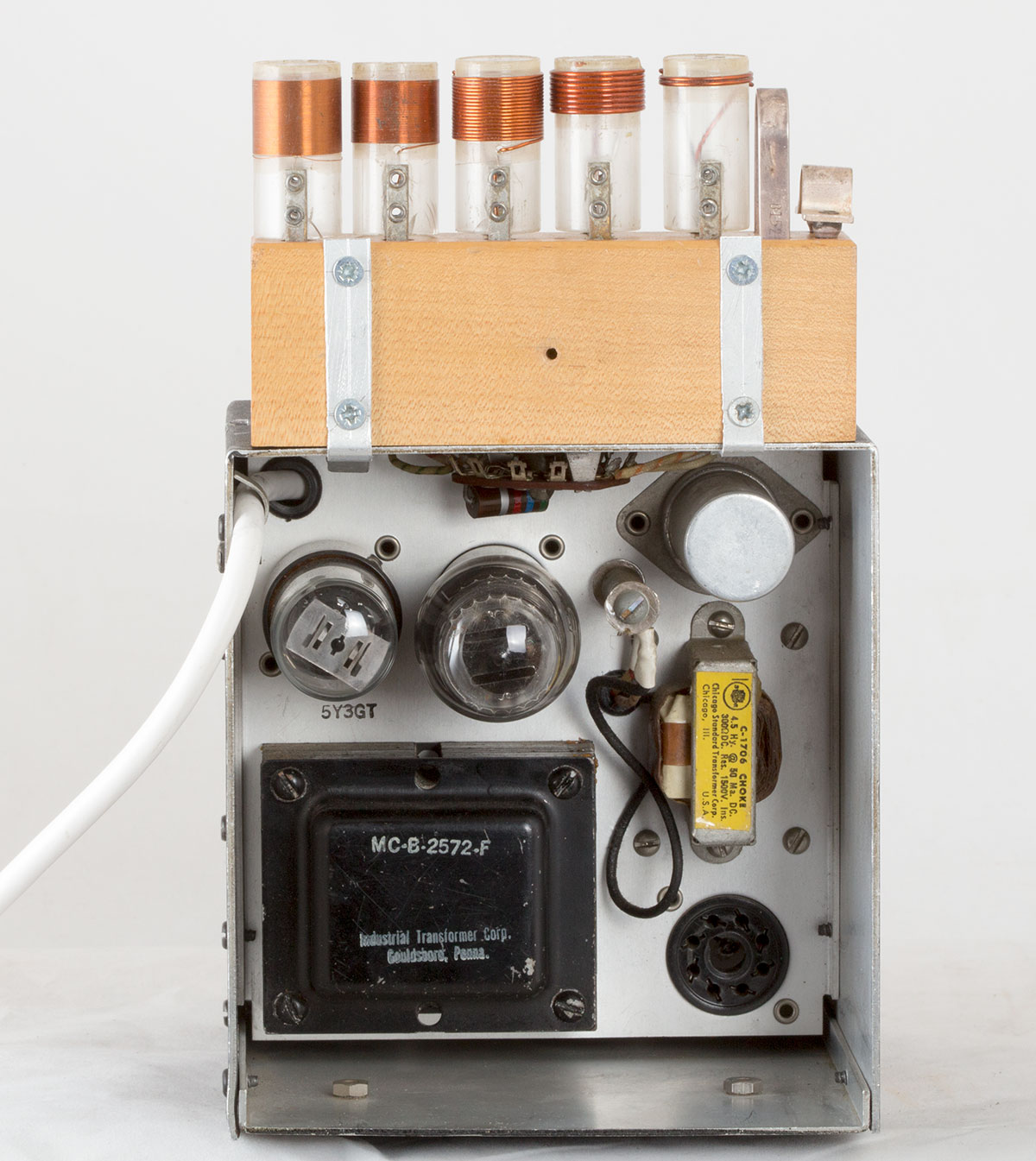

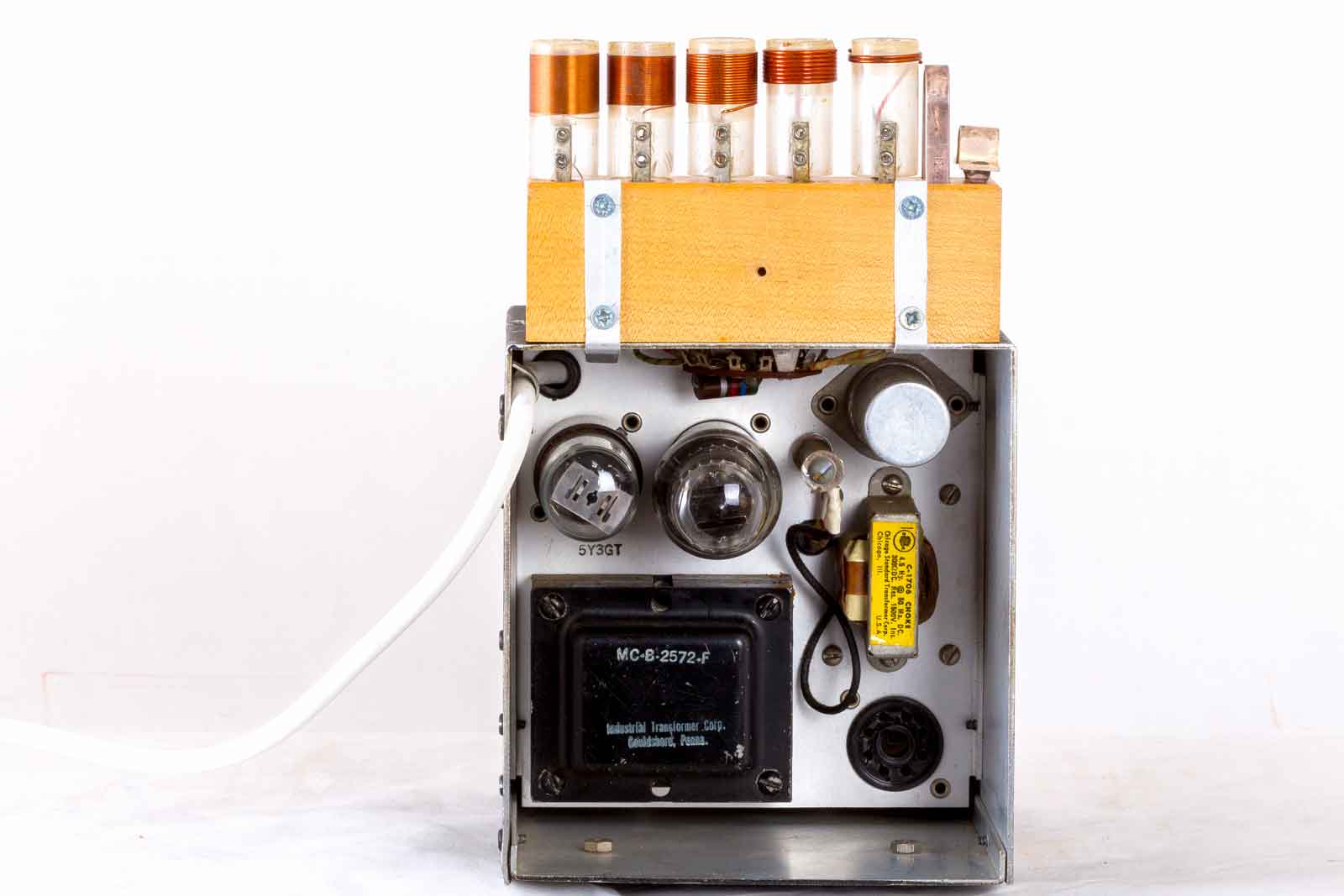

De gelijkrichter 5Y3GT en de stabilisatorbuis 0D3. Rechtsonder de aansluitvoet voor de meetkoppen.
Het meetistrument en de mode-schakelaar.

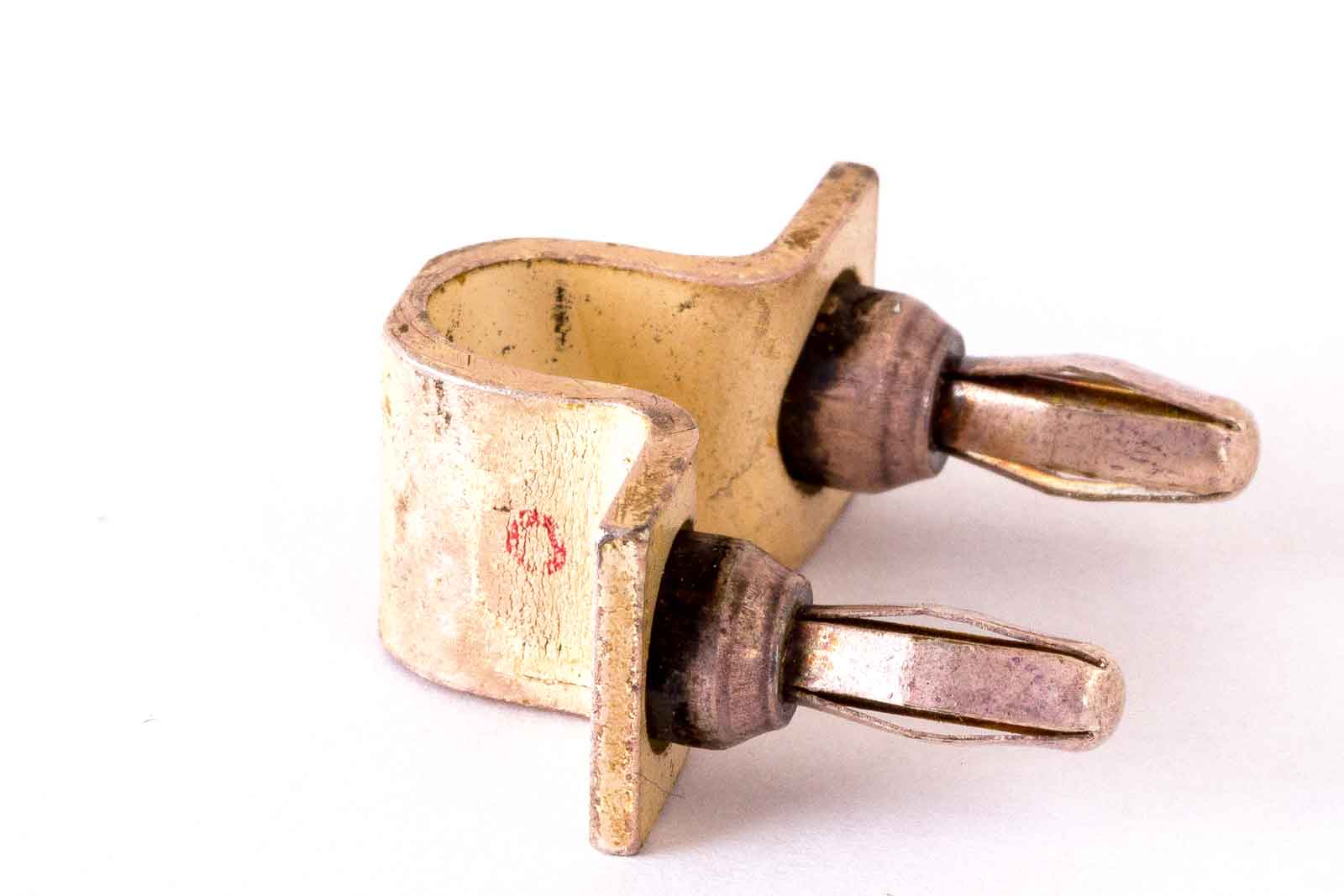

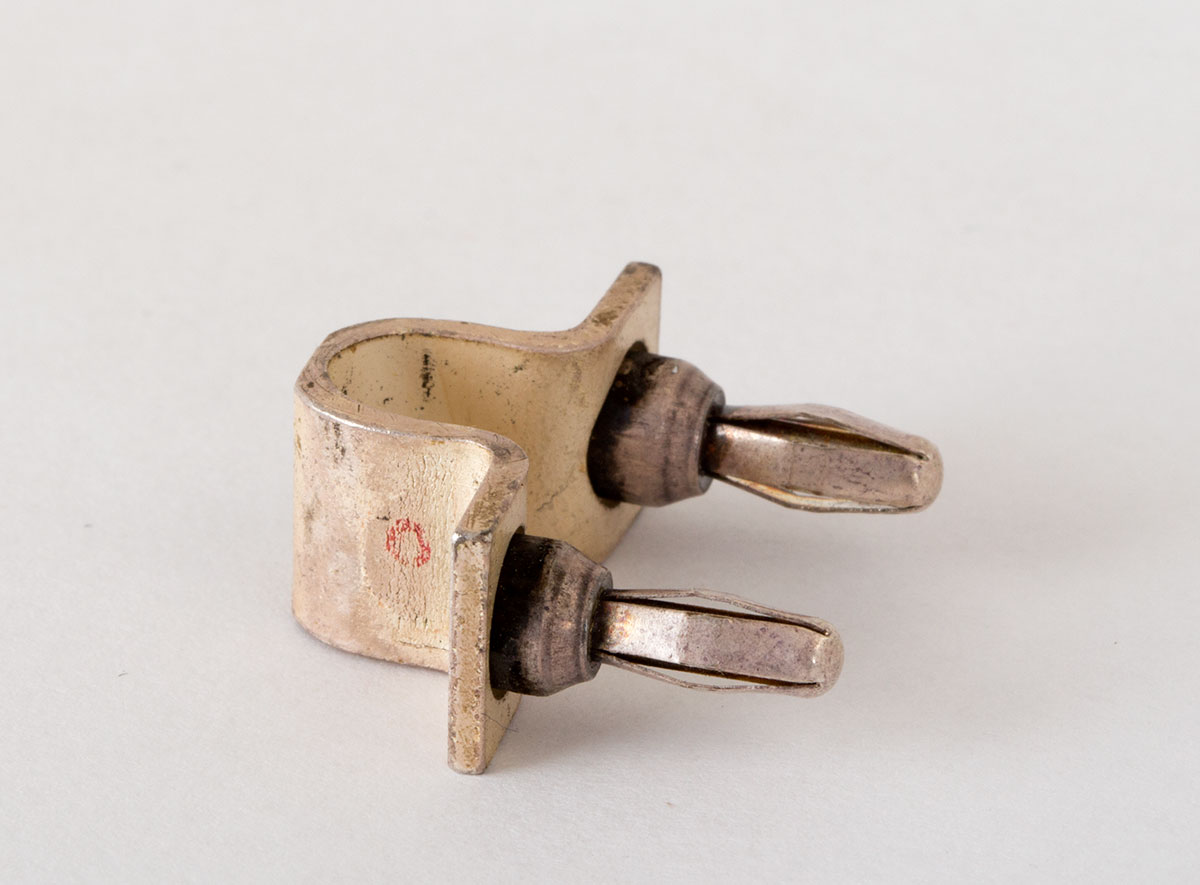

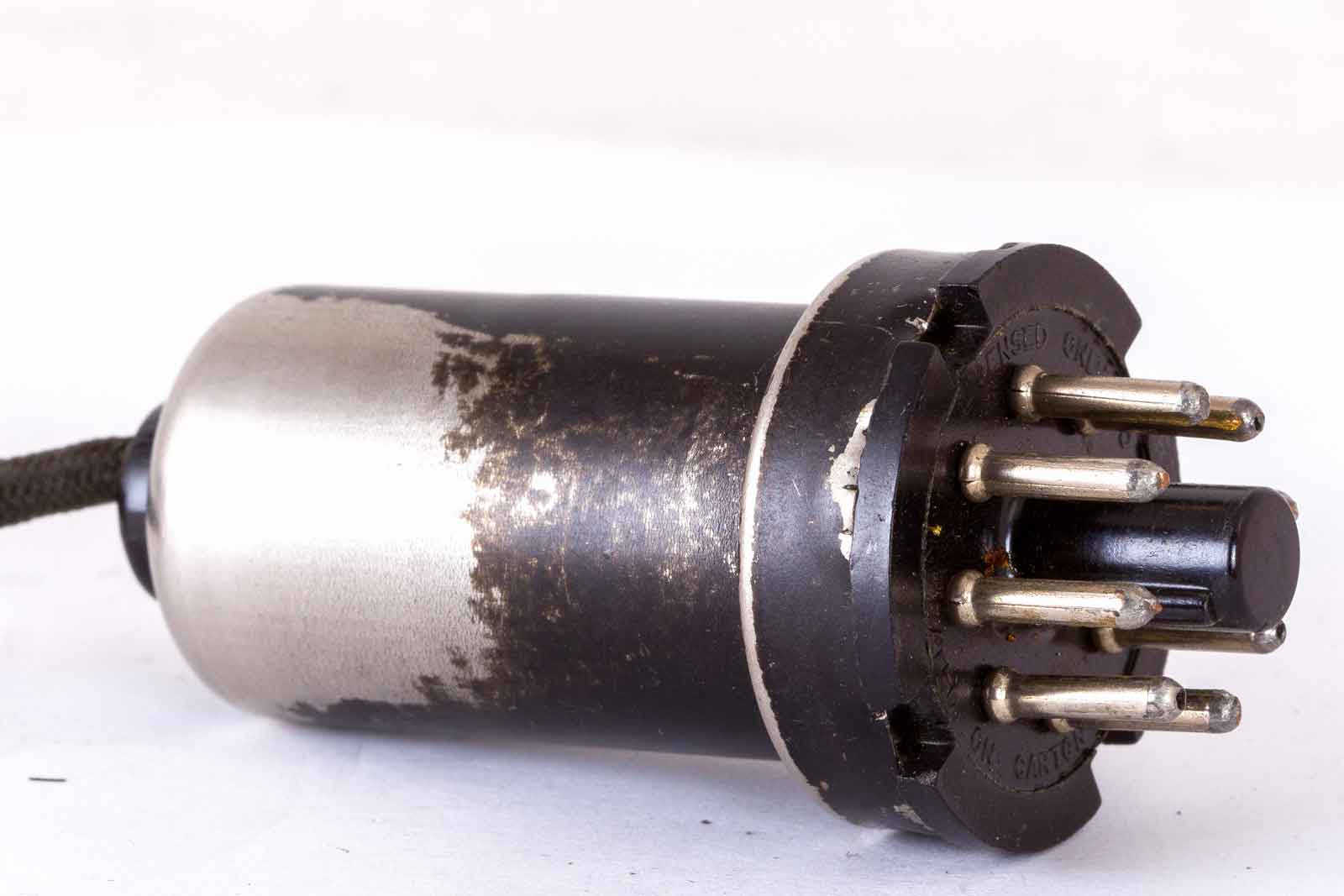

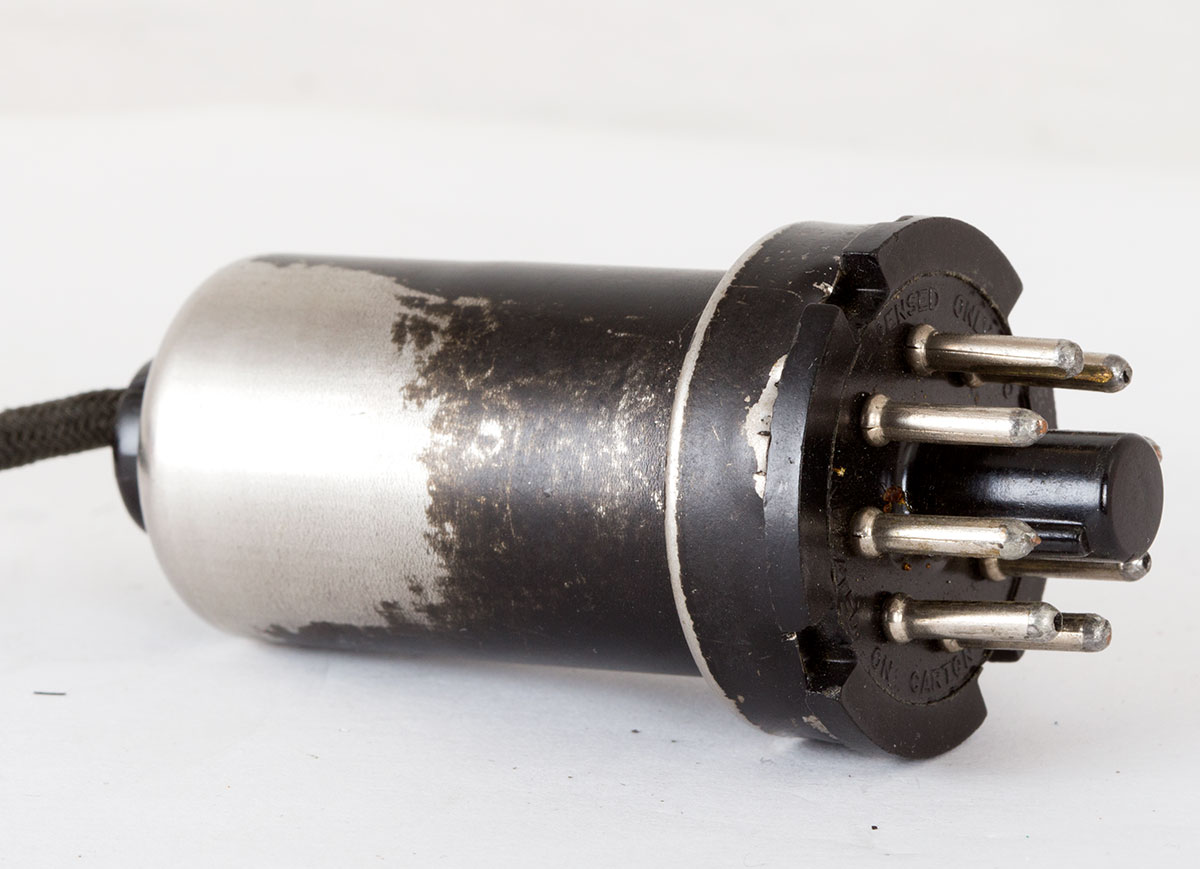

Door middel van deze stekkers wordt de meetkop aangesloten.

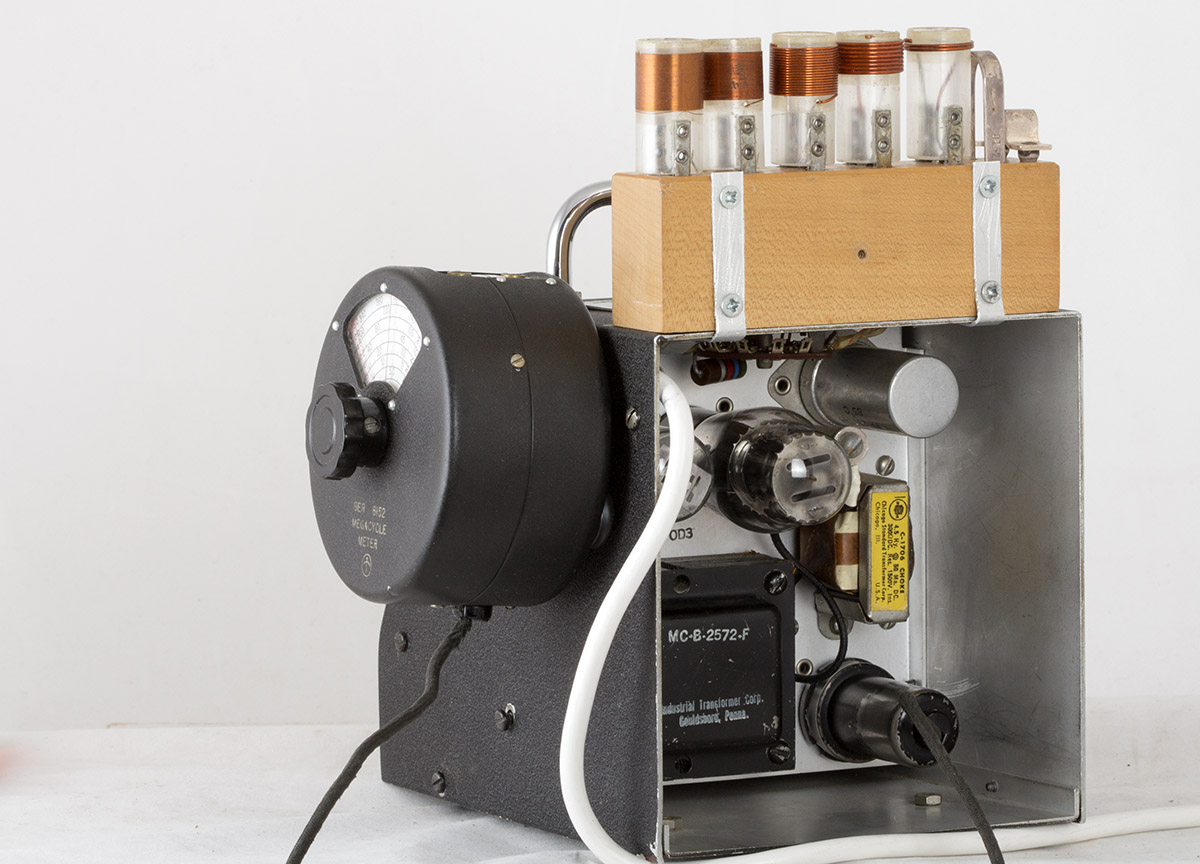

\De standaard HF-uitvoering met de spoelset boven op de kast geklemd. Zeven spoelen voor de zeven bereiken.

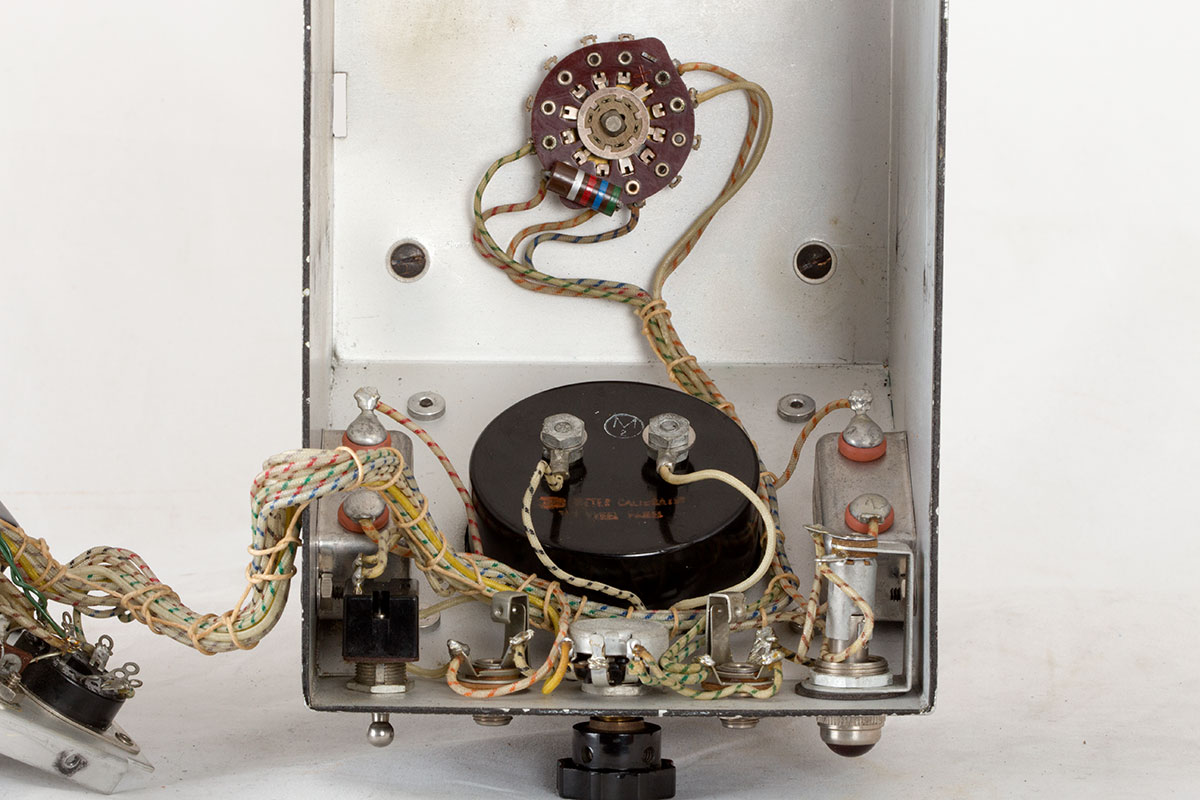

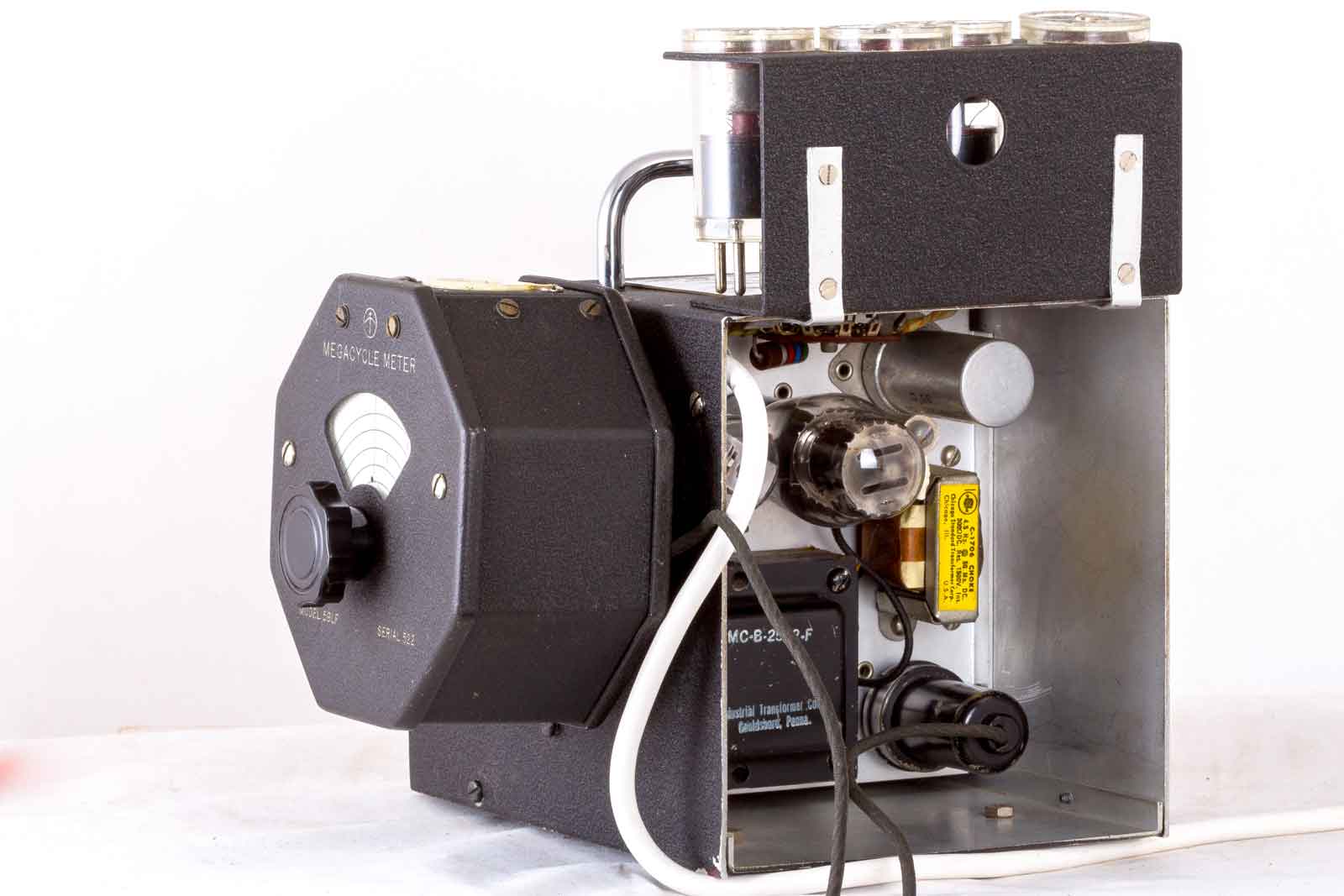

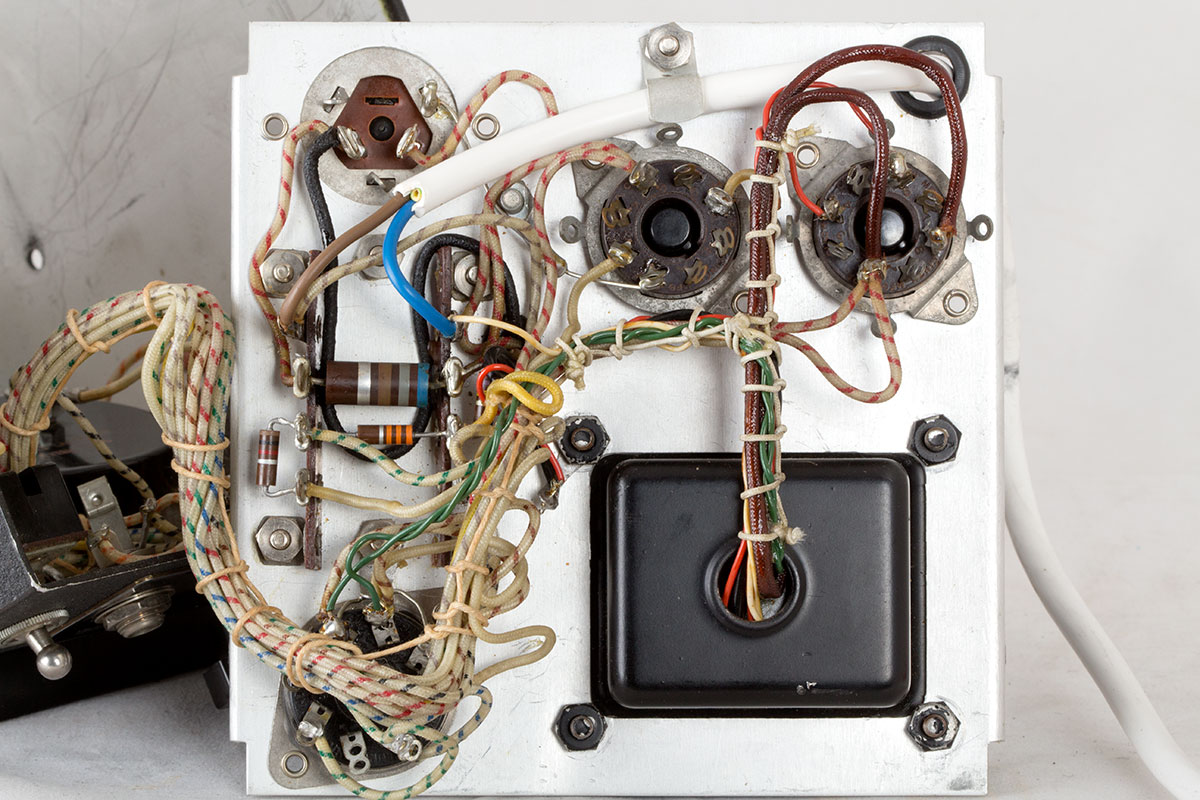

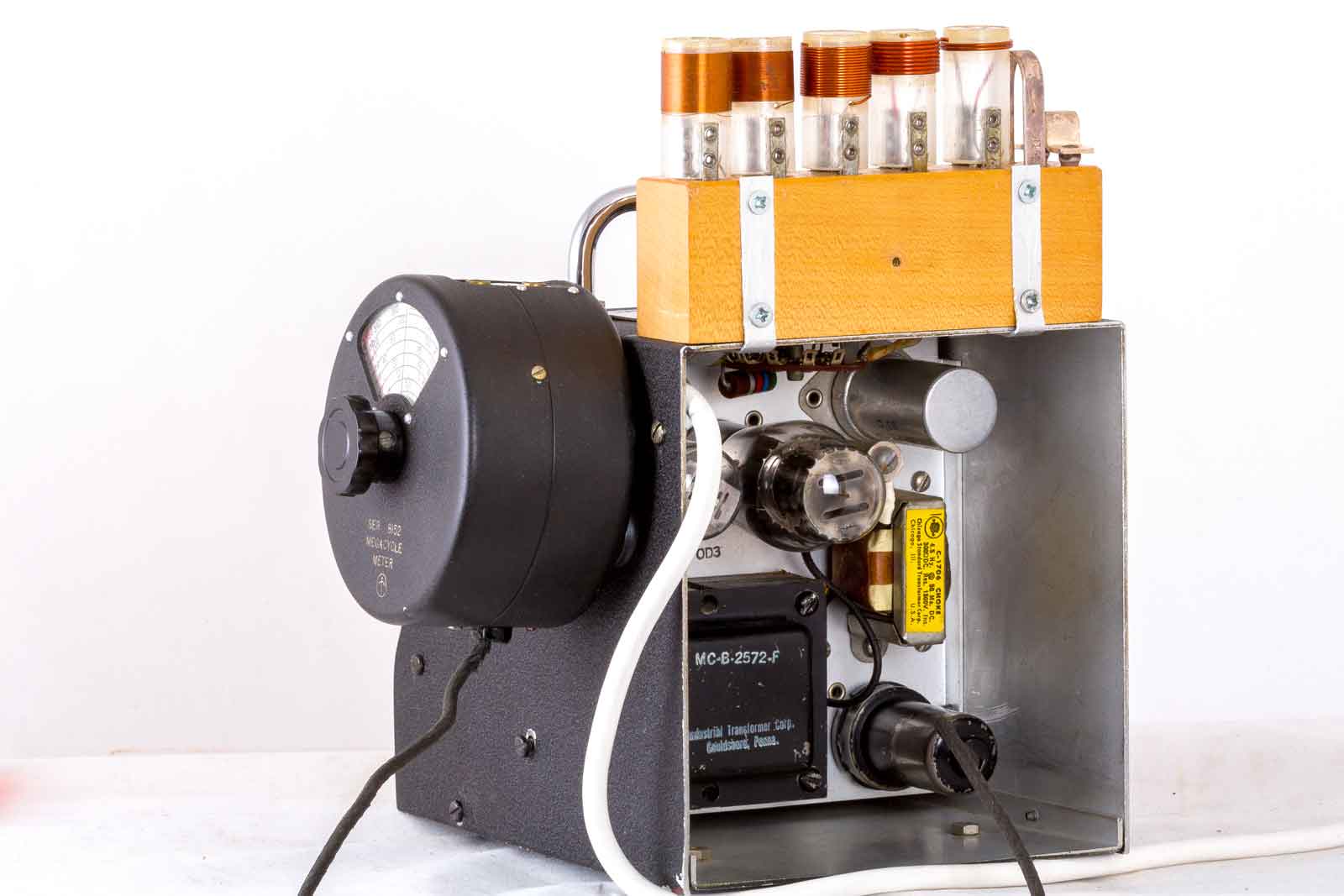

De open achterkant ziet er dan zo uit.
Wanneer je de spoeltjes even niet nodig hebt berg je ze aan de achterkant op.

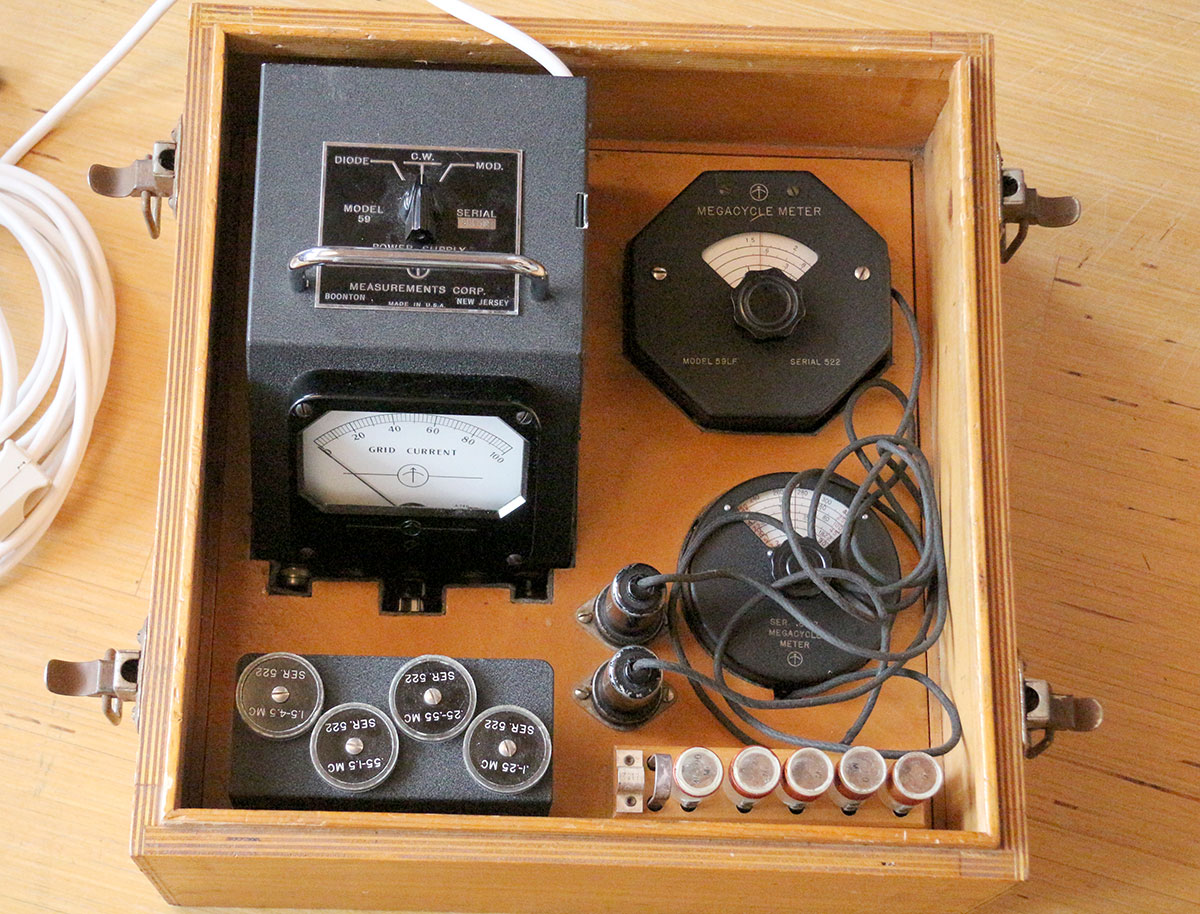

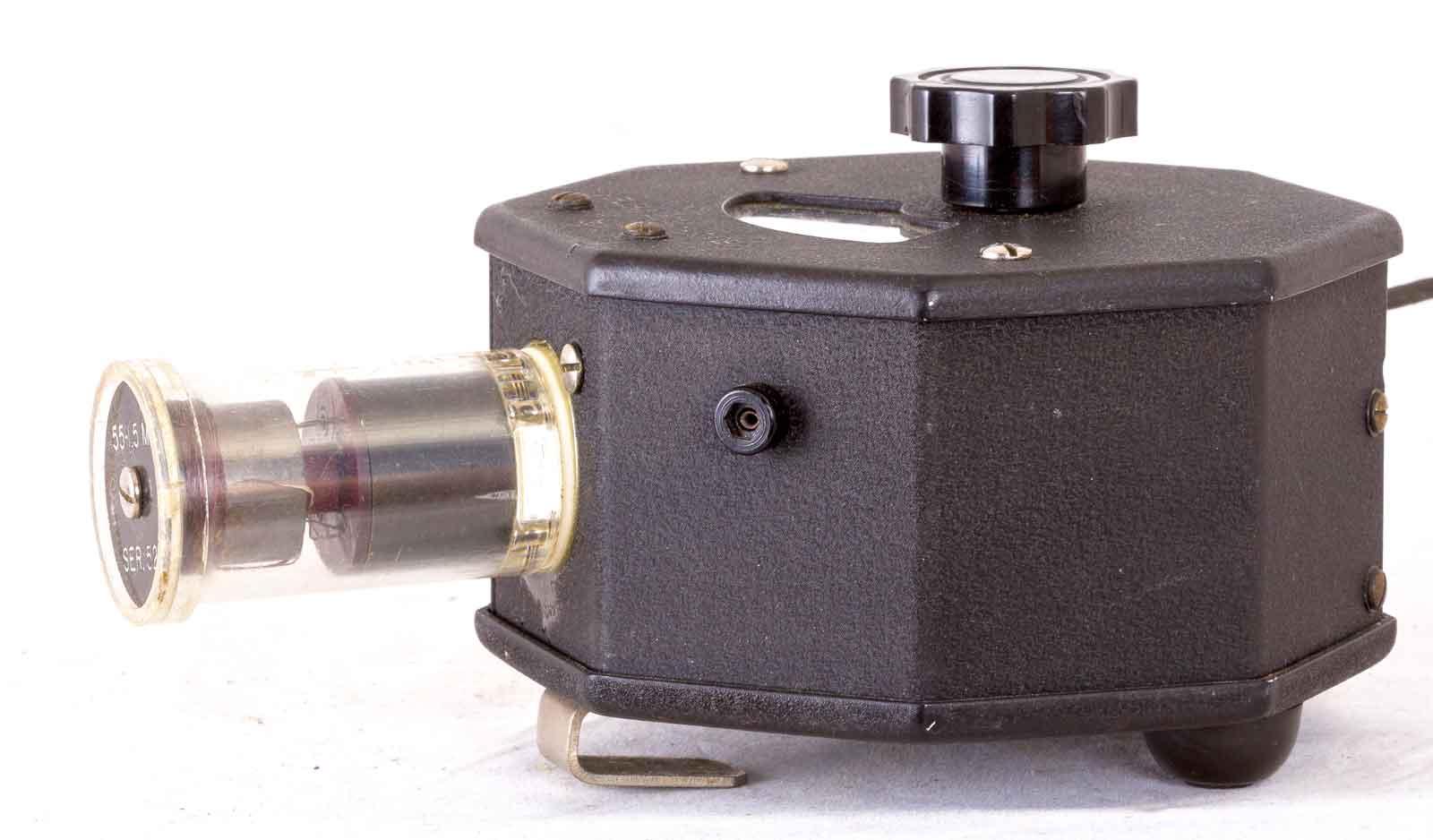

De Griddipper klaar voor gebruik. De meetkop kan aan de zijkant van de kast opgehangen worden.
Op de oscillator ook het serienummer 8152.

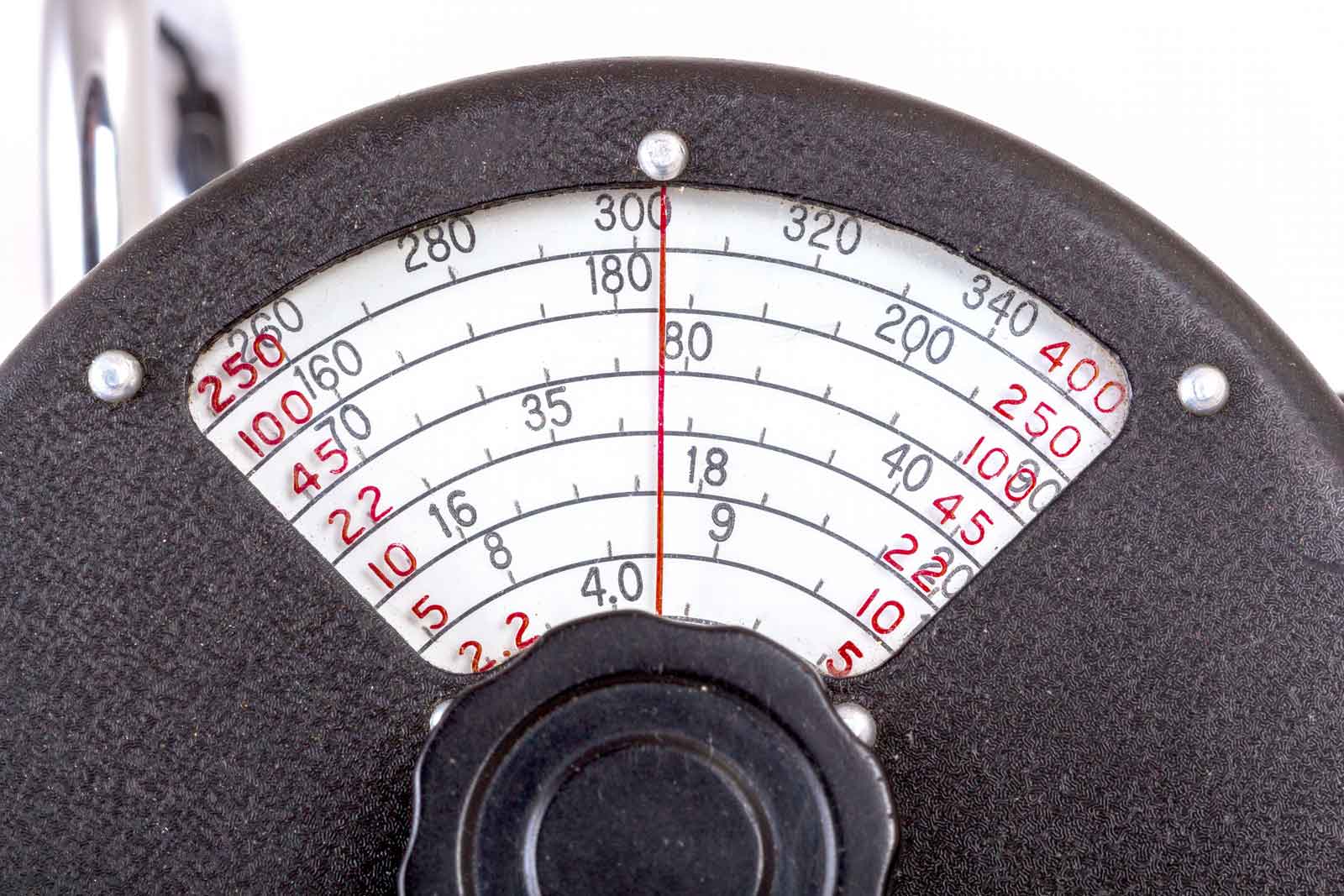

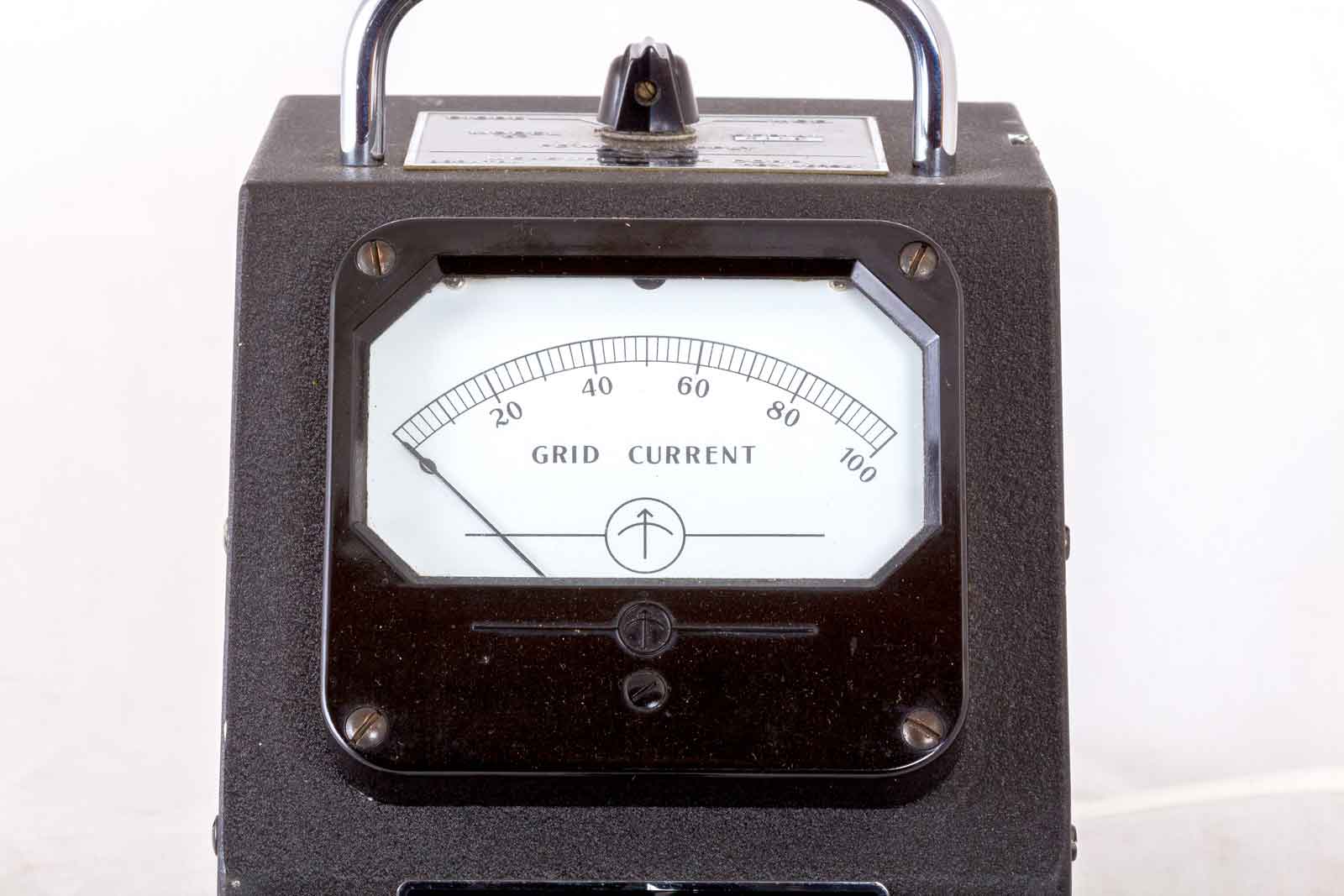

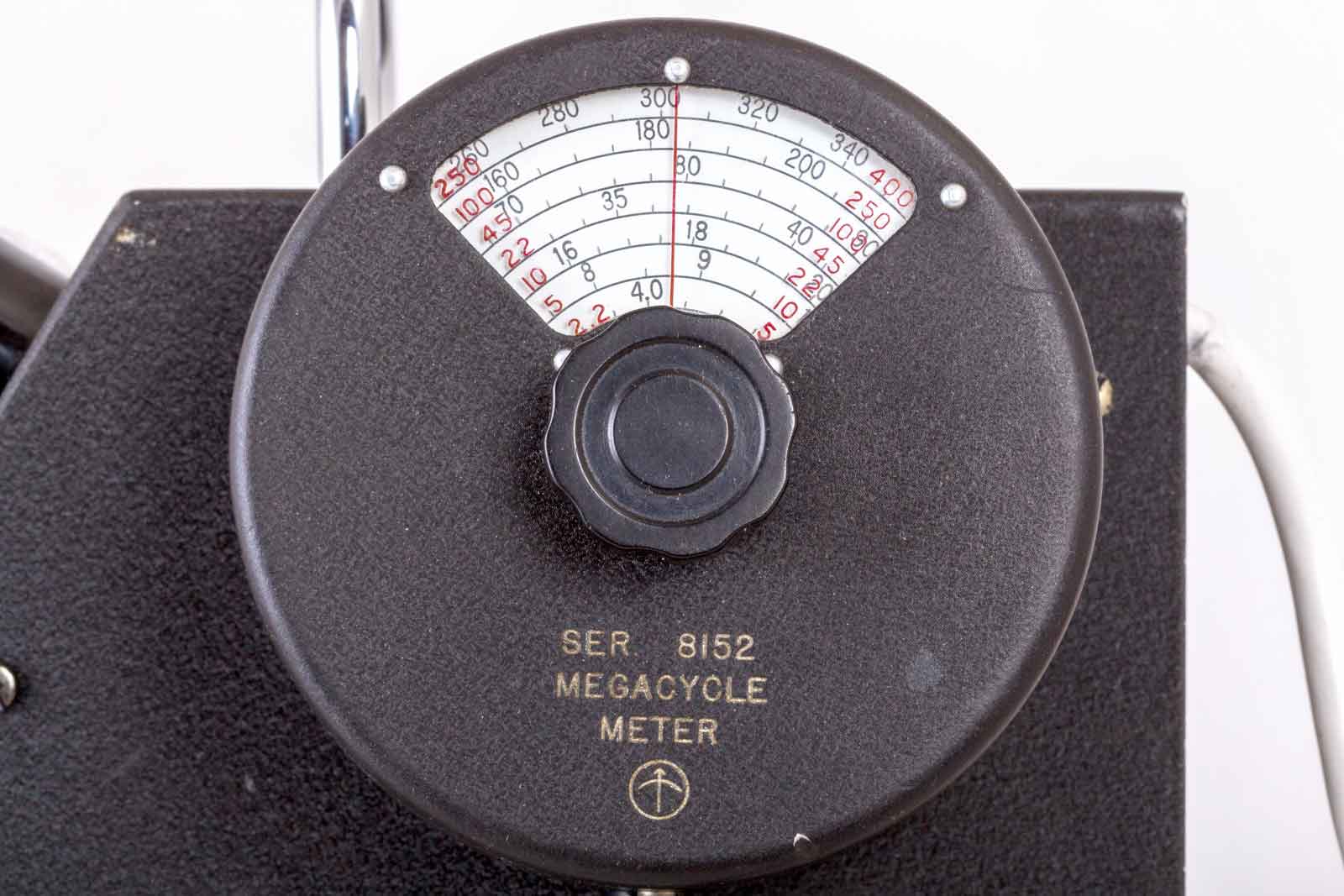

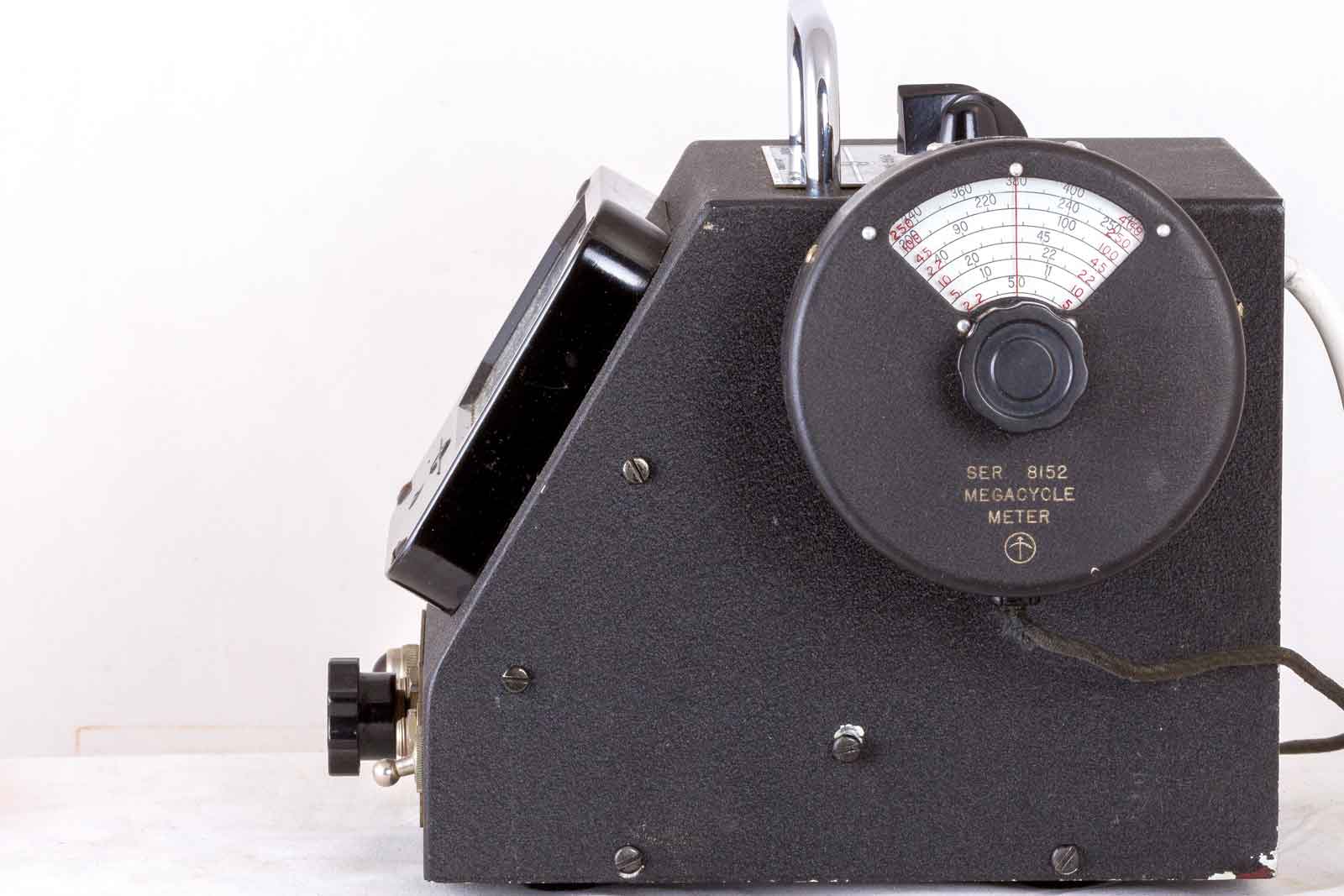

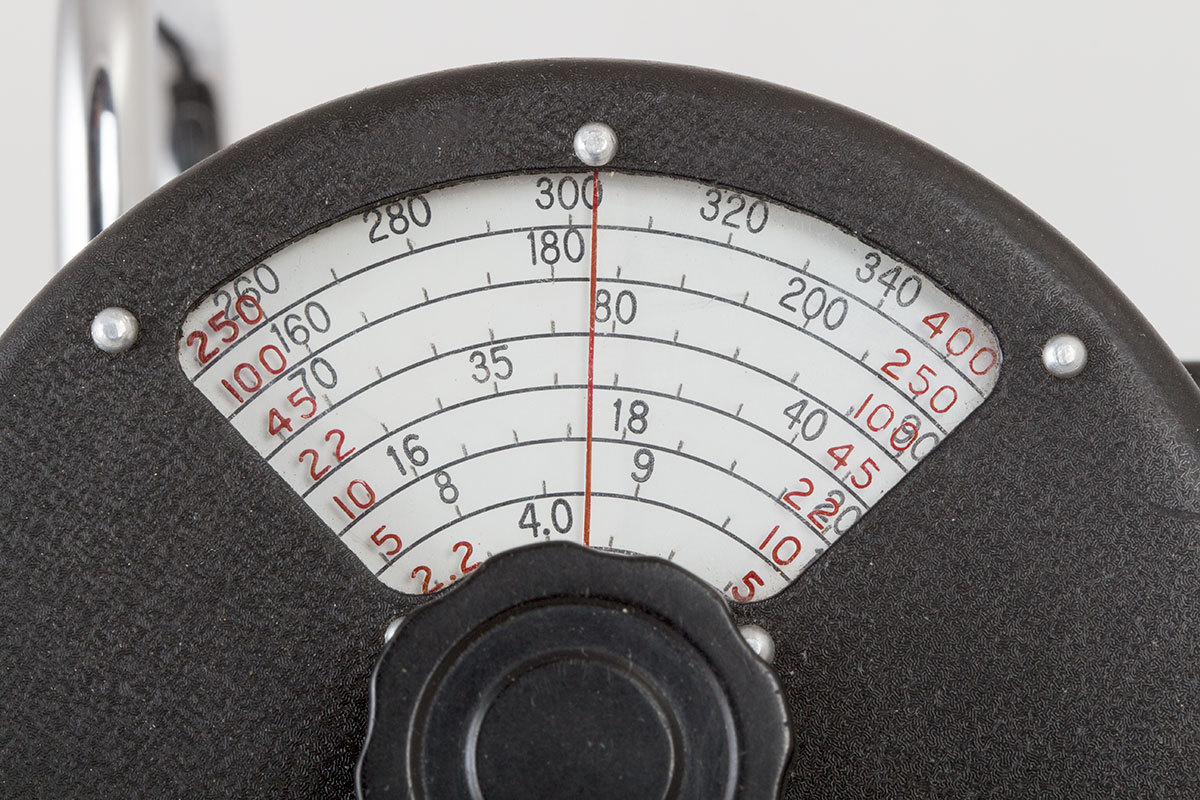

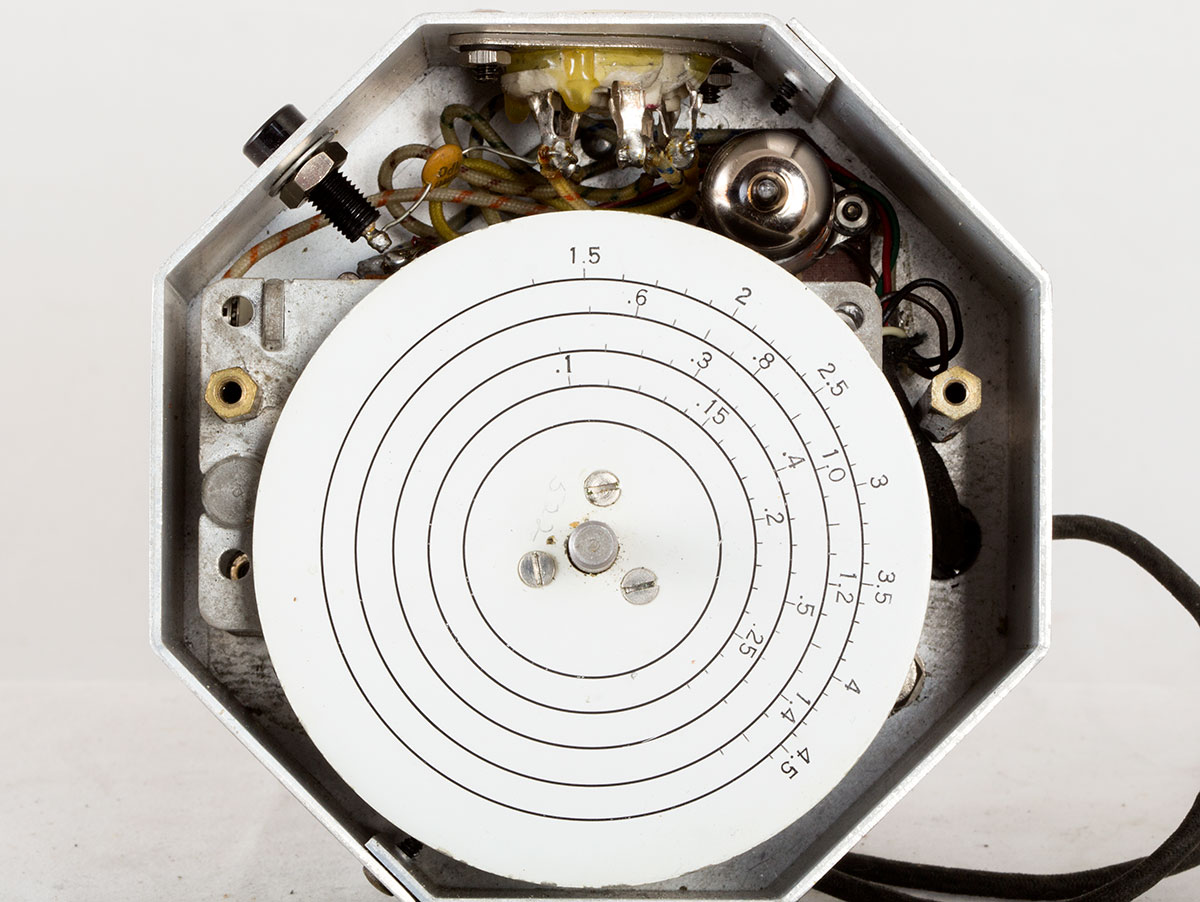

De schaal nader bekeken, heel goed afleesbaar en instelbaar. (Met vertraging)

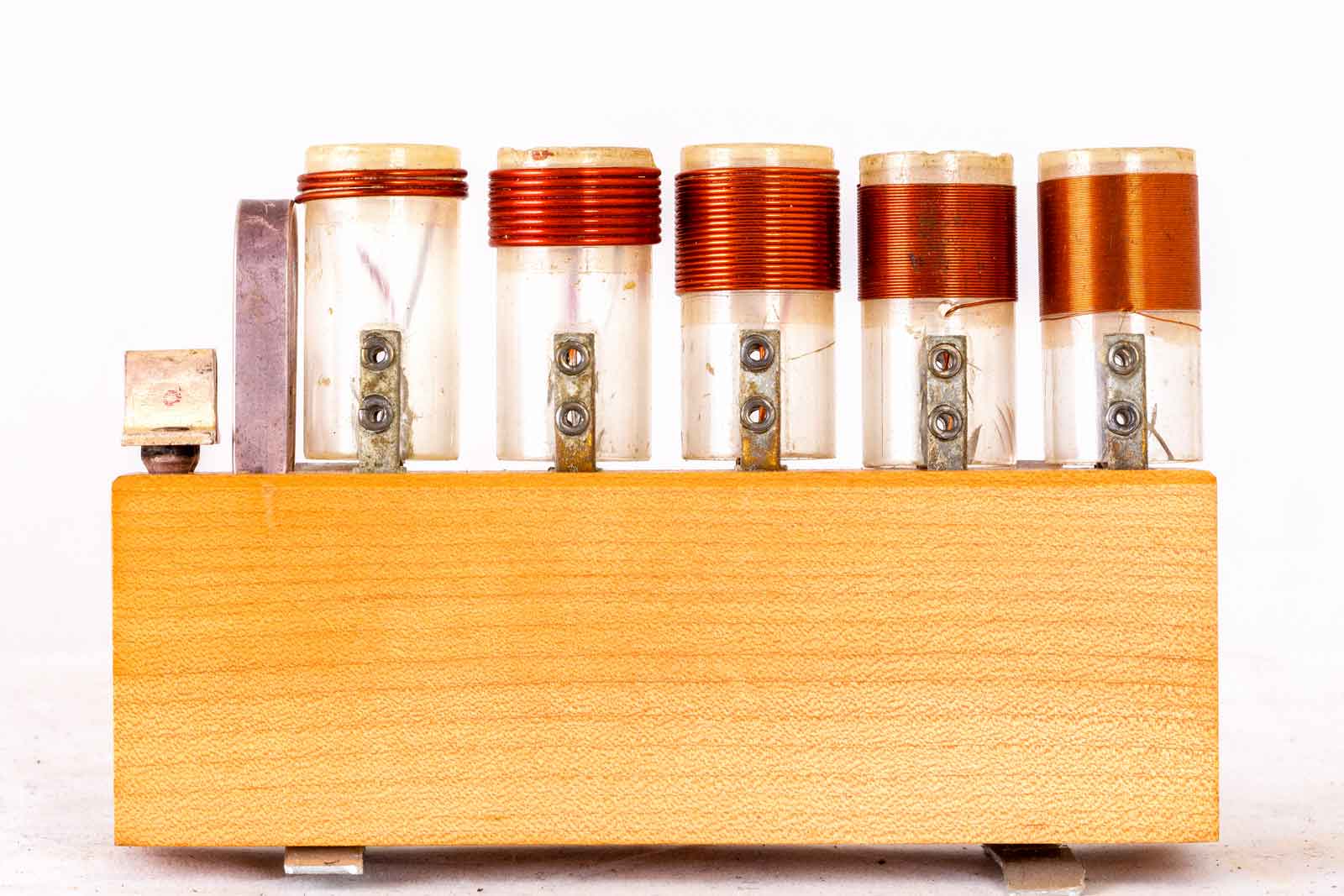

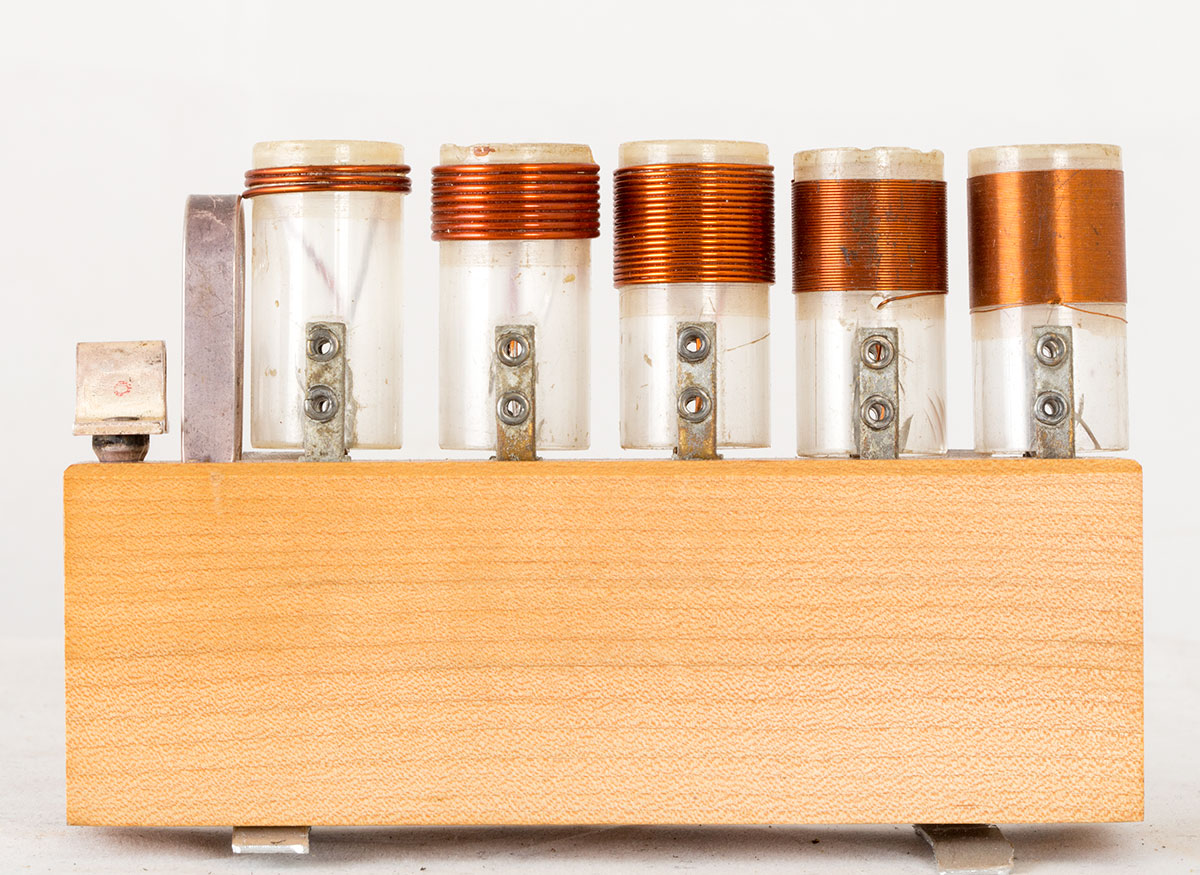

De standaard spoel-set, links de hoogste frequentie en rechts de laagste.

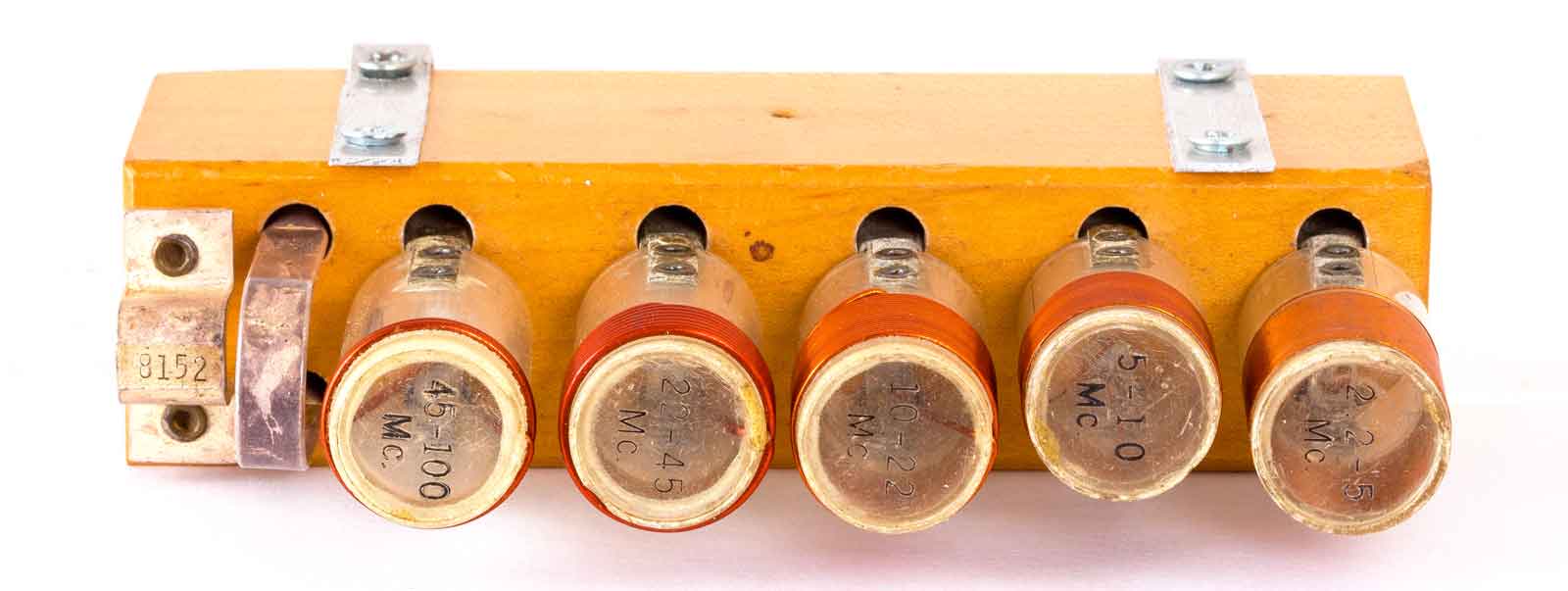

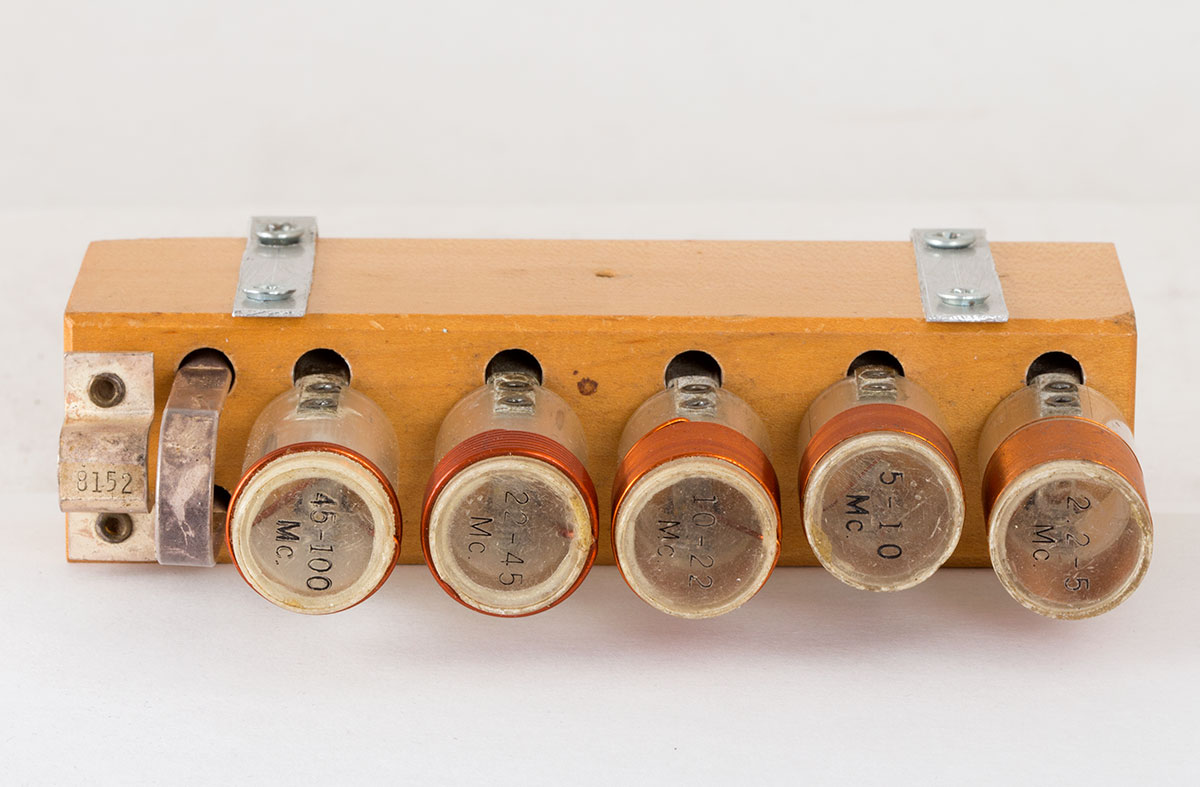

Bovenaanzicht met leesbare serienummers, jawel, 8152.
Deze is voor het hoogste bereik.
Deze een stapje lager.

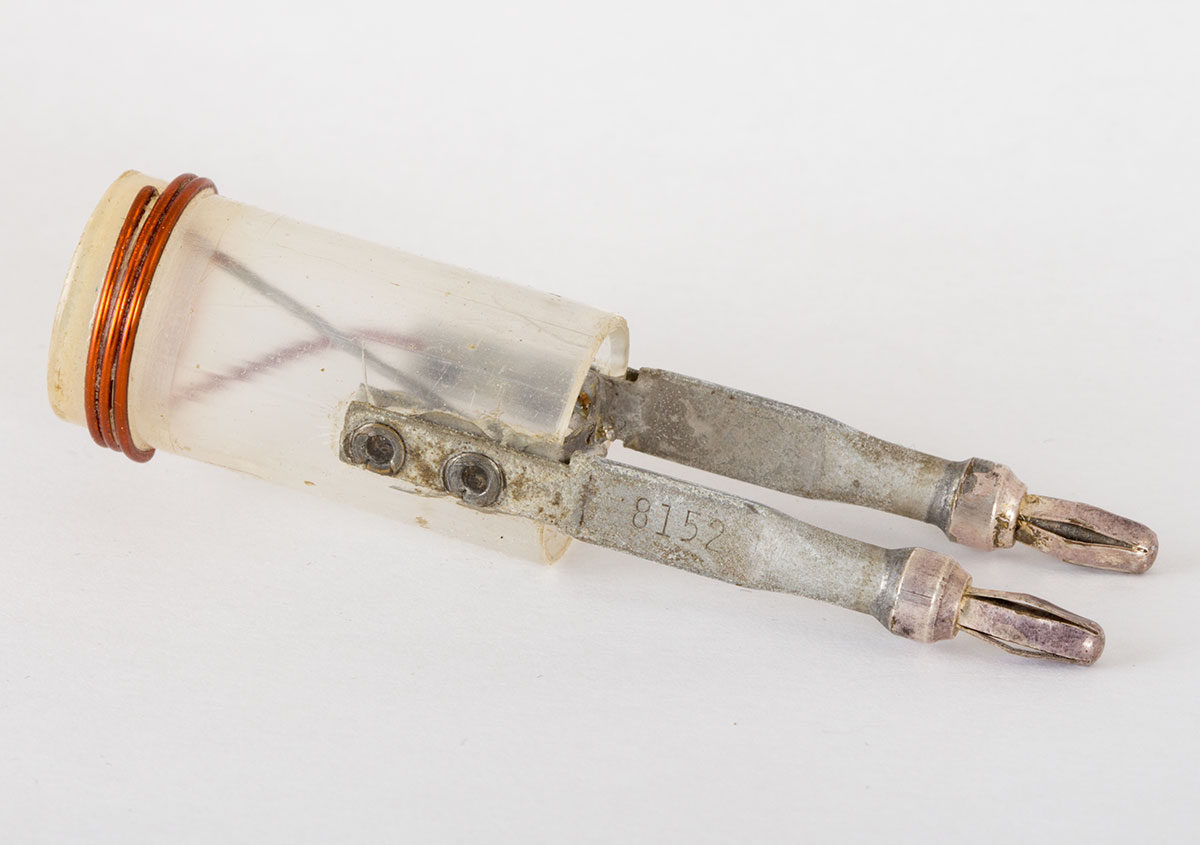

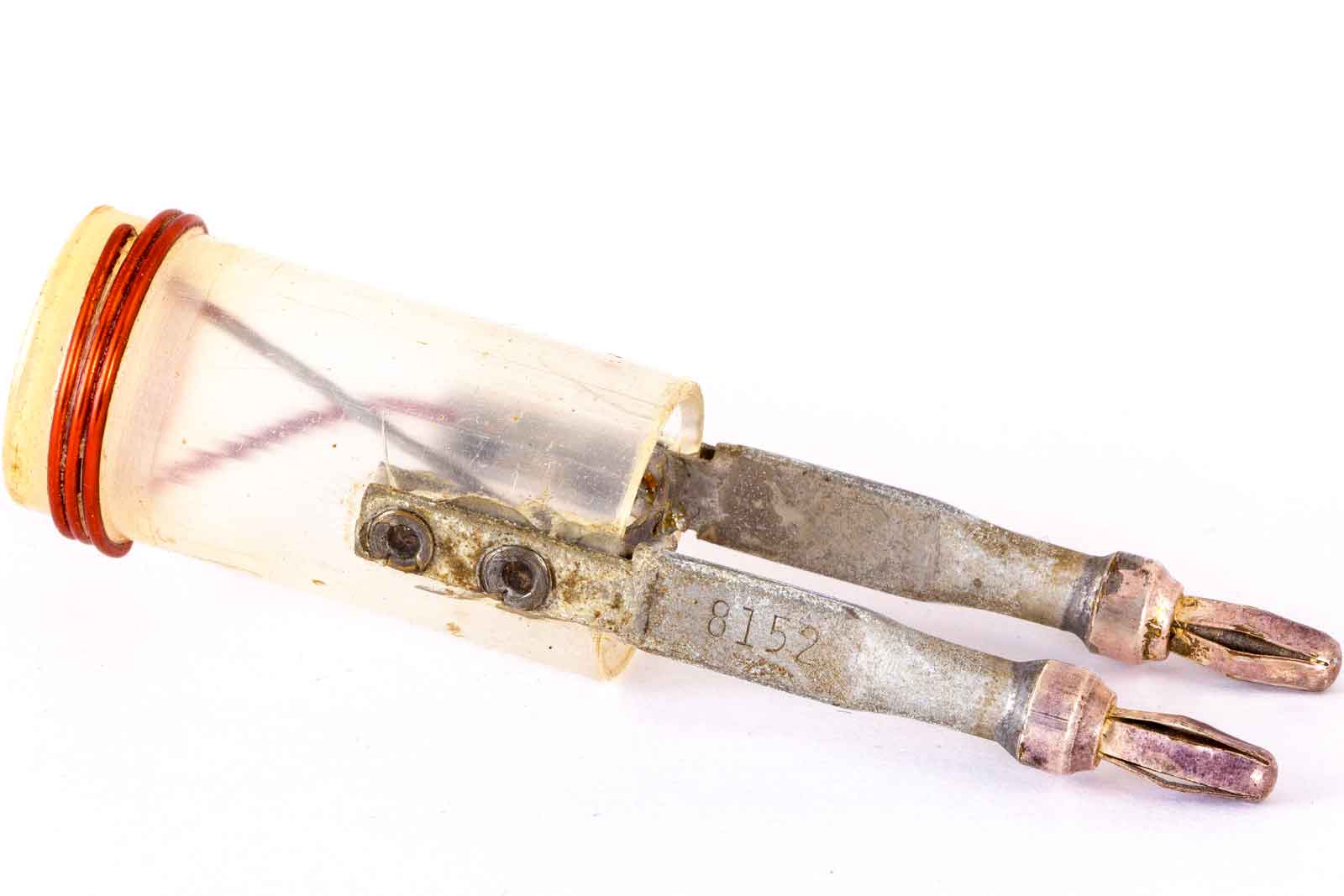

En deze weer een bereik lager. Op deze uitvoering staat het serienummer op de pennen van de spoel.

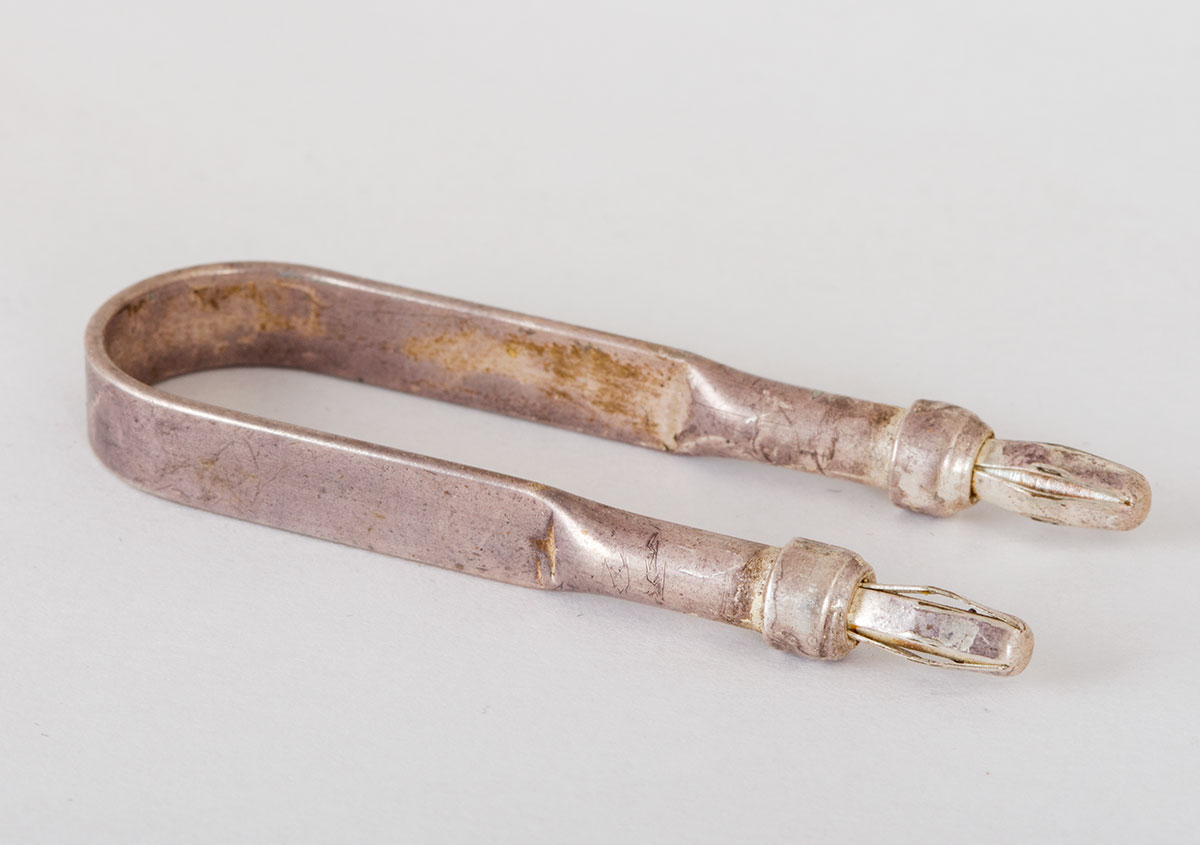

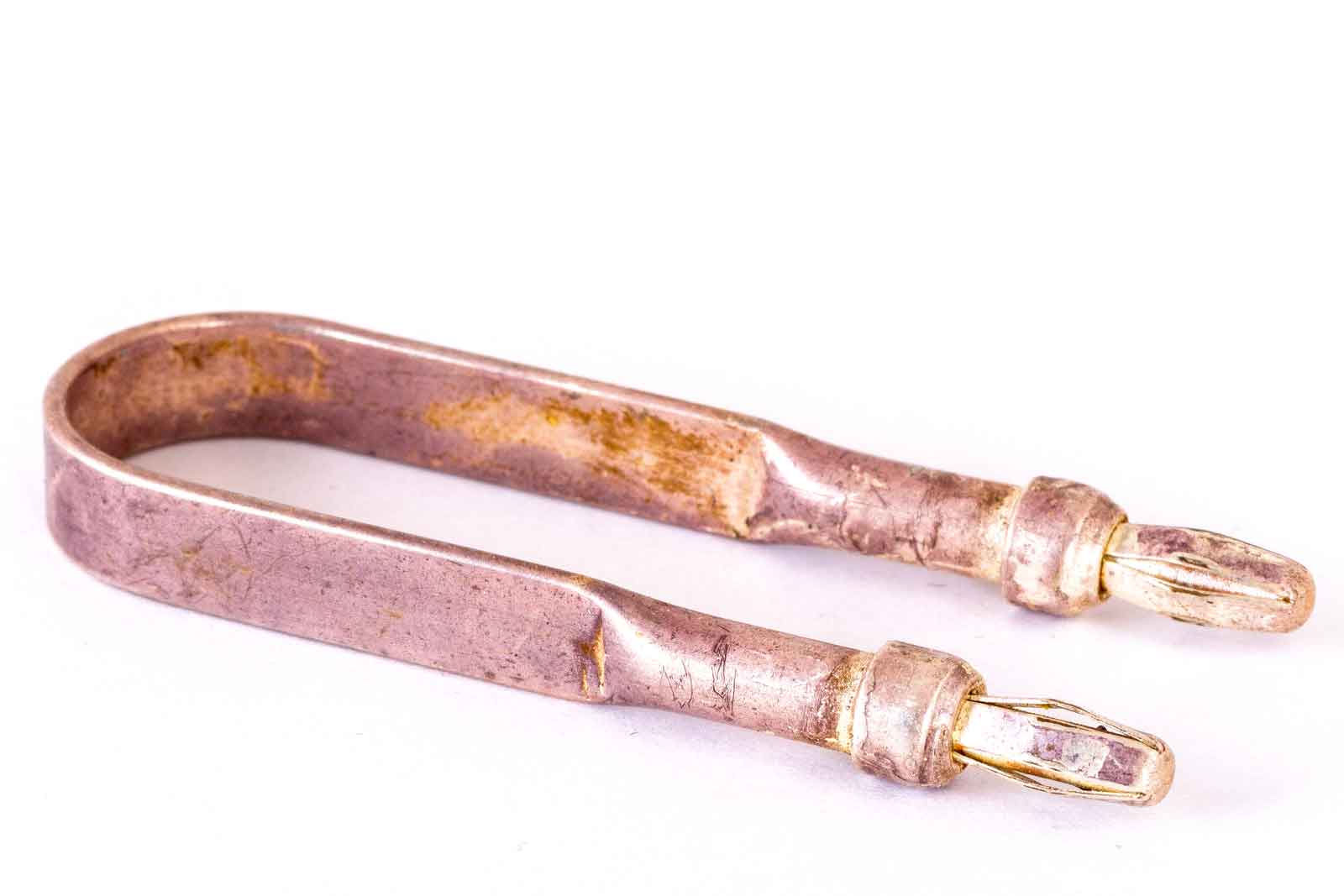

Het bovenkapje verwijderd. De spoelaansluiting is hier goed te zien. Twee aansluitpunten.

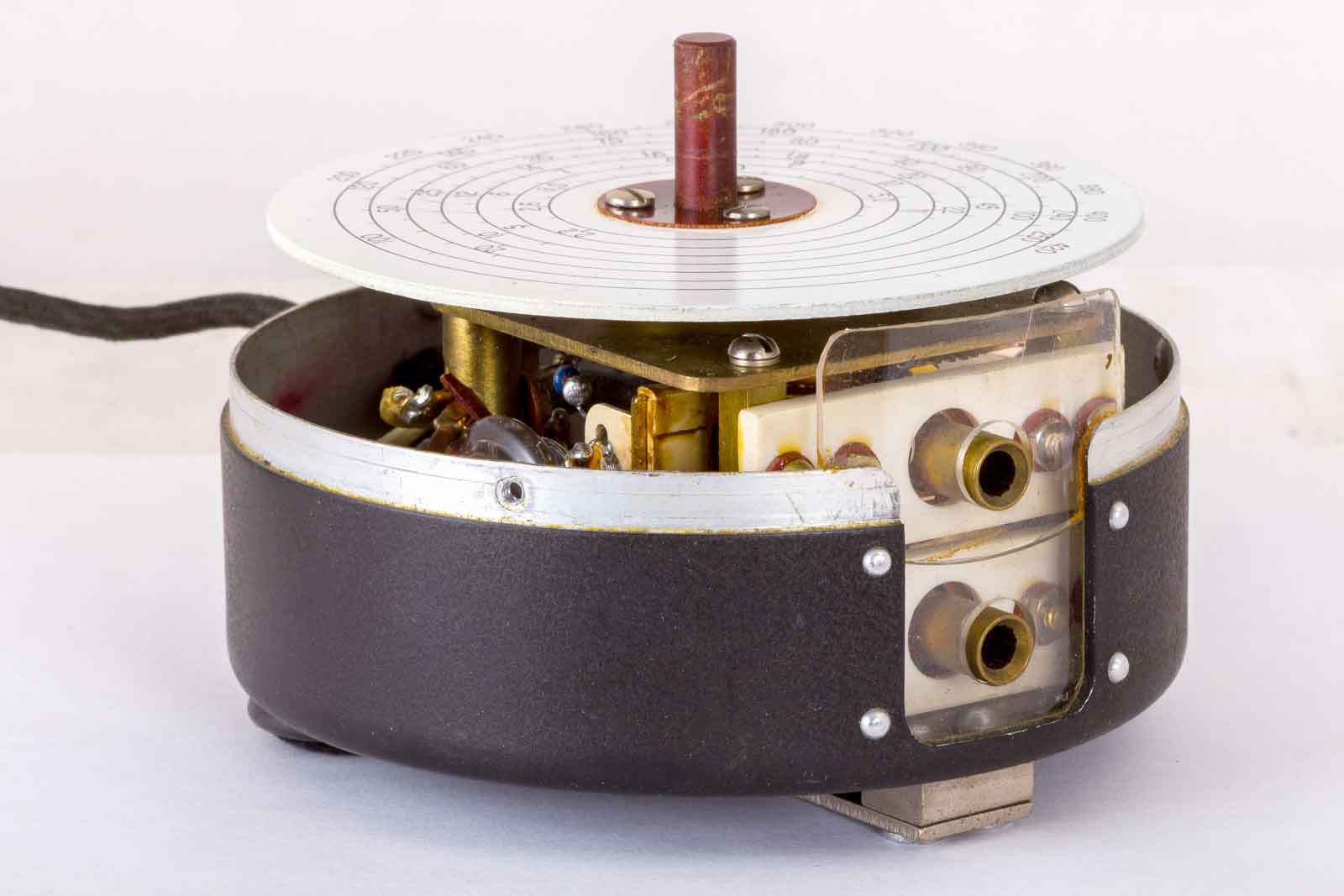

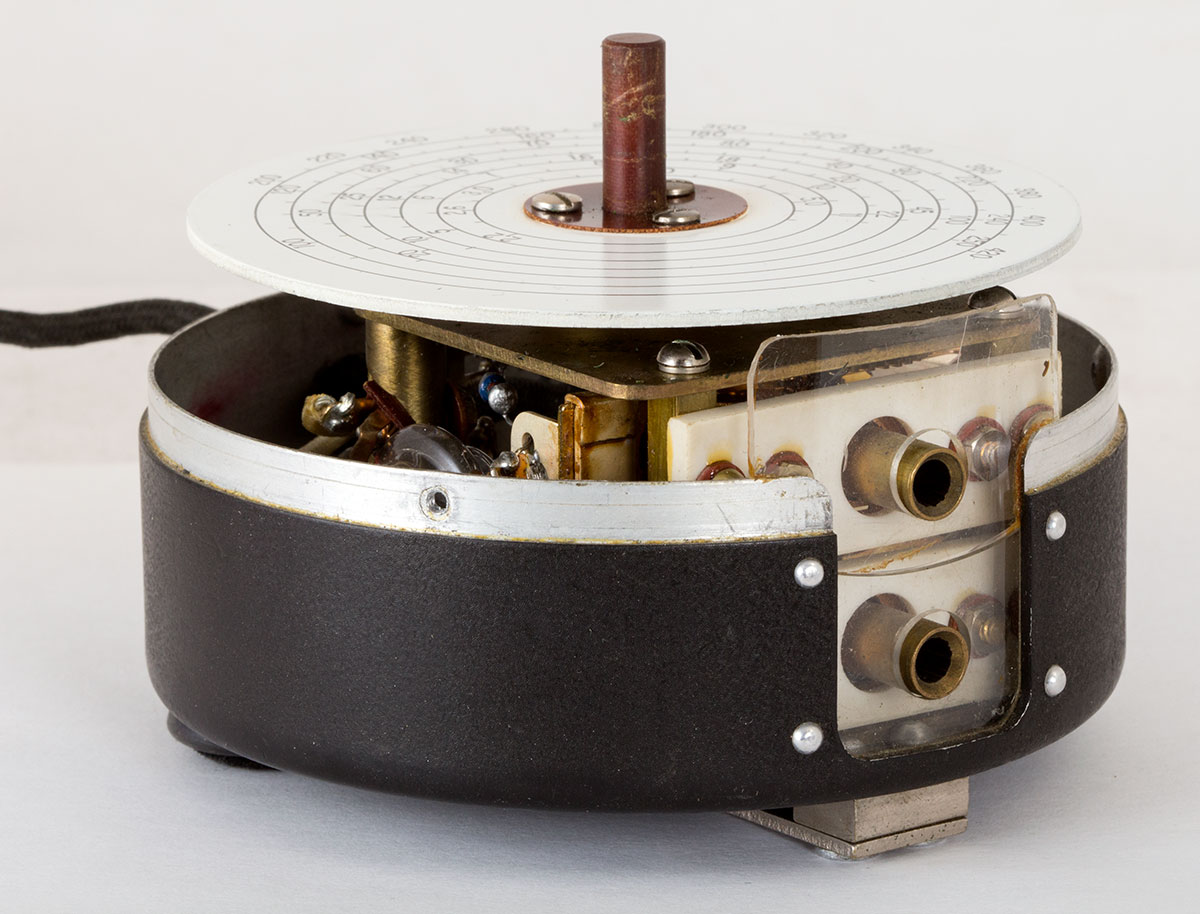

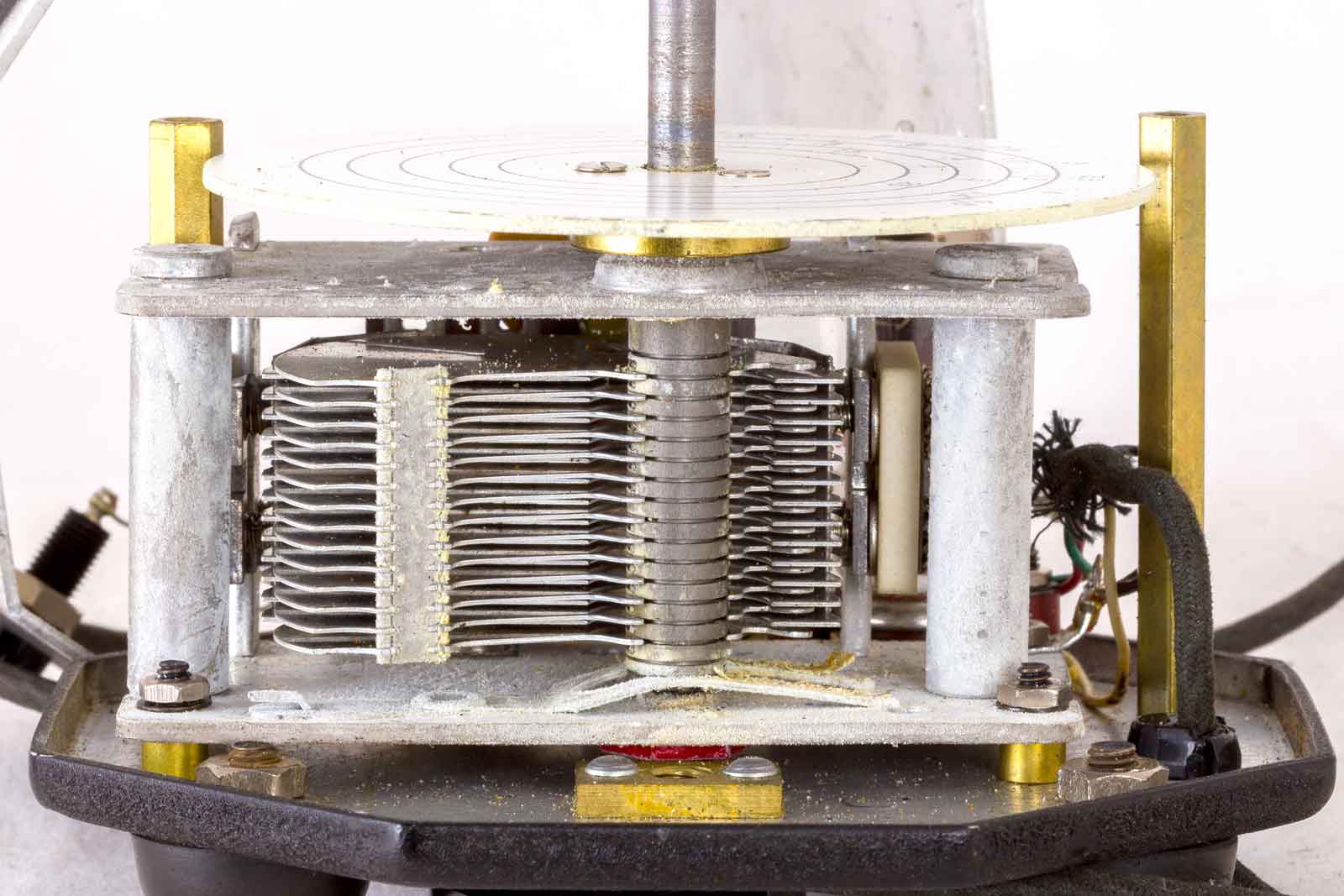

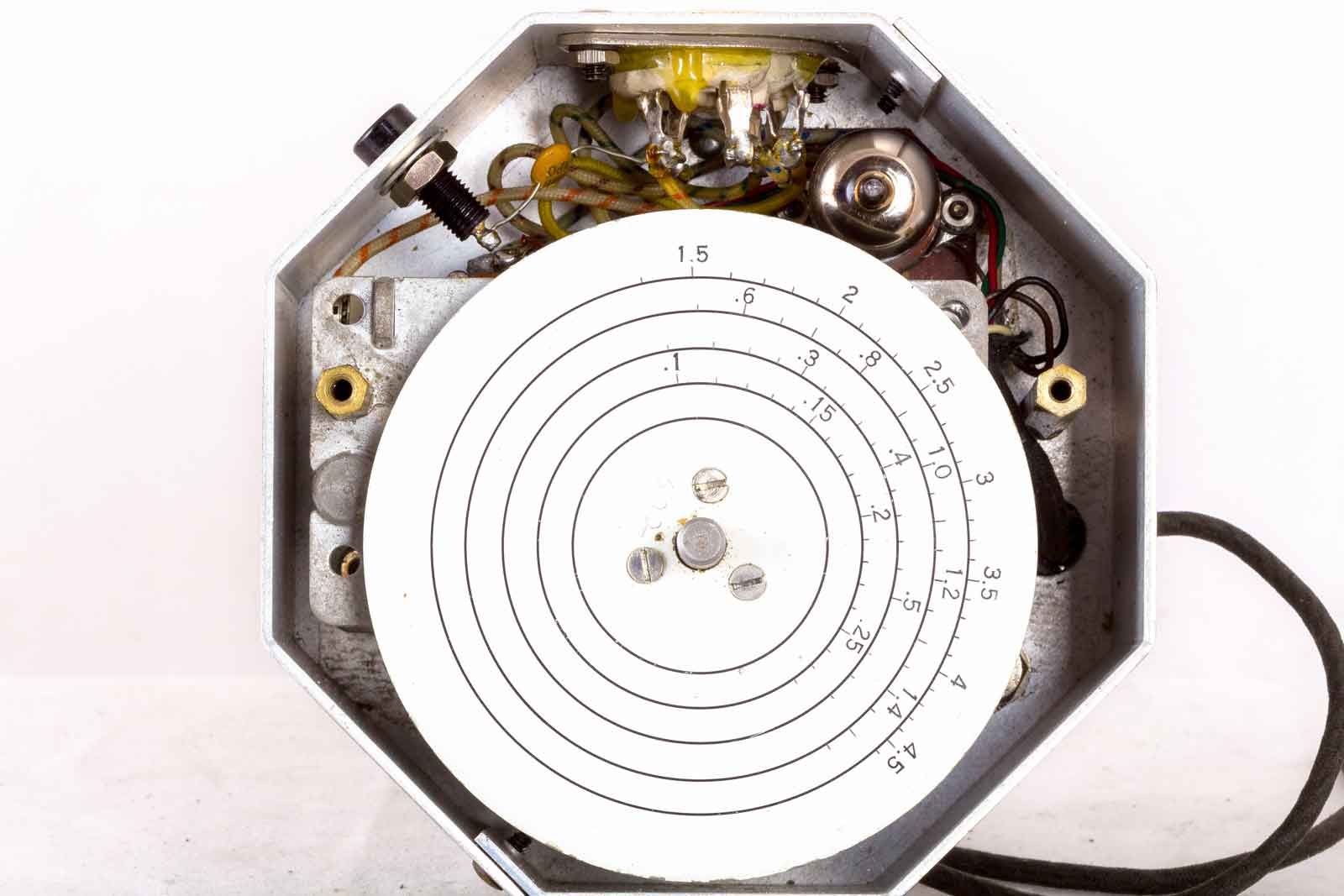

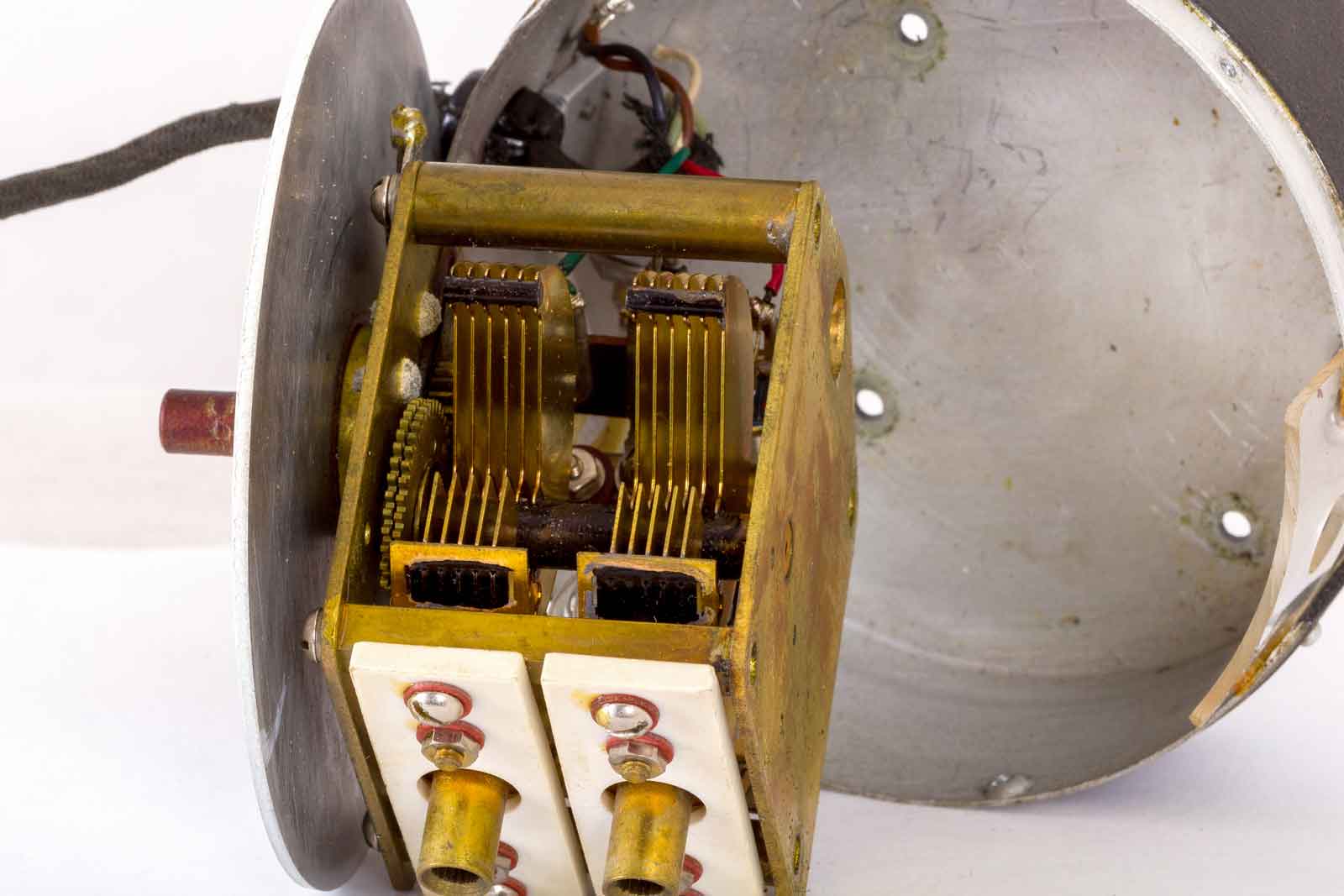

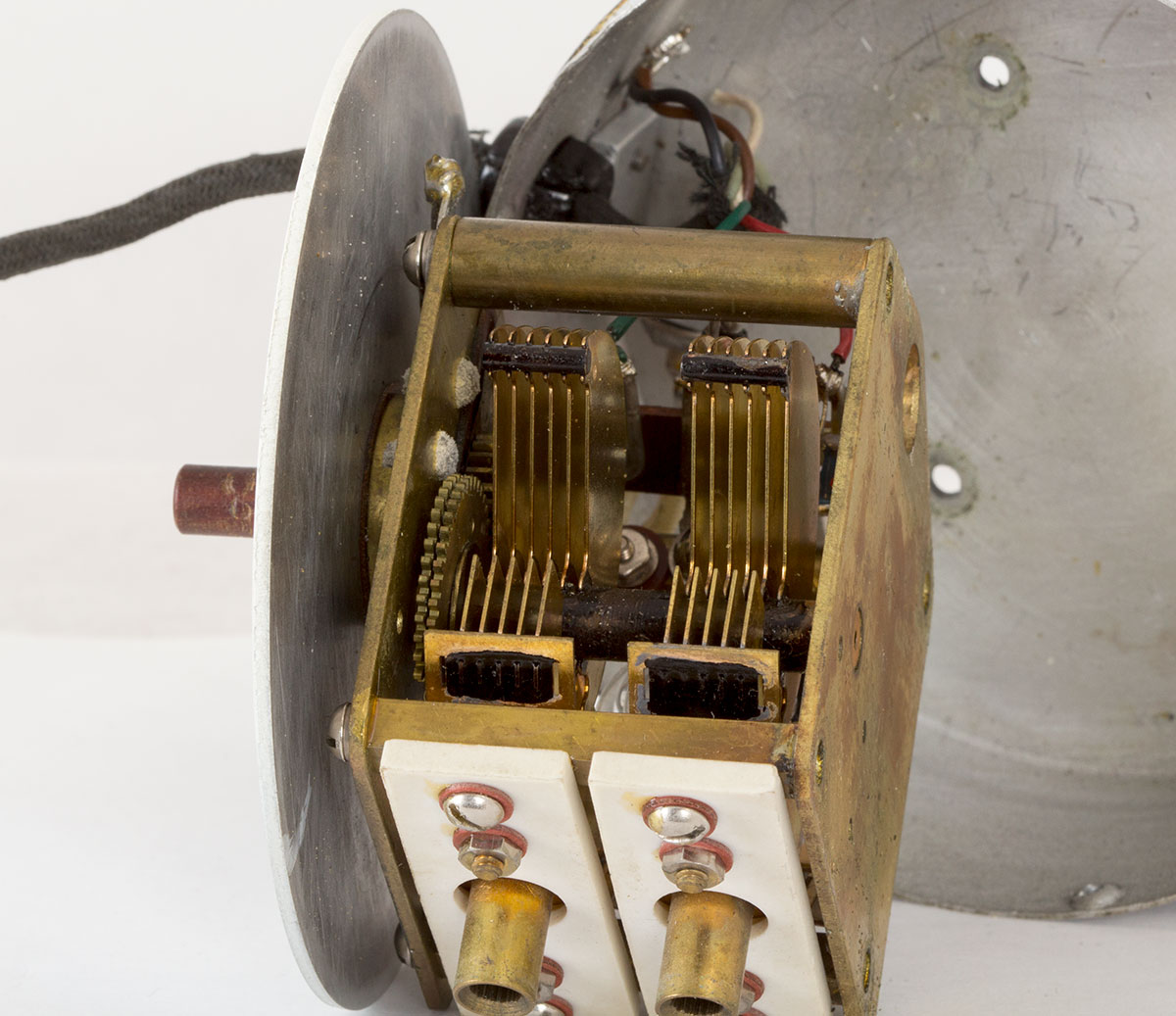

De afstemcondensator met vertragingstandwiel.

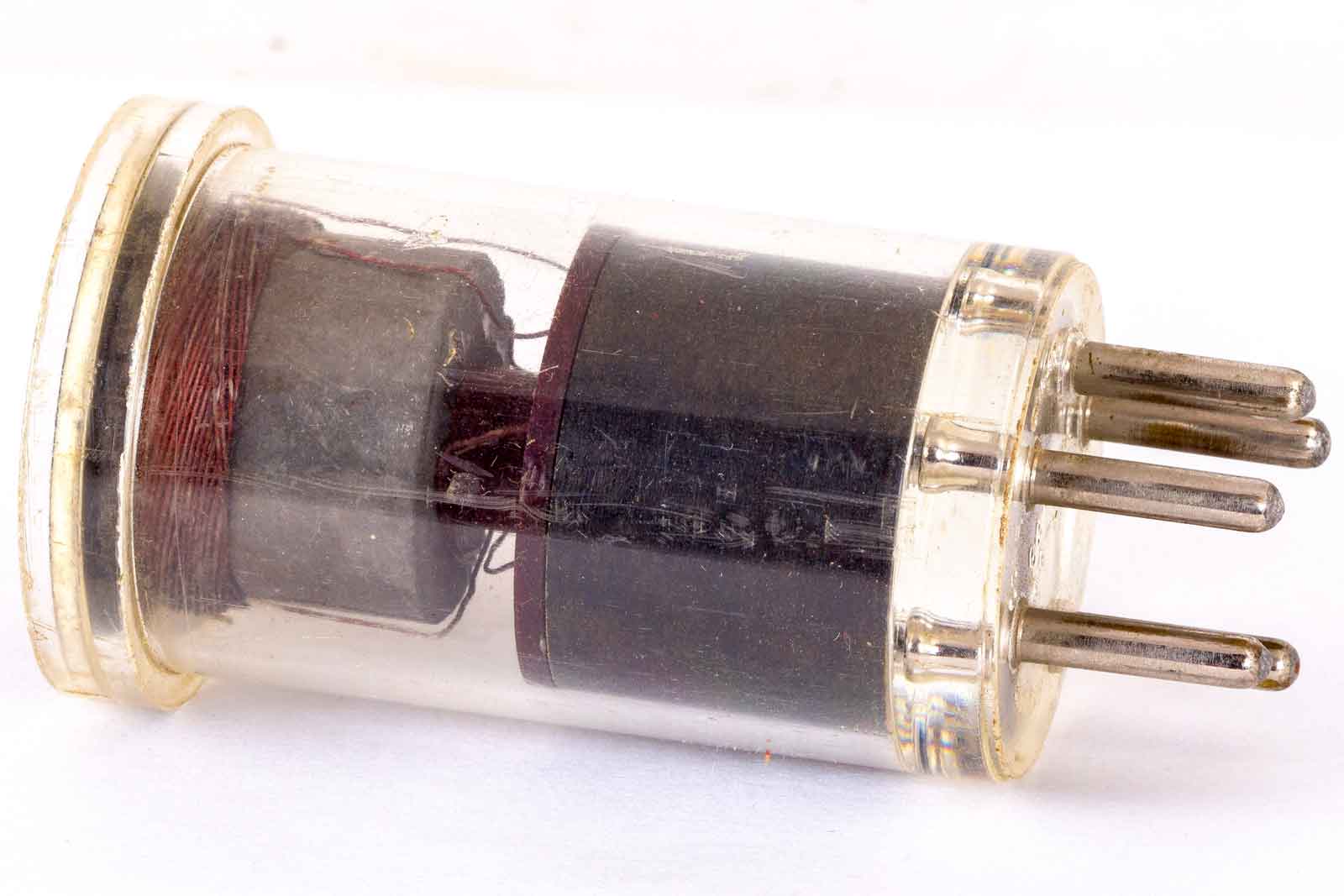

Als oscillatorbuis wordt de Acorn-buis 955 gebruikt.

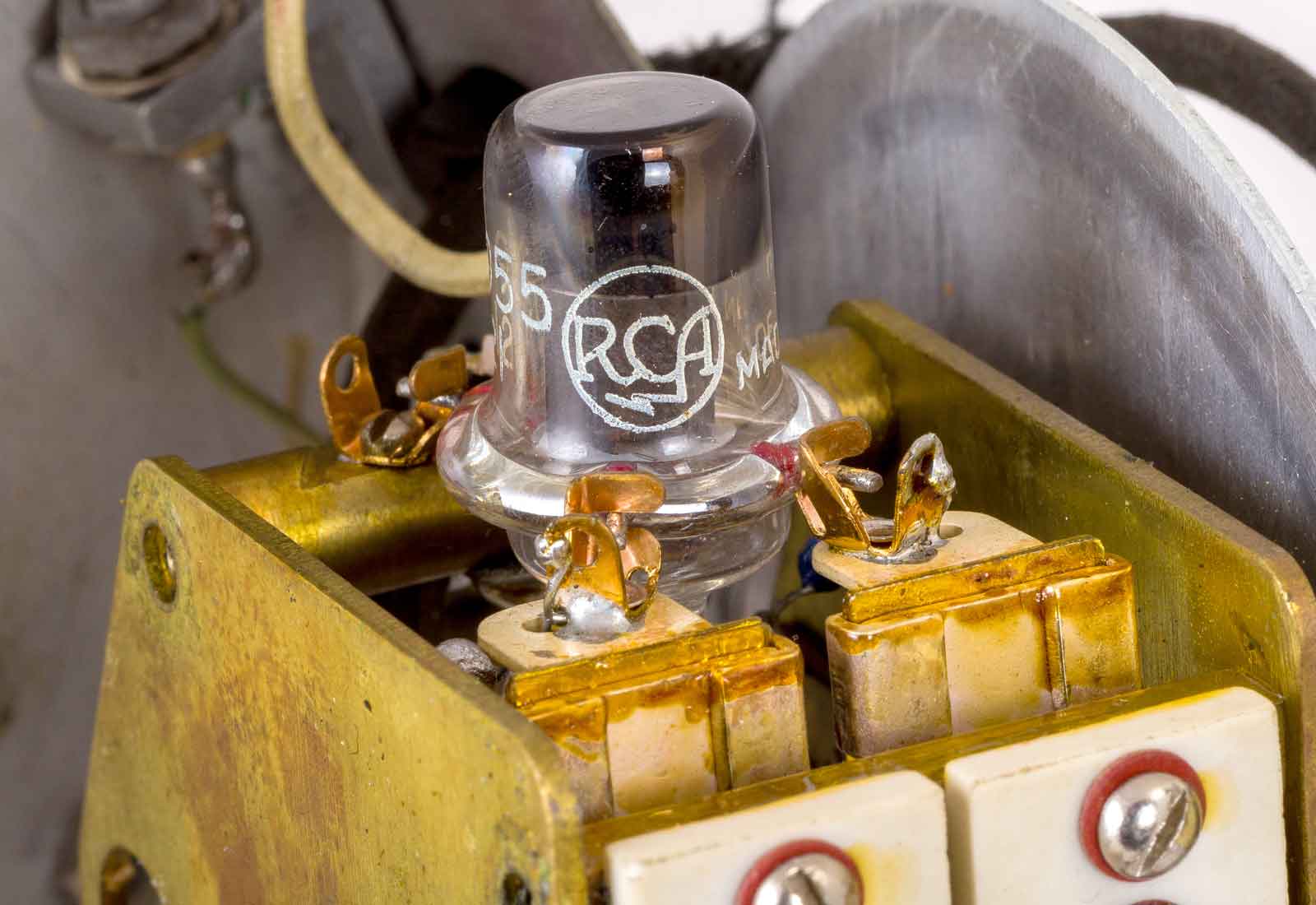

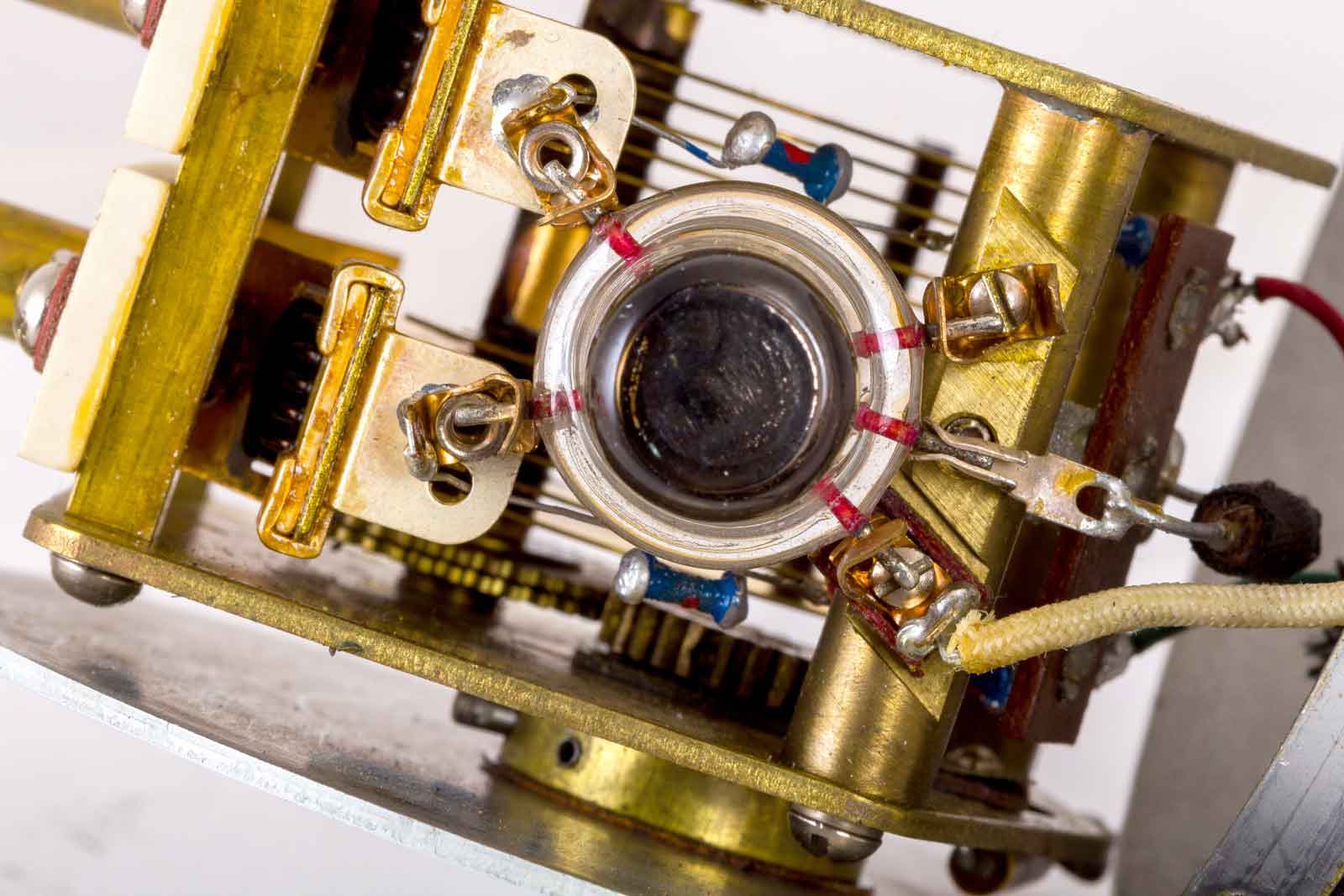

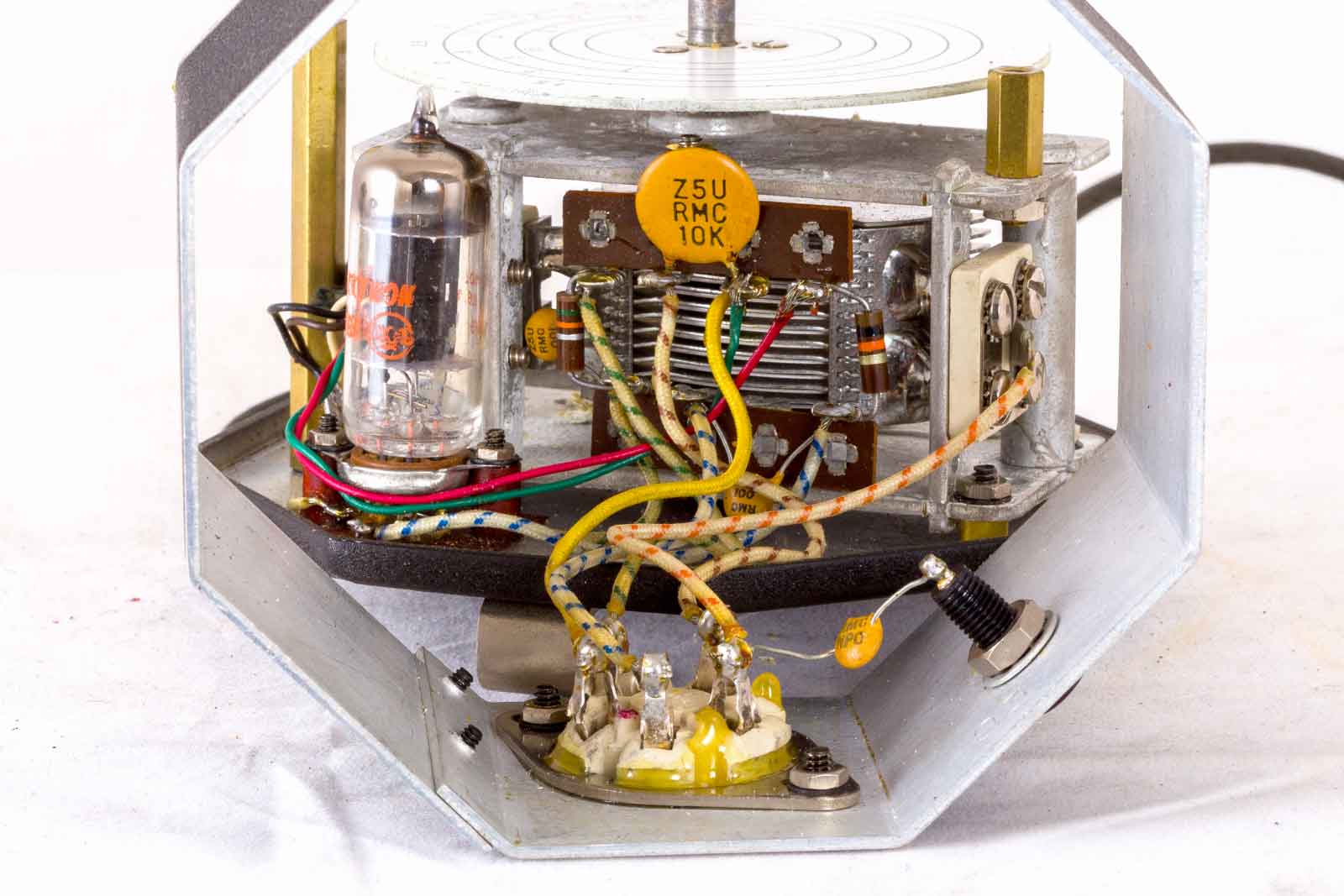

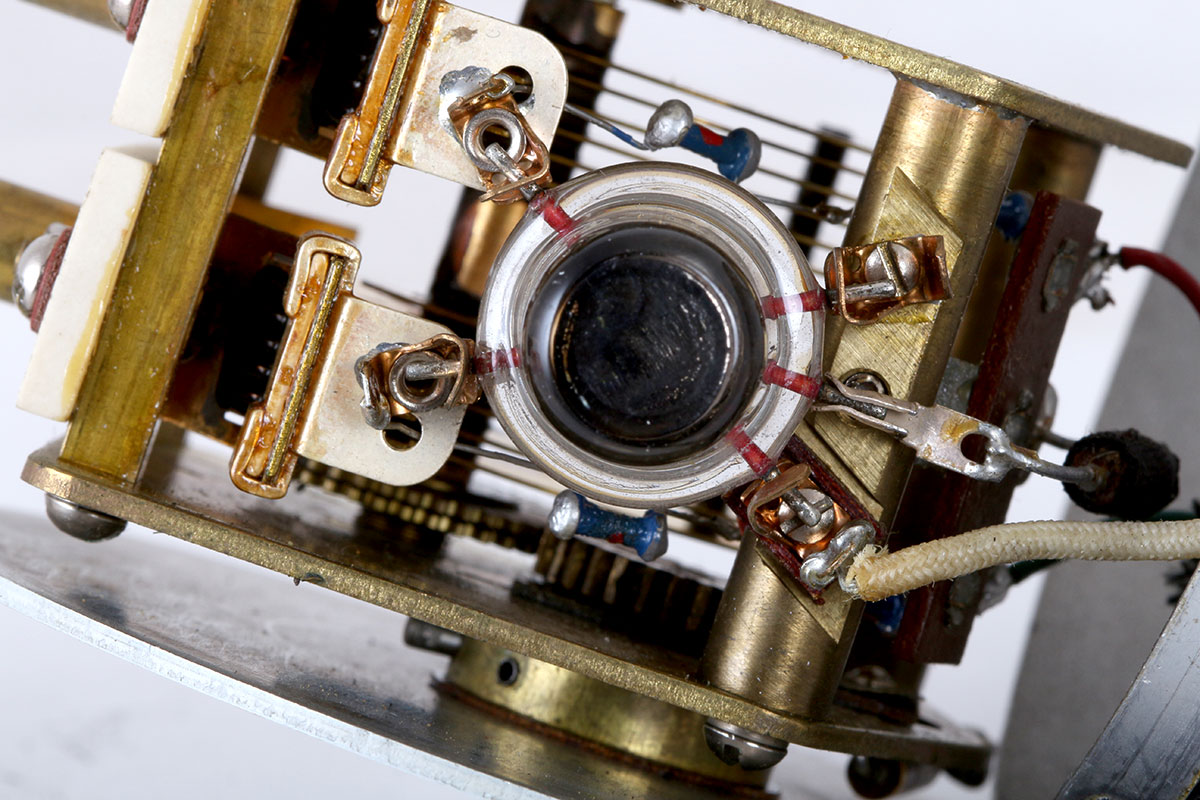

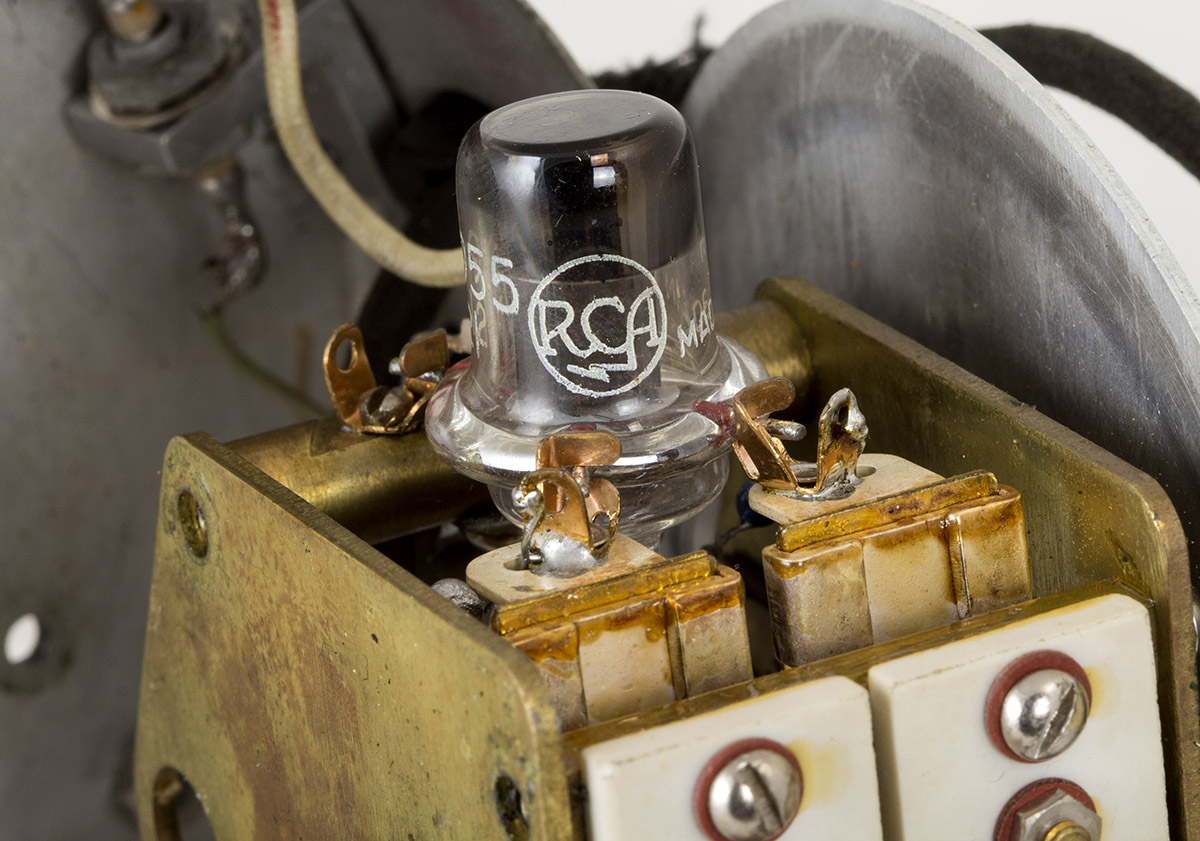

De aansluitingen van de 955. Mooi stukje werk.
De meter met de LF-spoelset.
Deze oscillator kan ook op een driepoot worden gezet, de draad is dezelfde als voor foto-toestellen.

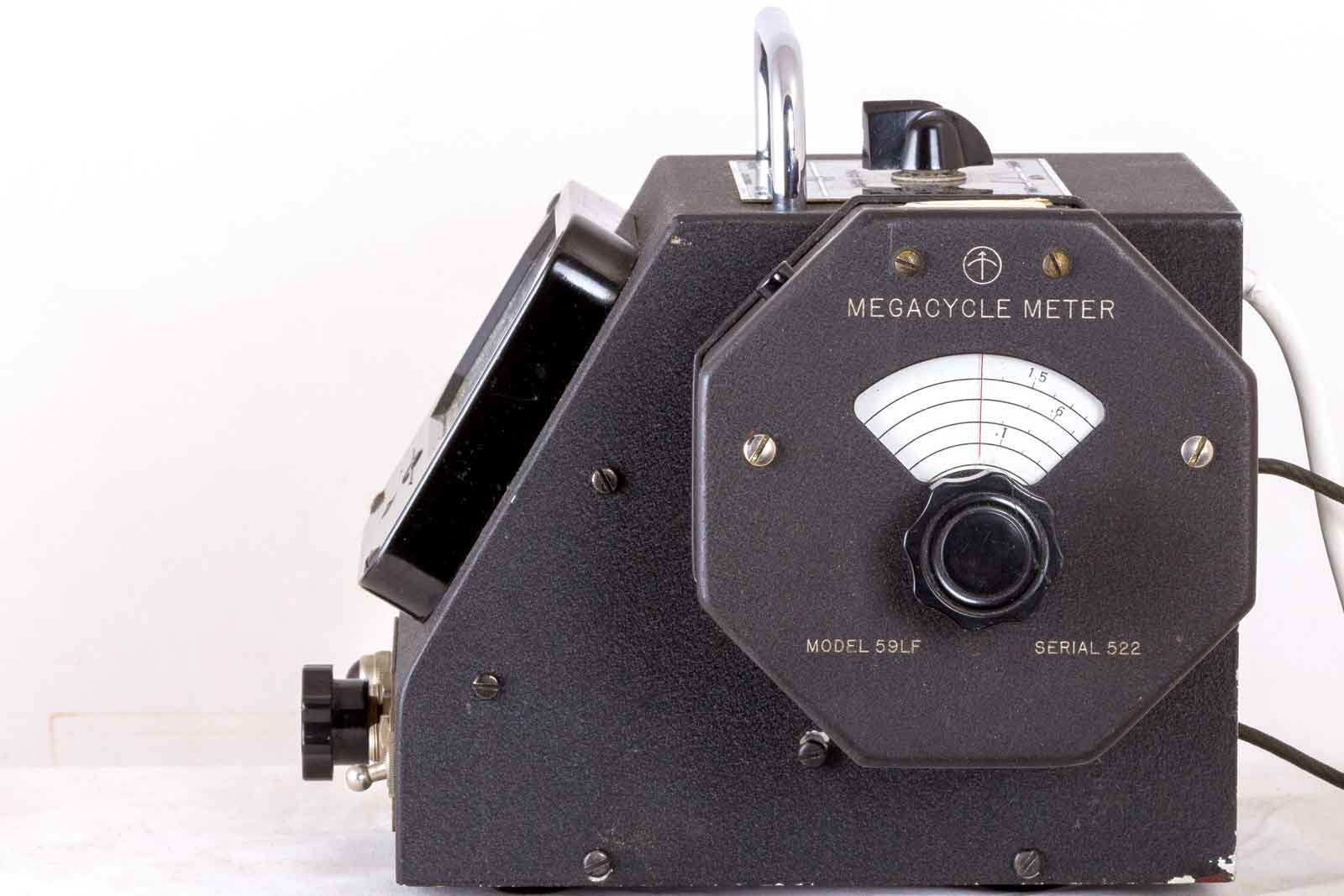

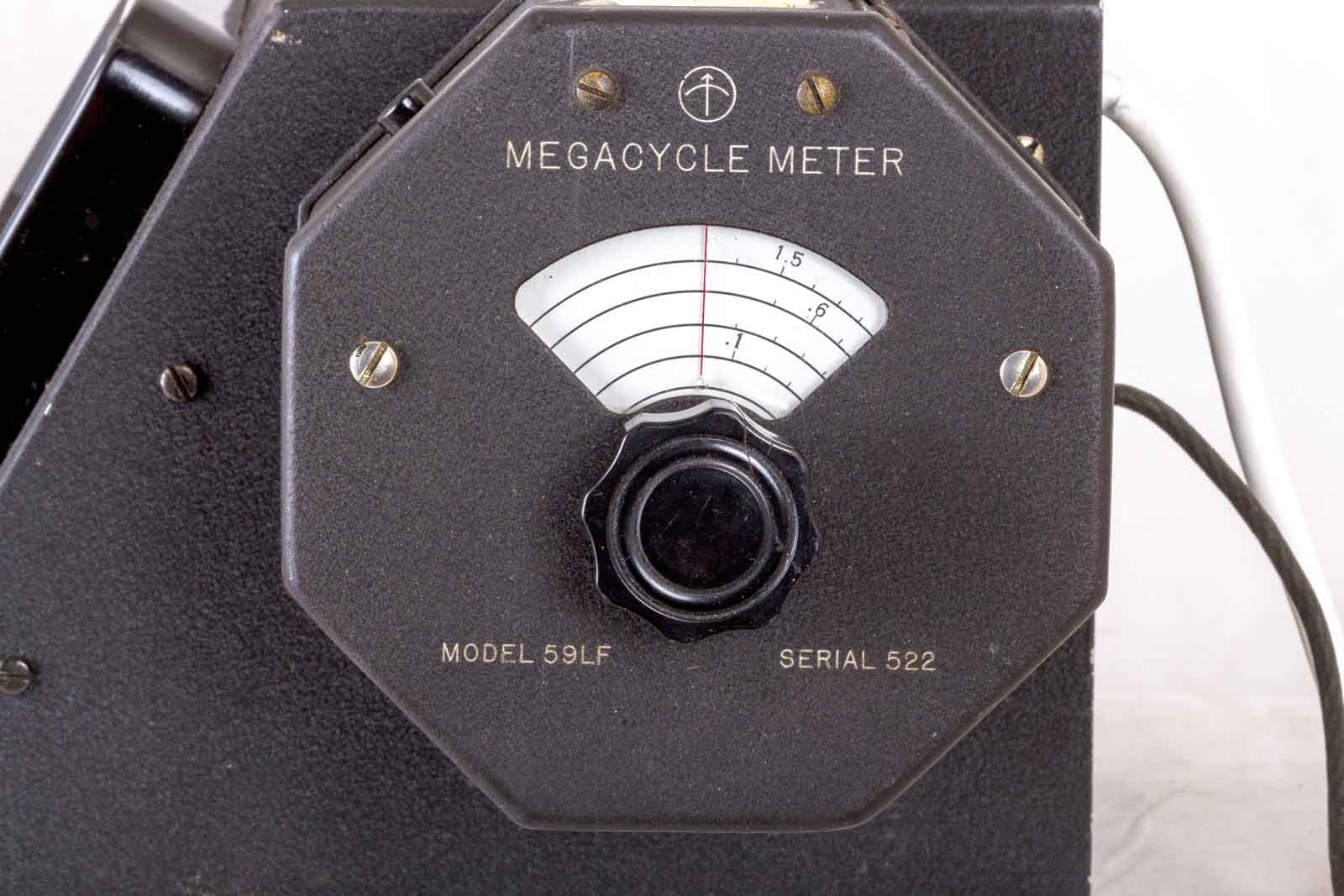

De LF-unit, Model-59LF..
Het serienummer van de LF-oscillator is 522.

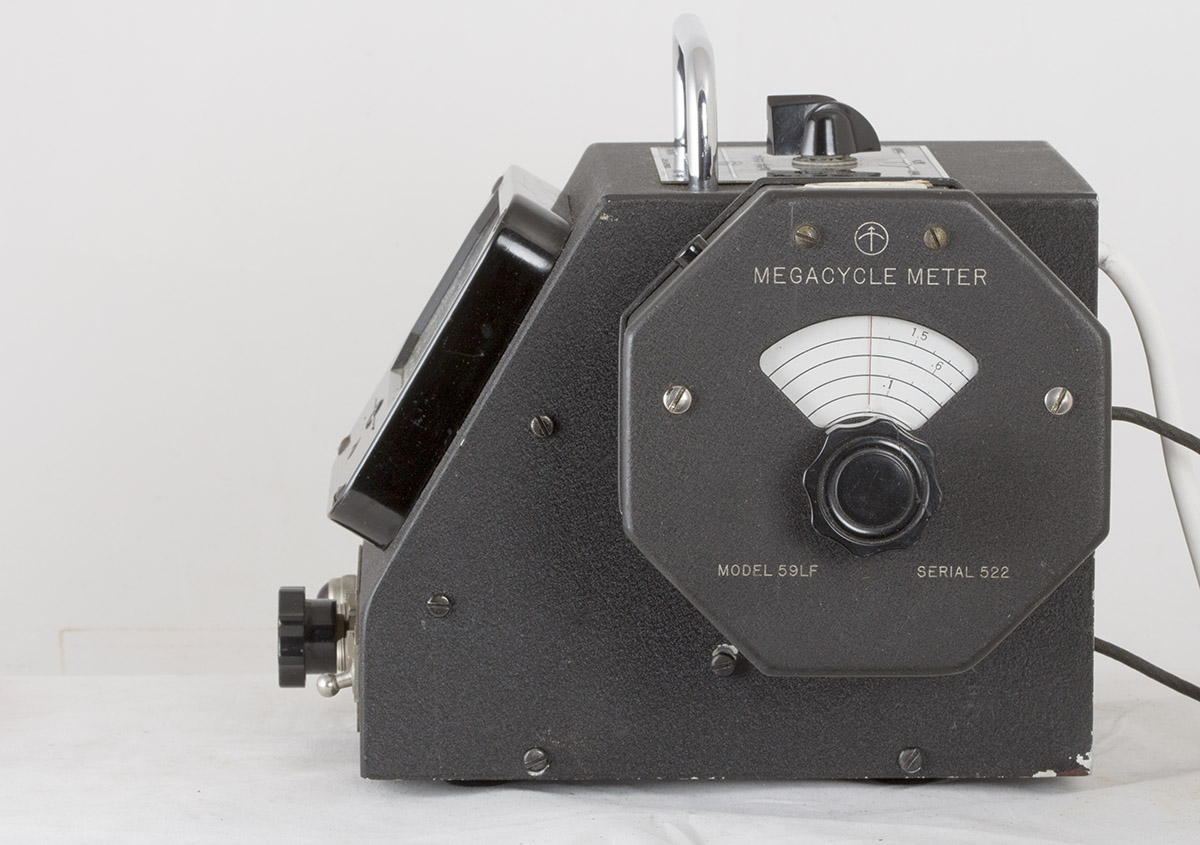

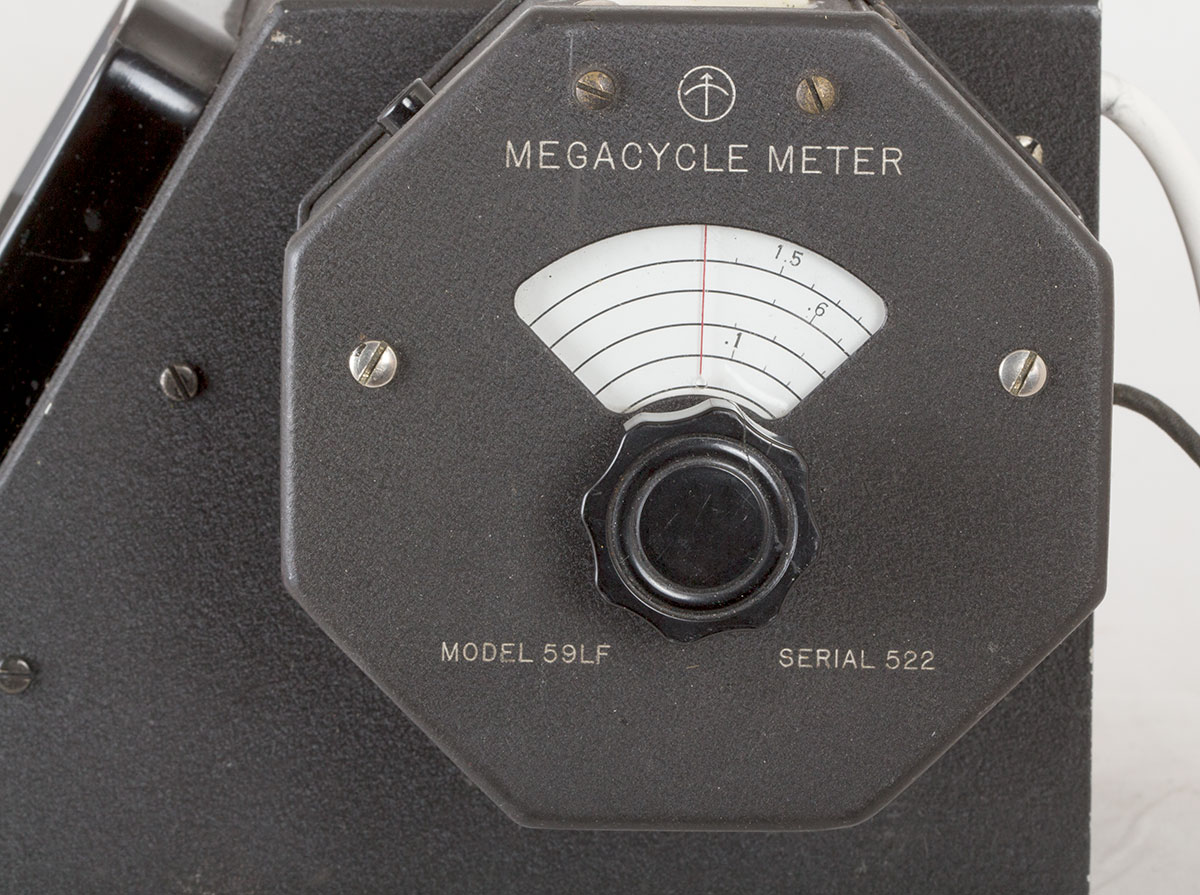

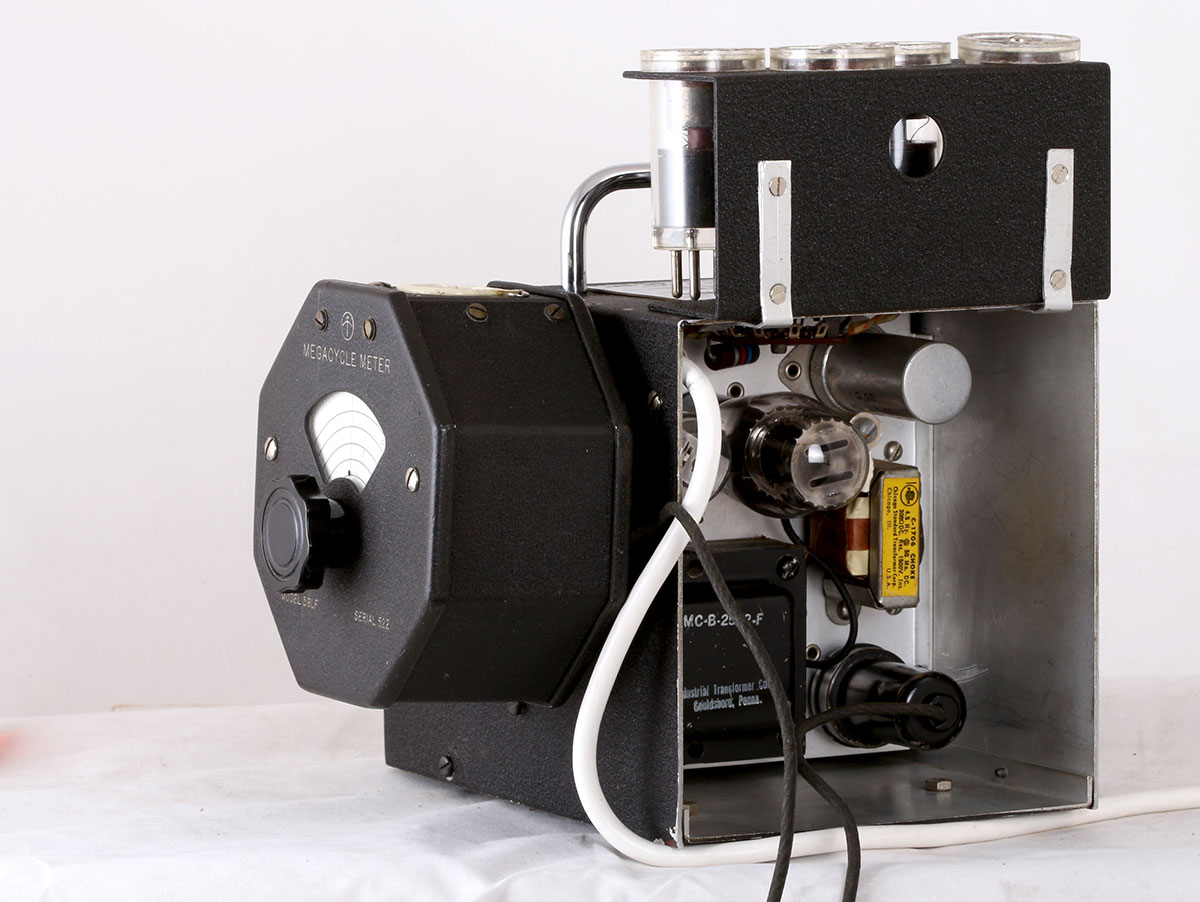

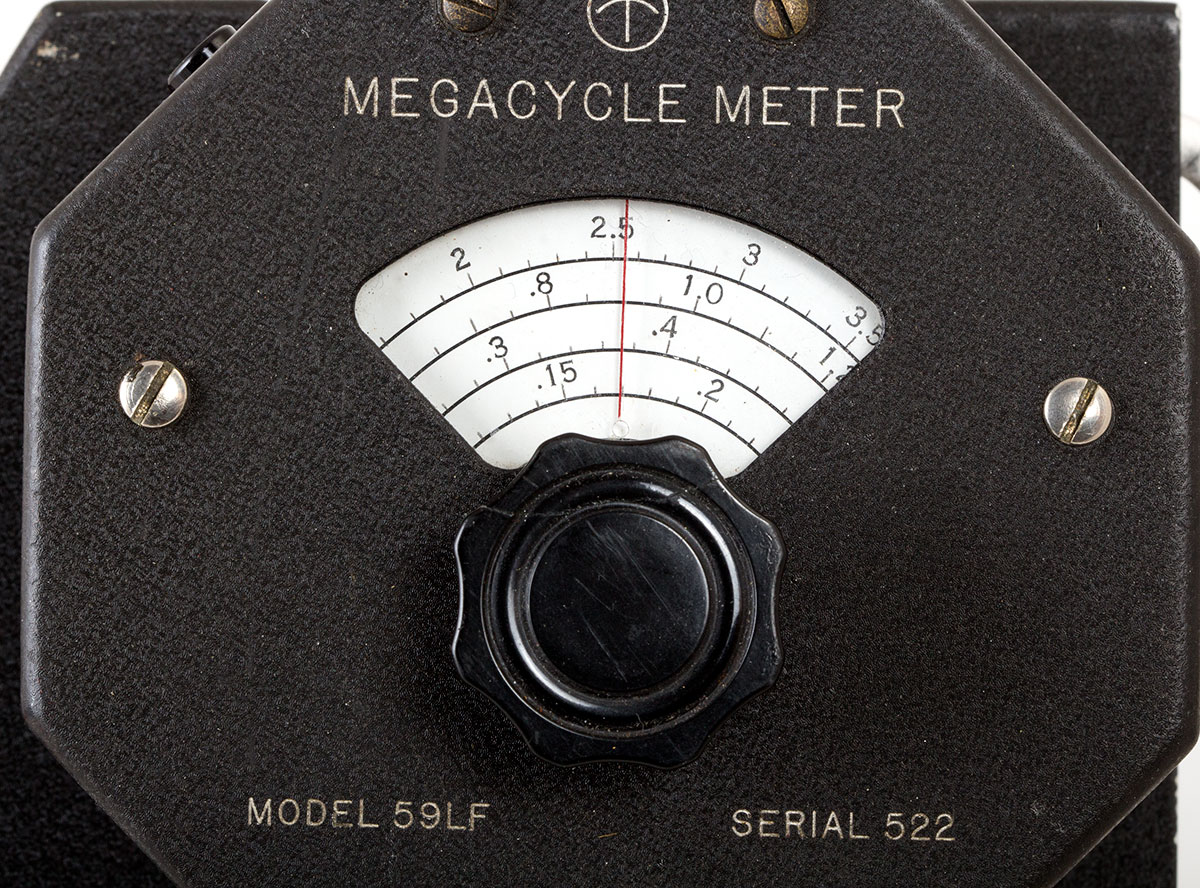

De megacycle-meter Model 59LF.

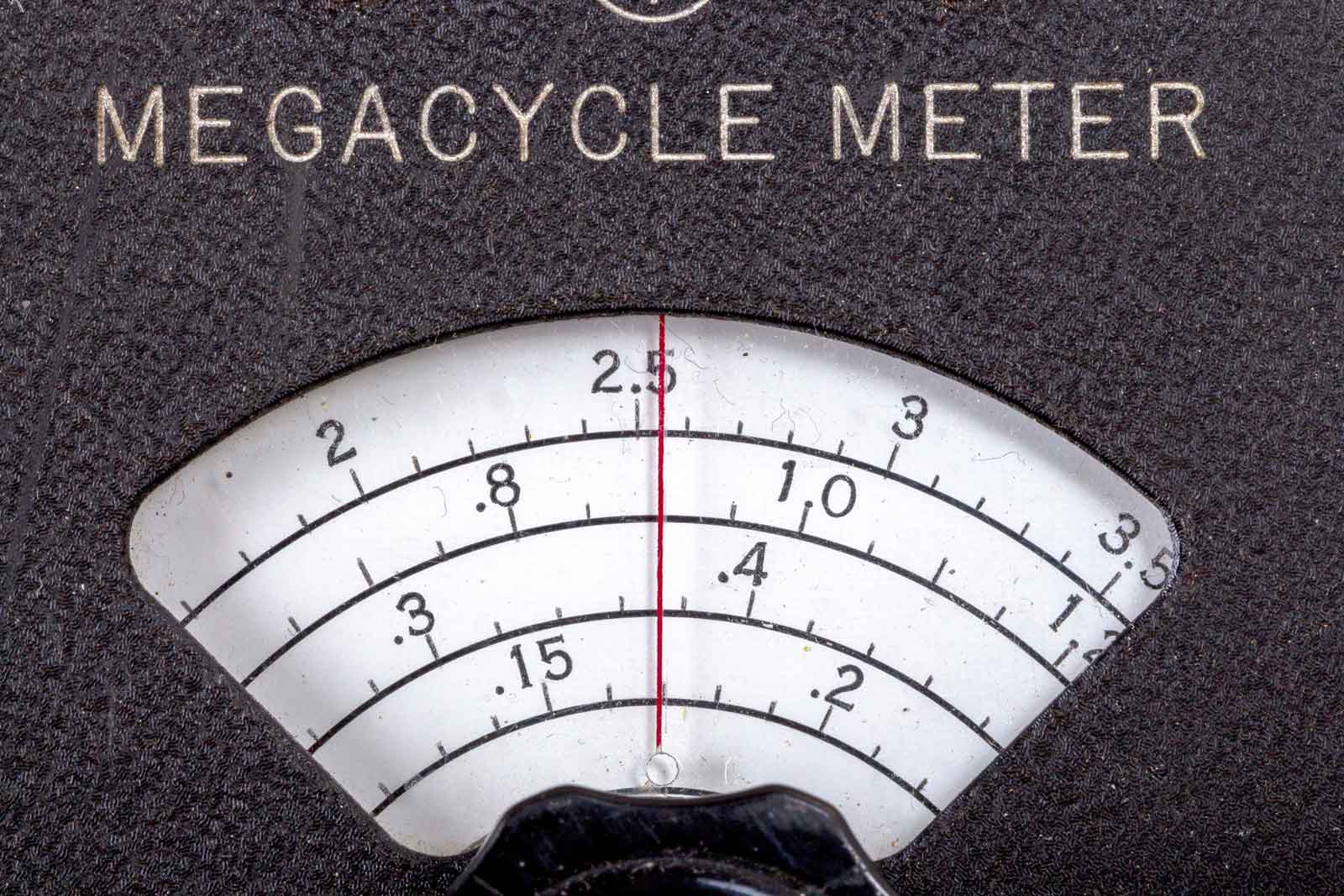

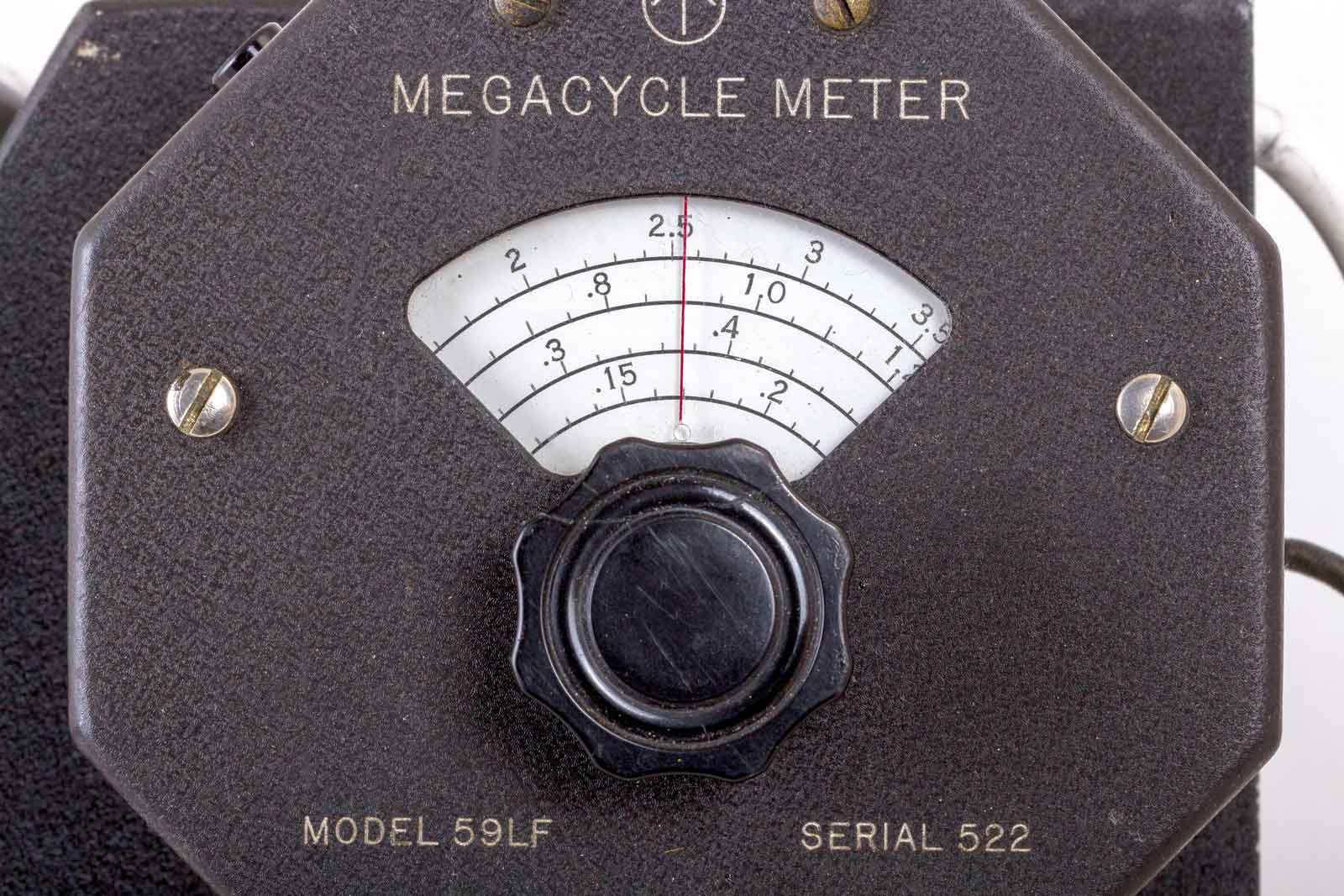

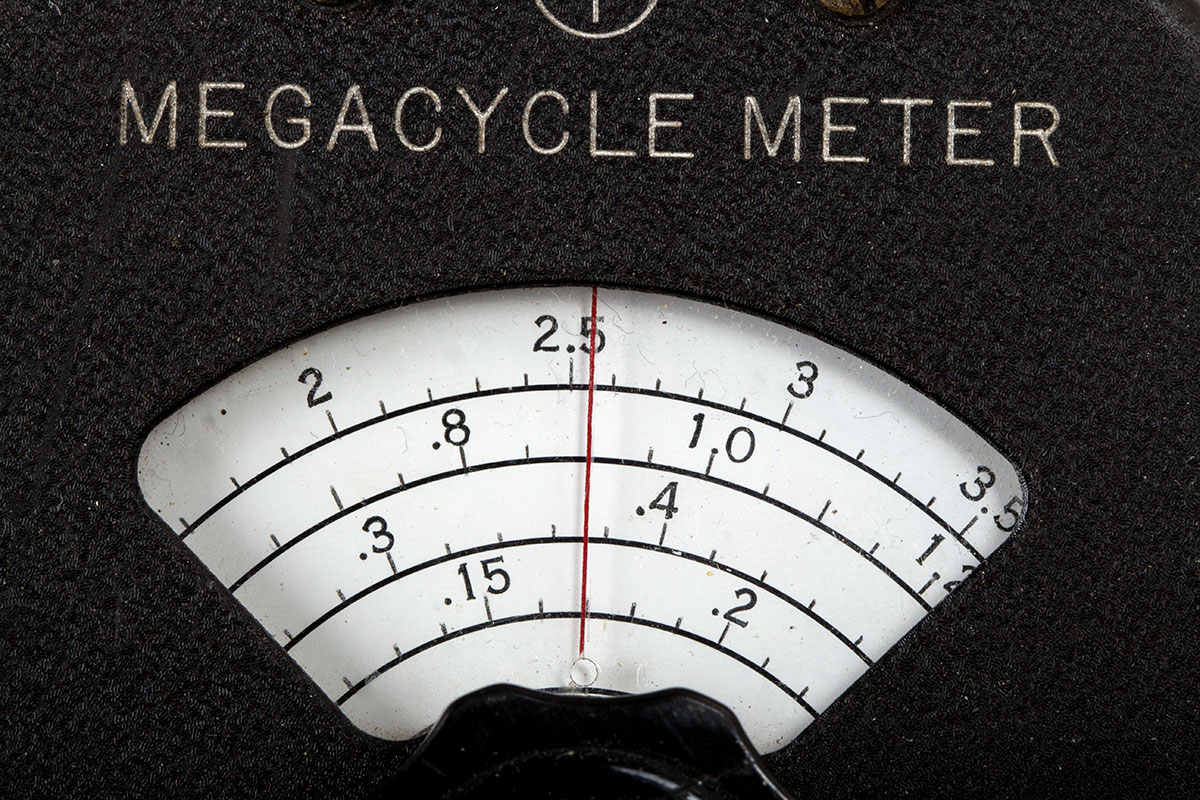

En weer een zeer duidelijke schaal.

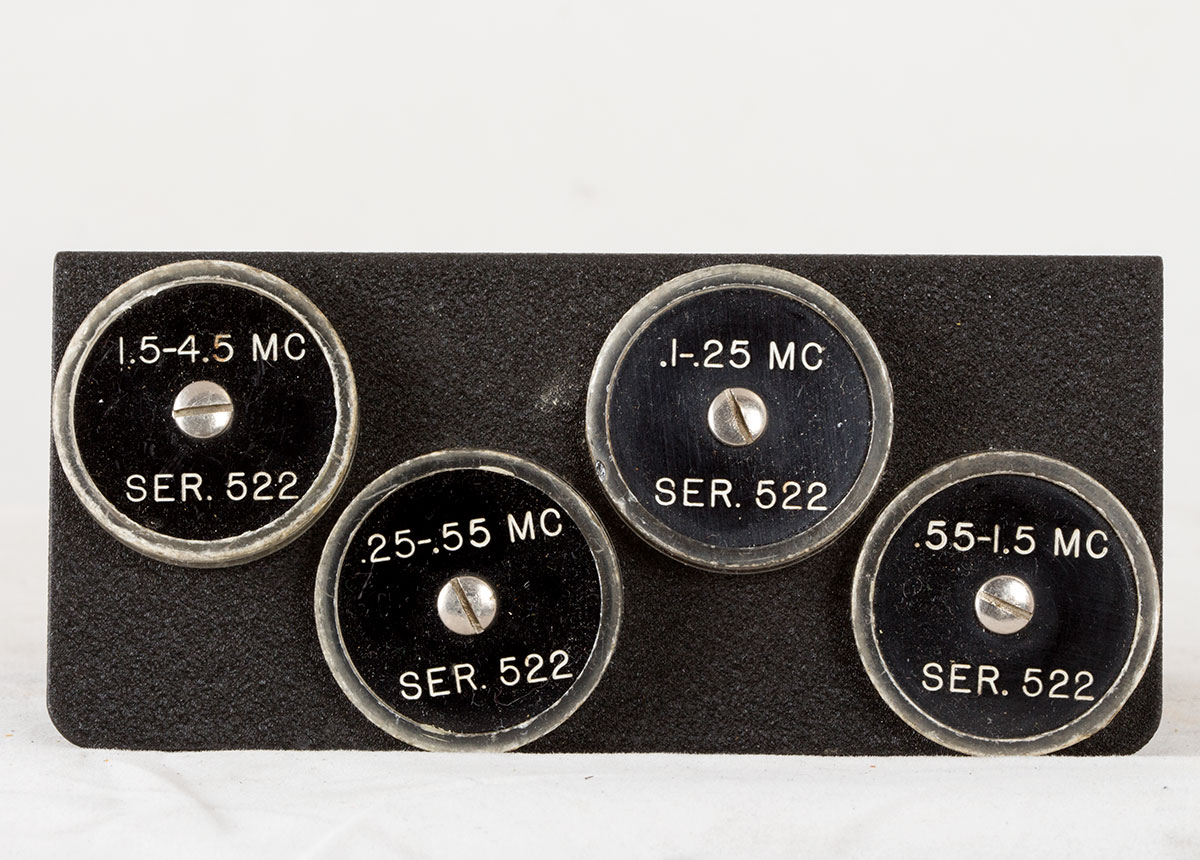

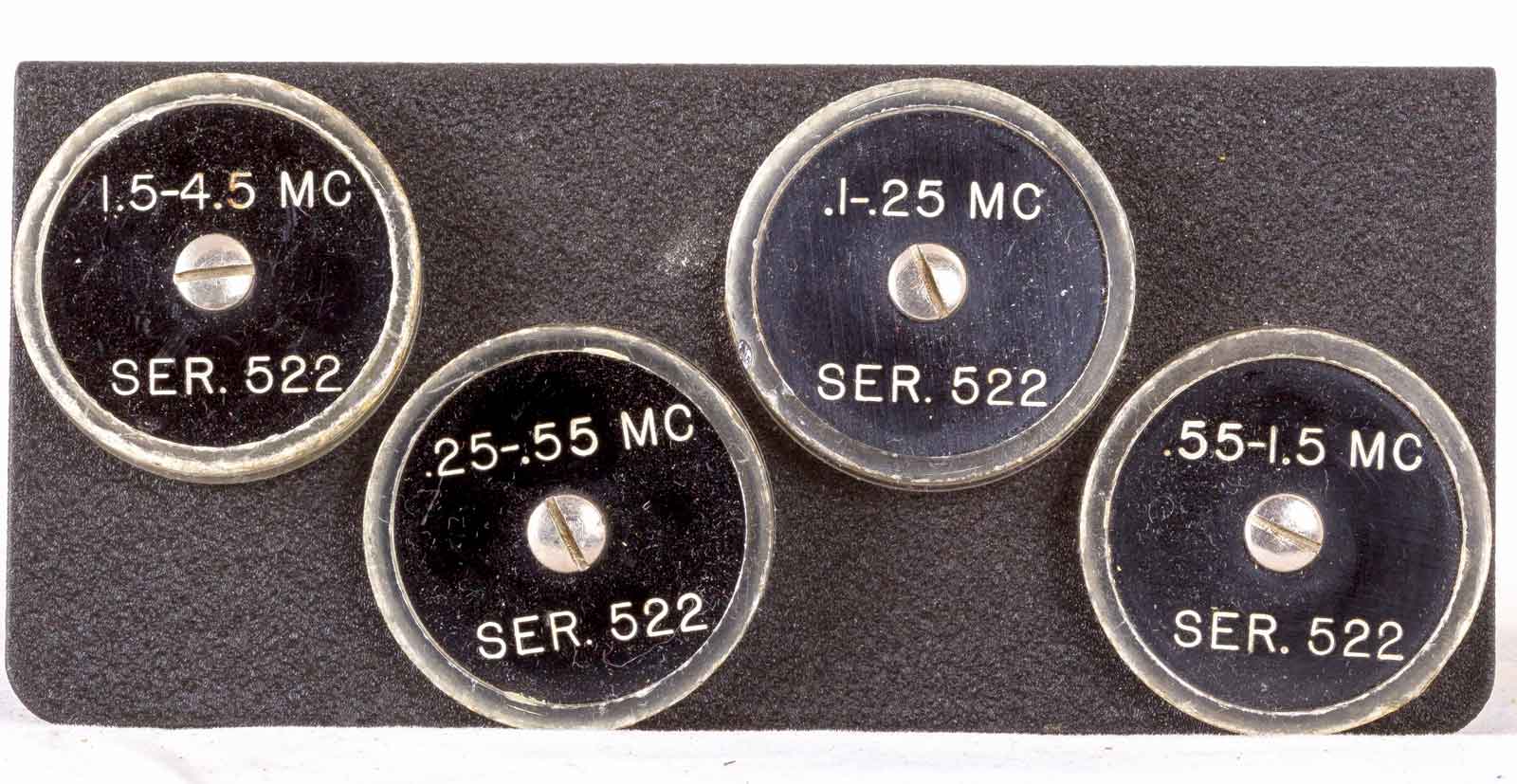

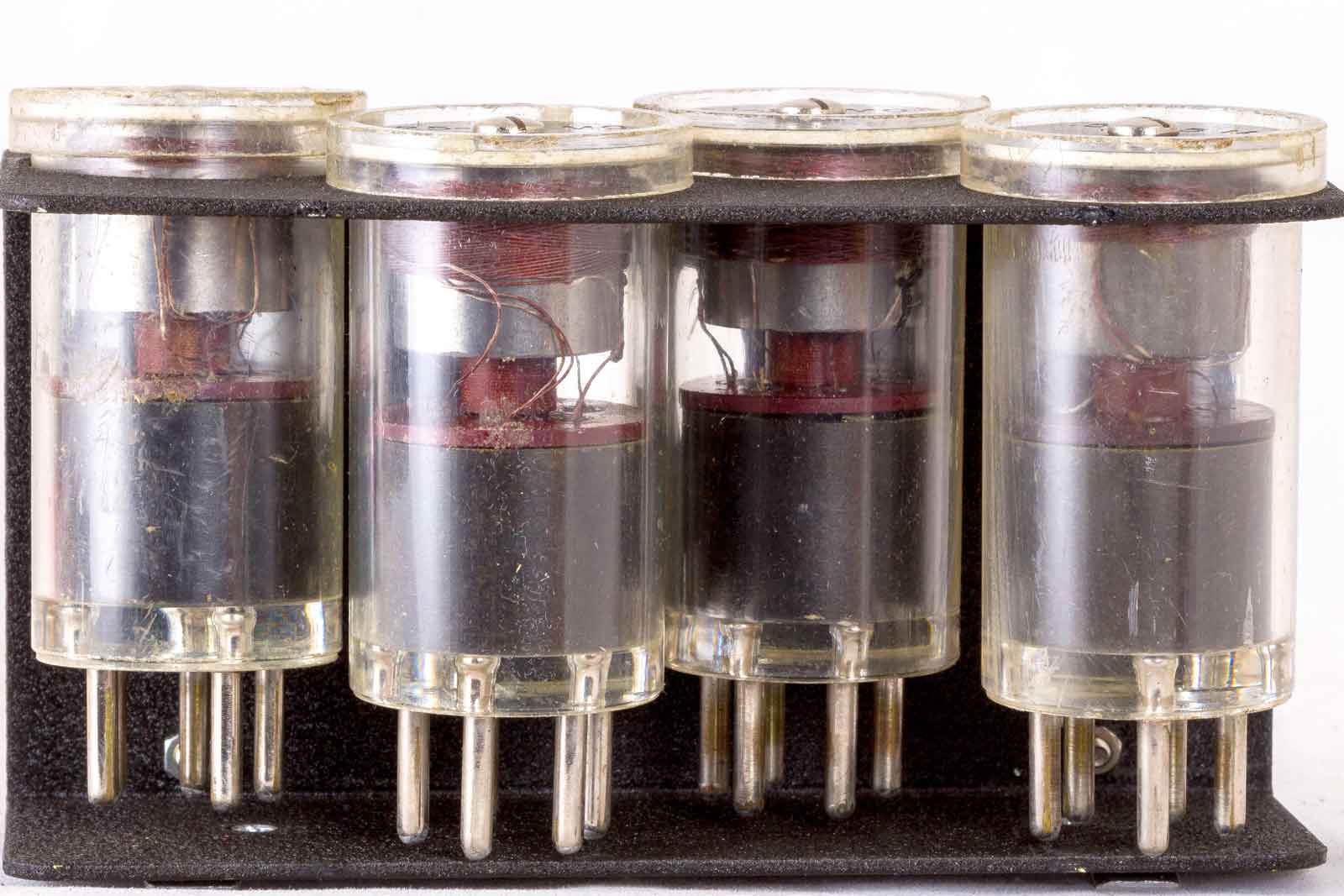

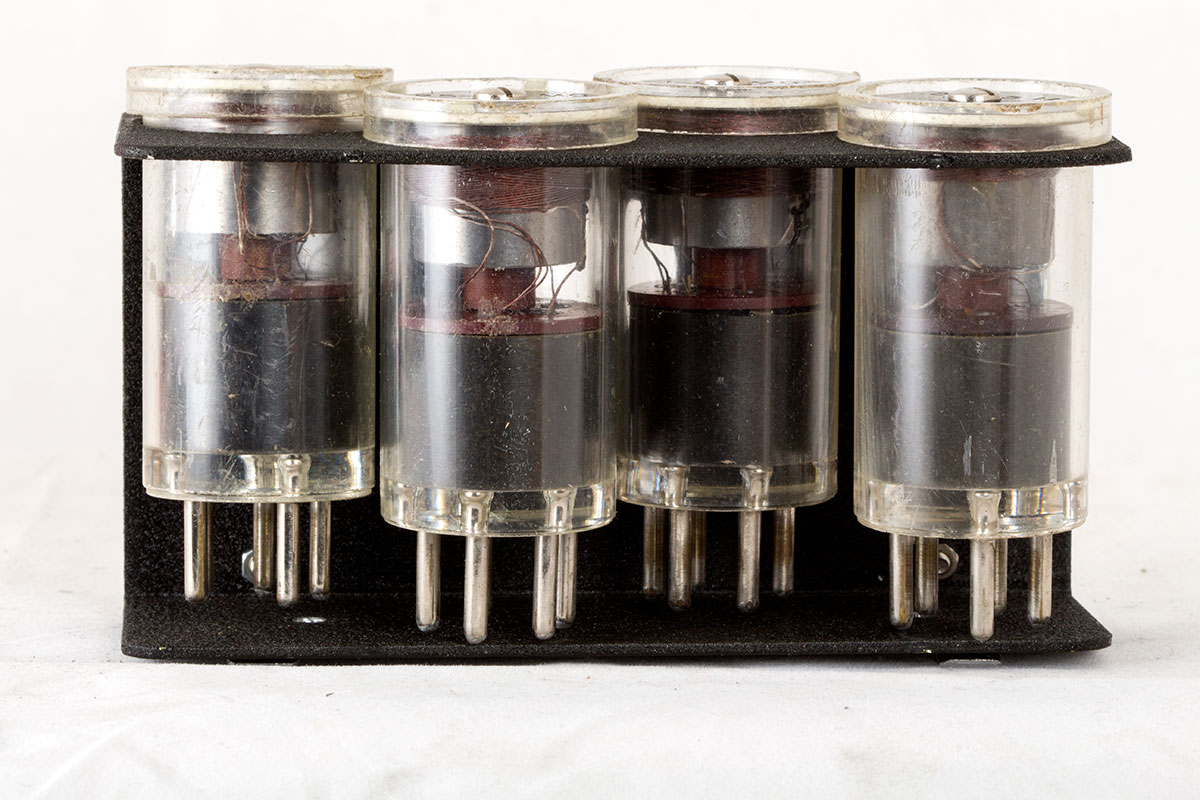

De bijbehorende spoelset bestaat uit 4 spoelen met dezelfde voeten als een 807-buis.
Zie daar, het zelfde serienummer 522. Dus alles hoort bij elkaar.
De deksel verwijderd.

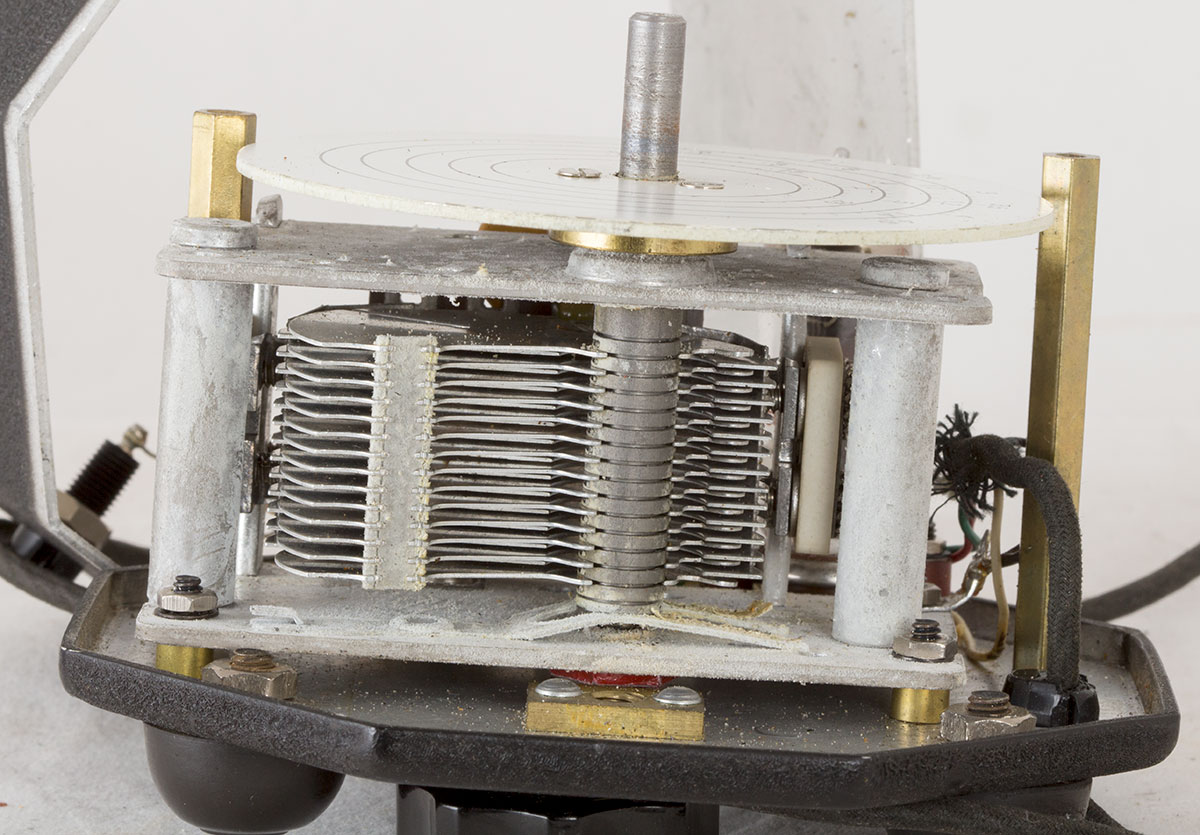

Het grootste gedeelte wordt door de afstemcondensator in beslag genomen.

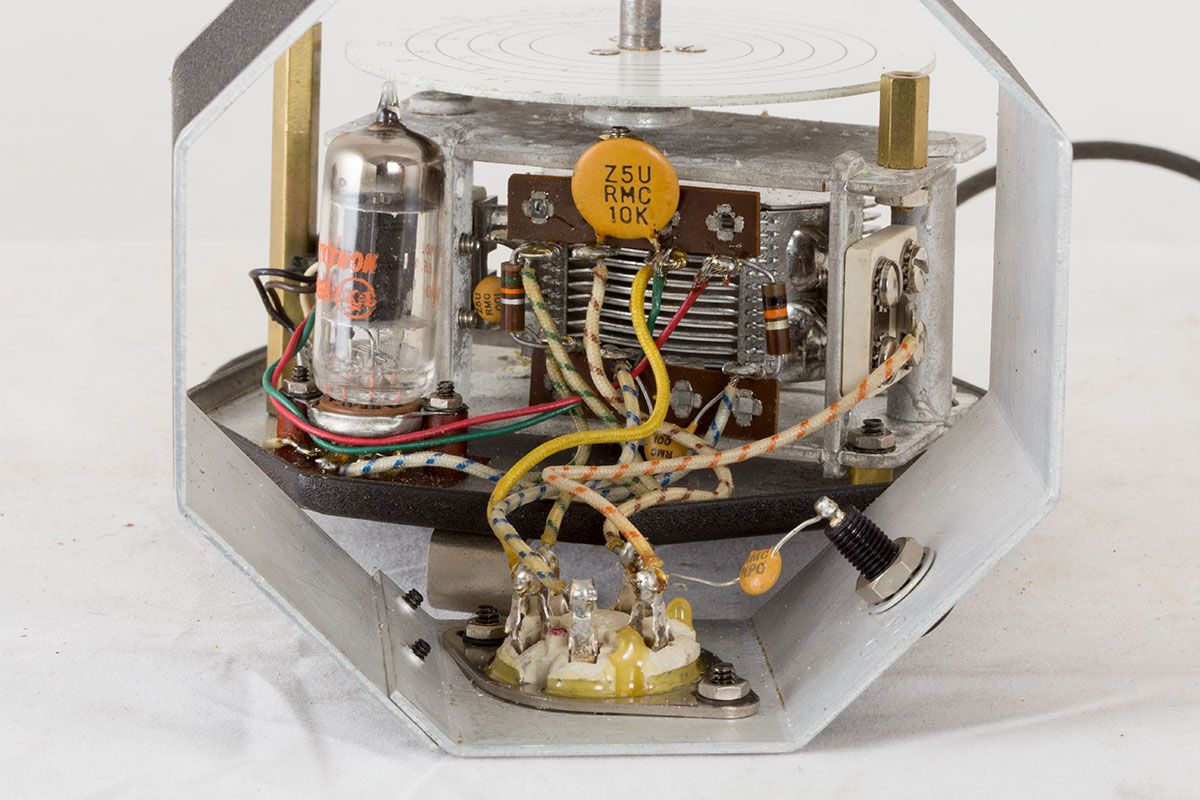

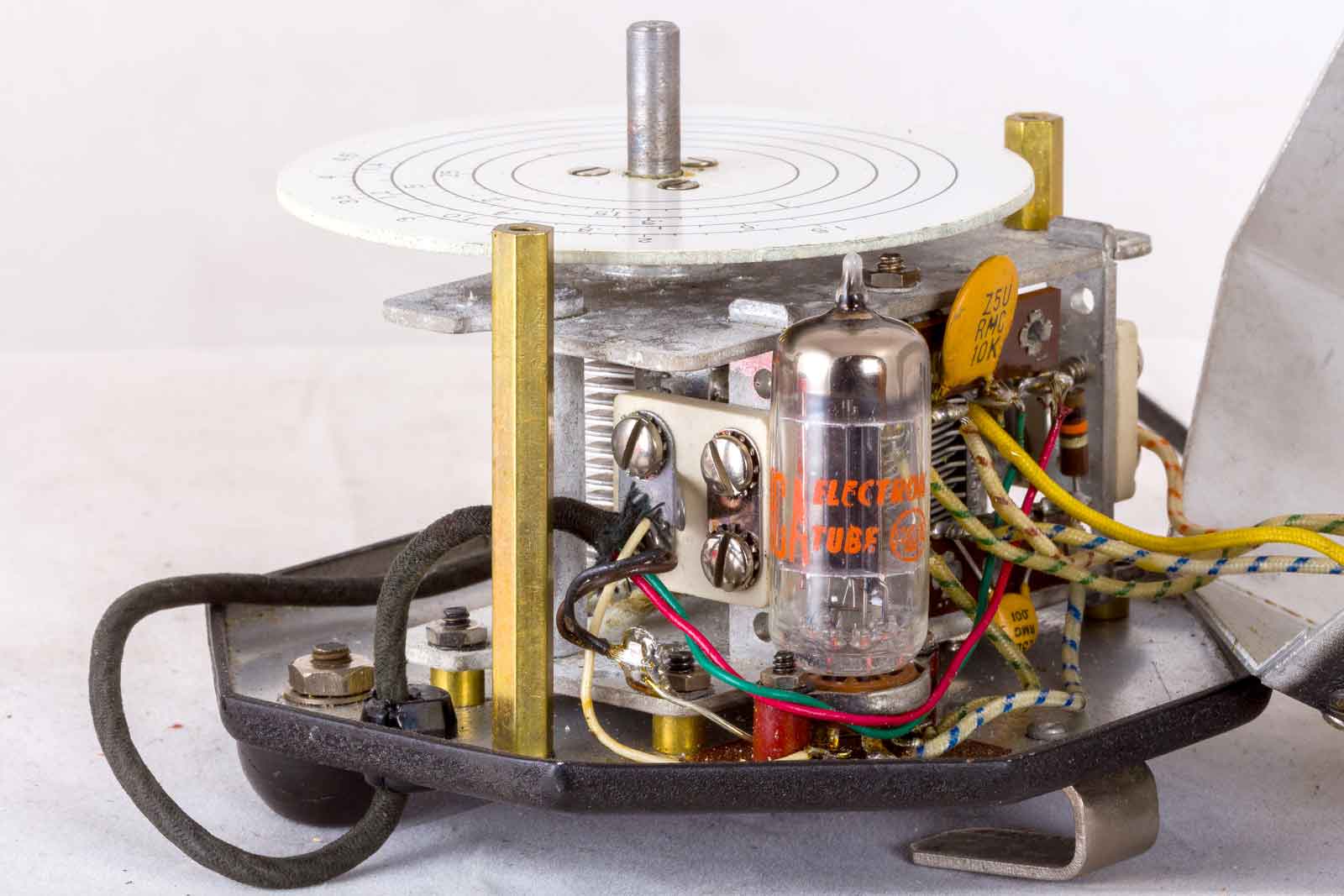

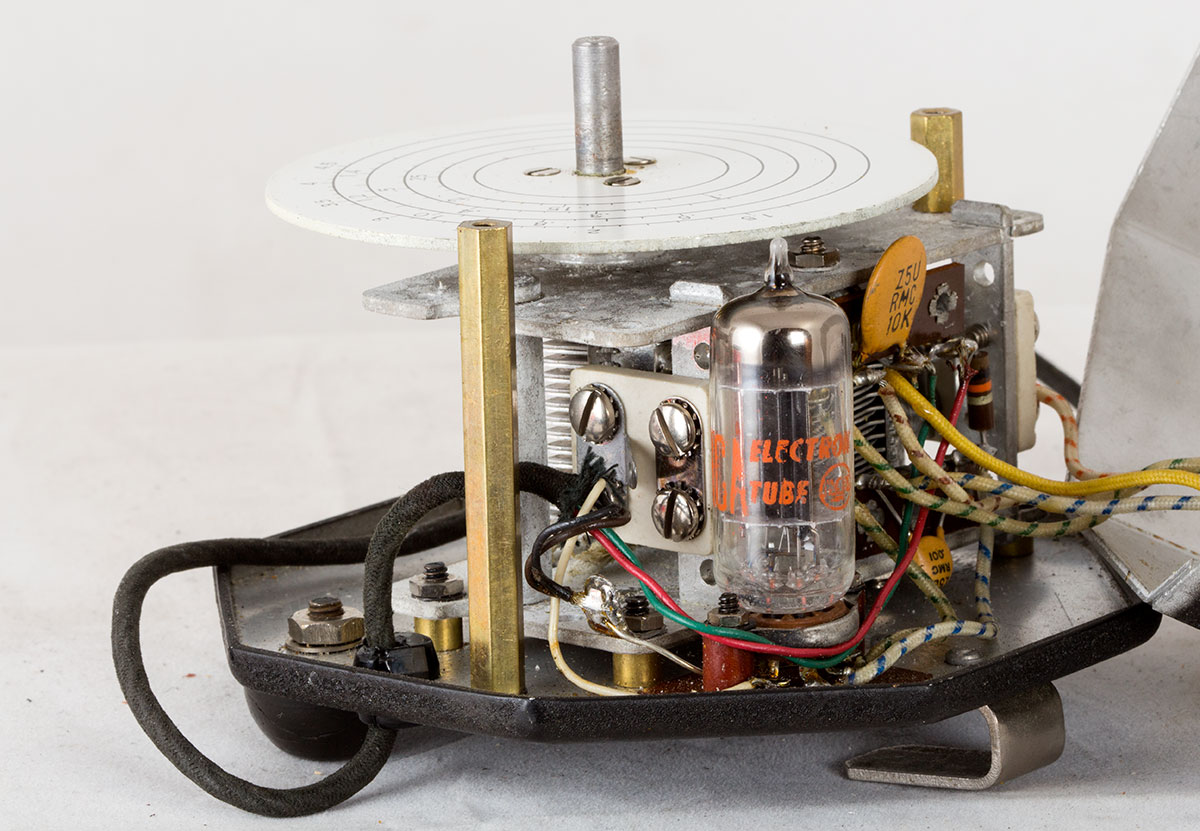

De voet voor de spoel en de 6C4 als oscillator-buis.
Een forse afstem-C.

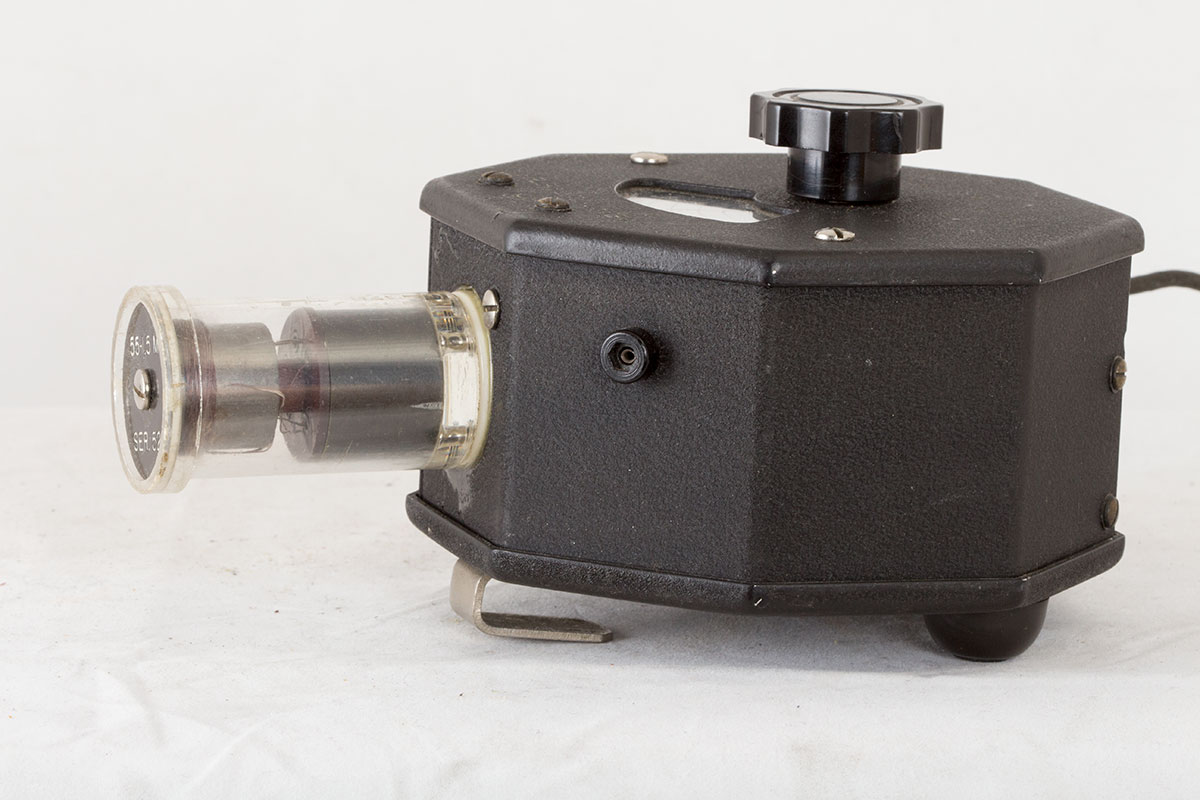

De unit met opgestoken spoel.

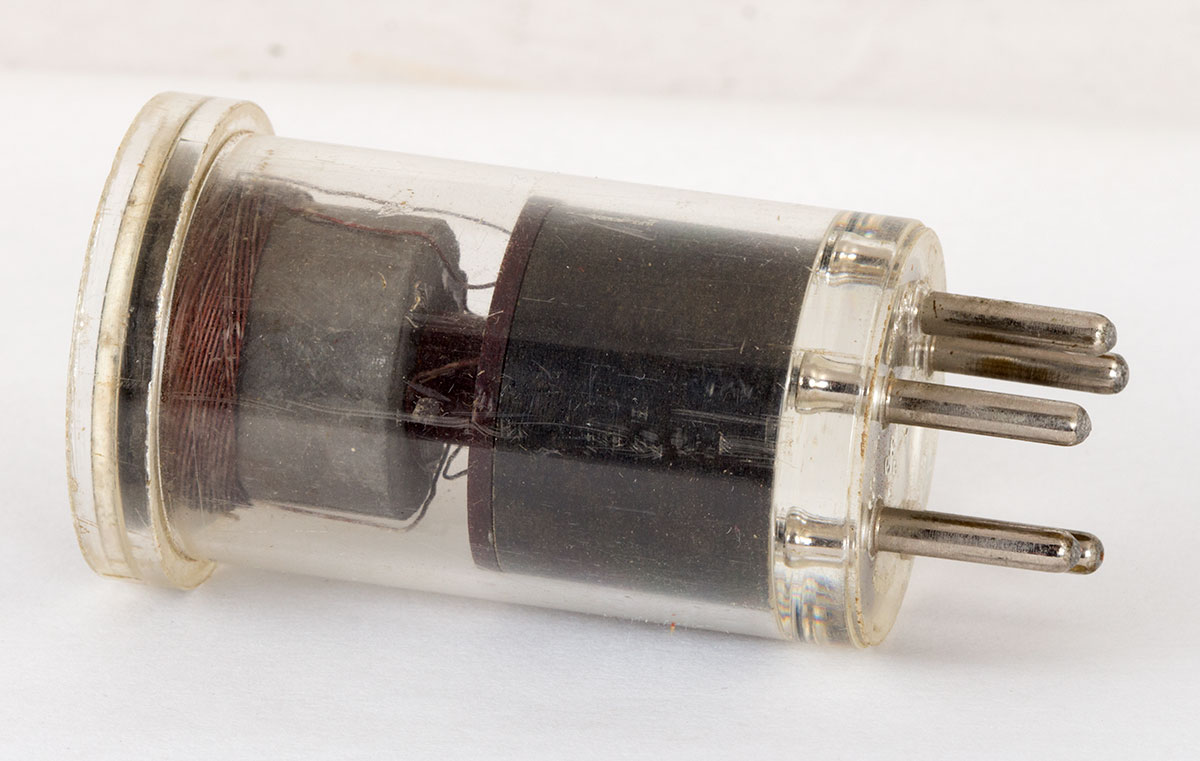

Deze LF-spoelen zijn met pot-kernen uitgerust, het ziet er allemaal wel heel erg professioneel uit, mag ook voor de prijs.
De bijbehorende documentatie in pdf:
Boonton_Measurements_Corp_Model_59_Army
Boonton_59LF_Low_Frequency_Grid_Dip_Oscillator
