De Signal Tracer GM 7628 dient voor het snel opsporen van fouten in ontvangers, HF- en LF-versterkers.
De gevoeligheid en de versterking van elke trap kan bij benadering en redelijk goed reproduceerbaar, per trap worden gemeten.
Met het afstemoog kunnen AVC- en oscillatorspanningen worden aangetoond.
De technische gegevens:
Meetkop:
Max. toelaatbare spanning 250 V= plus 100 V~. Wisselspanningen tot 100 MHz. Ingangsimpedantie <= 10 pF.
Ingangsdemping:
In de stand AVC met open ing. klemmen ca. 12 MOhm, in de stand LF, > 1 MOhm en in de standen OSC. en HF 200 kOhm bij 1,5 MHz.
Gevoeligheid:
Volle uitslag van het afstemoog bij HF-signaal van ca. 100 mV, 30% gemoduleerd .
Ingangsverzwakker:
8 standen tussen x 1 tot x 150, geijkt voor een HF-spanning 30% genoduleerd met 400 Hz. De nauwkeurigheid van de verzwakker bedraagt ca. 15 %.
Uitgangsimpedantie:
Stand Indicator : > 1,5 MOhm
Stand Osc.gr. ca. 15 kOhm.
Buizen:
EA50, EF40, EL41, EM4 en AZ41.
Voeding:
Ing. spanning 110, 125, 145, 200, 220 en 245 V (40--100Hz)
Verbruik: ca 26 Watt.
Afmetingen: Breedte 297 mm, Hoogte 187 mm en Diepte 152 mm.
Gewicht: 5,05 kg.

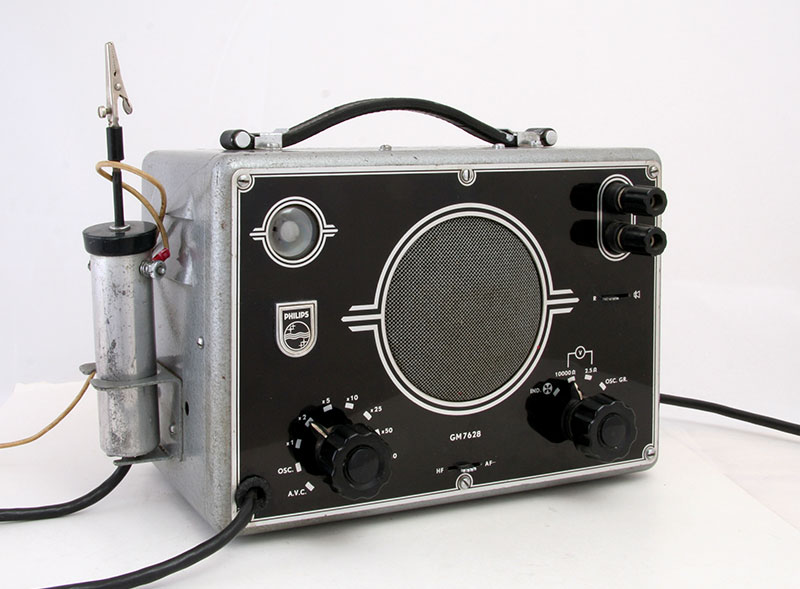

Links de meetkop.

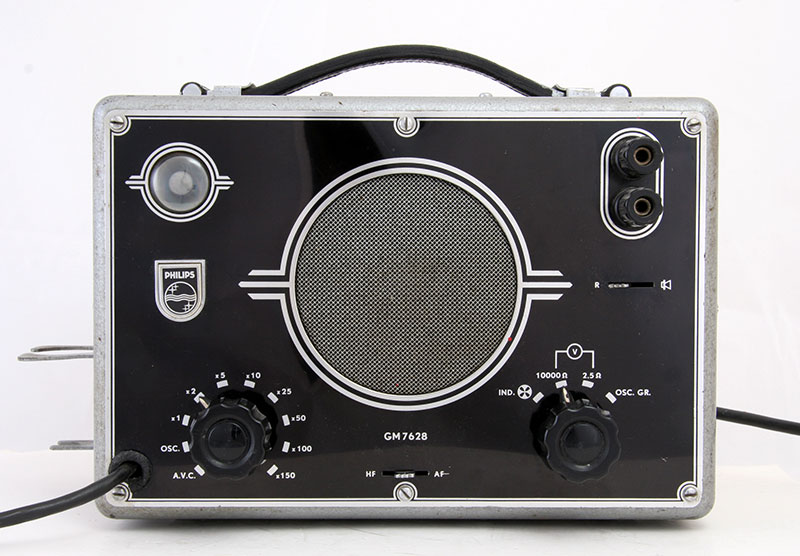

De bedieningsorganen aan de voorzijde.

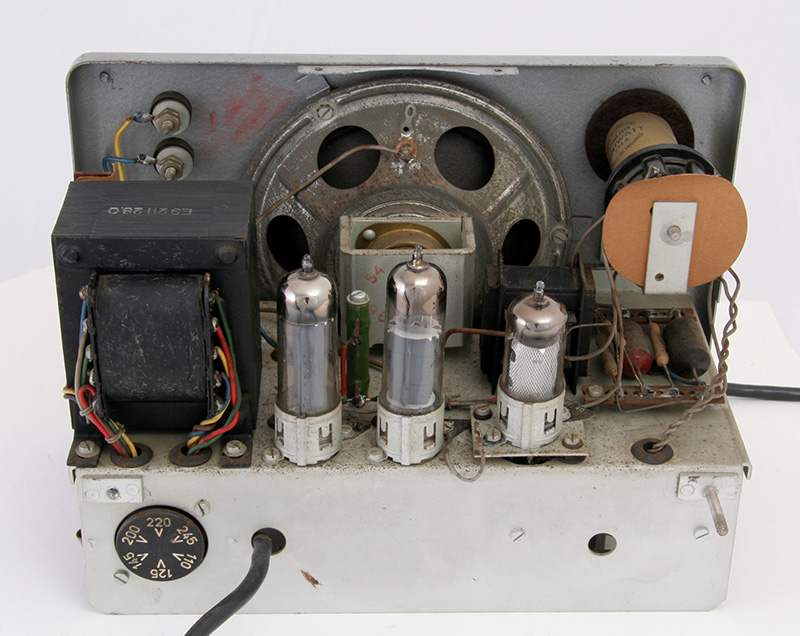

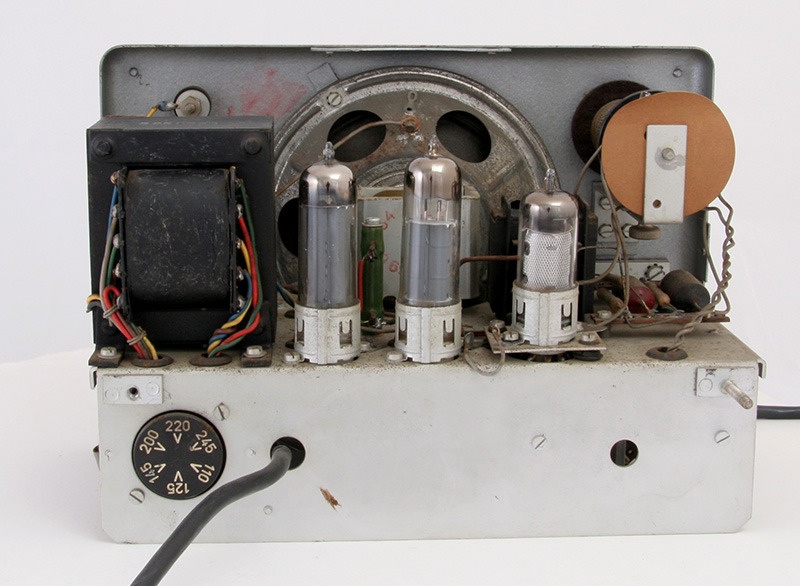

De achterzijde, na een schoonmaakbeurt.
.

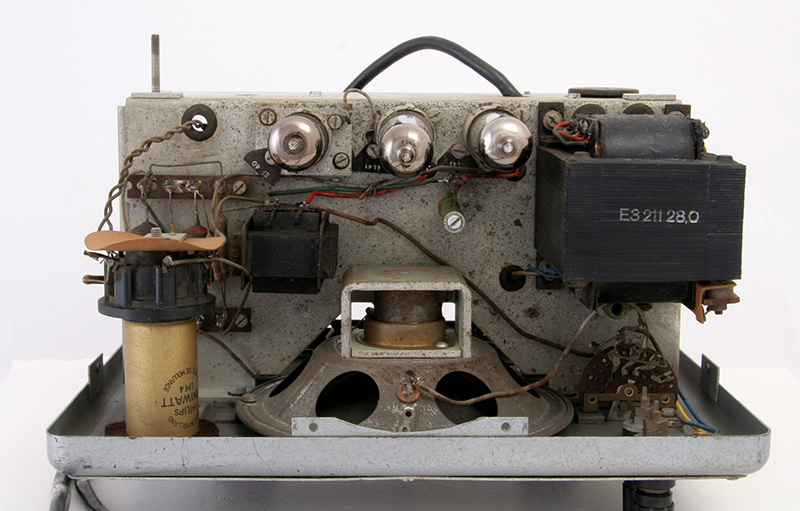

Bovenaanzicht.

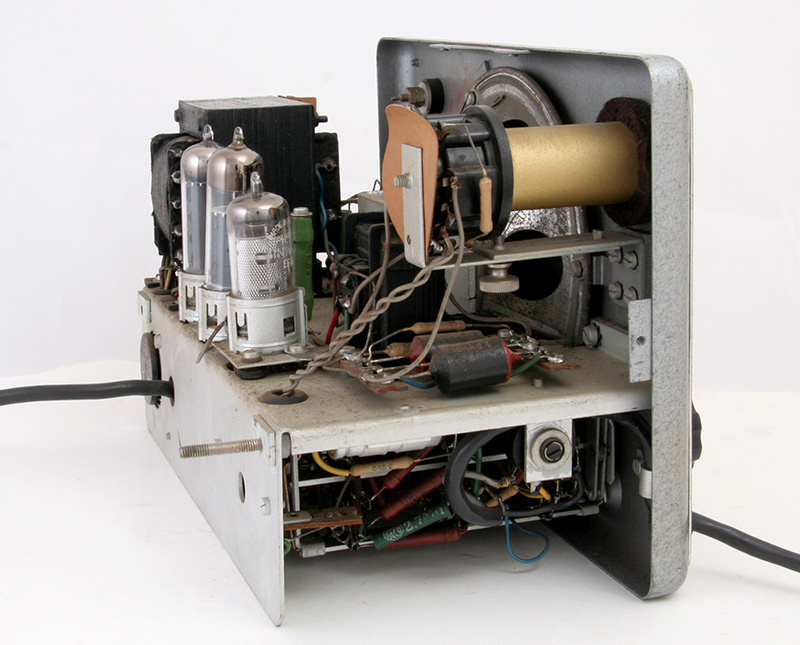

Blik op de linker zijkant.

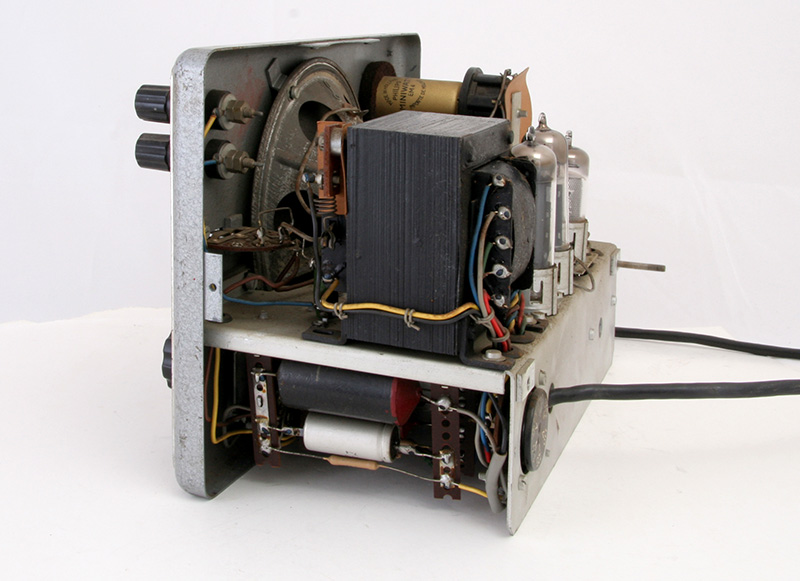

De rechter zijde.

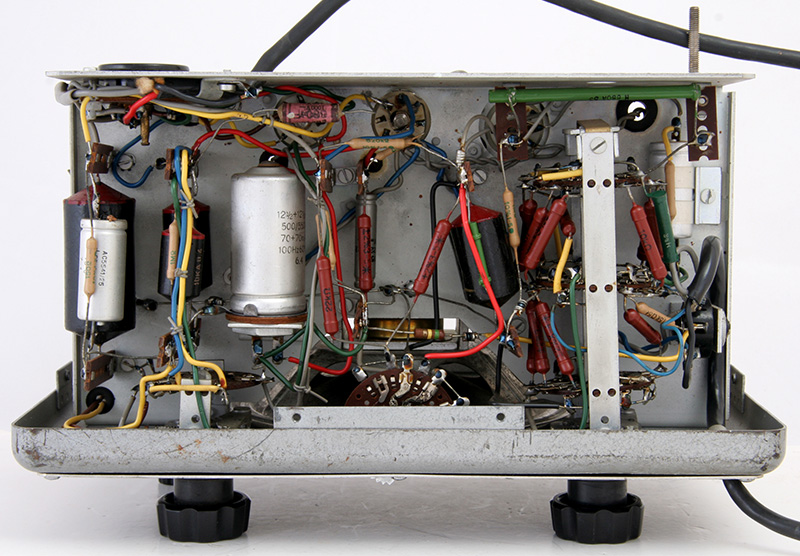

De onderkant ziet er zeer fris uit.

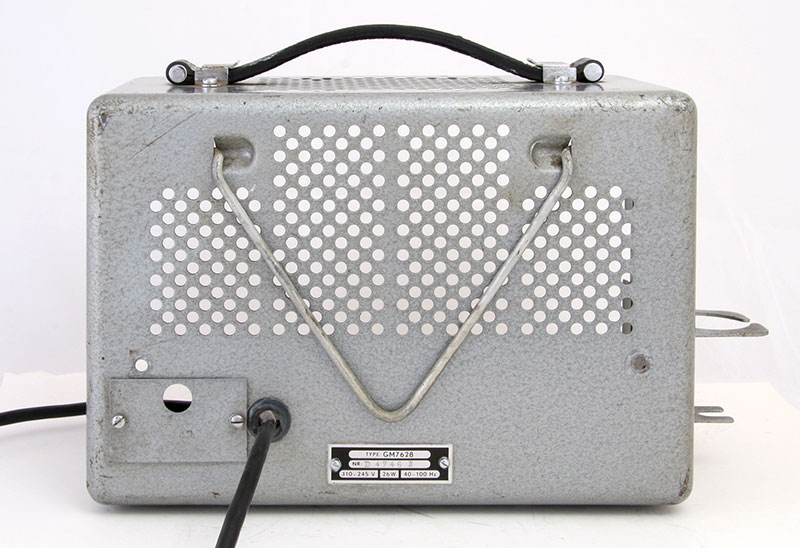

De achterkant met typeplaatje en standaard.

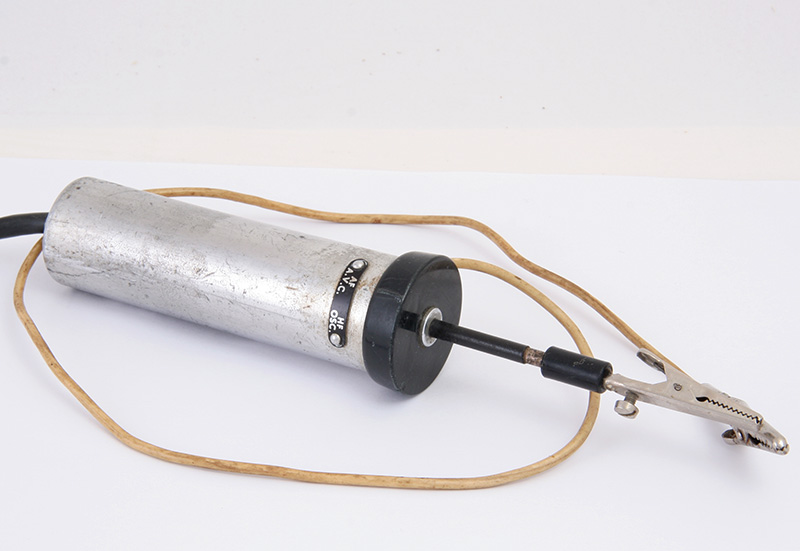

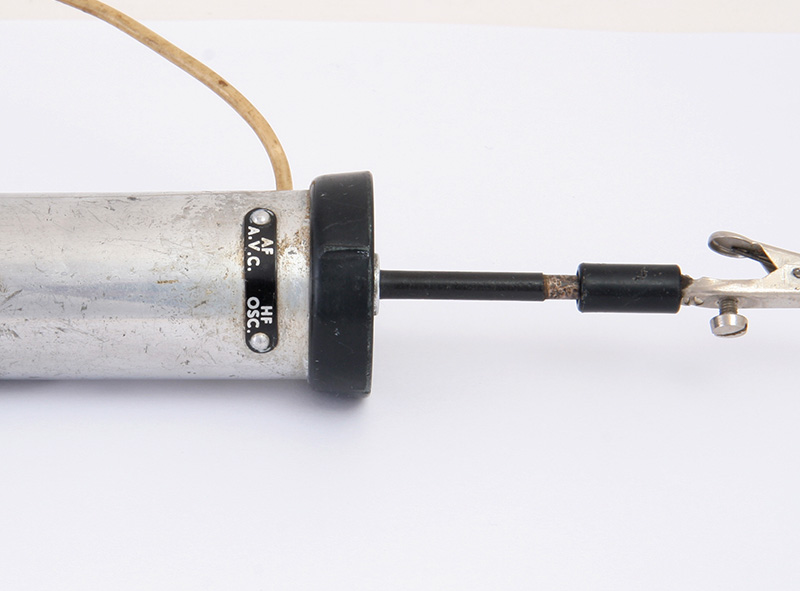

De meetkop.
De draaibare voorkant voor AF en HF.

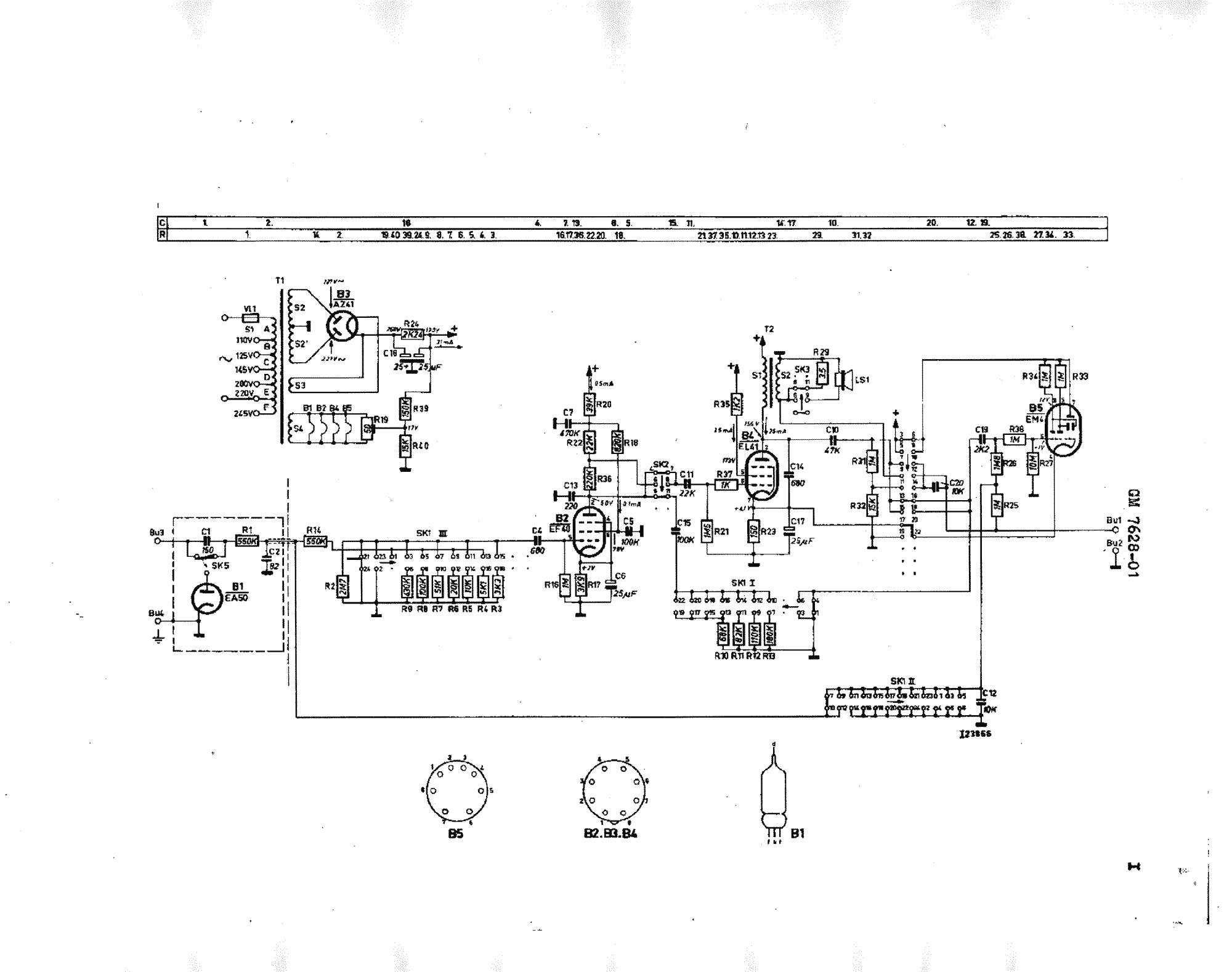

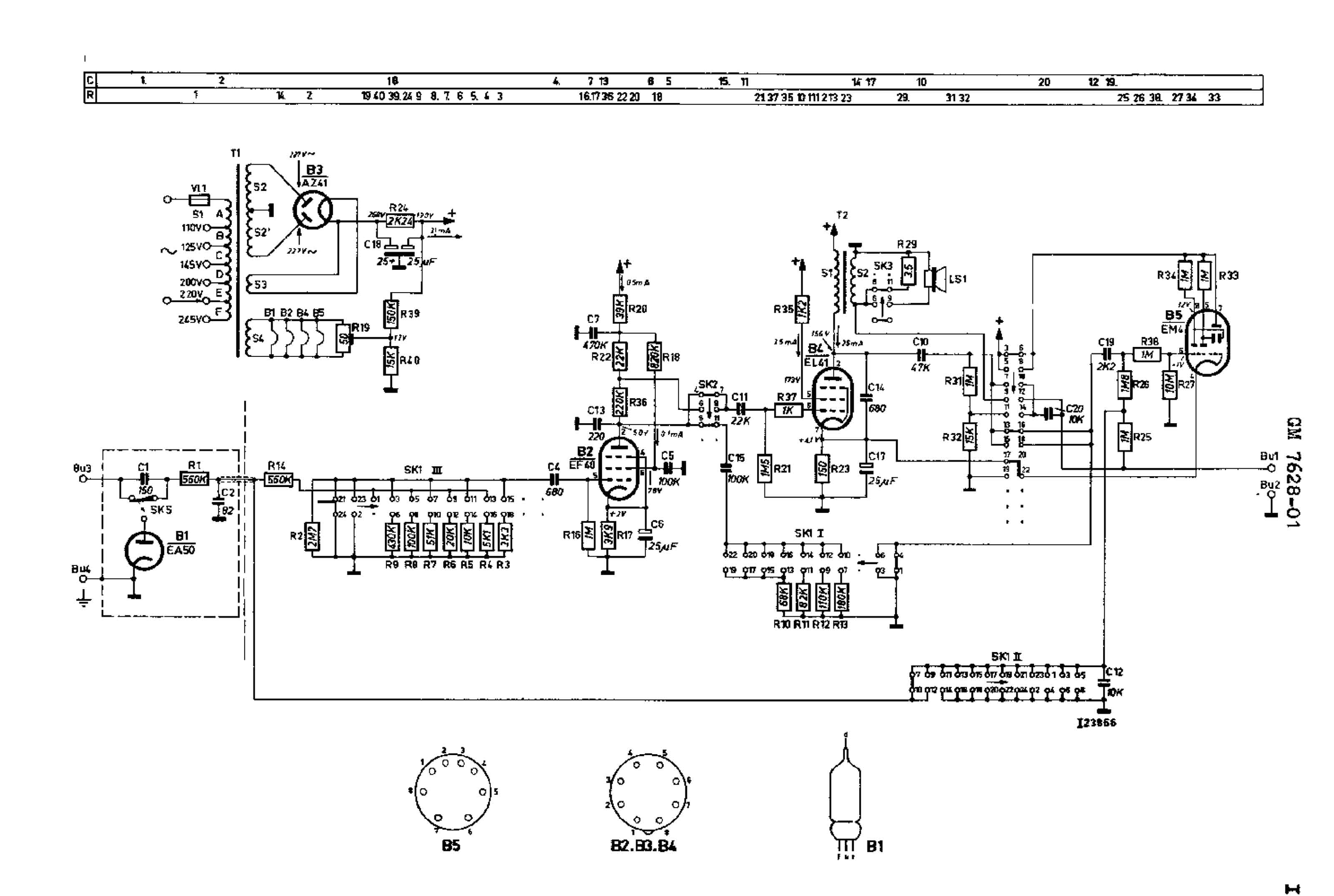

Door op de afbeelding te klikken verkrijgt U een groter formaat van het schema
Aansluitend nog enige pdf-documentatie van http://www.radiodatabase.nl/ :
GM7628-01
GM7628-02
GM7628-03
GM7628-04
GM7628-05
