In de zelfde serie als de bouwdoos HF 302, verscheen ook deze bijpassende FM-tuner, de FM 13. De behuizing was exact het zelfde. Een mooie combinatie. Ook het kleurschema kwam precies overeen.
Door op de afbeeldingen te klikken verkrijgt U een vergroting in een nieuw venster.
De FM 13.

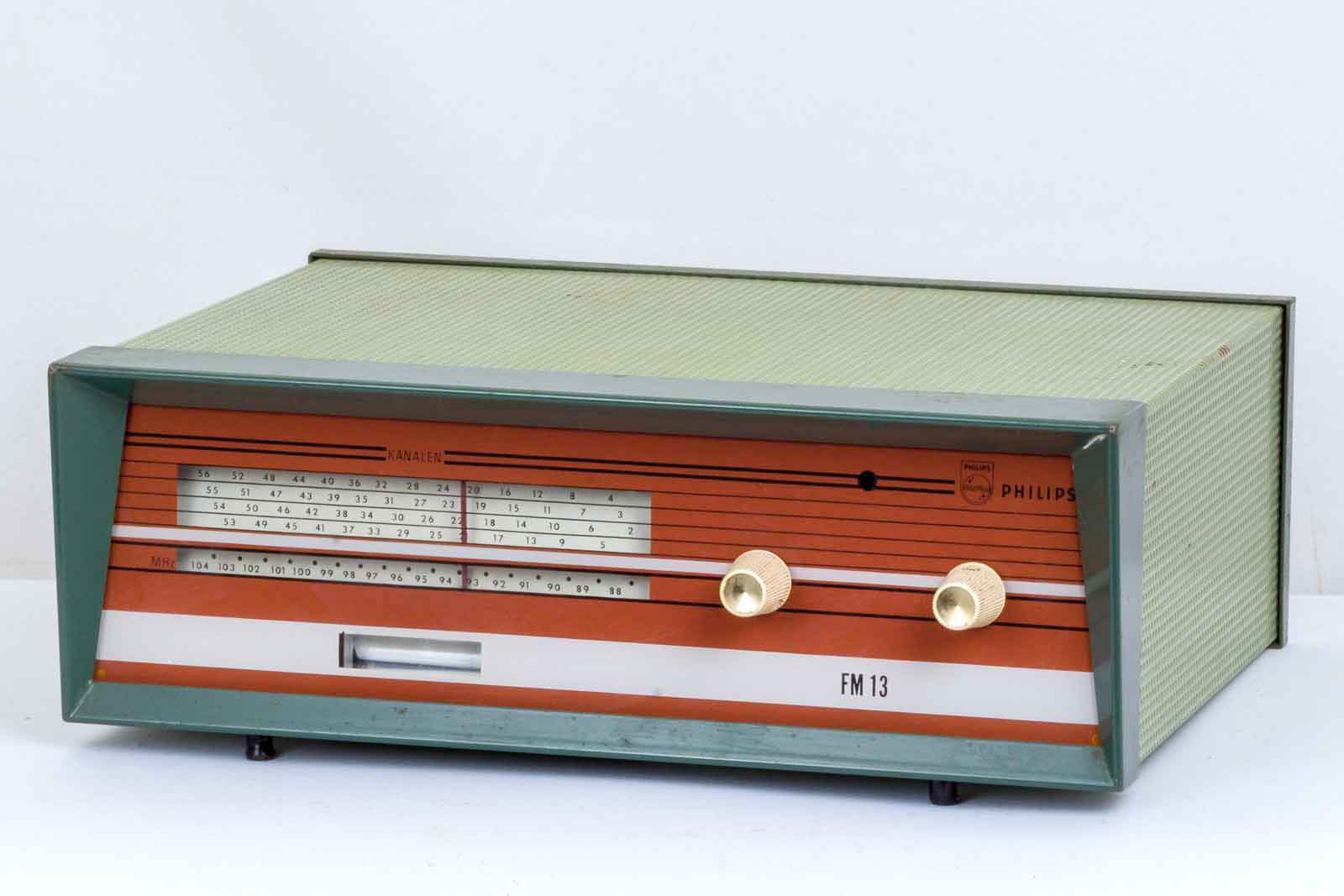

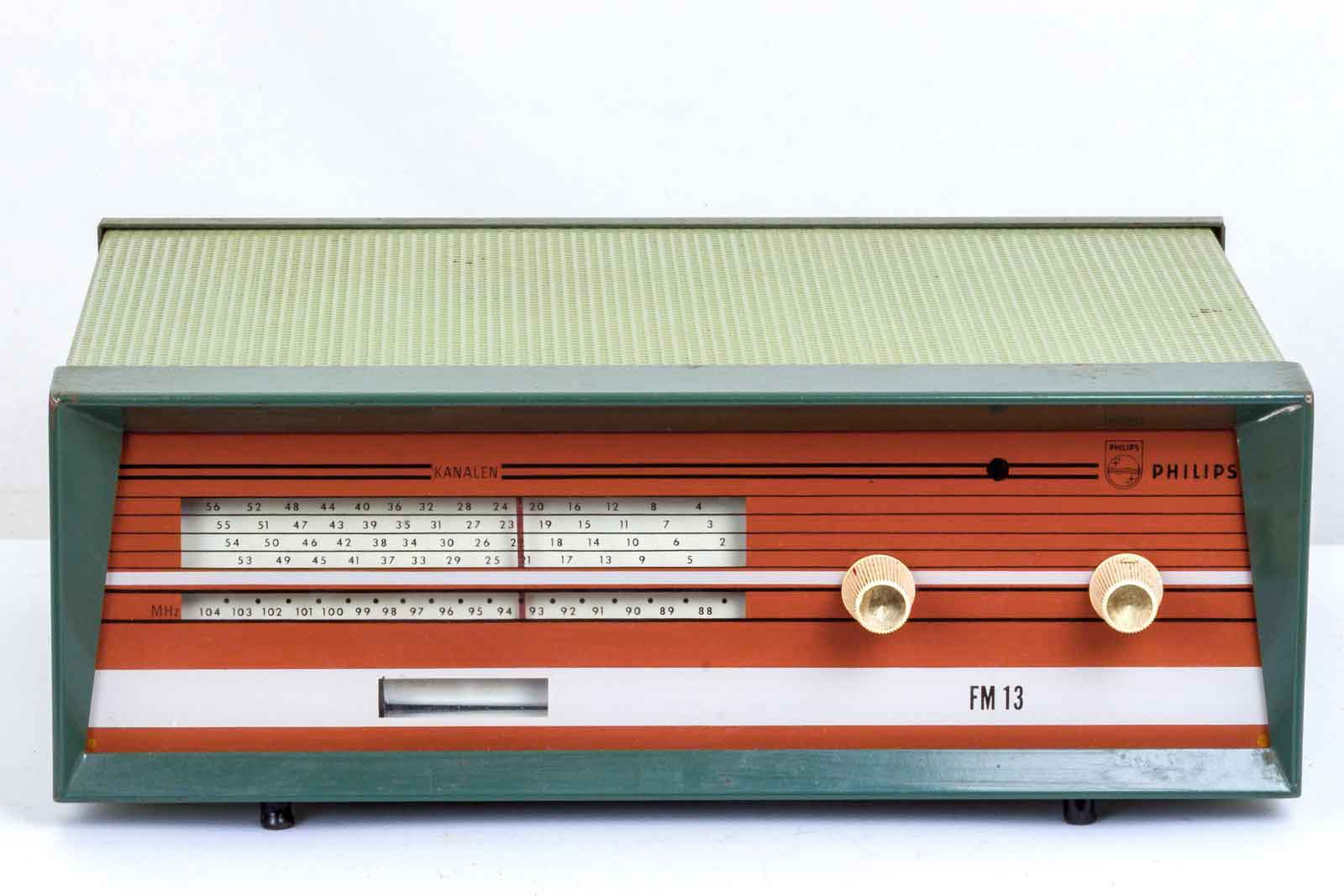

Het vooraanzicht van de tuner.
Aan de linker kant de afsstemschaal en daar onder de afstemindicator.

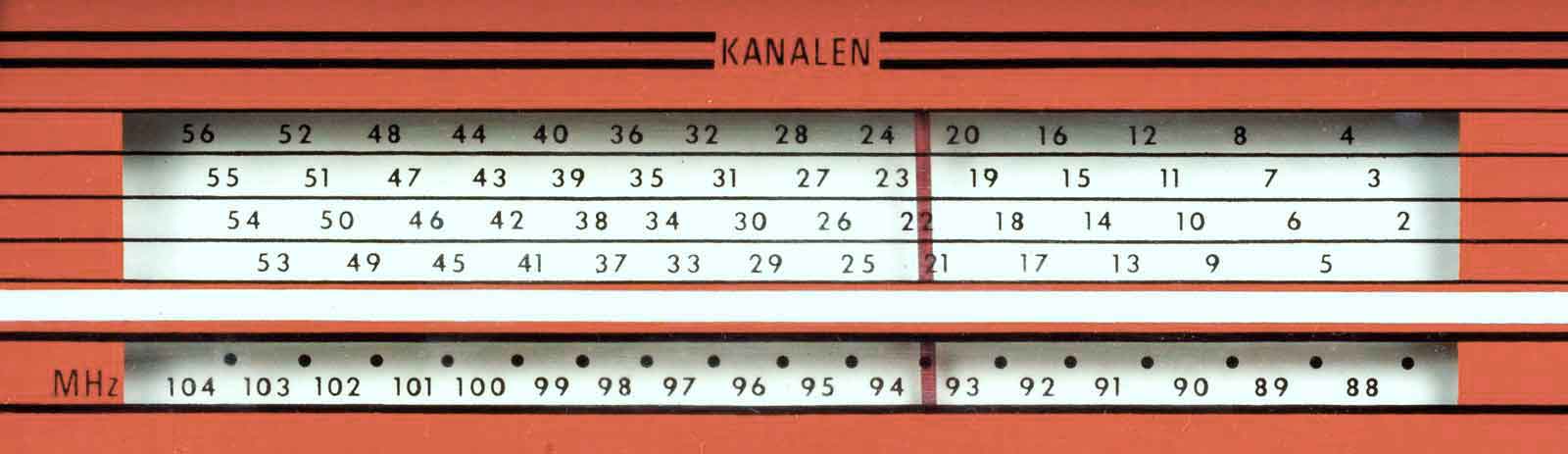

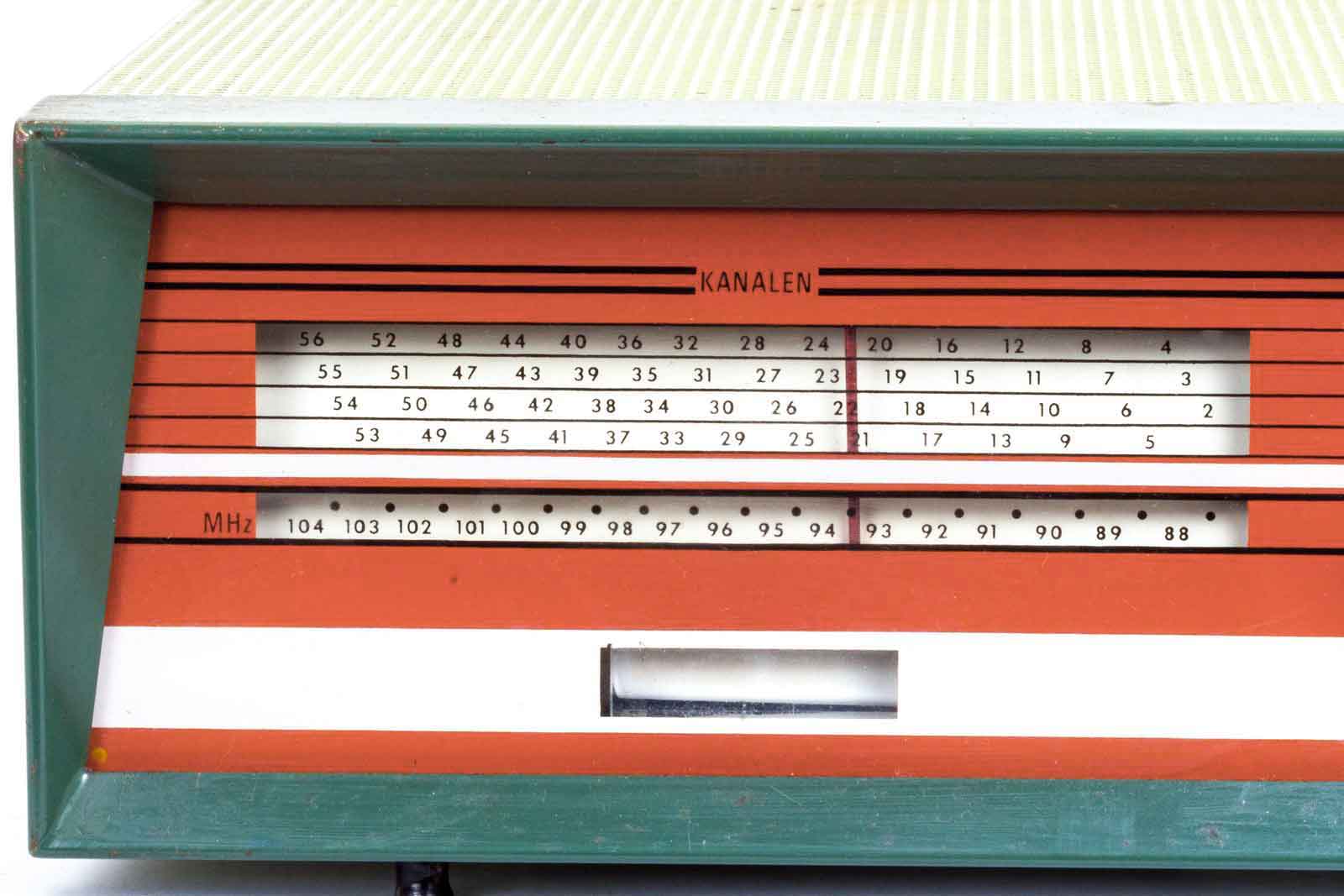

De afstemschaal met voven de kanaalnummers ( die niemand gebruikte) en onder de echte frequenties.

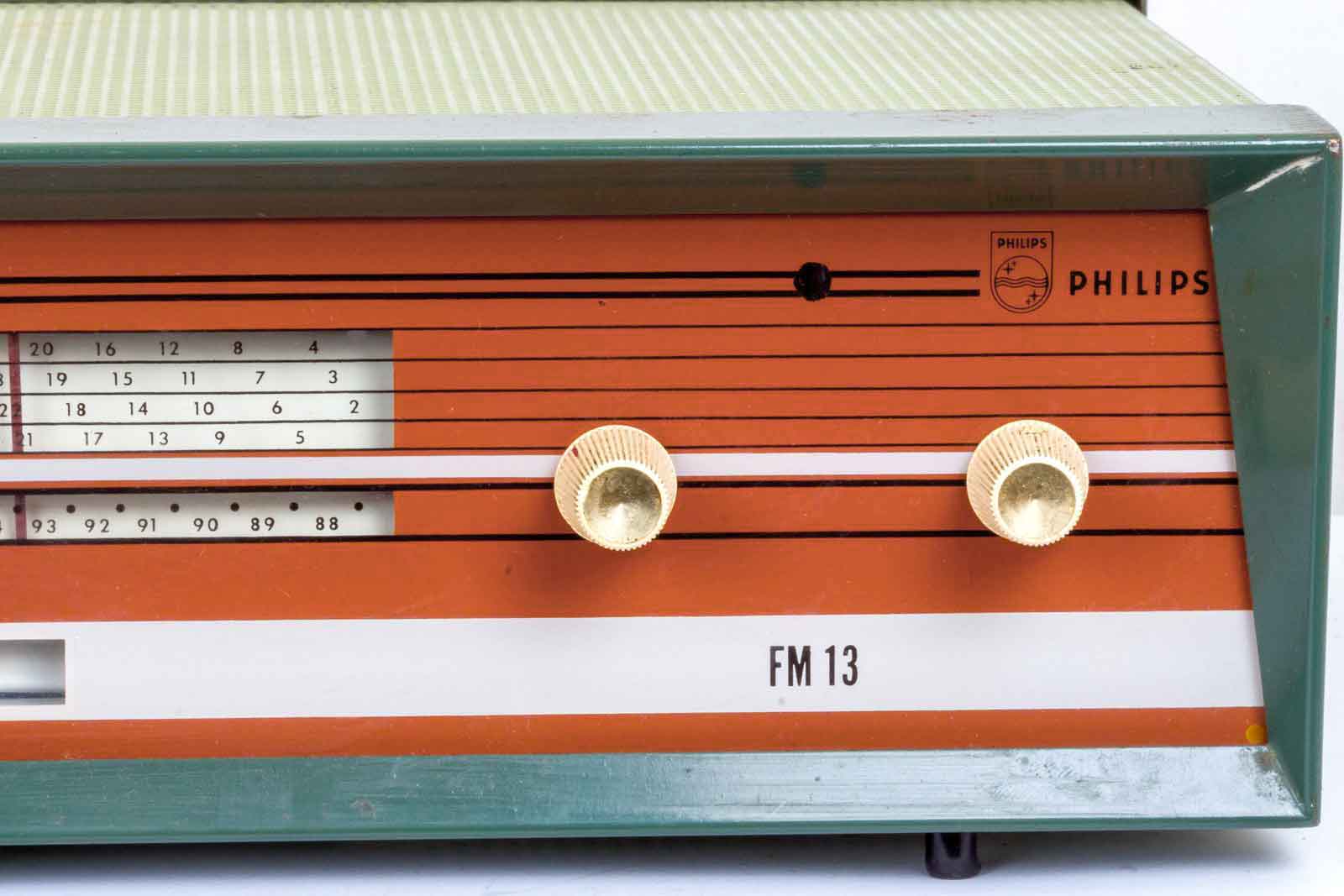

Aan de andere kant de bediening. Typisch Philips om er geen benaming bij te zetten. De linkse knop is voor de afstemming en rechtse de aan/uit-schakelaar.

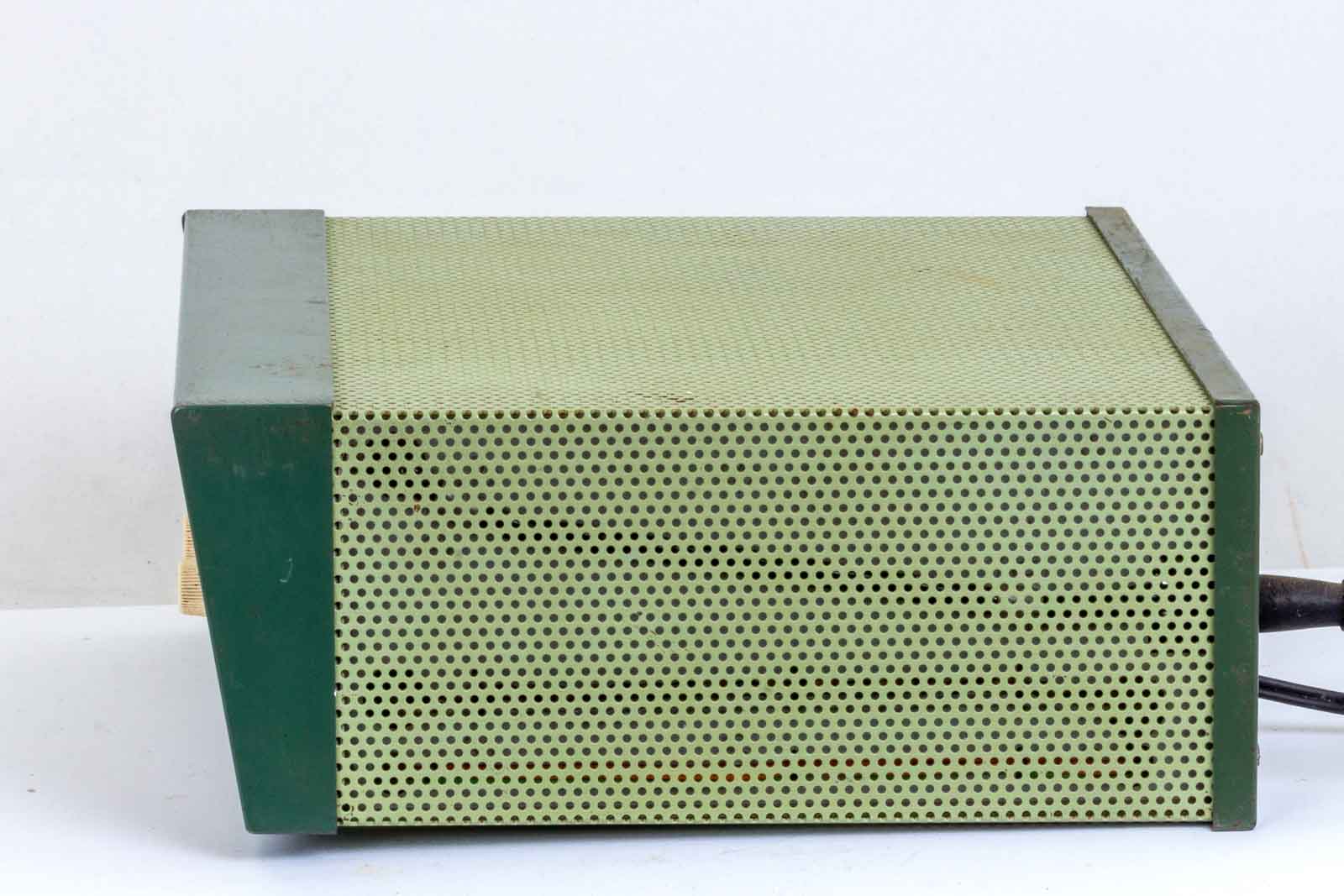

De typische vorm van de zijkant, mooi met zo'n afdakje aan de voorkant.

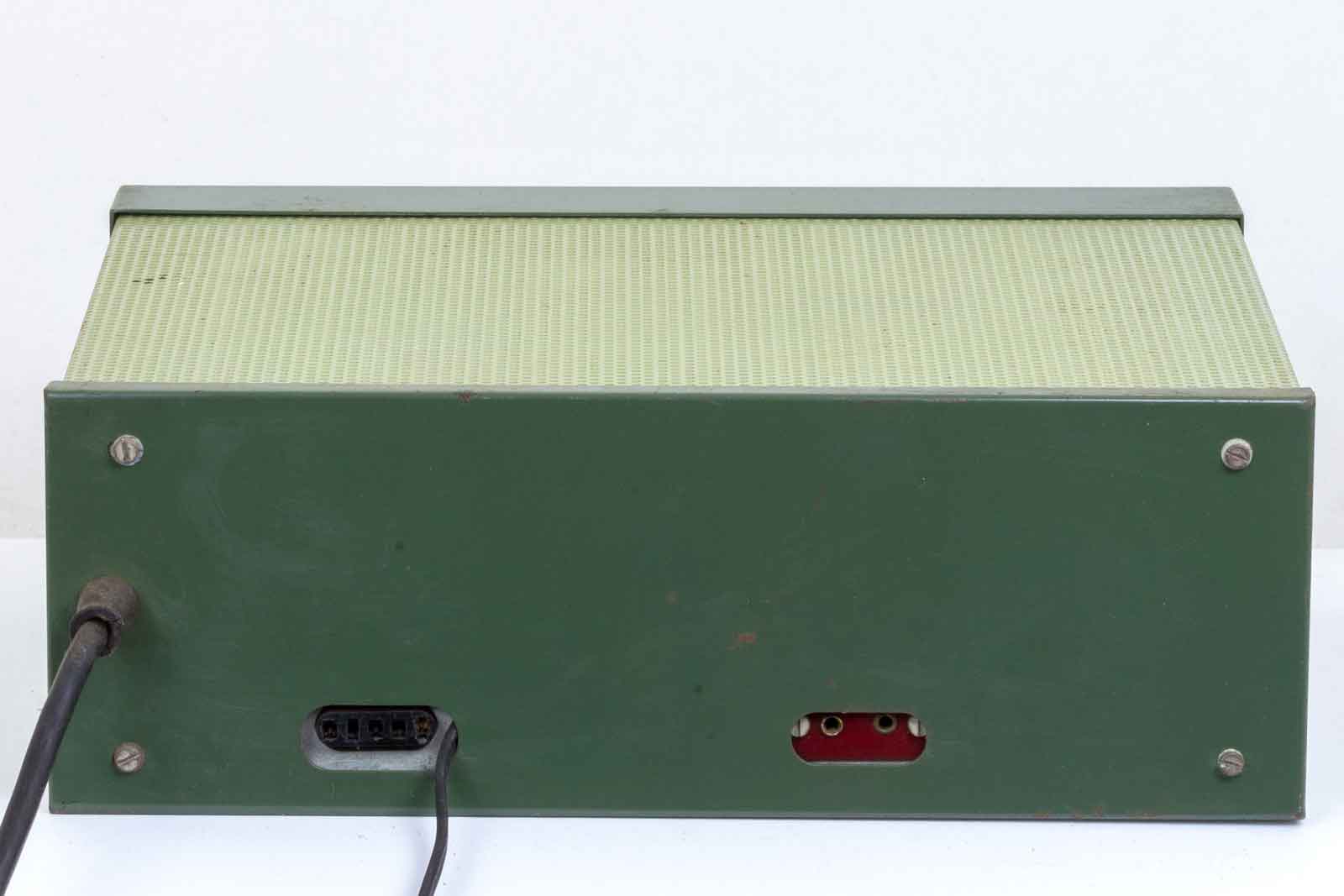

De achterkant met links de LF-uitgang en rechts de antenneaansluiting. Ook hier ontbreekt enige tekst.

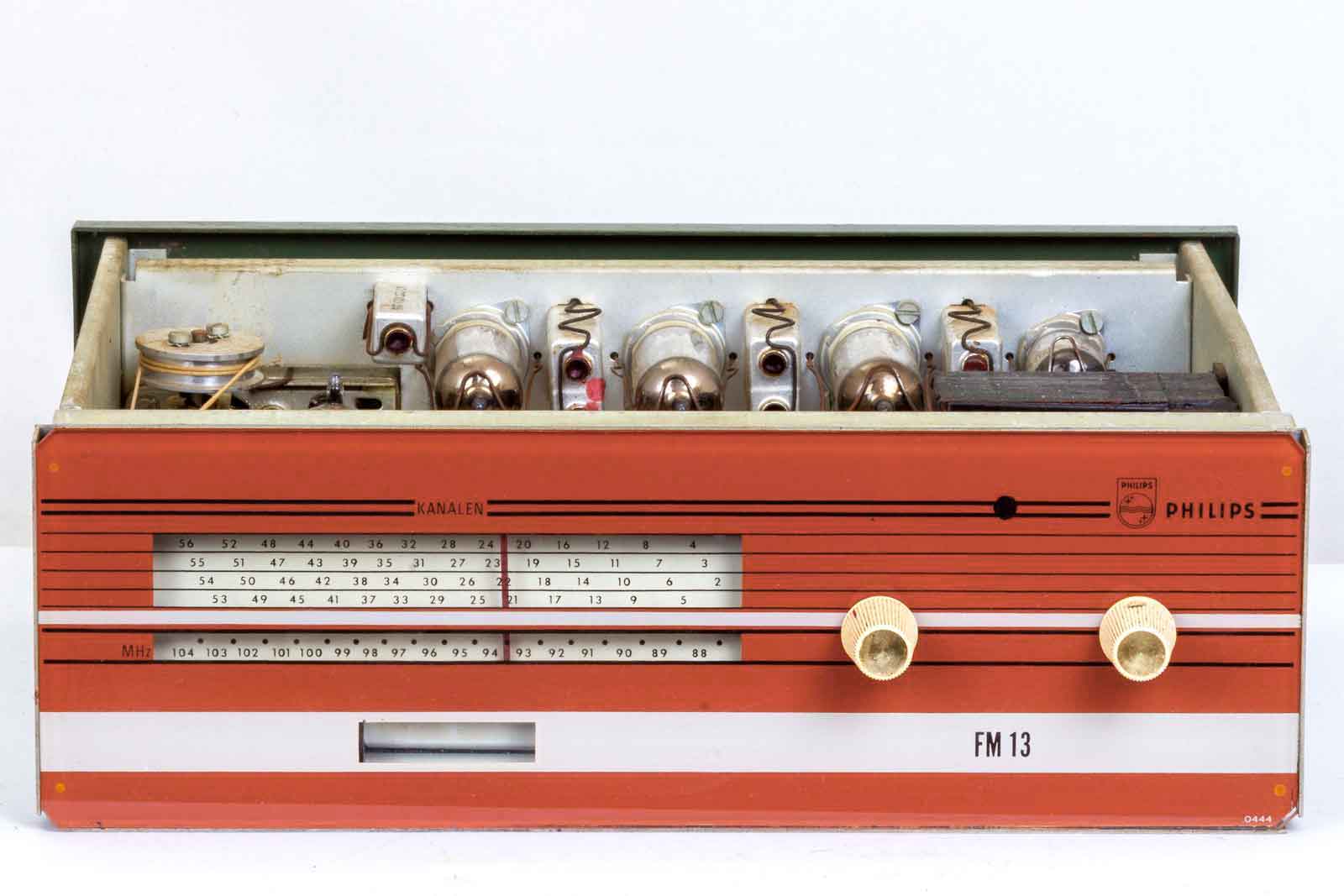

Nadat de kast verwijderd is blijft er dit over. In tegenstelling tot de HF 302 is hier de electronica geconcentreerd aan de achterkant.

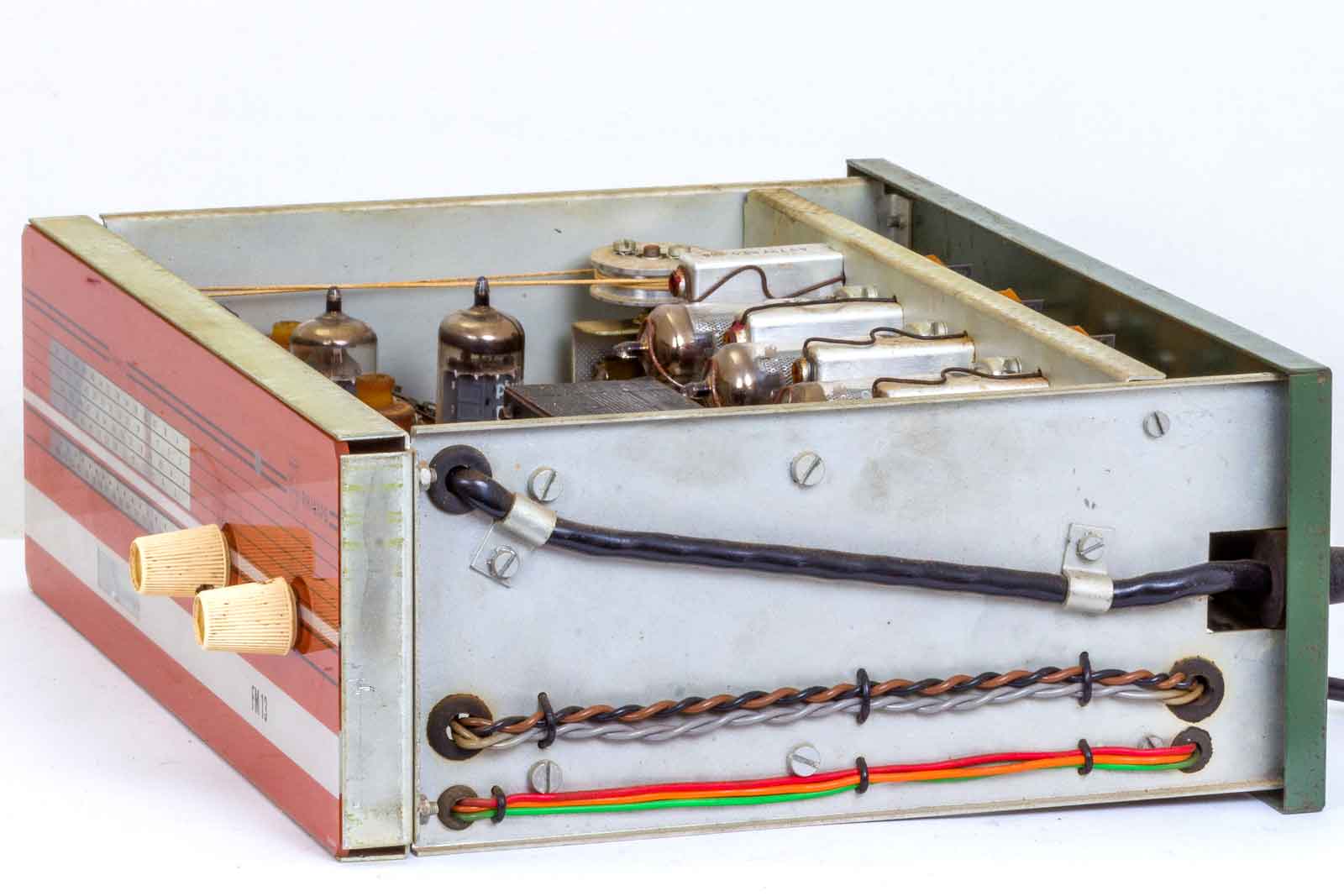

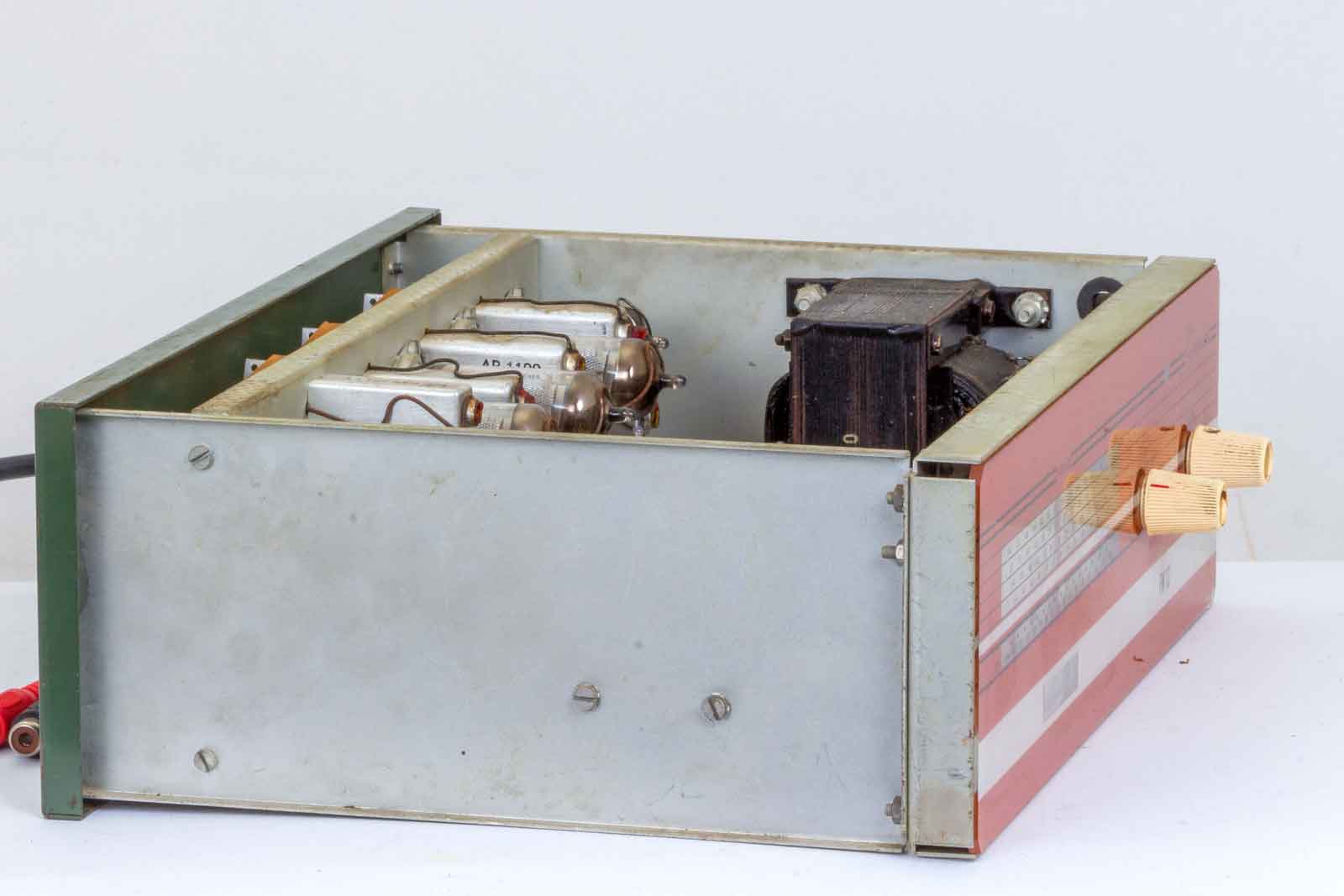

De rechter zijkant met de netspanningskabel en de draden voor verlichting en afstemoog.
Aan de linker kant is weinig te zien.

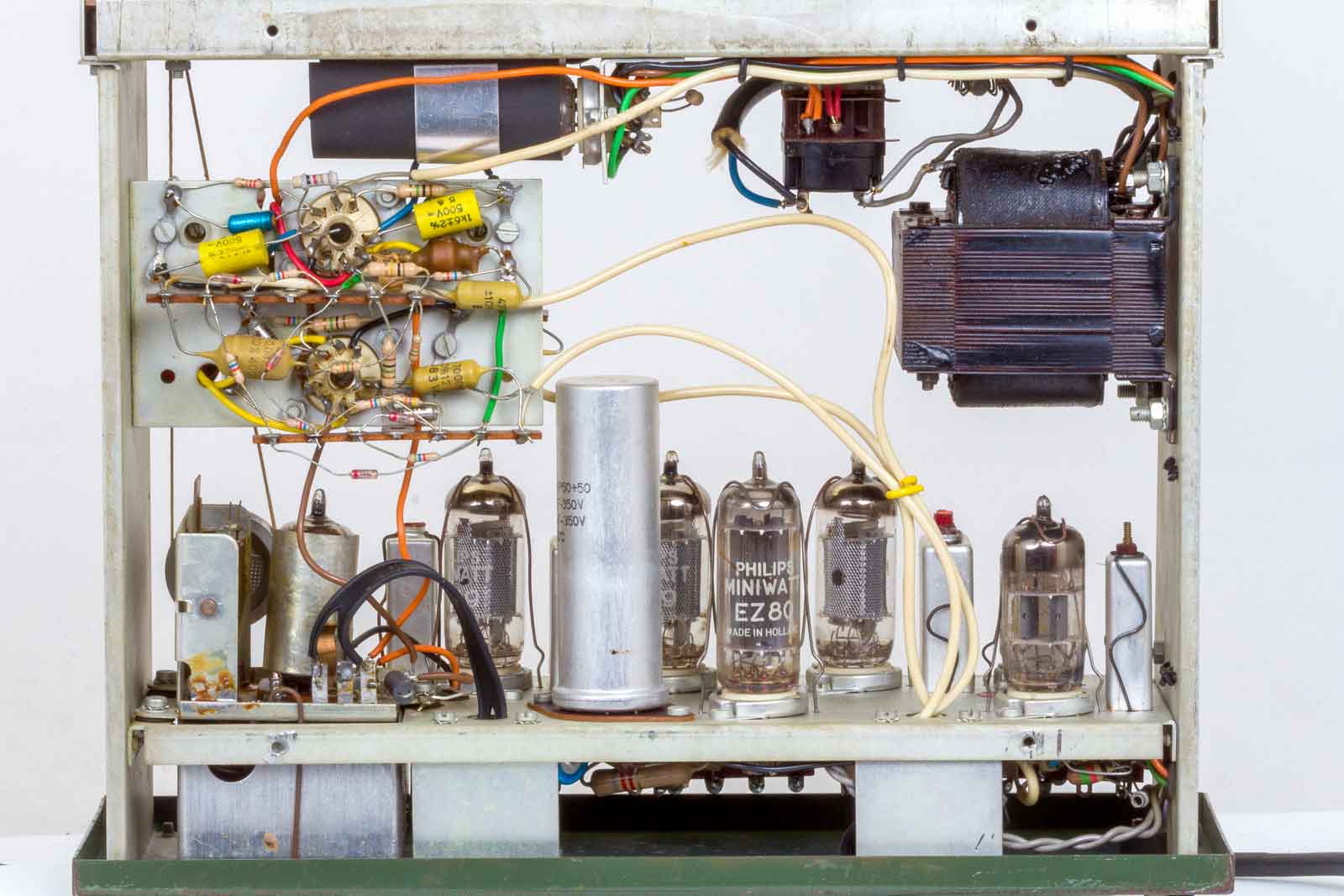

Het binnenwerk, de voorkant naar boven gericht. Geheel links, het kleine buisje is de dubbeldiode ( EAA91) voor de discriminator,

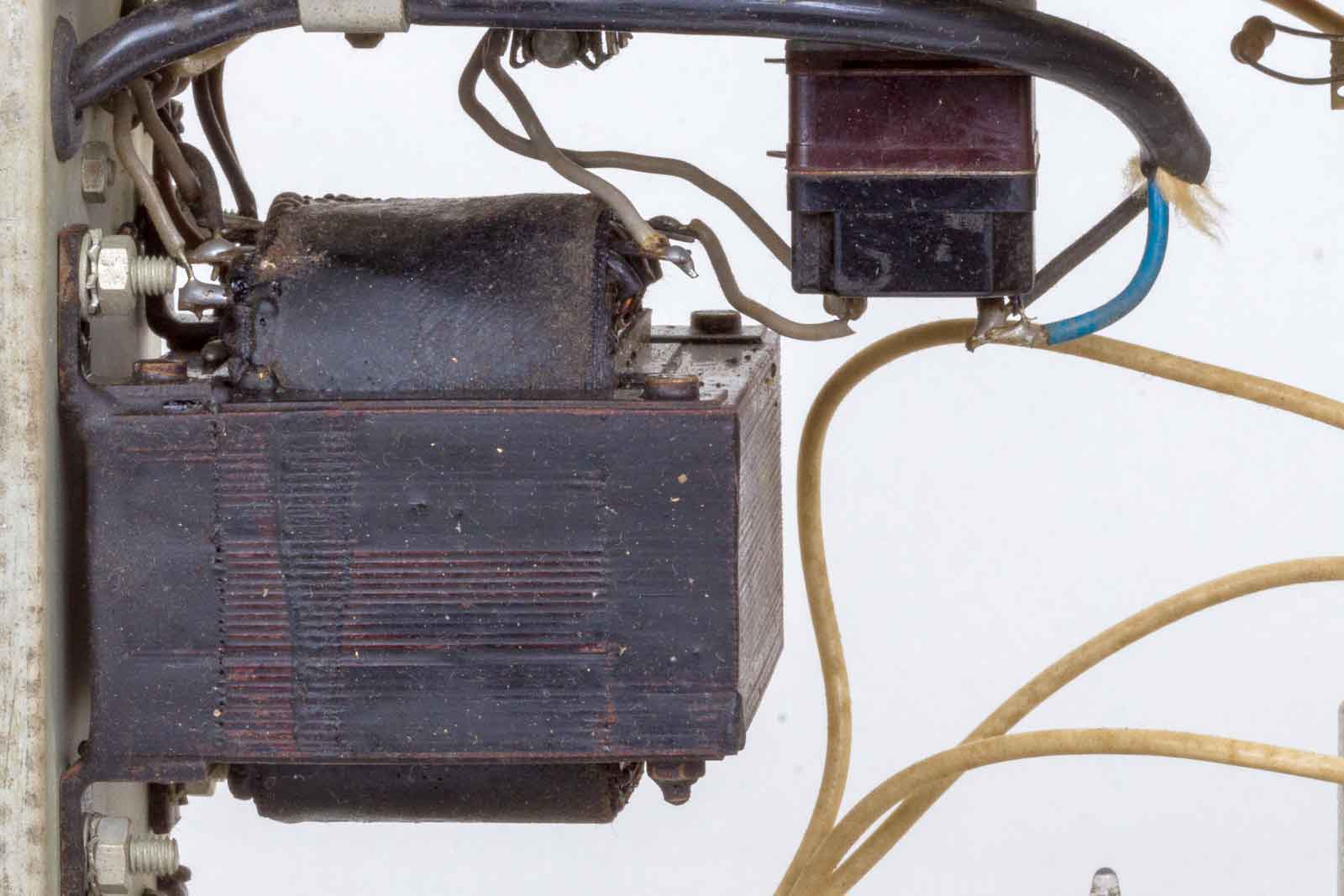

De voedingstrafo die dankzij het ontbreken van een LF-versterker redelijk klein kon worden gehouden.

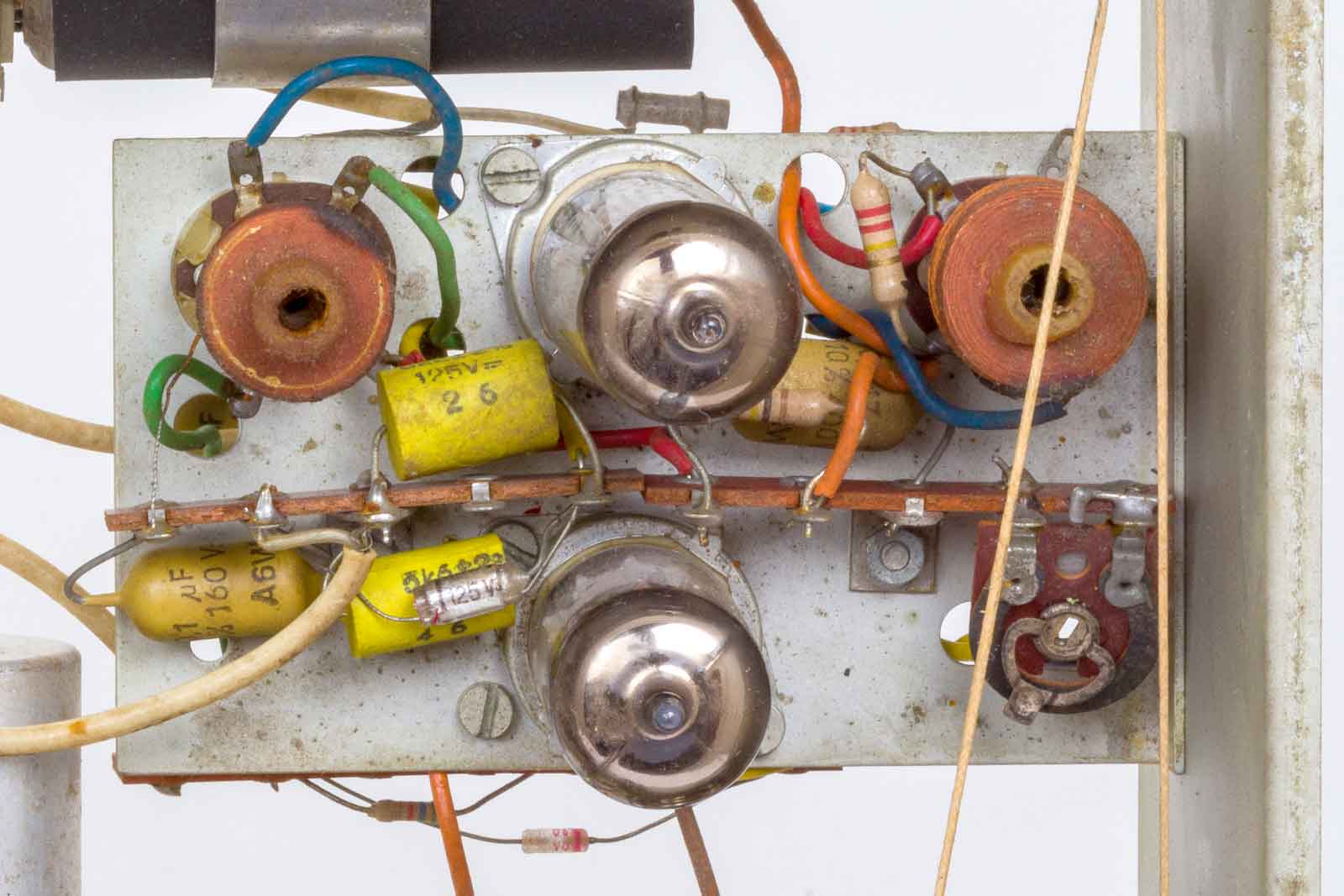

Aan de rechter kant de stereo-decoder. In de bouwdoos was deze unit inbegrepen, maar kon wel als apart onderdeel bijbesteld worden.

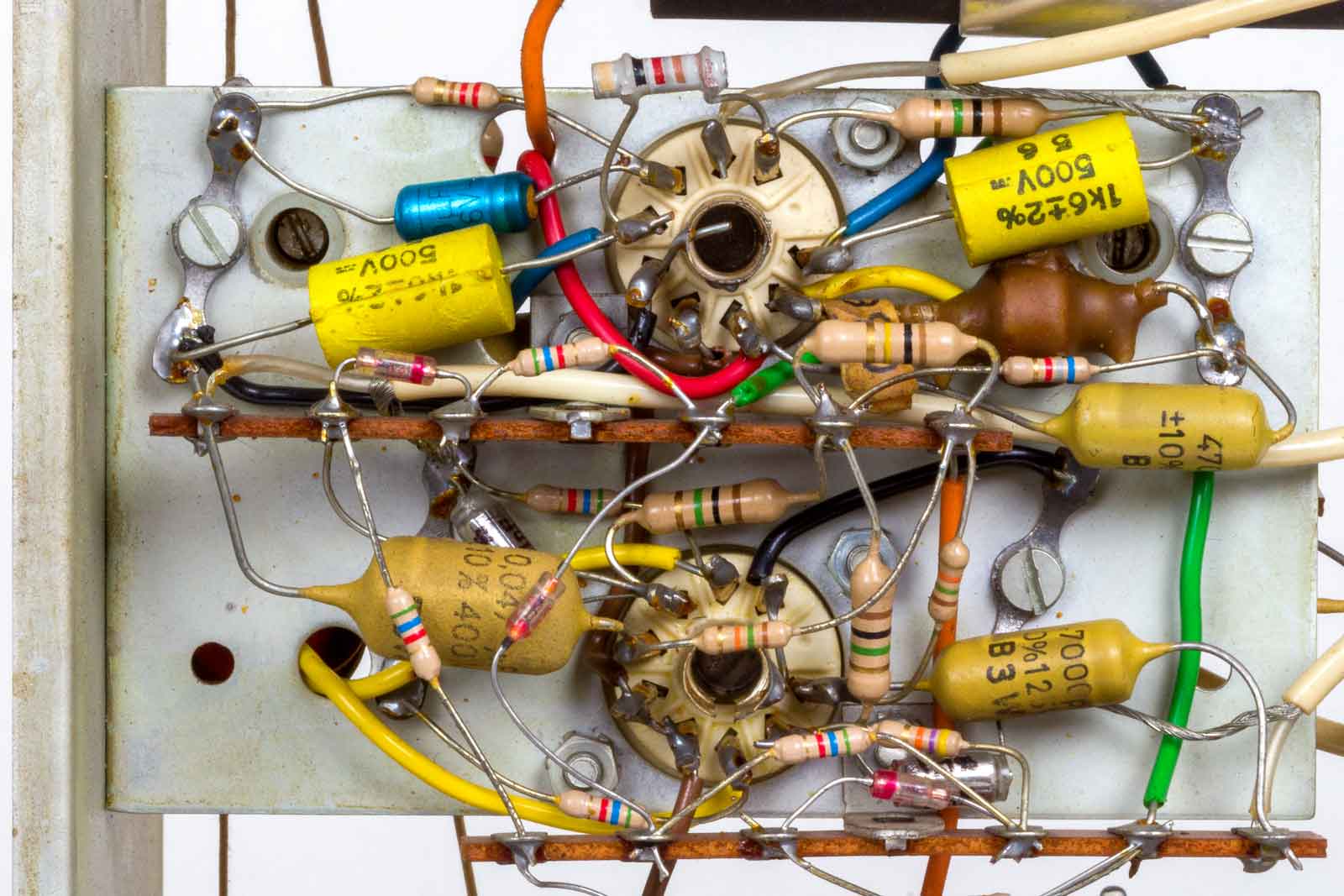

De bedradingskant van de decoder.

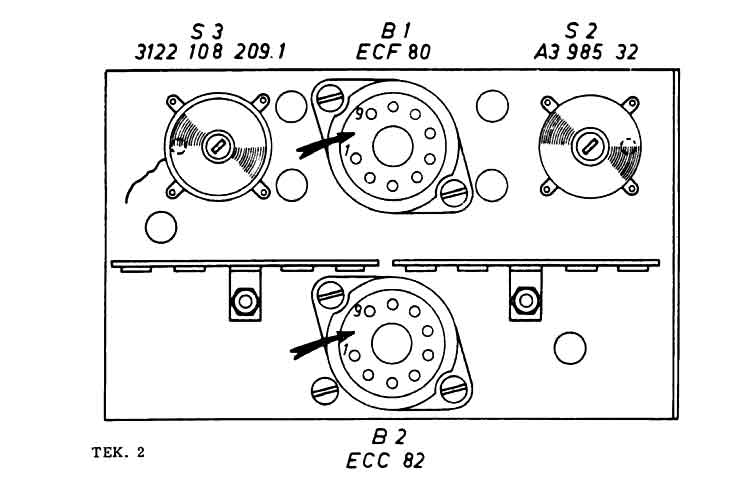

De lay-out van de schakeling.

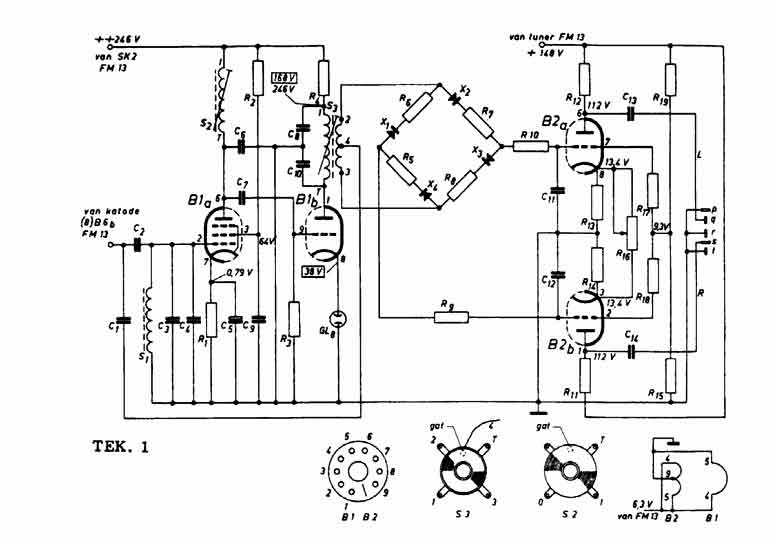

Het schakelschema van de de decoderingseenheid. De componentenlijst ontbreekt nog.

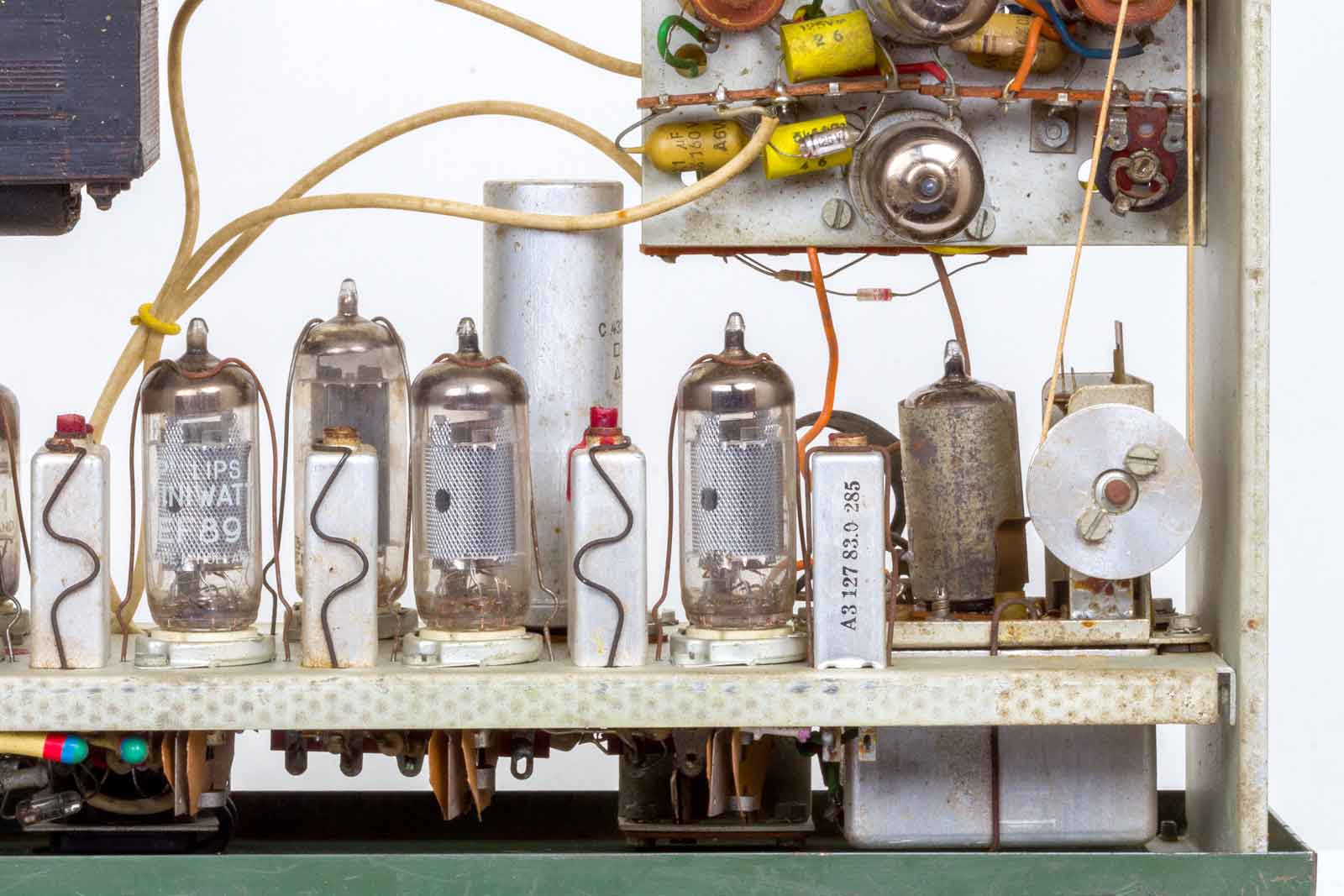

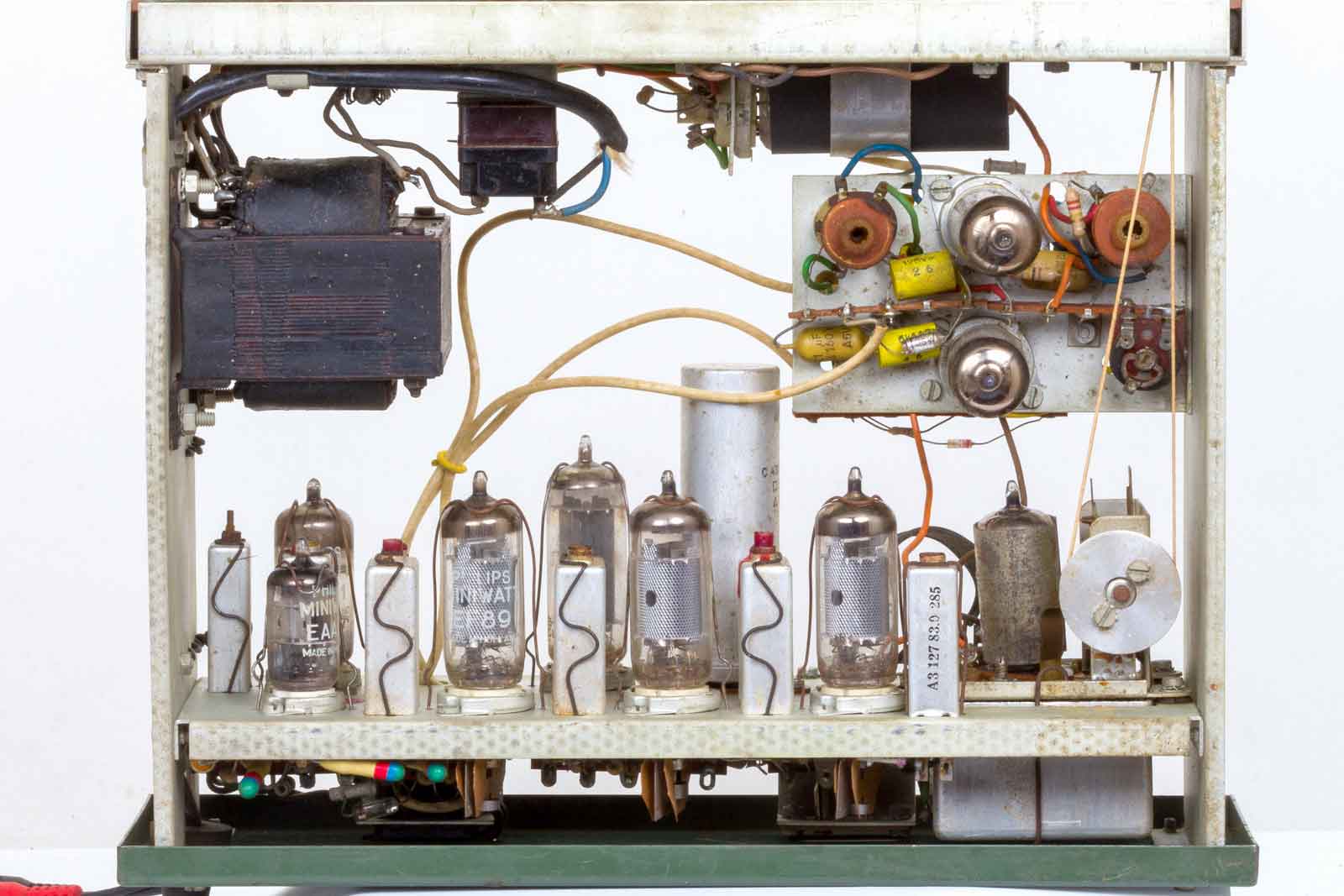

Rechts de FM-tuner, dan de drie EF89's die voor de MF-versterking zorgen..
Het geheel van de andere kant gezien.

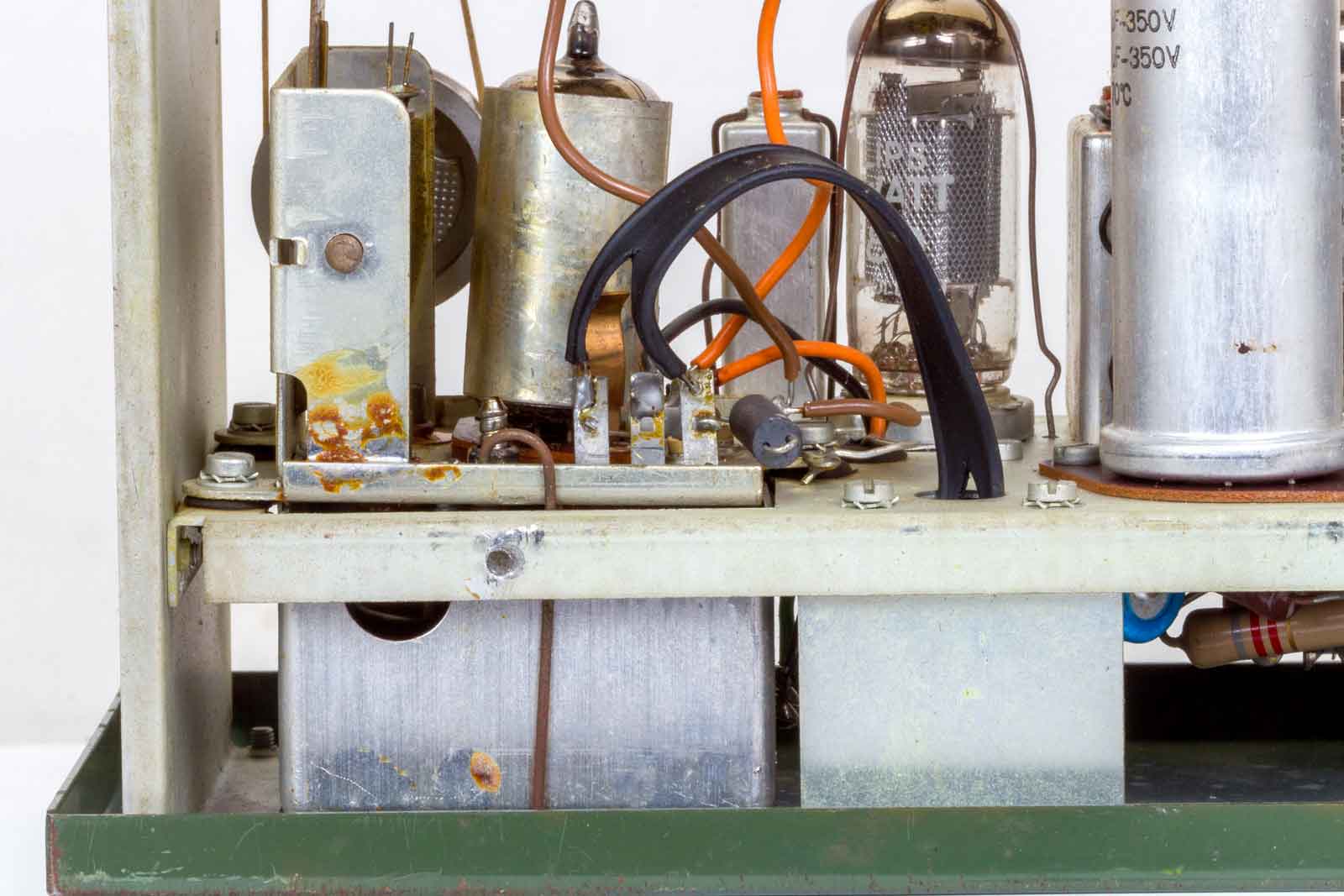

Een blik op de tuner-unit met ECC85, de zwarte lintlijn gaat naar de antenne-aansluiting. De tuner wordt afgestemd door de kernen in de antennekring en oscillatorkring te bewegen. ( Permeabiliteitsafstemming ).

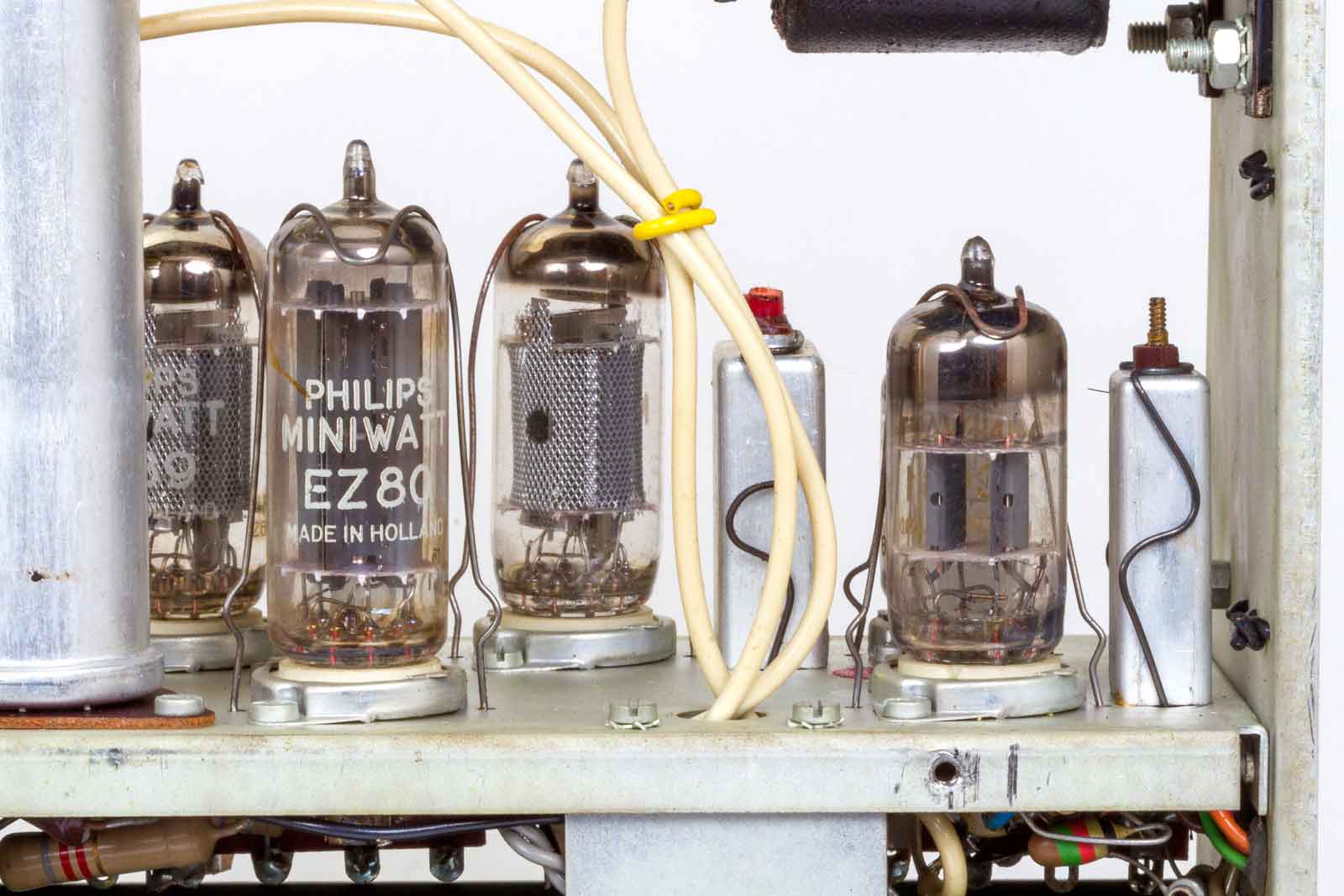

De gelijkrichtbuis EZ80 en de ECC83 die met een helft als kathodevolger de LF-uitgangsspanning levert. De andere helft stuurt het remrooster van de laatste MF-buis. Deze sturing is afhankelijk van het signaal dat uit de voorgaande trap aan de ECC83 toegevoegd wordt. Het resultaat is een wat zachtere ruis wanneer er naast een zender afgestemd wordt. Een soort zachte squelch.

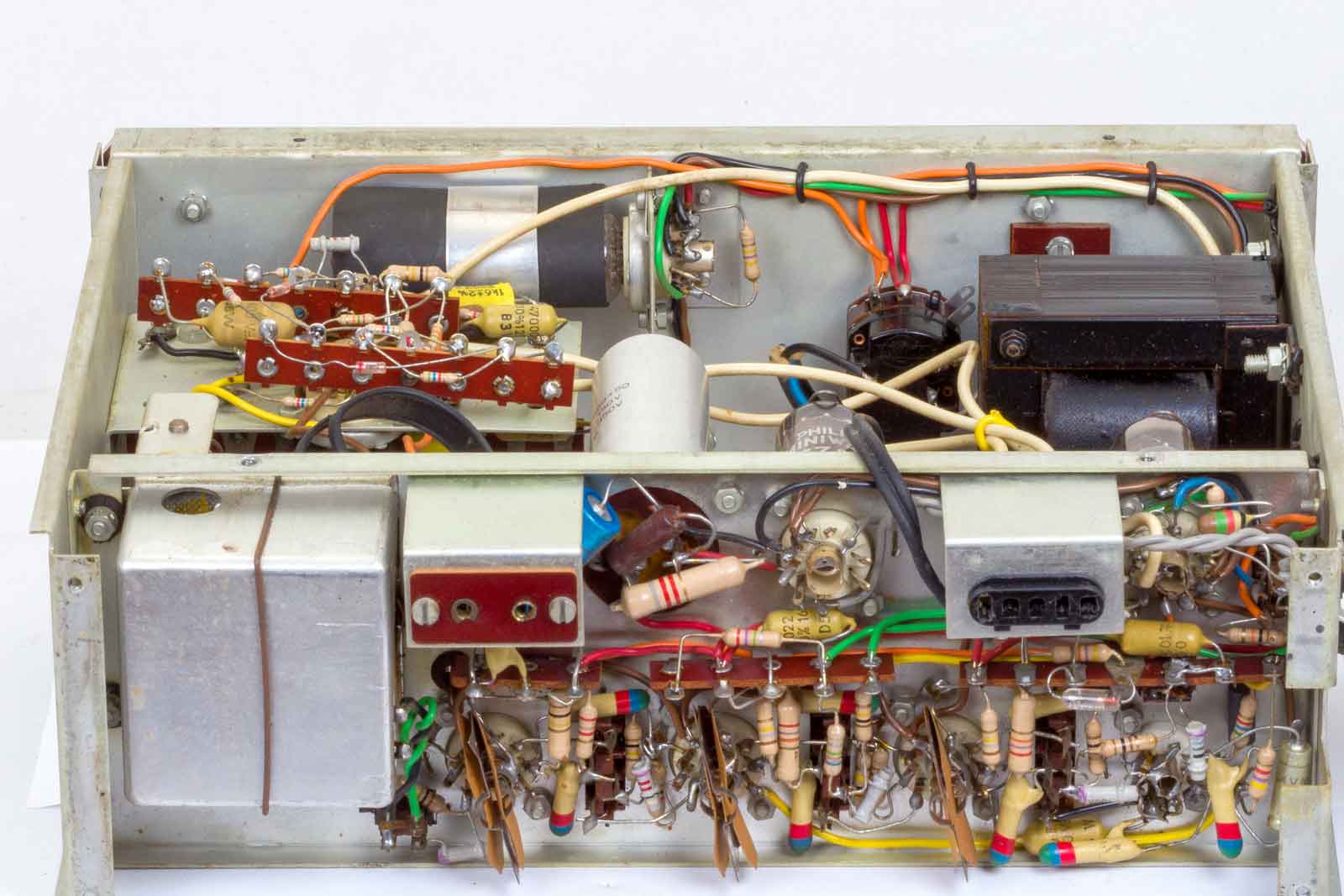

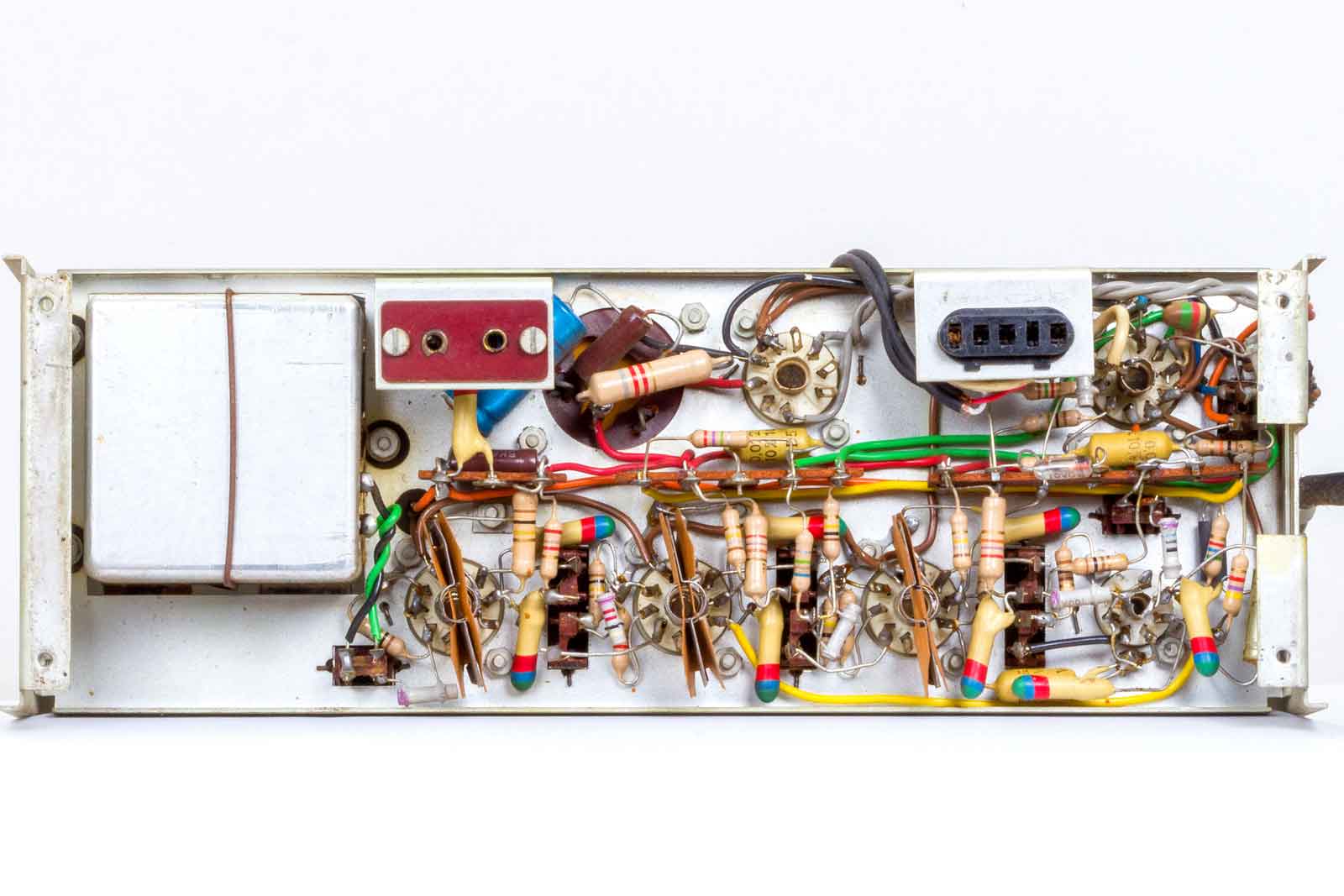

Het totaaloverzicht van de onderkant. Hiervoor dient de achterplaat verwijderd te worden.

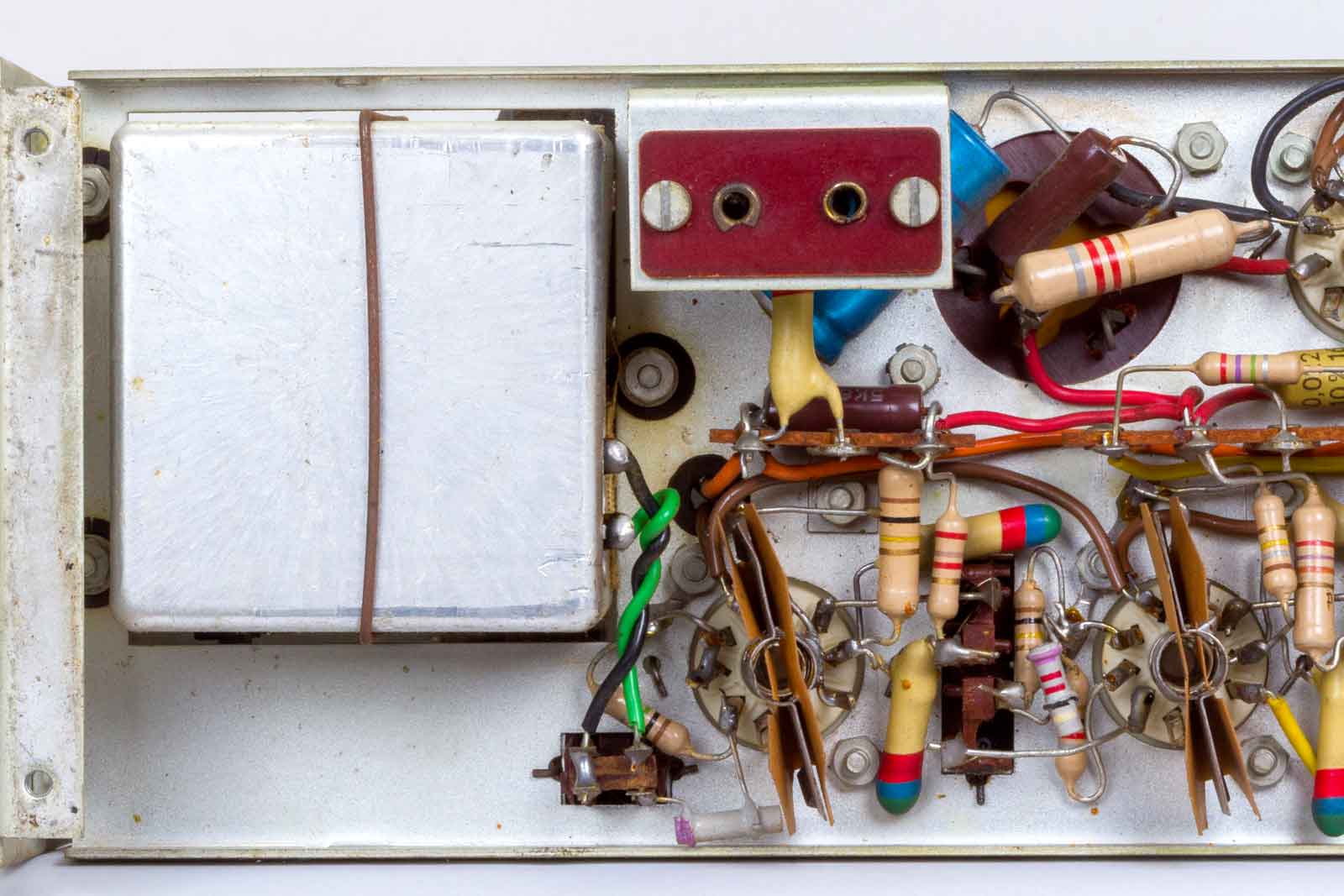

In de vierhoekige aluminium kast zit de tuner. Daar naast de antenne-aansluiting. Onderin de eerste MF-versterker en rechts daar naast de tweede.

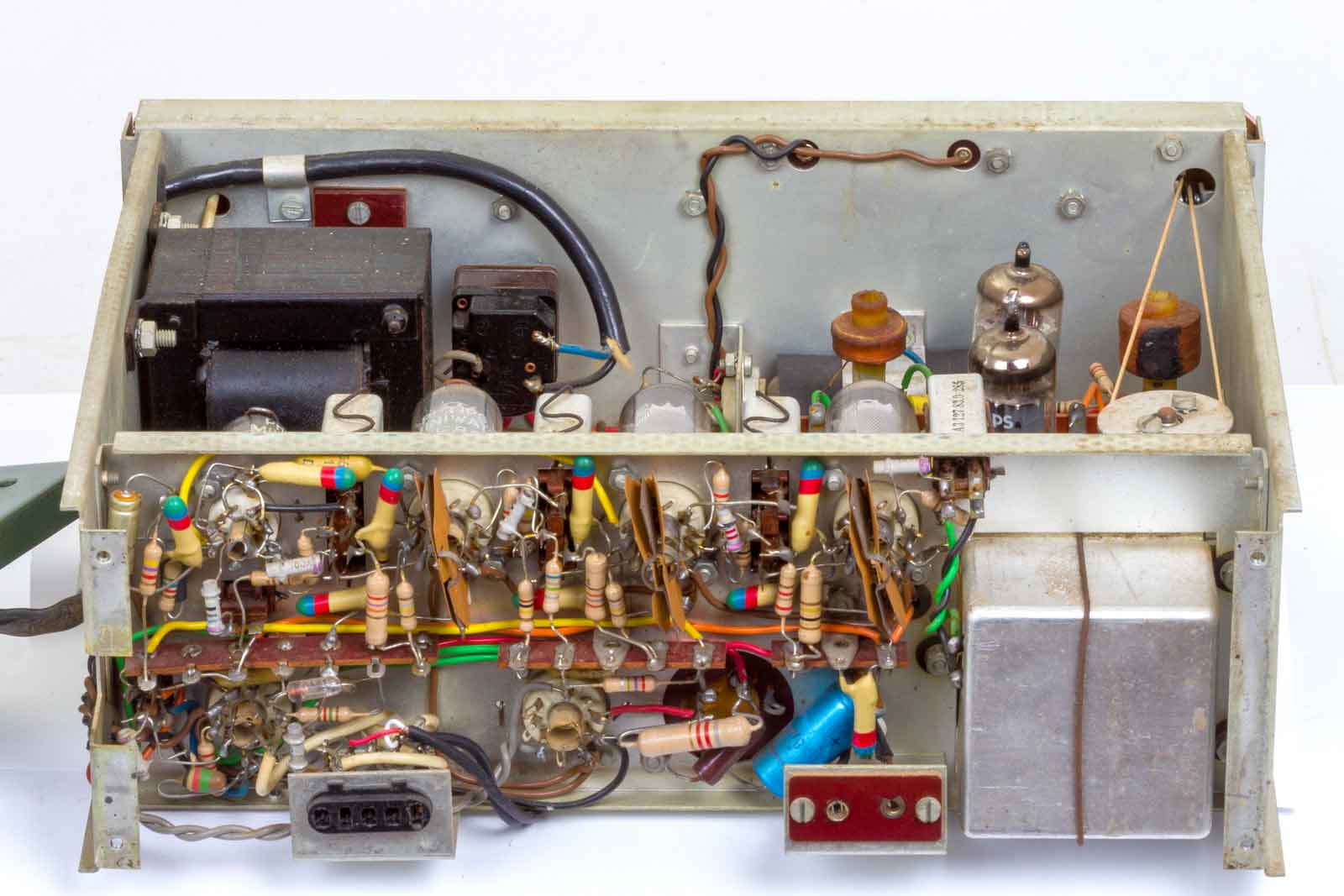

Nogmaals de achterkant met doorblik naar het front. Boven is nu eigenlijk de onderkant.
Draai je het geheel om dan is dit de bovenkant.

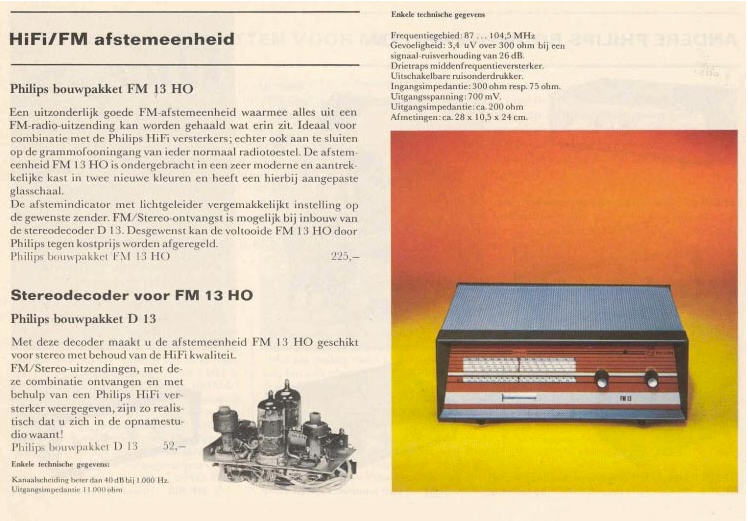

Hier nog een plaatje van de afstemeenheid en de stereodecoder, bouwpakket D 13.

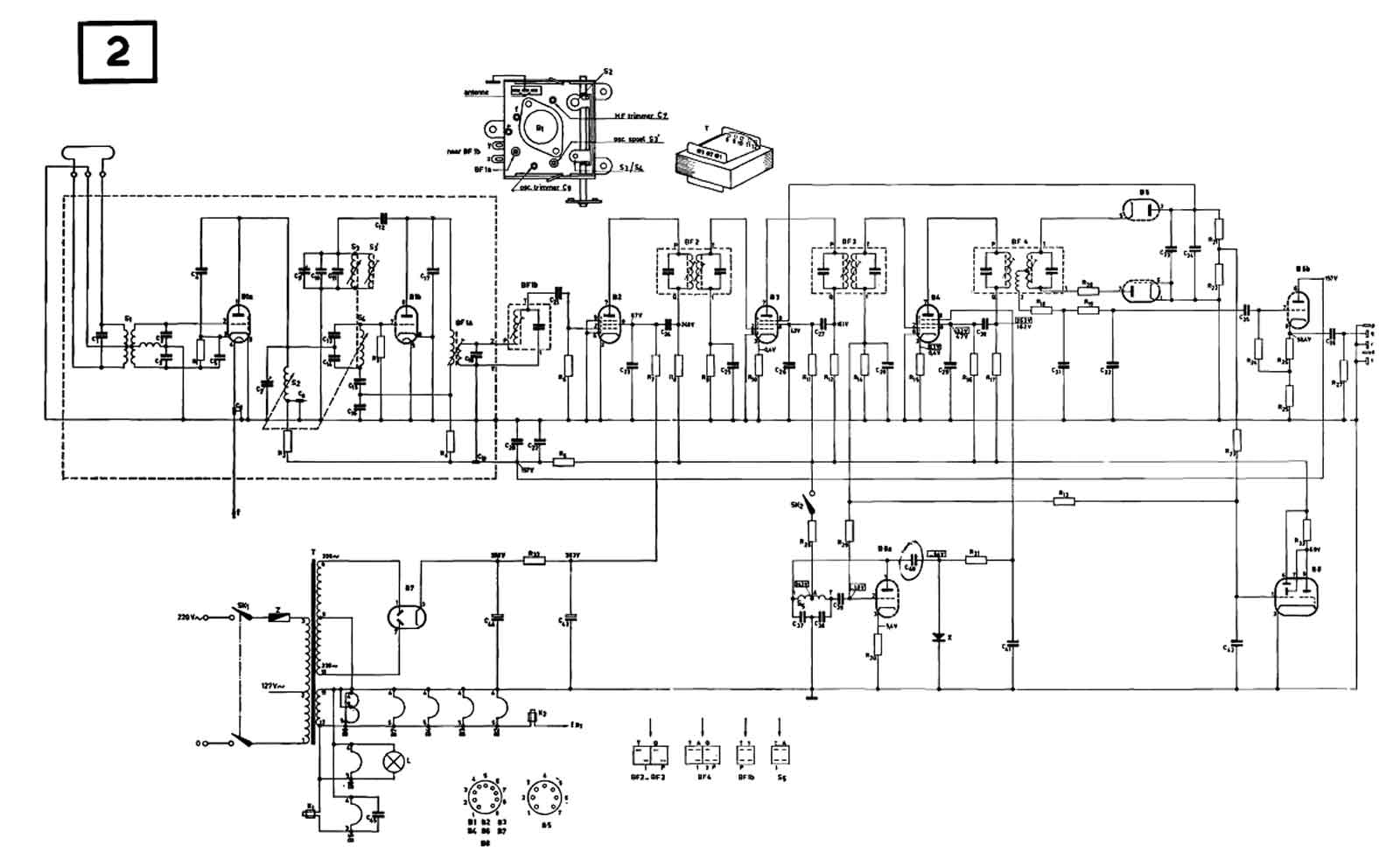

Het schema van de FM 13 .
De handleiding voor de bouw van de FM 13 in pdf.
De bouwtekeningen van de FM 13 in pdf.
