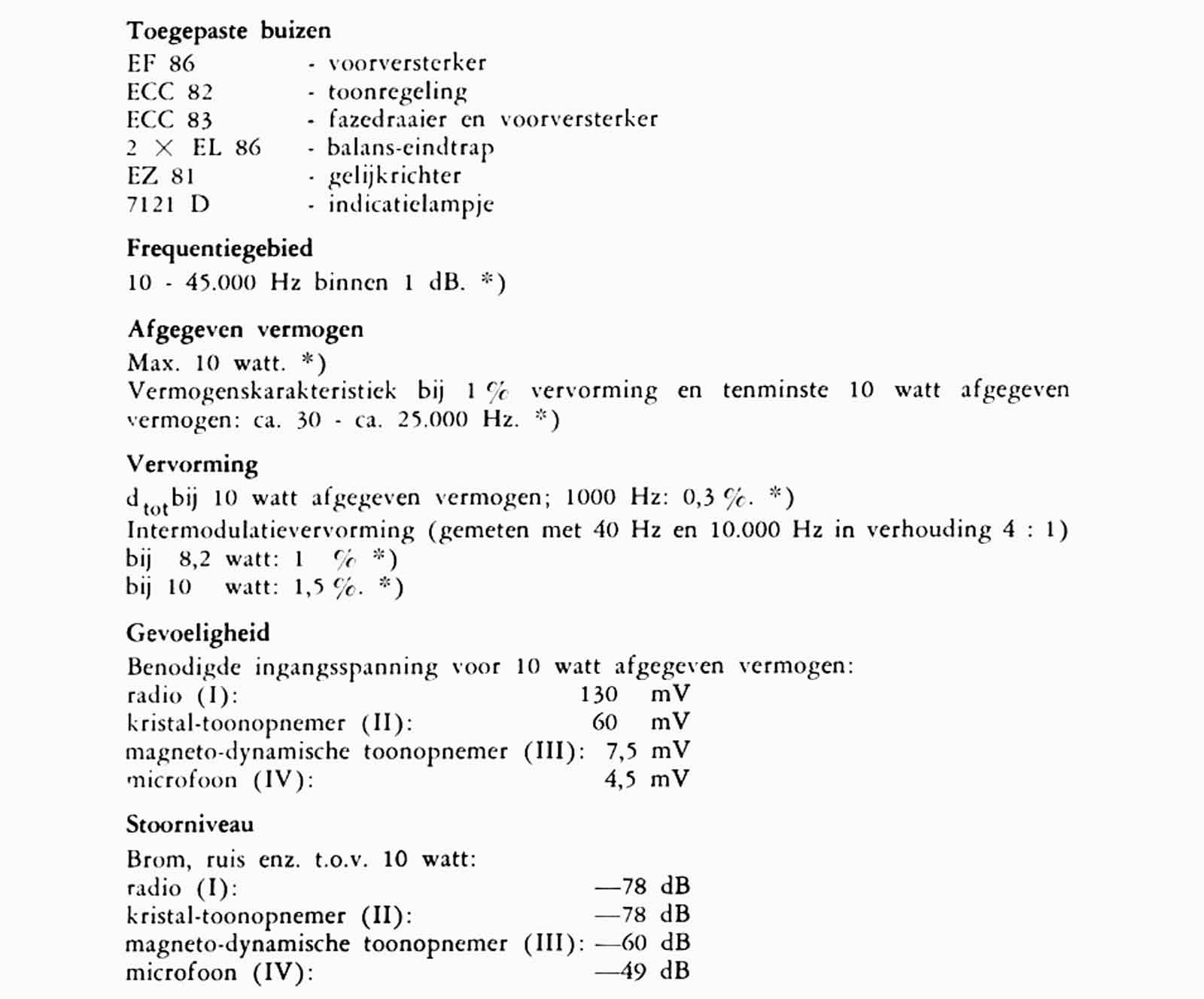

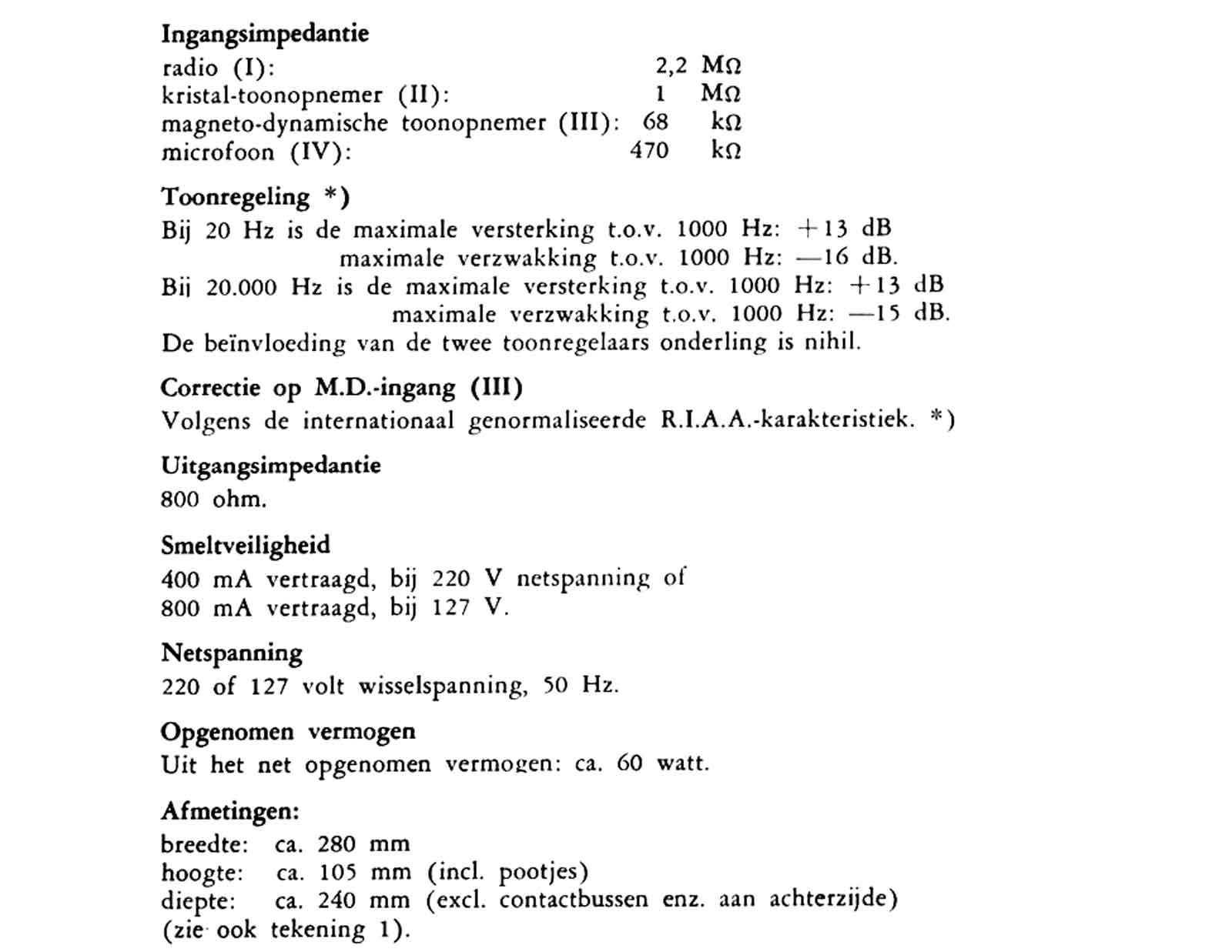

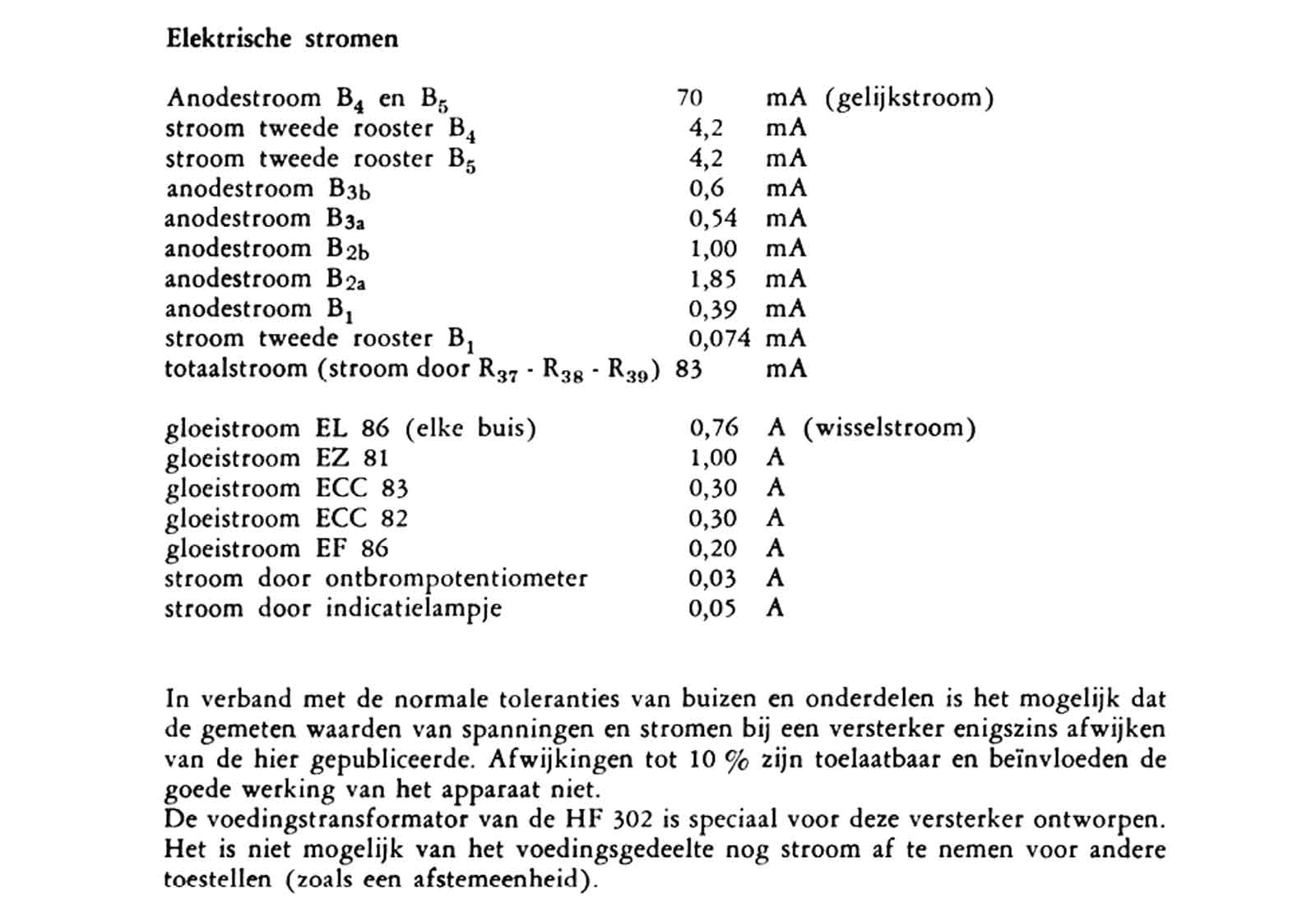

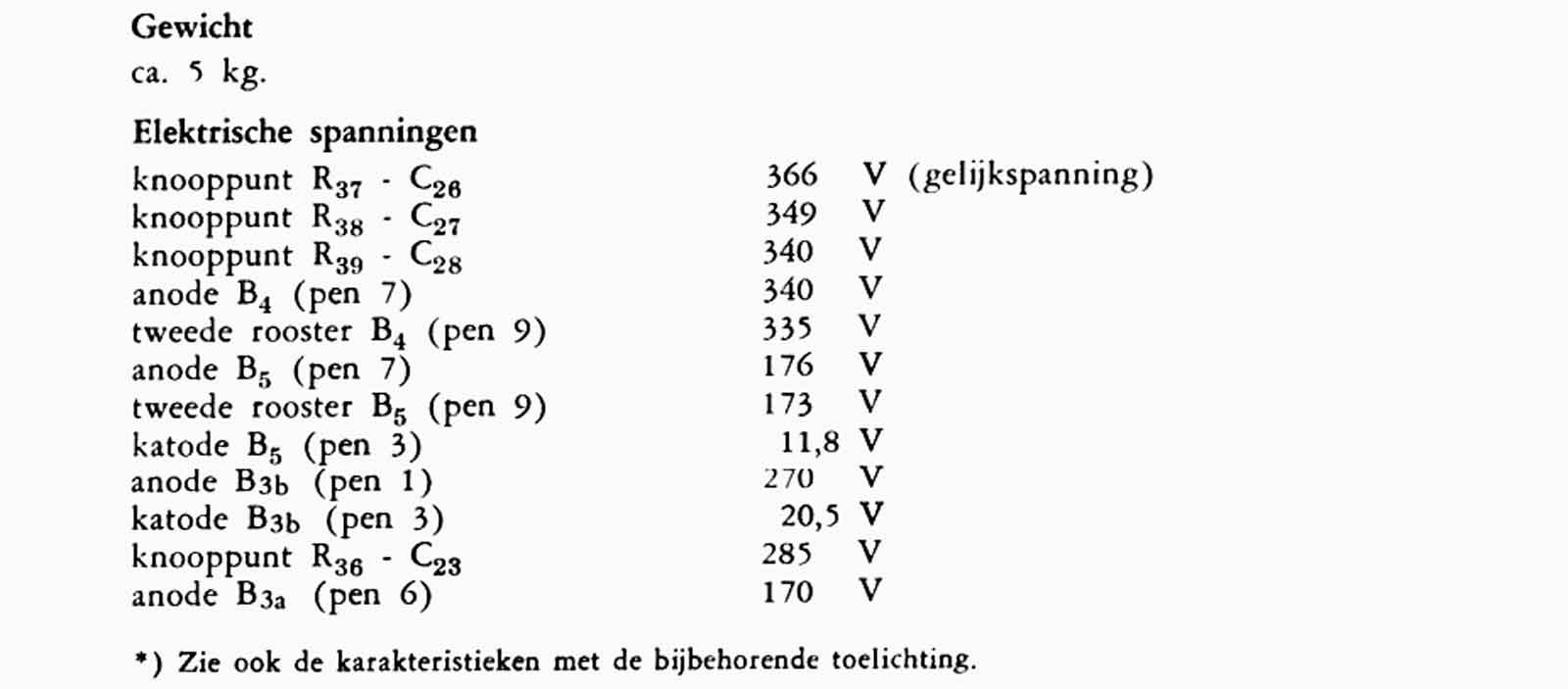

Na de rampzalige , kartonnen behuizingen van de Pionier-bouwdozen, kwamen er toch betere en vooral professionelere constructies op de markt. Echt goedkoop waren ze ook niet, maar wel technisch goed doordacht. De kwaliteit ervan kon zich meten met de kant- en klaar-producten. Eén van die ontwerpen was de LF-versterker HF-302, een 10 Watt versterker met een 800 Ohm-uitgang voor speciale luidsprekers.
Door op de afbeeldingen te klikken verkrijgt U een vergroting in een nieuw venster.

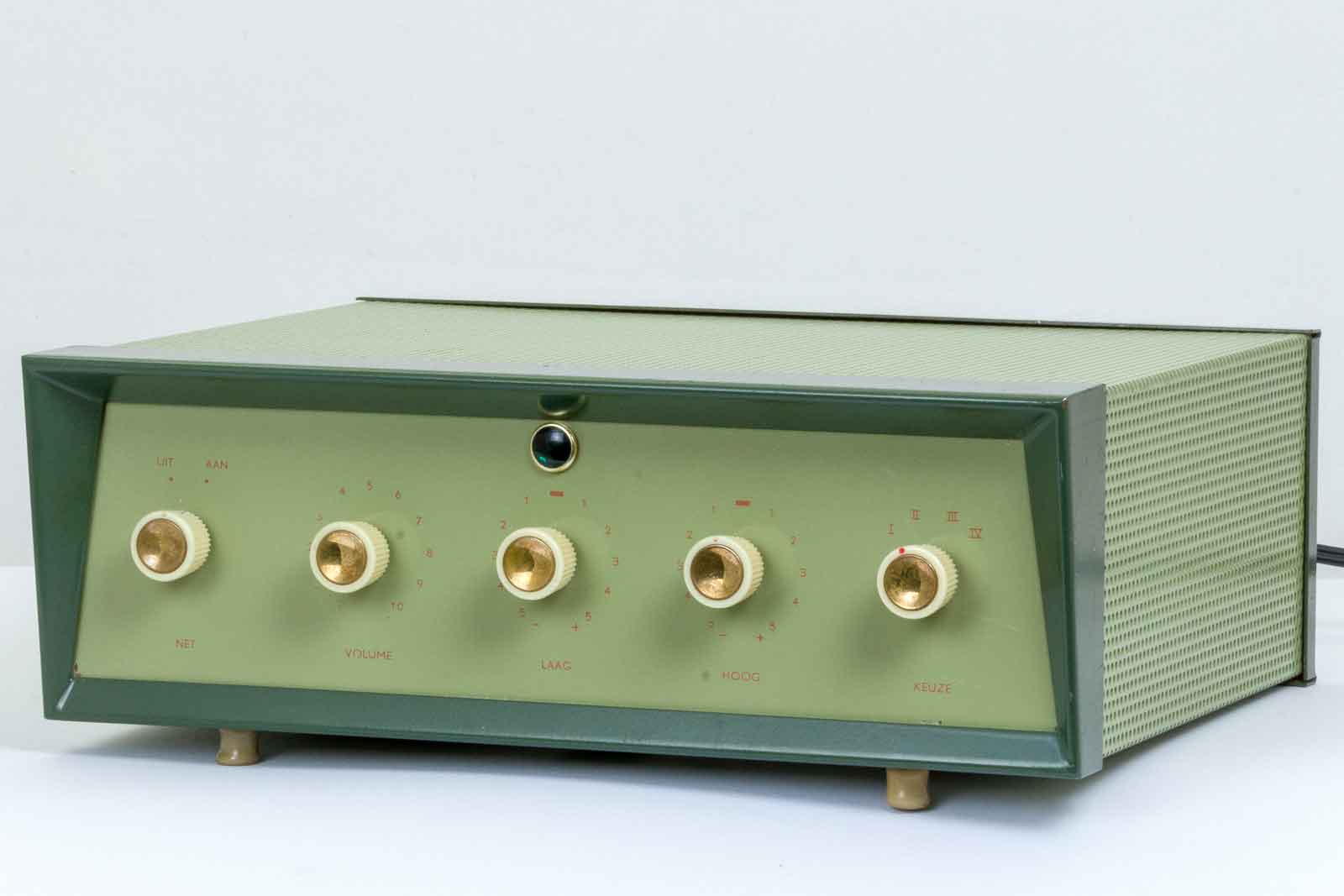

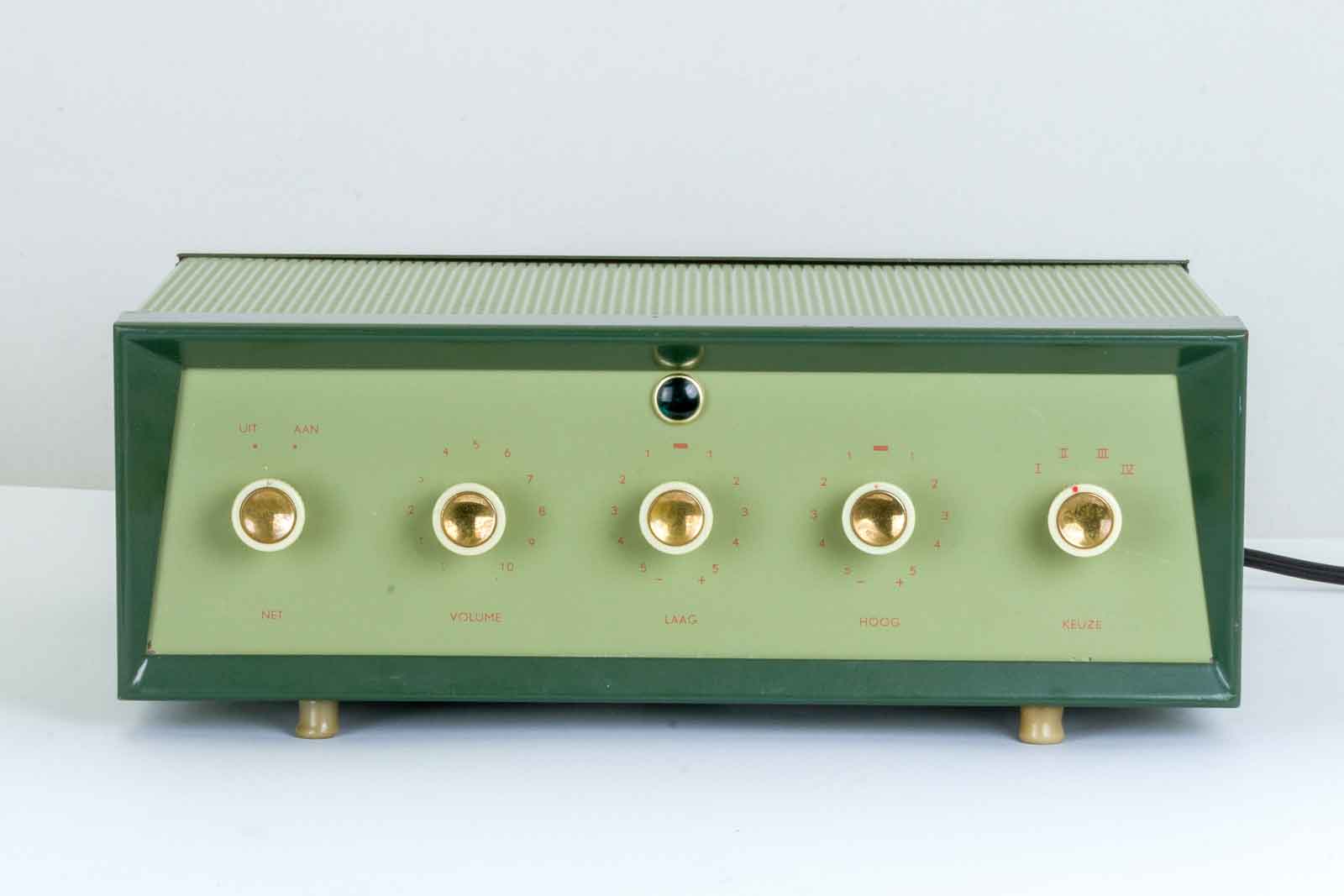

De HF-302. Over de kleur kan men z'n twijfels hebben, machinegroen, de kleur die op elke elektromotor en ijzerconstructie werd gesmeerd in onze plaatstelijke textielfabriek, de Koninklijke Stoombleekerij te Goor.
De vormgeving was mooi.

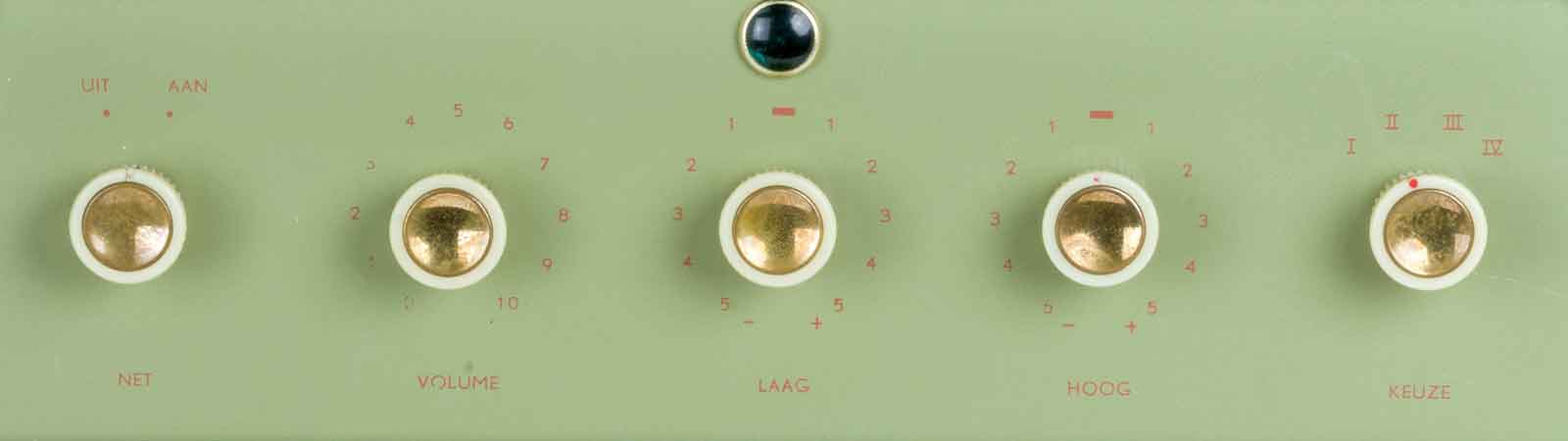

De rode belettering was uitermate slecht leesbaar. Op deze foto gaat het nog, maar in de praktijk moest je met een vergrootglas kijken waar de knoppen voor dienden.

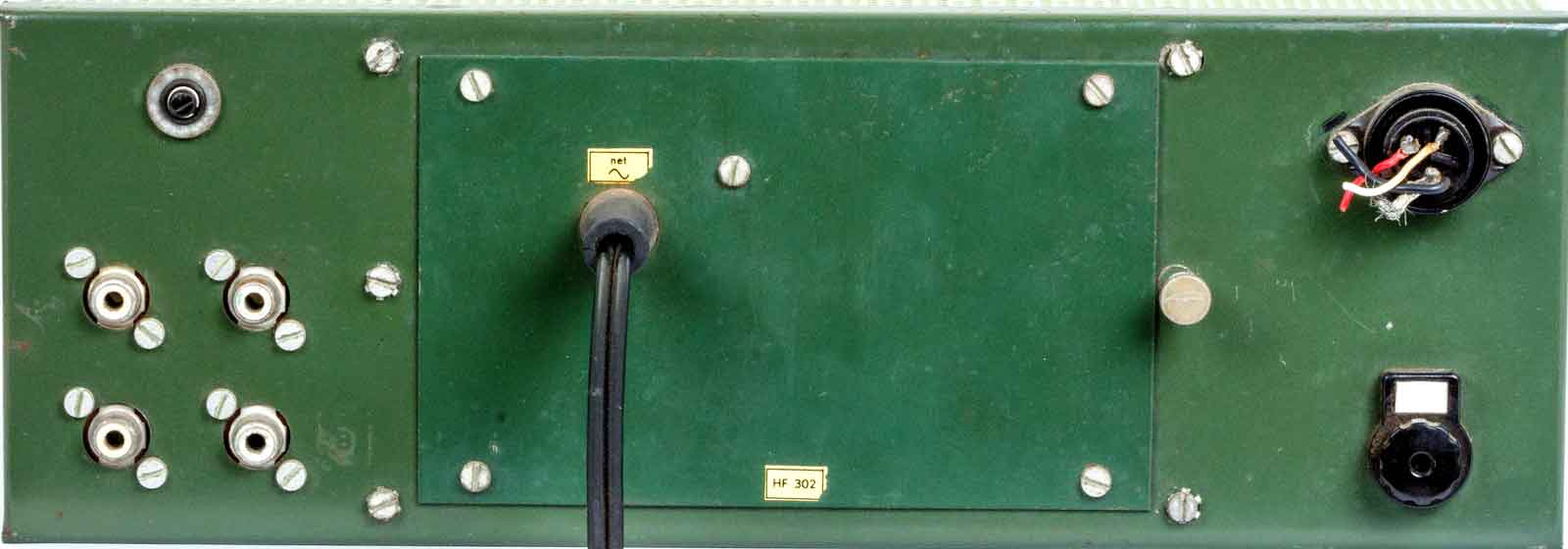

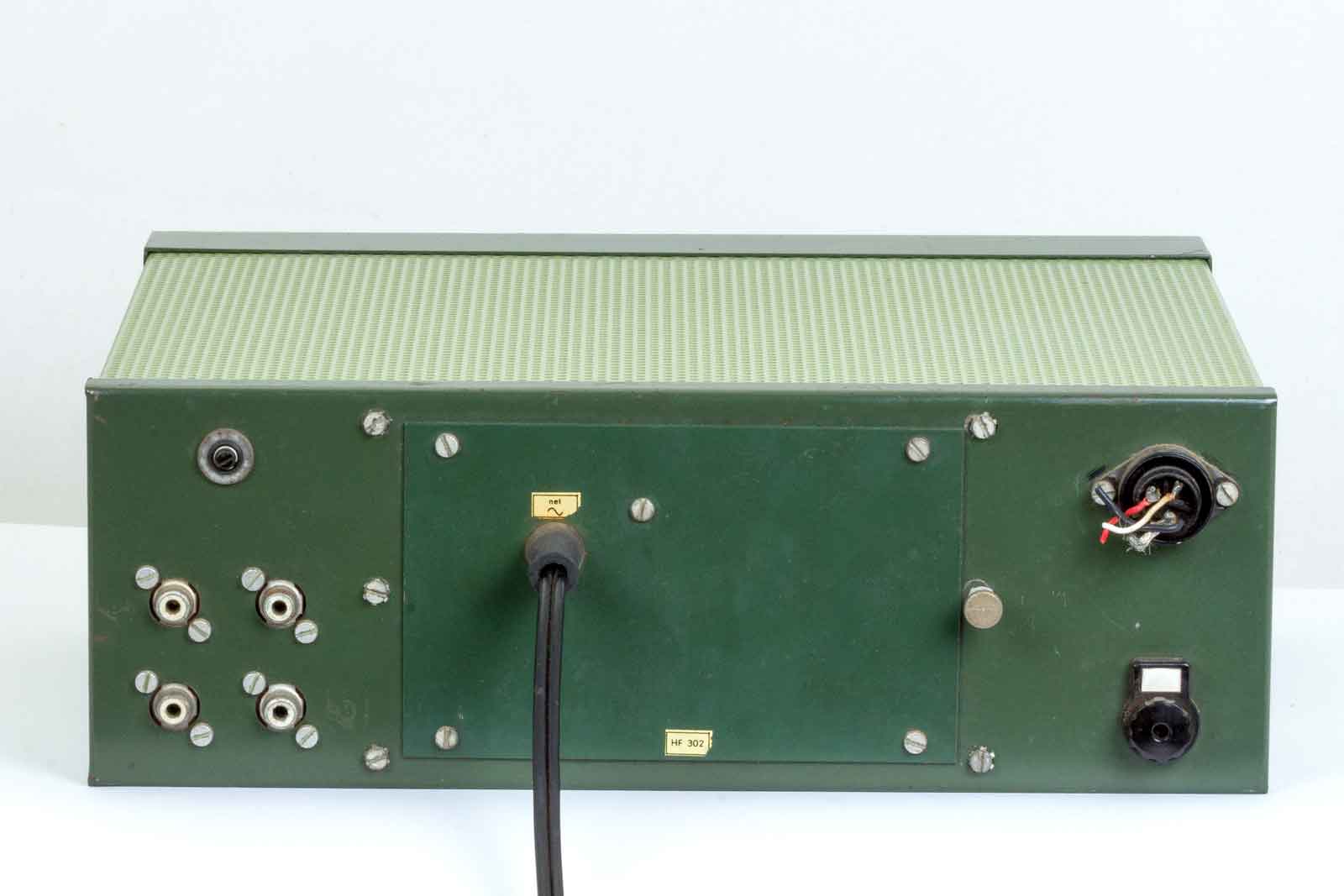

De achterkant met alle in- en uitgangen. Er waren welgeteld twee stickers die iets vermeldden, "net" en "HF 302". De bouwer van dit exemplaar heeft de andere teksten er niet opgeplakt of eraf gehaald. Er was bij de bouwbeschrijvingen een blad met deze stickers bij gevoegd.

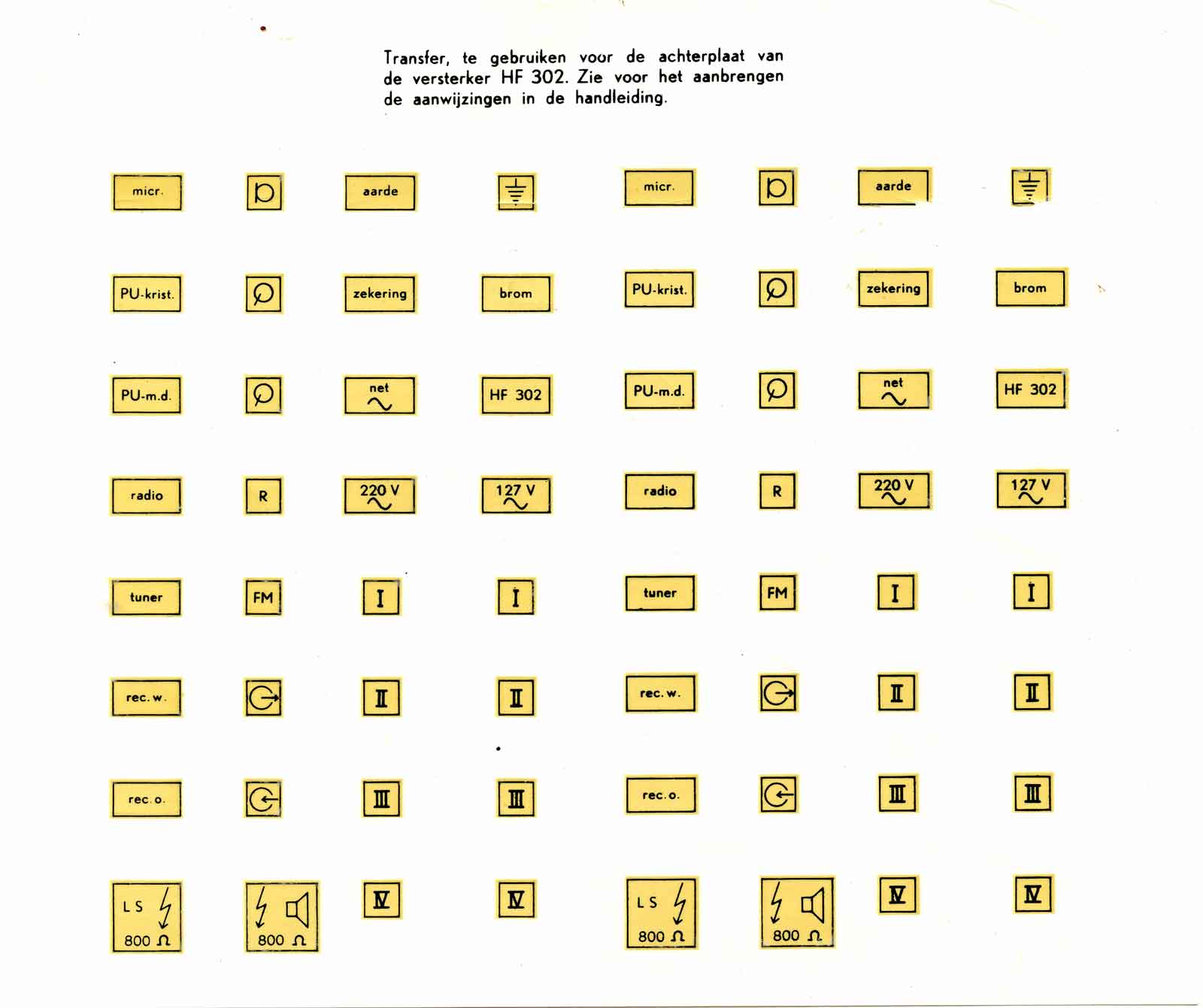

Net als bij de modelbouw moest je deze plaatjes nat maken en dan op de versterker plakken.

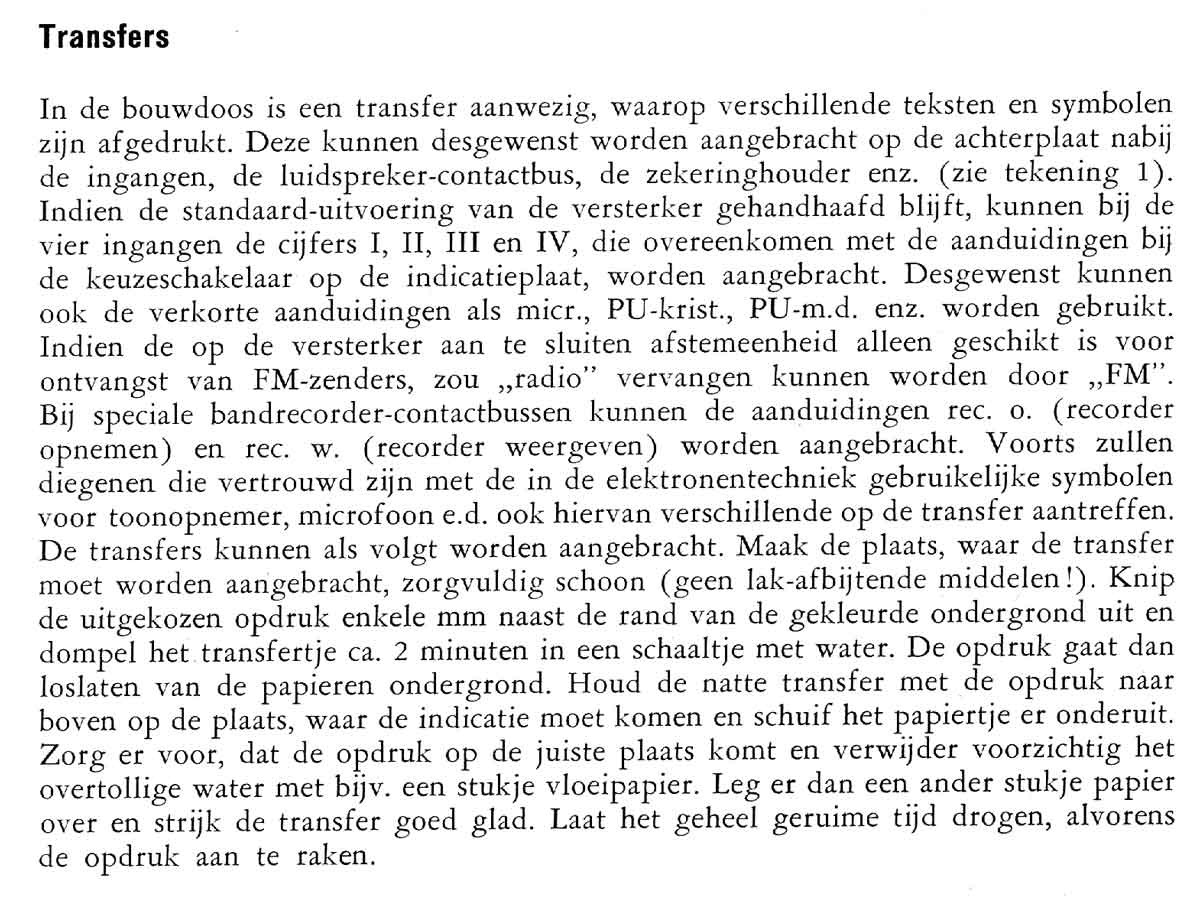

De uitleg over de transfers.

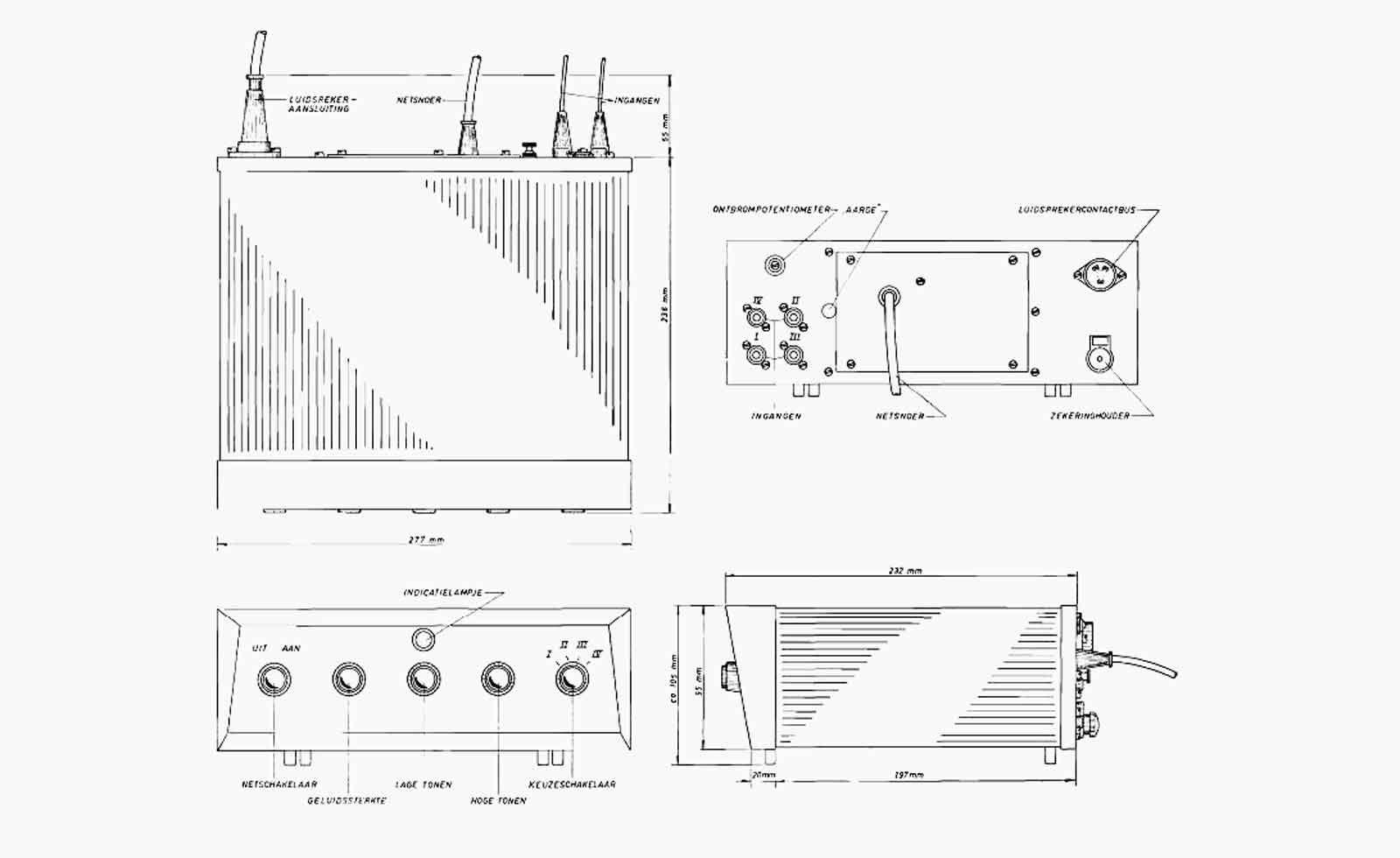

Ook een wat meer gedetaileerde blik laat geen verdere tekst zien. Uitkomst biedt dan onderstaande afbeelding.
De benaming van alle functies, de nummers op de keuzeschakelaar corresponderen met de nummers op de ingangen aan de achterkant, waar ze dan precies voor zijn moet weer uit de documentatie worden gehaald. Geen toppunt van duidelijkheid.

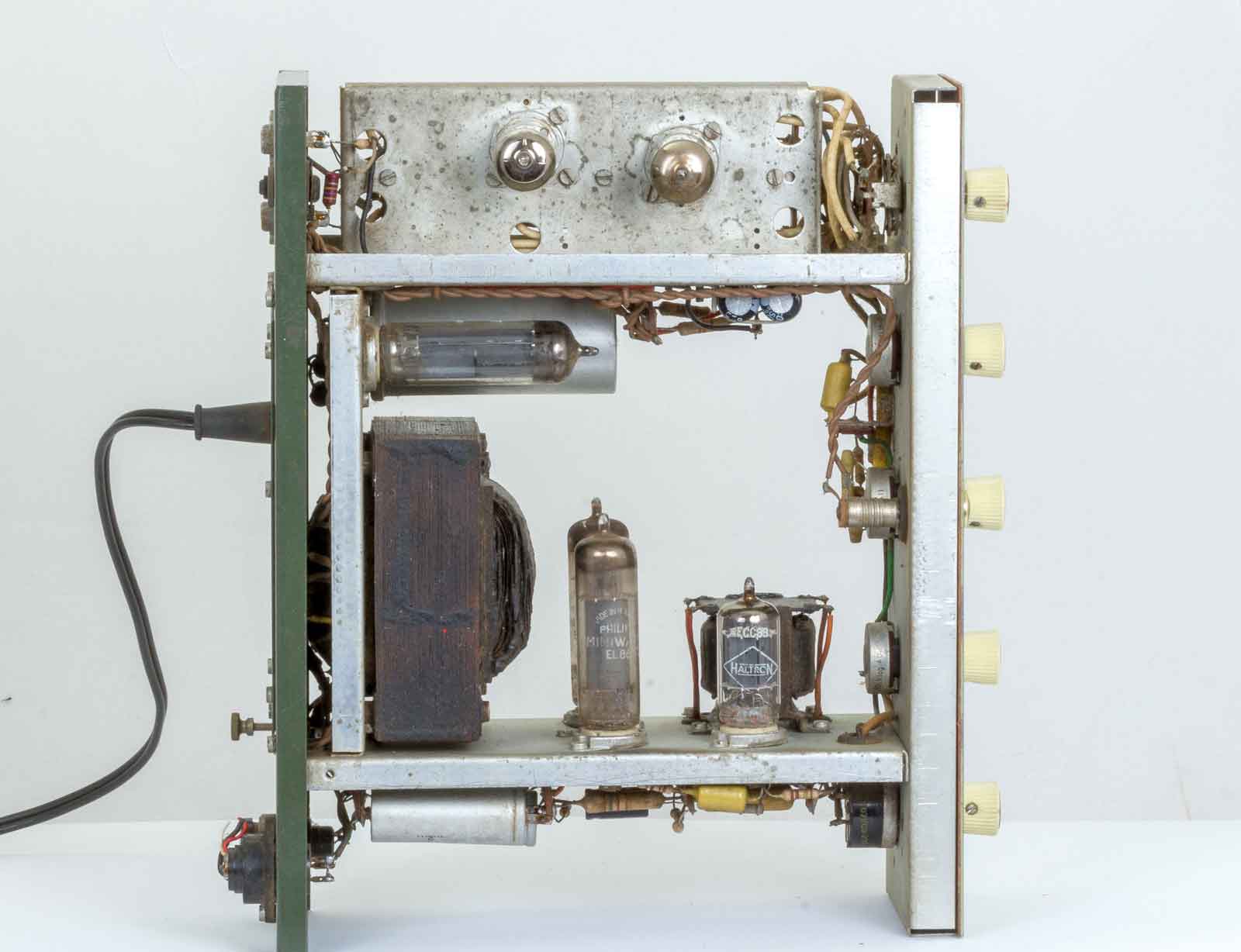

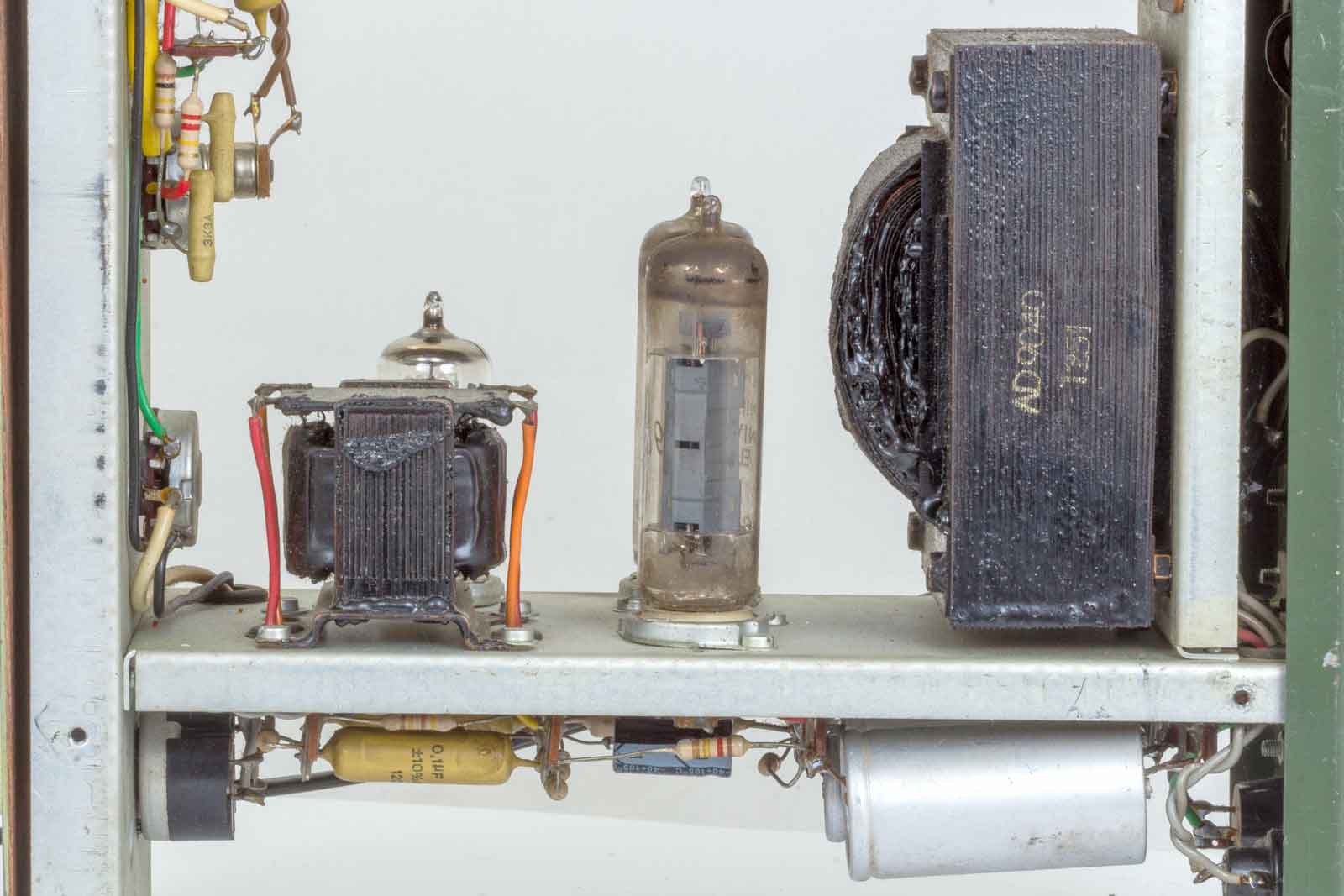

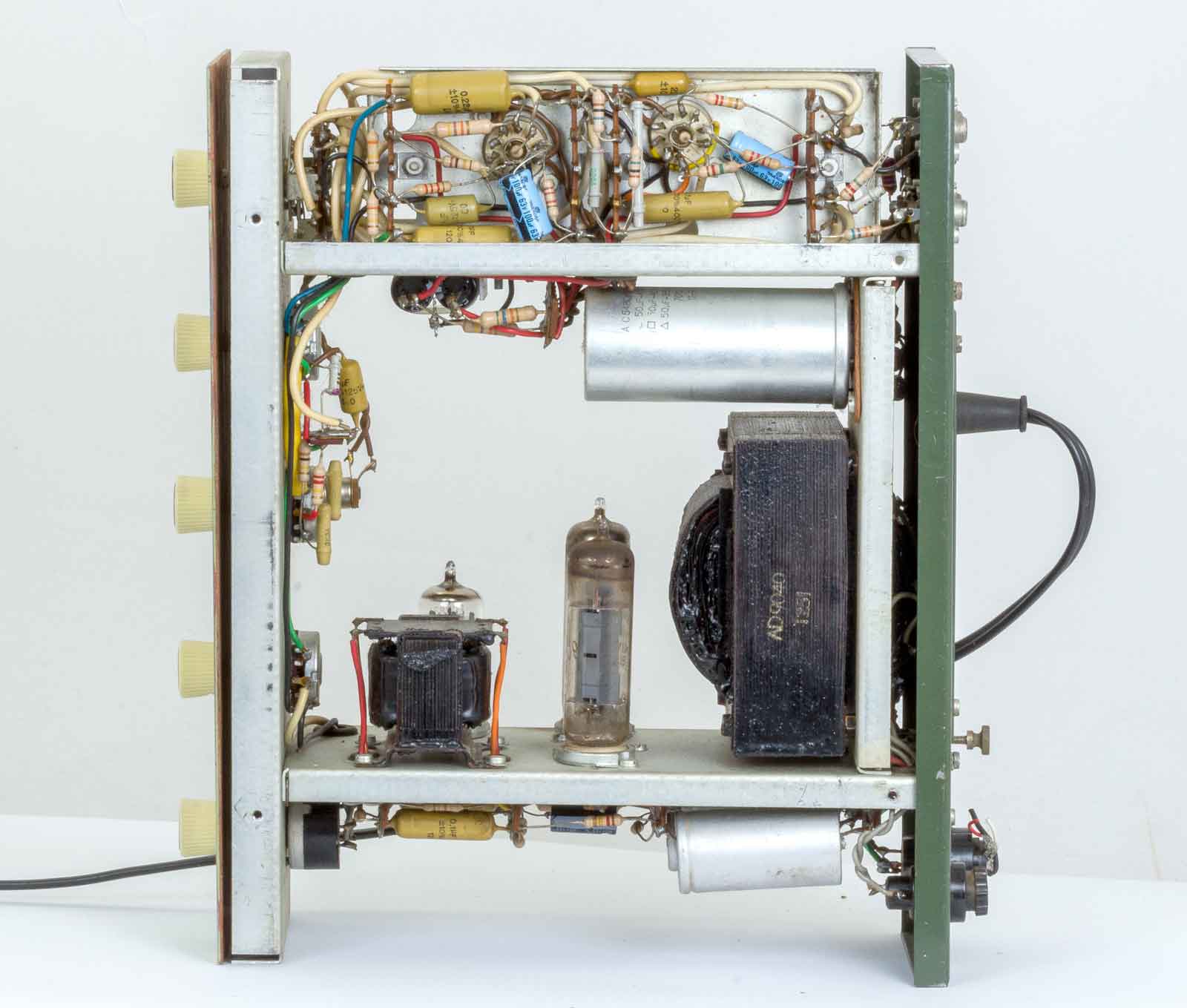

De linker zijkant met het eindversterkerdeel. Er is al een elco vervangen.
Het zelfde tafreel, maar nu omgekeerd.
De rechter kant met voorversterker en toonregeling.

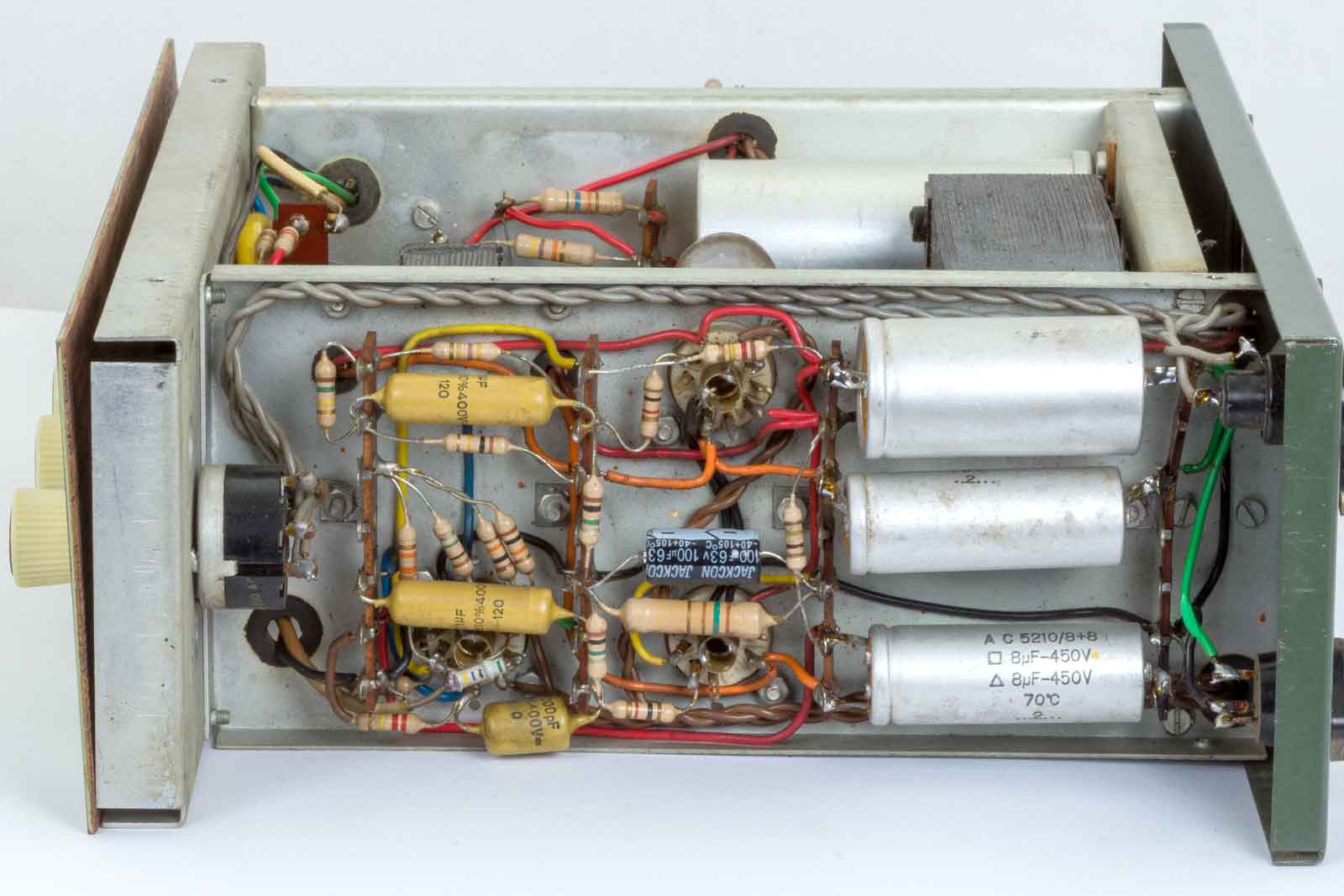

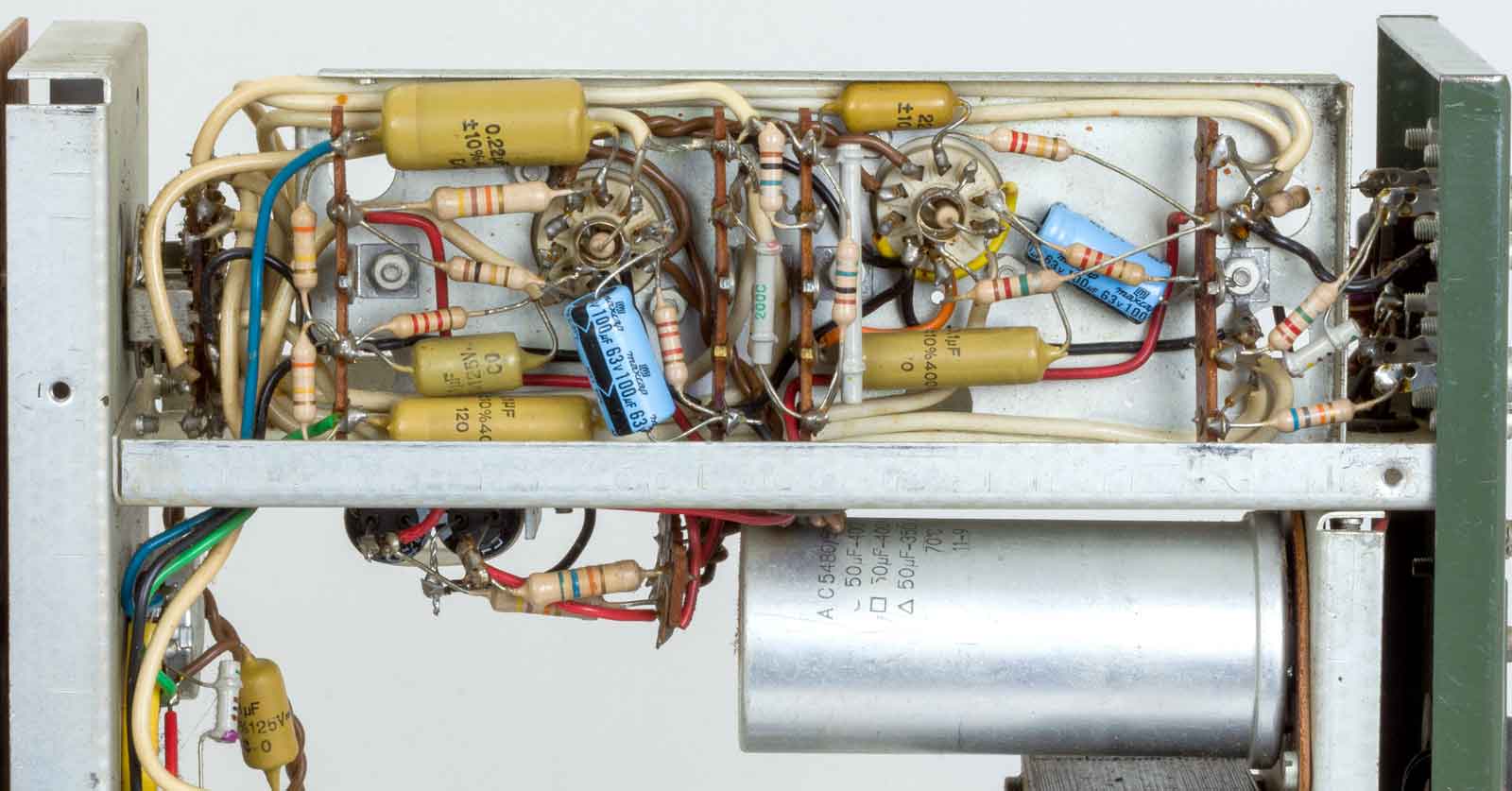

De componentenkant van de voorversterker.

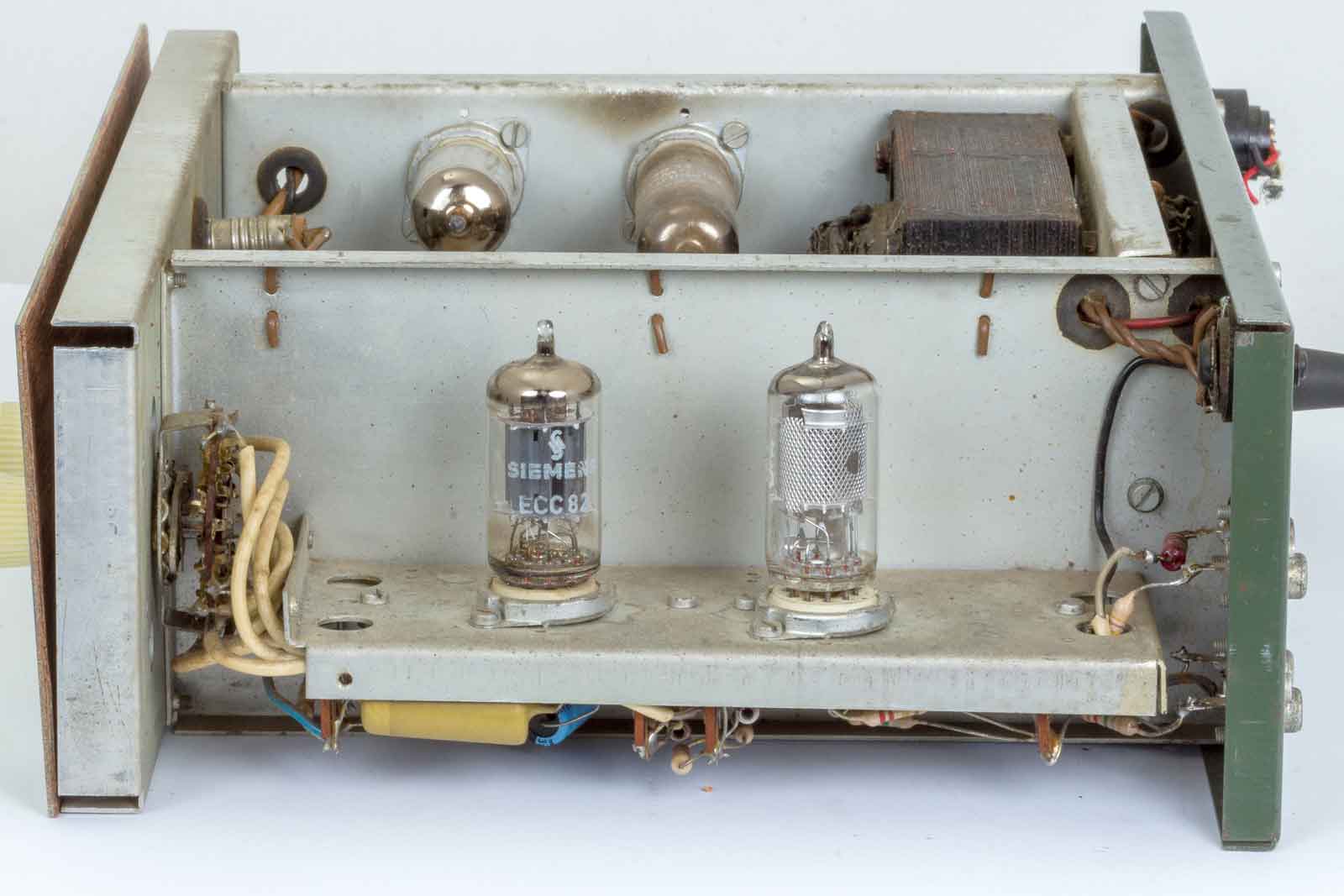

En nog een blik op de EF86 en de ECC82 en de ingangs-keuzeschakelaar.

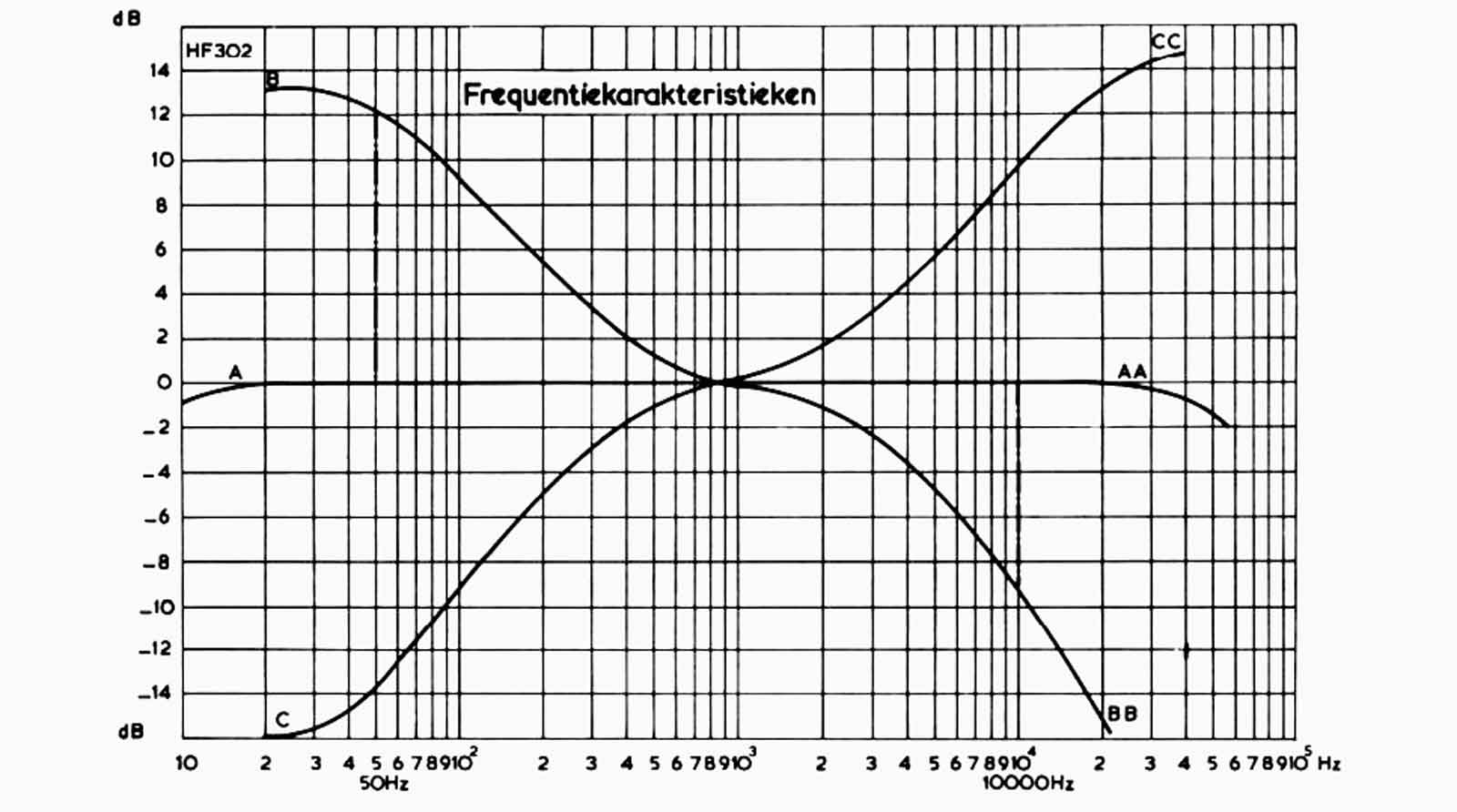

De frequentie-karakteristiek van de versterker.
Bovenaanzicht van het toestel, links de voedingstrafo met vrij (voor Philips begrippen) kleine afmetingen. Daarboven de gelijkrichterbuis, EZ81.
De onderkant. Het is een listige opbouw, waarbij door de verschillende bouwgroepen al een goede afscherming wordt gevormd. Dit komt de elektrische situatie en de mechanische sterkte zeer ten goede. Verder is alles uitermate goed toegankelijk.

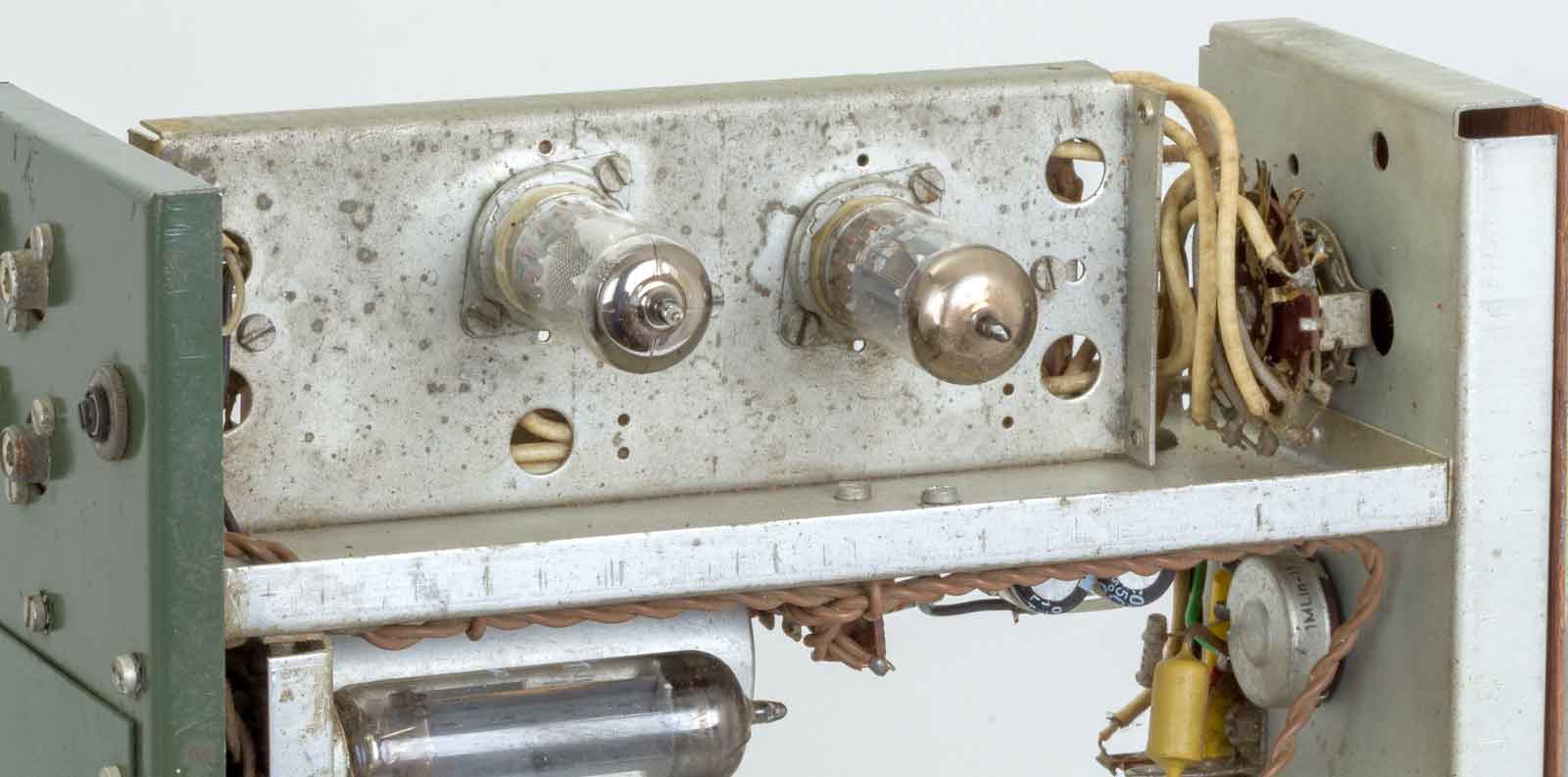

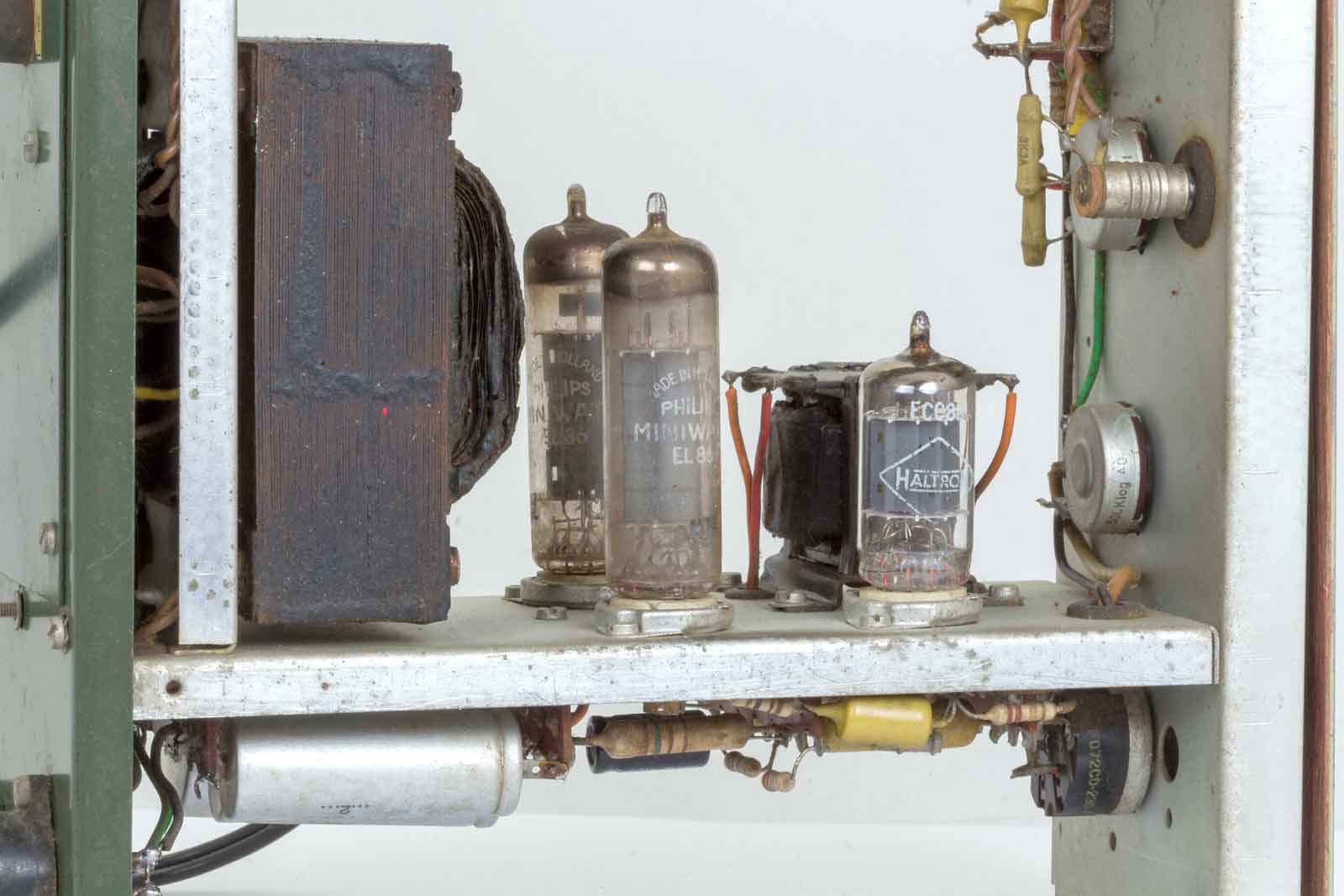

De eindtrap van dichtbij bekeken. Links voor de dubbele smoorspoel.

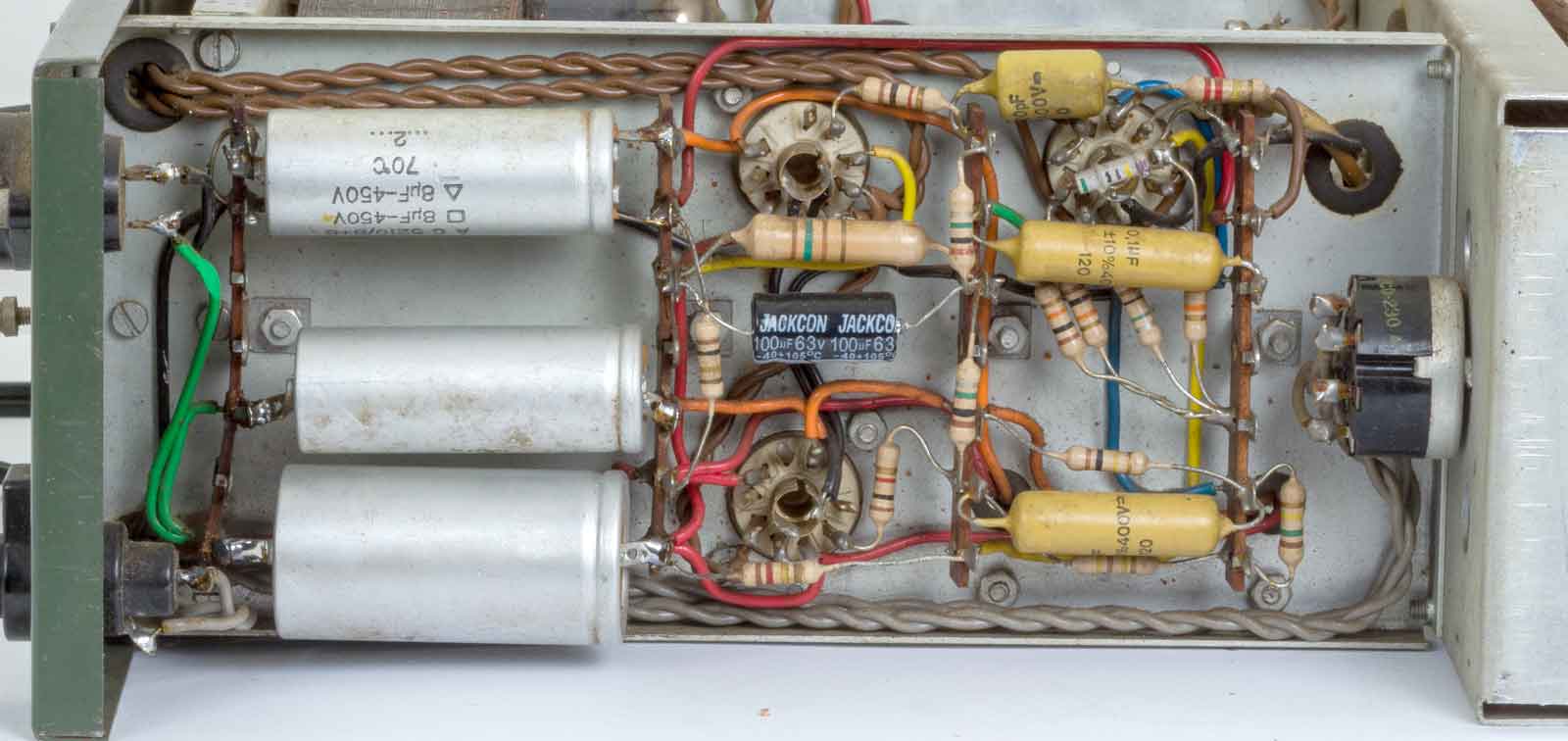

De complete eindversterker met twee keer EL86 en één ECC83.

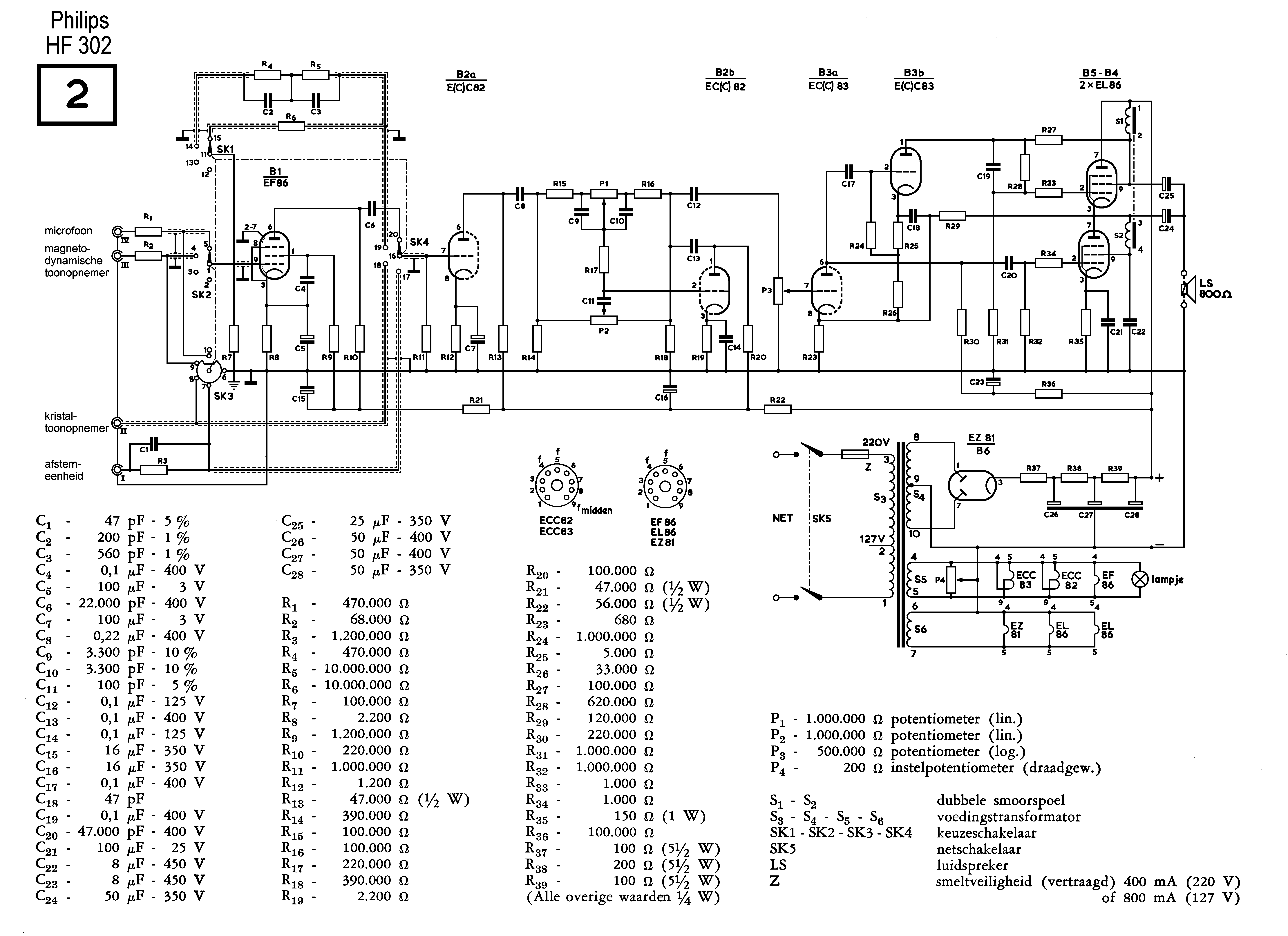

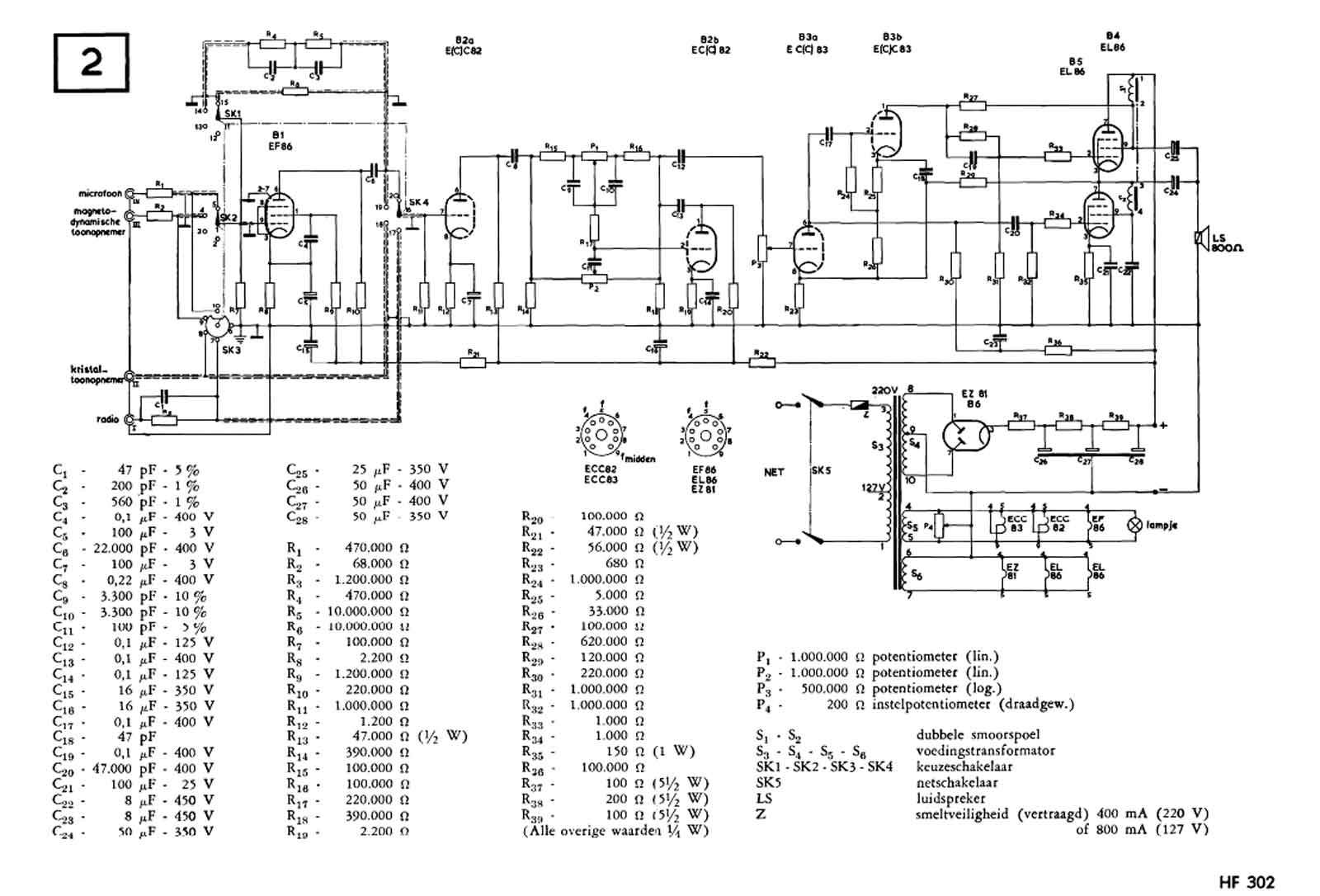

Het schema van de HF 302 met componentenlijst.
En nogmaals het schema, overgetekend door Gerard Jongbloed ( Zie : https://gejoweb.wordpress.com/).

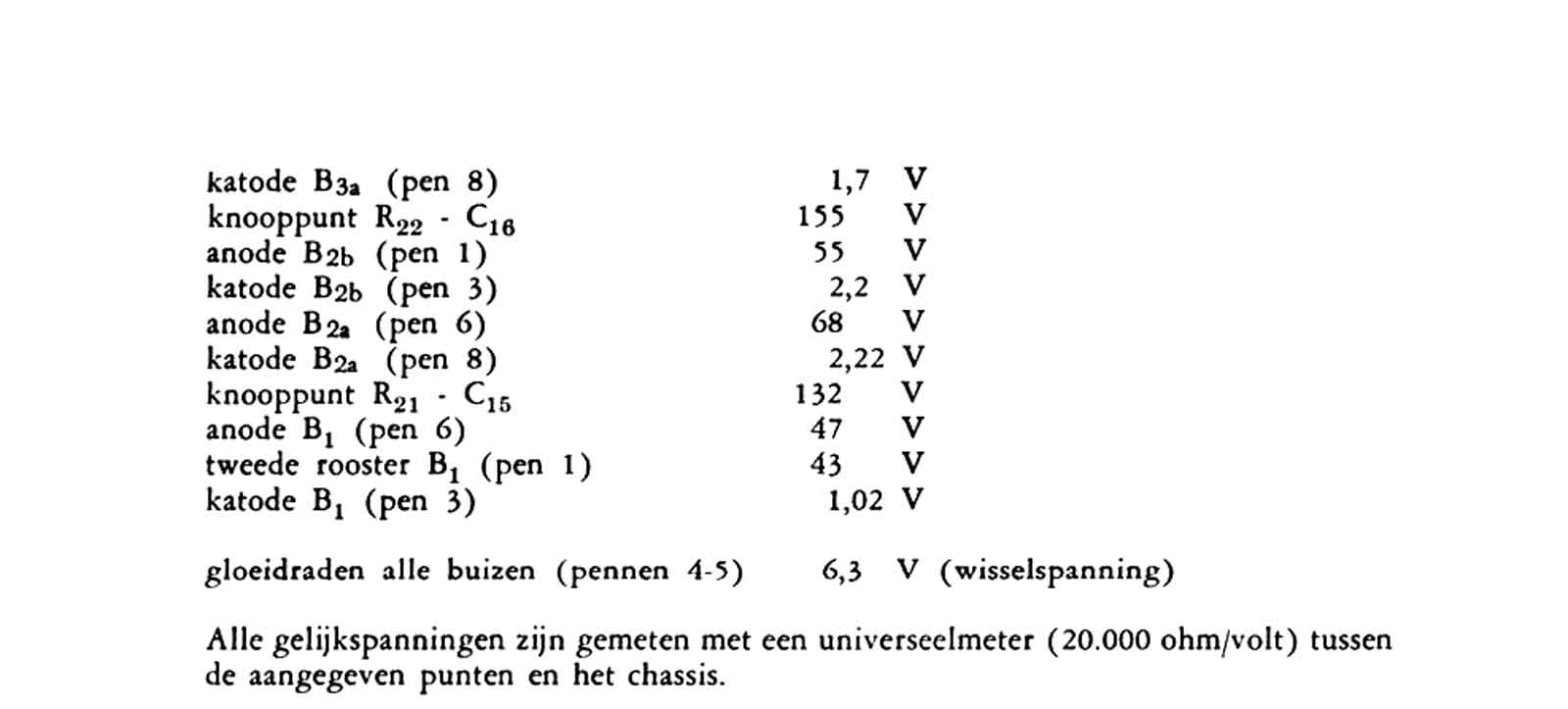

Voor de nabouwers, HIER, de bouwbeschrijving van de HF 302 in pdf.
