Ja, de smaak te pakken. Oude Muiderkring ontwerpen weer tot leven wekken. Het begon al met de UN-1, het voedingsapparaat en onlangs de Meetzender. Het zijn gewoon leuke dingen die jeugdherinneringen weer naar boven halen. De Eenpitter kon ik een poosje geleden bemachtigen. Dit ging duidelijk over een Muiderkring apparaat, dus niet zoals met de meetzender gelijk slopen. Alleen de schaal-aanwijzing was los geknapt. Een hele toestand om dat weer voor elkaar te krijgen, maar uiteindelijk is het gelukt. Ik heb altijd al een hekel gehad aan dat snaartjes-gedoe!
Door op de afbeeldingen te klikken verkrijgt u een vergroting in een apart venster.
De kop in het artikel uit "Jongens Radio" deel 4 van 1953. Dit is een zelfstandige eenheid, ik heb hem dus met aangebouwde voeding UN-1 en met een stationsschaal.
Dit is het apparaat met een soort "buitenboord"-bediening van de afstemming. Hoe kun je het bedenken en vooral maken??? De knoppen zijn niet origineel, maar dat komt na de volgende NVHR radiomarkt in Driebergen wel weer.

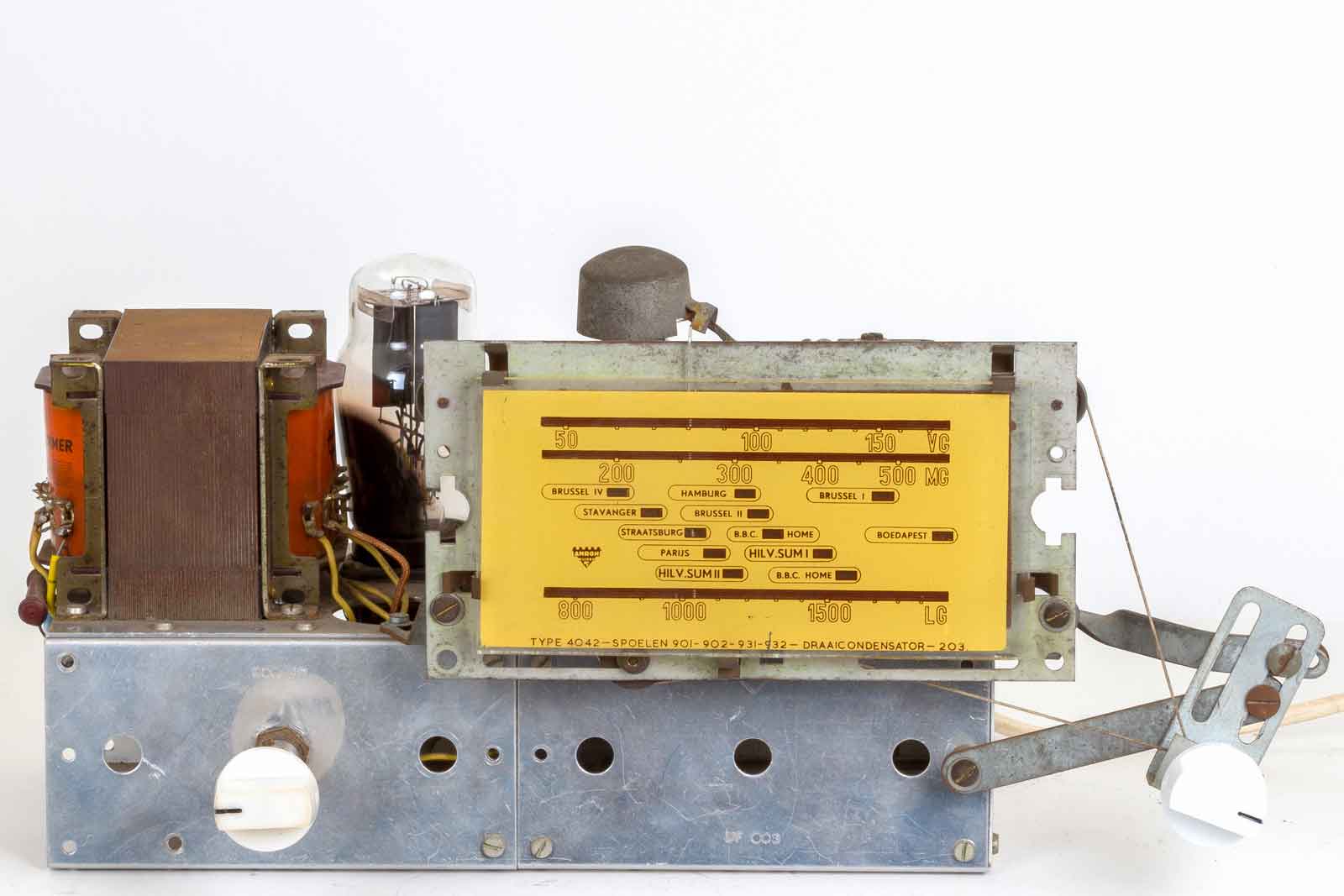

Het vooraanzicht met alleen de aan/uitschakelaar met terugkoppelpotentiometer. en de afstemknop.

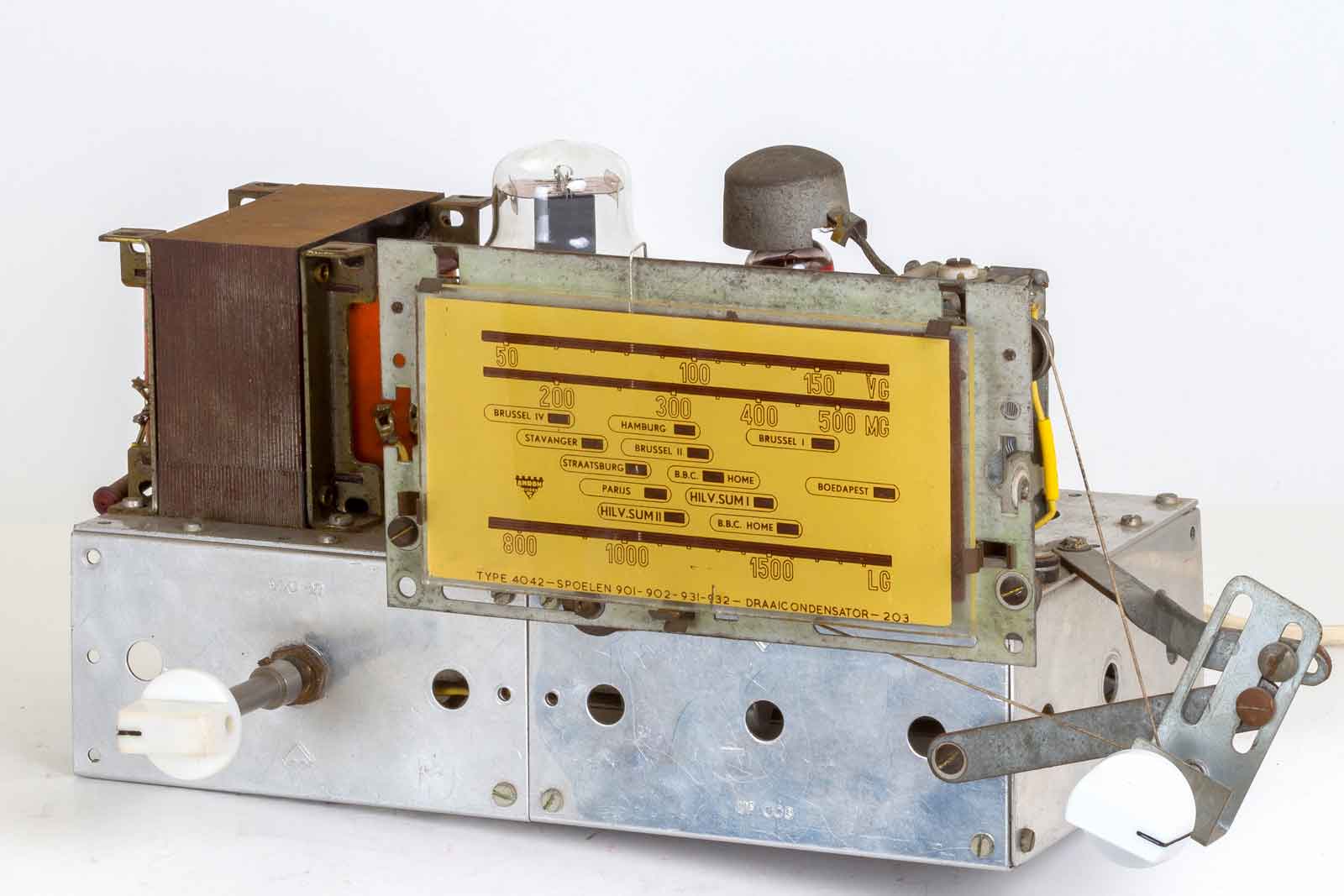

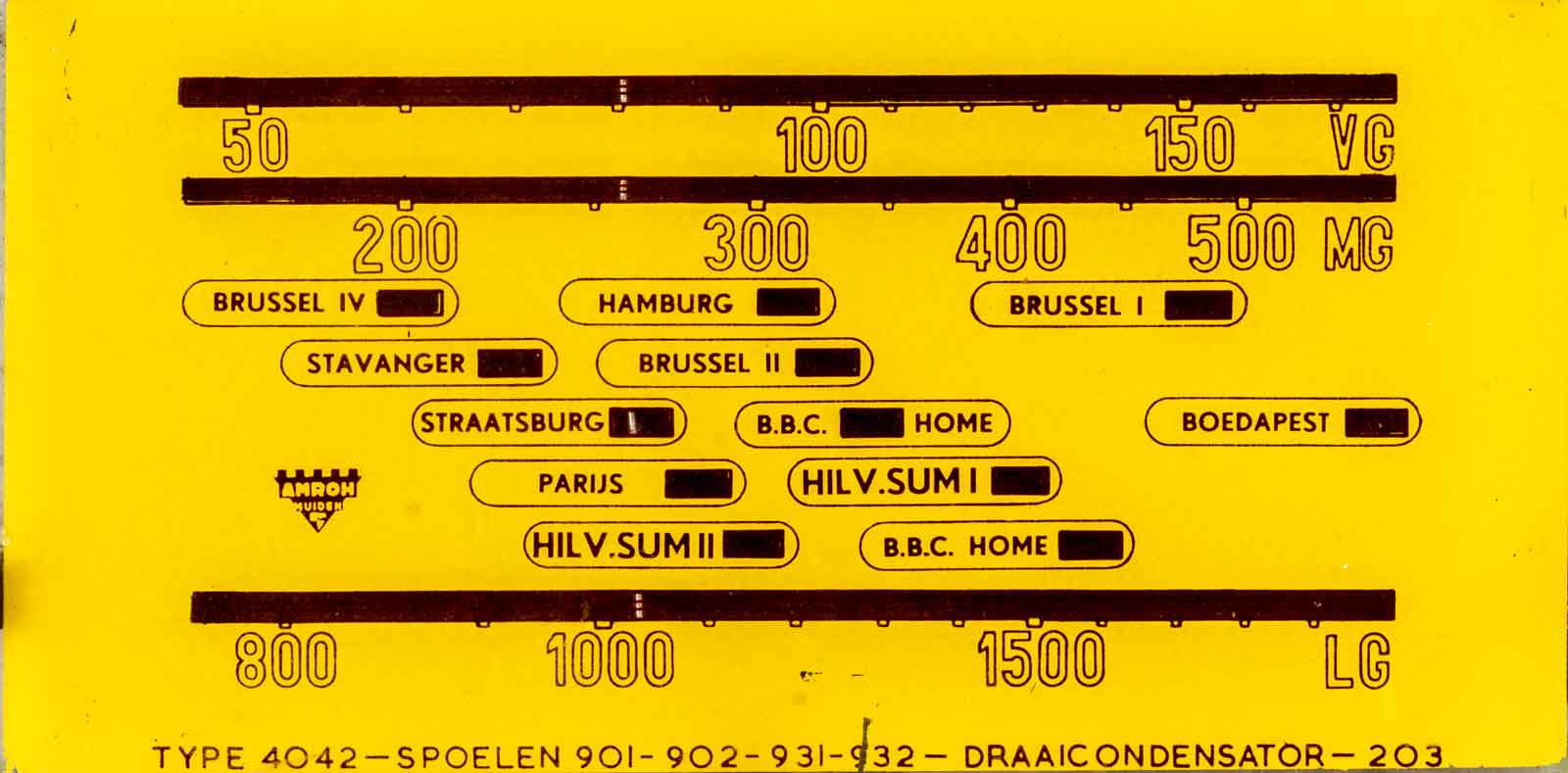

De glazen schaal, eigenlijk bedoeld voor de spoel-types 901,902,931 en 932. In dit ontwerp wordt echter een 402--spoel toegepast. De draaicondensator type 203 is wel aanwezig.

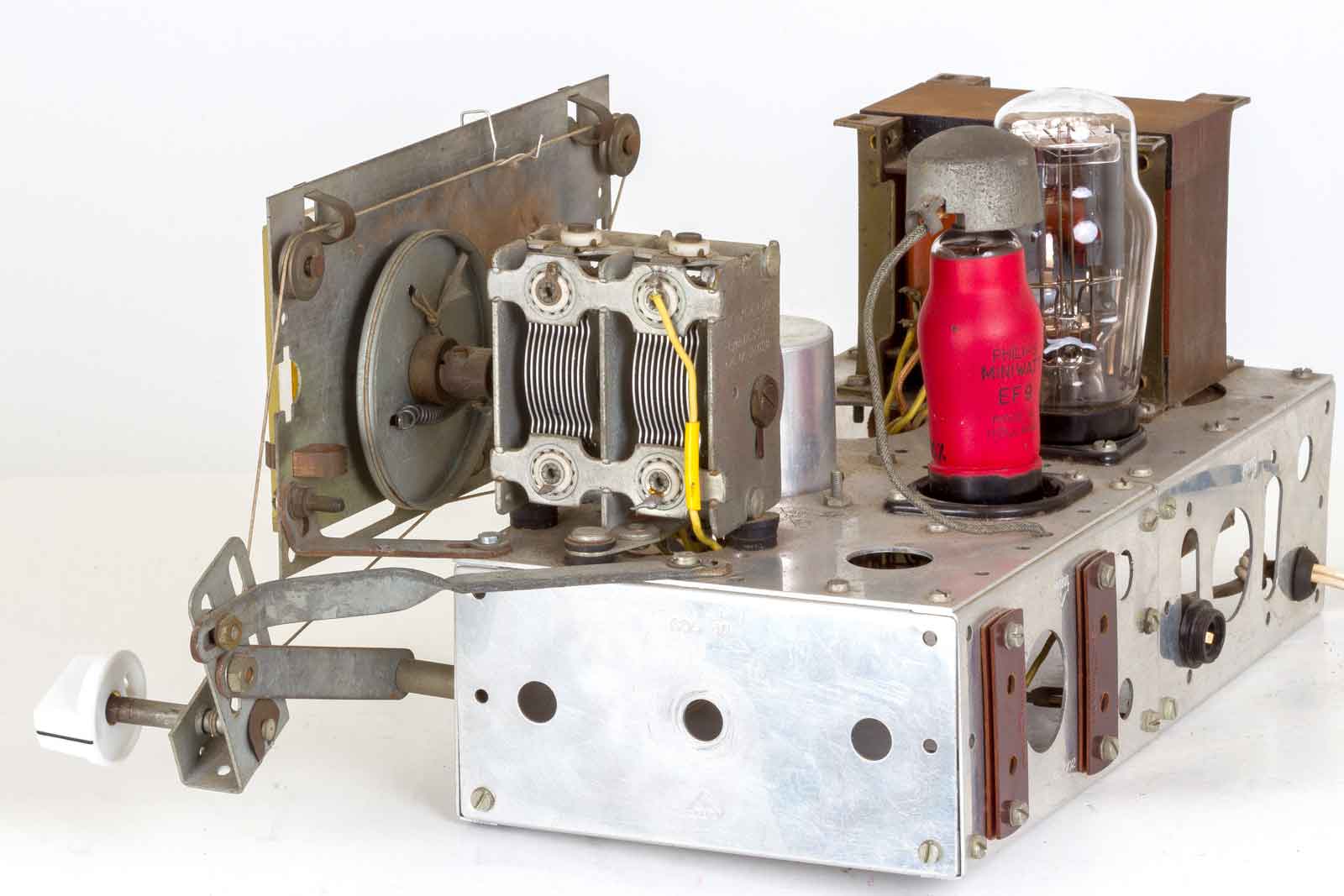

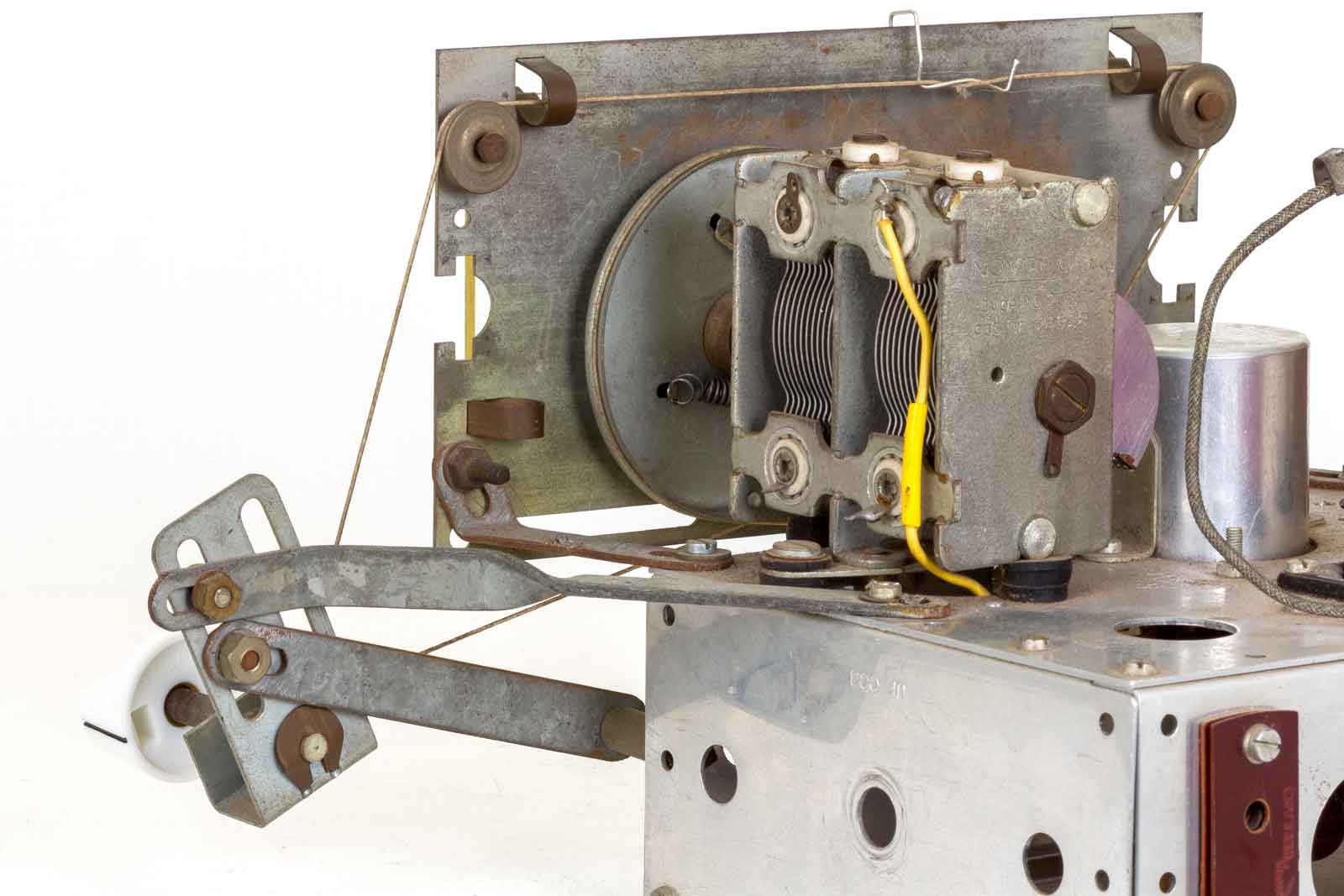

De rechter zijde met afstem-C en de aandrijving. Ook nog netjes dicht gemaakt met een Uniframe deel No. 003
Op deze foto nog wat details van de afstemming.

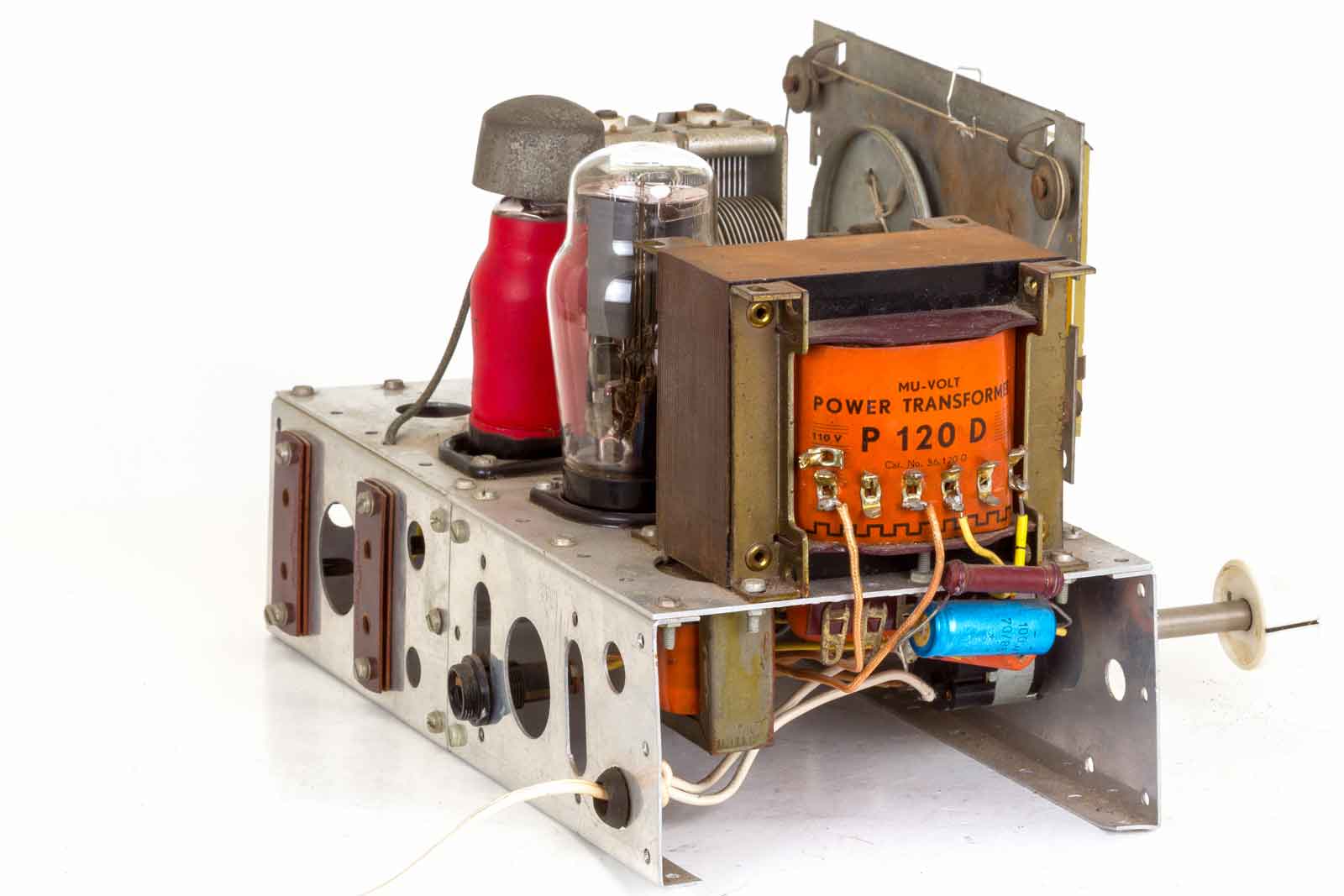

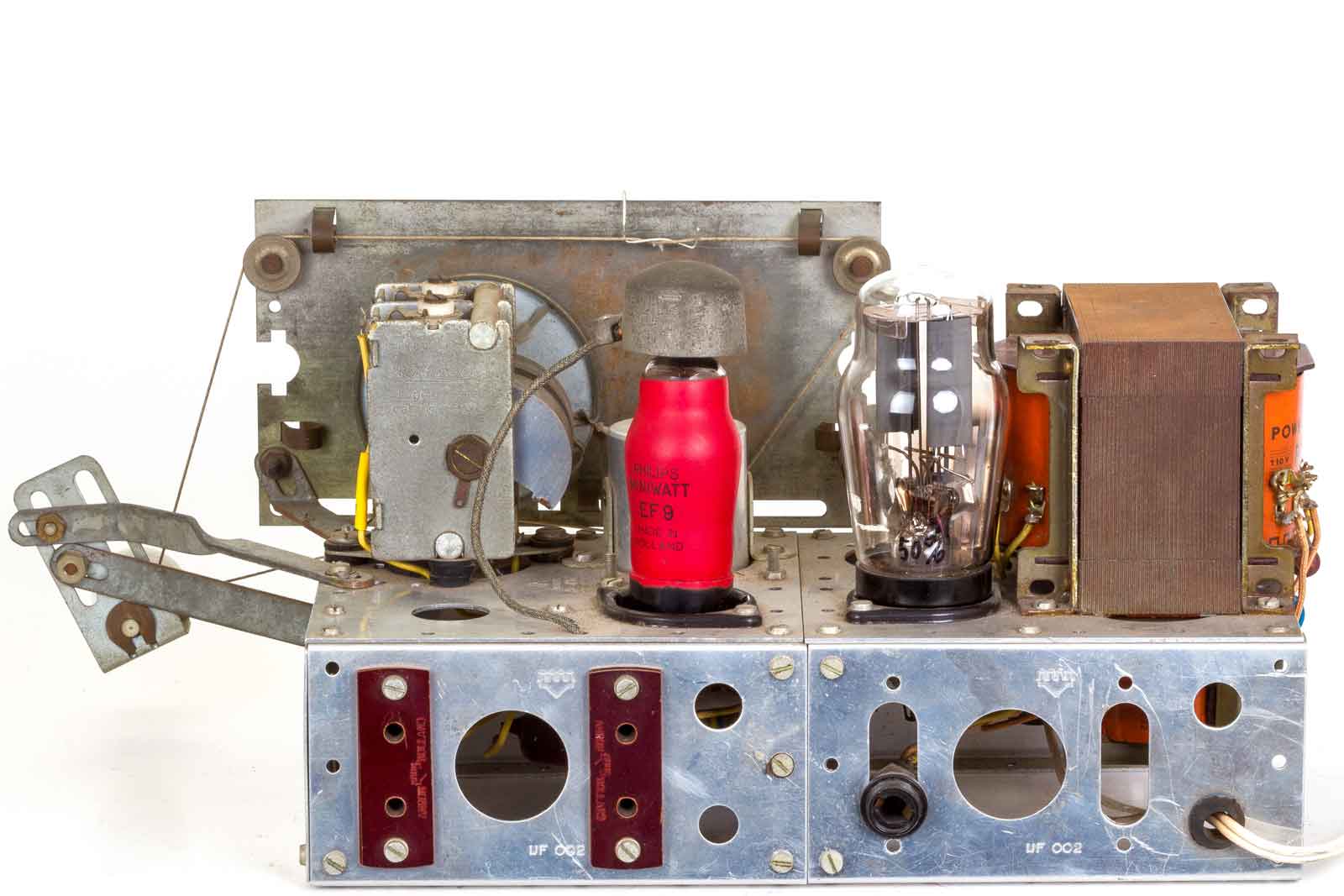

De achterkant met links de ontvanger en rechts de voedingseenheid.

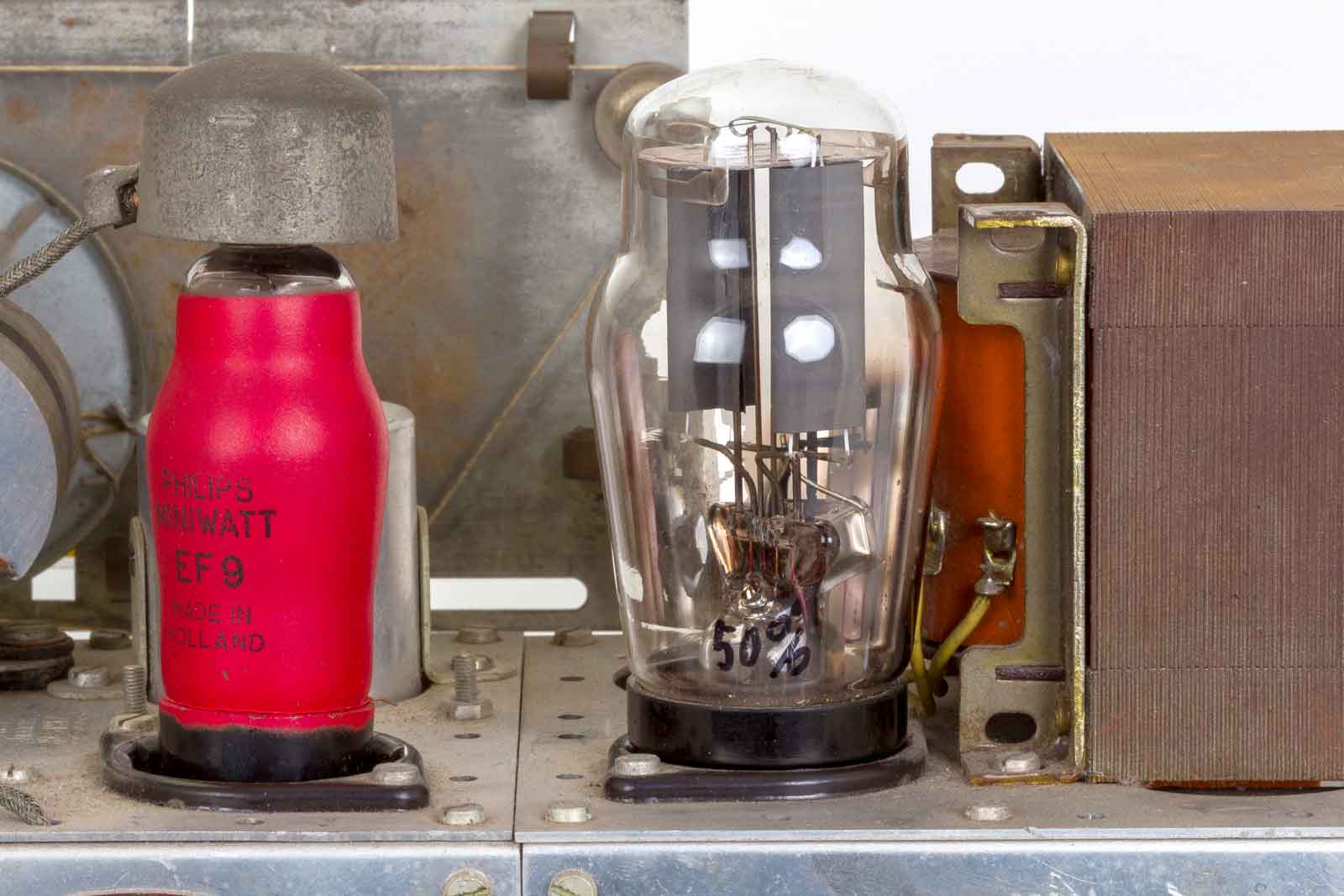

De toegepaste buizen, een EF9, bijna nieuw uit doos en een wat versleten AZ1. Daarnaast de wat grotere uitvoering van de voedingstrafo, een type 120D.
De UN-1, het voedingsgedeelte.

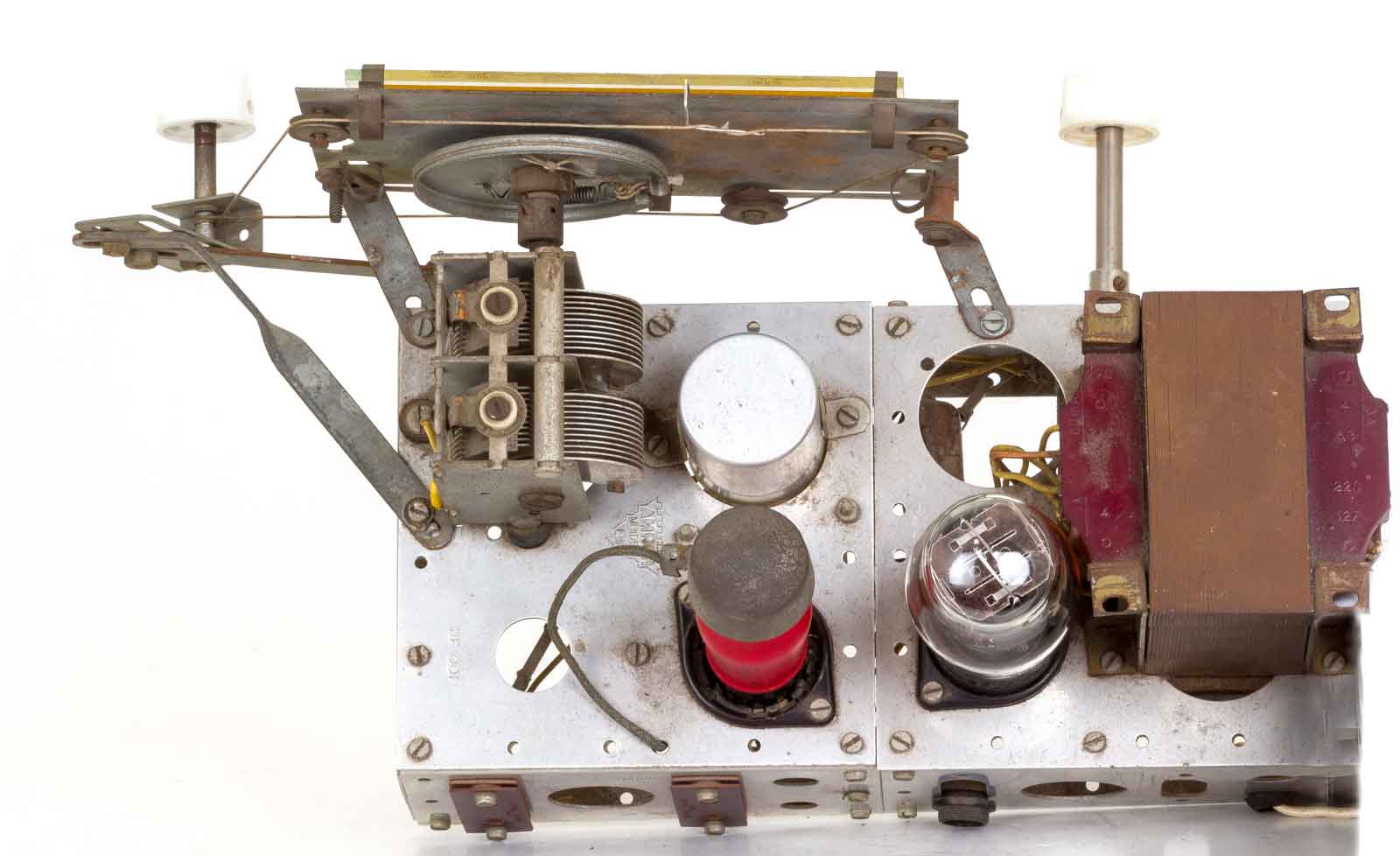

Bovenaanzicht van deze ontvanger.
De indeling ziet er wat anders uit en er is een 402N gebruikt. De grotere 402N belemmerde waarschijnlijk de draaibare platen van de afstem-C. Een 402 is wat kleiner.

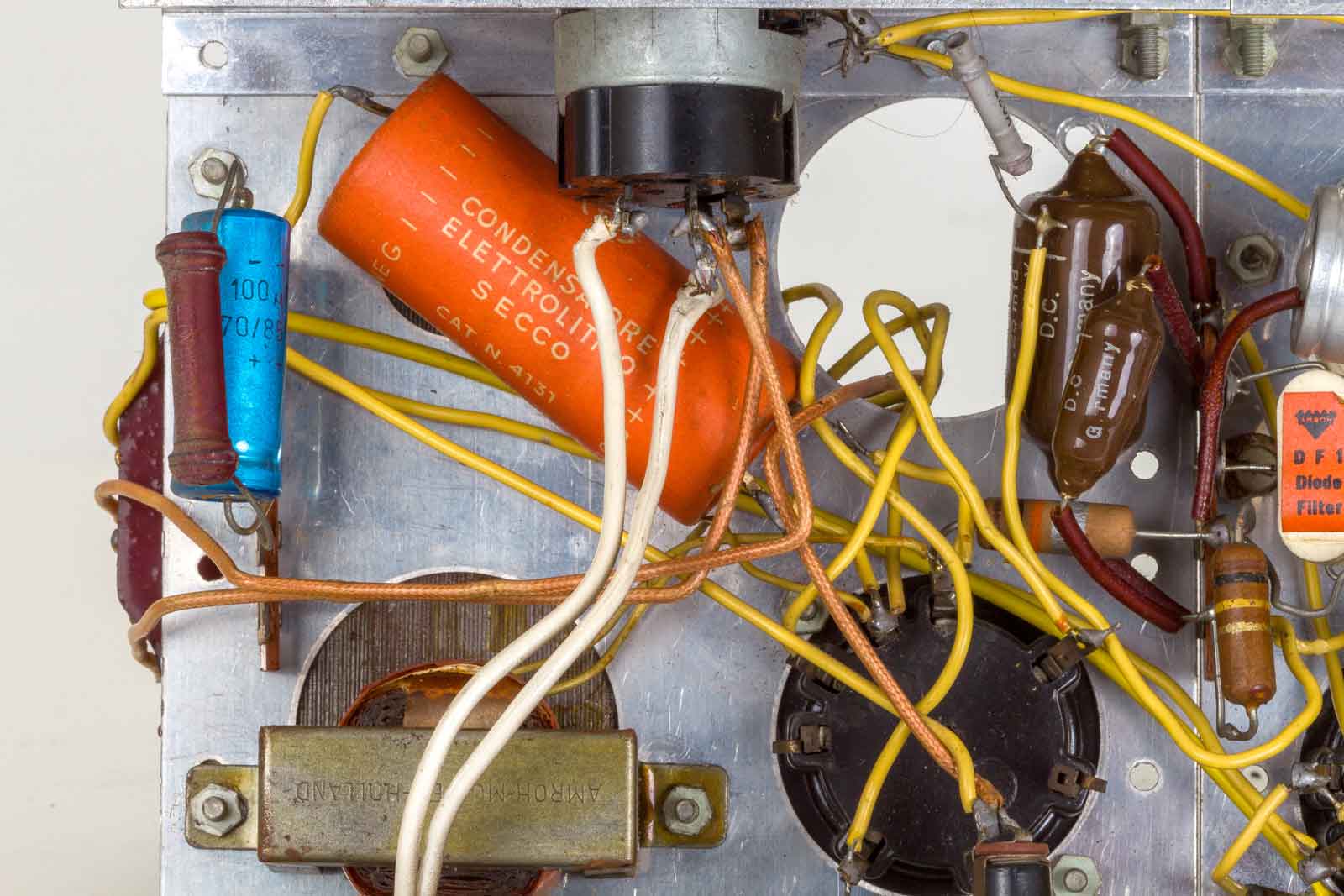

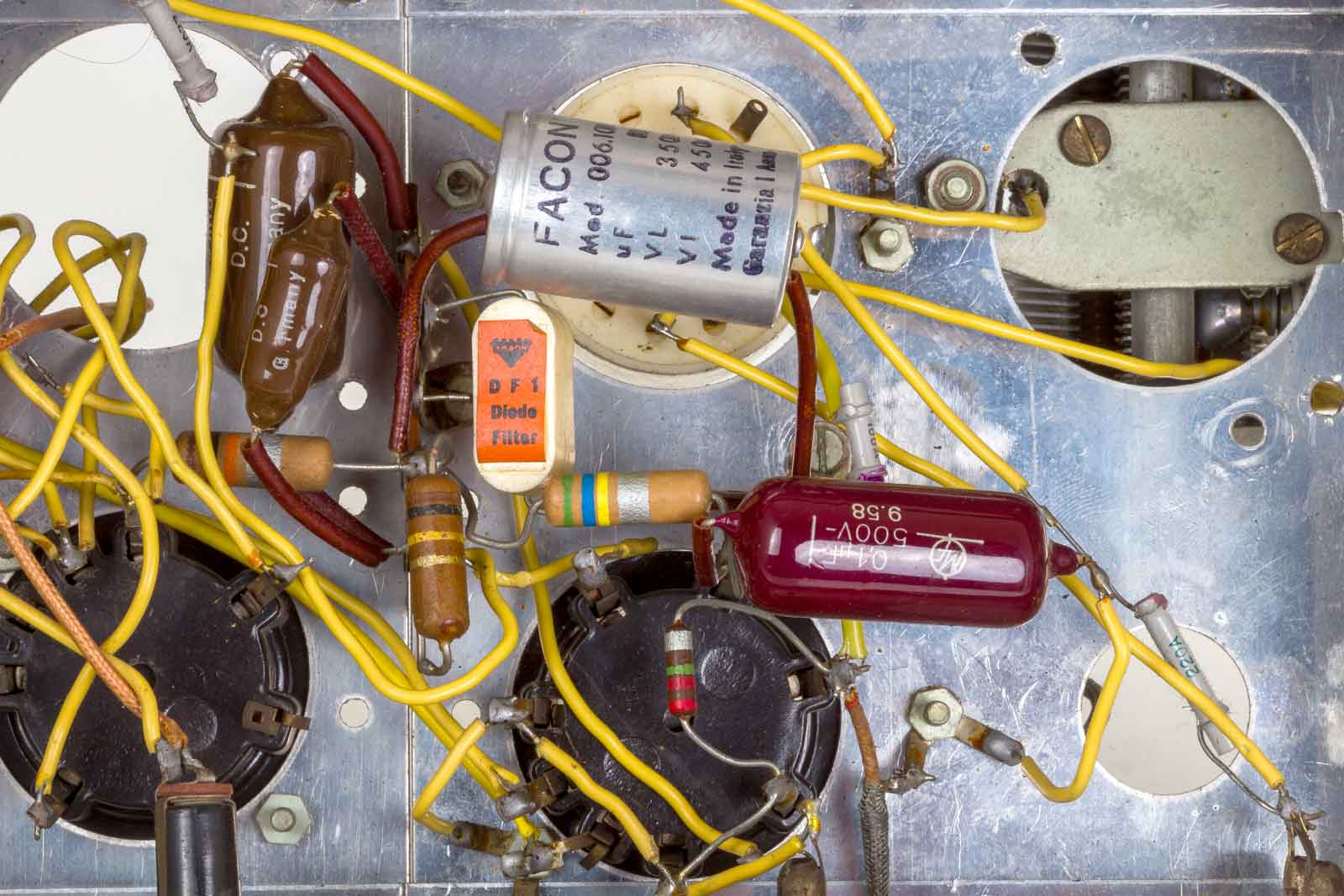

Zo dient alles volgens het bouwontwerp bedraad te worden. De condensatoren zullen waarschijnlijk vervangen moeten worden, vooral in die mooie glimmende heb ik weinig vertrouwen.

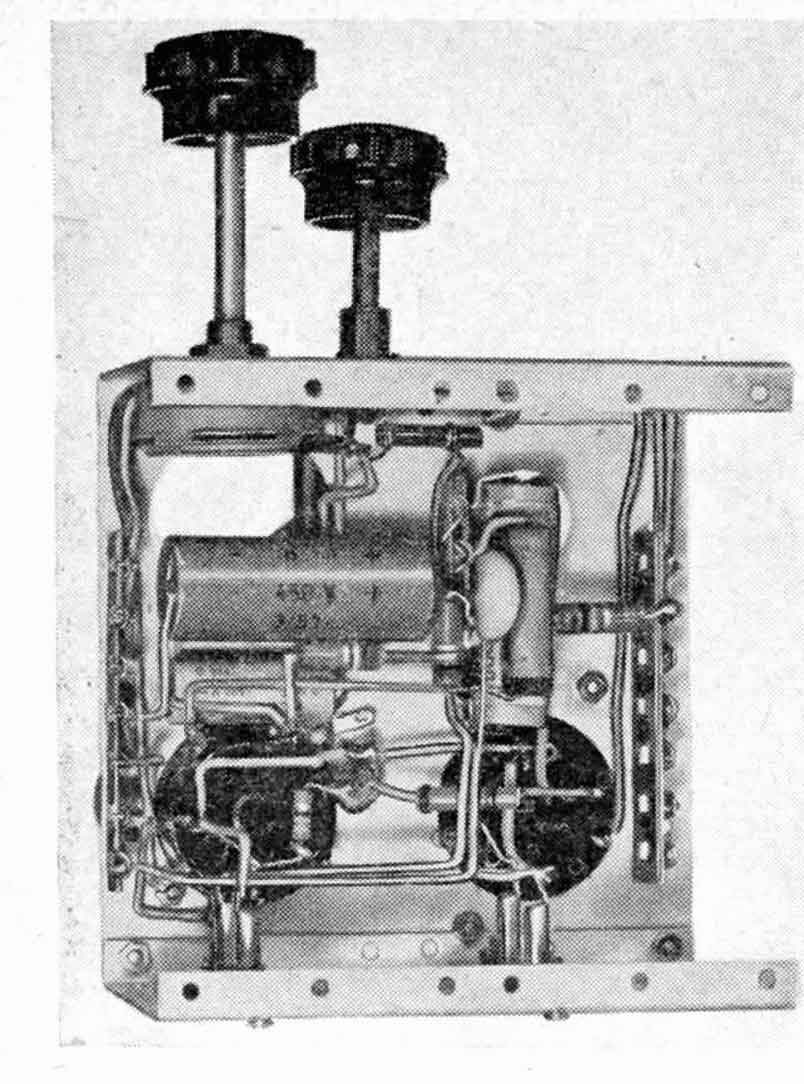

Zo had het er uit moeten zien.

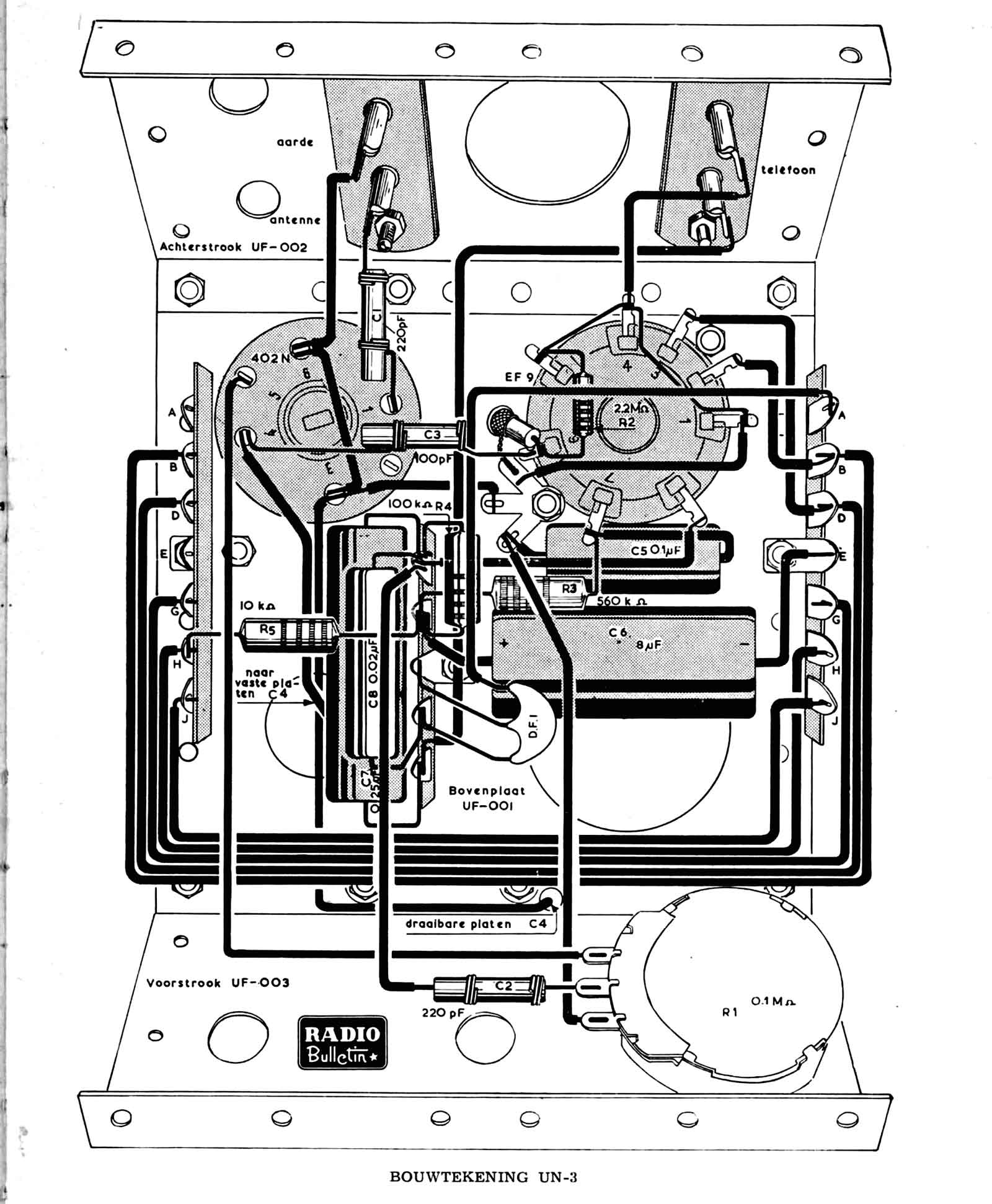

En zo moet het volgens de bouwbeschrijving. 't Ja, tekenen is gemakkelijker dan bouwen......
De kant met de voedings-componenten. De oranje elco komt waarschijnlijk van Geloso, ook rijp voor vervanging.

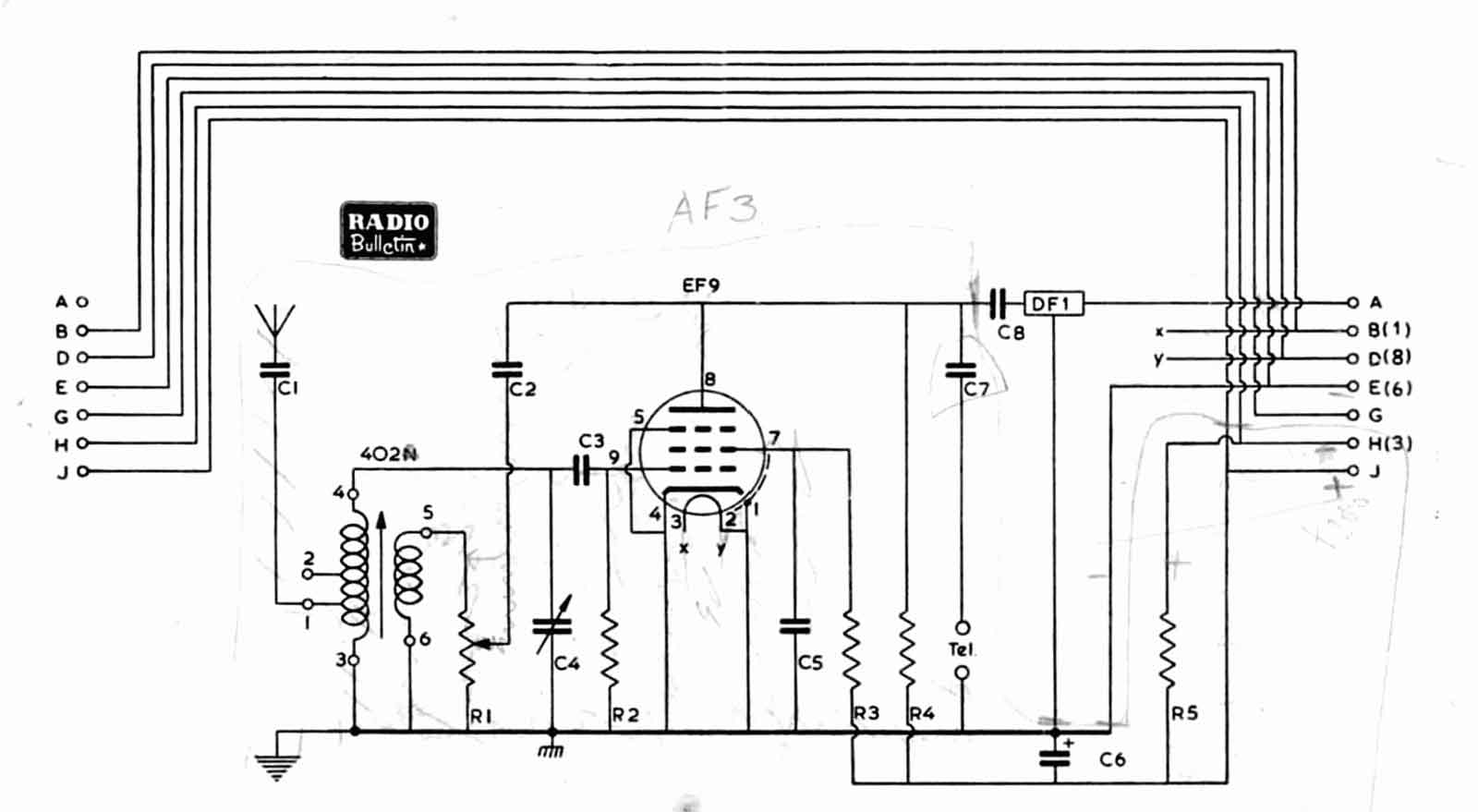

Het schema, de gebruiker van het boekje heeft een AF3 toegepast.

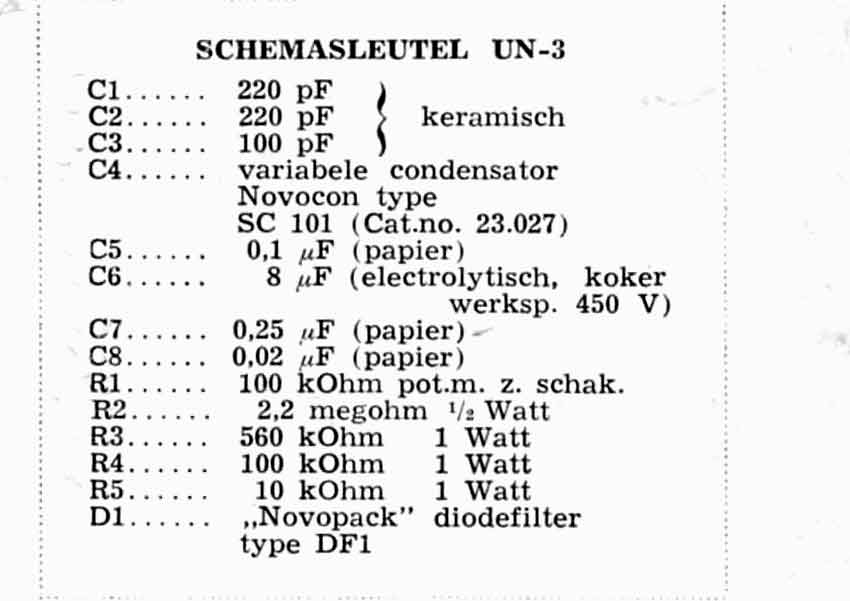

De stuklijst mag natuurlijk ook niet ontbrteken.
Weer zo'n, radio waar je in je jeugd met rode oortjes onder de dekens 's avonds naar Radio Luxemburg lag te luisteren.....
Dan nog de beschrijving van de UN-3 uit Jongens Radio deel 4 in pdf.
