Multimeter ME-77C/U AN/URM-105C, gebruikt in het Amerikaanse leger.
Het instrument stamt oorspronkelijk uit 1958 en heeft vier DC-meetbereiken, en wel van 1, 10, 100 en 1000Volts , drie AC-meetbereiken, te weten 10, 100 en 1000 Volt. Verder een weerstandsmeteing, dankzij de 22,5 V batterij, x1, x10, x100, x 1k en x 10 k.

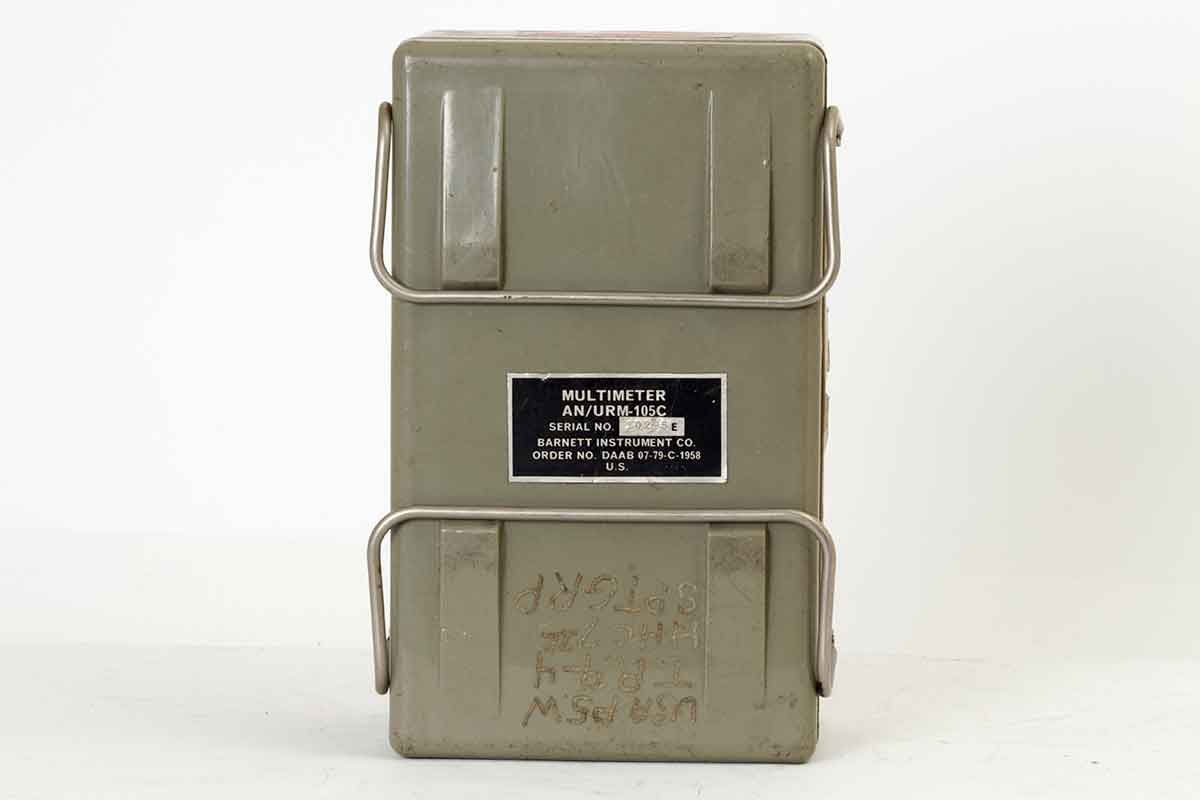

In gesloten toestand met twee klemmen die tevens kunnen dienen om de meter in een bepaalde stand te laten staan.

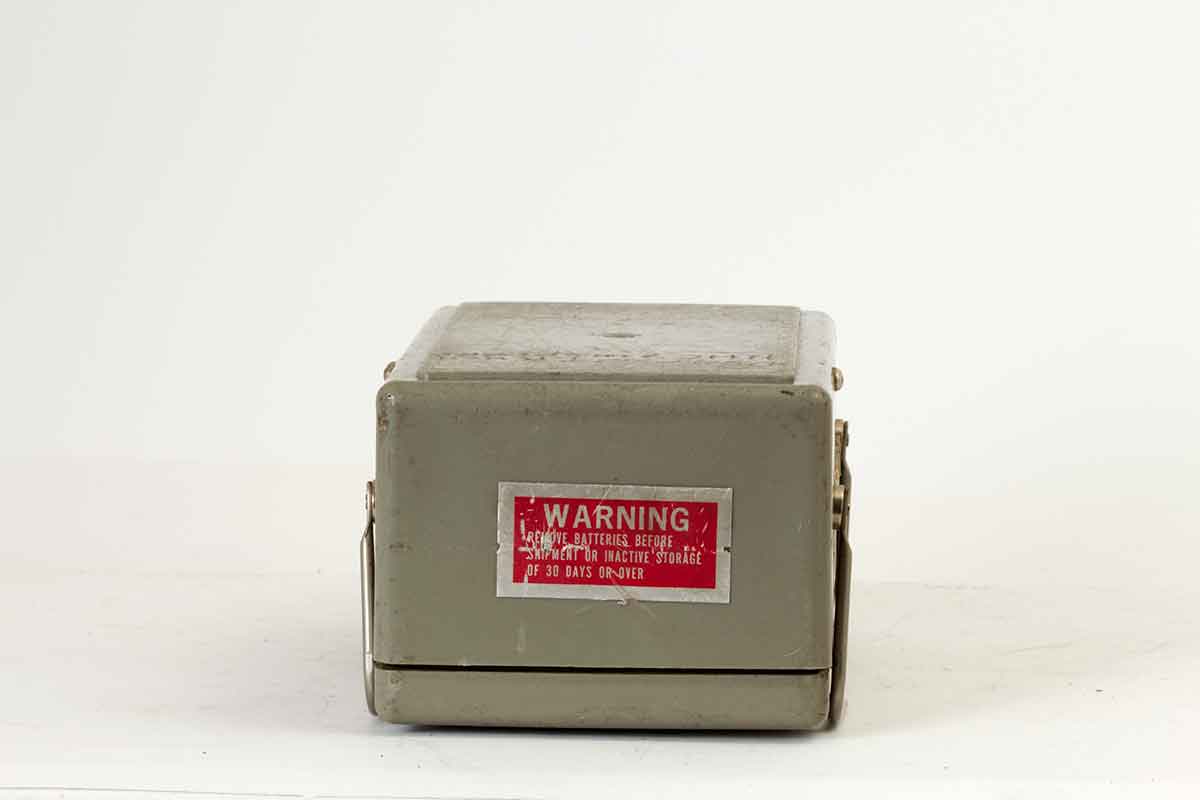

Met een duidelijke waarchuwing dat de batterijen verwijderd moeten worden bij verzenden of opslag met een duur van dan 30 dagen of langer. Dat was hier dus niet gebeurd.

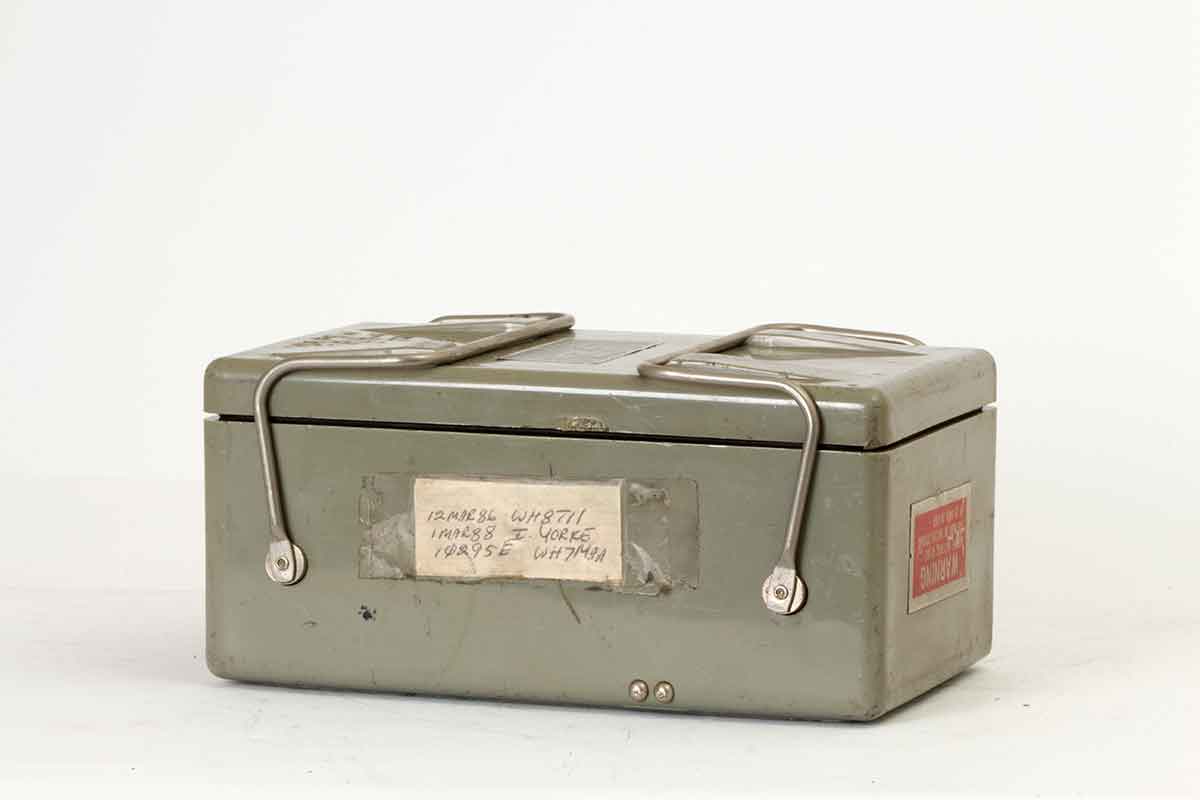

Zijaanzicht van het broodtrommeltje met nog wat onduidelijke data, maar het schijnt dat de meter nog in 1995 in actieve dienst is geweest. Waarom ook niet??

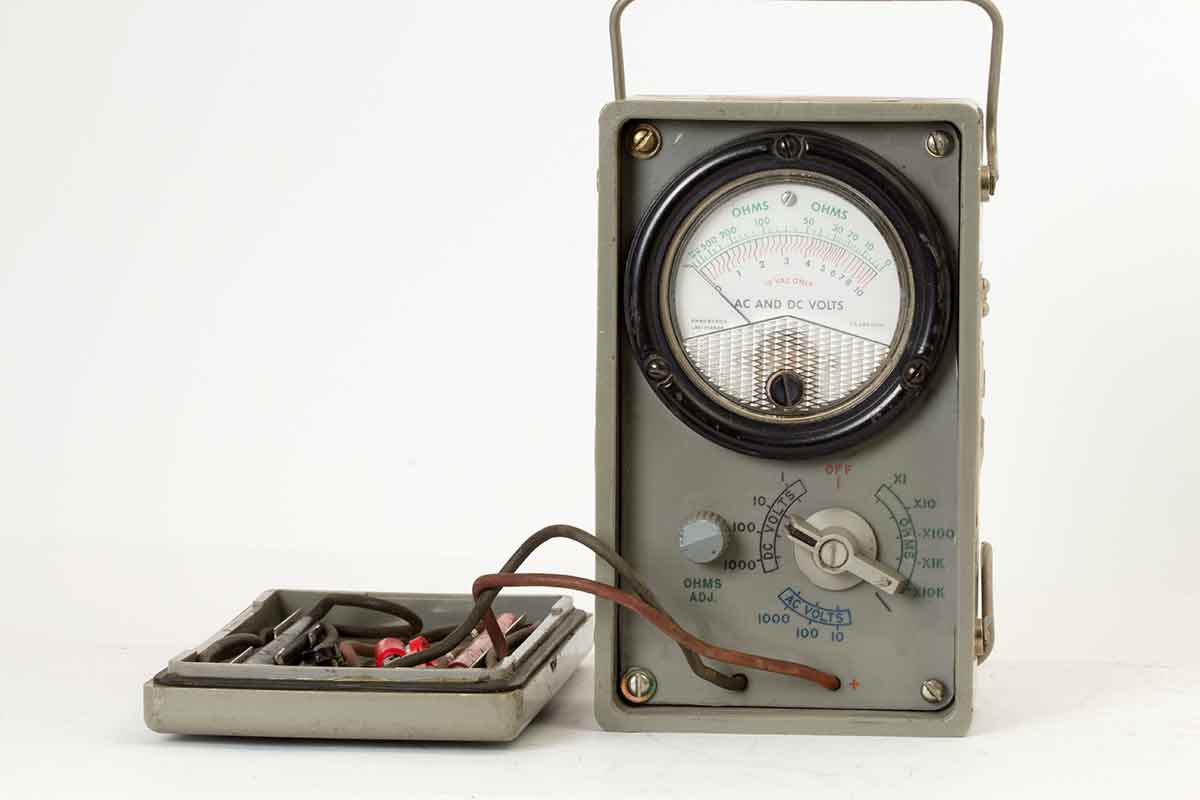

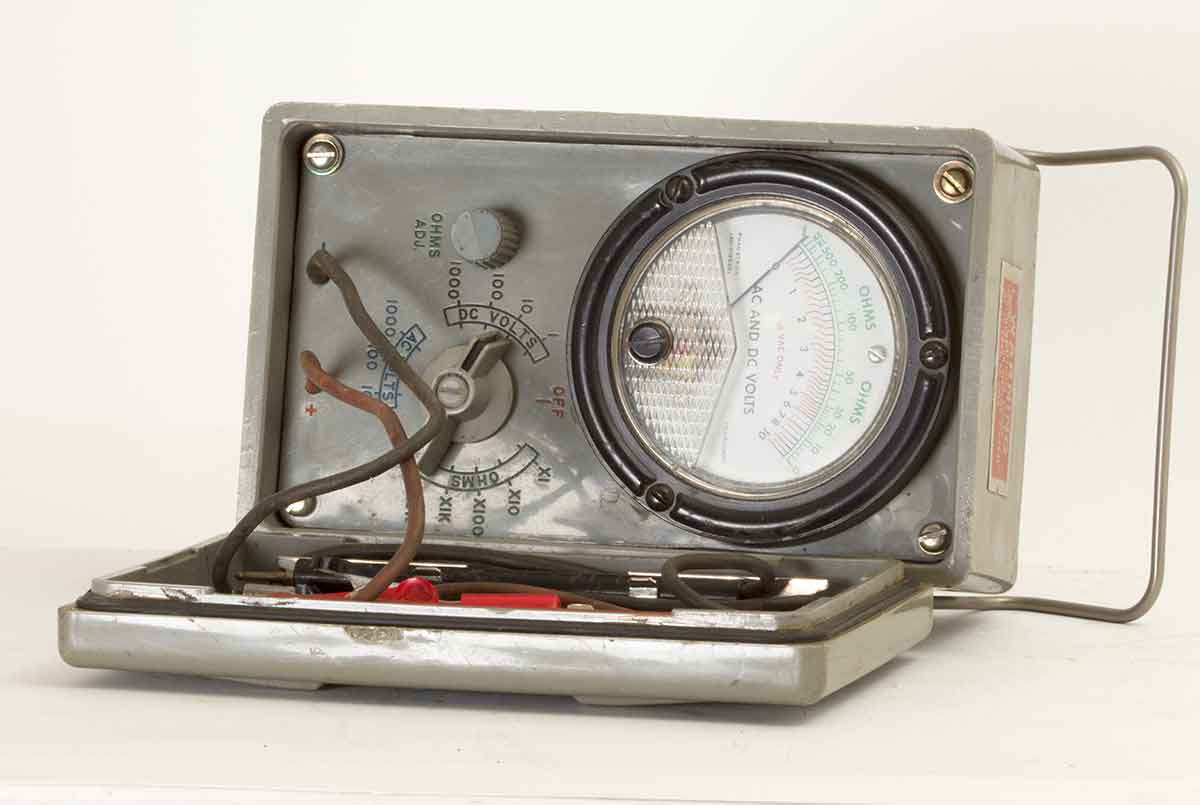

Wanneer de deksel er af gehaald wordt verschijnt het eigenlijke instrument.

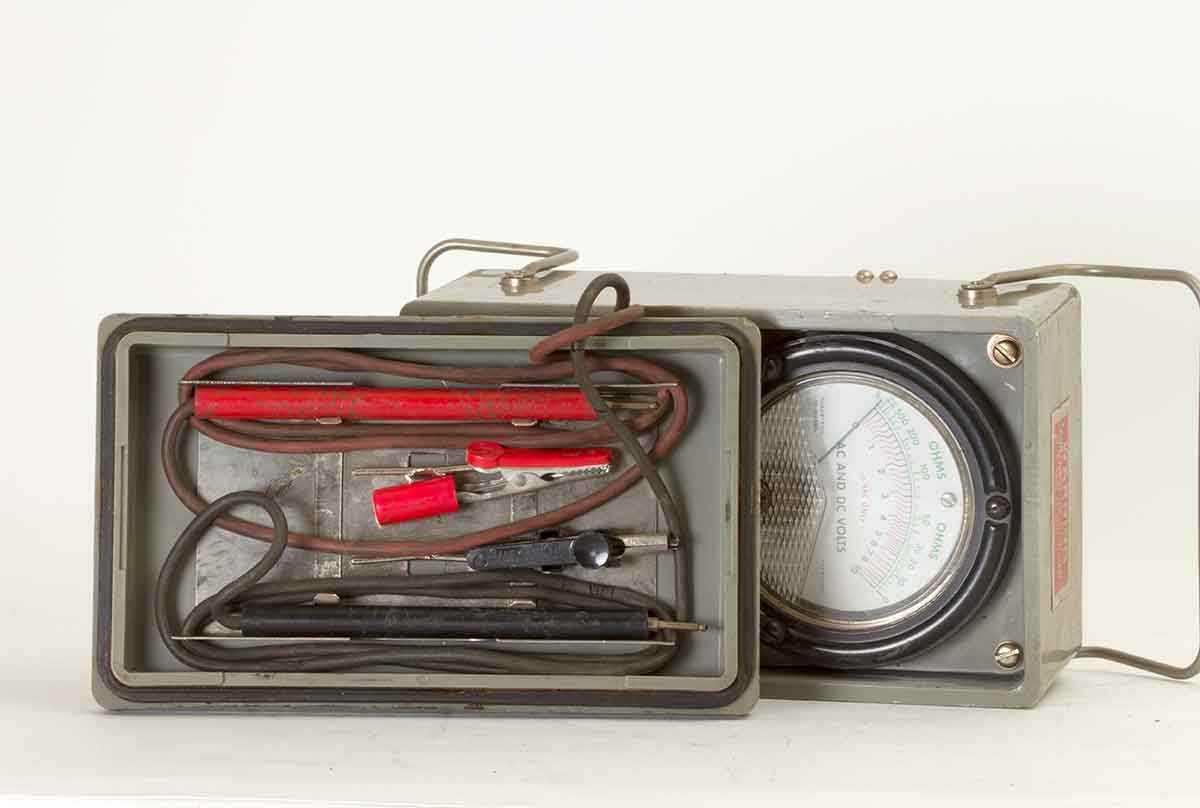

De meetsnoeren zijn netjes opgeborgen in het deksel en er erg lastig weer in te plaatsen....

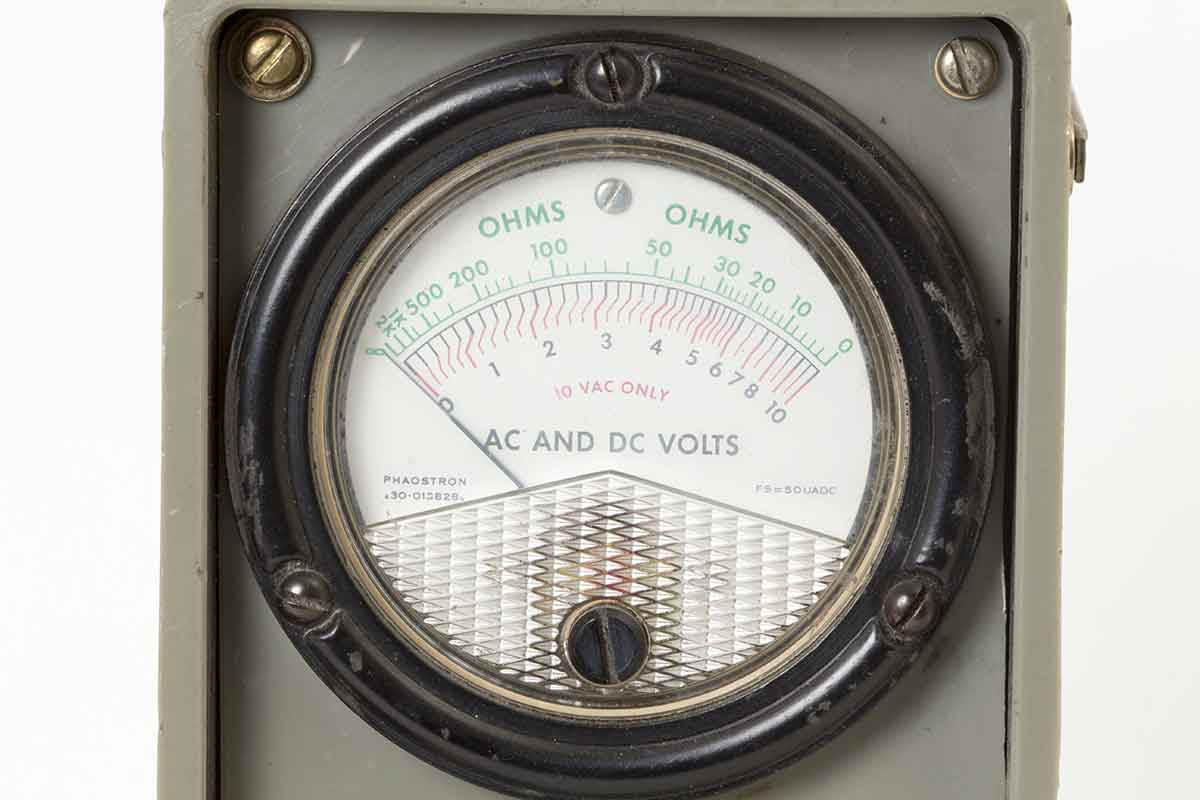

De draaispoelmeter is geheel gesealed en heeft een gevoeligheid van 50 microampere full-scale. ( DC 20 kOhm/Volt)

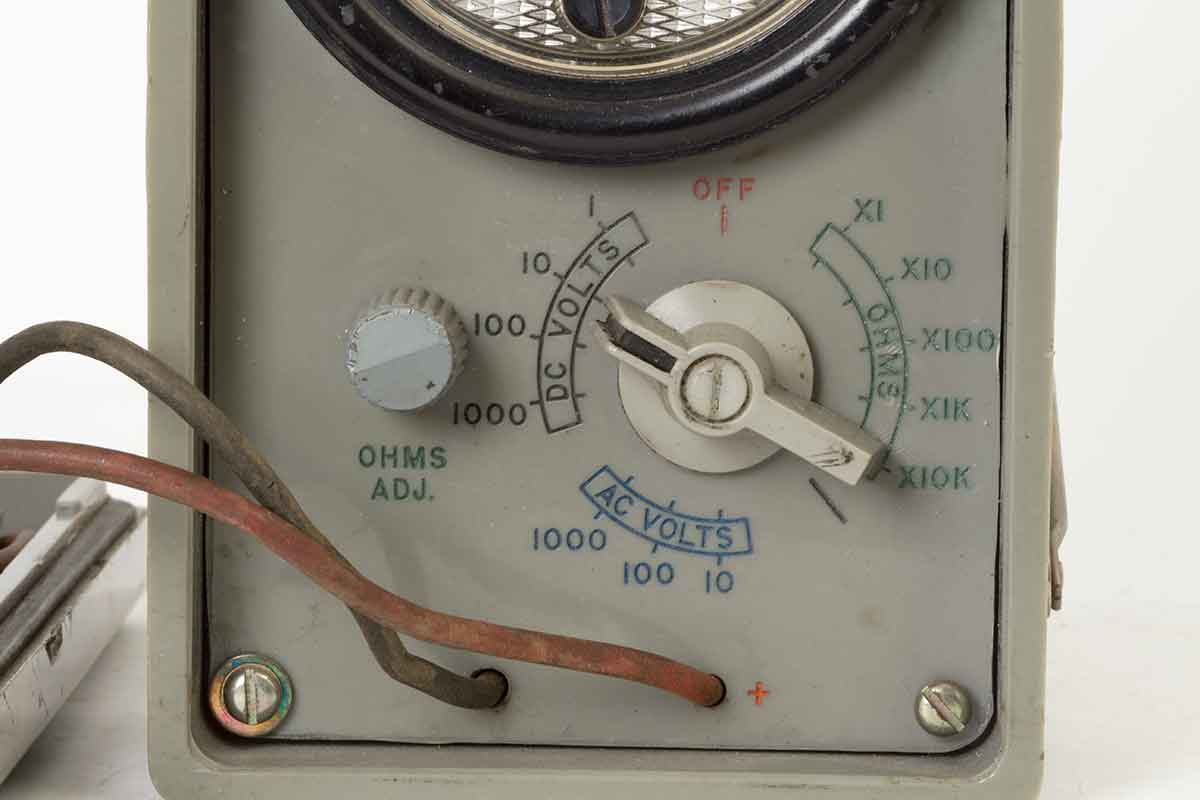

De schakelaar voor de drie meetmogelijkheden en de Ohms Adjust knop.

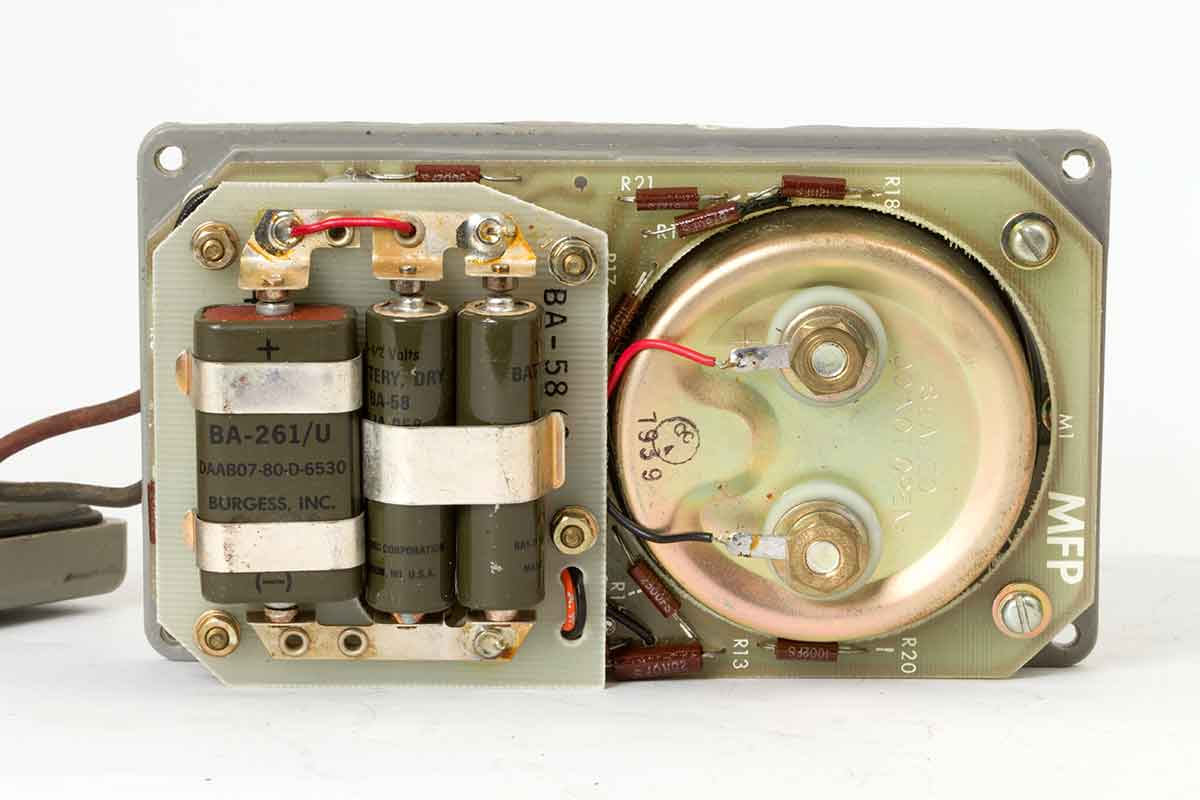

Het binnenwerk met de batterijen.

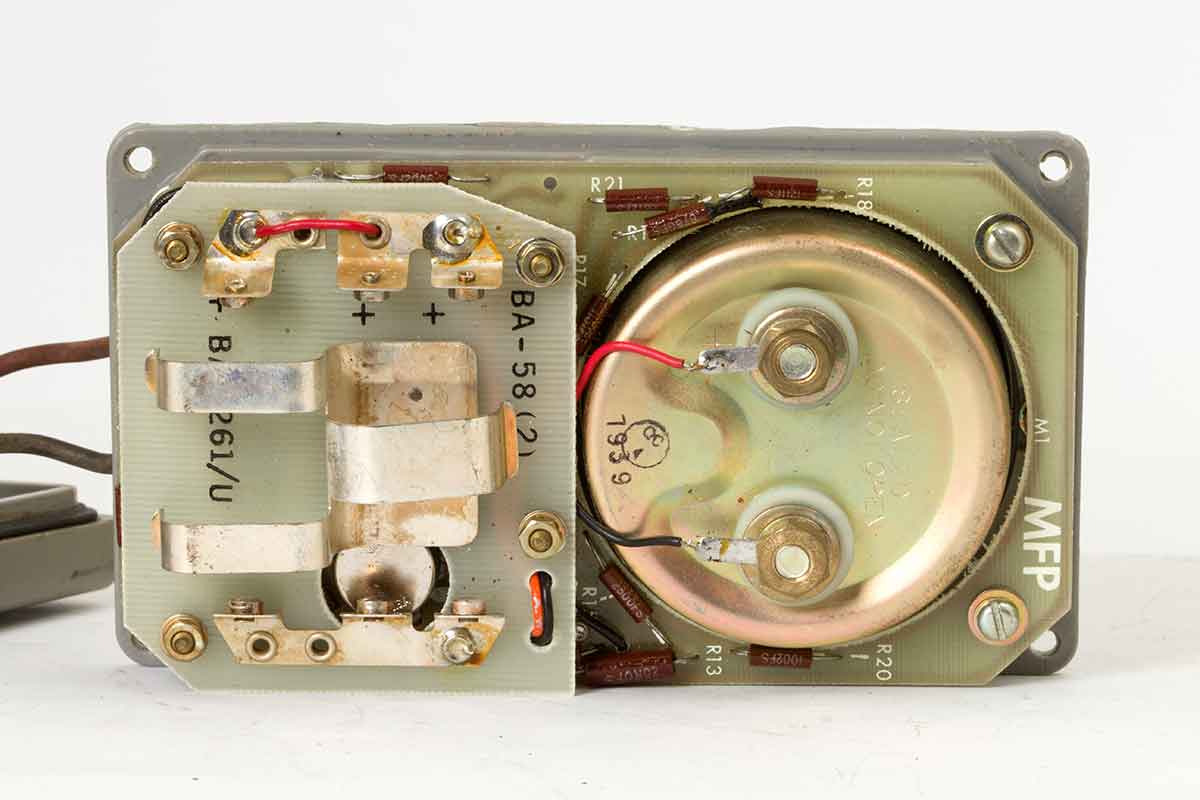

Om aan de voorschriften te voldoen heb ik ze er nu maar uitgehaald. Ze vallen er trouwens niet vanzelf uit, je moet redelijk je best doen om ze er uit te verwijderen.

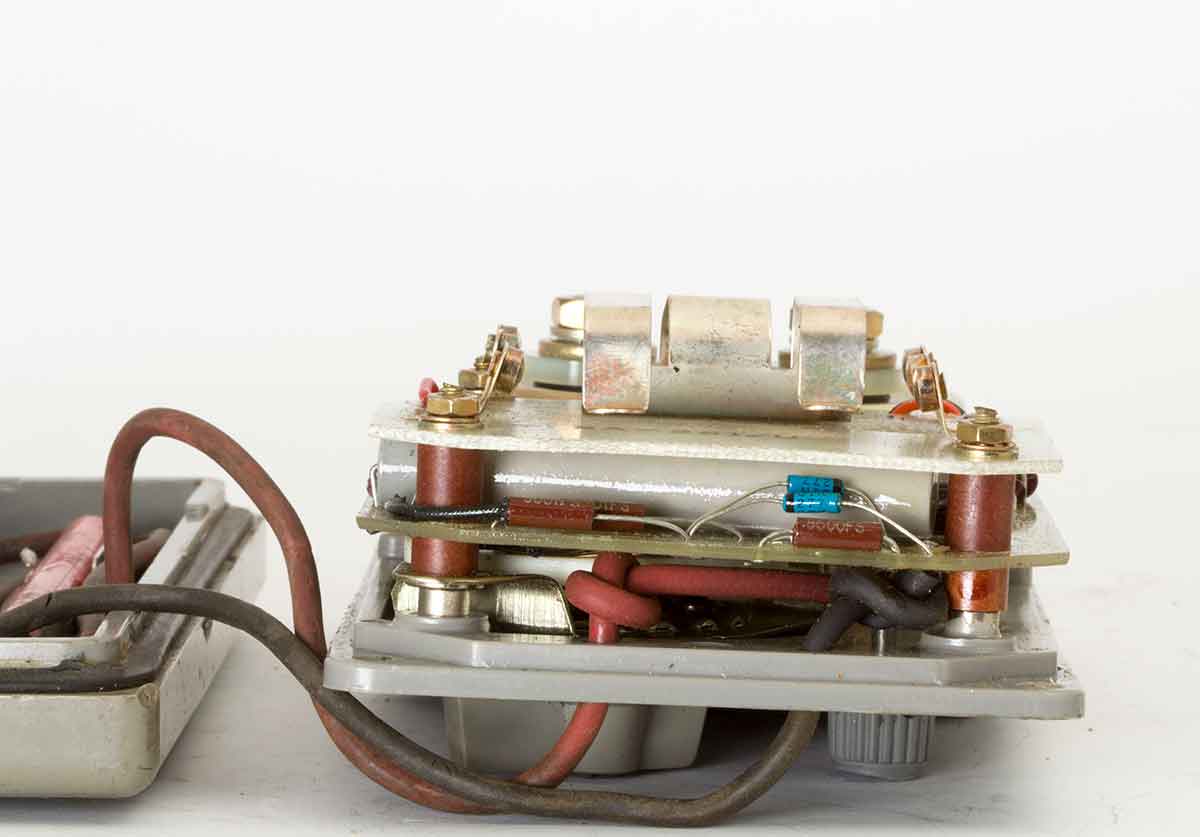

Nog een blik op de onderkant.

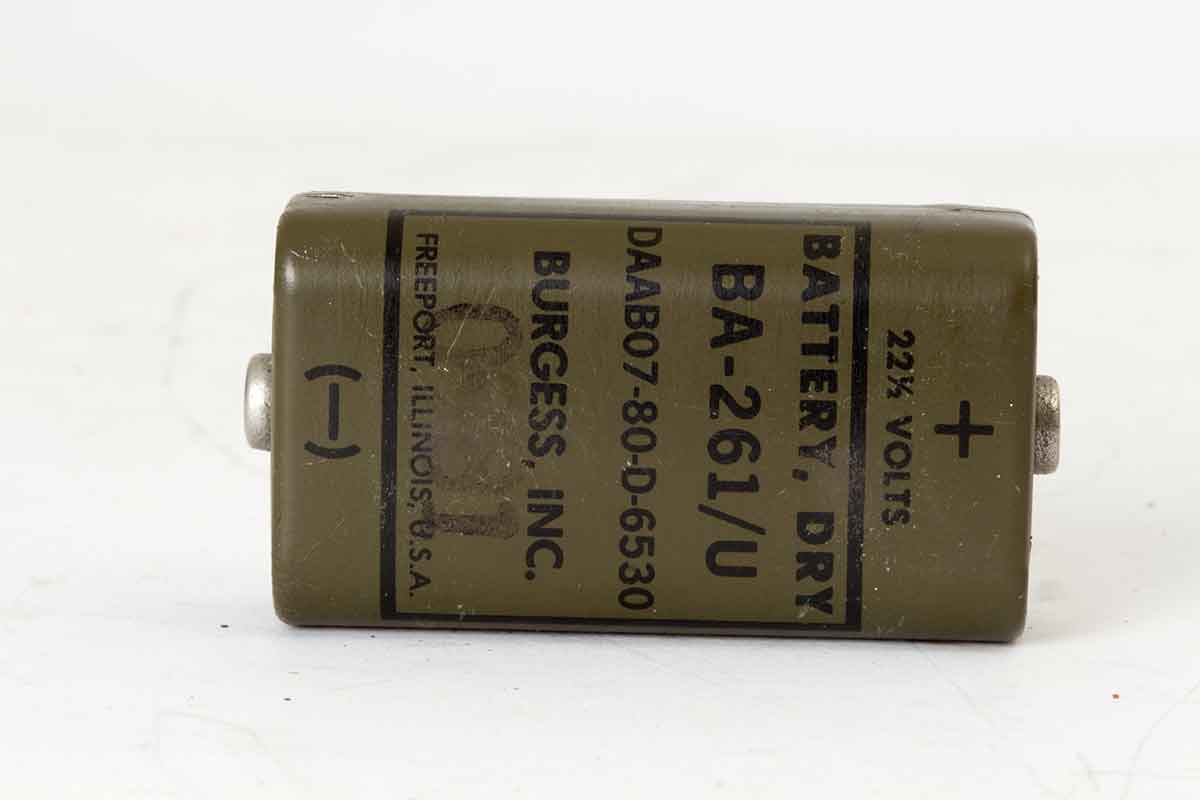

De 22,5 Volt batterij, type BA-261/U.

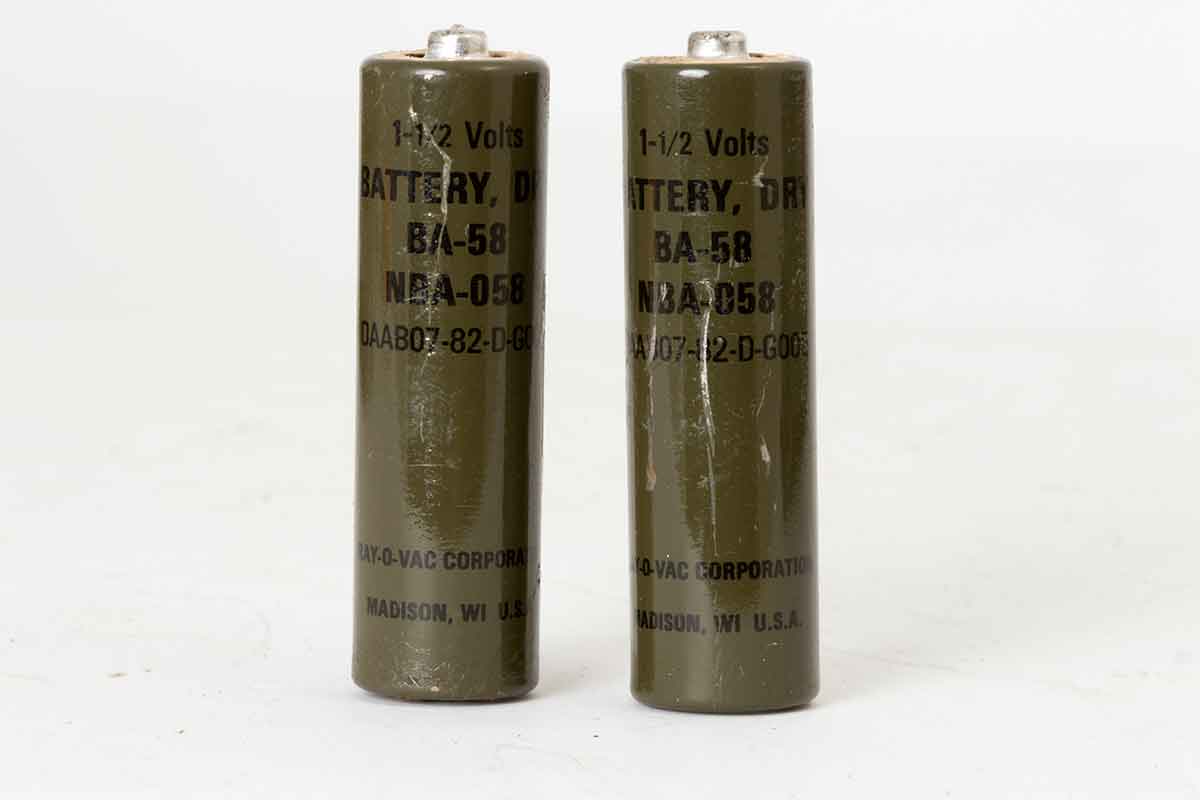

Twee keer een BA-58 van 1,5 Volt

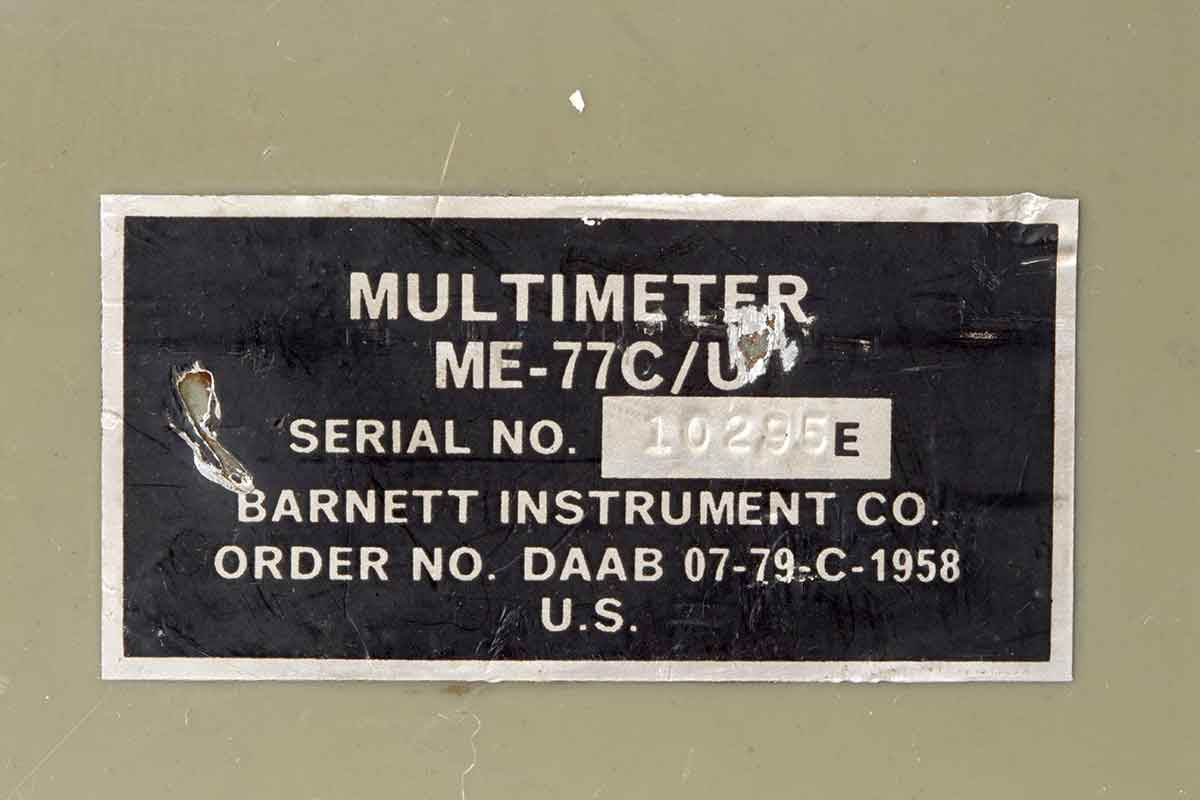

Onder het kastje nog een plaatje met de naam "Multimeter ME-77C/U"
Voor de echte liefhebbers nog een pdf van het manual: TM-11-6625-203-24P
