Radio Transmitter BC-223-A

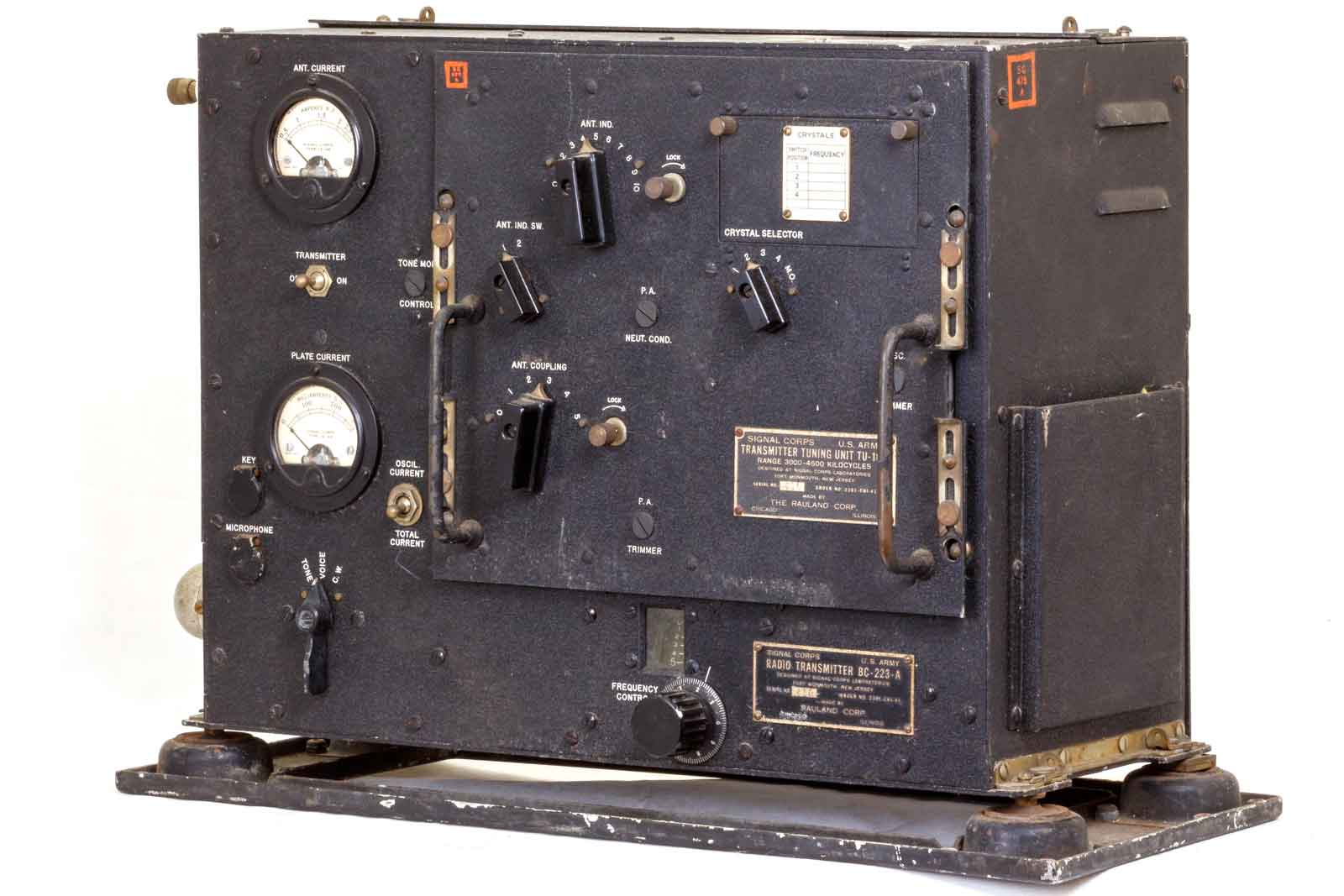

De BC-223-A in vol ornaat, met shock-mounting en aan de rechter kant het vak voor de calibratiekaarten.
De set is ontworpen in Fort Monmouth en werd geproduceerd van af 1940 door de Rauland Corporation. Tezamen met de ontvanger BC-312 vormde het het SCR-245 radiostation..

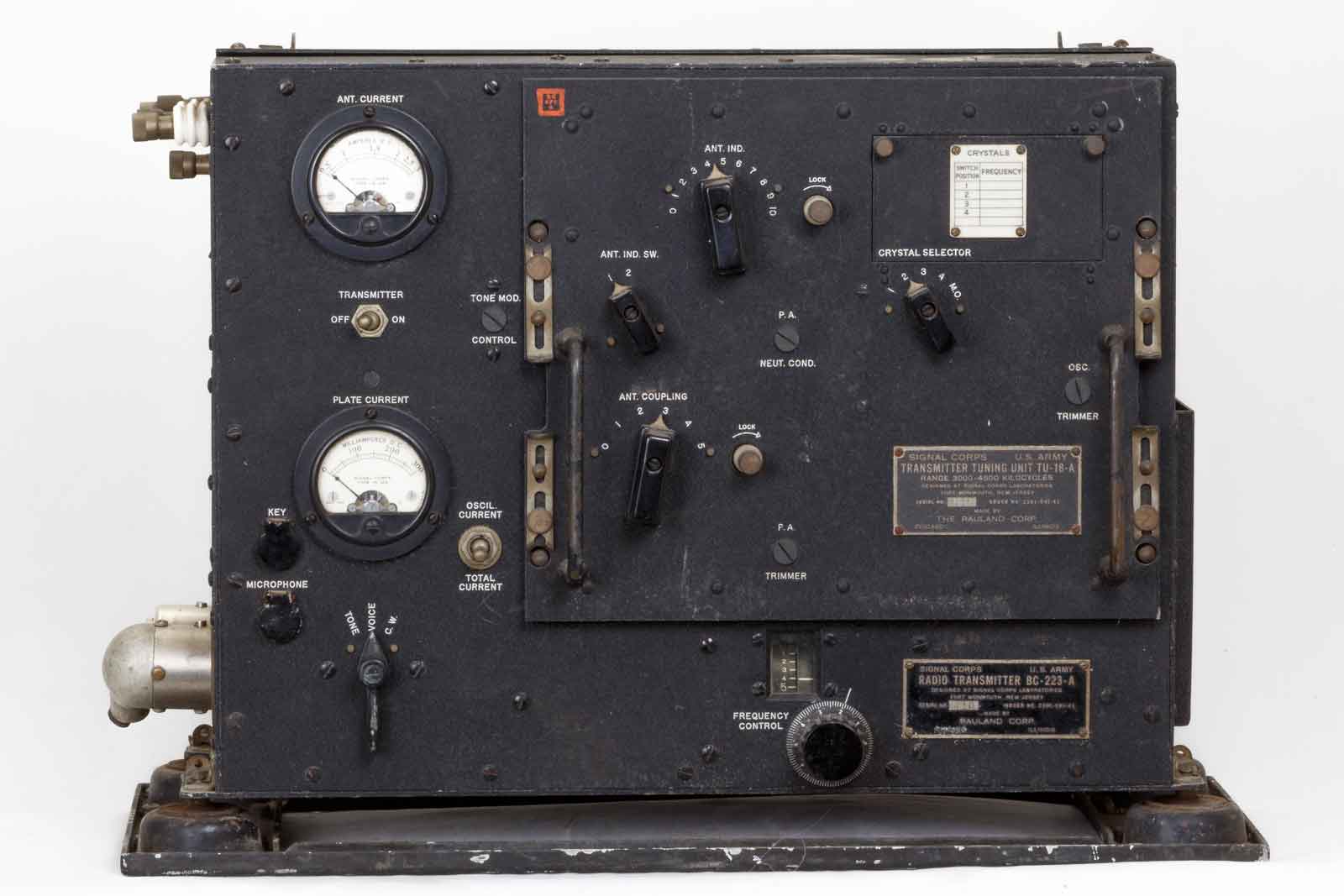

Vooraanzicht van het apparaat. Links onder de connectors voor de besturing en de dynamotor.

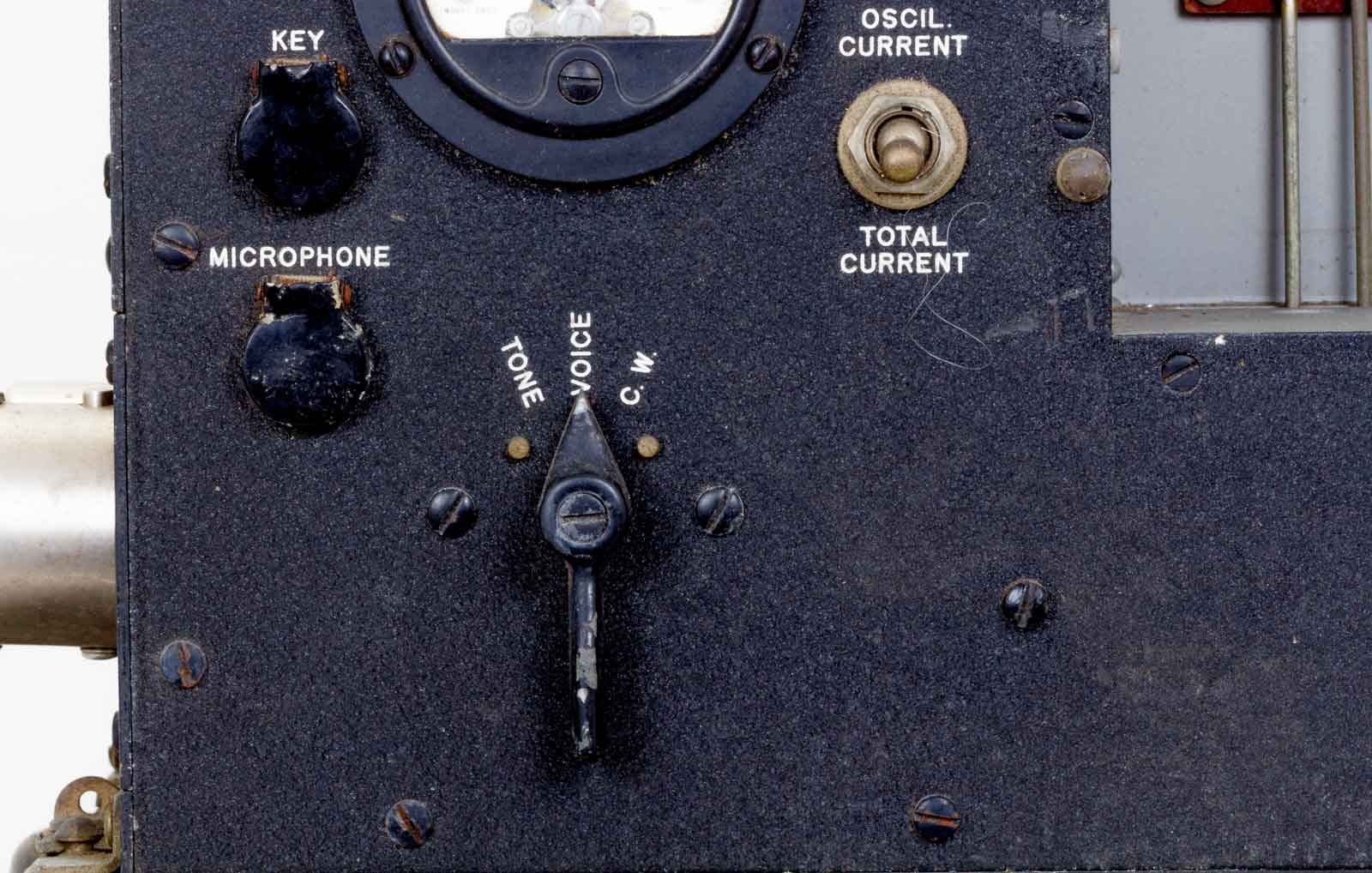

De ingangen voor microfoon en seinsleutel. Keuzeschakelaar MCW, Voice en CW. Verder een stukje van de meter voor de stroommeting van de oscillator en totale stroom., afhankelijk van de schakelaarstand.

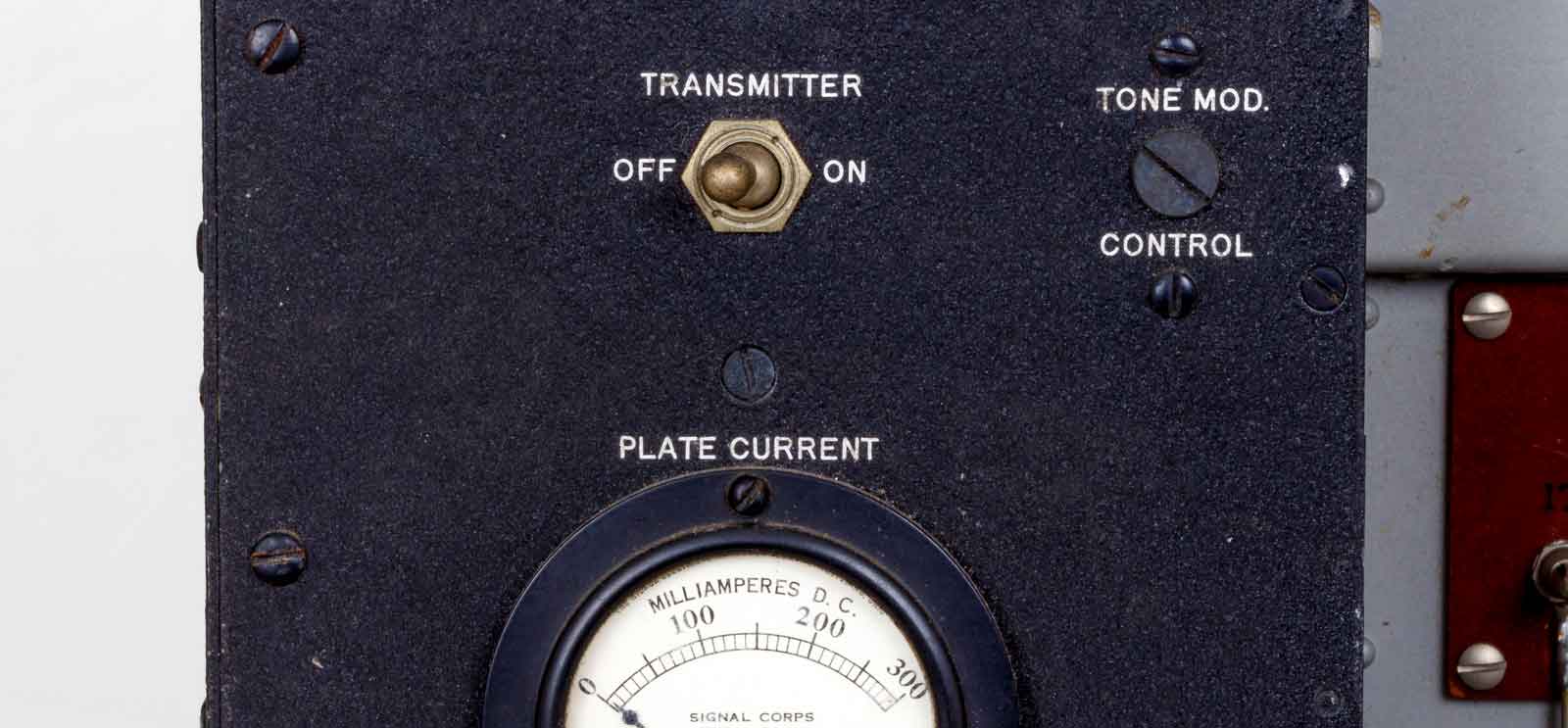

De aan/uitschakelaar en een afdekplaatje voor de toegang tot de Tone mod. control, hiermee kan de modulatiediepte mee ingesteld worden.

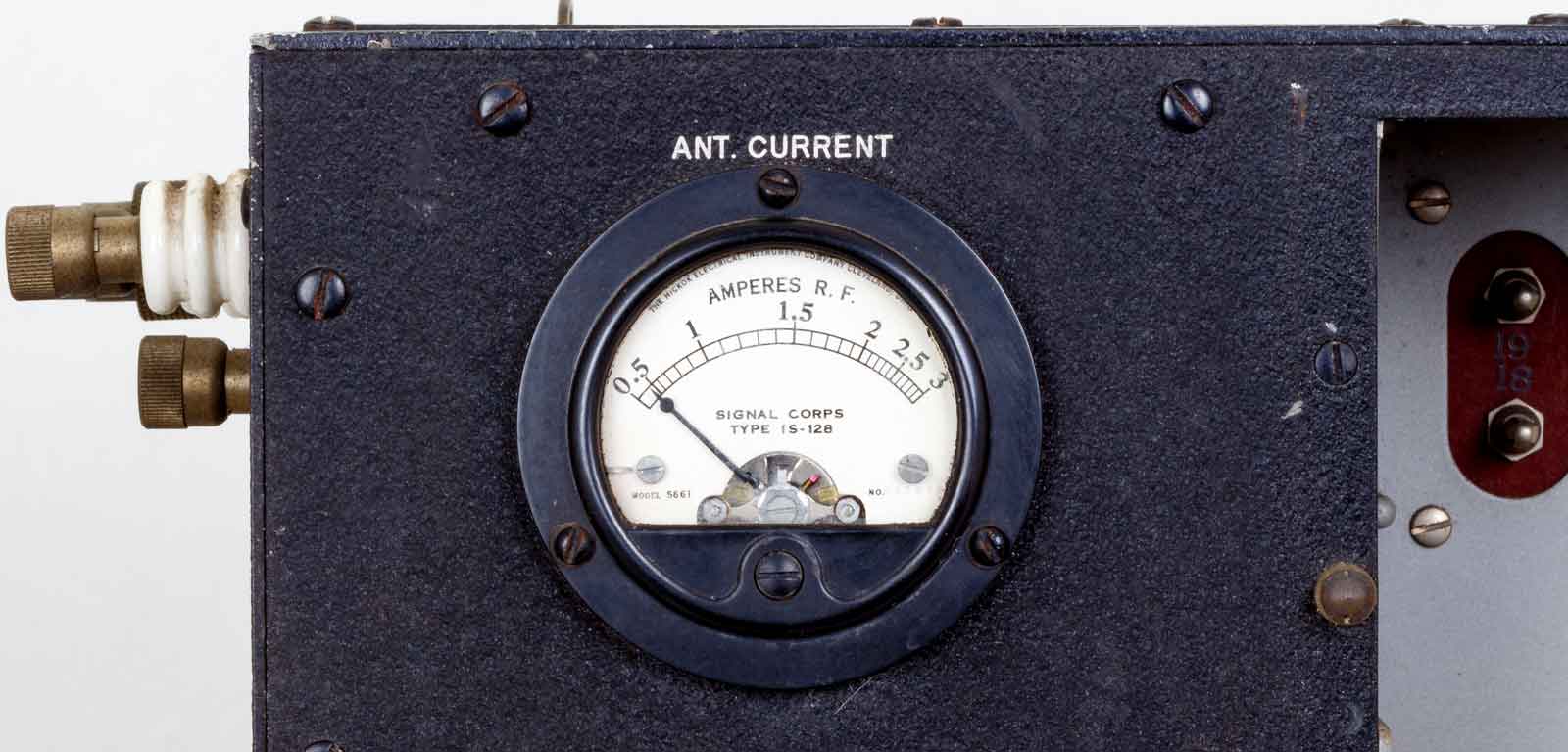

De antennestroommeter.

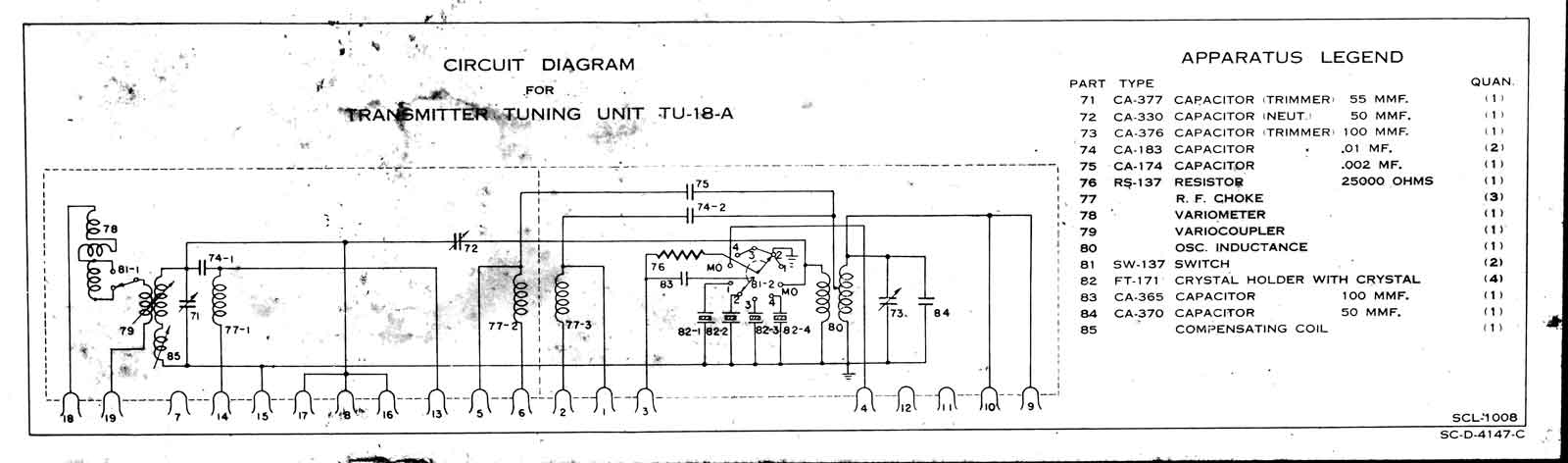

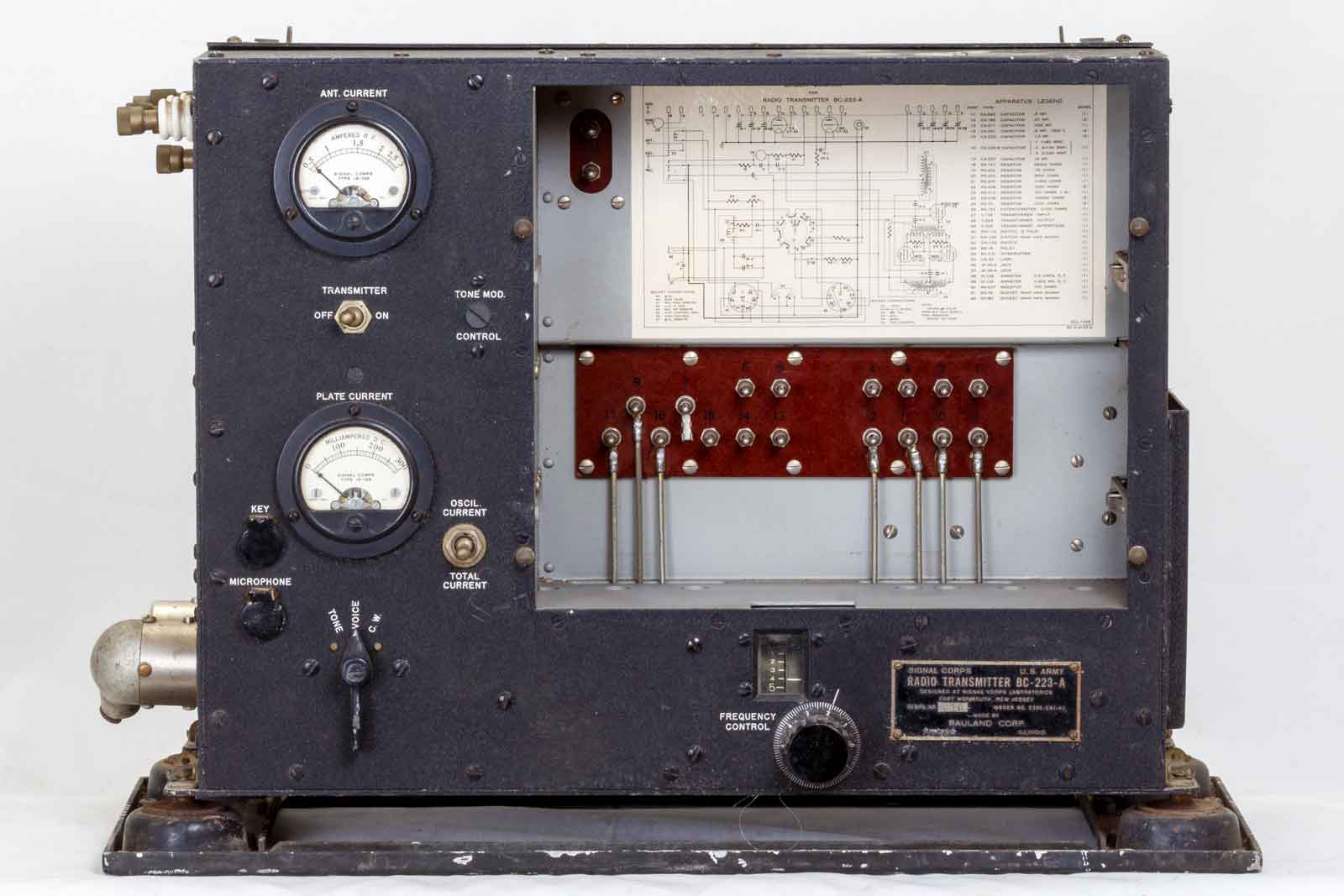

Het grote gat waar de tuning-unit in hoort. Het schema zit achterin geplakt.

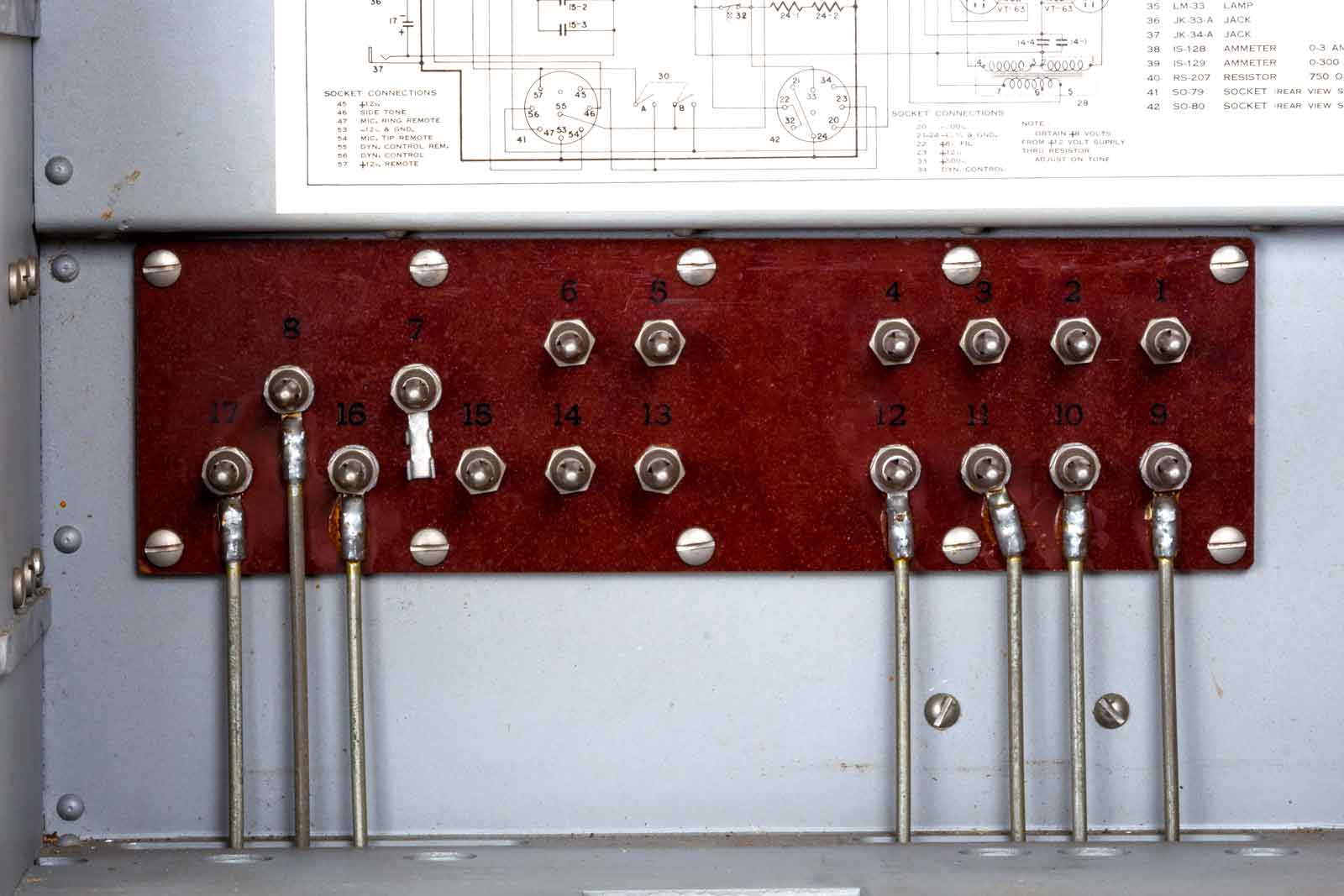

De stekkers voor de aansluiting met de TU-box, degelijk werk.

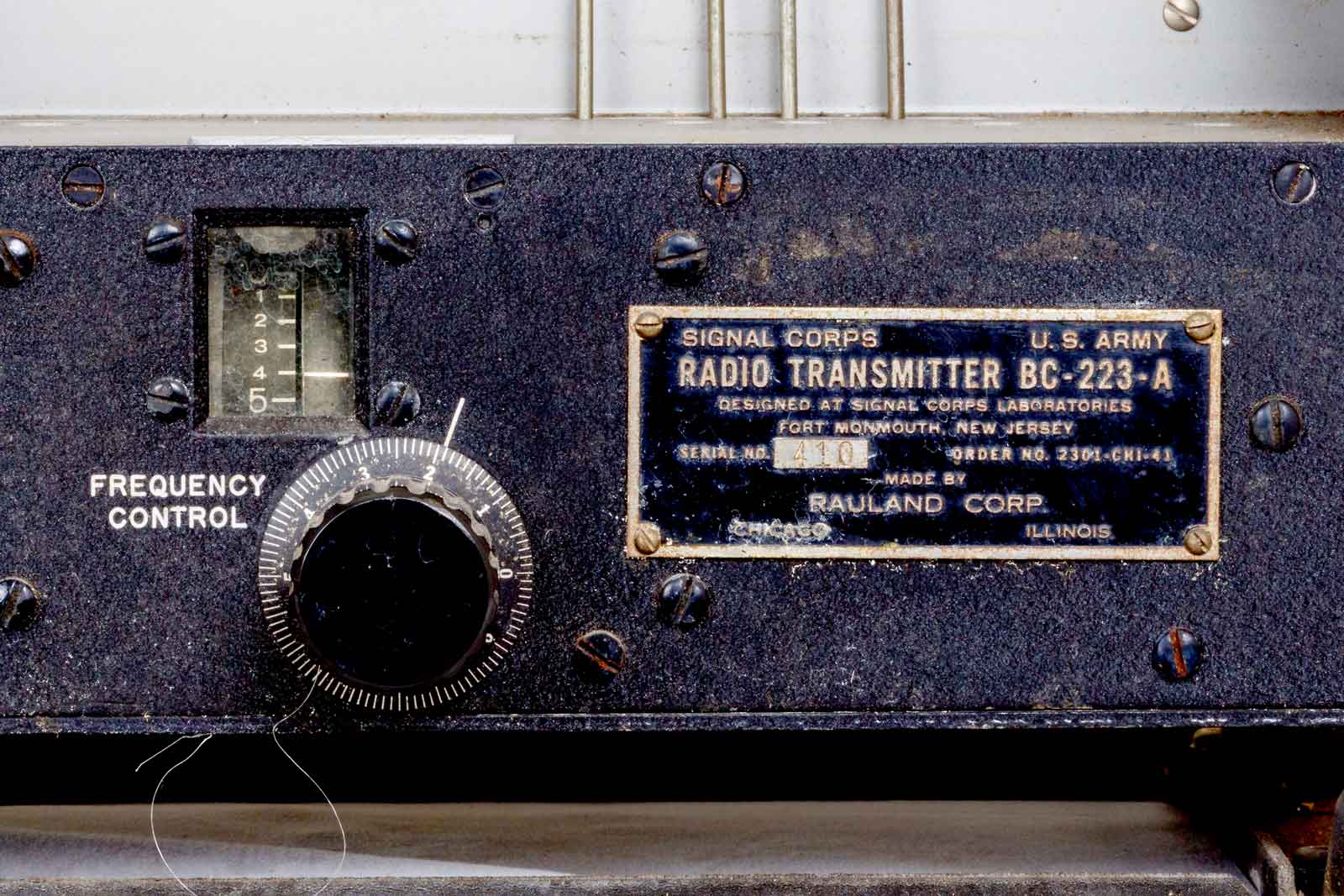

De afstemming van de oscillator is dan wel weer centraal geregeld, dus niet voor eleke TU-Box apart. Verder een laag serienummer, 410 en in 1941 gemaakt.

De transmitter tuning unit, in dit geval TU-18-A . Er bestaan drie units,
TU-17-A : van 2000-3000 kHz
TU-18-A : van 3000-4500 kHz
TU-25-A : van 3500-5200 kHz.

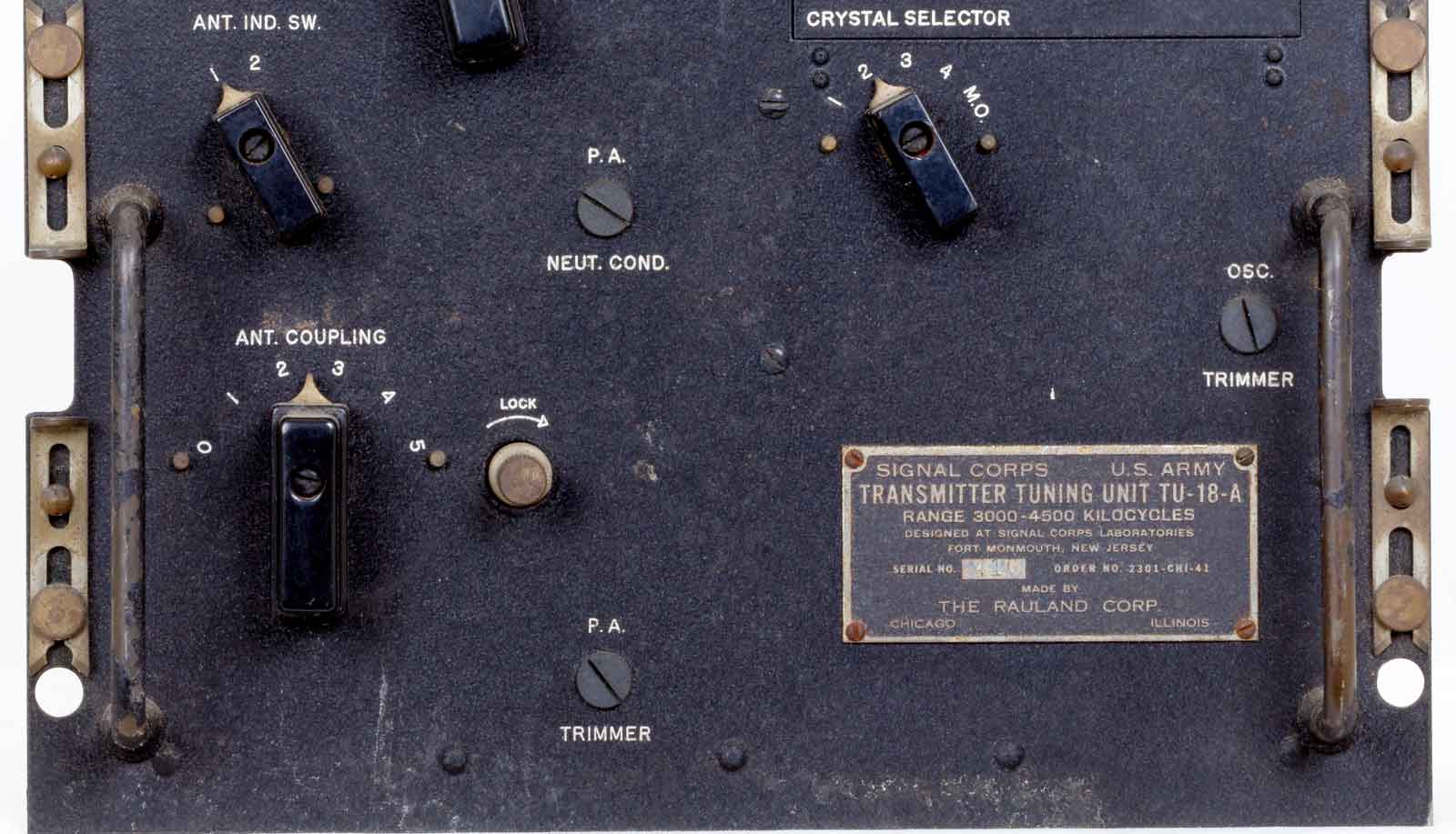

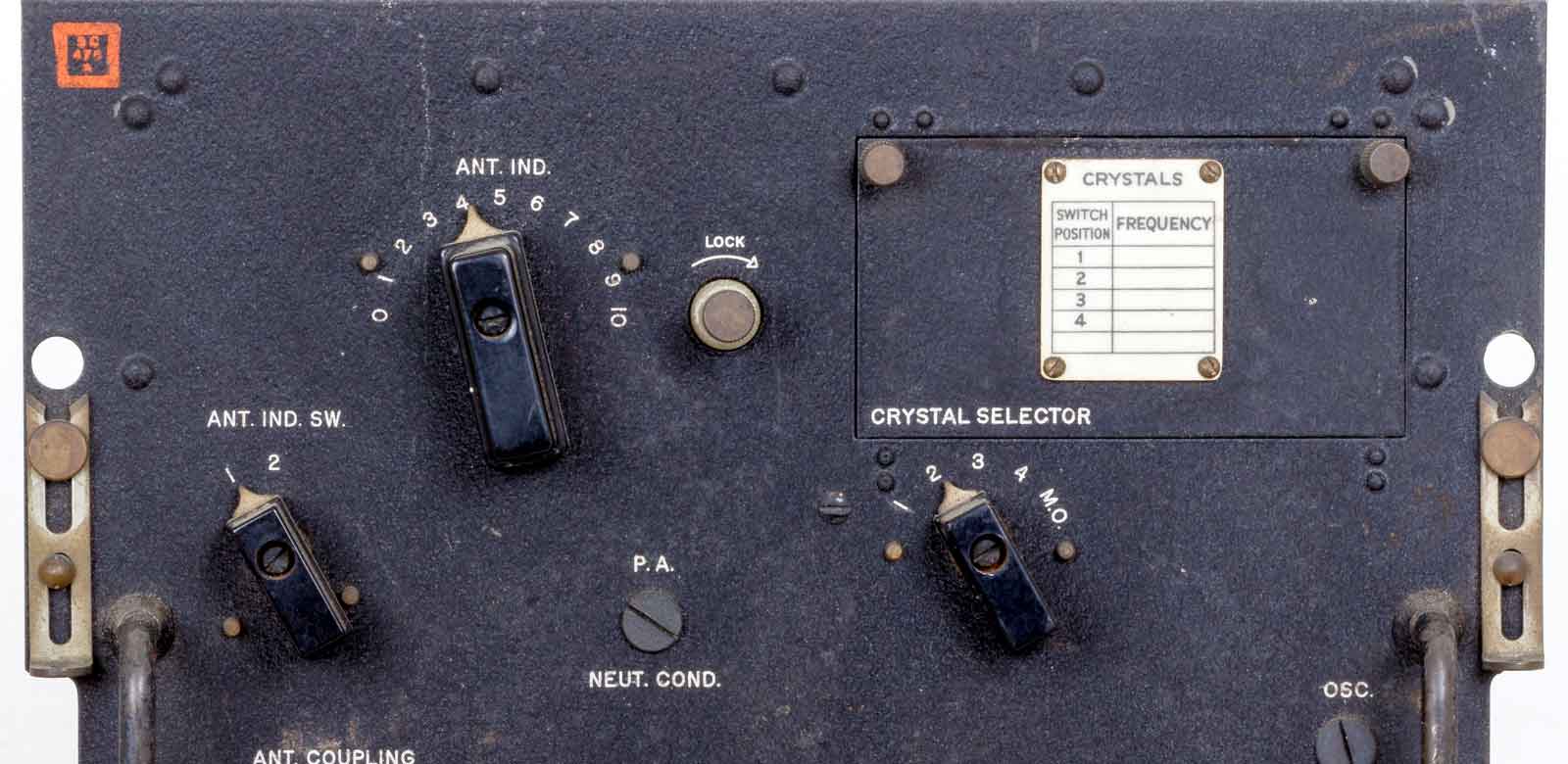

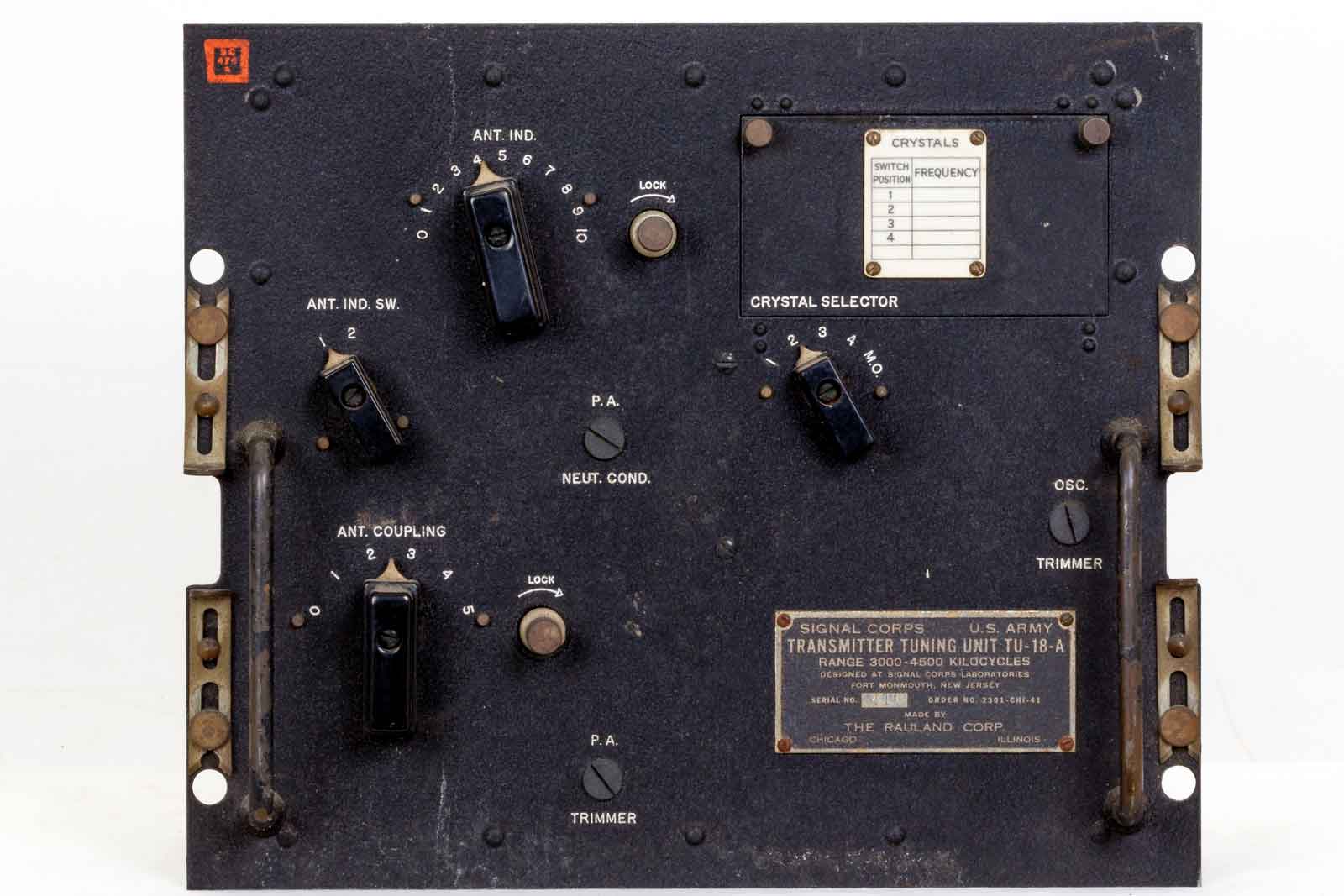

De verschillende instellingen en een klepje waarachter zich de vier kristallen kunnen bevinden. De selector voor de vier X-tals en in de stand M.O. de V.F.O.

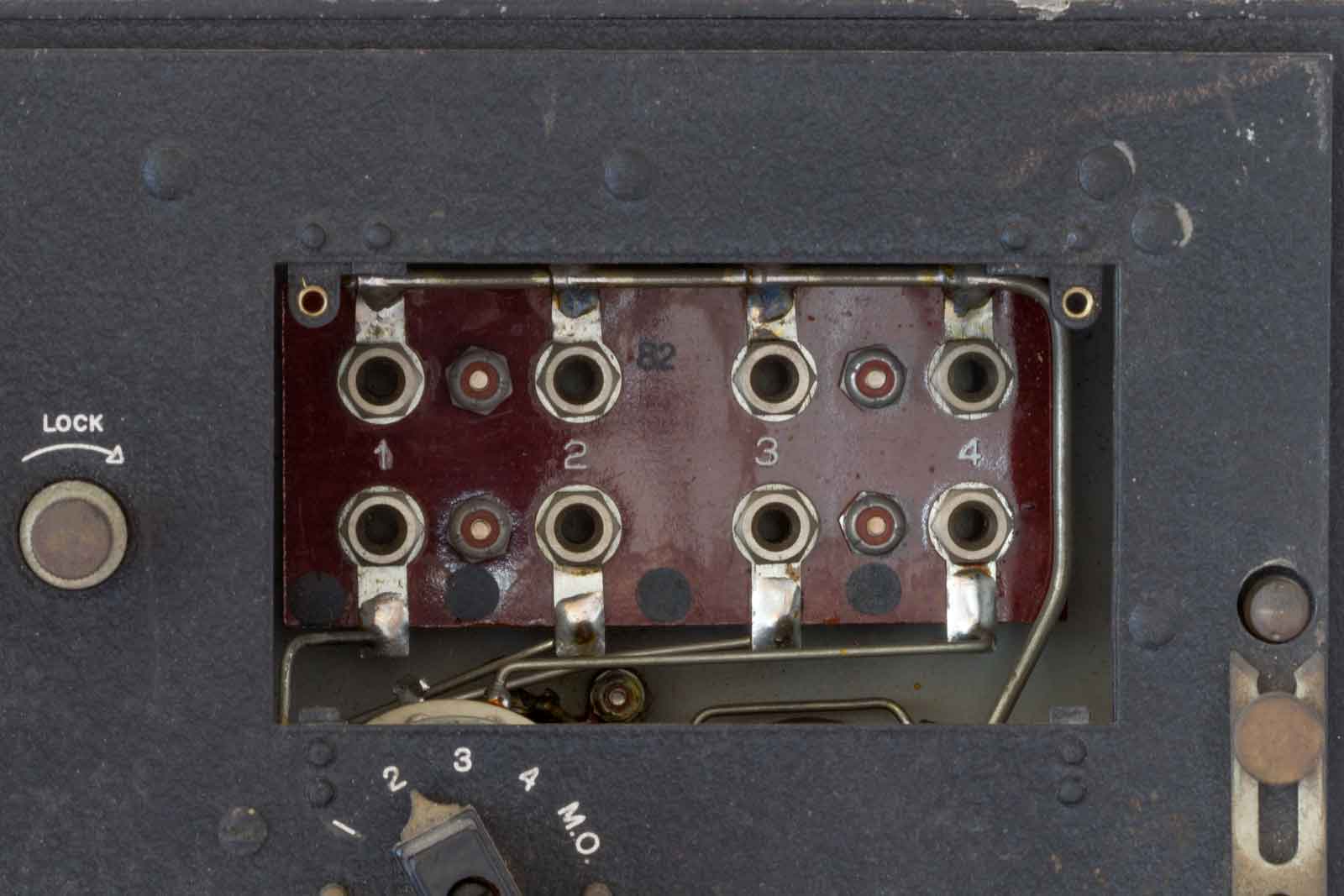

De entrees voor de vier kristallen.

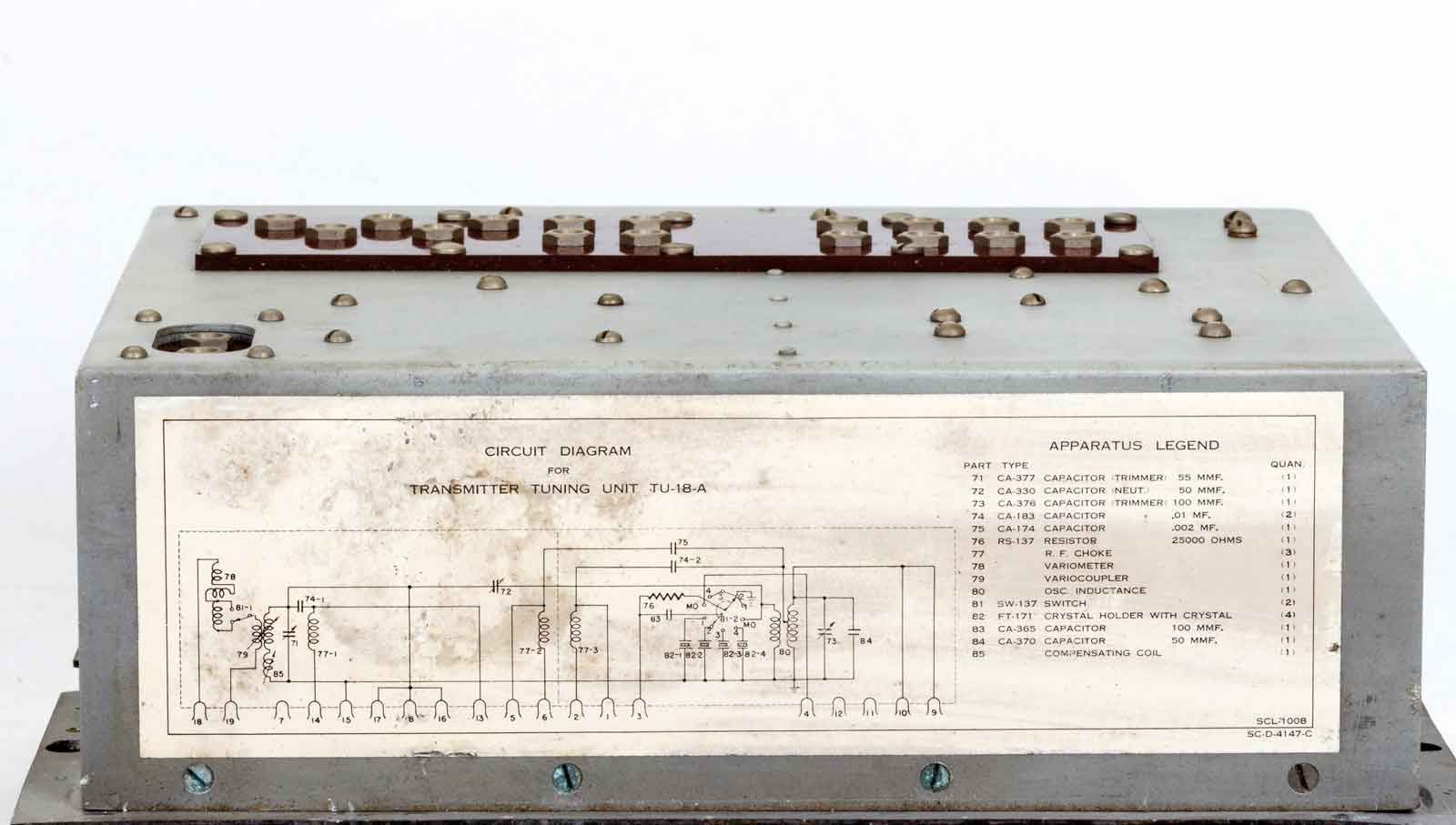

Het onderste deel van de Tuning Unit.

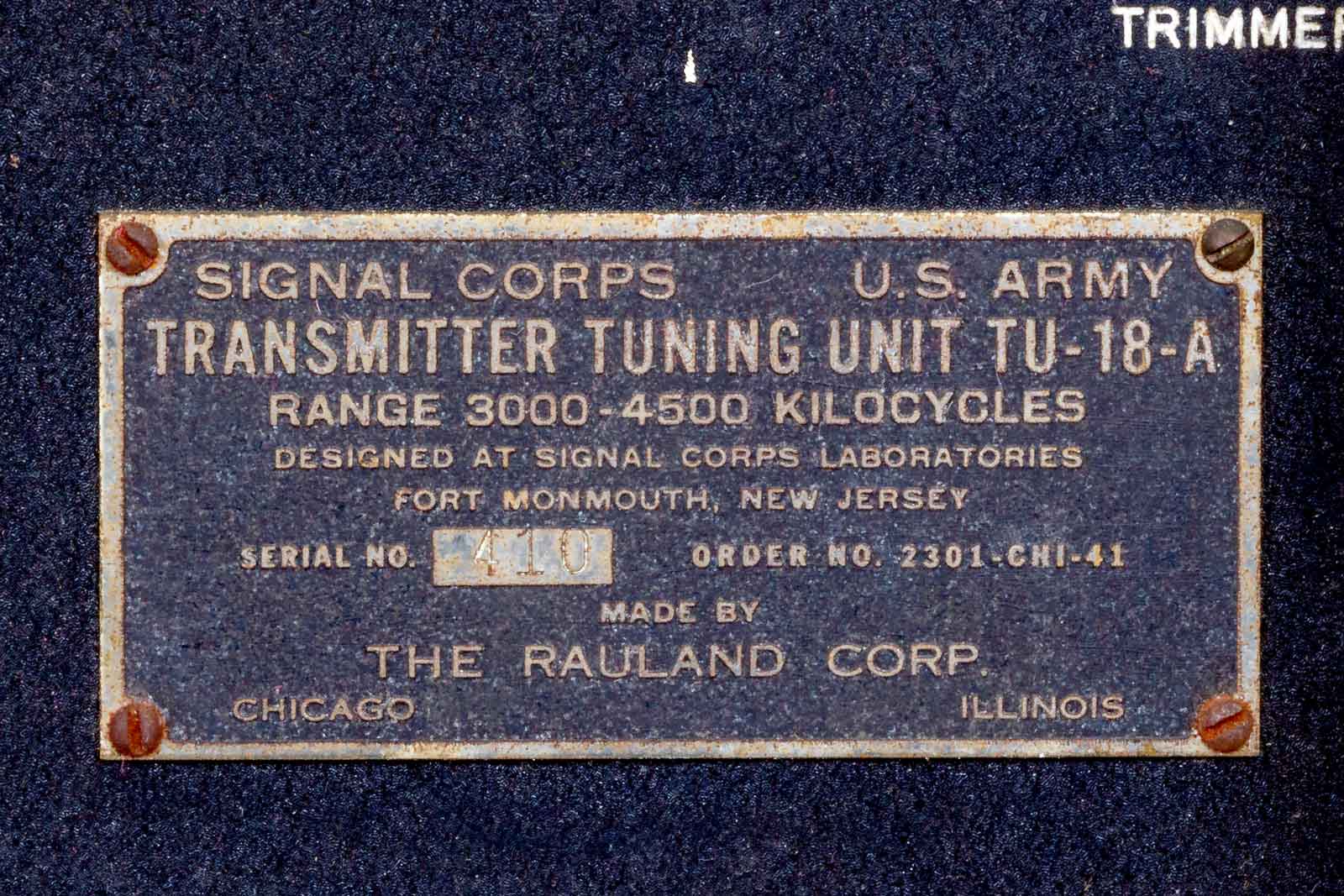

Ook de TU-18-A heeft het zelfde serienummer als de zender zelf.

De bovenkant van de unit.

In zo'n TU-box bevind zich de tankkring van de eindtrap (links) met antenneaanpassing en rechts de oscillatorkring en alle af- en instellingspullen.

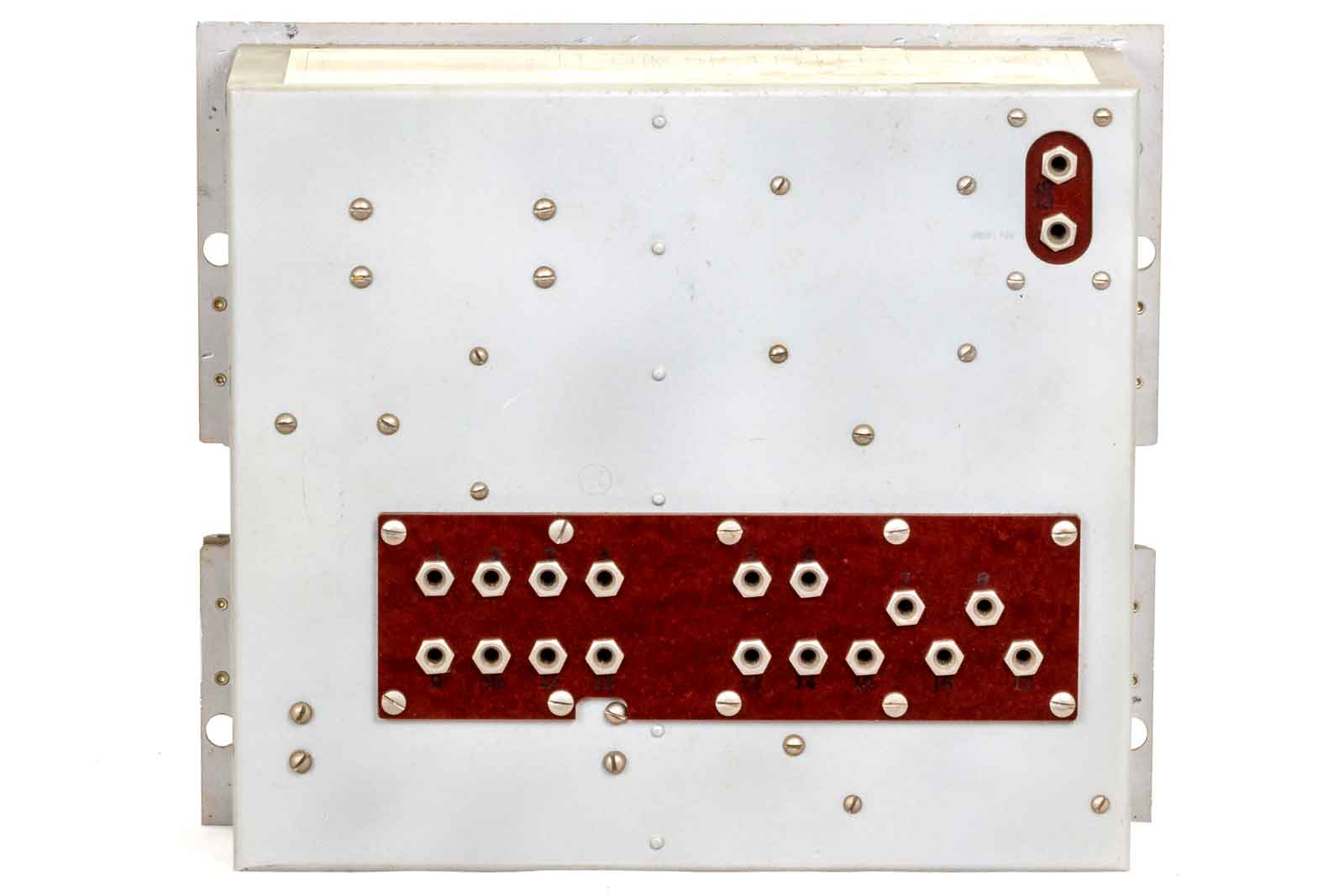

De achterkant van de TU-box, veel aansluitingen en vrij zwaar om het ding er in te zetten of er uit te halen.

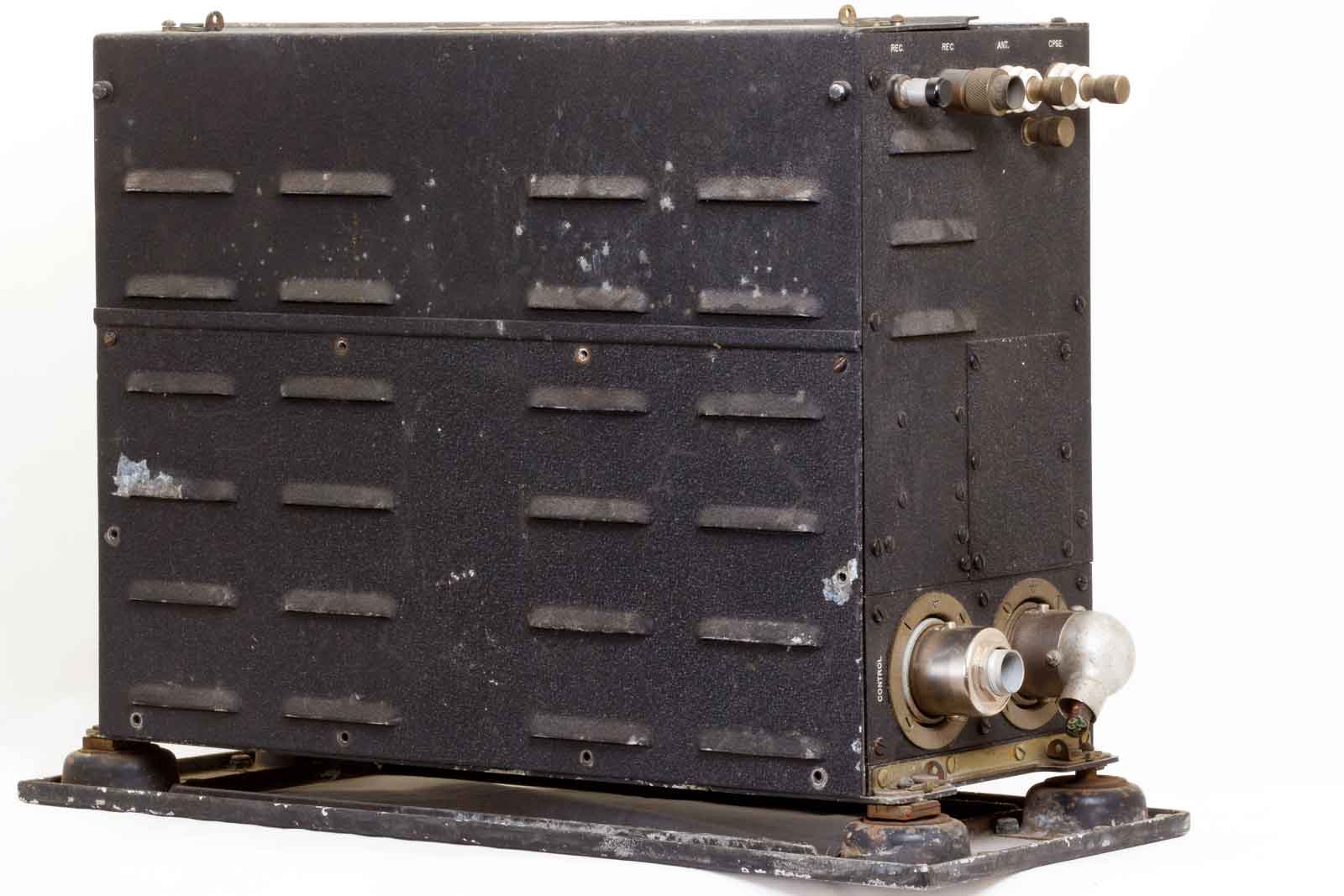

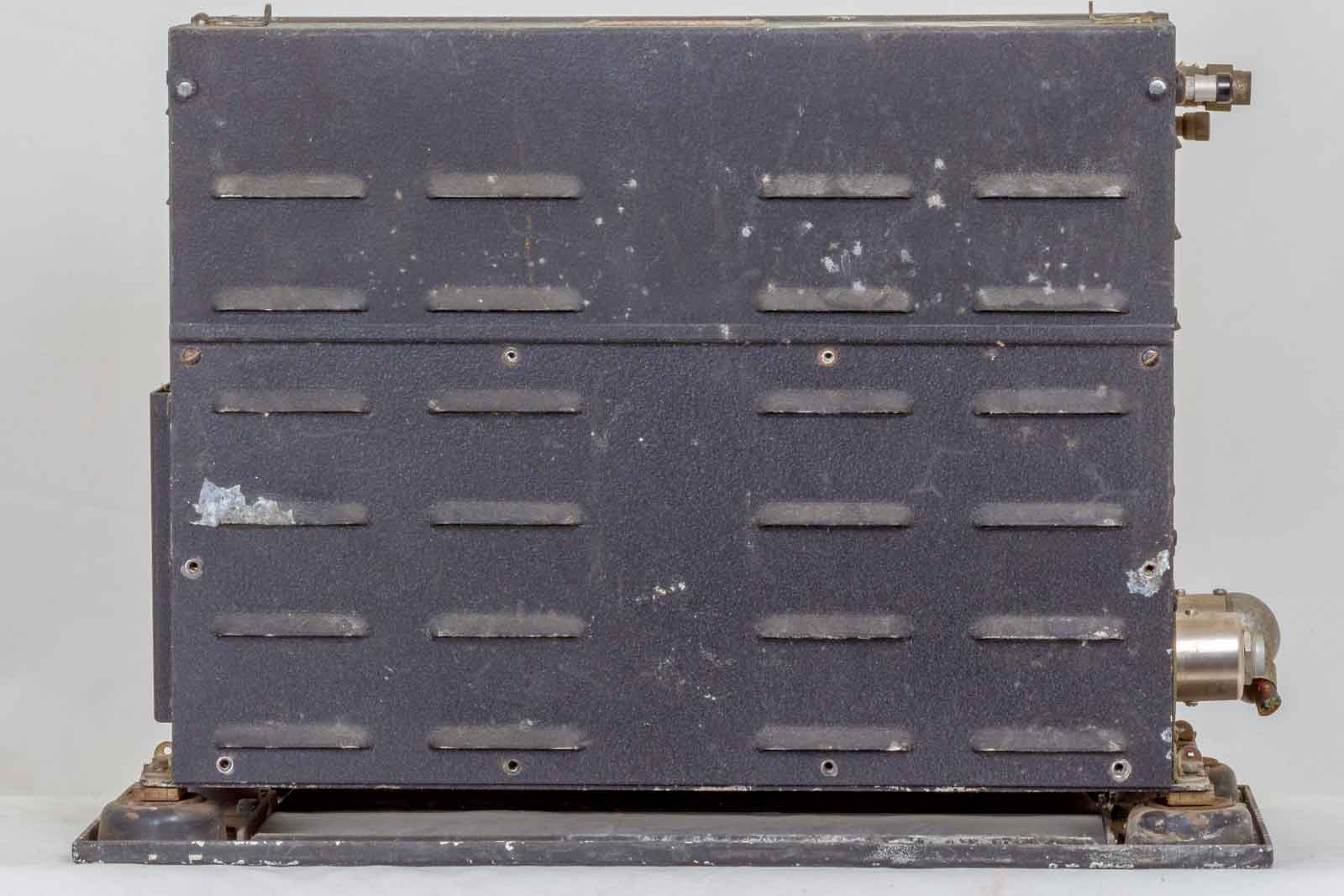

Achterkant van de zender met linker zijkant.

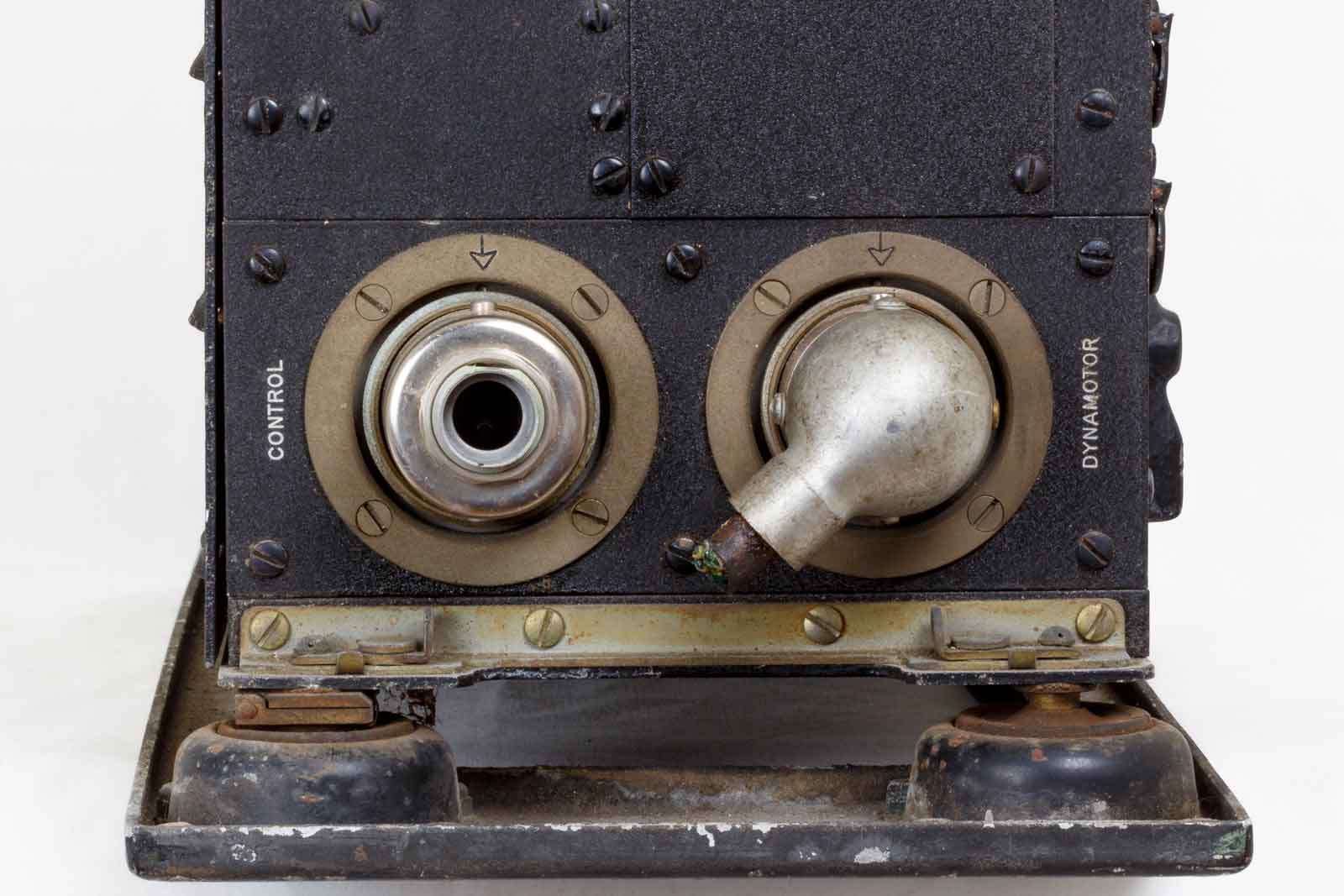

De twee aansluitingen , links de control die verbonden wordt met een BC-312 -ontvanger en rechts de aansluiting voor de dynamotor-unit die ik hier niet heb.

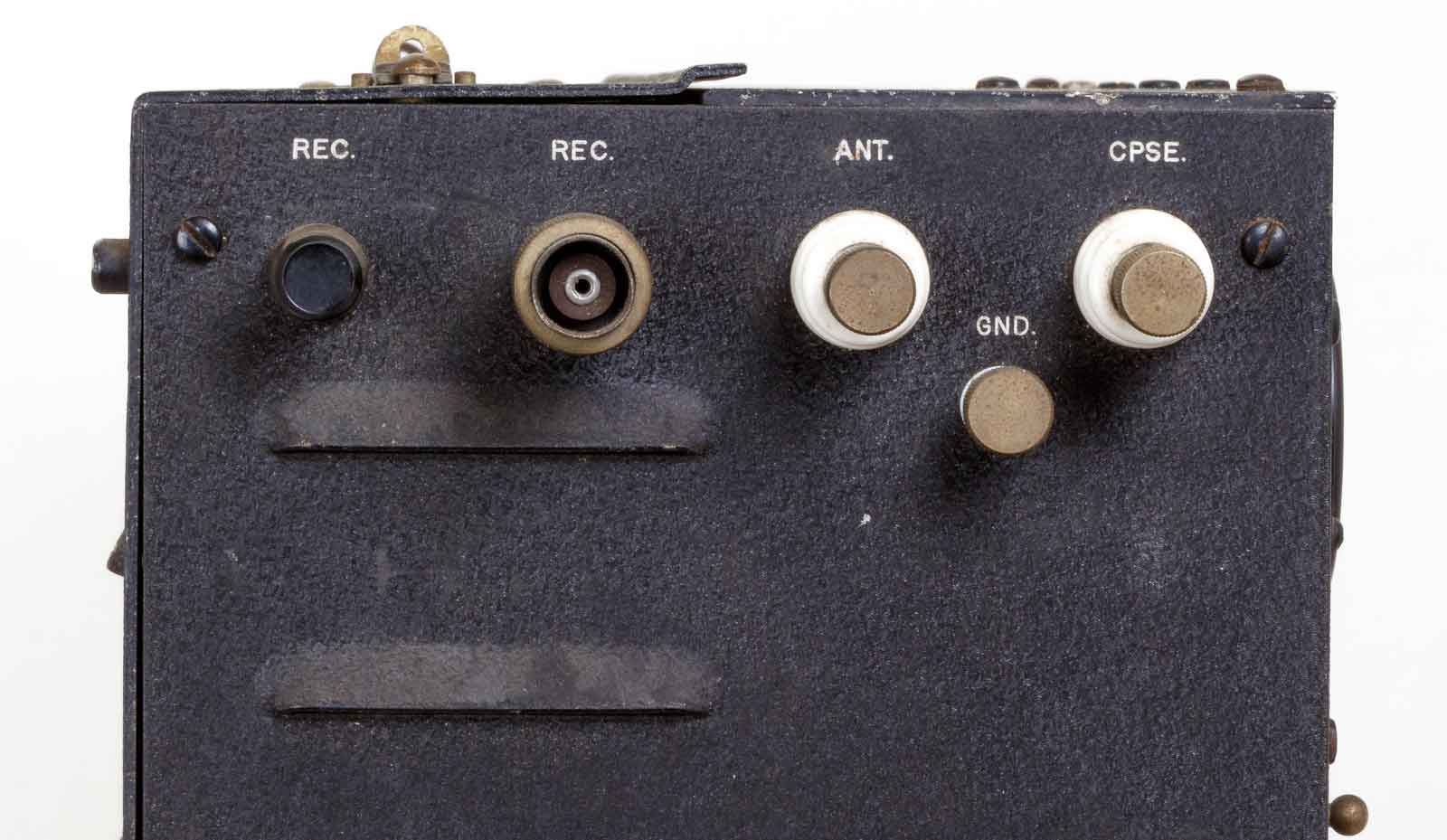

De antenne aansluiting voor de receiver. De aansluiting voor de antenne en CPSE (CounterPoise) en nog een Ground-aansluiting.

De gehele achterkant. Er zijn twee afdekplaten, een voor de buizen (boven) en een voor de rest van de zender. De Shockmount is een FT-173. Er kon ook nog een shockmount aan de bovenzijde gemonteerd worden, de FT-172.

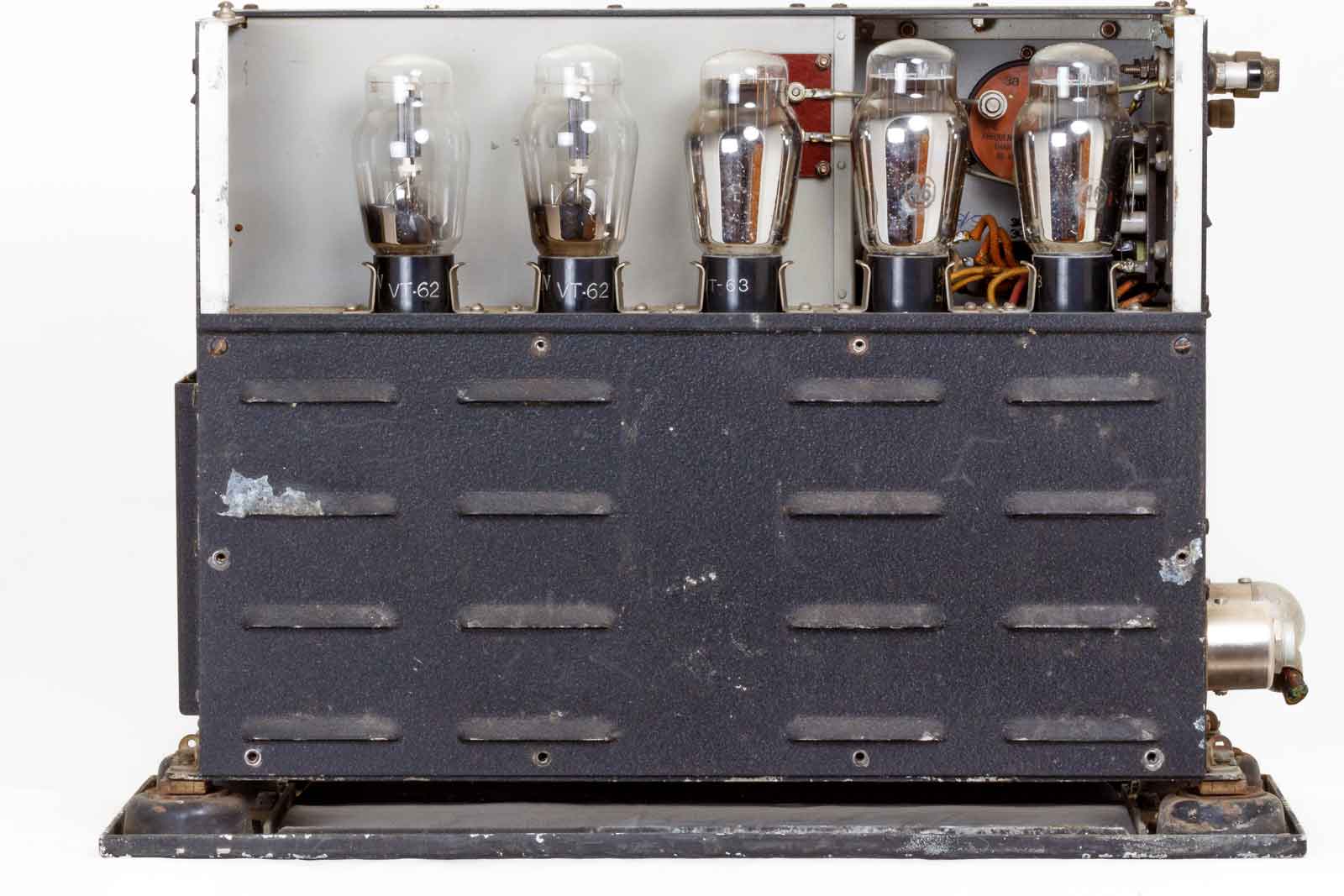

De bovenste plaat verwijderd. De vijf buizen , links de VT-62's , de PA-eindbuis en de oscillator. Rechts drie VT-63's voor de modulator.

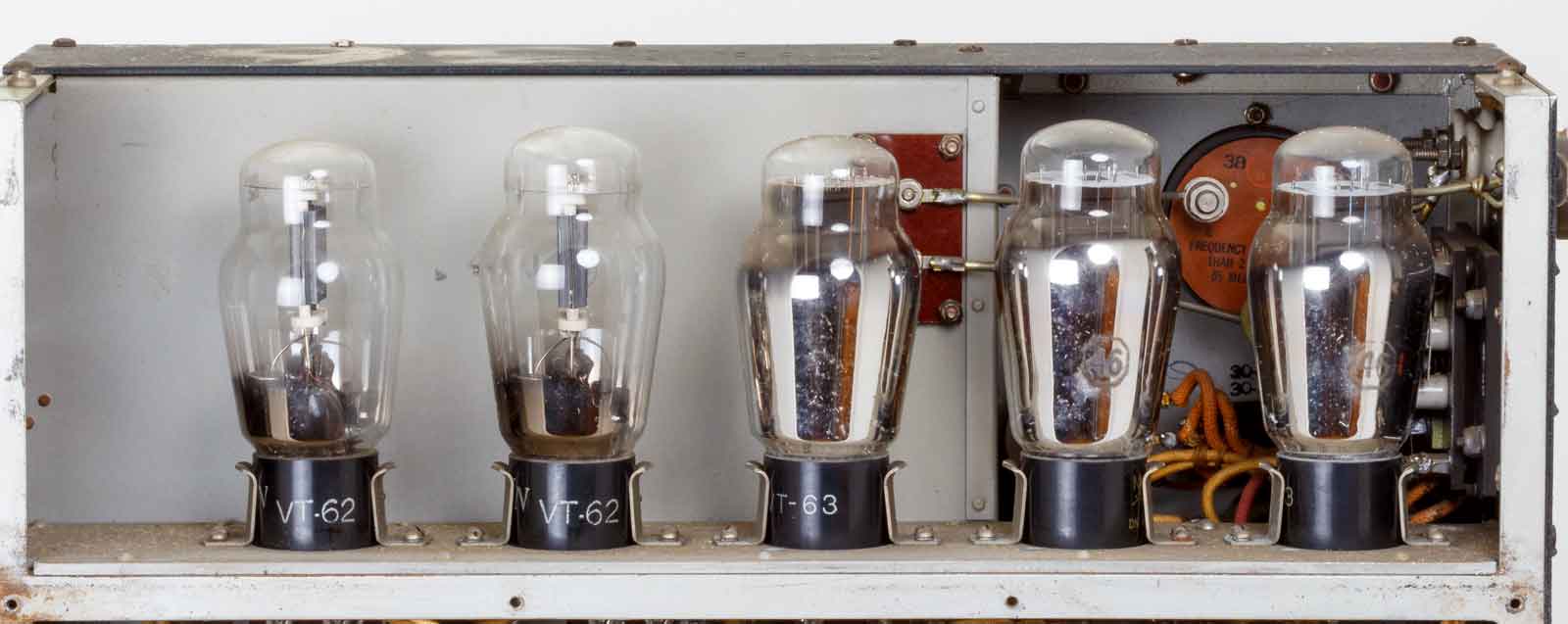

Nogmaals de buizen op een rijtje.

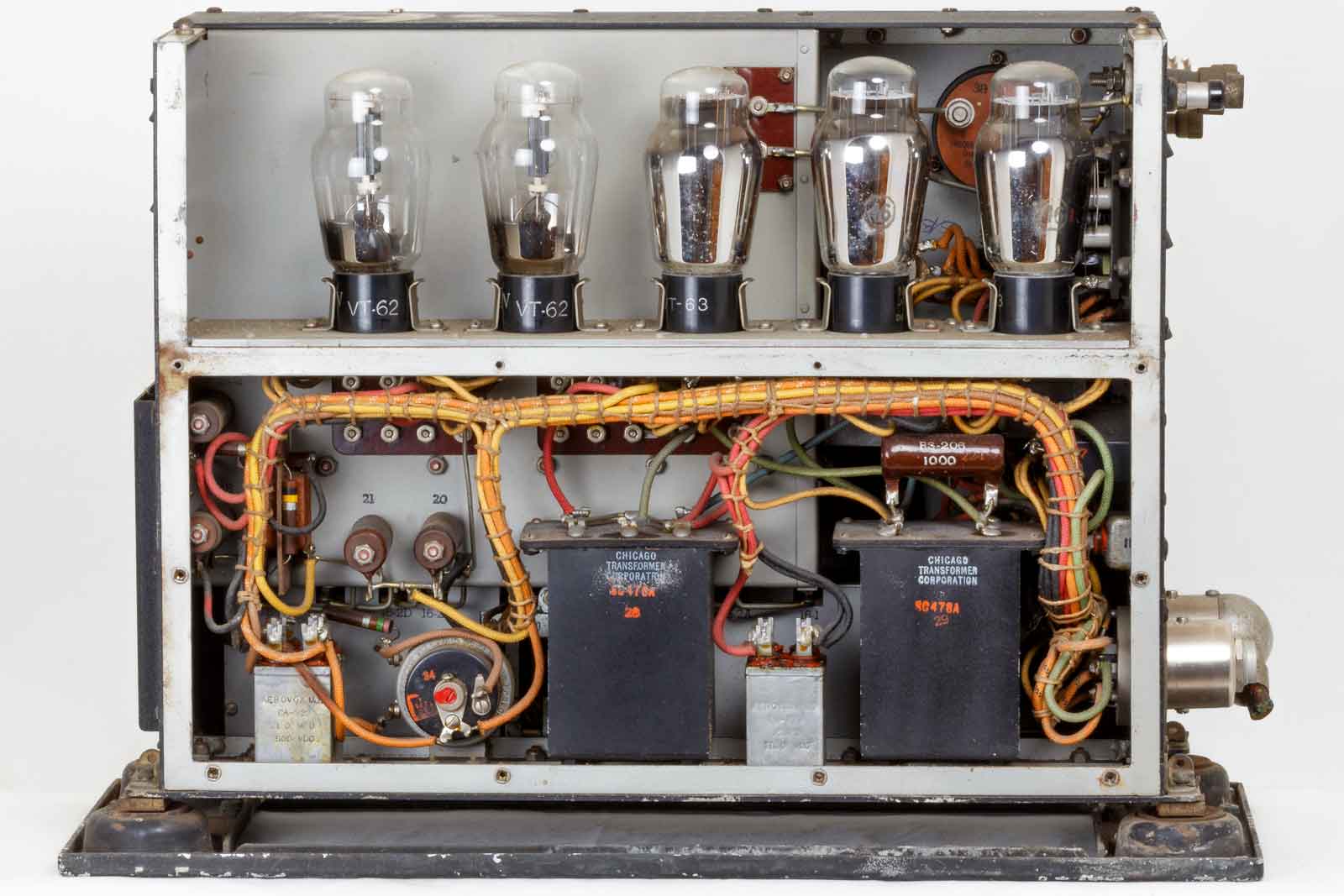

Alle plaatwerk verwijderd.

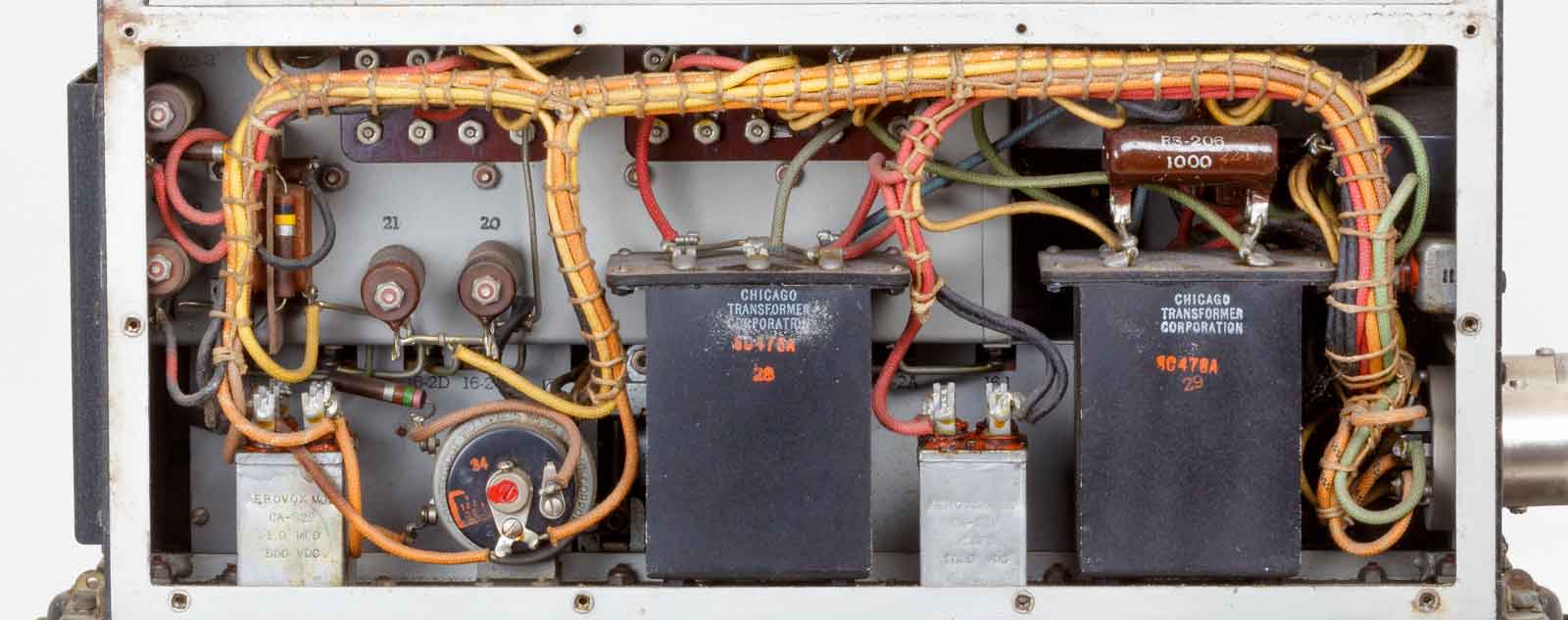

De zwarte blokken zijn de resp. de uitgangstrafo no. 28 (modulatietrafo) en de balansingangstrafo no. 29.

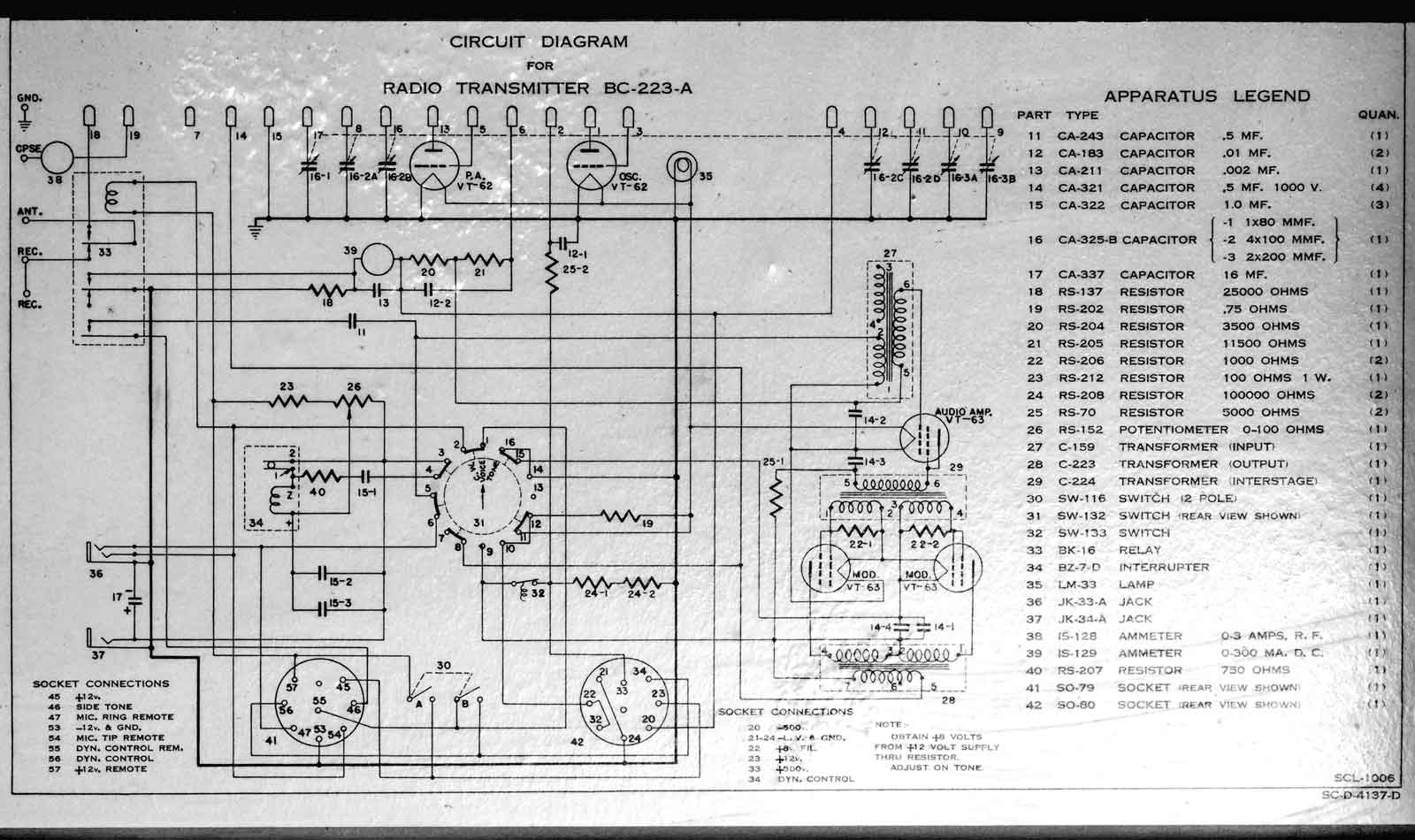

Het schema van de zender,  een MOPA met anodemodulatie.

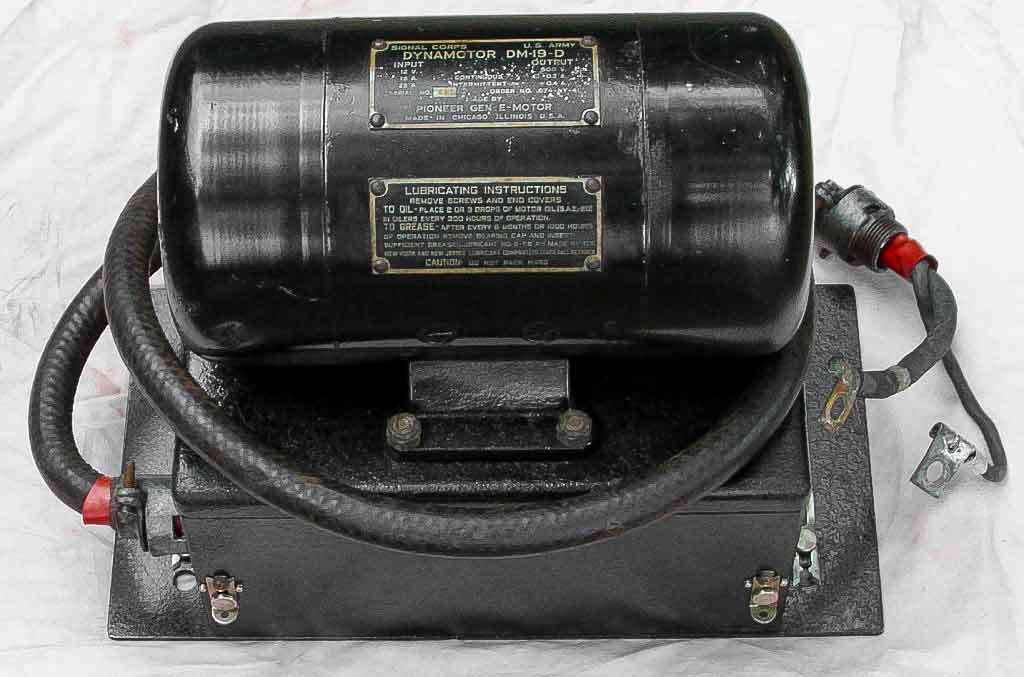

Dynamotor. Photo : http://www.tuberadio.com/robinson/museum/BC-223/

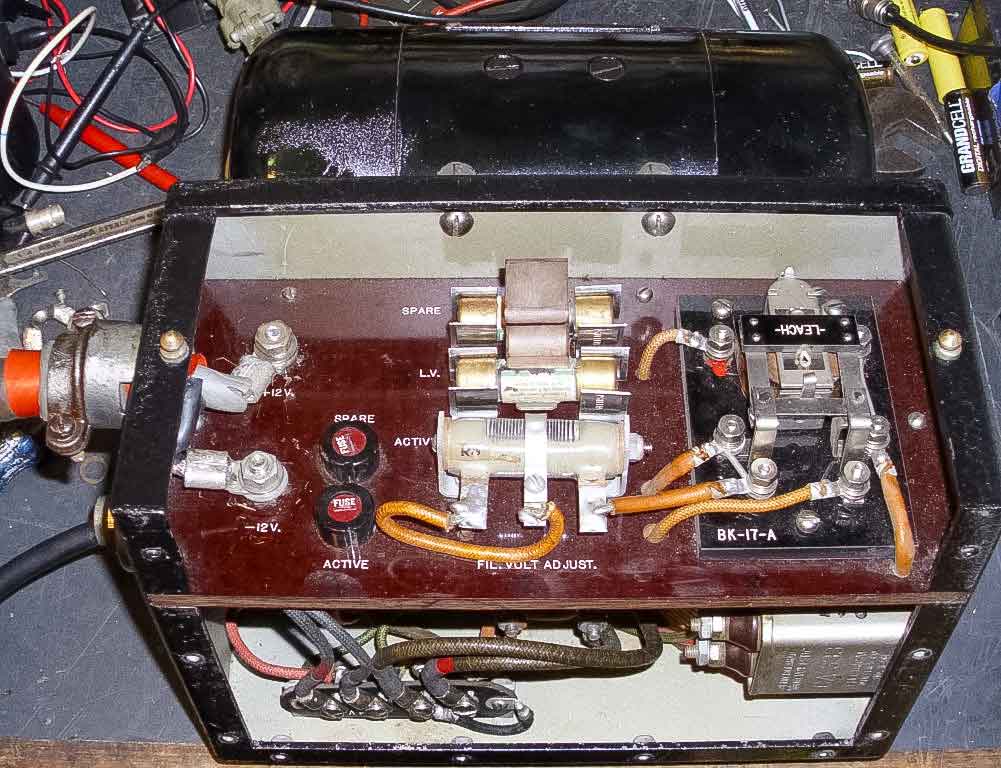

Dynamotor, zekeringen en instellingen. Photo : http://www.tuberadio.com/robinson/museum/BC-223/

Links de verbindingskabel tussen de zender en de Power Supply Unit. Rechts naar de BC-312.

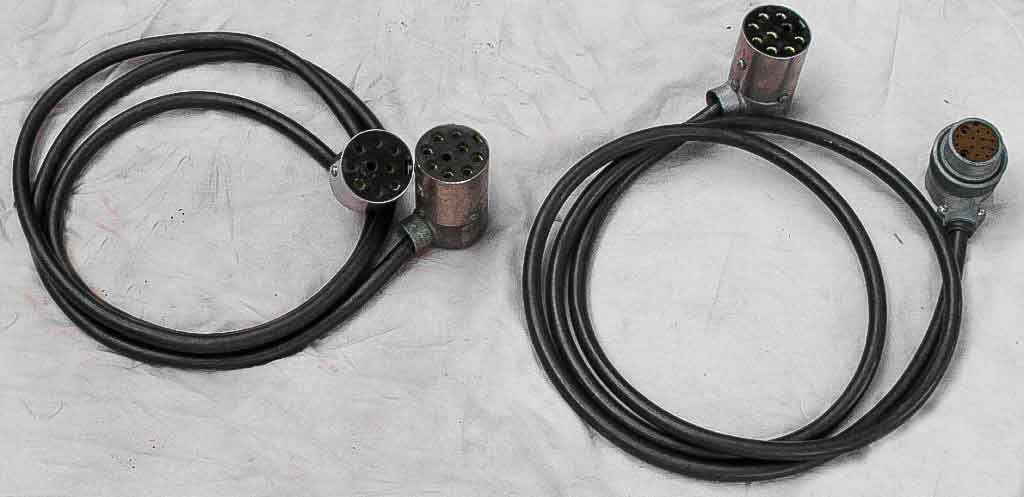

Kabels. Photo : http://www.tuberadio.com/robinson/museum/BC-223/





Technische informatie:

Instructieboek.

TM-11-310

TM-11-2714-1944

TM-11-272-Radiosets SCR-210 en SCR-245
