BC-312



De BC-312-M, een HF-ontvanger uit de series BC-312, - A,-C,- D,- E,- F, -G, -J,- L, -M, -N, -HX en- NX .
Maar ook familie van de BC-342, BC-314 en BC-344.
De BC-312-* is een accu gevoede HF-ontvanger, terwijl de BC-342-* uit het lichtnet gevoed wordt. De letters A t/m N werken met een spanning van 12 tot 14 Volts,
de toevoeging -HX en -NX duidt op 24 tot 28 Volts. ( Voor vliegtuigen)
De BC-314 is een MF-ontvanger, batterij gevoed en de BC-344 ook MF maar dan weer op het lichtnet. De lichtnet types werken op 100 tot 120 Volts AC.
Als antenne kan een Whip of een langdraad-antenne worden gebruikt.
De ontvanger werd hoofdzakelijk gebruikt voor veldinstallaties en in voertuigen. Heel sporadisch werden ze ook in vliegtuigen ingezet. Het gewicht bedraagt met dynamotor ca. 30 kg. waarvan alleen al de kast met mounting zeker 10 kg. weegt!

Door op de afbeeldingen te klikken verkrijgt u een vergroting in een apart venster.



1) Beschrijving

1) Schema's en bedrading

1) Documentatie



Beschrijving van de BC-312M.

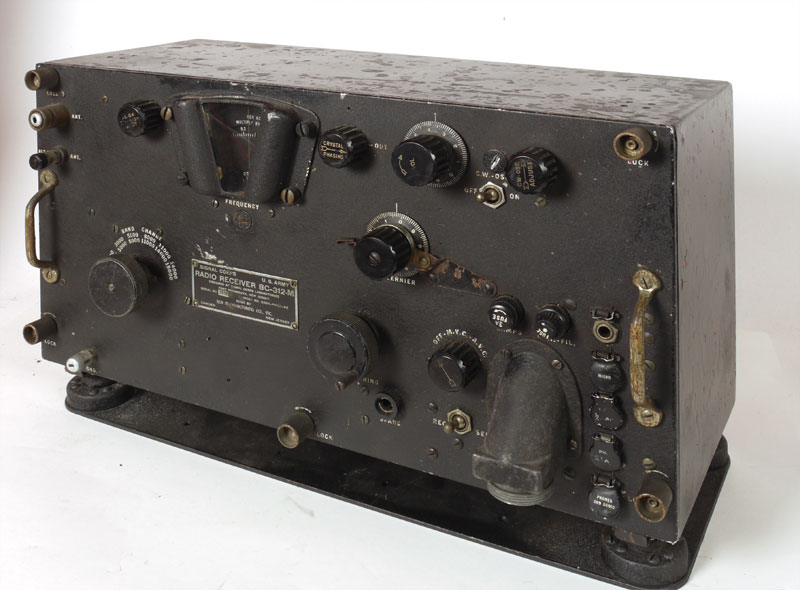

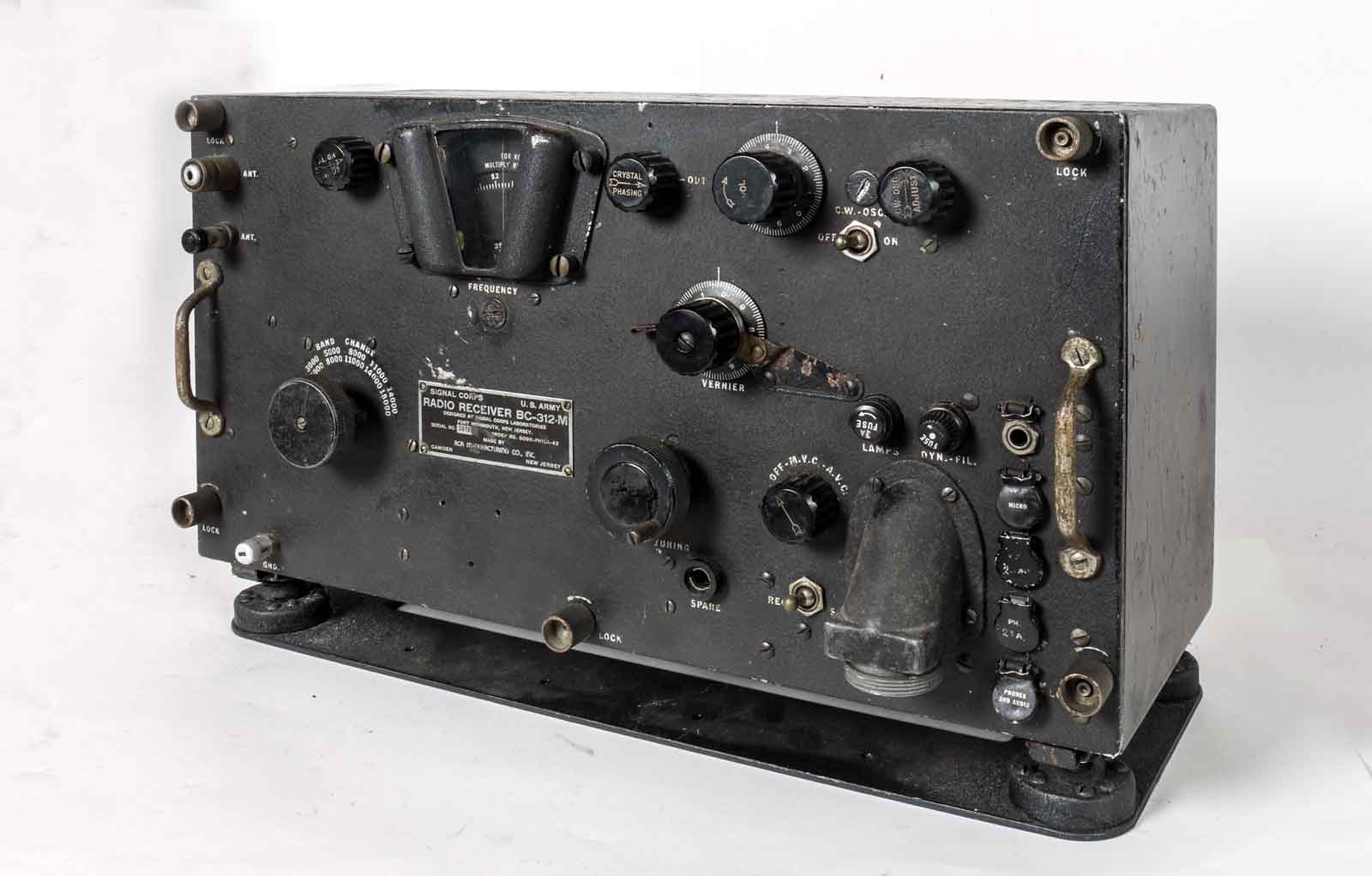

Totaal aanzicht van de loodzware BC-312

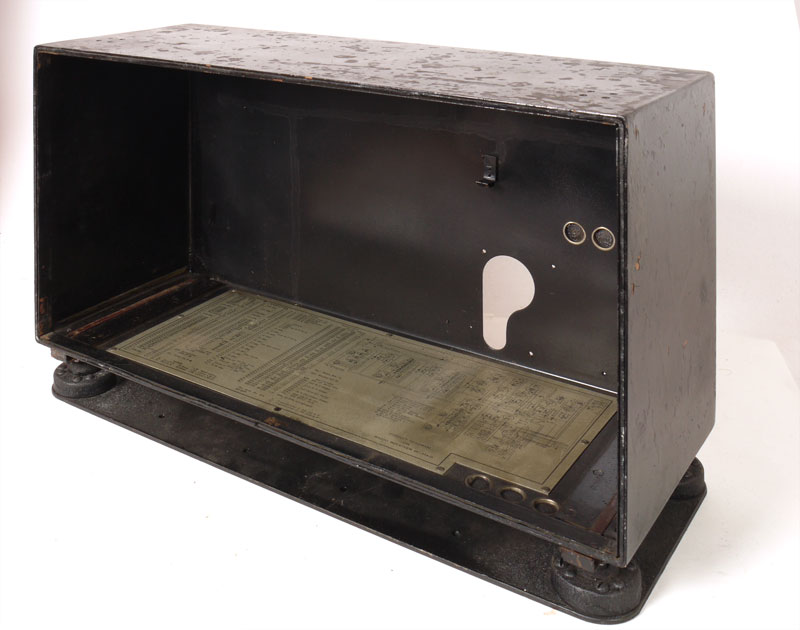

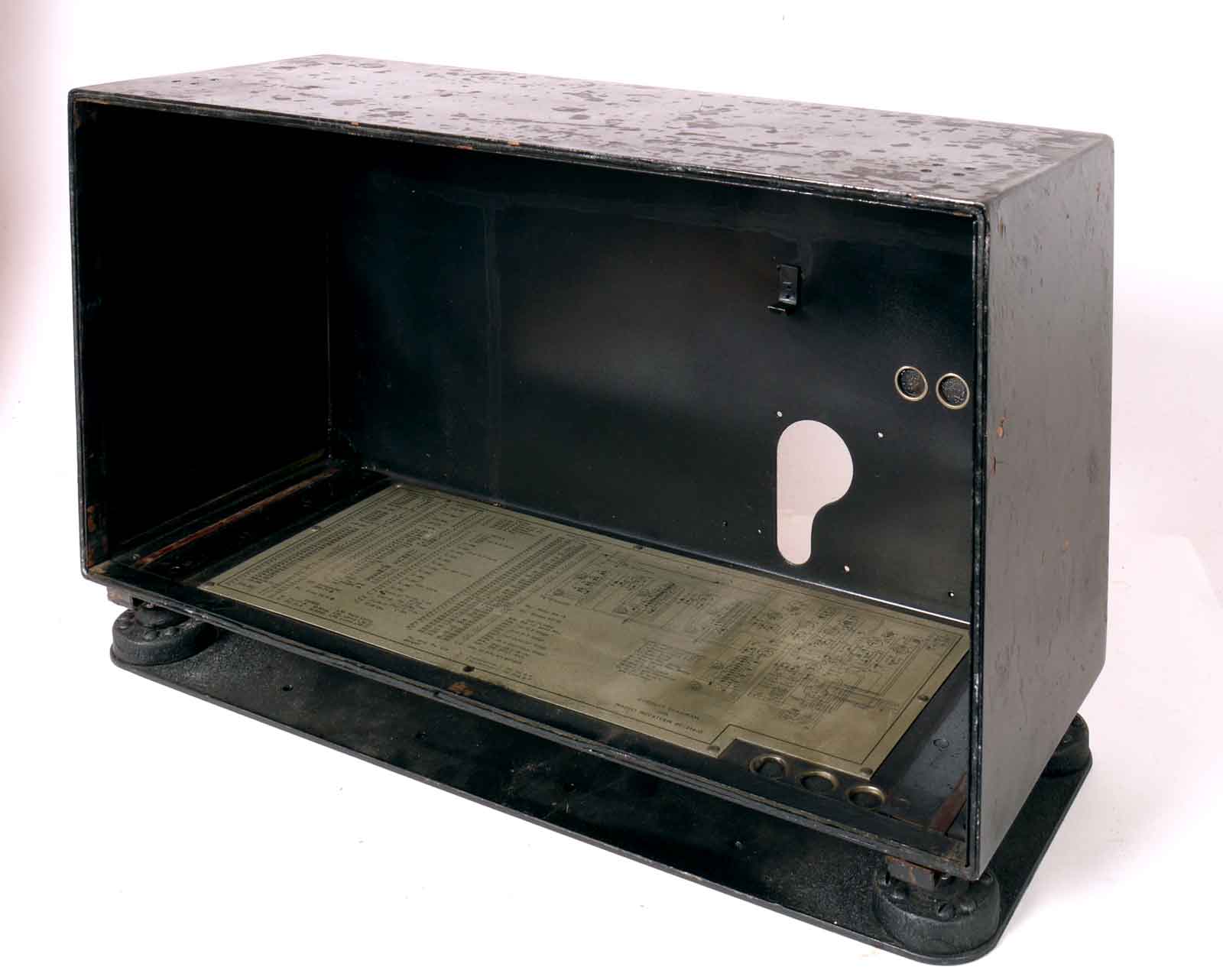

De lege kast op mounting. Het vreemd gevormde gat achter is voor de AC-uitvoering. De net-aansluiting en de aan/uit-schakelaar zijn hierdoor bereikbaar.


Het frequentie-bereik van de 312- en 342-types

Band Frequentie Bereik
A 1500 tot 3000 kc
B 3000 tot 5000 kc
C 5000 tot 8000 kc
D 8000 tot 11000 kc
E 11000 tot 14000 kc
F 14000 tot 18000 kc

Het frequentie-bereik van de 314- en 344-types

Band Frequentie Bereik
A 150 tot 260 kc
B 260 tot 450 kc
C 450 tot 820 kc
D 820 tot 1500 kc



De buizen en hun functies

Functie Buistype

1. RF versterker 6K7
2. RF versterker 6K7
Mengtrap 6L7
Oscillator 6C5
1. MF versterker 6K7
2. MF versterker 6K7
3. MF versterker en detector 6R7
LF-versterker 6F6
CW-oscillator 6C5

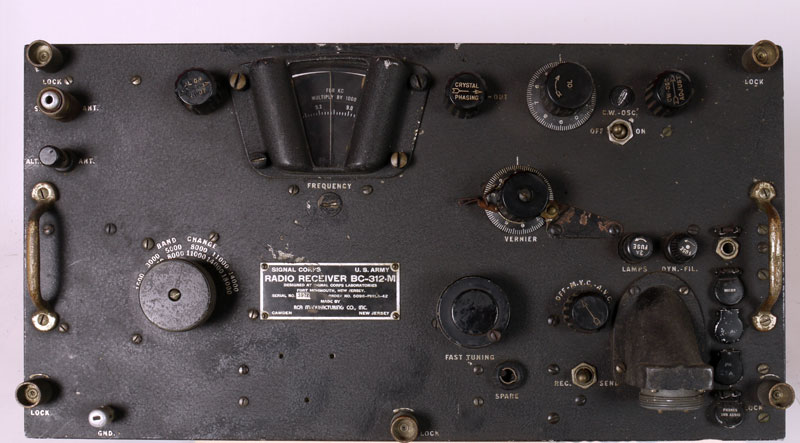

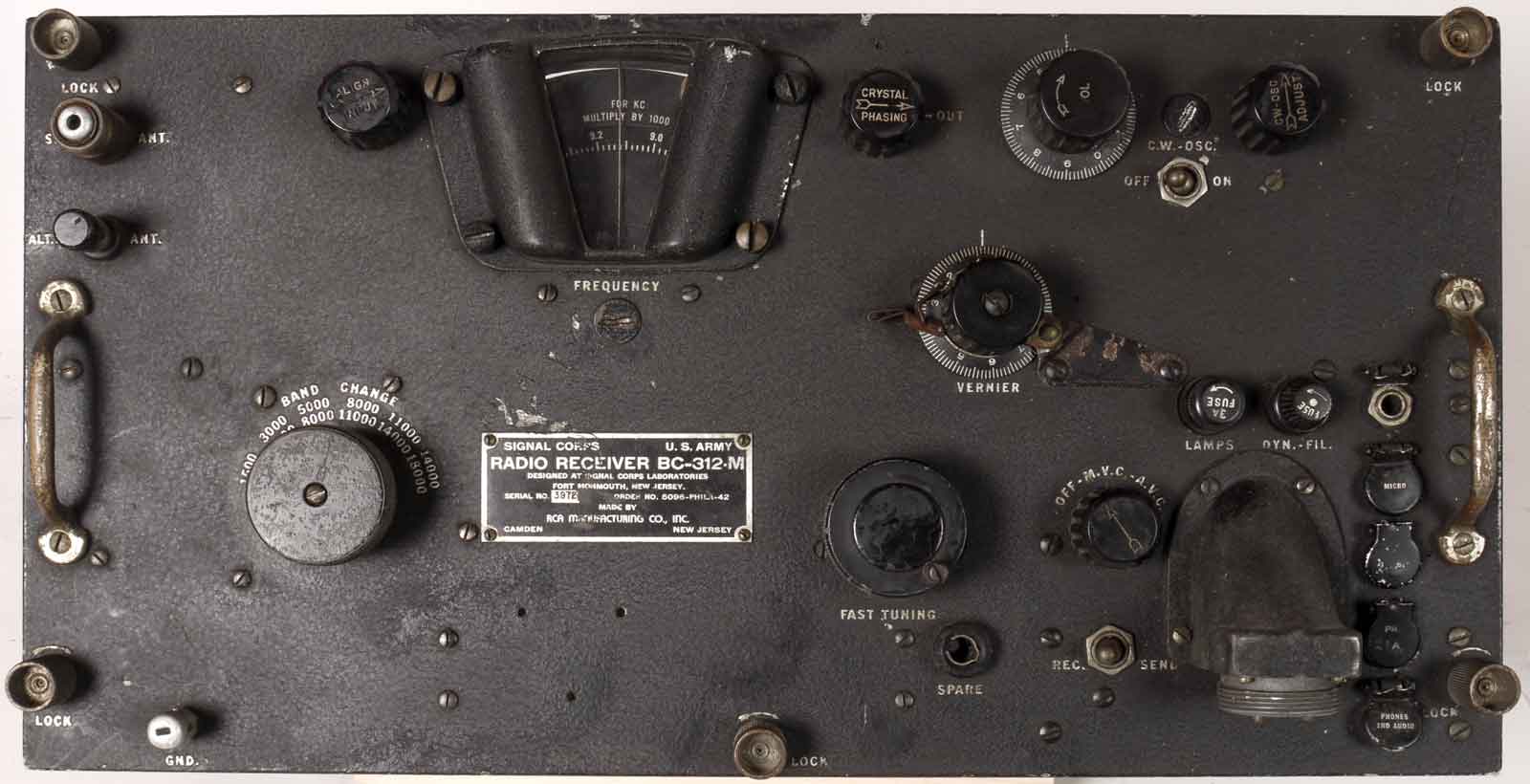

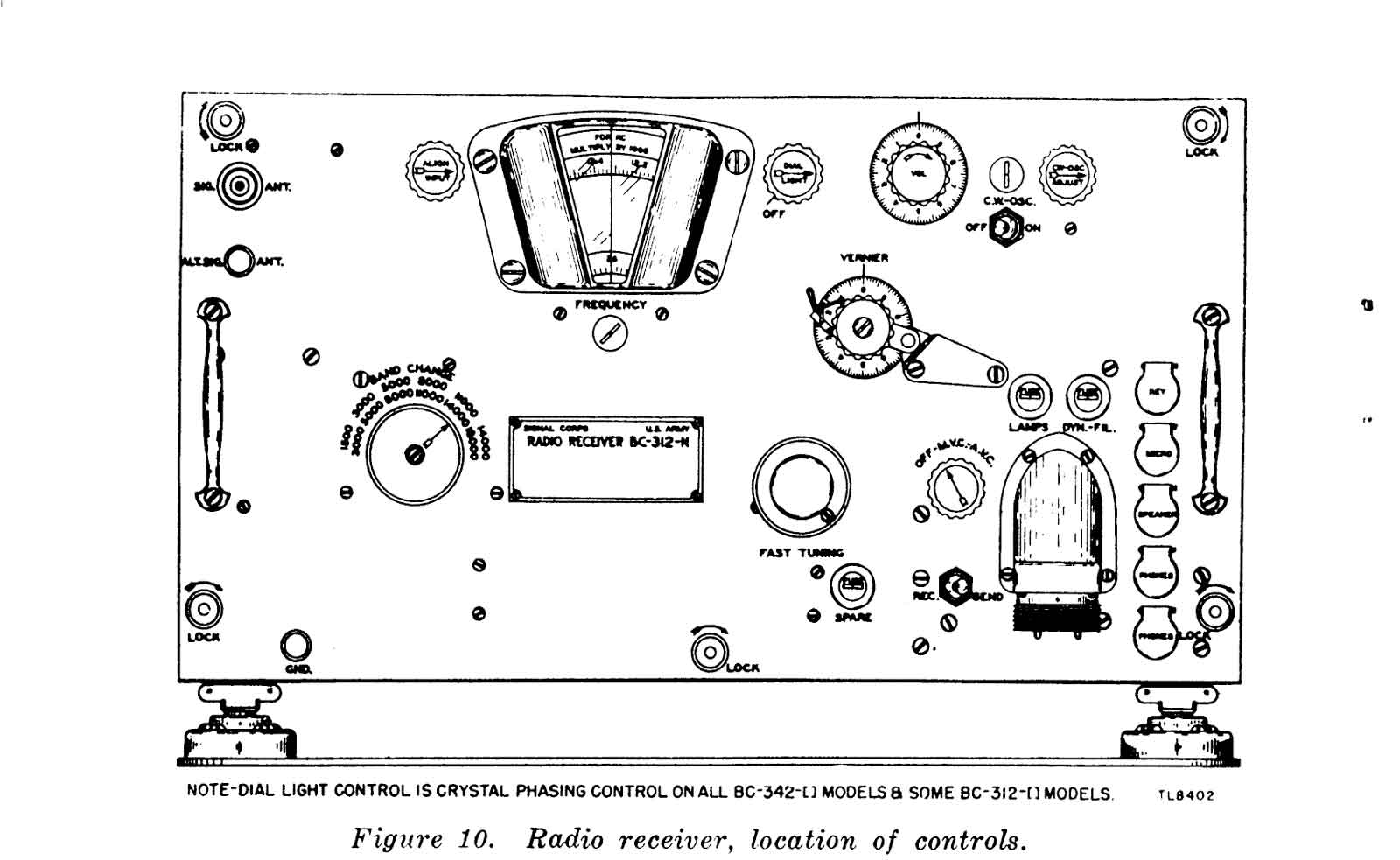

Het vooraanzicht met de bedieningselementen en aansluitingen.

Links boven de antenne-aansluiting, naast de schaal Antenne-aanpassing, de afstemschaal, dan de verlichtings-regeling van de schaal, in sommige types vervangen door Crystal Phasing-Control, dan de volumeregelaar. Rchts daar van de CW-aan/uitschakelaar met daar boven een deksel om de BFO-in te stellen en daar naast de BFO-afstemming.
Iets onder de volume-regelaar de fijn-afstemming.
Dan van links naar rechts de bereikschakelaar, het type-plaatje, de grove afstemming, dan de keuzeschakelaar aan/uit, AVC en MVC. De volumeregelaar bestaat uit twee gekoppelde potmeters, de ene voor LF-regeling en de andere voor de MVC-regeling. Dan komt de aansluiting van een grote plug die met een kabel in verbinding staat met een zender die tevens de voedingsspanning verzorgt bij de DC-gevoede types. De hele rits met klepjes afgedekte aansluitingen zijn van boven naar beneden: Seinsleutel, Microfoon, Luidspreker (LS-3) en twee aansluitingen voor hoofd-telefoons (HS-30). Verder zijn er nog een drietal zekeringhouders waarvan er een als reserve-zekeringhouder wordt gebruikt.
De uitdrukking "Second audio"is wat verwarrend. De LF-versterker van de ontvanger bestaat uit twee trappen. Bij vroegere uitvoeringen werd via een transformator het LF-signaal uitgekoppeld naar de First-audio-aansluiting, die was hoogohmig en de secod-audiouitgang was met de luidsprekeruitgang verbonden en laag-ohmig. Bij de latere uitvoeringen werd de uitgang van de eerste LF-trap gebruikt om via de grote connector het Side-toon-signaal van de zender in de LF-eindtrap van de ontvanger te koppelen. Alle uitgangen van de audio waren nu parallel geschakeld en laag-ohmig.

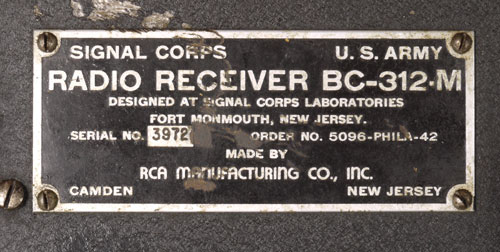

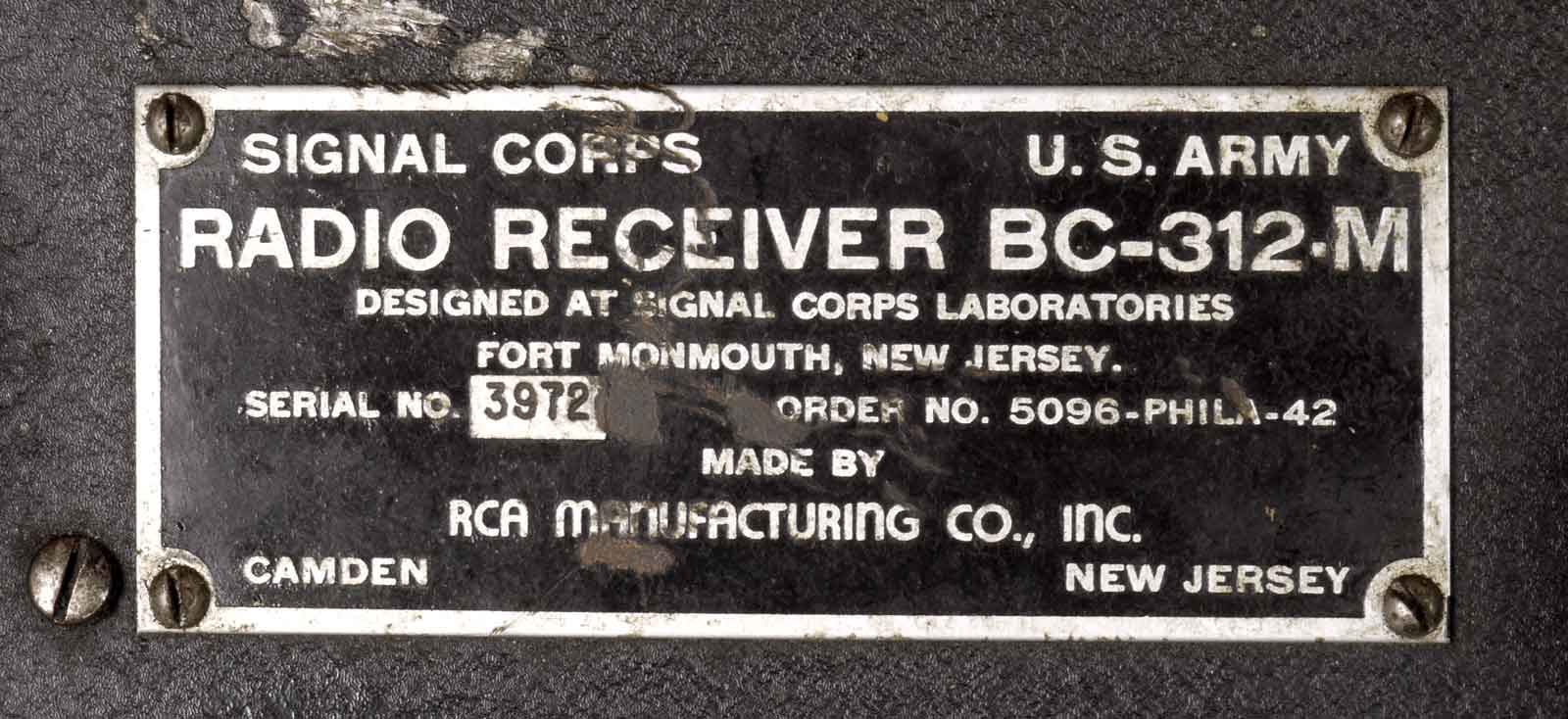

Het type-plaatje, dit exemplaar is in 1942 gemaakt door RCA. Het is een BC-312-M. Voor de preciese beduiding van de suffix verwijs ik U naar TM-11-850.

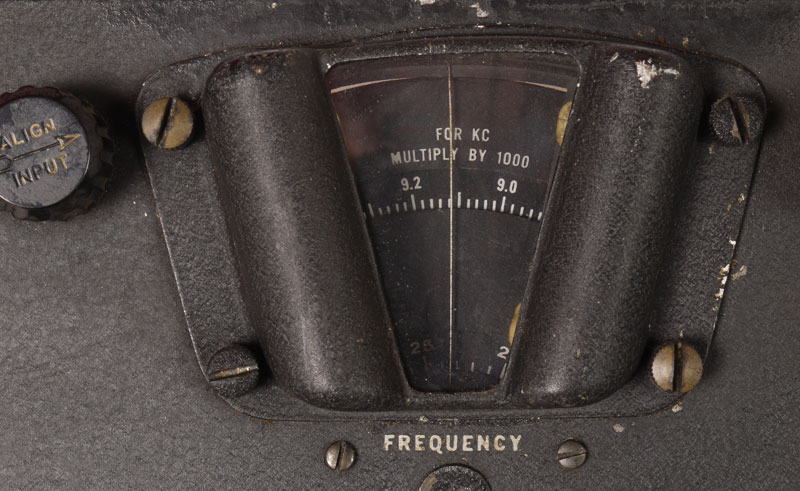

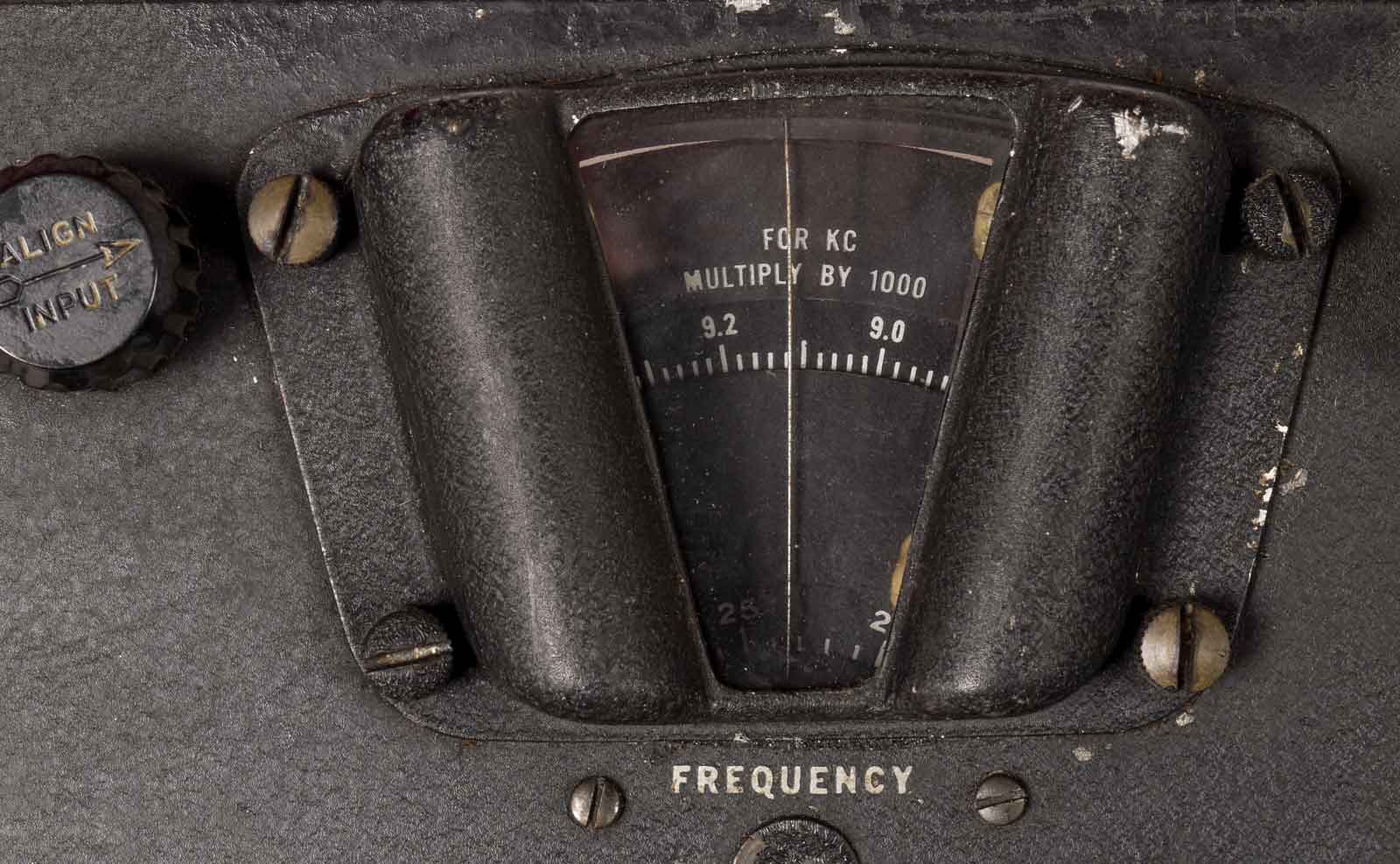

De schaal met links daarvan de antenne aanpassing.

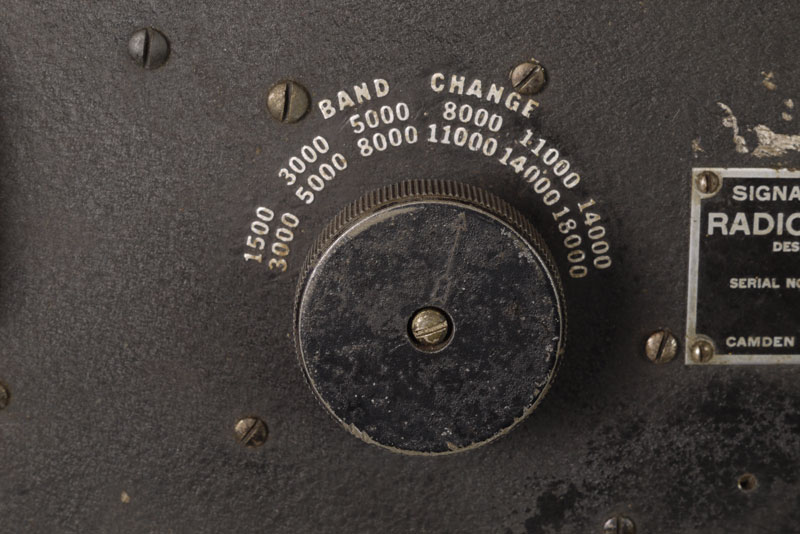

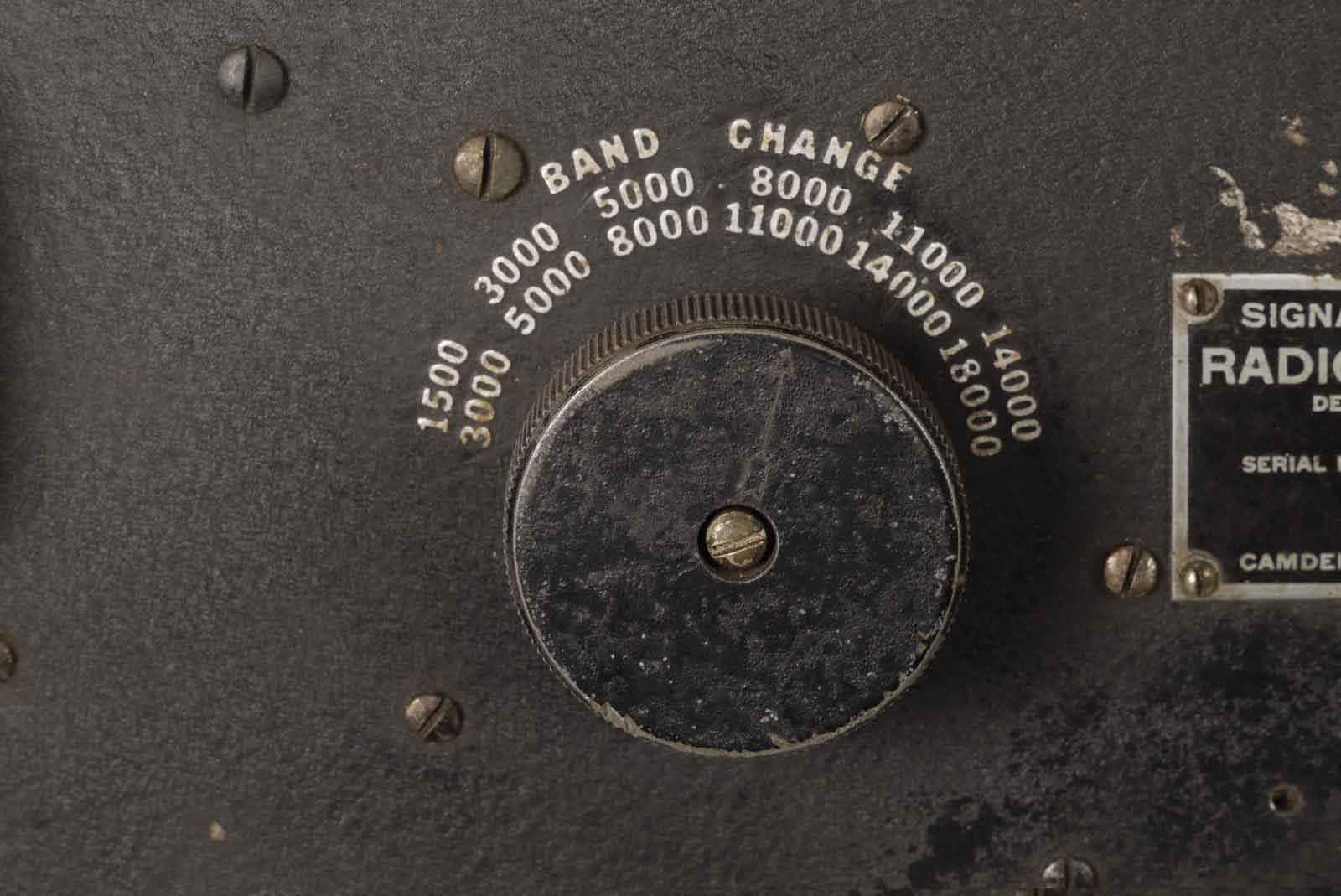

De bandschakelaar.

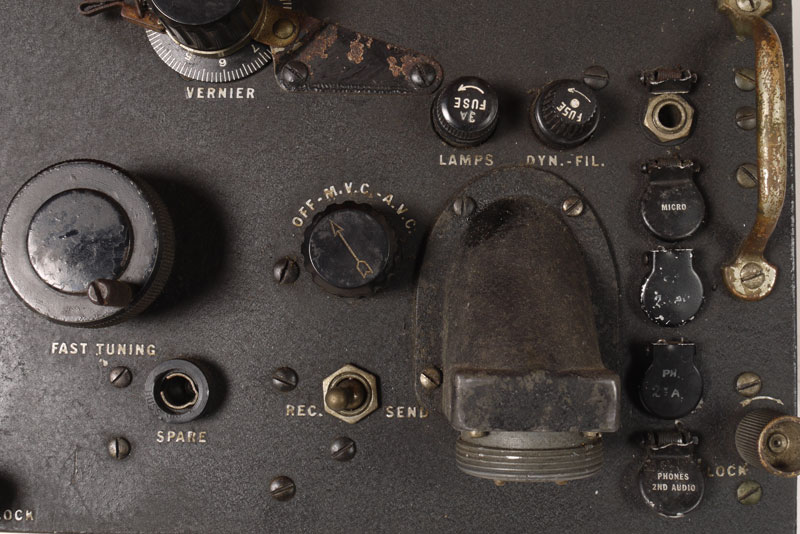

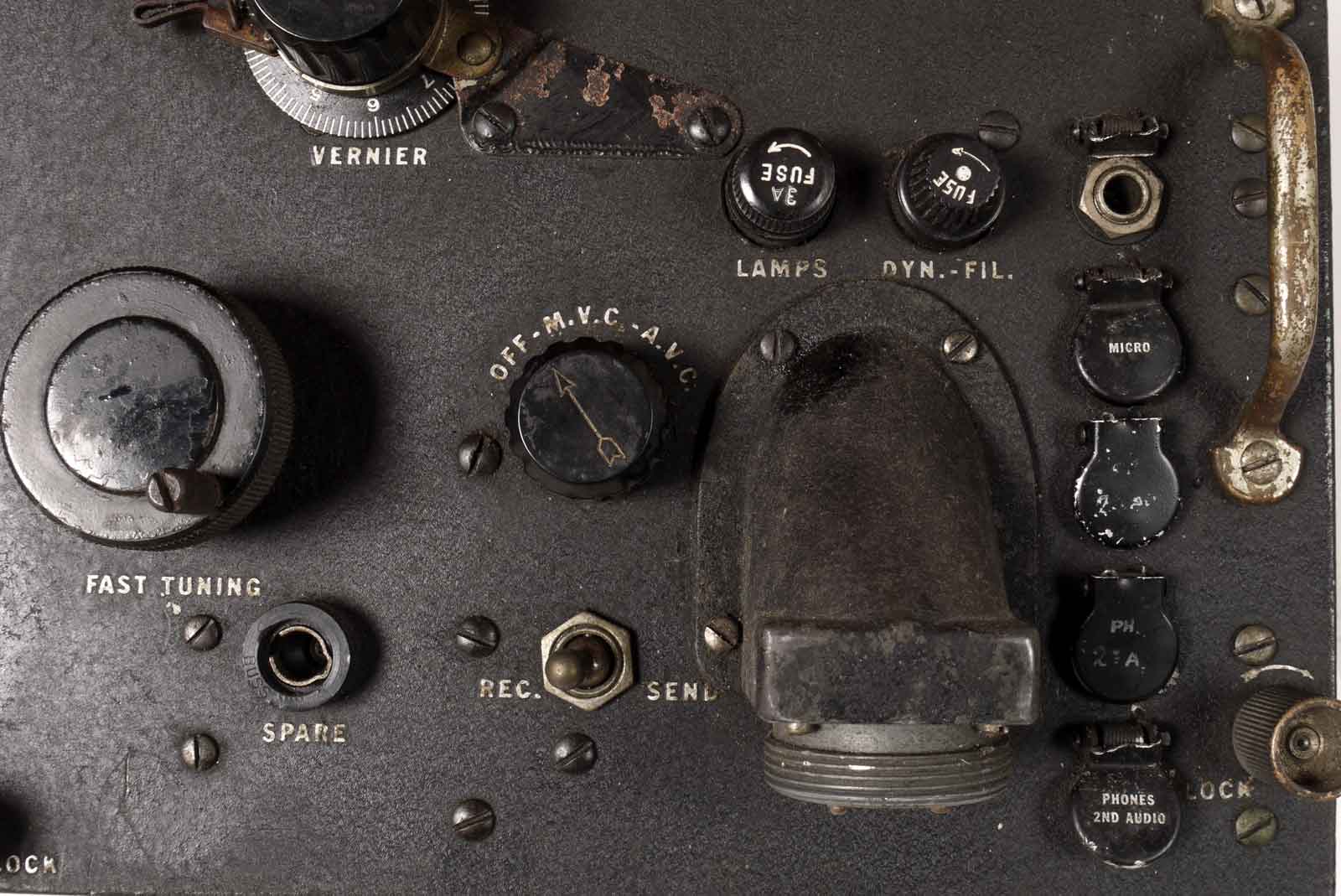

Diverse knoppen en aansluitingen.

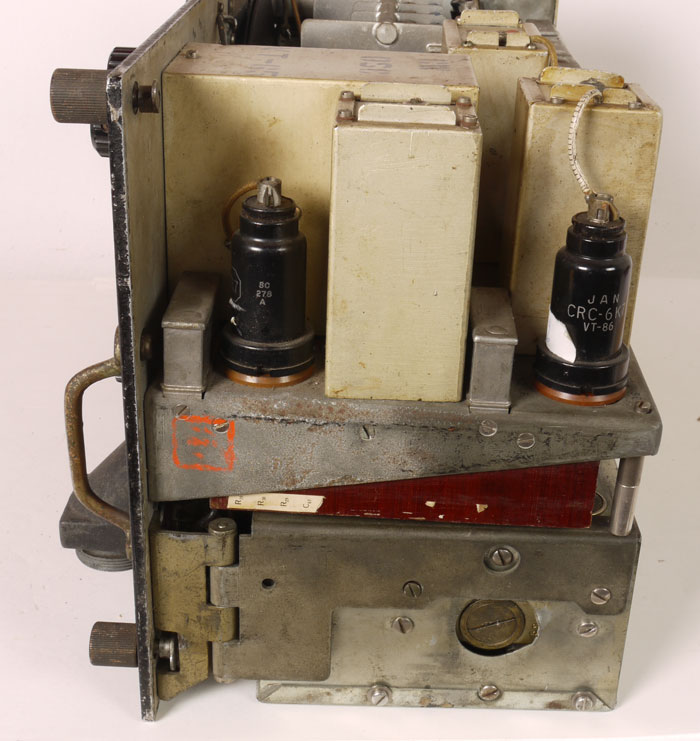

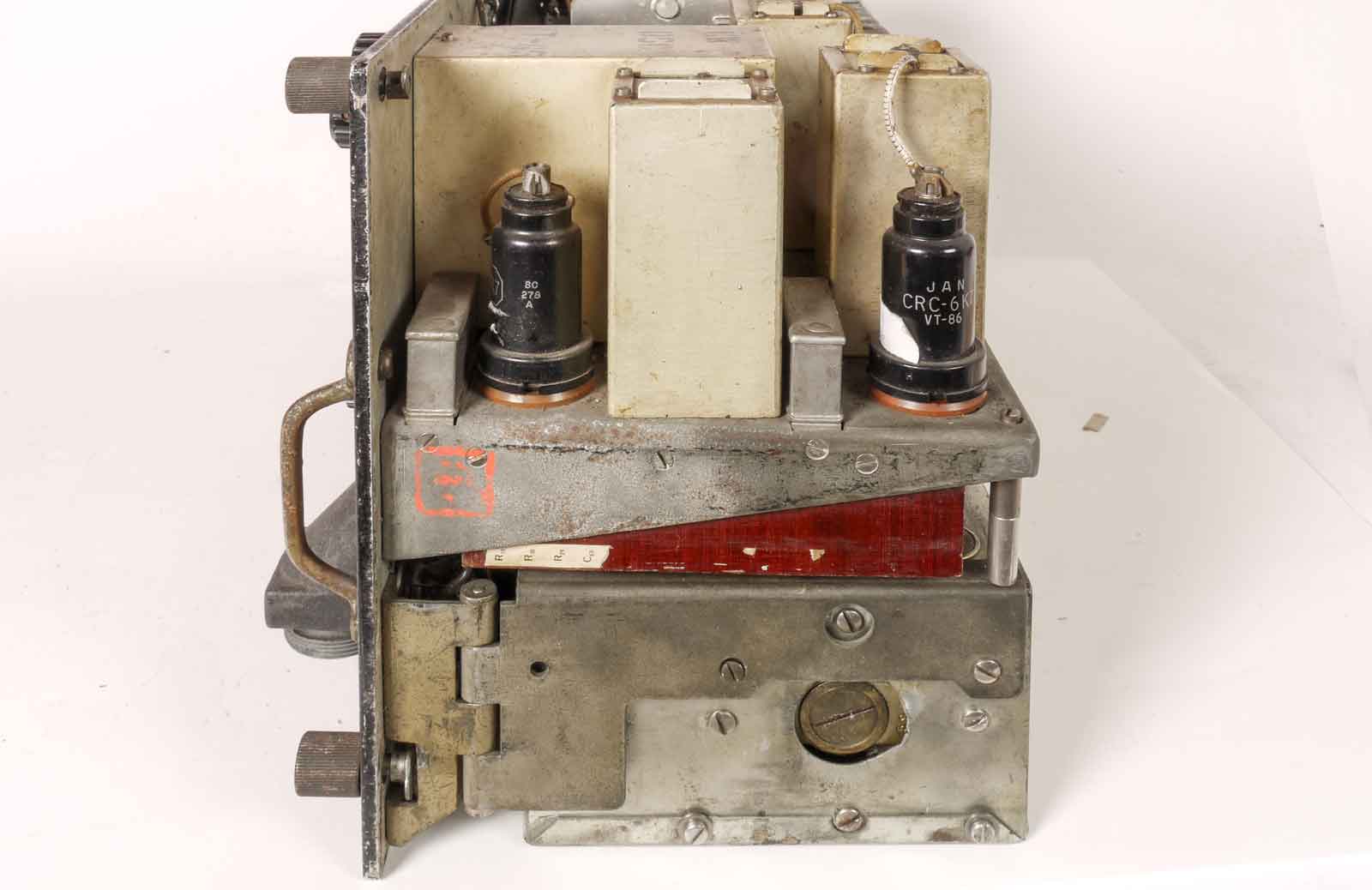

De rechterkant van de ontvanger met onder de dynamotor en boven links de buis van de tweede detector en eerste audio en rechts de 2. MF-versterker.

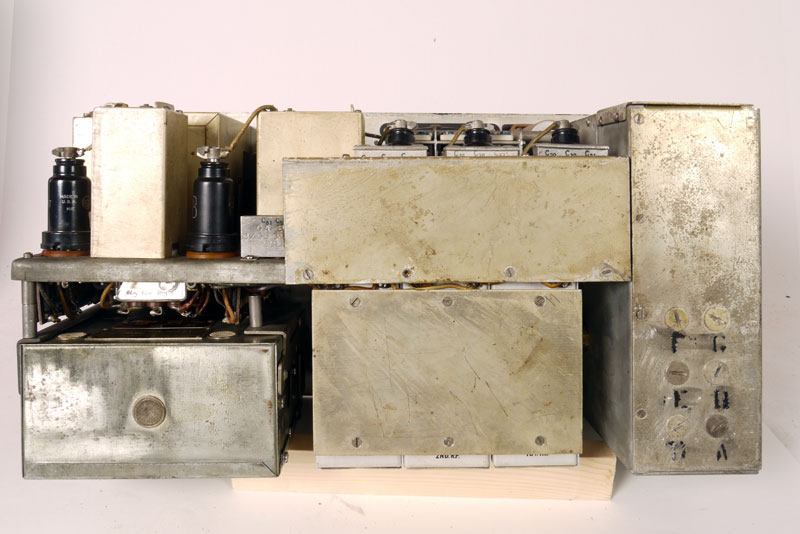

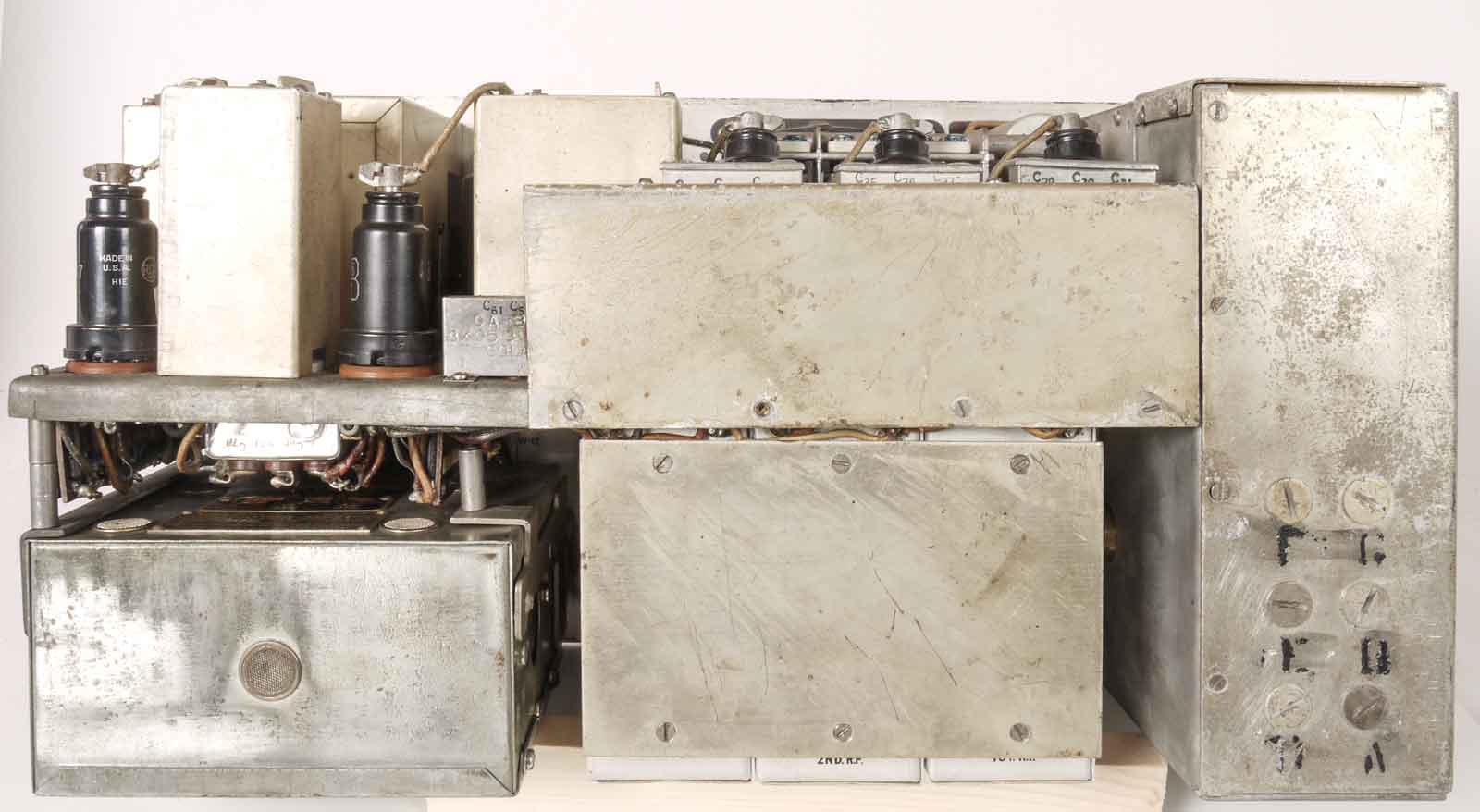

De achterkant, rechts, de hoge bak is de oscillator-unit met 6 gaten voor het afregelen van de oscillator.

Onder de onderste afdekplaat in het midden bevinden zich de afregel-condensatoren van de twee HF-trappen en de mixer-ingang. Boven zijn de bijbehorende buizen te zien . Re linker doos is het huis van de dynamotor.

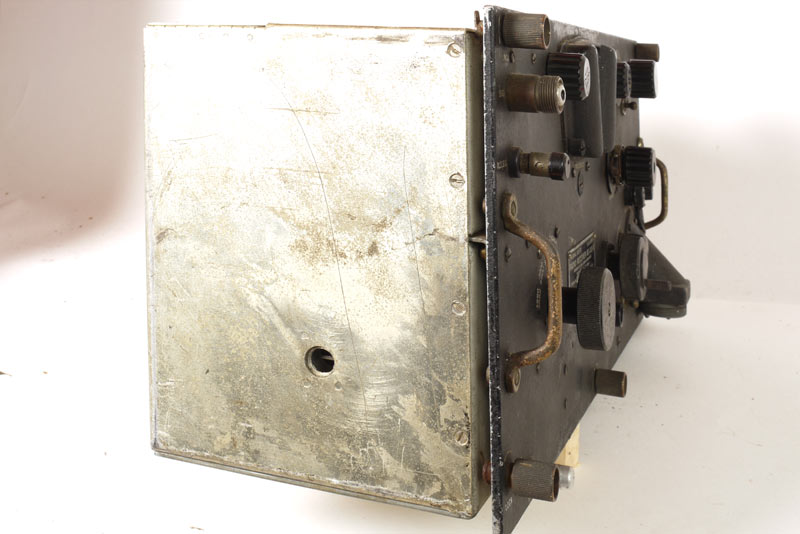

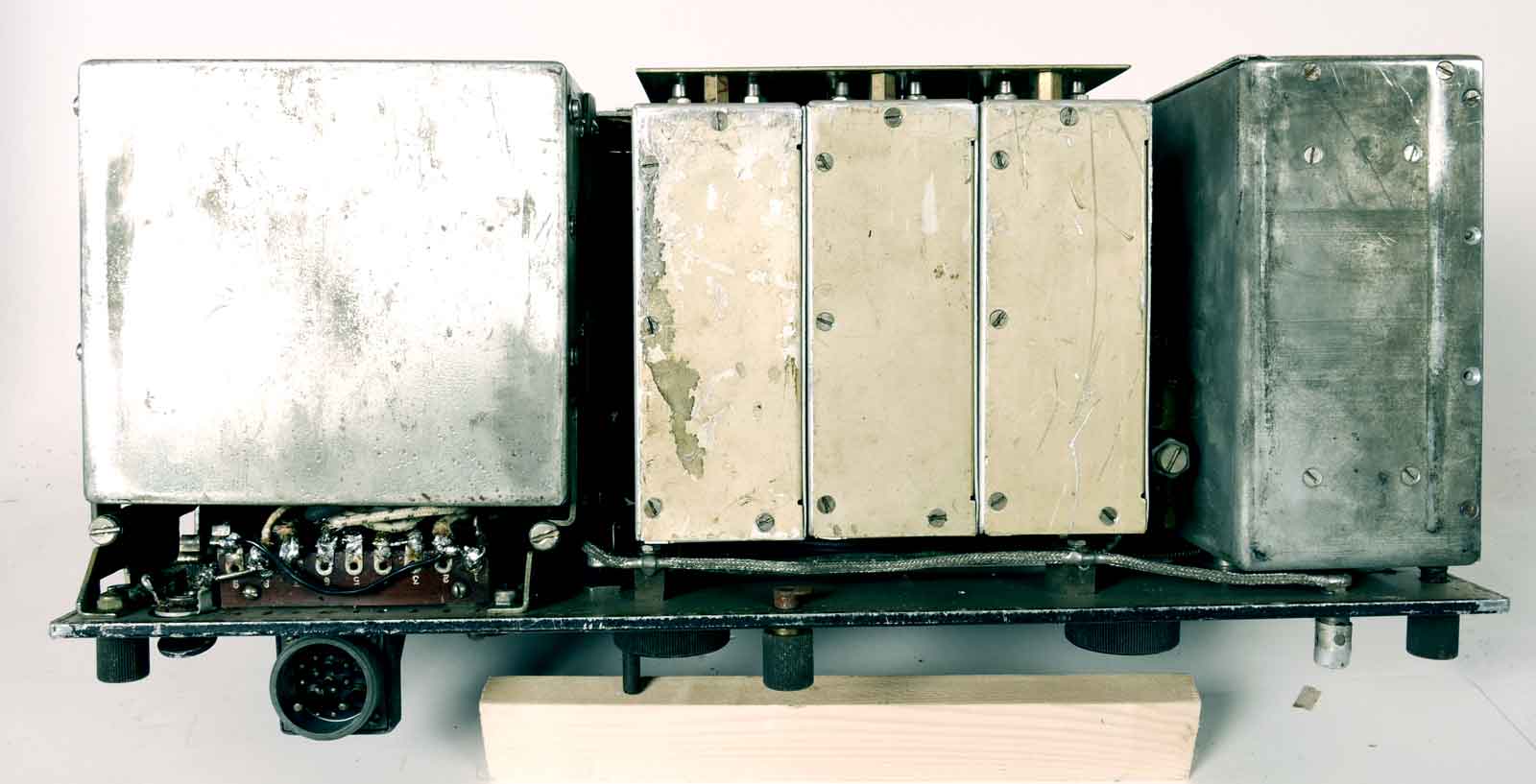

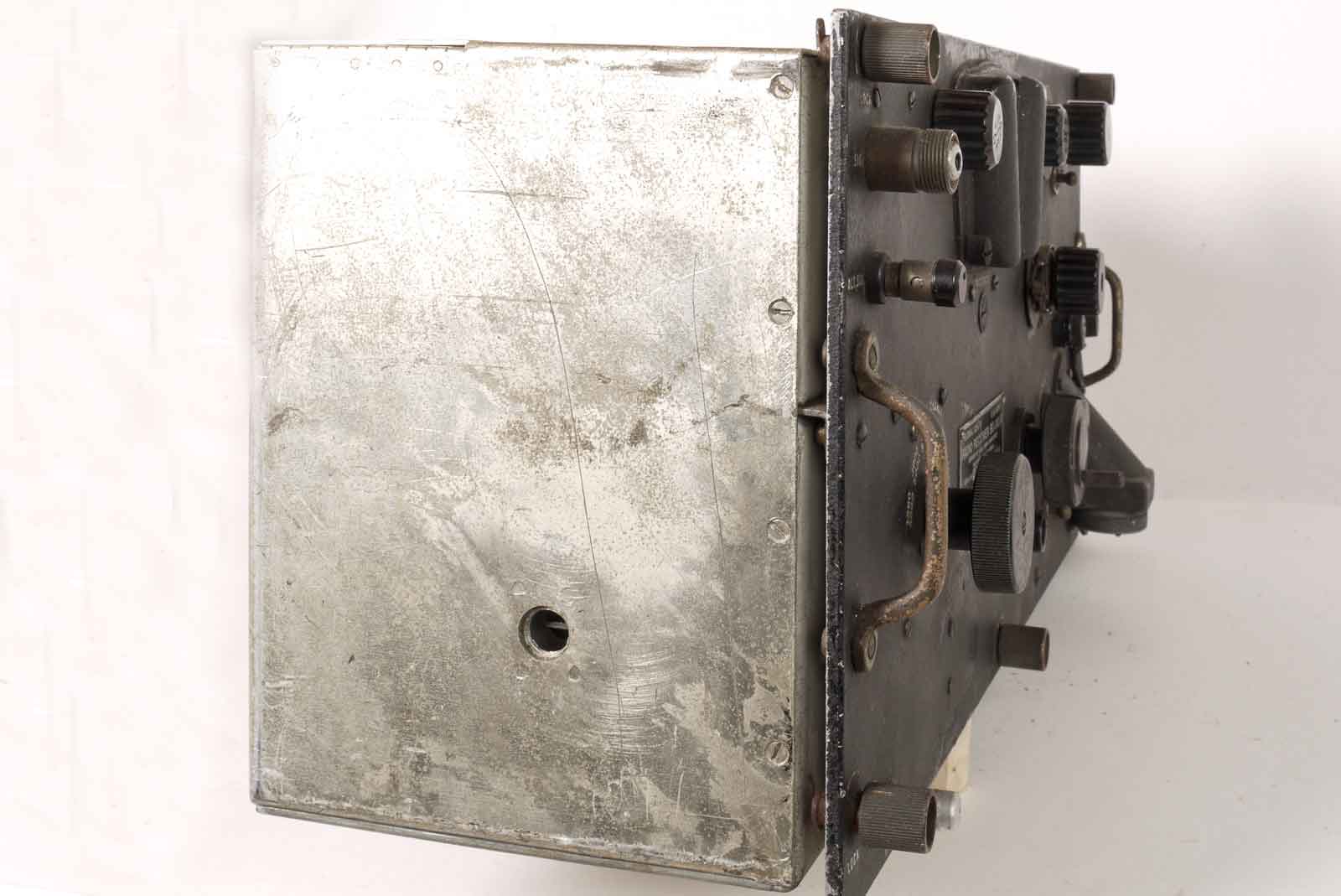

Een blik op de linkerkant met het oscillatorhuis.

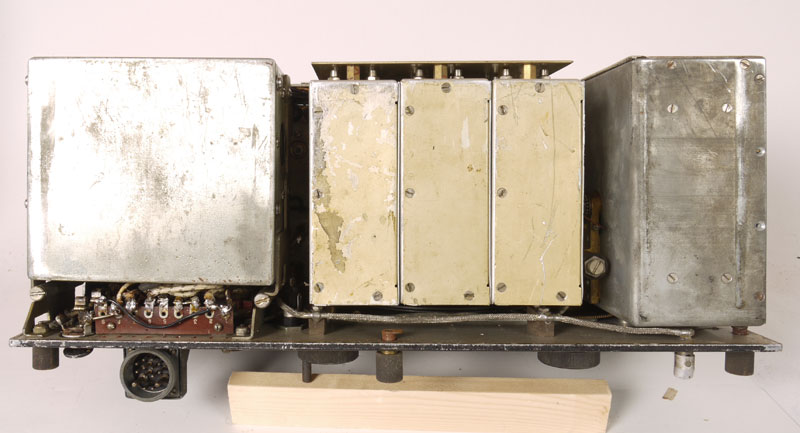

De onderkant met van links naar rechts, dynamotor, mixer en HF-trappen en oscillator-blok.

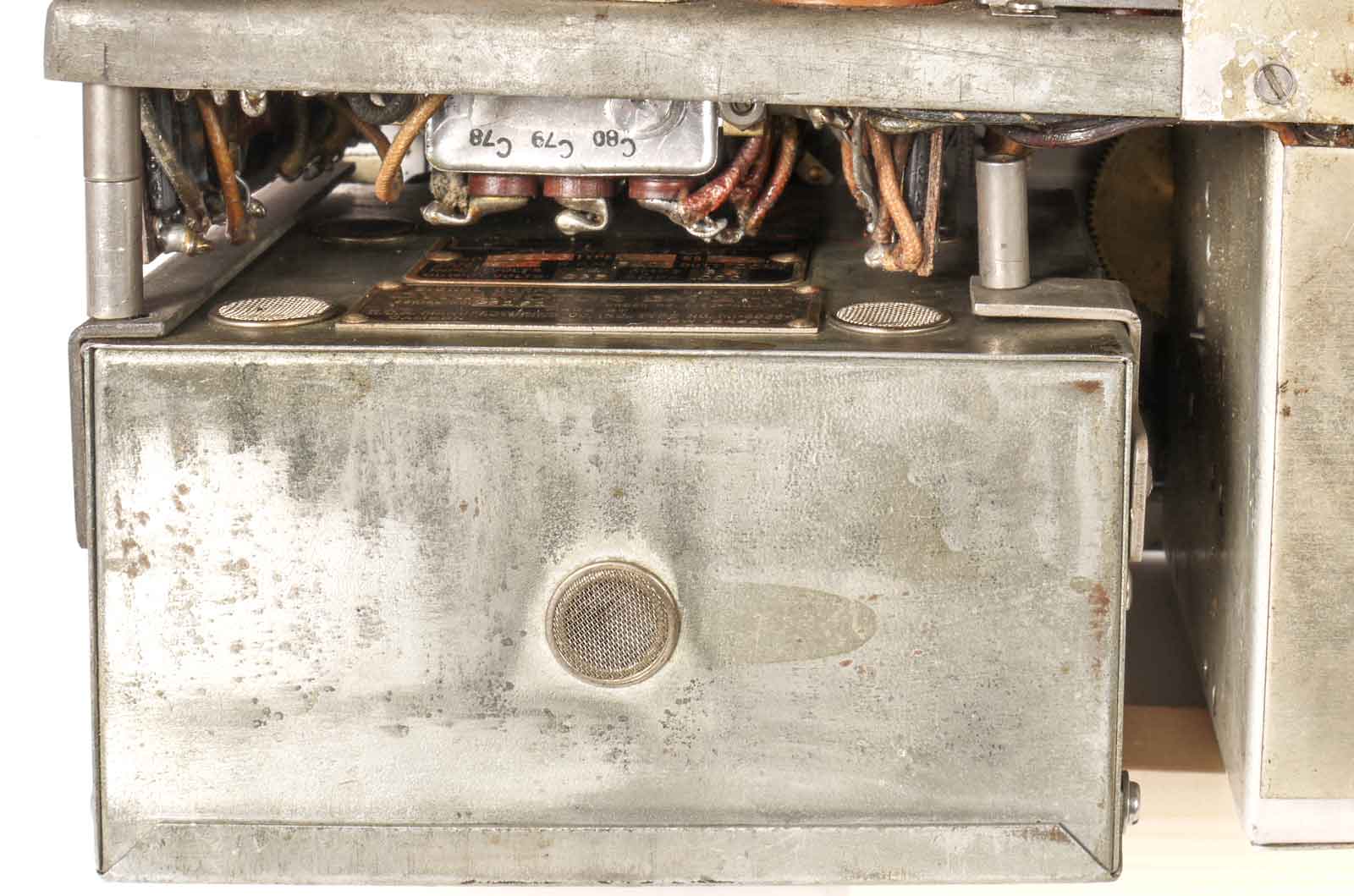

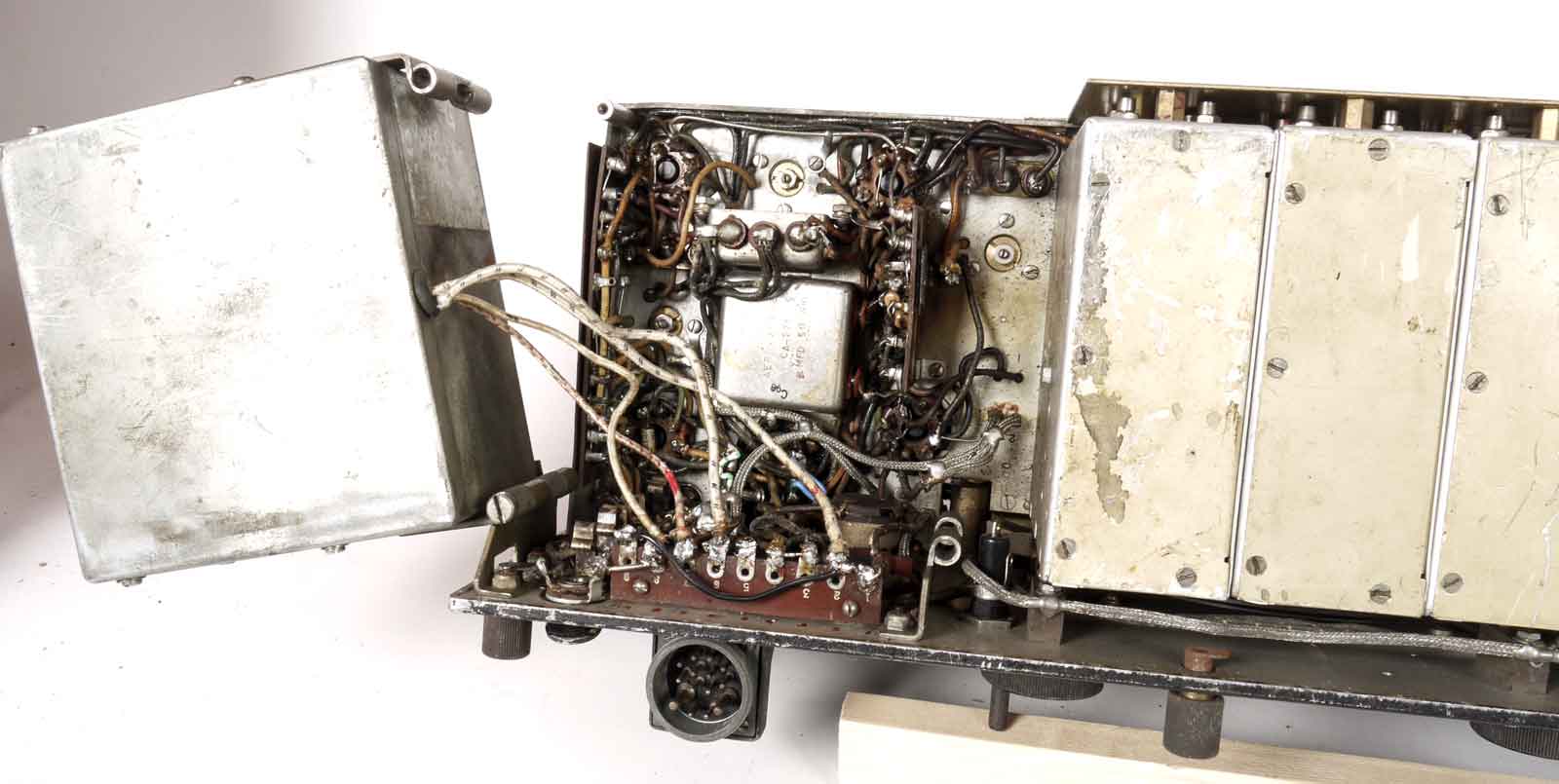

Nogmaals een blik op de uitklapbare voedingsunit.

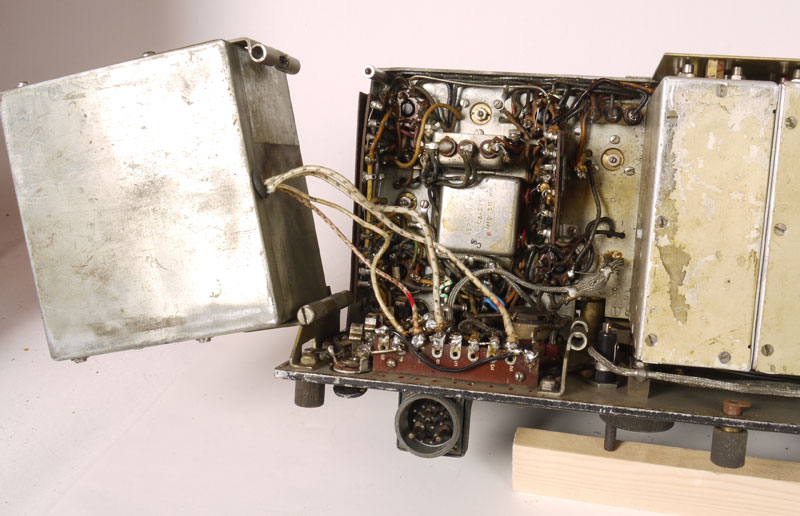

De dynamotor kan worden weggeklapt zodat er toegang wordt verkregen voor de afregeling van de MF-trafo's en er reparaties uitgevoerd kunnen worden.

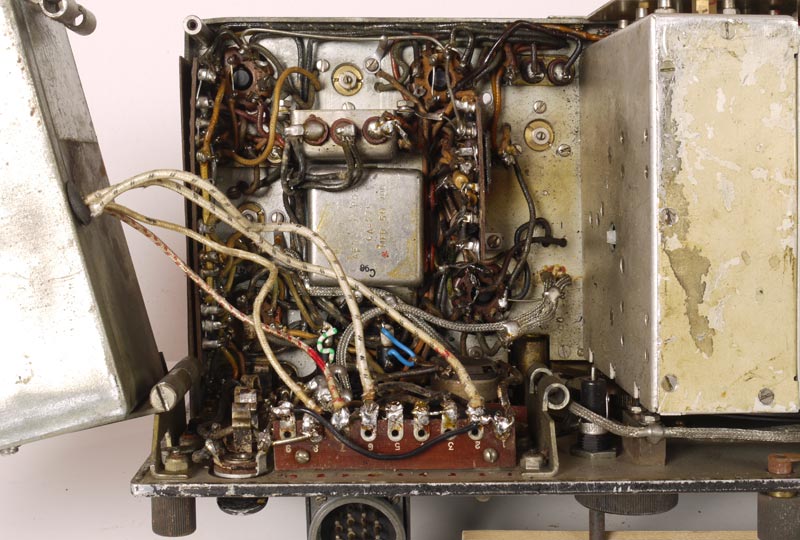

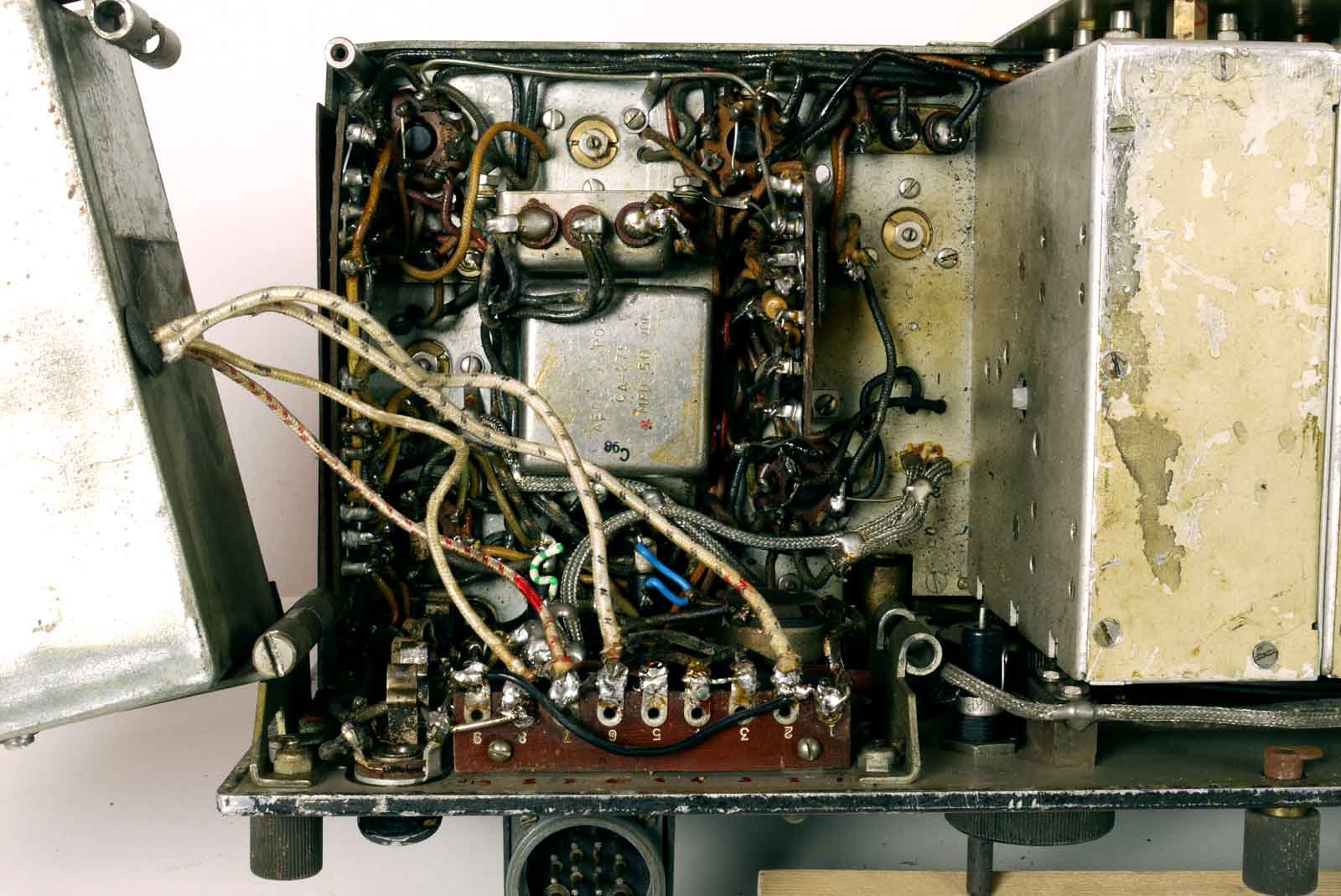

Details van wat er zich onder dynamotor bevindt. Deze unit kan worden vervangen door een AC-voeding.

Terug naar top vd. pagina



Schema's en bedrading:

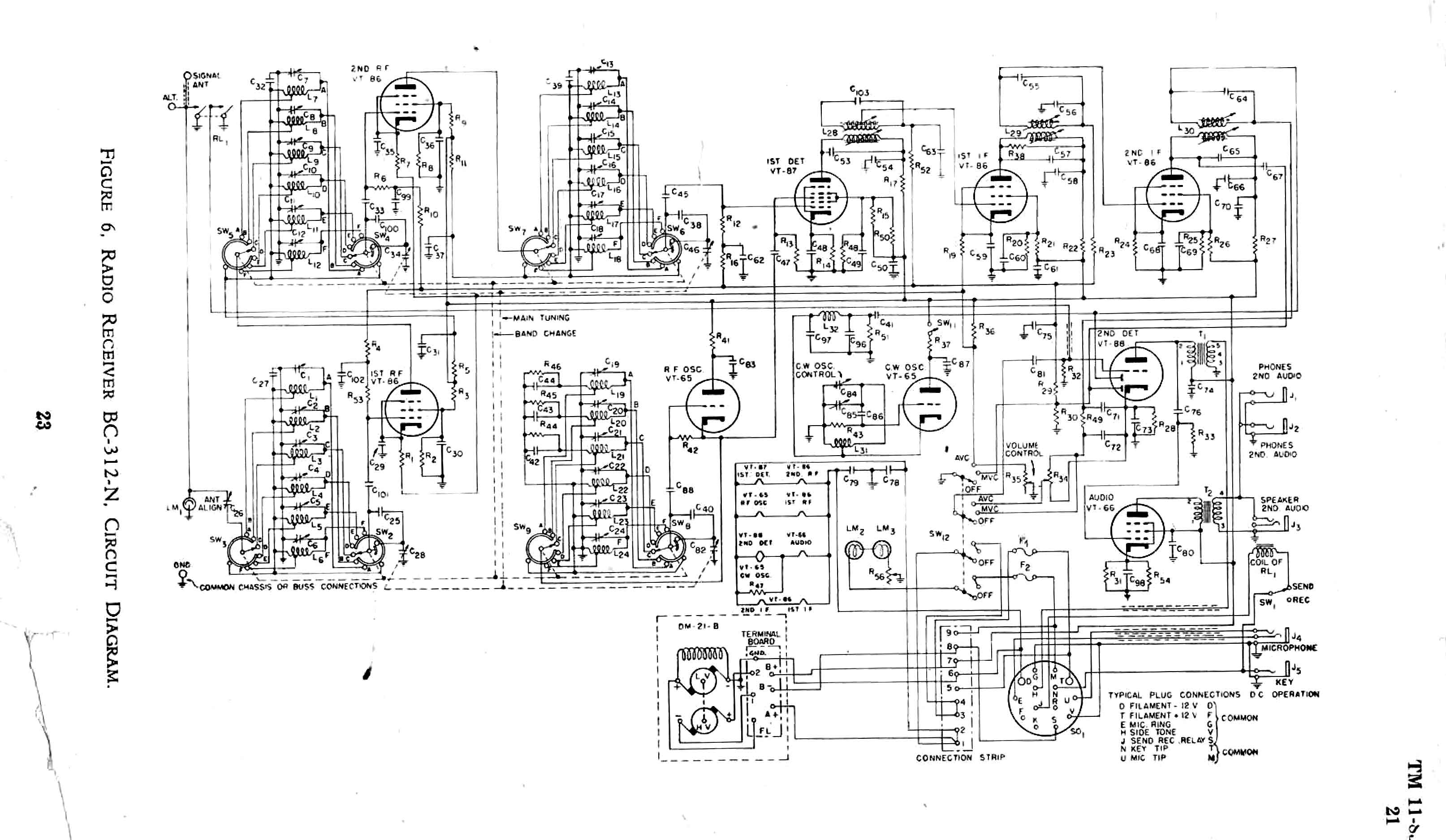

Het schema van de BC-312-N

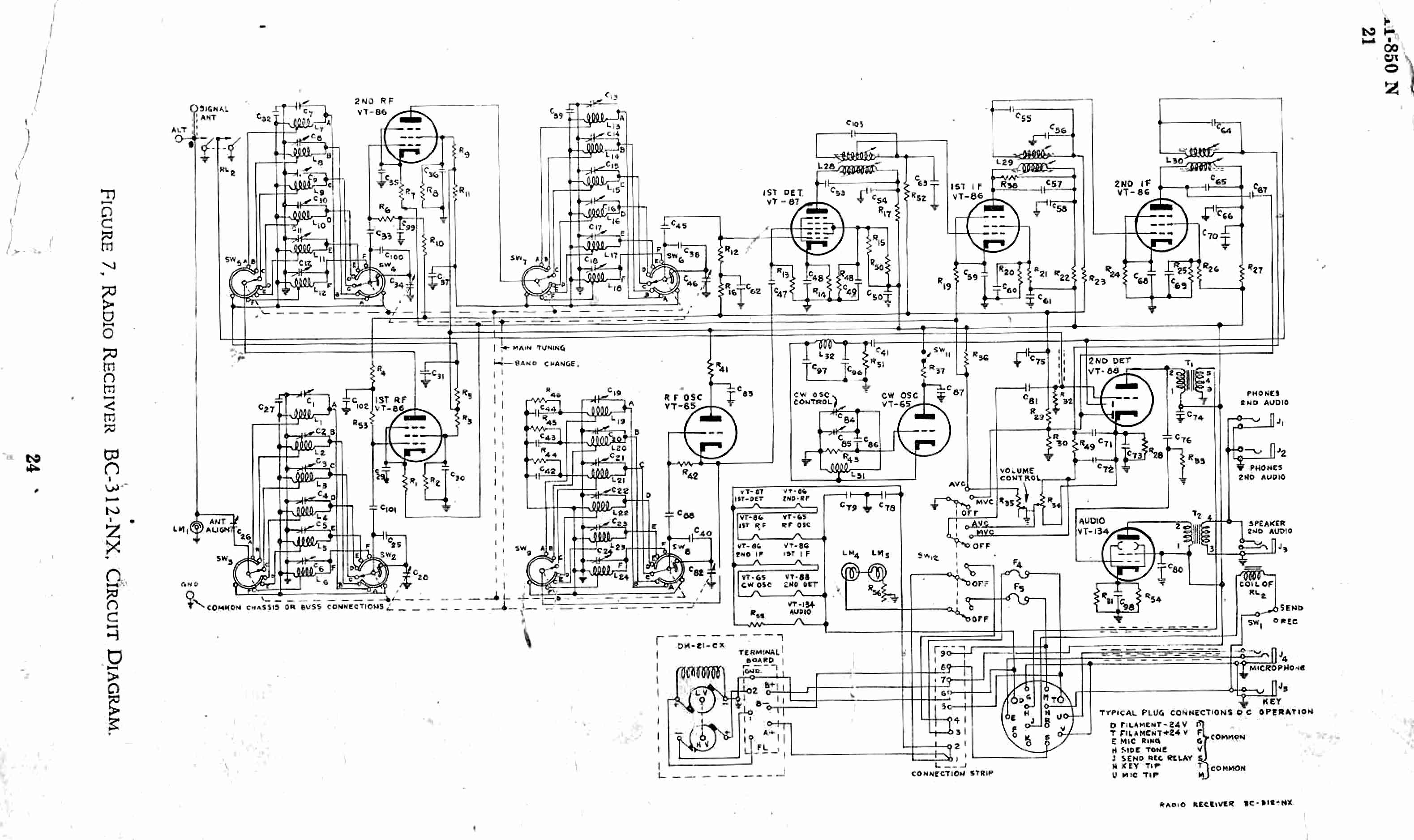

Schema van de BC-312-NX

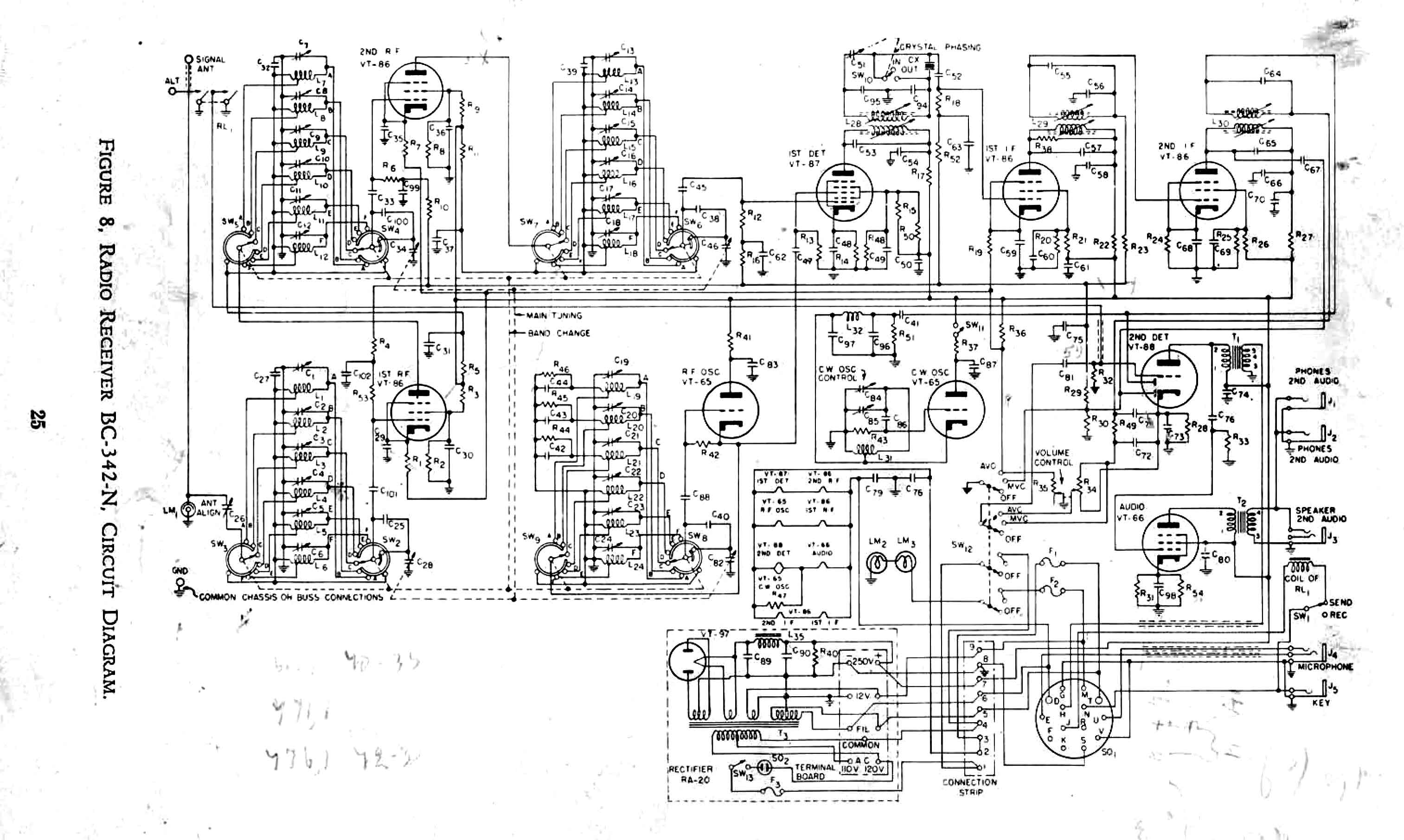

Schema van de BC-342-N

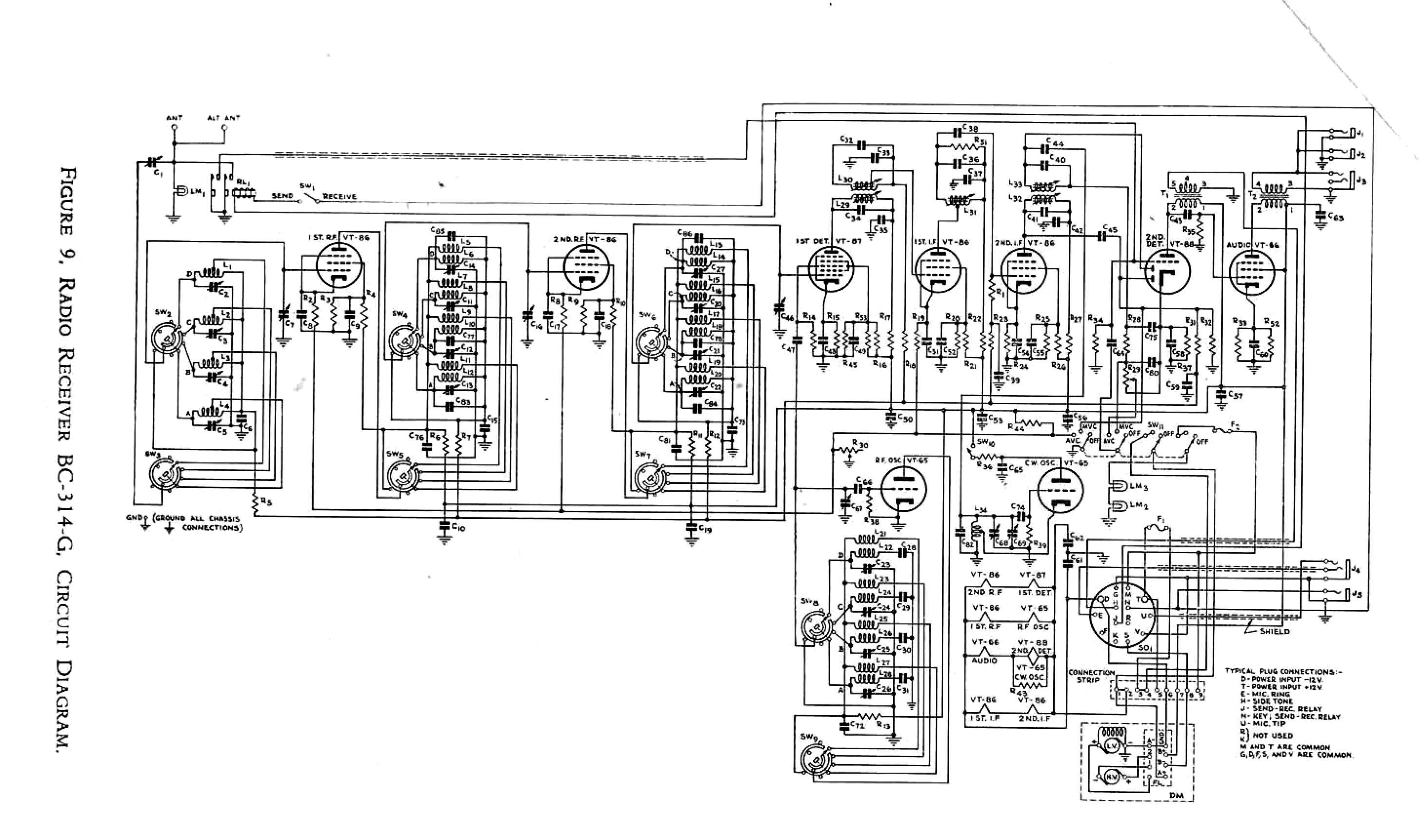

Schema van de BC-314-G

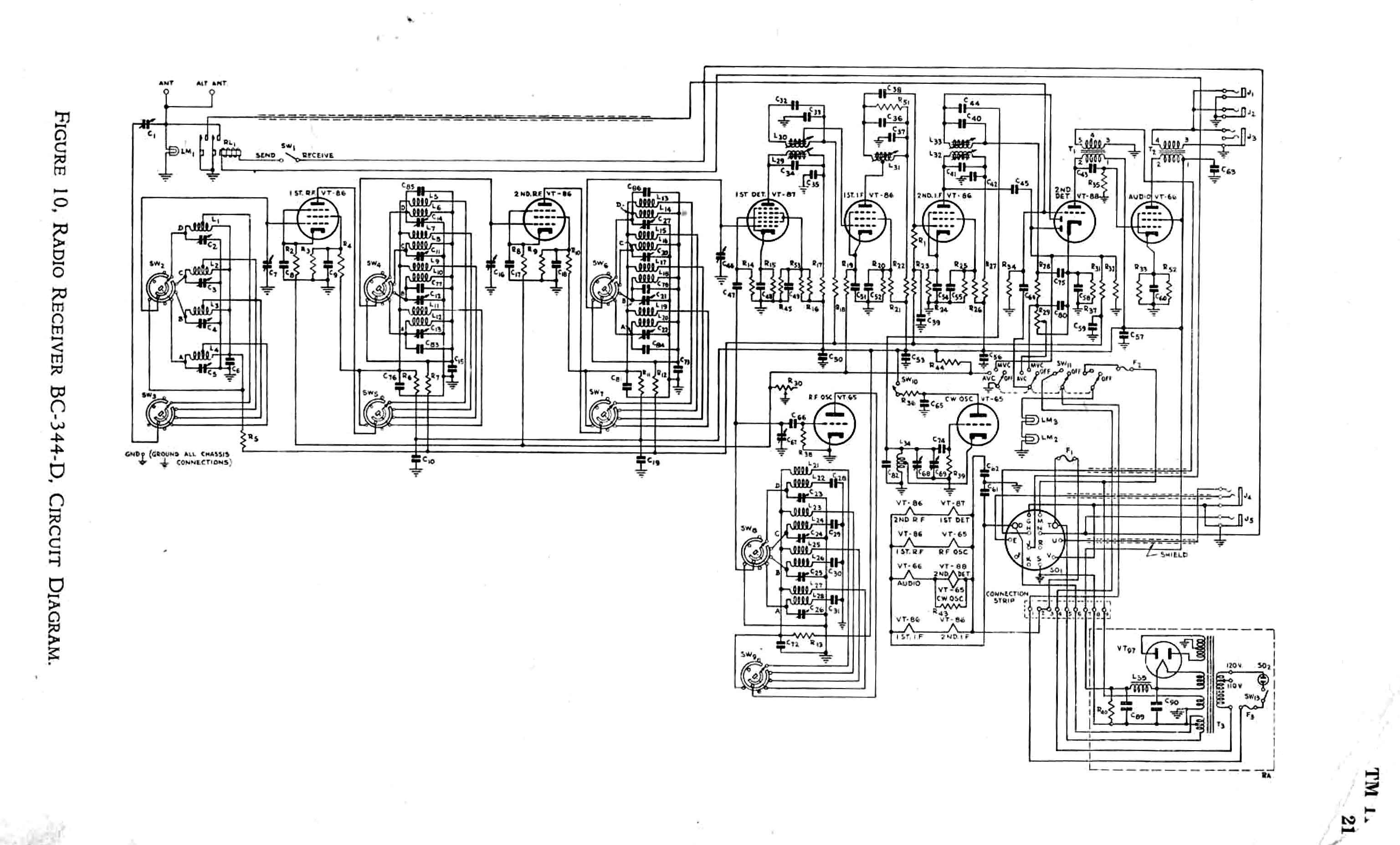

Schema van de BC-344-D

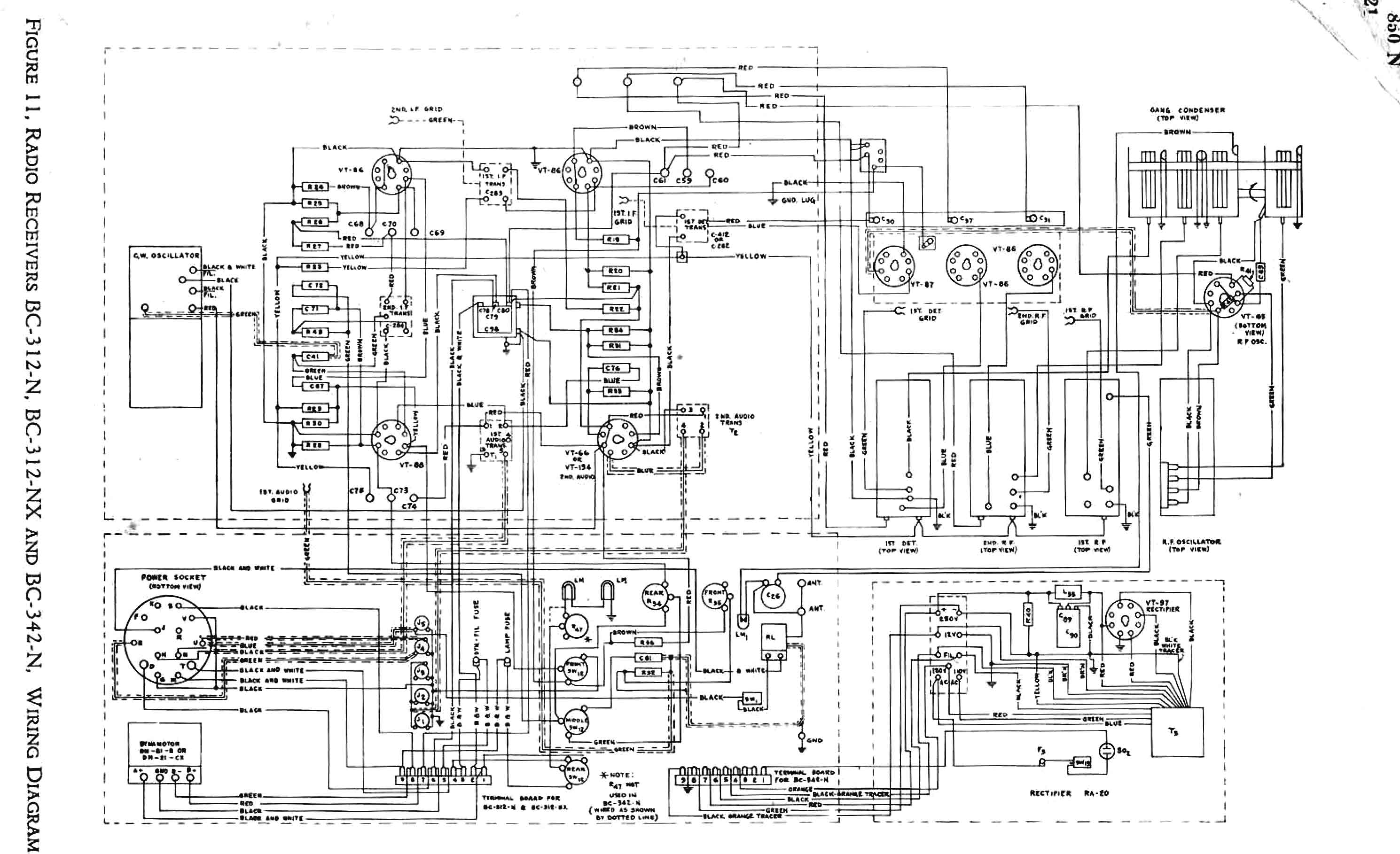

Bedrading van de BC-312-N, NX en BC-342-N

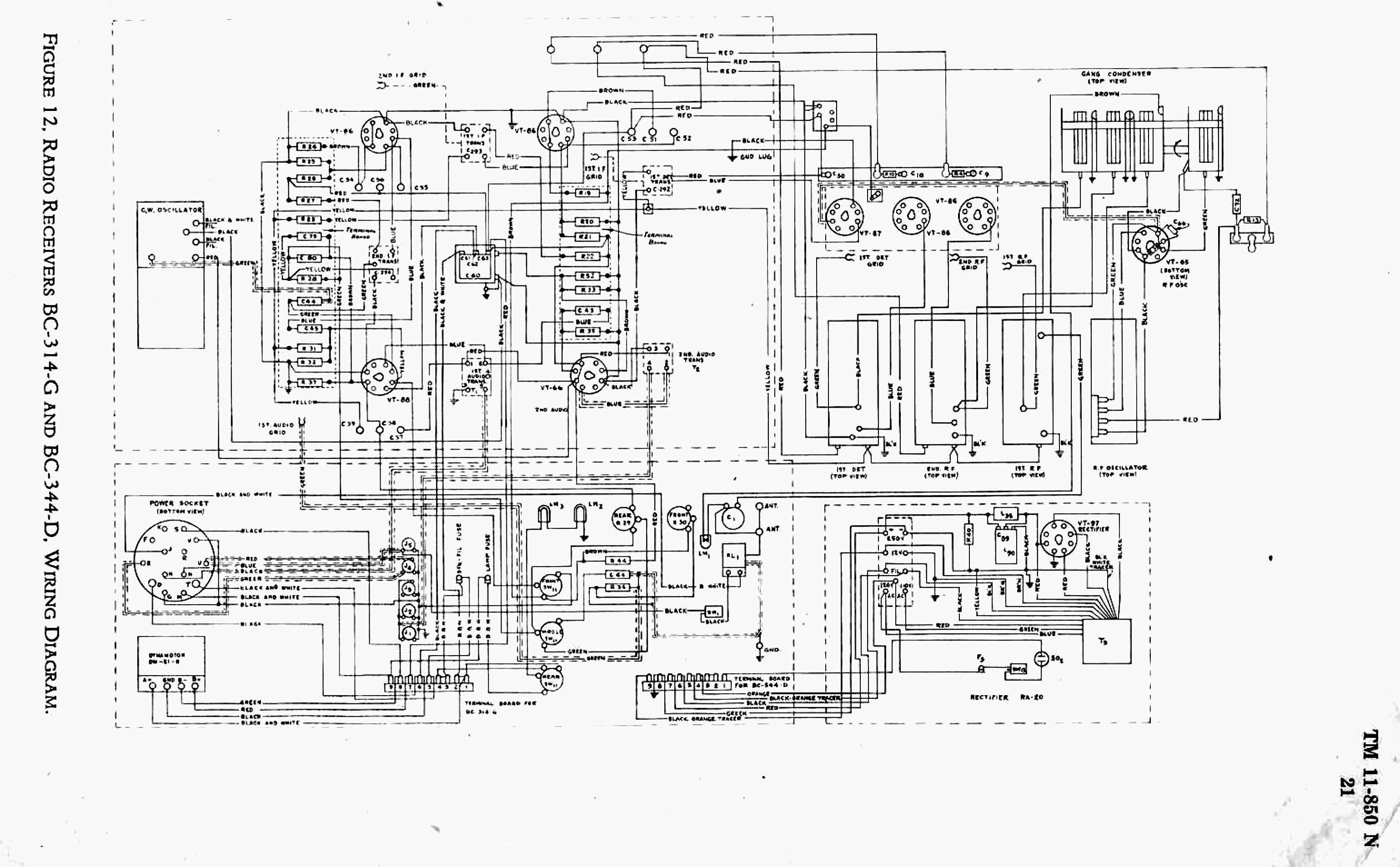

Bedrading van de BC-314-G en BC-344-G

Terug naar top vd. pagina



Documentatie:

Hier onder wat links naar documentatie in pdf van de BC-312(*)

TM-11-850

TM-11-850-N

TM-11-850-C1 correcties

TM-11-850-C3 correcties
