De AMPLIFIER RF No. 2 MK III
Door op de afbeeldingen te klikken verkrijgt U een vergroting in een nieuw venster.

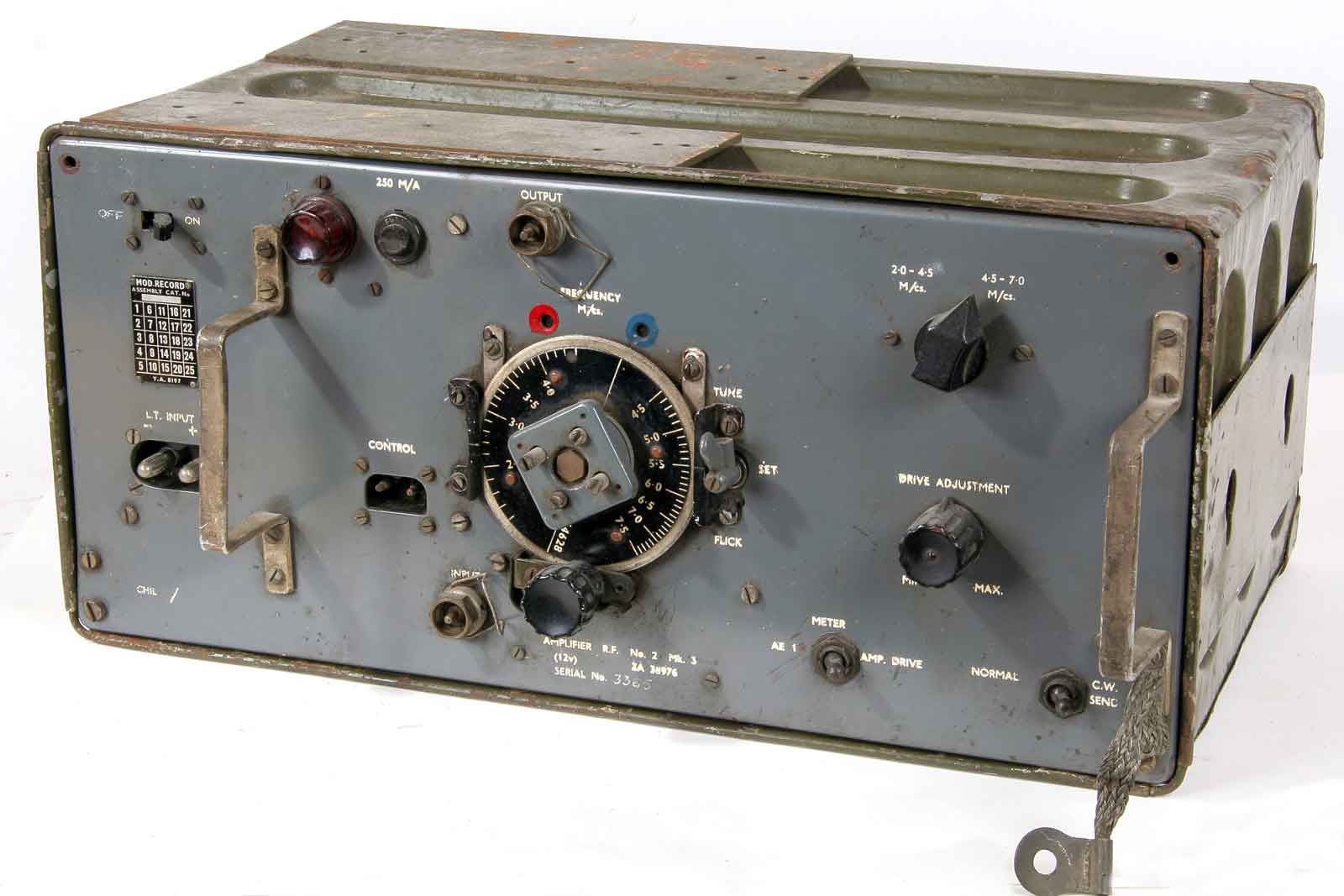

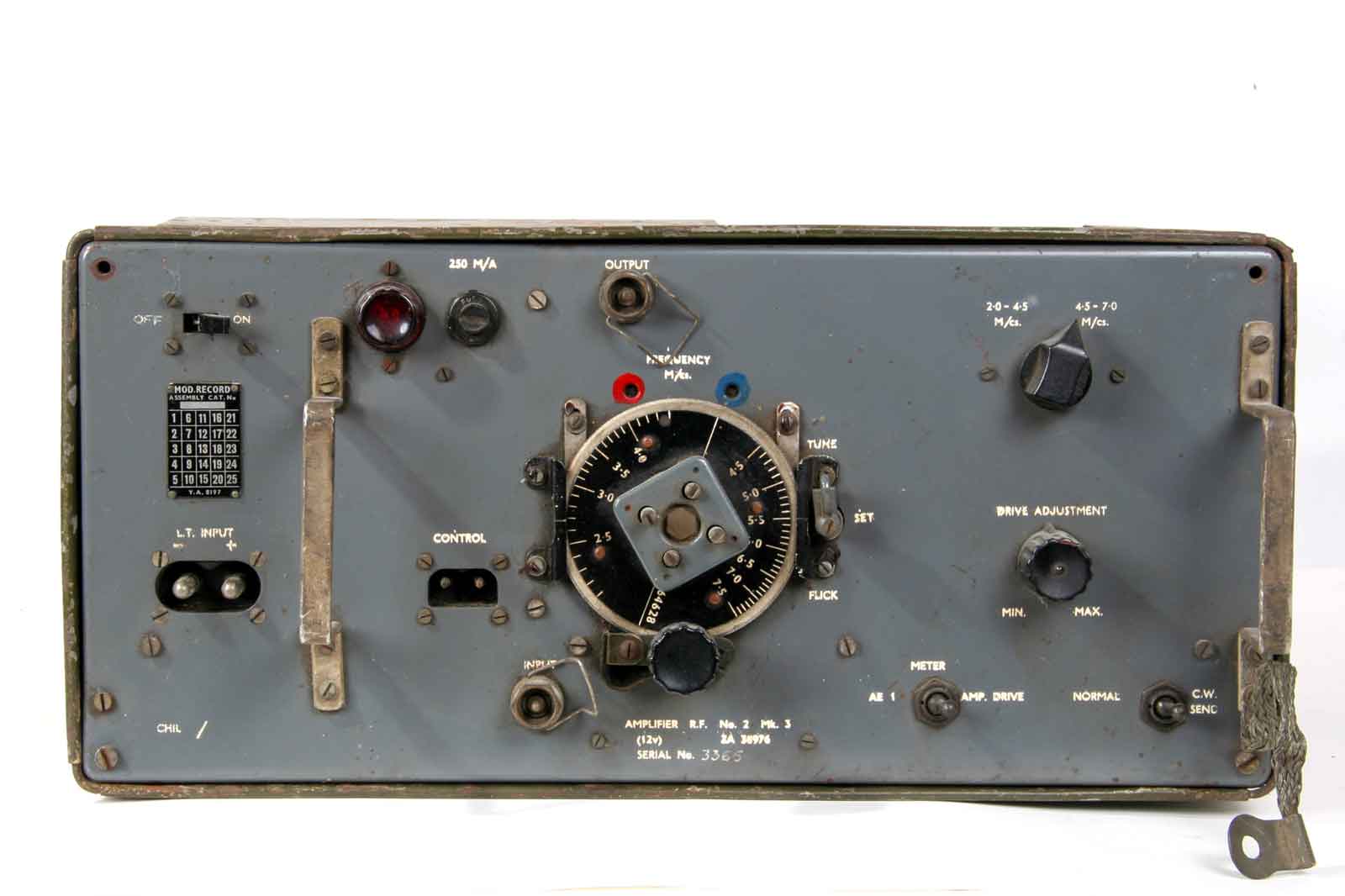

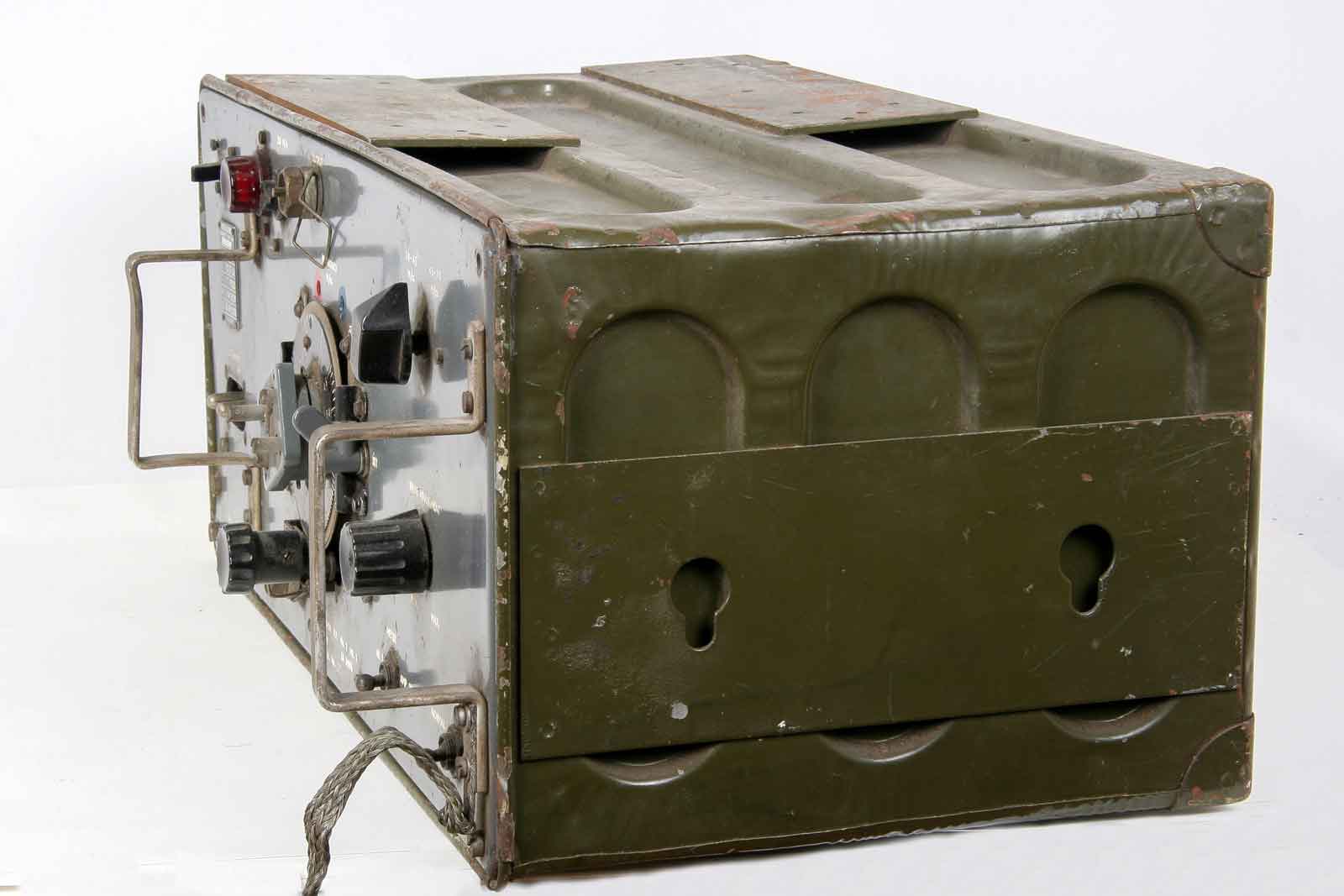

De versterker in volle omvang.
De versterker wordt gebruikt om het gemoduleerde signaal van de WS-19 te versterken.
Freq. bereik :2-8 MHz.
Buizenbezetting : 2 x ATS25 of ATS25A ( 807 )
HF-output: R/T : 10-14 W. , CW 25-30W.
Het stroomverbruik van de versterker bedraagt bij 12 V. ca. 18 A.
Er bestaan ook nog de MK I en MK II, deze bevatten vier ATS25 of ATS25A.
De kast heeft al zwaardere tijden meegemaakt.

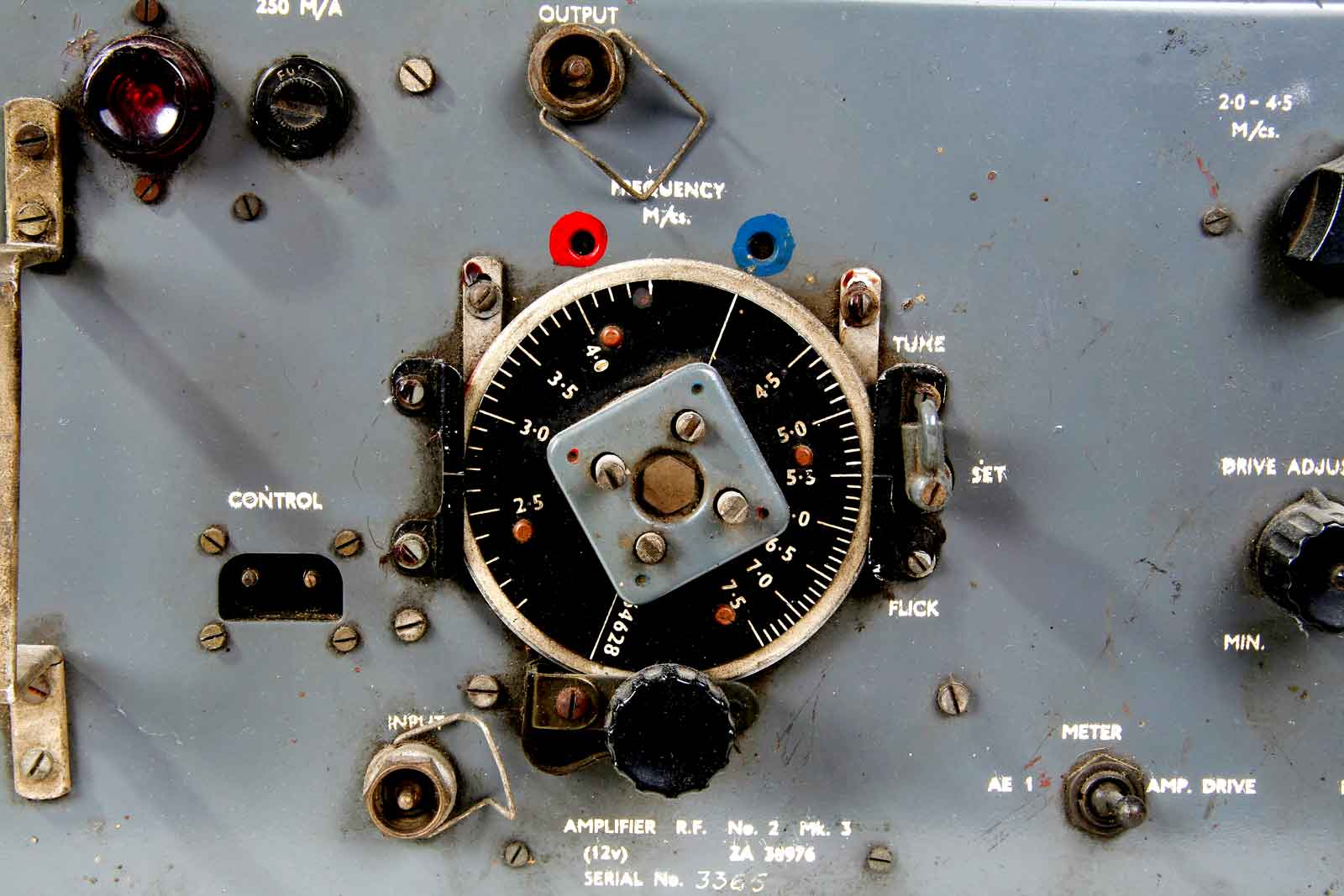

Hierboven de afstemknop met het bekende Flick-systeem.

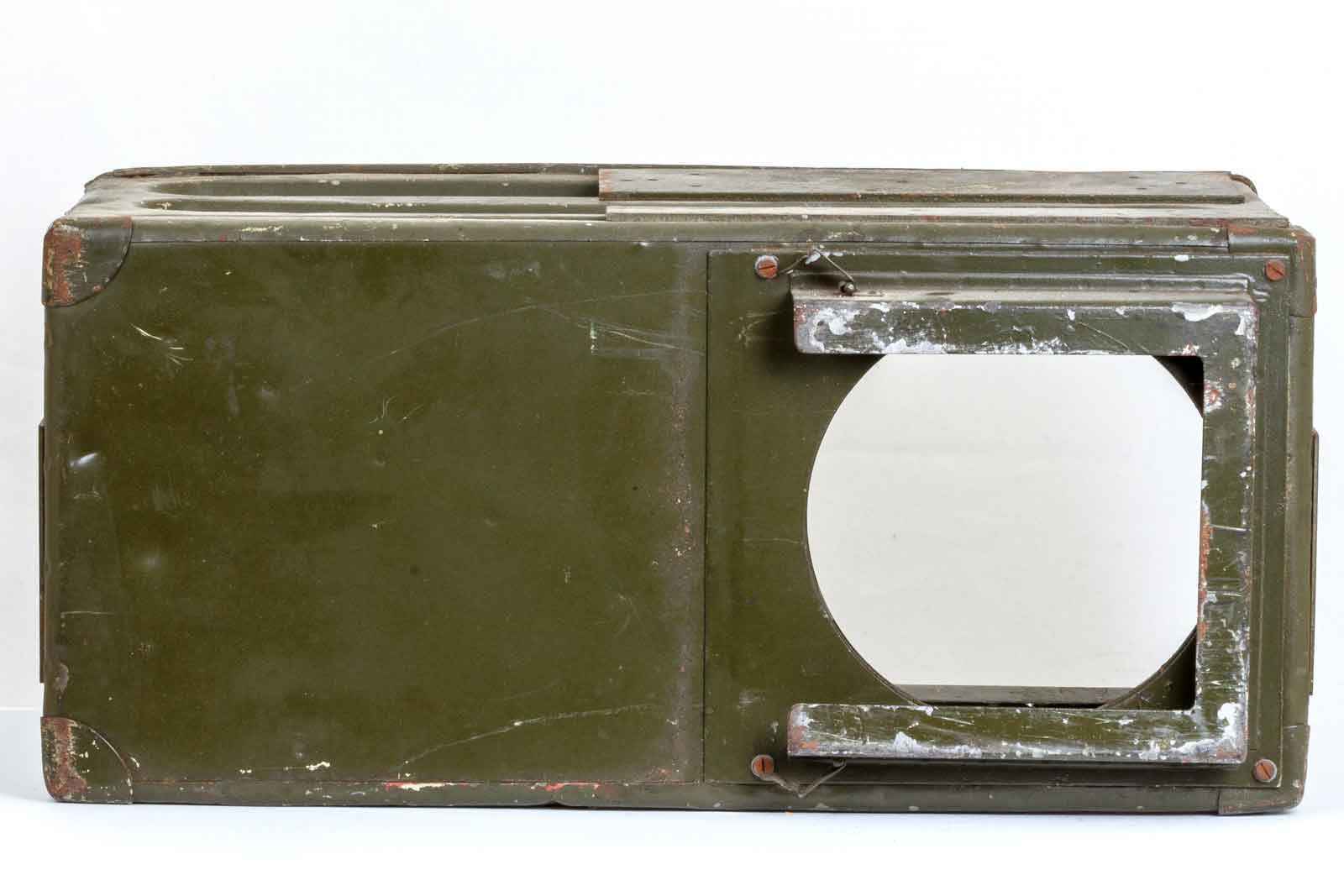

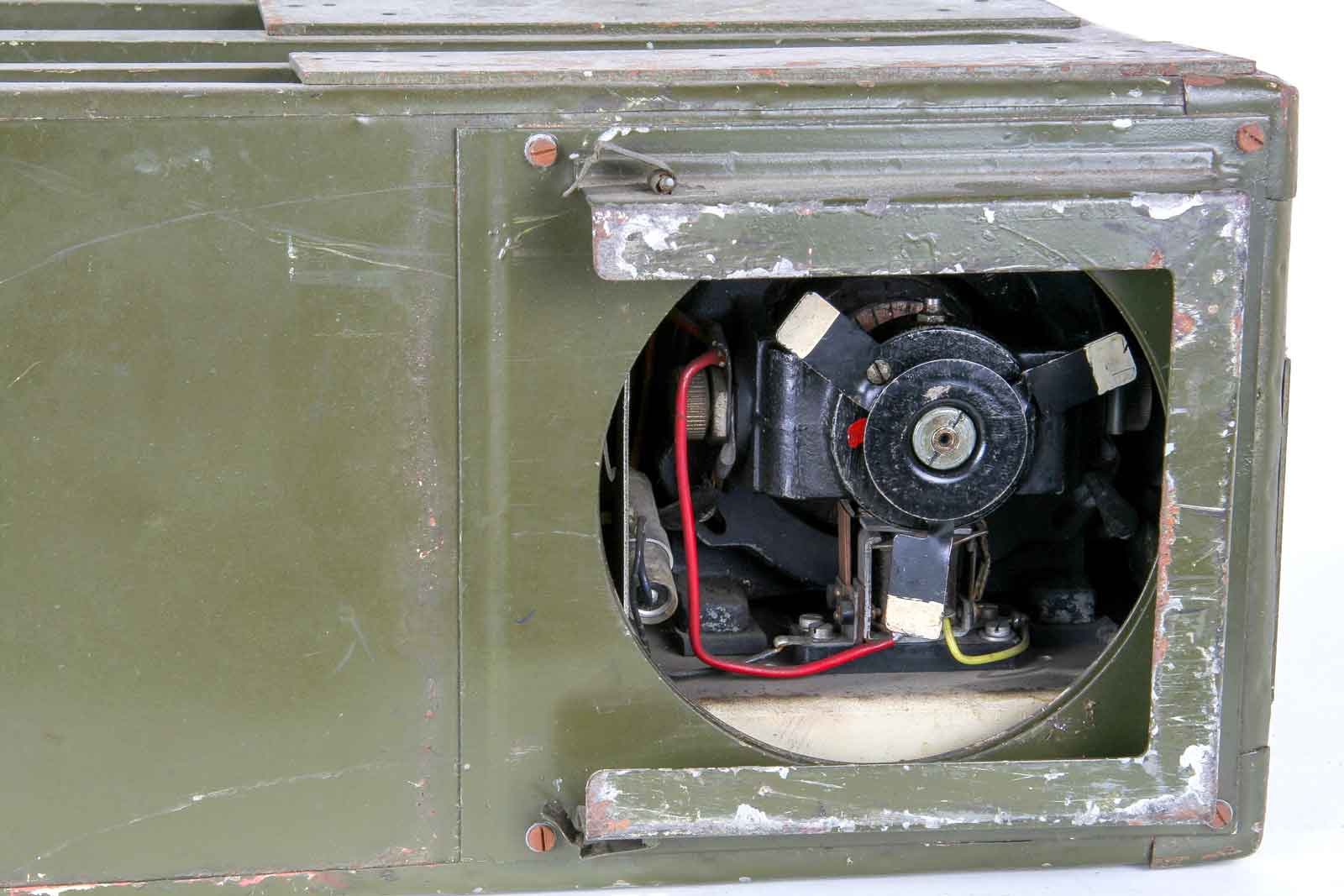

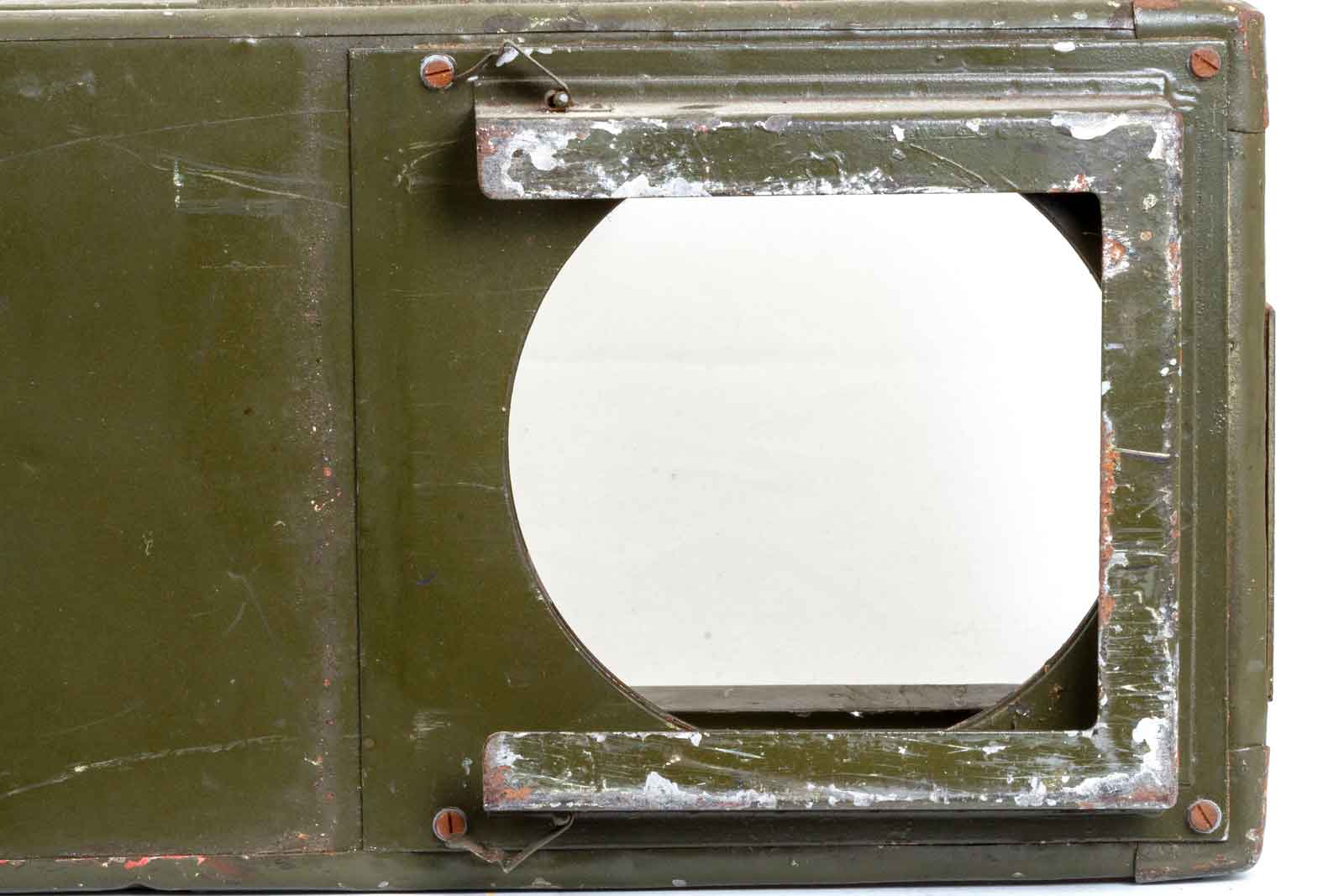

Aan de achterzijde is een opening voor de koeling van de dynamotor, waar de lucht weer uit moet is niet duidelijk, waarschijnlijk door het zelfde gat. Het luchtfilter ontbreekt bij dit exemplaar.

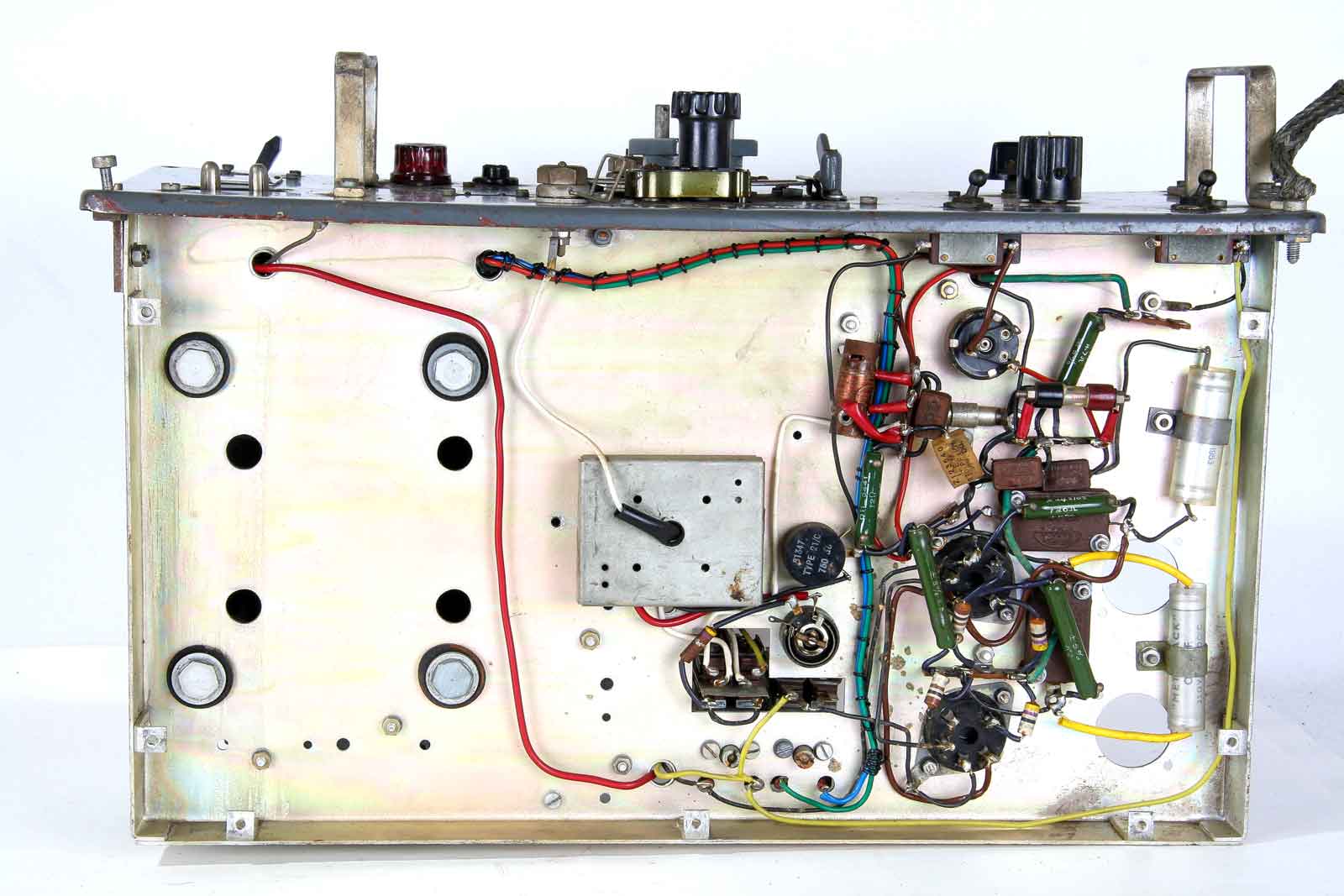

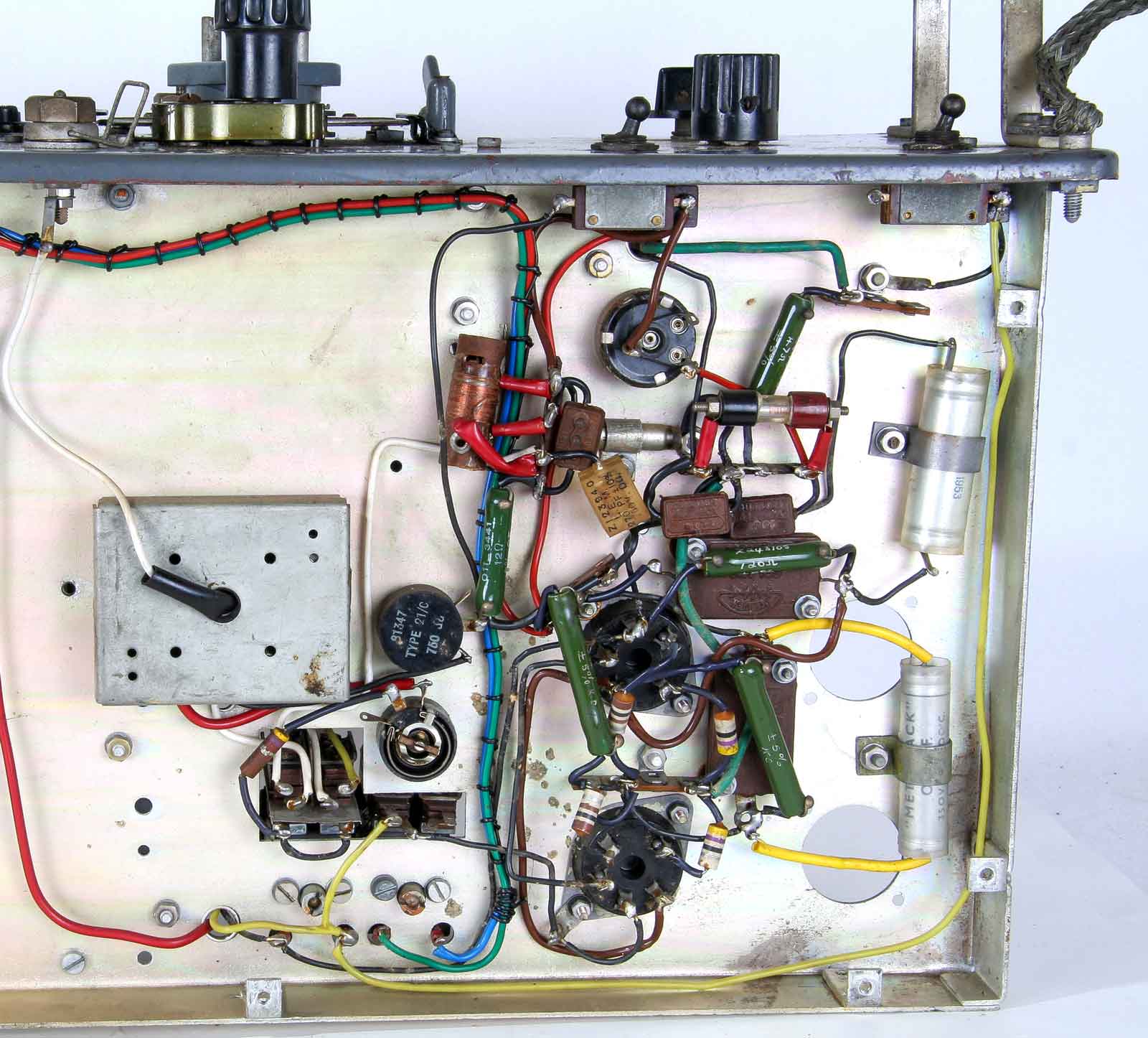

De onderzijde is ter hoogte van de dynamotor nagenoeg leeg.
Het vierkante metalen doosje bevat het HF-stroom-meet circuit.

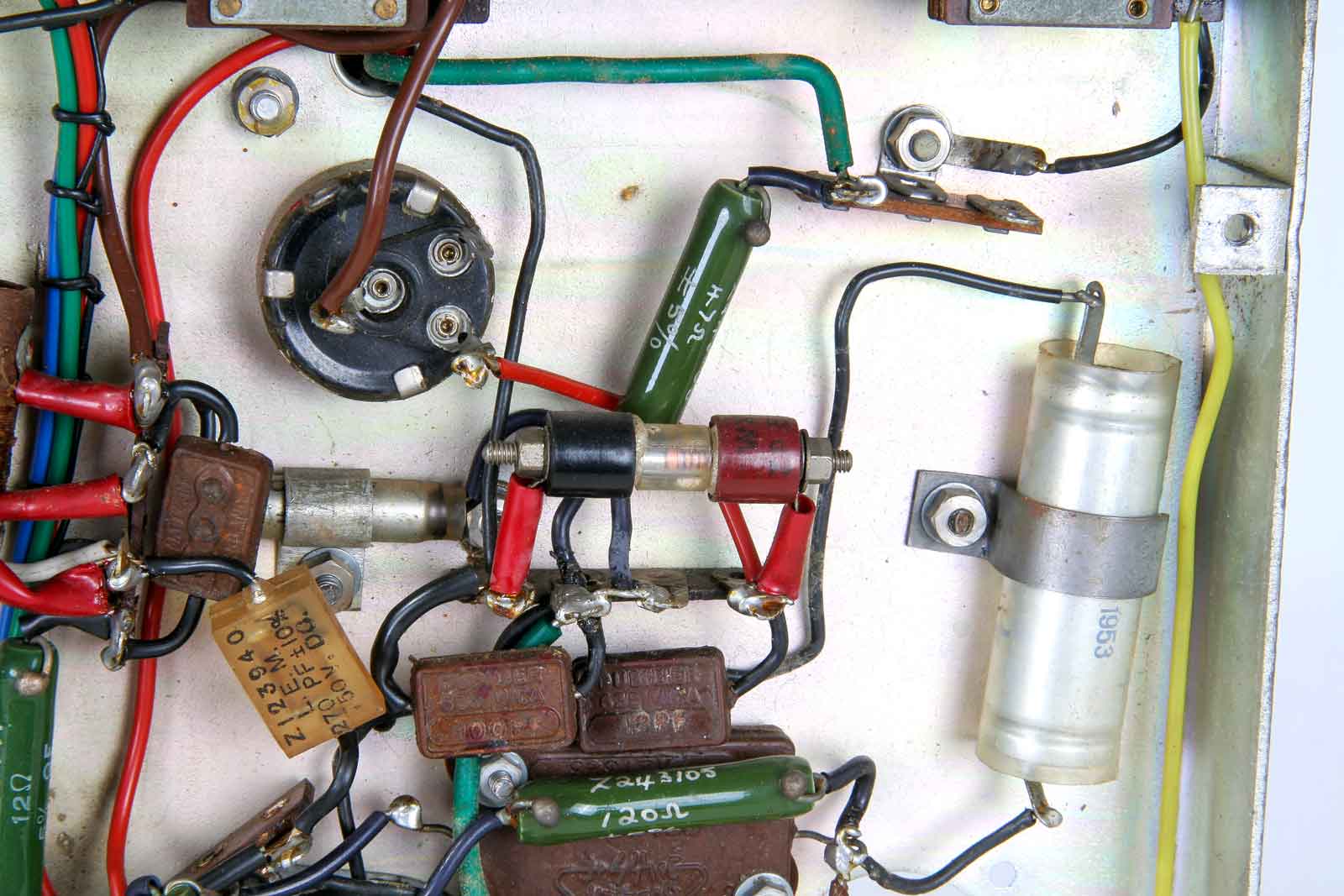

Ik geloof dat dit soort diode "Westector" wordt genoemd, of heb ik dat mis???

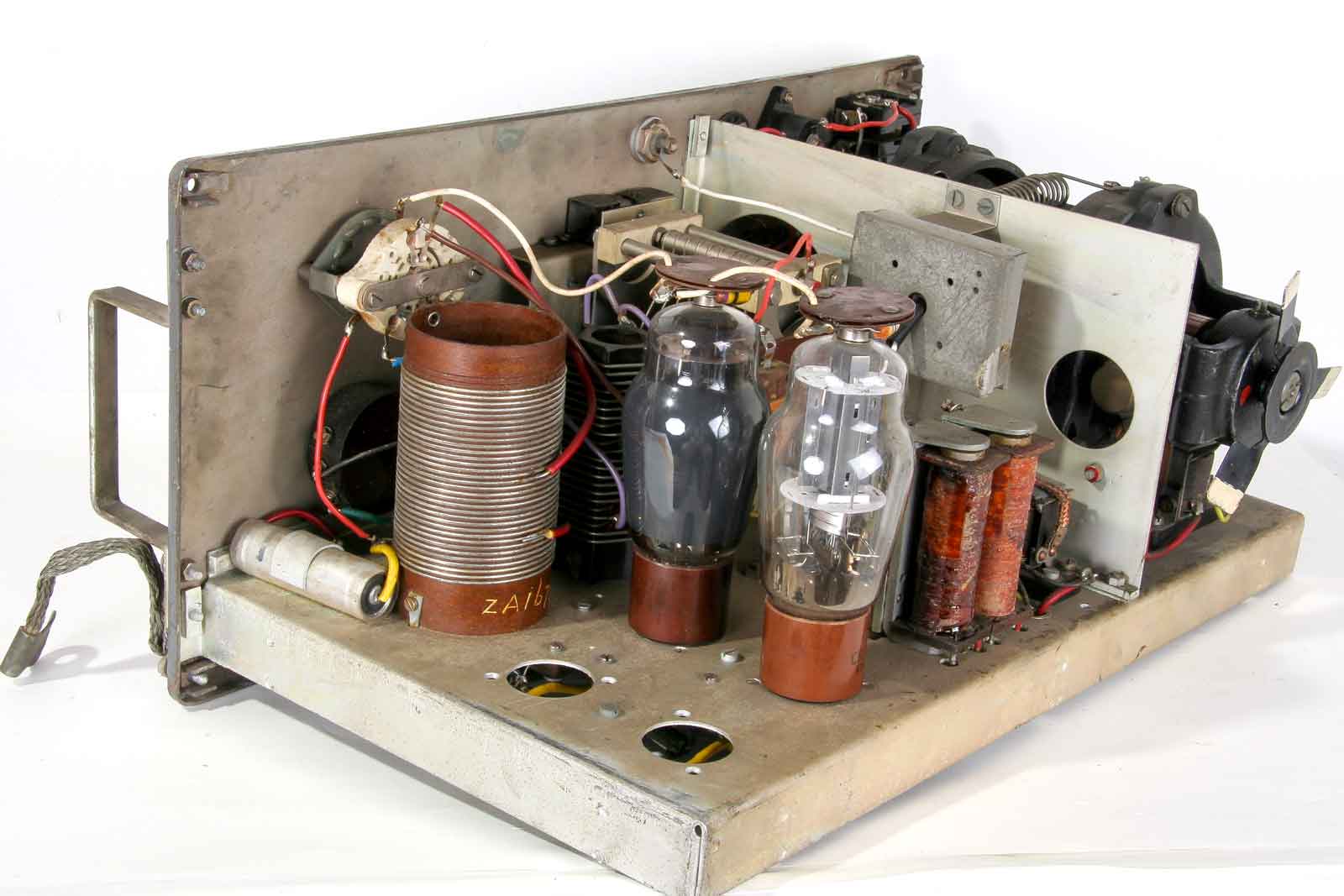

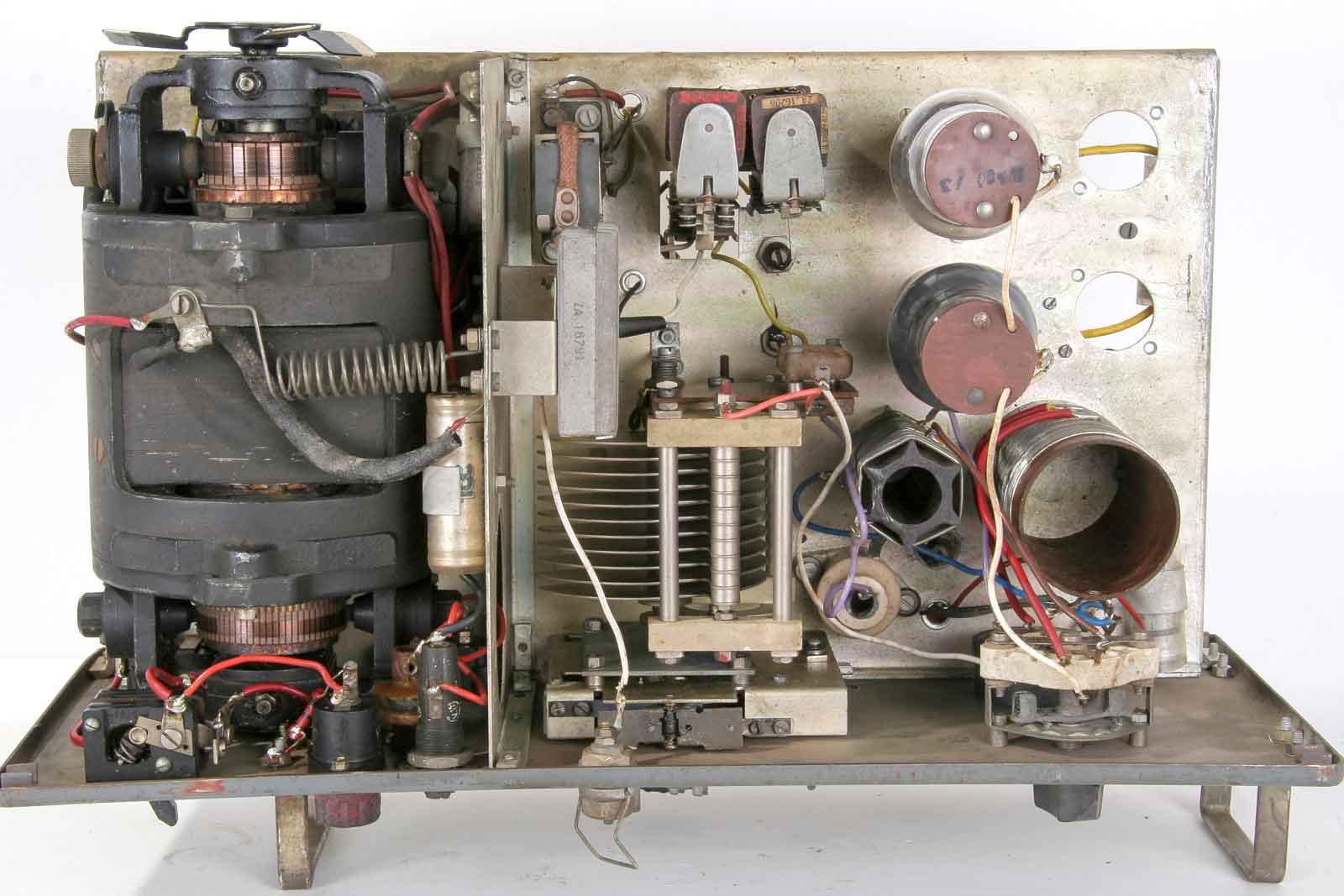

Het bovenaanzicht, het chassis is nog steeds geschikt voor de "vierbuis-uitvoering".

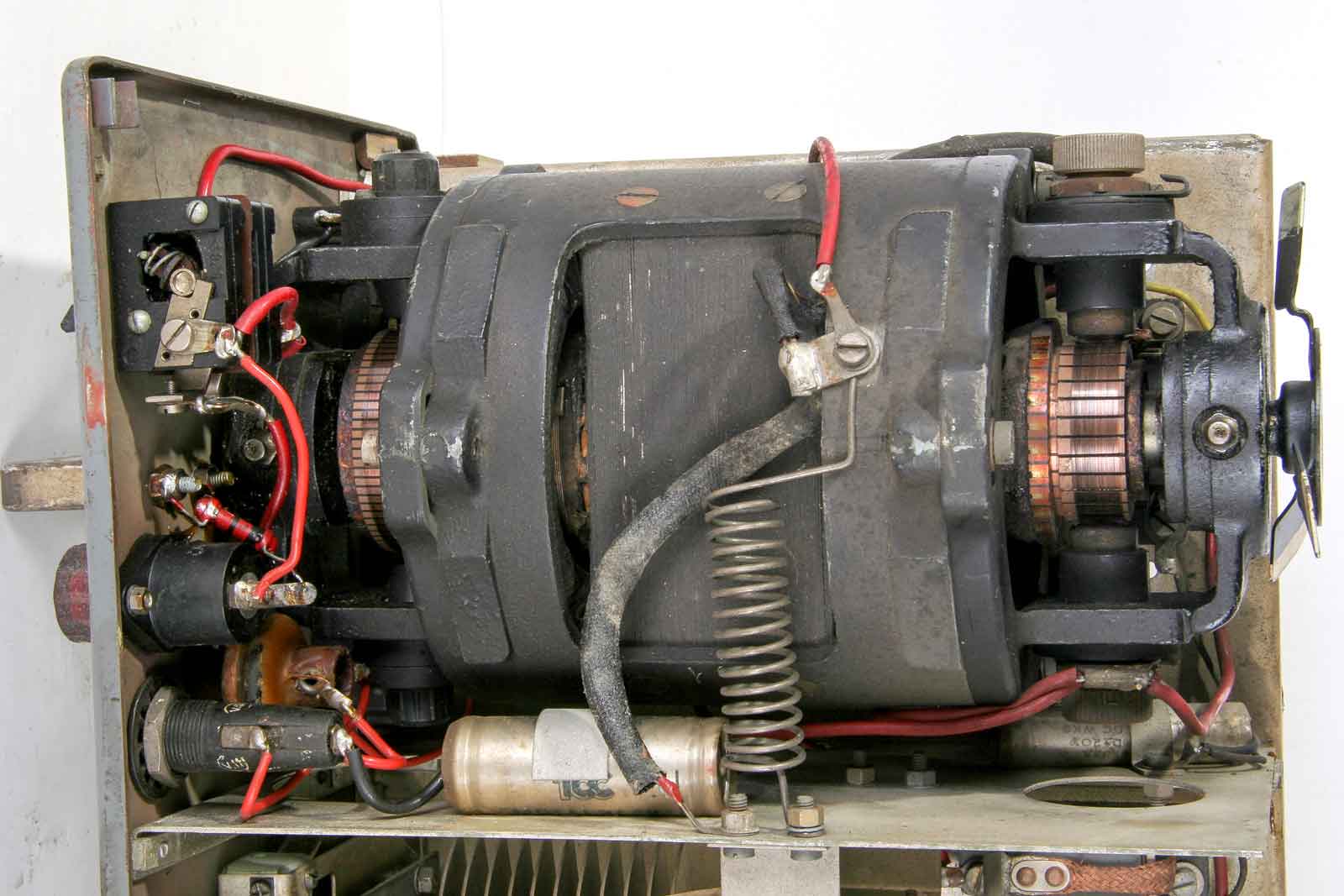

De dynamotor, die van 12 V. ongeveer 600 V. maakt bij 240 mA.

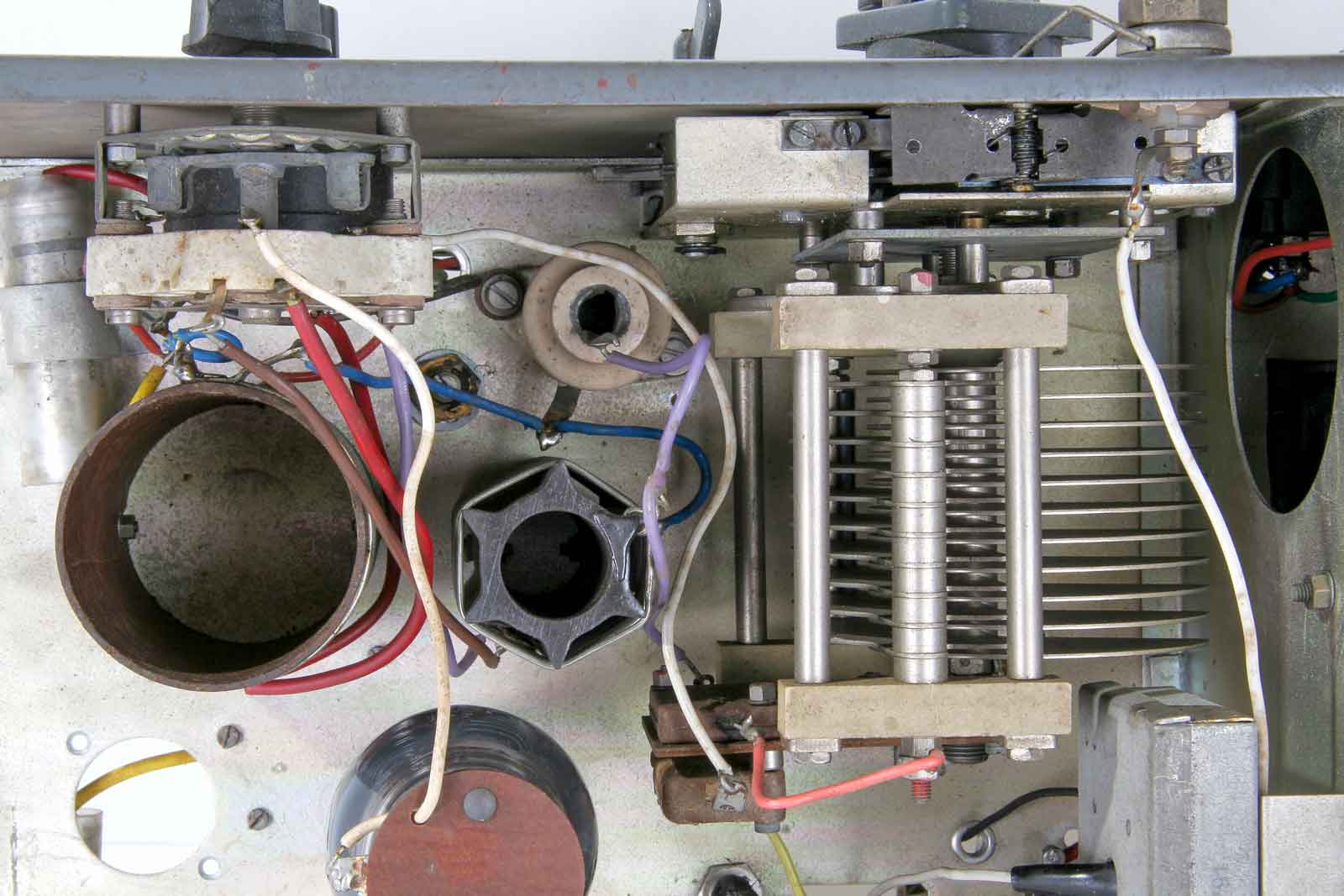

Rechts het antennestroom-meetcircuit, boven links, de tankspoelen, L5A voor het lage bereik (2 --4,5 MHz) en L4A voor het hoge bereik ( 4,5 -- 8 MHz)
Alles vanuit een andere hoek gezien.

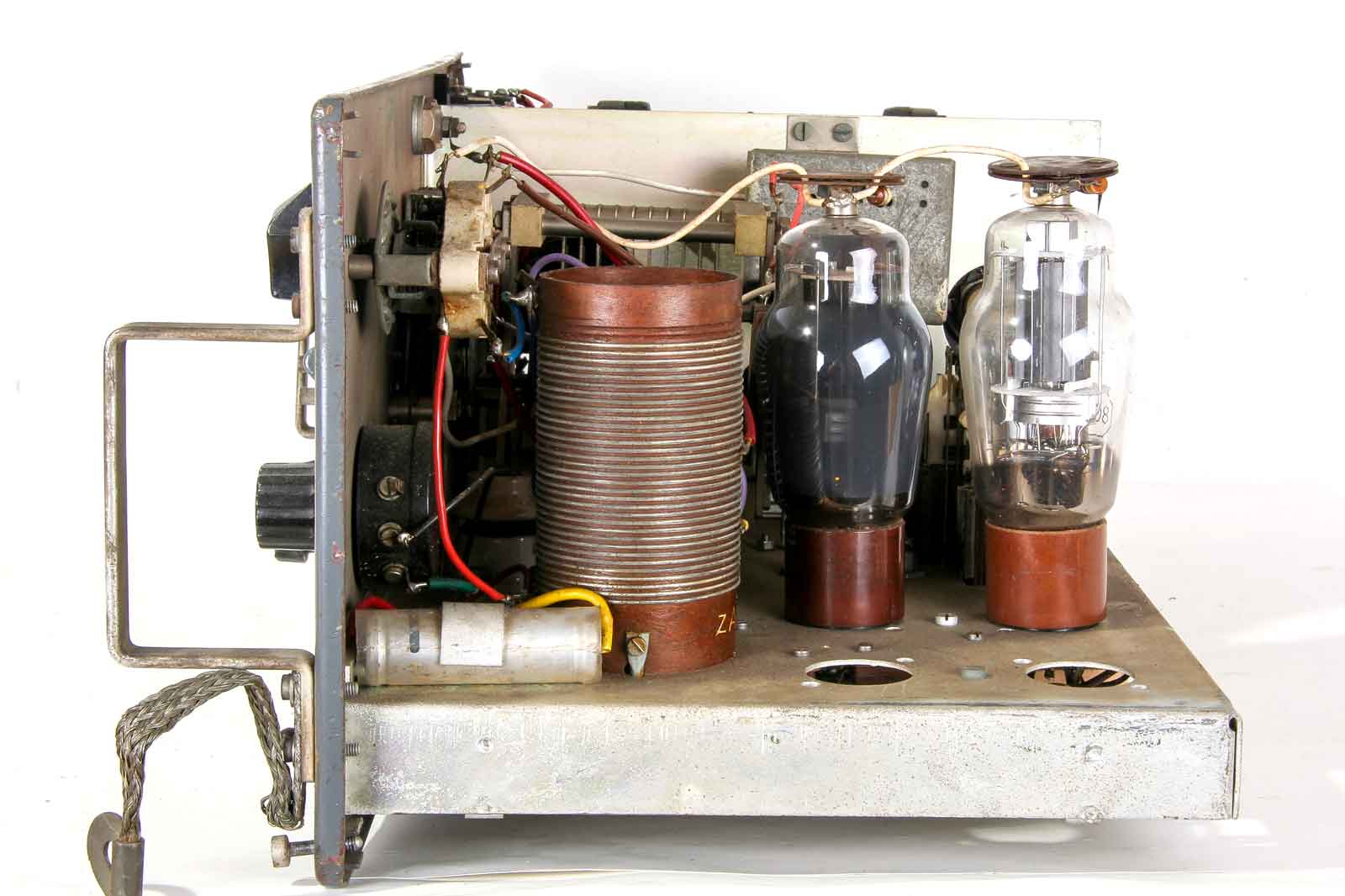

De rechter zijkant.

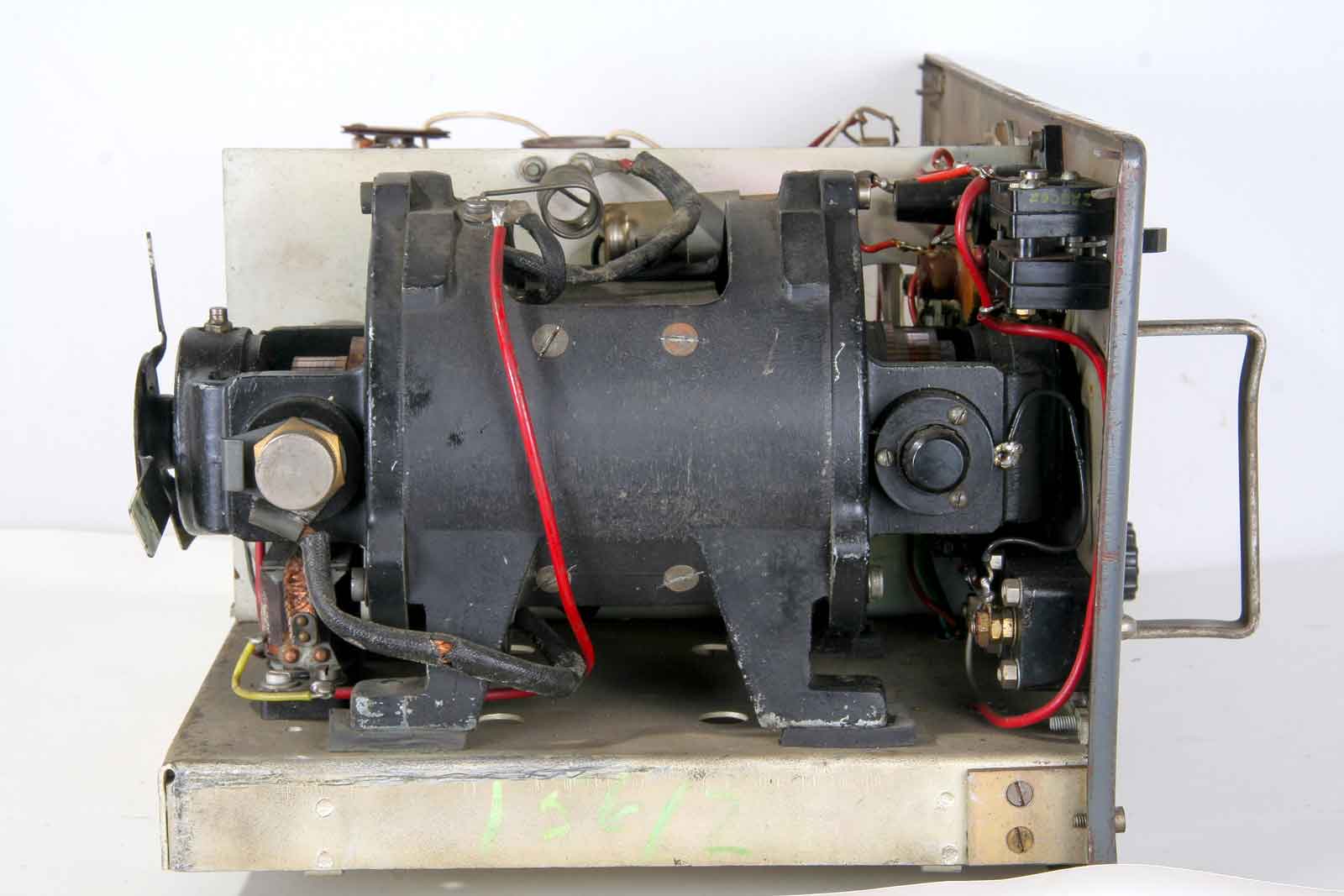

De aanblik links.

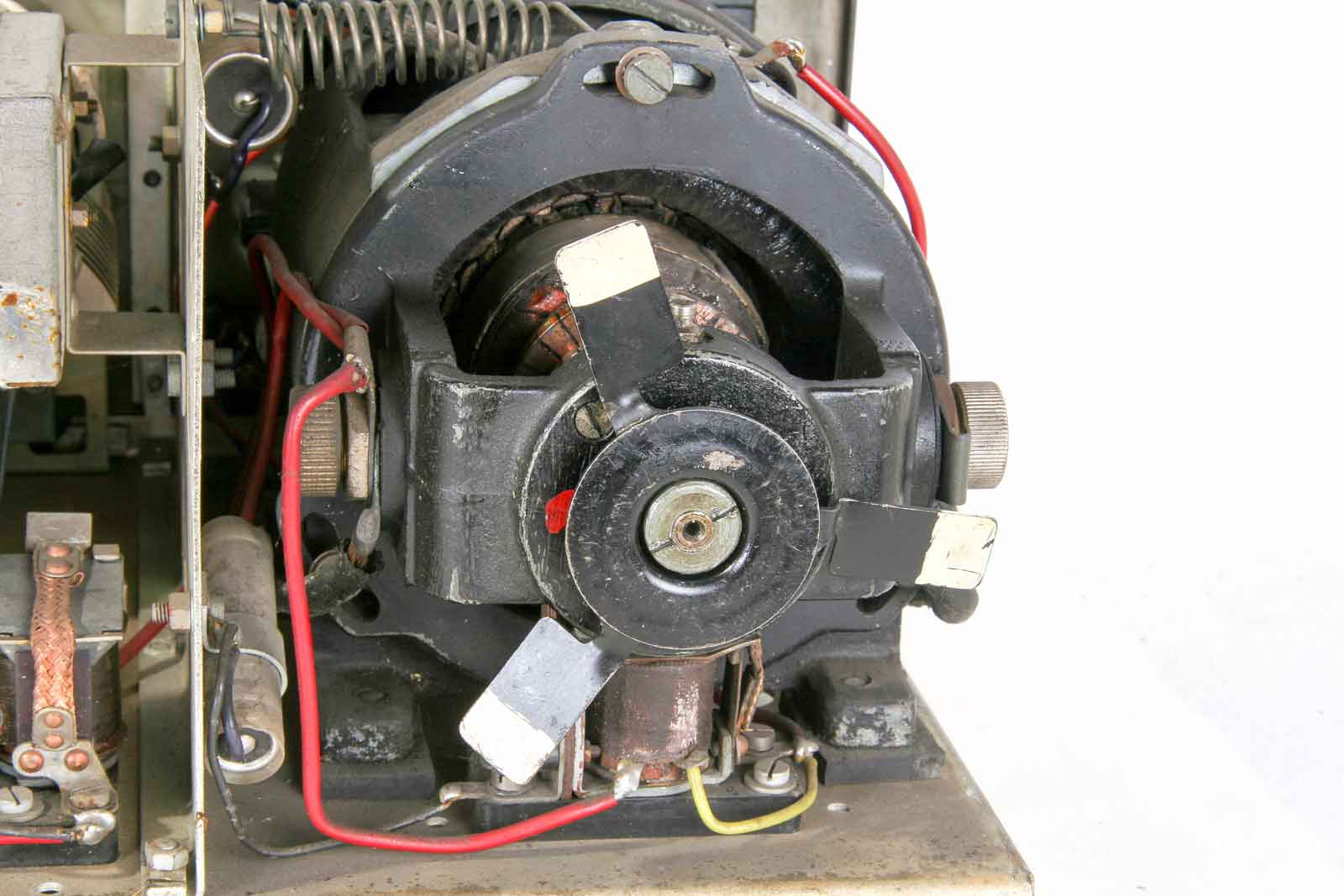

De imposante fan op de as van de dynamotor ( de Engelsen noemen dat een rotary transformer)

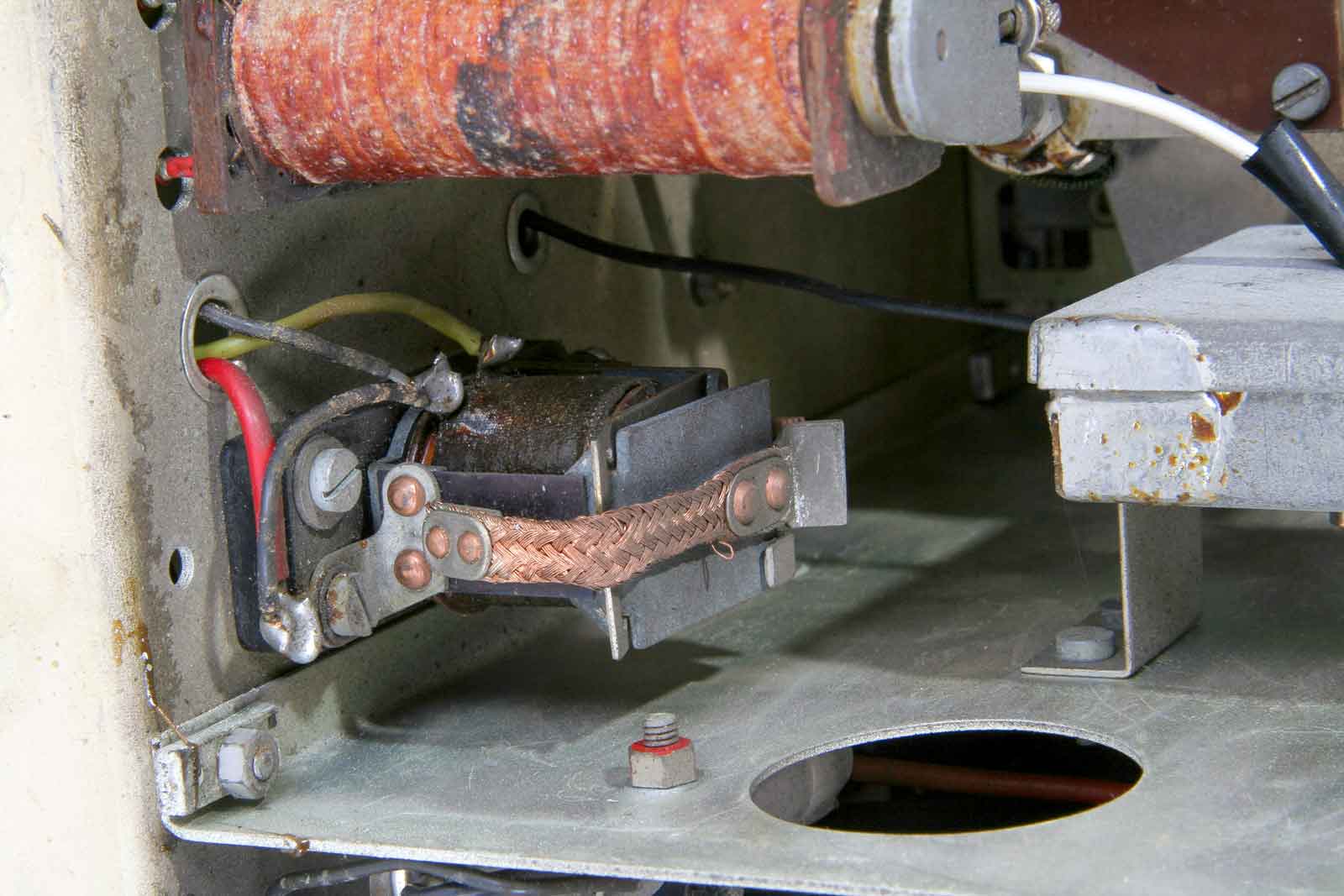

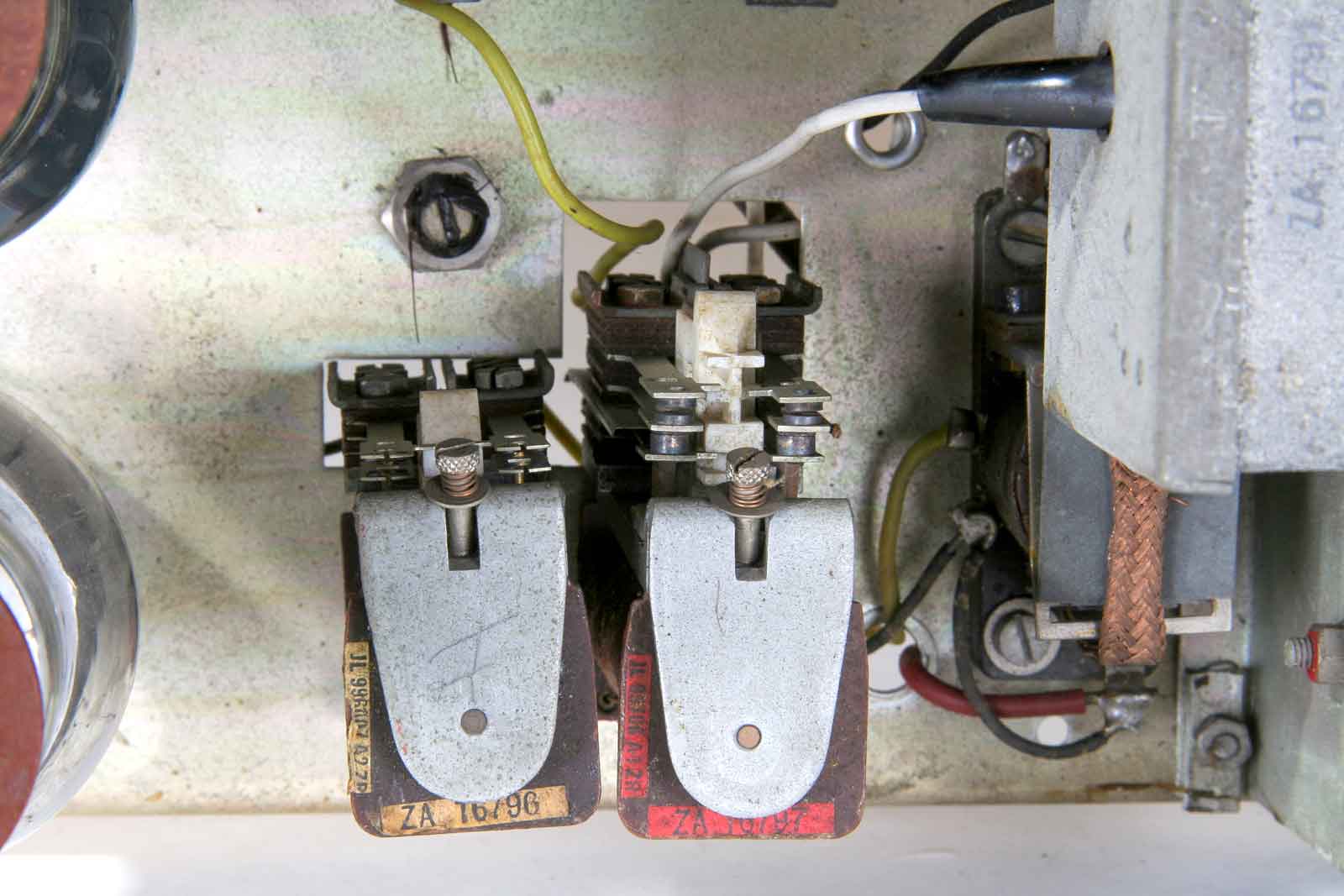

Klein relais.
De twee grote broers, van boven gezien.
Deze buizen worden nog door het type ATS25 vervangen, dat staat toch wel beter.

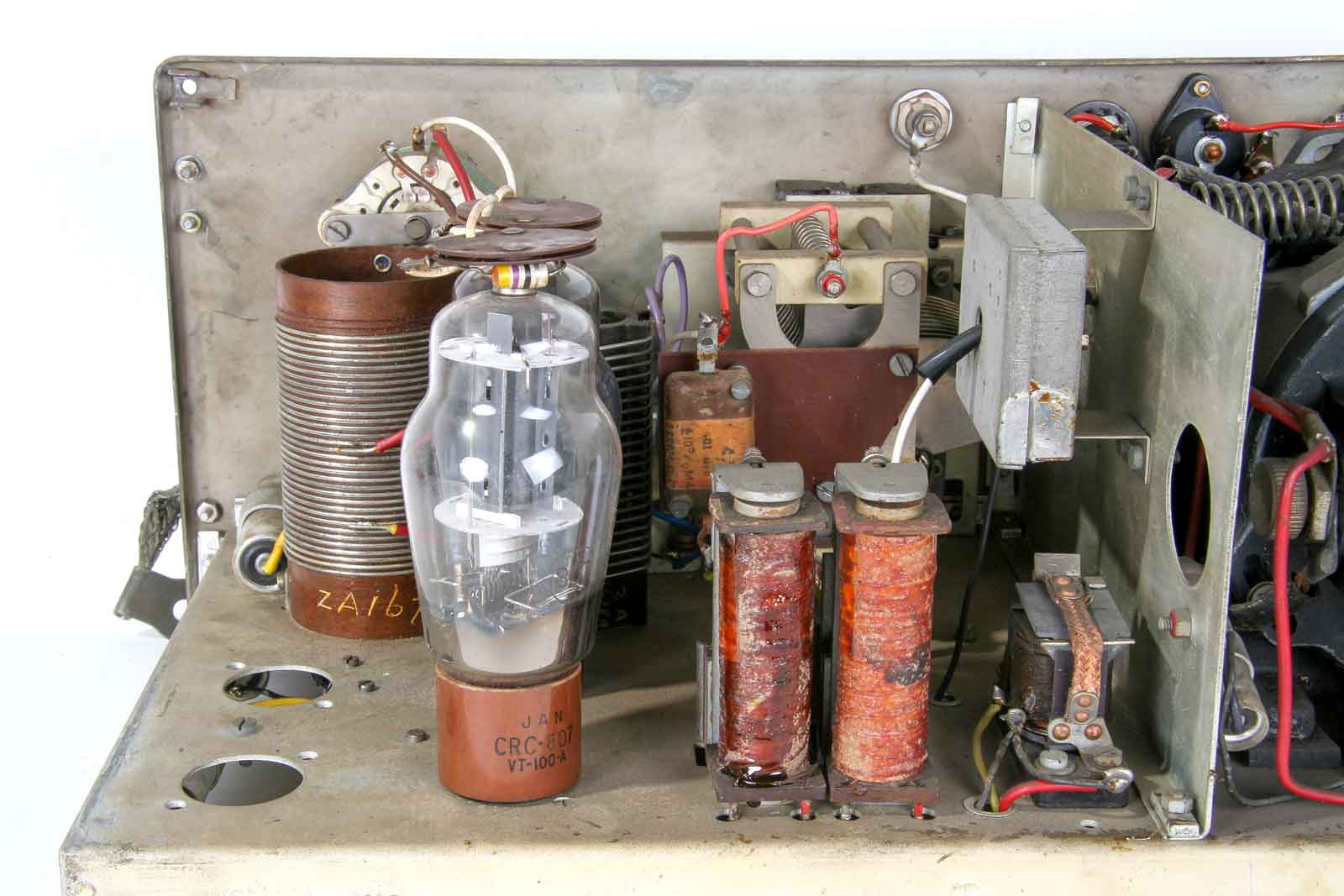

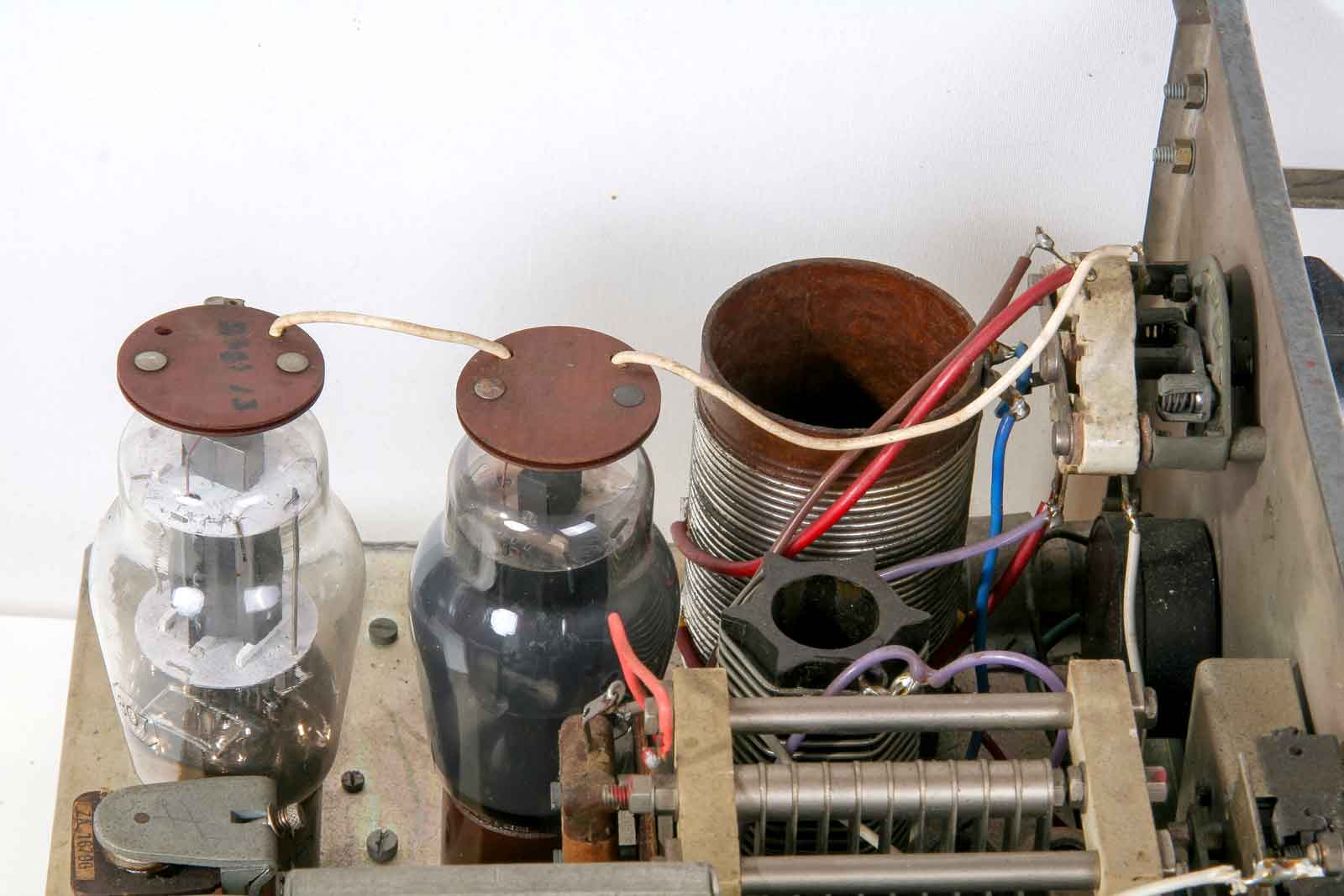

Op deze foto is te zien dat de 807's echt parallel staan.

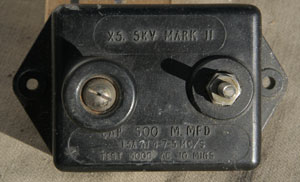

De seriecondensator tussen antenne-aanpas-unit en spriet-antenne. Deze was ervoor om bij aanraking van hoogspanningsleidingen door de antenne, de set voor schade te behoeden.

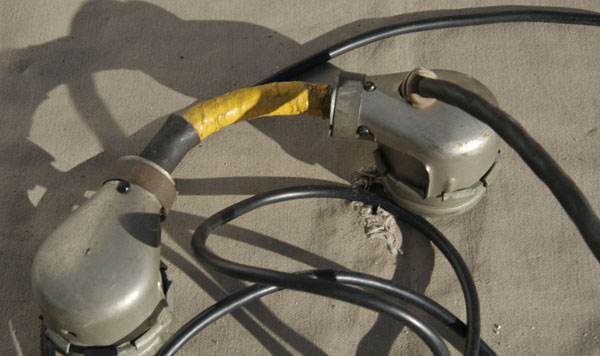

Deze speciale kabel tussen de voeding van de WS-19 en de zend-ontvanger zelf, had een aparte kabel voor de aansturing (Zend/ontvang) van de HP-amplifier.

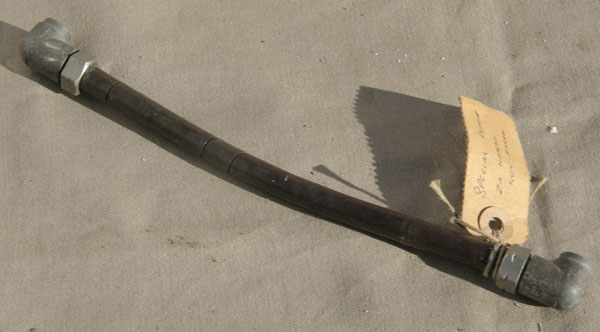

Deze kabel wordt gebruikt voor de HF-verbinding van WS-19-output naar de Amplifier-input.

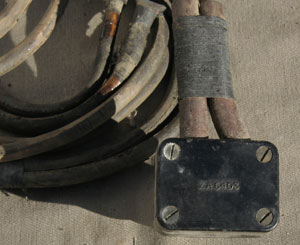

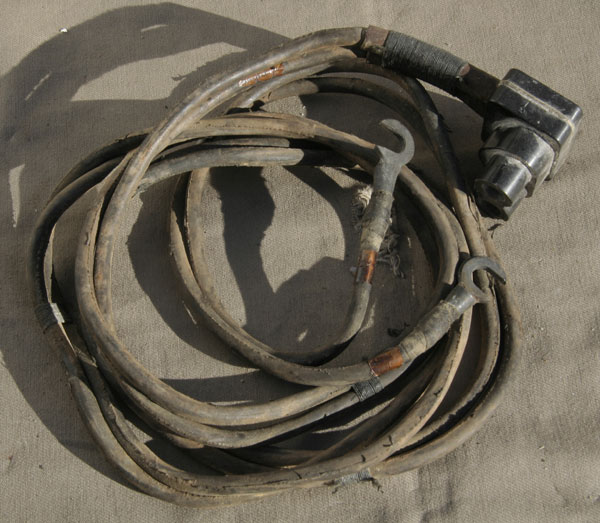

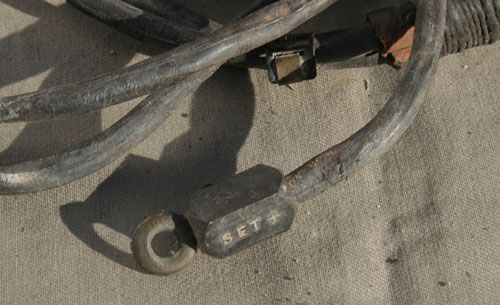

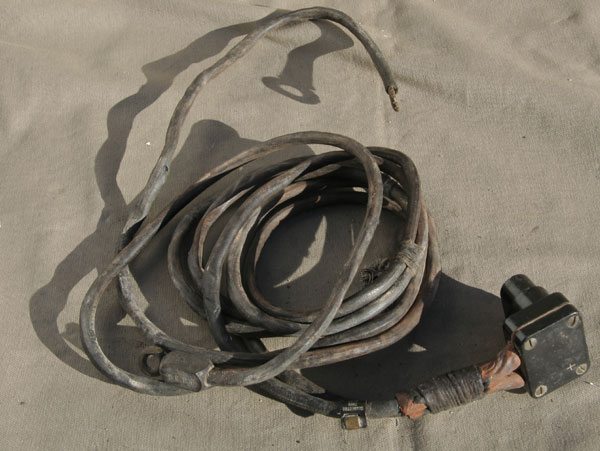

Dit is de 12 V. voedingskabel met open aansluitklemmen.
De aansluitplug.
De tweede variant, met ronde aansluitingen.
Dit is zo'n aansluiting.
Wat me nog ontbreekt is de "Aerial Tuning Inductance", een rolspoel in een soortgelijke behuizing als de variometer.
Op rommelmarkten hoef je niet bang te zijn er over te struikelen. Maar ja, je weet maar nooit.
Intussen is dit deel ook gevonden, zie "Aerial Tuning Inductance"

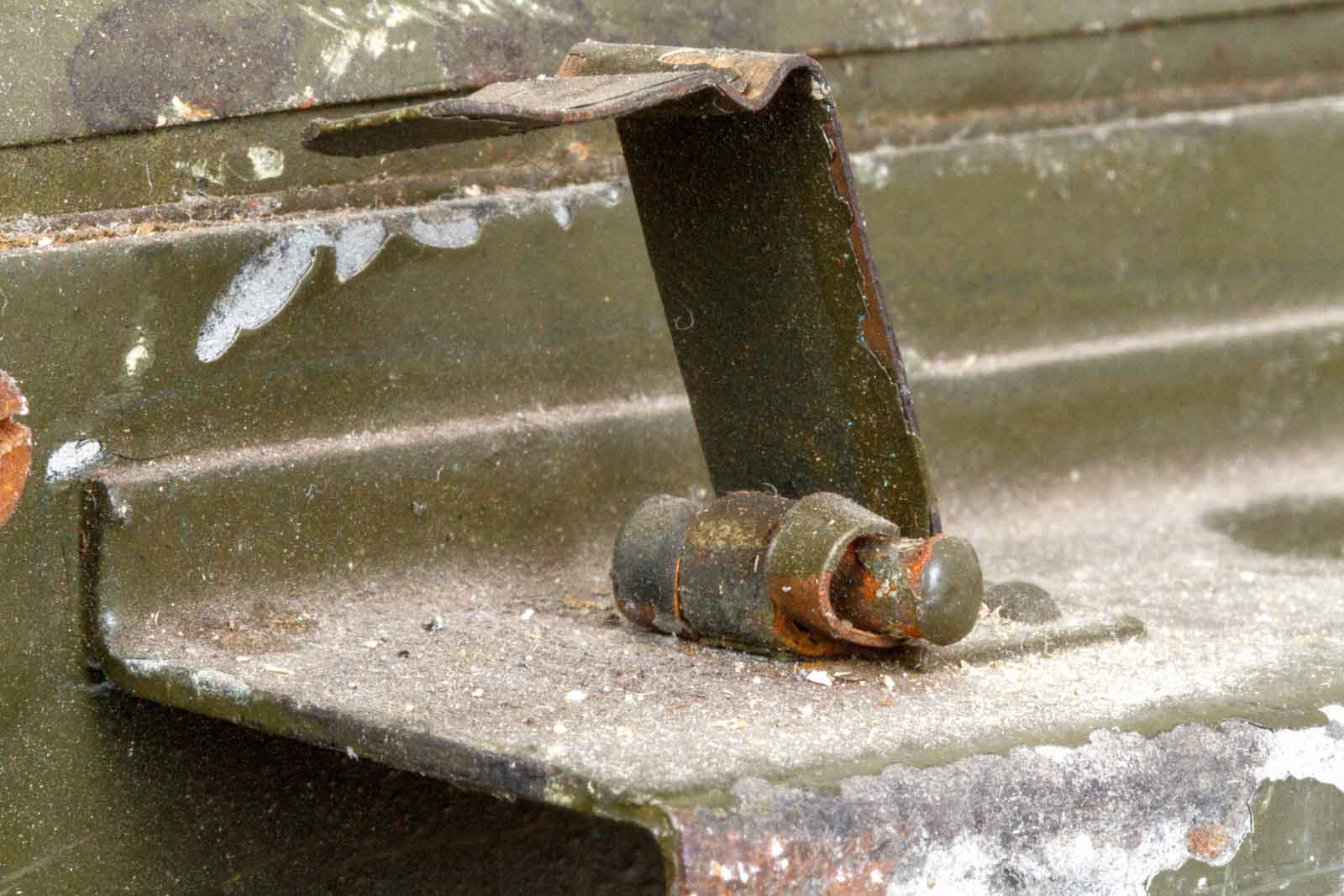

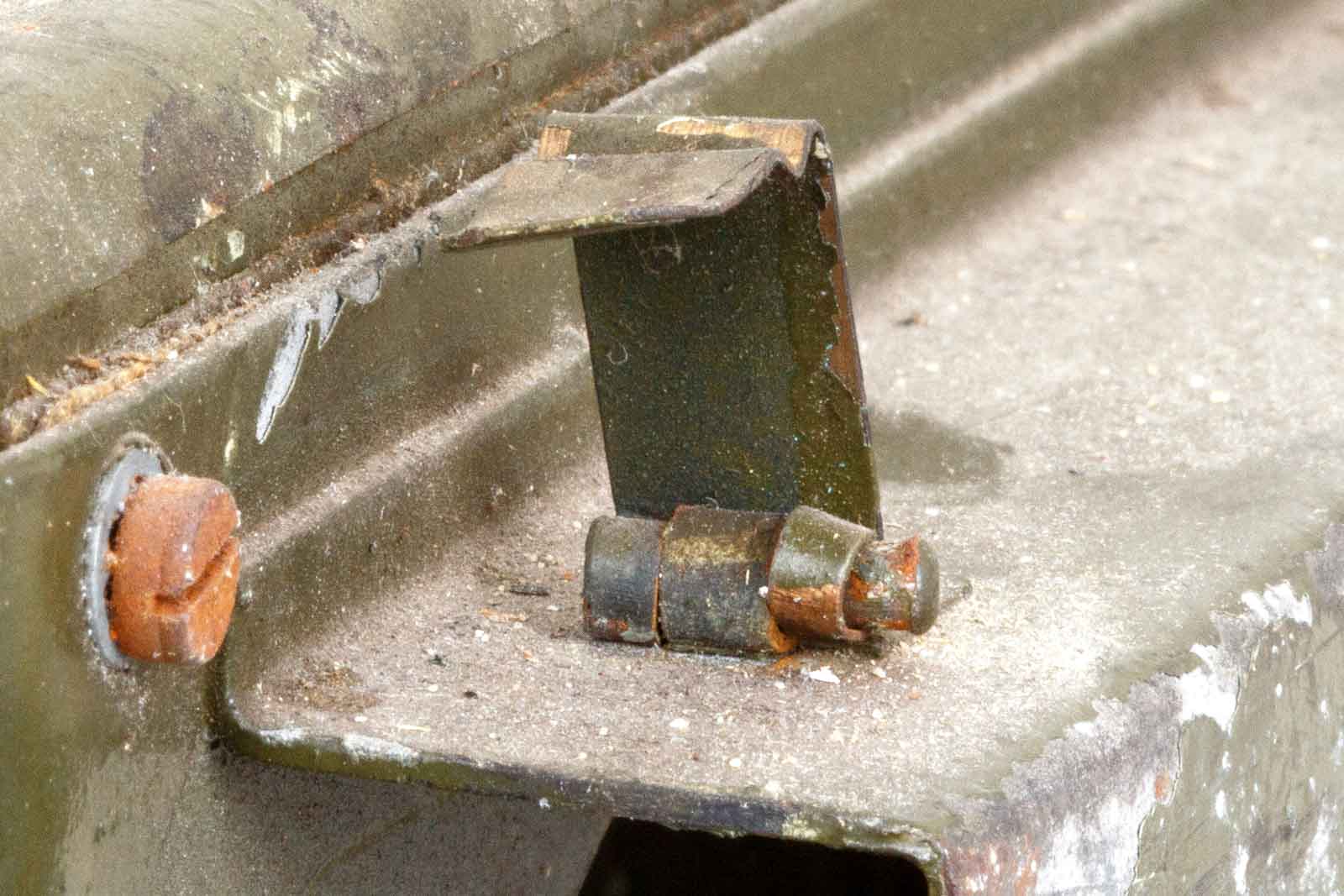

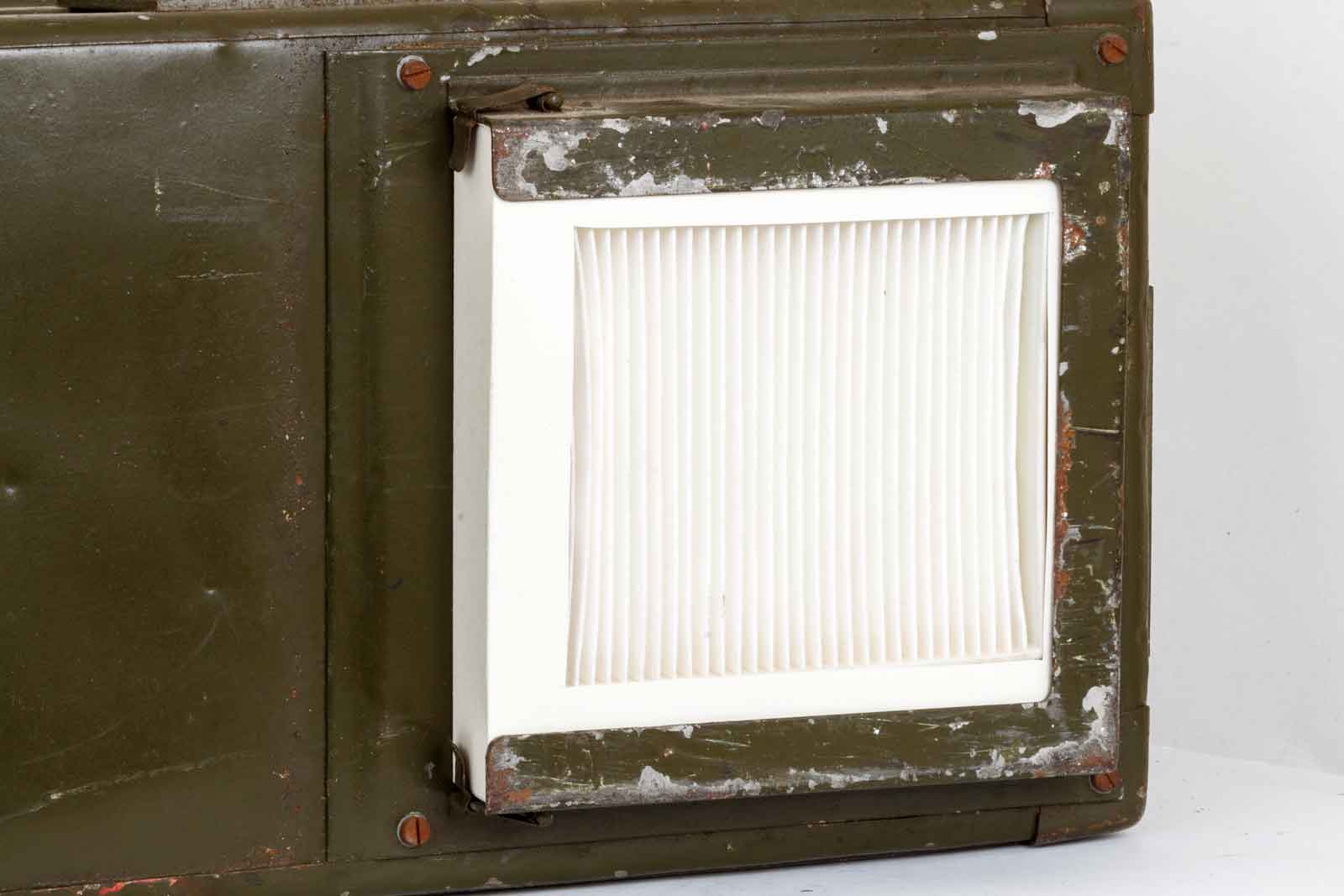

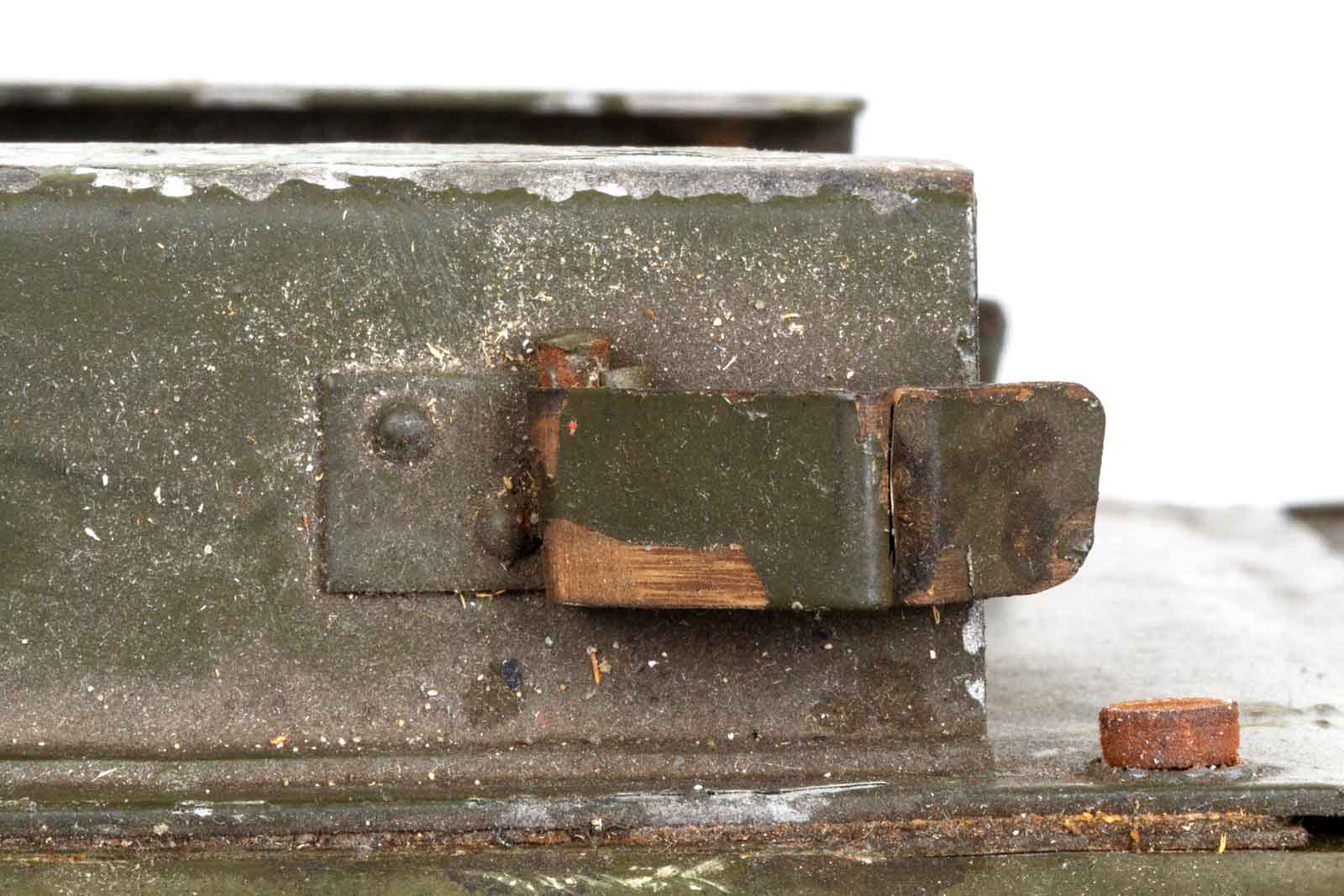

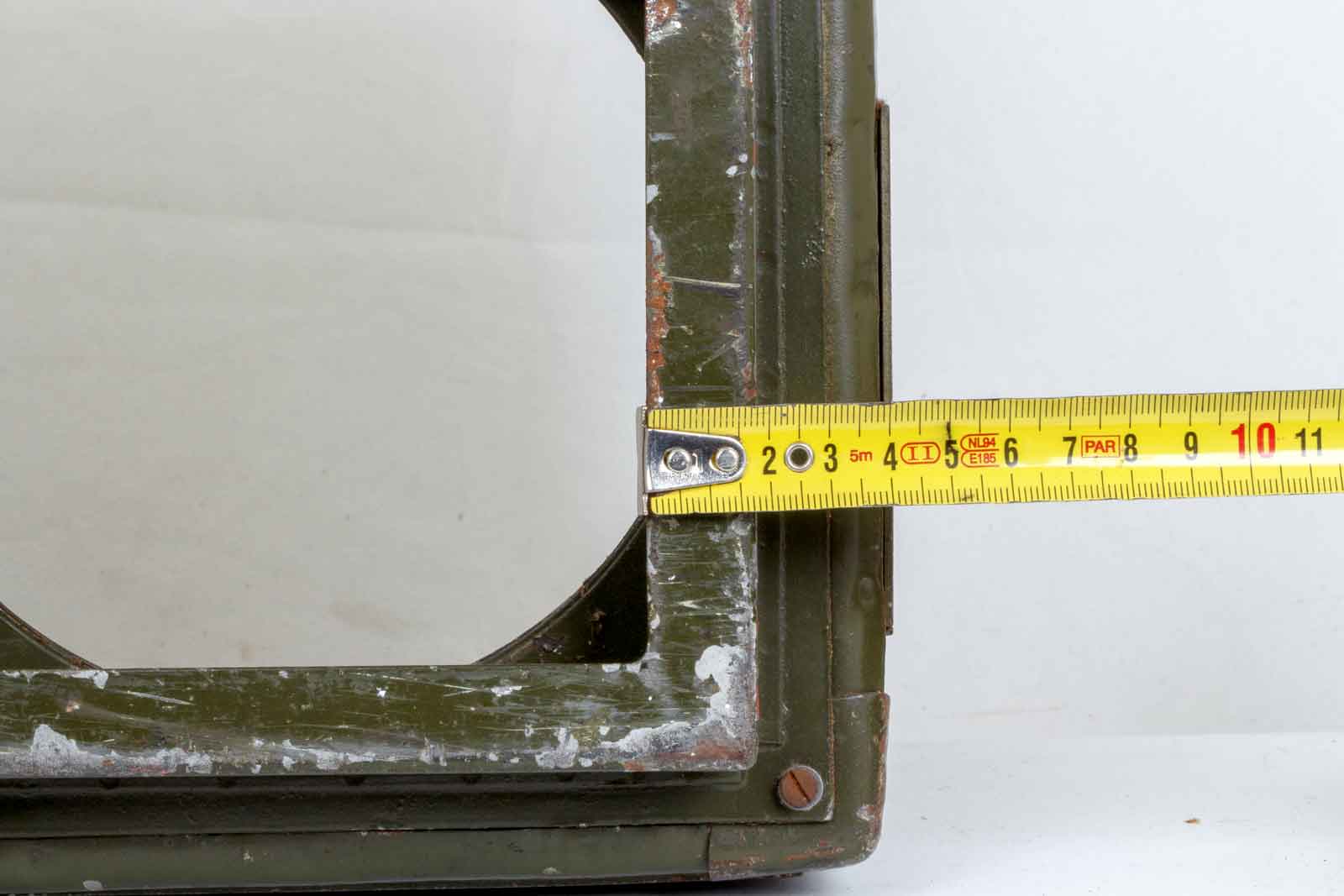

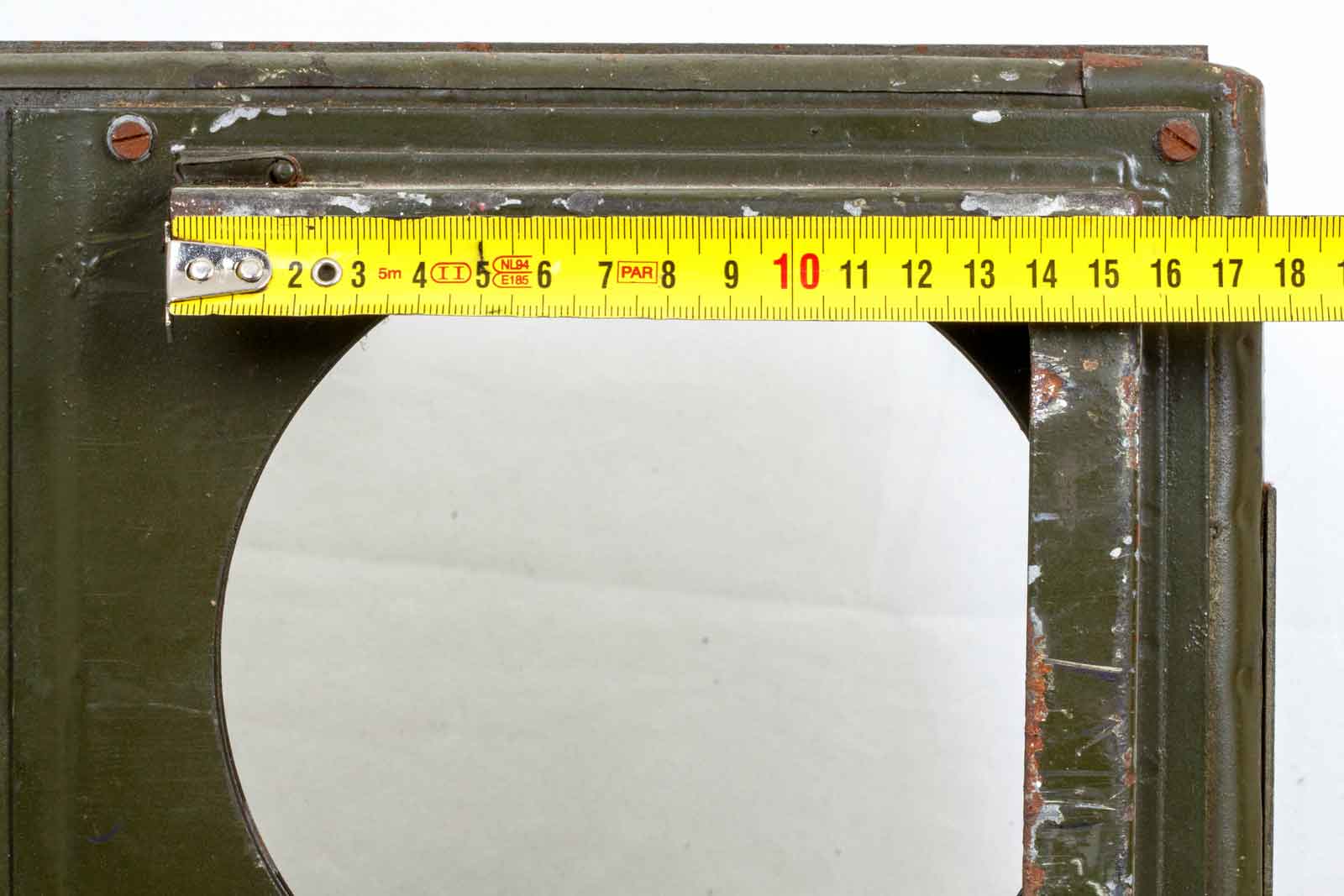

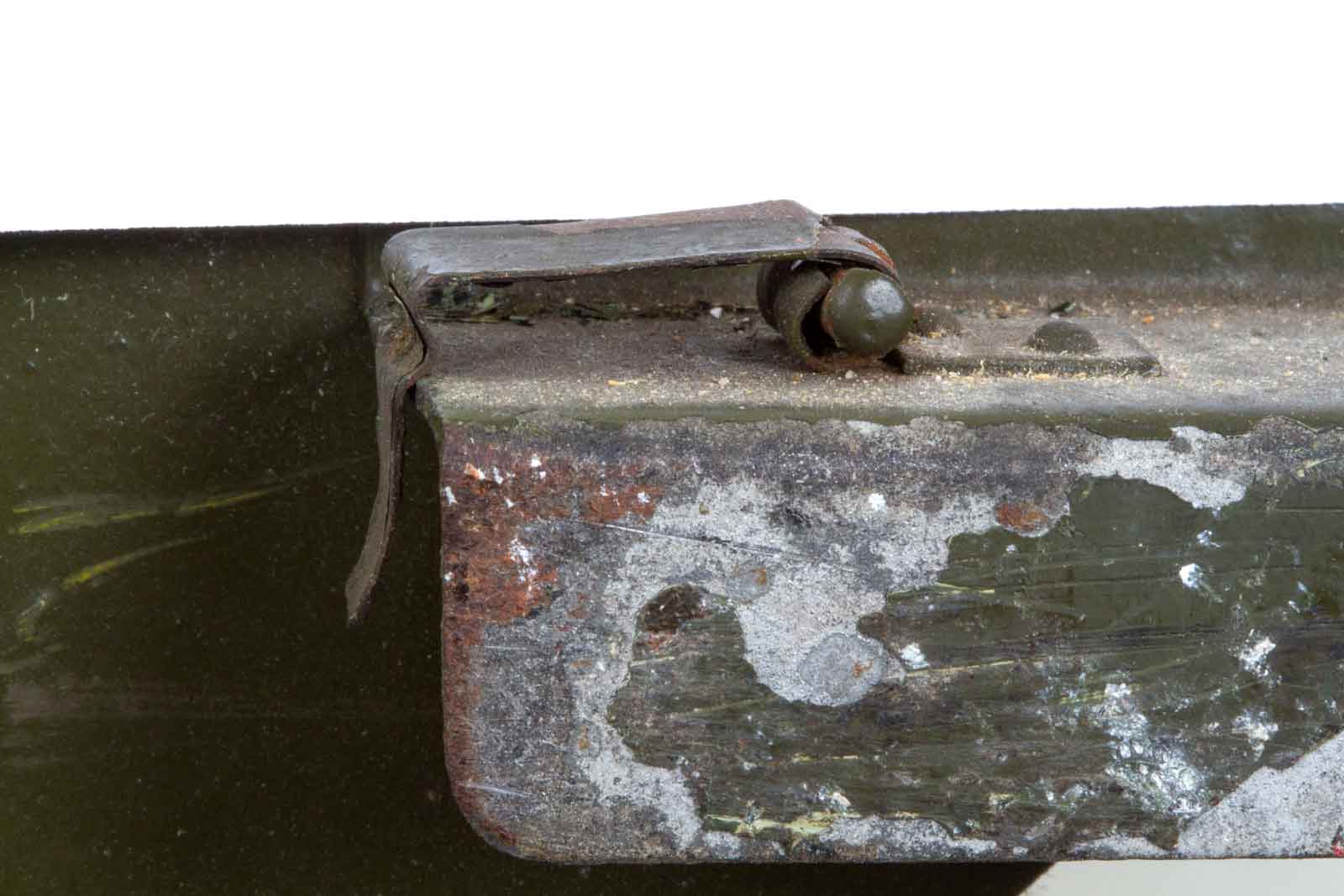

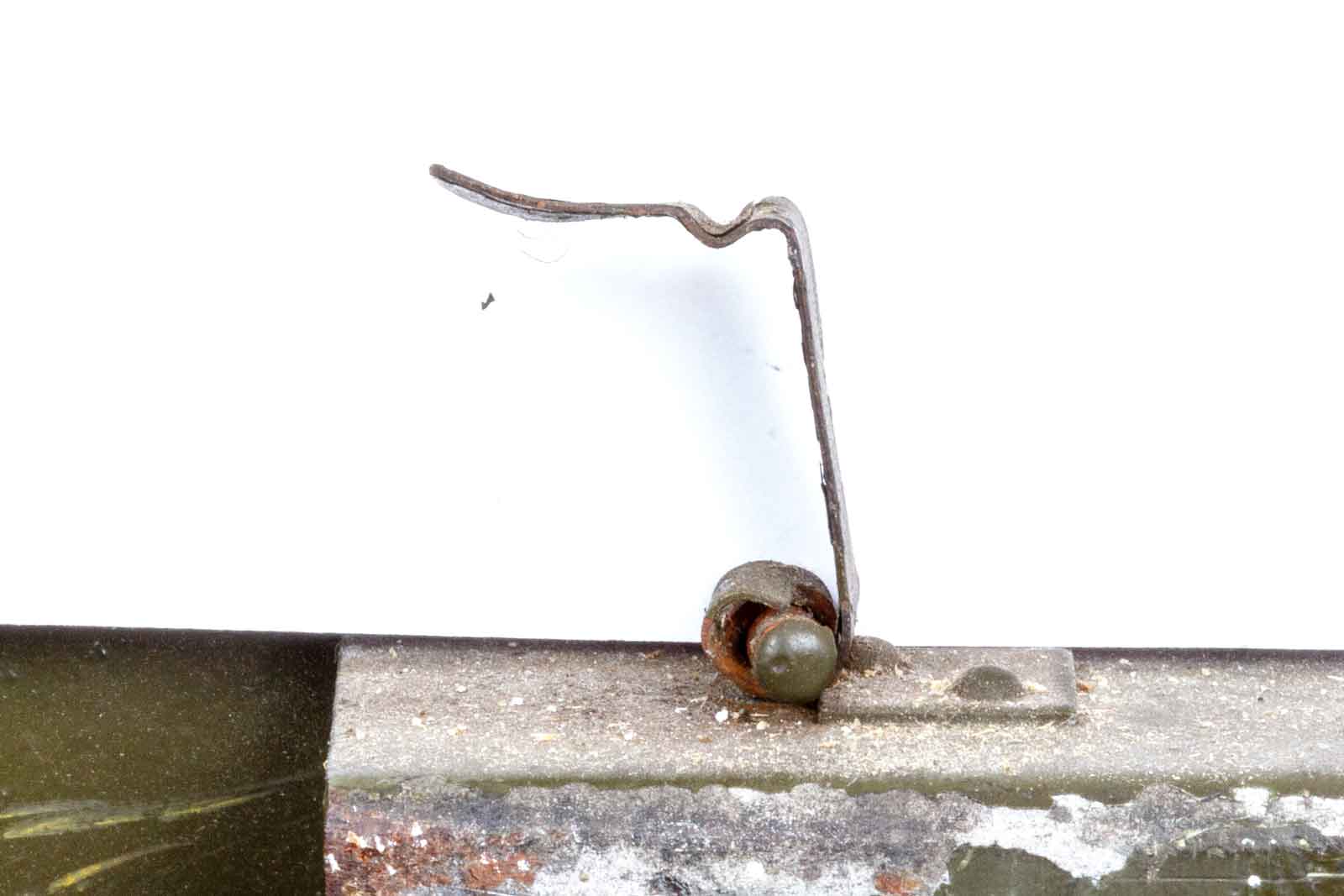

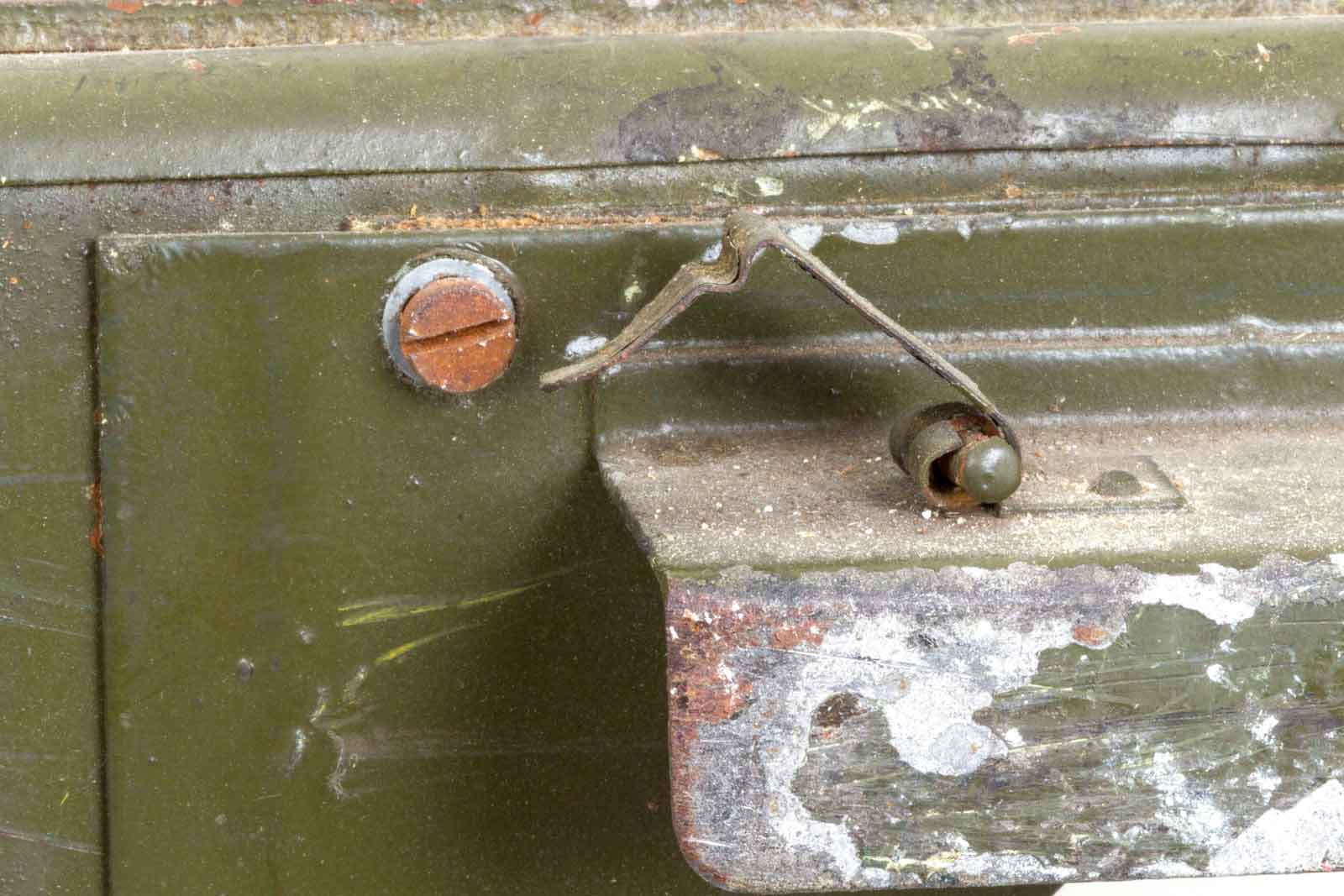

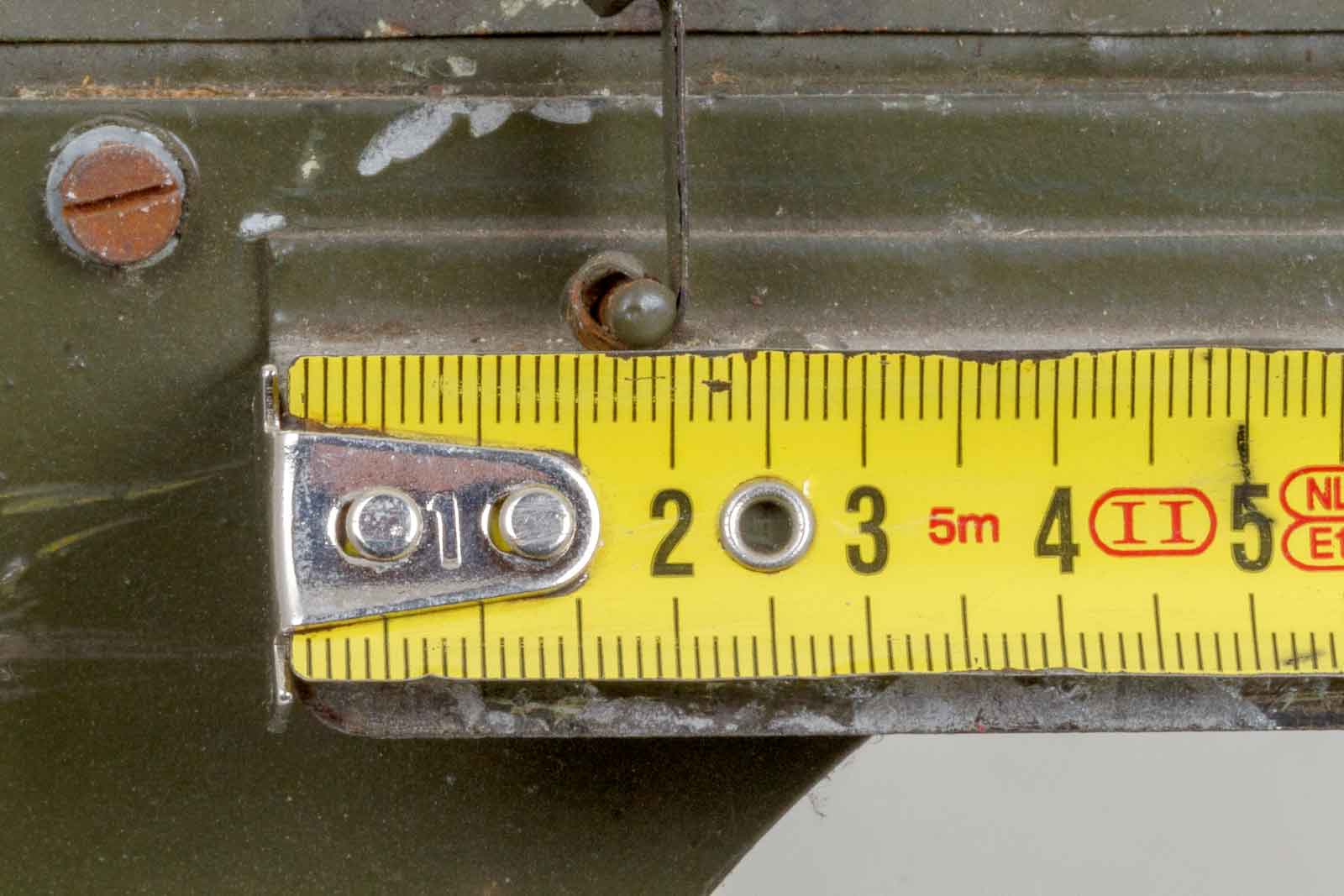

Details van het filterhuis van de versterker:
En nauurlijk moet er ook nog een filter in.

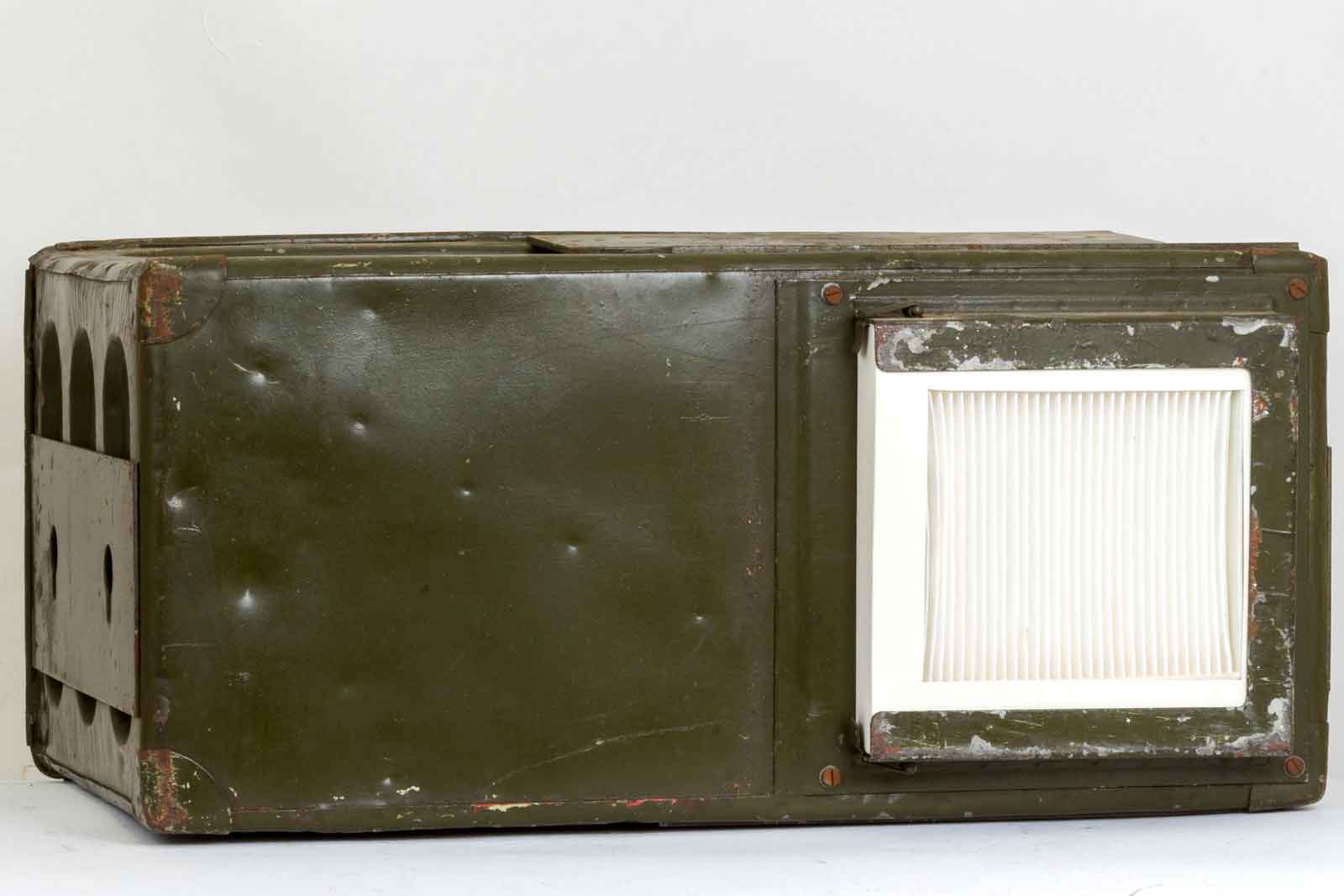

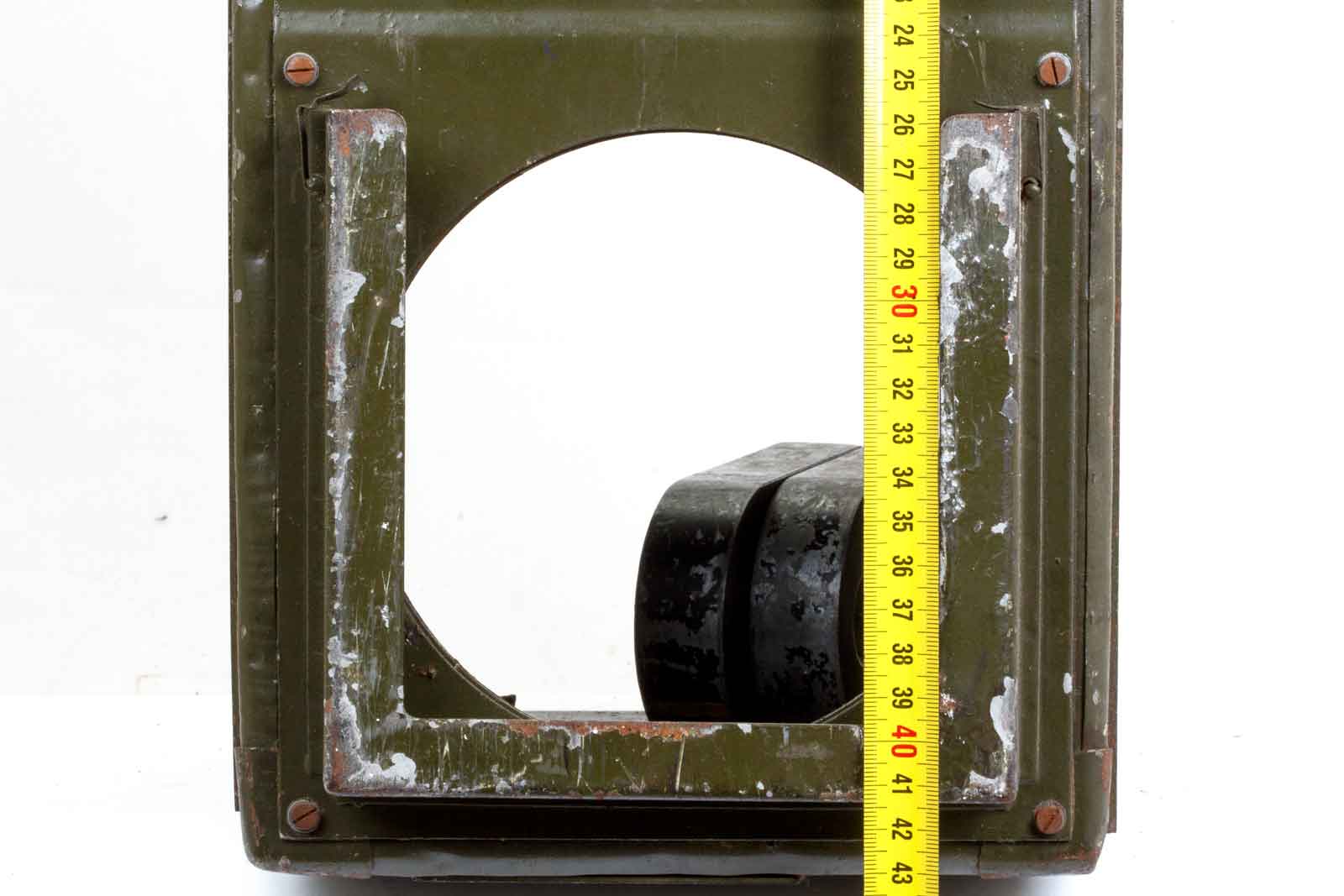

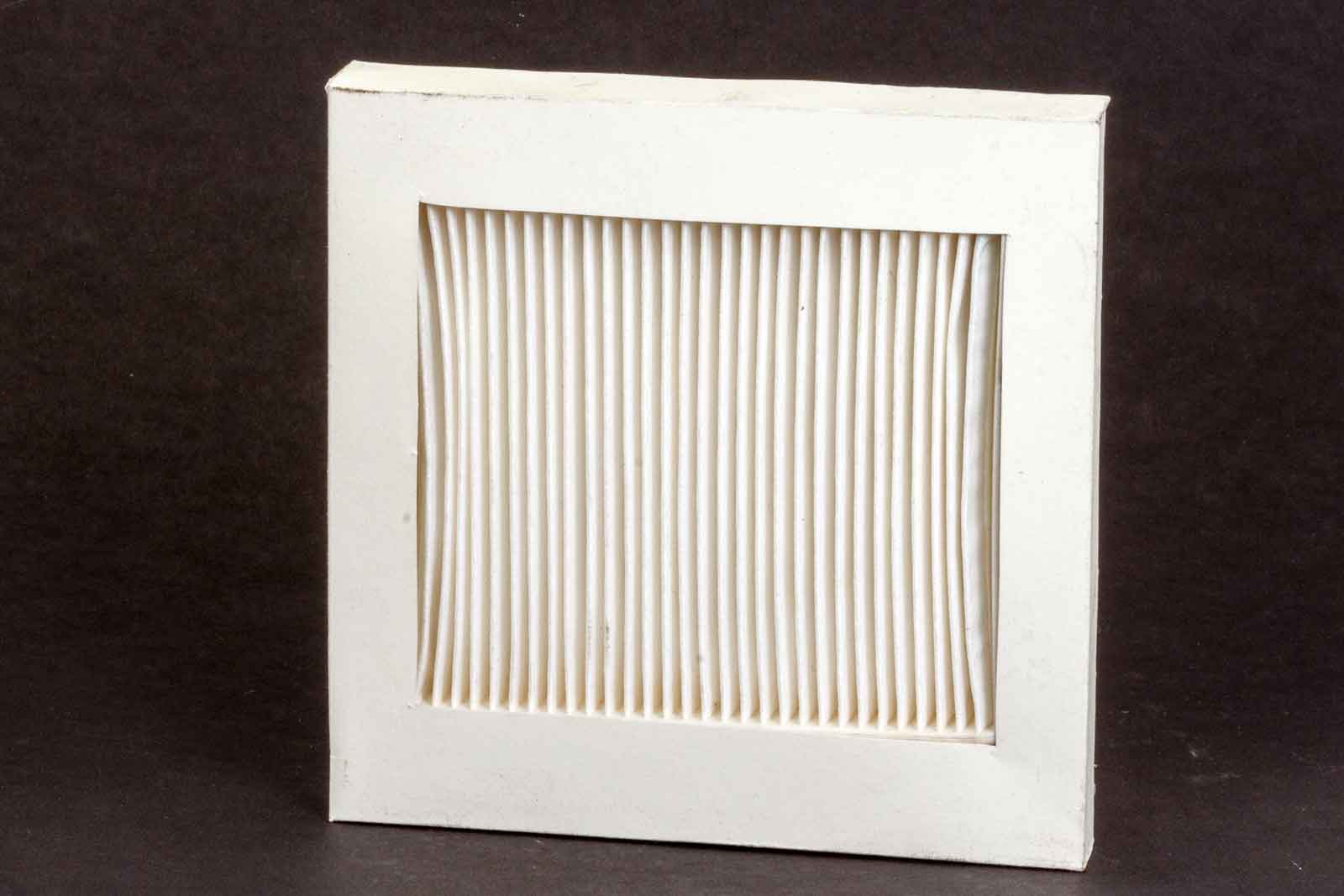

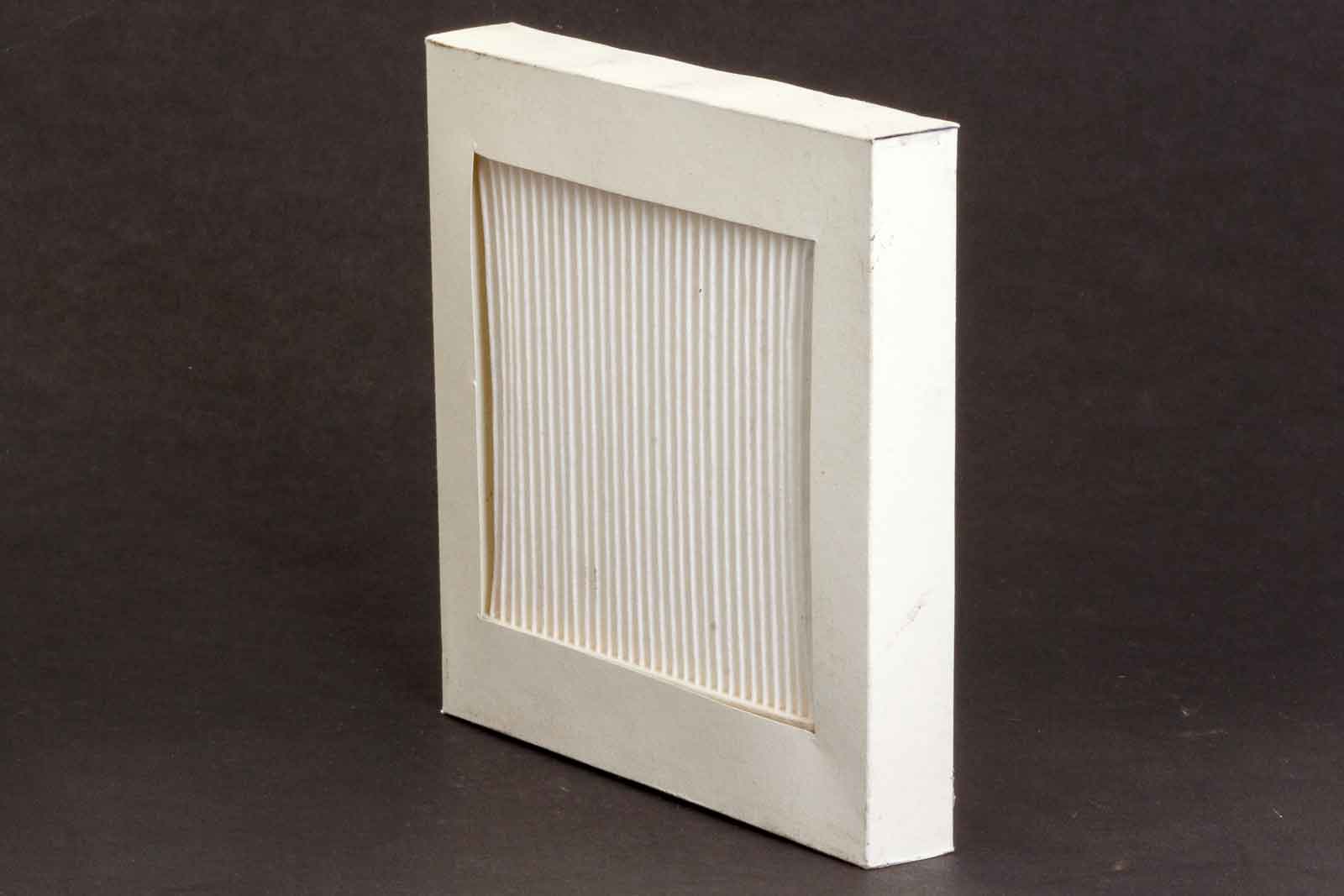

Het is een HEPA-filter van Samsung type VCA-VH43. Ik heb er een behuizing uit karton voor gemaakt en het filter er met dubbelzijdig plakband ingeplakt. Samsung is nogal prijzig, ik had hem er liggen, maar er zijn genoeg goedkopere vervangers. Deze heeft de maten van ongeveer 120 x 100 en is 22 mm dik. Een goedkope vervanger was 25 mm dik en dat is net iets te veel voor de houder. Maar er is vast wel iets te vinden.
Terug naar begin van de pagina.
Documentatie: Deze docs zijn in pdf-formaat.
1 - Amplifiers R.F. No.2 Mark I and II Working Instructions
2 - Toestel 19HP School verbindingstroepen
3 - User Handbook for Amplifier R.F. No.2 R.F. MK.3.(12 Volt)
4 - VMARS-newsletter Issue 5 June 1999
5 - Foto's van de WS19 HP van Wireless of the Warrior van Louis Meulstee
