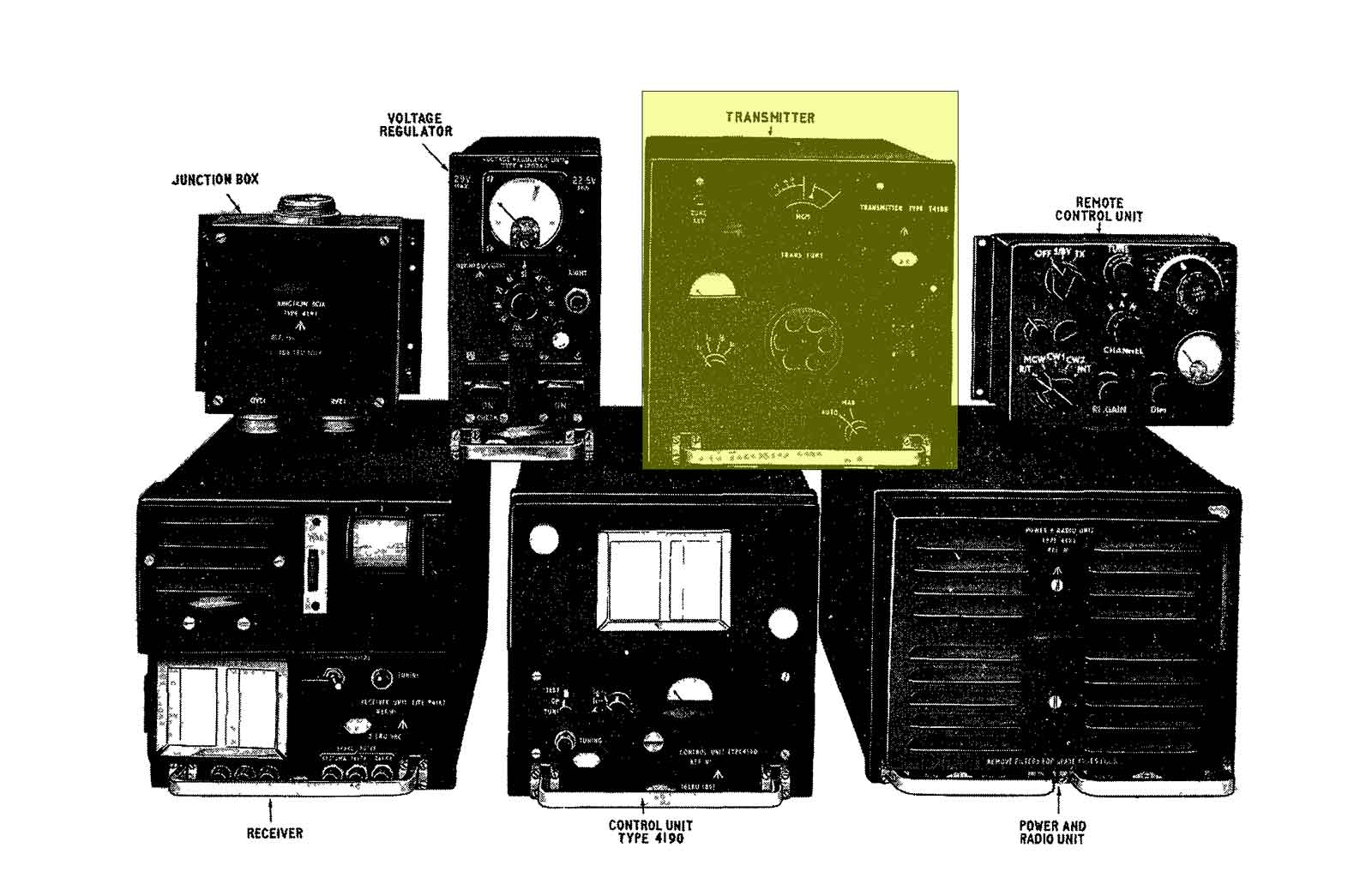

De ARI-installatie 5847 -totaal.

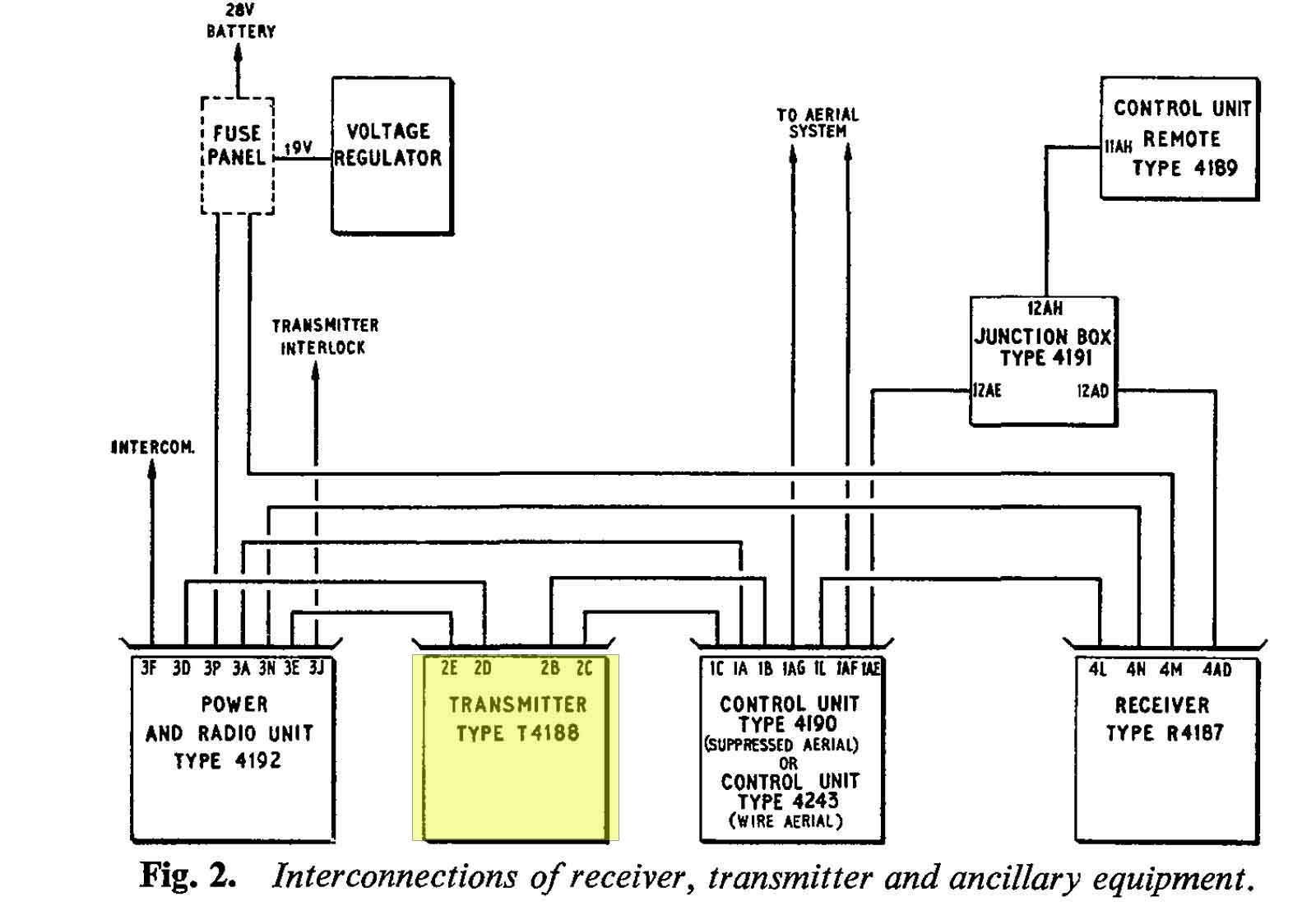

Op dit overzichtsplaatje de complete installatie. Het geel gemarkeerde deel wordt hieronder beschreven.
Op bovenstaande afbeelding is te zien hoe en met welke units het hier besproken toestel verbonden is.
Weer een apparaat uit de uitgebreide verzameling van Pieter Lamers.
Door op de afbeeldingen te klikken verkrijgt u een groter beeld in een apart venster.

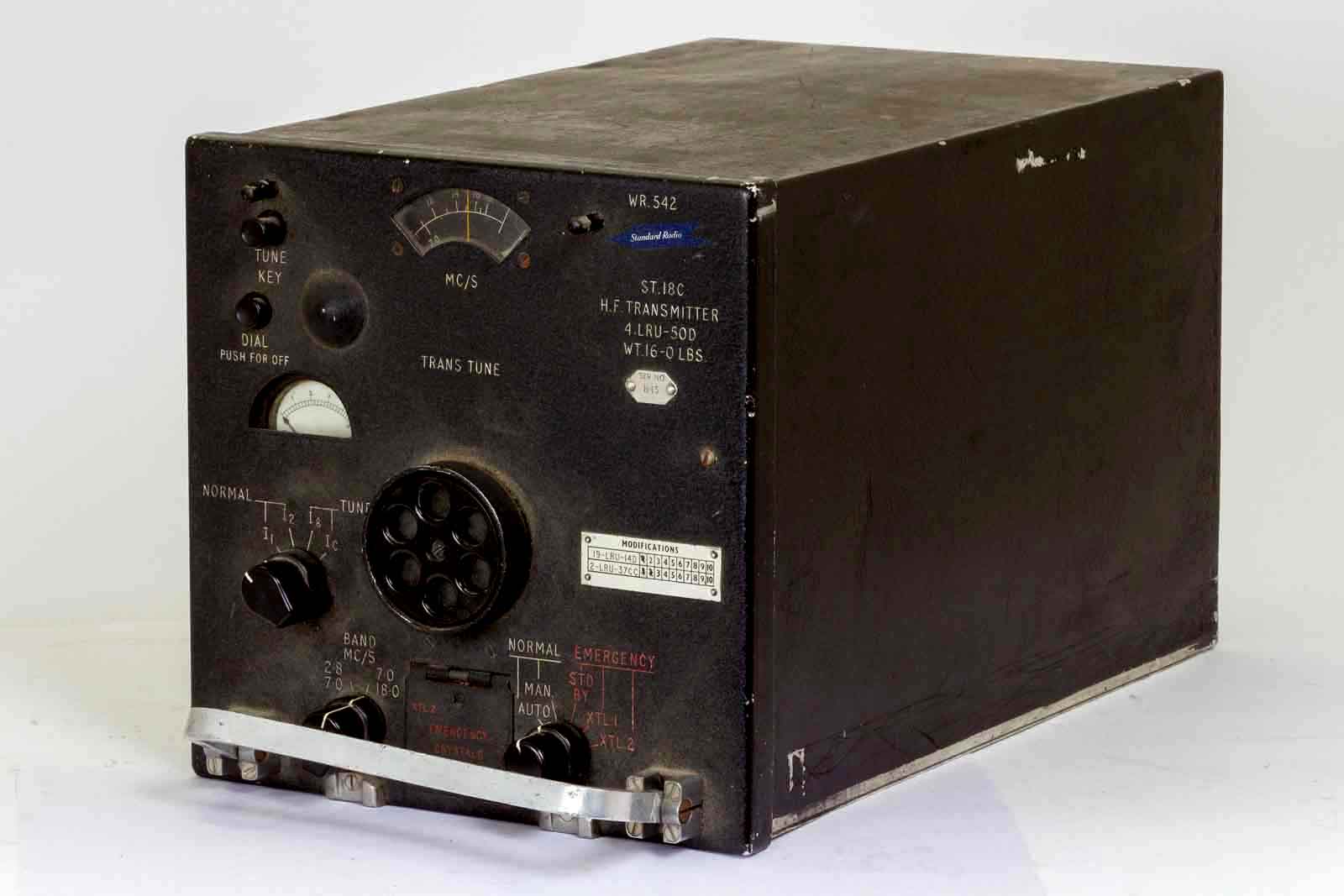

De complete zender van de A.R.I. 5874

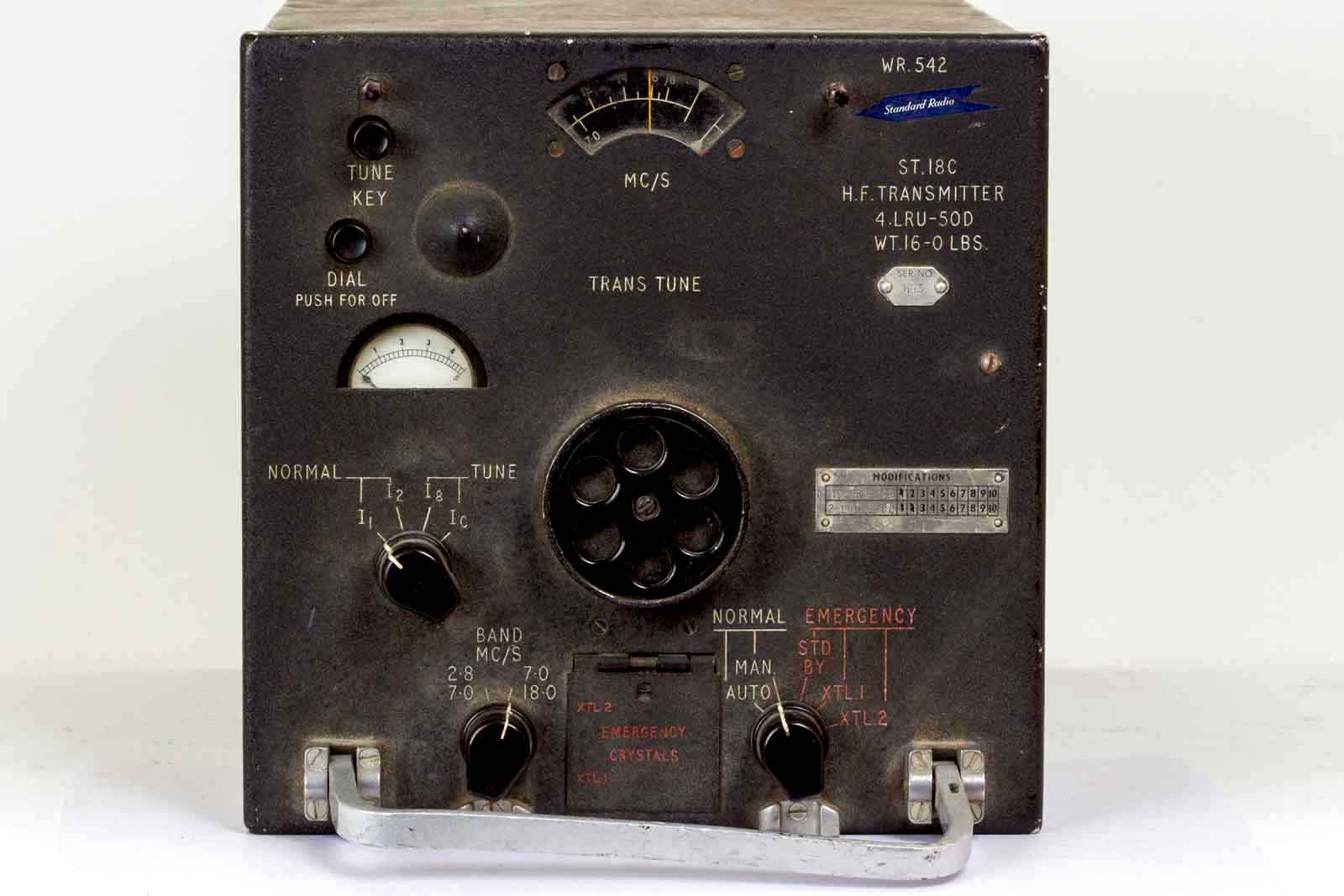

Het vooraanzicht.

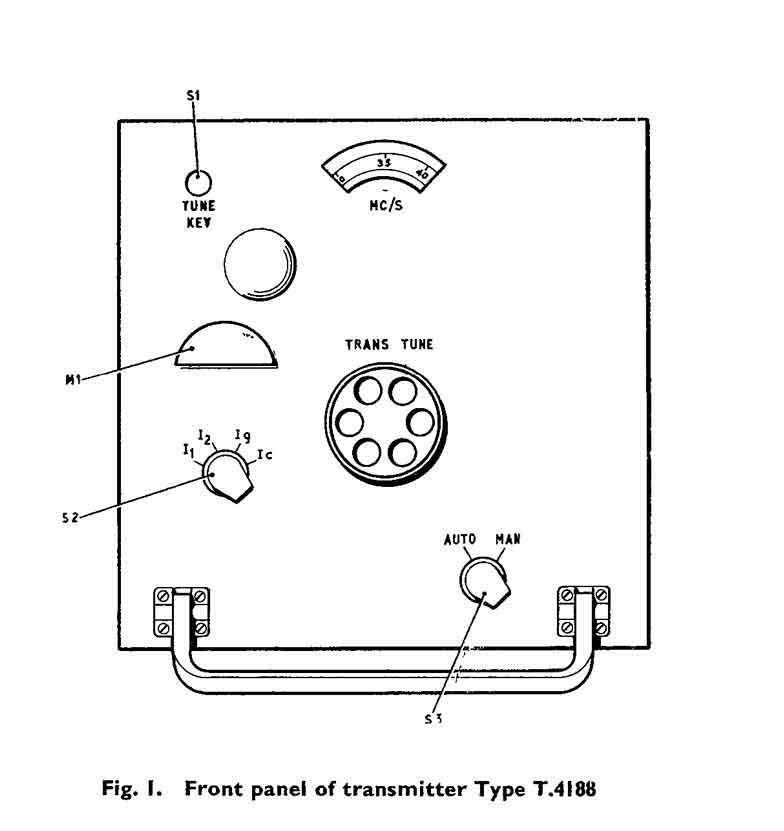

De uitleg van de frontpaneel-onderdelen.
S1 is de test-tune-drukknop die gebruikt wordt om de zender in te stellen. Op M1 is te zien welke stromen er lopen in het PA-circuit, de kathode- en roosterstromen en de antenneaansturing, afhankelijk van de stand van keuzeschakelaar S2. verder is er nog een schakelaar voor automatisch bedrijf en manueel.
De knop in het midden dient voor de afstemming en is af te lezen op de schaal midden boven.
De zender op de bovengetoonde afbeelding ziet er wat eenvoudiger uit dan die op de foto's. Waarschijnlijk is dit een variant...

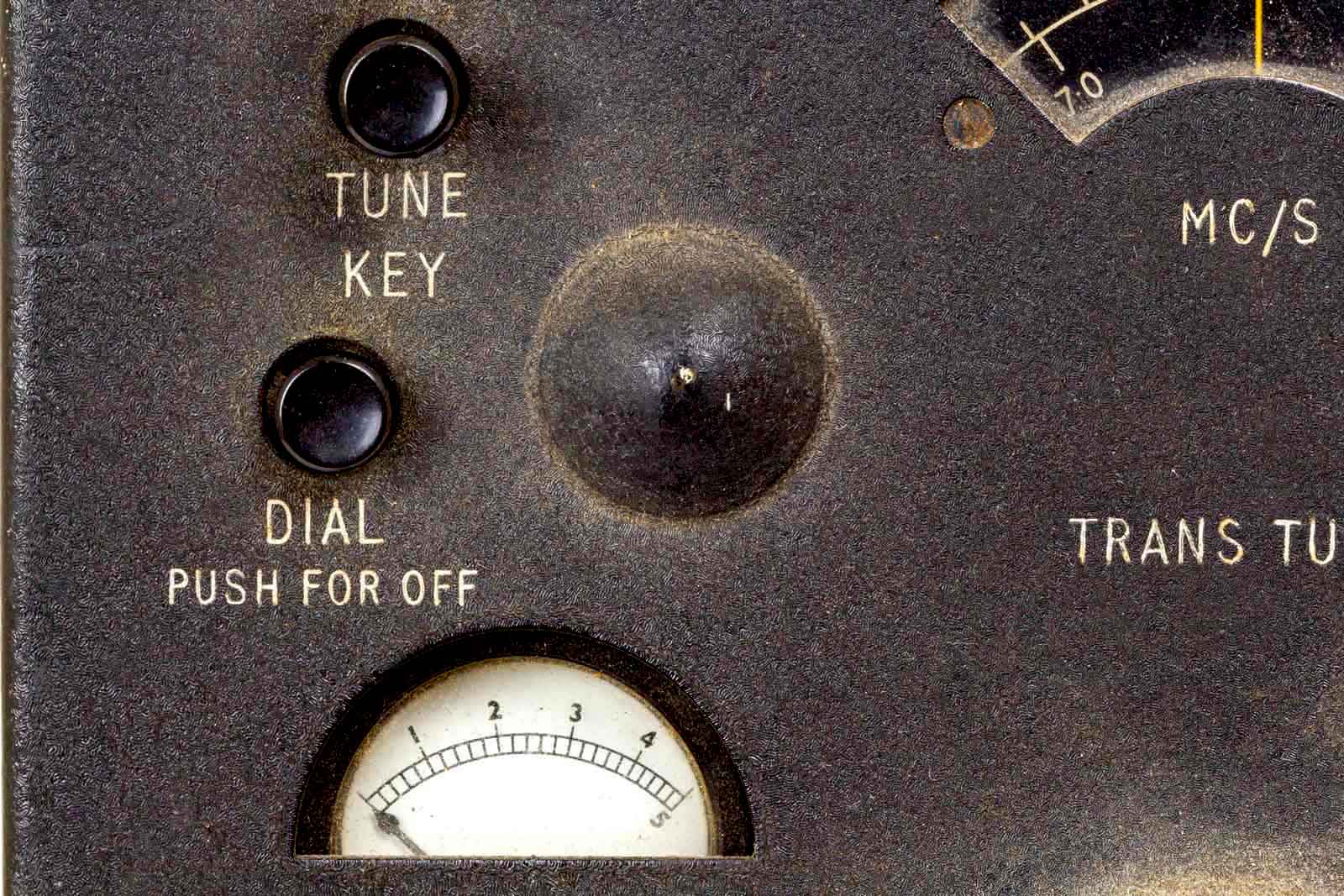

Hier de Tune-key en nog een schakelaar om het schaalverlichtingslampje te bedienen.

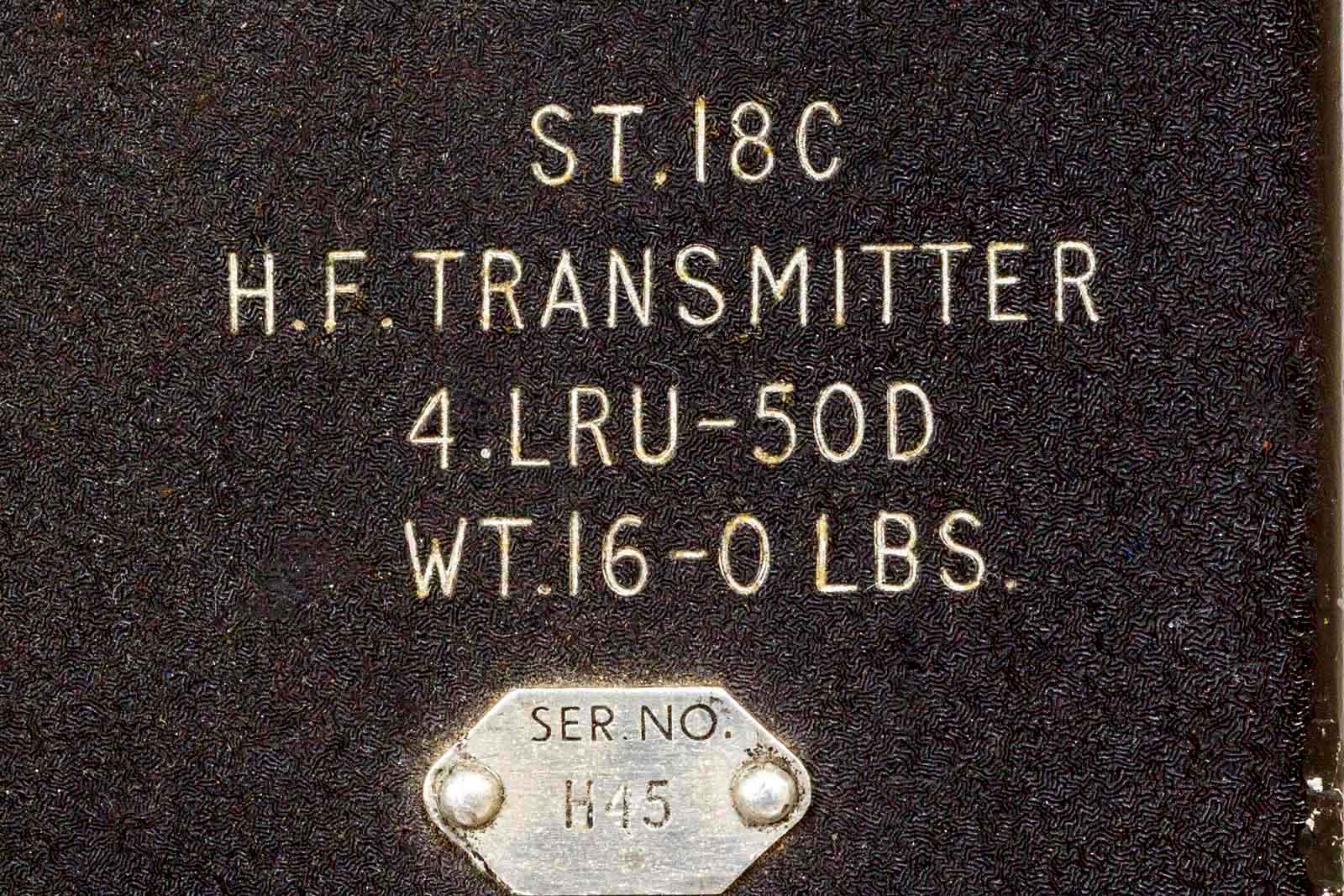

Een aantal kreten, 4.LRU-50D ??? WR.16-0 LBS zal wel Wireless Transmitter 16 zijn. ST-18 C is weer onduidelijk.
De tuningknop en de afstemschaal van de zender. Het toestel heeft twee zend-bereiken:
| Band Nr. | Van Mc/s | Tot Mc/s |
| 1 | 2,8 | 7.0 |
| 2 | 7.0 | 18.0 |
Verder nog twee noodfrequenties , de kristallen hiervoor zijn onder gebracht achter het klepje "Emergency Crystals".

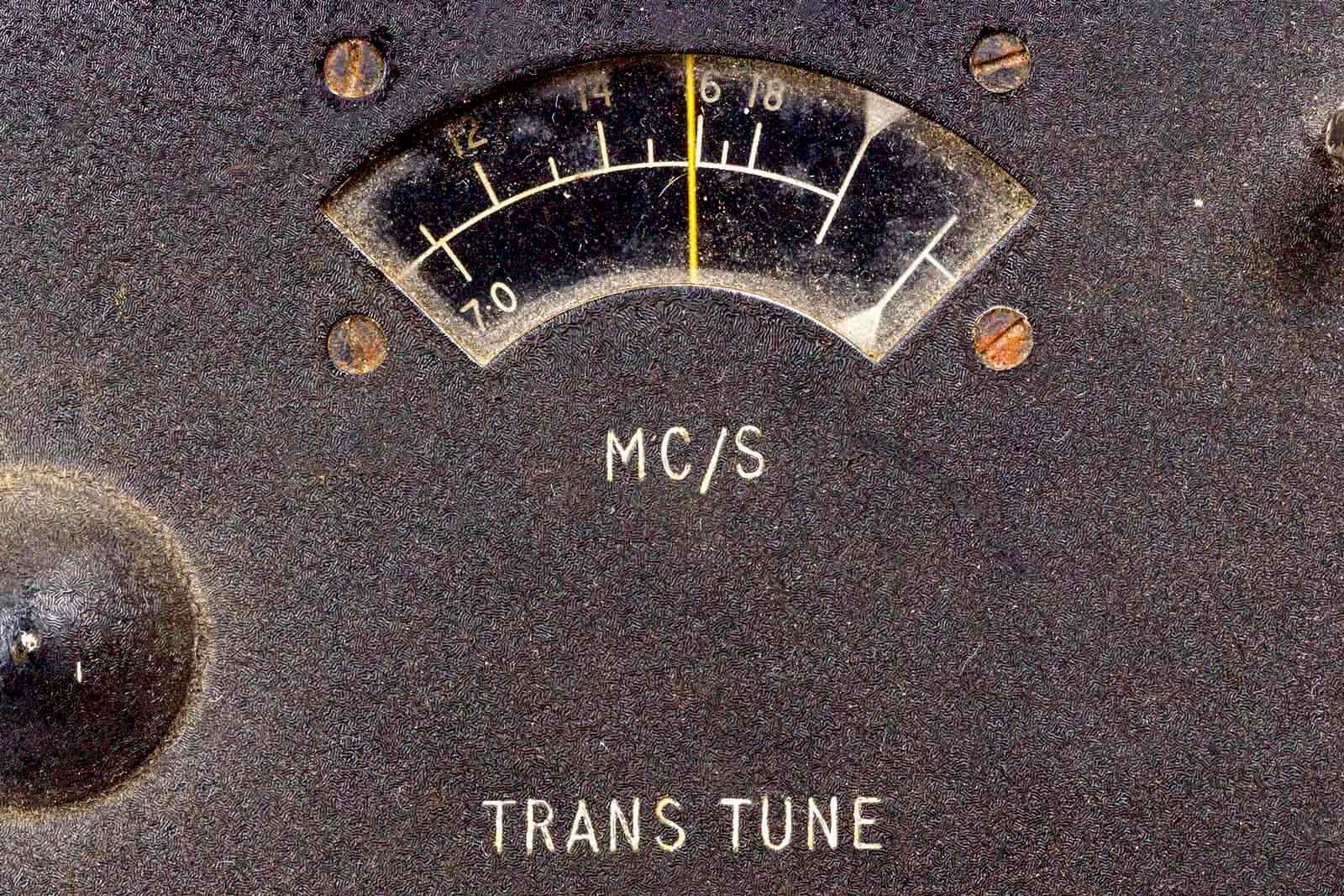

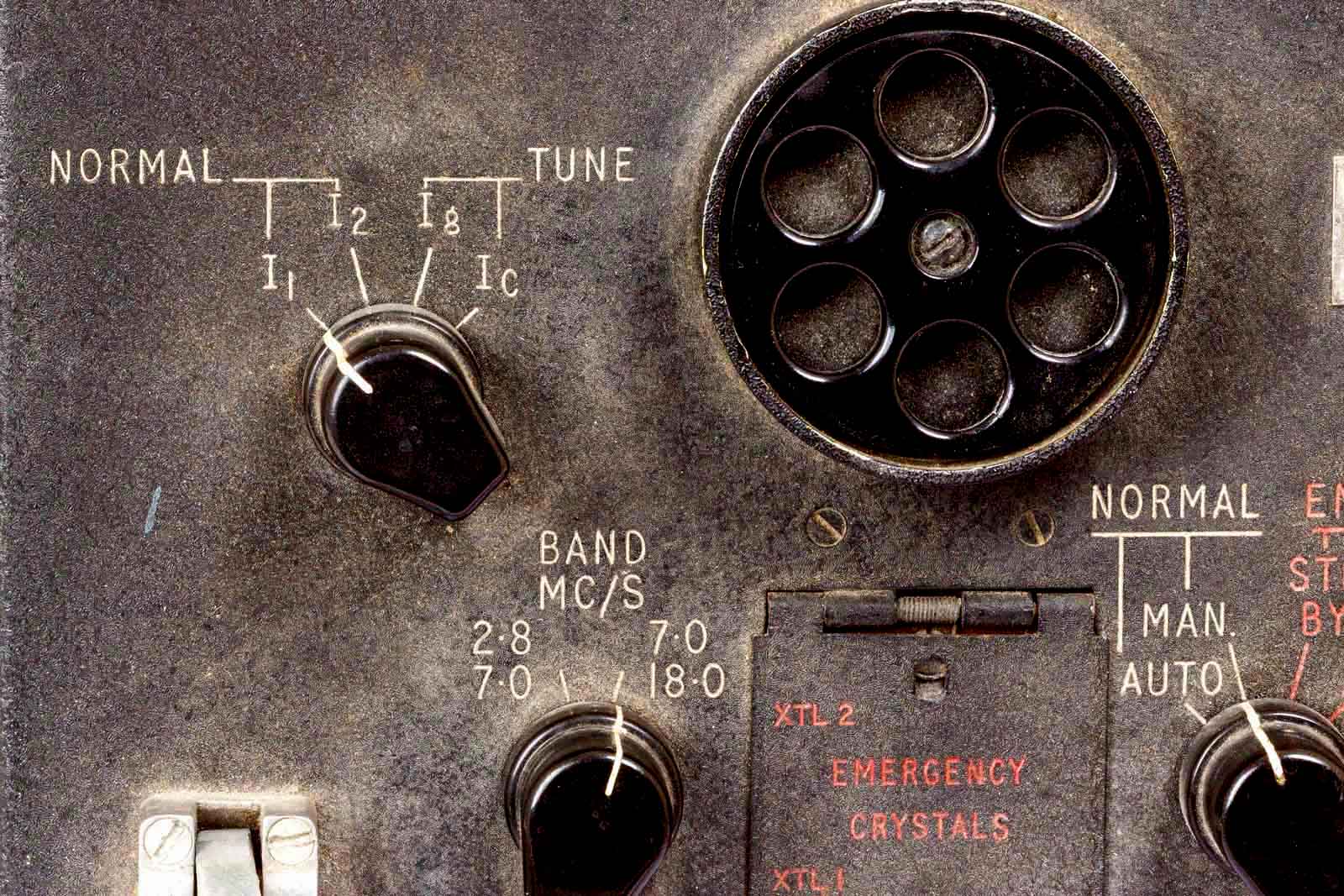

Op deze foto de afstemschaal boven de tune-knop.

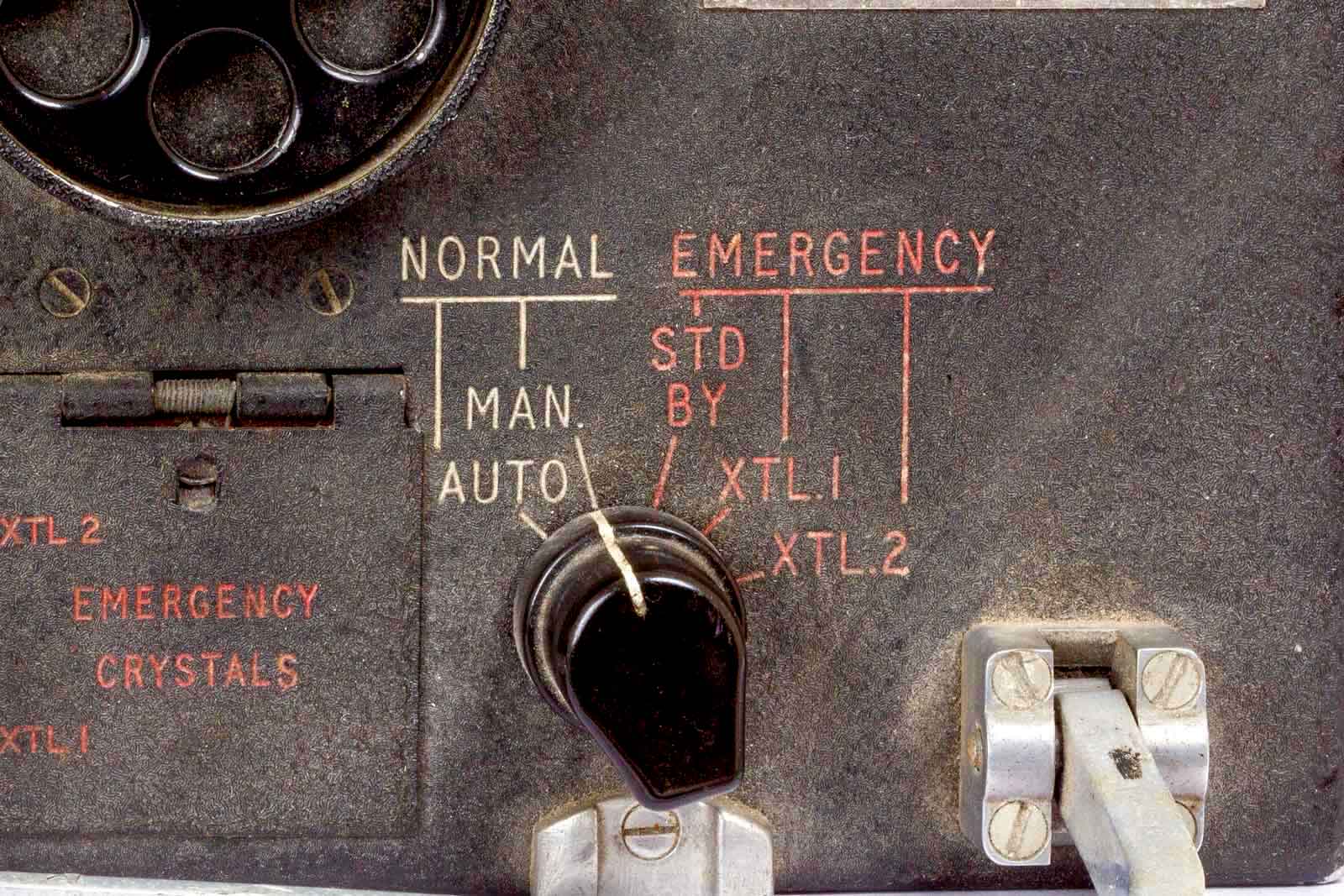

De keuze Auto, Manual, Standby en twee noodfrequenties.

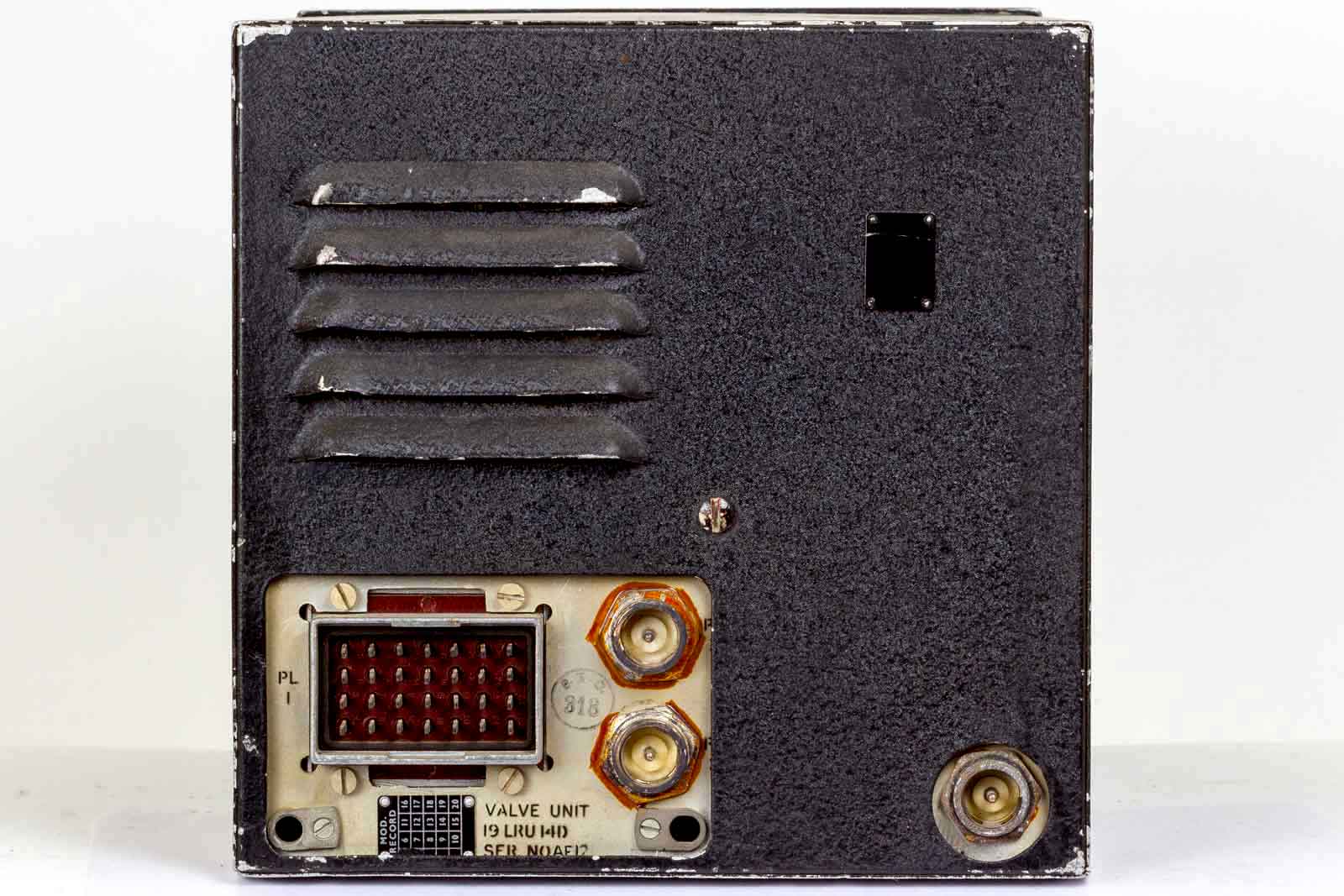

De achterkant met de verschillende aansluitingen. De rechthoekige voor alle besturing en voeding. De onderste coaxplug van de twee boven elkaar is de RF-input, die er boven is de 600 Volt anodespanning (gemoduleerd) voor de beide eindbuizen en de meest rechts is de output van de eindtrap.

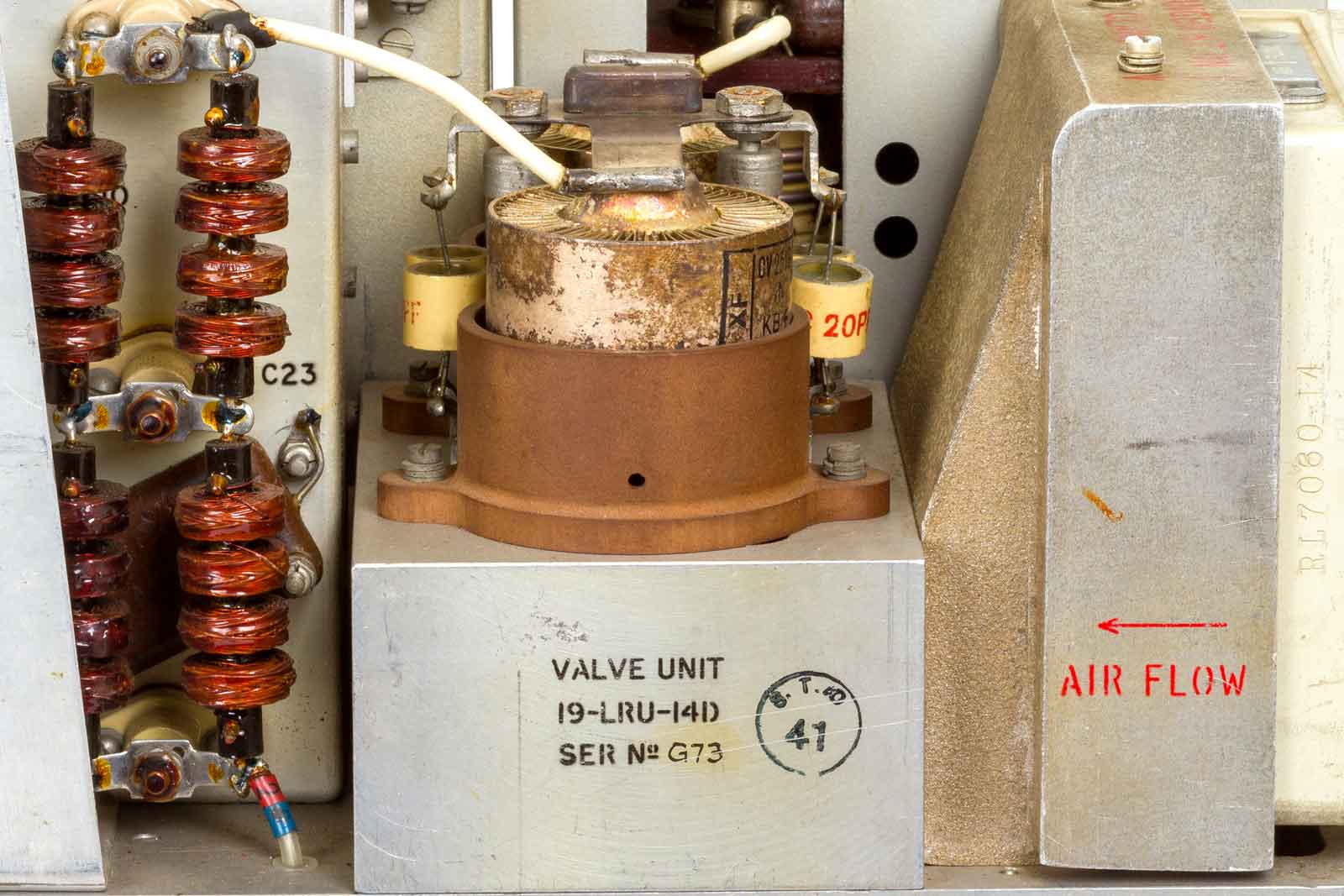

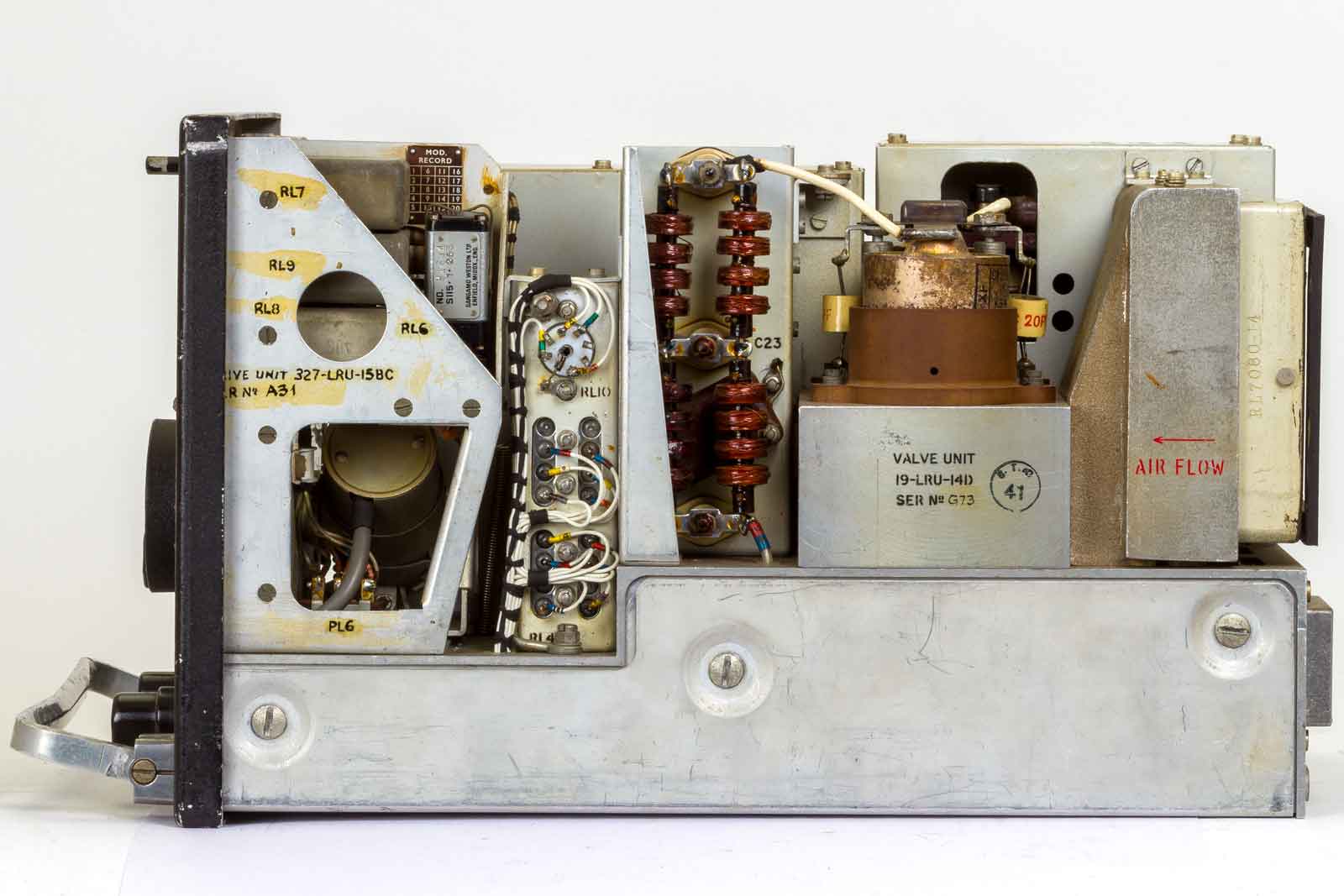

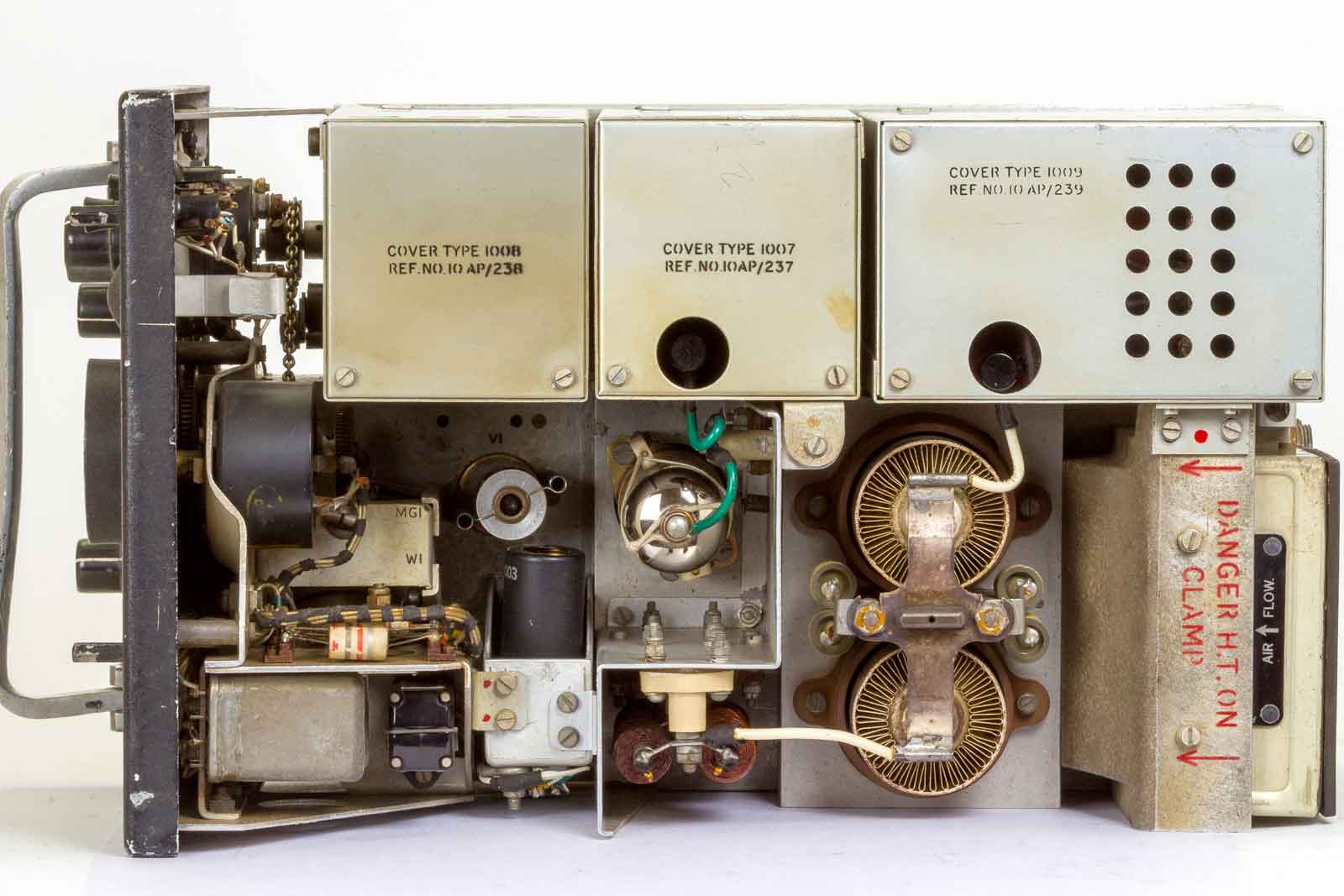

De rechter zijkant met een paar units.Links de unit voor de bediening en rechts vier smoorspoelen en de Valve-unit met twee parallel geschakelde 4CX250 die met een voedingsspanning van 600 Volt het eeuwige leven hebben. Ze worden ook nog eens netjes gekoeld, de lucht wordt er van achteren in geblazen.
De buizen zijn netjes opgeborgen in stevige buisvoeten. De luchtstroom gaat via het filter naar beneden en wordt langs de koelvinnen van de buizen omhoog gestuwd.

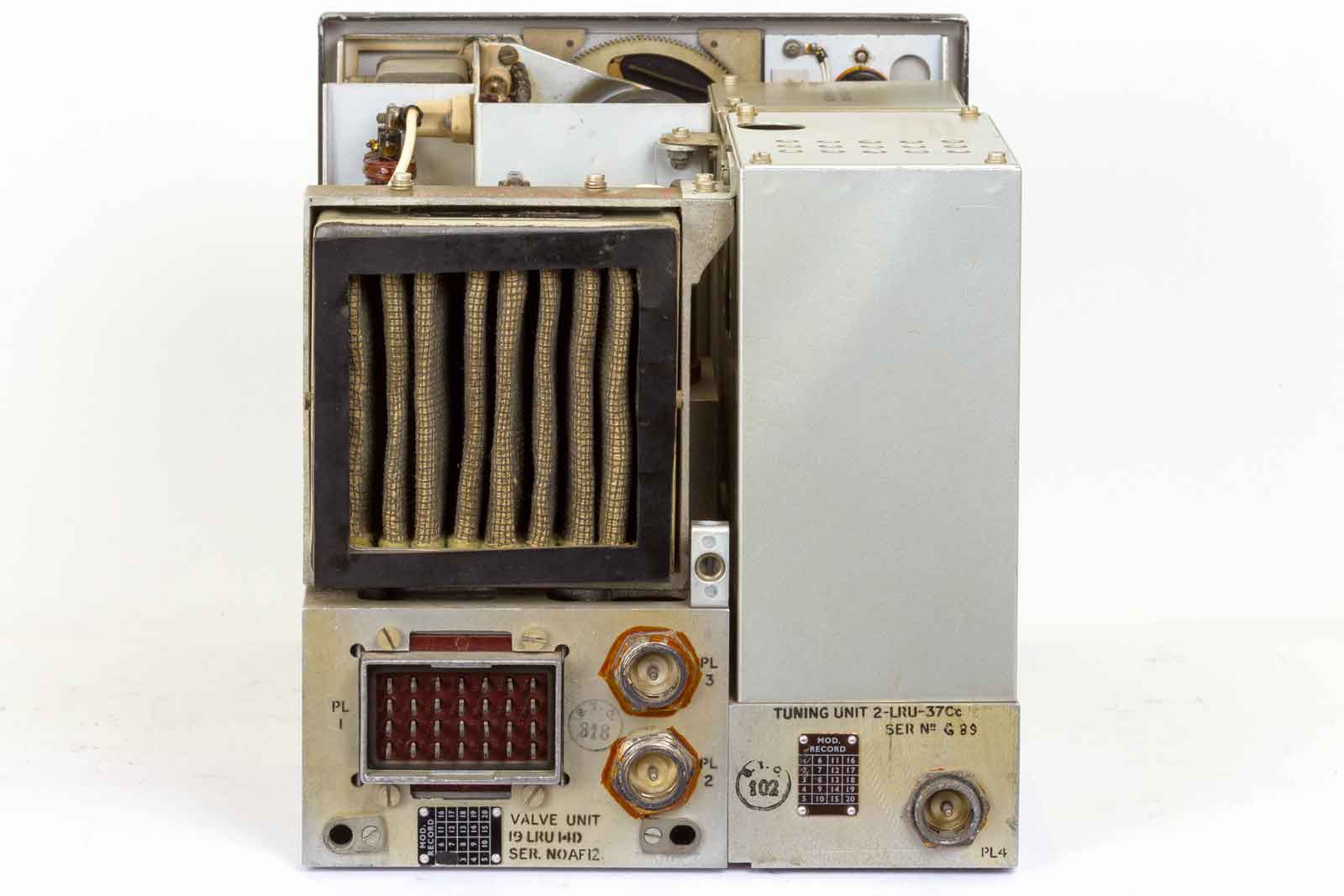

De achterkant met luchtfilter en diverse aansluitingen.

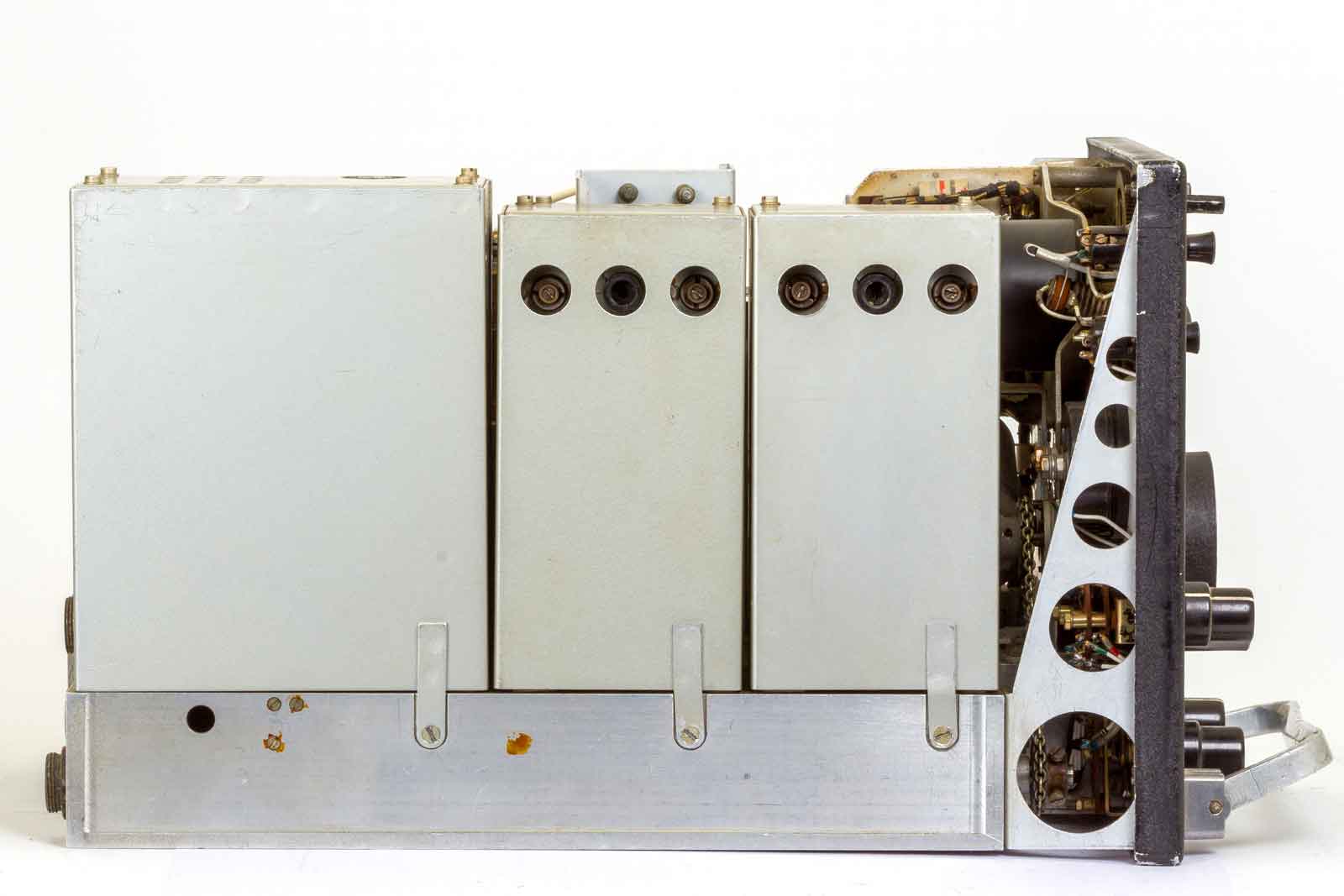

Aangezien er weinig te zien is aan de linkerkant worden de afschermbussen verwijderd, zie volgende foto.

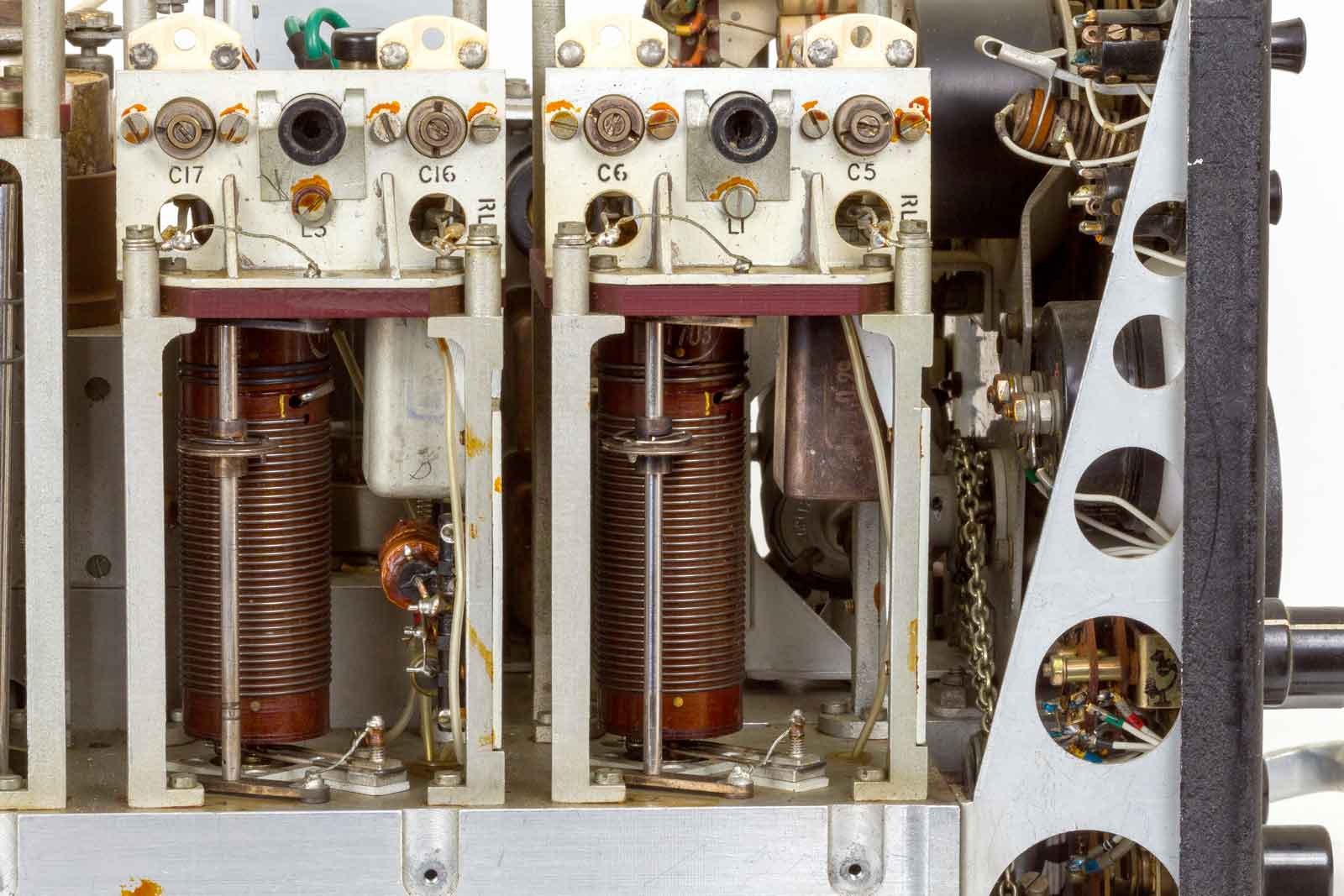

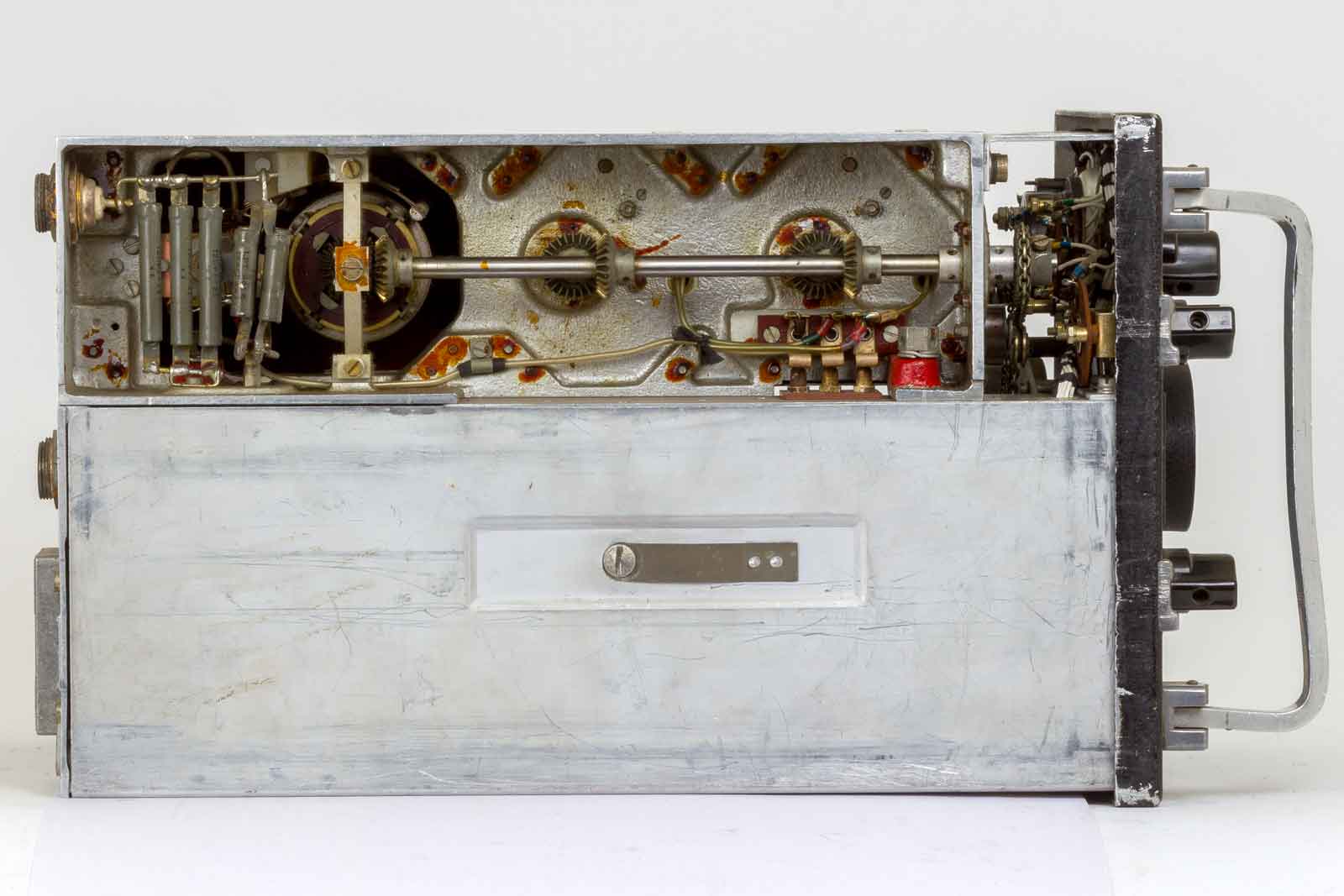

De beide rolspoelen van de eerste en tweede versterkertrap.

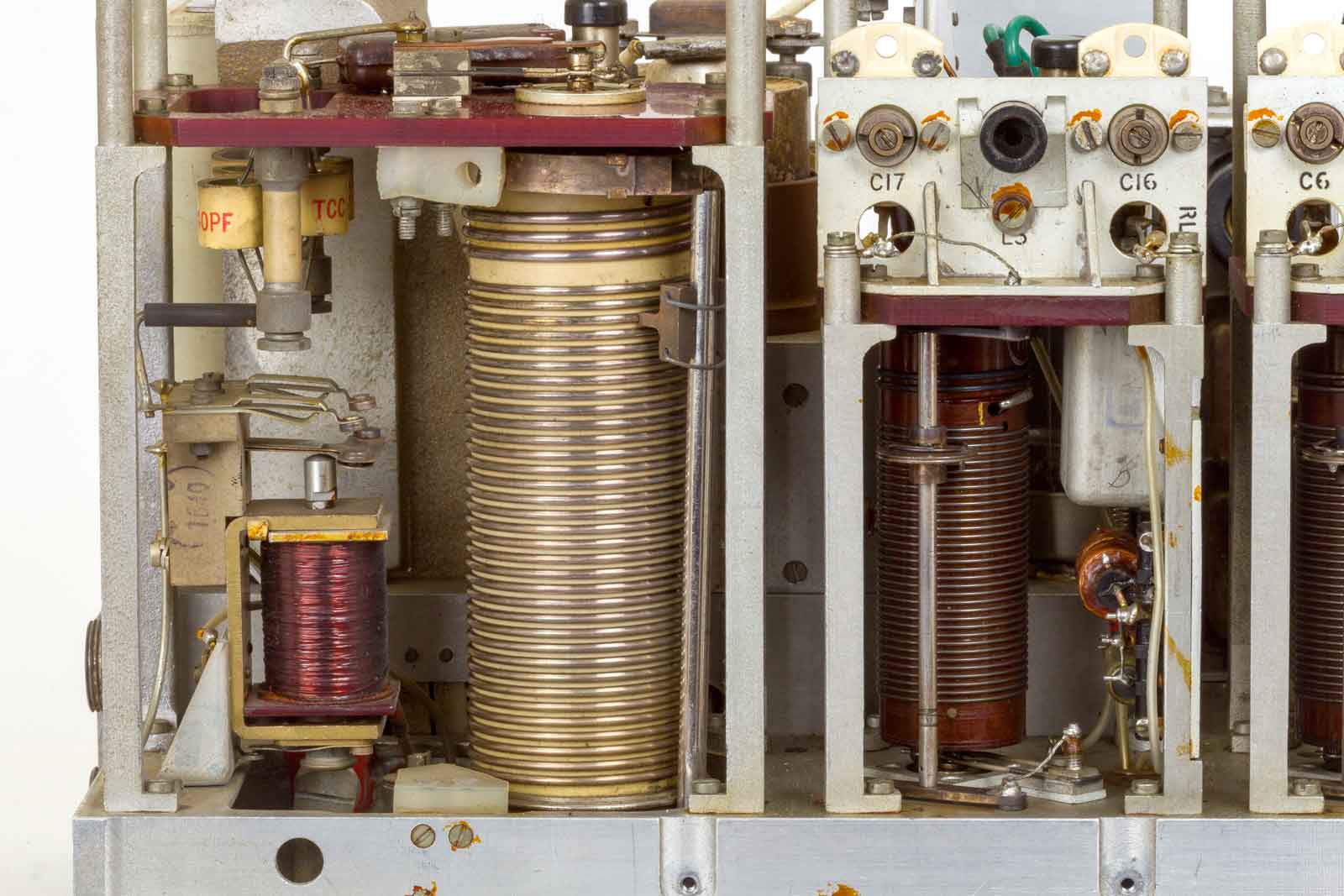

De rolspoel van de eindtrap is wat forser uitgevallen. Tevens is hier het zend/ontvang-relais te zien. Al met al prachtig materiaal, het mocht wel een paar pondjes kosten. Alle drie rolspoelen worden door één as aangedreven.

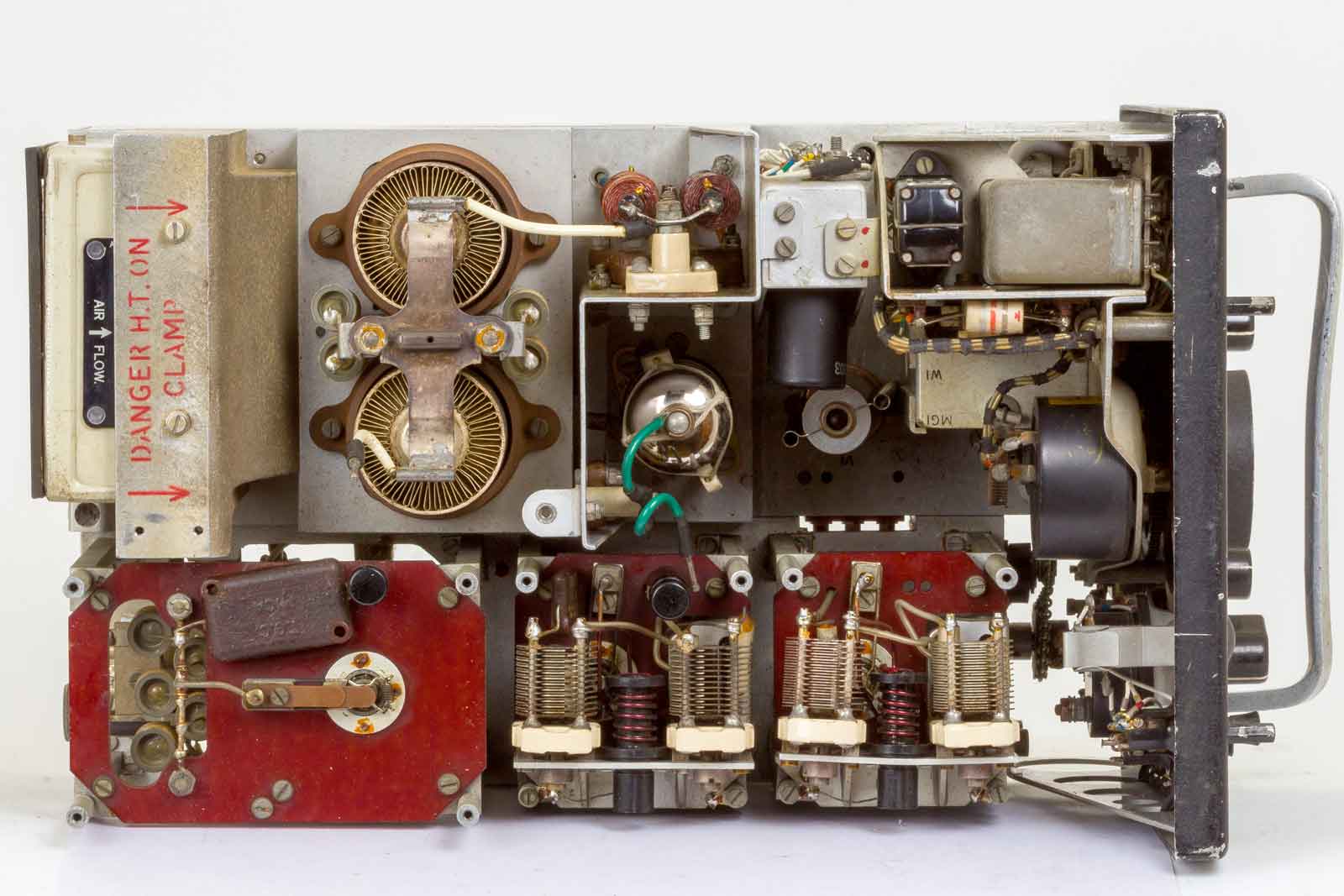

Bovenaanzicht van de zender. Met verwijderde kappen over de spoel-units. De foto spreekt voor zich.

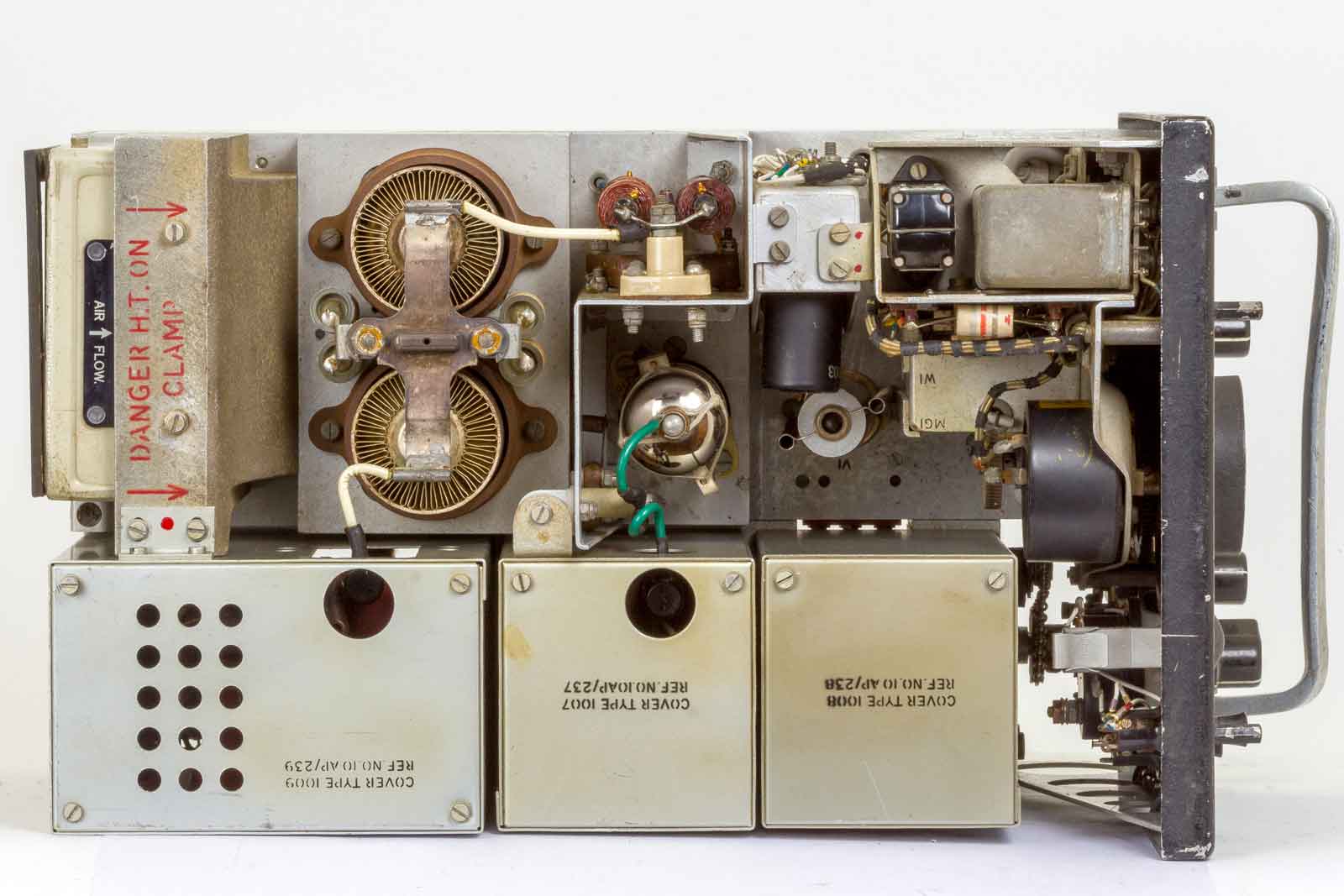

De deksels er weer op. De eindtrap bestaat dus uit twee CV2519's ofwel 4X150A, de sturing hiervoor door een CV428 ( 5B/251M) en als eerste RF-buis een CV2127 (7D10 of 6CH6 of 6132 of EL821 of CV4055).
Dat resulteert bij een input van 2 Volt RMS in 70 Ohm naar 100 Watt output in 70 Ohm.
Nogmaals het bovenaanzicht, maar nu andersom. Duidelijk is de hsp-voedingslijn (wit) vanaf de twee smoorspoelen te zien en de verbinding naar het tank-circuit vanaf de bovenste 3X150. Deze buisjes waren in het verleden erg geliefd om een 2 meter-eindtrapje mee te maken. Het was altijd moeilijk om aan de goede voeten te komen.

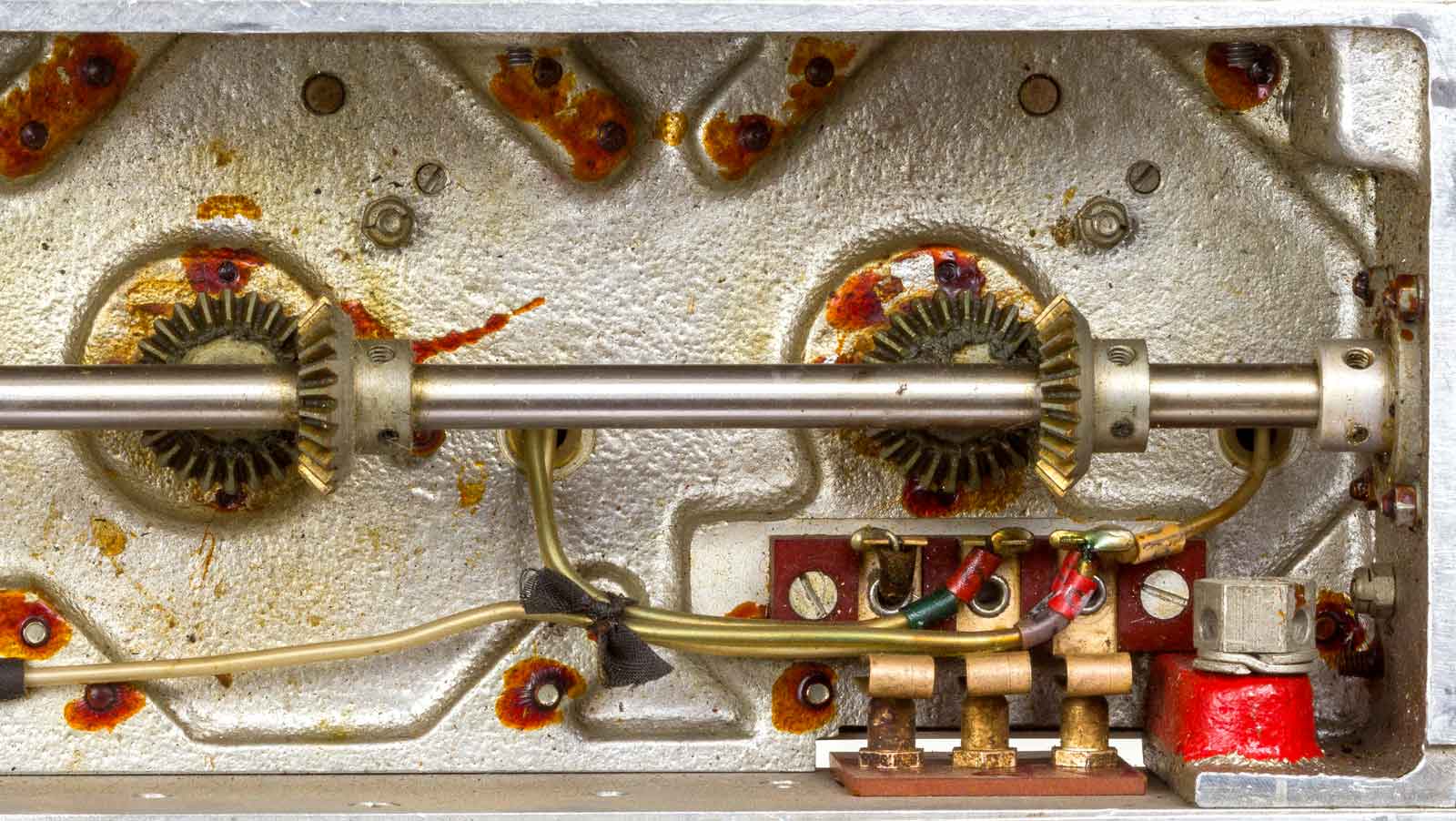

Op deze afbeelding is de aandrijving van de rolspoelen goed te zien.
.

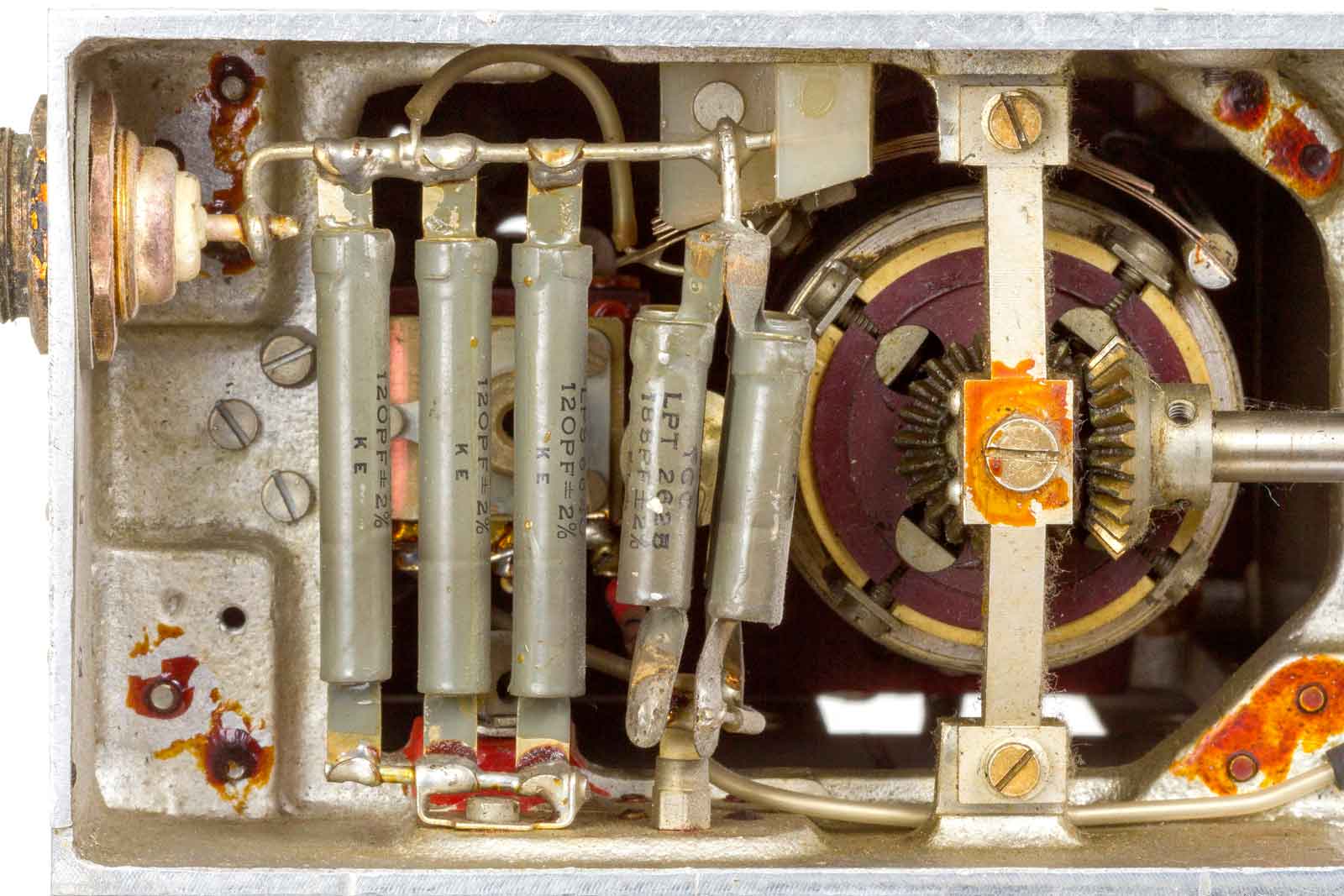

De tankkring is een PI-filter met aan de ingang en uitgang vaste condensatoren. De hier getoonde C's zijn van de uitgang en hoeven niet zo'n hoge werkspanning te hebben. Aan de ingang zijn twee combinaties ( specially selected) condensatoren geschakeld die iets meer voor de kiezen krijgen. De eerste bestaat uit 4 x 20 pF = 80 pF en de tweede uit 4 x 50pf - 200 pF. Door de stappenloze regeling van rolspoel is dus alles zo'n beetje aan te passen.
Alles weer gemaakt van gegoten aluminium en degelijke tandwielen.

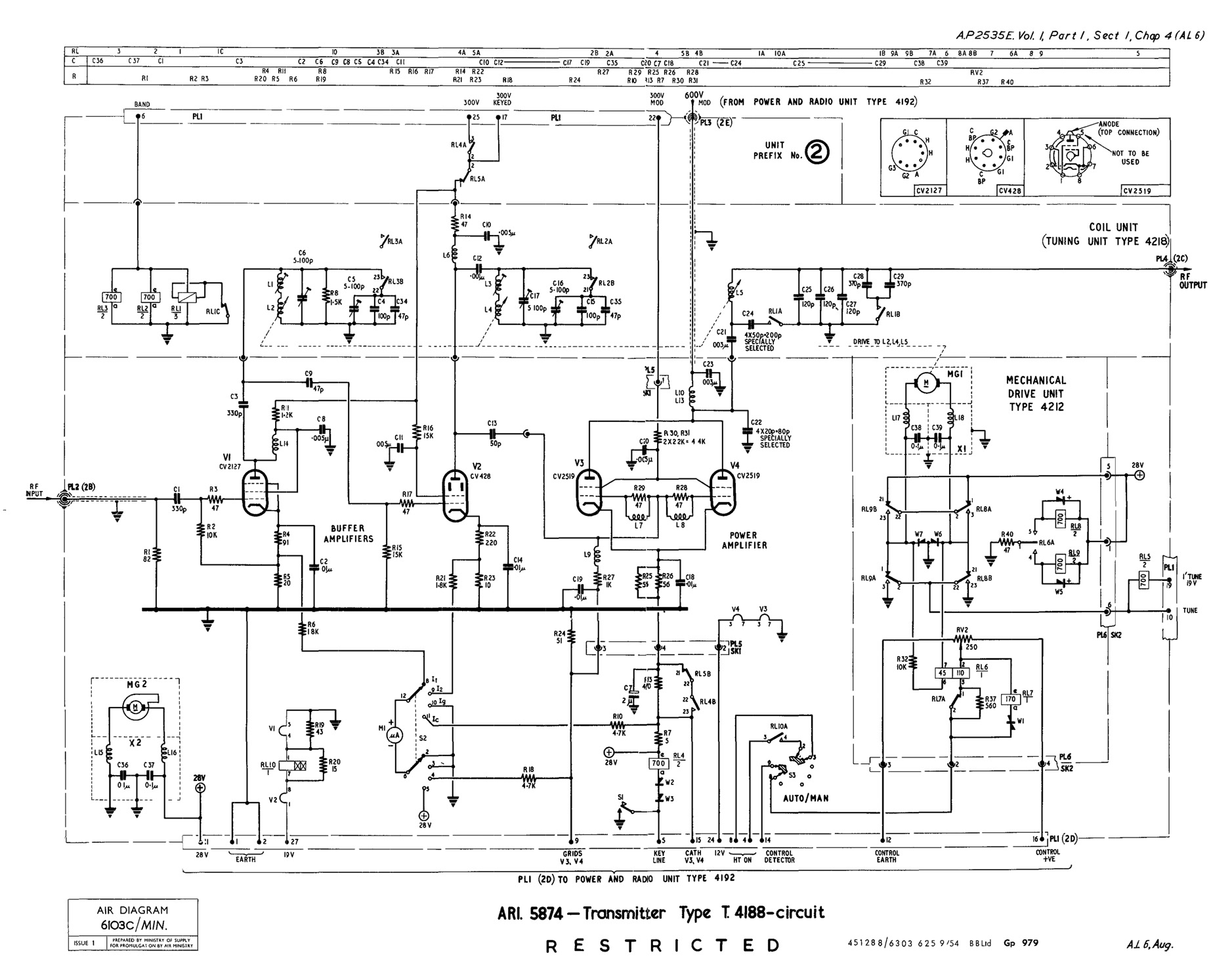

Voor de liefhebbers het schema.

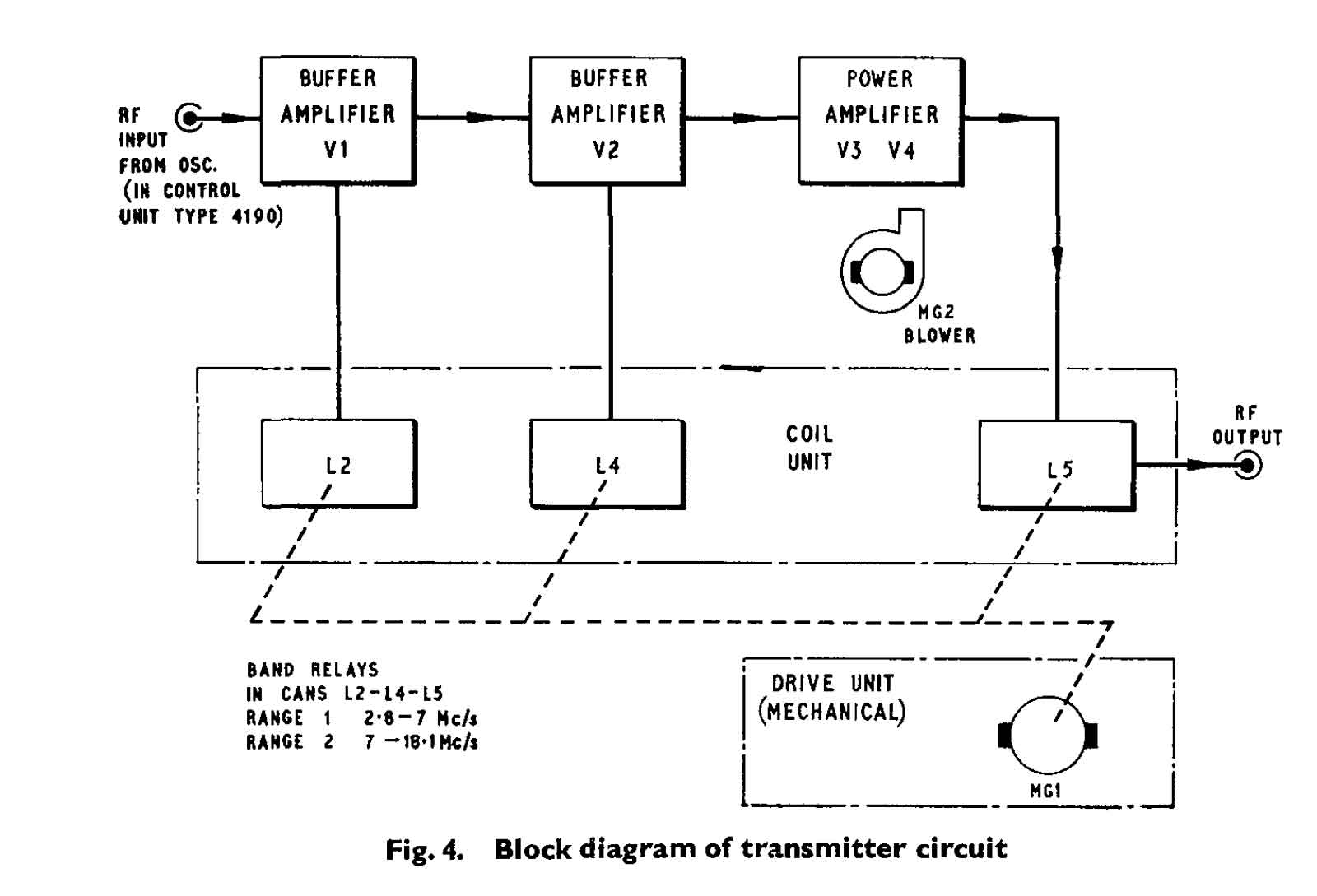

Om het geheel wat beter te kunnen bevatten is hier nog het blokschema van de zender afgebeeld.
Voor de echt geinteresseerden, een paragraaf uit het manual:
