De Hewlett Packard AC Voltmeter 400E van 10 Hz tot 10 MHz.

Bij het zoeken naar een mooi kastje voor een QRP-zendertje kwam ik op een radiomarkt dit mooie Hewlett Packard kastje tegen. Aangezien de prijs nogal laag was ging ik er van uit dat het ding wel defect zou zijn, dus rijp voor de sloop.
Thuis gekomen was ik toch wel nieuwsgierig of er nog leven in het apparaat zat. Nou dat was dik voor elkaar. Het meetinstrument werkt nog als een speer en aan de nauwkeurigheid mankeert niets. Dus het sloopidee maar gauw weer vernietigd. Hij pas precies naast mijn LF-generator van de zelfde maker, de 204D.

Door op de afbeeldingen te klikken krijgt U een vergroot beeld in een extra window.



Het tijdloze ontwerp van de meter, Philips had ook een serie die er wel aardig op leek. Maar HP straalt toch net iets meer degelijkheid uit.

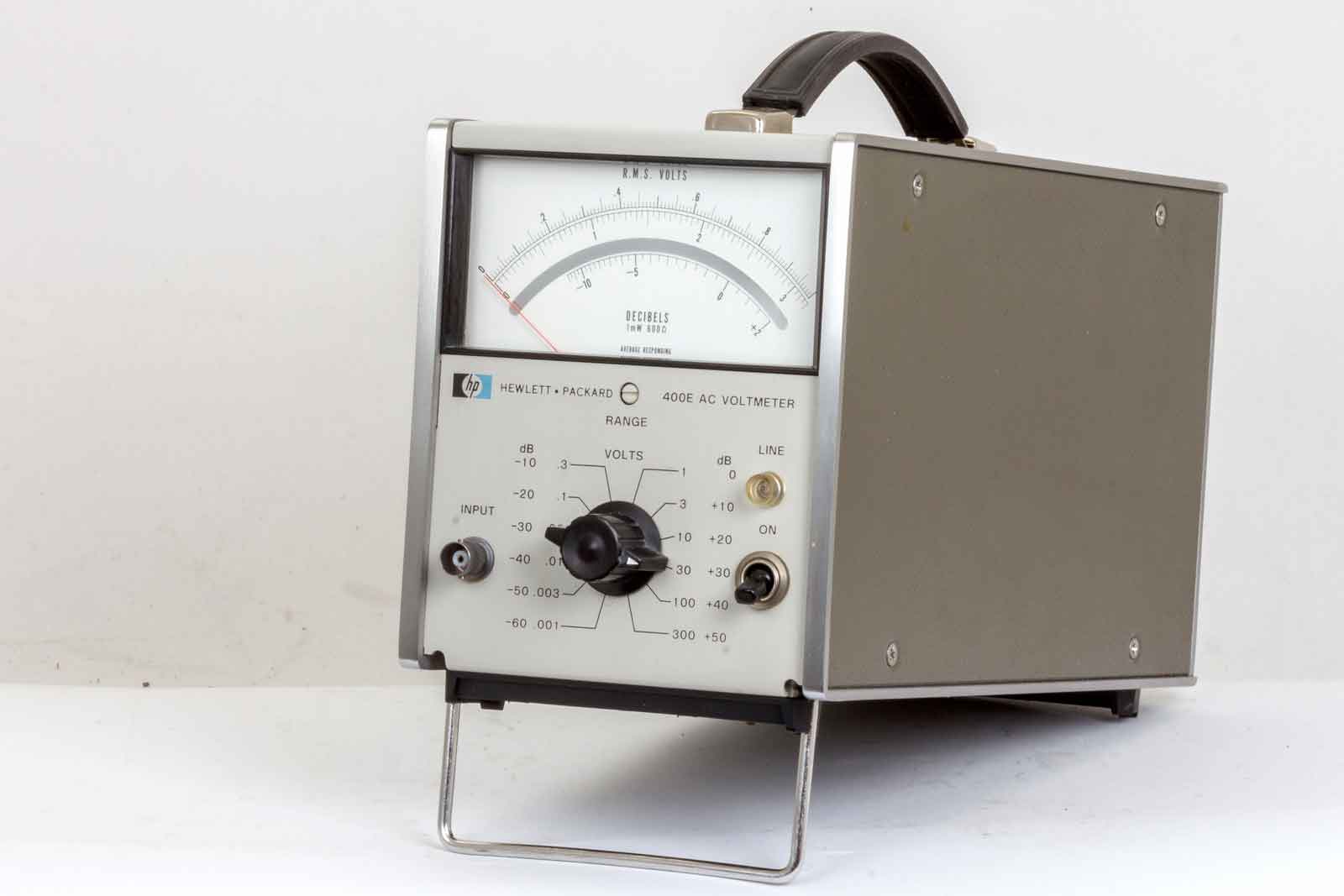

Voor de minder lenige gebruikers, er zit ook een beugeltje onder, zodat je hem in een normale houding nauwkeurig af kunt lezen!!

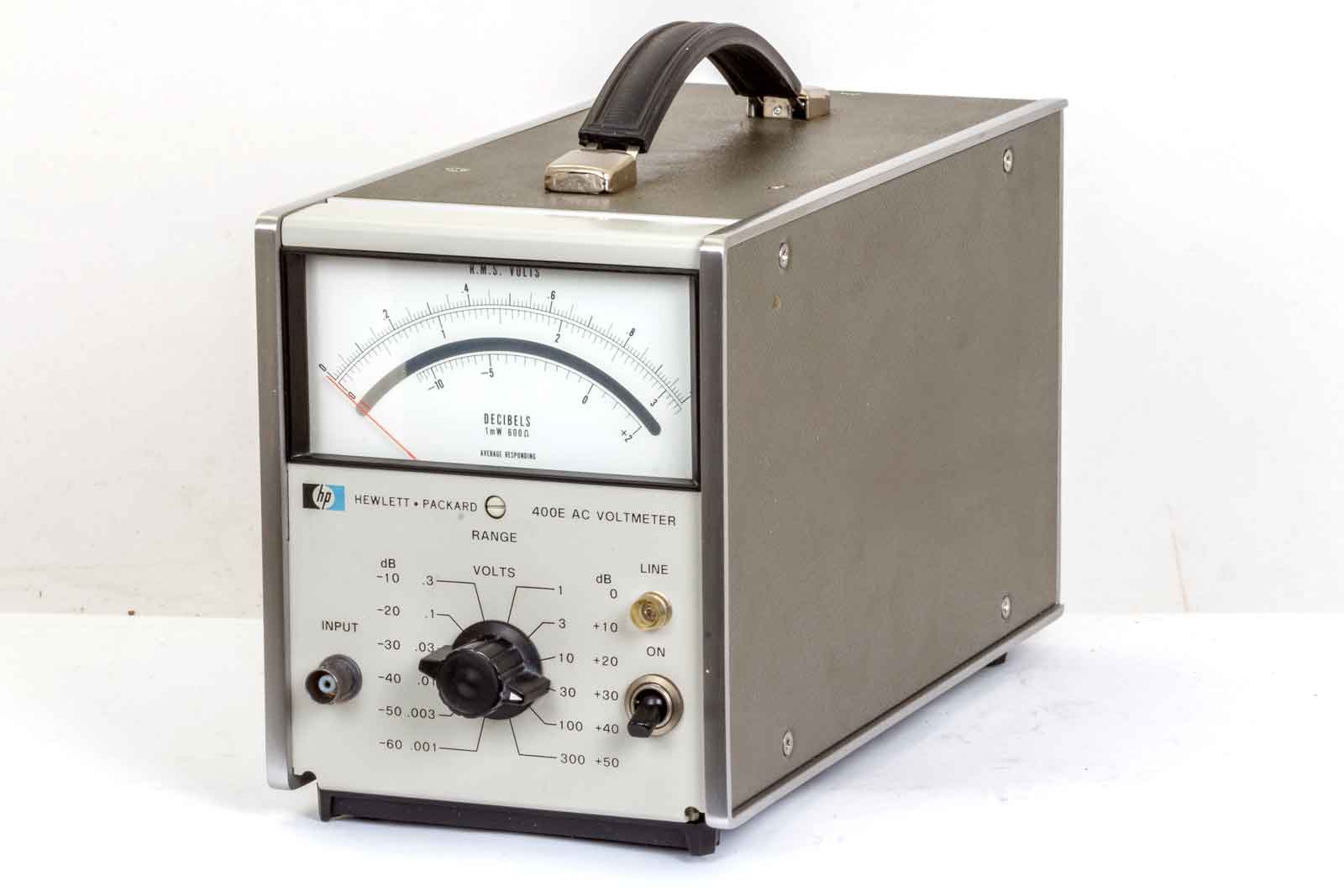

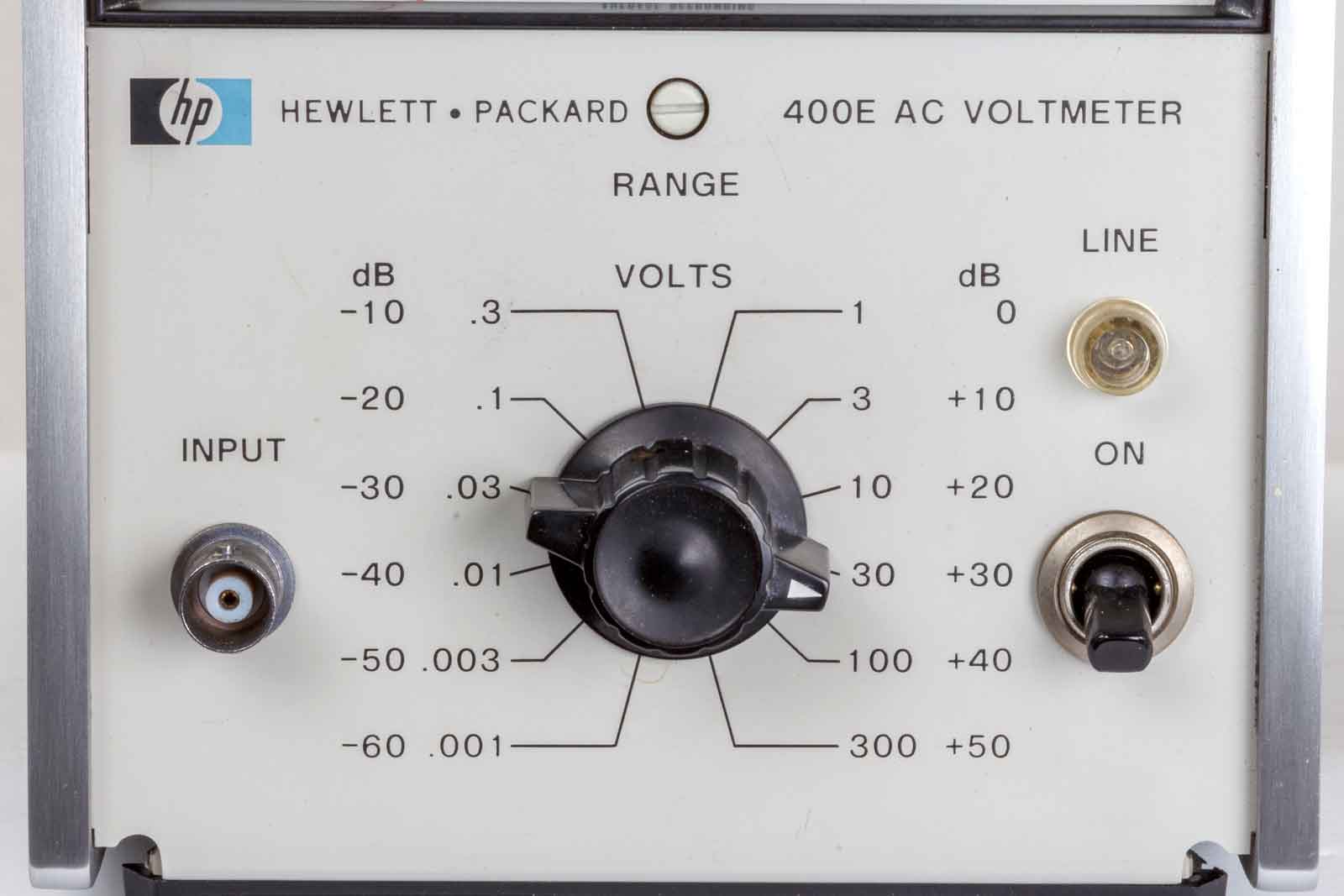

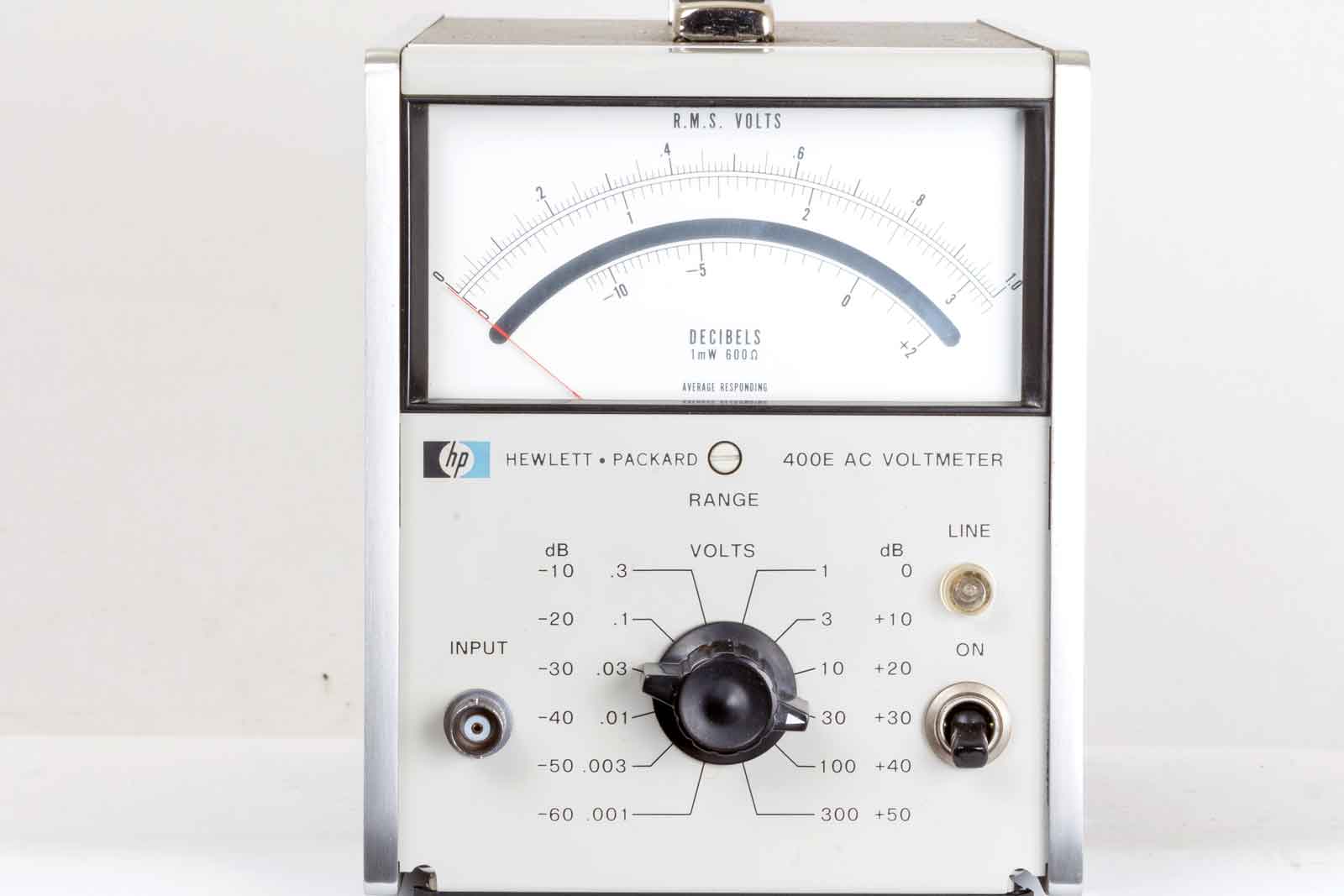

Het vooraanzicht.

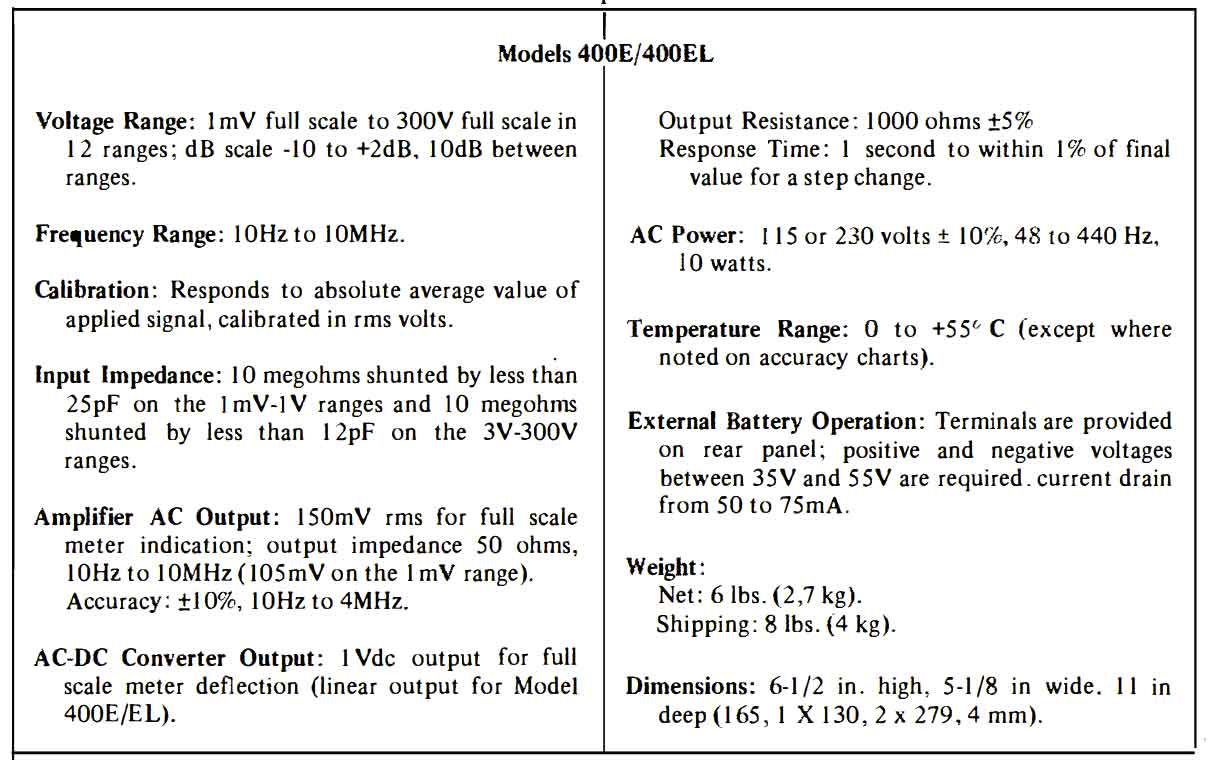

De specificatie van het meetinstrument.

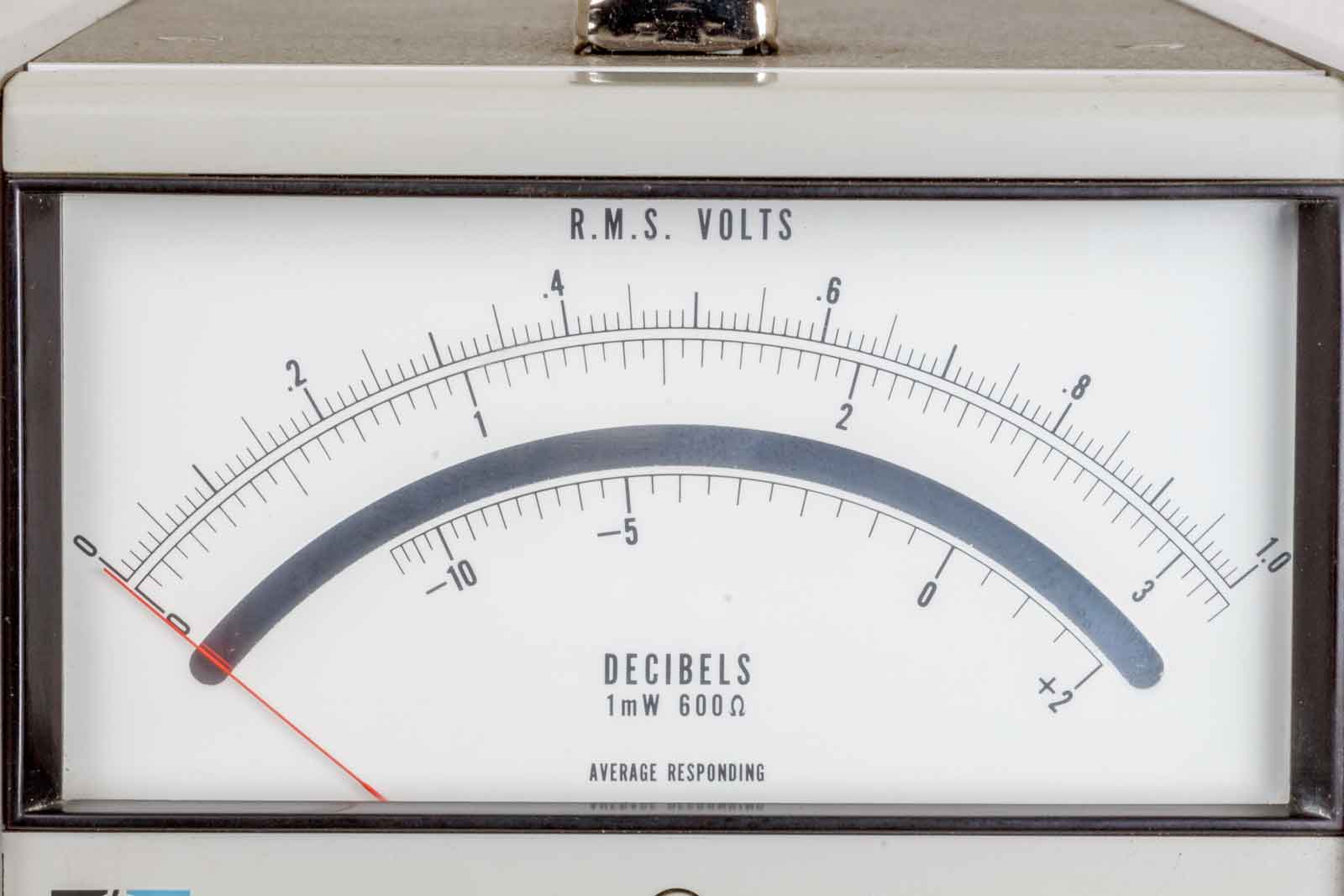

De meterschaal, de 400 E heeft een lineaire spanningsschaal en een logaritmische Decibel-schaal. Bereik -72 dB tot + 52 dB . De EL-uitvoering heeft daarintegen een lineaire DB-schaal en een logaritmisce spanningsschaal.

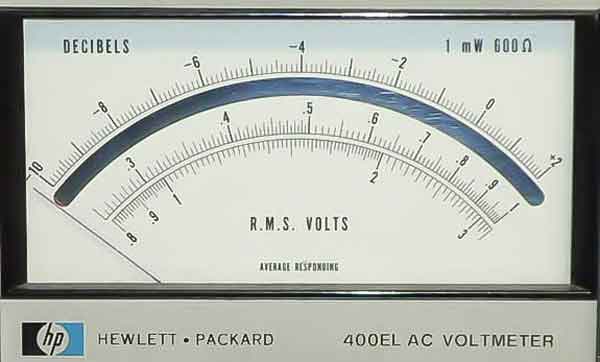

De schaal van de 400 EL, electrisch is verder alles identiek met de 400E, ook de bediening.

Het bereik loopt van -60 dB tot + 50 dB of 1 mV tot 300 Volt (FS) Dat is een heel eind.

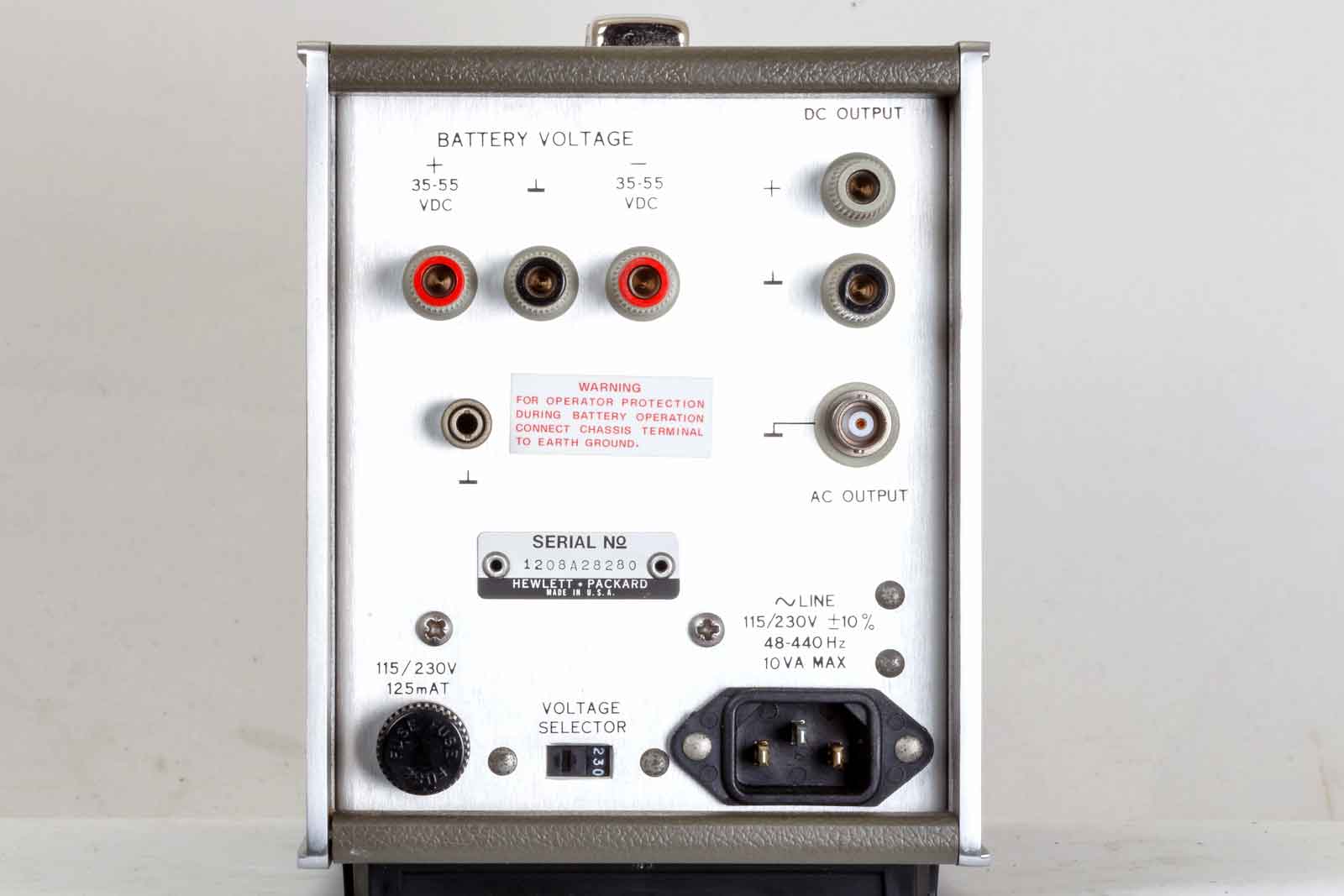

De achterkant. Het serienummer heeft geen prefix-letter, dus deze is echt in de USA gemaakt. Je kunt hem ook extern van voedingsspanningen voorzien, + en - 35 tot 55 Volt DC. Het uitgangssignaal kan als een DC-spanning en als een AC-spanning uit het instrument gehaald worden. De netspanning is geen probleem, 115/230 Volt +- 10 %.

De beplating is op zeer simpele wijze te verwijderen en dan wordt de inhoud goed toegankelijk.

De print, vijf schroeven en wat draadjes en je haalt hem er uit (Mocht dat nodig zijn).

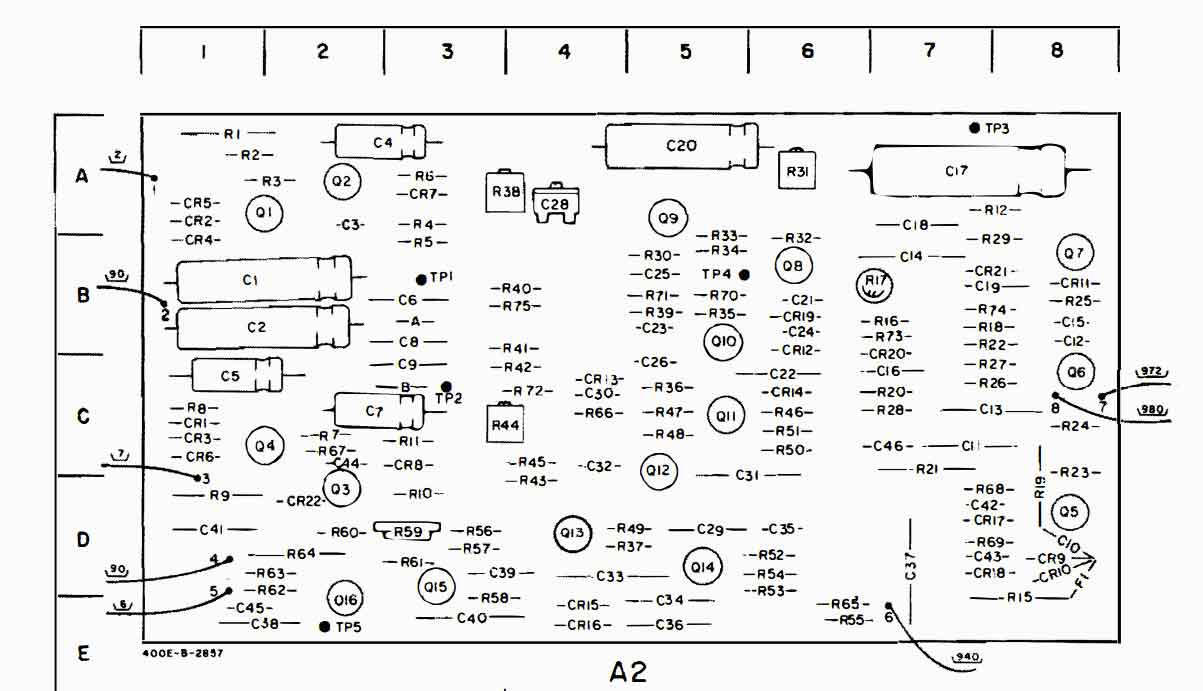

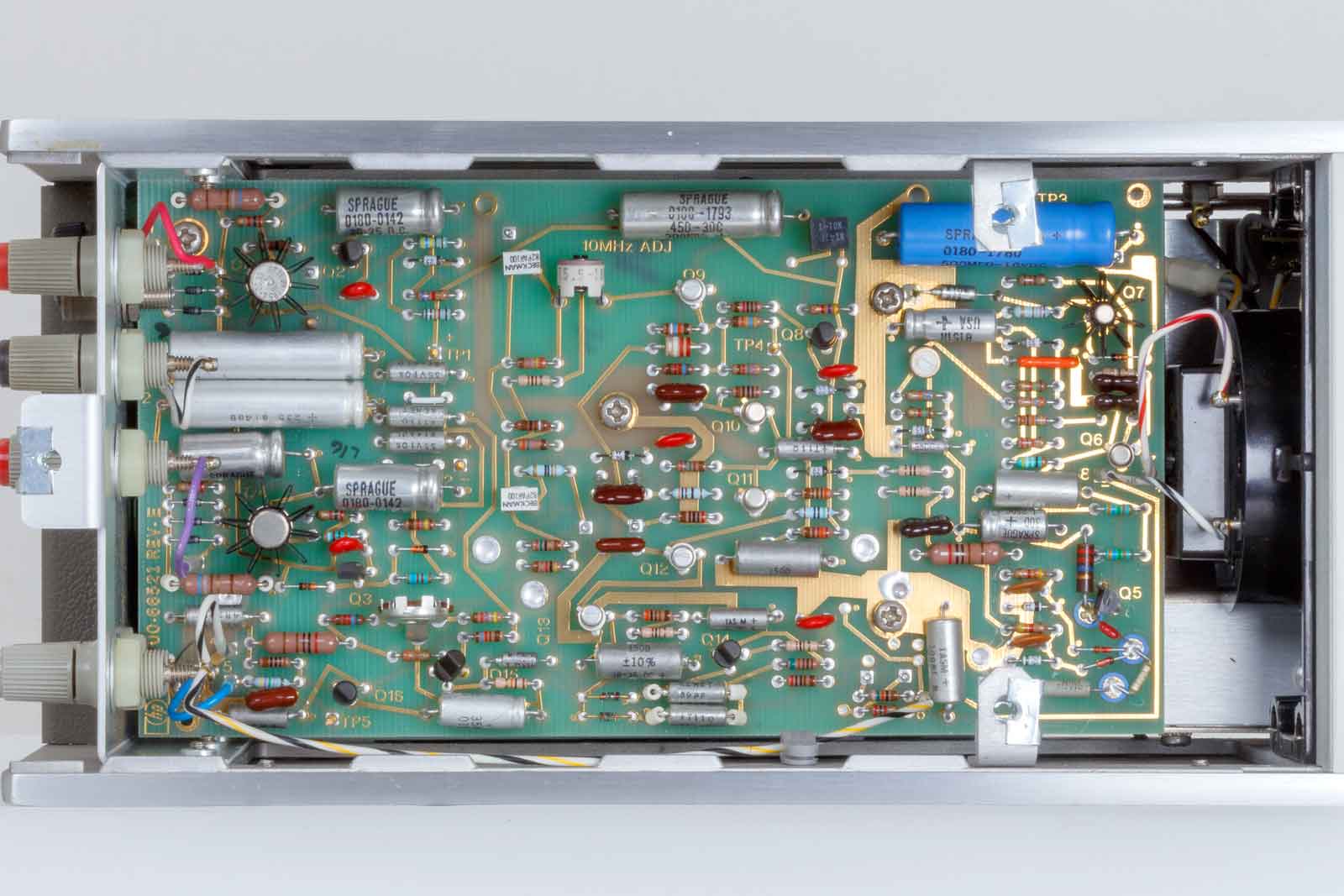

De componenten op de print.

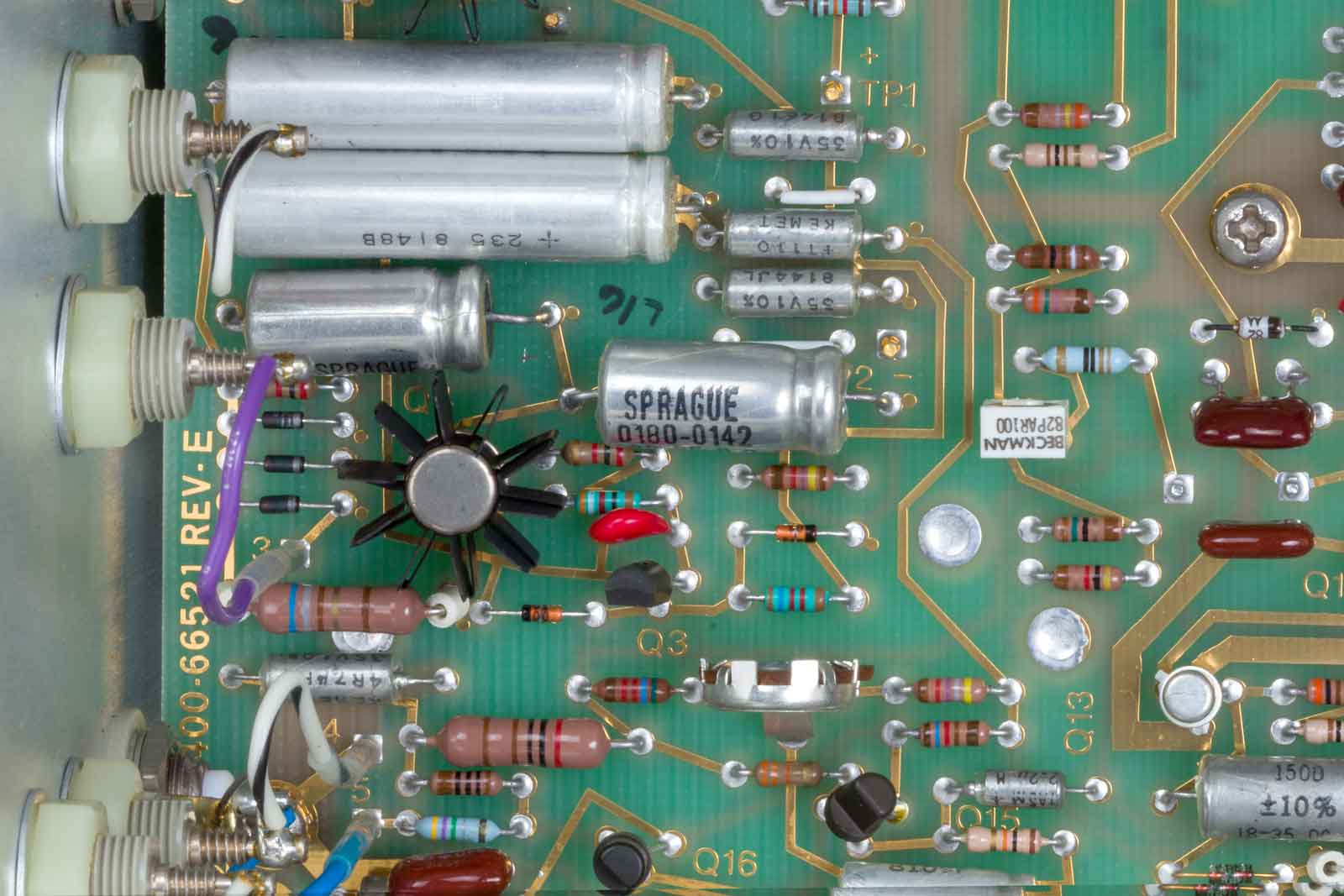

Nog even nagenieten van de kwaliteits-onderdelen die HP gebruikte, de High Prices zijn wel terecht. Goede soldeerverbindingen, dat zie je wel eens anders.

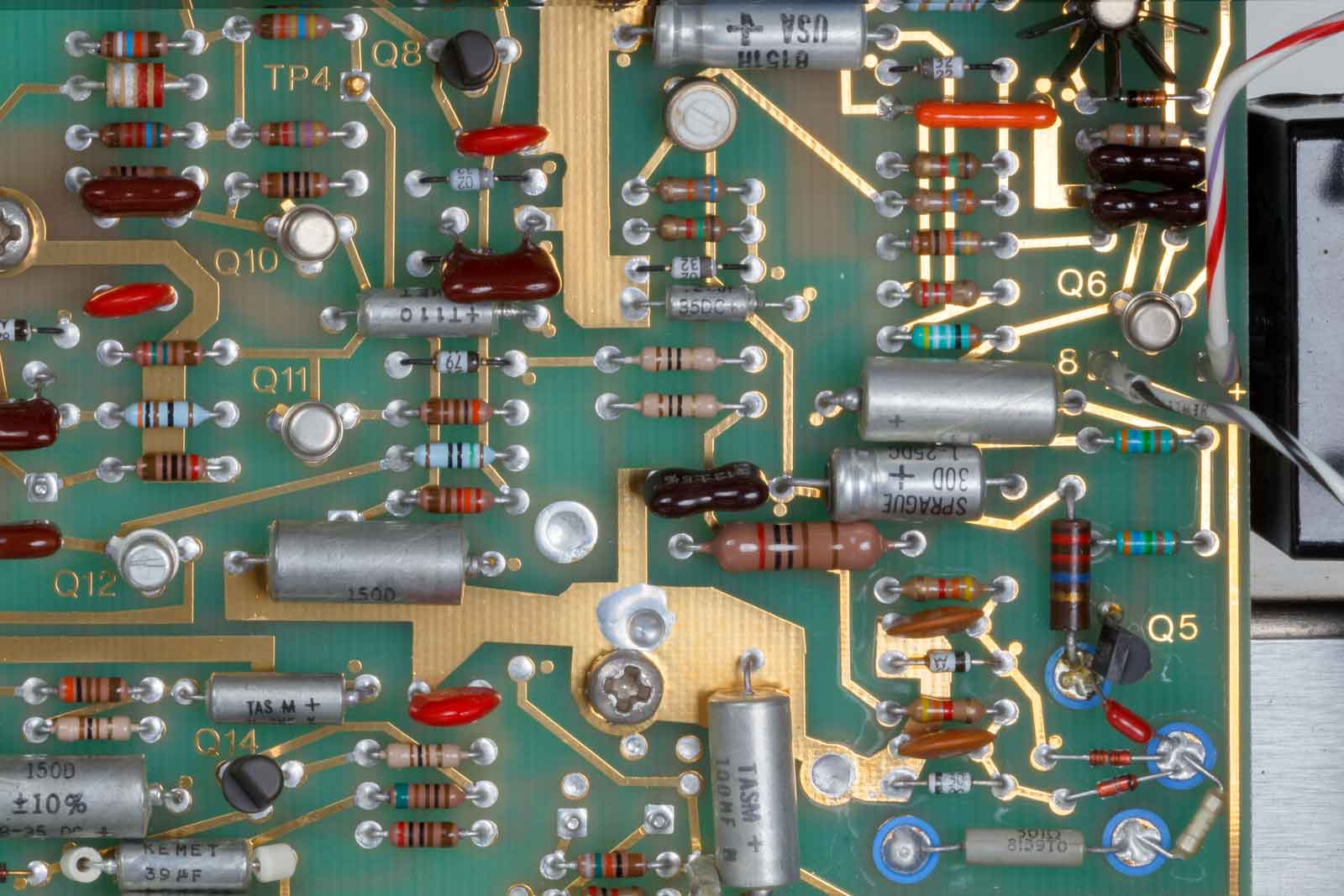

De printsporen zijn verguld, maar ook dikker dan op veel ander printmateriaal. Mooi werk.

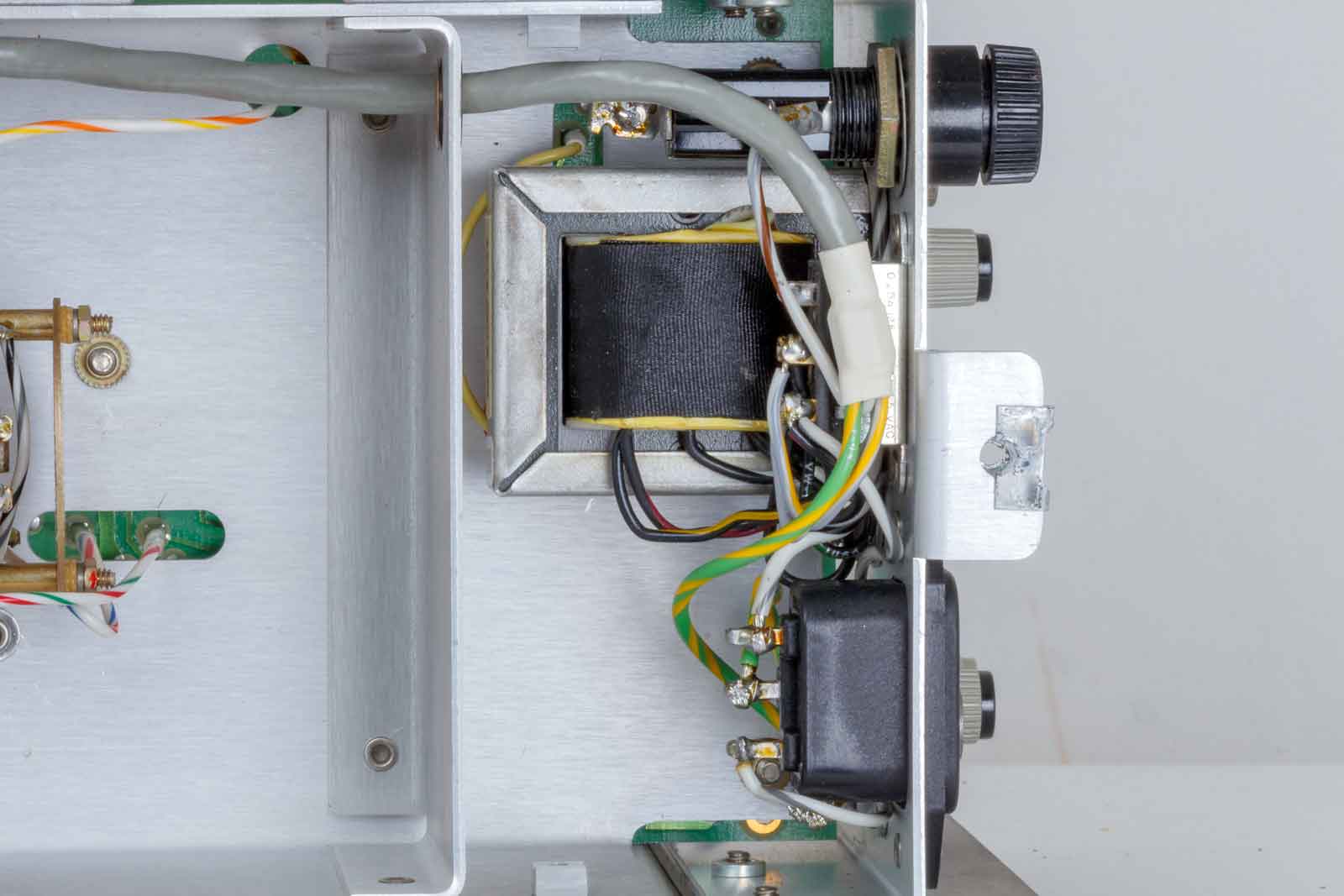

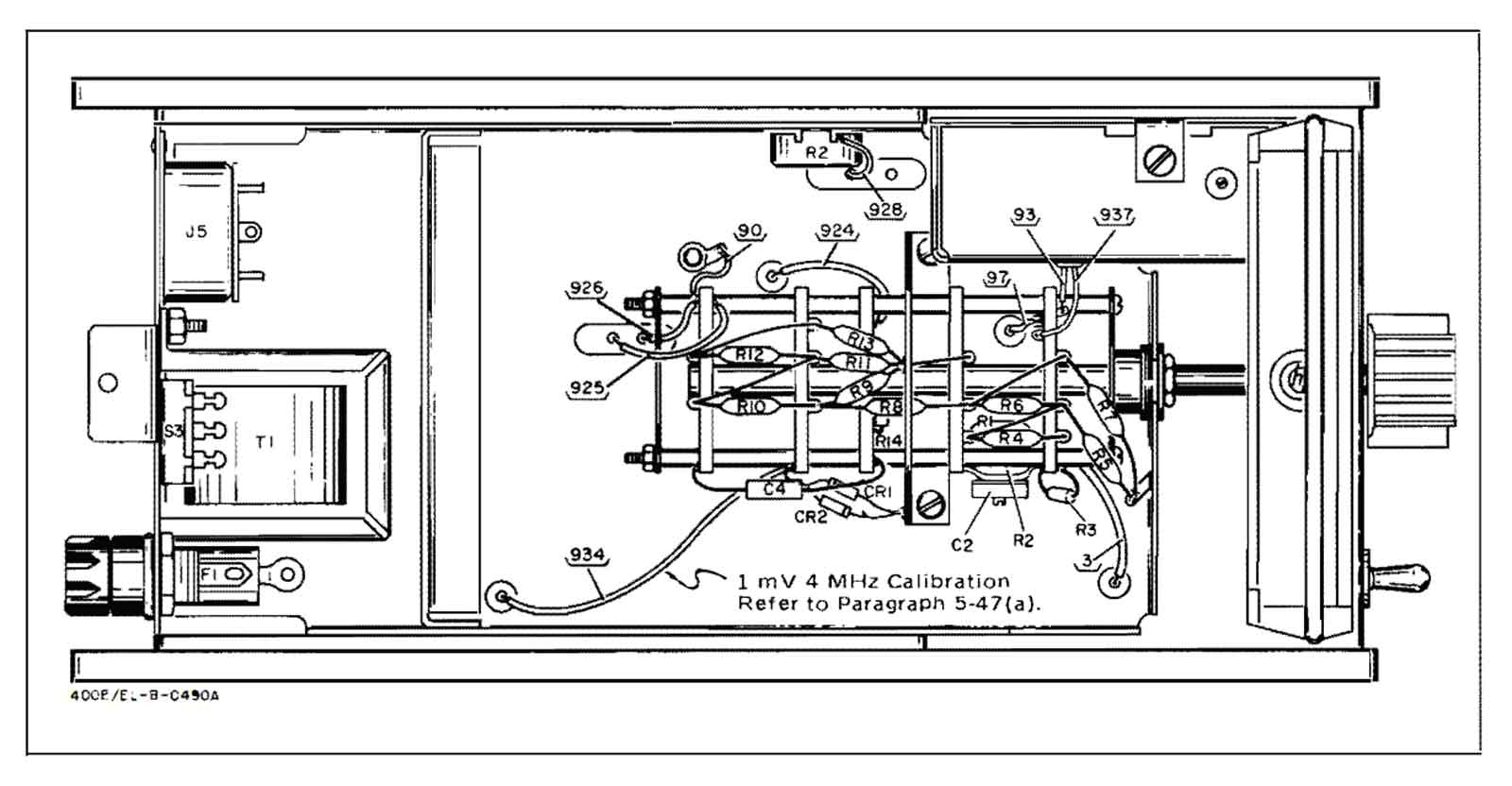

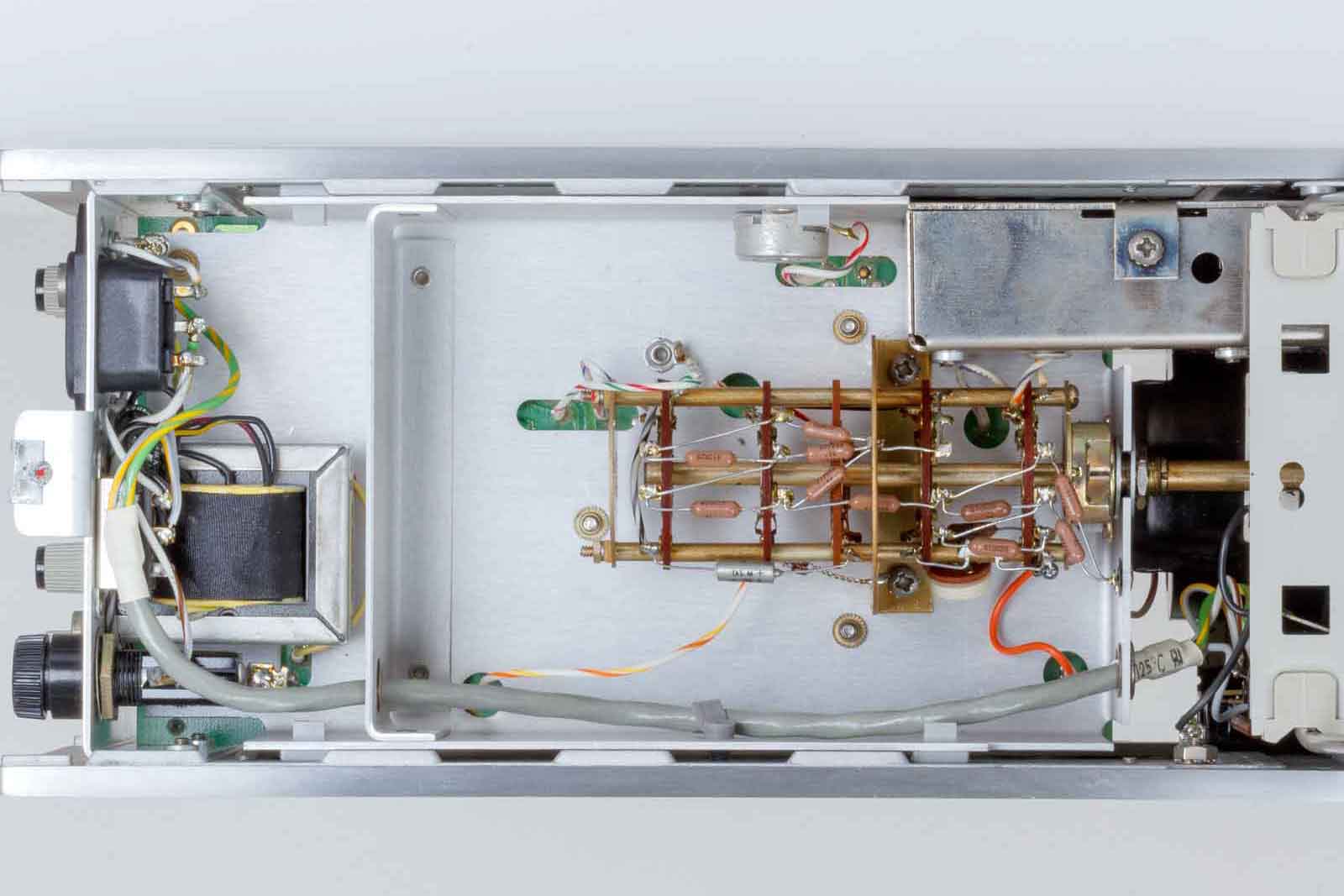

De onderkant, links de voedingstrafo en rechts de bereik-schakelaar.

De componenten.

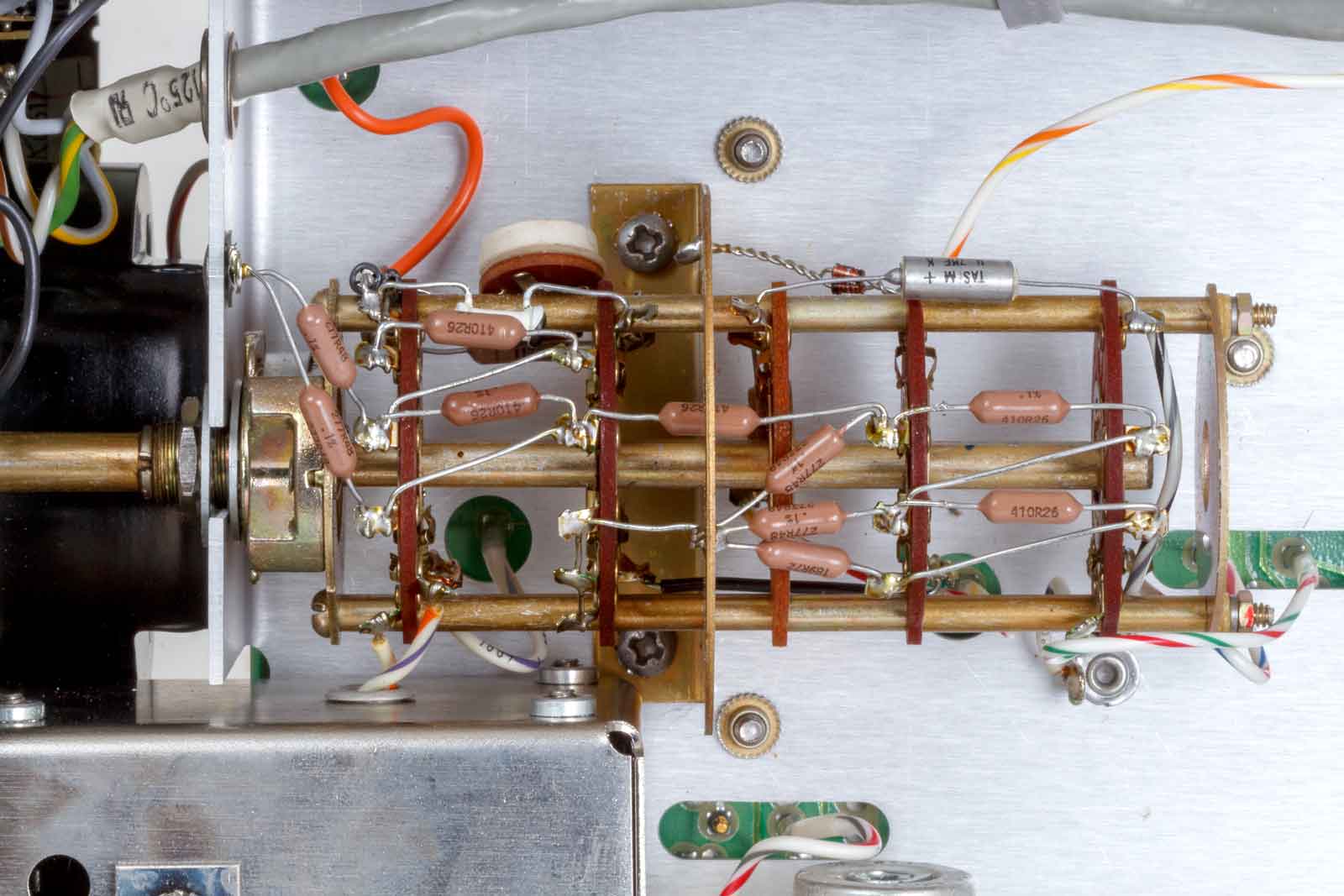

Precisieweerstanden en degelijke schakelaar.

Dat is dan wel weer een groot voordeel van apparatuur met halfgeleiders, een heel klein trafootje.

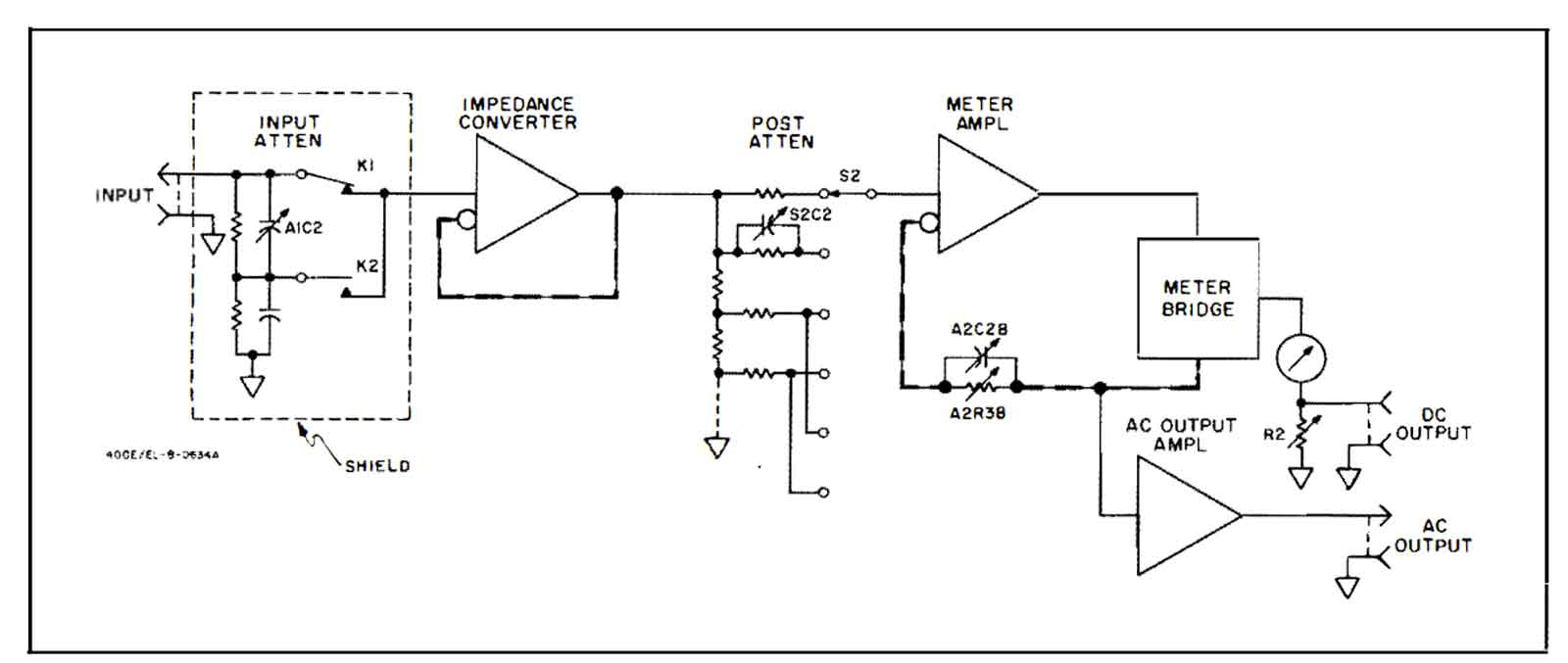

Het blokschema.

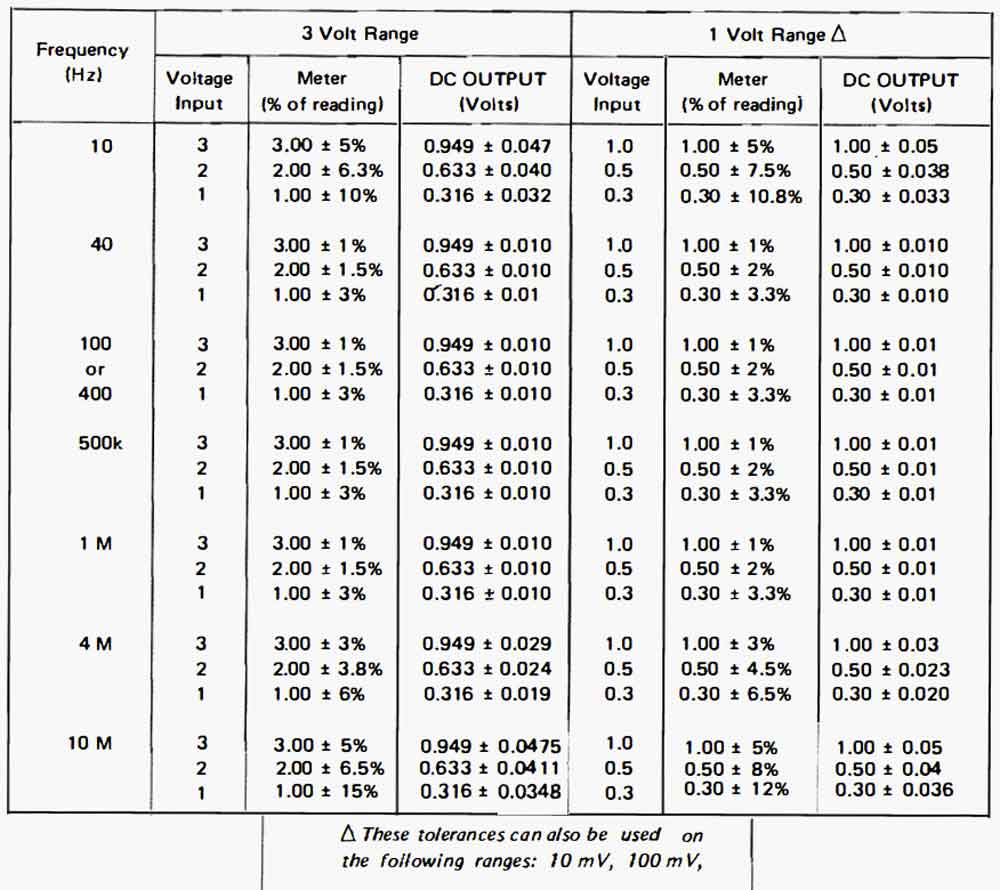

De toleranties.

Voor het manual, zie beneden.

Manual HP 400E/EL in pdf.
