De meimaand van 2025 lijkt wel wat op de "Buis-Volt-Meter"-maand. Dit is de derde deze maand. Dit keer geen Spaanse schone, maar een product van onze Belgische buren. Het was de bedoeling om het apparaat zelf in elkaar te zetten. Een Nederlandse handleiding kon ik jammer genoeg niet vinden, een Franstalige is bijgevoegd.
Manufacture Belge de Lampes Electriques of MBLE was een Belgische fabriek van gloeilampen en elektronische componenten en een tijd lang de grootste Belgische fabriek in zijn soort. Het bedrijf werd in 1911 opgericht te Vilvoorde onder de naam: La lampe Brabant. De fabriek is later door Philips over genomen.
Ik heb nergens reclame kunnen vinden van dit toch wel mooi gebouwde apparaat. De prijs is BFr. 2195 in het jaar 1965..
Door op de afbeeldingen te klikken verkrijgt u een vergroting in een apart venster.

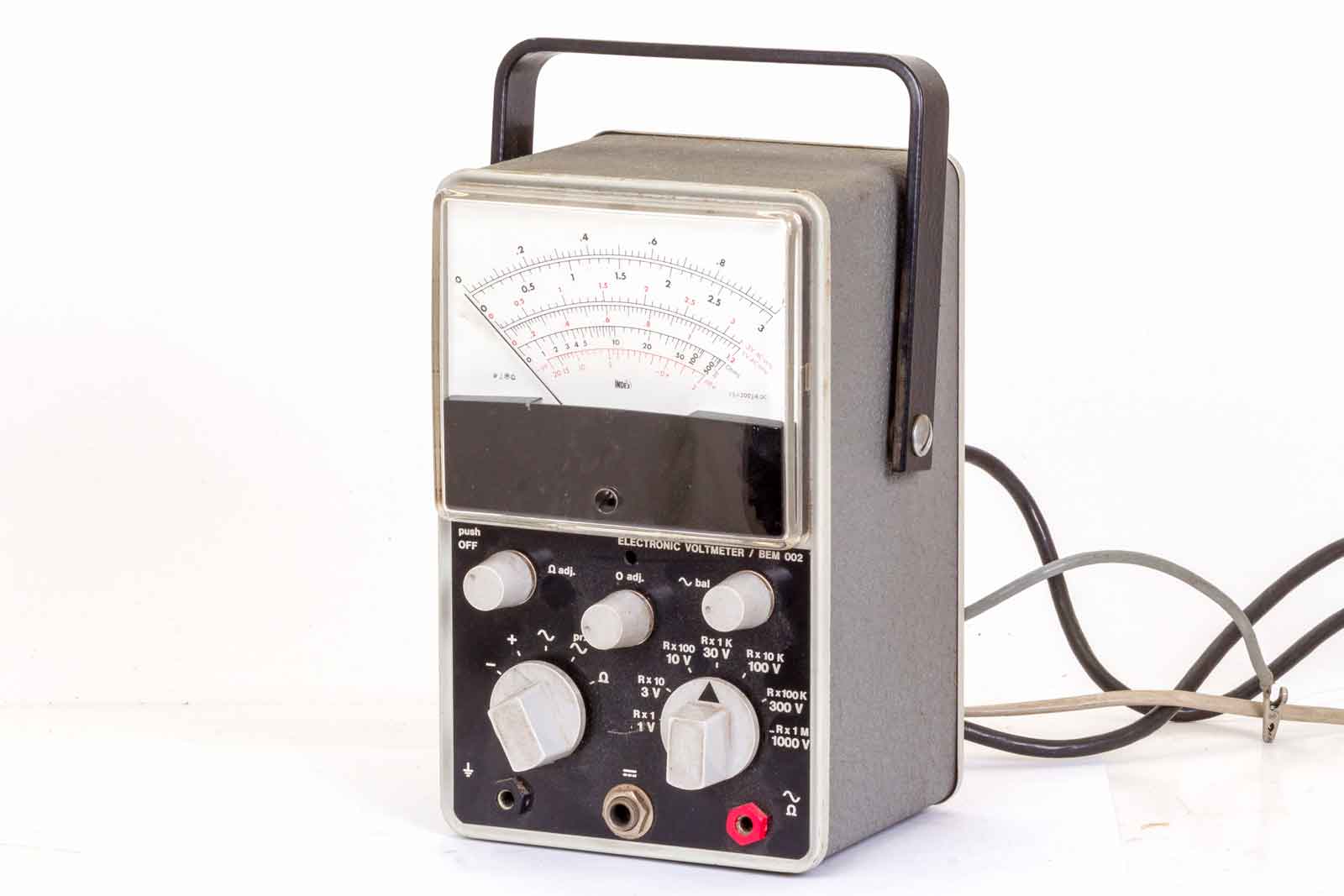

De BVM in volle omvang.

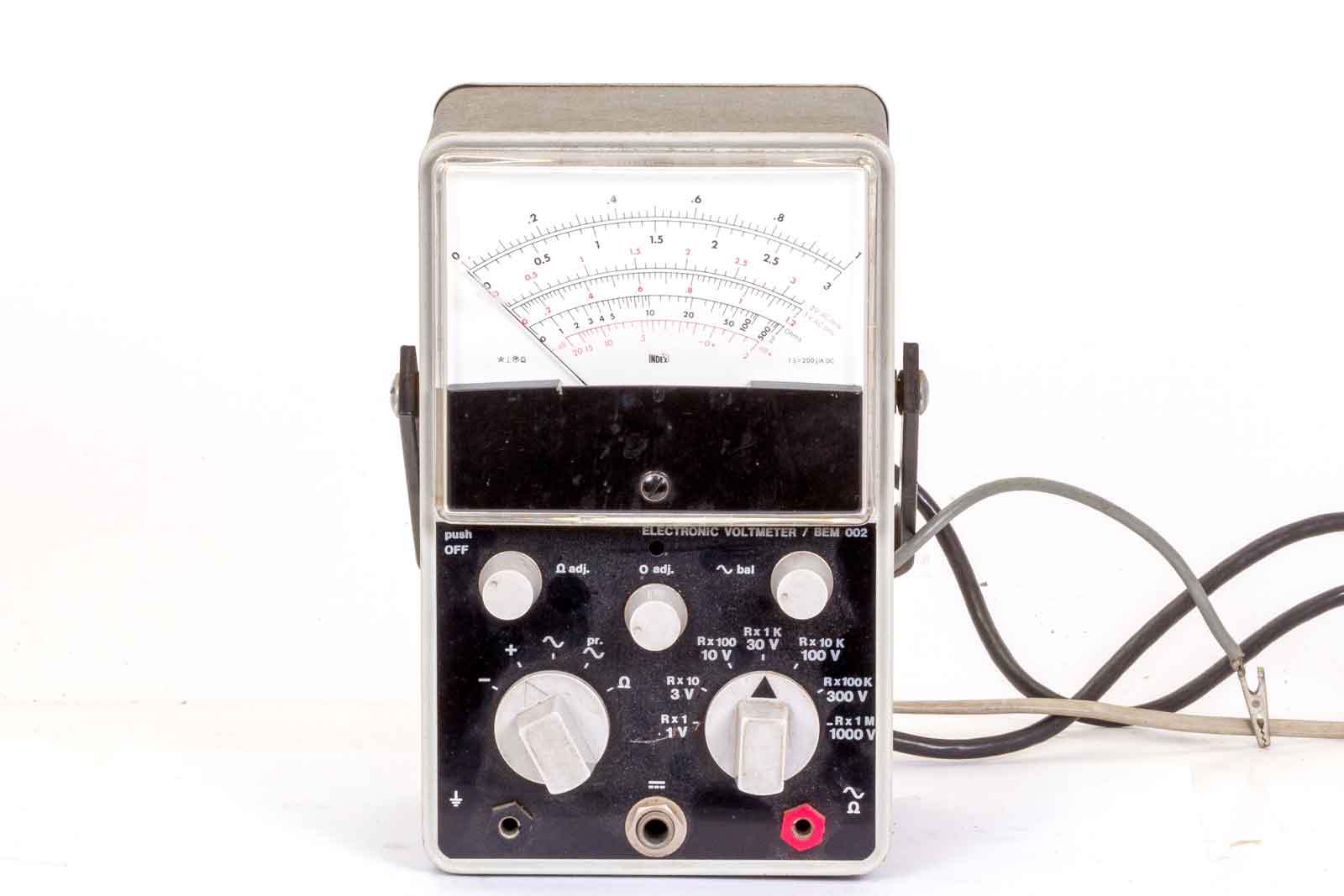

Vooraanzicht van het instrument.

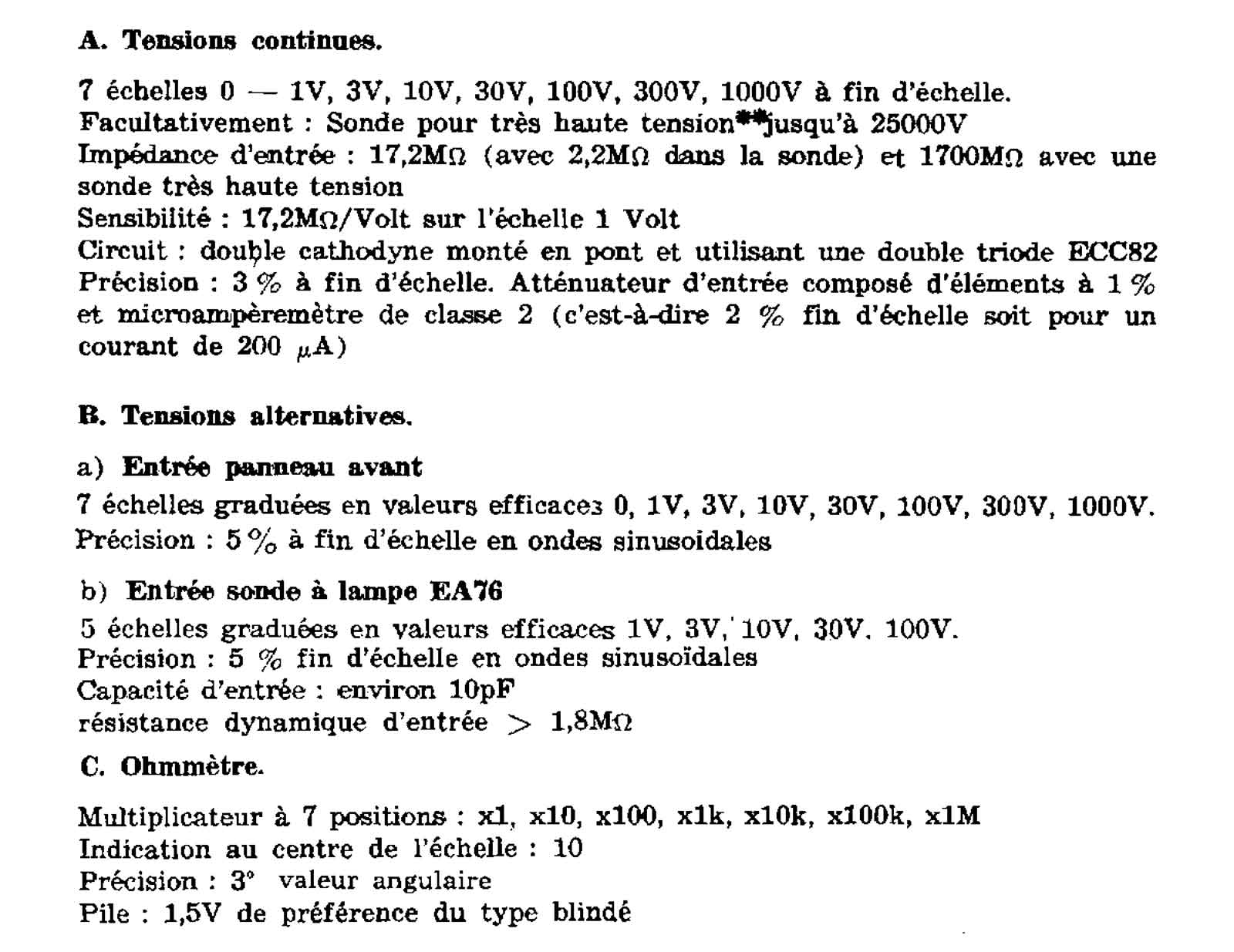

De specificaties, welliswaar in het Frans, maar best begrijpelijk. Ook dit instrument kan niet worden ingezet voor stroom-metingen.

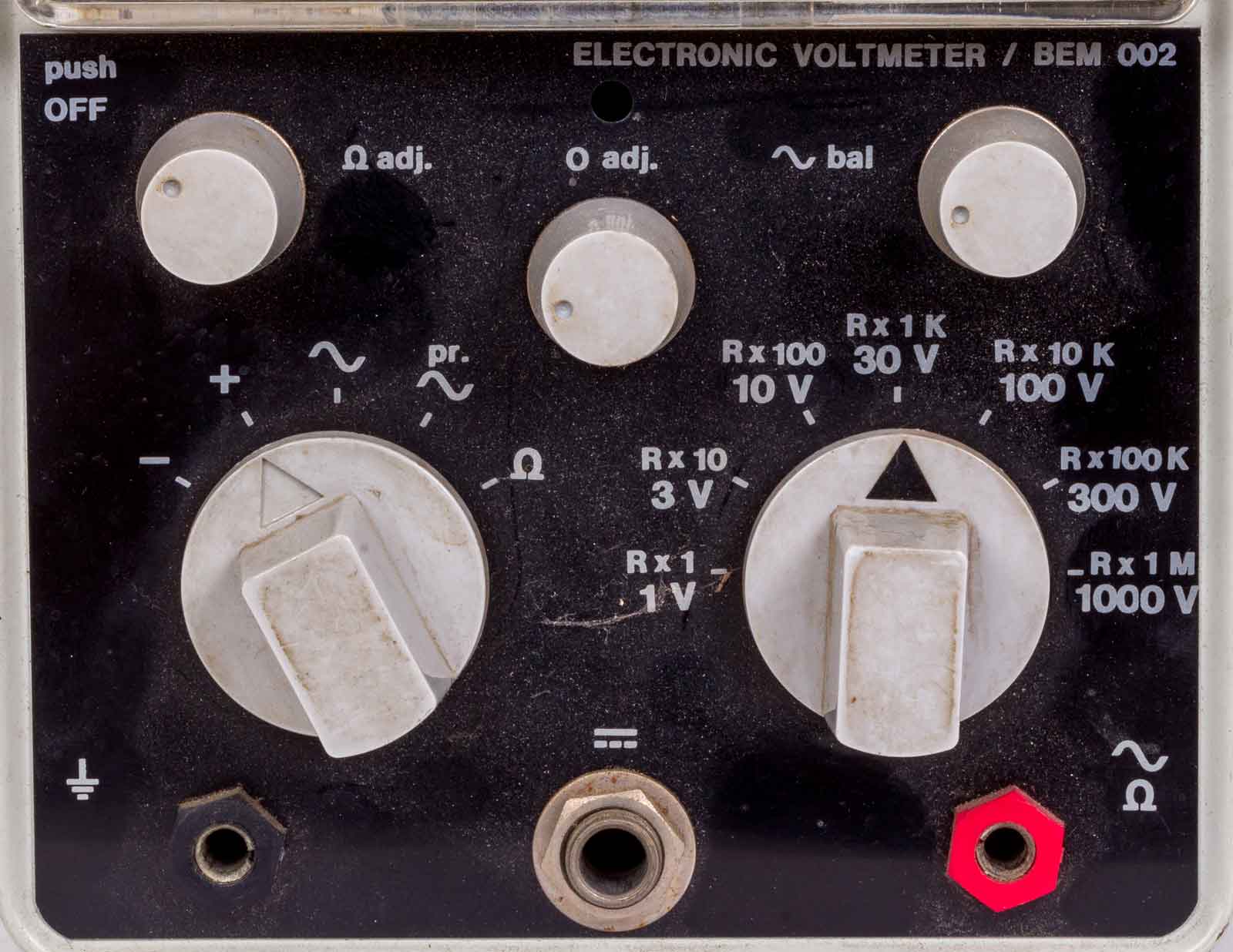

De knopjes en de ingangen. De teksten bij de verschillende zaken spreken voor zich.

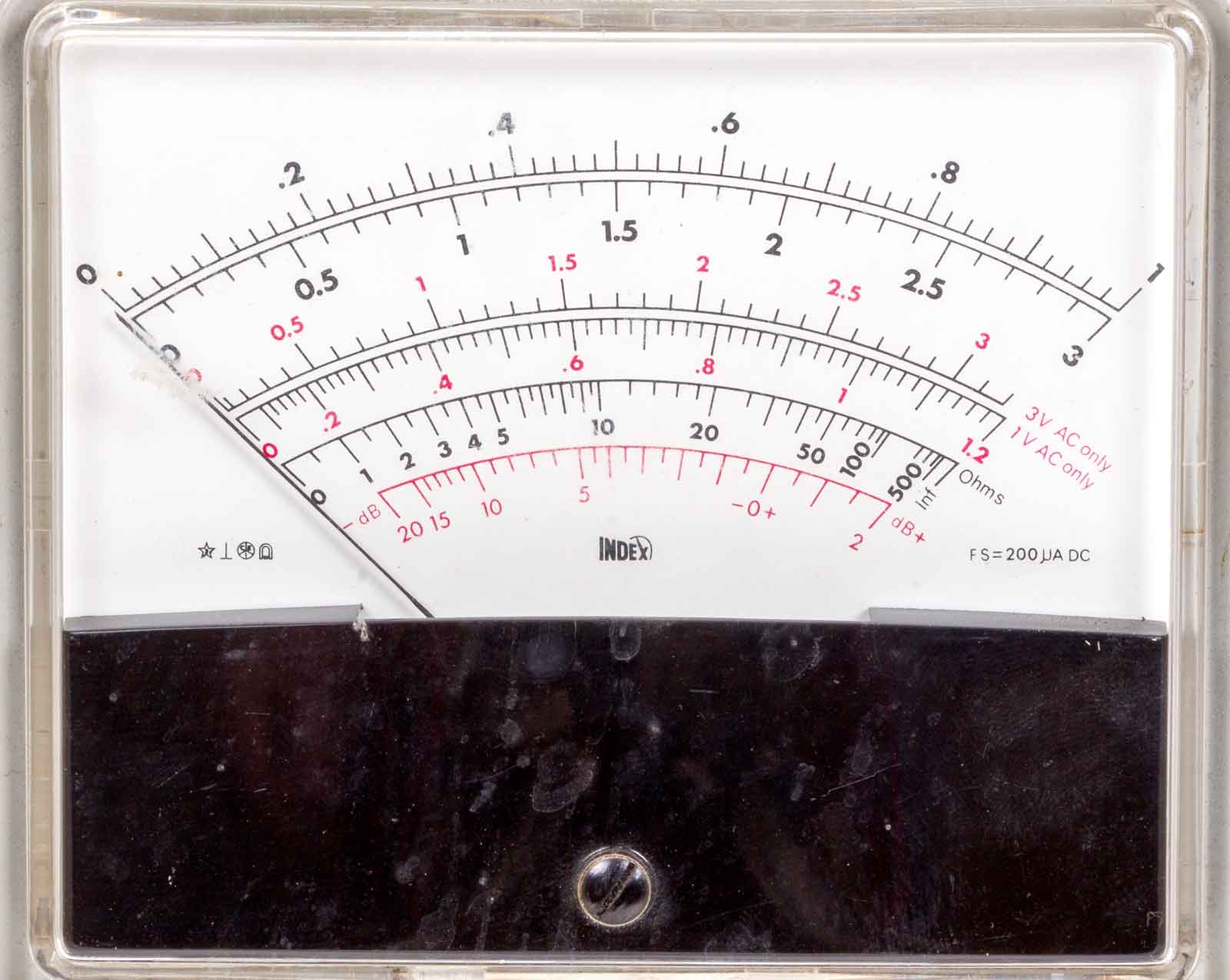

De meterschaal, hier een schaal van 0 tot 1 en 0 tot 3 Volt Voor de lage bereiken van de AC-meting zijn twee aparte schalen gemaakt.

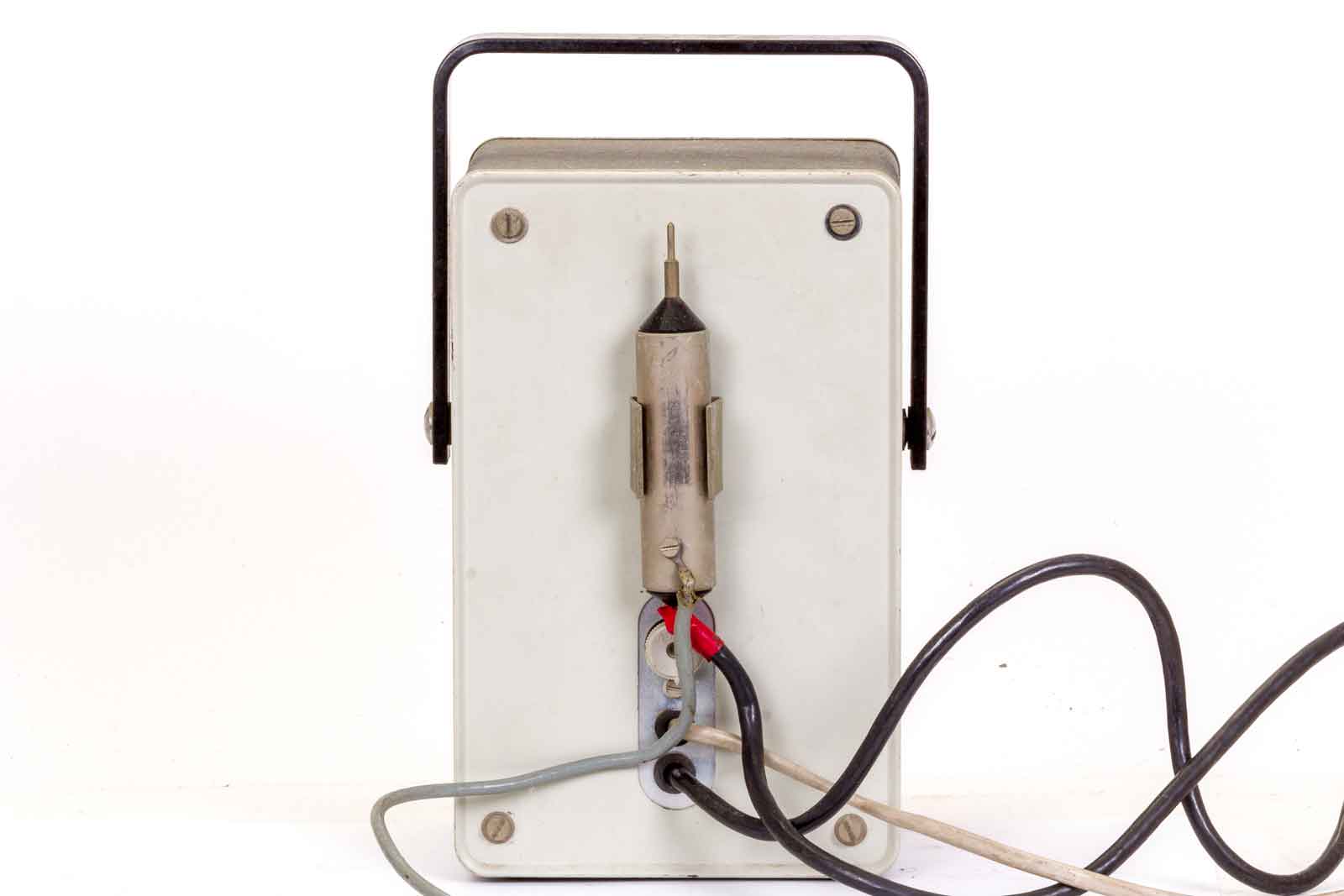

De achterzijde van het toestel is voorzien van een klem om de meetkop te bevestigen. Onder de kop bevindt zich een wit radertje waarmee de gebruikte netspanning kan worden ingesteld.
Door vier schroeven aan de achterzijde los te draaien kan het binnenwerk er uit gehaald worden.

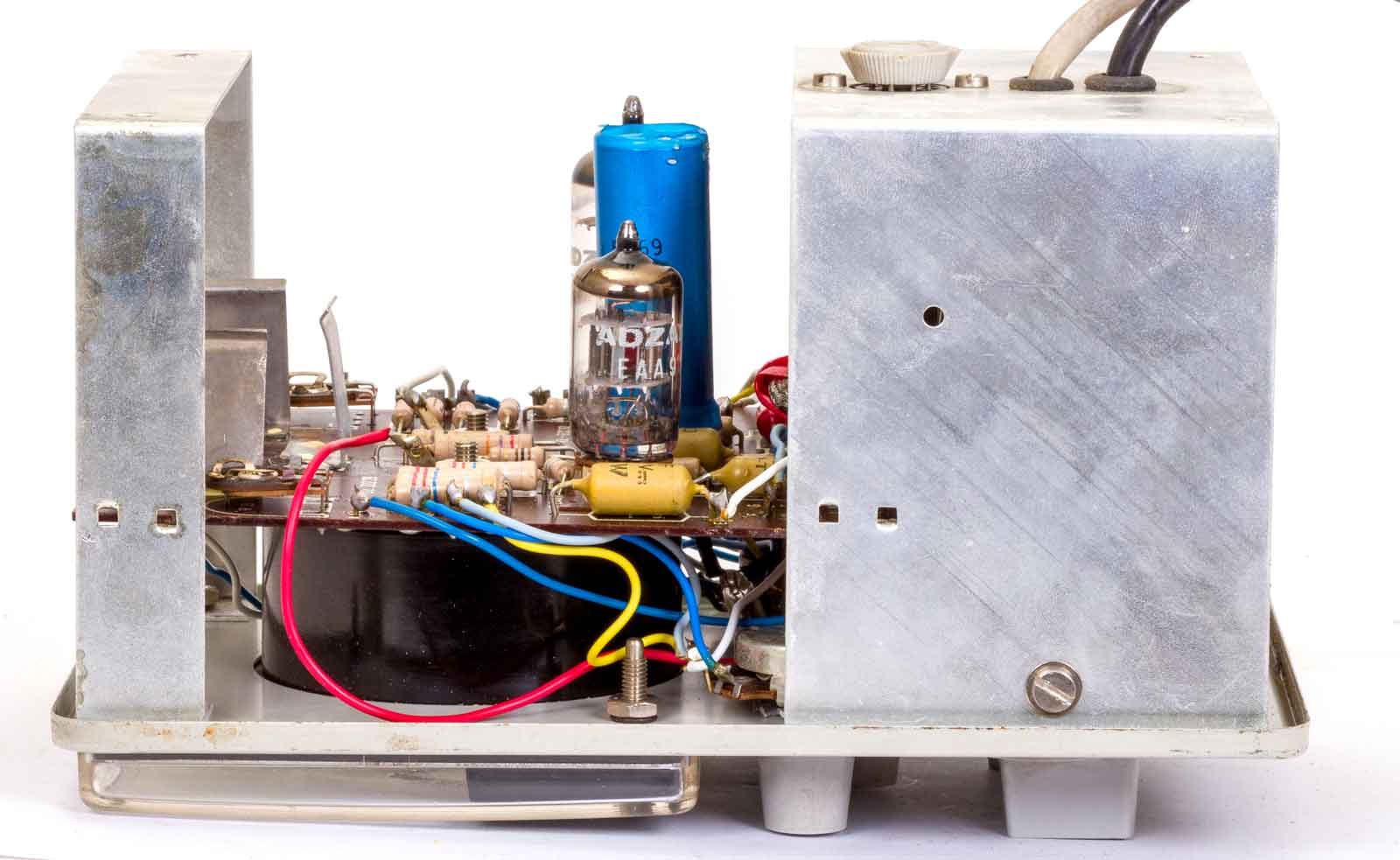

De rechter kant met blik op de EAA91 van ADZAM, ook Belgisch. Verder zijn de componenten van Philips duidelijk te zien.

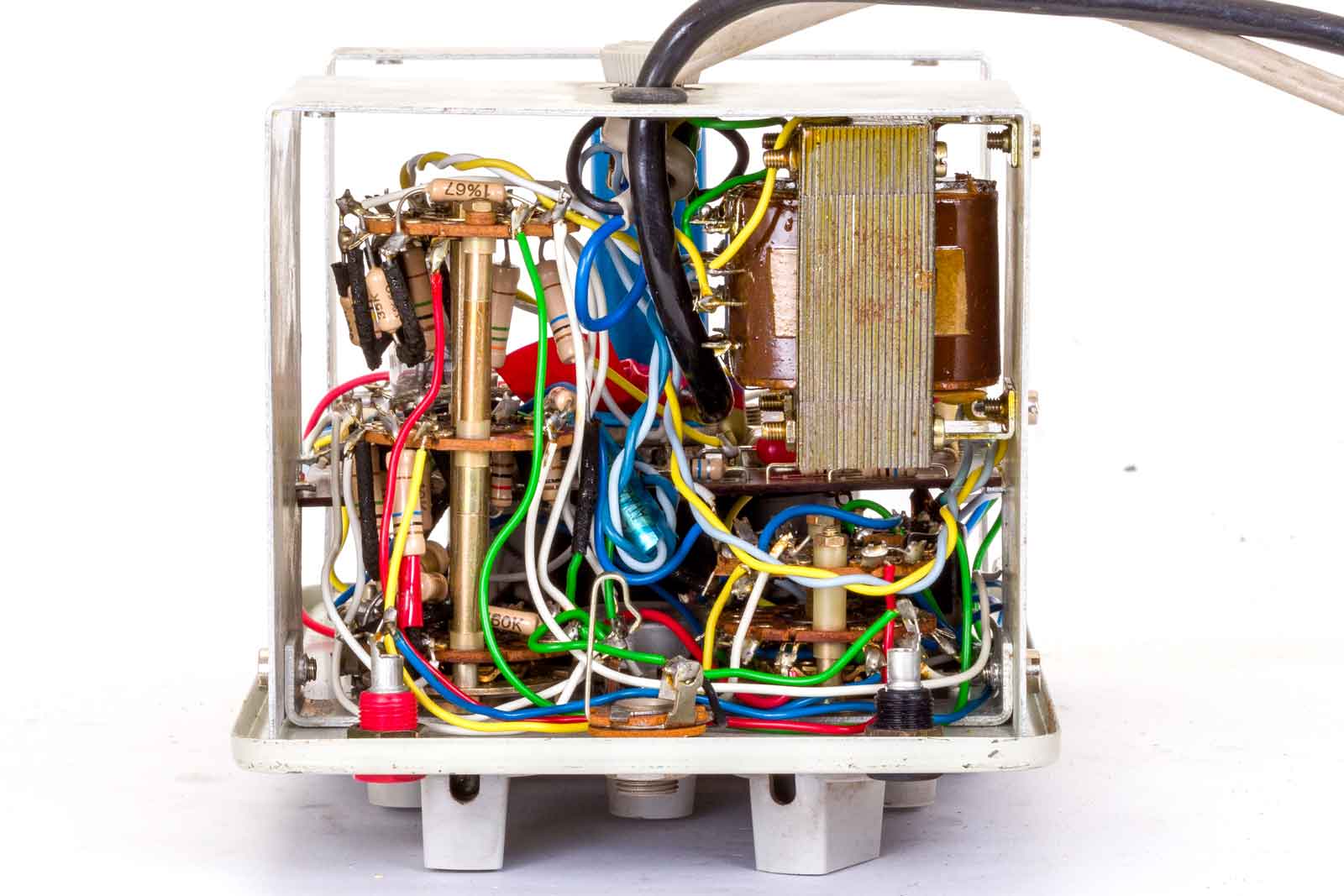

De onderkant met blik op de beide keuzeschakelaars en de voedingstrafo. De opbouw lijkt wel wat op het Spaanse zusje, de RETEX VV-1.

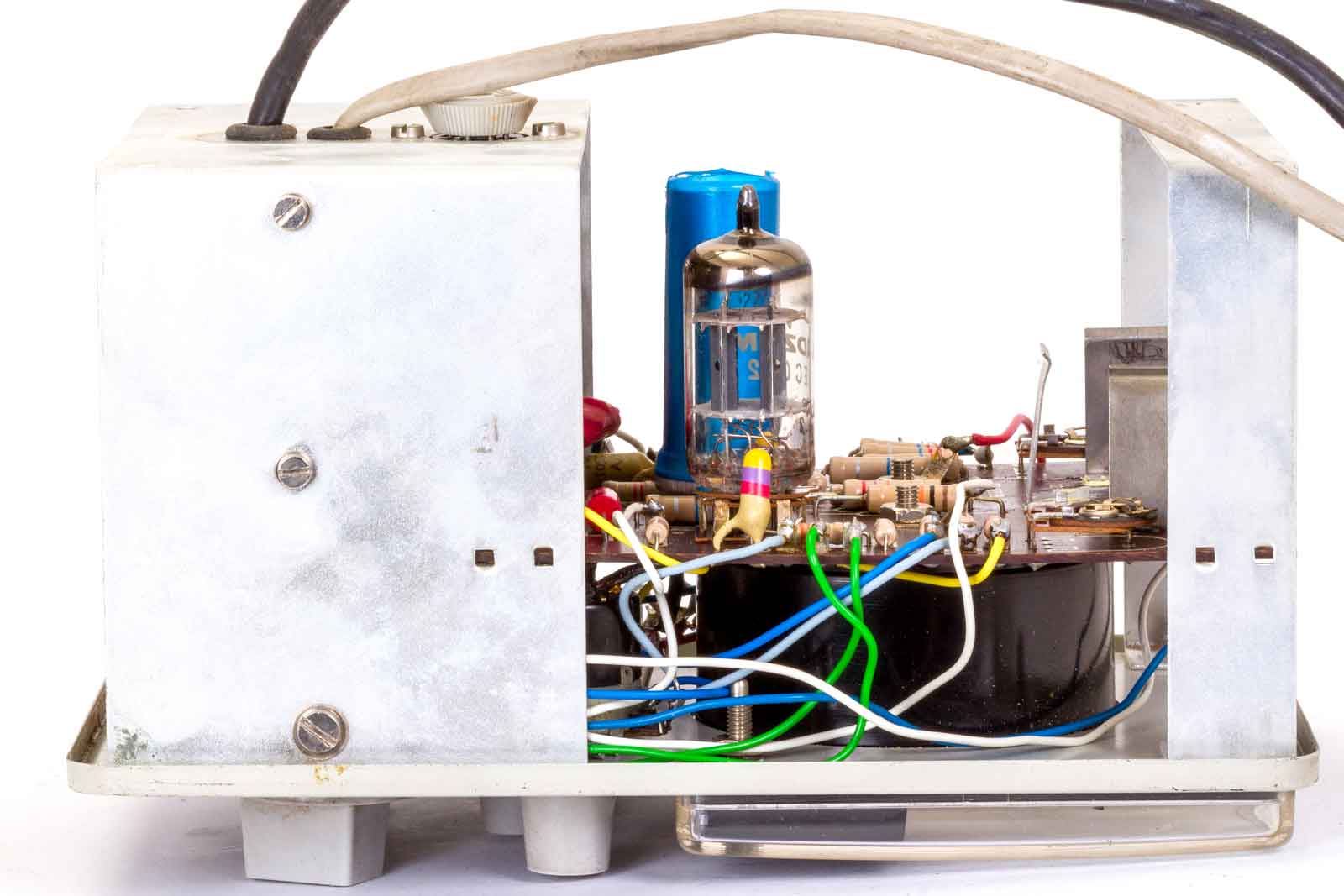

De linker zijde met de ECC82.
Bovenaanzicht, hier zijn ook nog wat instel-potmeters te zien. Verder een klem voor de 1,5 Volt mono-cel.

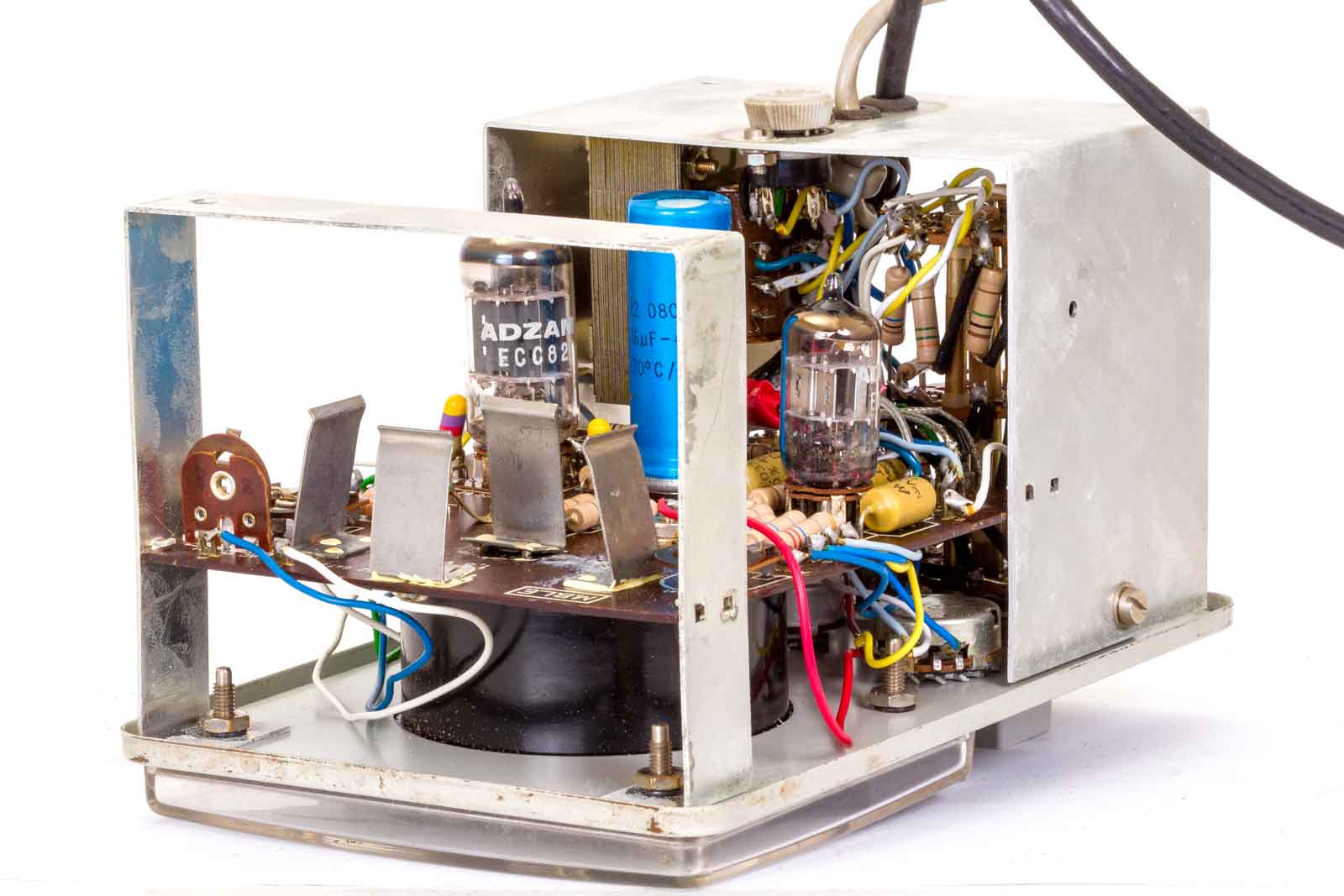

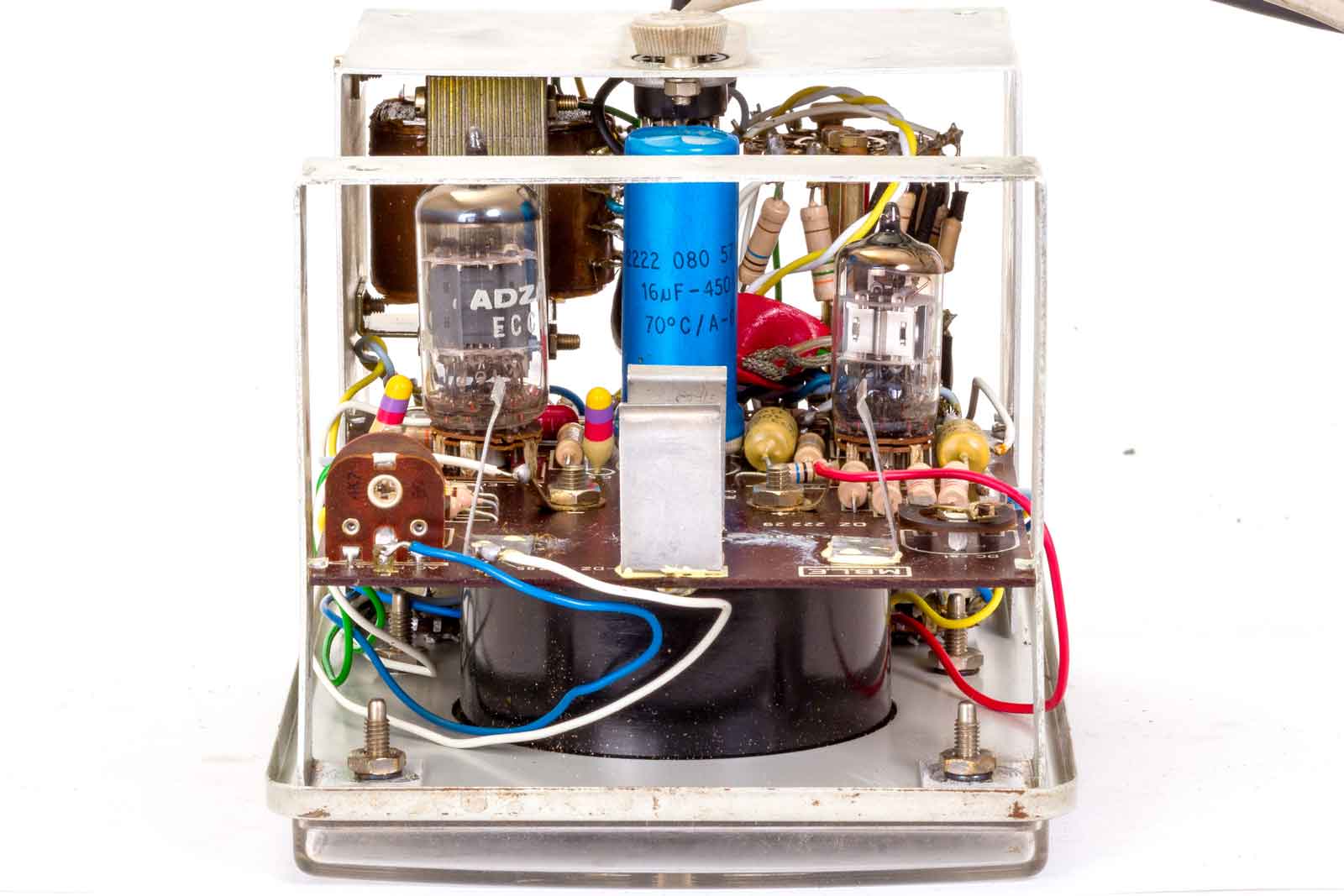

Op deze foto is beter te zien hoe de klem voor de batterij er uit ziet en ook de twee buizen zijn beter te bekijken.

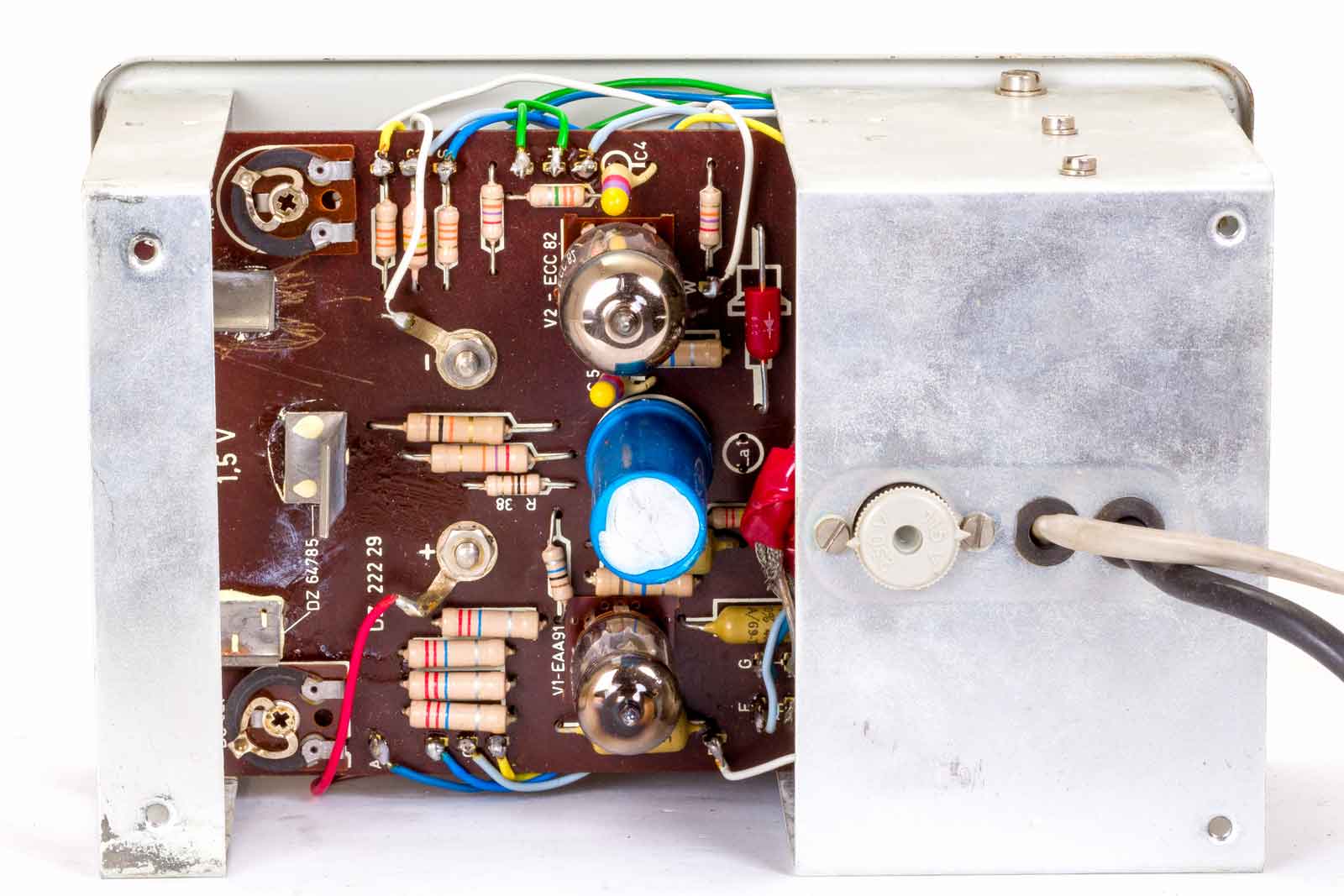

De meet-electronica en de voeding zijn op een printplaat aangebracht. Rechts, midden, het spanningscaroussel-knopje.

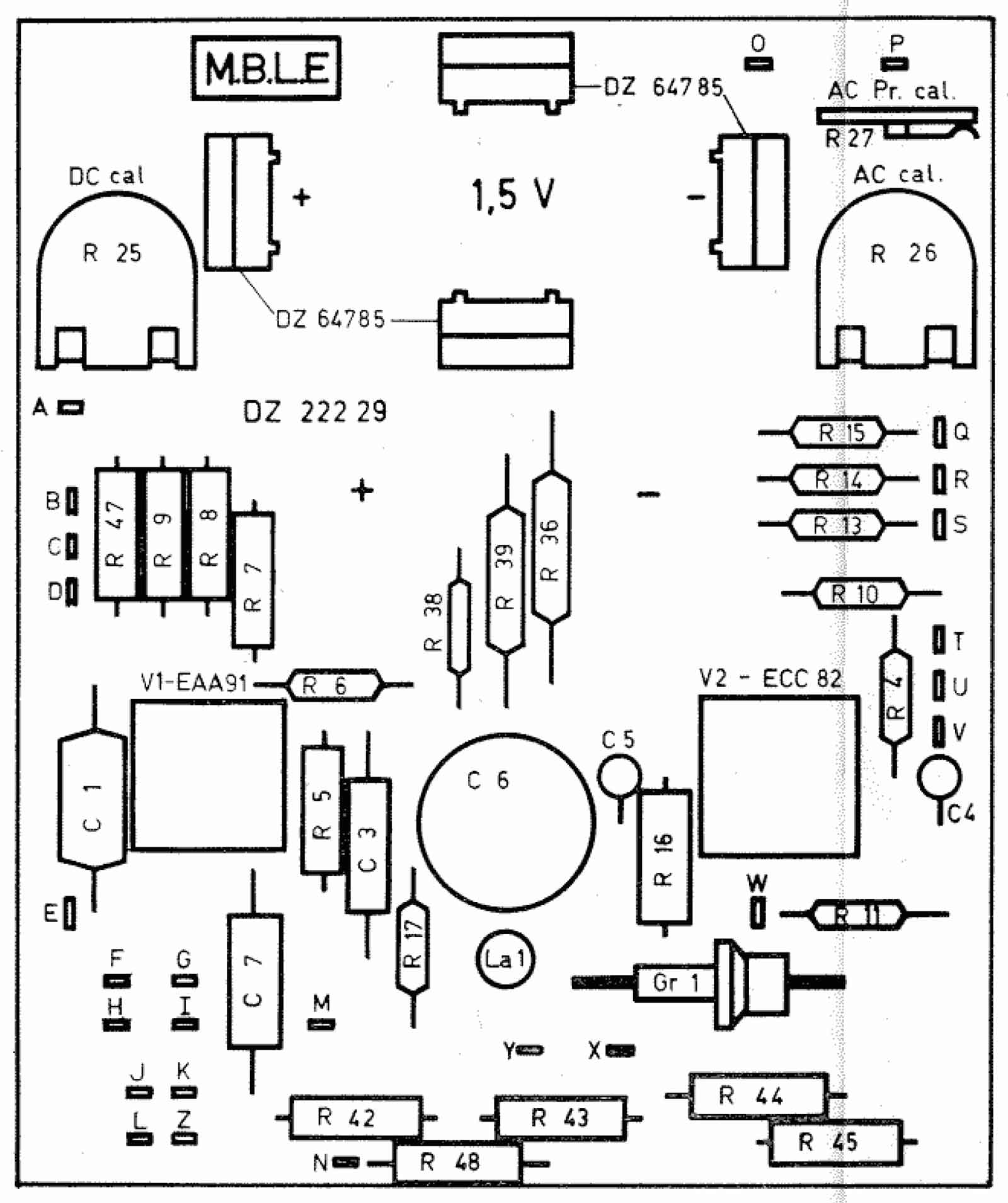

De lay-out van de printplaat.

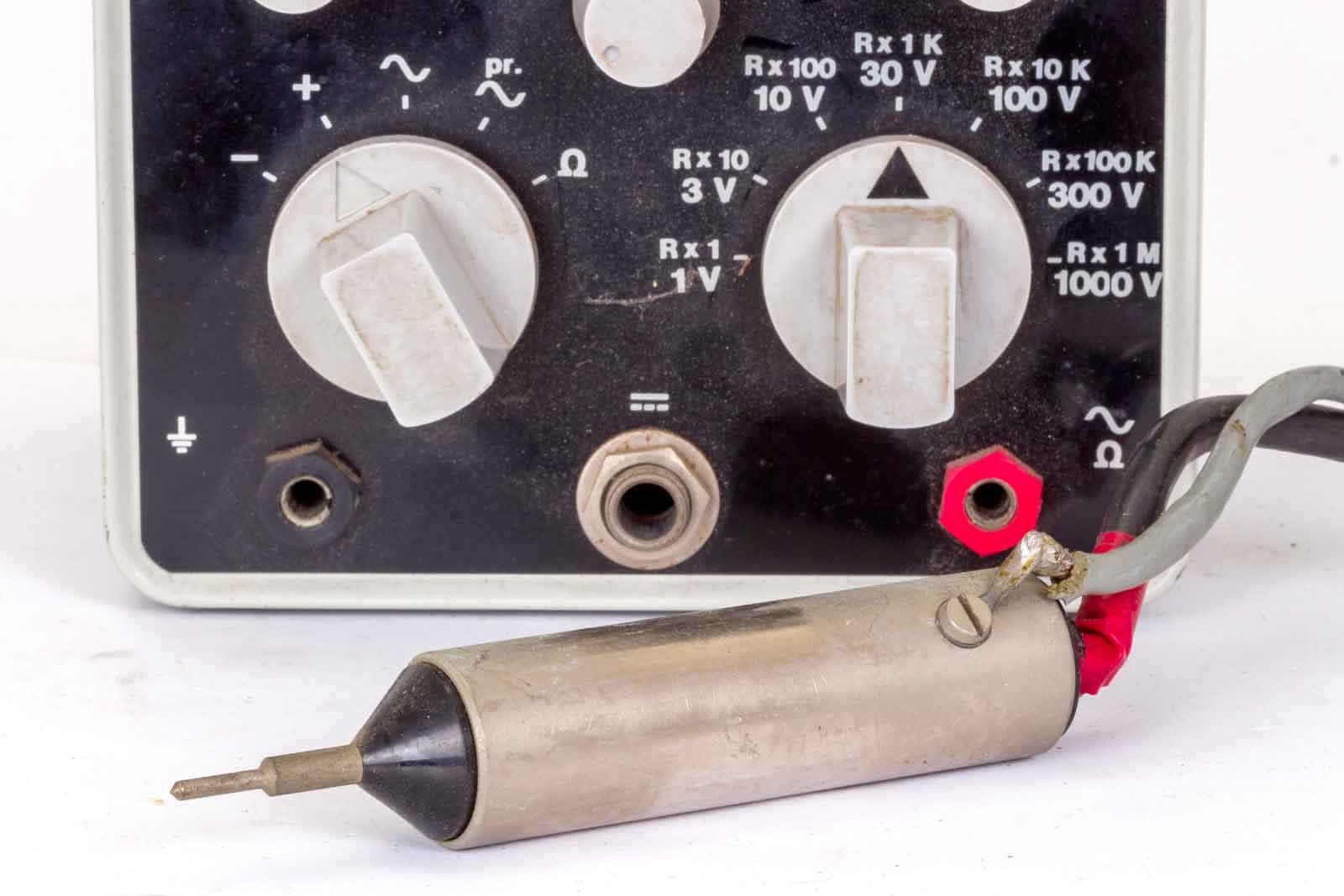

De probe, hier in bevindt zich de derde buis, een EA76 voor de gelijkrichting van de te meten wisselspanning.

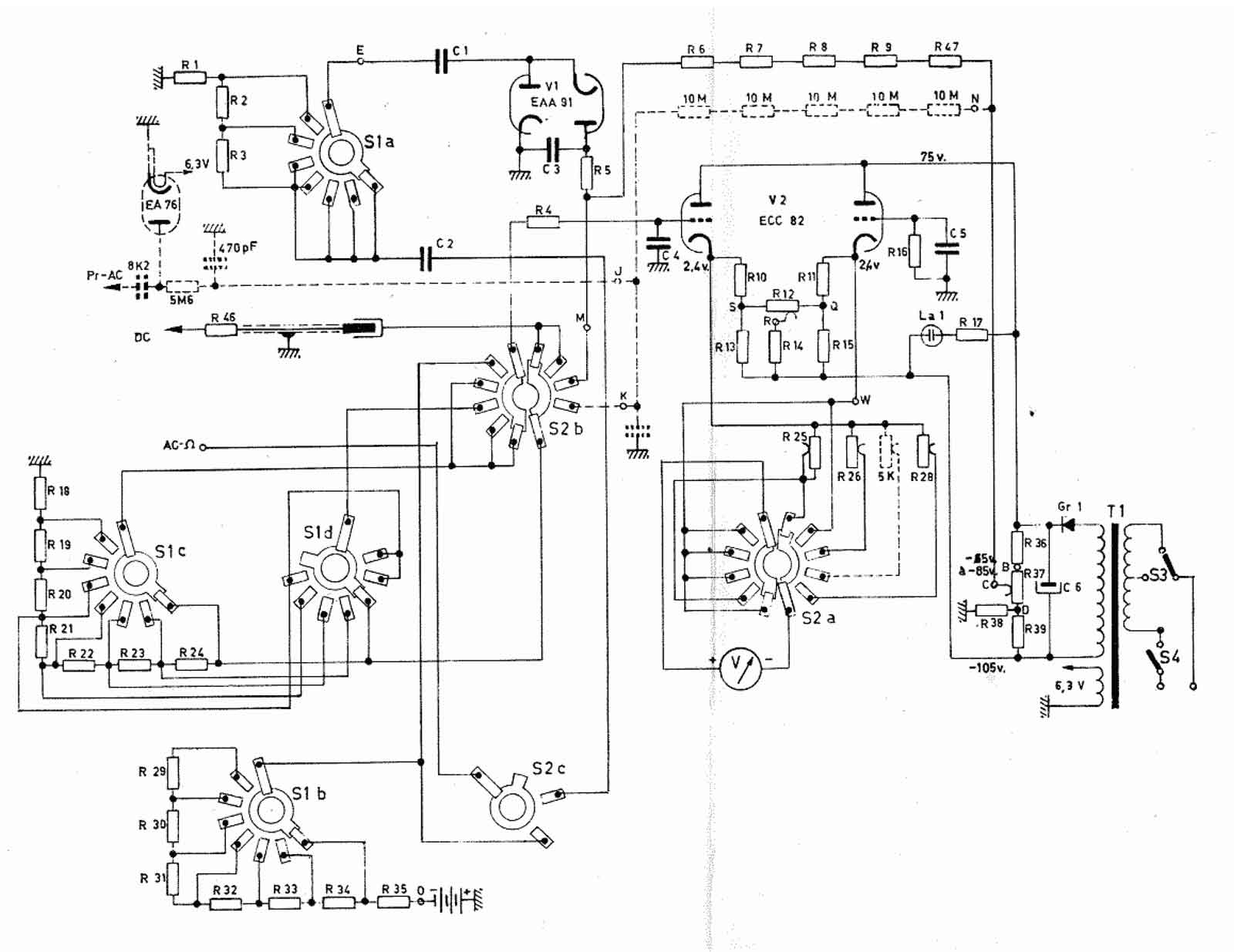

Het schema, ja, die buisvoltmeters zien er allemaal eender uit....

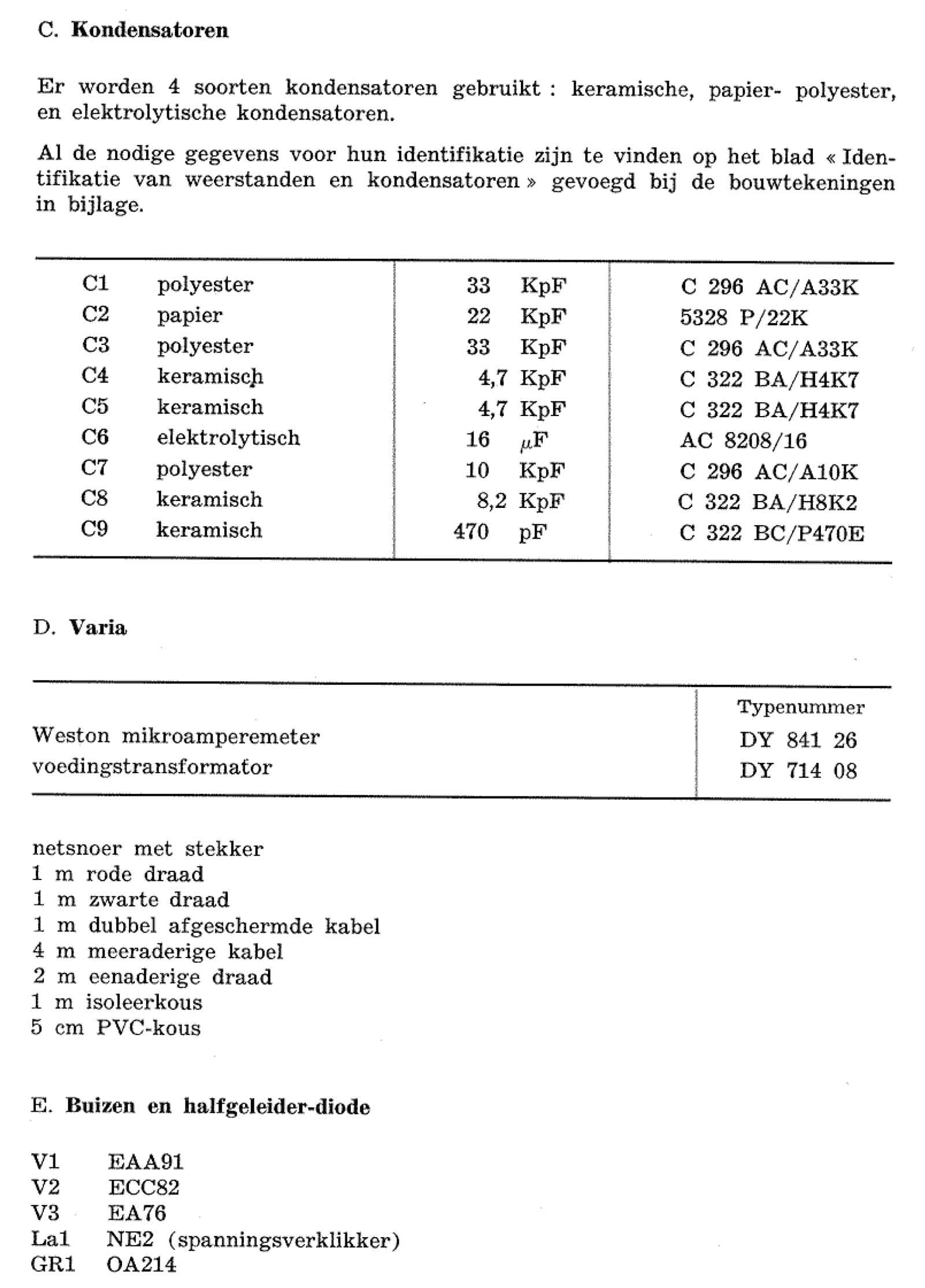

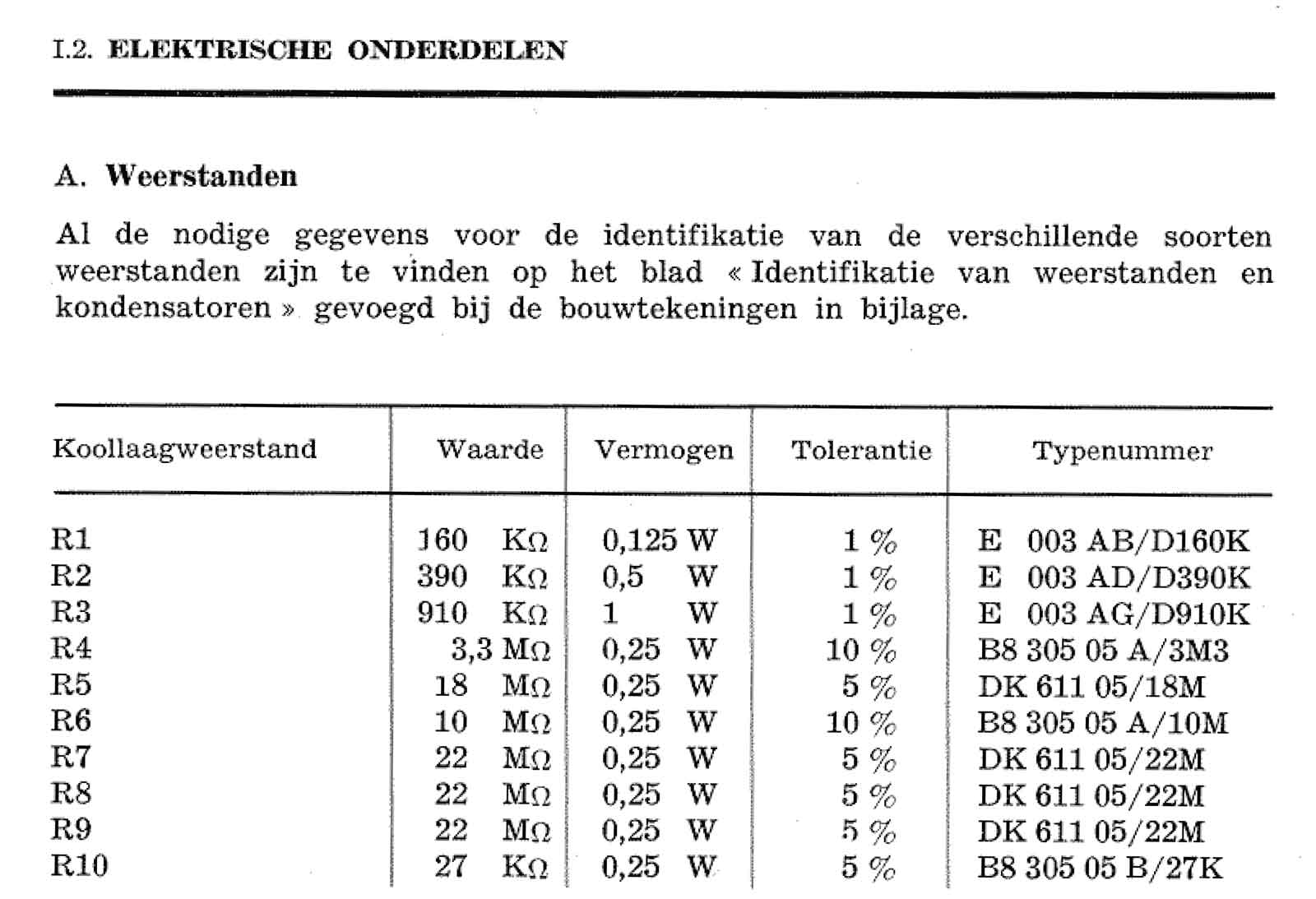

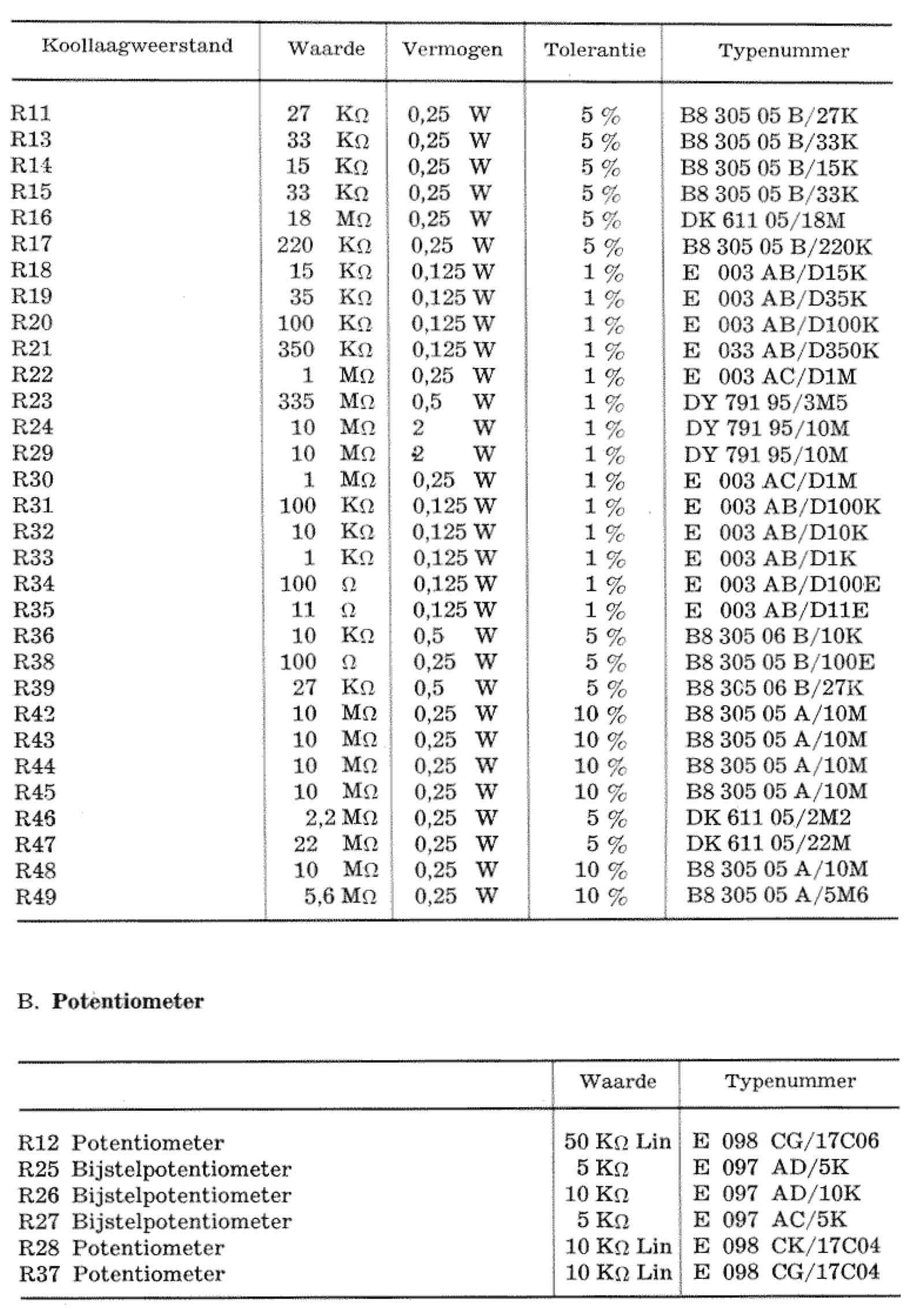

Voor de nabouwers nog wat stuklijsten.
Hier onder nog wat documentatie van de BM-002 in pdf.
Een wat meer uitgebreid manual in het Nederlands.
Een wat meer uitgebreid manual in het Frans.
