Retex model VV-1  Buis Volt Meter

Dit is een "Spaanse Schone". Inderdaad van Spaanse afkomst en van ongeveer 1960.
Het bedrijf Retex S.A., oorspronkelijk gevestigd in Hospitalet de Llobregat (Barcelona, ​​Spanje), was vooral bekend om zijn radiolaboratoriumuitrustingssets die op de markt werden gebracht als RETEX KIT - You build it yourself.
Retex produceerde van 1960 tot 1980 hoogwaardige elektronische instrumentatiekits. Momenteel houdt het bedrijf zich uitsluitend bezig met de productie van racks en behuizingen in de faciliteiten in Av. Tecnología, 35, Viladecans (Barcelona, ​​Spanje)

Door op de afbeeldingen te klikken verkrijgt u een vergroting in een apart venster.

Voor 2900 Peseta's was je de trotse eigenaar van dit bouwpakket. Omgerekend is dat HFl. 38,40 en in Euro's 17,42 Of dit echt klopt vraag ik mij wel af. Hoewel, je kunt het natuurlijk niet vergelijken met de huidige prijzen. De aanbieding was tot 31 december, normaal kostte het instrument 4554 ptas.ongeveer HFl. 60.

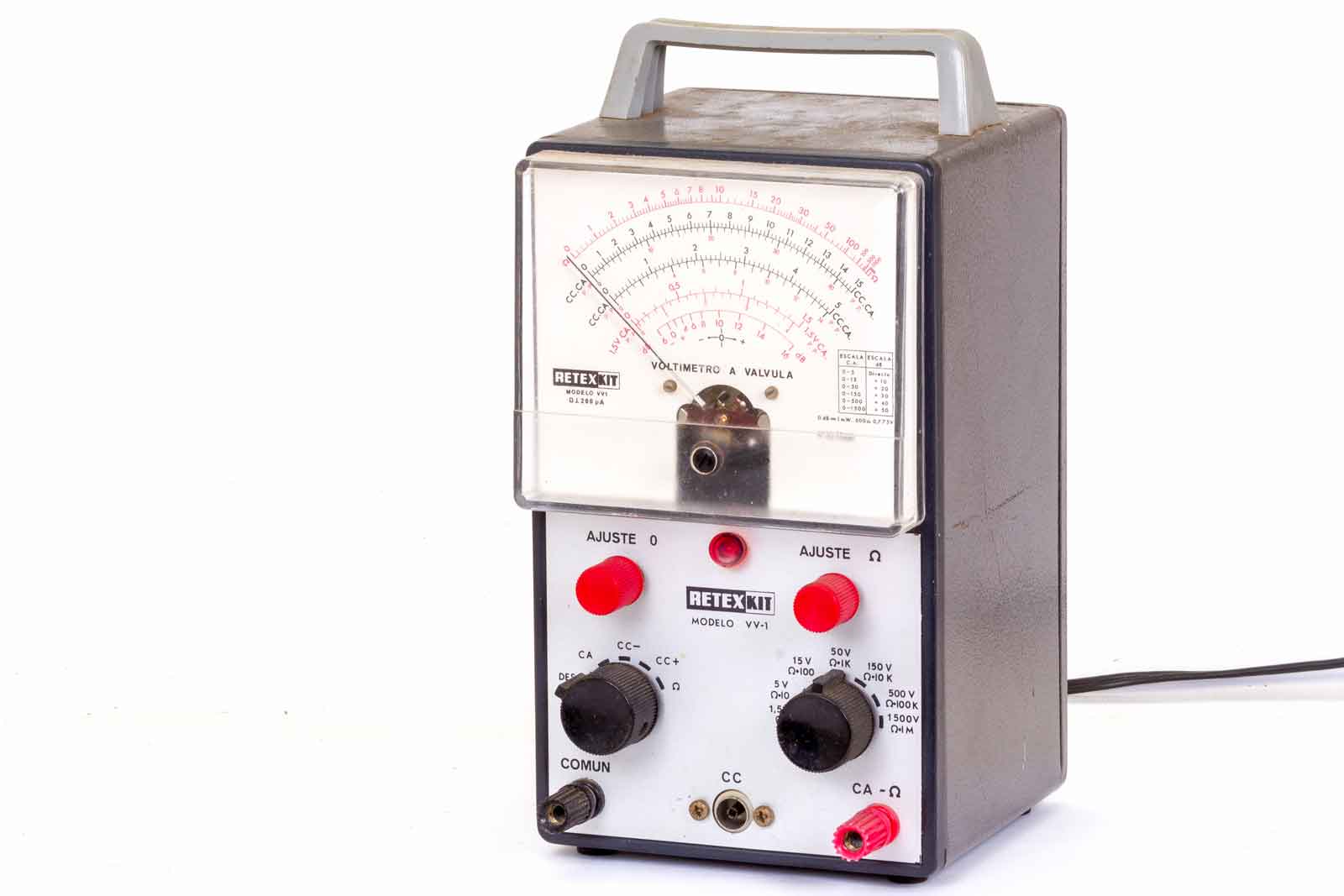

En zo ziet dit instrument er afgebouwd uit, simpel, maar doeltreffend.

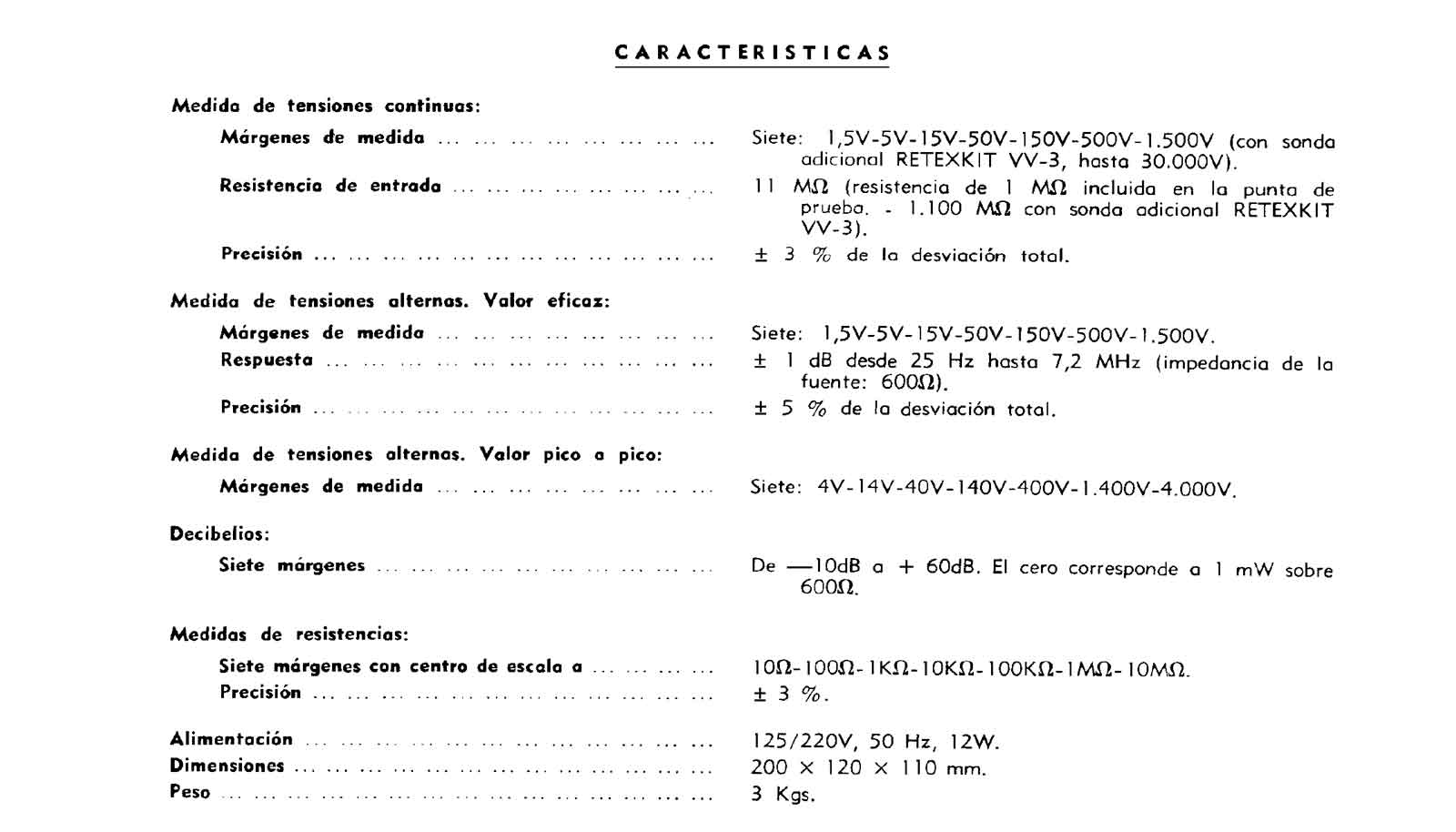

De specificaties van de meter. Een stroommeting ontbreekt.

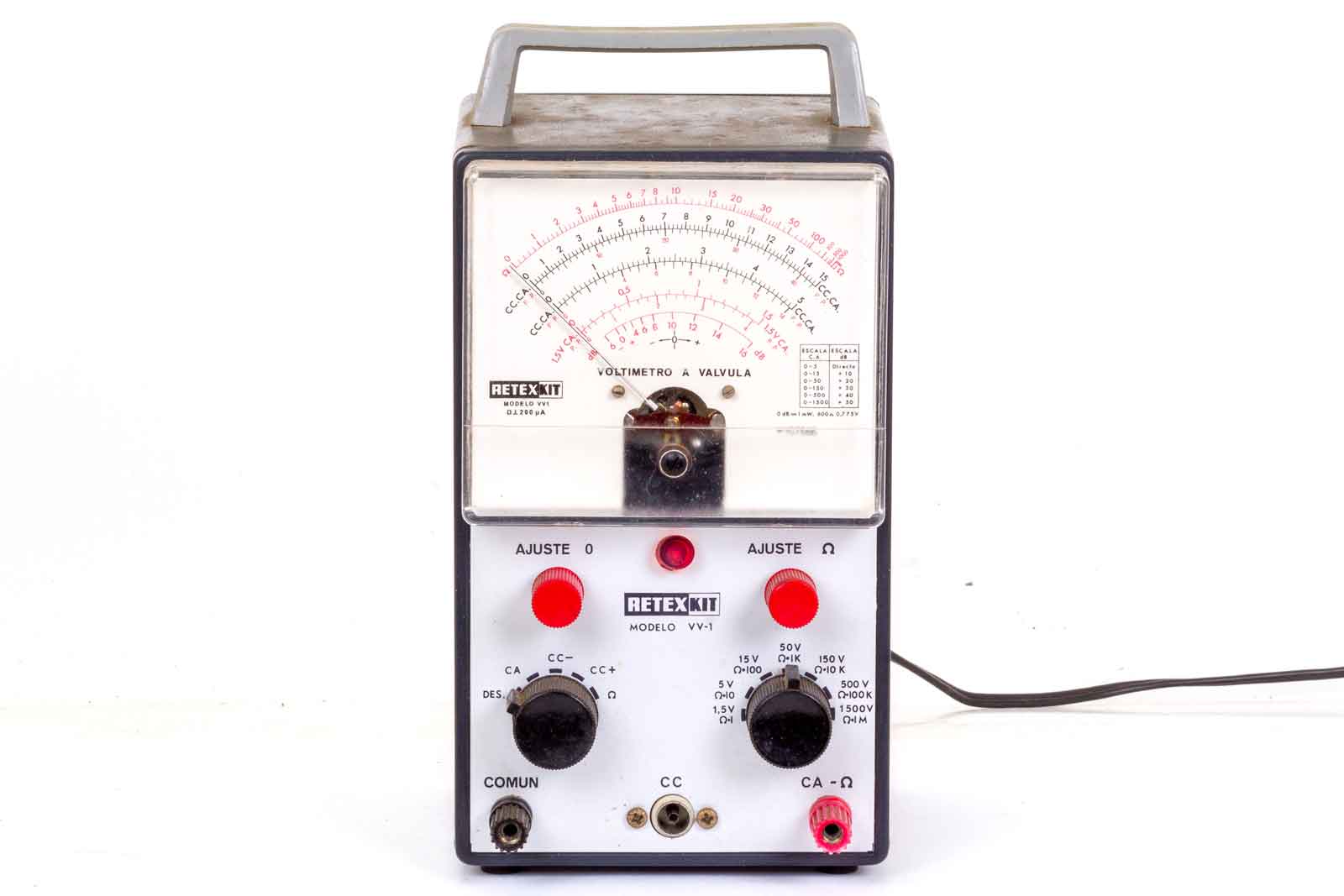

Het vooraanzicht, niet verrassend, zo zien bijna alle BVM's er uit die tijd uit.

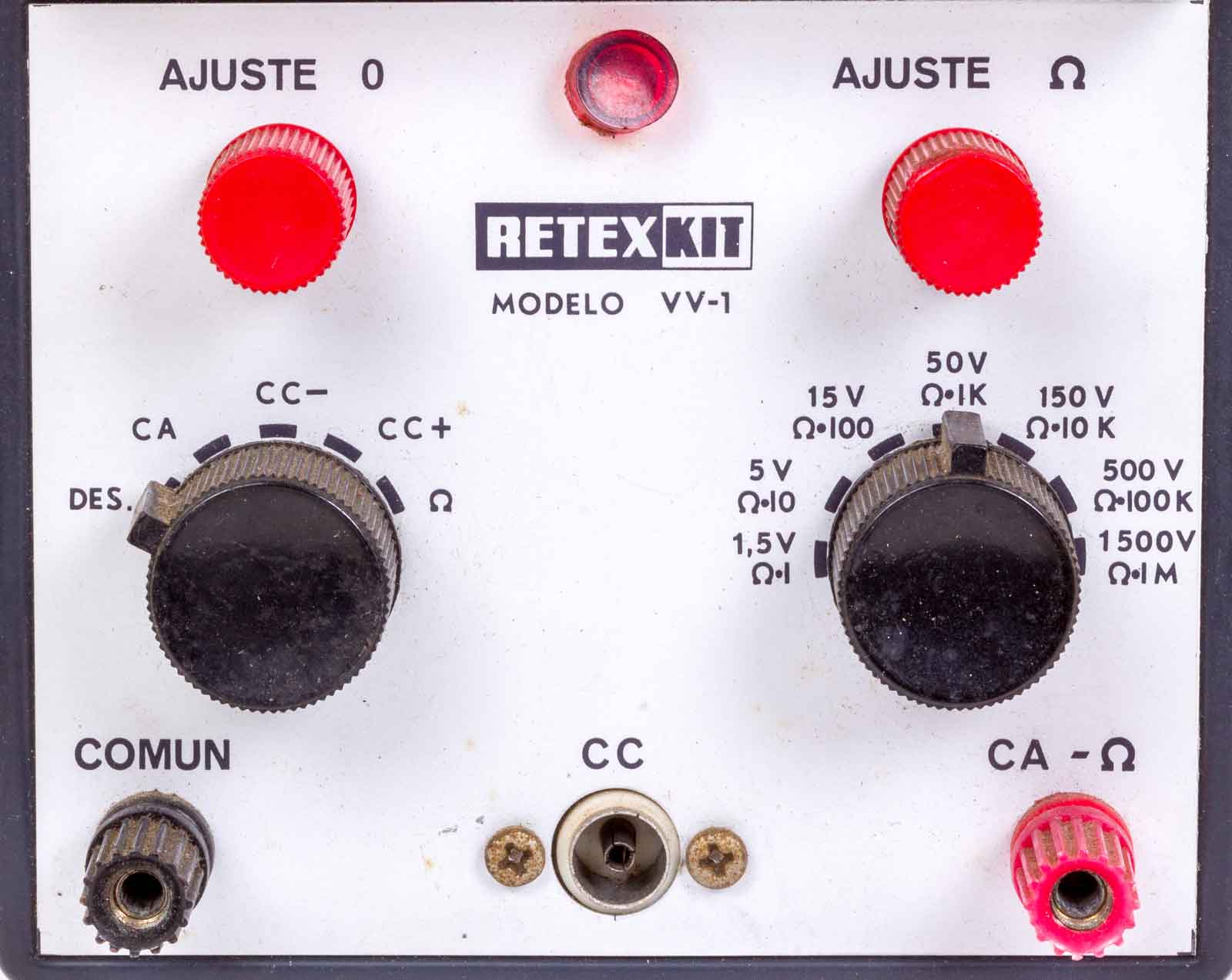

De bedienings-elementen en aansluitingen. De tekste spreken voor zich.

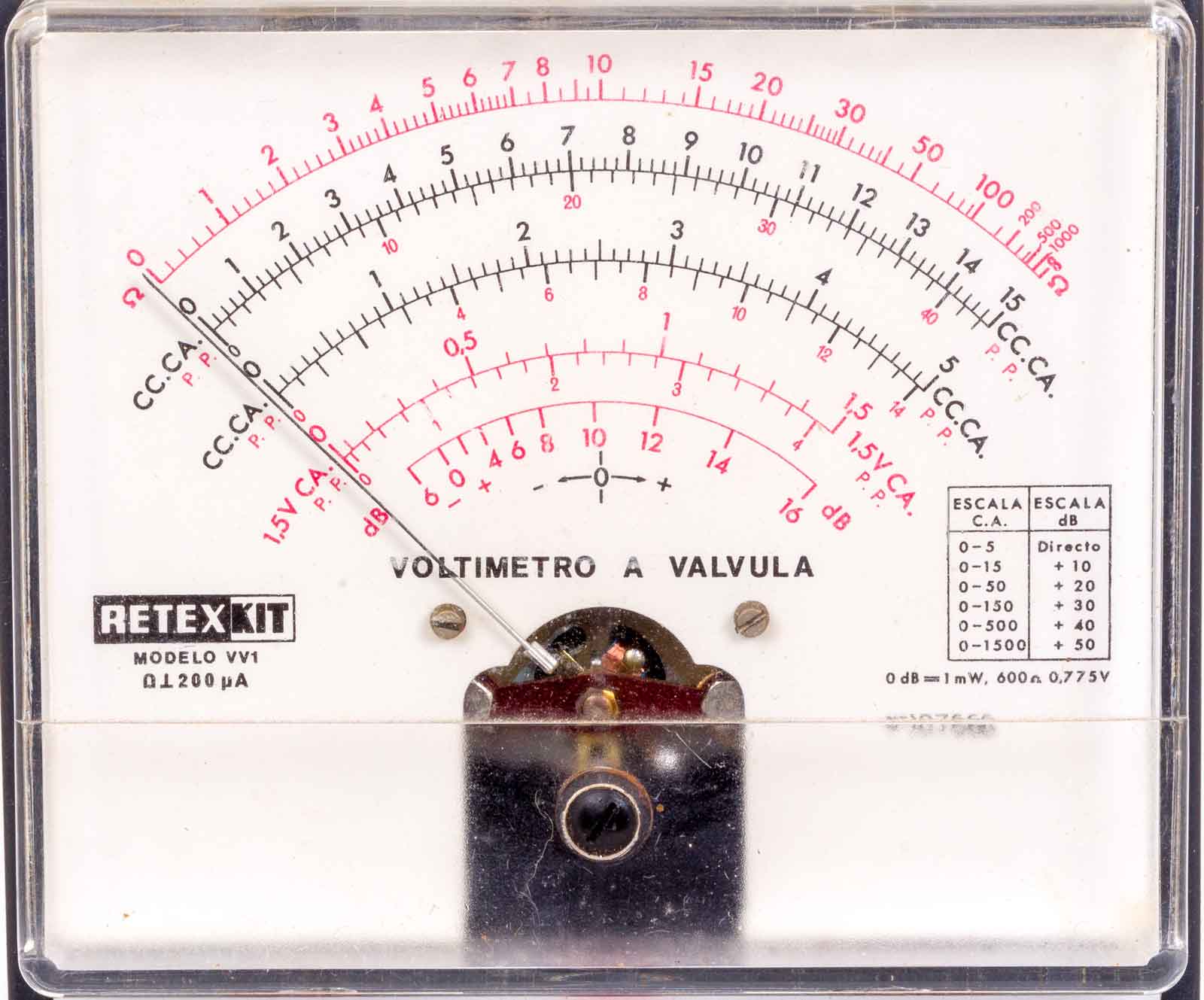

De duidelijke en goed afleesbare schaal van de 200 micro-Ampèremeter.

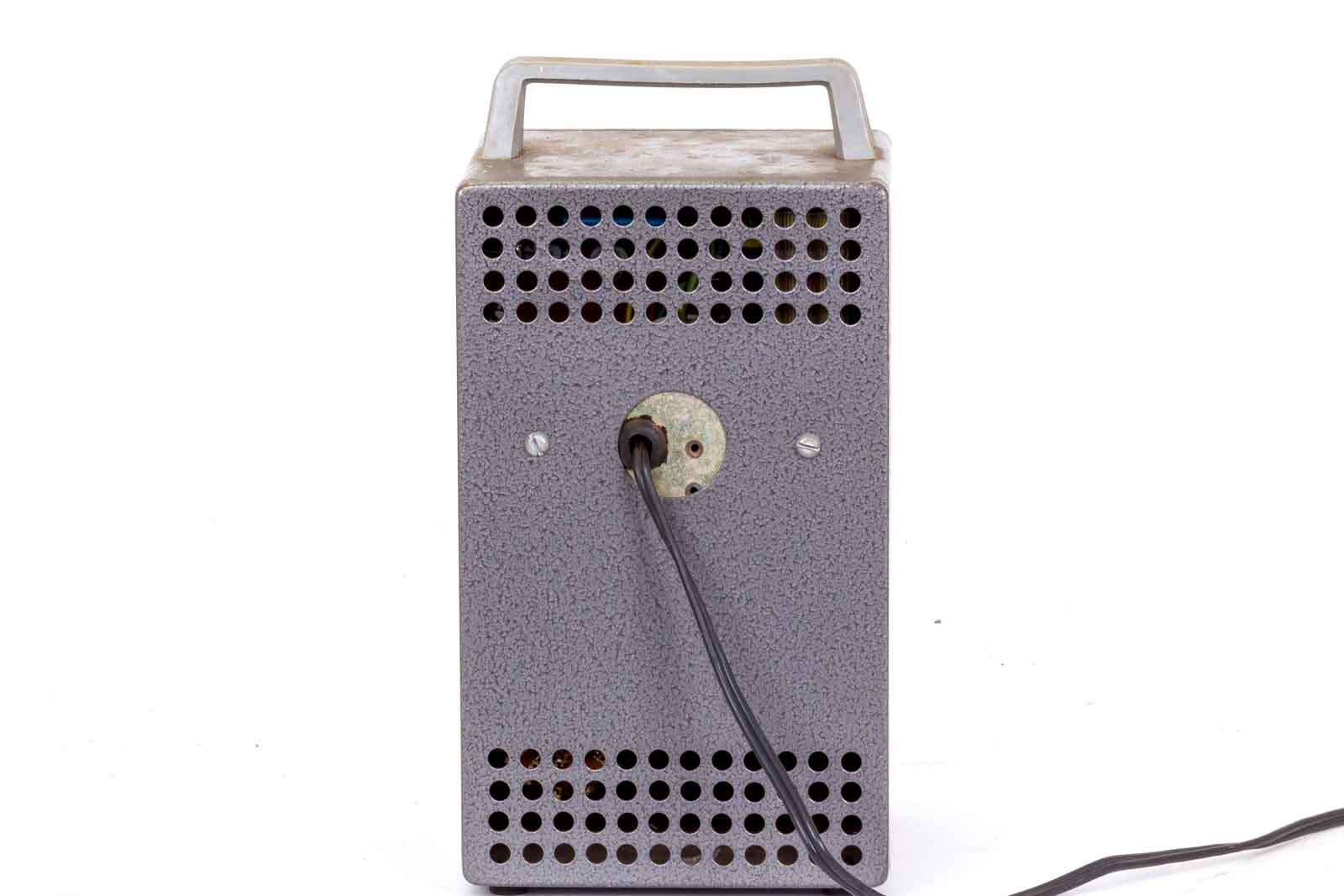

De achterkant met voldoende openingen om de twee buizen wat af te koelen. Er is geen net-spannings-keuze aan de achterkant, inwendig kan wel een keuze gemaakt worden tussen 110 en 220 Volt .

Wanneer het apparaat uit zijn behuizing wordt gehaald door slechts twee schroeven aan de achterzijde los te draaien zien we de inhoud.

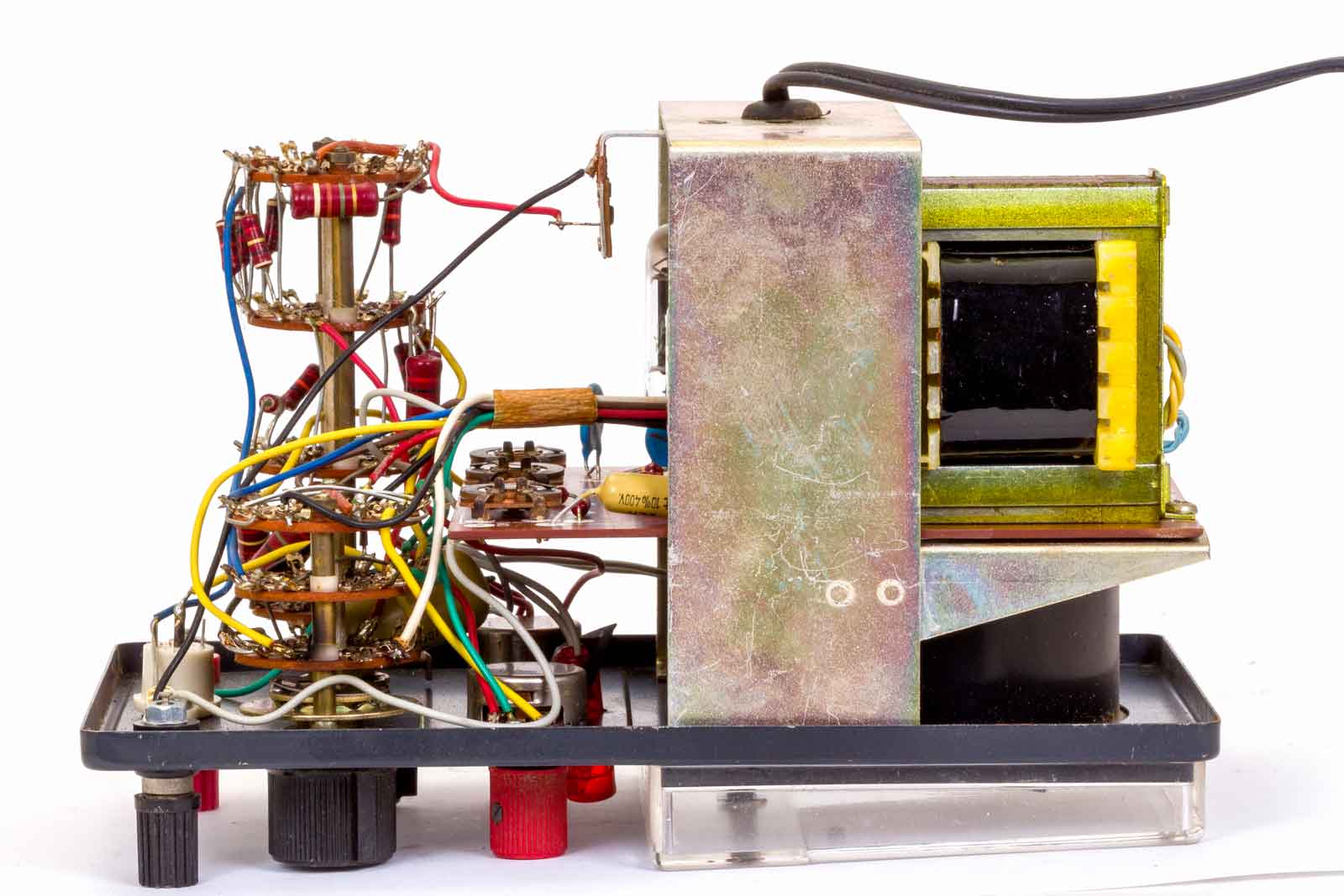

De rechter kant. De componenten zijn van uitstekende kwaliteit.

De onderzijde. Ook voor de condensatoren werd geen goedkoop spul gebruikt, getuige de mosterd-kleurige Philips condensatoren. Die zijn zelden lek, een afgebroken draad wil nog wel eens voorkomen, maar dat komt meestal door een onhandige reparateur.

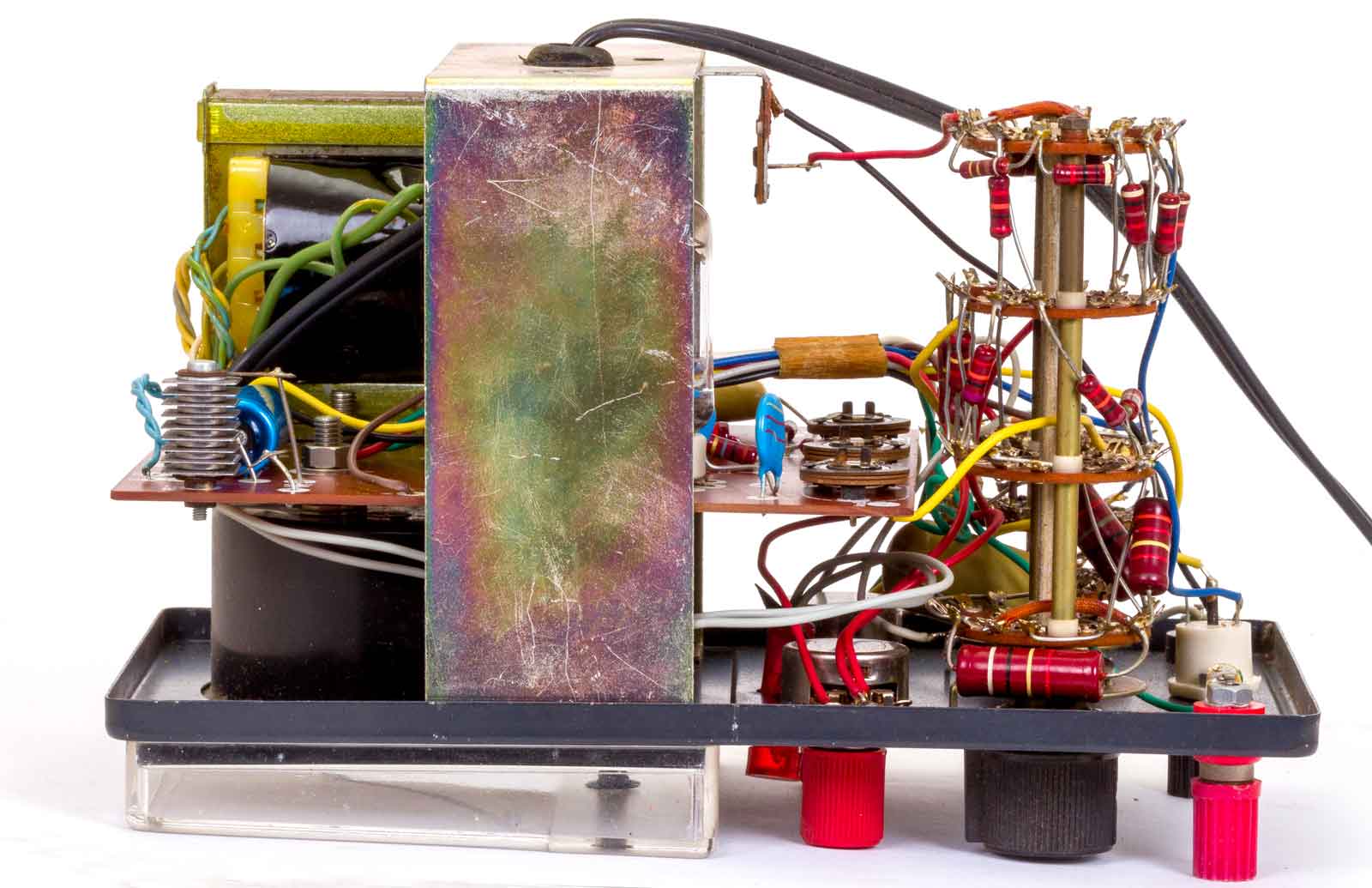

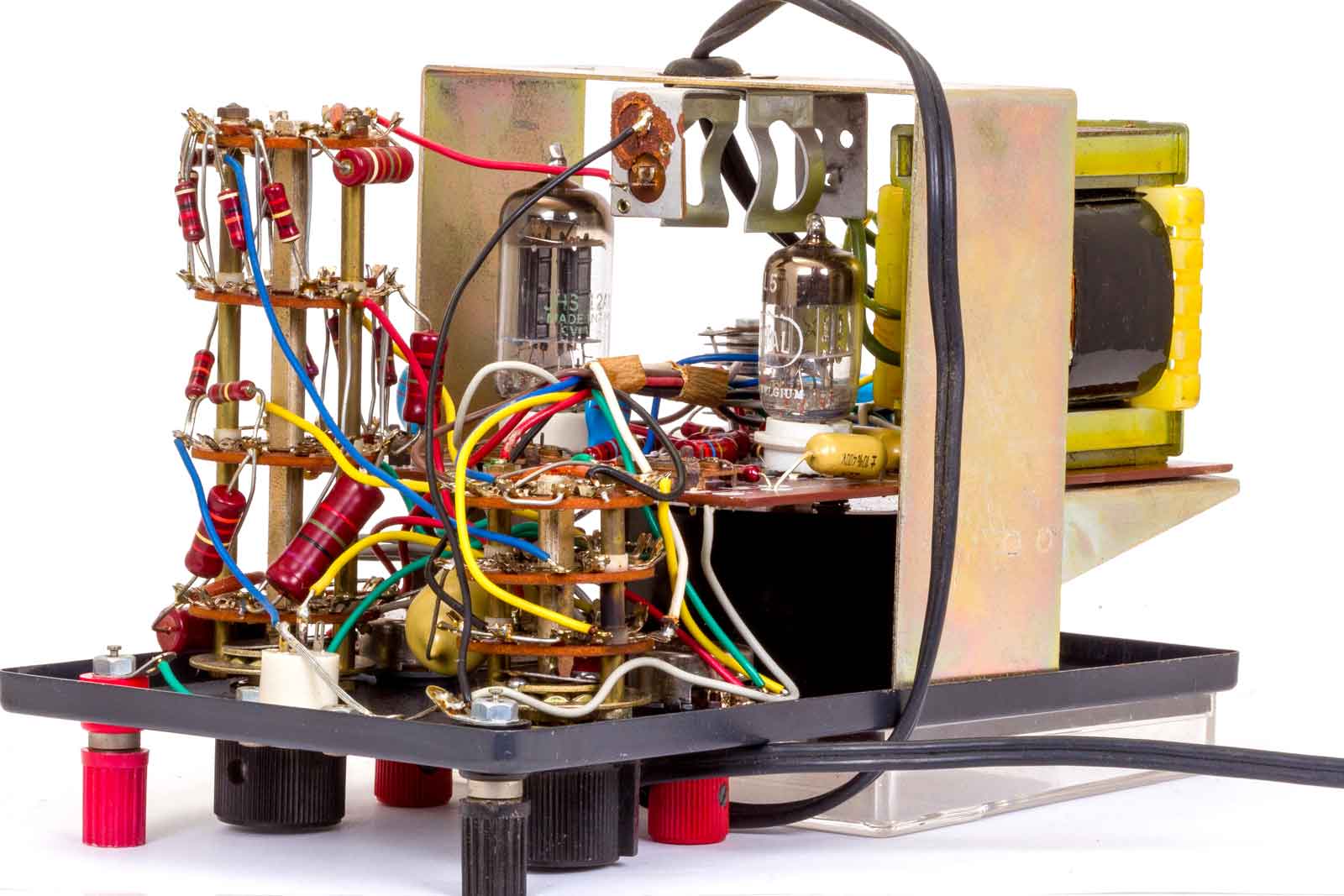

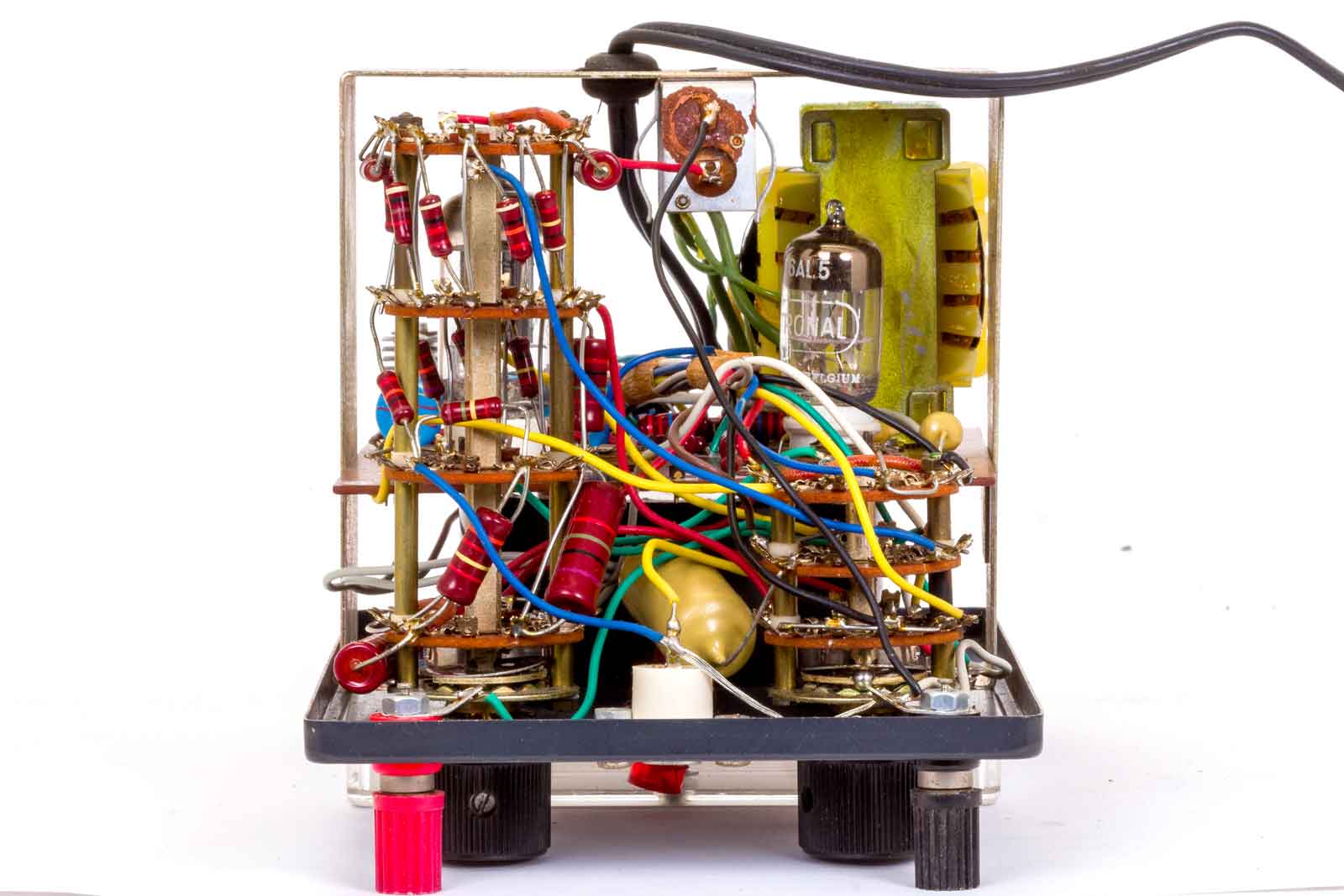

De linker kant met rechts de voedingstrafo die er ook zeer solide uit ziet. En dat voor die prijs.

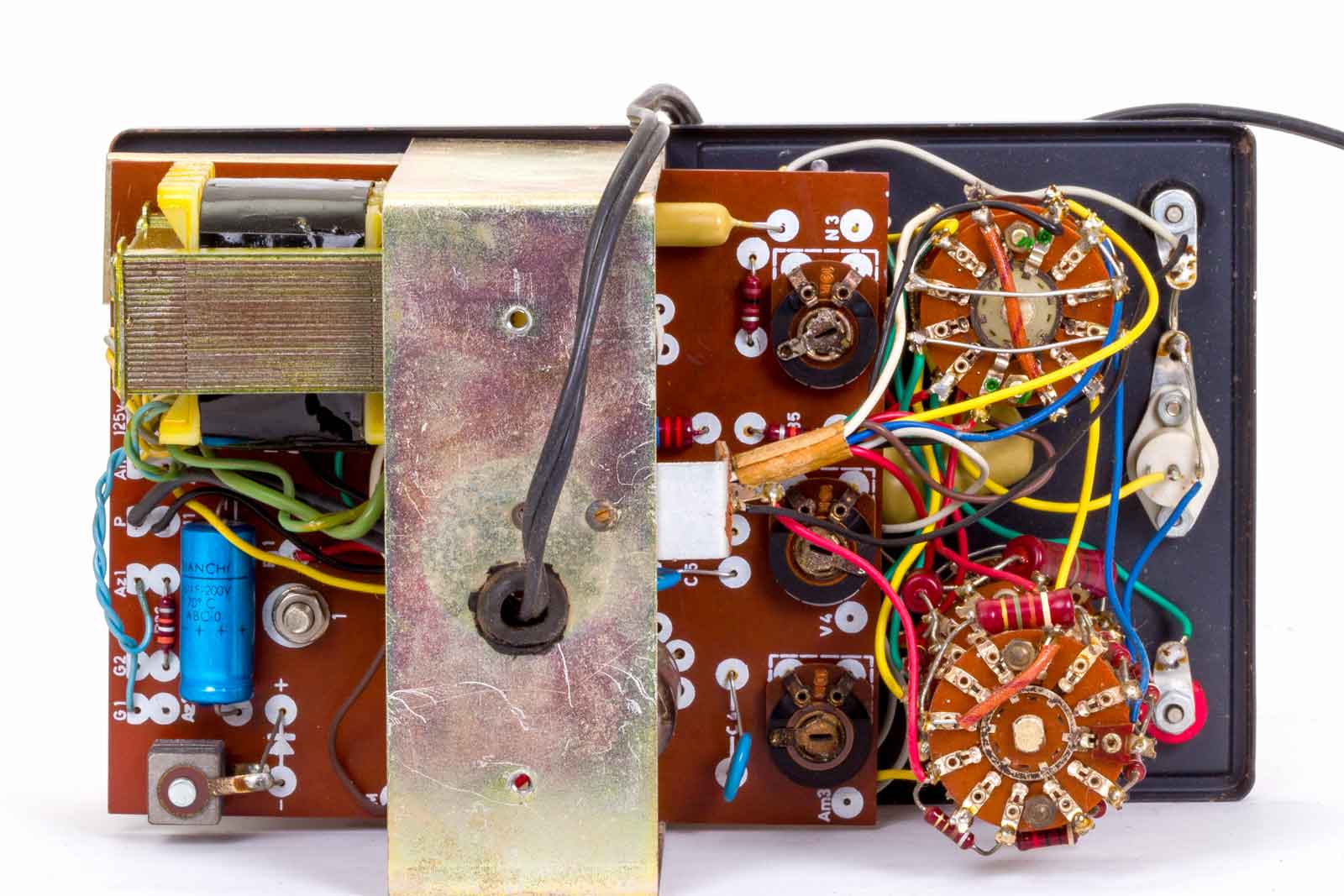

Het geheel vanaf de bovenkant gezien. Rechts de seleen-gelijkrichter van de voeding en weer een Philips elco.

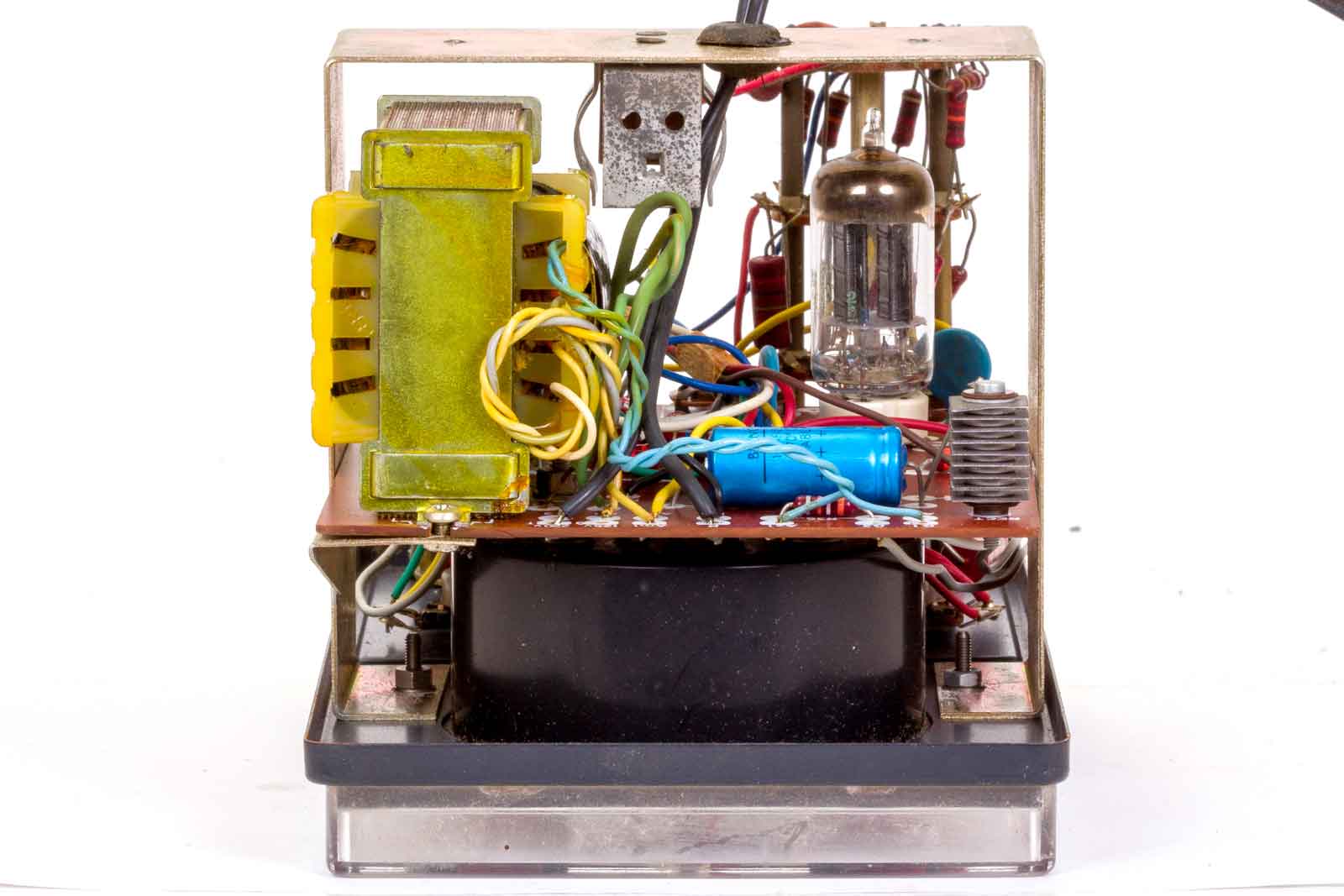

Het geheel vanaf de achterkant gezien. De eigenlijke meetschakeling is op een PCB aangebracht. De Instelpotmeters zijn goed te bereiken. In feite hoef je hiervoor alleen de achterplaat te verwijderen.

De buizen zijn wat verstopt onder de metalen montagebeugel. De vele gekleurde draden vergemakkelijken de zelfbouw van het apparaat wel.

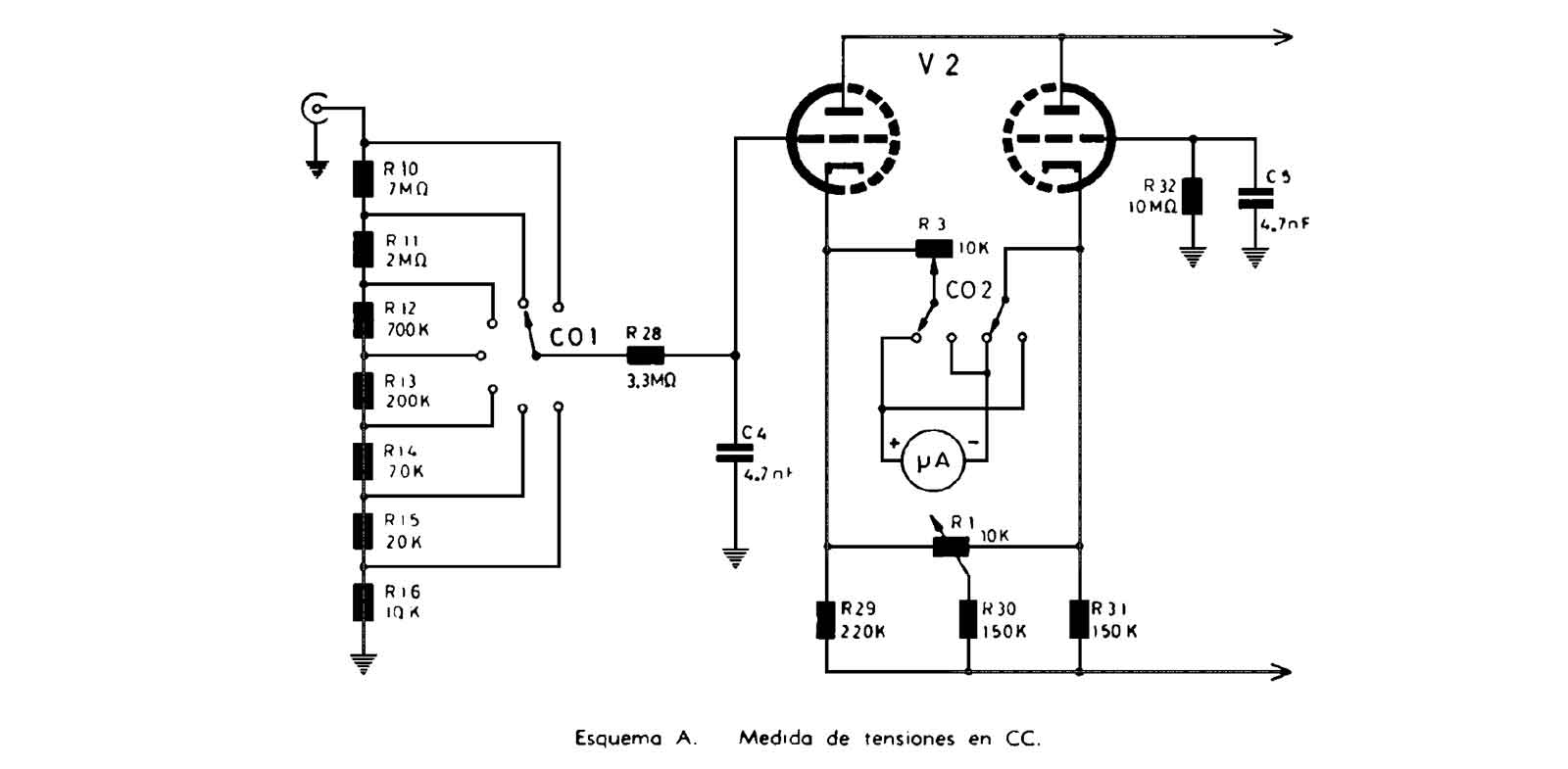

Het principe van de DC-meting, de ingangsweerstand bedraagt 10 MOhm. V2 is een ECC82, deze buis zie je vaak in buisvoltmeters. Met een speciale meetprobe met een ingebouwde weerstand kan de ingangsweerstand verhoogd worden tot 1100 MOhm en de max. meetspanning bedraagt dan 30.000 Volt......

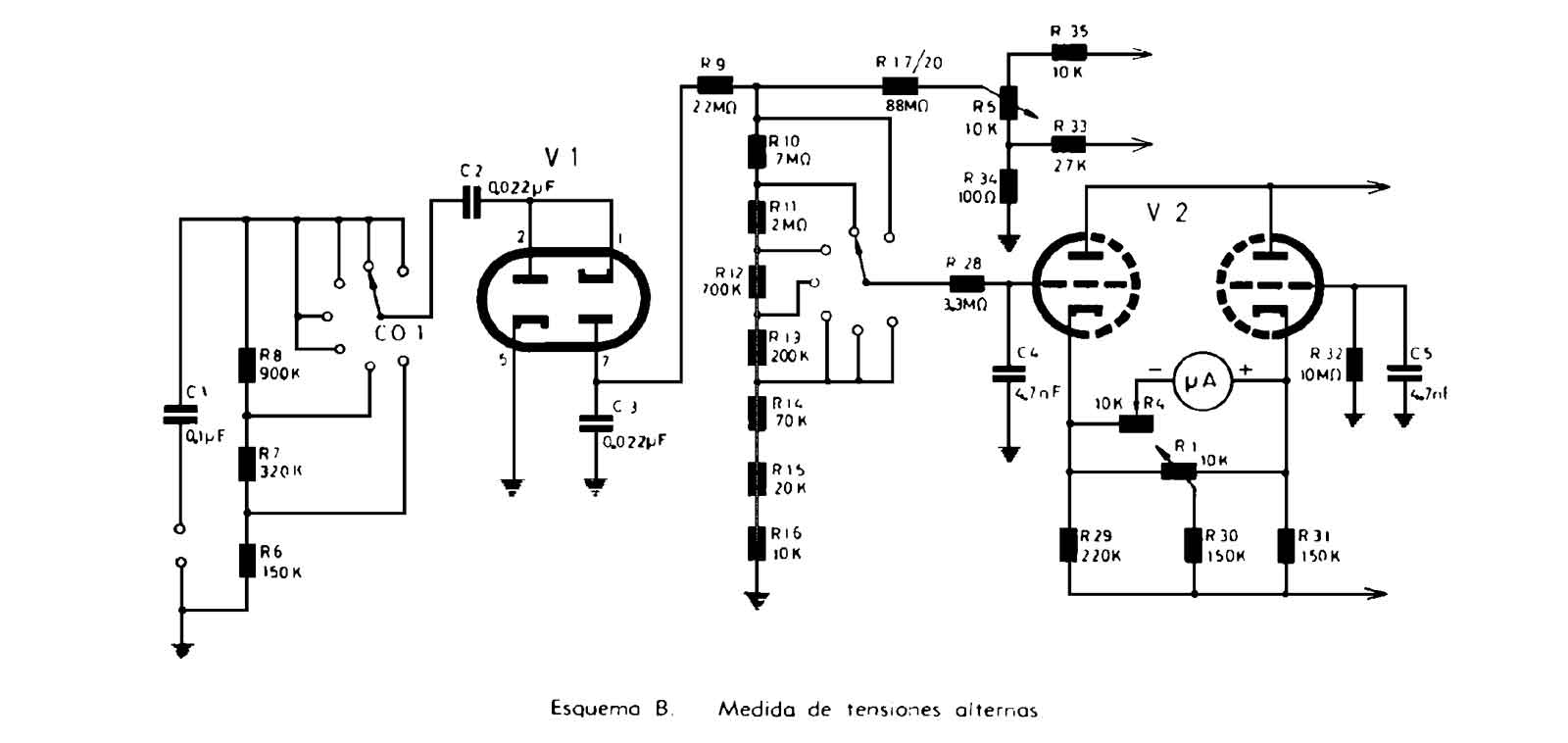

Bij de AC-meting wordt het meetsignaal eerst verdubbeld met een dubbel-diode van het type EAA91 en dan aan de hoofdspanningsdeler toegevoerd. De ingangsweerstand bedraagt voor AC ca. 1370 kOhm.

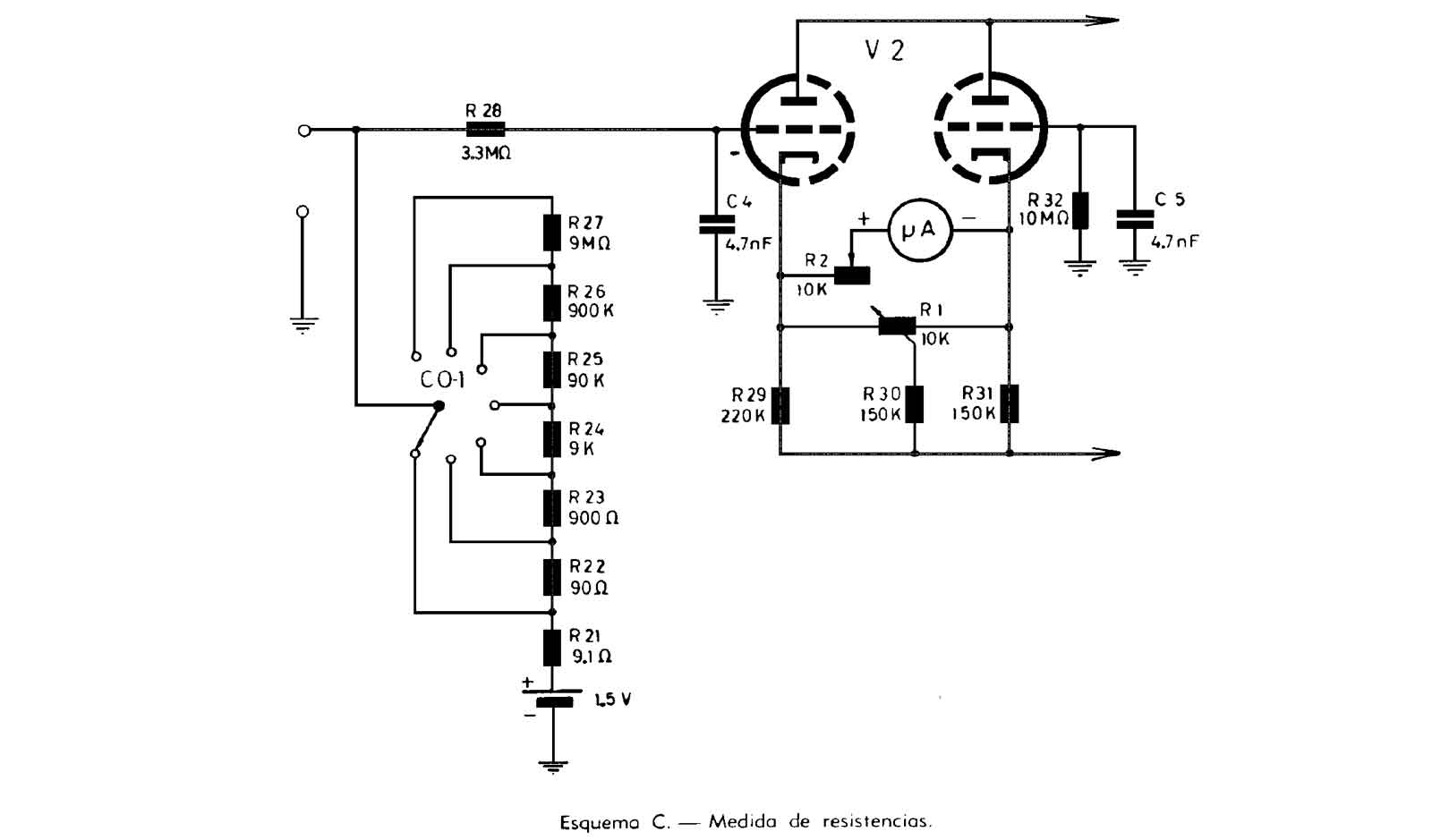

De weerstandsmeting met bereiken van 10 Ohm tot 10 MOhm. De interne spanningsbron is een monocel van 1,5 Volt.

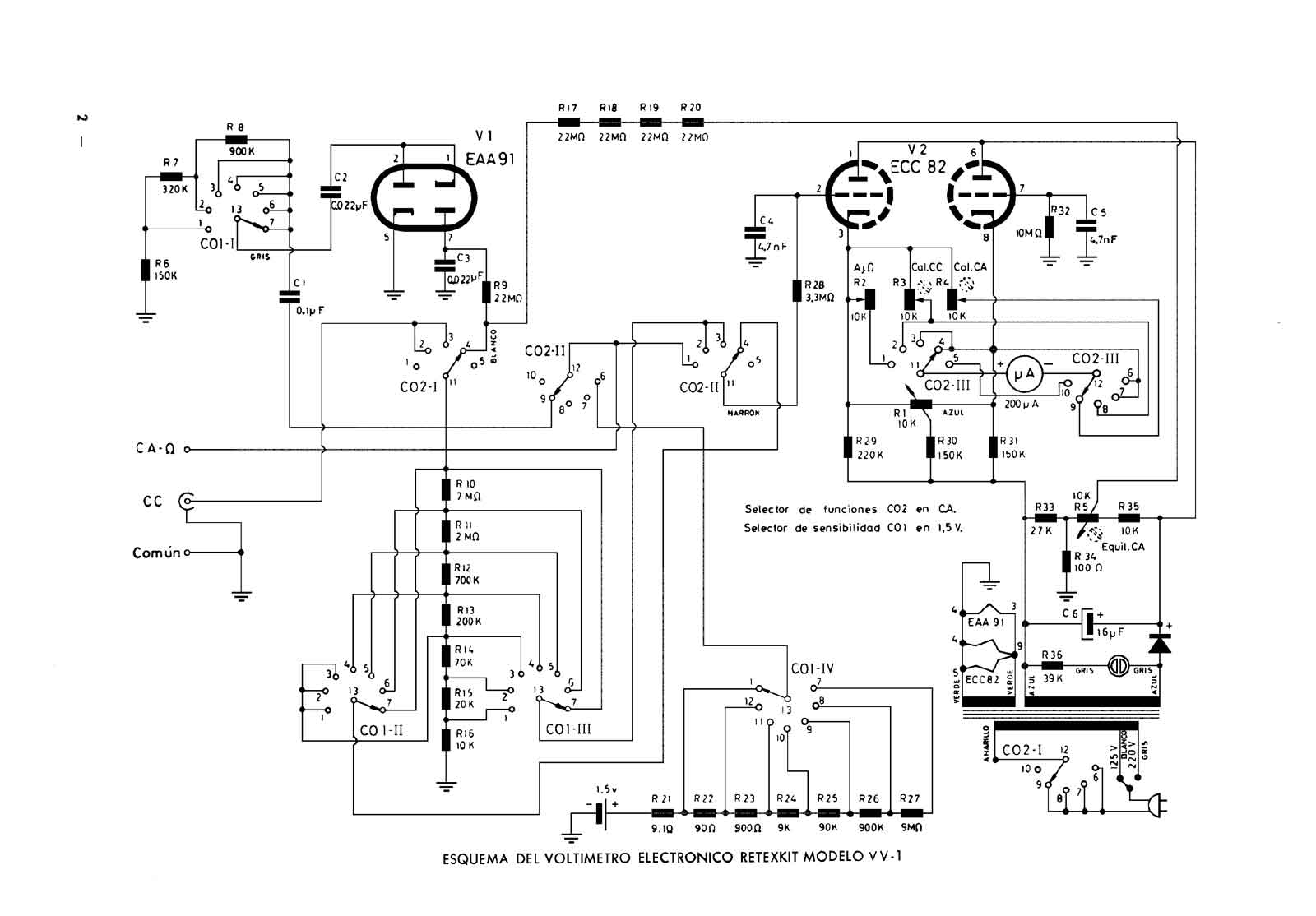

Het complete schema.

Wanneer je de bouwaanwijzing leest, dan is het in elkaar zetten van de meter niet echt voor beginners, Vooral het bedraden van de keuzeschakelaars verdient de nodige aandacht.
Hier de bouwinstructie in het Frans, een beetje eenvoudiger te lezen dan Spaans.

Bouw van de VV-1 in pdf.
