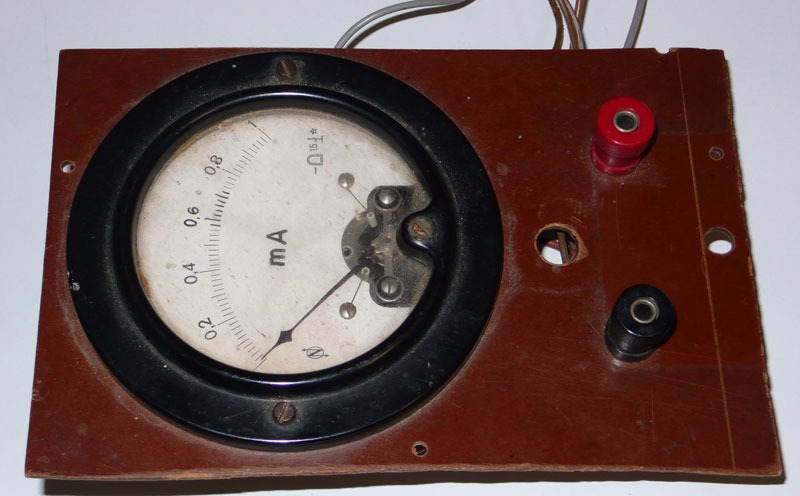

Het meetinstrument met de verkleinde ebonieten frontplaat. De gaten voor de potmeter(grote gat onder de meter) en het gaatje voor de keuzeschakelaar, de as kwam daar alleen doorheen.

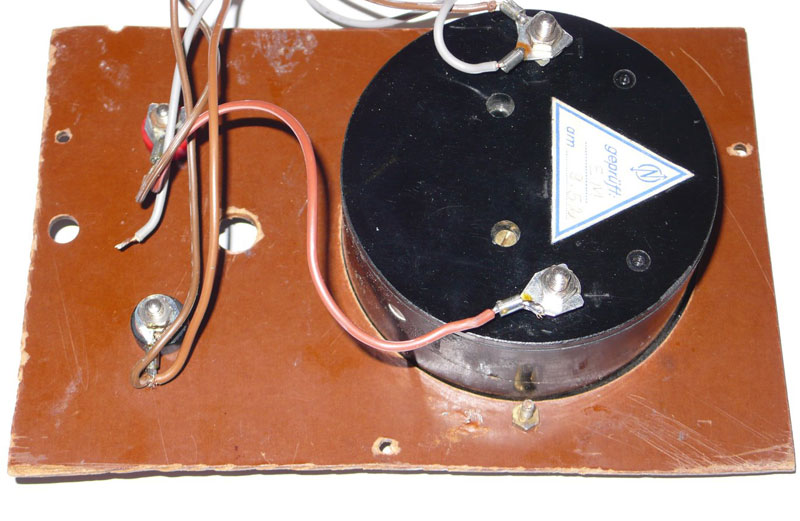

De achterzijde met het "Prüfplakkertje" erop.

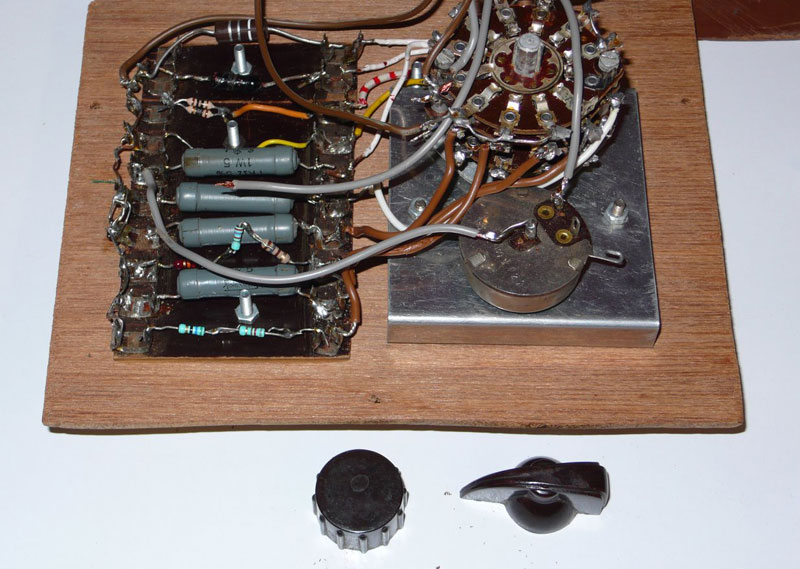

Schakelaar met potentiometer. Weerstandbordje en knoppen.

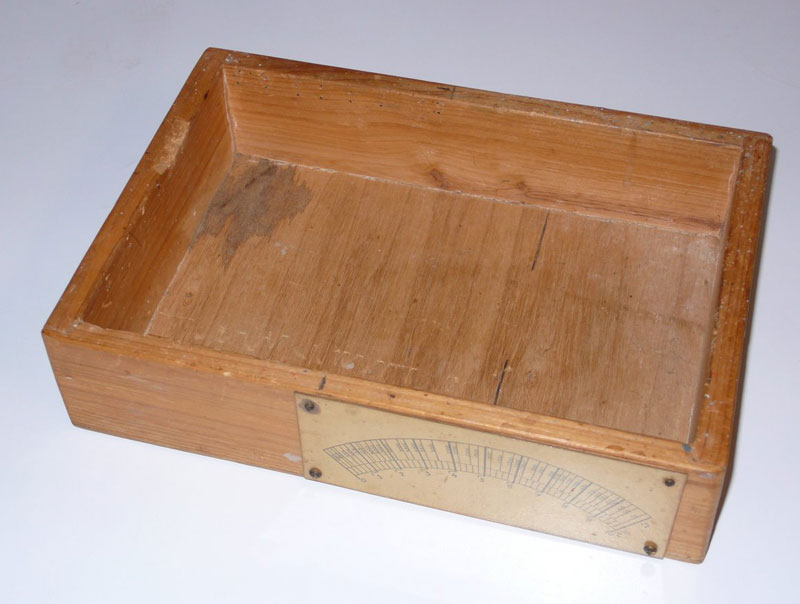

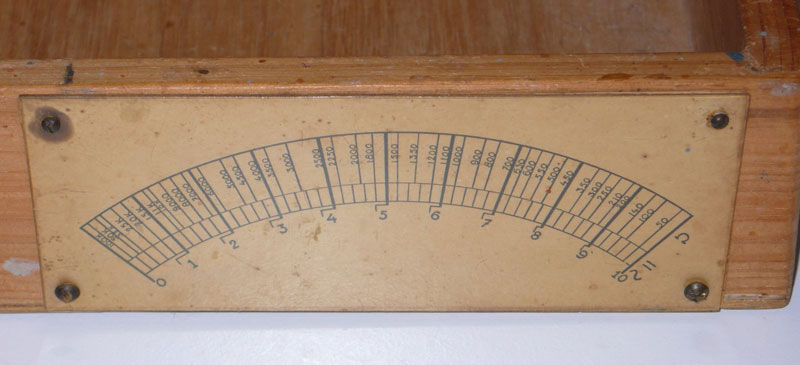

De kast met opgeschroefde vertaal-schaal voor de weerstandsmeting.
Het bovengenoemde schaaltje.
Het wordt nu zaak van deze onderdelen weer een werkend en echt ogend meetinstrument te maken. Hierbij worden de aanwijzingen van de meegeleverde bouwbeschrijving nauwlettend gevolgd.
Als er voortgang wordt geboekt, wordt dit onmiddelijk via deze pagina wereldkundig gemaakt!!!
Hierbij een afbeelding van het draaispoelinstrument voor restauratie.

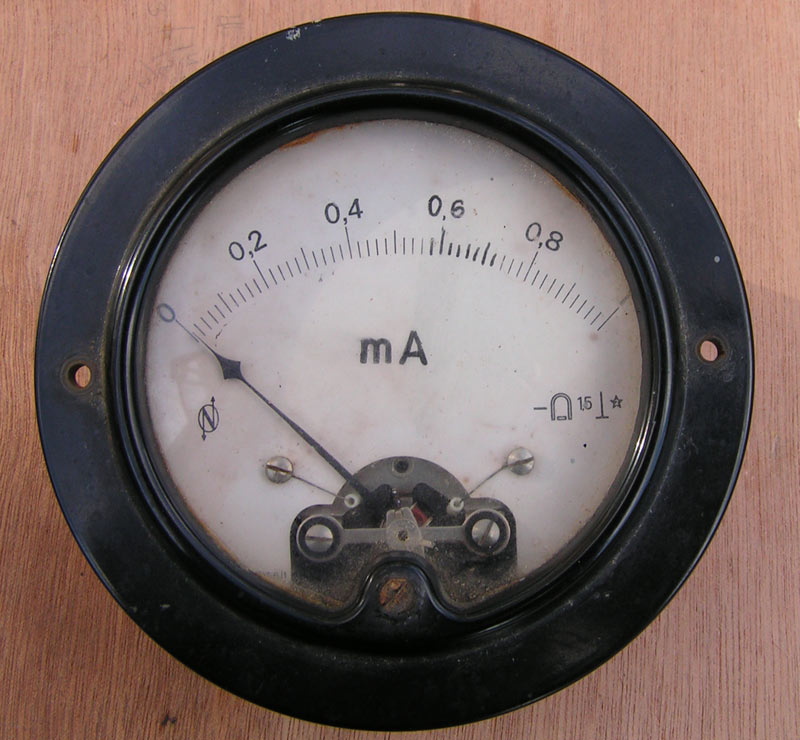

De voorkant.

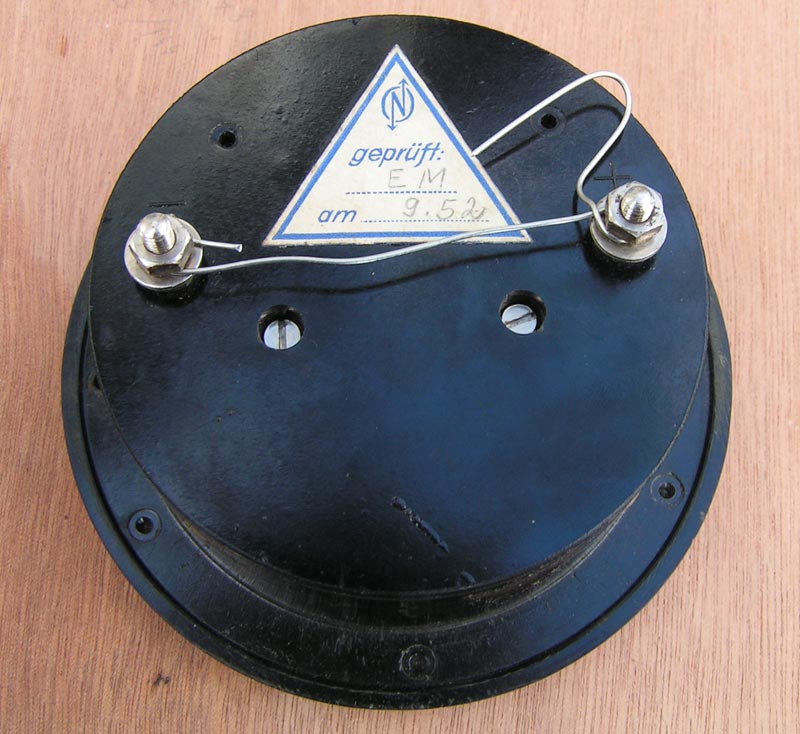

De achterkant, uit de gegevens van de plakker blijkt dat deze in september 1952 getest werd.
Eindelijk, na vele weken is de replica nagenoeg gereed, het resultaat ziet U hieronder:

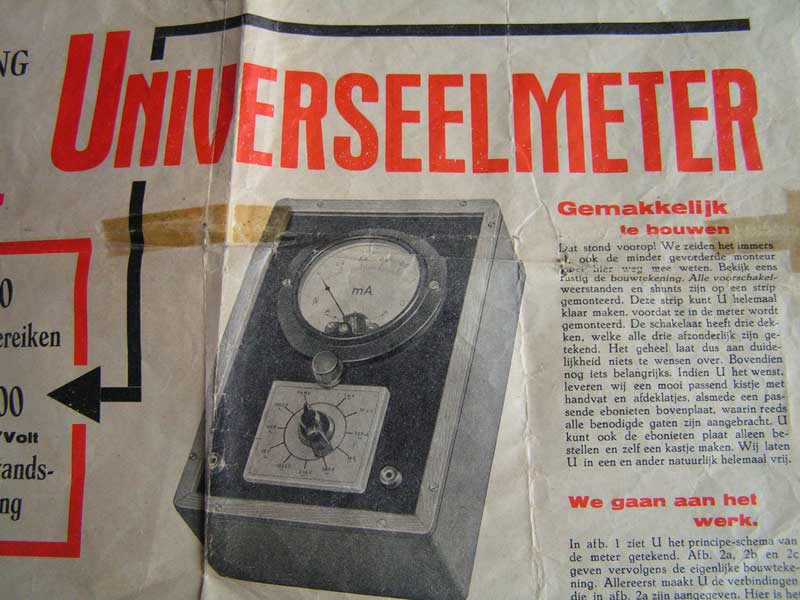

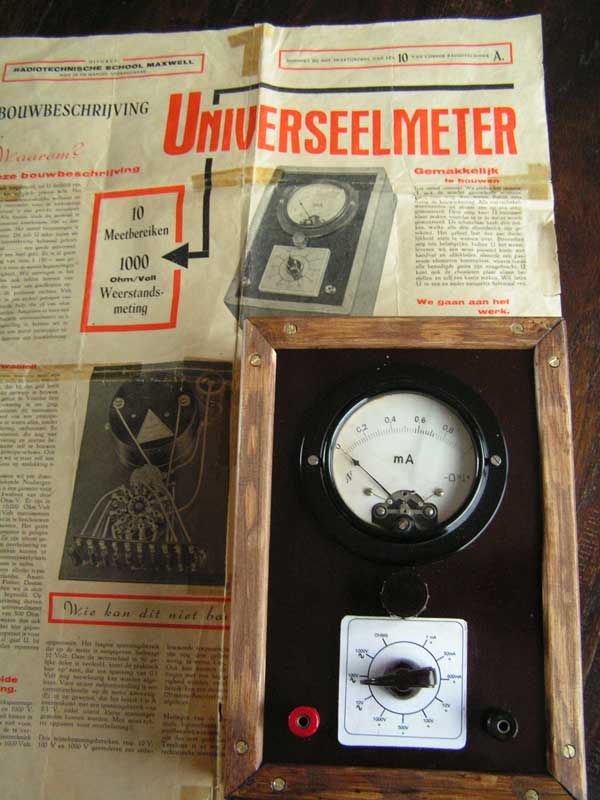

Zo moest het er uiteindelijk uitzien.

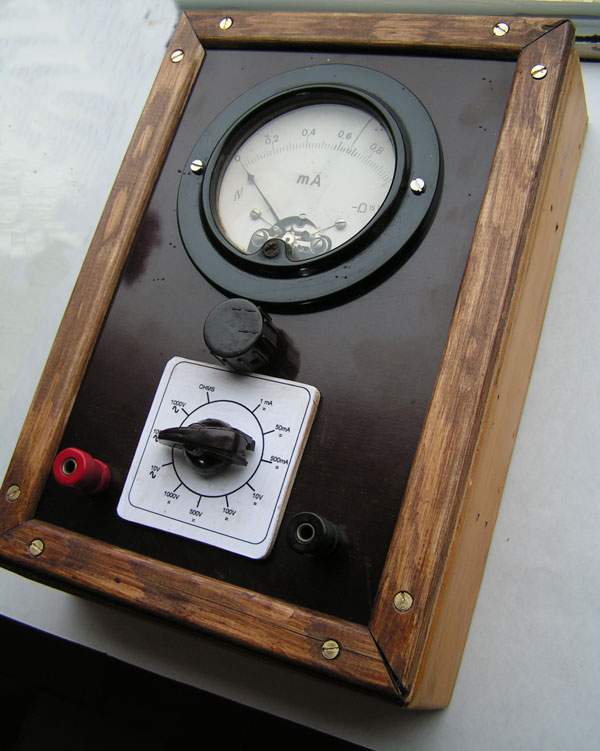

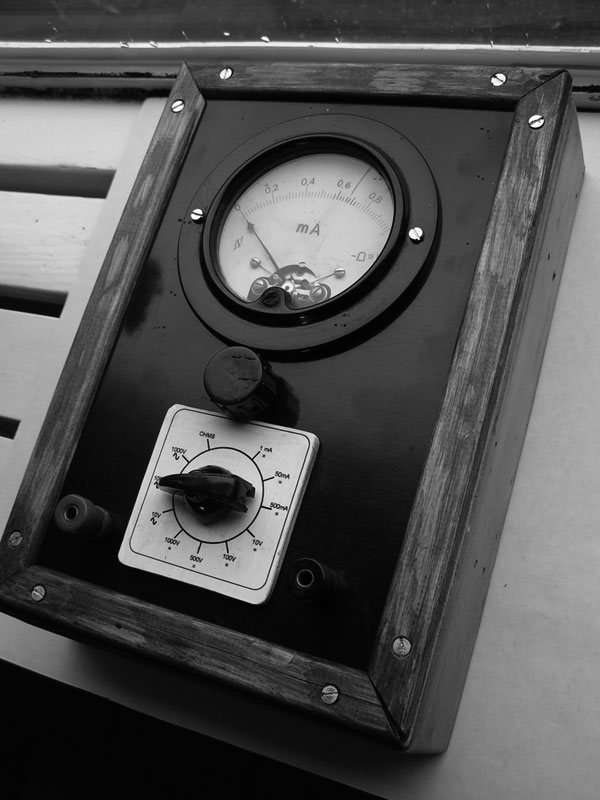

Dit is het geworden.
En zo ziet dat er dan uit.

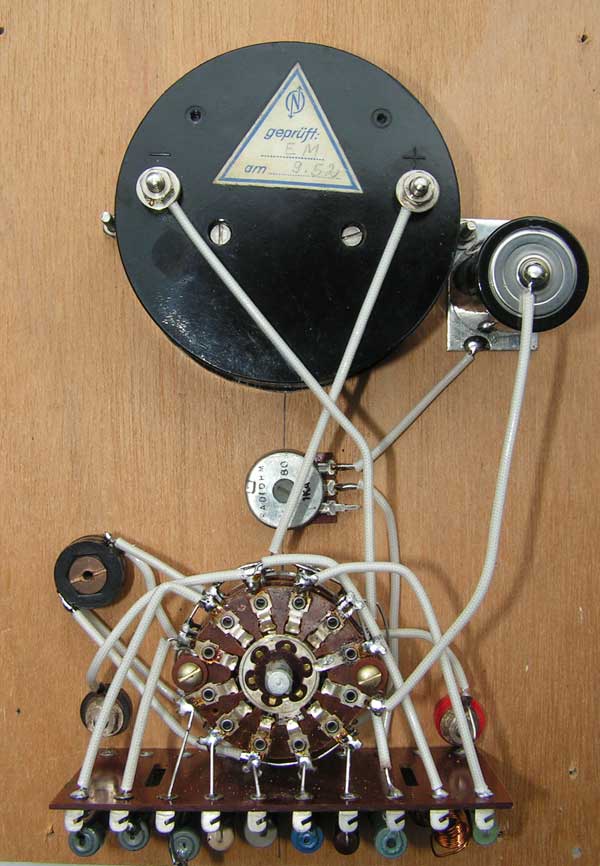

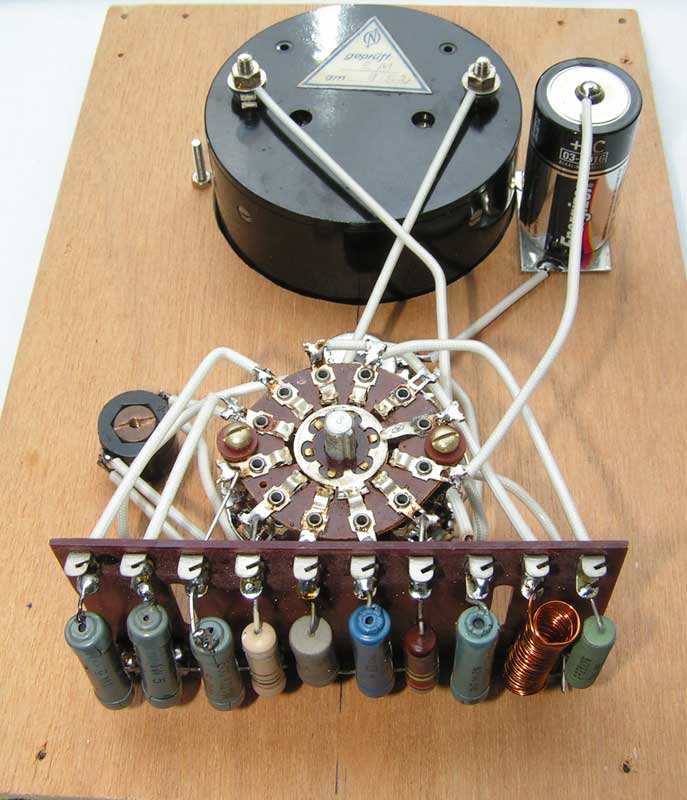

Het binnenwerk, zoals in de bouwtekening afgebeeld.

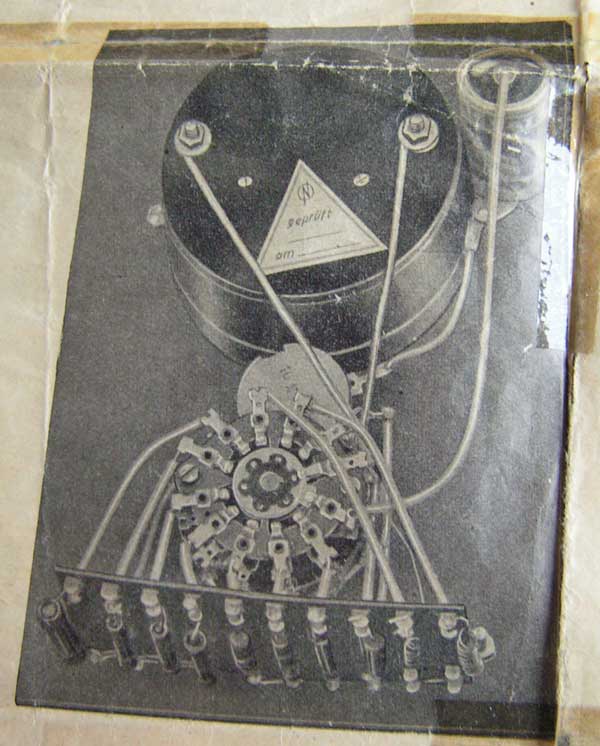

Op de oude bouwplaat, de gelijkrichter ontbreekt hier.

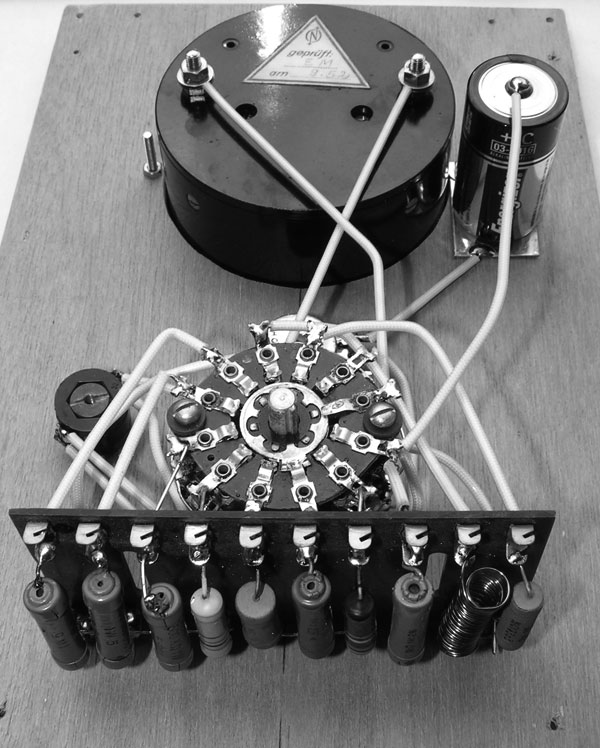

Nogmaals de binnenkant.

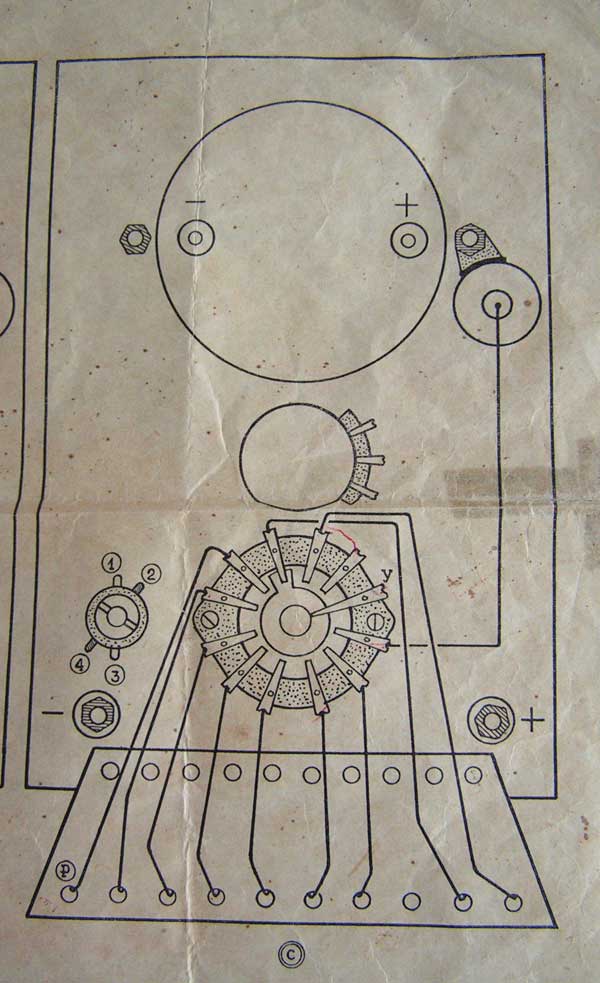

Zo moest het worden bedraad, het derde en laatste dek van de schakelaar .

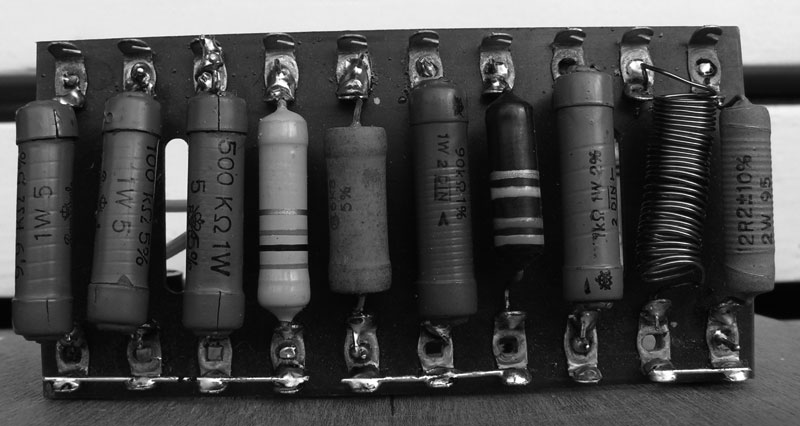

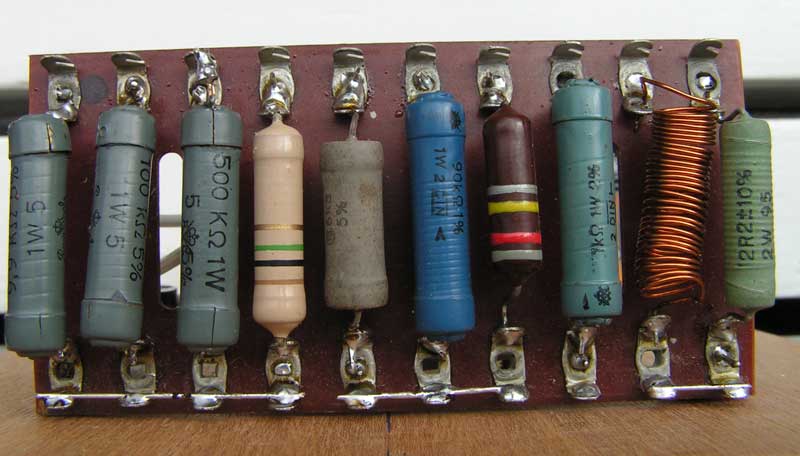

Het weerstandsbordje.

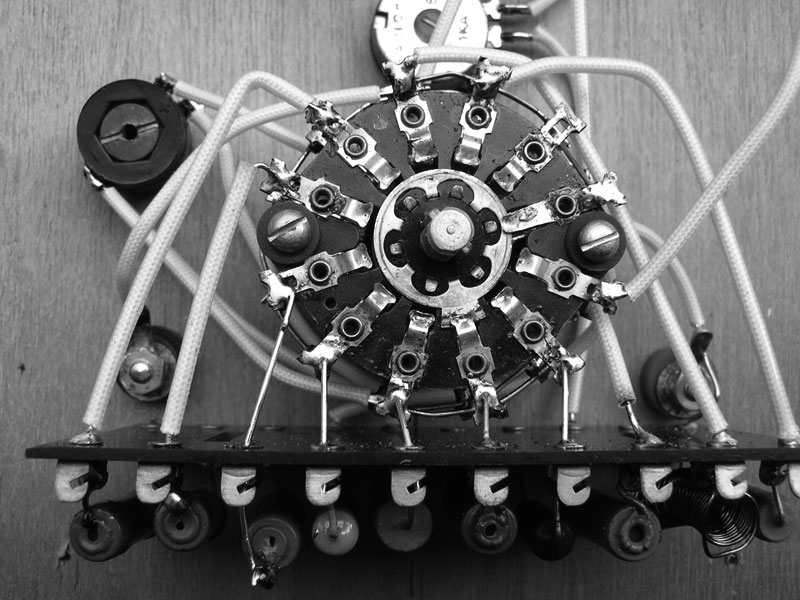

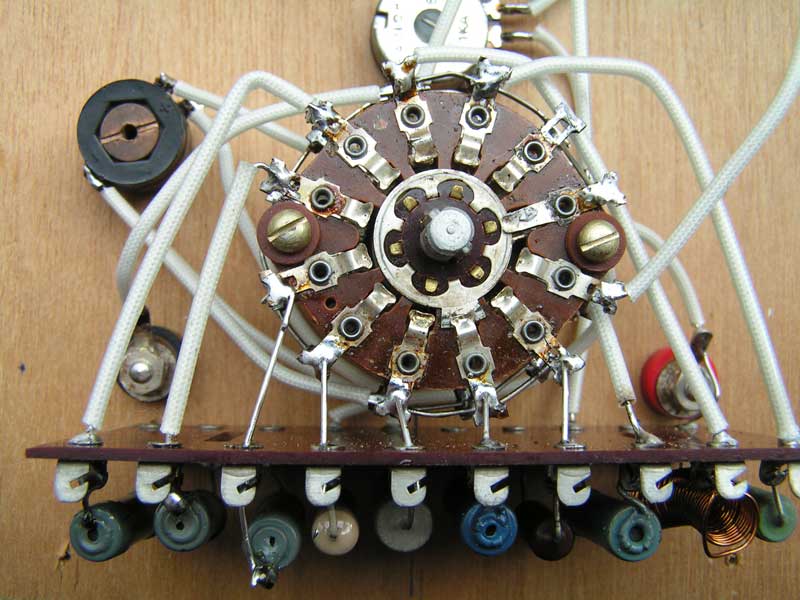

Bovenaanzicht van de schakelaar, met links boven de gelijkrichter, die ik nog in een bakje oude componenten vond en er zeer gelijk uitziet als het exemplaar op de bouwtekening.

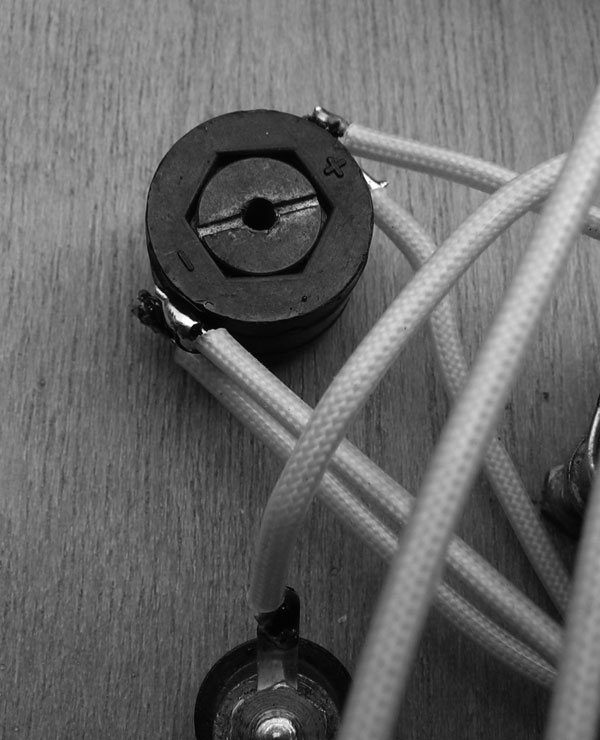

De gelijkrichter.

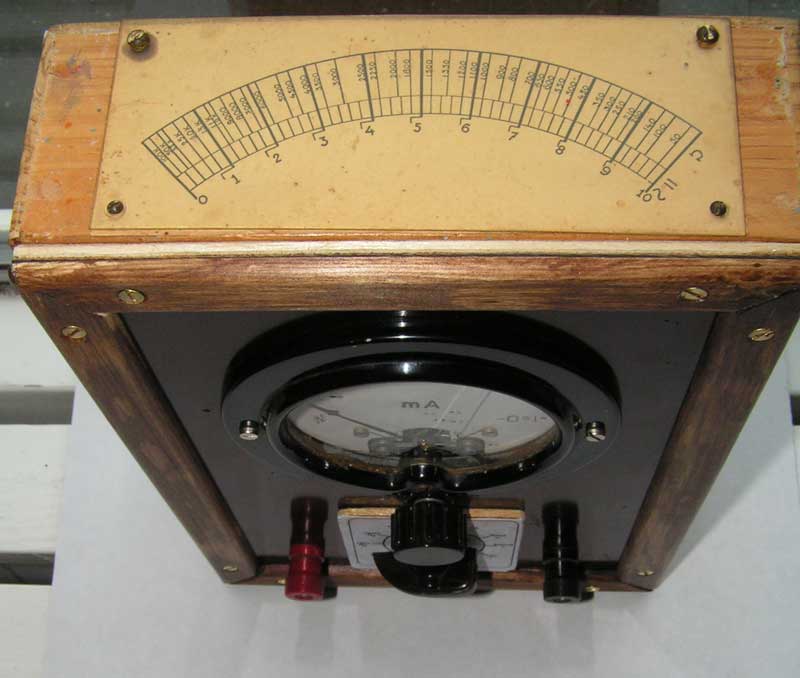

En op deze afbeelding de Ohm-meet-schaal van het instrument.
Het meest wonderbaarlijke is, dat de universeelmeter het nog redelijk nauwkeurig doet. Bij Maxwell kon je ook de komplete kast kopen met handvat en al. Dat handvat wordt er ook nog op gemonteerd, aan de rechter zijkant, zodat het geheel er als een koffertje uit gaat zien.
