De reclame was pakkend. Op een zomerse avond onder de bomen
naar de geheimzinnige geluiden luisteren,
die op wonderbaarlijke wijze door de aether uit verre landen naar ons
tentje worden gestuurd

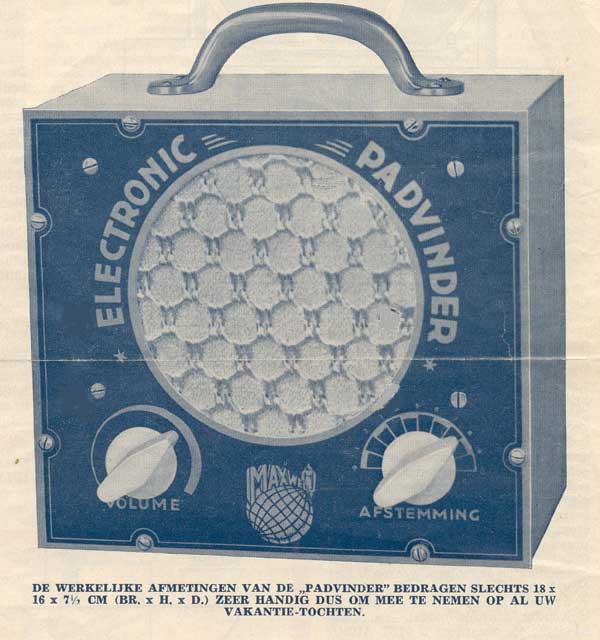

Dit is het wonderbaarlijke staaltje van moderne techniek

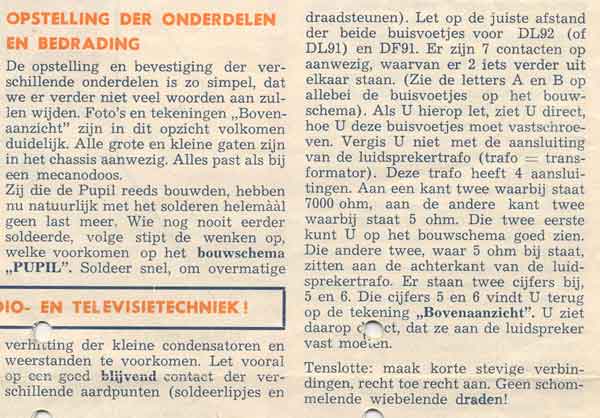

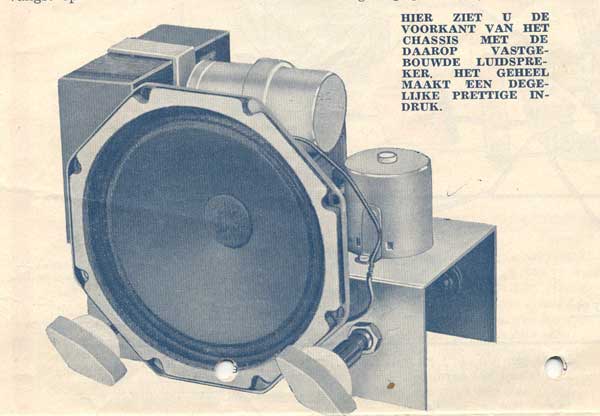

Een stukje uit het bouwplan

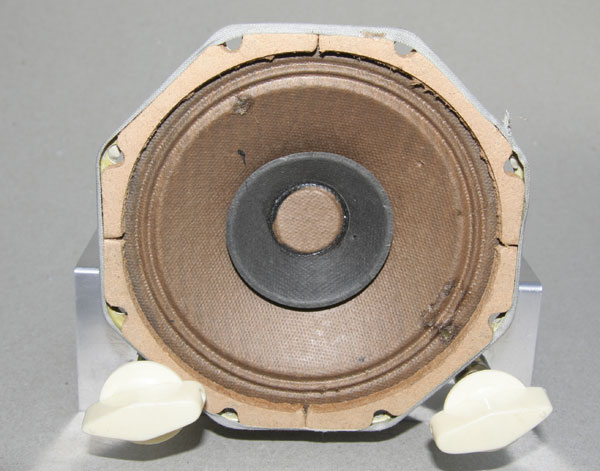

Dit zat achter de donkerblauwe frontplaat
( Was die inderdaad donkerblauw of zwart ???)

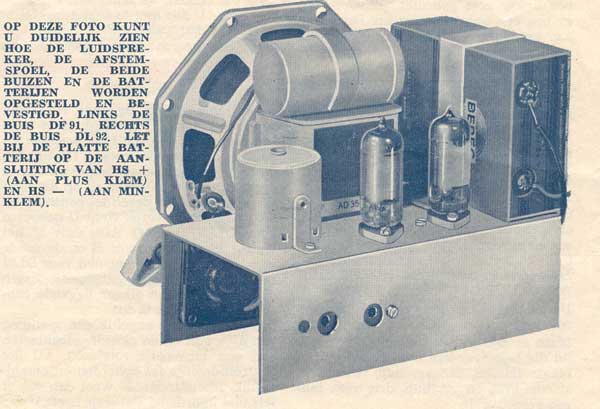

Op de achterkant is goed de plaatsing van de 65-Volt anode-batterij te
zien en de Maxwell-spoel.
Dit is geen 402 van Amroh, maar waarschijnlijk een exemplaar van Dreipunkt.
Hij is namelijk van boven
door het huis in te stellen. De gloeispanningsbatterij is op de uitgangstrafo
bevestigd.

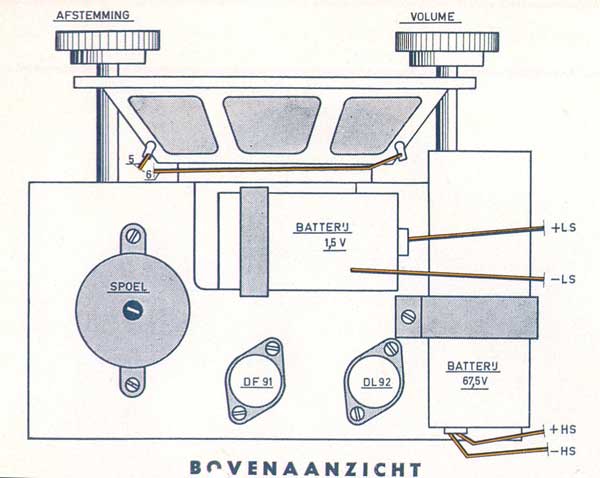

Hier nog eens het bovenaanzicht

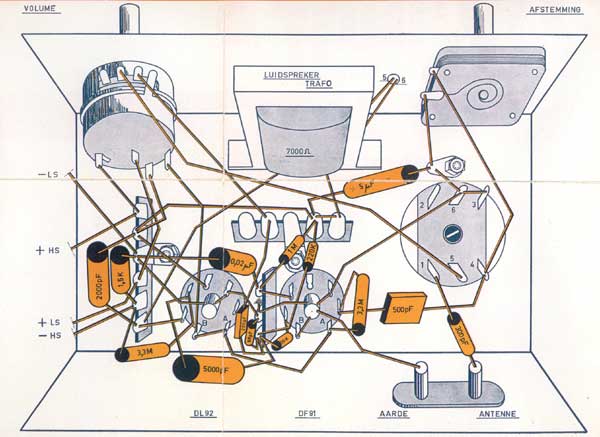

En zo moest het er van onderen uit zien.

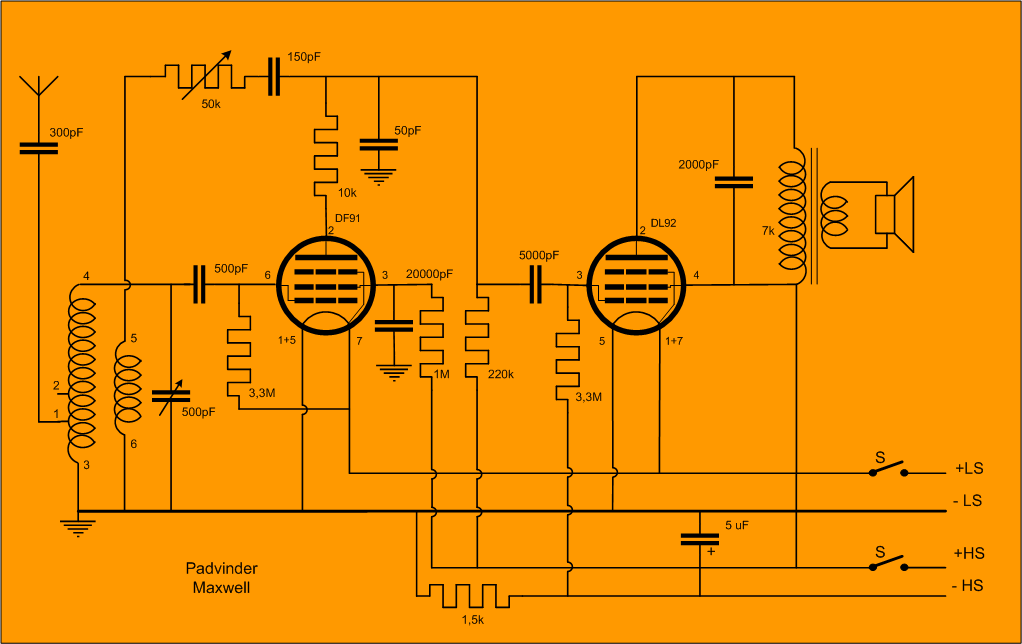

Het principeschema, wonderlijk was wel dat dit niet bij de bouwbeschrijving
zat, evenmin als de stuklijst.
Een vraag van Ed Plevier over het nut van de anodeweerstand (10k) van de DF91, wijst op een tekenfout
in de layout van het toestel.

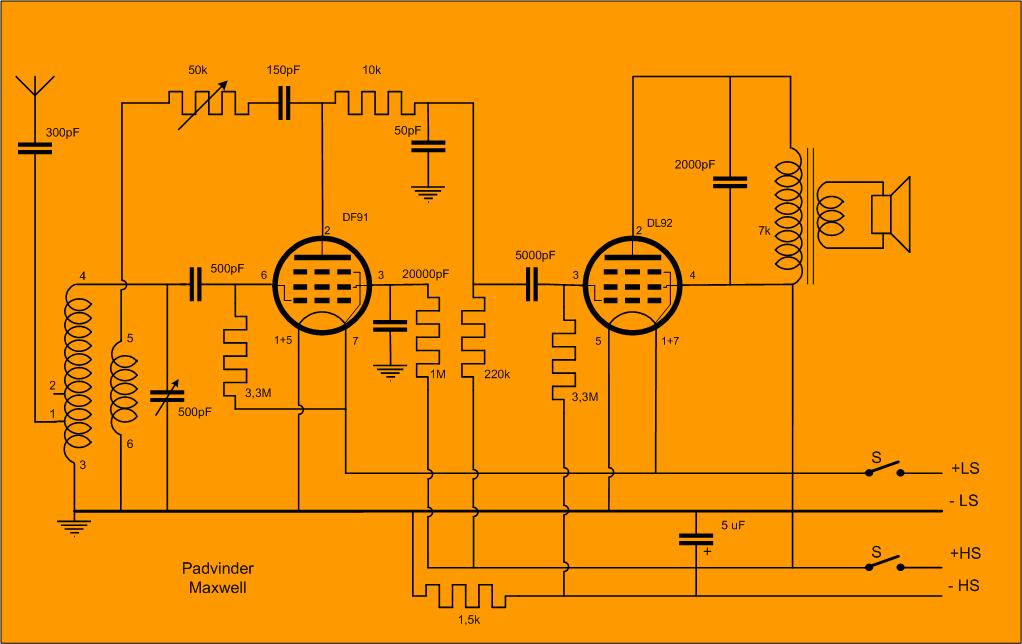

Hieronder is de gecorrigeerde versie van het schema weergegeven.

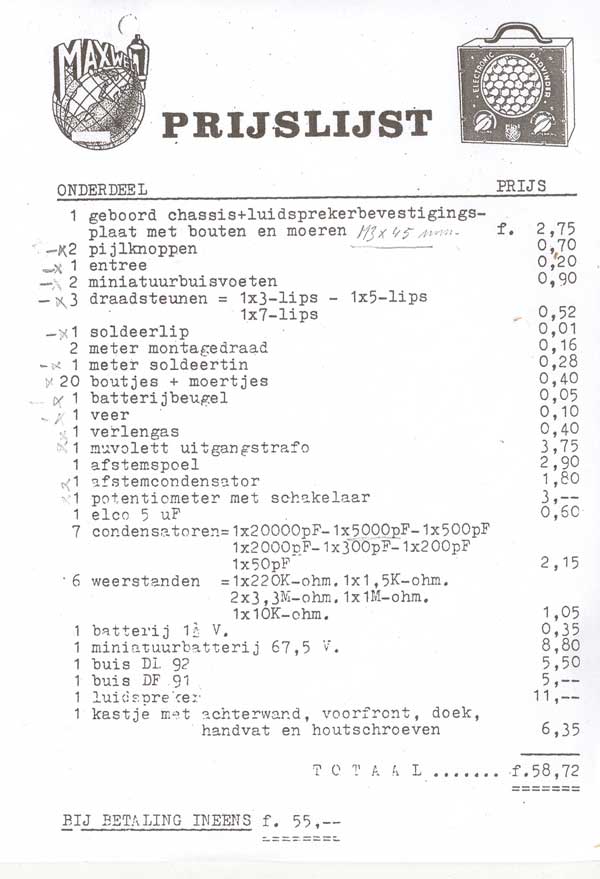

De prijslijst van de complete bouwdoos.

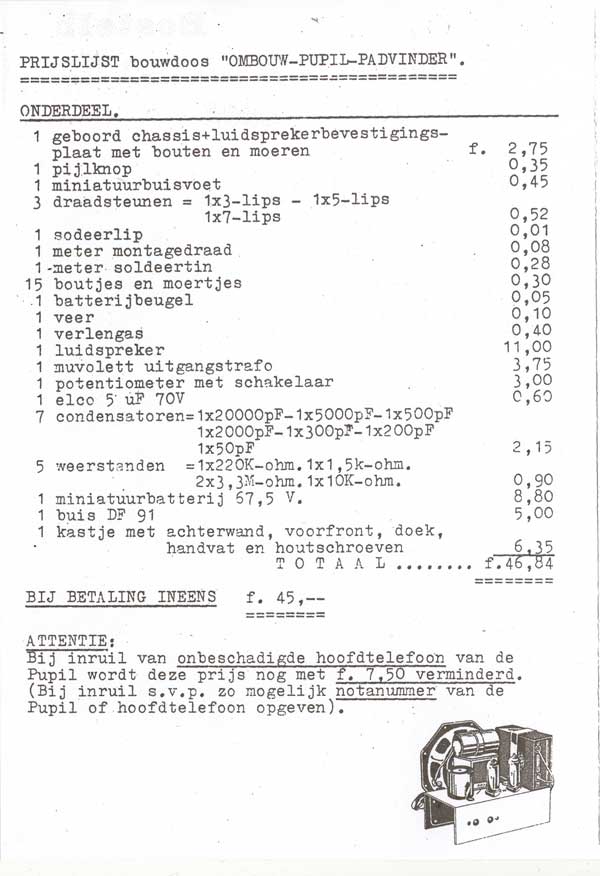

Prijslijst van de Padvinder bij gebruikmaking van de Pupil-onderdelen.

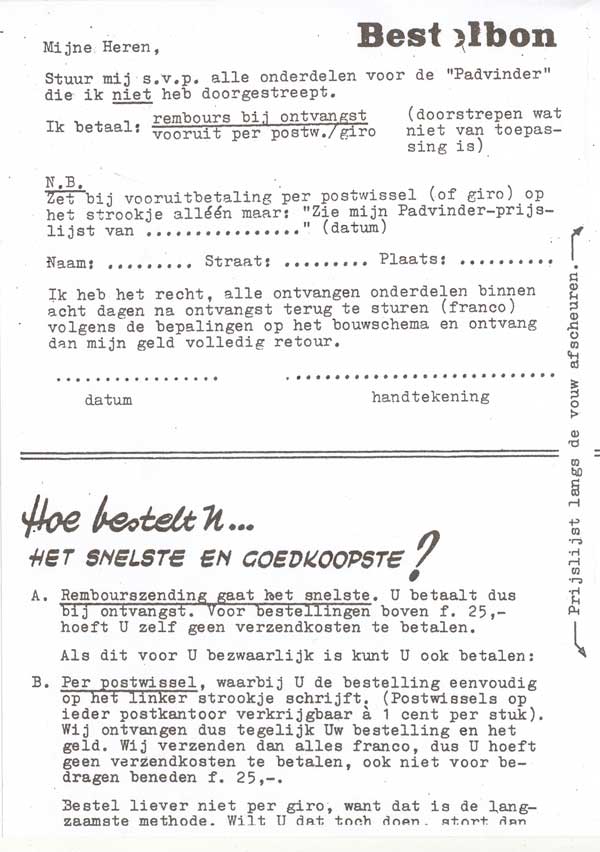

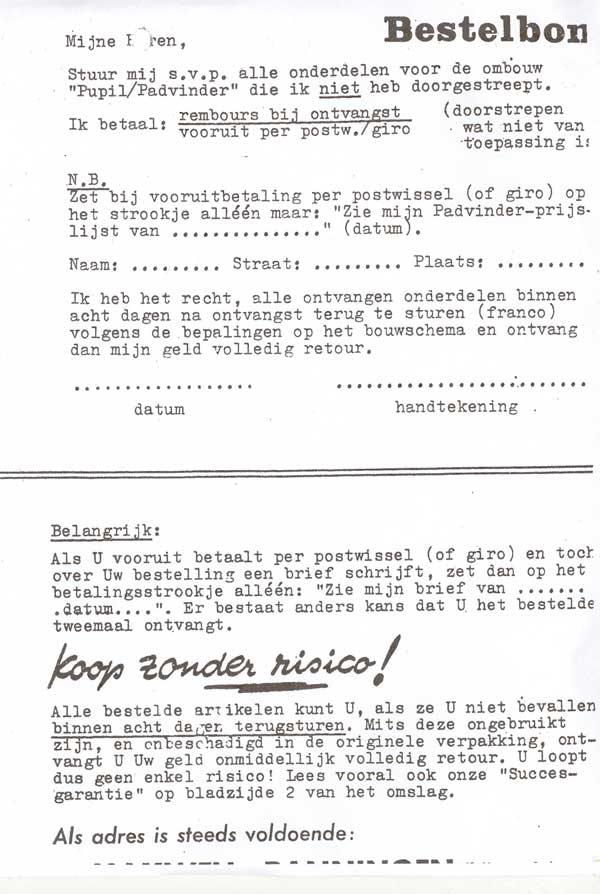

De bestelbon voor de Padvinder.
.
De bestelling van de Padvinder met gebruik van reeds in bezit zijnde Pupil-onderdelen.
De kopien werden beschikbaar gesteld door de heer Jan Hurenkamp.

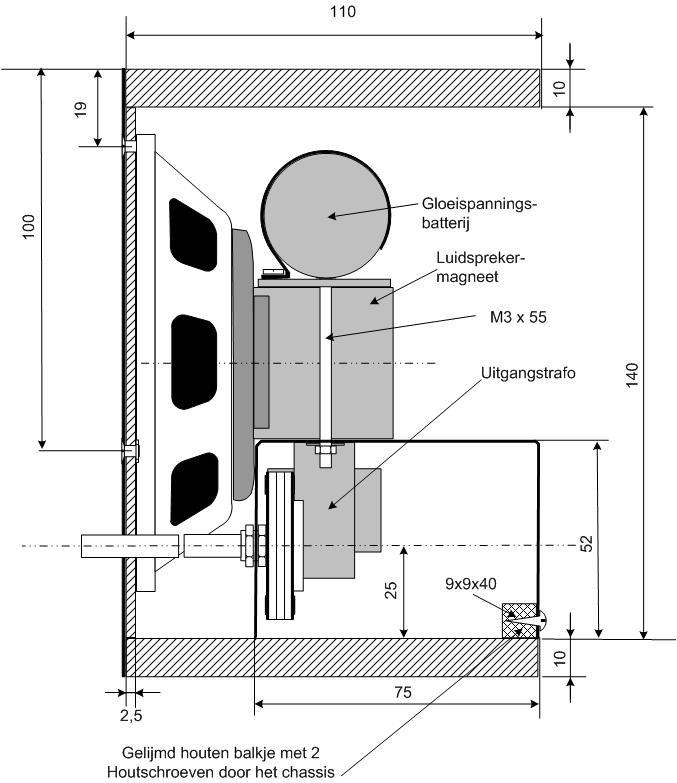

Hieronder een voorlopige tekening van het zijaanzicht van het apparaat.
Onder- en bovenplank 10 mm dik. chassis 52 hoog en 75 breed.
Hoogte van de kast 161 mm, breedte 182 mm. Diepte 110 mm.
Bevestiging luidspreker, alleen met een plaatje, via de luidsprekermagneet aan het chassis.
De tekeningen van het chassis en de frontplaat volgen binnenkort
.
( Met dank aan Ed Plevier)
De volgende foto's geven de stand van zaken van maandag, 12-03-2007 aan. Gisteren wat tijd gehad om
het een en ander in elkaar te zetten.
Alles zit al op zijn plaats.

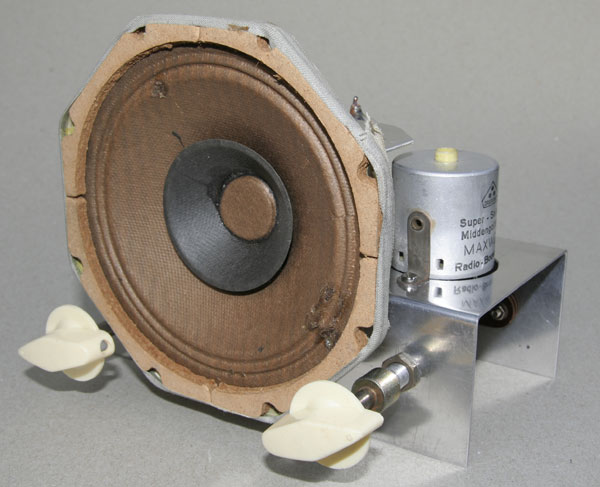

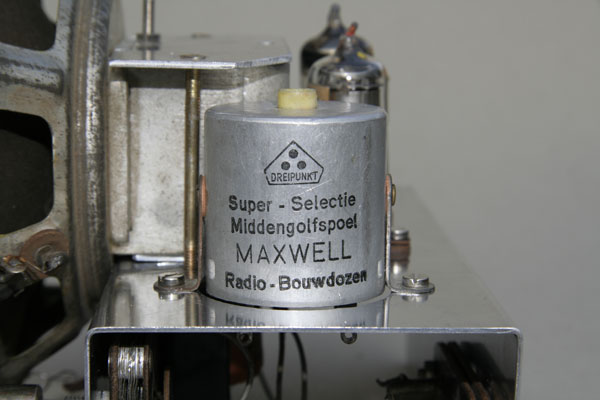

De beroemde Dreipunkt-spoel en daarachter de luidspreker bevestiging.

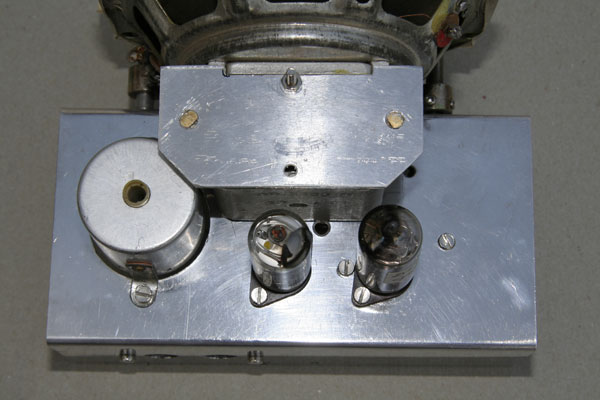

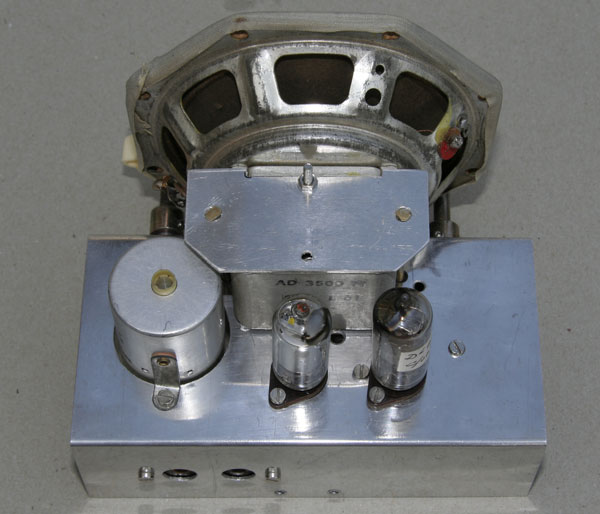

Het geheel van boven gezien. Ik heb de luidspreker toch wat meer naar het midden moeten zetten, het kwam niet
uit met de as van de potmeter.

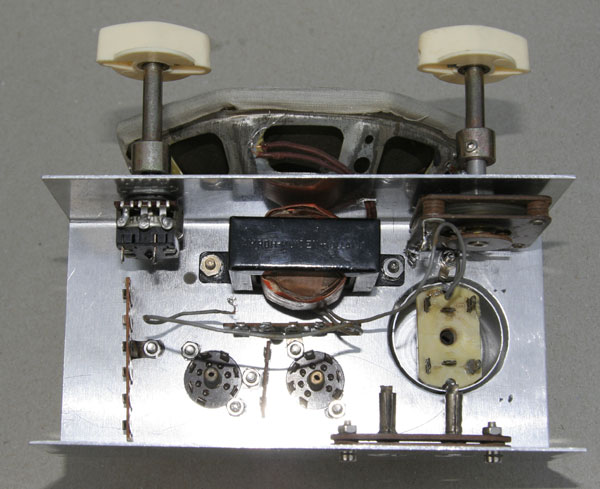

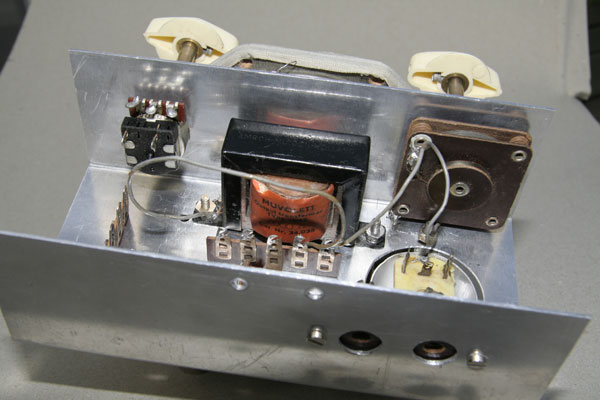

De onderkant, kompleet met de drie soldeersteunen. De potmeter moet nog vervangen worden.
De entree is ook van Dreipunkt, er staat een "3" ingestanst
.

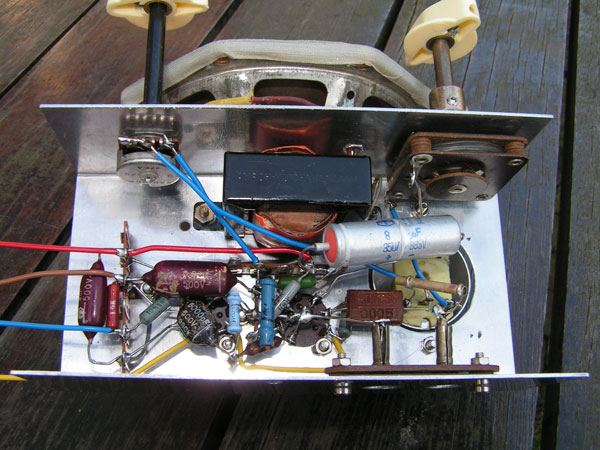

De onderkant, nu bedraad en het toestel speelt. De potmeter moet nog vervangen worden.

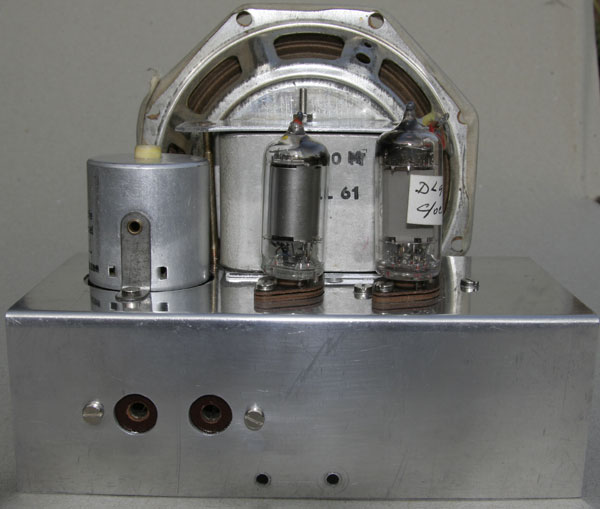

De achterzijde.

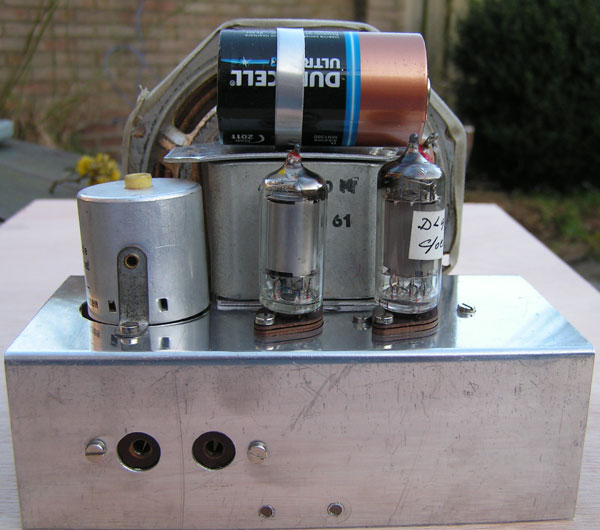

De gloeistroombatterij op de plaat geklemd, de plaatspanningsbatterij ontbreekt en dat zal ook wel zo blijven.

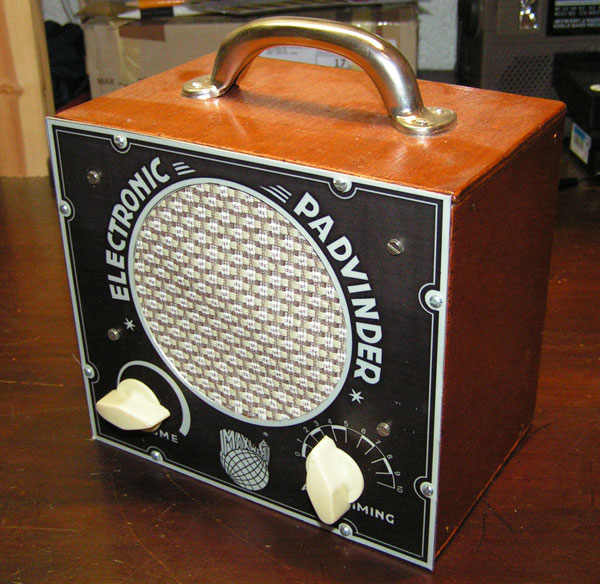

Dit is de uiteindelijke uitvoering in houten kastje met handvat.

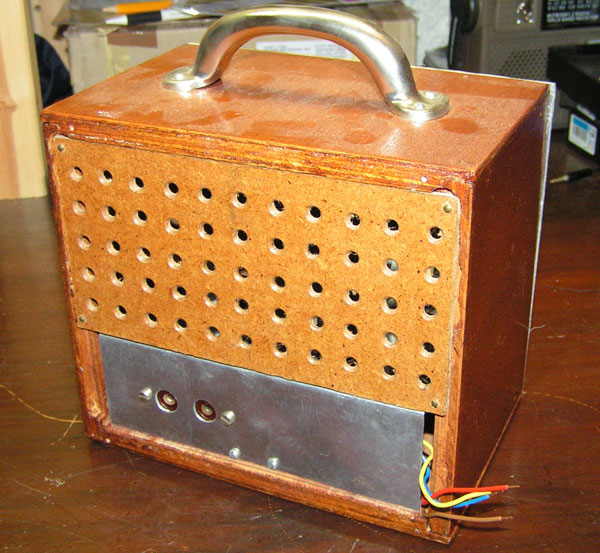

De achterzijde met de afdekplaat. De kleurige draden dienen voor de externe voeding.

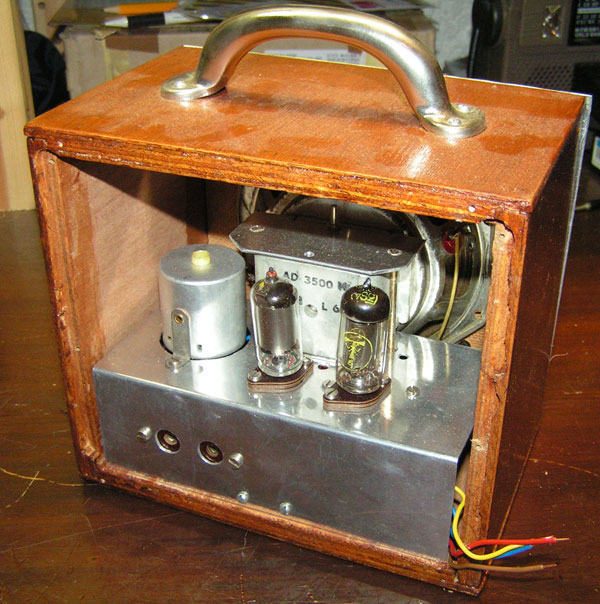

Het zelfde aanzicht maar dan met de afdekking verwijderd.
