Ook de DAVID had een oerversie!!

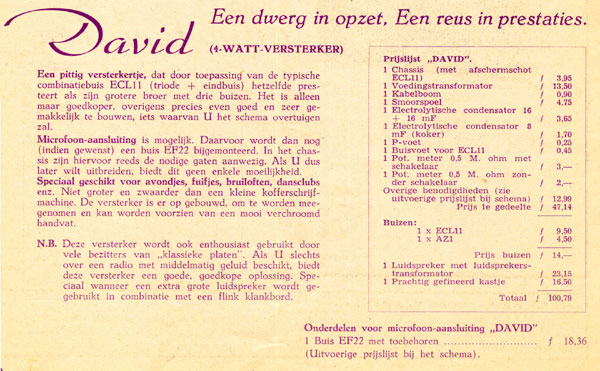

Jac Janssen ( PE1OCE ) uit Eindhoven stuurde mij een stukje uit de Maxwell-
catalogus van 1953. Wie heeft de bouwtekening nog van dit apparaat ??????

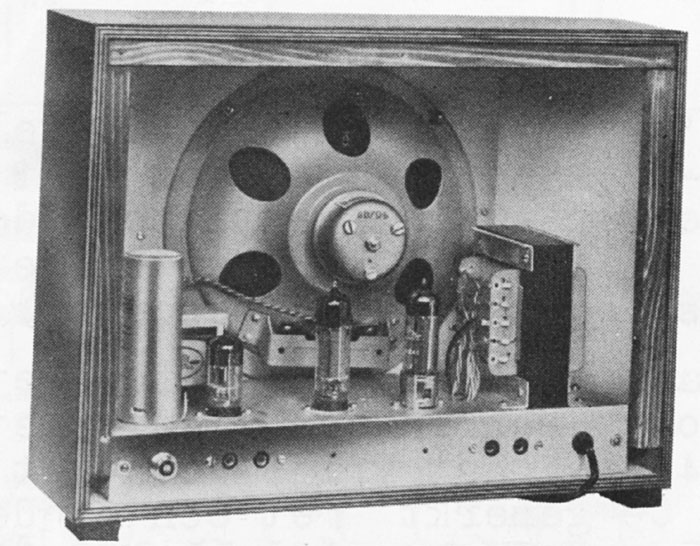

De opvolger en meest bekende, zag er als volgt uit: Dit is de foto van de achterzijde, afkomstig van Louis Meulstee
Een handig versterkertje, geschikt voor gramofoon/microfoon. Speciaal ontworpen voor dansclubs, fuifjes en bruiloften!

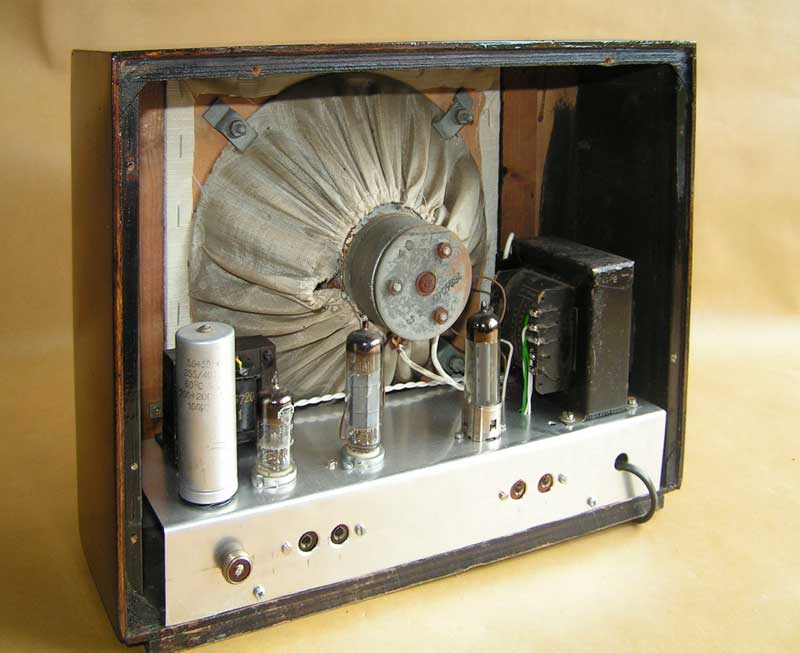

En zo ziet de David er dan nagebouwd uit. Aangezien ik bij Maxwell nooit een kast voor de versterker ben tegen gekomen, ga ik er van uit dat de bouwers van deze versterker, zelf voor een behuizing moesten zorgen. Dit exemplaar is in een oud Philips luidsprekerkastje gebouwd.

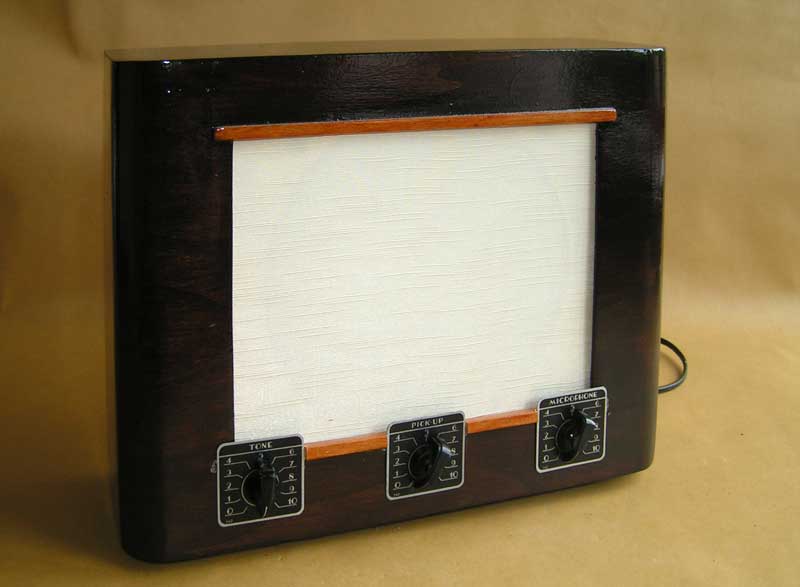

De voorkant met de drie regelorganen.

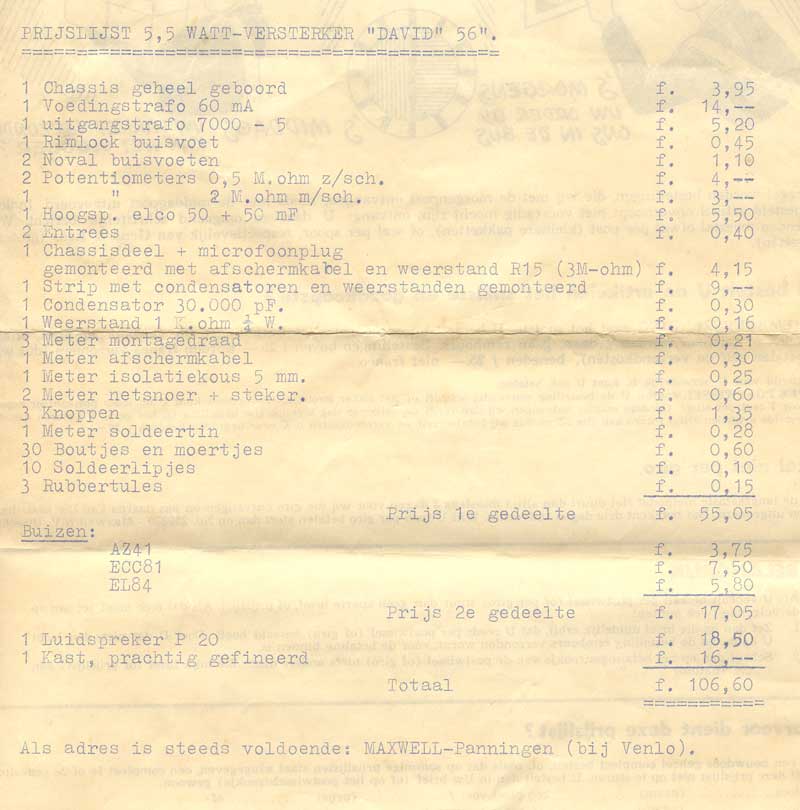

Buizen ECC81 - EL84 - AZ41. Prijs geheel compleet...f 105.--

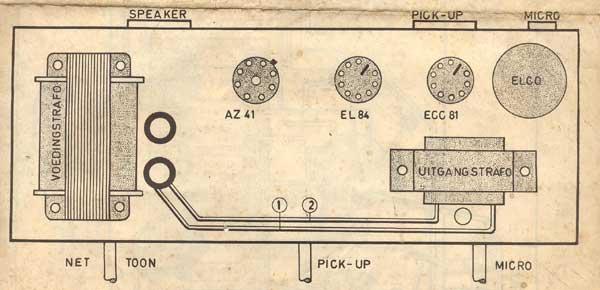

Het apparaat in vogelvlucht

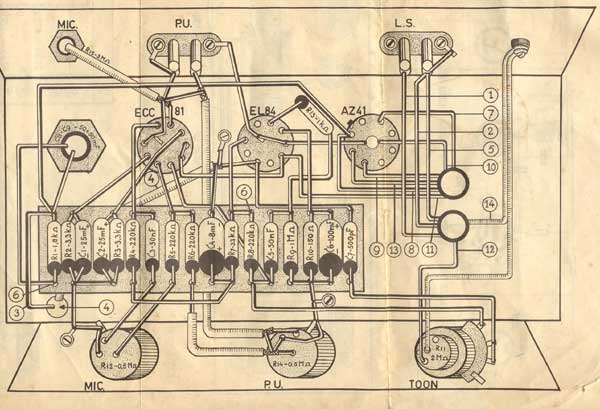

Ook de onderzijde ziet er eenvoudig en overzichtelijkuit.
Het schema van dit klein technisch wonder.

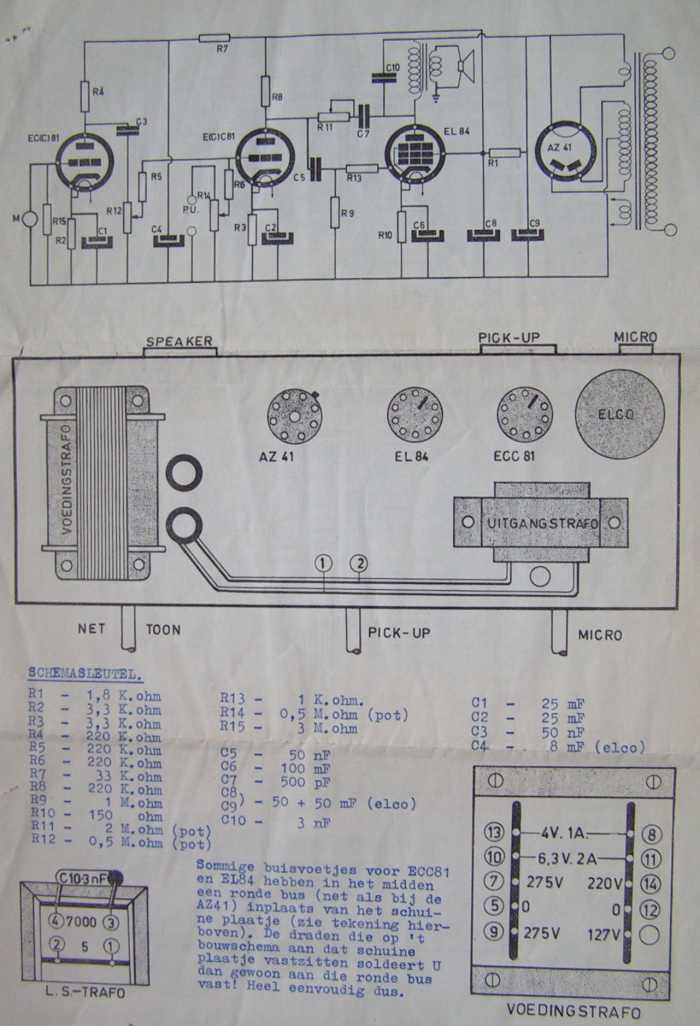

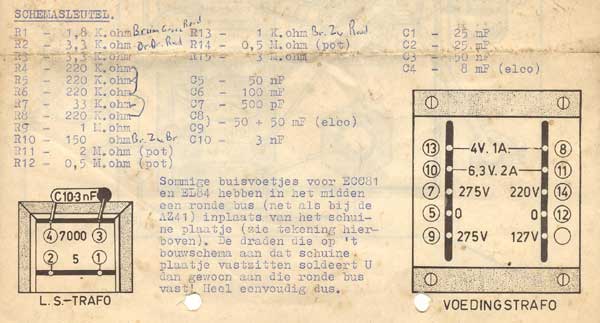

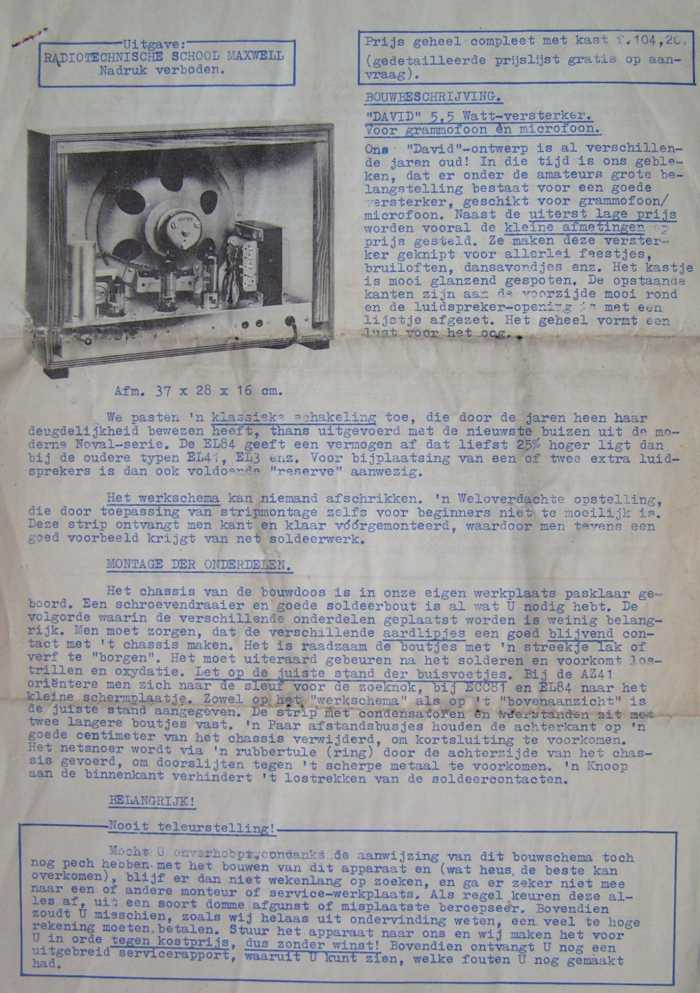

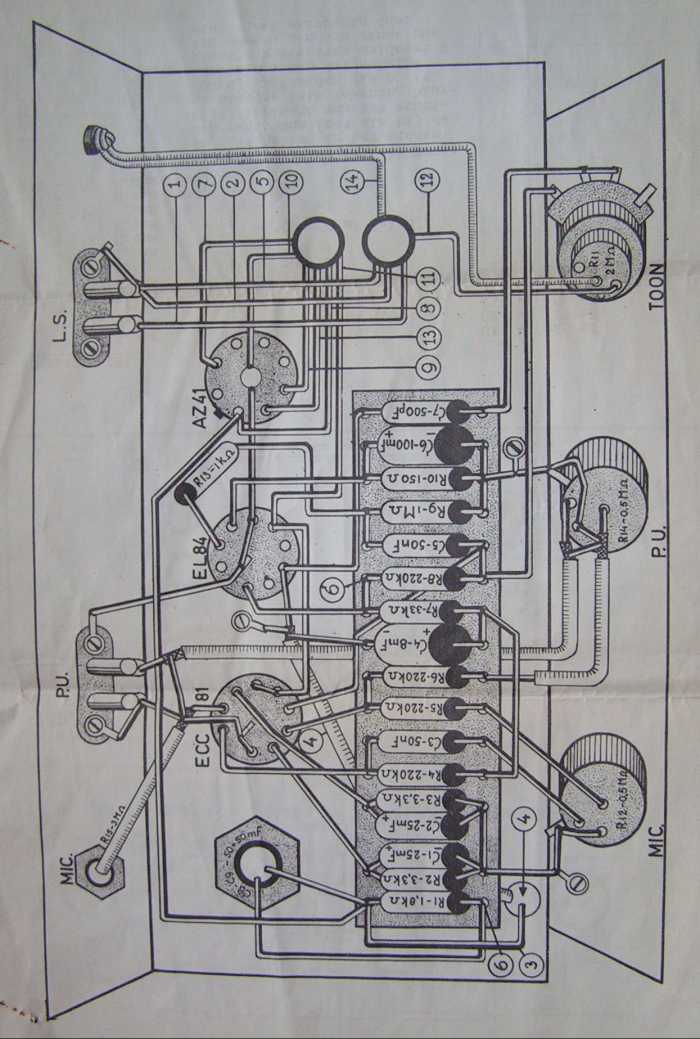

Met natuurlijk de bijbehorende schemasleutel. Het is eindelijk gelukt een bouwtekening te bemachtigen, een wat
moderner type met AZ41, ECC81 en EL84.
