Maxwell universeelmeter

Zoals gebruikelijk, ook hier een oermodel

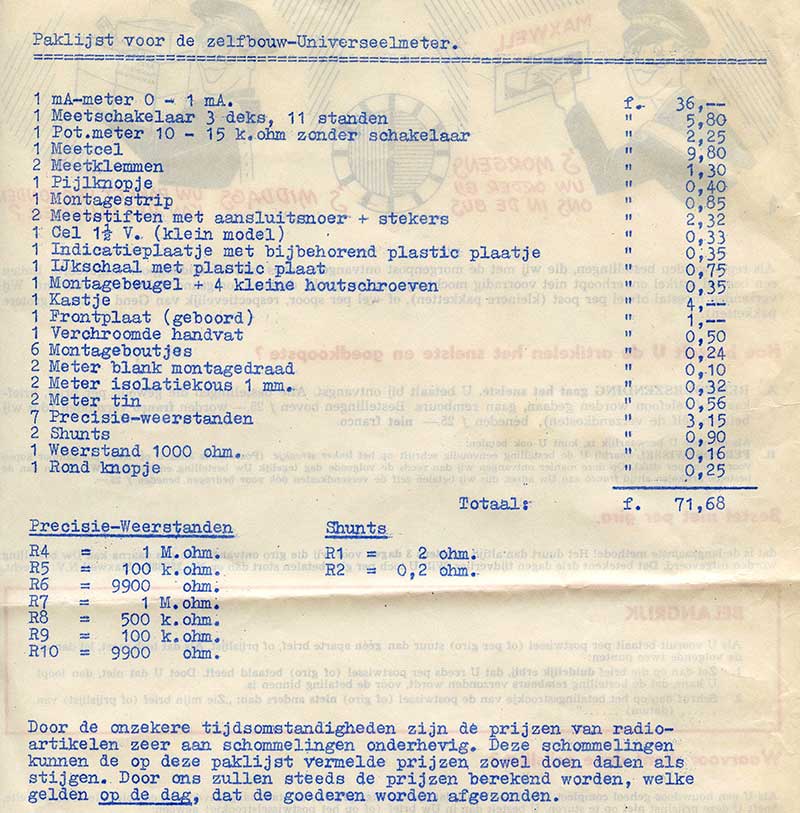

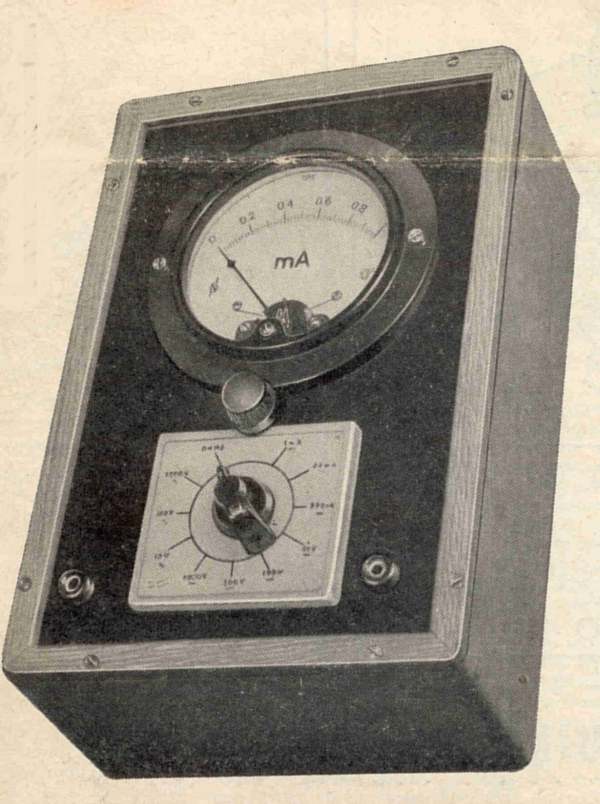

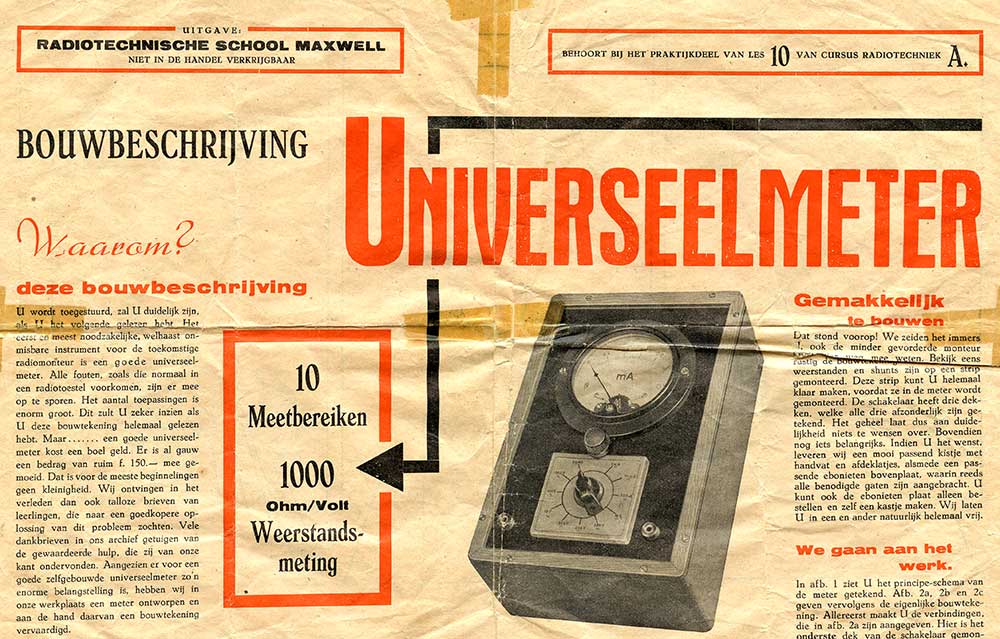

Het eerste model van de universeelmeter

Zo ziet hij er uit..

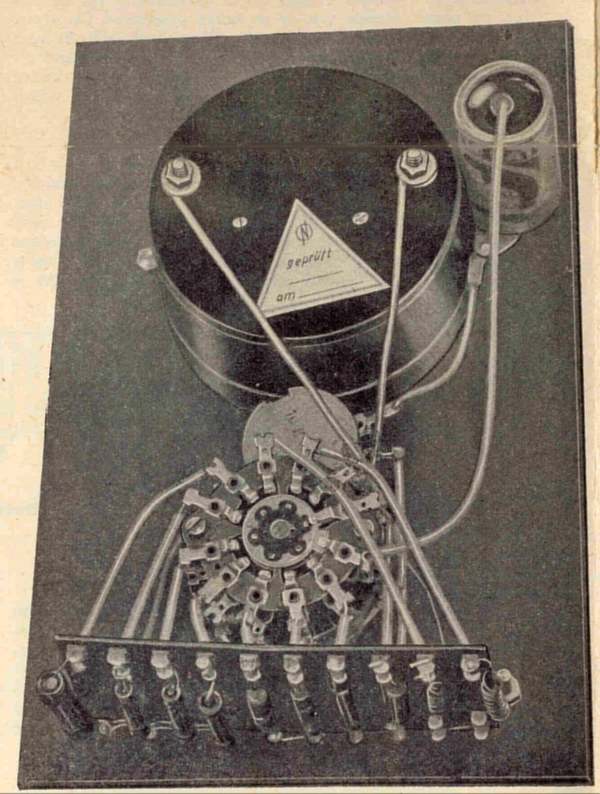

Het binnenwerk van de oudste universeelmeter



Binnenwerk.

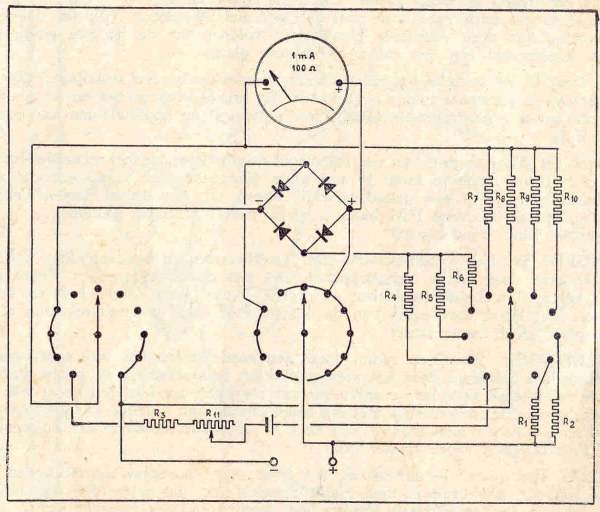

Dit is het schema van de simpele meter.

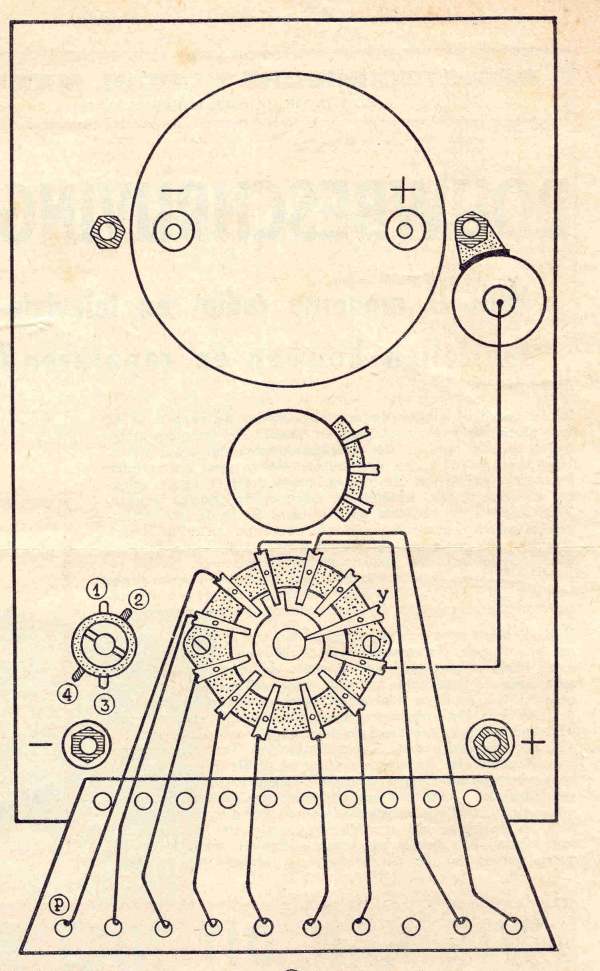

Zo wordt het weerstandsbord verbonden met een schakeldek.

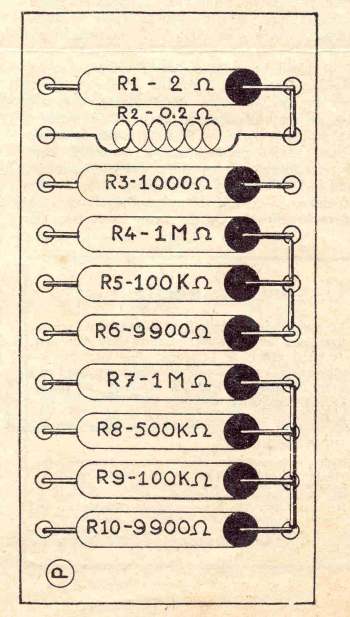

Het montagebordje met de "precisieweerstanden"



Het weerstandsbordje.

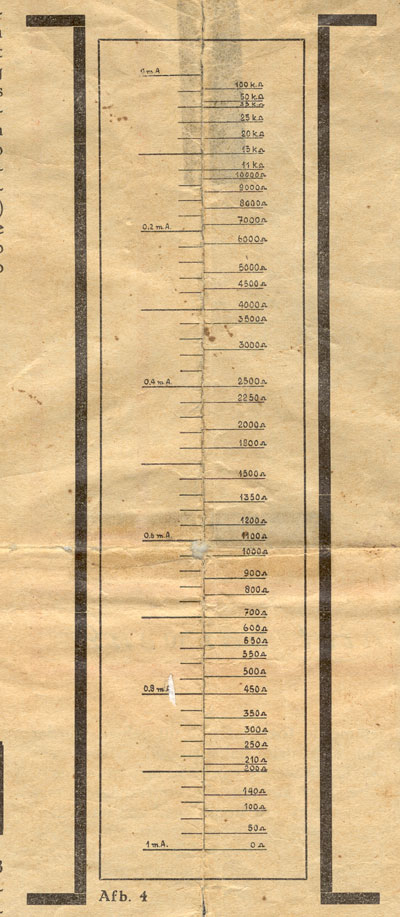

Figuur 4
Deze schaal werd los bijgeleverd met het volgende verhaal:

Weerstandsmeting.

Hiervoor is een aparte ohmschaal nodig, zoals U ze in fig. 4 ziet afgebeeld. Bij de bouwdoos ontvangt U zo'n
schaal, gedrukt op wit carton. Ze wordt onder een stevig plaatje van plastic vastgezet op de bovenkant van
het meterkastje. Zo krijgt men een zeer nauwkeurige afwerking.

Hoe dat precies bedoeld is? Waarschijnlijk plaatsing boven de meter ????

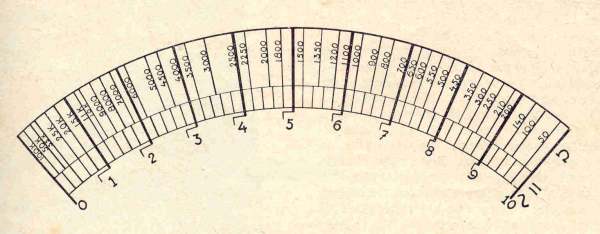

Bij een oudere bouwbeschrijving was een andere omrekenschaal bijgeleverd.

De omrekenschaal.

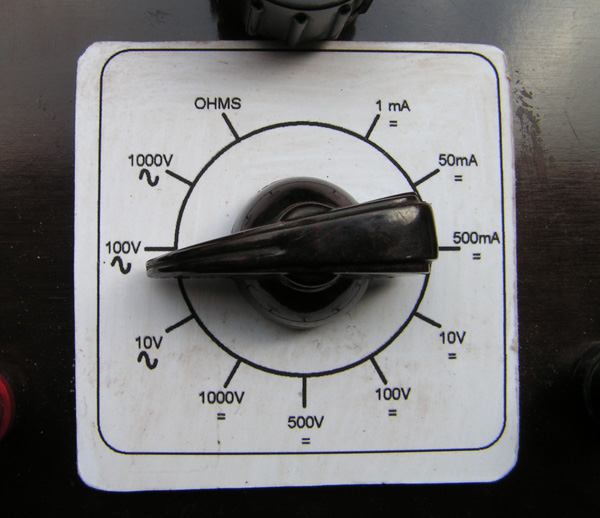

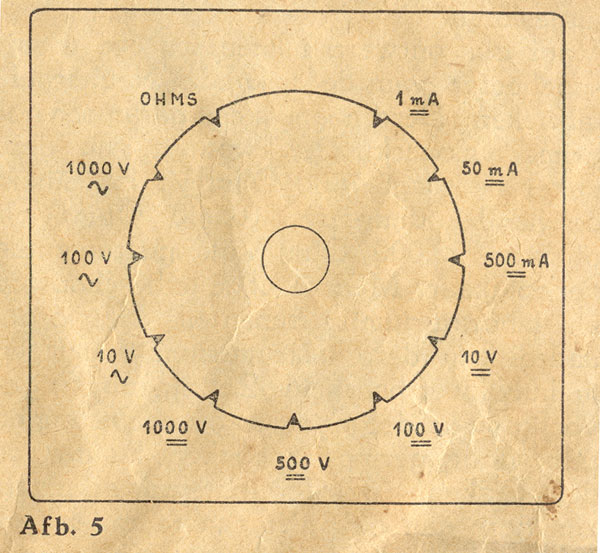

Verder was ook het ontwerp van de keuzeschakelaar afgebeeld.
