Maxwell, de Pupil na 1956

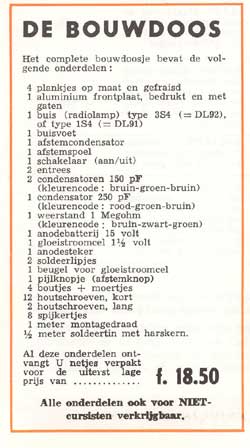

Delen van de bouwbeschrijving van de vermaarde Pupil.

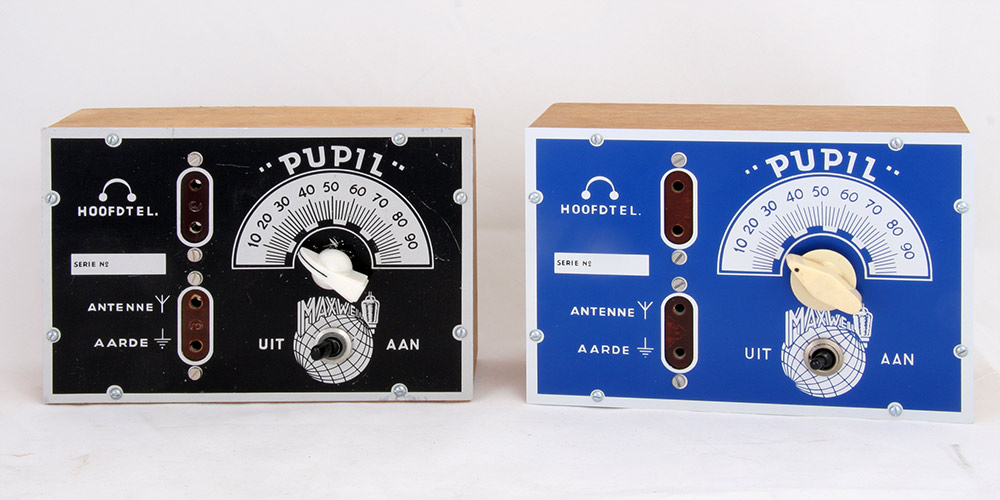

De zwarte en de blauwe uitvoering.

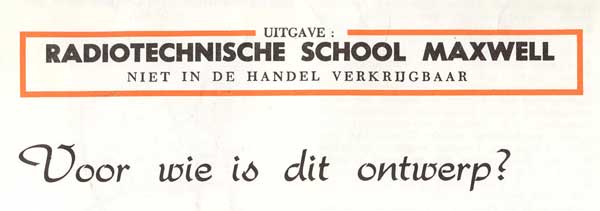

Dit soort pakkende kreten maakten de hobbyist enthousiast

En zo ziet hij er op de bouwplaat uit.

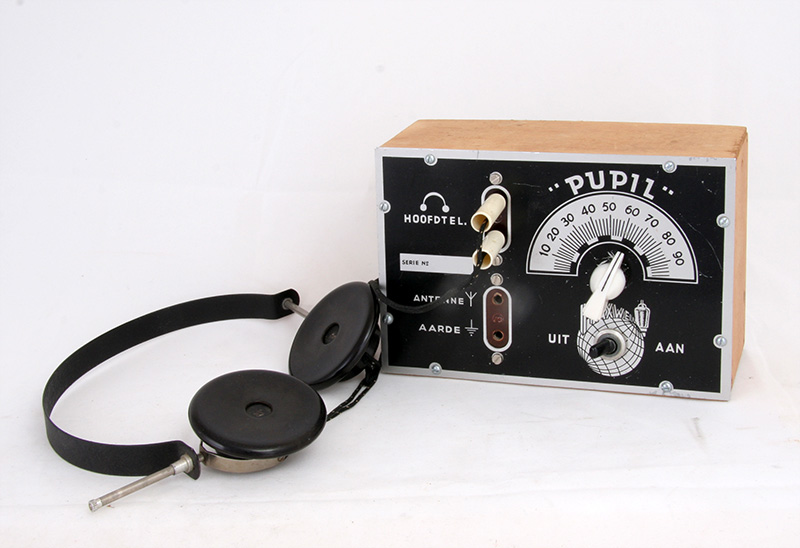

En dit is een echte, geen replica.

Met zwarte achtergrond.

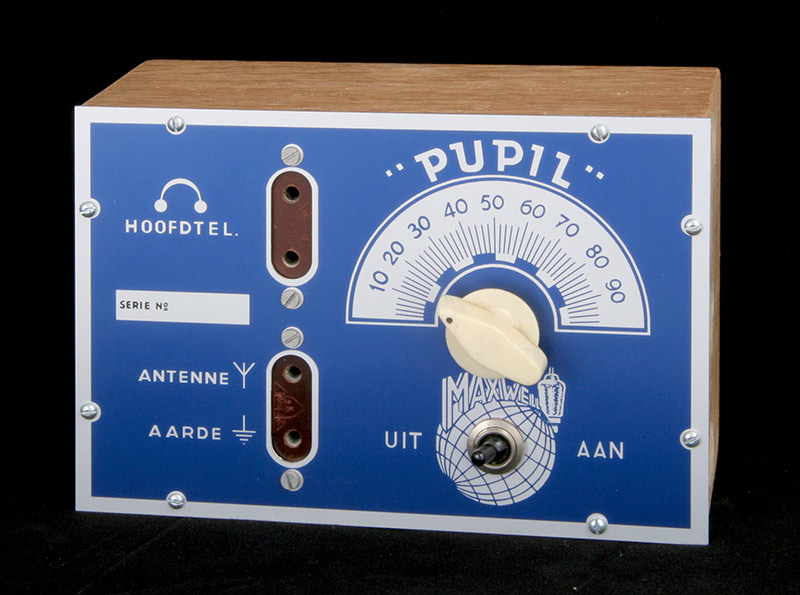

Dit is wel een replica, je moet echter heel goed weten waar je op moet letten om het verschil met een echte te ontdekken.
De pijkknop heeft ook een wat rondere vorm dan de witte knop van de eerdere uitvoeringen.
Overigens wordt ergens beweerd dat de blauwe waarschijnlijk een vergissing bij de maker geweest is. Dit klopt niet, hier is wel degelijk
over nagedacht.

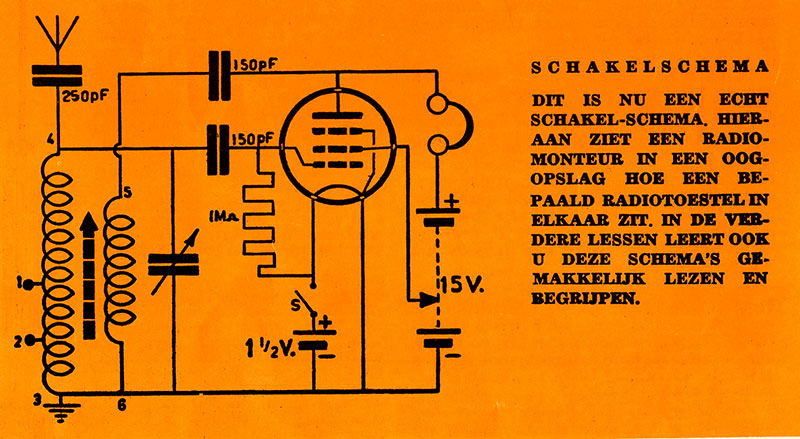

Het schema

Met rode oren en gloeiende koontjes werden de eerste geluiden uit de hoofdtelefoon waargenomen.

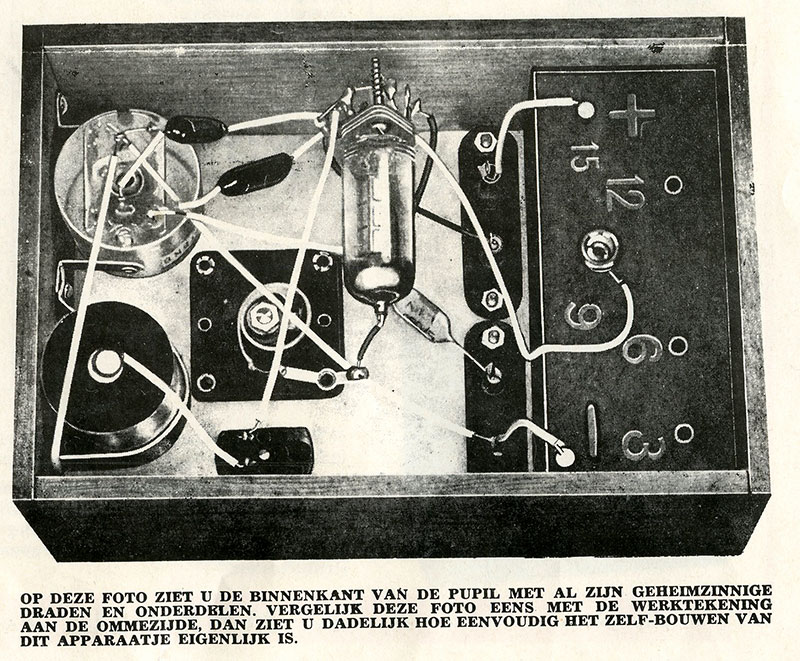

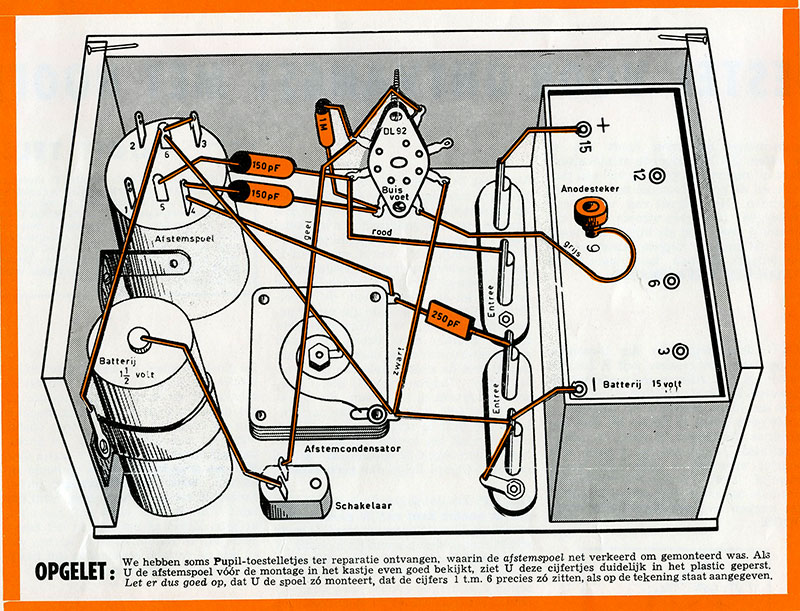

Zo zou het binnenwerk er in theorie uit moeten zien

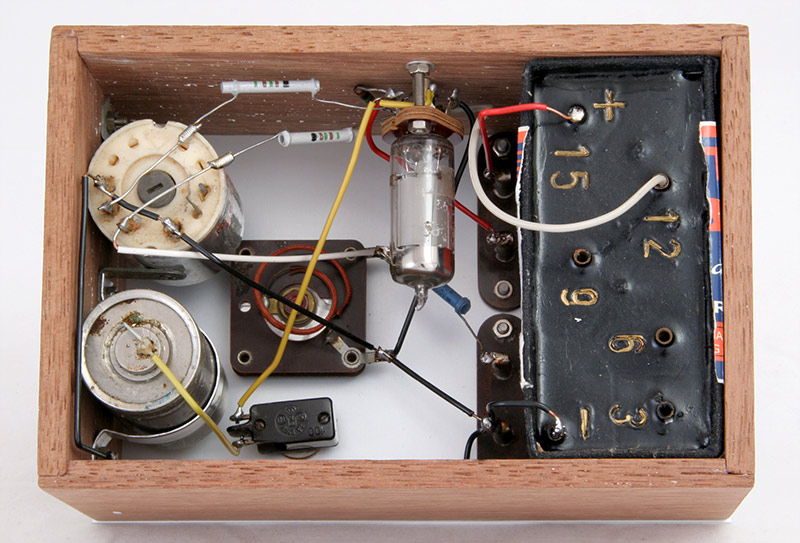

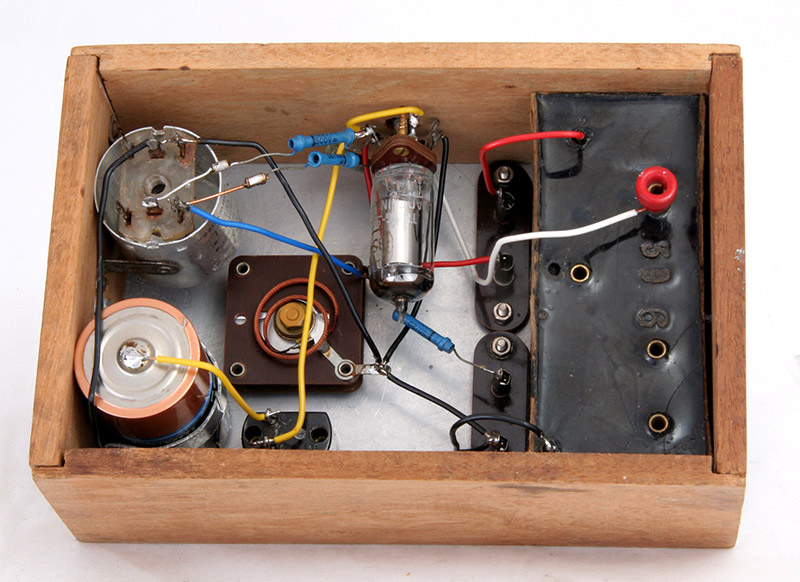

In werkelijkheid was het zo.

Dit is de uitvoering met de "Drei-punkt-spoel". De aanluitplaat is van doorzichtig materiaal gemaakt. De zwarte frontplaat-uitvoering was er ook
met de ronde 402-spoel en de vierkante 402-N-spoel van Amroh.

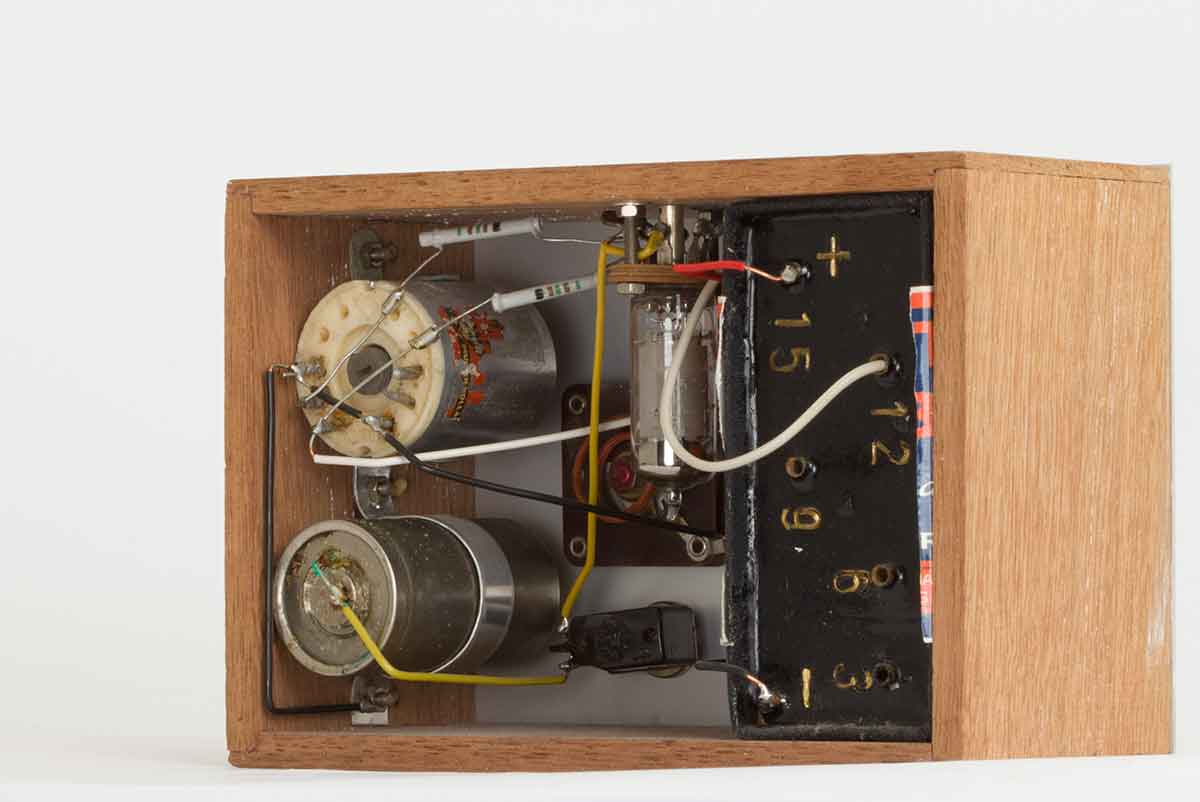

Dit is de latere met de bekende ronde 402-spoel van Amroh.

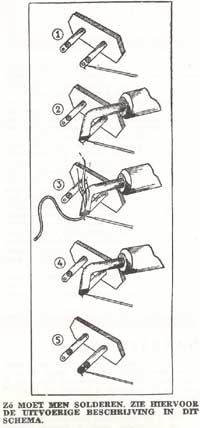

Solderen is natuurlijk ook een kunst.

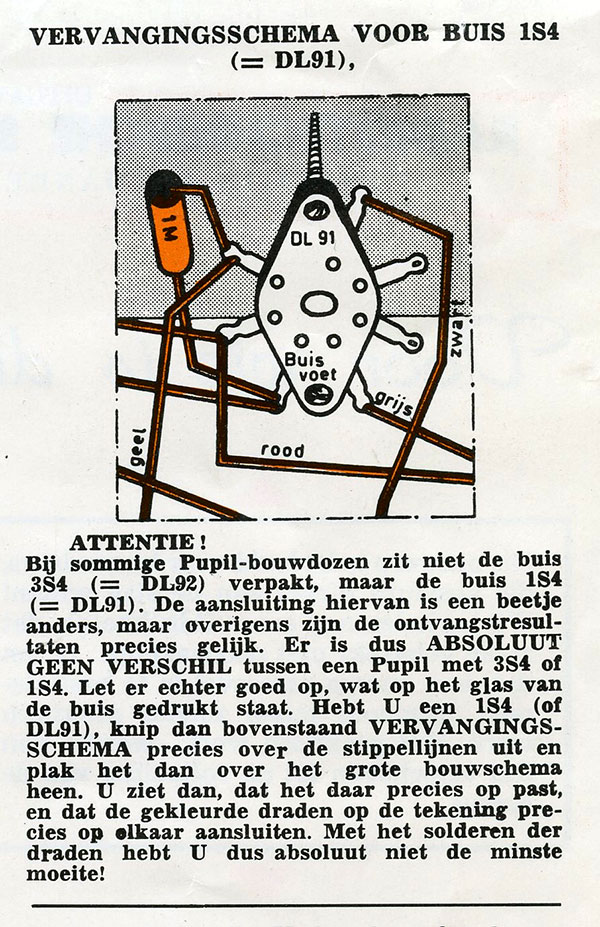

Bij sommige bouwdozen werd de DL91 geleverd, dat bracht dan de hiernaast beschreven wijziging met zich mee

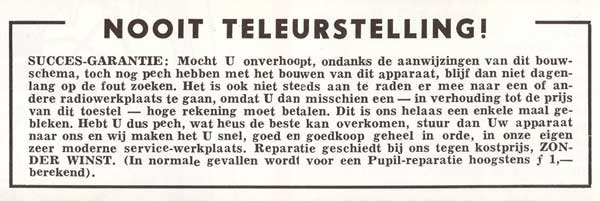

Nog wat reclame voor de "radiotechnici in wording".

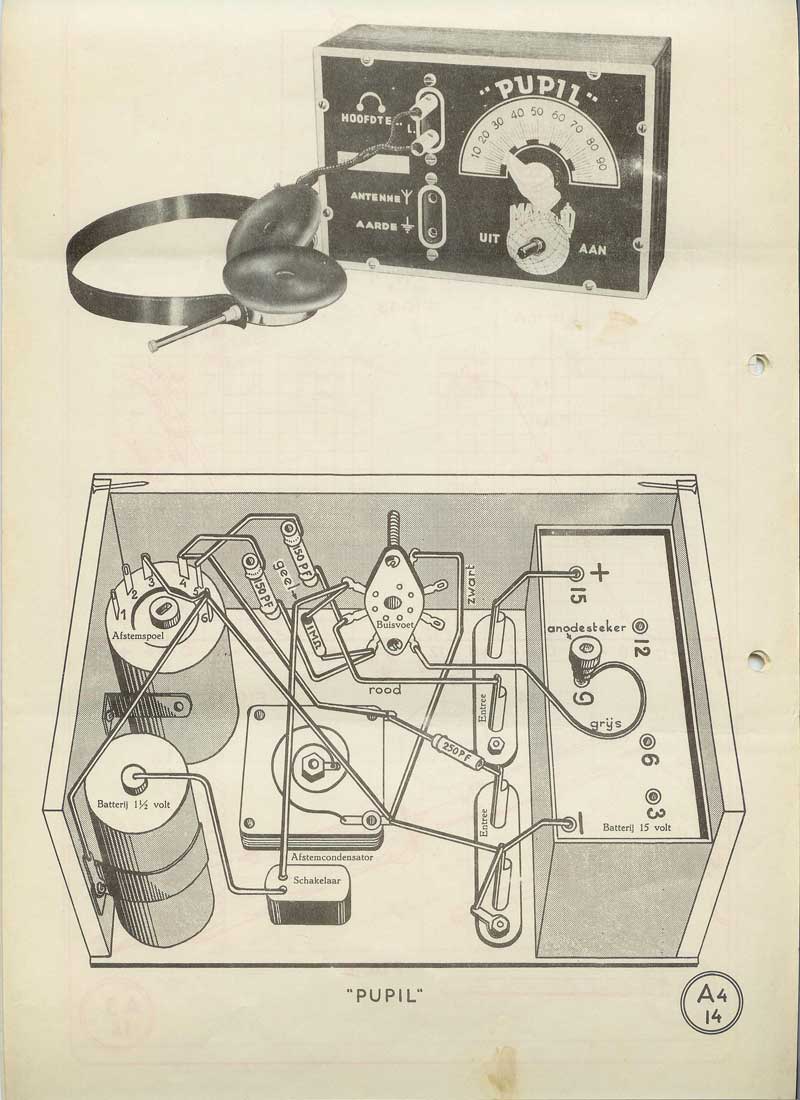

Zo stond de Pupil in de cursus Radiotechniek.

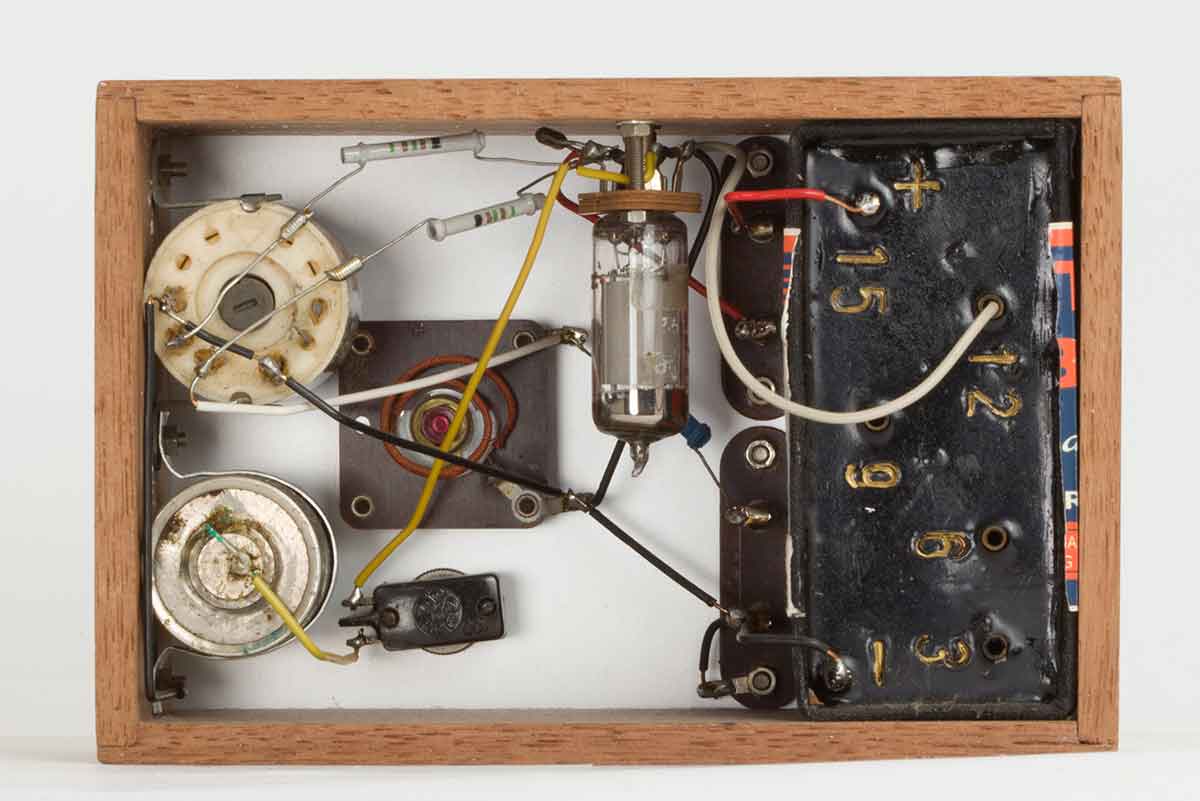

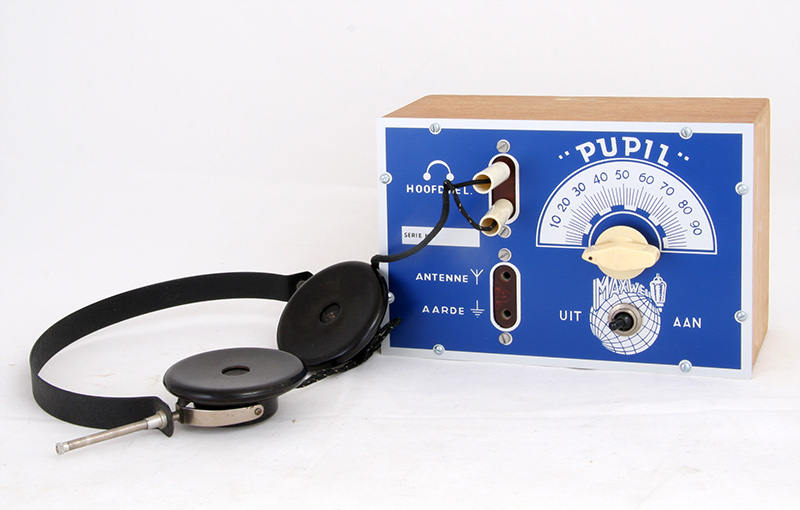

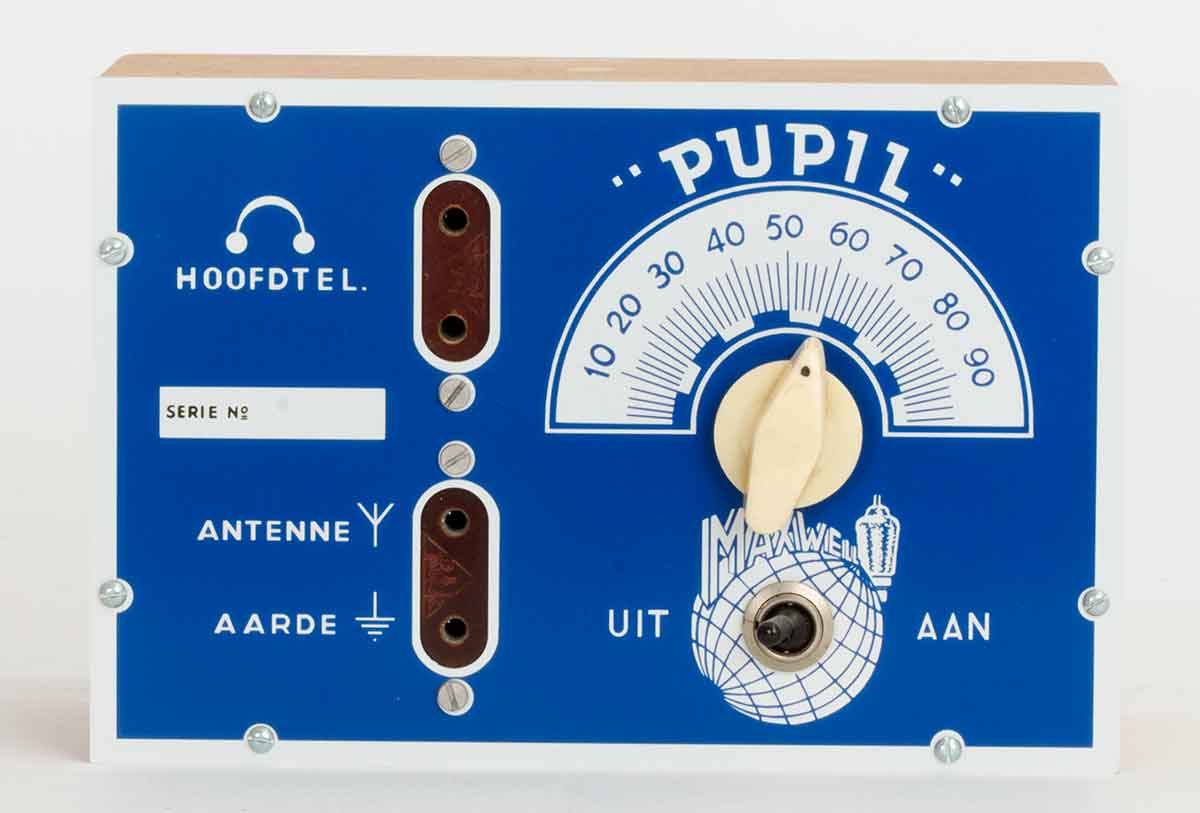

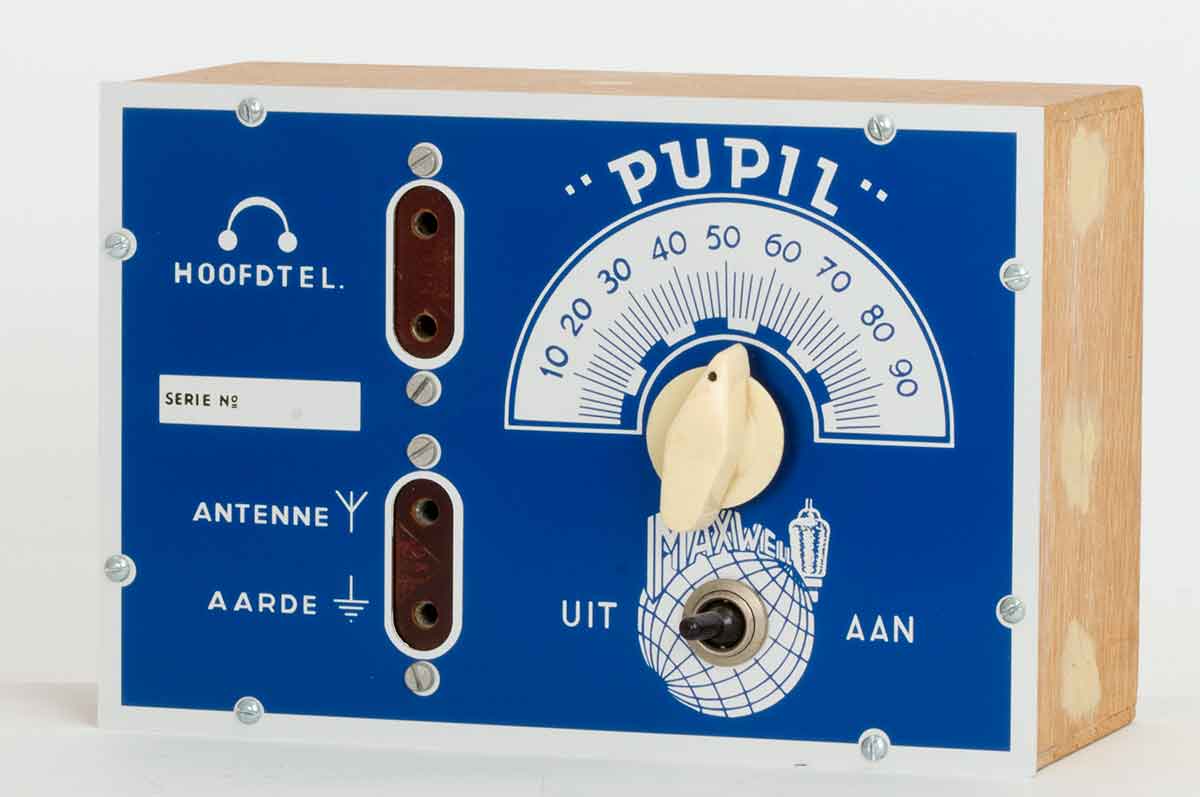

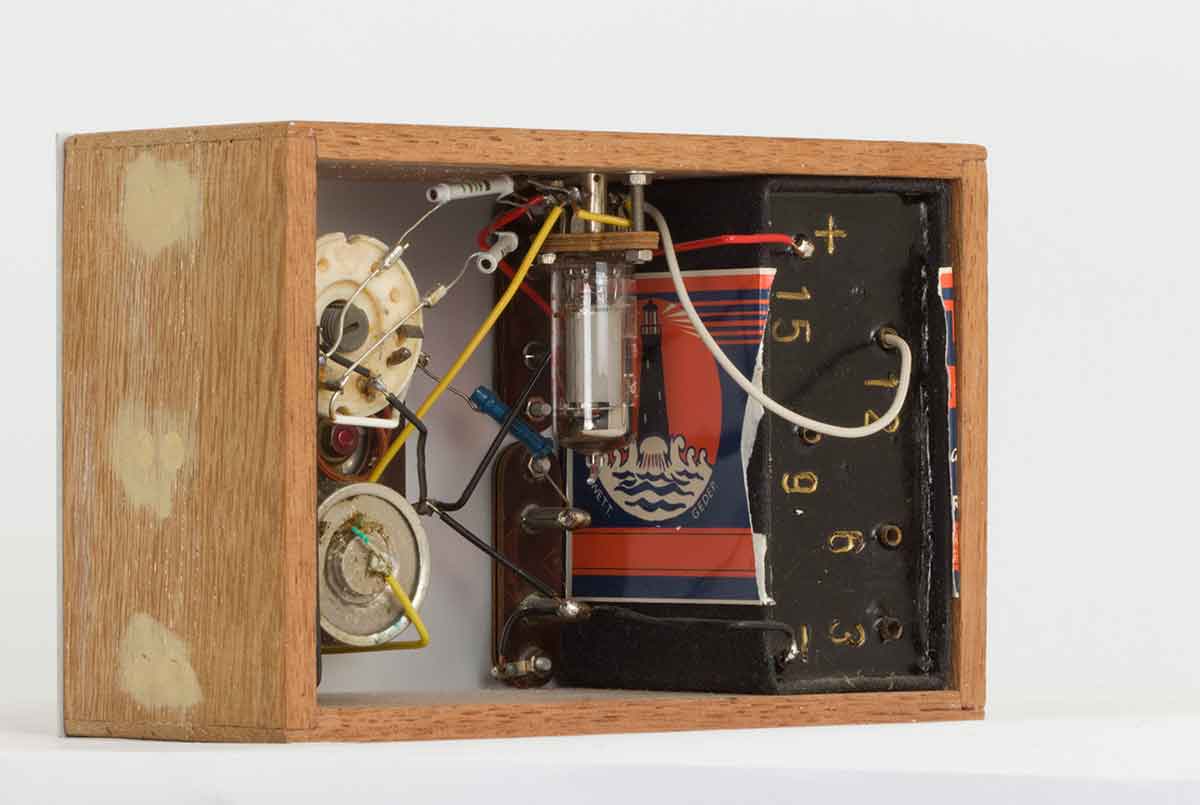

Hier onder nog enkele foto's van het blauwe exemplaar









In één der laatste radiocursussen staat ook nog een schema van de transistoruitvoering van de Pupil, deze is trouwens nooit als bouwdoos verschenen, de concurentie was Maxwell voor. Philips met de Pionier en vd. Heem met hun ontvanger.

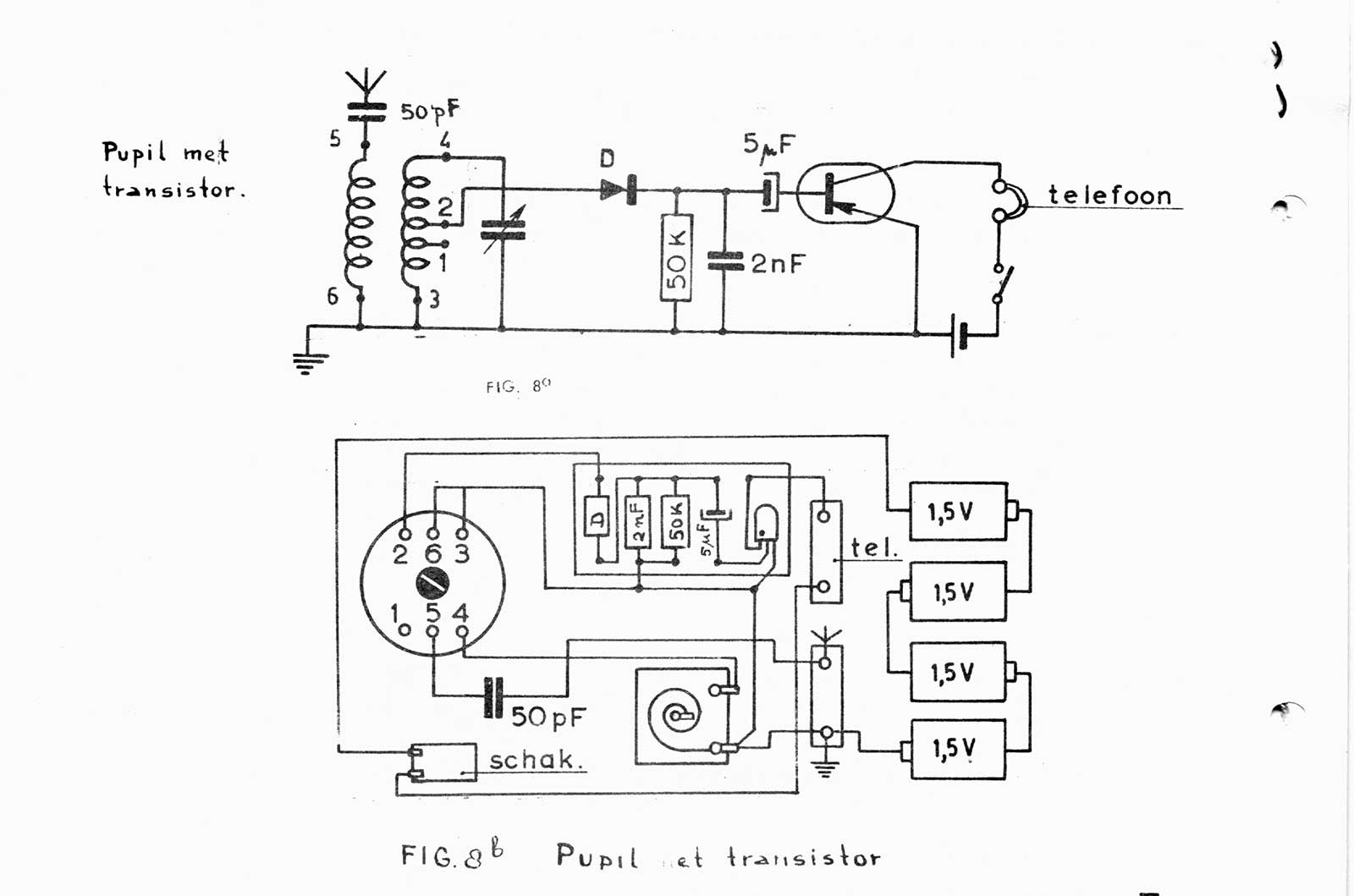

In Les nr. 35 van de cursus Radio- en televisietechniek van het Instituut Maxwell dat toen in Utrecht gevestigd was, het schema van de transistor Pupil. Men had welliswaar vergeten dat de oude Pupil een terugkoppelcircuit had, dit is een simpele kristal-ontvanger met een trap LF-versterking. Als transistor werd een OC3, OC13 of OC71 aanbevolen. Aan de aansluitingen van de antennespoel is wel te zien dat toen ook nog met de "Dreipunkt-spoel" werd gewerkt.
