Dit is de opvolger van de oer-versie waarbij de buis op het kastje was gemonteerd.
.
Hierboven het model van 1951, bij een prijsvergelijking
met 1953 blijkt dat de
hoofdtelefoon beduidend duurder is geworden

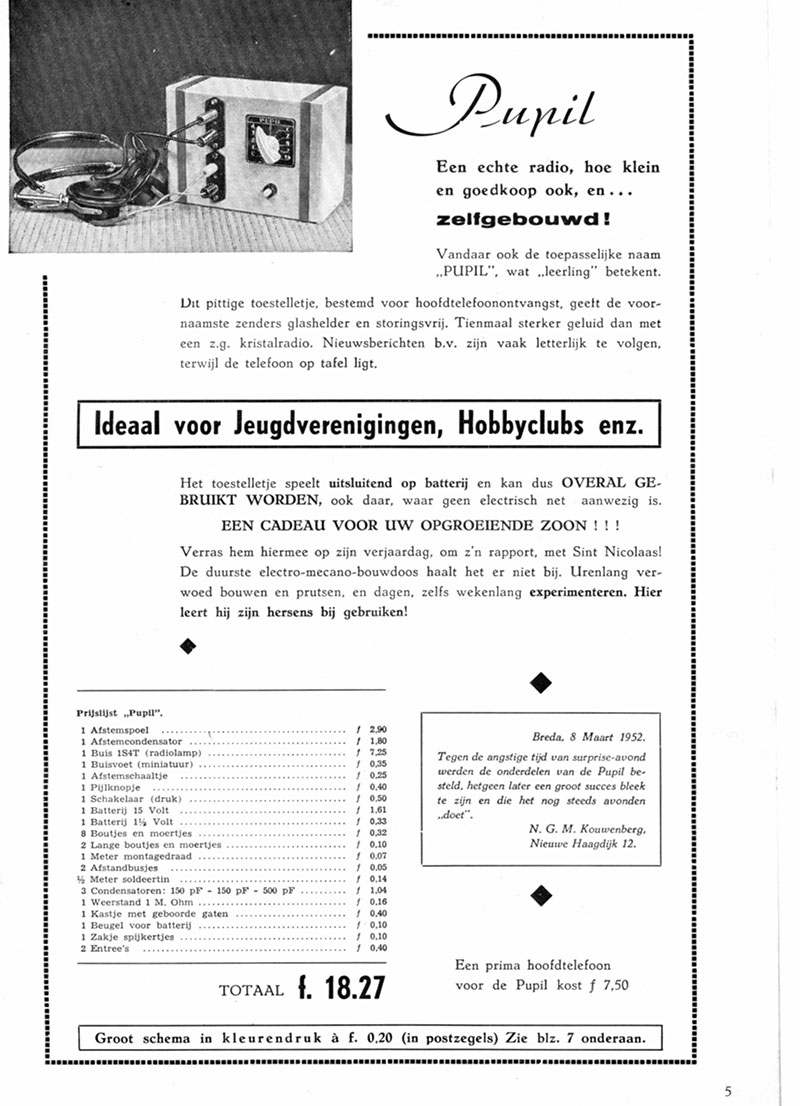

Pupil in 1953
De prijslijst is hierbij ook uiterst interessant, de in mijn ogen dure anodebatterij was eigenlijk niet eens zo duur, namelijk f. 1,61. De buis was verreweg het duurste onderdeel met f. 7,25. Dat was in 1953 voor een kind toch wel een grote uitgave.
Hier de bouwbeschrijving van de Pupil in 1952 en 1953.
De ontvanger, de zilverkleurige strippen waren een idee van de vrouw van Jacques Frencken, die de met behang beplakte kast te saai vond.
Het wordt een uitdaging deze na te maken. De entrees zijn
op de voorkant gemonteerd,
terwijl voor de afstemschaal een soort gemodificeerd volume-regelaar-plaatje
gebruikt is.
Deze afbeelding is afkomstig uit de prijscourant van !955, dus dit type is nog vrij lang in de handel geweest.
Het ding zal wel veel gloeistroombatterijen gekost hebben,
aan de aan/uit schakelaar is
namelijk niet te zien of hij aan of uit staat.
Dit is het eerste resultaat van het nieuwe oermodel, het
binnenwerk is nog
niet helemaal klaar.
Dit is het binnenwerk, hiermee is dan ook een oude vraag
opgelost, de Pupil
werd inderdaad voorzien van de oudere vierkante 402N spoel van Amroh.
Verder werden de schroeven gewoon door het hout geboord. Dat gold echter
alleen voor de beugel van de gloeistroombatterij.
De strepen over de kast zijn heel dunne papieren sierbandjes,
die er metaalachtig
uitzagen.Verder is te zien dat bij deze uitvoering de hoofdtelefoon-aansluiting
onder zat, bij de latere Pupils was dat de bovenste entree.
Het was altijd een hele klus, het apparaat op een goede
manier af te stemmen,
het ding genereerde bij het leven. Om hem op het randje van genereren
te
krijgen moest je, of de schermroosterspanning verkleinen, of de kern van
de spoel verdraaien of de condensator naar de antenne wijzigen
Zo diende het er van binnen uit te zien. Het kastje was
overigens van hout
gemaakt met een dikte tussen de 8 en 10 millimeter. Dus alle pogingen
om
het ding na te bouwen met precies 8 mm dik hout hebben geen zin, het deed
er niet zoveel toe. De buitenmaten zijn waarschijnlijk gelijk aan de latere
Pupil.
Hier nog even voor alle duidelijkheid, de aansluiting van antenne en aarde.
Aangezien een schaaltje van een volumeregelaar een verdeling over 270 graden heeft en een afstem-C slechts 180,
werd dit geval ontworpen. Op dat moment ging men wel nadenken over een nieuw ontwerp van de Pupil, dit zag er allemaal toch redelijk prutserig uit.Dus dit is eigenlijk de voorloper van de gehele frontplaat. De afmetingen zijn 50 x 50 mm.
Hierbij een gedeelte uit de Cursus Radio- en televisietechniek
met wat tips,
hieronder, voor de gevorderde studenten enige tekeningen, die het gevoel
tussen
schema en wekelijke opbouw moeten bevorderen.
Het schema zoals afgebeeld op de bouwplaat.
De kosten van de 1953 uitvoering.
De oudere versie was iets duurder.
Tijd om wat te gaan experimenteren.
Ook een waarschuwing was op zijn plaats.
