Maxwell, de Populair, de eerste uitvoering

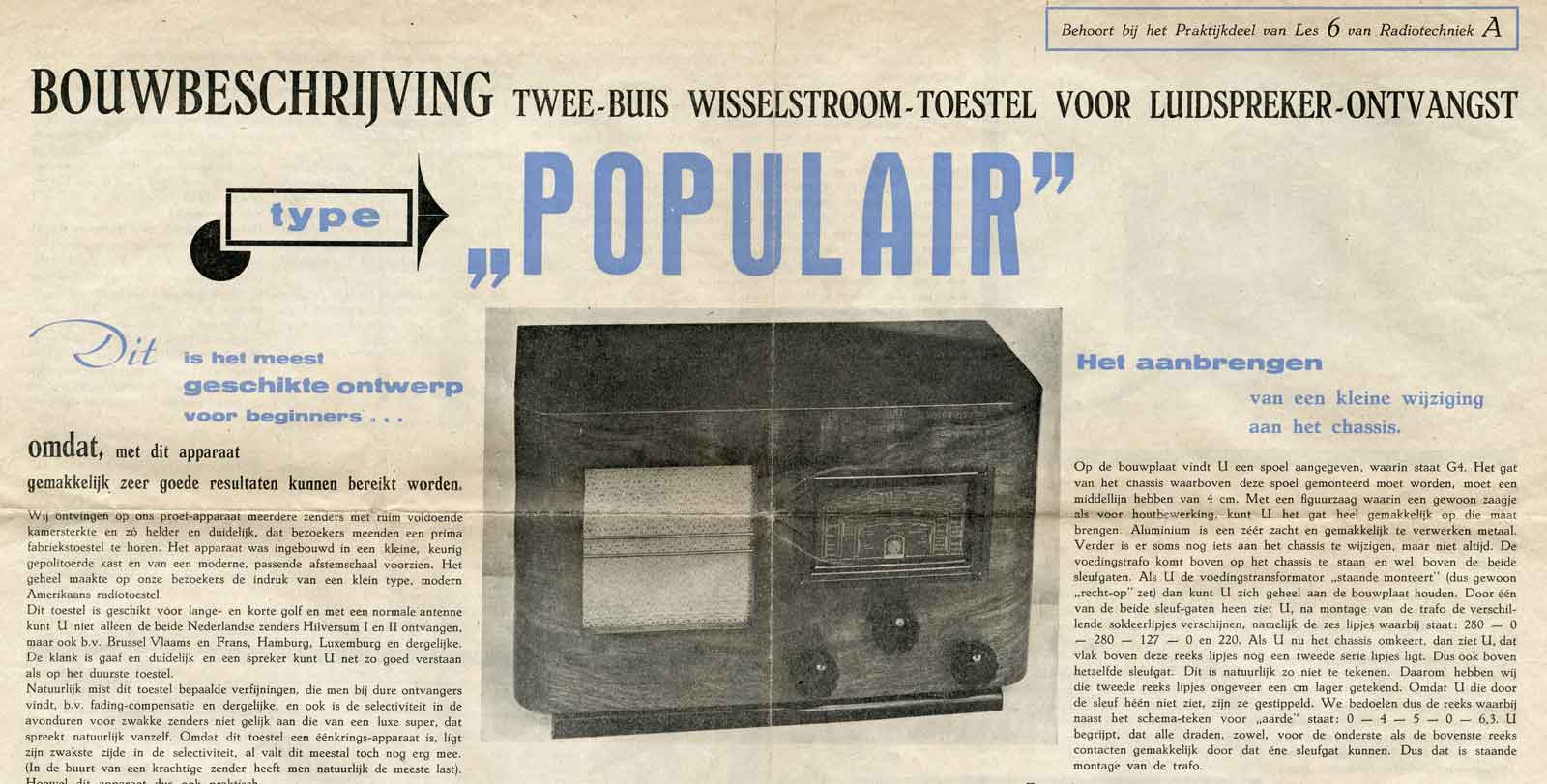

Dit is de kop van de bouwbeschrijving van de eerste "Populair" . Dit ontwerp is waarschijnlijk tussen 1945 en 1950 uitgebracht.

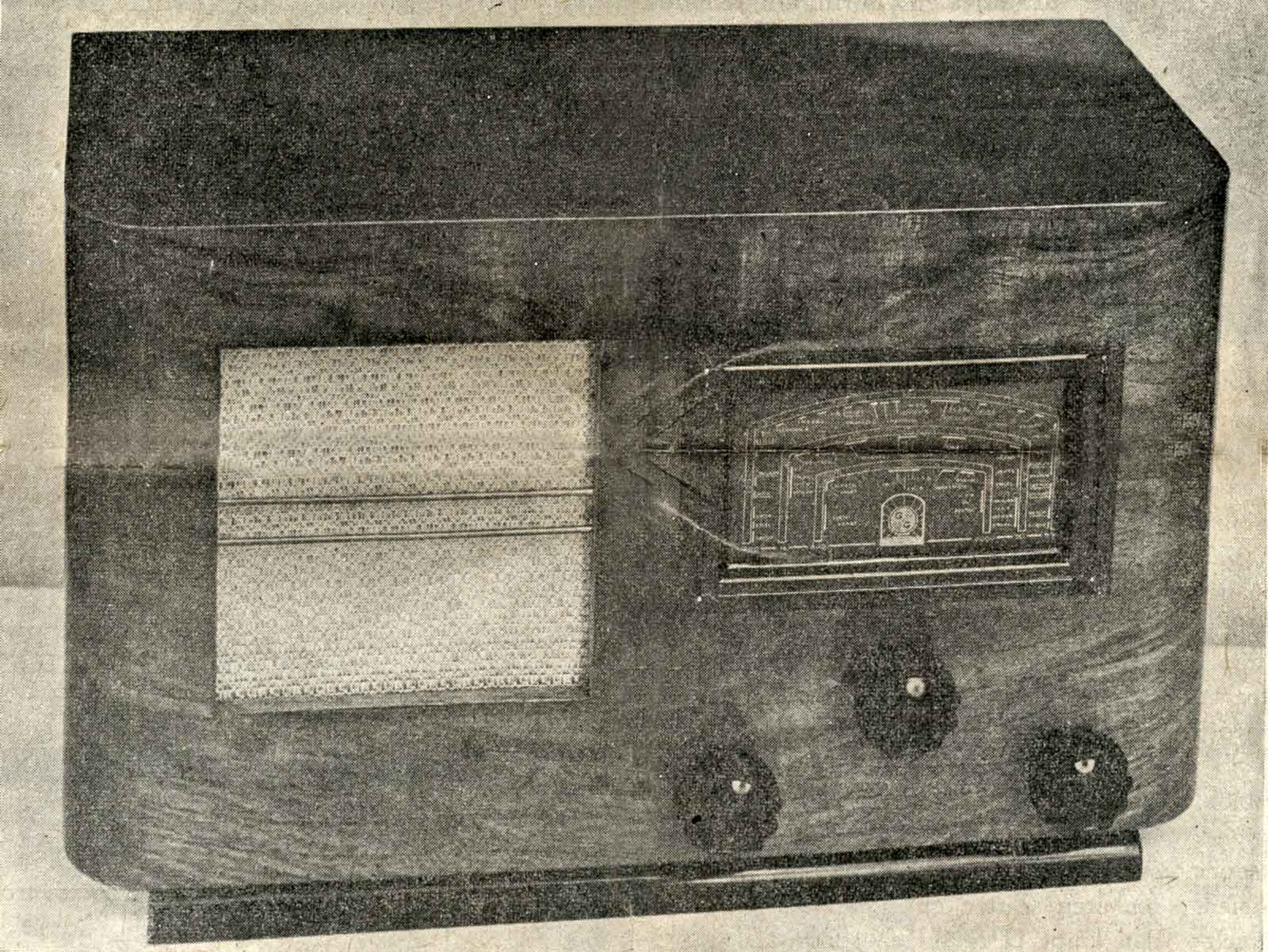

De kast en de schaal zien er erg ouderwets uit.

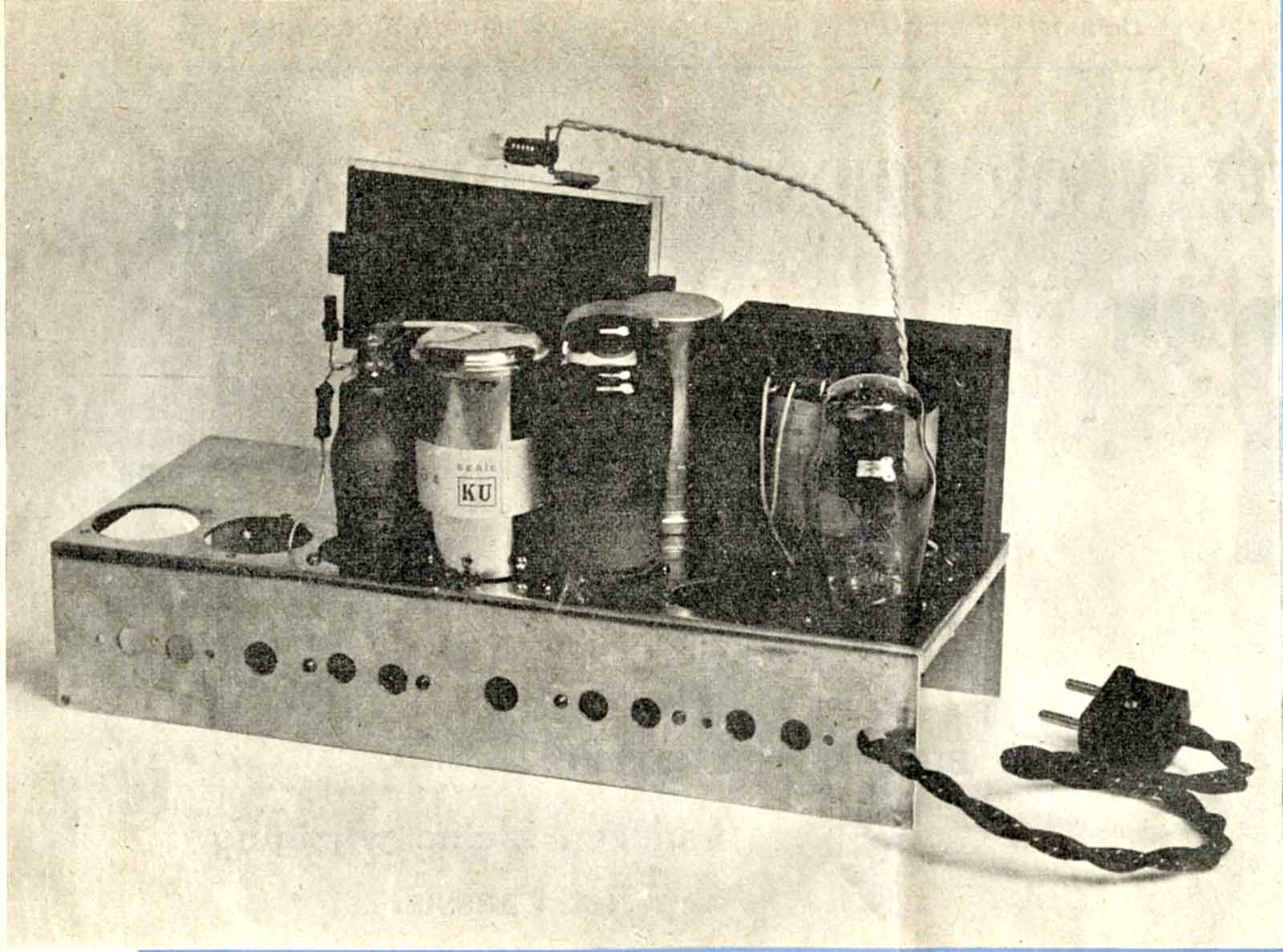

Het binnenwerk met als buizen de EF6, EL3 en AZ1. Van de spoel ontbreken de gegevens.

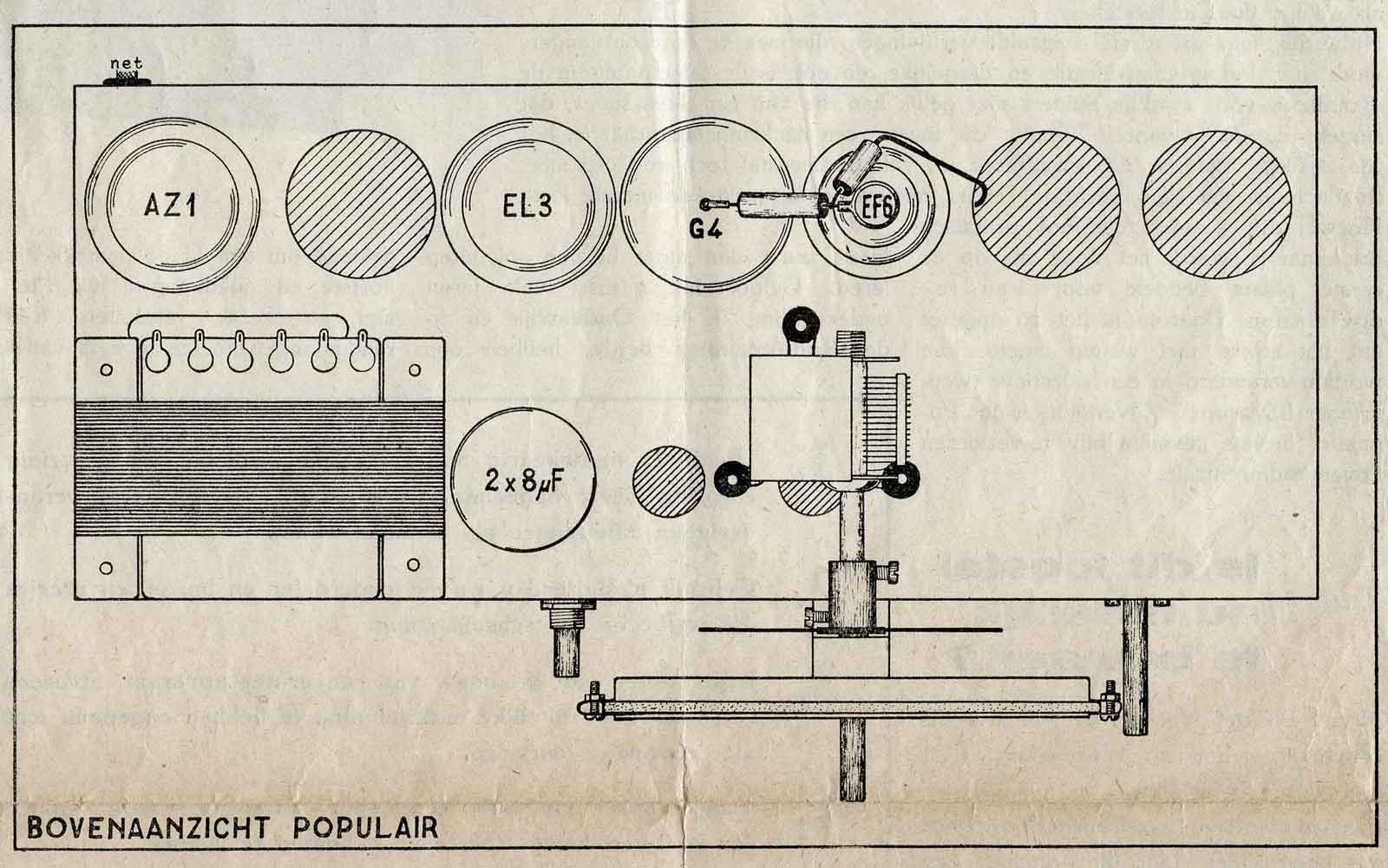

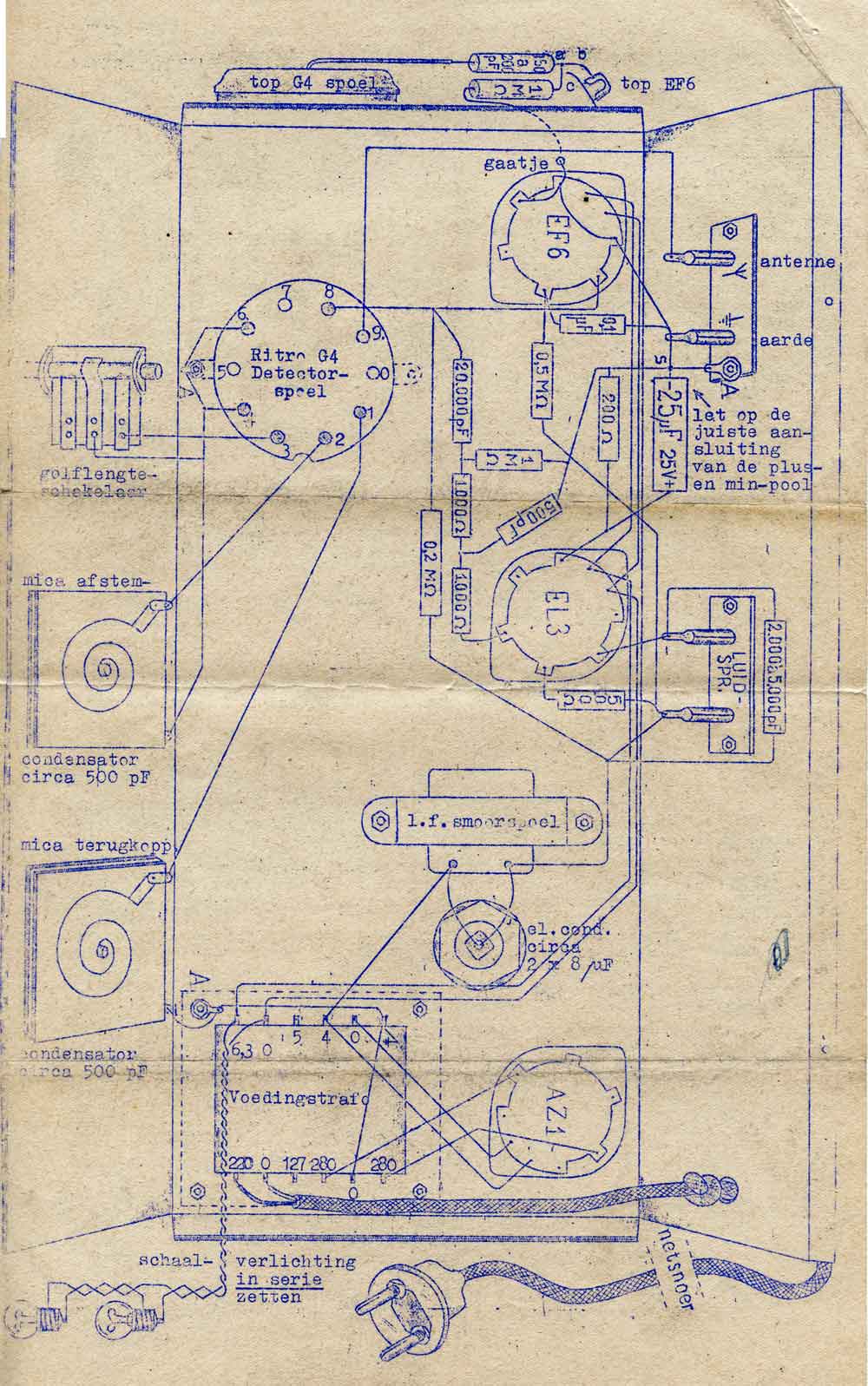

De opstelling van de componenten.

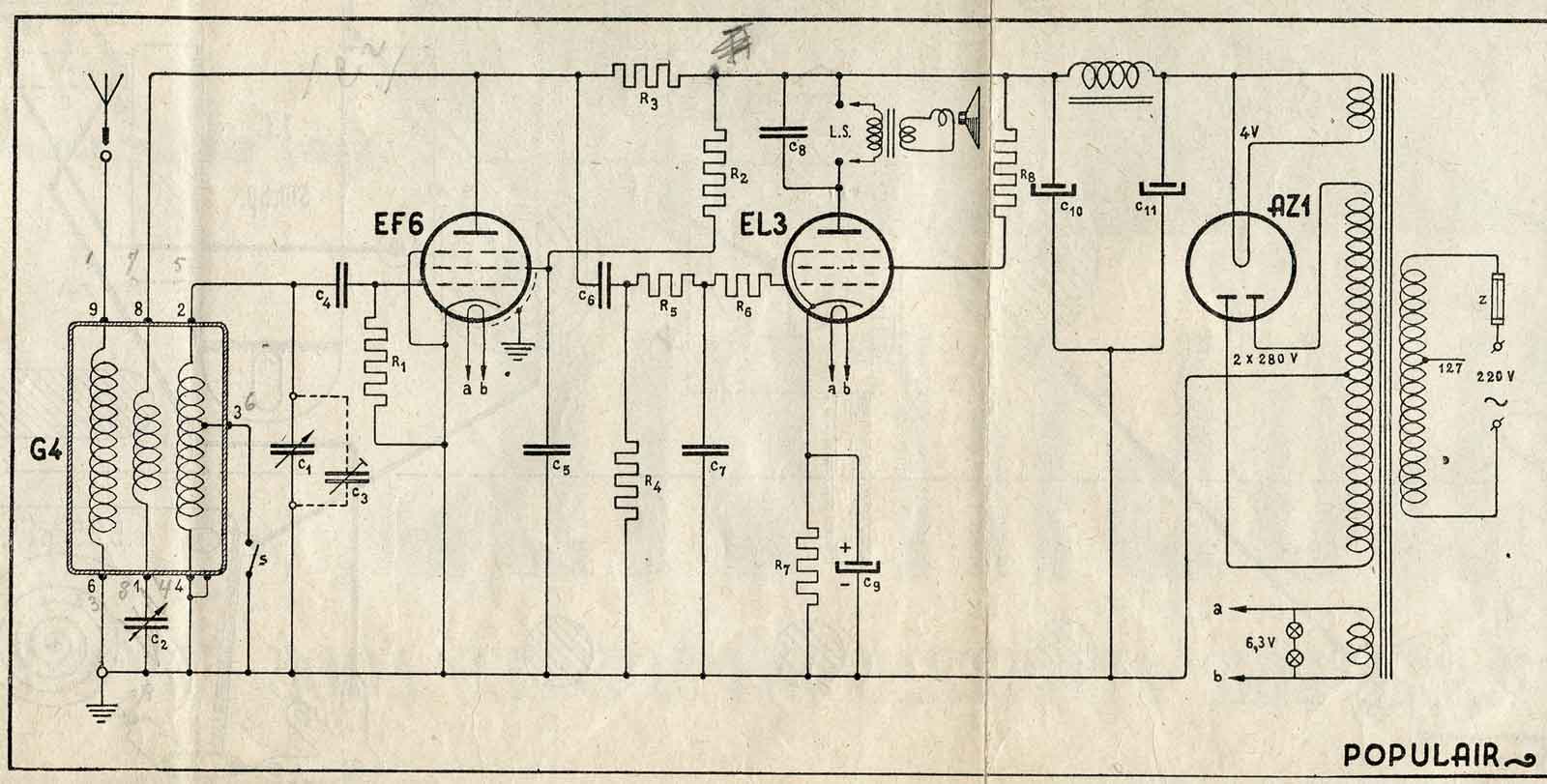

Het schema met de G4. Het lijkt er op dat de ontvanger twee golfbereiken had.

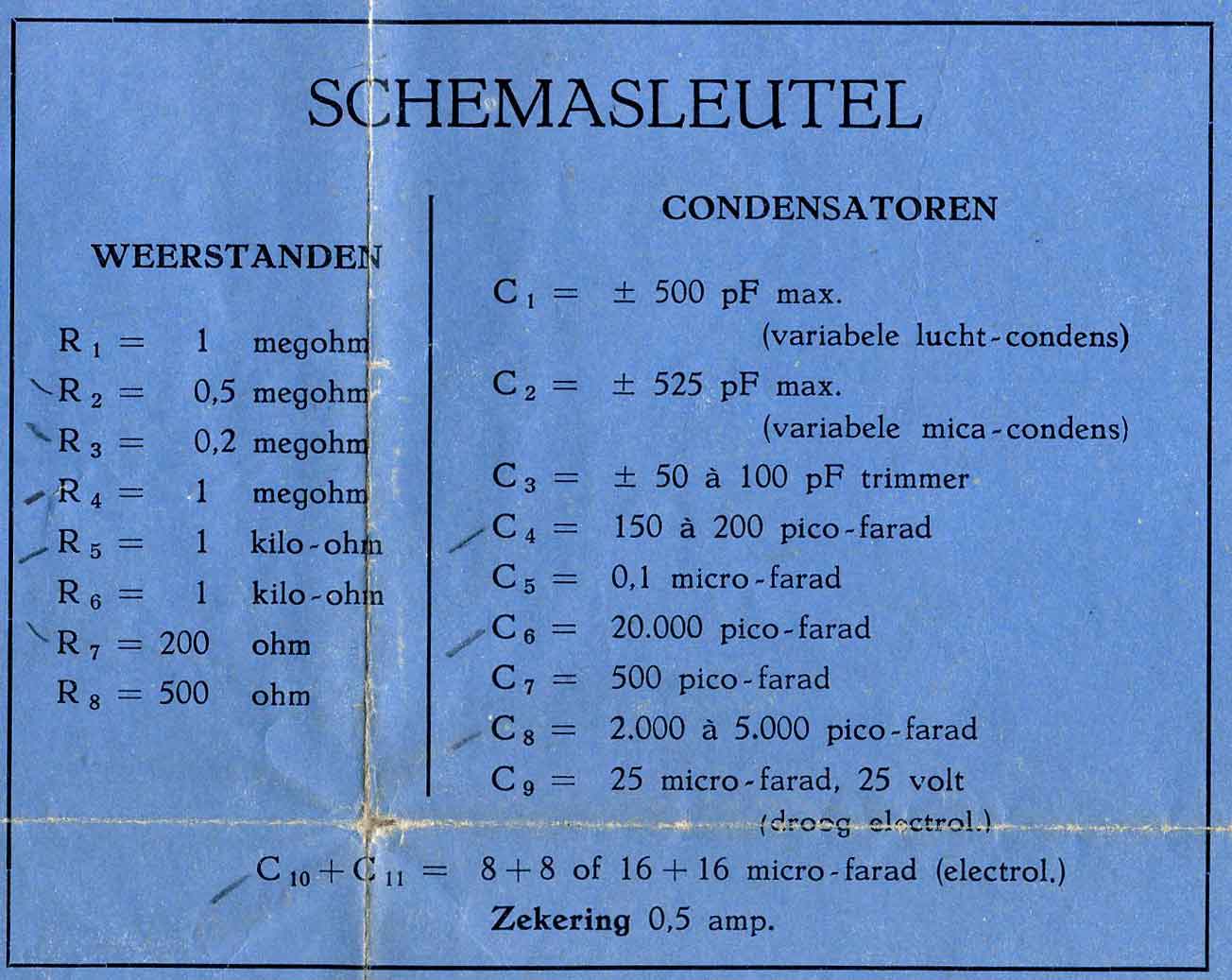

De schemasleutel.

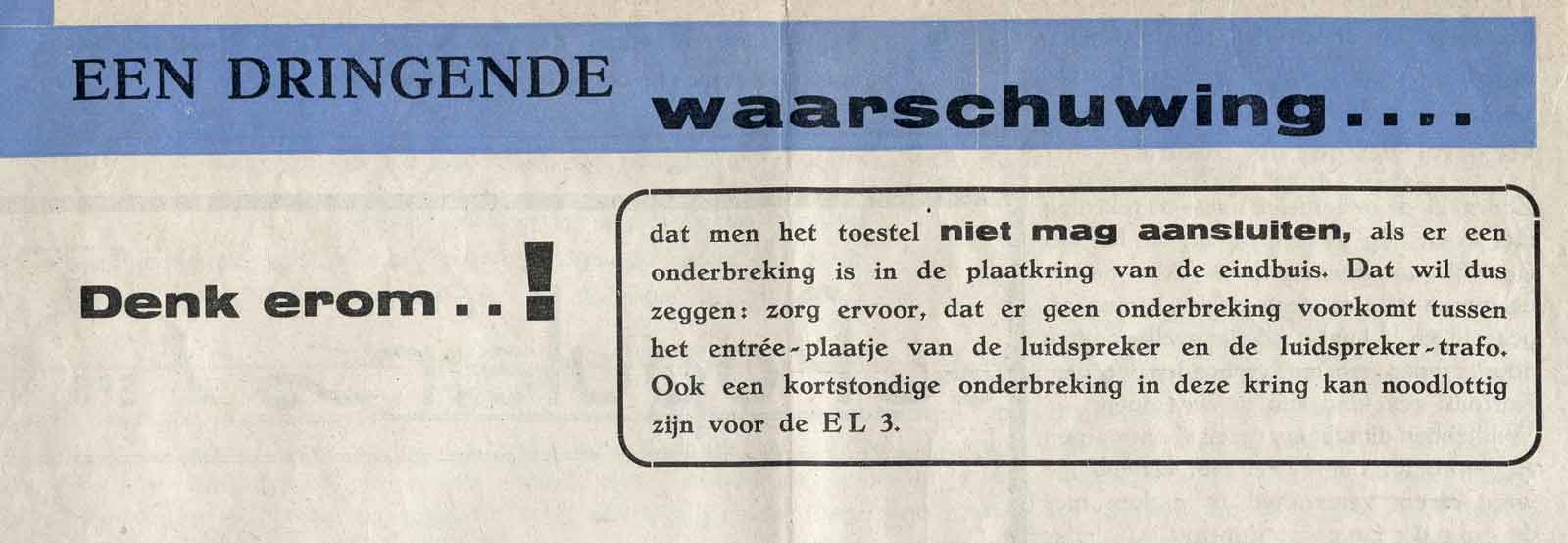

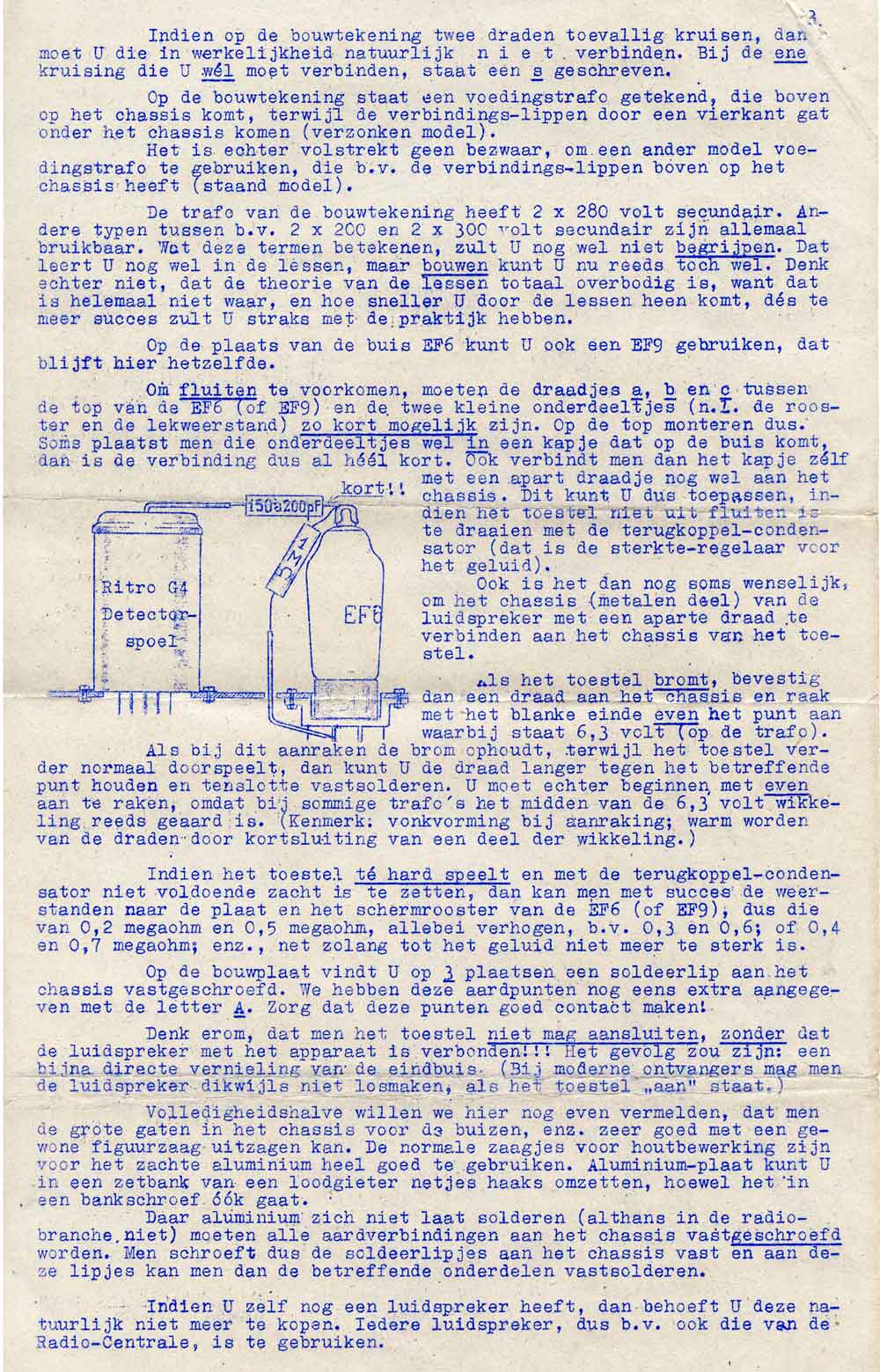

En een dringende waarschuwing !!!!!
Onderaanzicht met de bedrading. Rechts onder is de terugkoppel-condensator te zien.

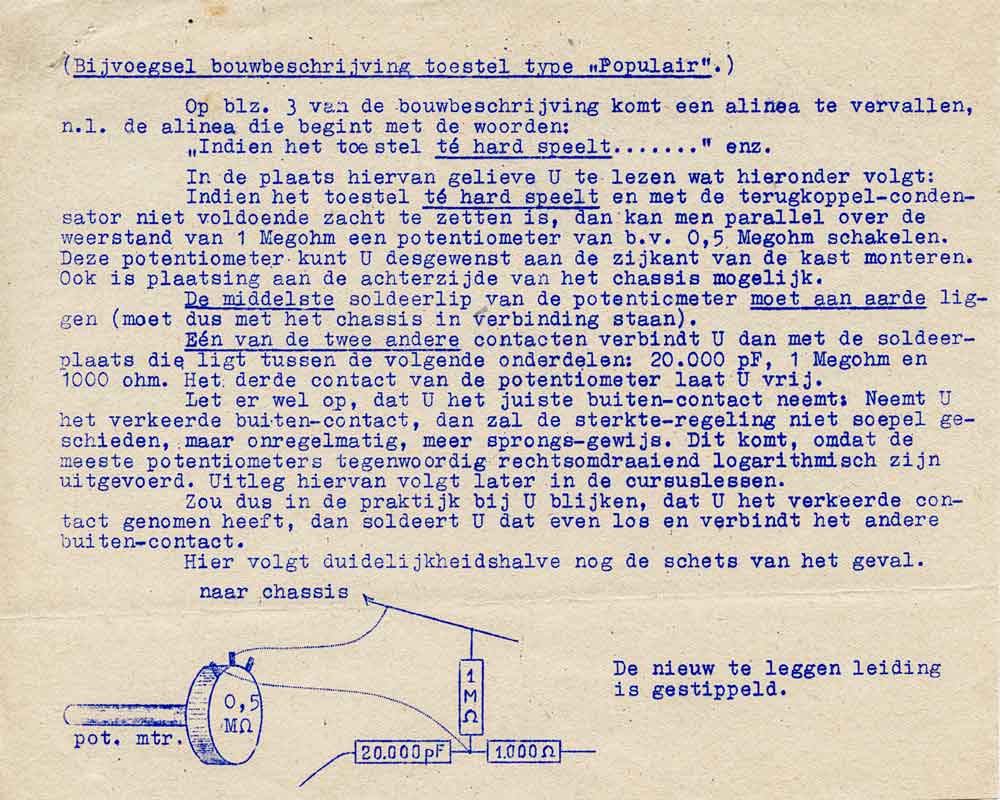

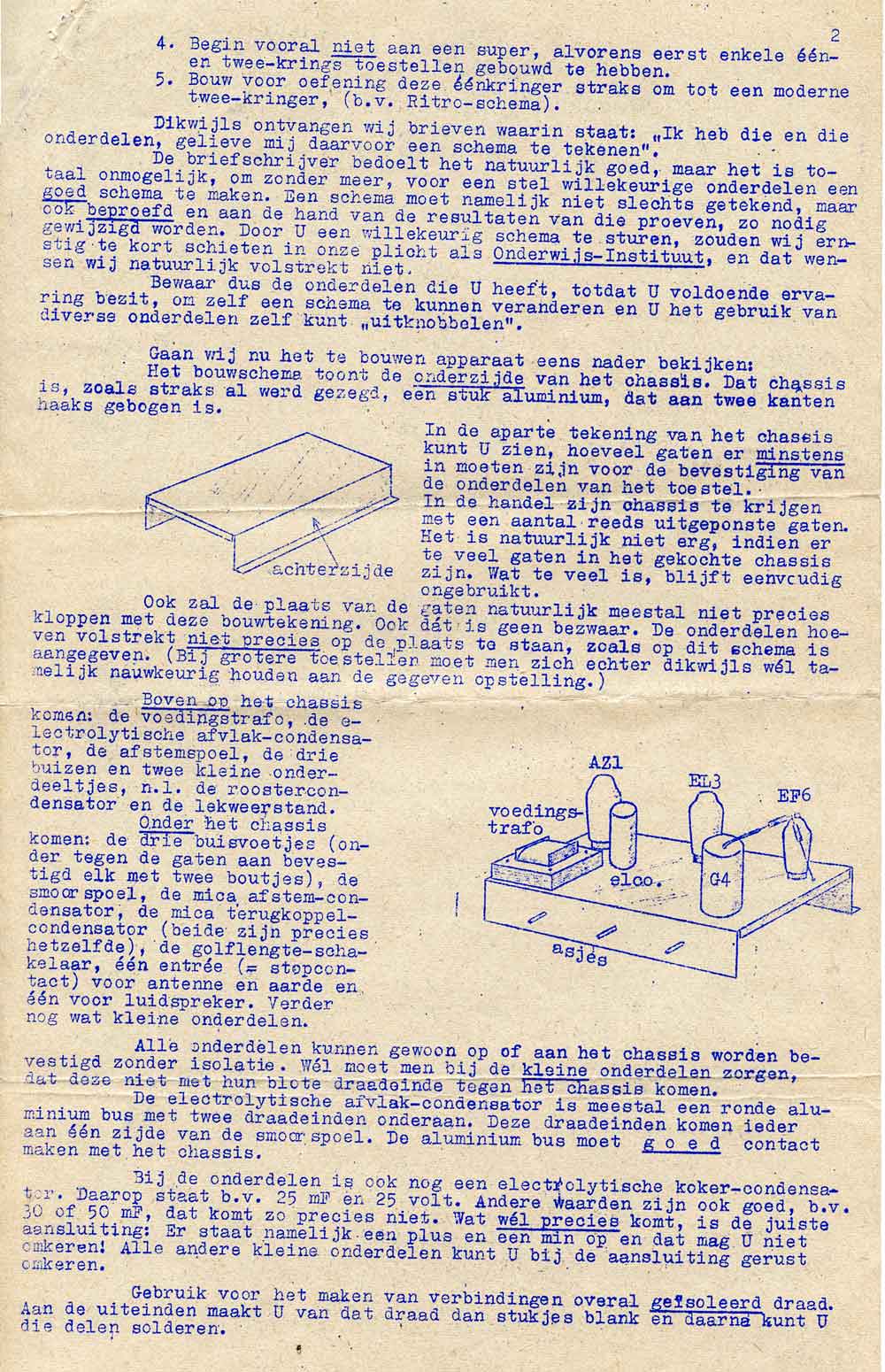

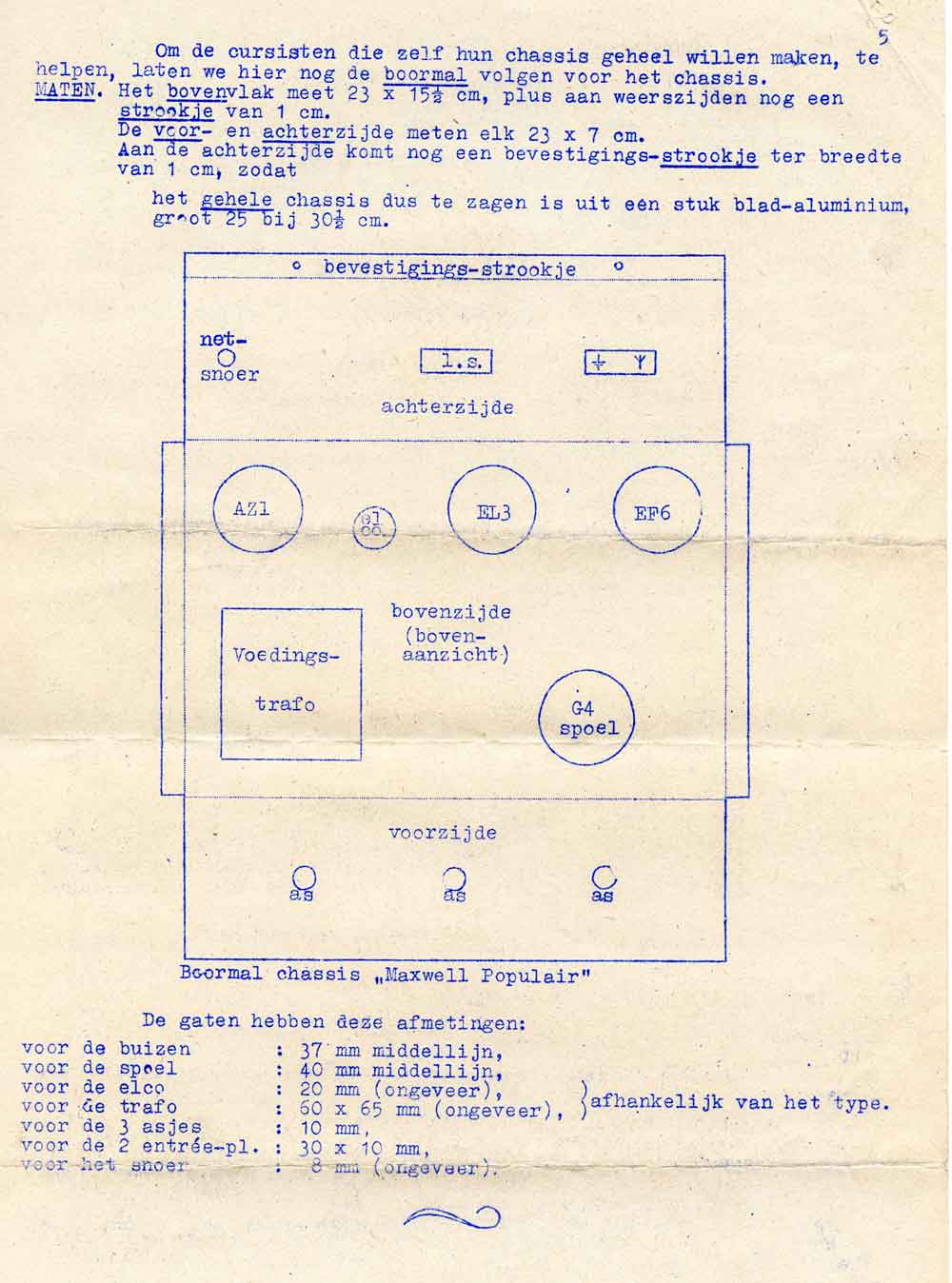

Hieronder is de eerste beschrijving van de "Populair" te zien, zoals die werd gepresenteerd in de lessen.

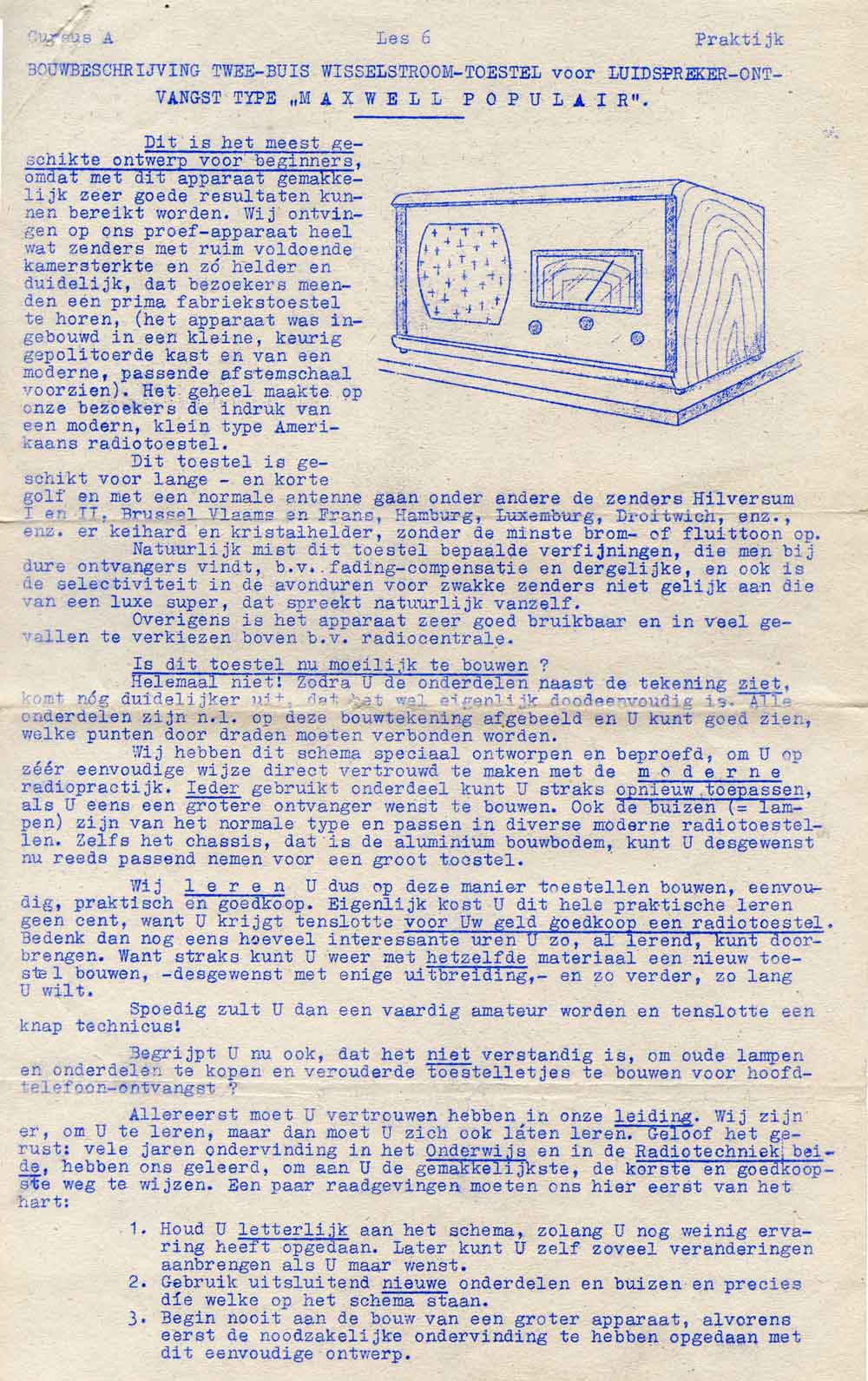

Bladzijde 1
Bladzijde 2.
Bladzijde 3.
Bladzijde 4.
Bladzijde 5.
Bladzijde 6.
Bladzijde 7.
