Deze Bouwplaat, ter beschikking gesteld door de heer Willy Diepenmaat (PA0WDH), toont ook een Mentor, maar dit is de Mentor 52, waarschijnlijk uit het jaar 1952. De plaat was redelijk beschadigd en erg lastig om te scannen, dus de kwaliteit is wat minder.
De Mentor zonder "52" zag er totaal anders uit, waarom Maxwell met de zelfde naam meerdere bouwsels maakt is niet duidelijk

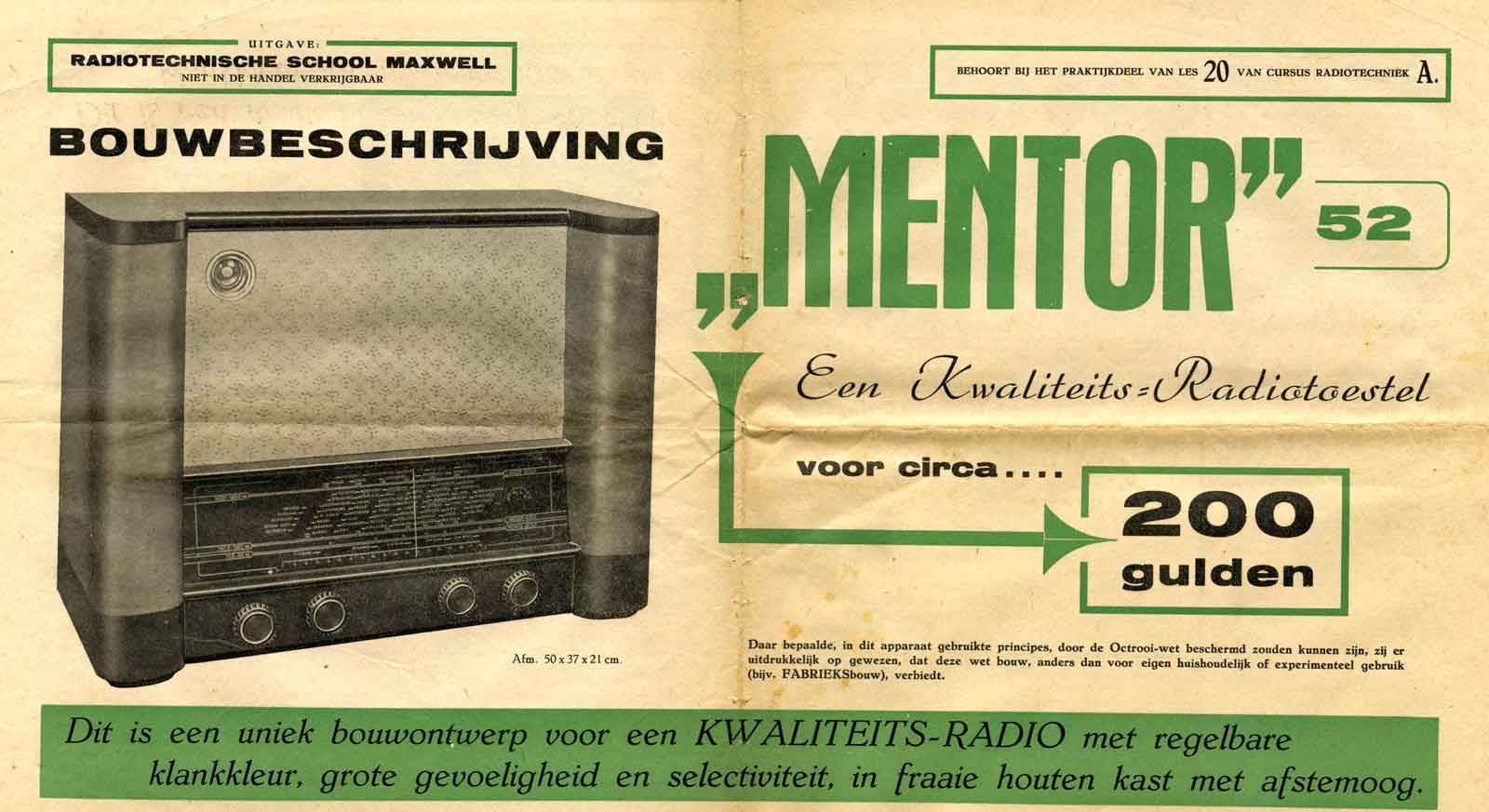

De titel van de bouwtekening en de prijs. Een rib uit je lijf in de vijftiger jaren.

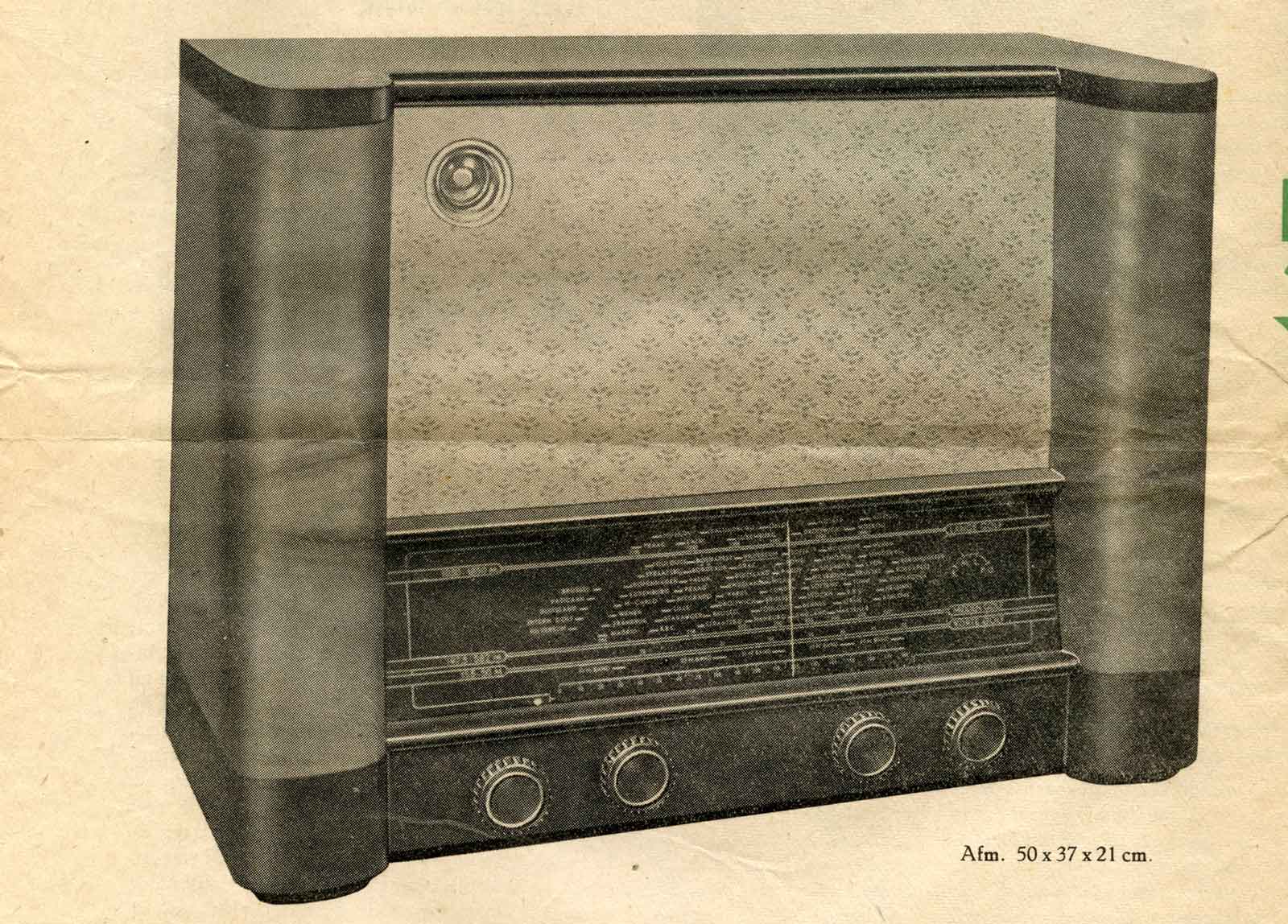

De voorzijde van de kast, die weer wat op een kast van de firma Kranenburg lijkt, de Elnora. Die lijkt dan weer op de Fidelio van Maxwell.

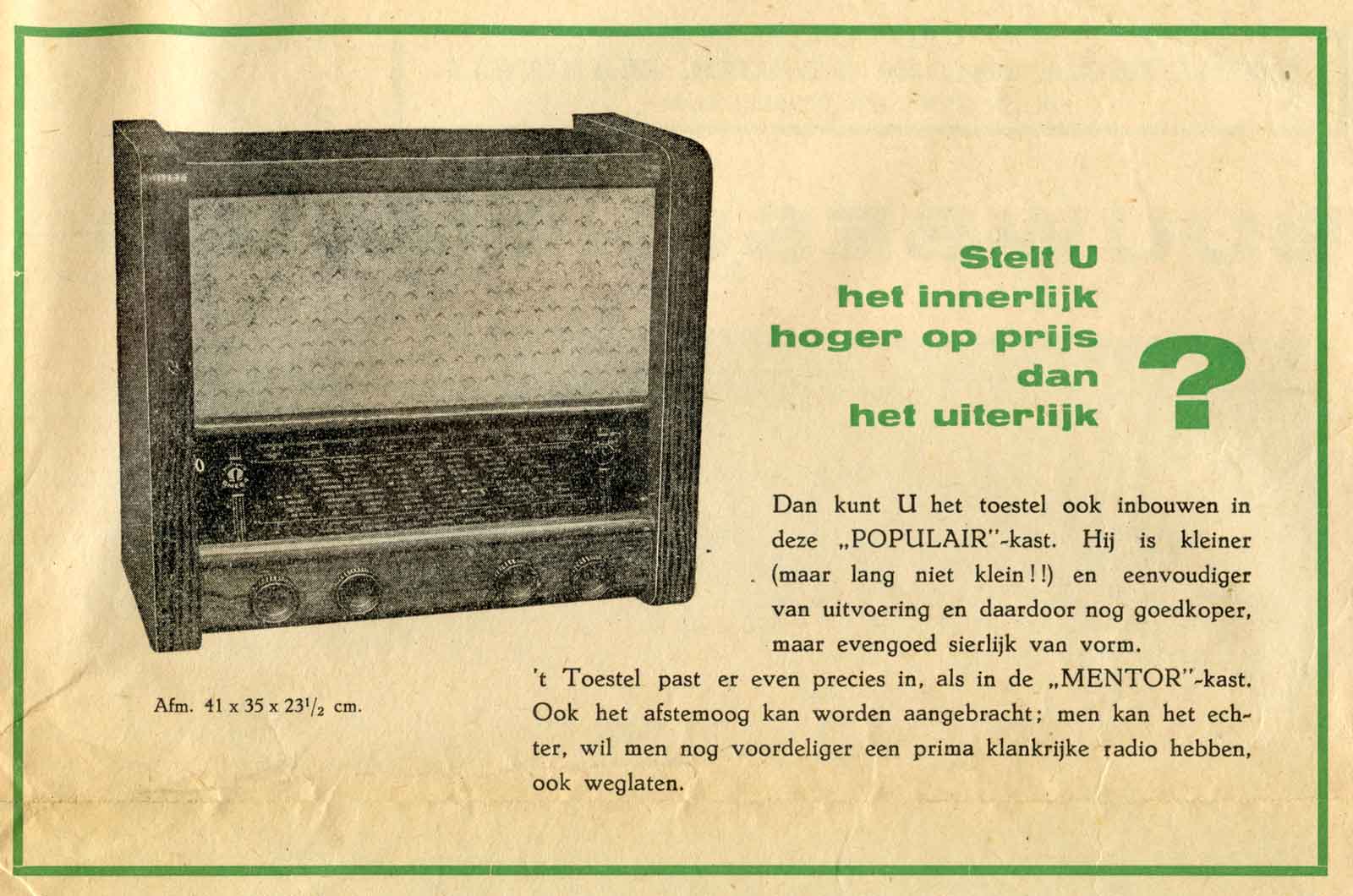

De inbouw in een andere kast.

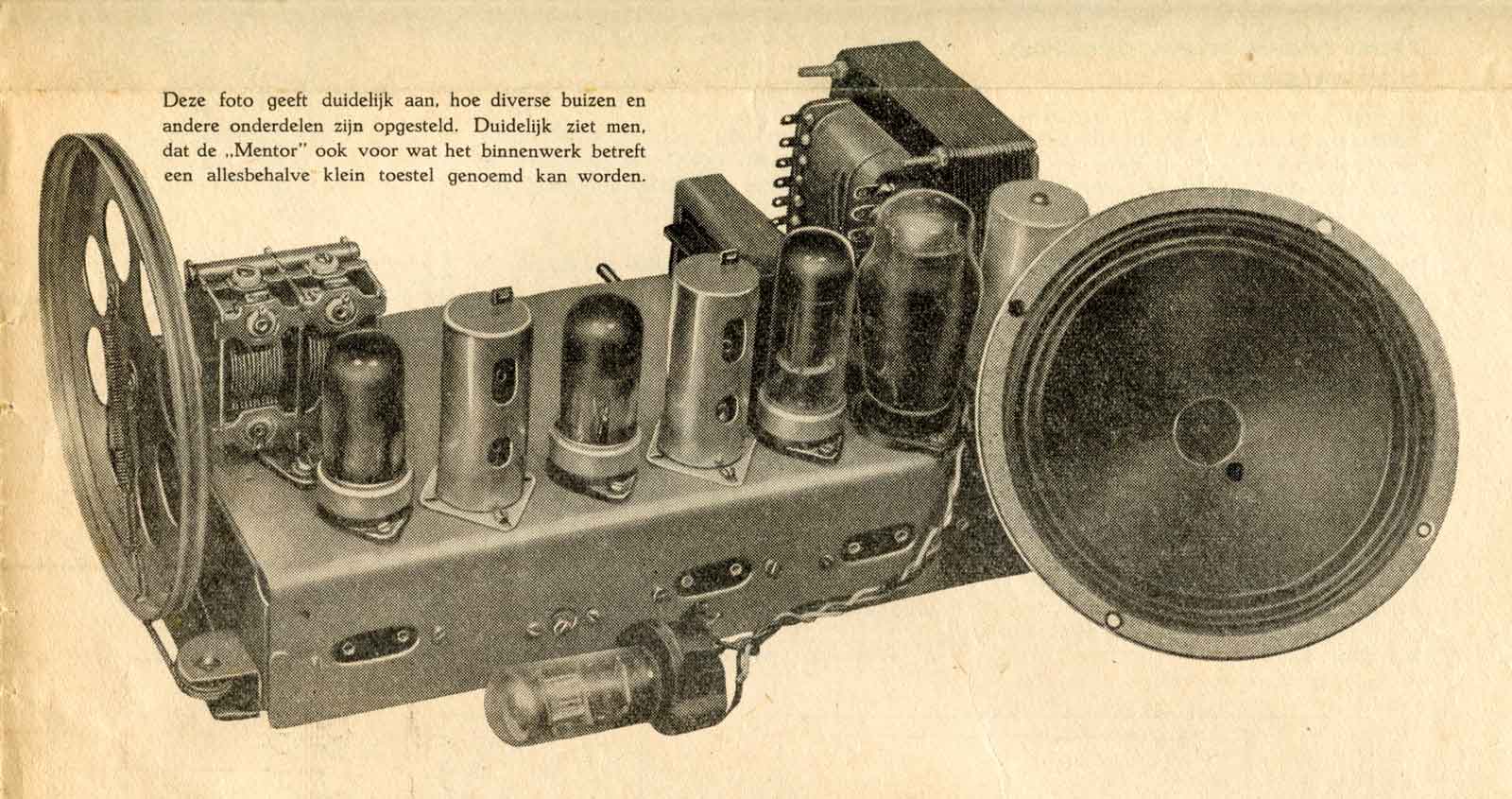

Een foto van de opbouw van de bovenkant.

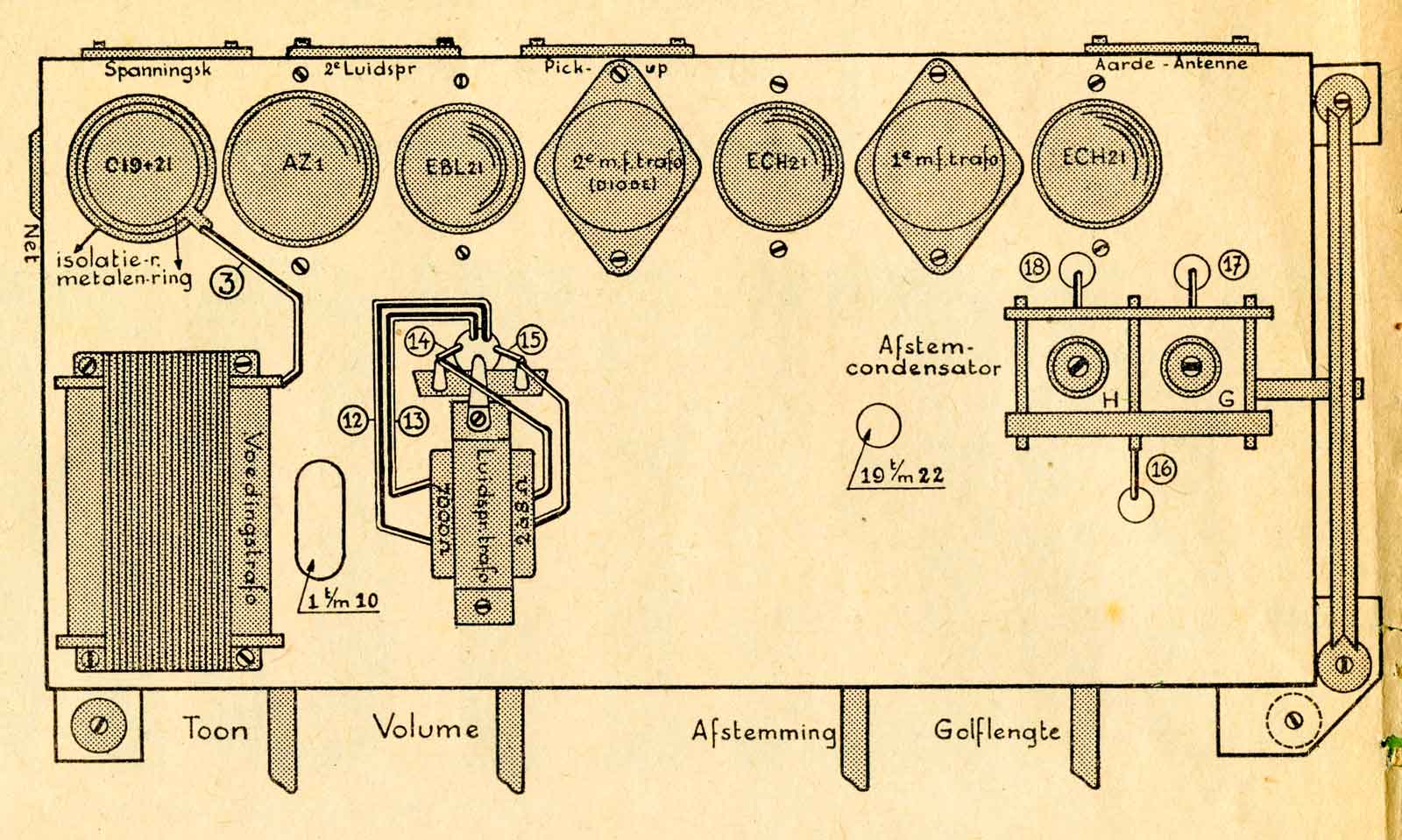

De getekende bovenbouw.

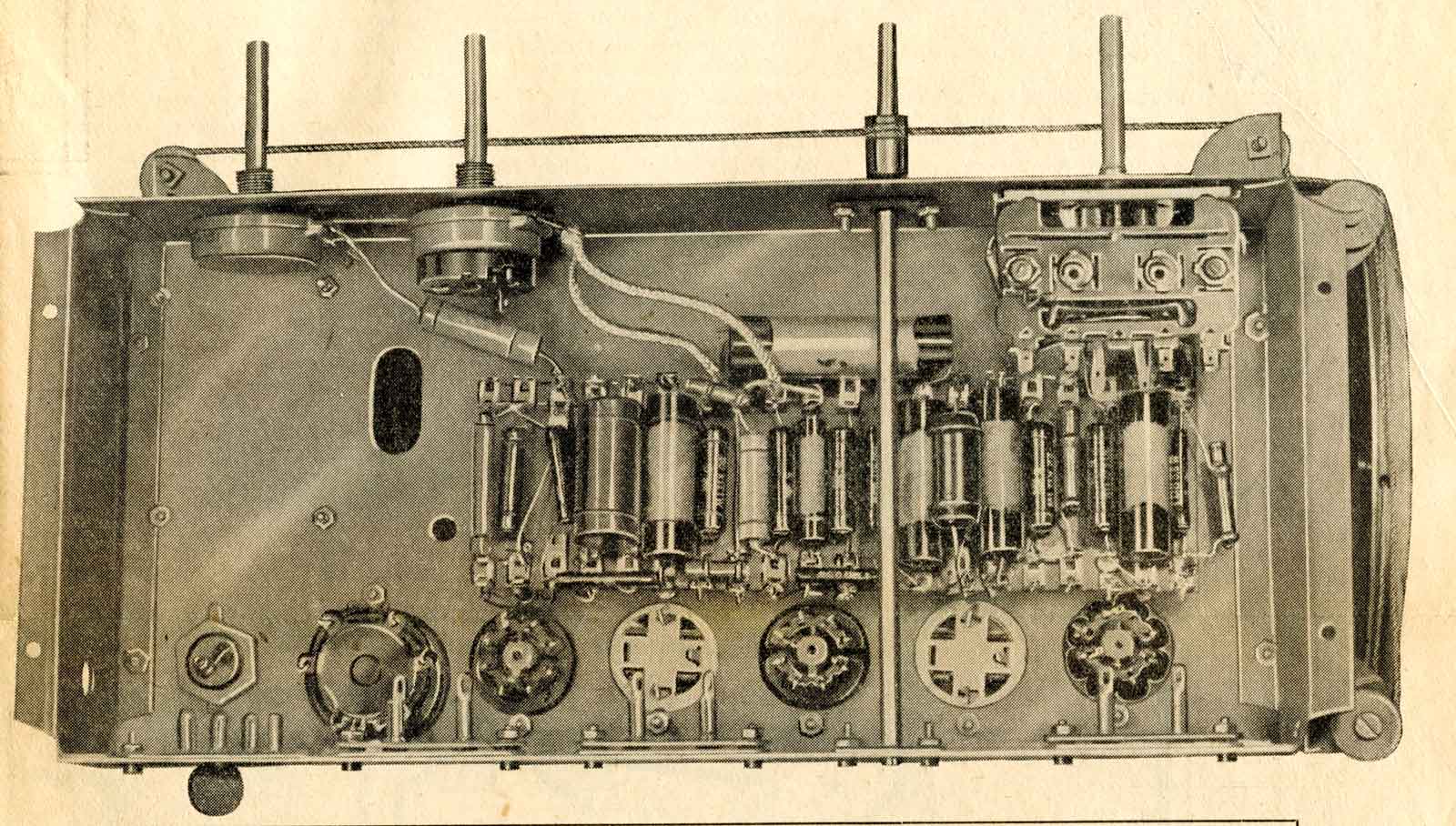

De onderkant.

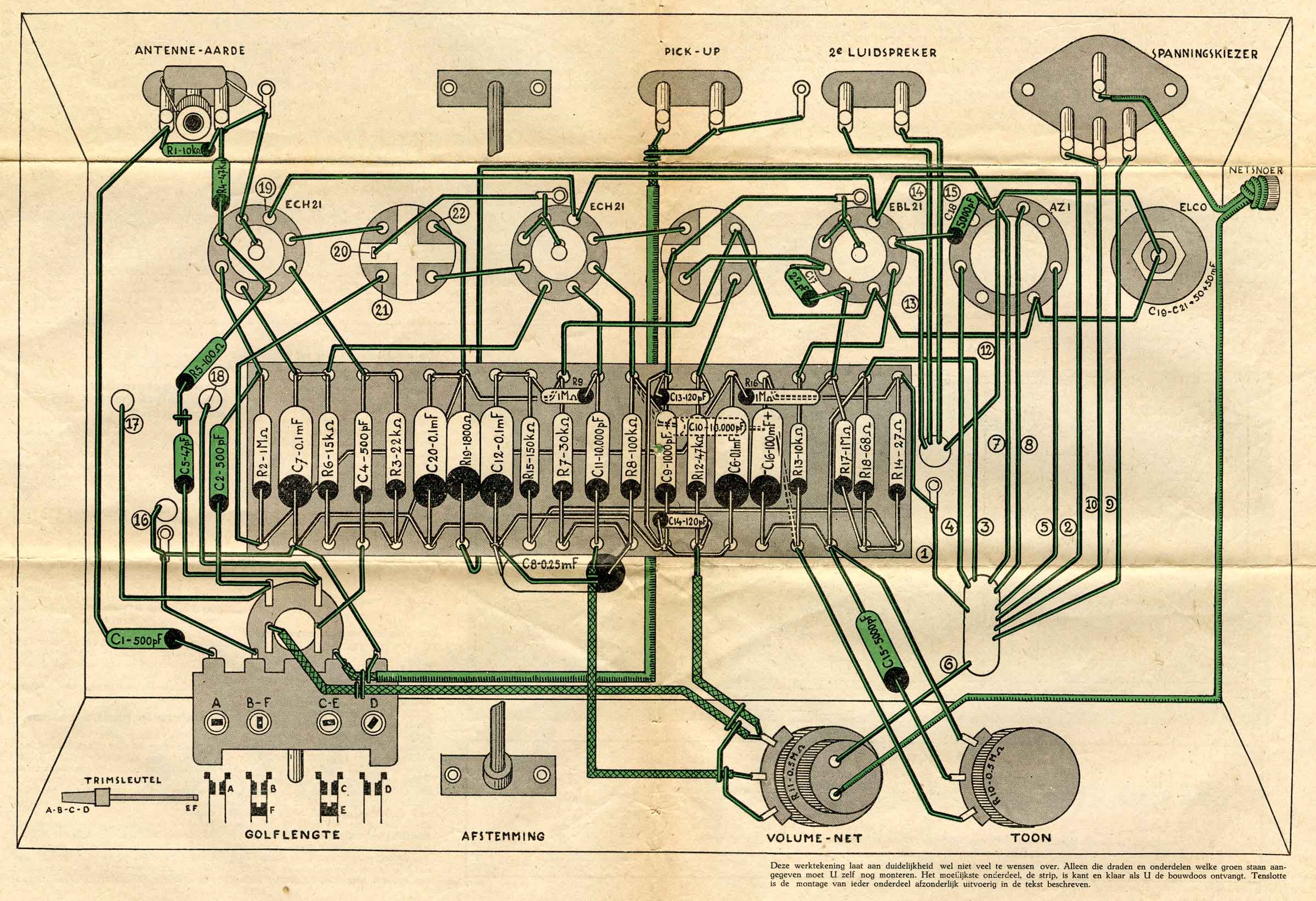

De getekende onderkant, het schema is in de hitte van de opbouw wat verkleurd.

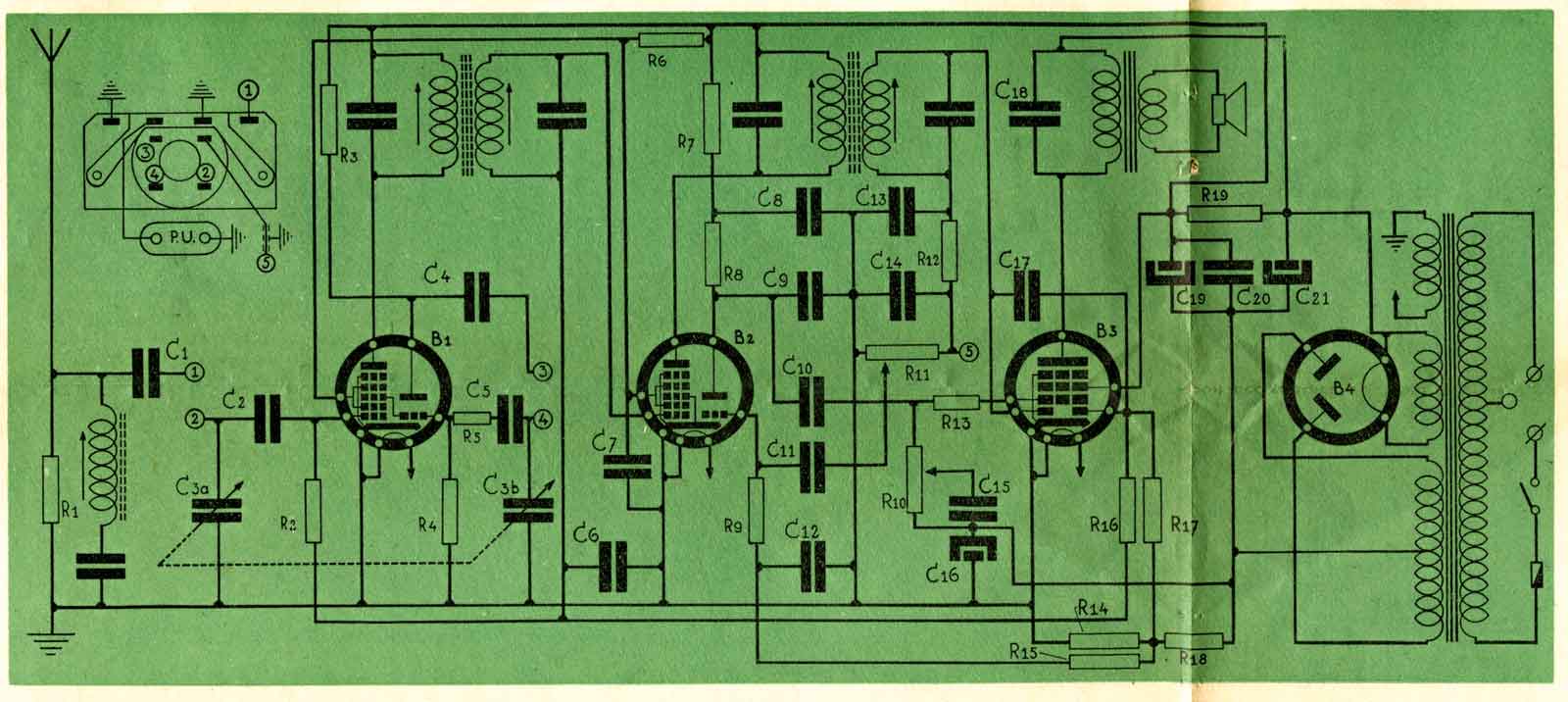

Het schema van dit mooie apparaat. Toch mankeert er wat aan, op alle tekeningen van deze ontvanger staat een afstemoog vermeld, een EM4.
Ik kan hem echter niet ontdekken op het schema. In de tekst wordt echter melding gemaakt hoe deze buis aan te sluiten.

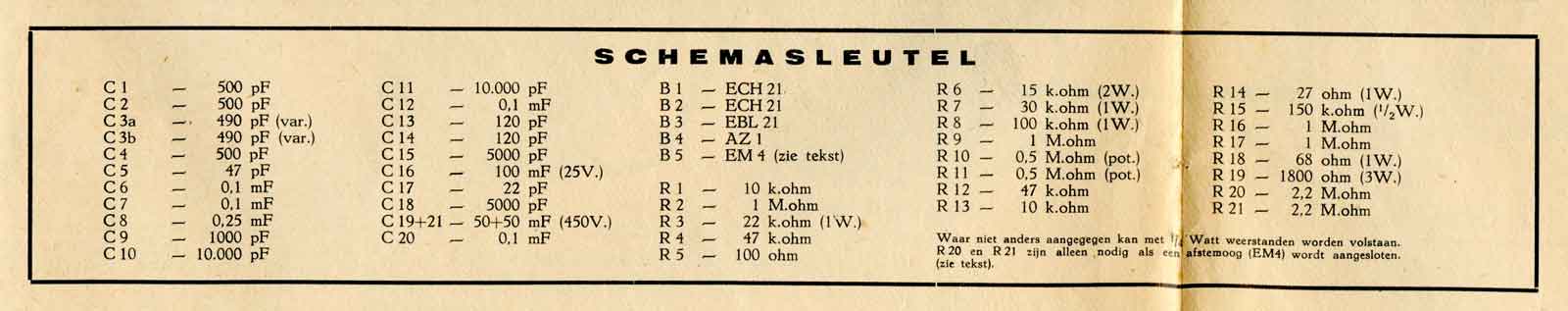

Natuurlijk hoort daar een schemasleutel bij.

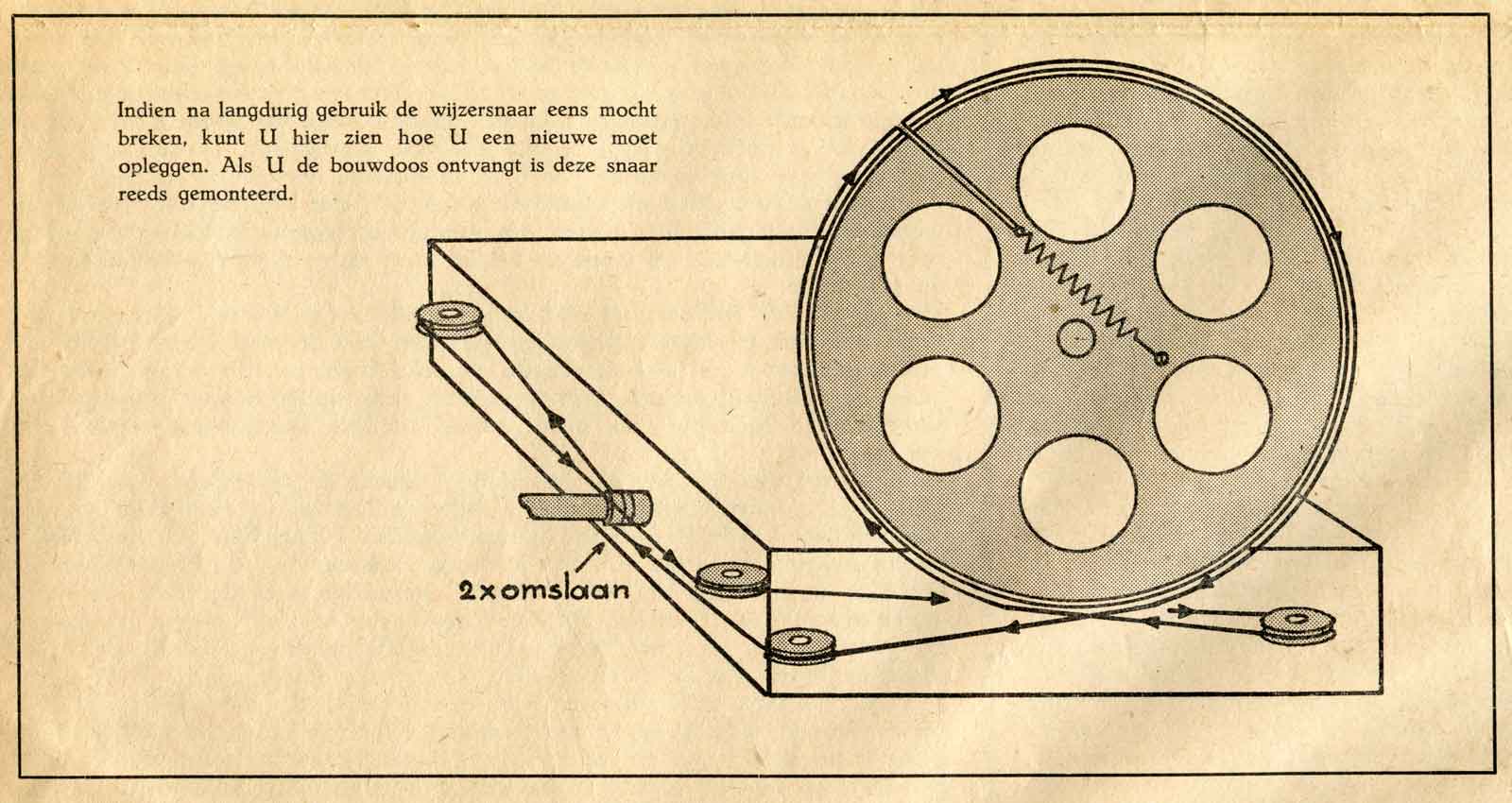

En mocht het touwtje knappen, hier een overzicht hoe het weer opgetuigd moet worden.
