Na de presentatie van een prachtige Pupil-replica heeft Erik Middag nu heel veel werk gemaakt van de replica van een Padvinder.
Het resultaat zier er prachtig uit en Erik heeft ook nog wat afbeeldingen toegevoegd over het namaken van een anodebatterij.
De beelden worden zo hier en daar nog van commentaar voorzien.

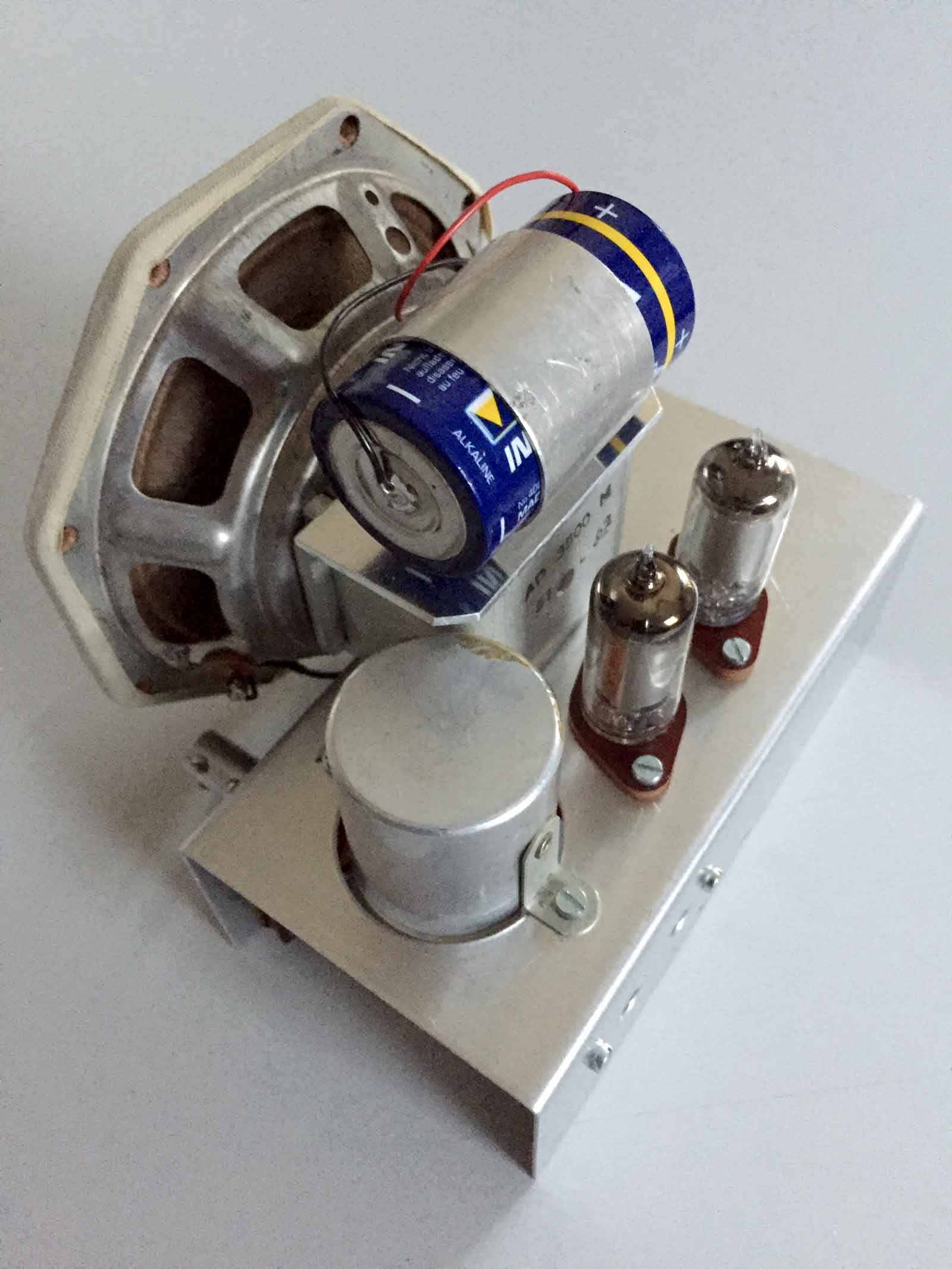

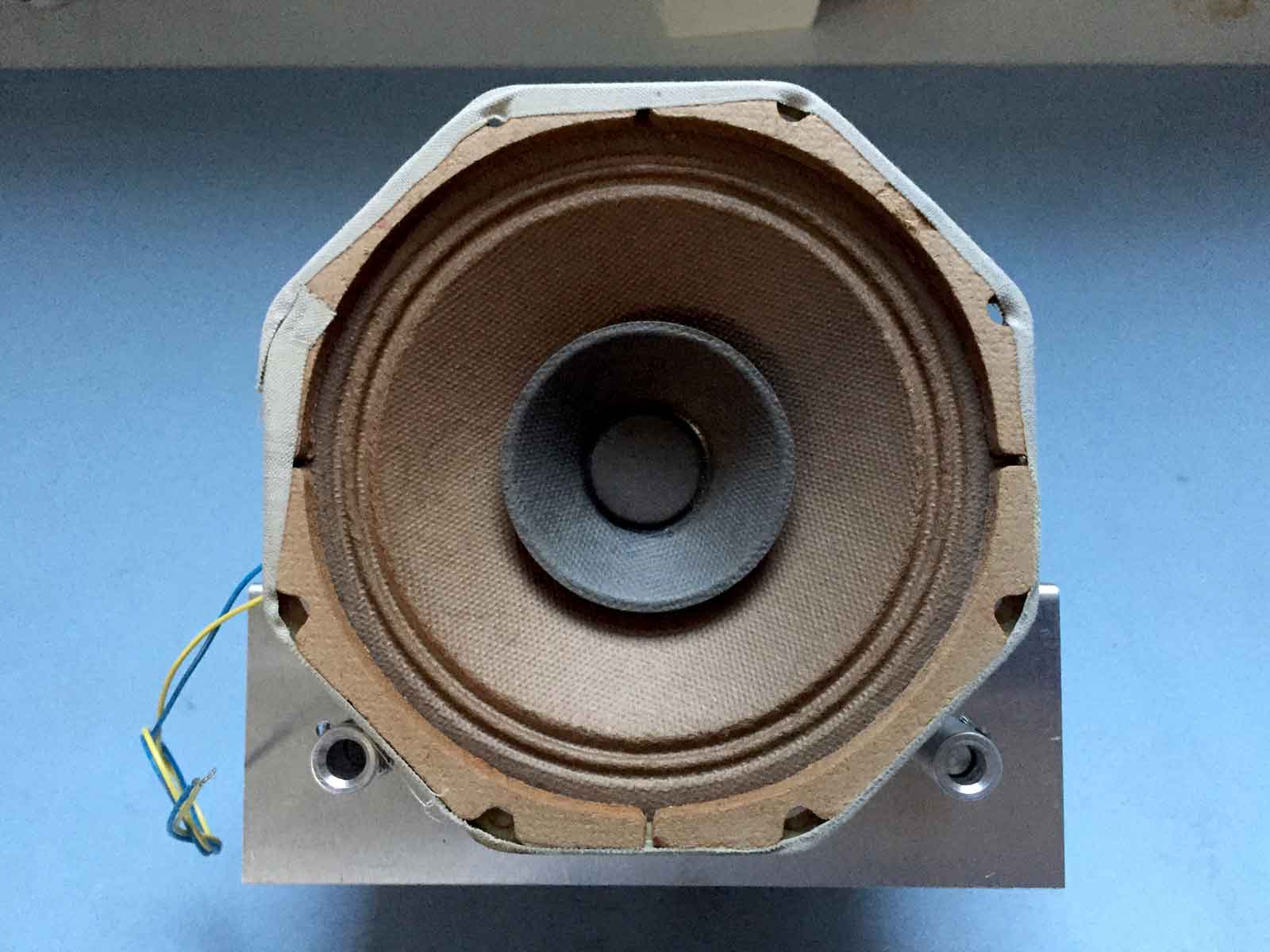

De luidspreker gemonteerd op het chassis. De beide assen van afstemming en terugkoppeling zijn voorzien van koppelstukjes om de assen te kunnen verlengen.

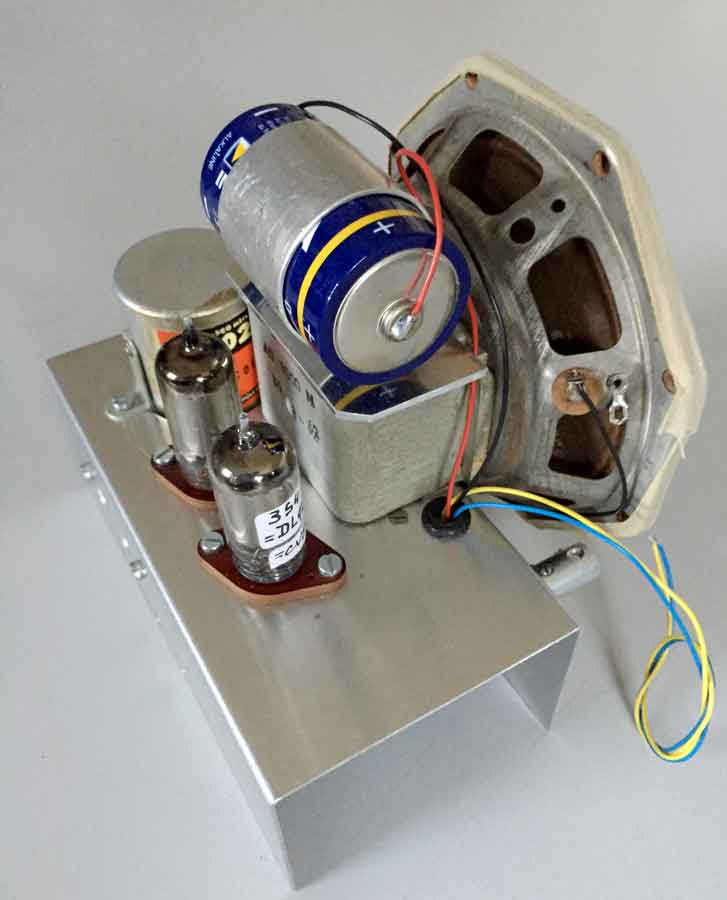

Het geheel met de gloeispanningsbatterij op de rug van de luidspreker.
De "402"-spoel keurig in een gat in het chassis.

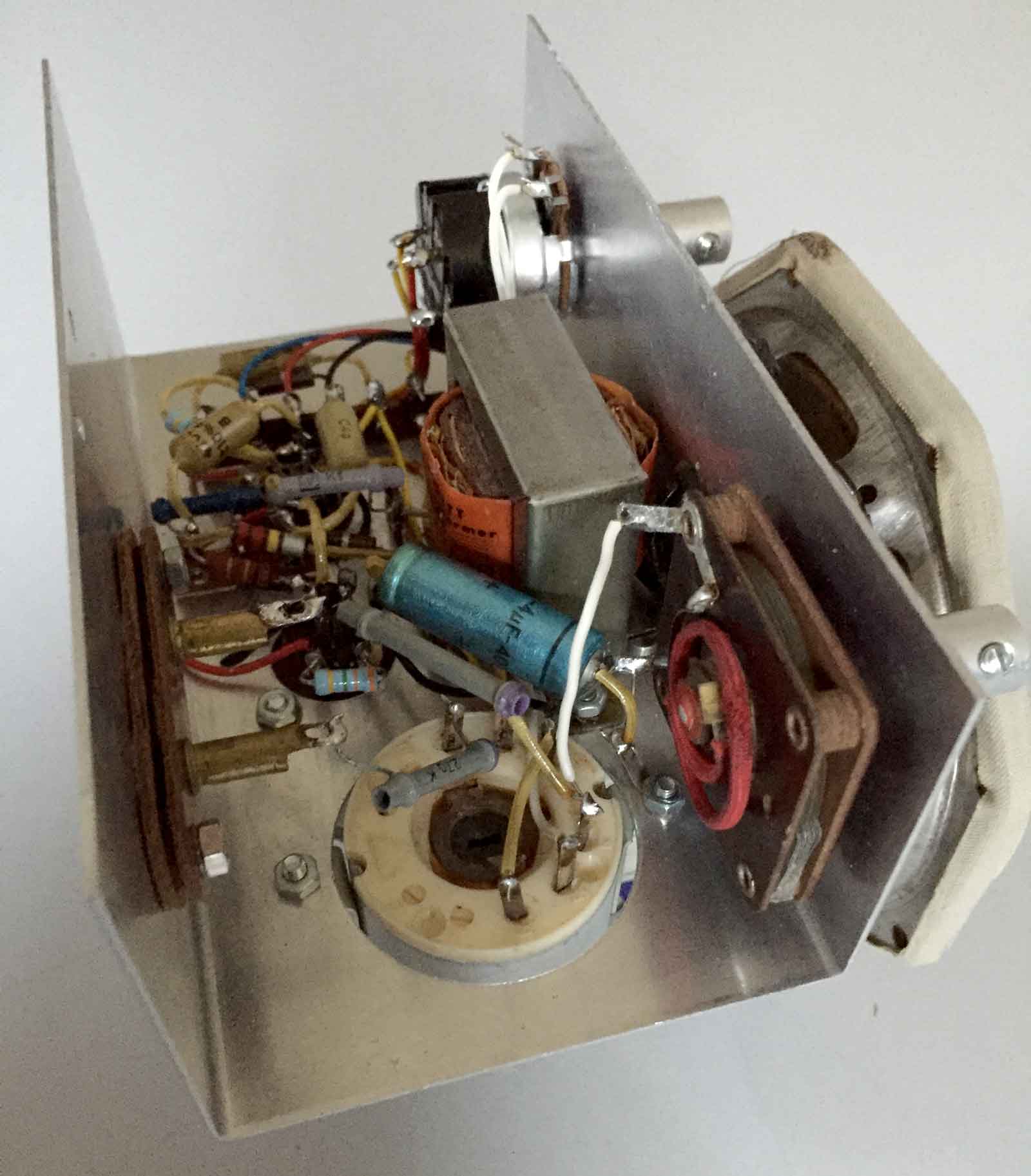

Onderaanzicht met op de voorgrond de afstemspoel en de mica afstemcondensator.

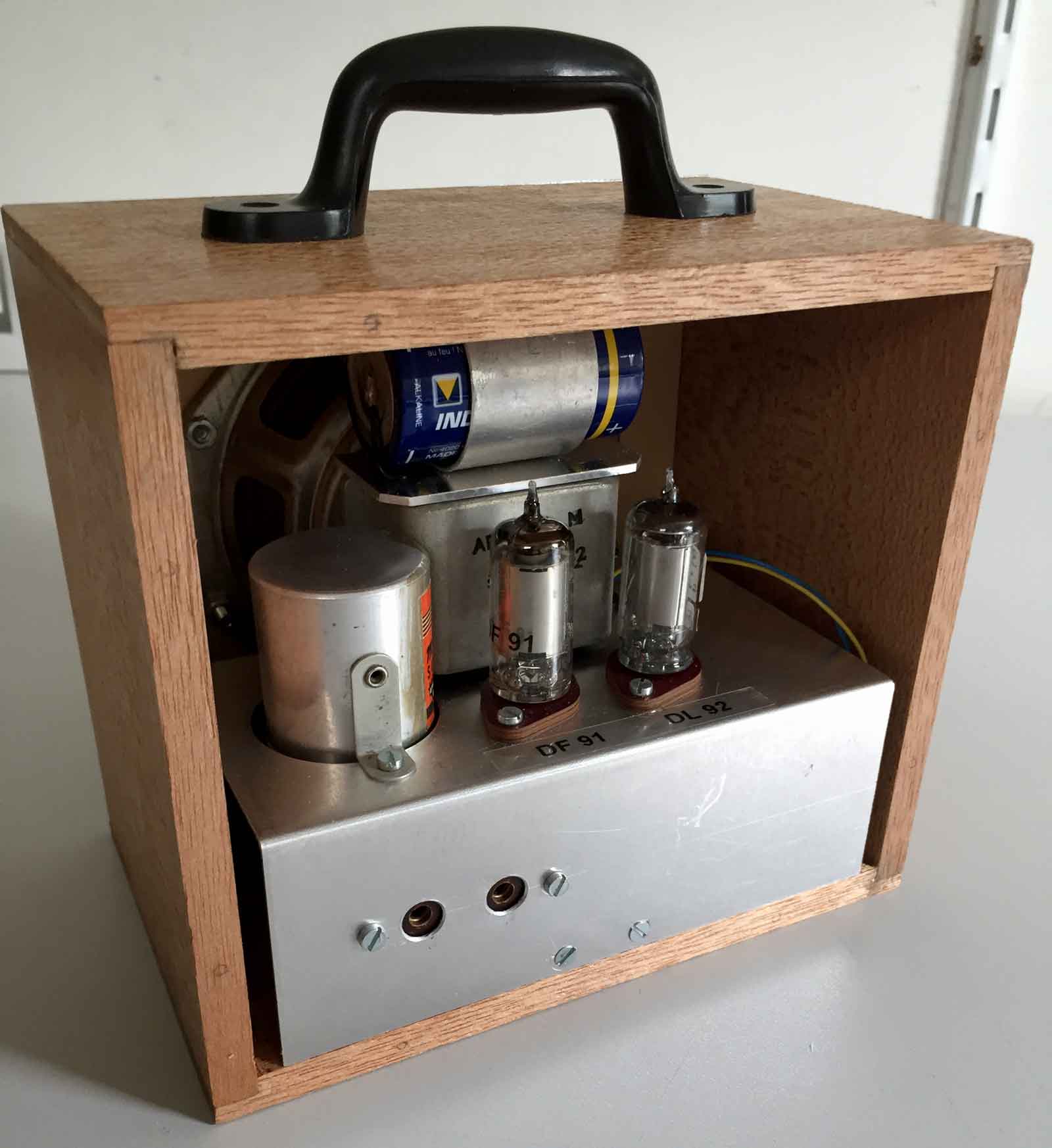

Het geheel in een houten kastje gebouwd, de twee schroefjes onder in het midden dienen voor de bevestiging van het chassis aan de kast.
Het front met een wat rommelig luidsprekerdoekje dat later vervangen is door een beter exemplaar.
Links de aansluit bussen voor antenne en aarde.

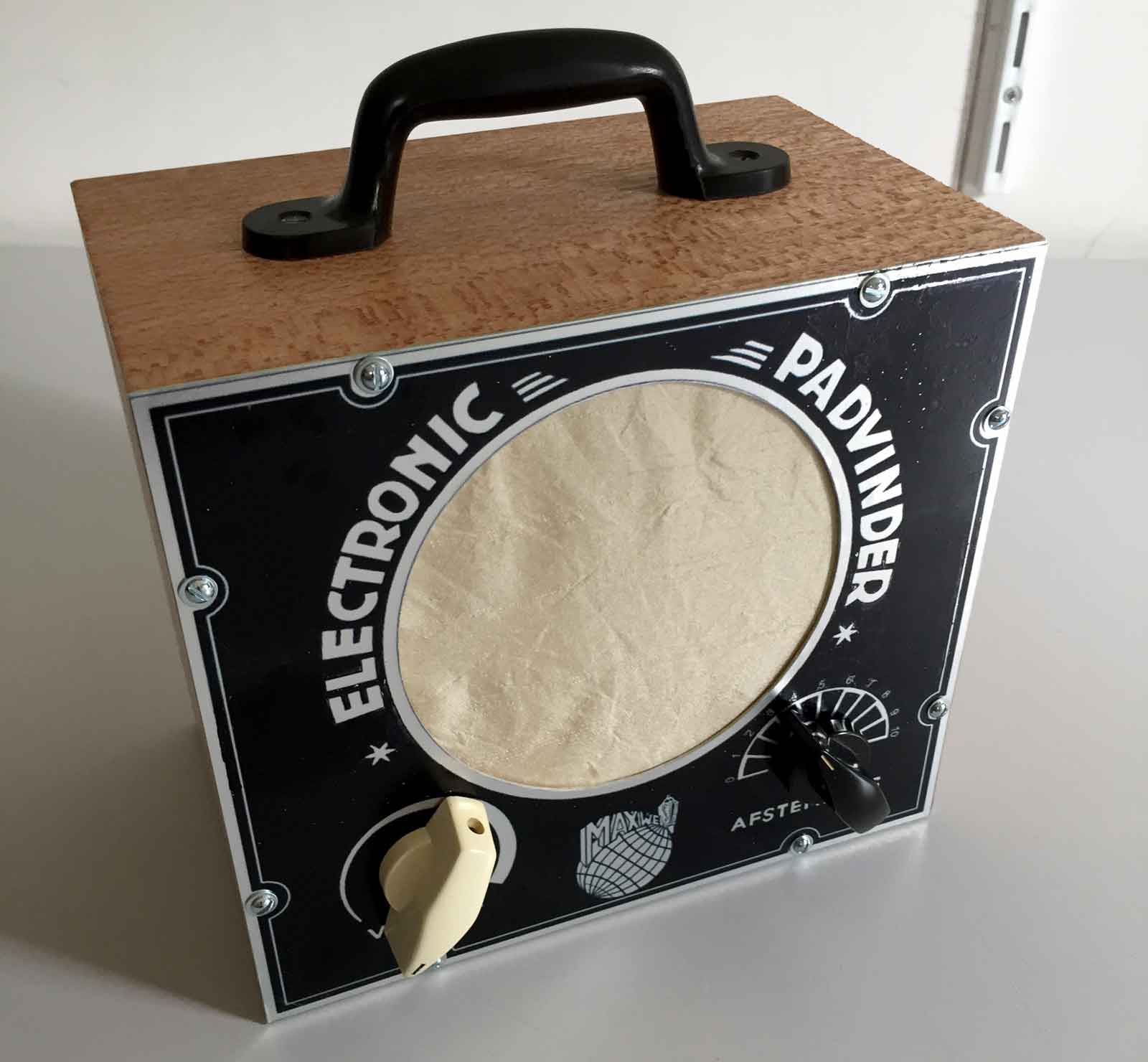

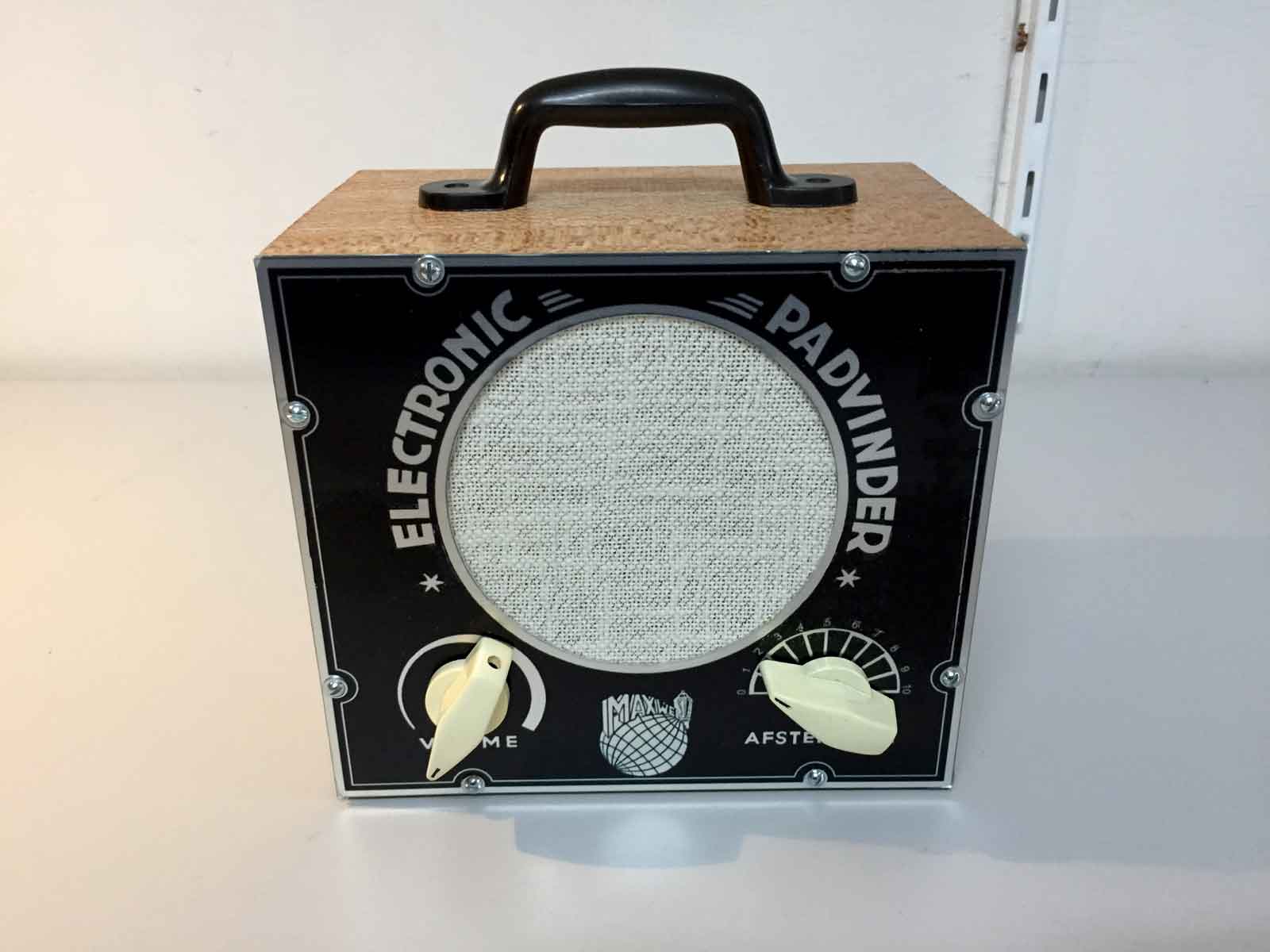

Vooraanzicht met een nieuw luidsprekerdoekje.

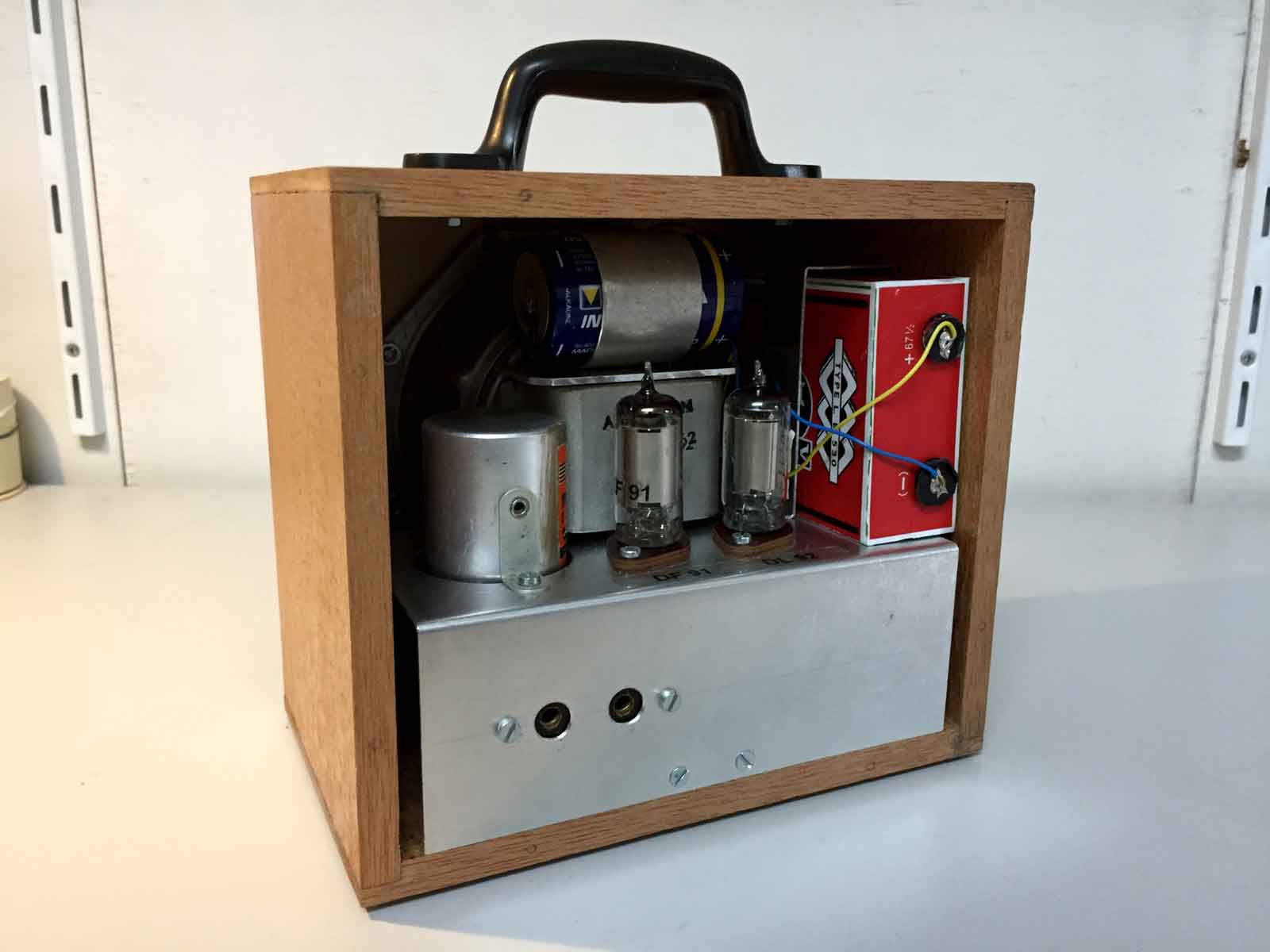

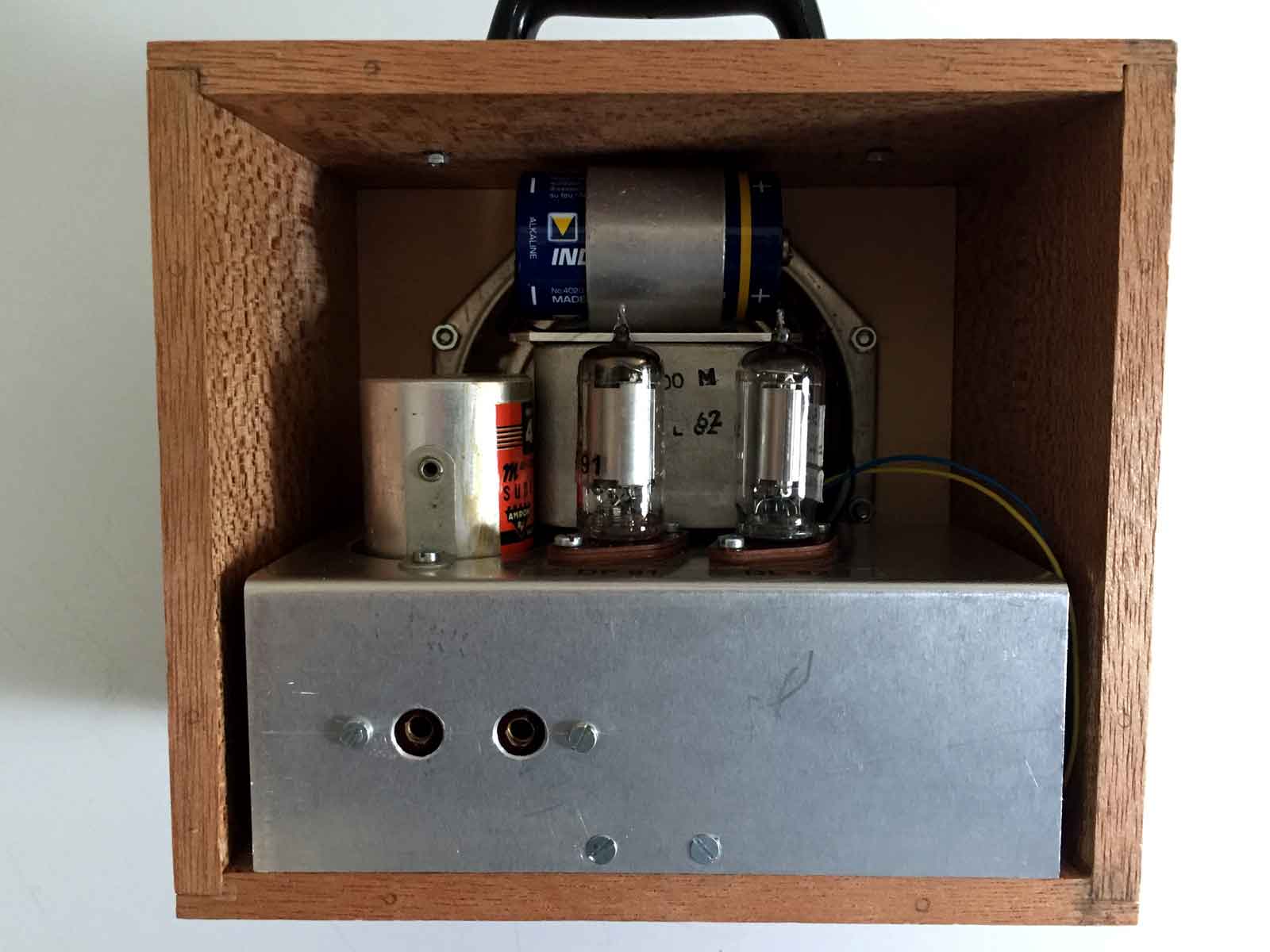

De anodebatterij ook op zijn plek.

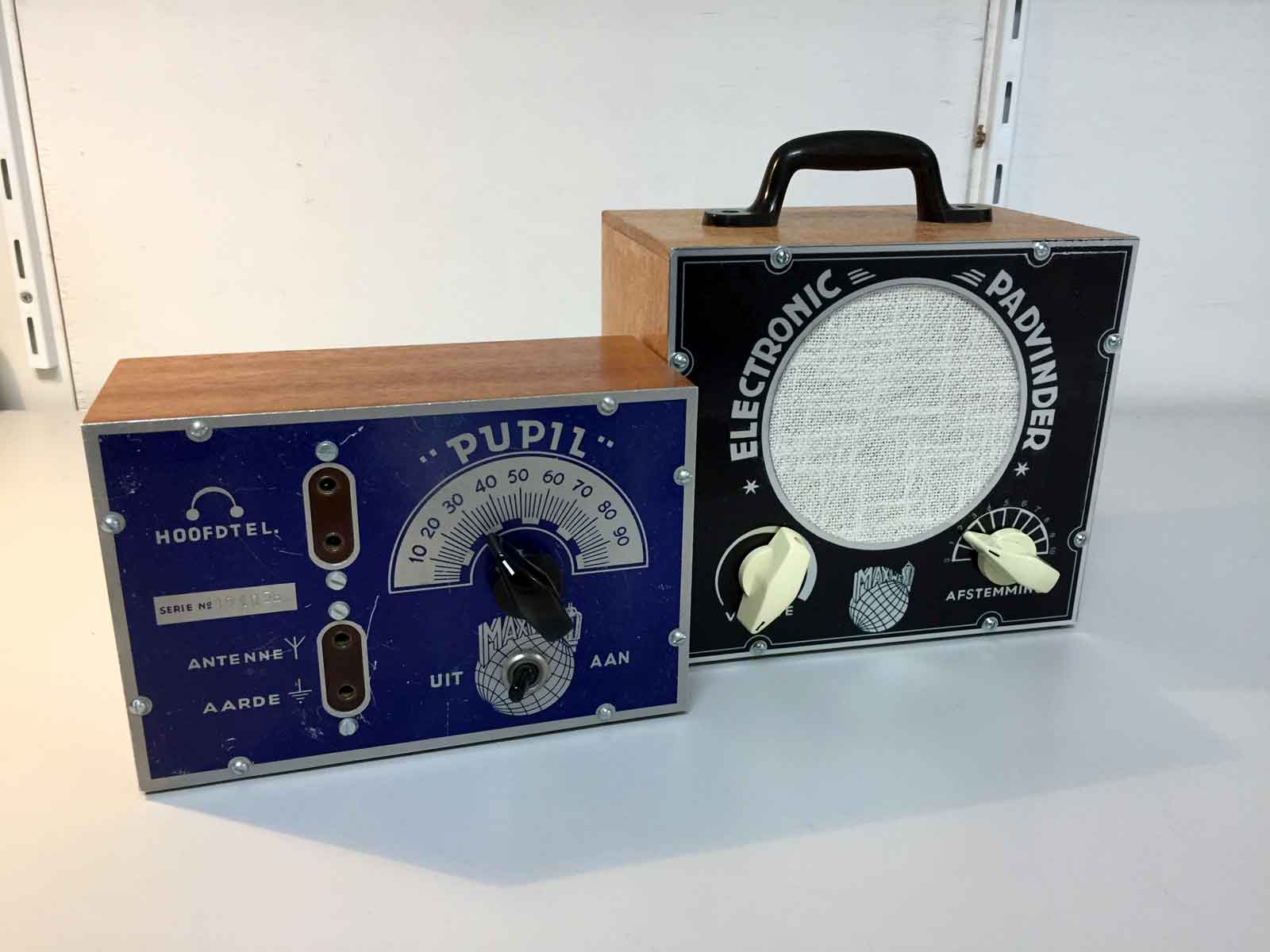

De beide Maxwell bouwdozen, Erik heeft ook een blauwe Pupil !!!

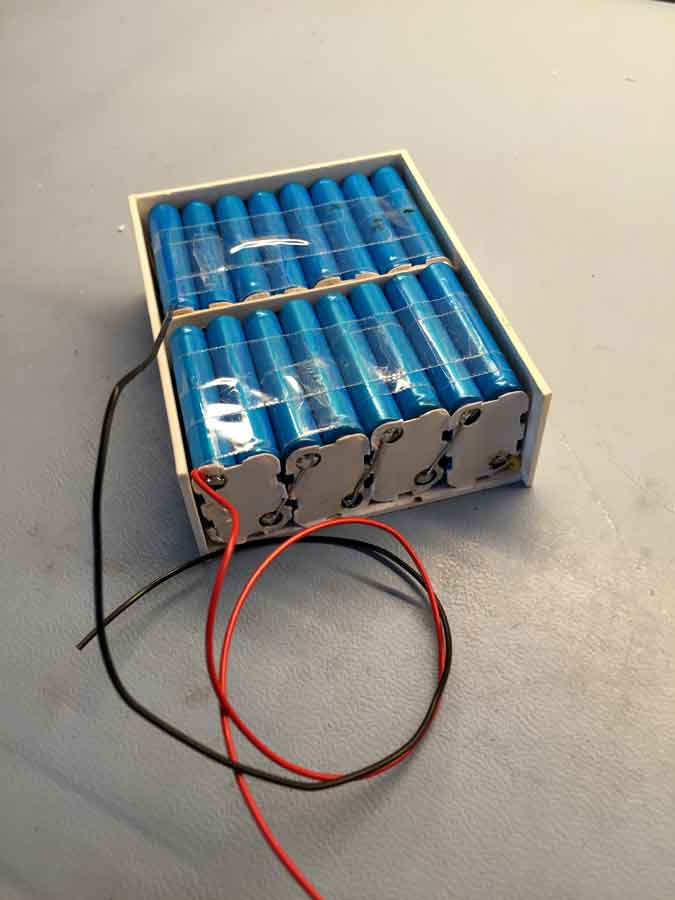

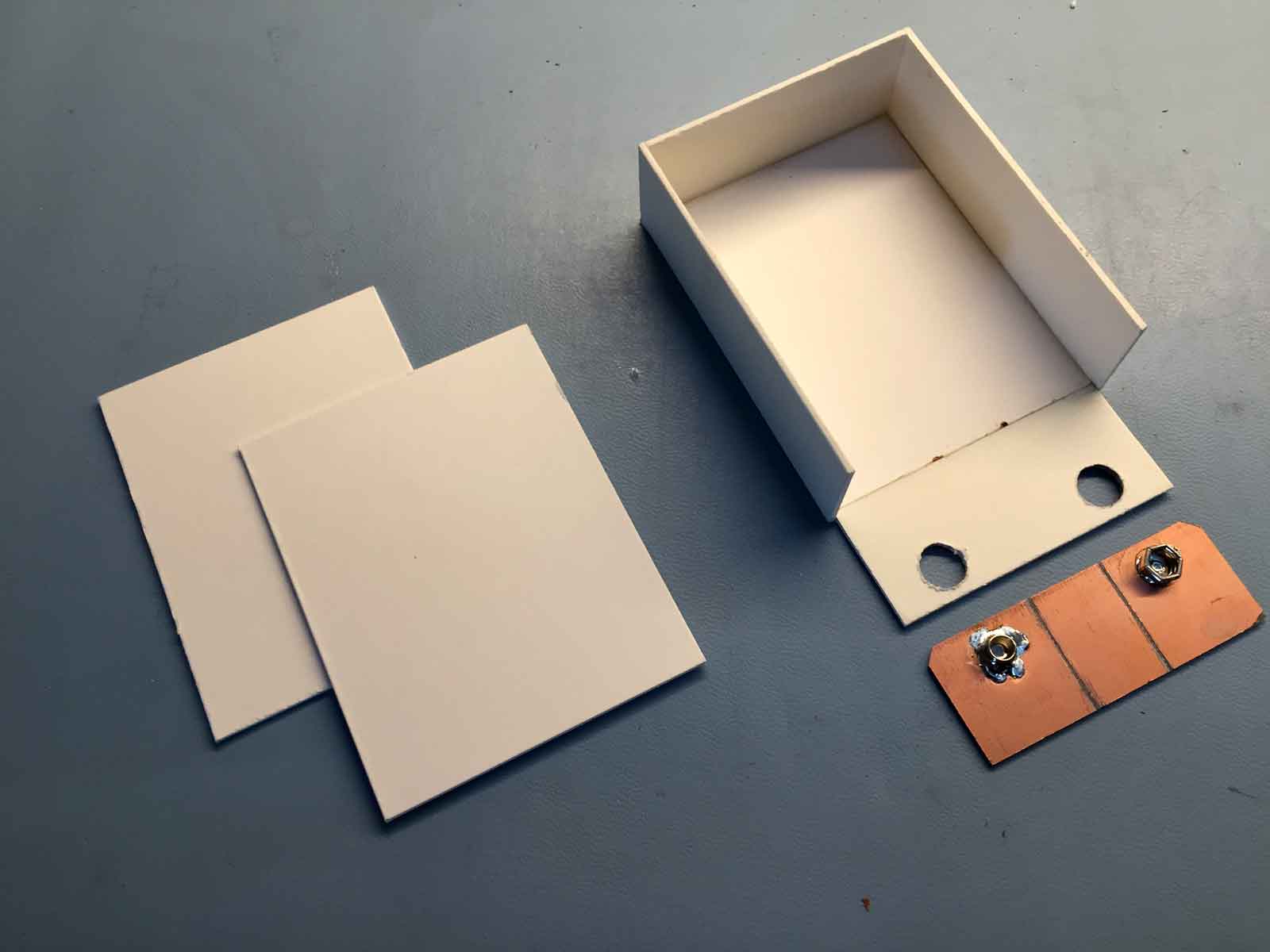

De fabrikage van de anodebatterij.
De batterijen zijn gemaakt van IKEA, waar men zich nu afvraagt waar de enorme belangstelling hiervoor in het filiaal Hengelo vandaan komt.
Het geheel nu ook aangesloten op de beide drukkers.

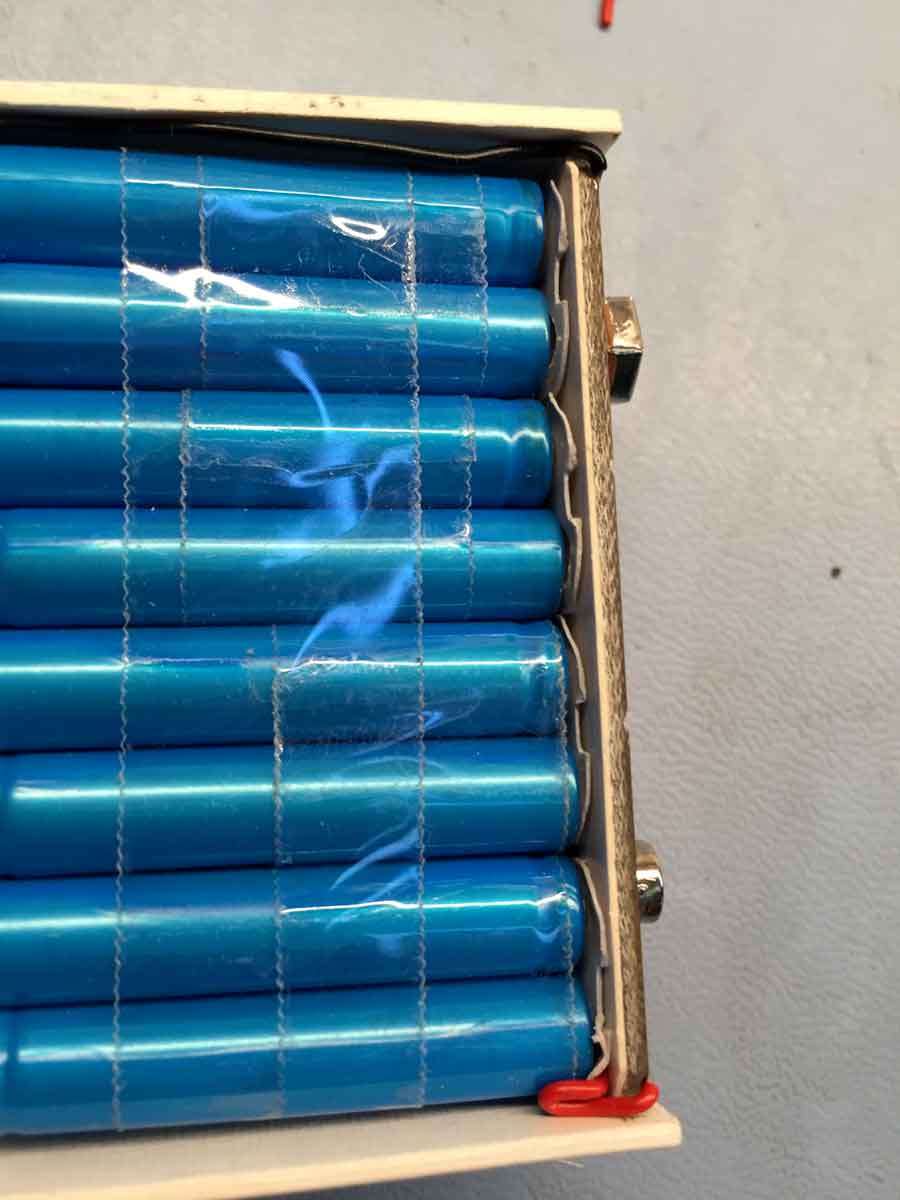

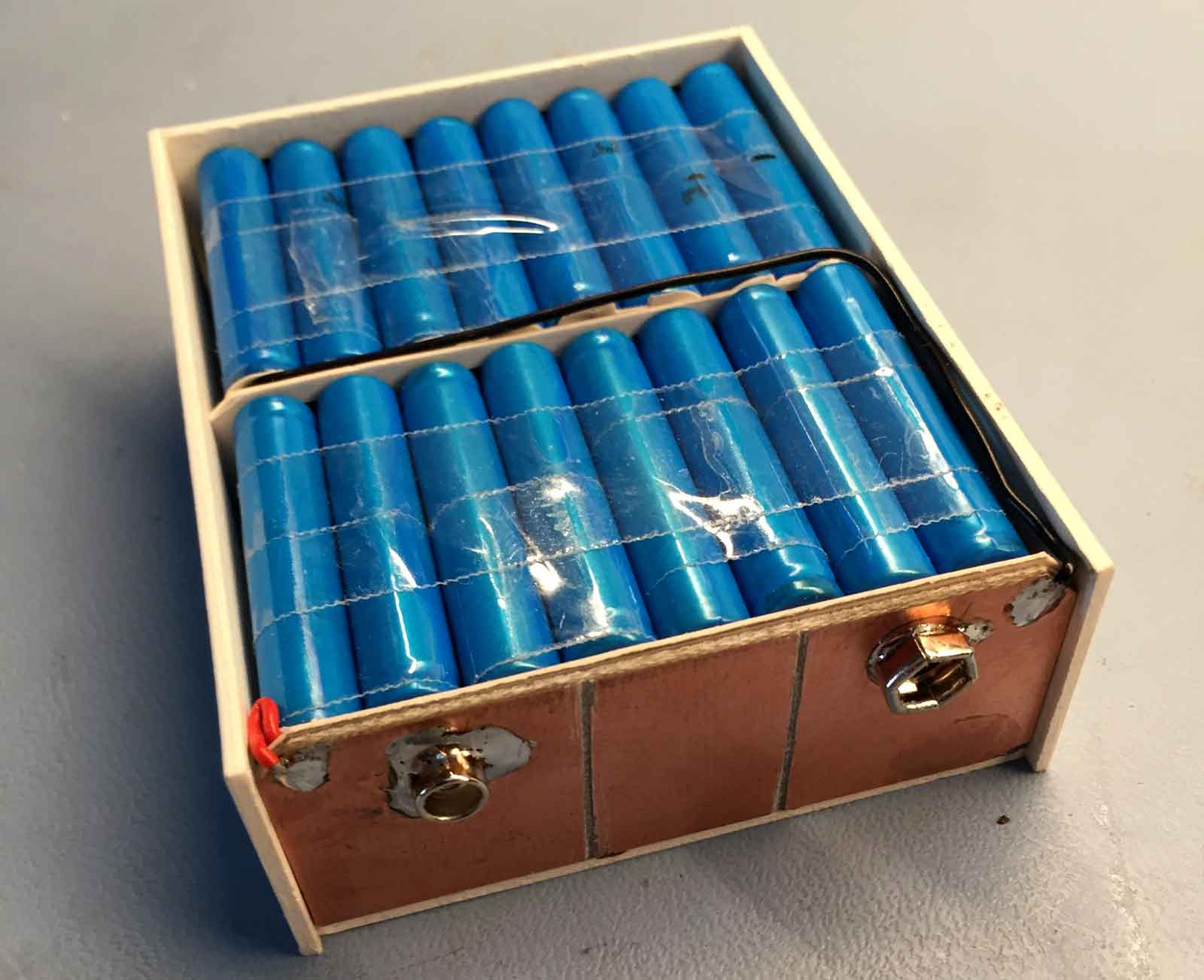

Nog een detail van de batterijen.

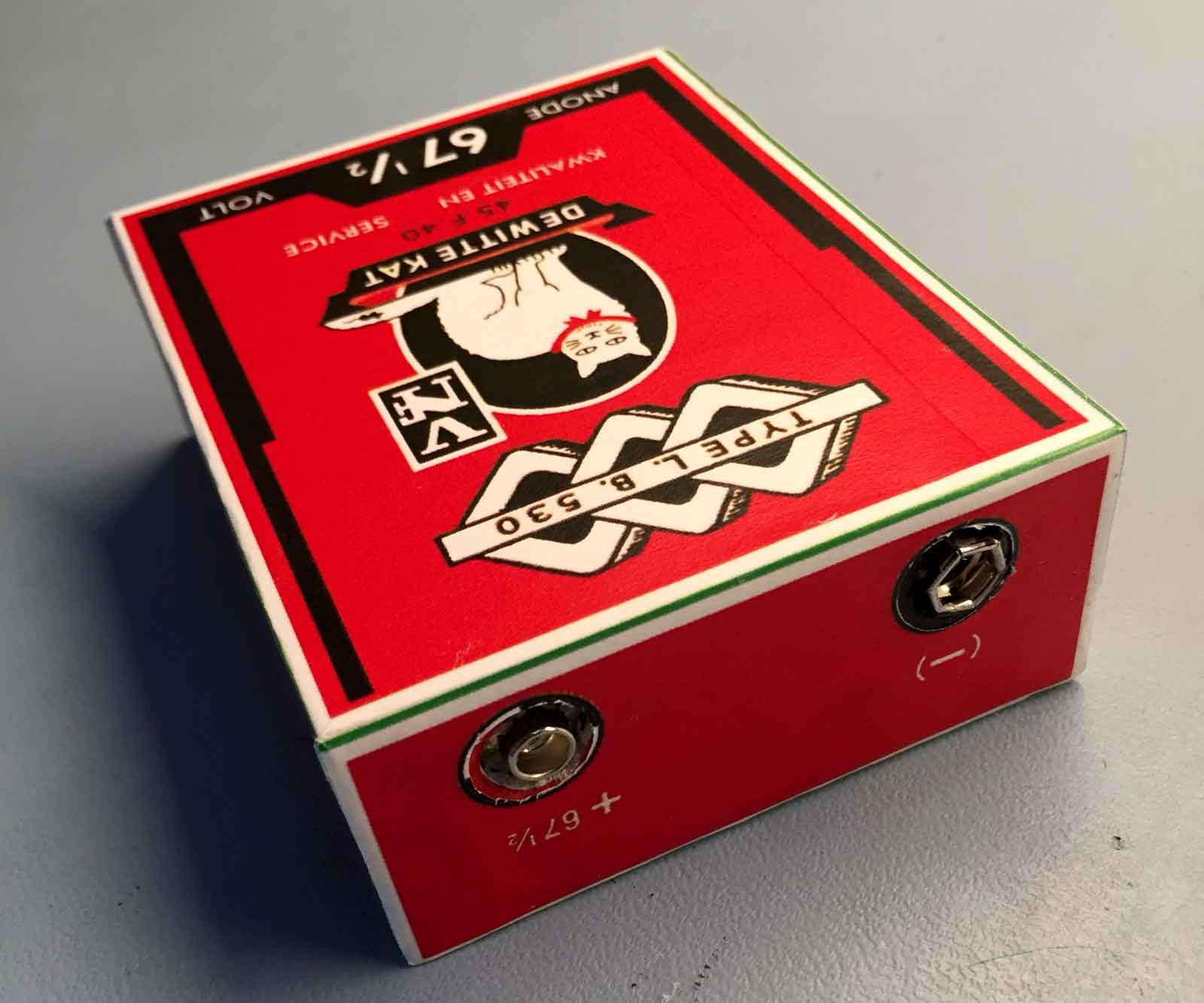

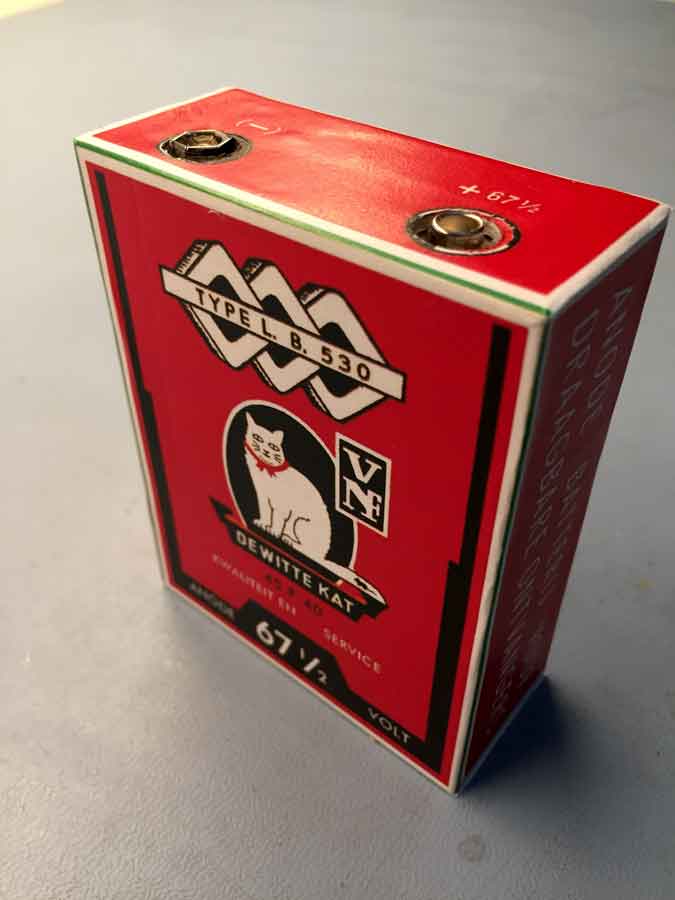

Het prachtige omhulsel van de "Witte Kat".
De 67,5 Volt anodebatterij. ( In werkelijkheid 72 Volt, 8 x 9Volts-batterij)

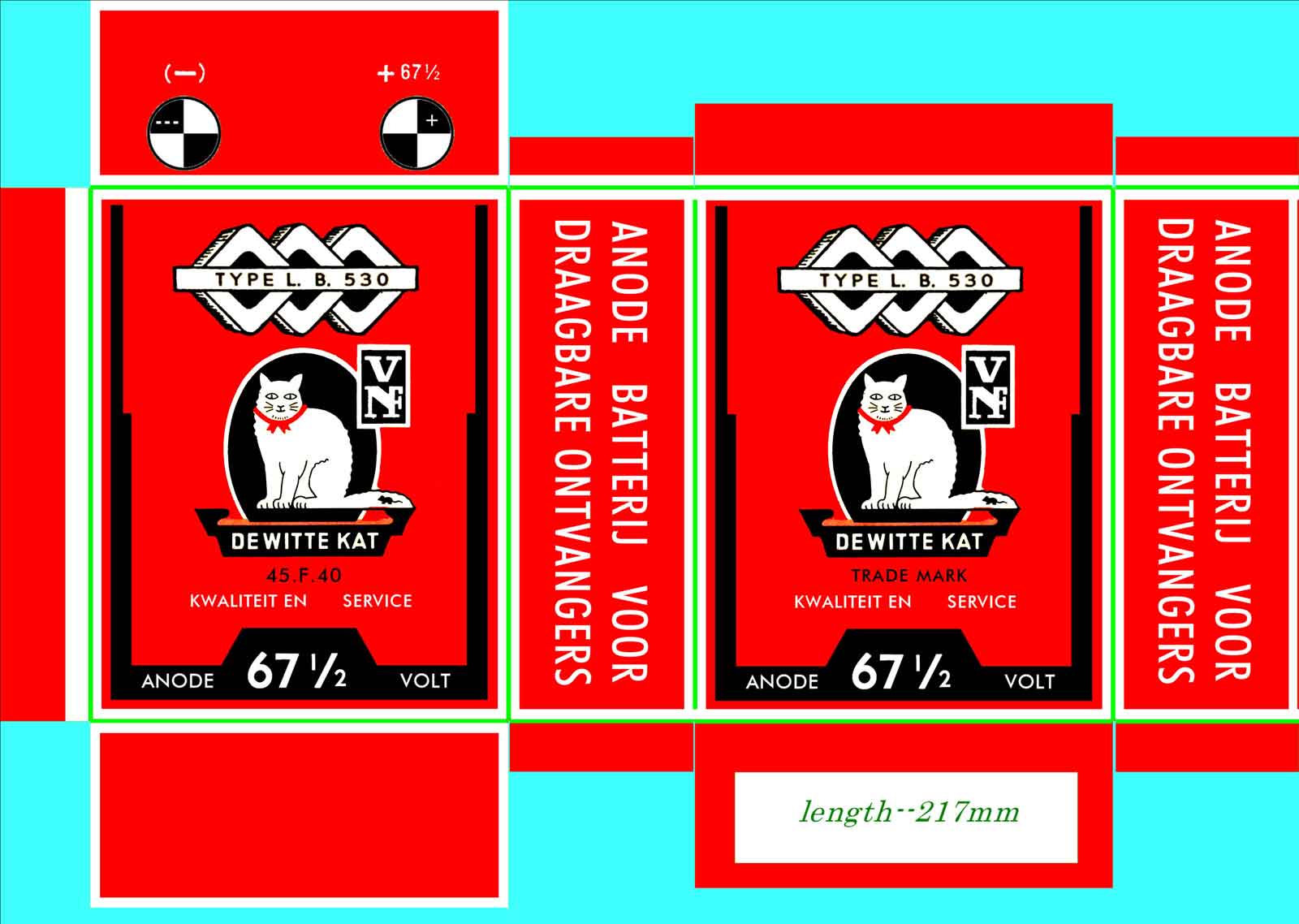

Op onderstaande afbeelding het ontwerp van het omhulsel van de anode batterij.
