De golfmeter GM3121,
gefabriceerd ca. 1954, de meer gangbare benaming voor zo'n apparaat luidt "Grid-dipper".
Voor dit instrument dekt dat niet de gehele lading, want de GM3121 kan nog meer.
Volgens de bijbehorende handleiding:
1. Het meten van
frequenties tussen 2,5 en 260 MHz.
2. Het leveren van een gemoduleerde of ongemoduleerde H.F. energie in het frequentiegebied
van 2,5 tot 250 MHz.
3. Het bepalen van de resonantiefrequentie van een willekeurige, afgestemde
kring met als absorptiegolfmeter geschakelde golfmeter in bovengenoemd frequentiegebied.
4. Het meten van zelfinductie.
5. Het meten van een capaciteit.
6. Het afregelen van H.F. kringen.
7. Het opsporen van de elementen die verantwoordelijk zijn voor de ongewenste
oscillaties in de kortegolfapparatuur, TV-ontvangers enz.
8. Het meten van de eigenfrequentie van een afgestemde antenne enz.
Door op de afbeeldingen te klikken krijgt u een groter formaat in een nieuw venster.

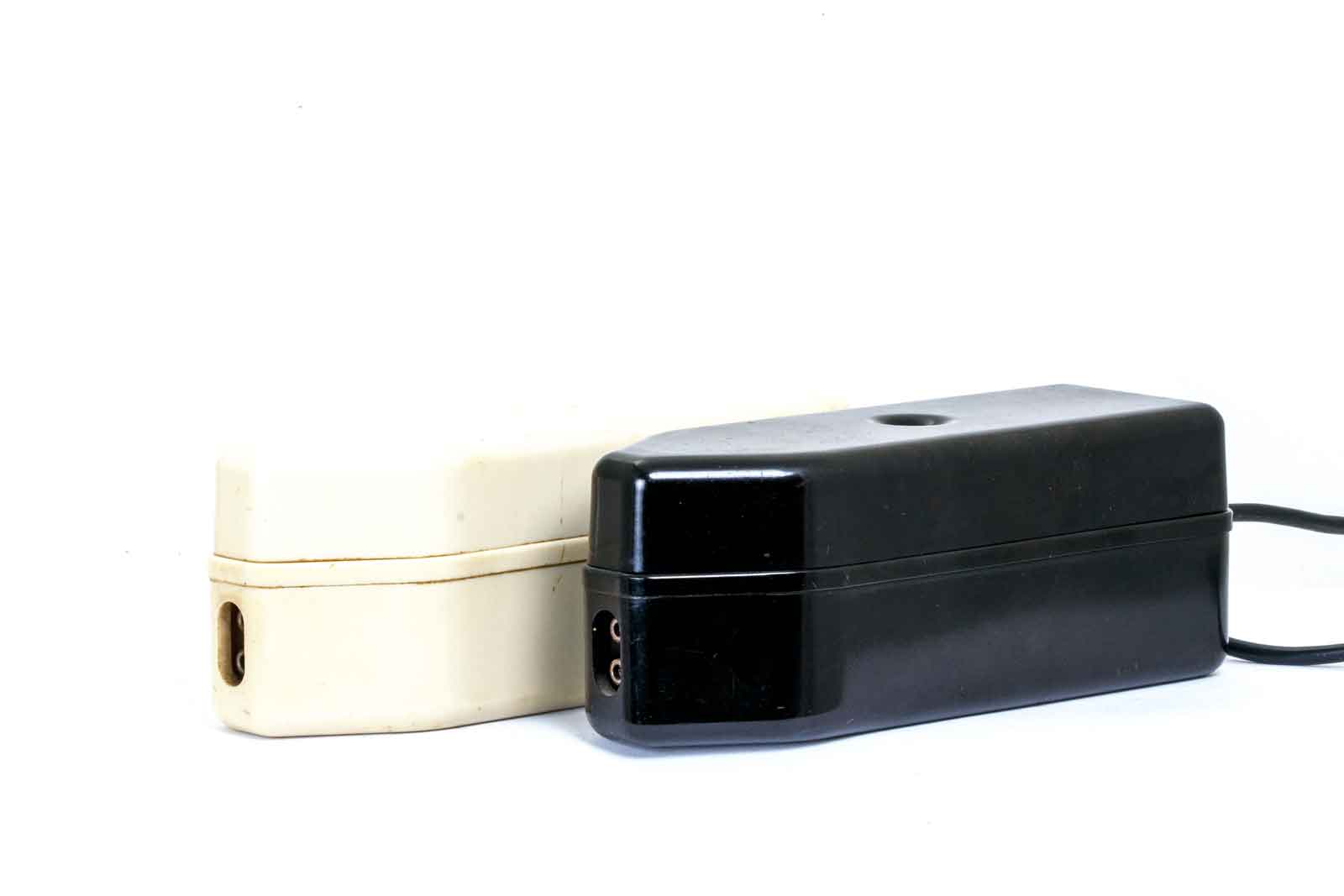

Het instrument in gesloten toestand. Er zijn twee uitvoeringen, de ivoor-kleurige en de zwarte uitvoering.

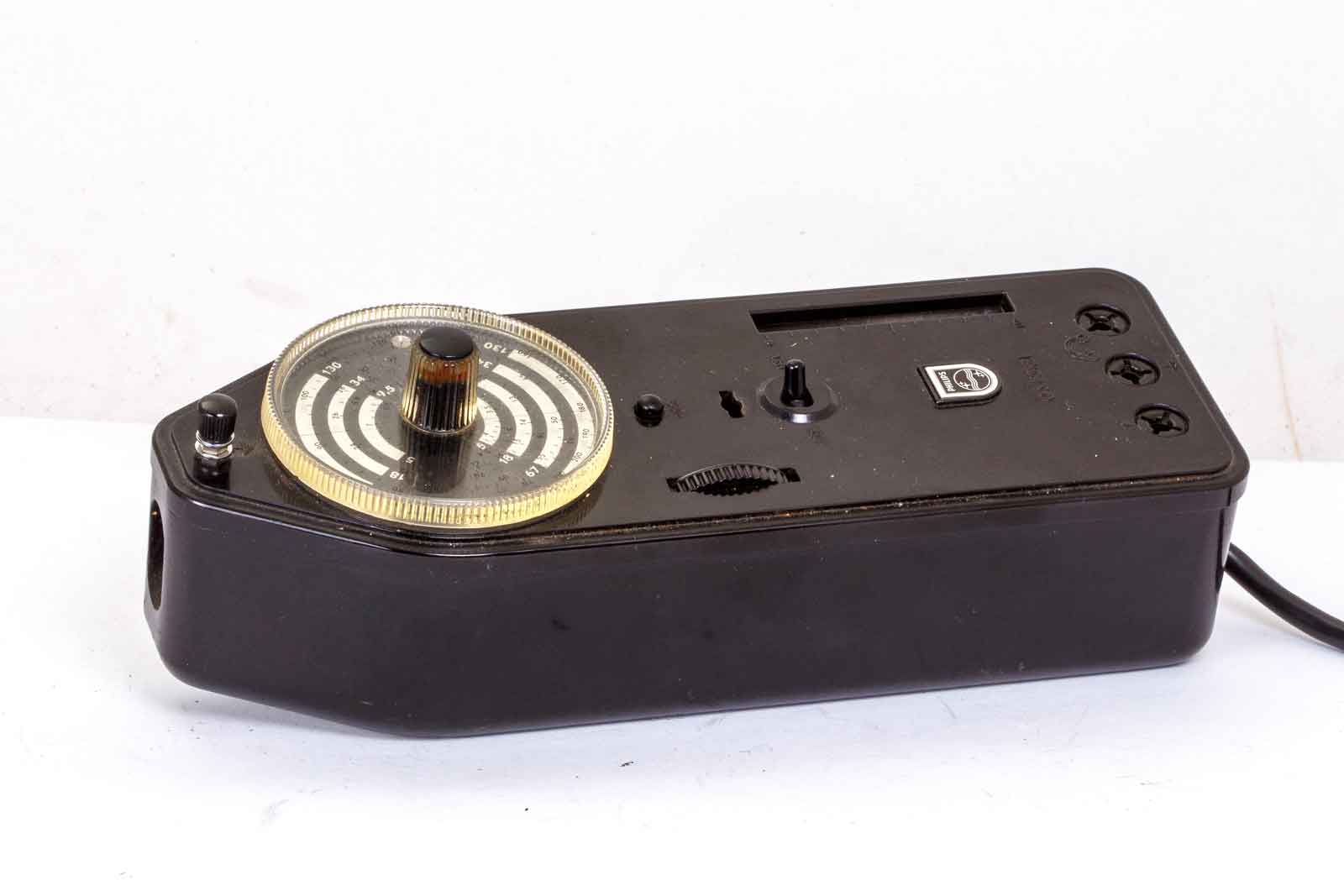

Hier is de deksel van de dipper verwijderd .

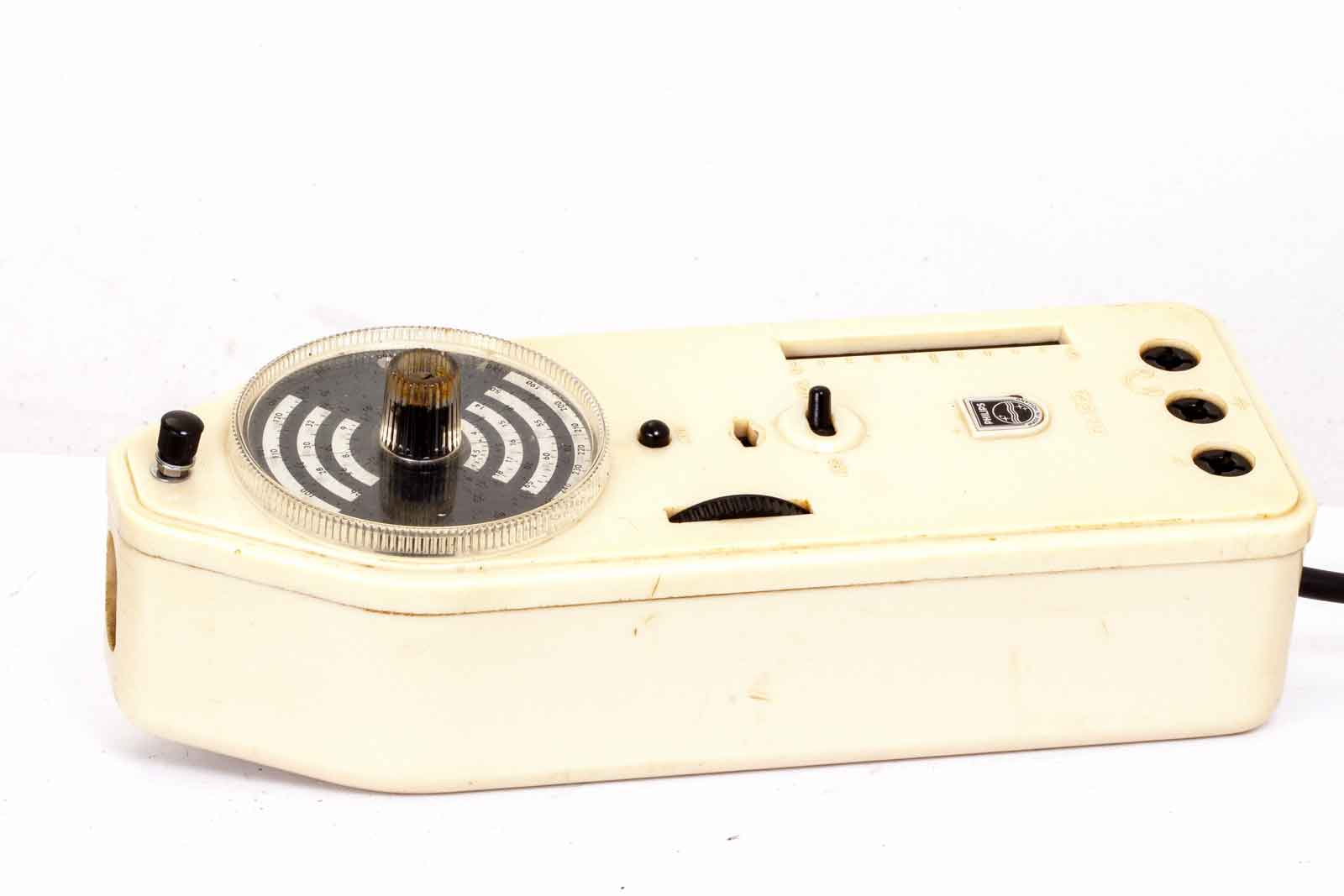

En natuurlijk het "albino"-broertje van de zwarte.

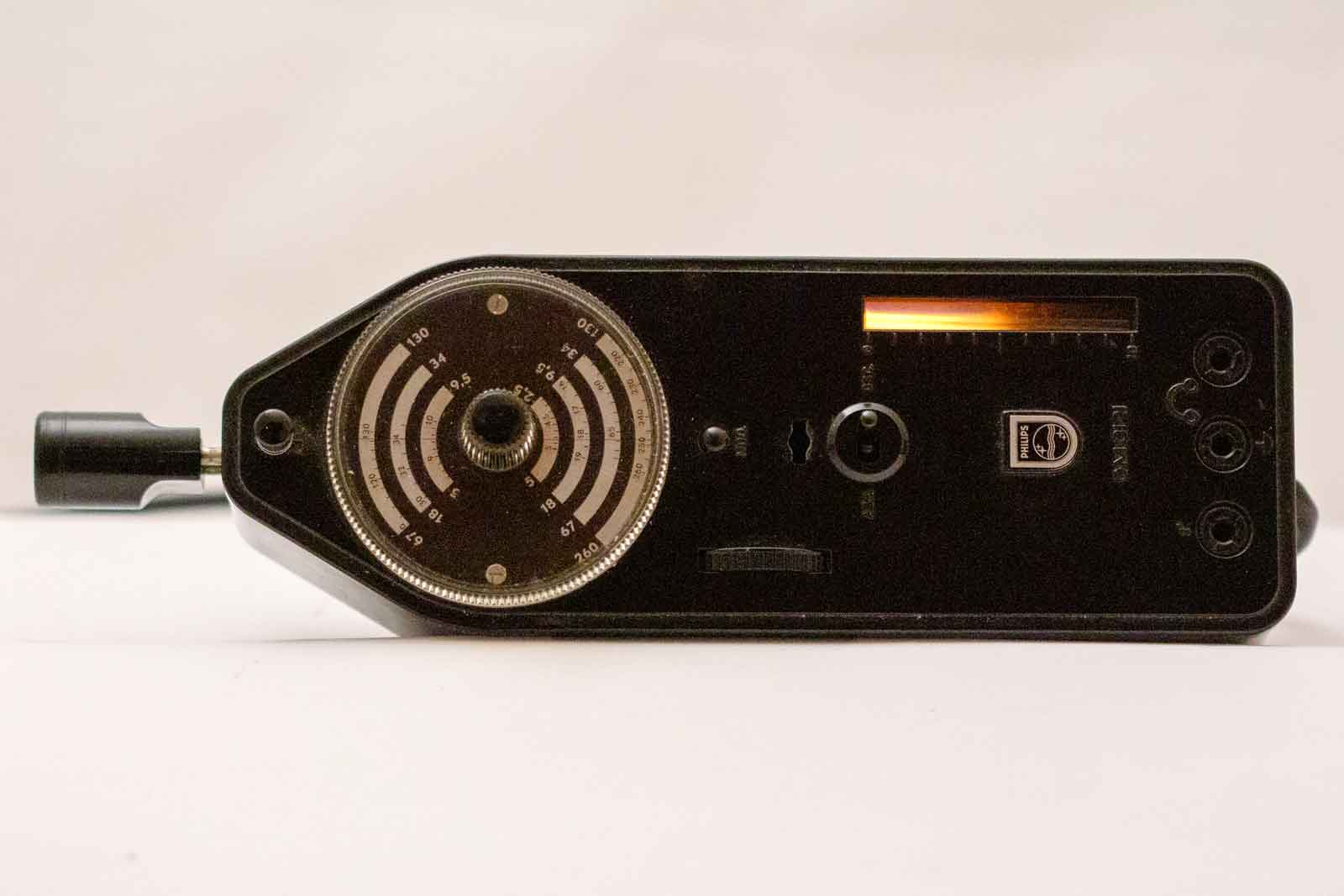

Bovenaanzicht van de dipper.

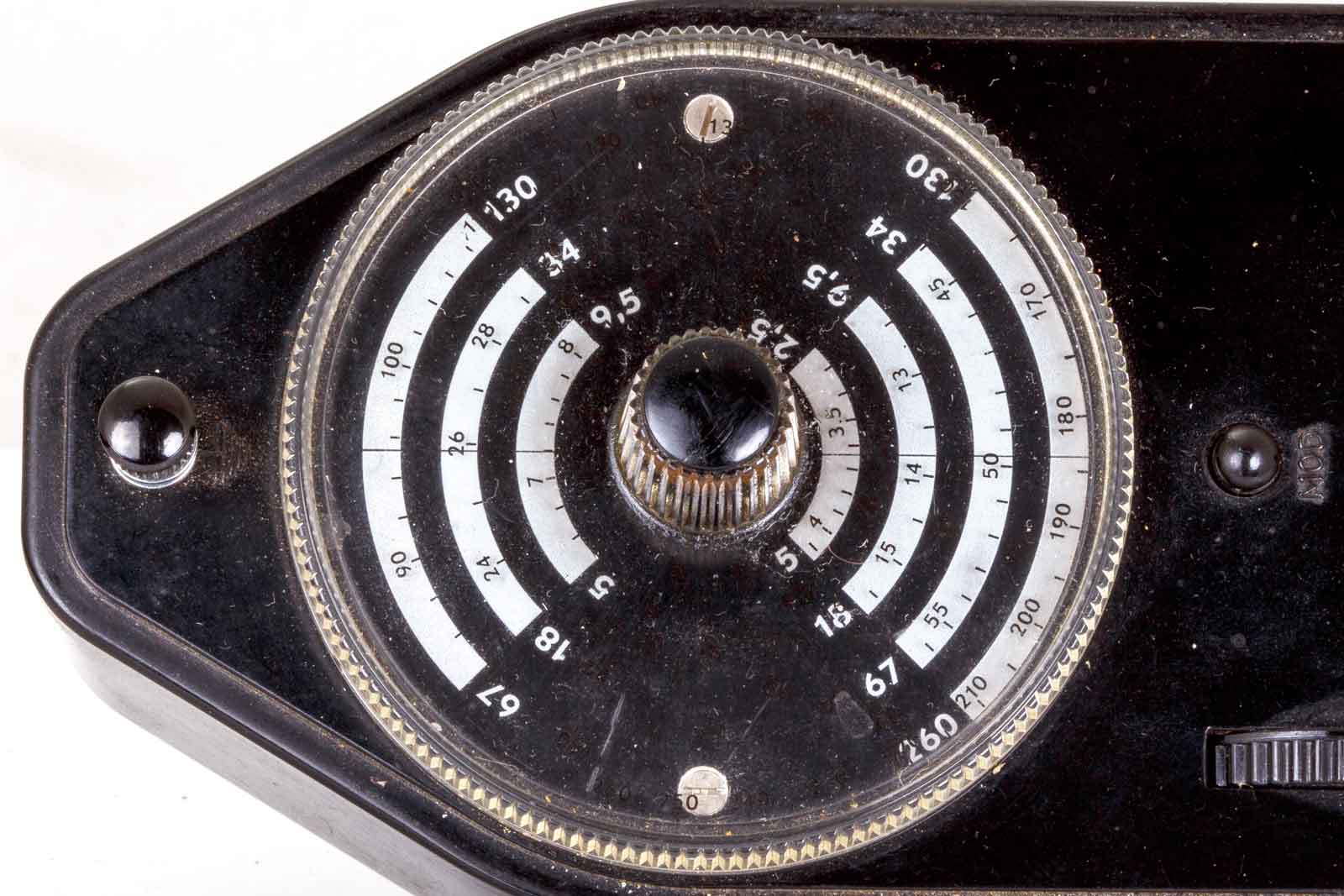

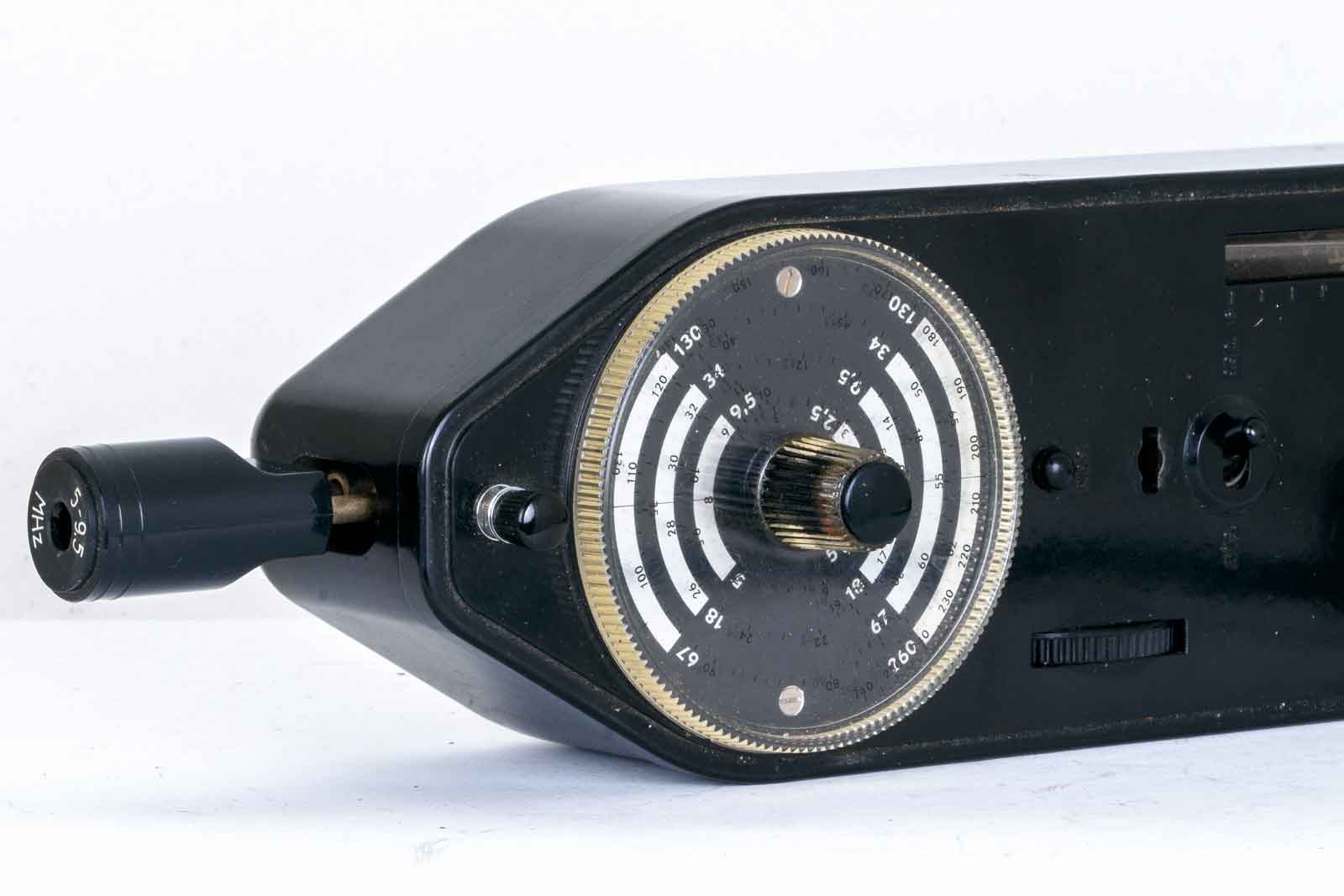

De afstemschaal, verdeeld in de verschillende frequentiebereiken.

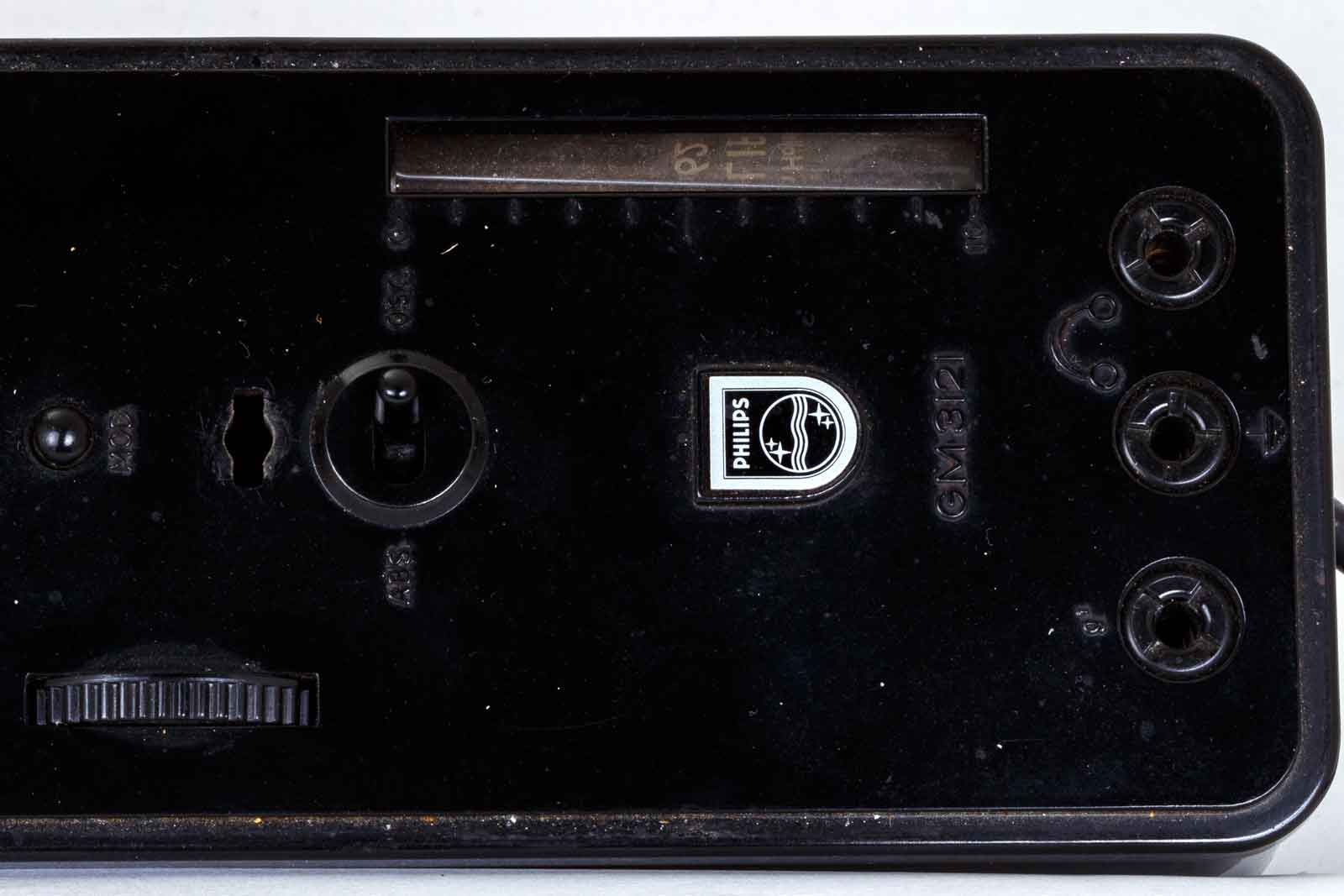

Op deze foto, links onder de gevoeligheidsinstelling. Daarboven de drukknop om te moduleren, het bevestigingsgat voor de deksel en de keuzeschakelaar Absorbsie/Oscillator. Rechts daarvan het logo van Philips en typenaam. Dan geheel rechts drie aansluitbussen. De onderste is de uitgang voor een externe Voltmeter, die aangeloten wordt tussen deze bus en de middelste. Het neon-afstemoog werkt dan niet. De middelste en bovenste bussen dienen als aansluiting van een hoofdtelefoon.

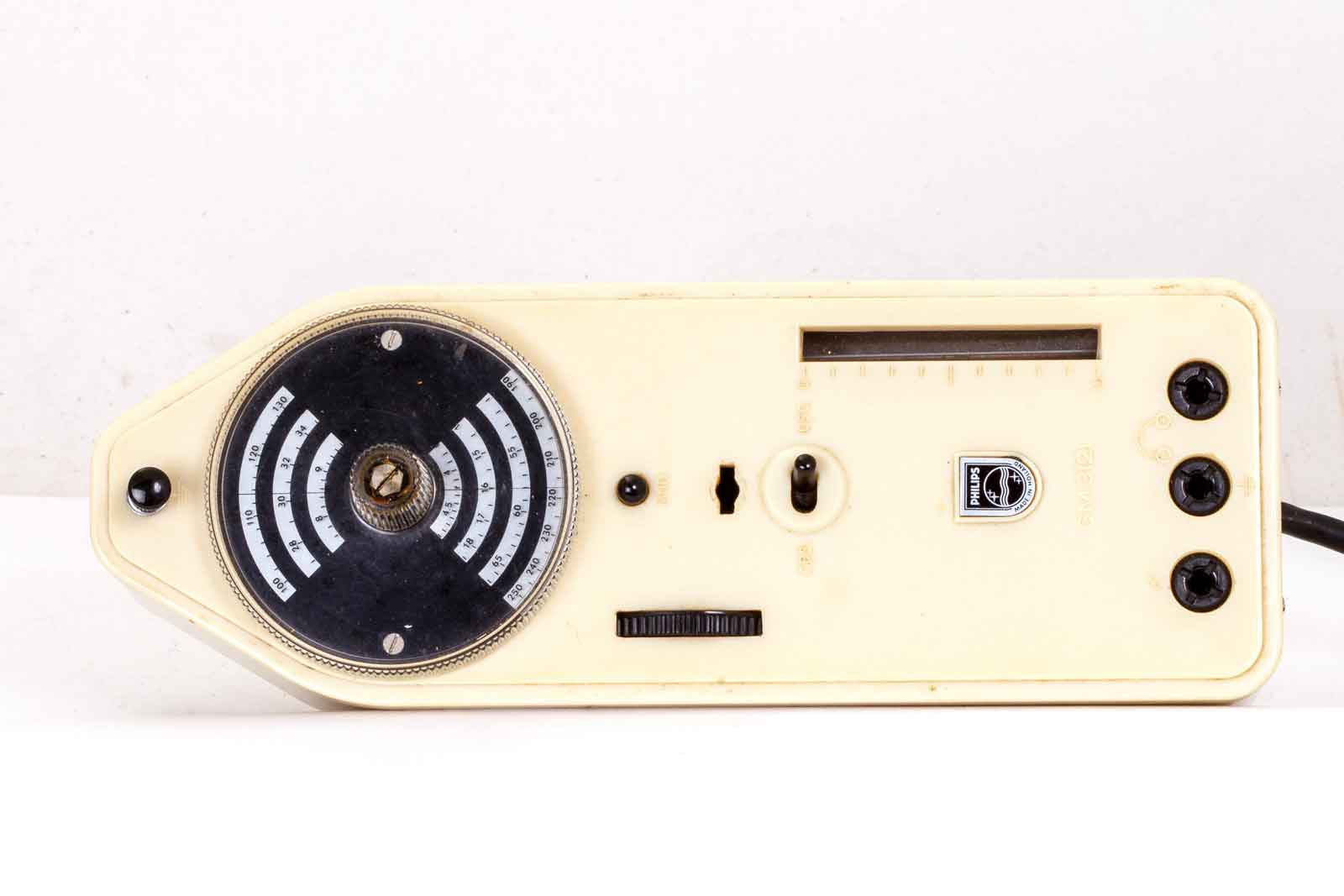

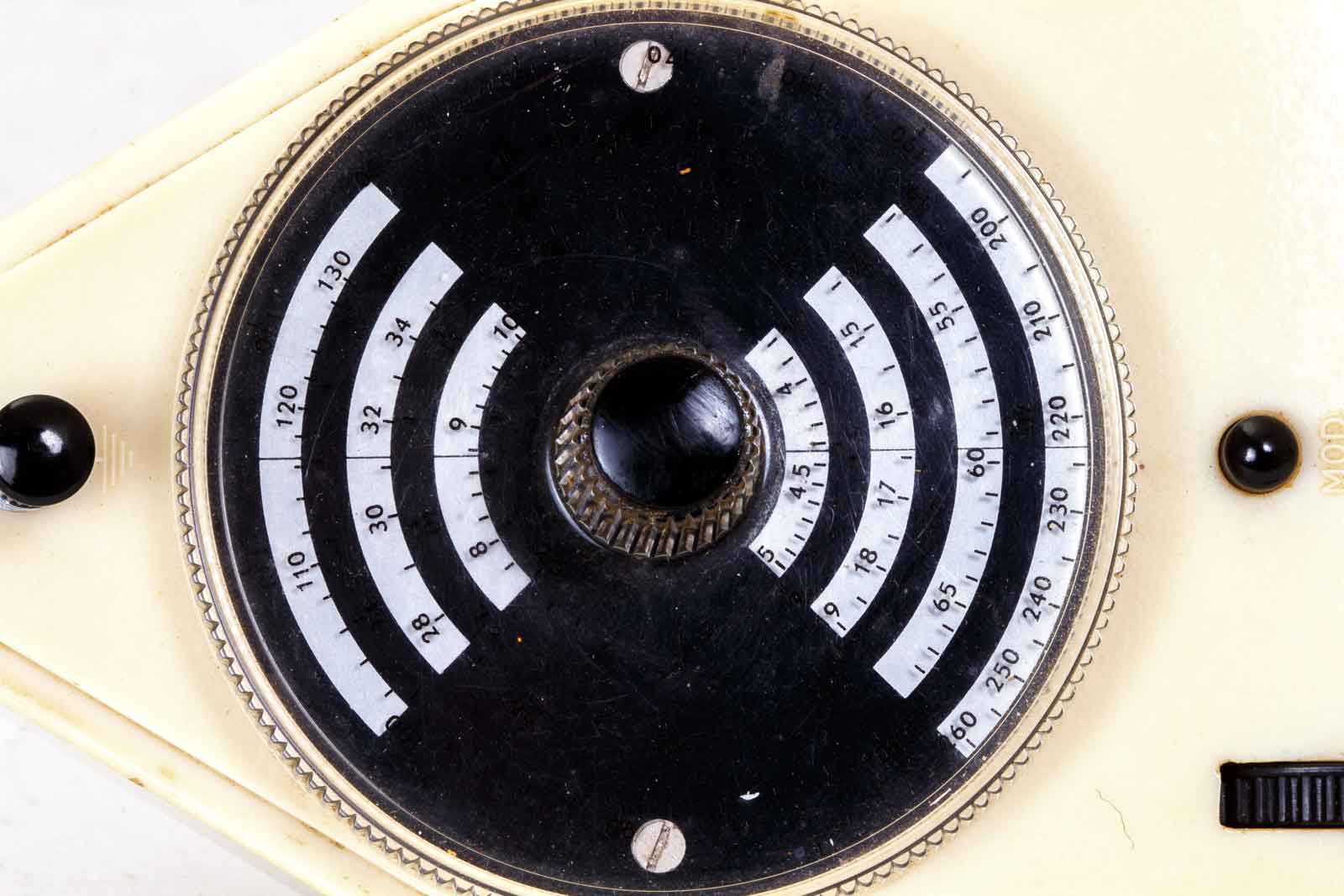

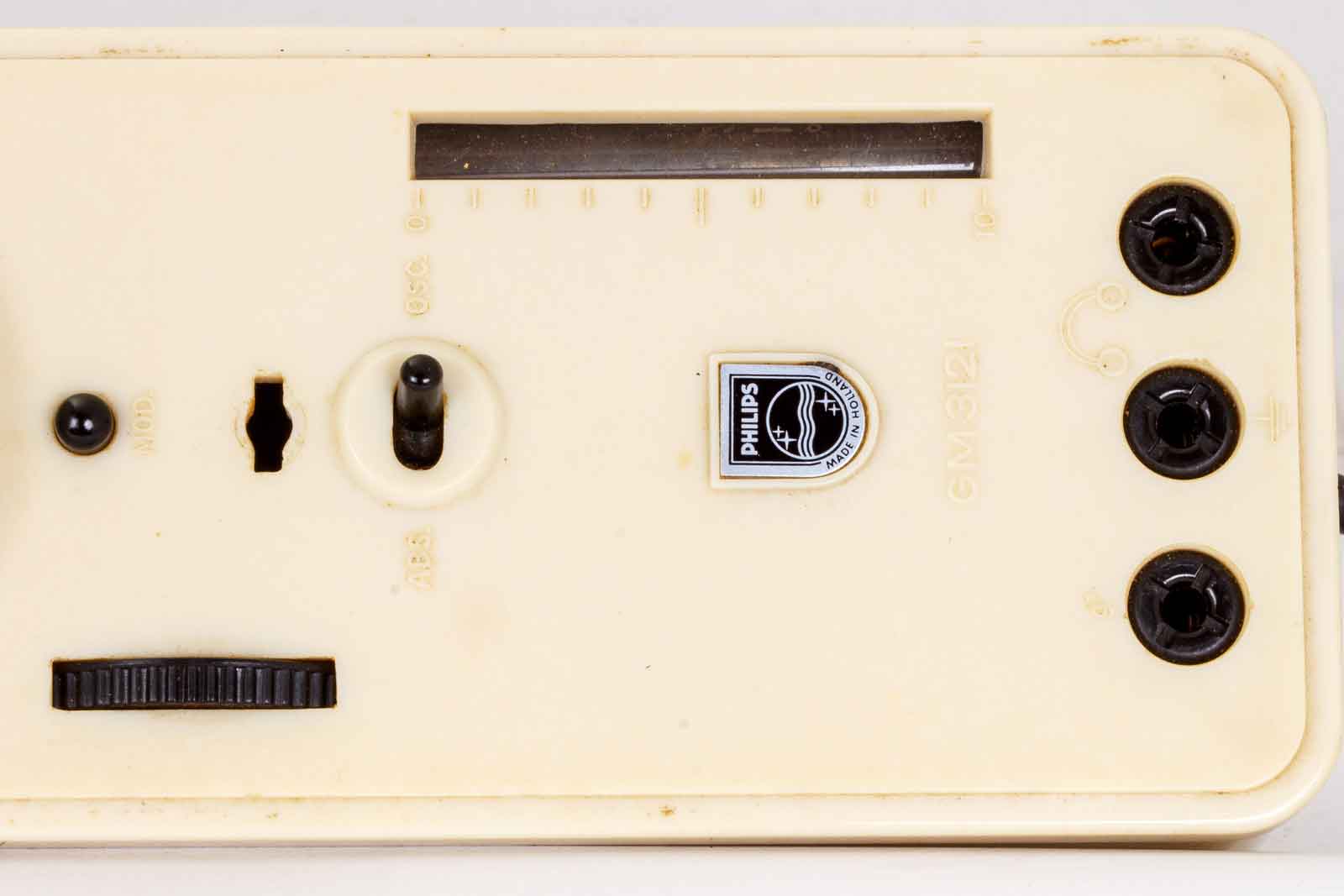

De schaal van de ivoren uitvoering.
De uitleg staat boven, bij de zwarte uitvoering.

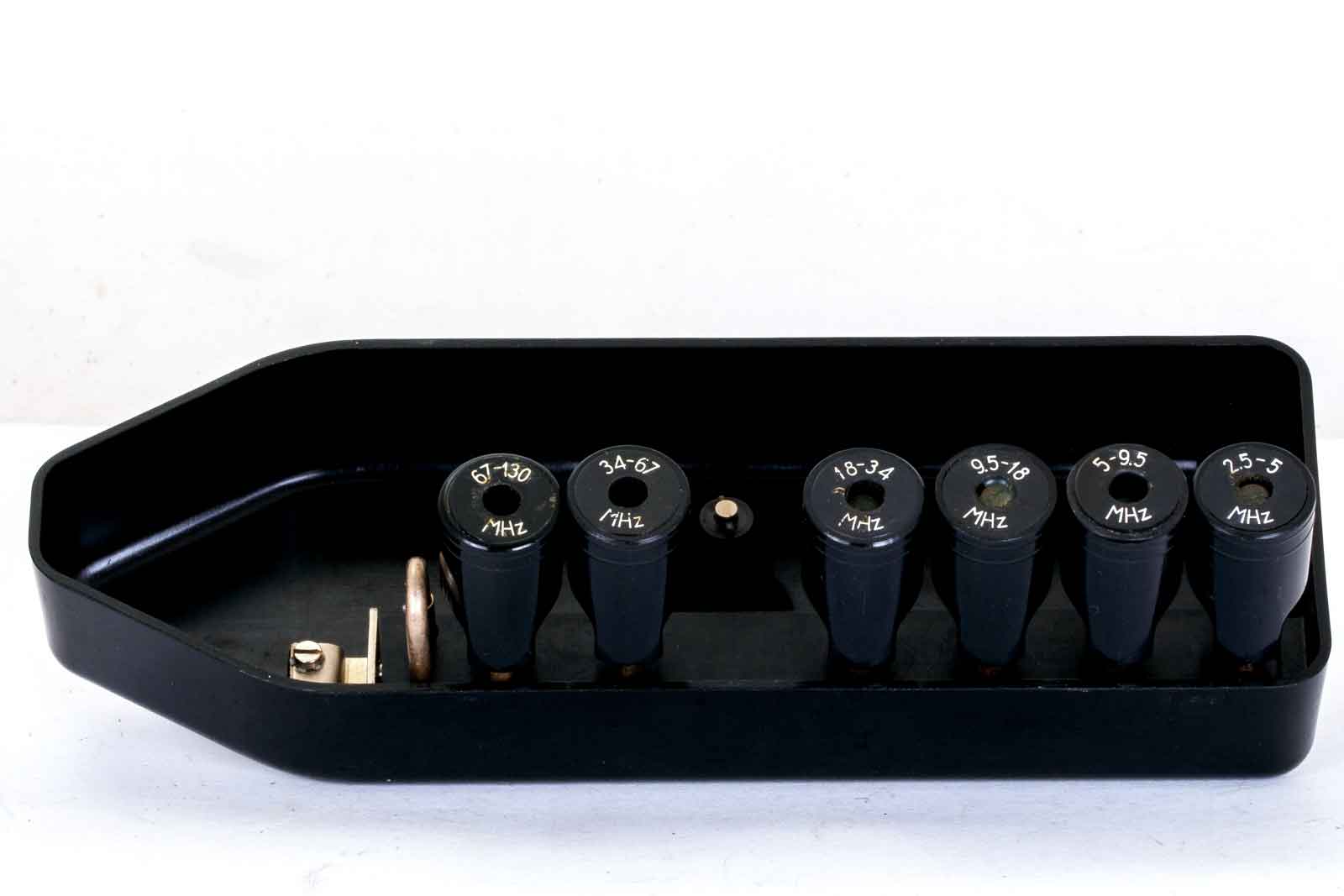

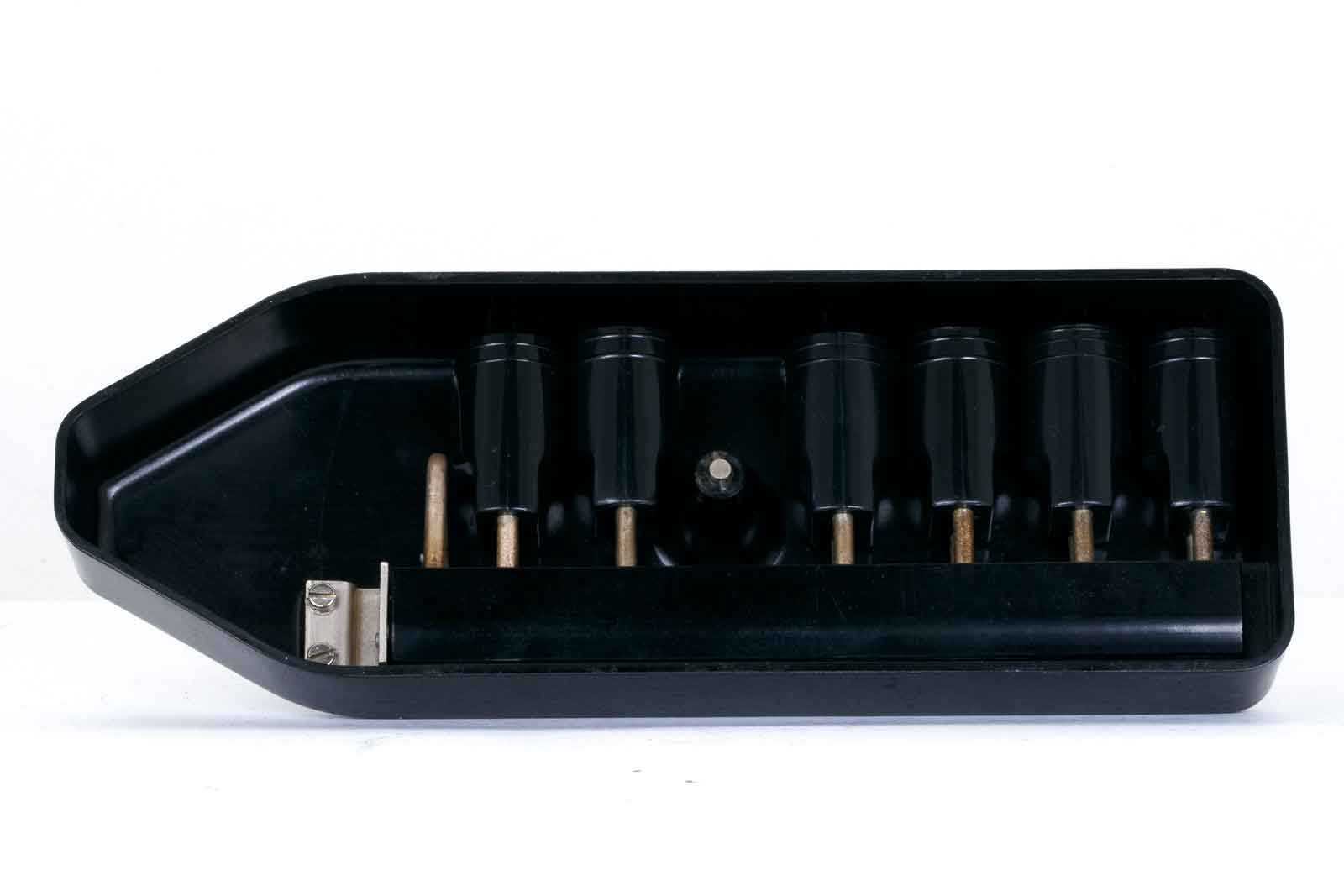

De inhoud van de deksel, de spoelen in ingeklapte toestand.

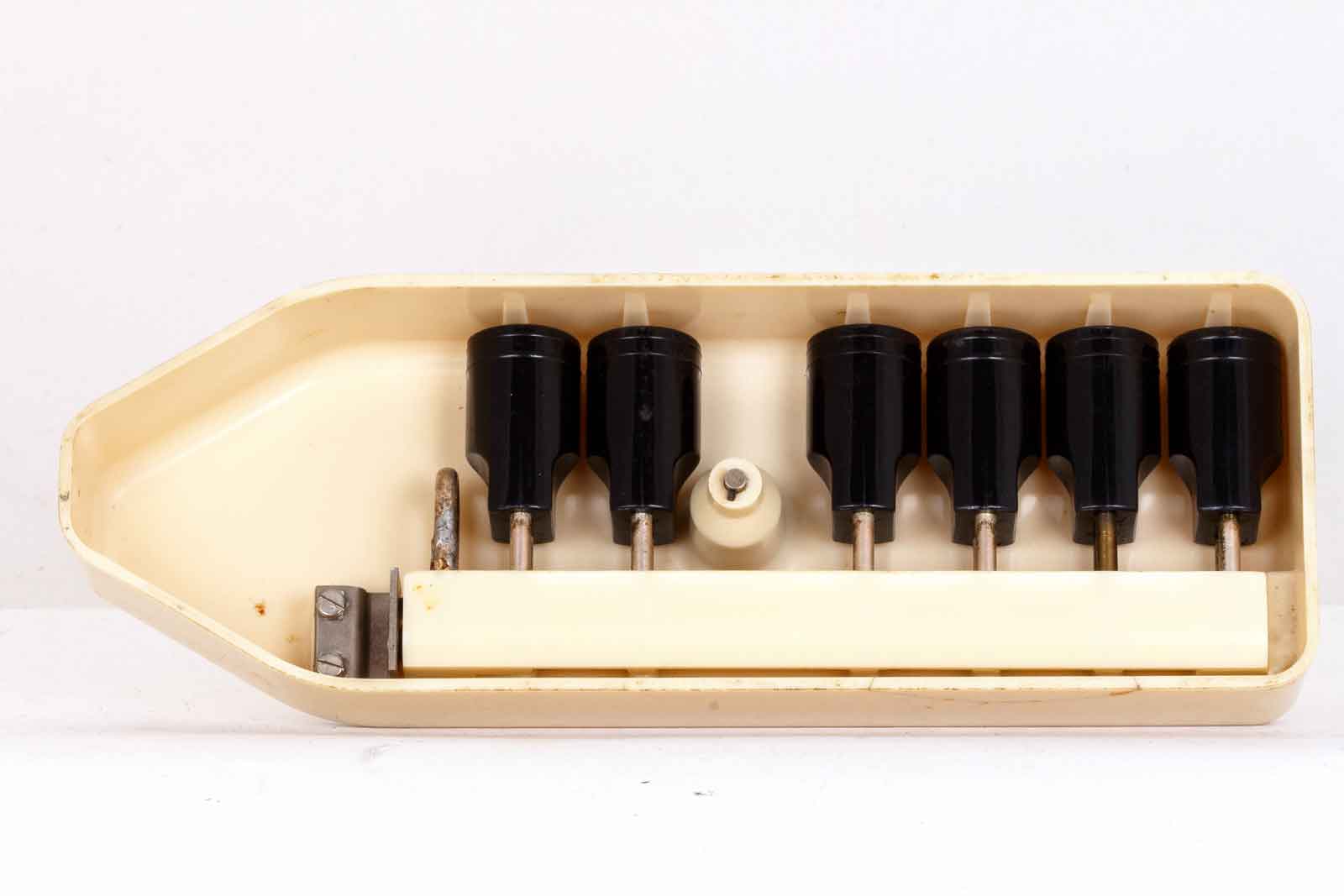

Hetzelfde voor de andere versie.

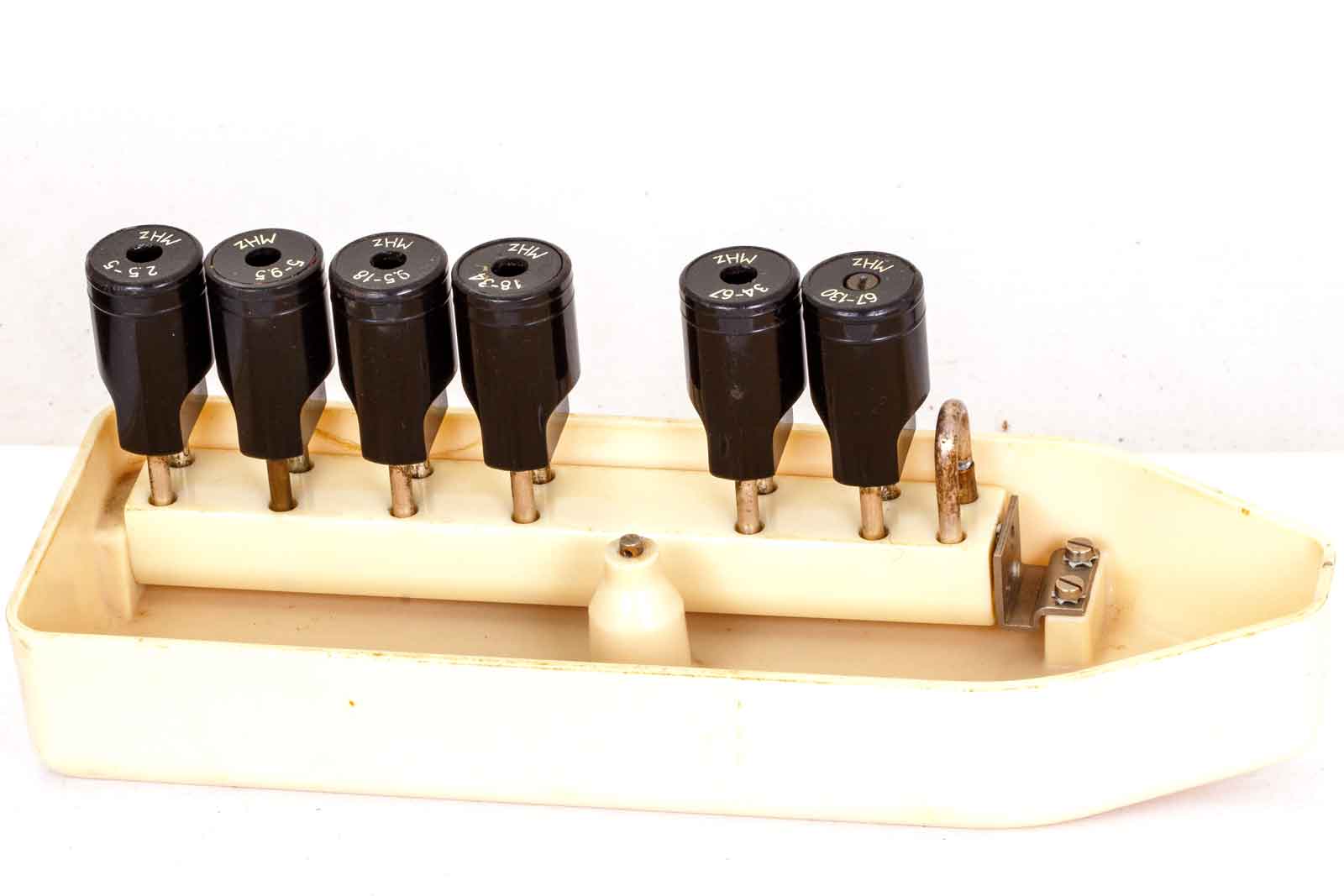

De spoelen in grijp-bare positie.
Vertikale opstelling van de spoelen.

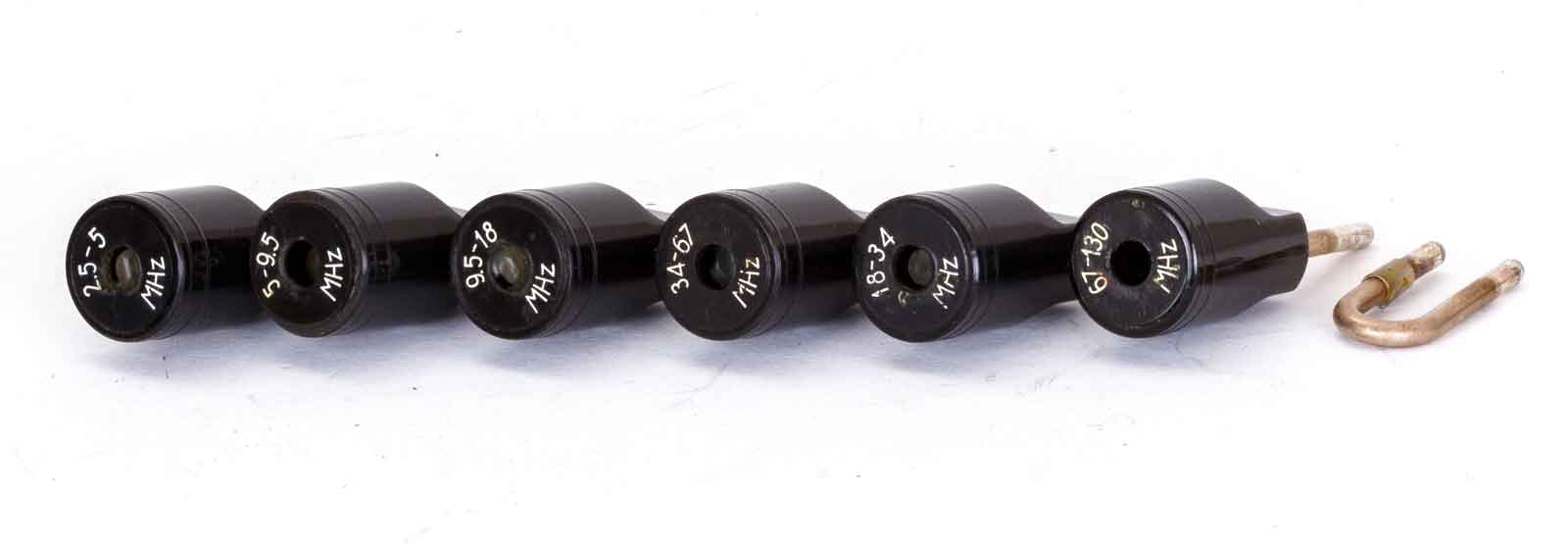

De complete spoelset voor alle zeven frequentie-gebieden.
1: 2,5 ----- 5
Mhz
2: 5 ------- 9,5 Mhz
3: 9,5 ----- 18Mhz
4: 18 ----- 34 Mhz
5: 34 ----- 67 Mhz
6: 67 ---- 130 Mhz
7: 130 --- 260 Mhz
De maximale afwijking van de ingestelde frequentie is 2% !!!!

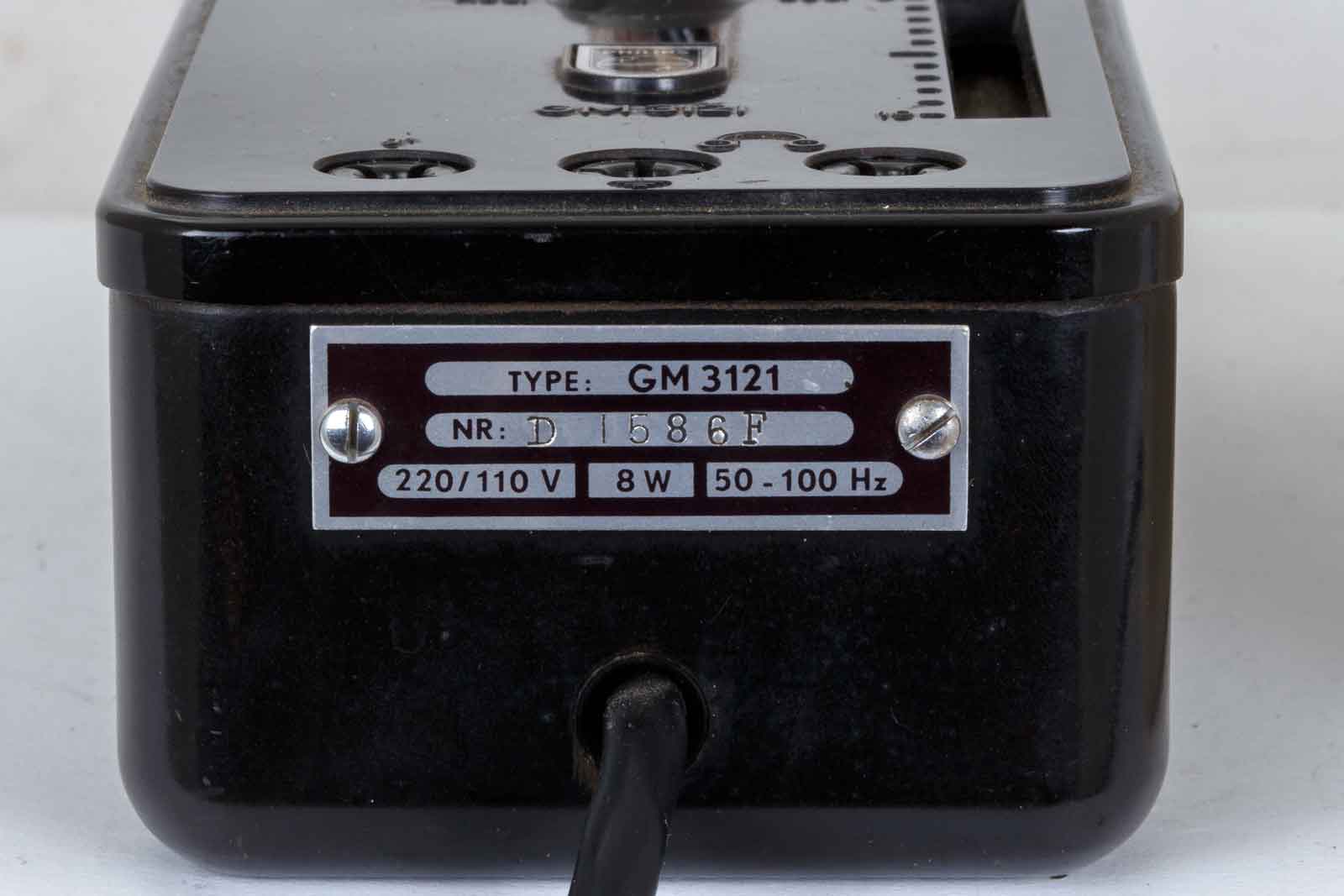

Het typeplaatje van de zwarte.

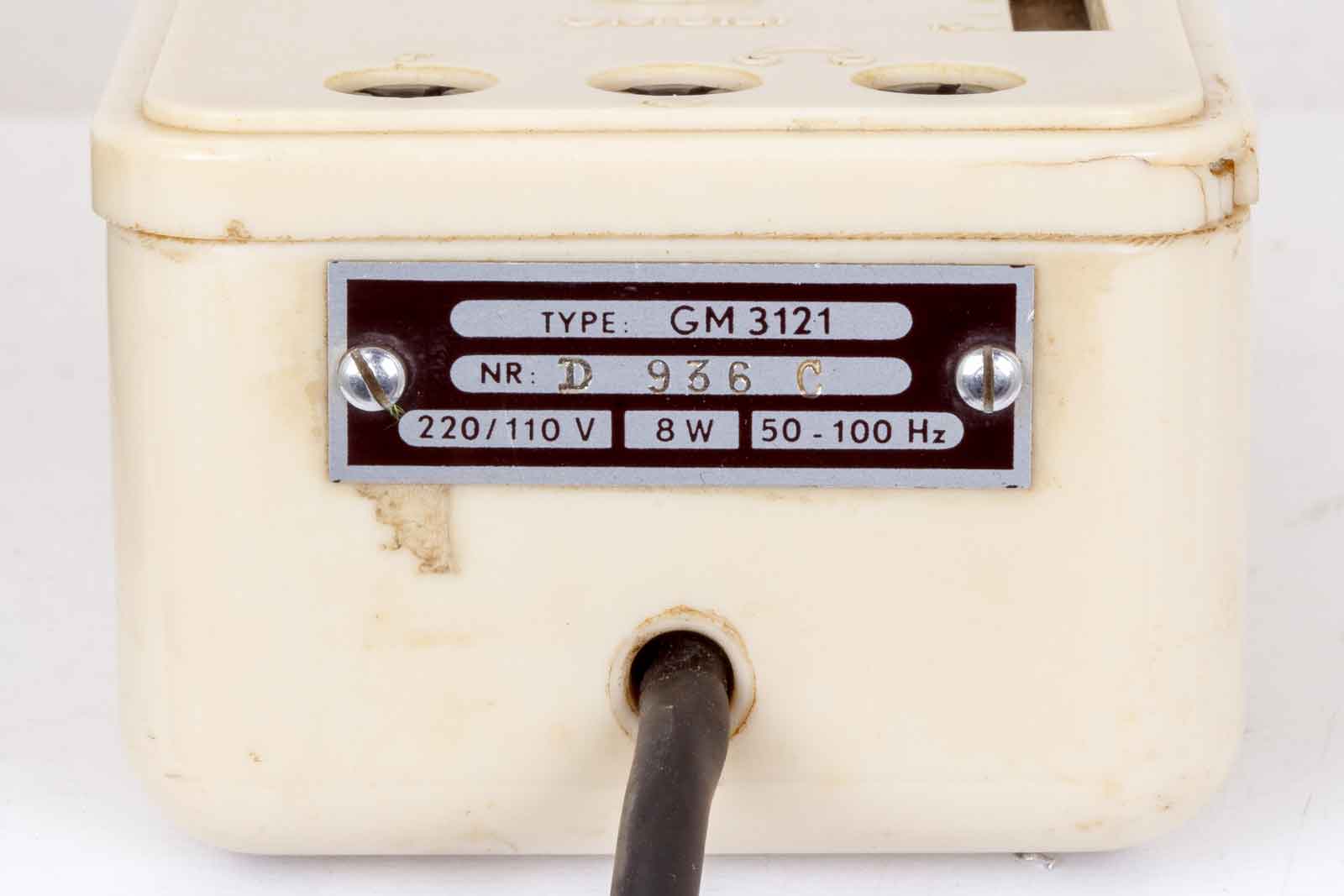

Idem voor de creme-kleurige.
De positie van de spoel in de dipper.

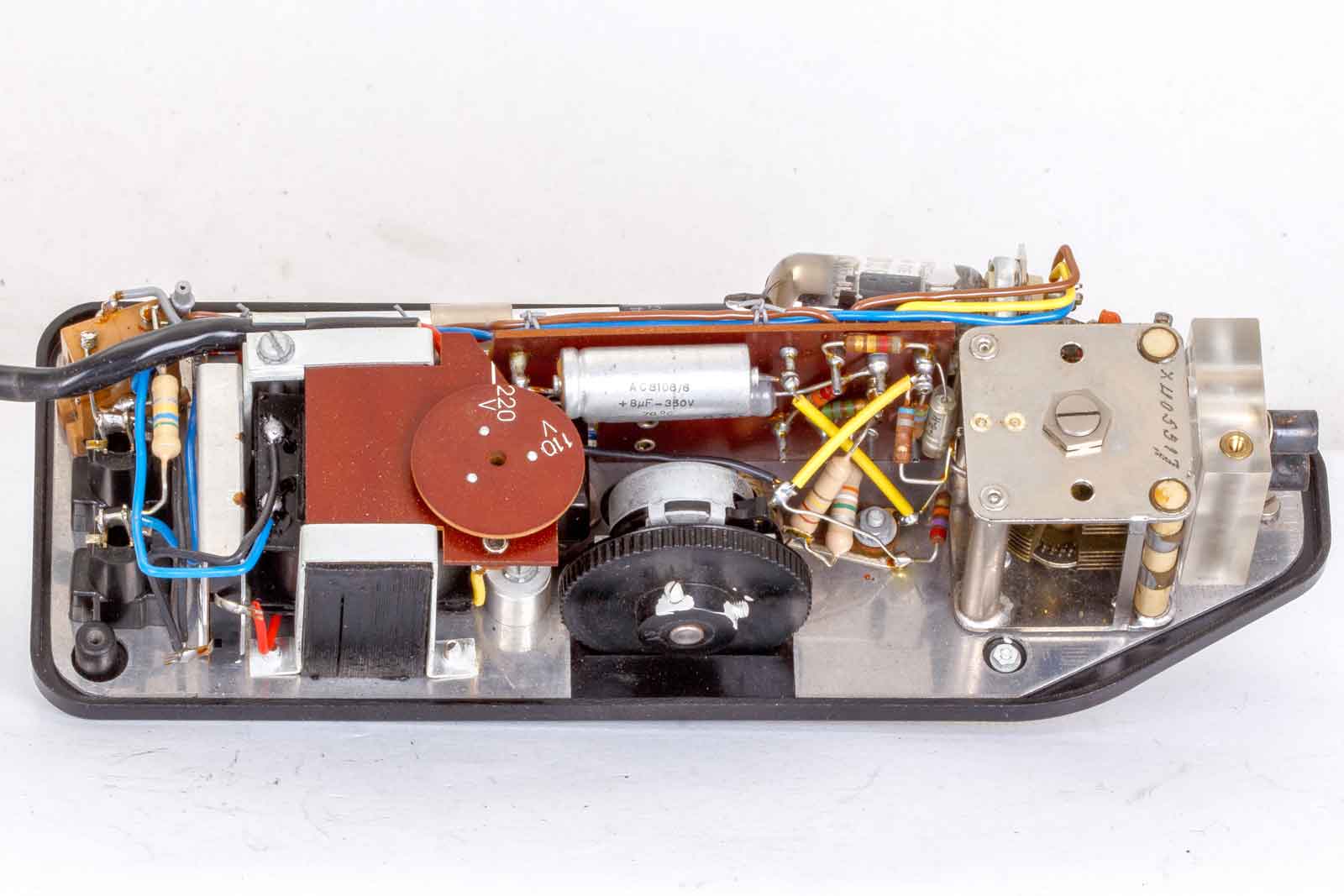

Een blik op het binnenwerk, keuzeschakelaar voor 220 of 110 Volt. De gevoeligheidsregelaar. Rechts de degelijke, dubbele afstemcondensator.

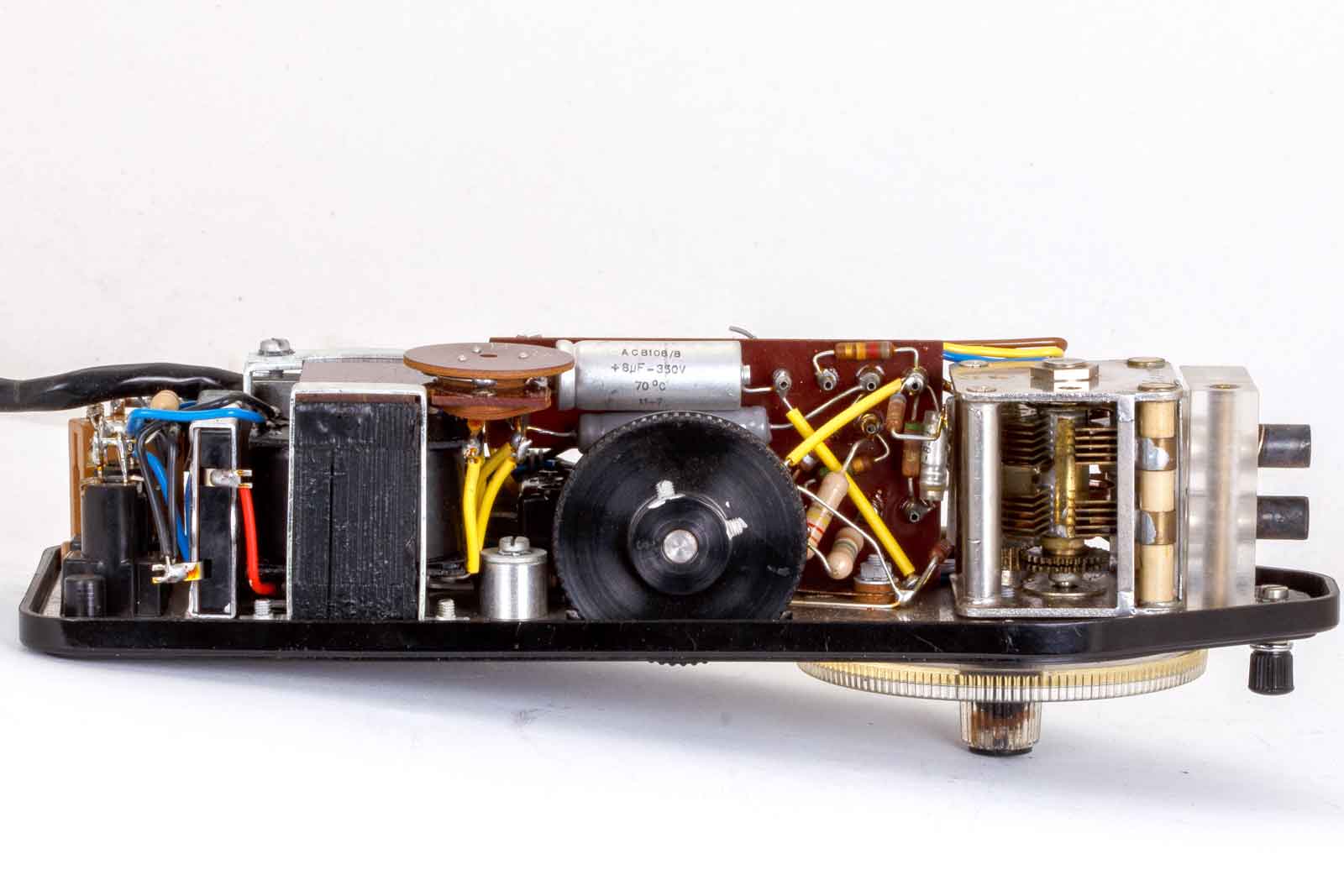

Een iets andere opname waarbij ook de voedingstrafo beter te zien is.

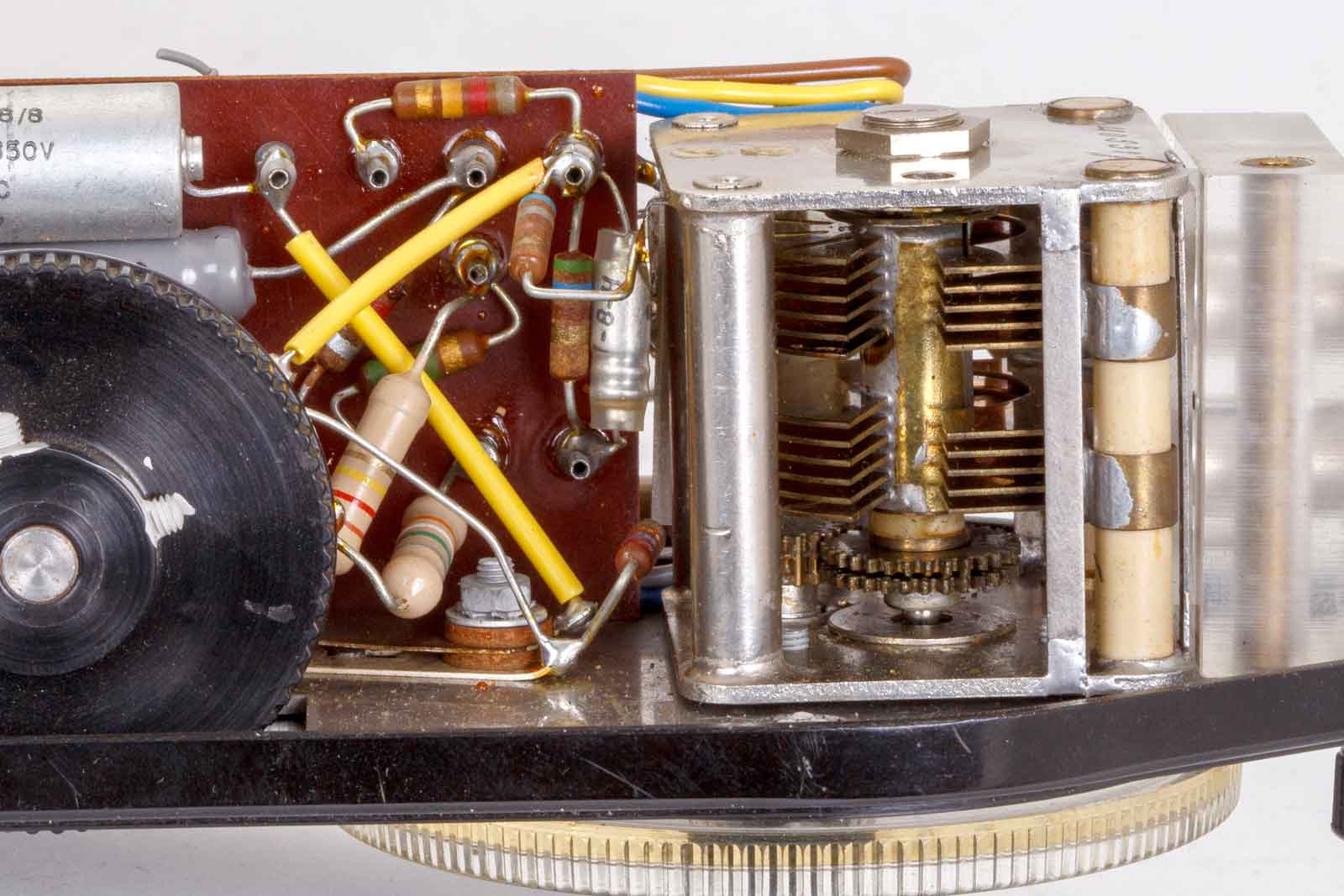

Detail van de afstem-C.

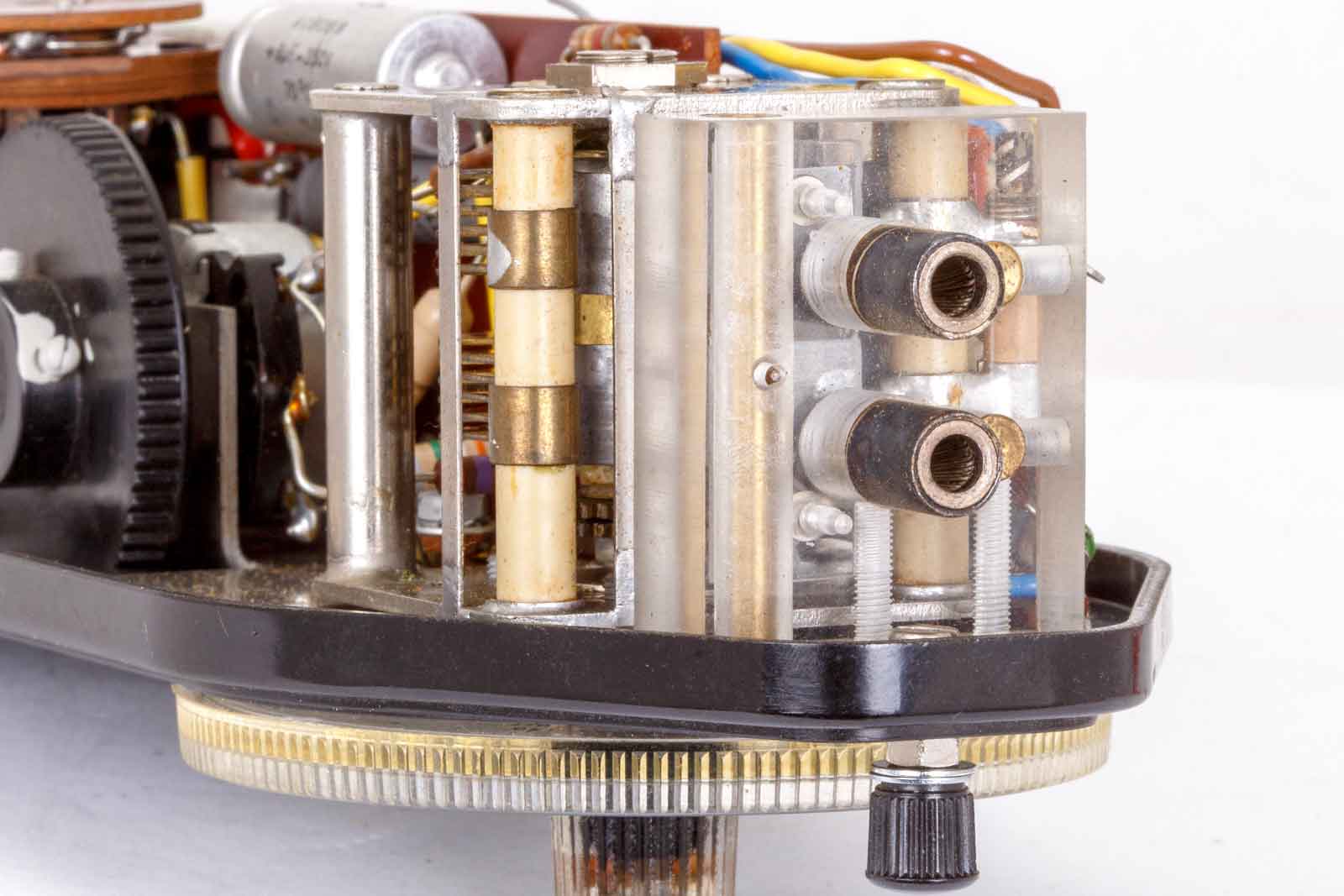

De contactbussen voor de spoel.

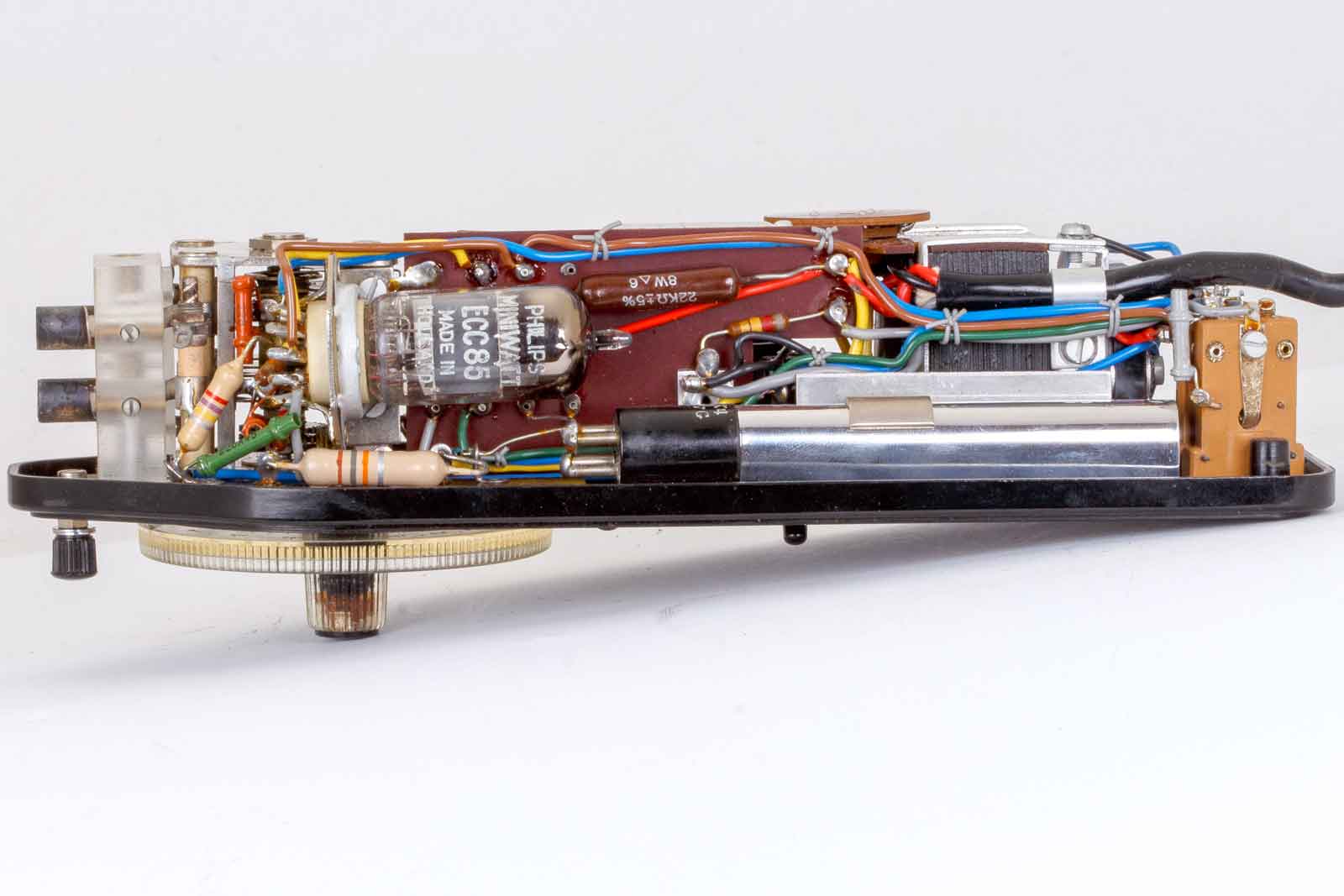

De andere kant, met de dubbeltriode ECC85 en de neonbuis waarvan de draden direct aan de buisvoet zijn gesoldeerd.

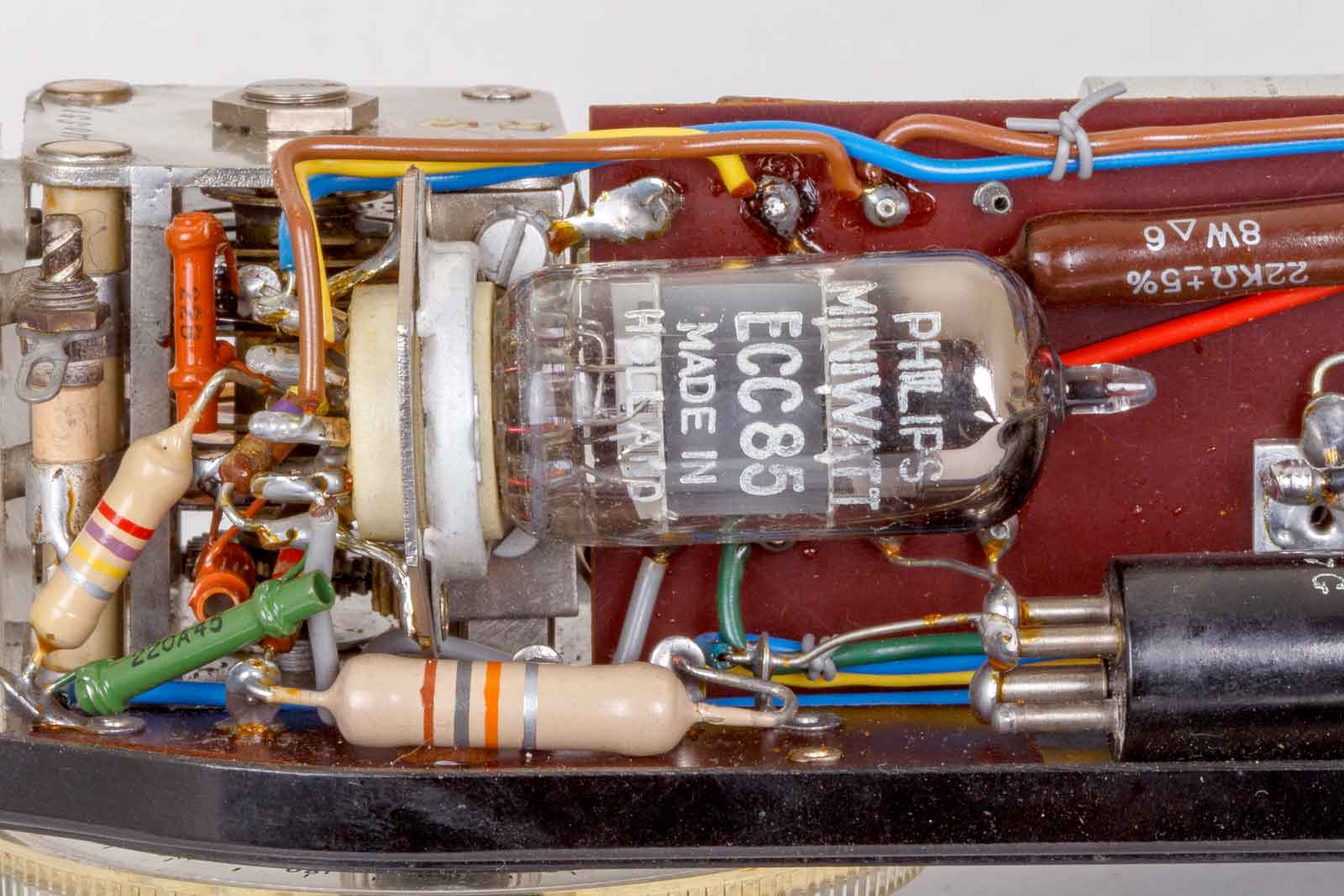

Detailopname van de buizen.

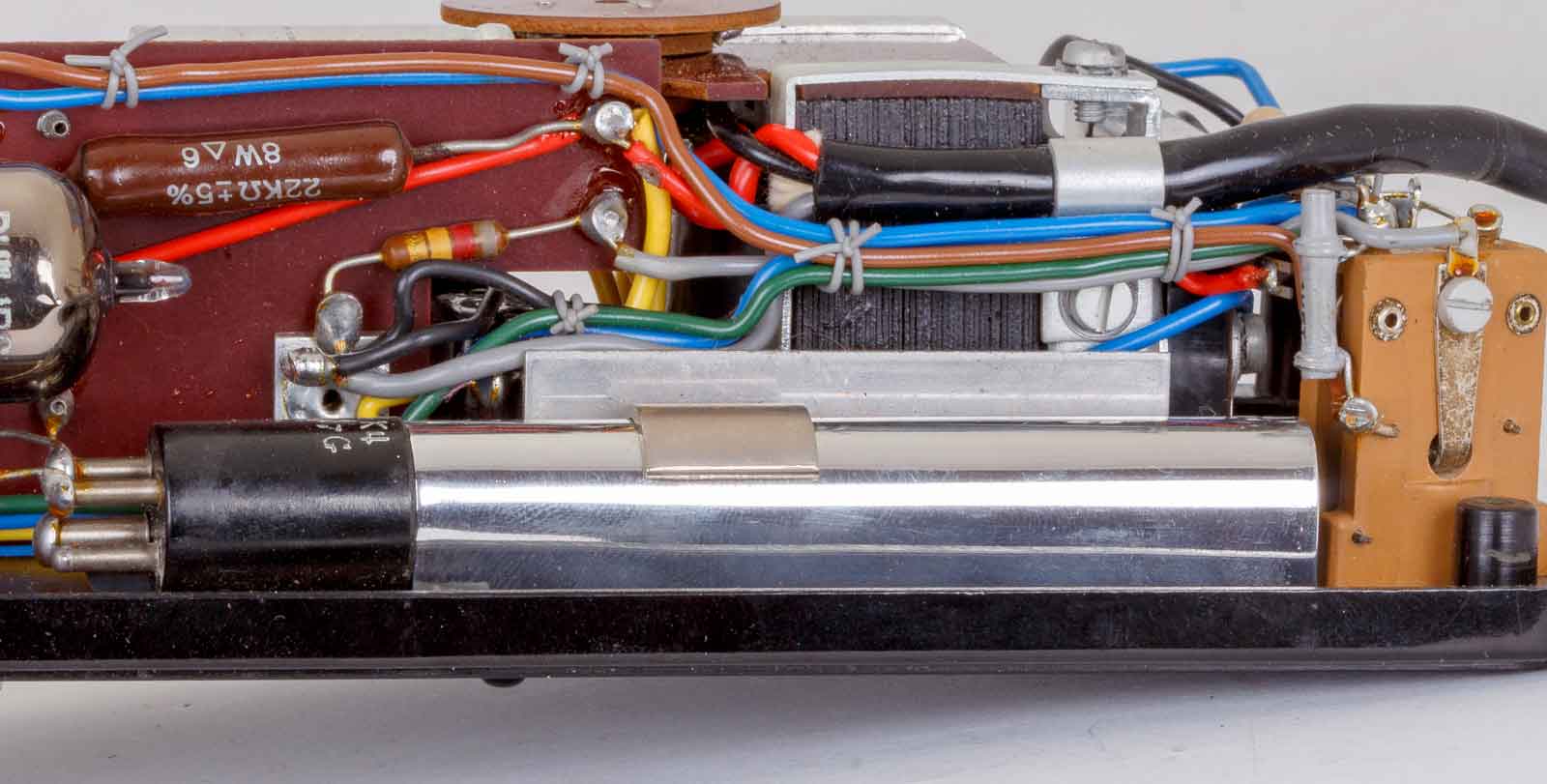

De neonbuis, type 4662. (Moeilijk verkrijgbaar) Deze neonbuis werd in 1936 al gefabriceerd!
Een sfeer-opname van het apparaat met lichtende neonindicator. Deze neonlamp werd door Philips "Lichtzuil" genoemd.

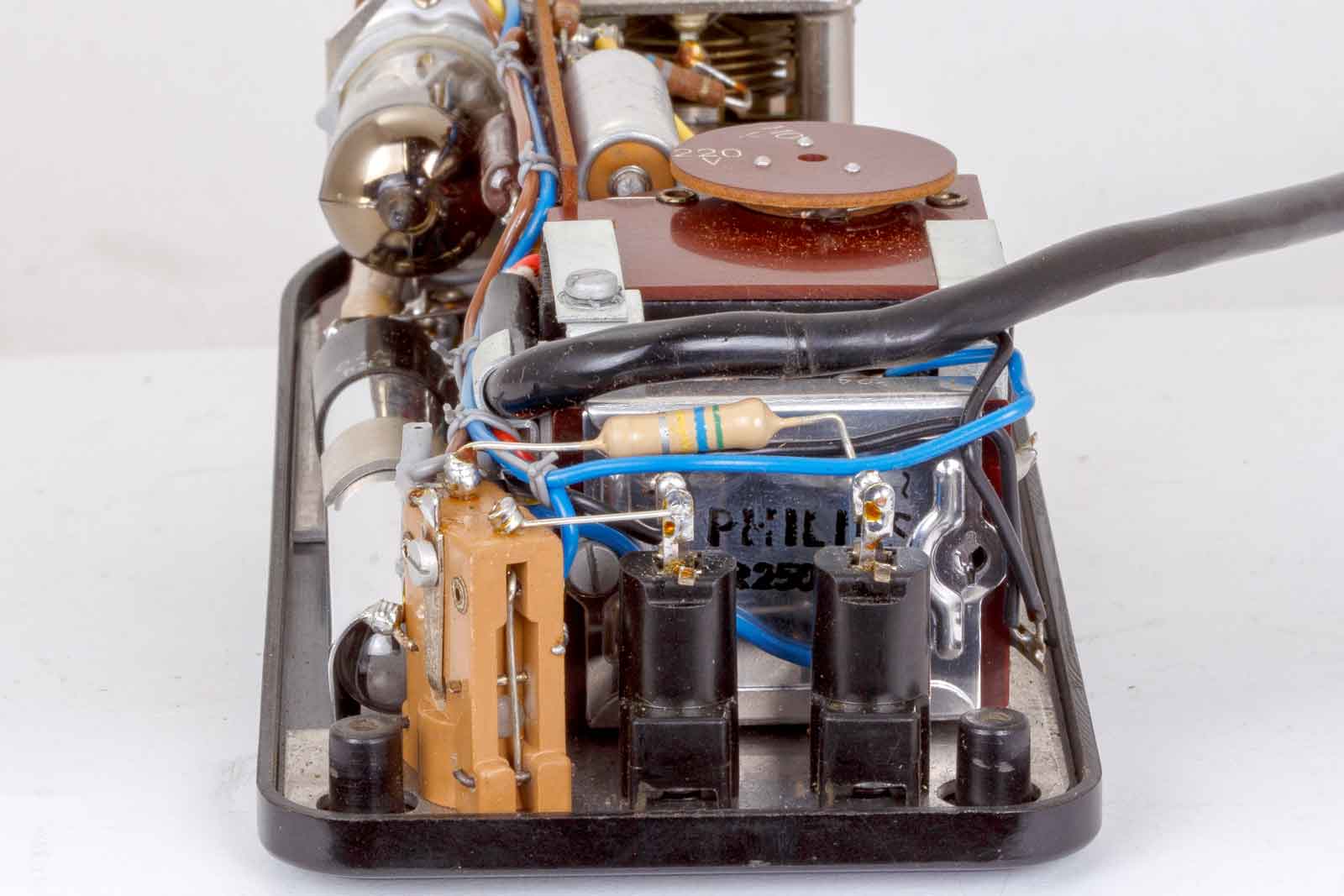

De achterkant met de drie aansluitbussen en daarachter vde selenium bruggelijkrichter .

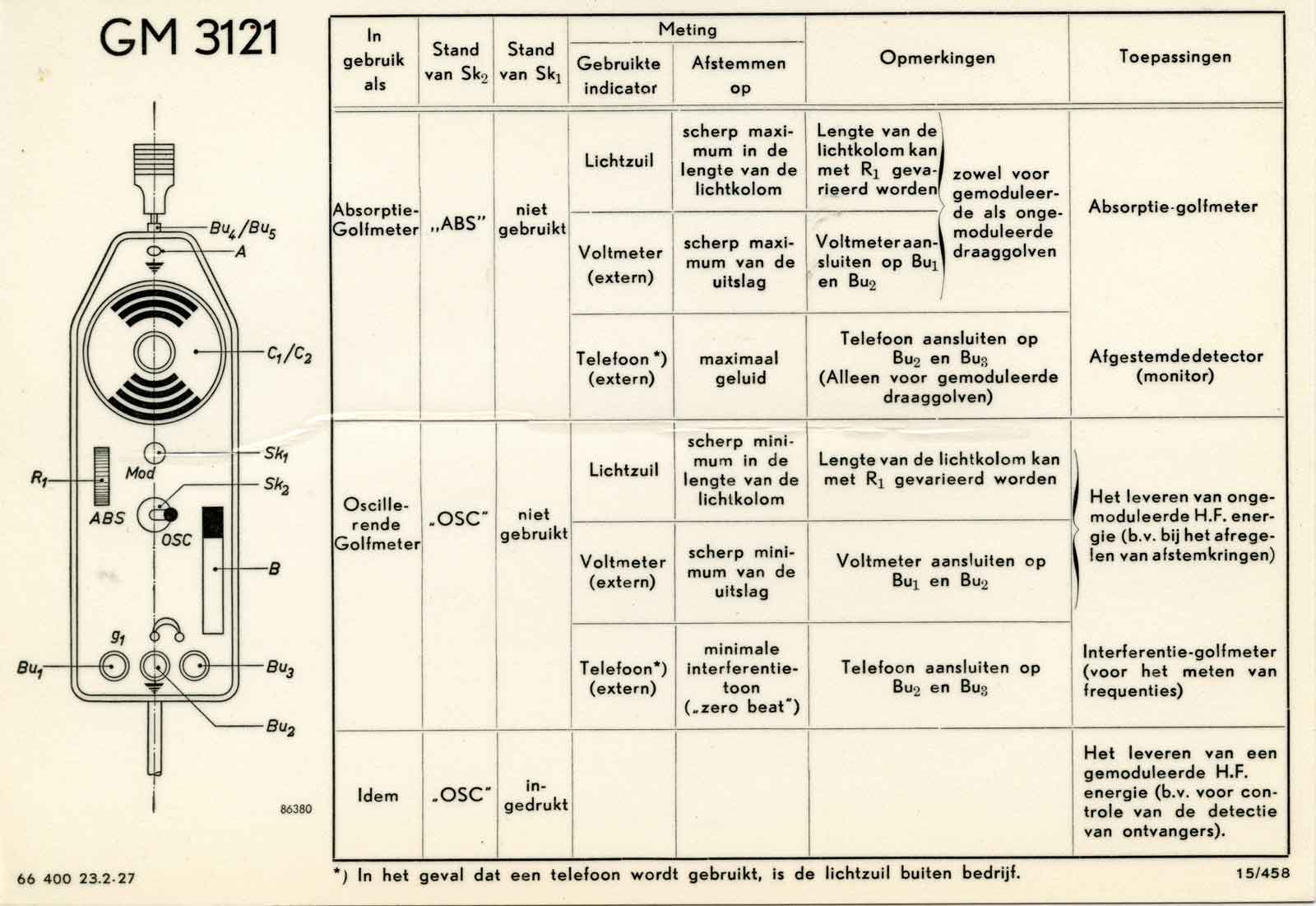

De verkorte gebruiksaanwijzing.

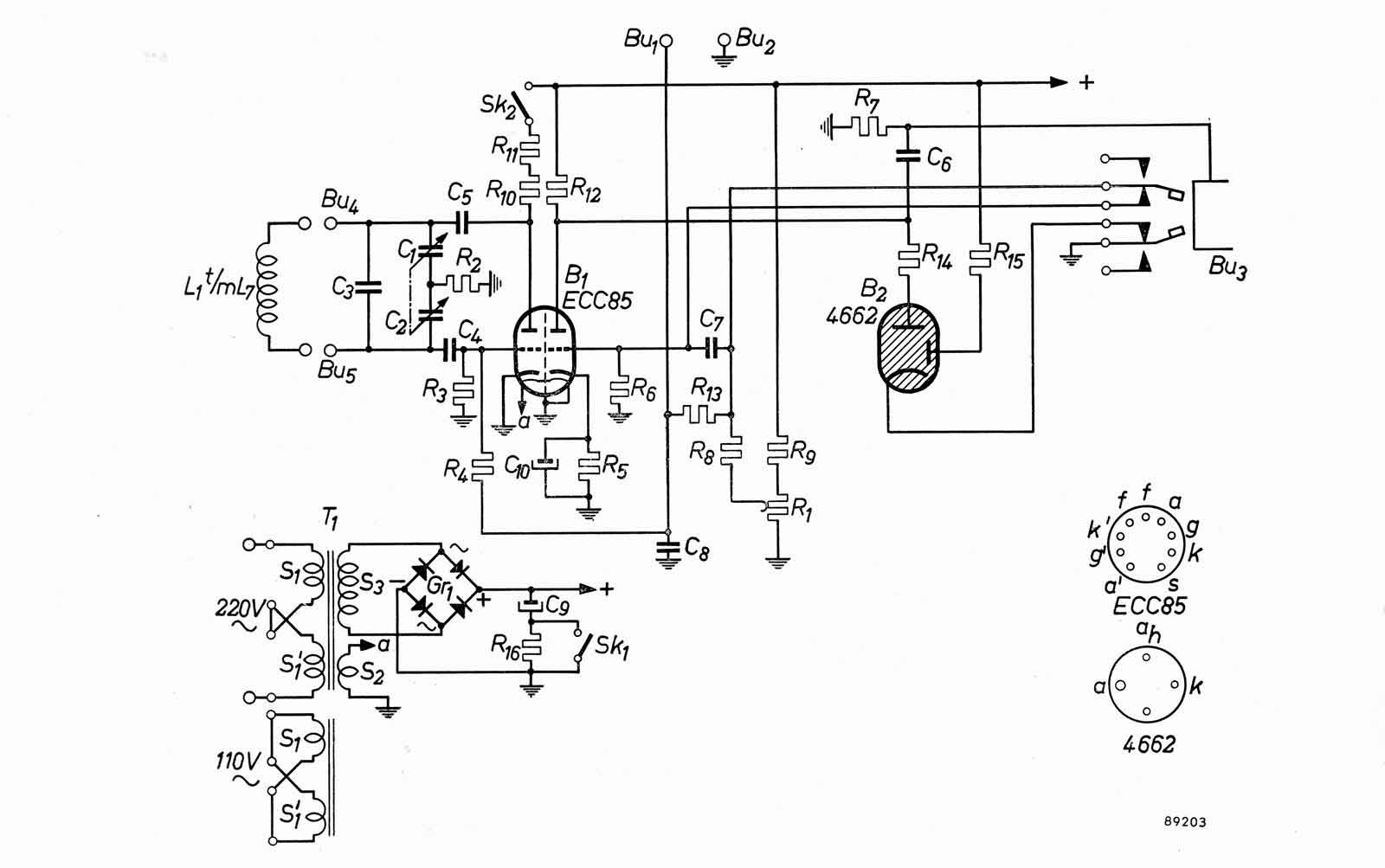

Het schema van dit uiterst nuttige meetinstrument.
