De diverse HF-spoelen en spoelblokken werden in vele Muiderkringontwerpen gebruikt. Maar ook andere firma's bedienden zich van Amroh-materiaal voor hun eigen bouwontwerpen, neem bij voorbeeld de Pupil van Maxwell met de 402-spoel.
Het spoelblok Minicore 736.
Spoelblok Minicore 148.
De Spoelset 503-533.
Oscillatorspoel 644.
Antennespoel 604.
Fluitfilter 624.
Fluitfilter 622.
Spoelen 602 en 642.
Spoelen 641, 642 en 643.
Spoelen 872 en 873.
De spoelset 901-931.

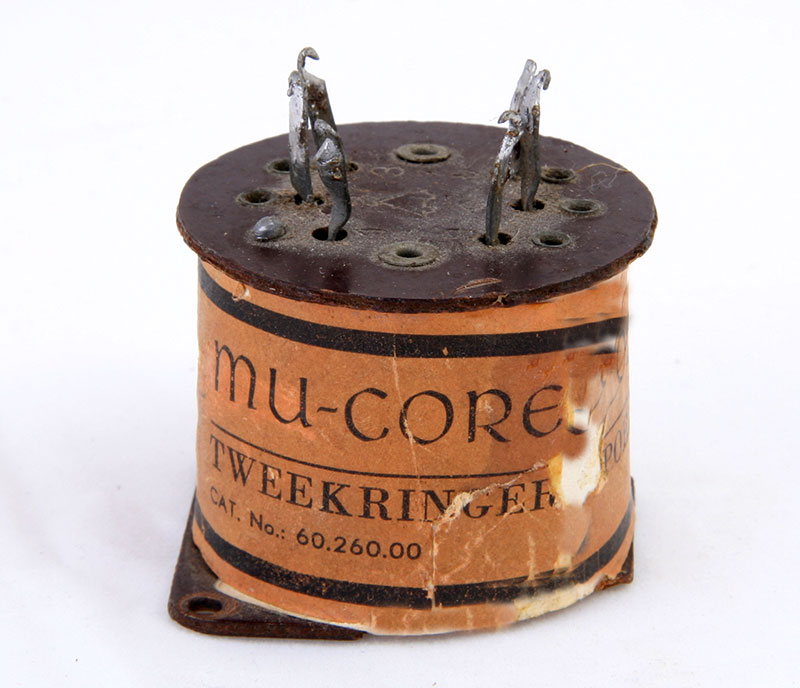

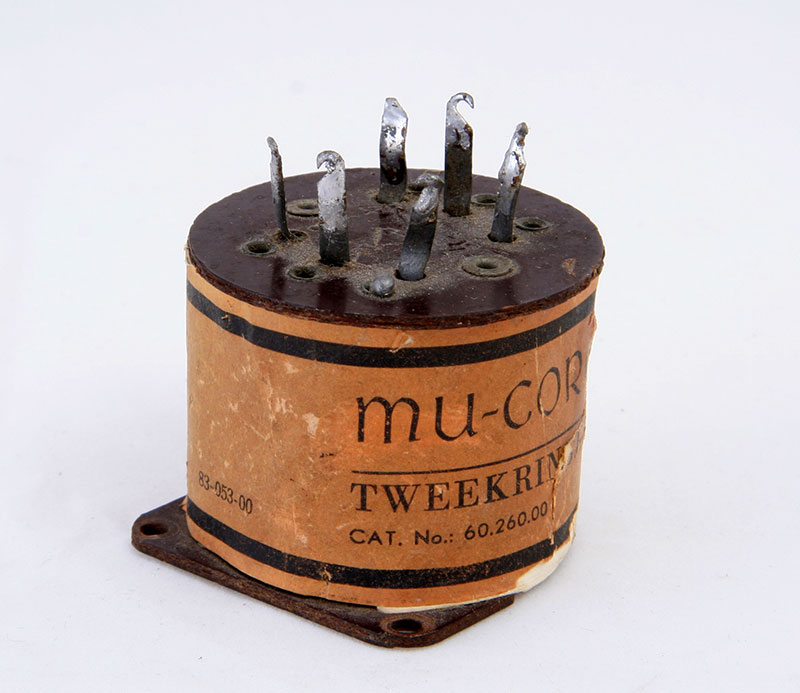

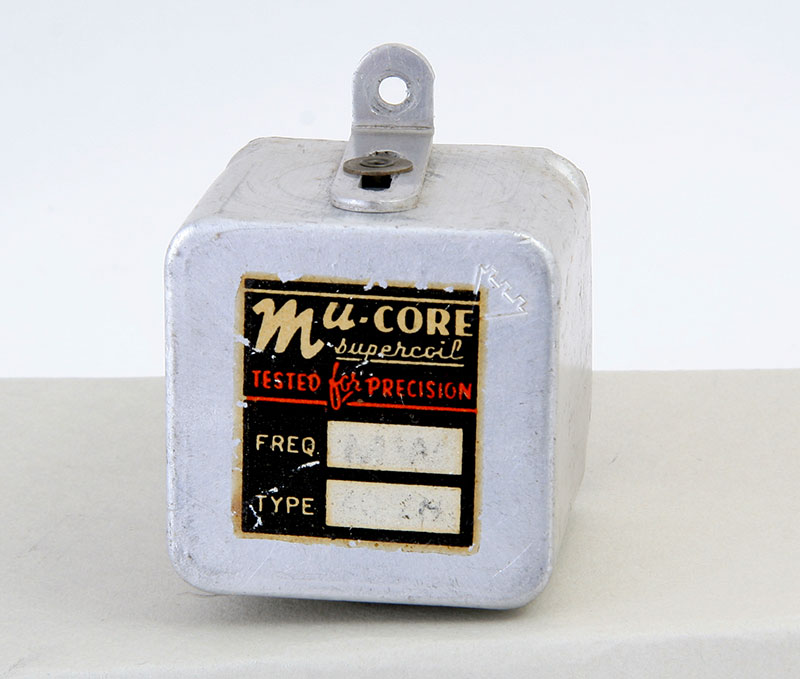

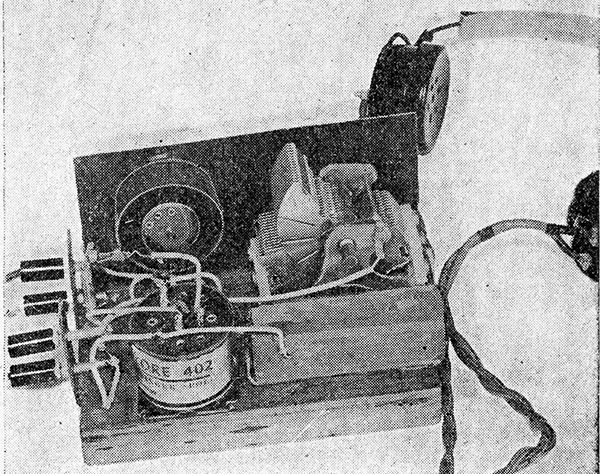

Mucore 402-spoel oud.
Mucore 402N.
Mucore 402.
Namaak 402 Reinhöfer
Oscillatorspoel bandrecorder? BO-4.
Diodefilter DF1.
HF-smoorspoel F4.
Sperfilter 1004.
HF-transformator RFT2

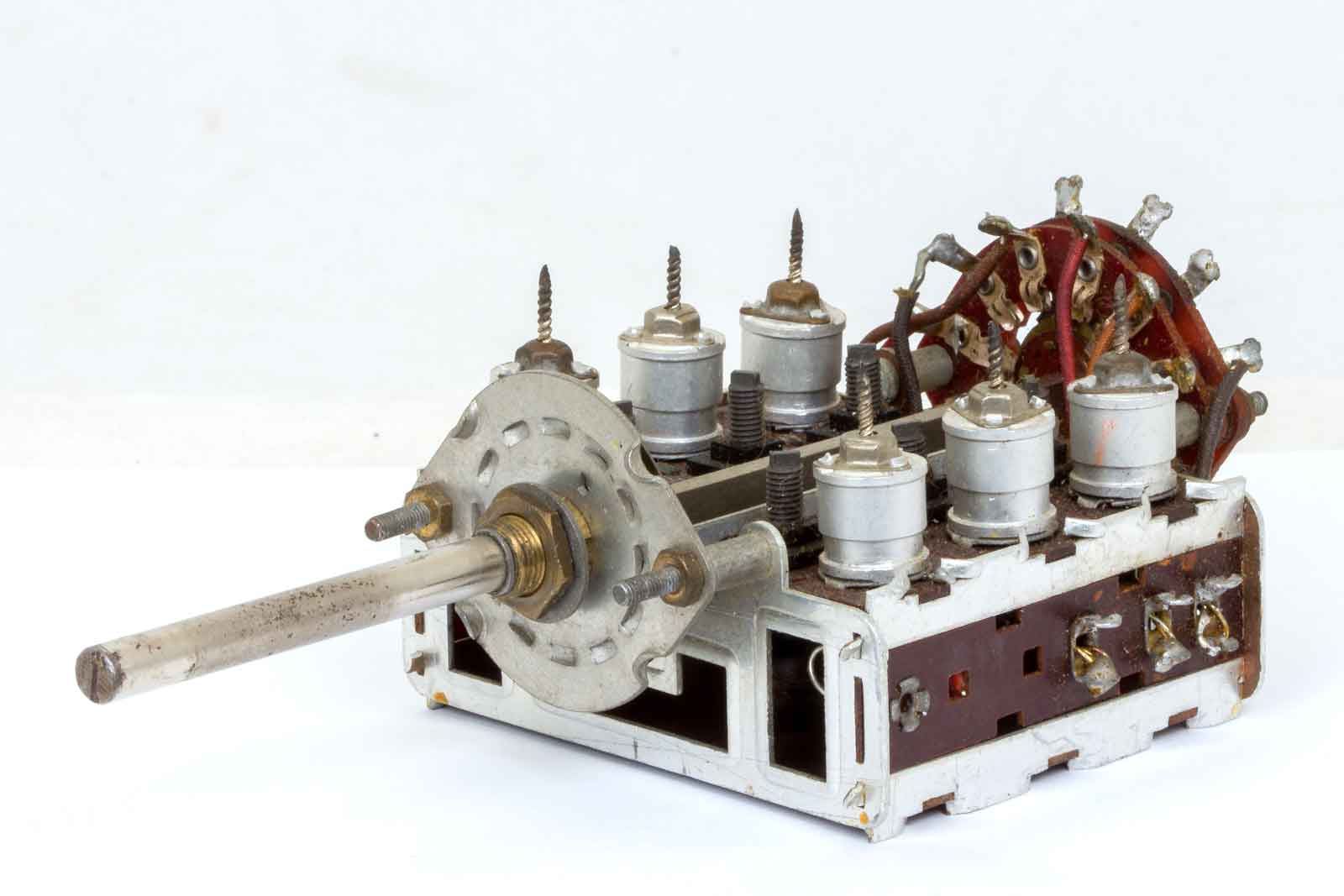

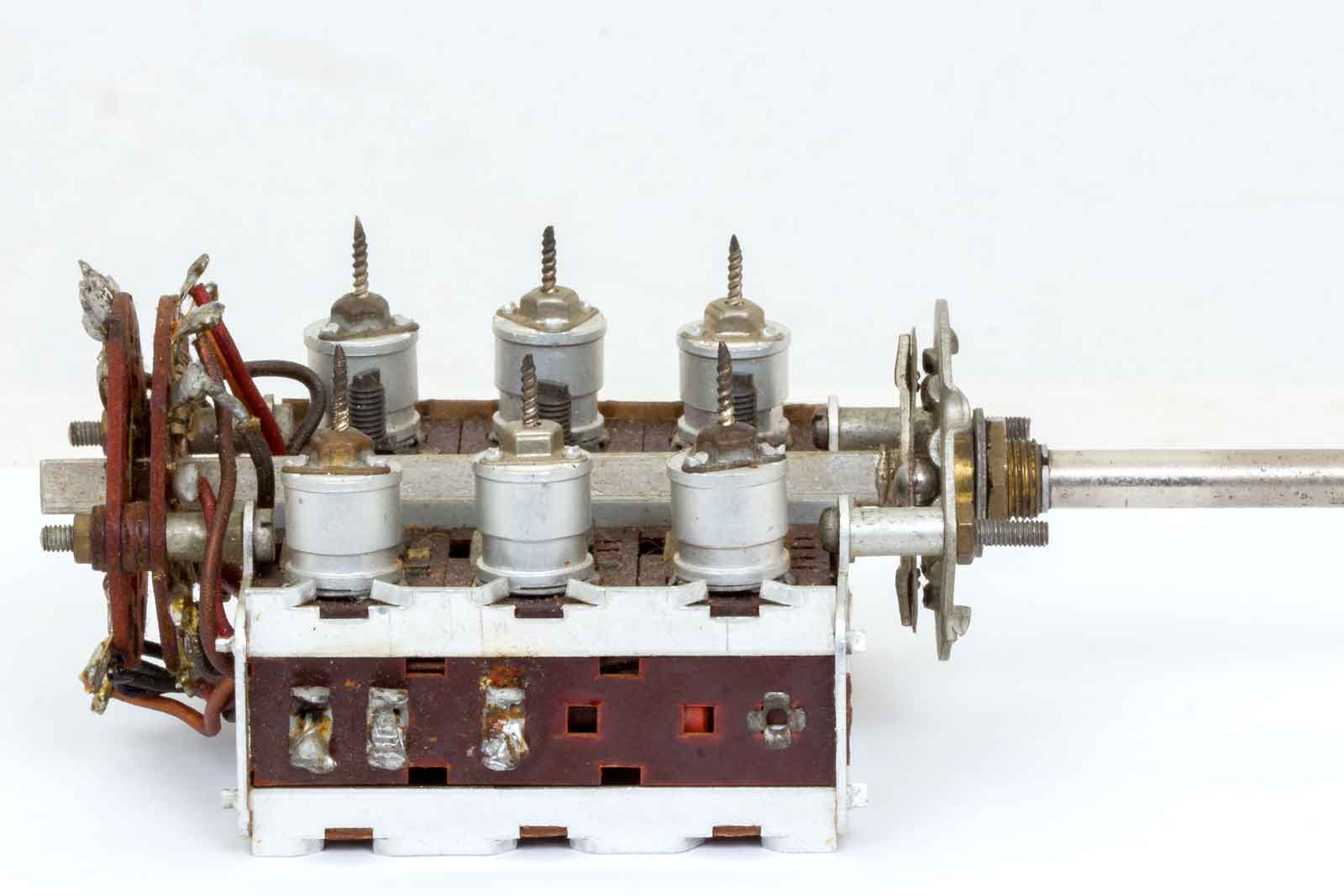

Spoelblok Minicore 736.
.
Spoelblok Minicore 736 voor korte- , midden- en lange-golf.

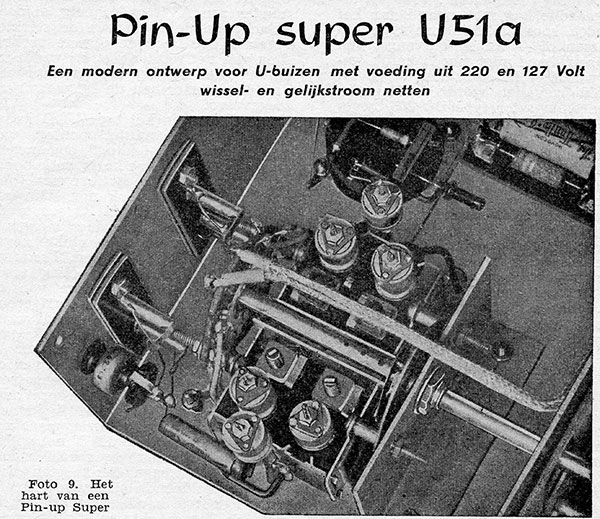

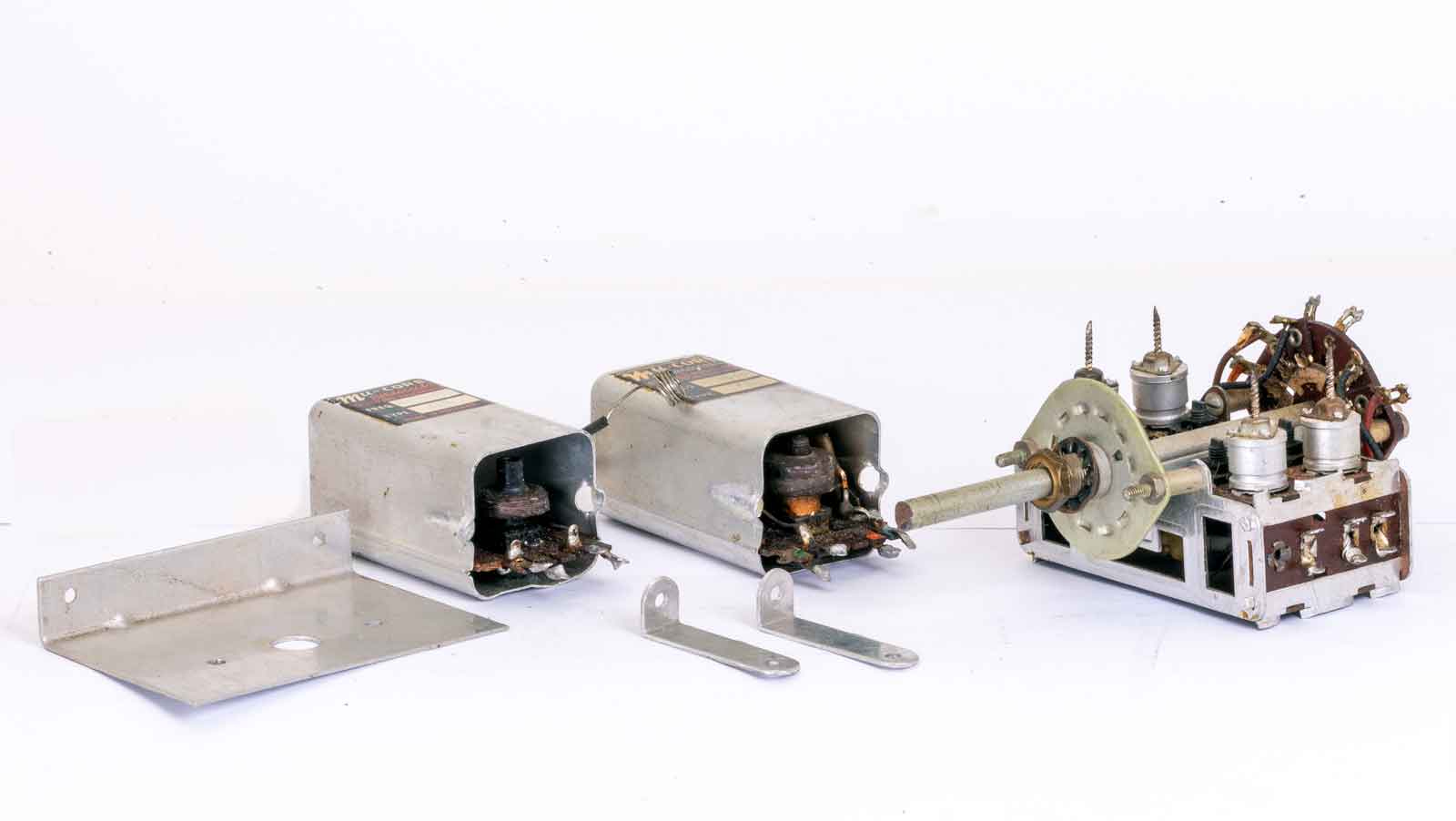

Toepassing in de Pin-Up super U51a. (1952)

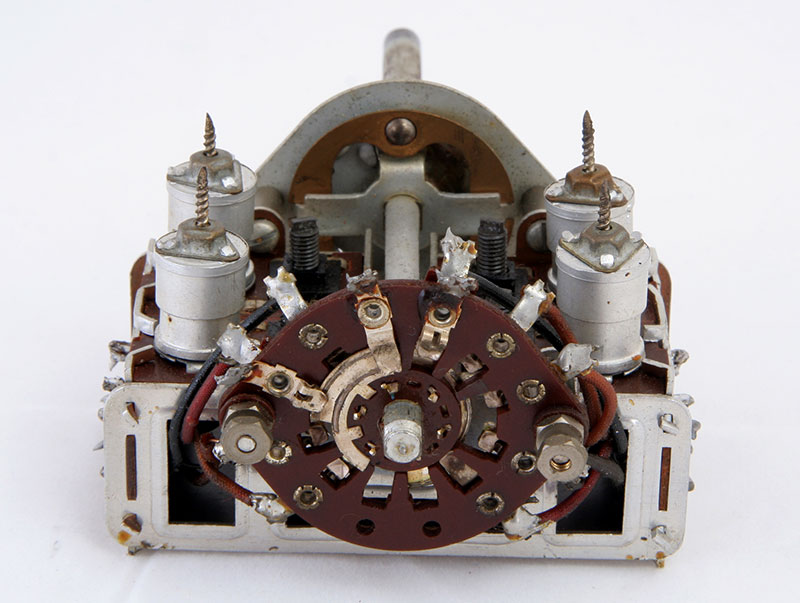

De achterkant met schakelaar waar ook een positie voor de platenspeler was gereserveerd.

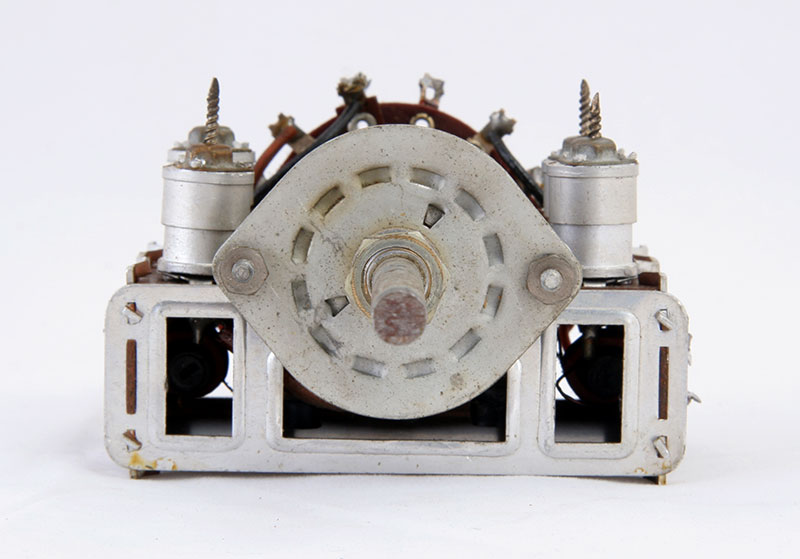

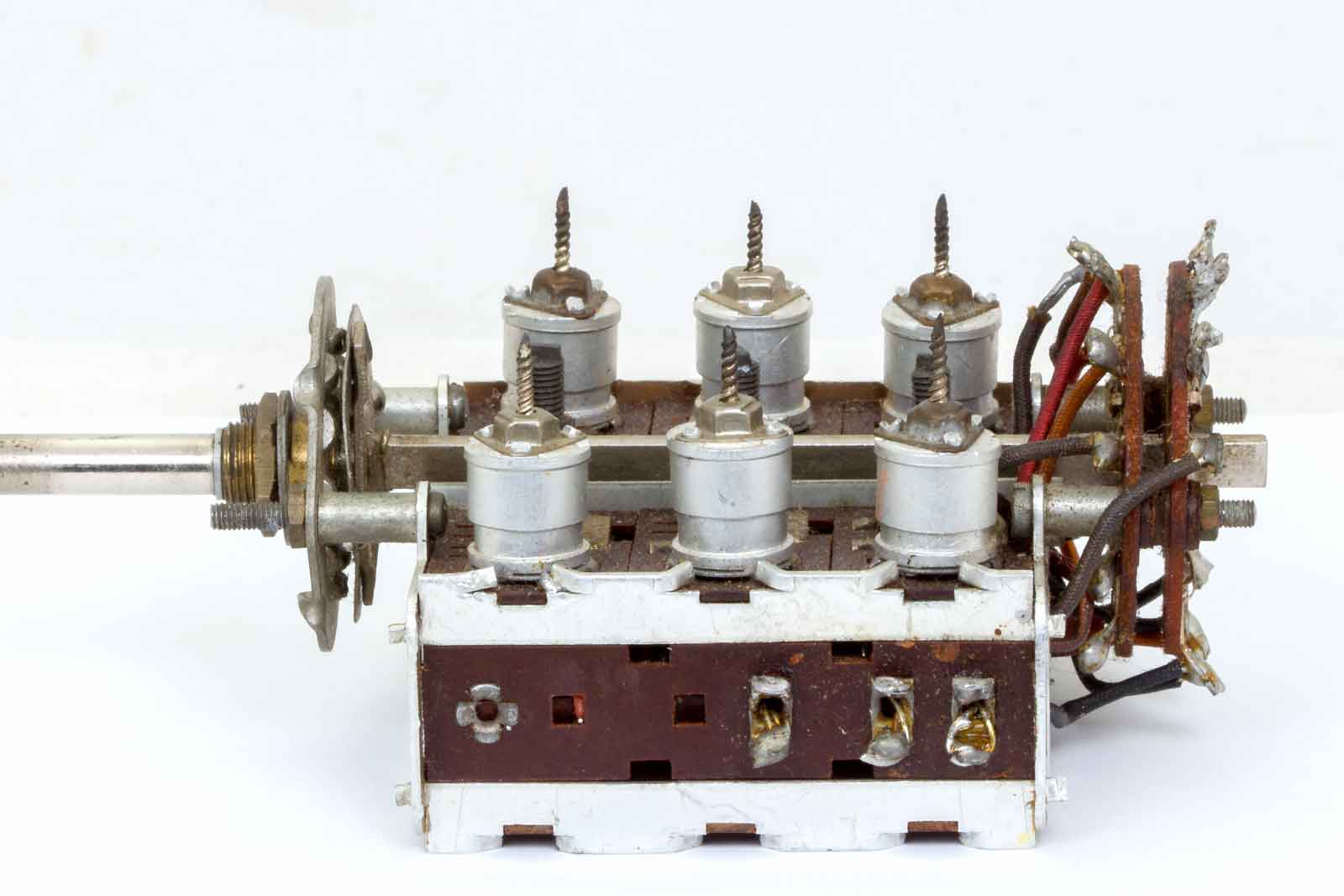

De voorzijde met as.

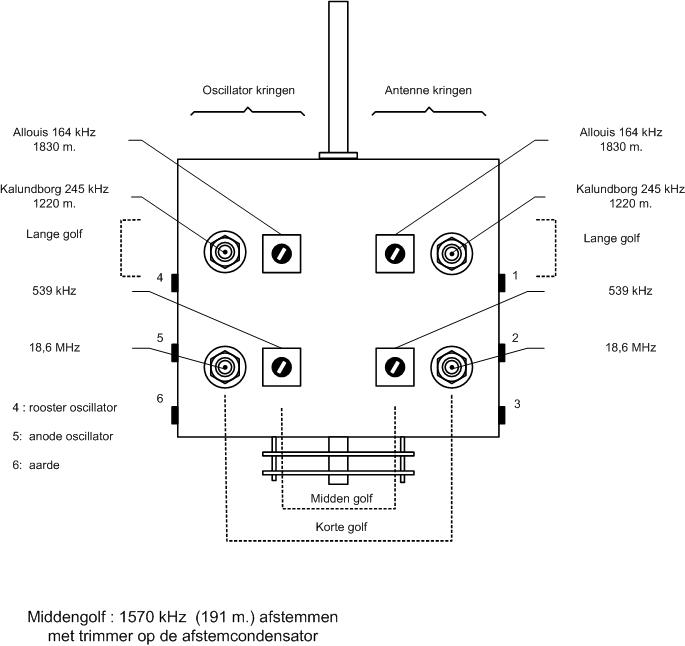

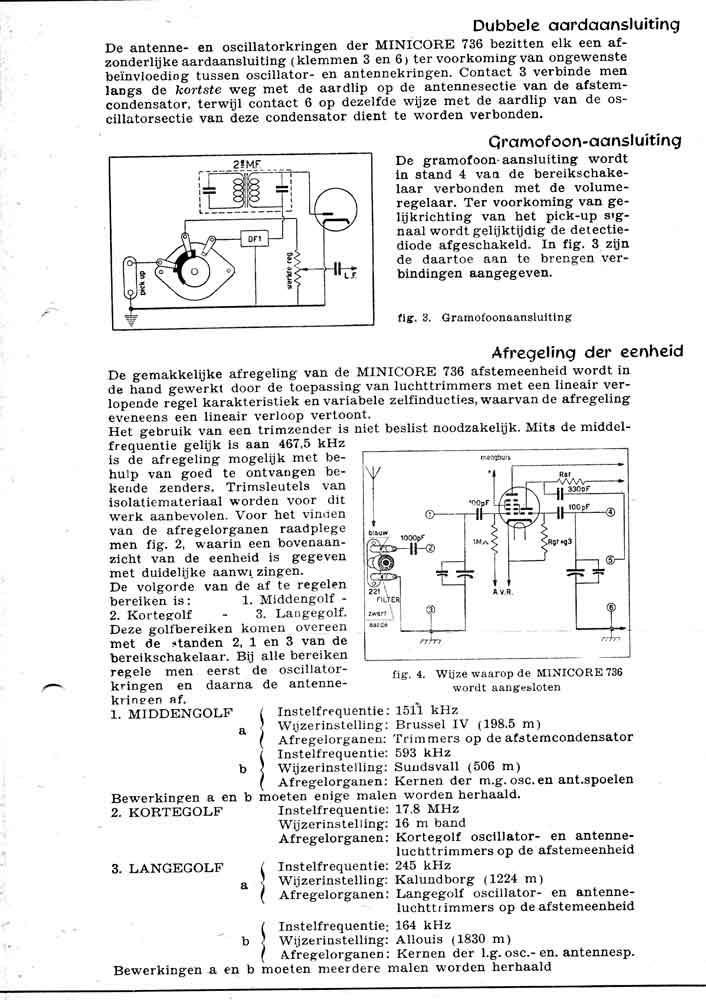

De afregelprocedure voor de 736.

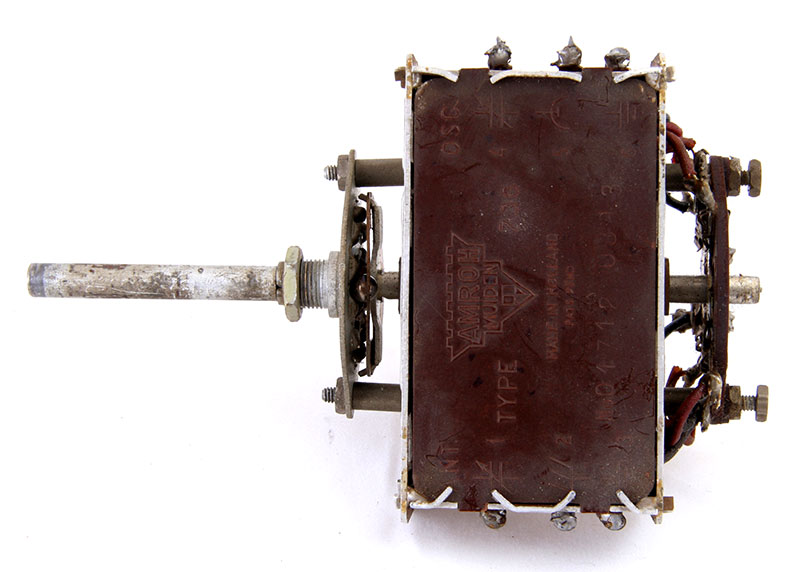

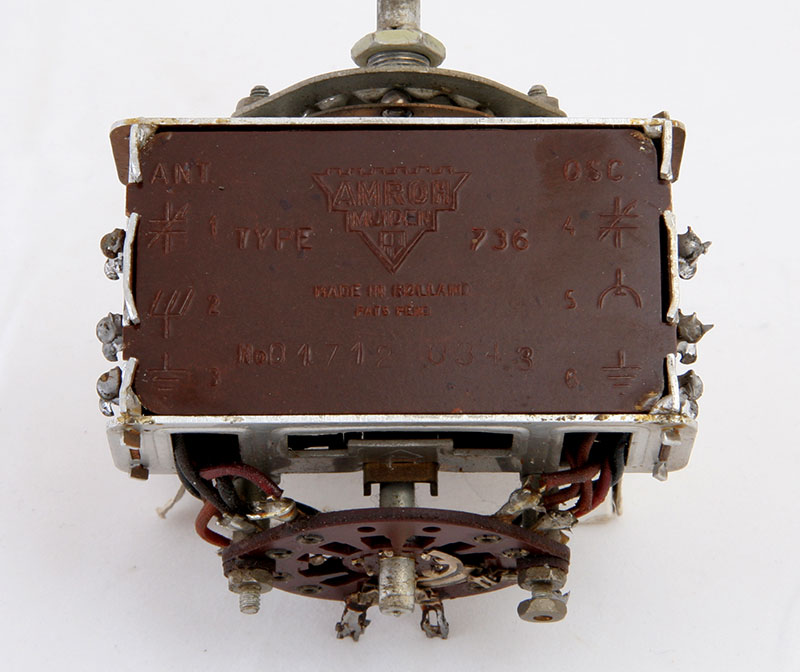

Op de onderkant zijn de symbolen van de aansluitingen te zien. Het typenummer is hier echter nauwelijks leesbaar.
Met wat poetswerk is het iets beter te zien.

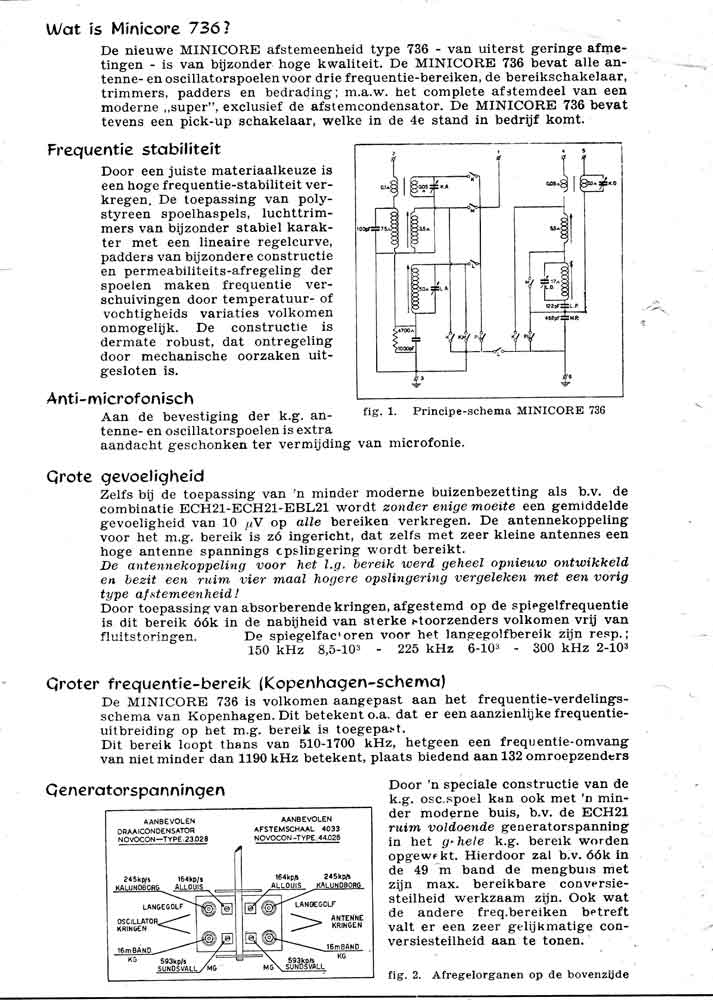

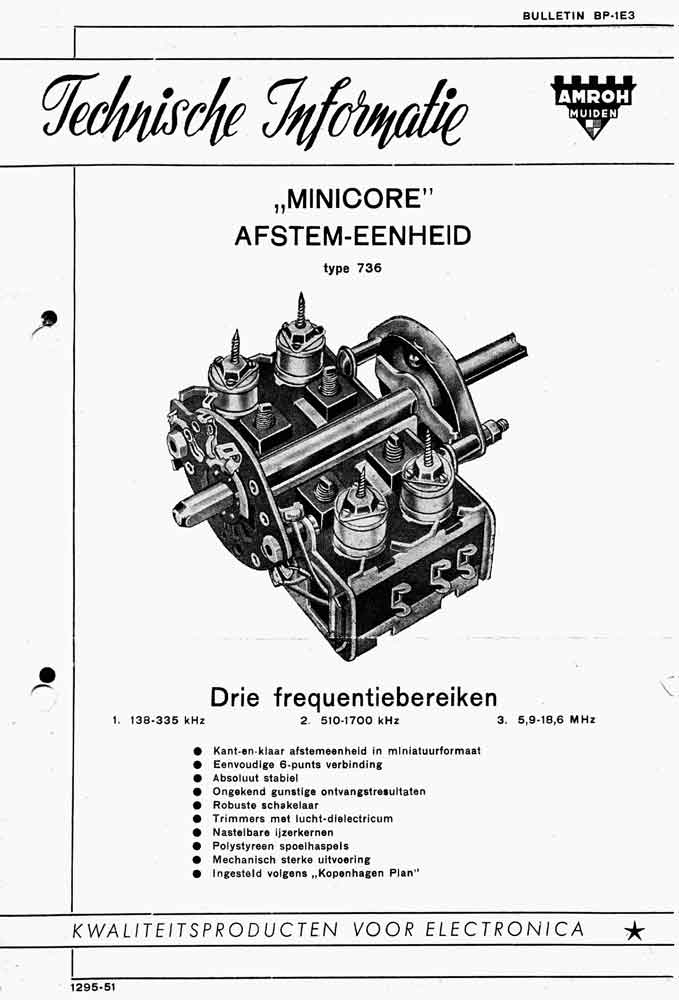

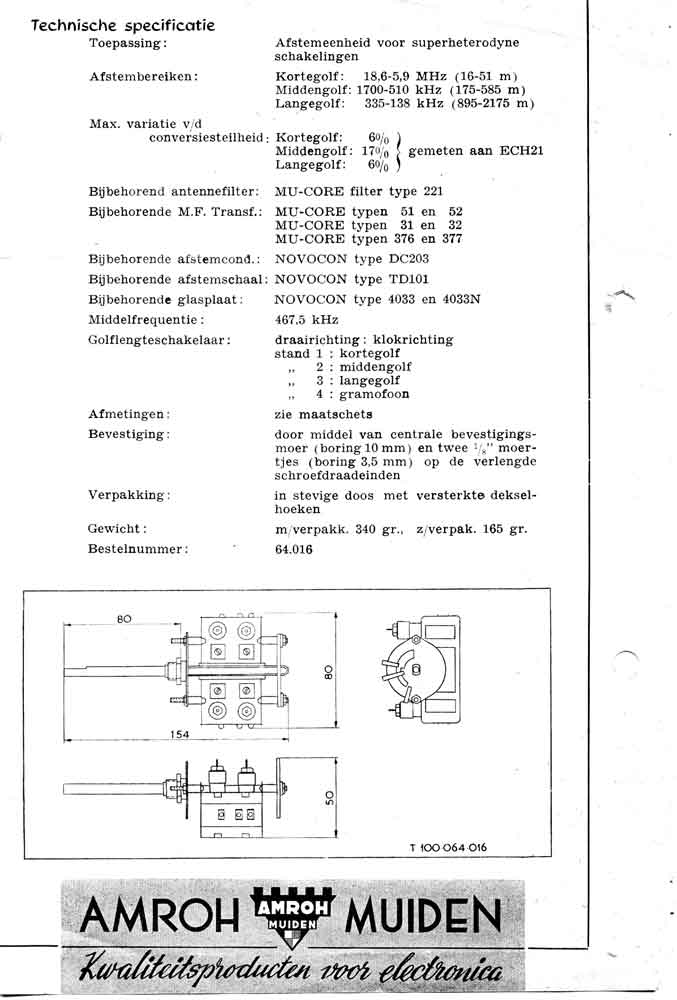

Hier onder de technische informatie van AMROH over de 736.
Minicore spoelblok type 148.

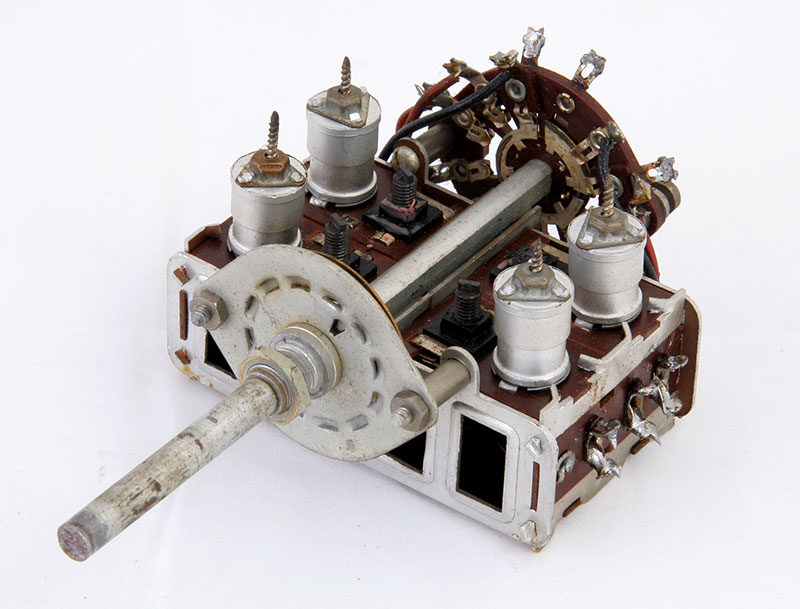

Het blokje type 148. Met lange-, midden-, korte-golf en visserijband.
De rechterkant waar zich de kringen voor de oscillator bevinden.
De linker zijde met de onderdelen voor de antenne-kringen.

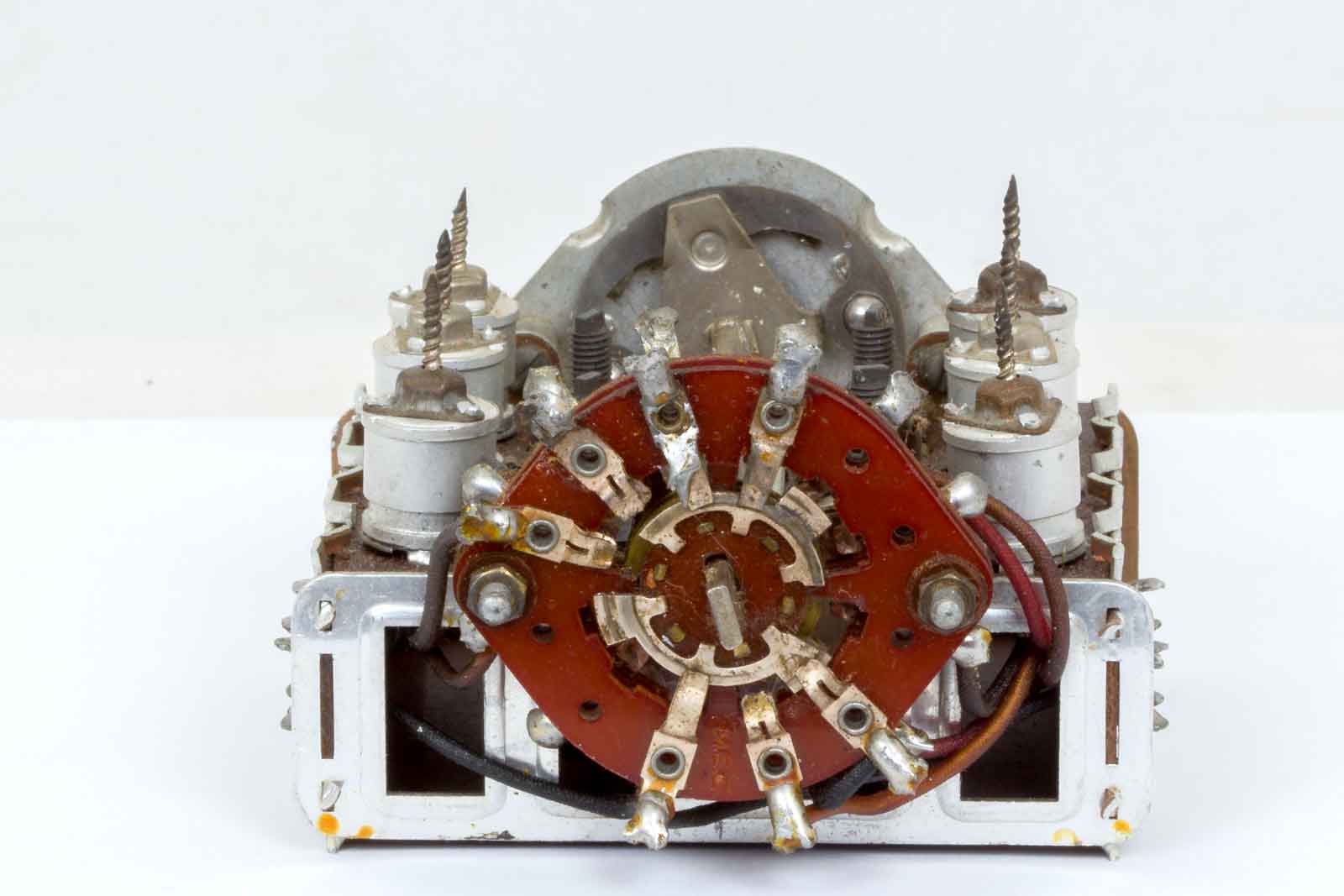

De achterkant met het achterste schakeldek. De twwe bovenste contacten kunnen gebruikt worden voor de functie platenspeler of radio.

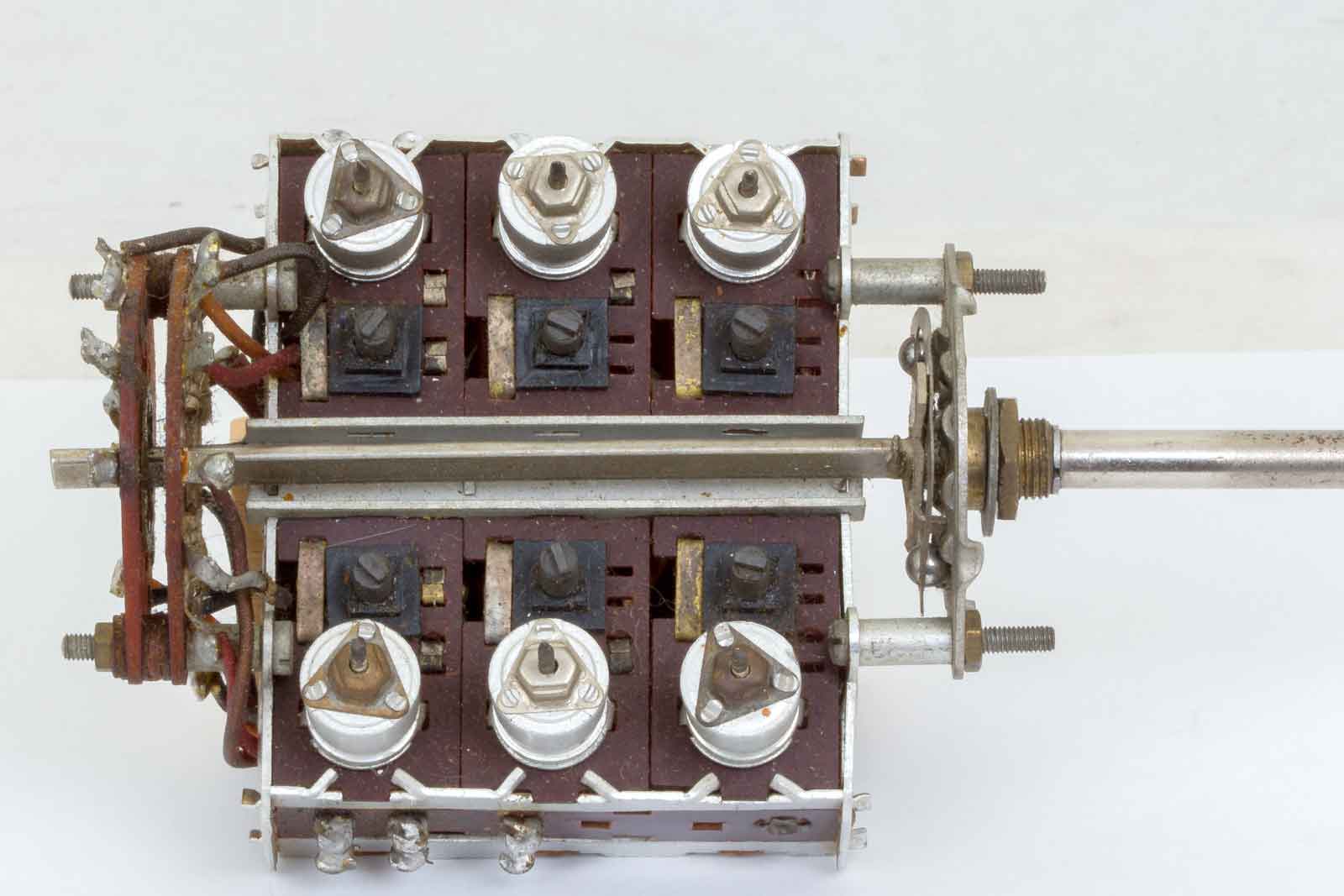

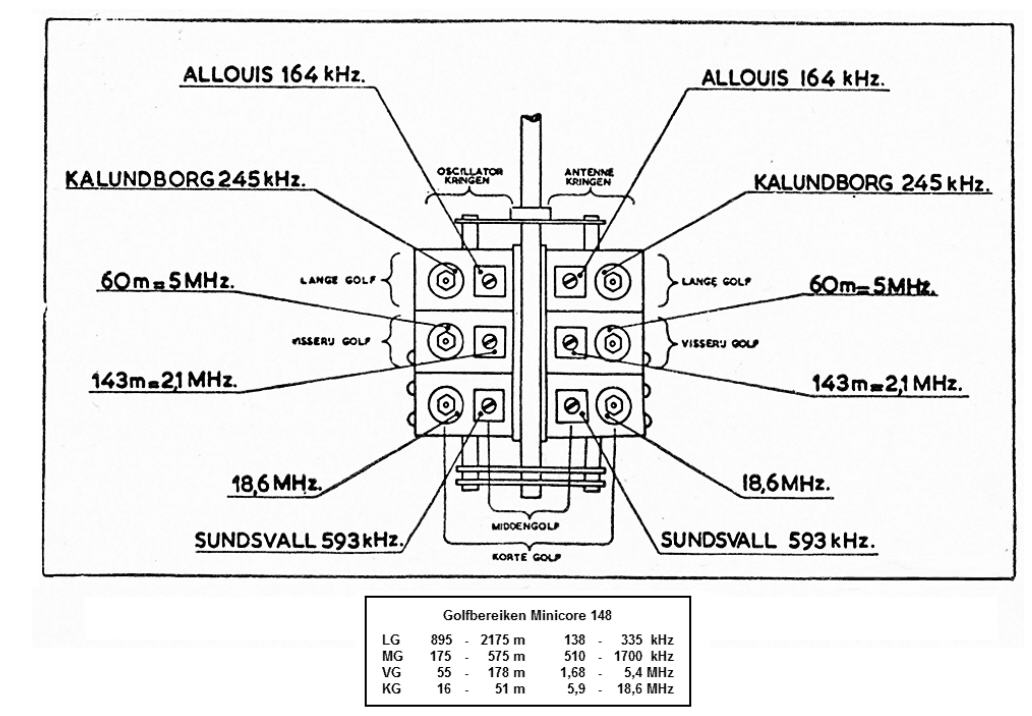

Bovenaanzicht. Hieronder beschrijving van de afregelpunten.

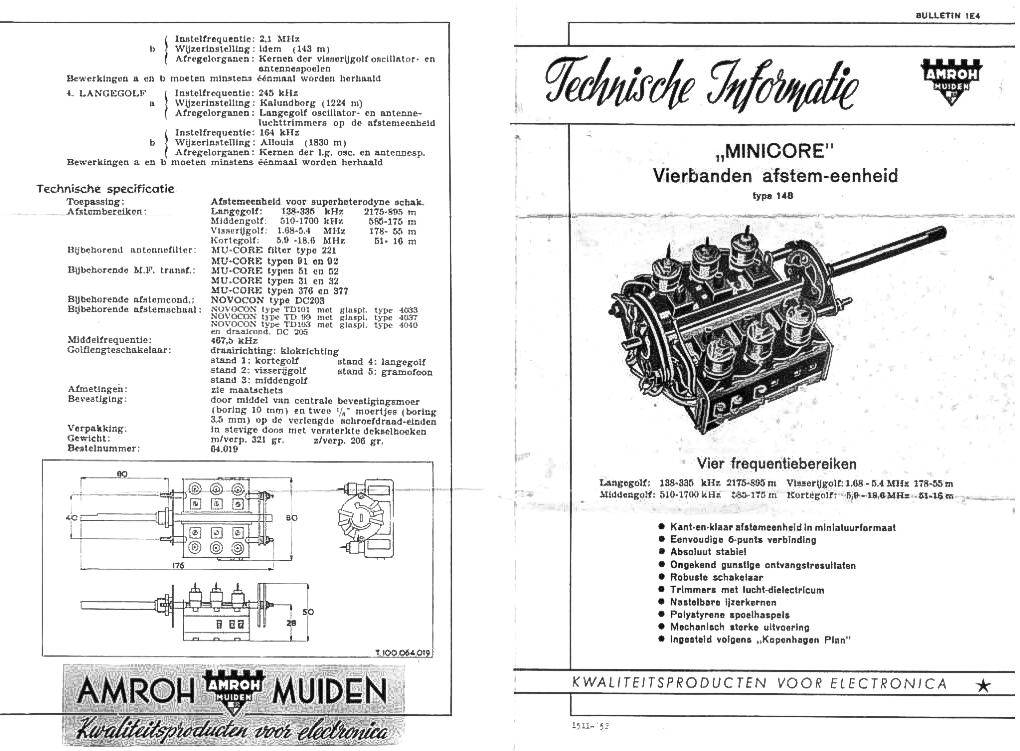

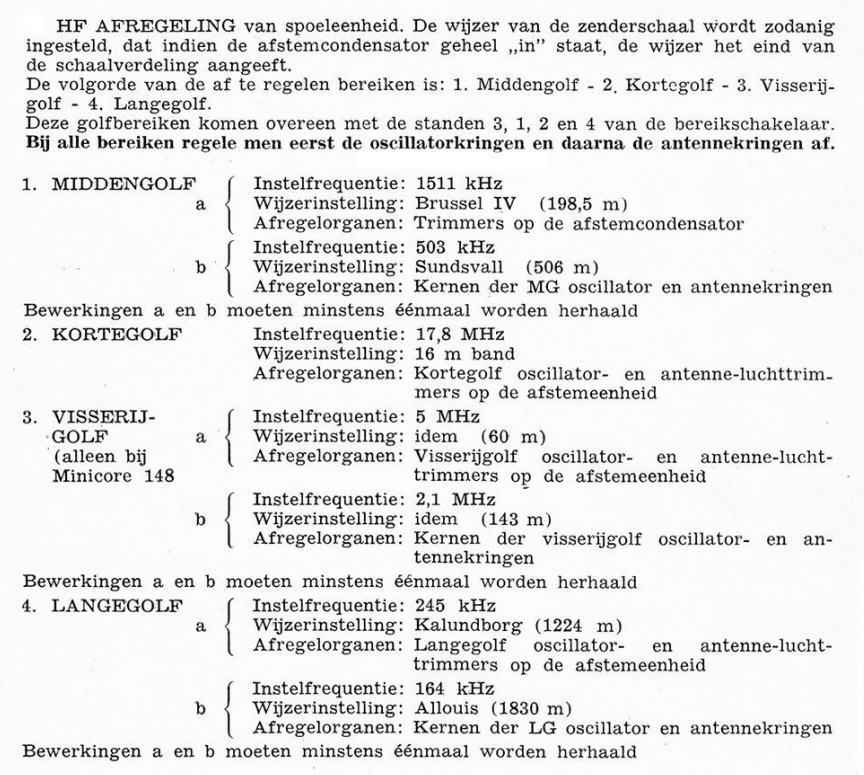

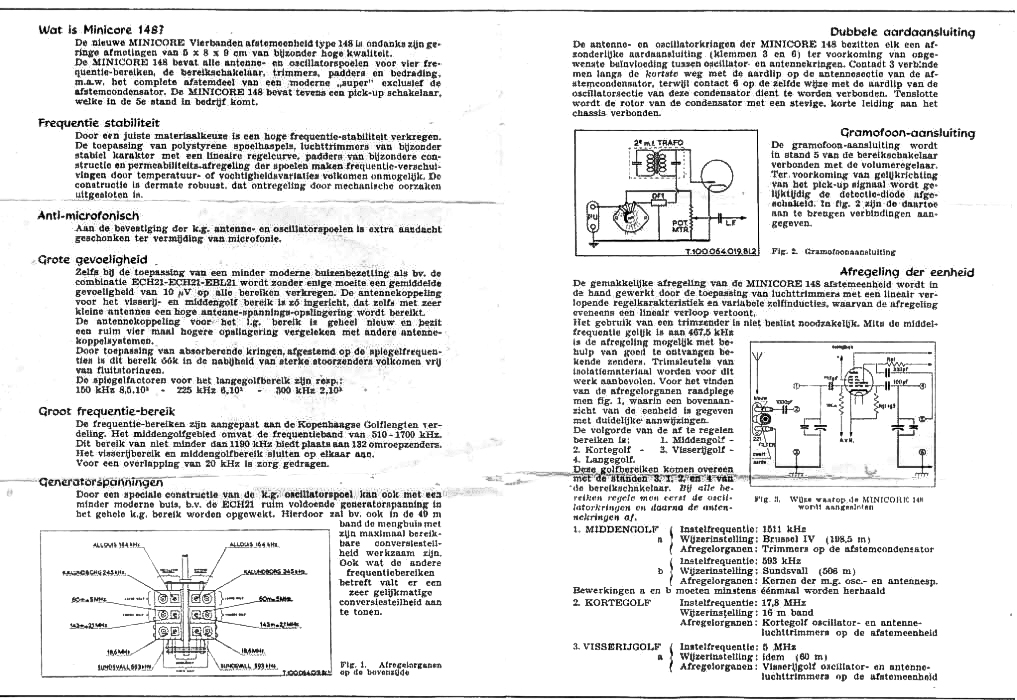

Dit is de afregel-aanwijzing voor de 148.

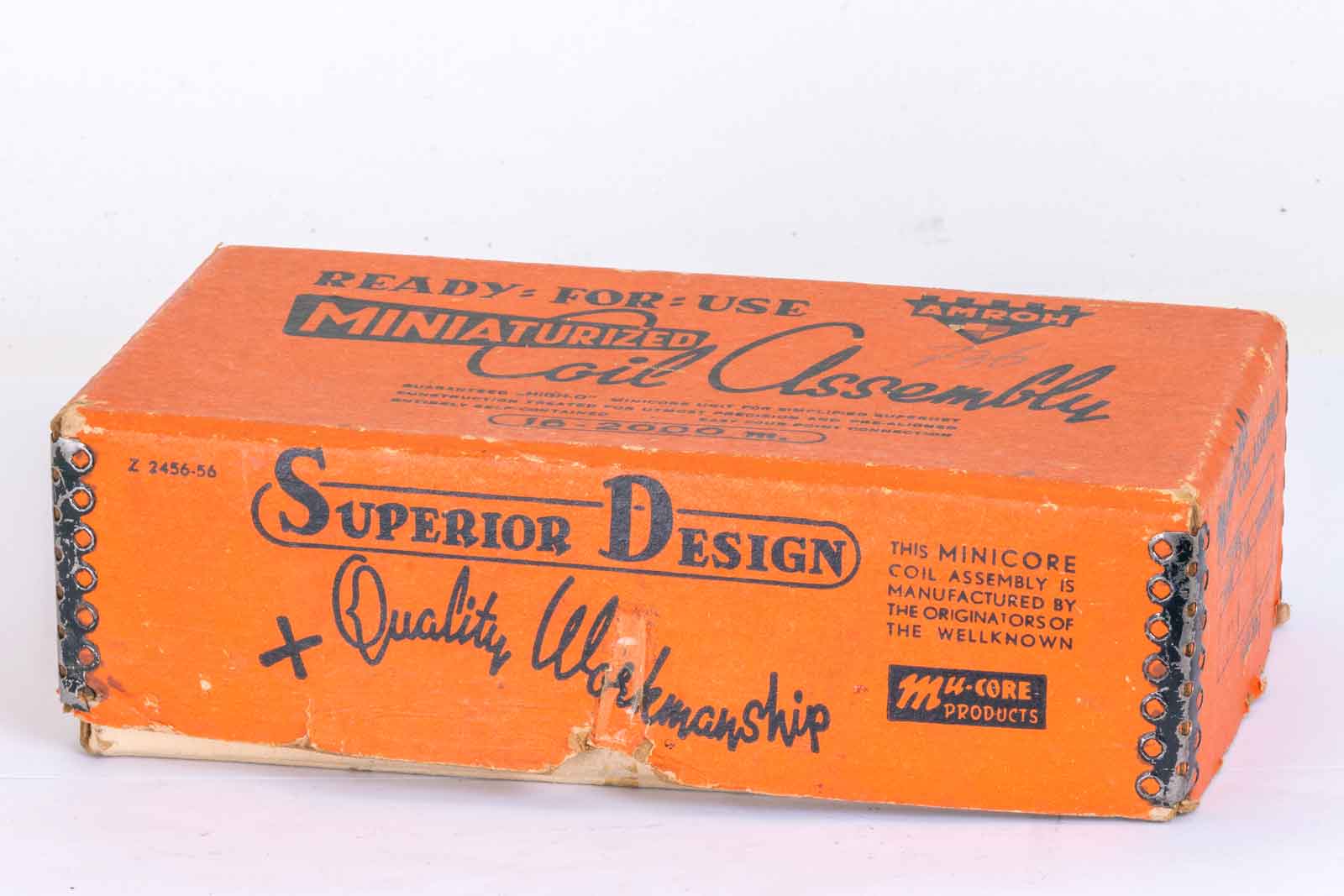

Nog wat reclame voor het spoelblok.
De preciese werkwijze.

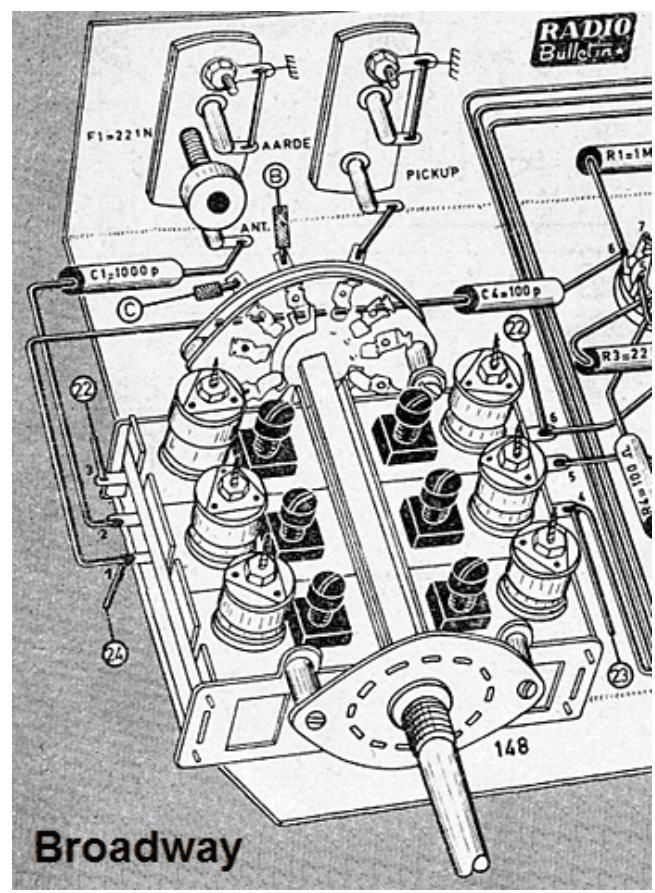

Op deze afbeelding is ook te zien hoe de platenspeler is aangesloten.
Hier nog wat gegevens van het blok.
Nog wat voorbeelden en aanprijzingen.
Het spoelblok wordt oa.in de MK-53 toegepast.
Spoelset 503-533.

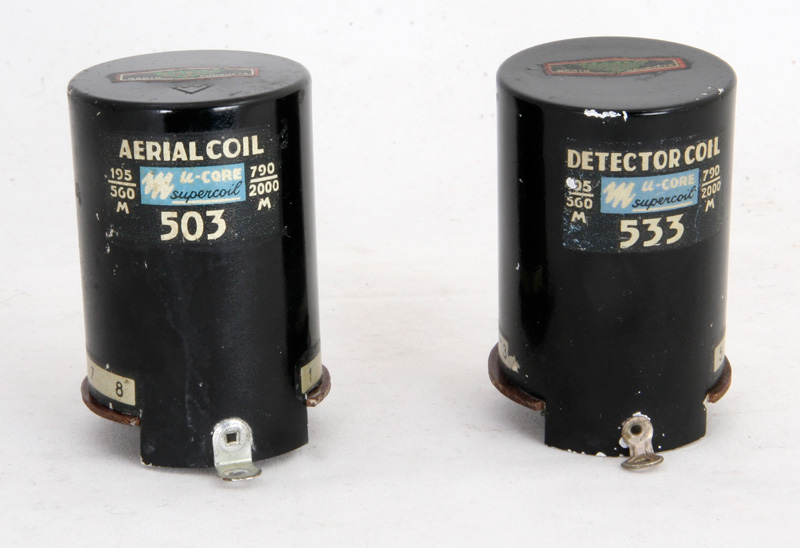

De Aerial-Coil 503 en Detector-Coil533, toegepast oa. in de MK-DRIE uit "Jongens Radio" deel 1.
De spoelen waren voor de lange- en de middengolf bedoeld, een voorganger van de 931 of 932.

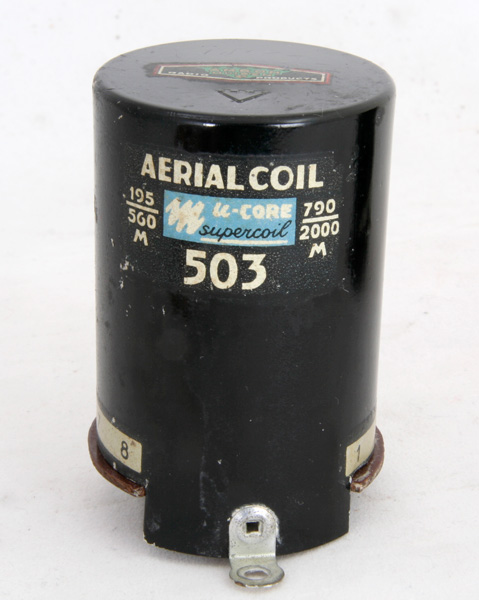

Een echte Mu-Core Supercoil, de antennespoel 503.

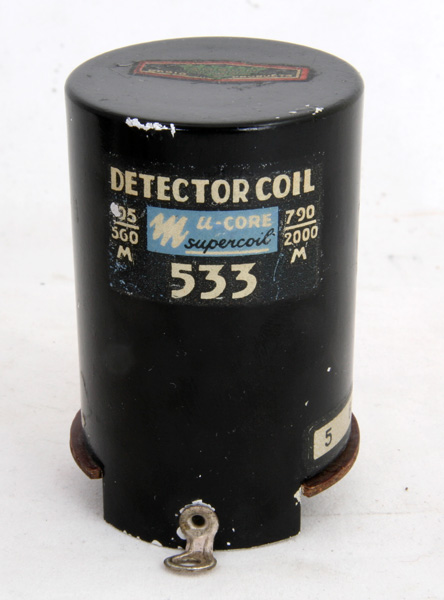

Dit is de detectorspoel, de 533.

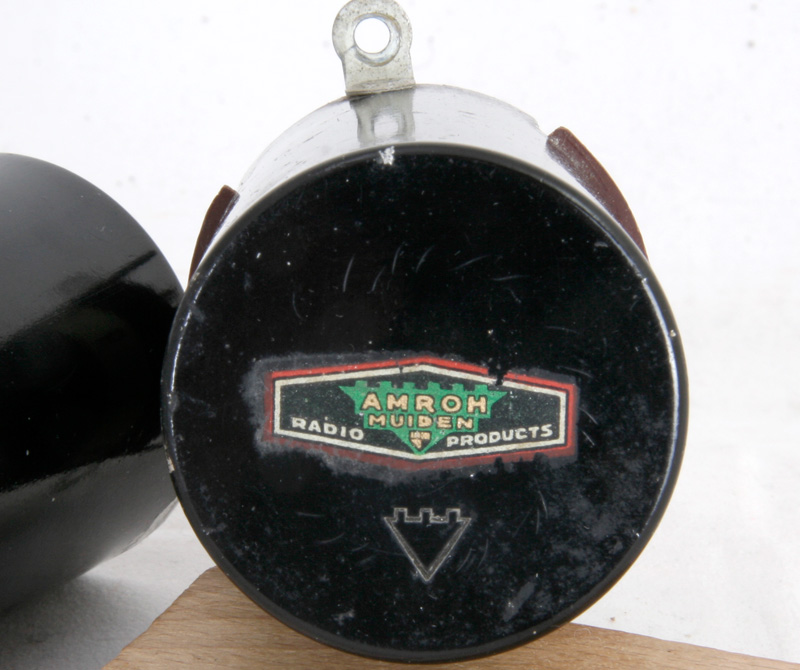

Duidelijk zichtbaar het Amroh-logo.

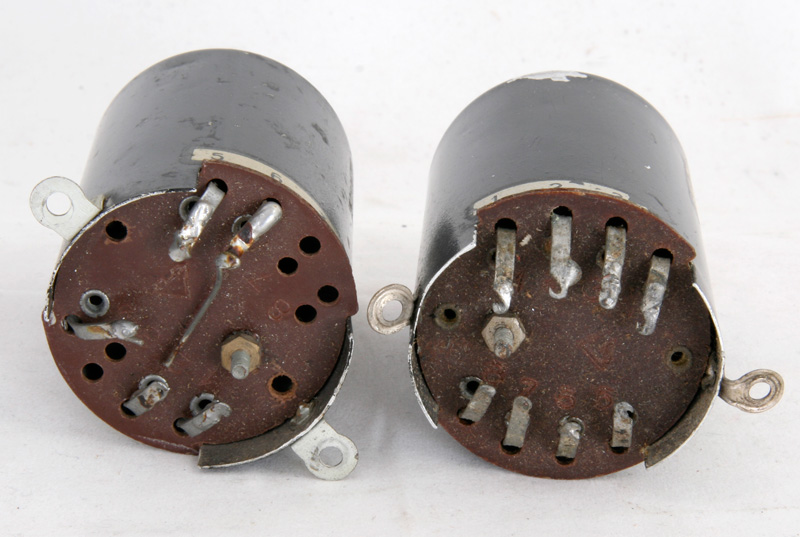

De aansluitingen, voor de aerial-spoel 5 en voor de detector 8..
Buizenbezetting: I : EF9, II : EF6 (EF9) , III : EL3 en IV : AZ1

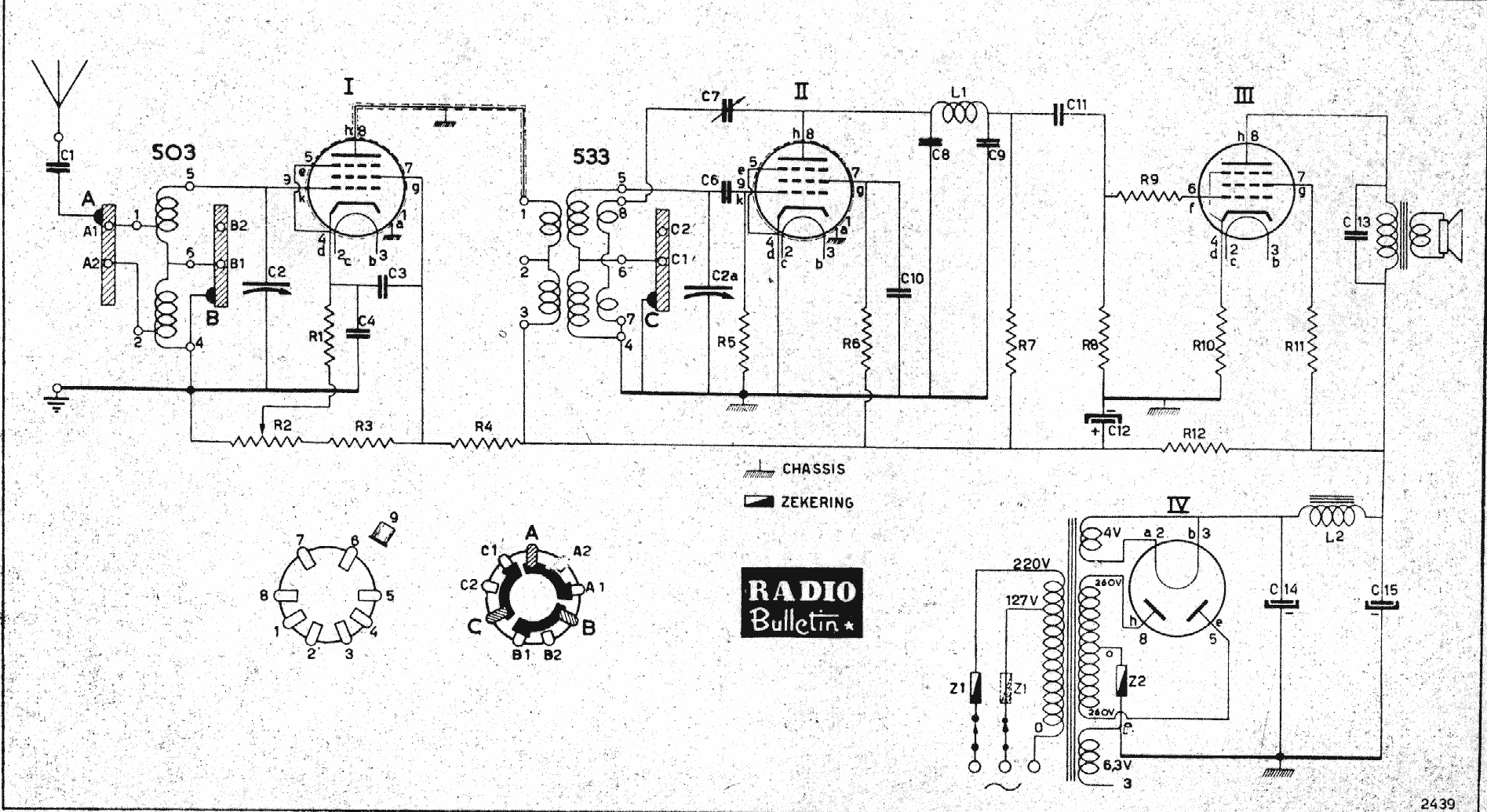

Het schema van de MK-DRIE. Klik op de afbeeldingen voor een vergroting.
De 644 oscillator-spoel.

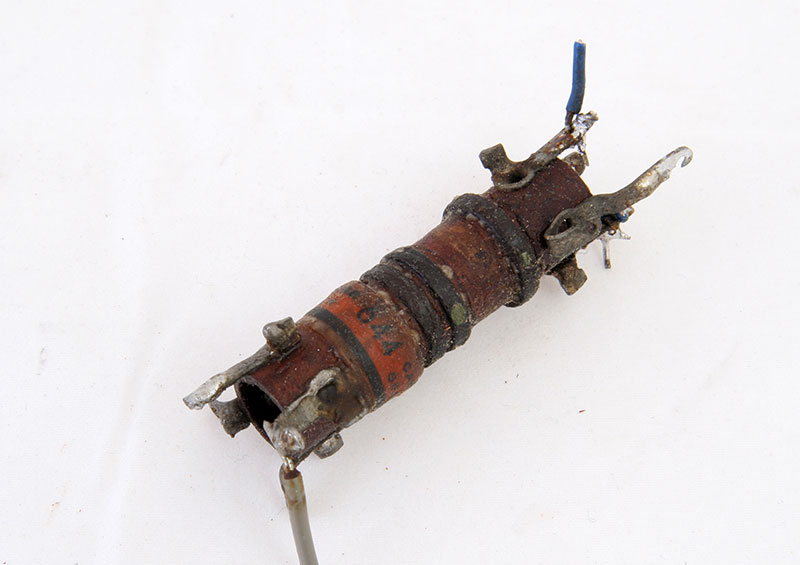

644, oscillatorspoel voor lange-, midden- en korte-golf.
LG : 875 - 2000 meter.
MG: 200 - 560 meter.
KG: 16 - 52 meter.
Door op de spoel te klikken verschijnen in een extra venster de gegevens!

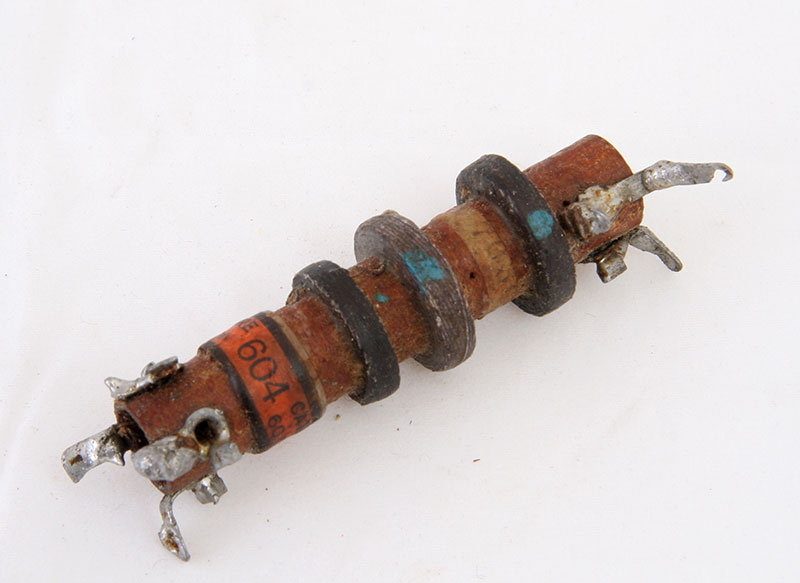

De bijbehorende antennespoel 604.
De bijbehorende antennespoel.
Door op de spoel te klikken verschijnen in een extra venster de gegevens!

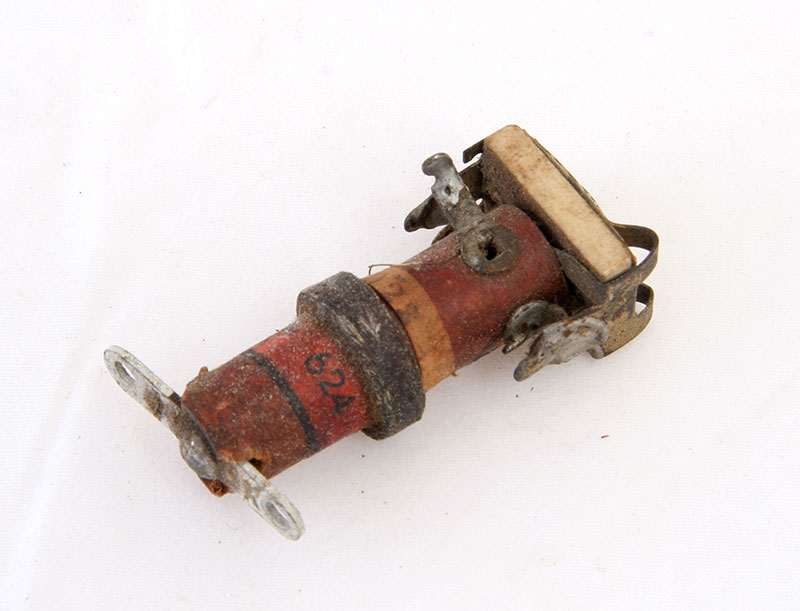

MF-fluitfilter 624
Fluitfilter 624

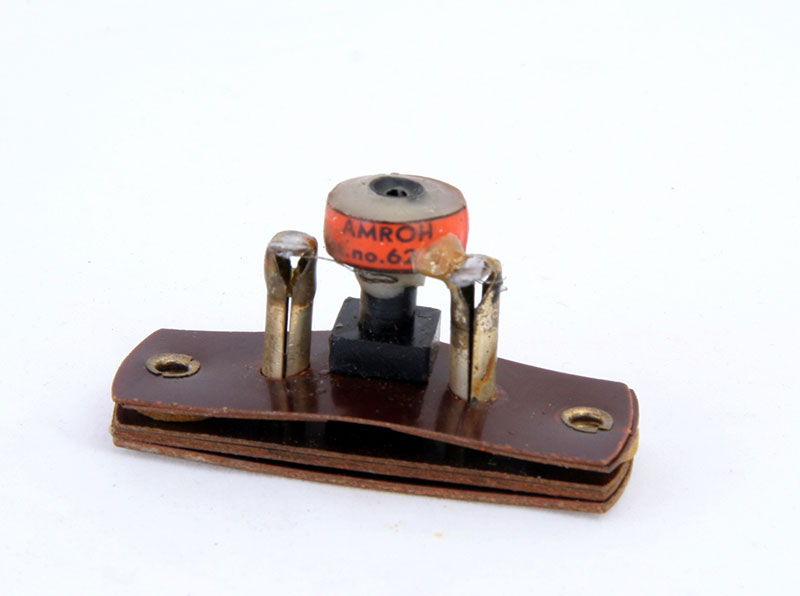

Het MF-fluitfilter Nr.622.
Moderner MF-fluitfilter.

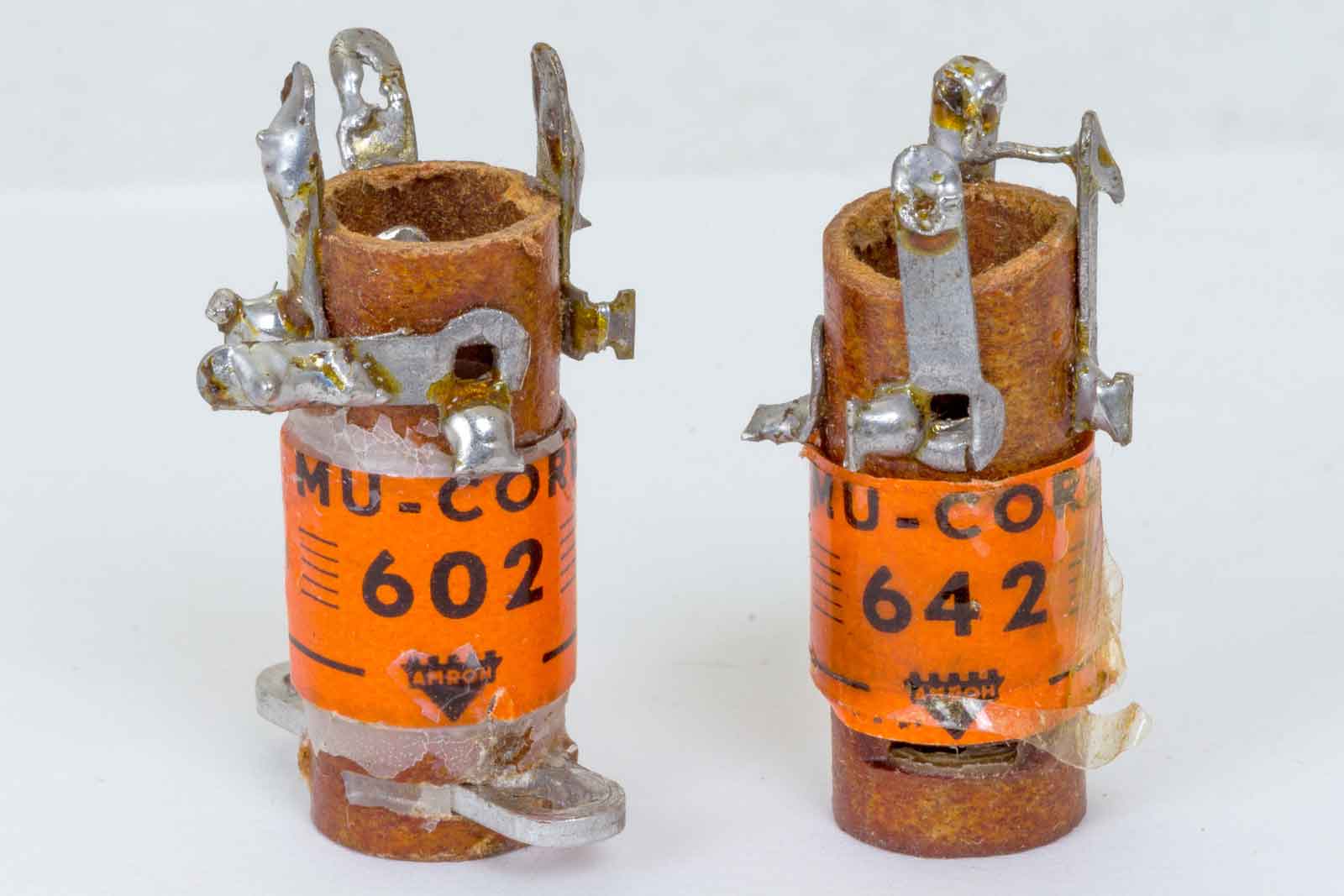

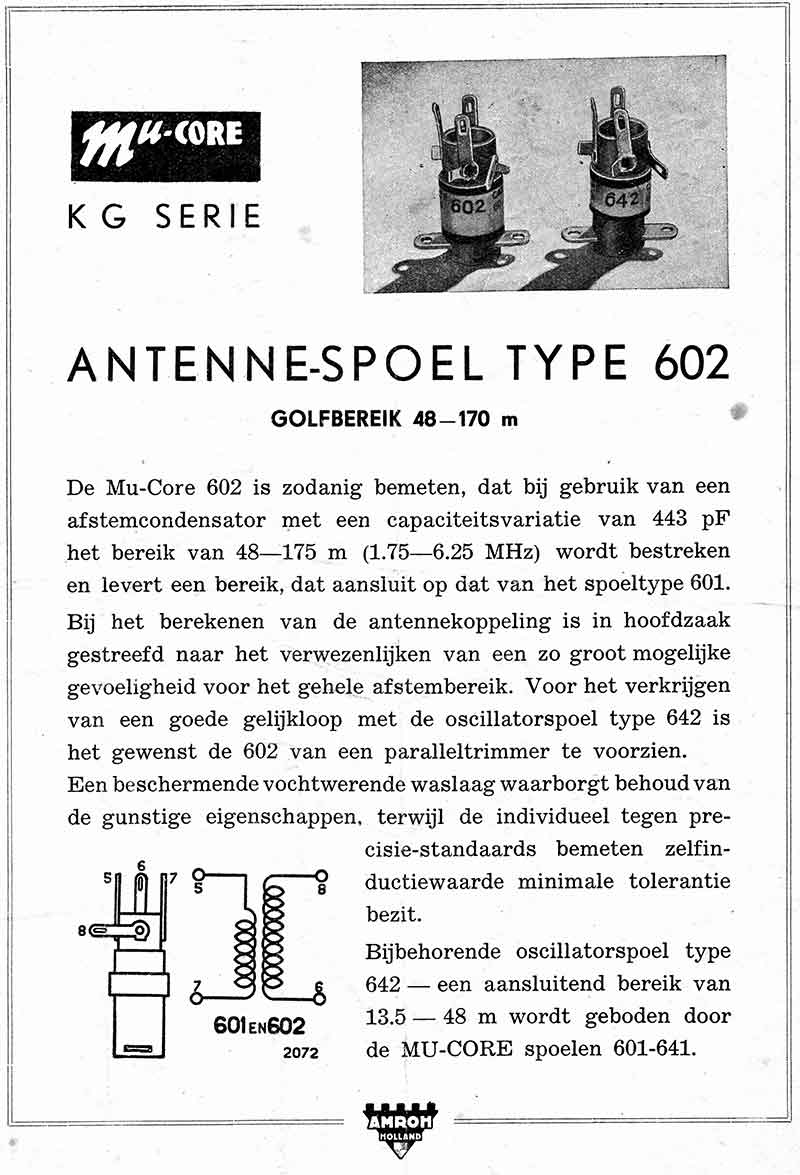

Antennespoel type 602 en 642.
Links de 602.
Oscillatorspoel 641 en 642.
Rechts de 642.

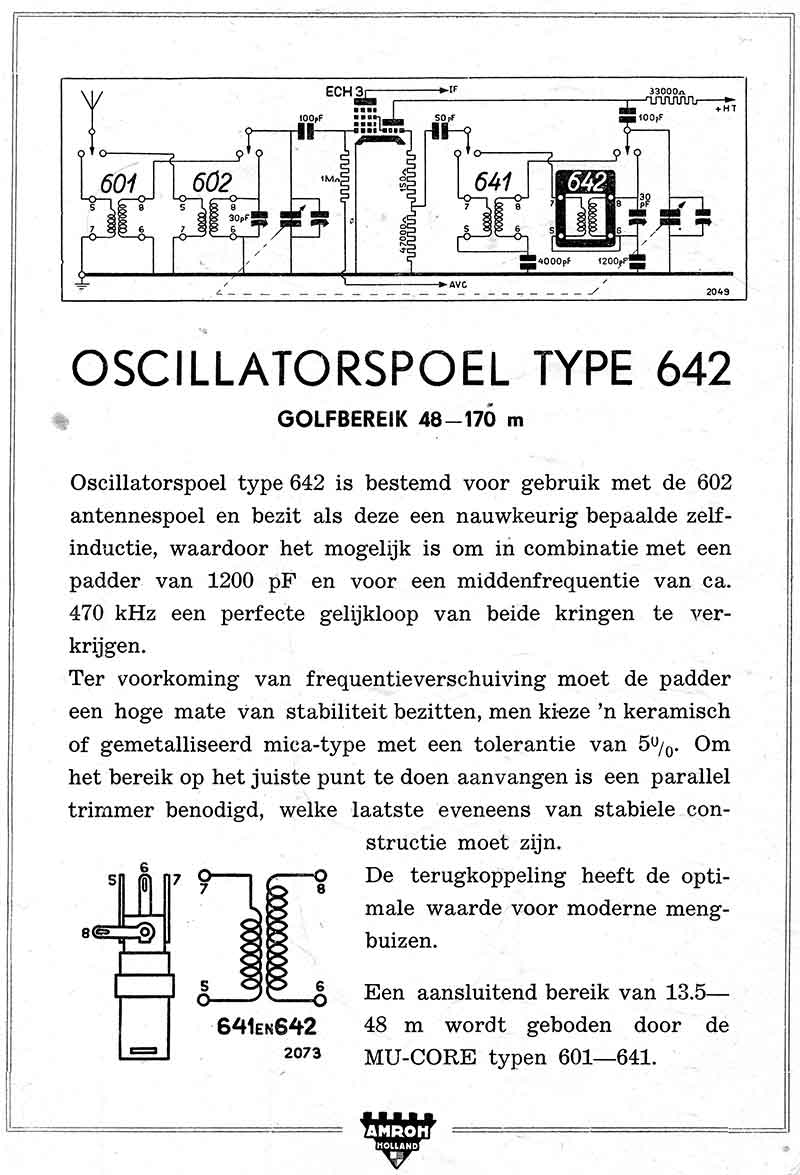

Oscillatorspoel 642
De set 620-603-643.

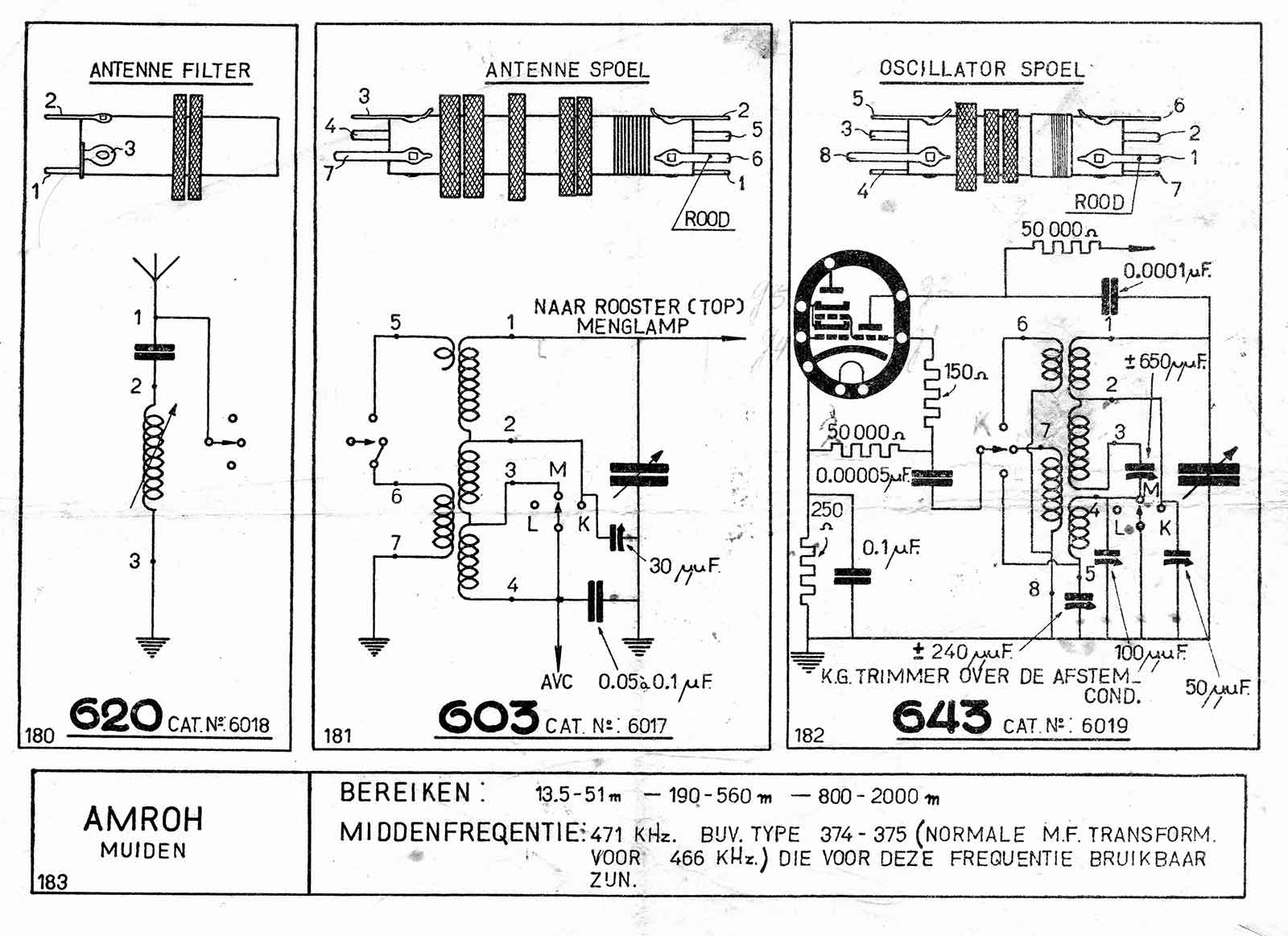

De gegevens van de serie 620, 603 en 643.

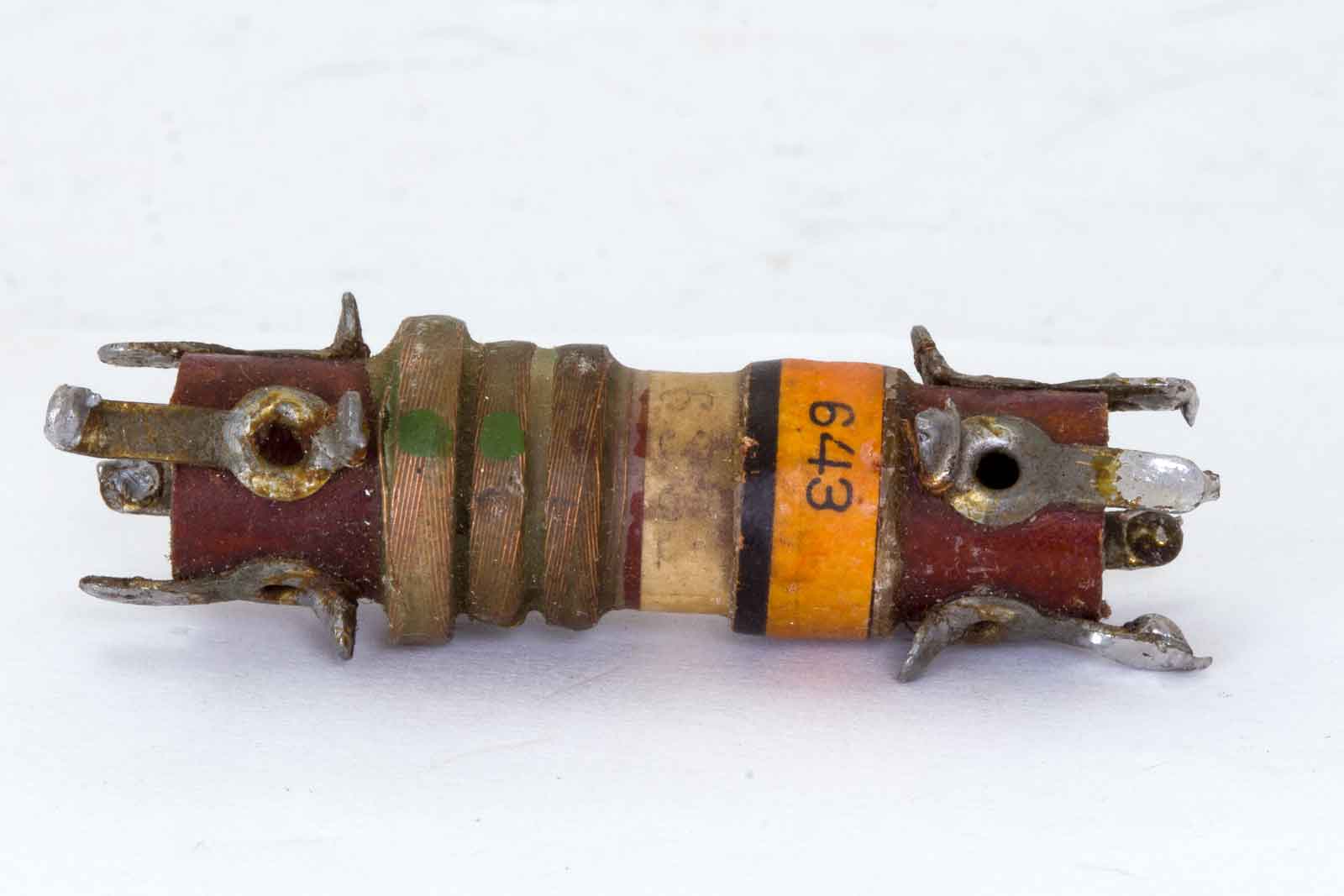

De 643.
De serie 901 en 931.
Net binnen, de 901 en 931 spoelen. De antenne-spoel en de detector-spoel voor midden- en lange golf.

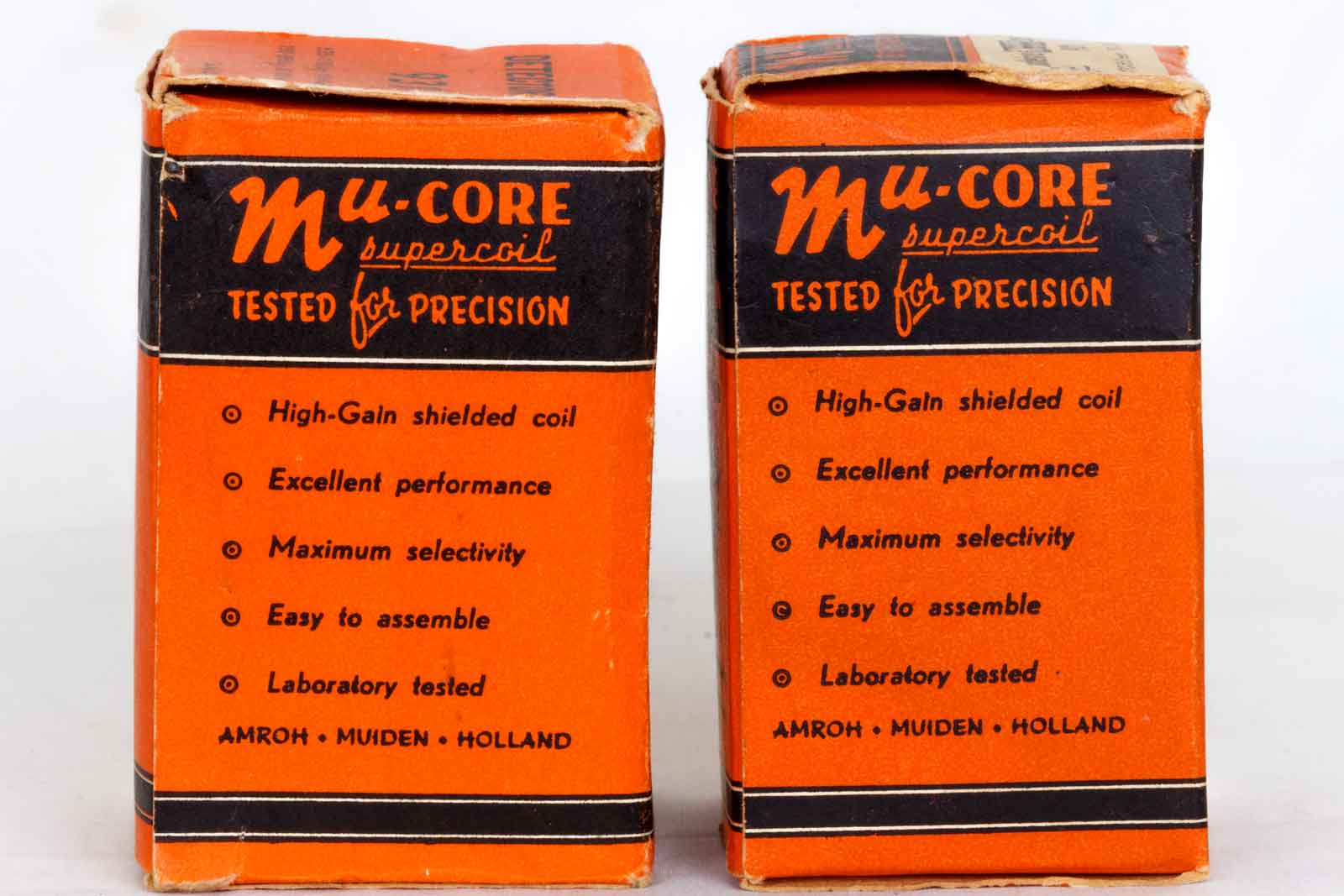

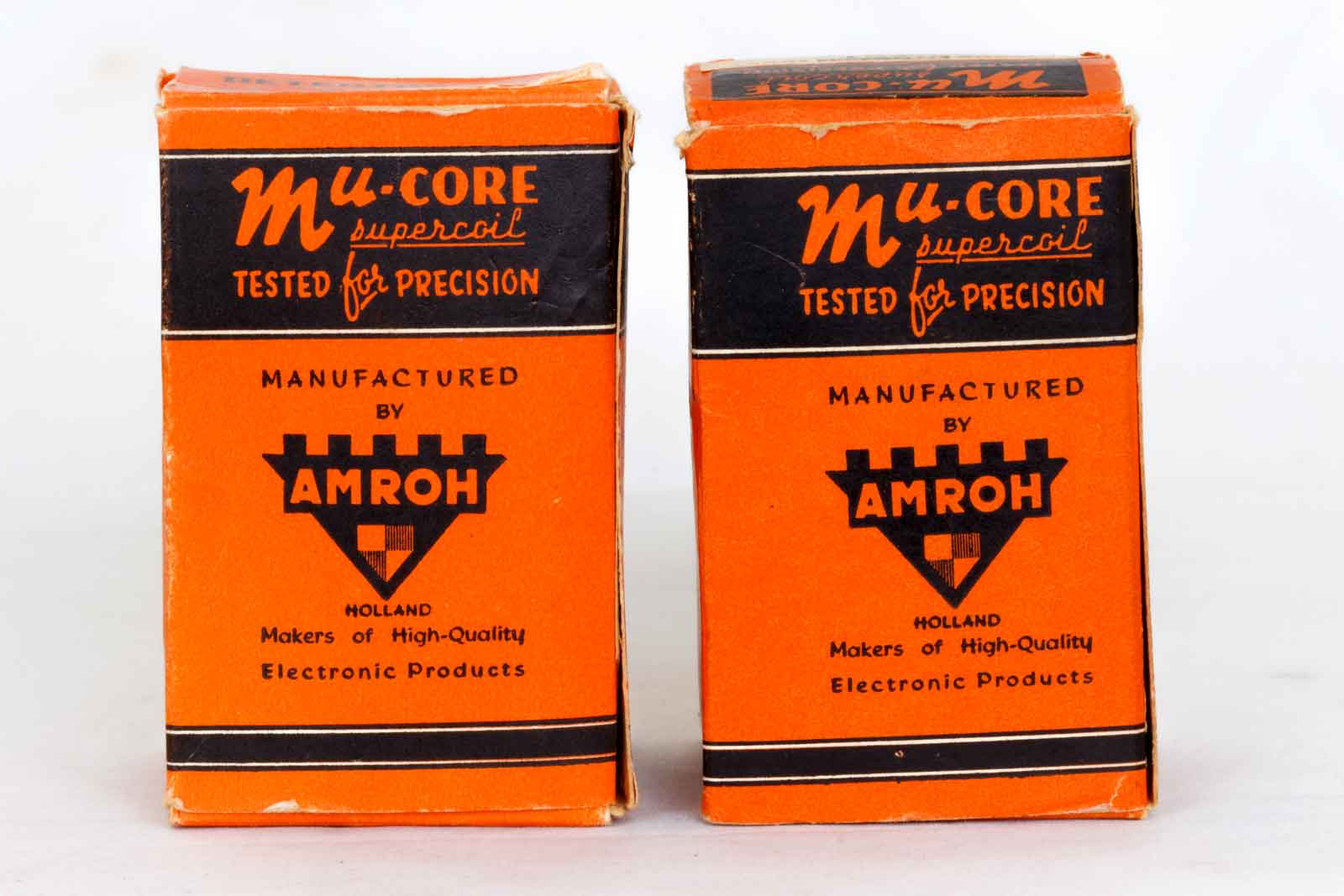

Nog wat reclame voor de spoelen.

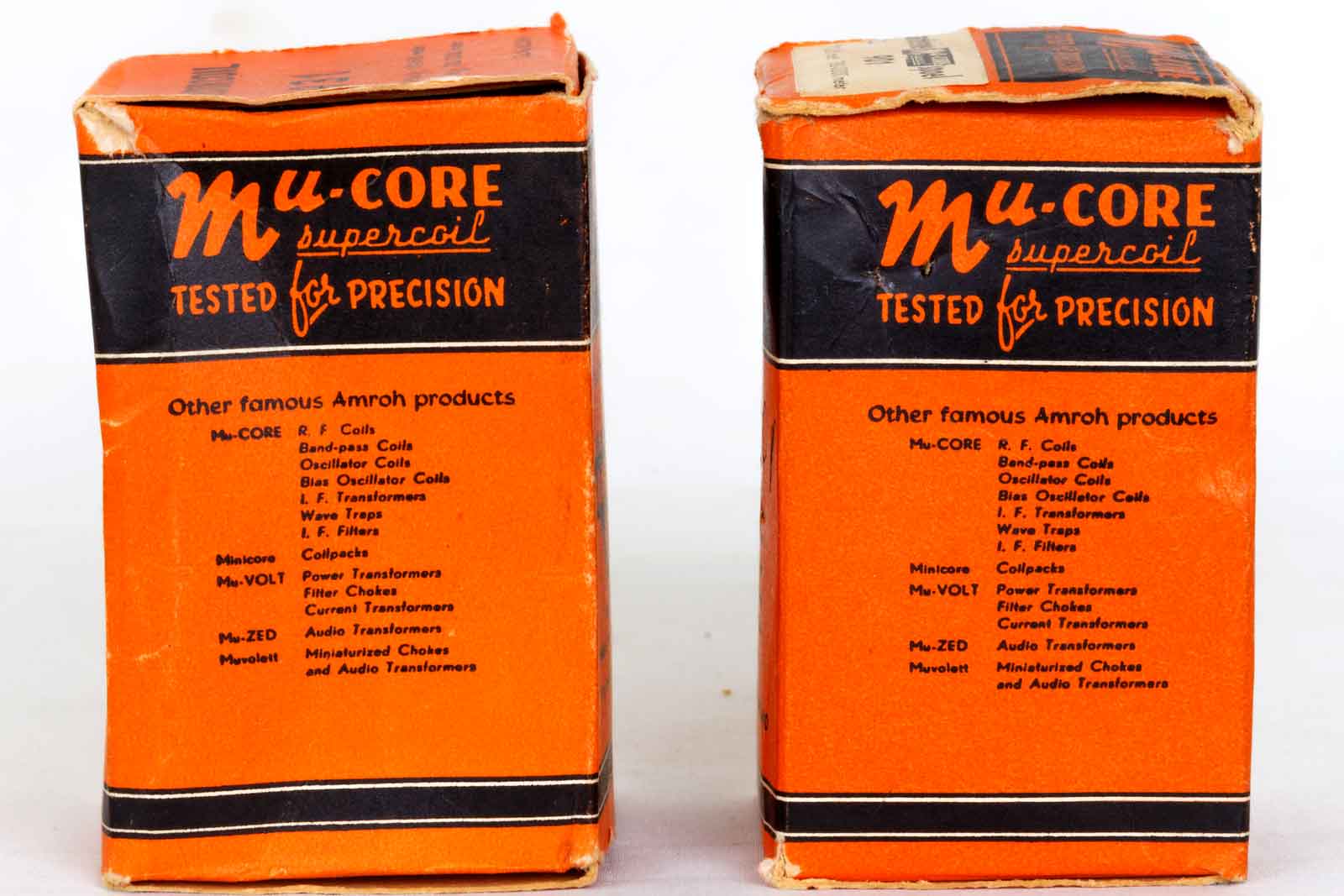

Met een overzicht van nog meer Amroh-producten.
Nog wat belangrijke kreten.

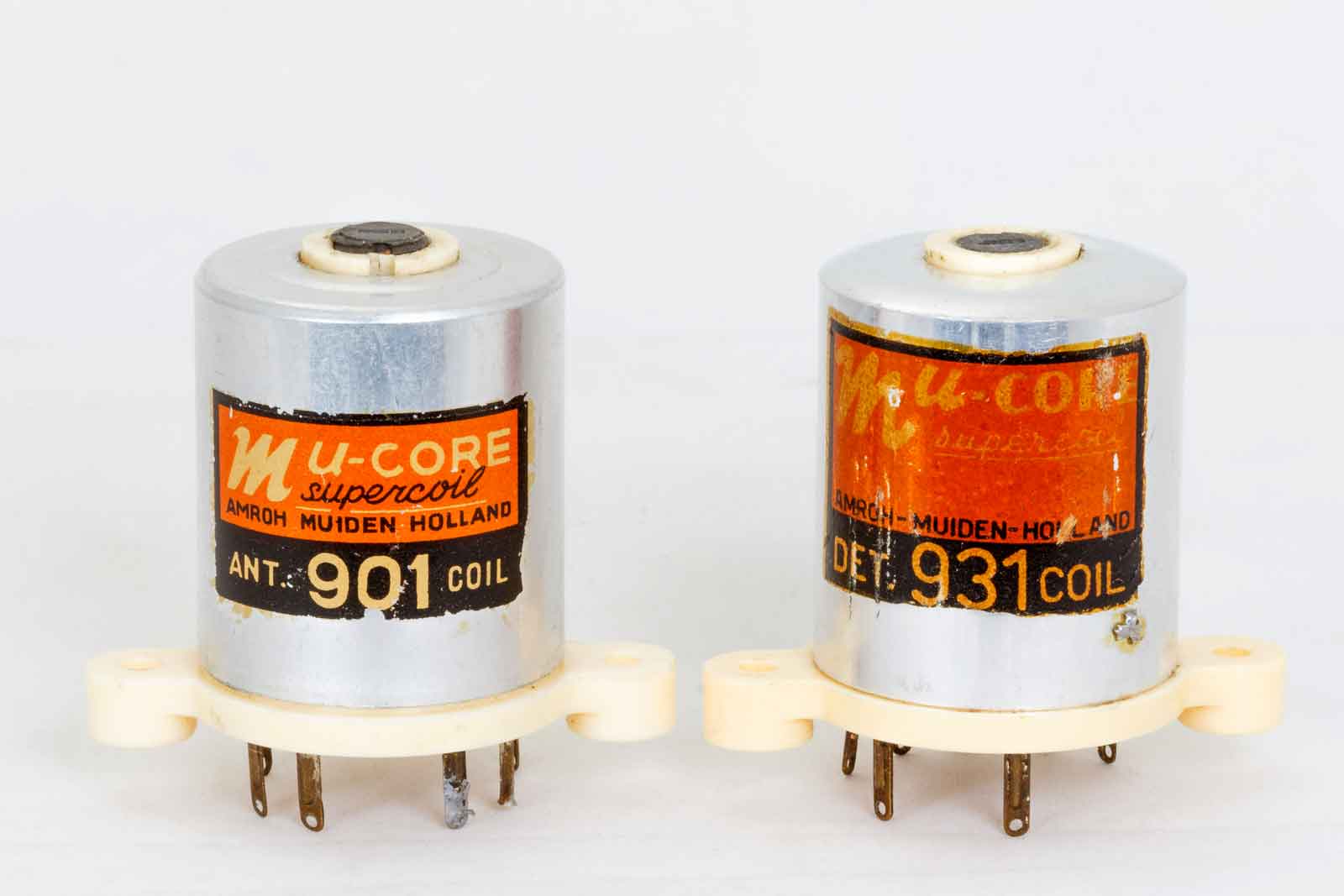

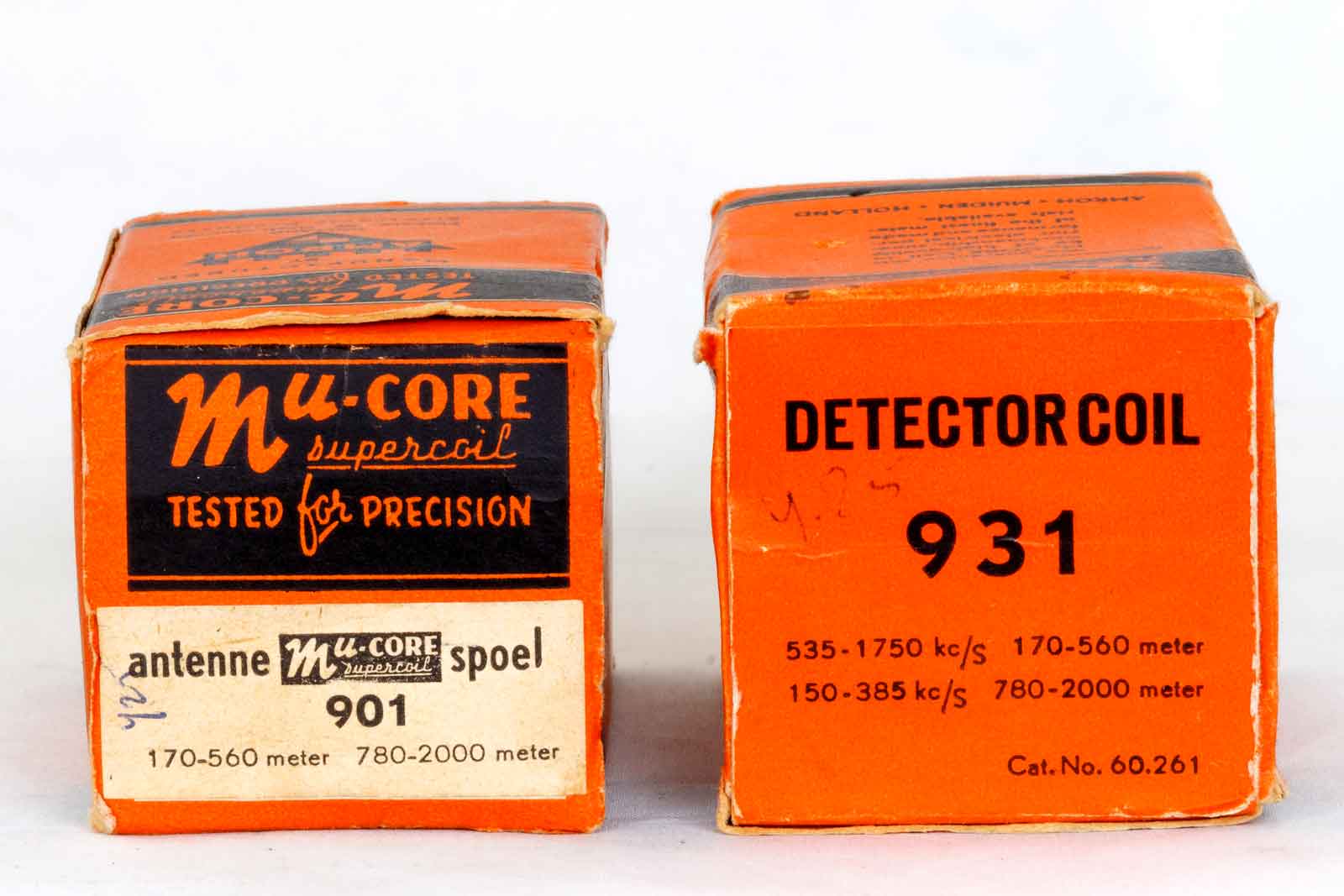

En dit zijn ze dan, bijna maagdelijk.

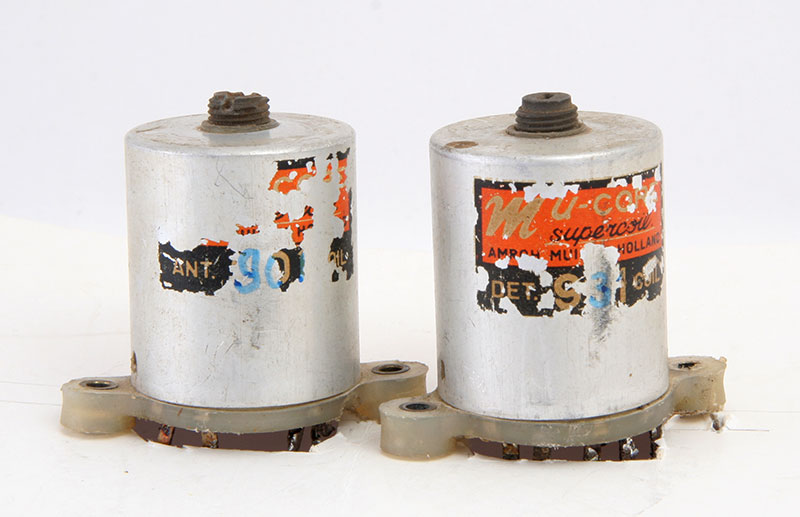

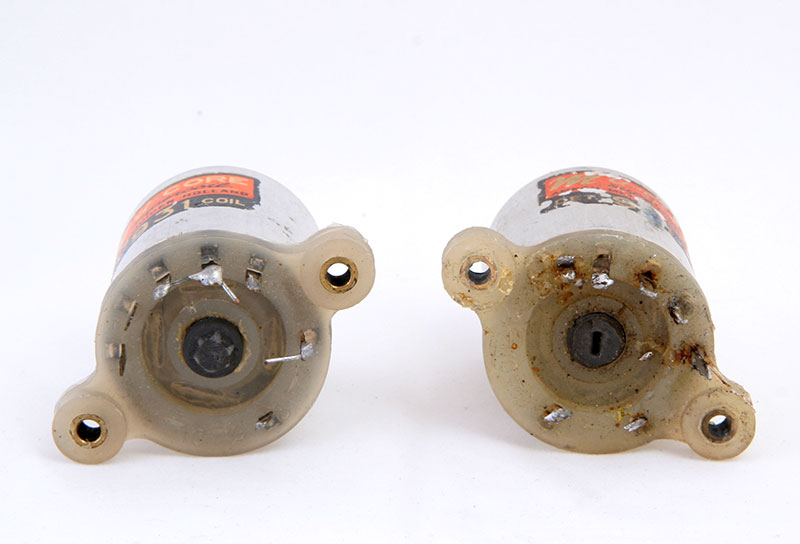

Hier onder een wat meer uitgeleefd stel.

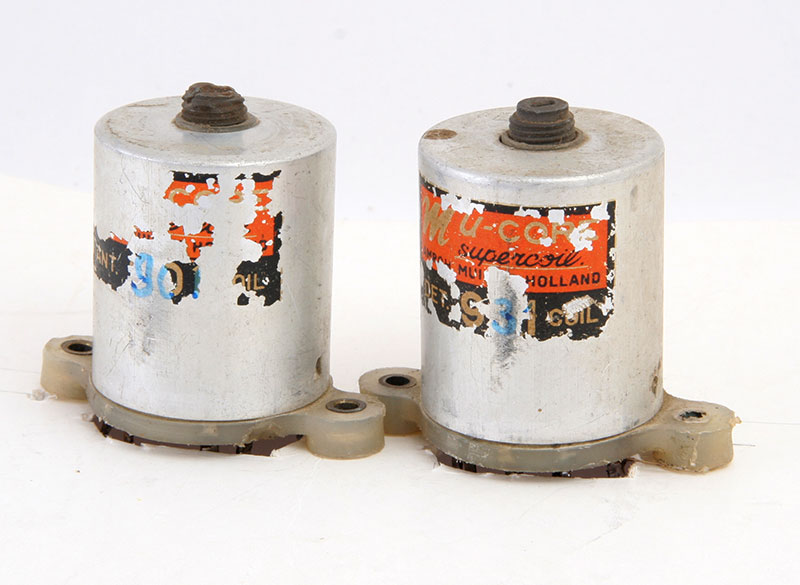

Amroh Mu-core 901 en 931, resp. Antennespoel en Detectorspoel.

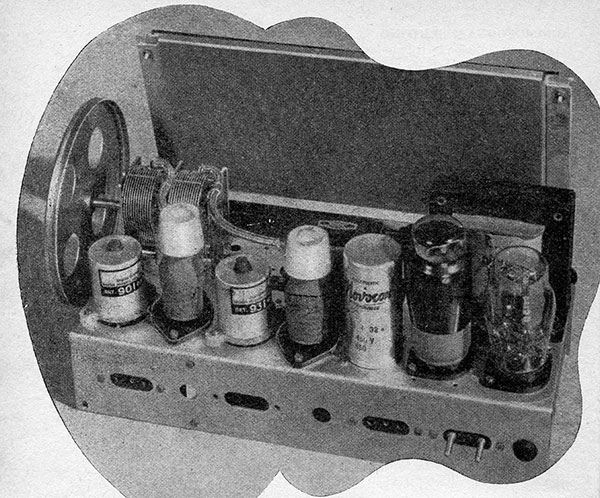

De beide spoelen gemonteerd in "Fortomax"
Ze zien er wat gehavend uit, maar ja ze zijn zo'n 62 jaar oud.

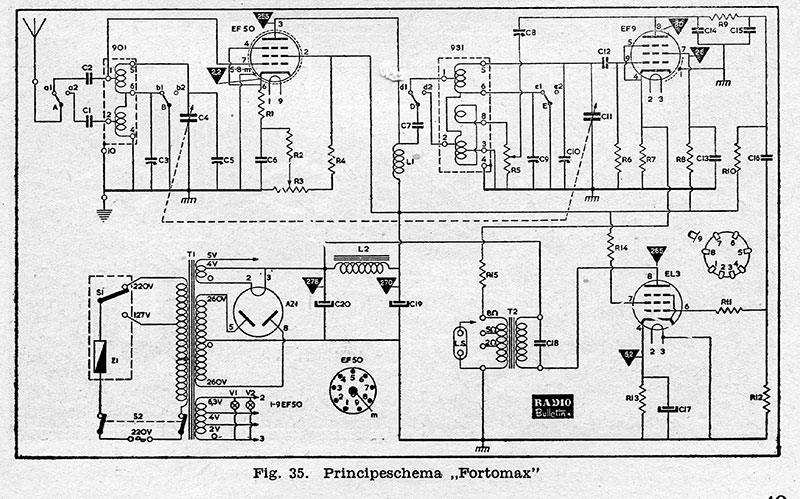

Principeschema van de Fortomax.

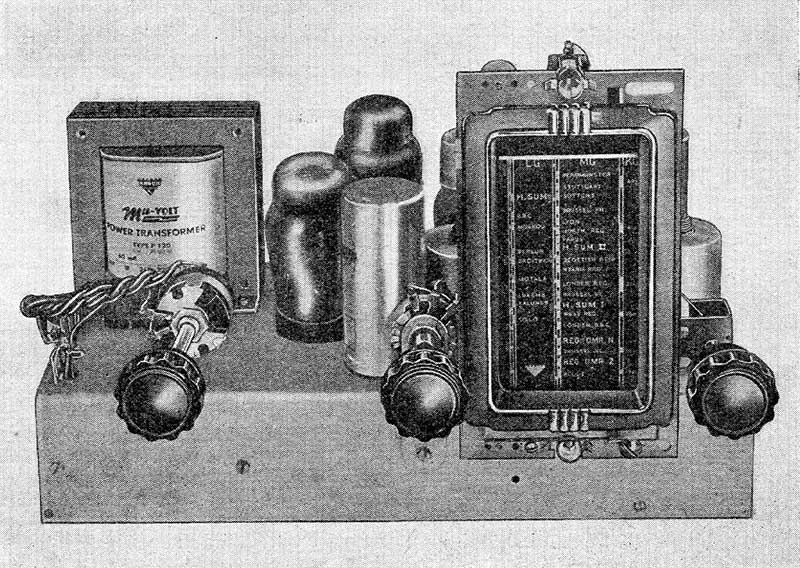

Ook de Bandleider maakte gebruik van de 901 en 931.

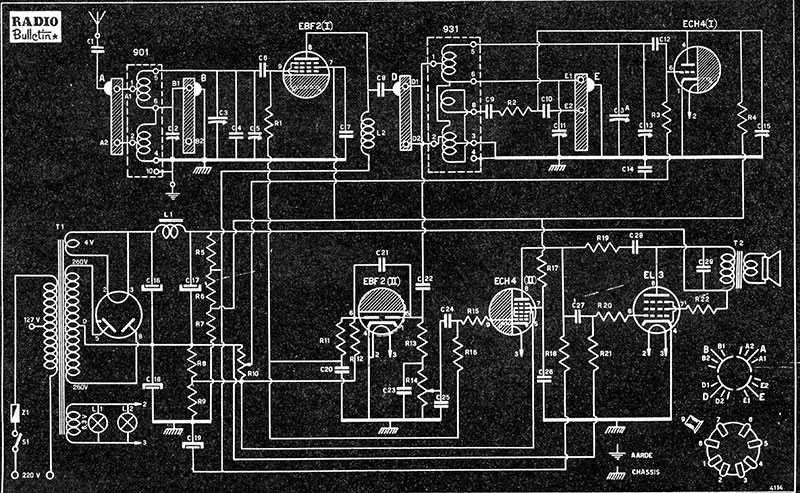

Schema van de bandleider.

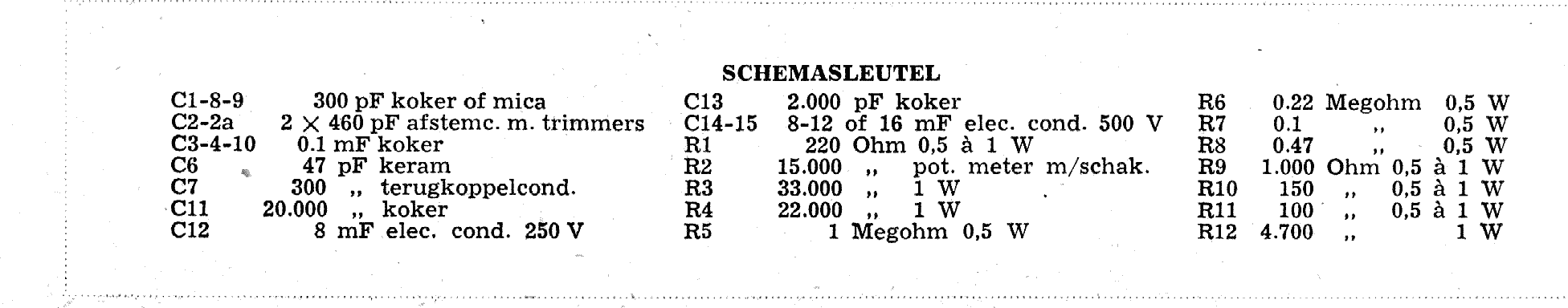

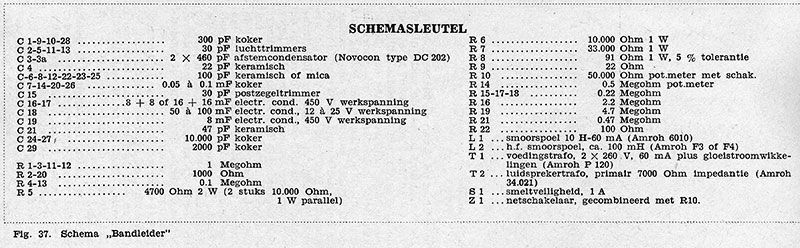

En de schemasleutel.
In de serie over ontwerpen met Uniframe-schassisdelen de UN-12.
Zelfs deze moderne ontvanger werd uitgerust met 901 en 903-combinatie, toch het overwegen waard om eens wat met deze spoelen te gaan doen.

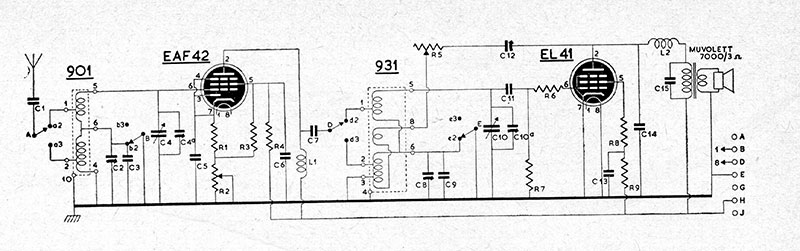

Schema UN-12.

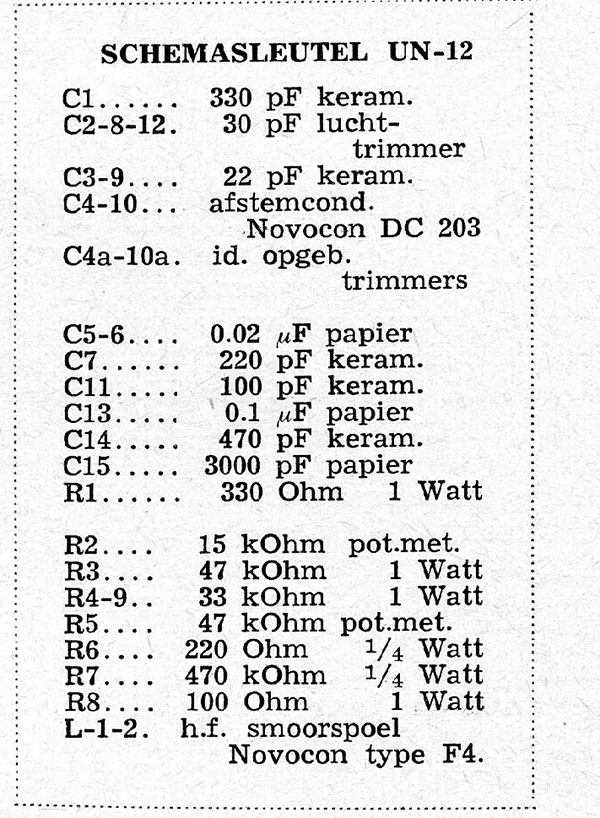

De sleutel.

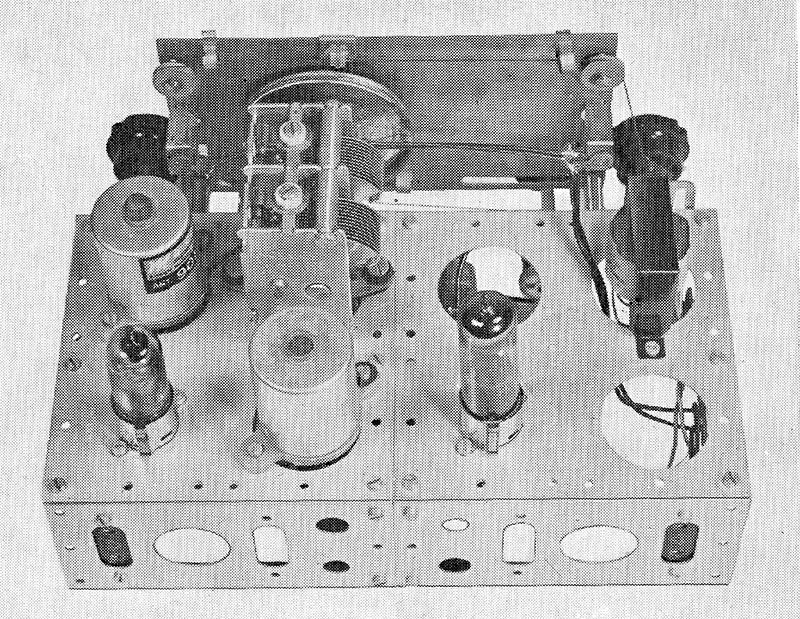

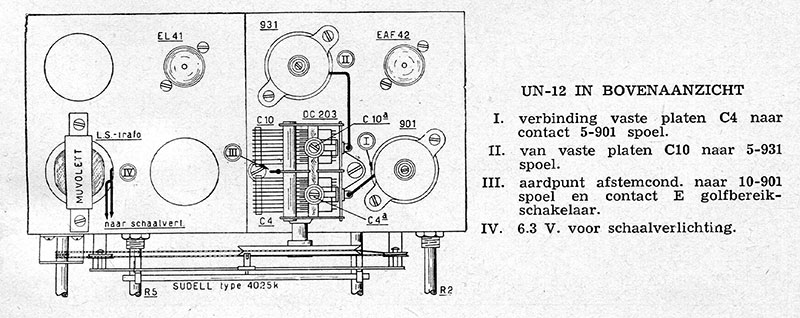

Opbouw van UN-12.
De serie 872 en 873
Een spoel voor de bereiken A en D van een Meetzender MK?? , A : bereik van 100 tot 300 kHz en B : bereik van 2750 tot 9000 kHz

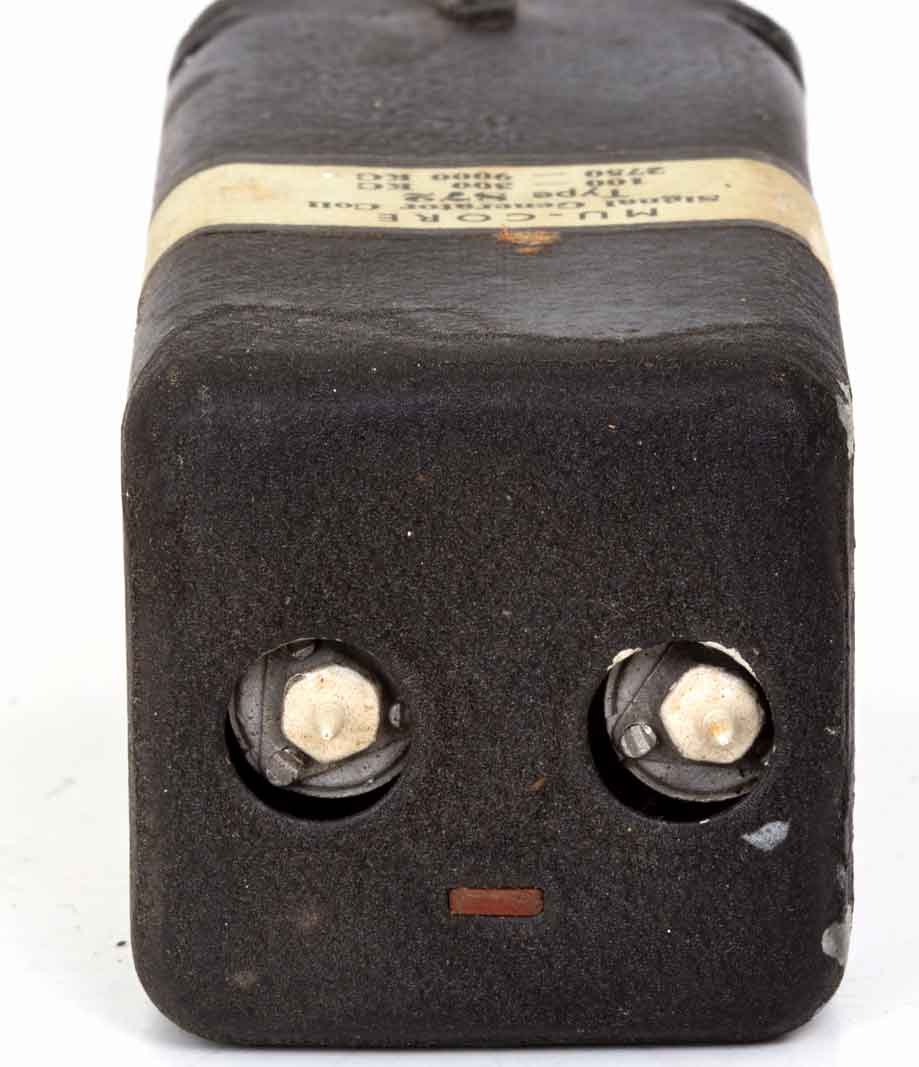

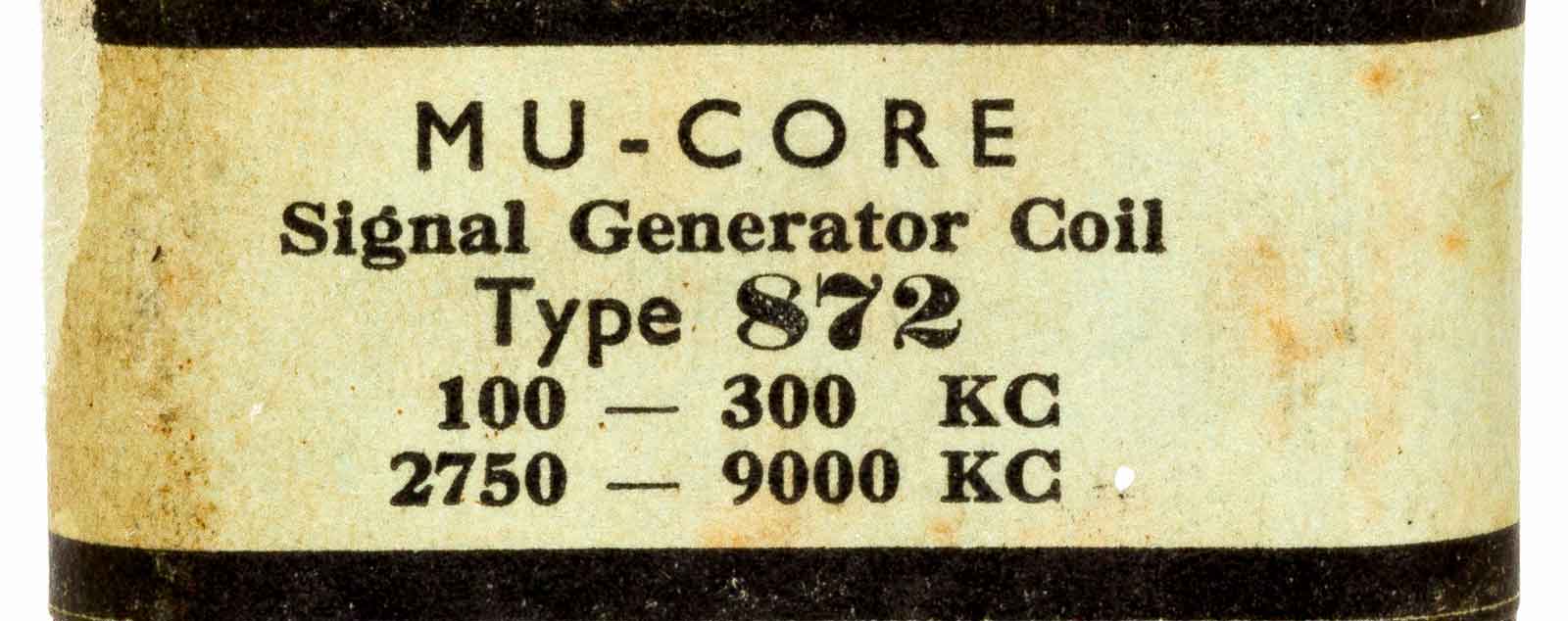

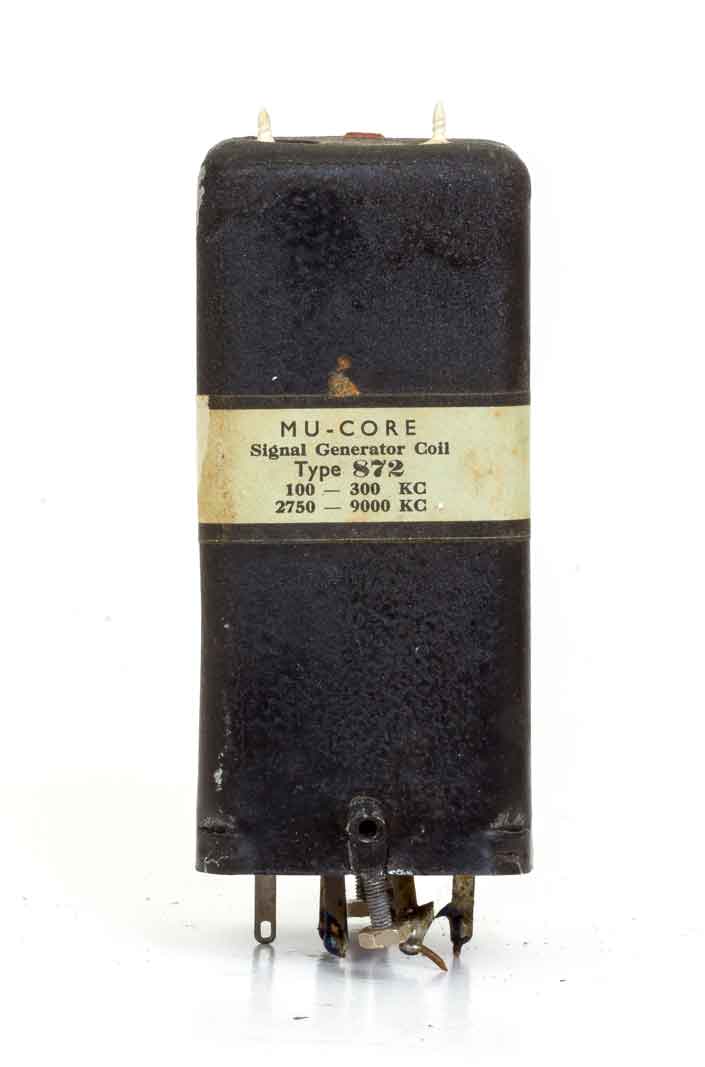

Type 872.
Twee trimmers om de zaak wat te kunnen trimmen.

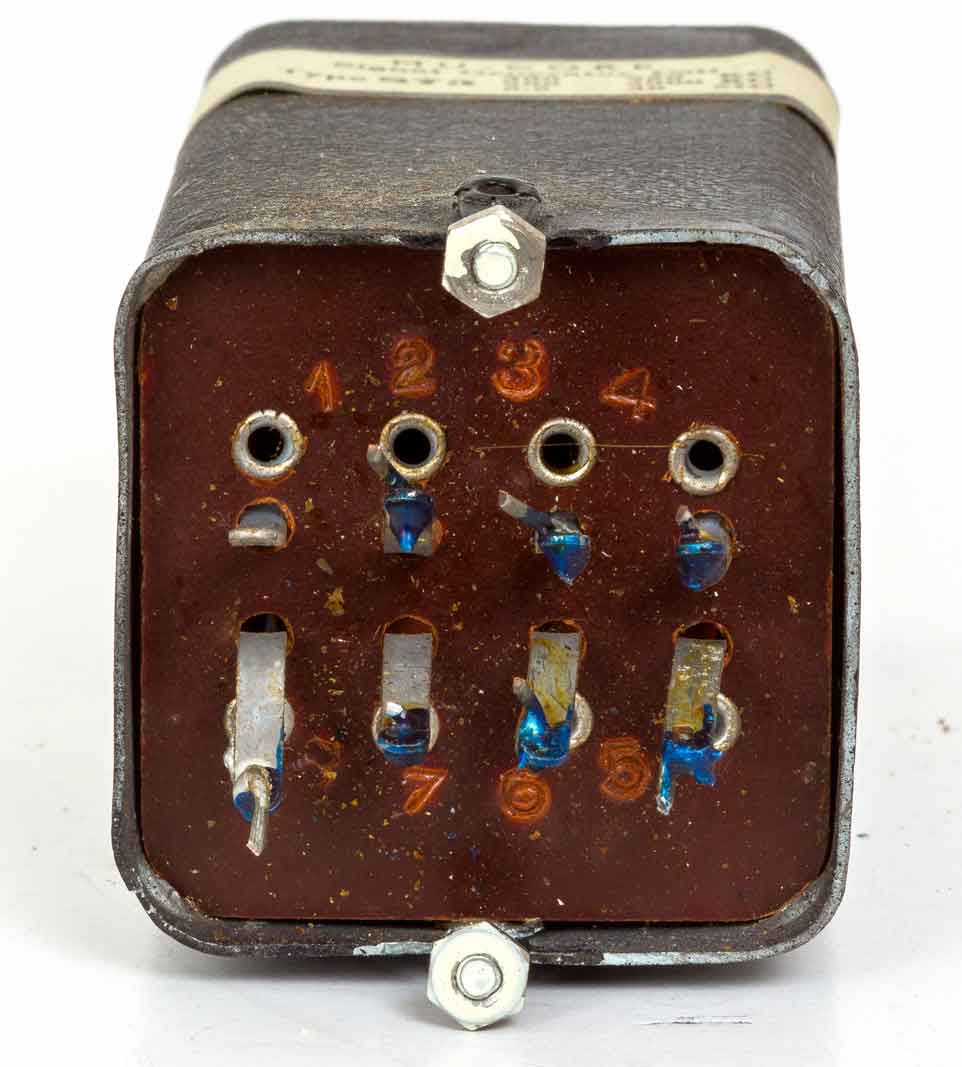

De aansluitingen van de spoelen.

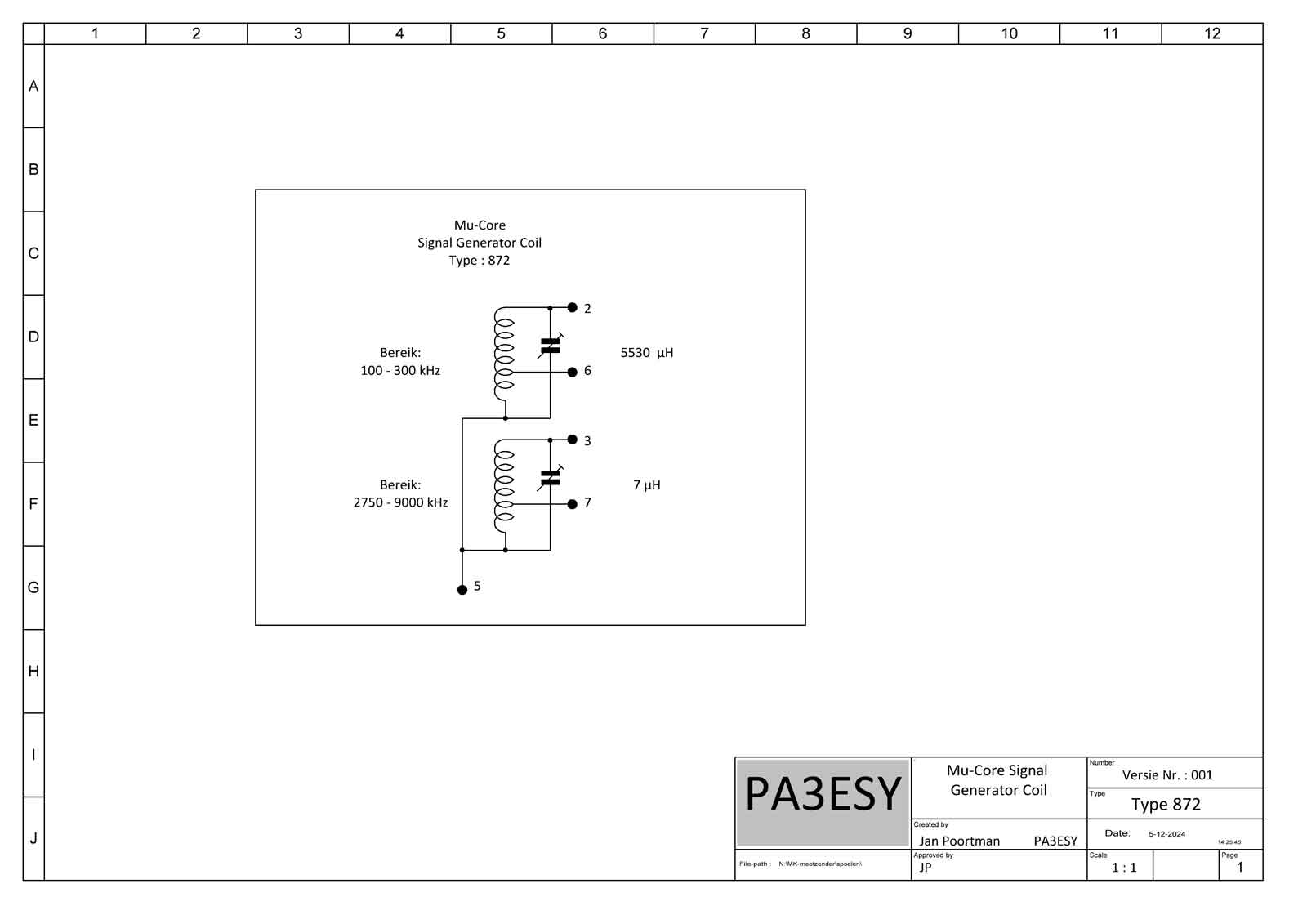

Het schema van de 872.

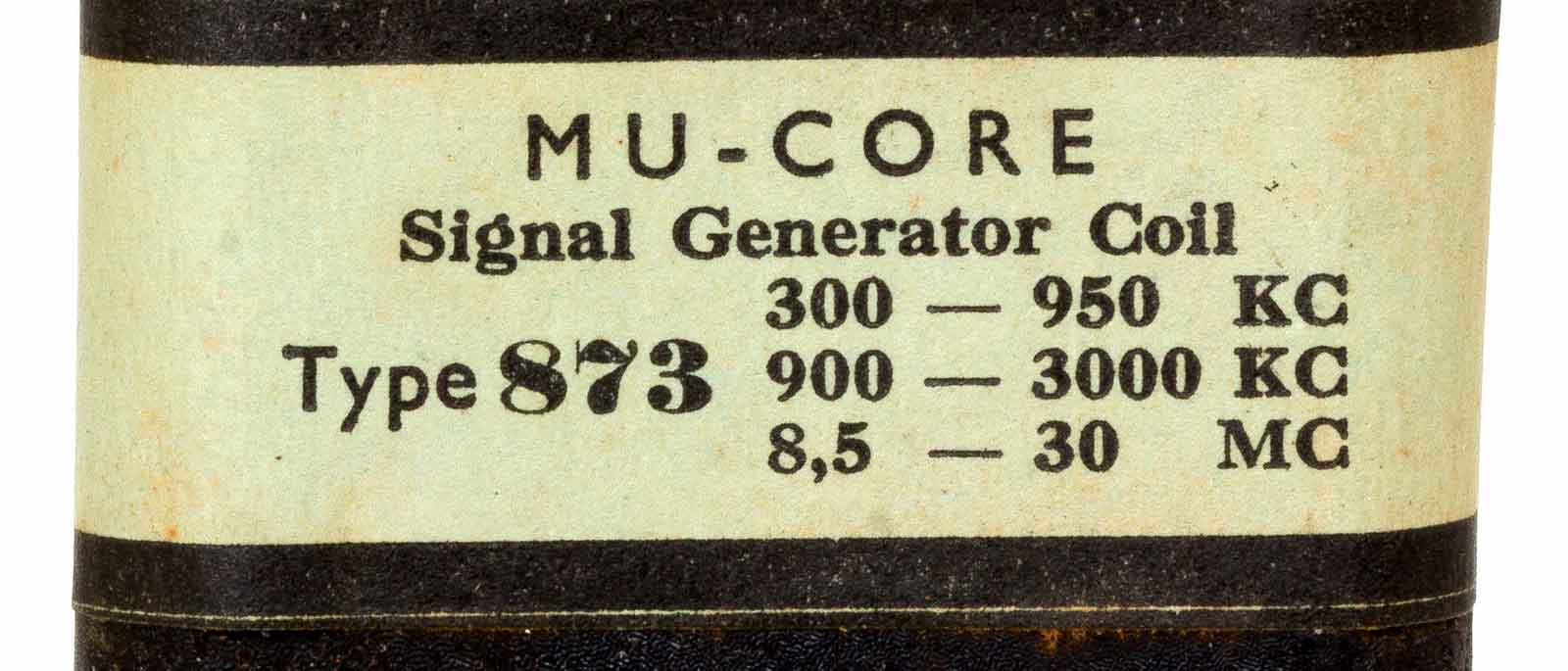

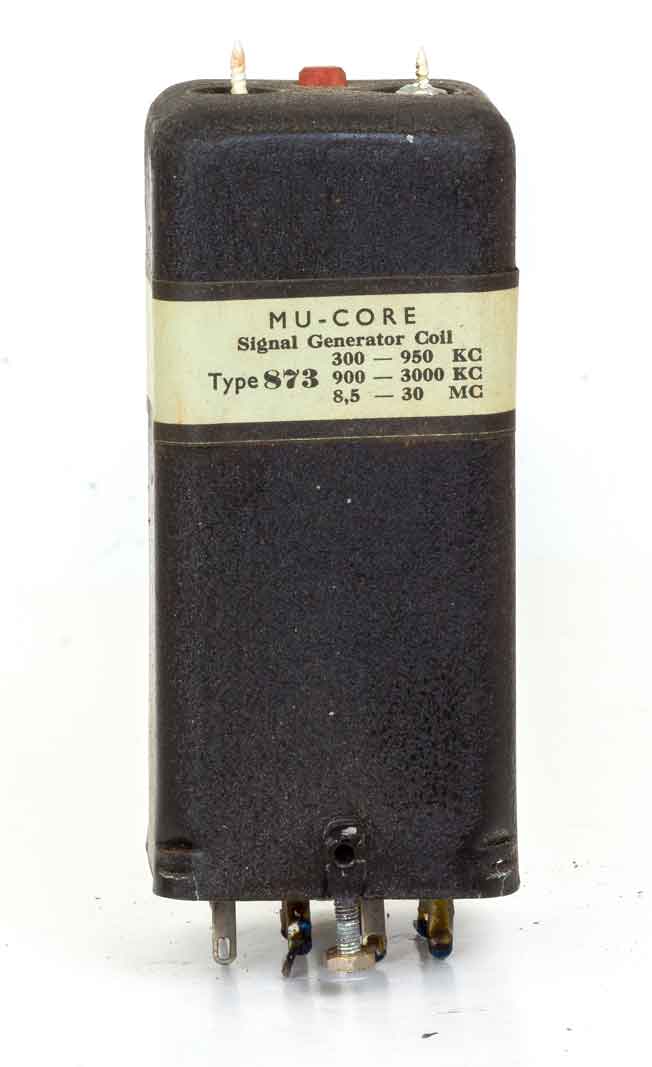

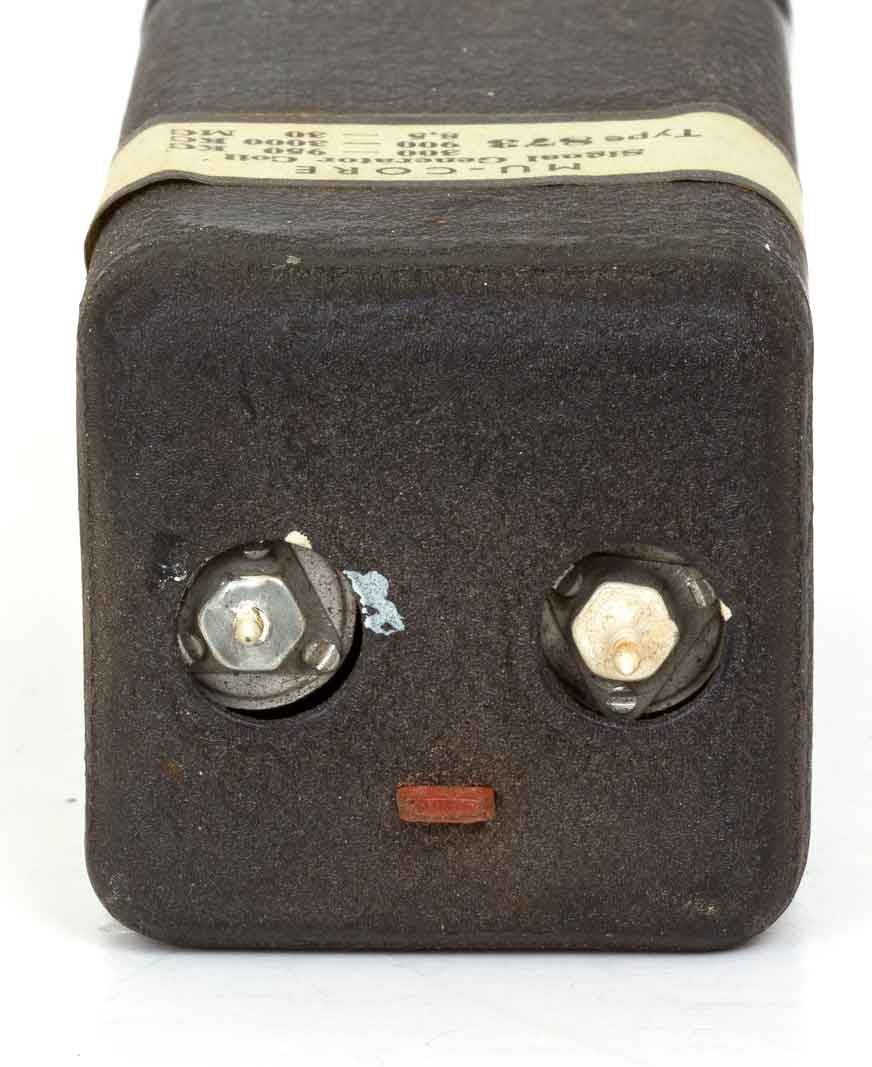

De type : 873 met drie bereiken.
Bij het maken van de meetzender dus oppassen met de volgorde van aansluiten!!
Ook hier twee trimmers, voor het hoogste bereik van 8,5 tot 30 MHz is geen trimmer voorgezien.

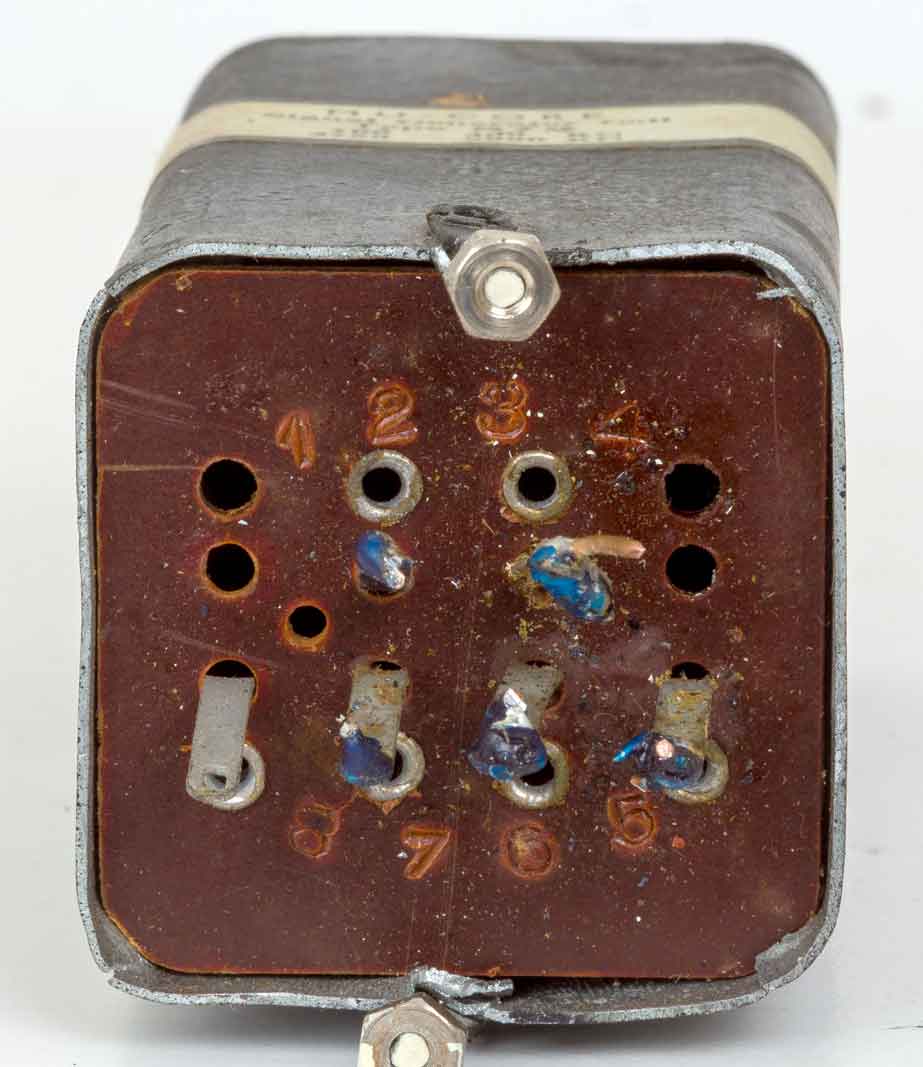

De aansluitingen van de spoel.

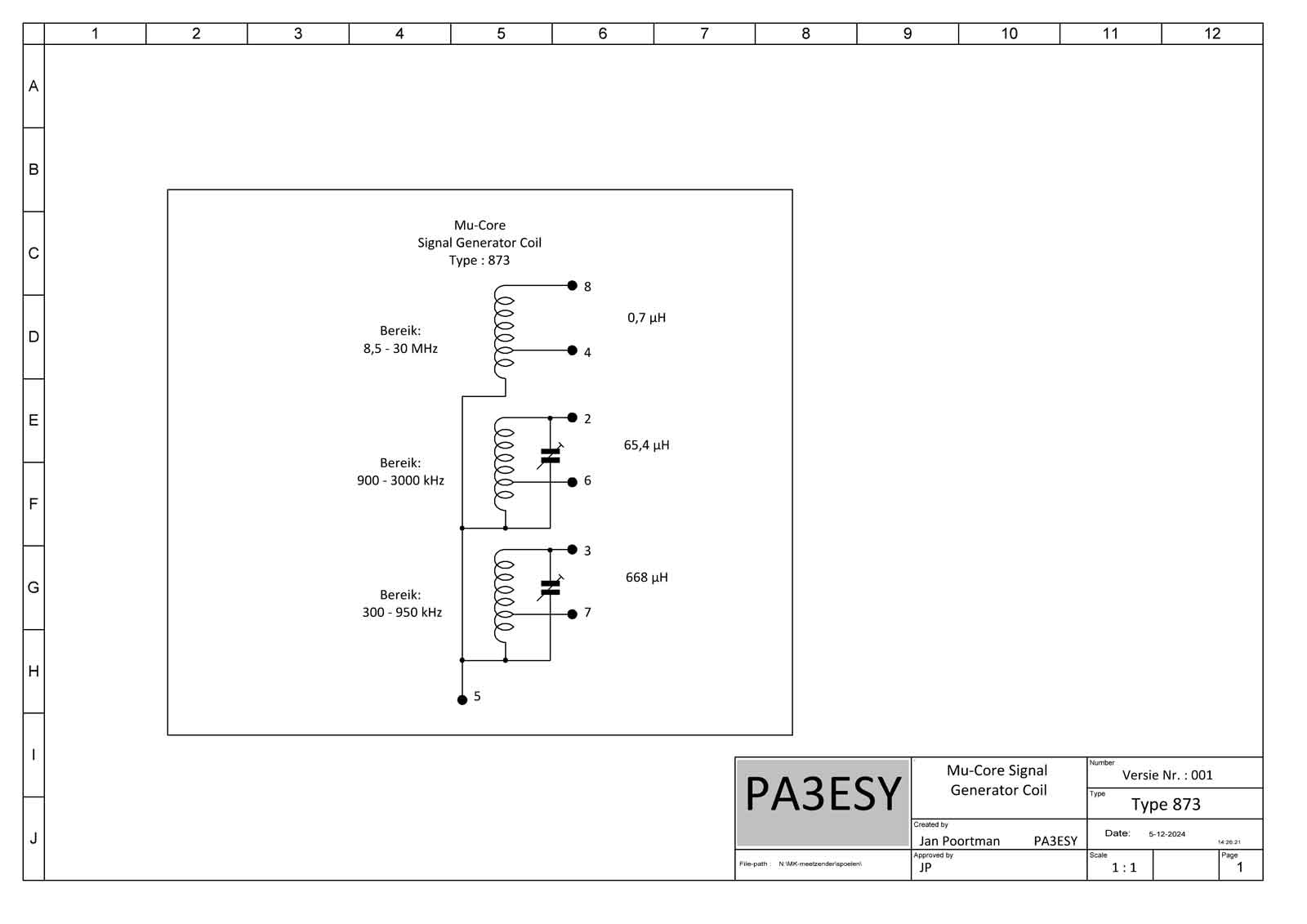

Het schema van de spoelset.
Er voplgt nog een link naar de meetzender.
De Mucore 402 spoel voor tweekringers.
De Mucore 402 spoel voor tweekringers.

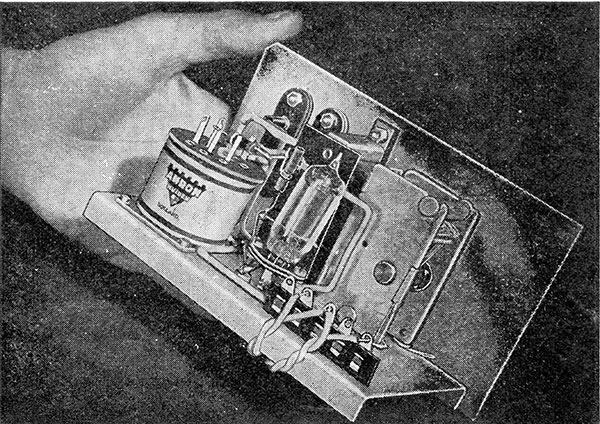

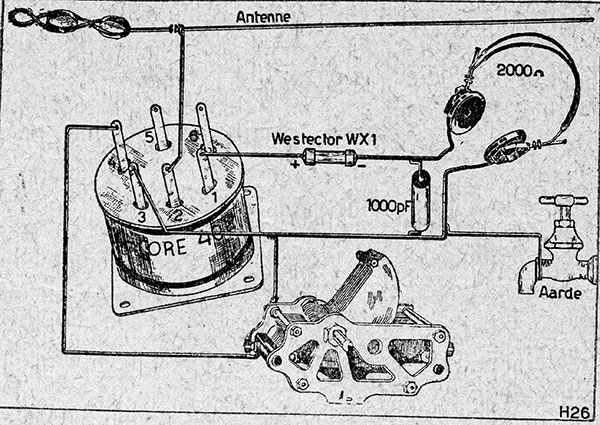

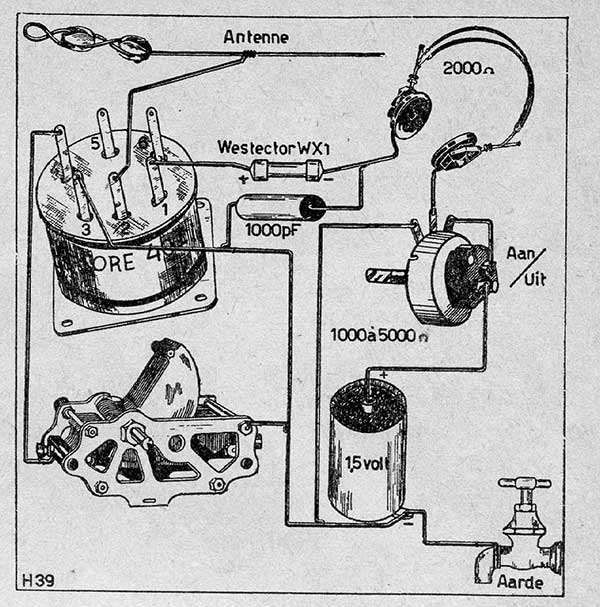

Toepassing van de 402 in een kristal-ontvanger..

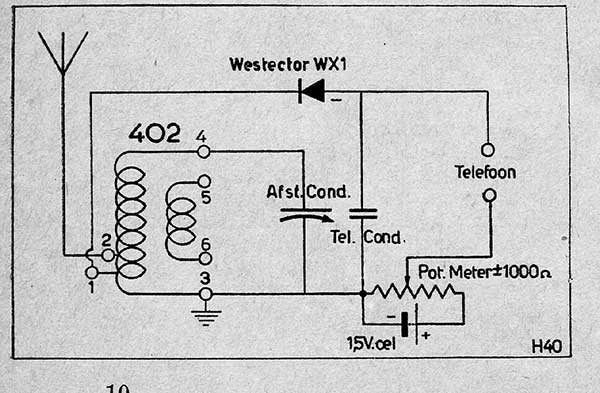

De verbeterde versie van de kristal-ontvanger met hulp-batterijtje en instelpotmeter. Zo kun je de drempel-spanning
van de diode overwinnen en wordt de ontvanger wat gevoeliger.
Het schema van zo'n "Turbo"-kristal-ontvanger.
Opbouw van het geheel.
Eénbuisontvanger met 402.

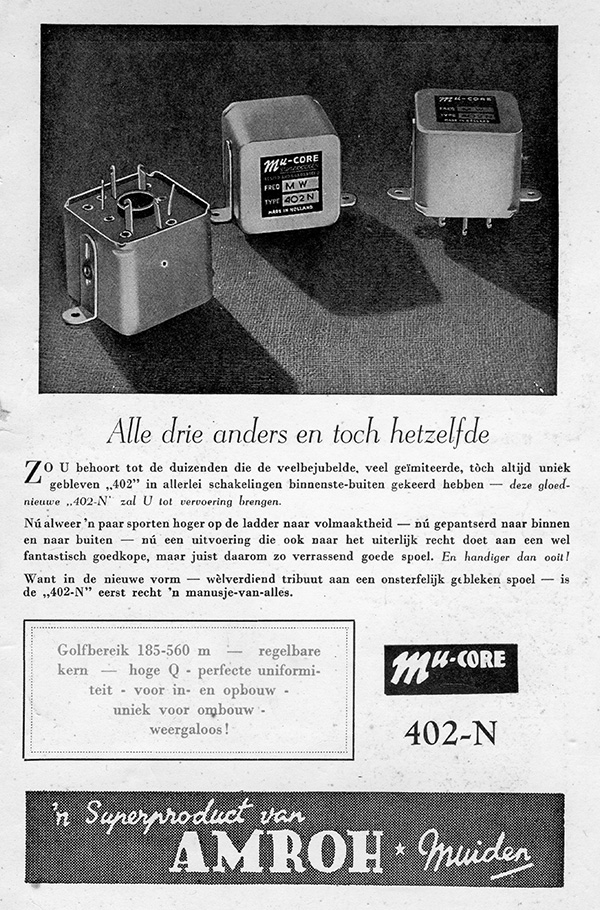

De 402N spoel
De beroemde 402-N.

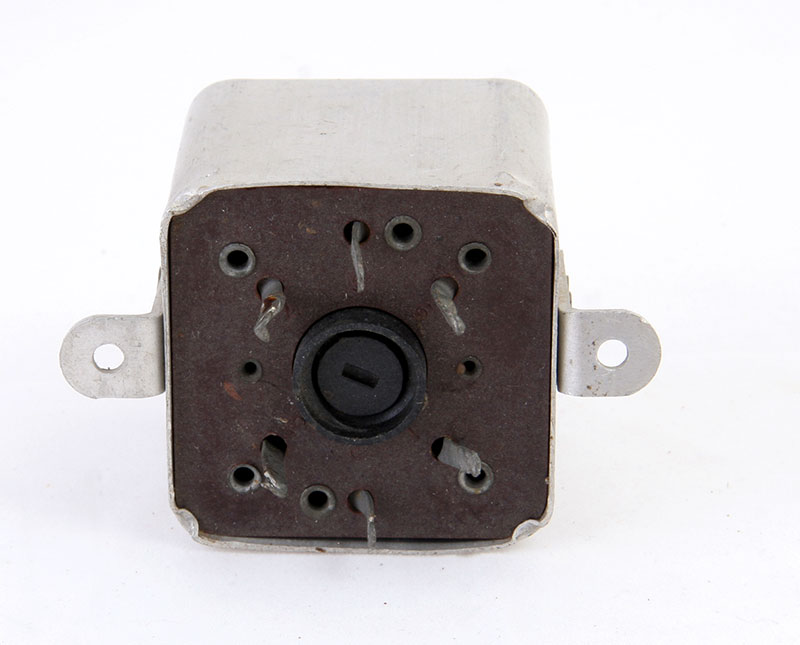

De 402N
De pertinax onderplaat was nogal vochtgevoelig en had soms een vrij lage isolatieweerstand. Dat zorgde dan weer voor een lagere Q van de spoel.

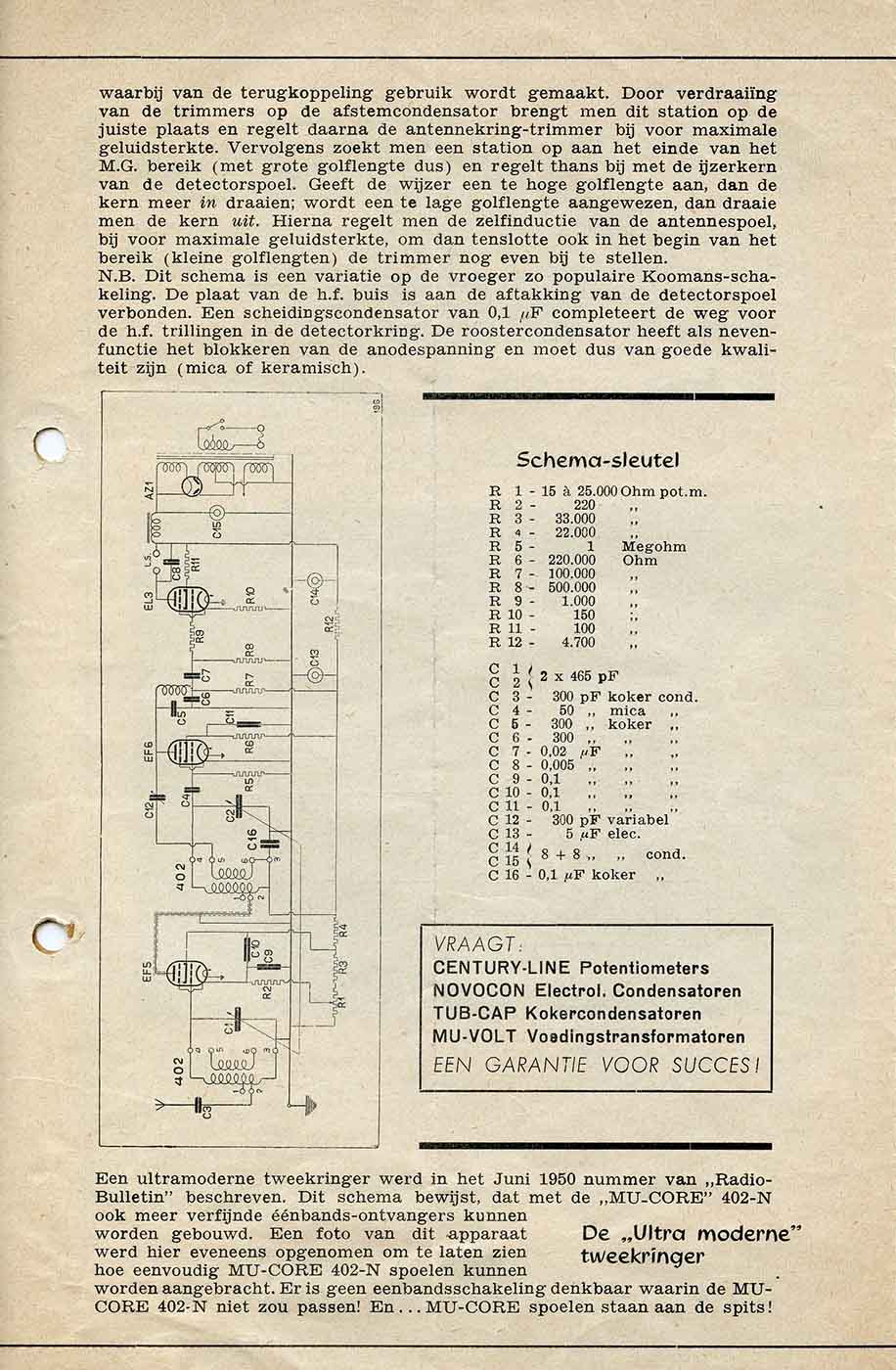

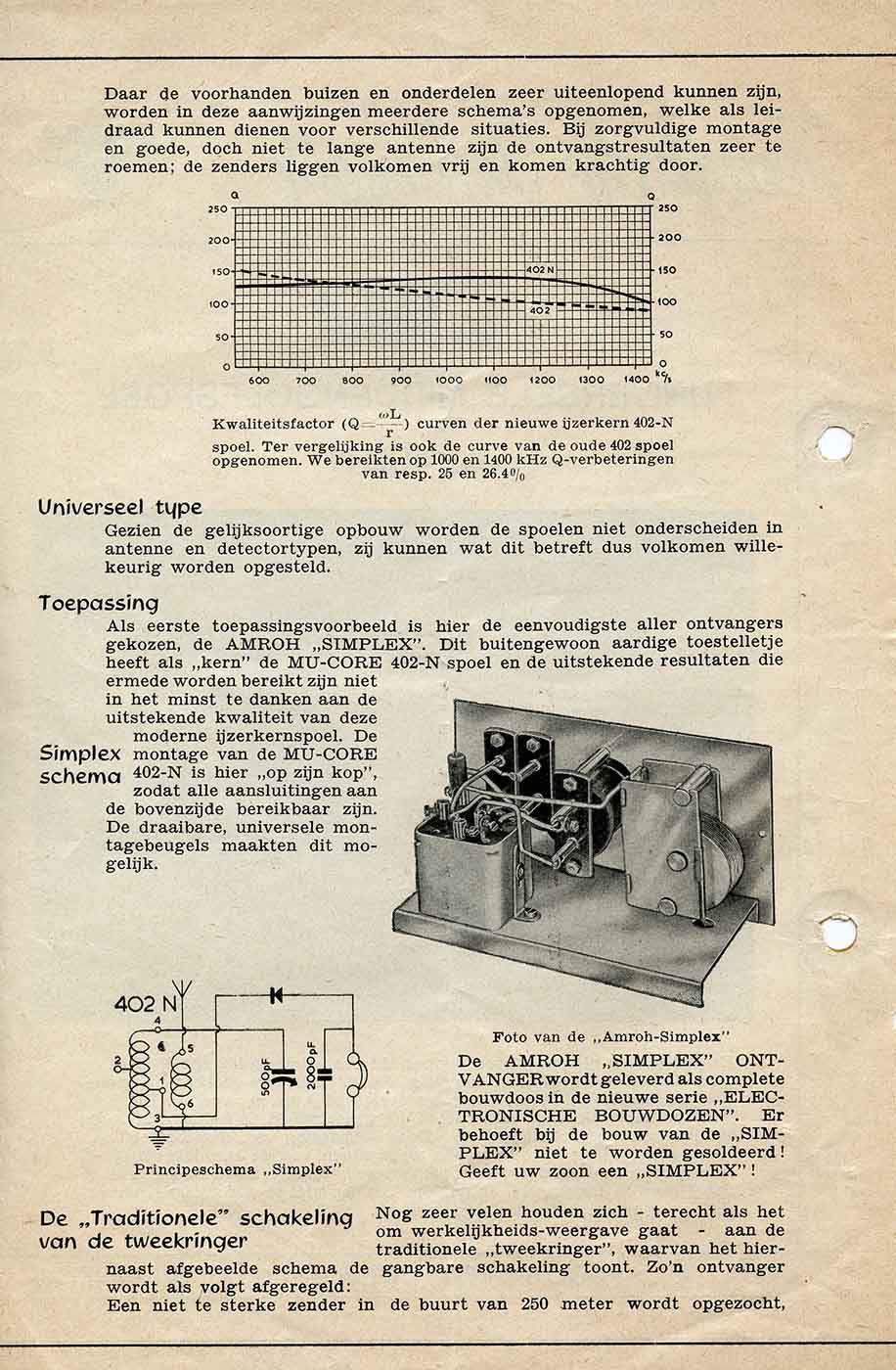

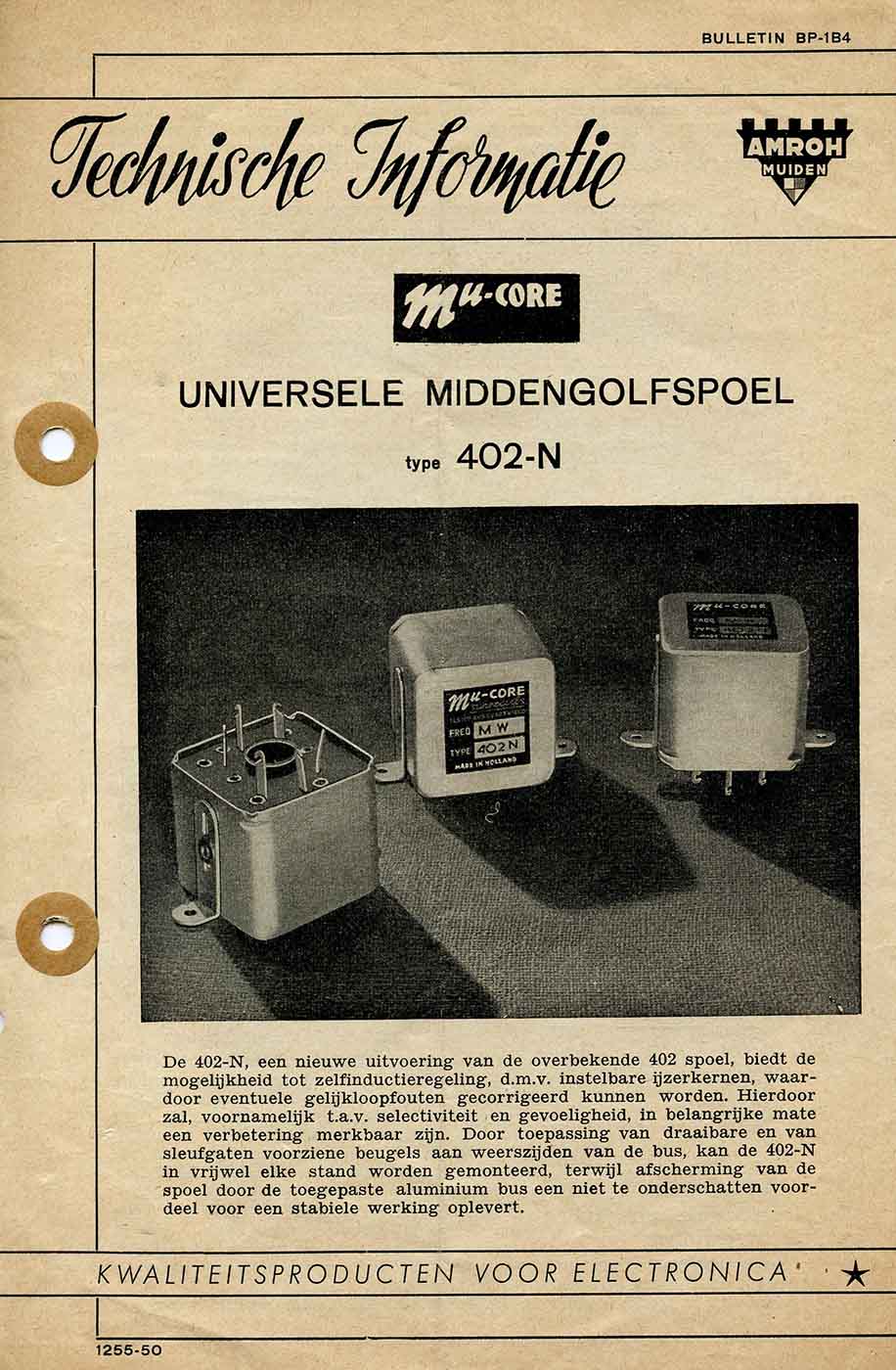

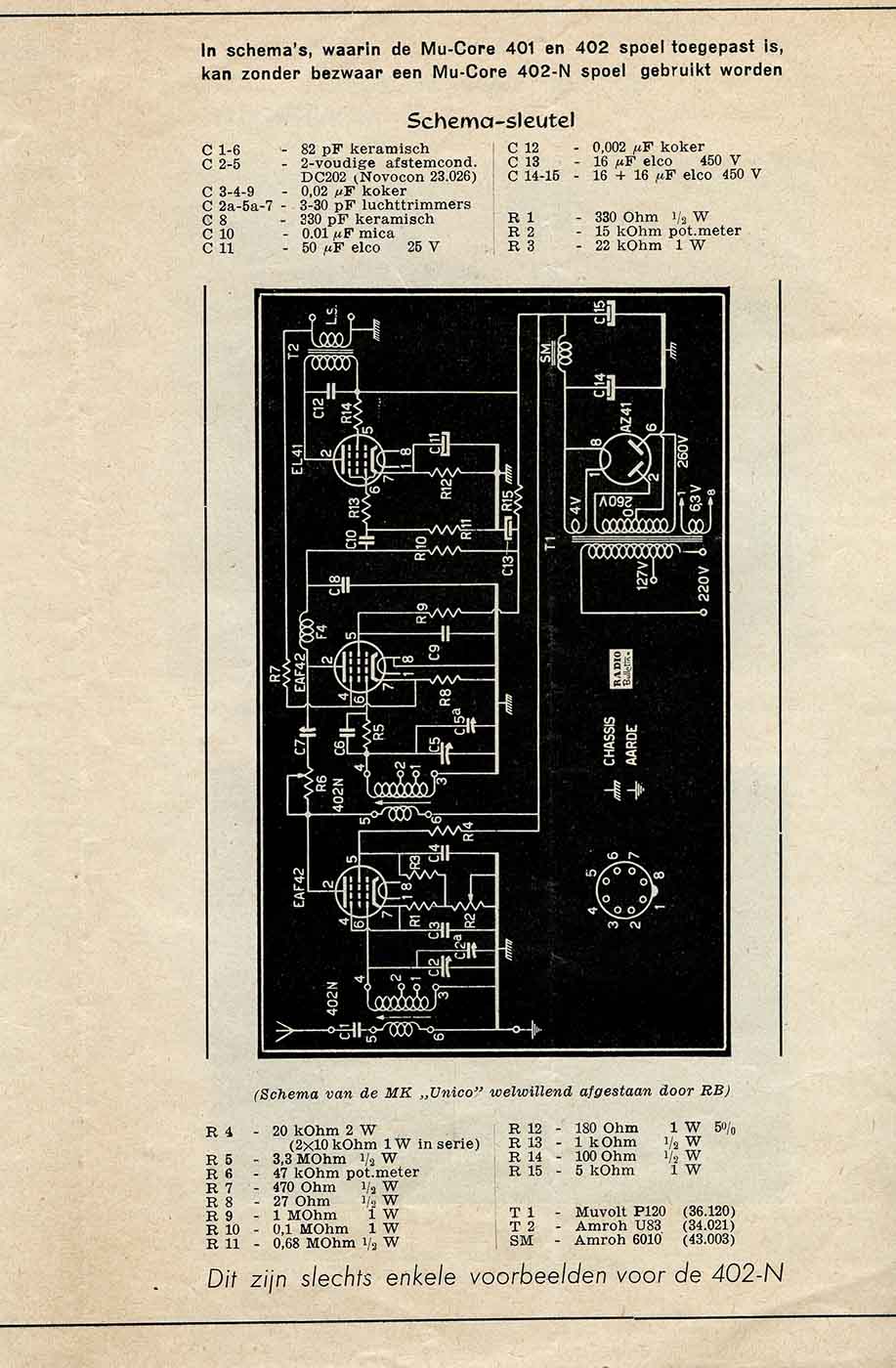

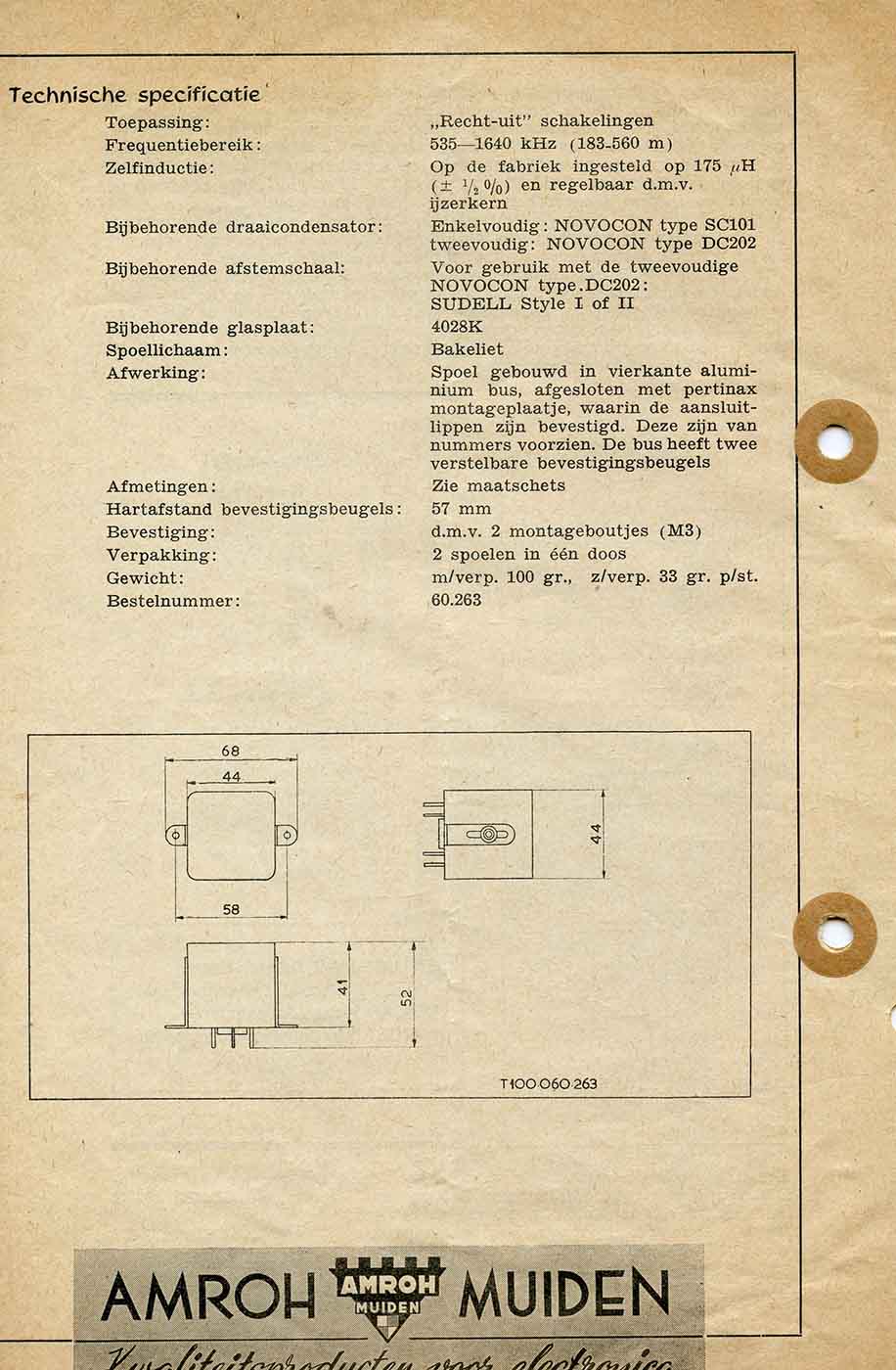

De officiele Technische Informatie van de 402N:

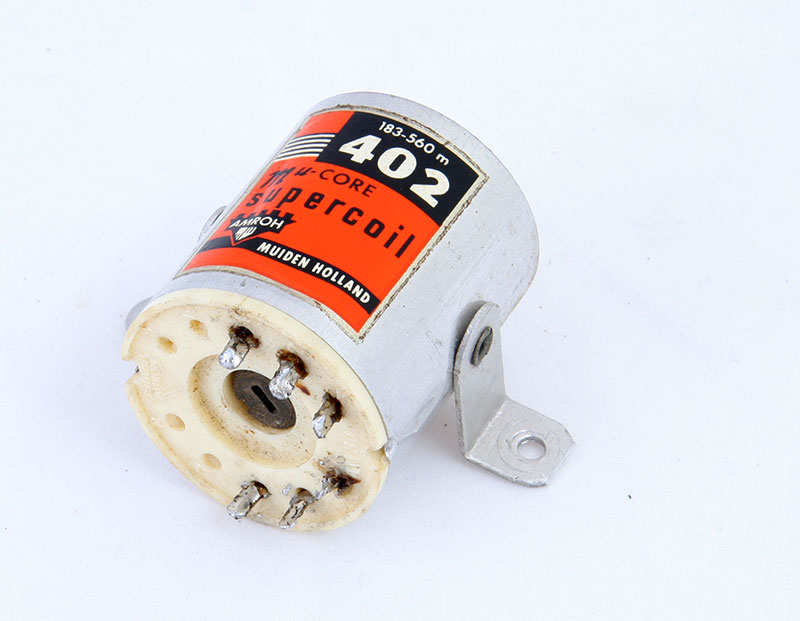

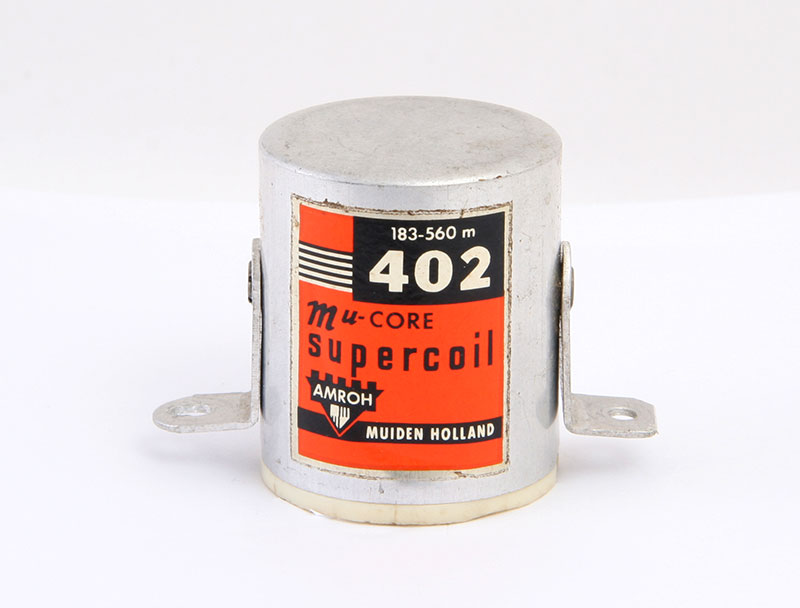

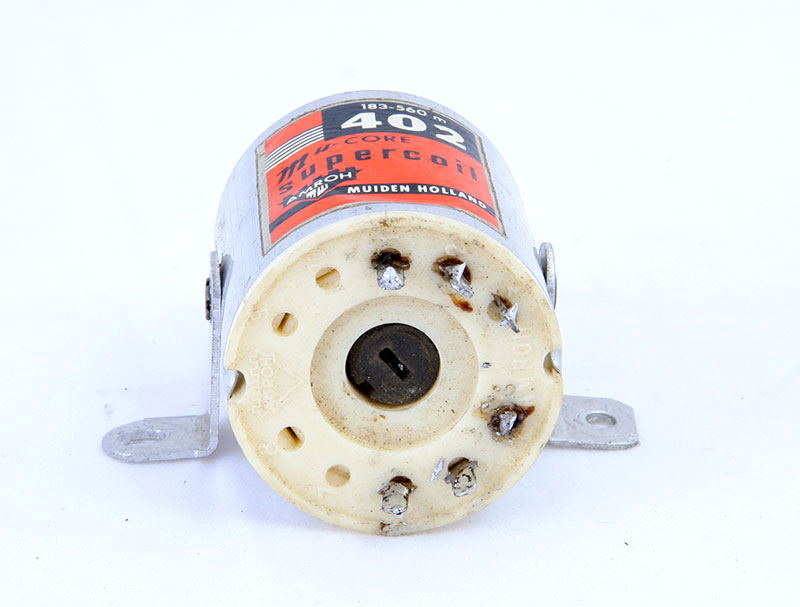

De 402 spoel.
De 402 was een redelijke verbetering met zijn plastic bodemplaat. Nadeel hiervan was dat bij wat langdurige soldeerpogingen, de soldeerlipjes spontaan naar binnen zakten.

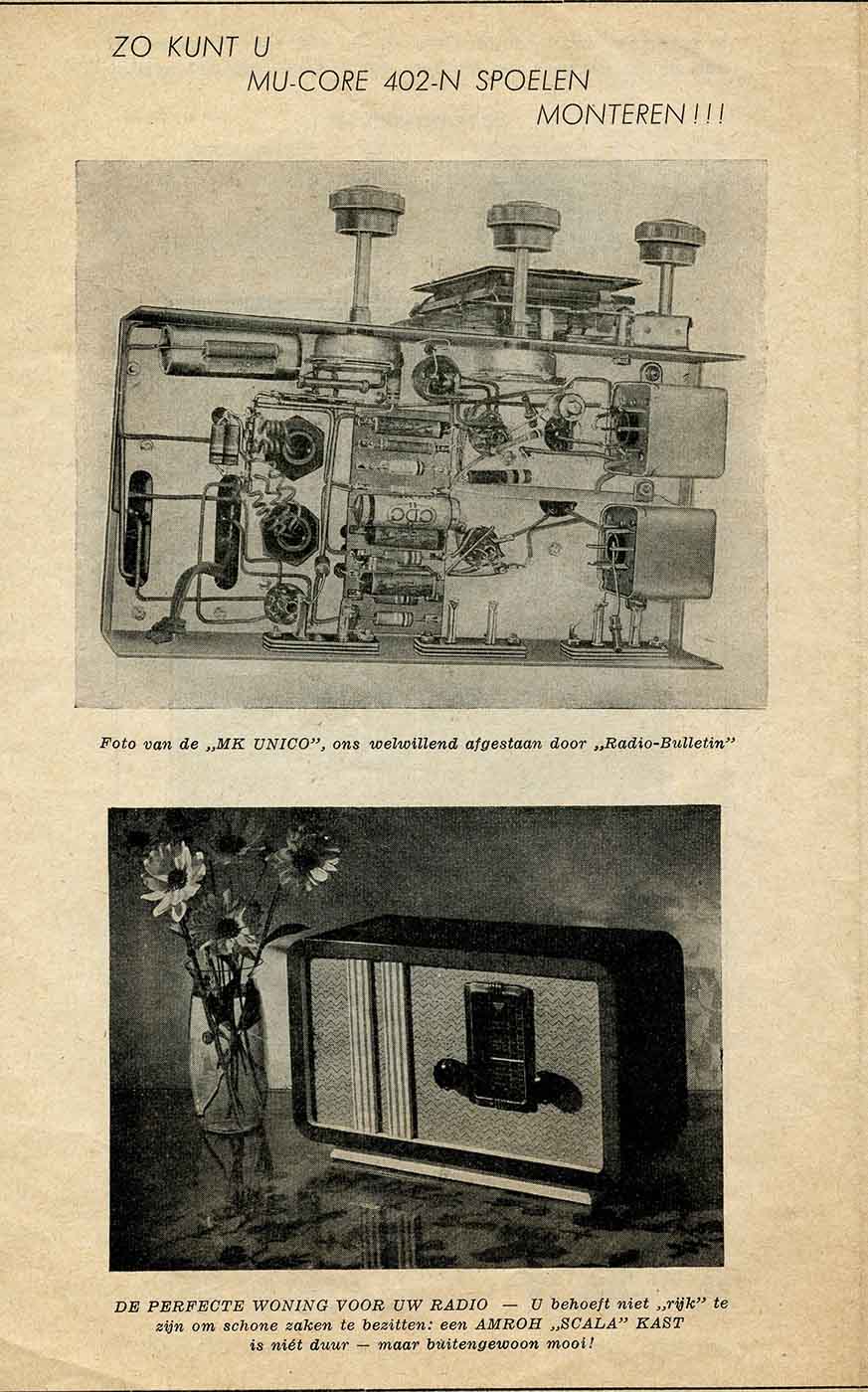

Eén van de vele montagemogelijkheden van de beroemde 402-spoel.

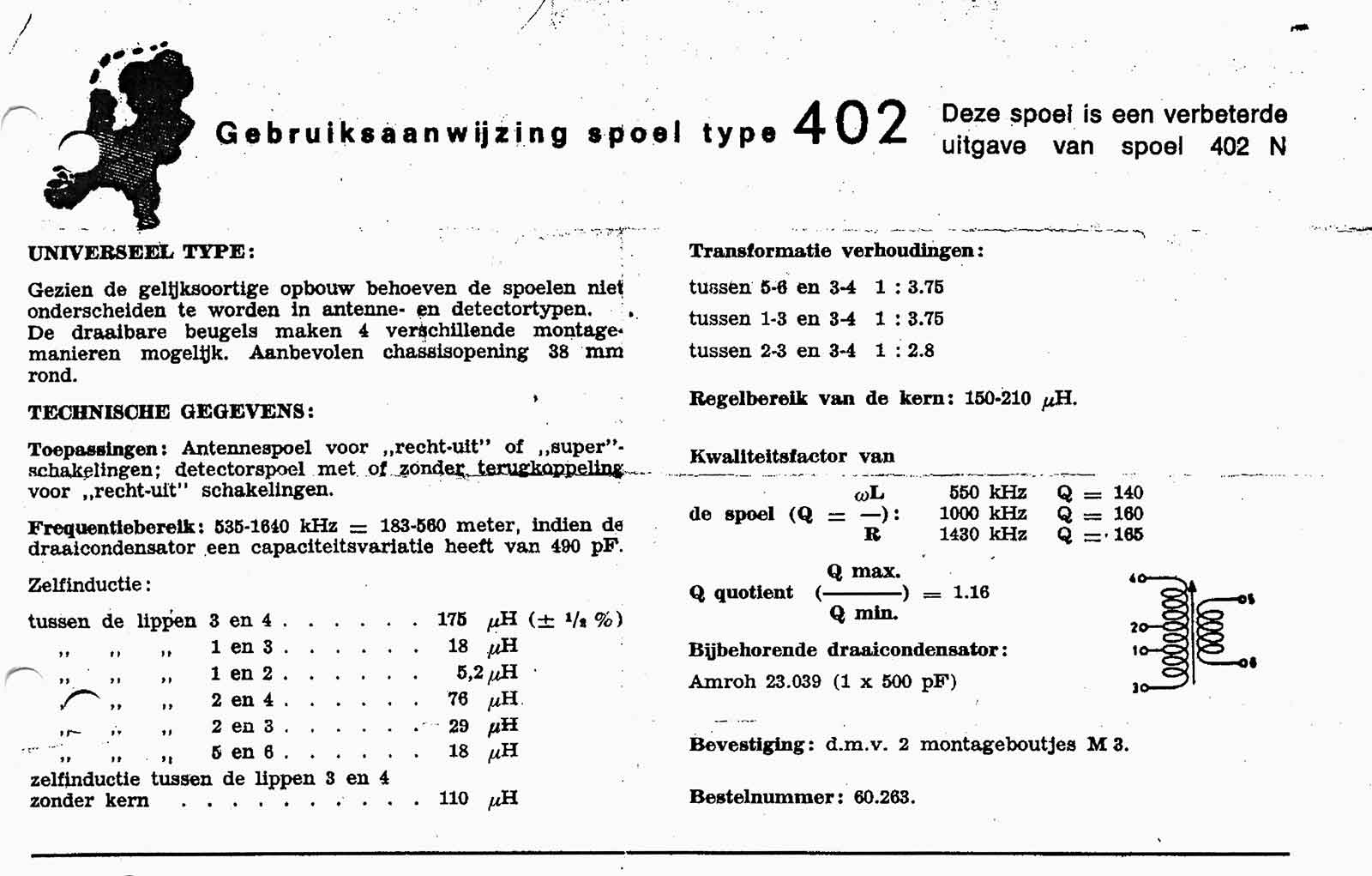

Gebruiksaanwijzing 402.

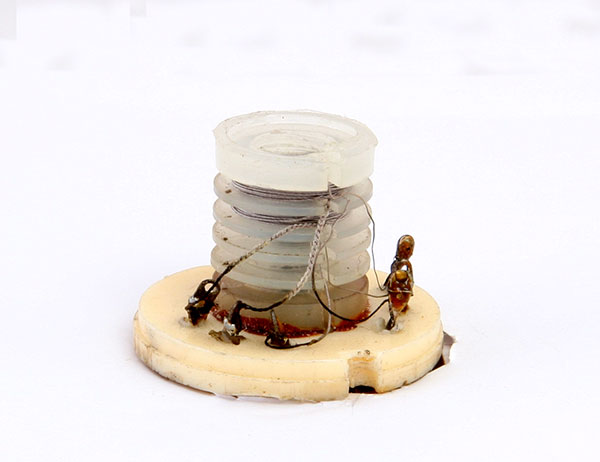

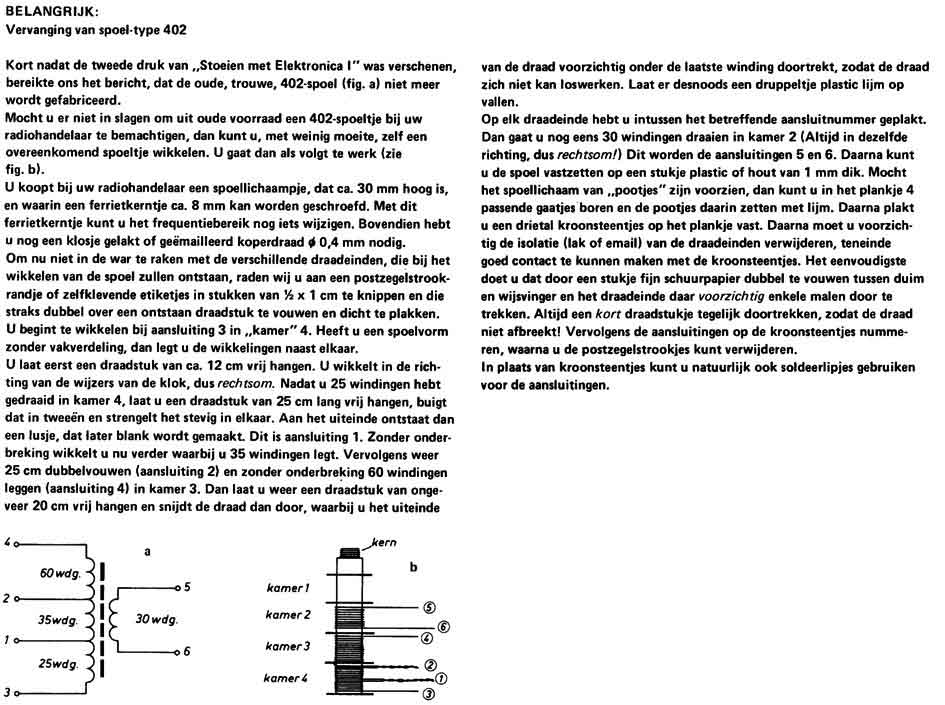

En als de 402 niet meer te verkrijgen is, zelf maken volgens dit recept.
De meeste spoelen waren uitgerust met drie spoelkamers, waarvan alleen de bovenste twee werden benut.
Er waren echter ook exemplaren met 4 kamers, zoals op bovenstaande foto afgebeeld.

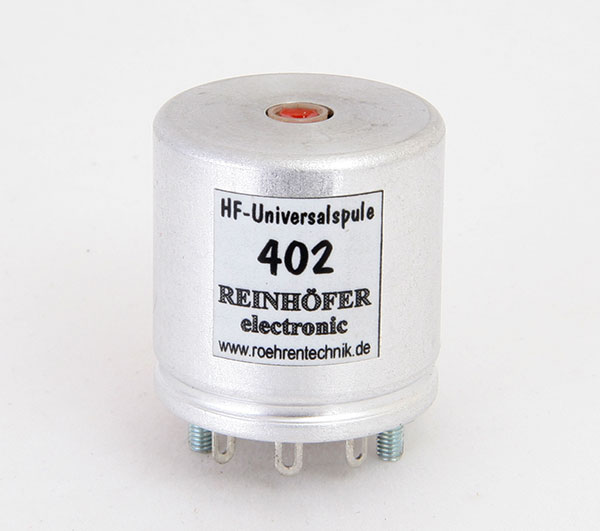

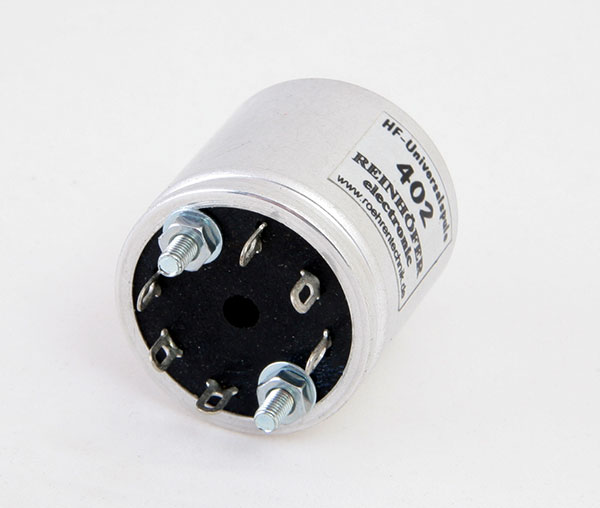

De 402 namaak van Reinhöfer electronic.
En de "nepper" van Reinhöfer. Hij is wel goed....

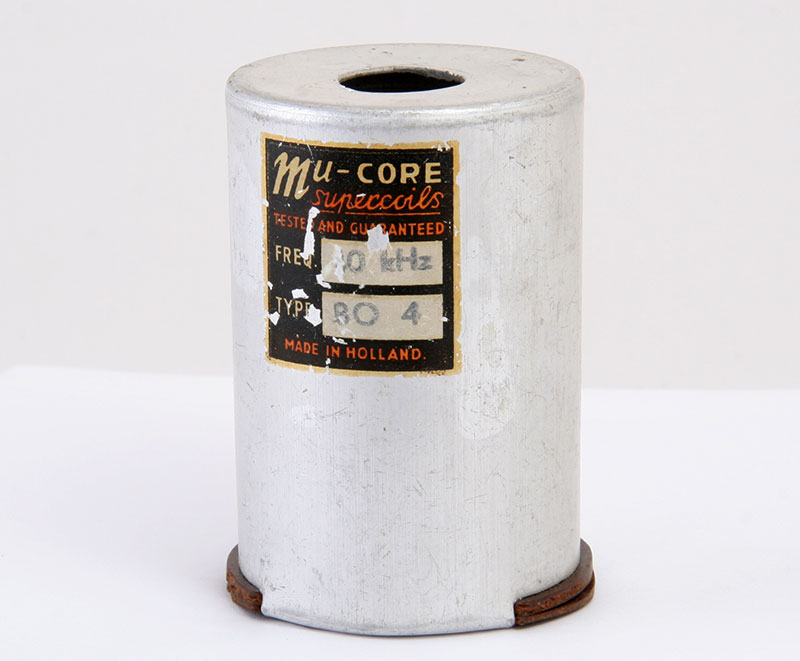

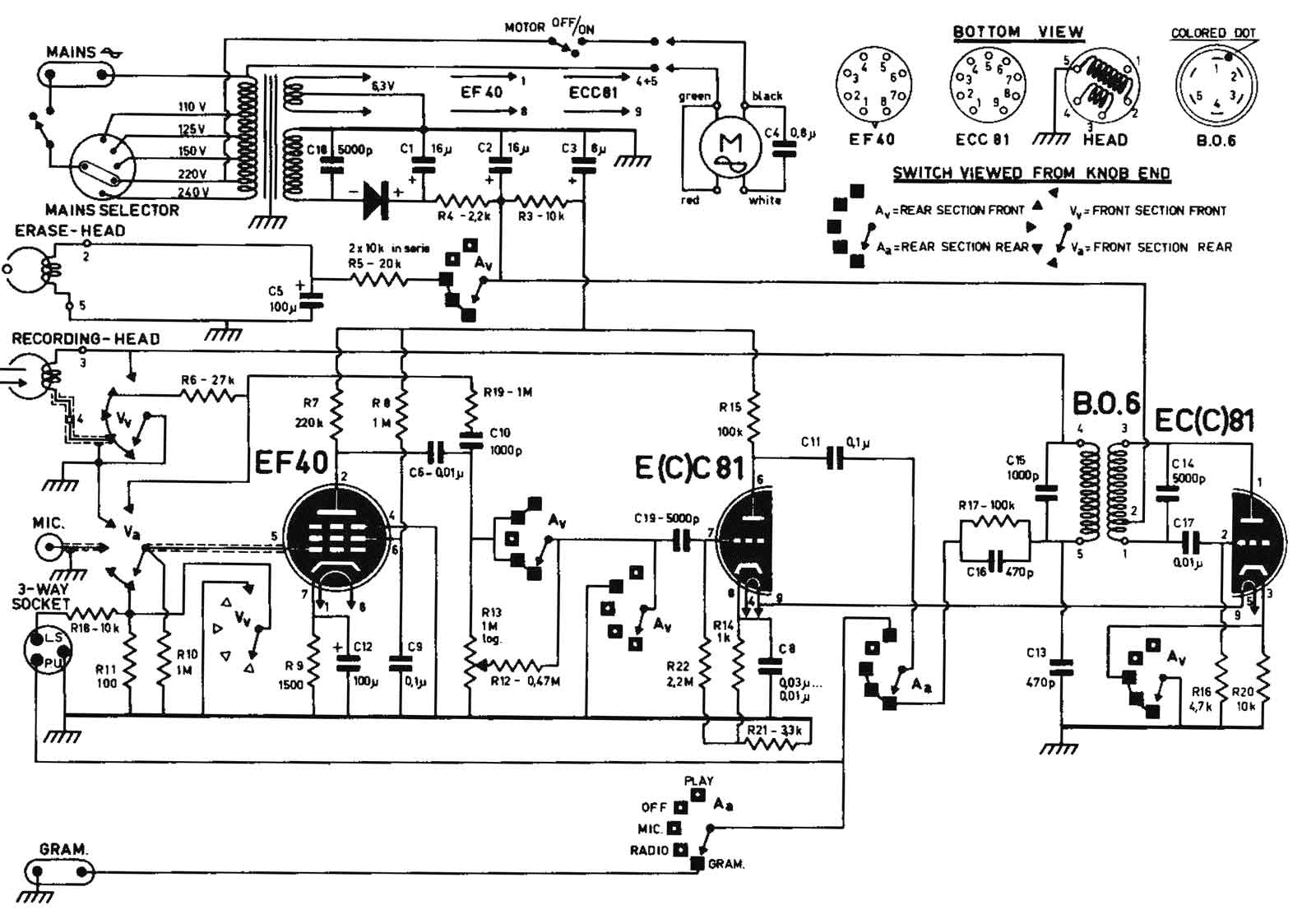

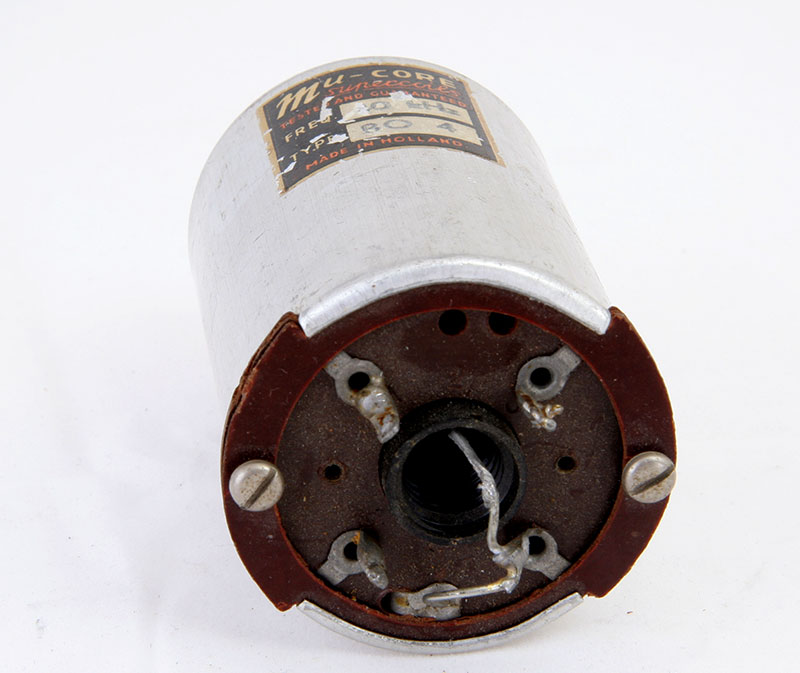

De BO 4?
Spoel voor een bandrecorder?? 40 kHz wis-frequentie??

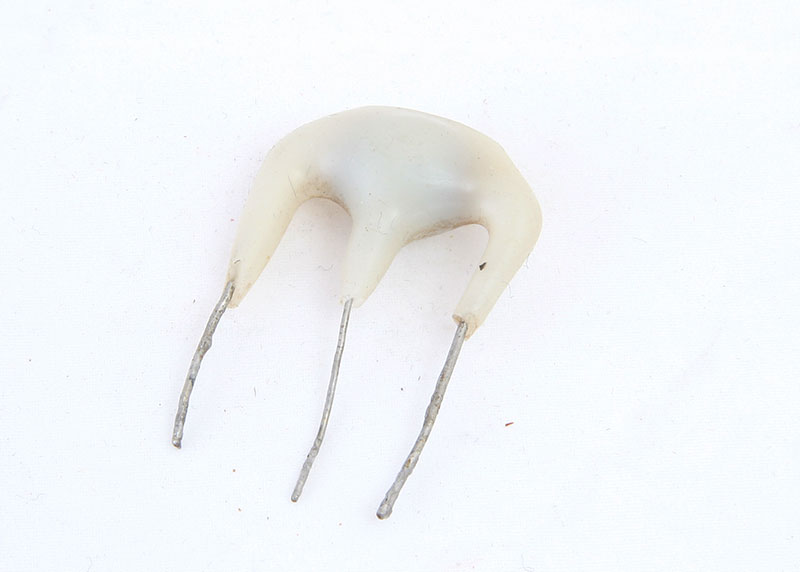

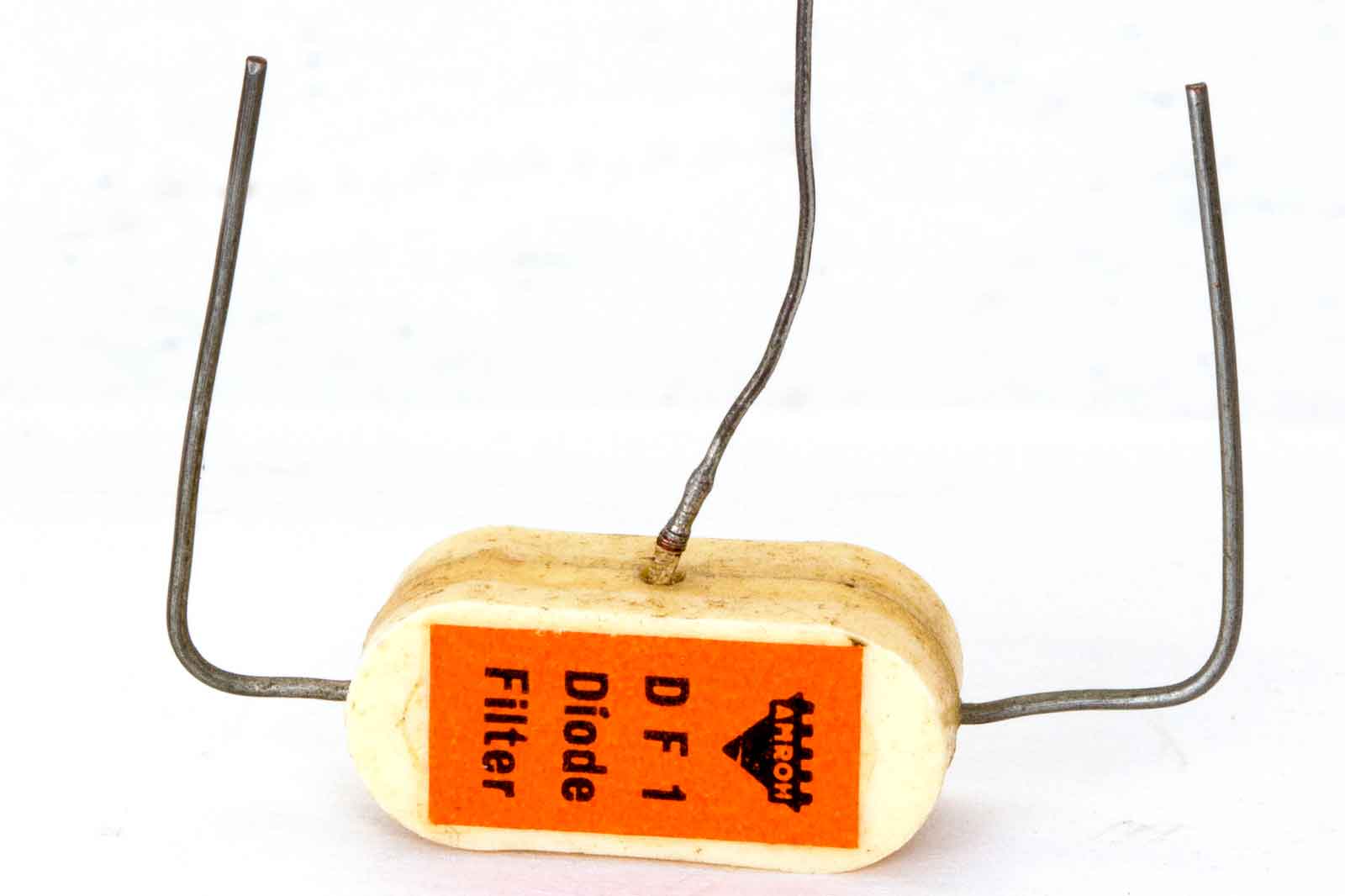

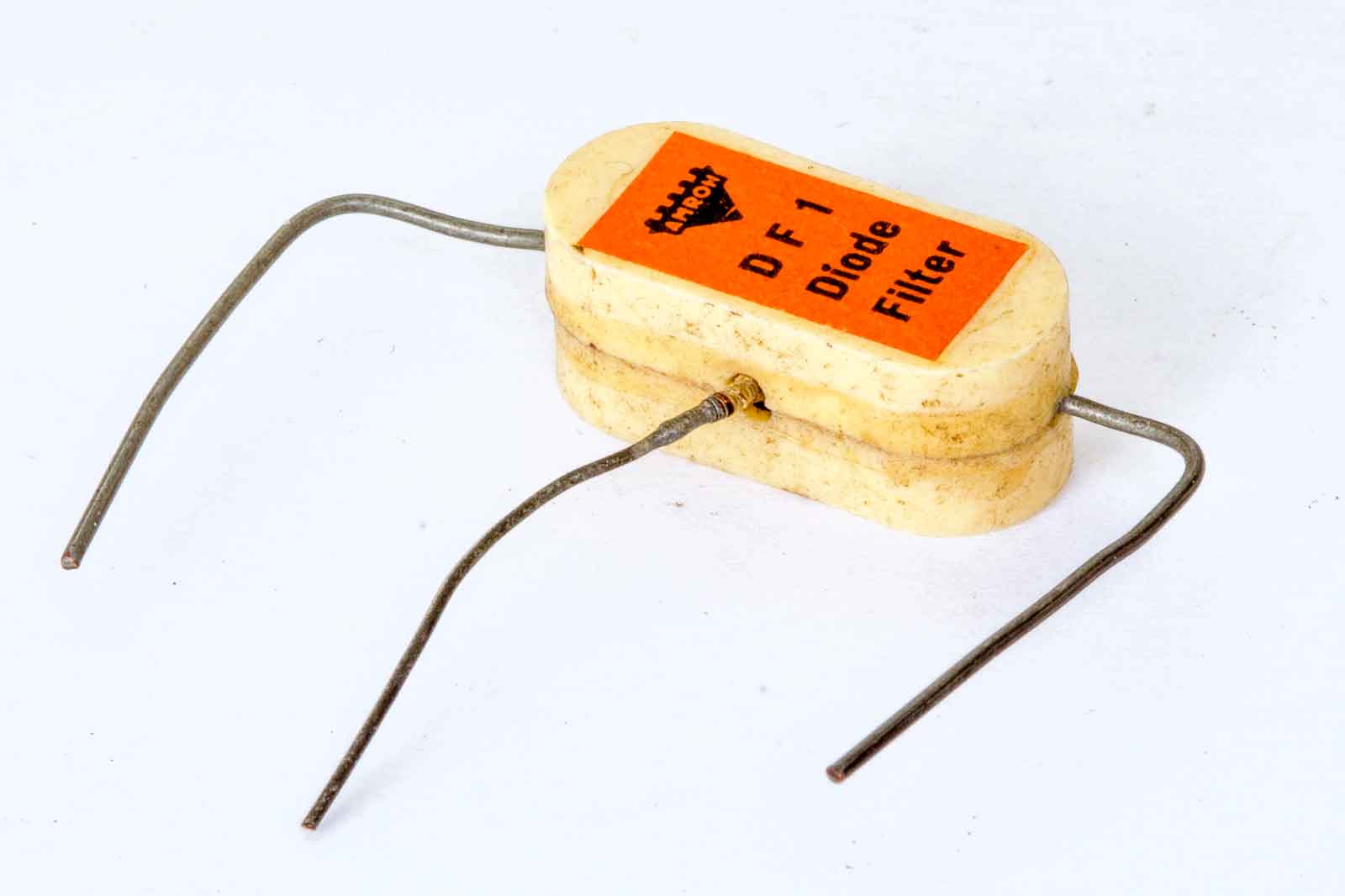

De DF-1 Diodefilter.
Diode-filter Novopak DF1.
Een andere uitvoering van de DF1.
Nog eens de DF1.

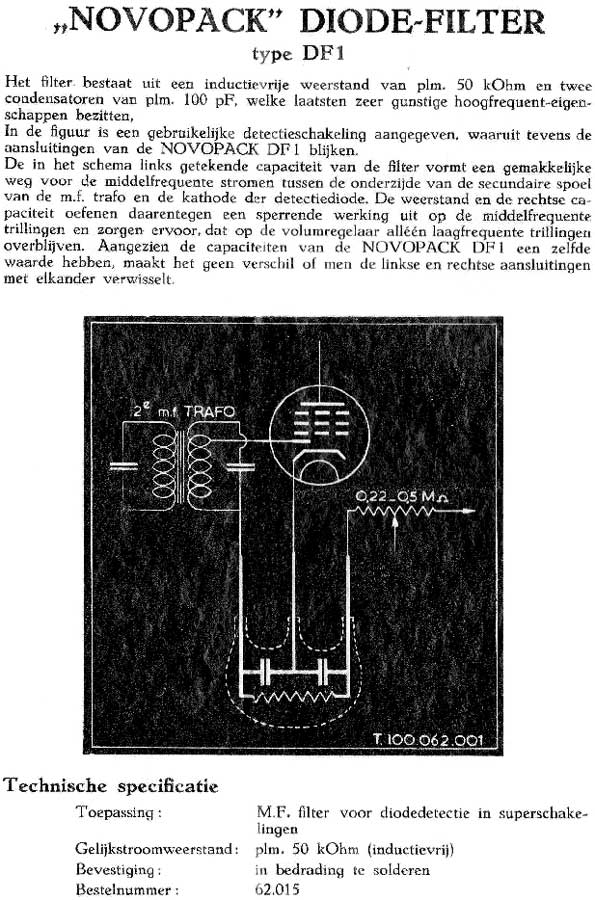

De beschrijving van het filter DF1.

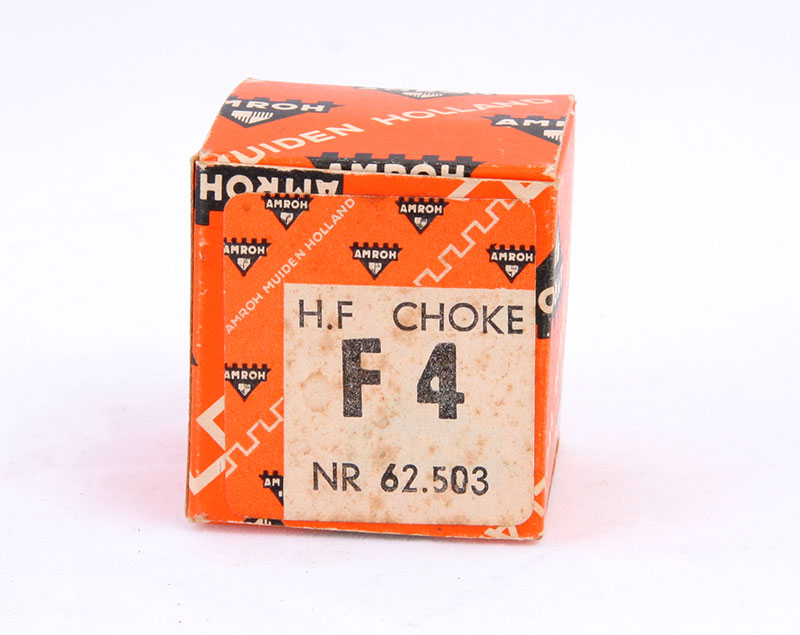

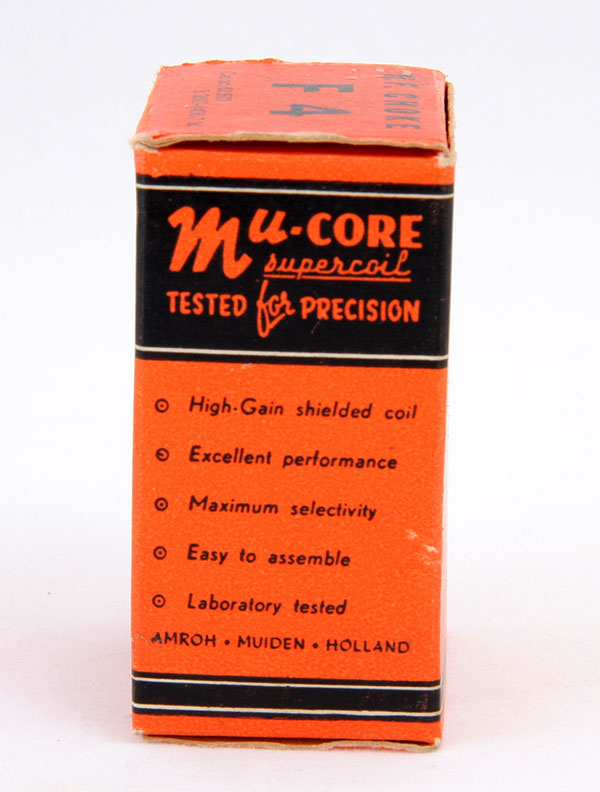

HF-Choke F4.
De welbekende F4 HF-smoorspoel, 104 mH.

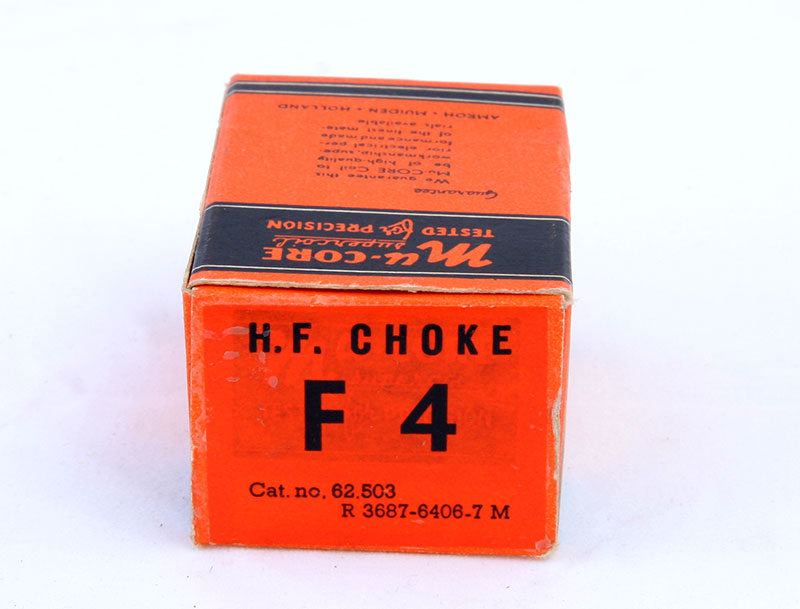

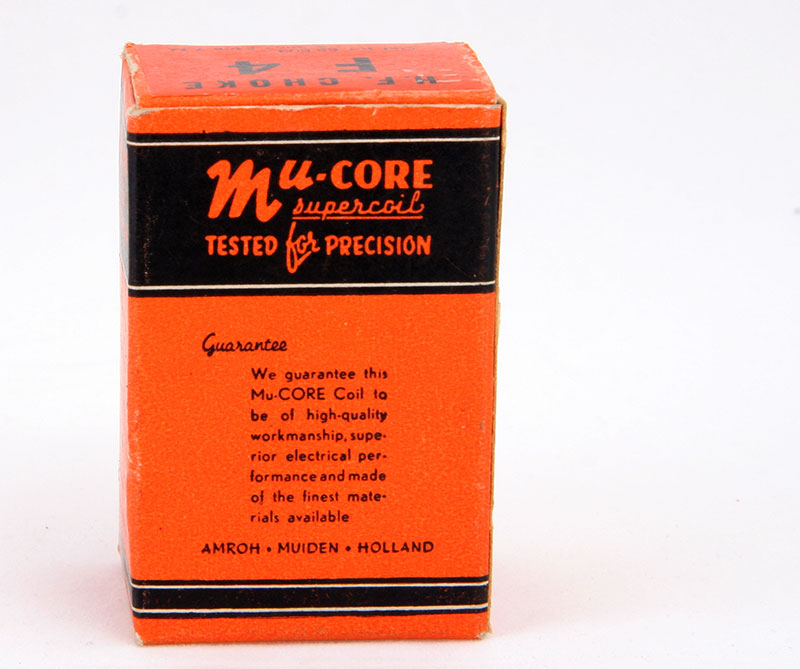

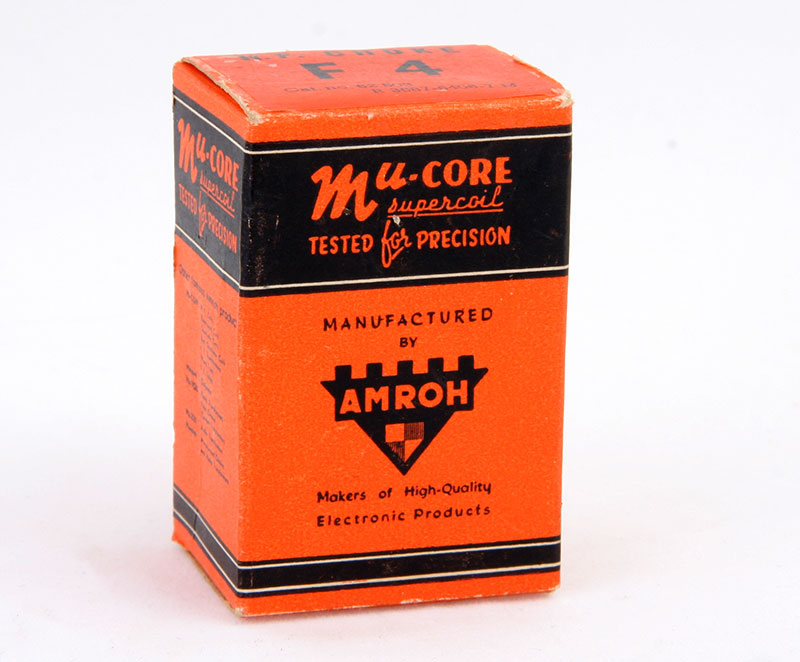

Daar zijn ze dan.

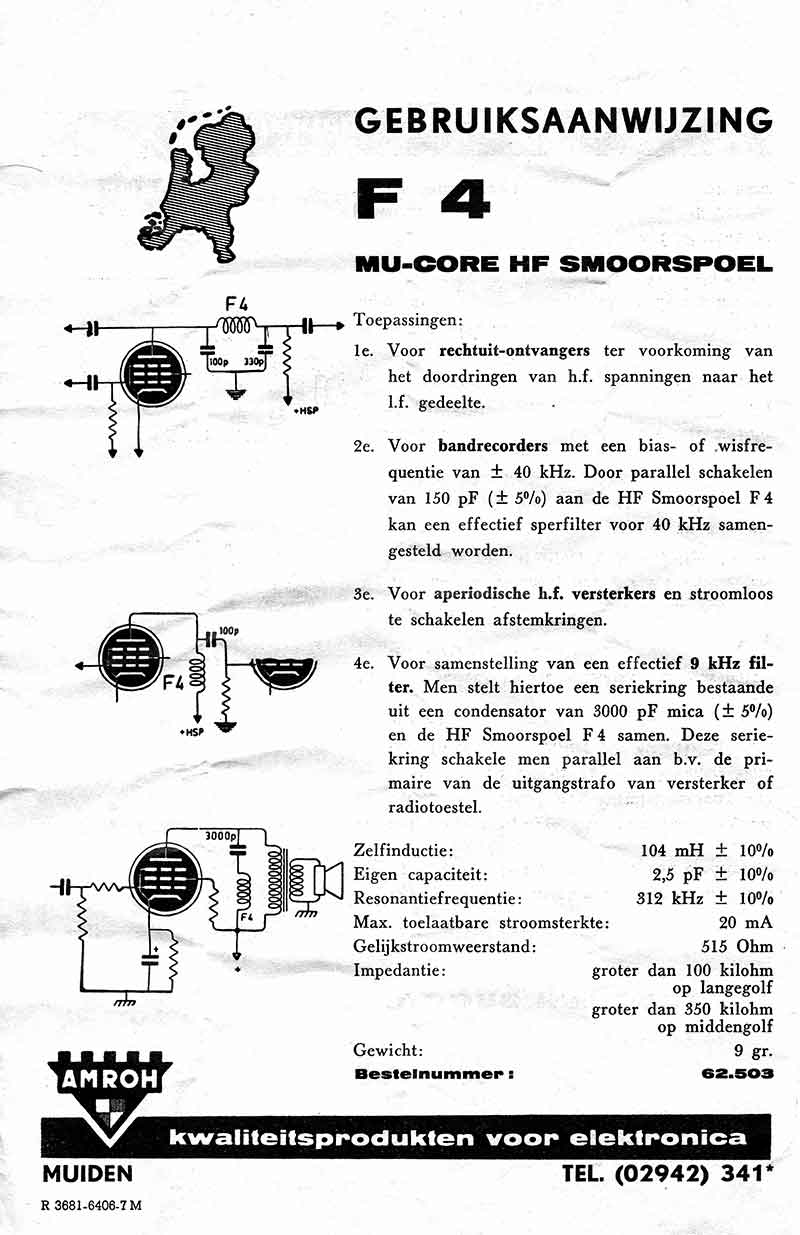

De gebruiksaanwijzing voor de F4.

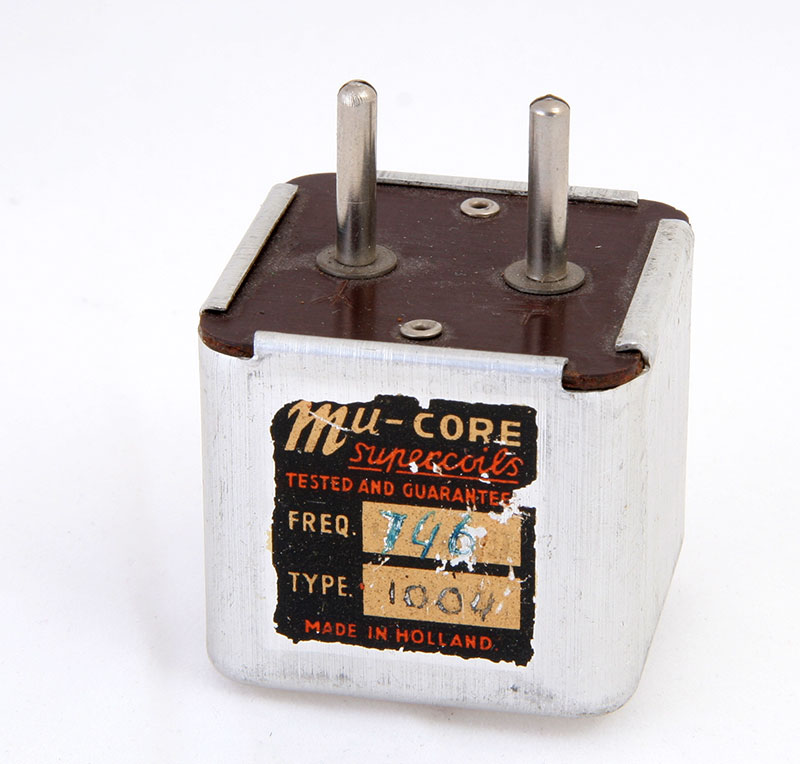

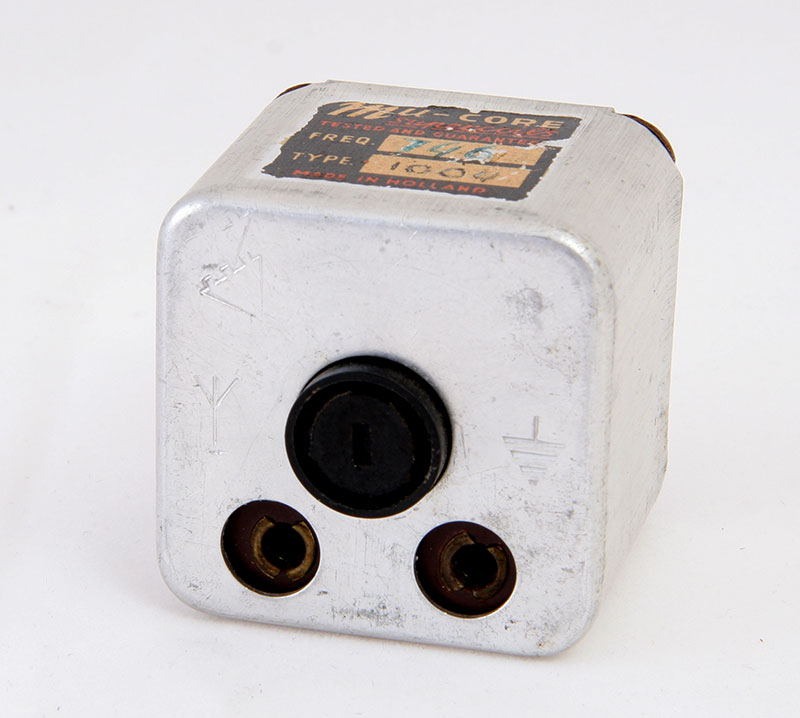

Sperfilter voor Hilversum 1 op 747 kHz.
Sperfilter voor Hilversum 1, tegenwoordig Radio 5 op 747 kHz. ( In 2018 al lang verleden tijd)
Kon zo op de entree gezet worden, links antenne-ingang en rechts aarde.

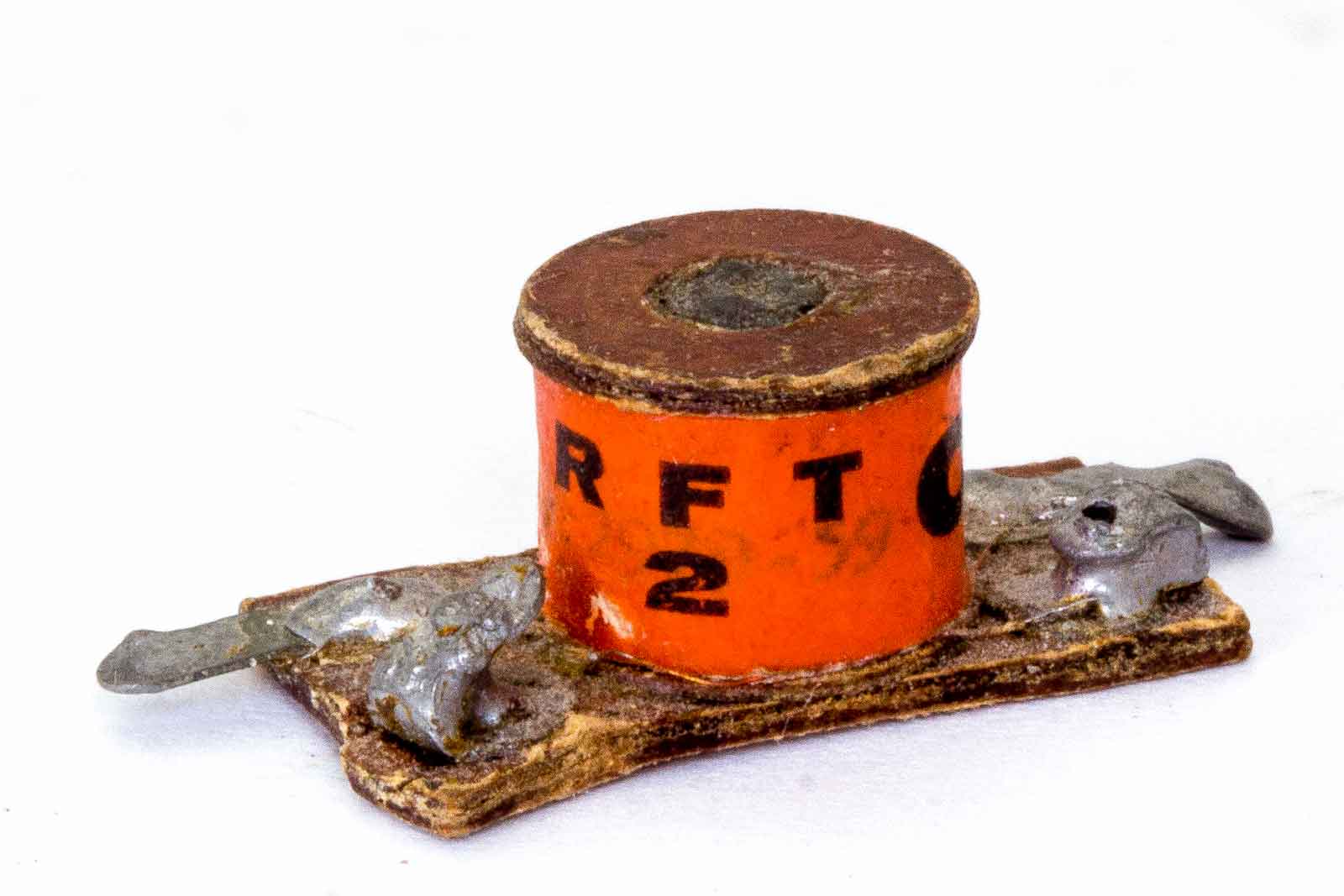

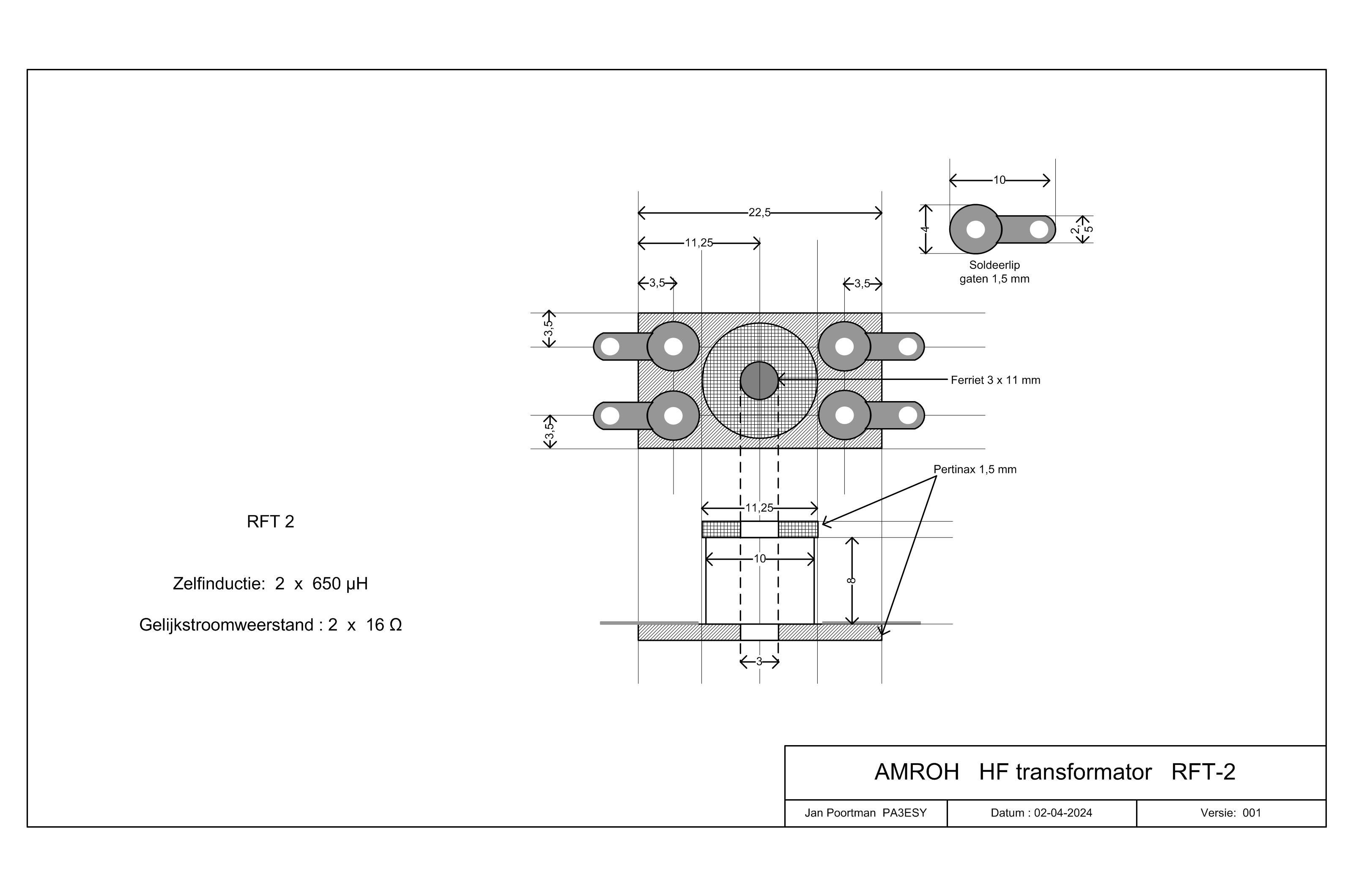

De RFT2, een HF-trafo(otje).
Een trafootje dat zich in een reflexontvanger-ontwerp bevindt. Toepassing van dit onderdeel in bv. de "Supplement-ontvanger van dr. Blan". Verder worden twee trafo's, de RFT-1 en RFT-2-trafo's toegepast in de Transette. Of beide trafo's de zelfde eigenschappen is nog de grote vraag........
Aangezien de trafootjes nogal klein zijn verdwijnen ze vaak in de prullenbak of in een verkeerde doos. Op radiomarkten kom je ze nauwelijks tegen. Wat blijft er dan over, ja, zelfmaken..... Dus voor de liefhebbers, hier onder de afmetingen. Wanneer je op de tekening klikt wordt de tekening als pdf weergegeven. Door hem te vergroten zijn de teksten beter te lezen.
