De KW2000A, een product uit 1967, gemaakt in de Vanguard Works van KW-Electronics in Dartford, Kent in Engeland. Het toestel is een voor die tijd, zeer geavanceerd product dat waarschijnlijk ook de nodige Ponden heeft gekost, hoewel dat volgens reviews nog wel mee viel.
Het apparaat beschikt over 22 buizen, de A-uitvoering. De KW-2000, de eerste versie doet het met een buis minder in de eindtrap. De A-versie heeft twee 4146's in de eindtrap en zorgt voor ca 400 Watt PEP in SSB en 100 Watt in CW.
De letters KW staan voor de suffix van de roepletters van G8KW, Rowland George Shears BEM. Geboren in 1919, hij heeft gediend als "Signalman" bij de Royal Signals. Heeft een lange carriere bij het leger gemaakt en heeft heel veel gedaan om de radio-amateurs in Duitsland, net na de oorlog, te helpen bij het opzetten van de DARC en het pleiten voor het verkrijgen van zendmachtigingen voor deze Duitse amateurs.
Rowland George Shears BEM ( British Empire Medal, De BEM wordt uitgereikt aan mensen die zich hard hebben ingezet voor hun lokale gemeenschap.
In de vroege vijftiger jaren heeft hij zijn KW-Electronics opgericht en befaamde toestellen zoals de KW Vanguard geproduceerd. Hij was een prominent lid van de RSGB en verheven tot "Fellow of the Radio Club of America" wegens zijn verdiensten voor de radio-industrie. Rowley overleed op 17 november 2009 op 90 jarige leeftijd.
Door op de afbeeldingen te klikken krijgt u een vergroting in een apart venster.

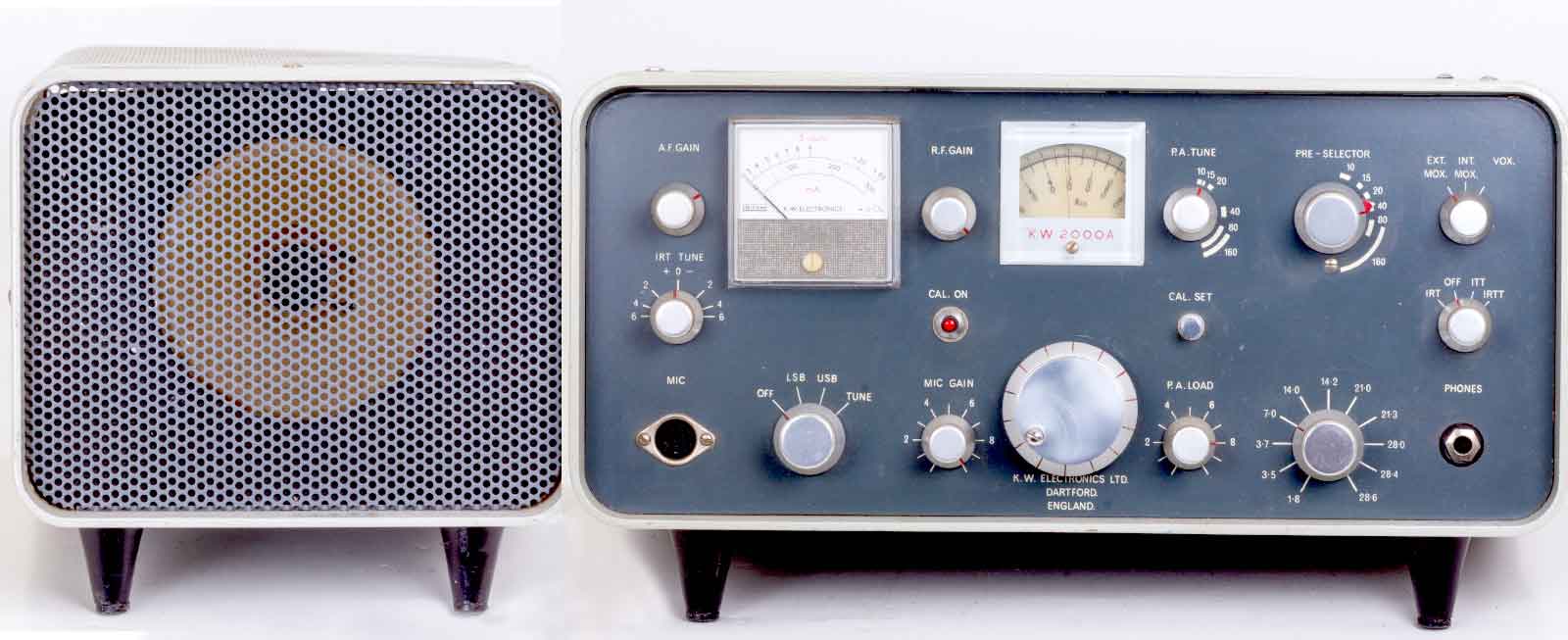

Het vooraanzicht van de complete installatie.

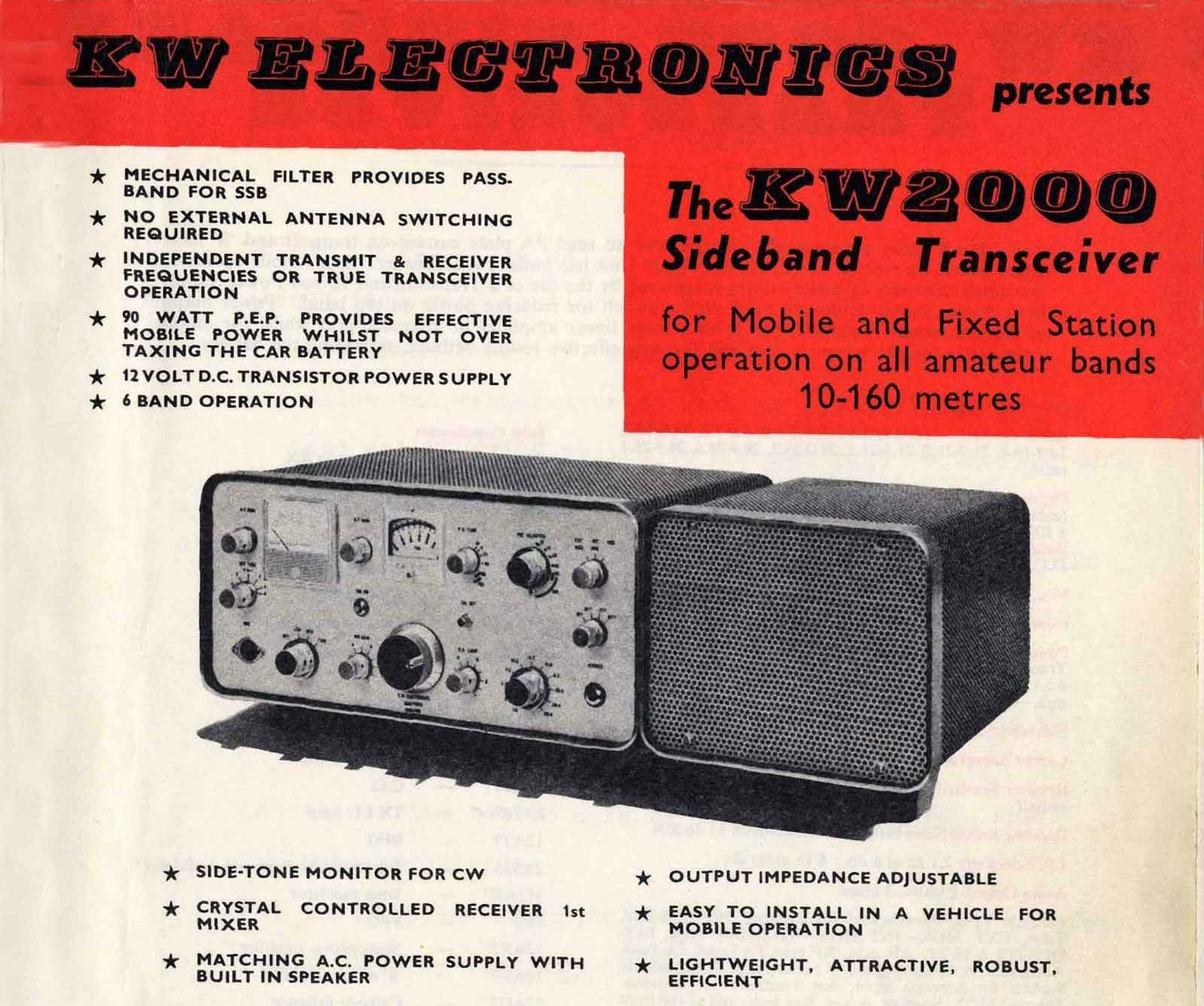

Een deel van de voorpagina van het manual van de KW2000.

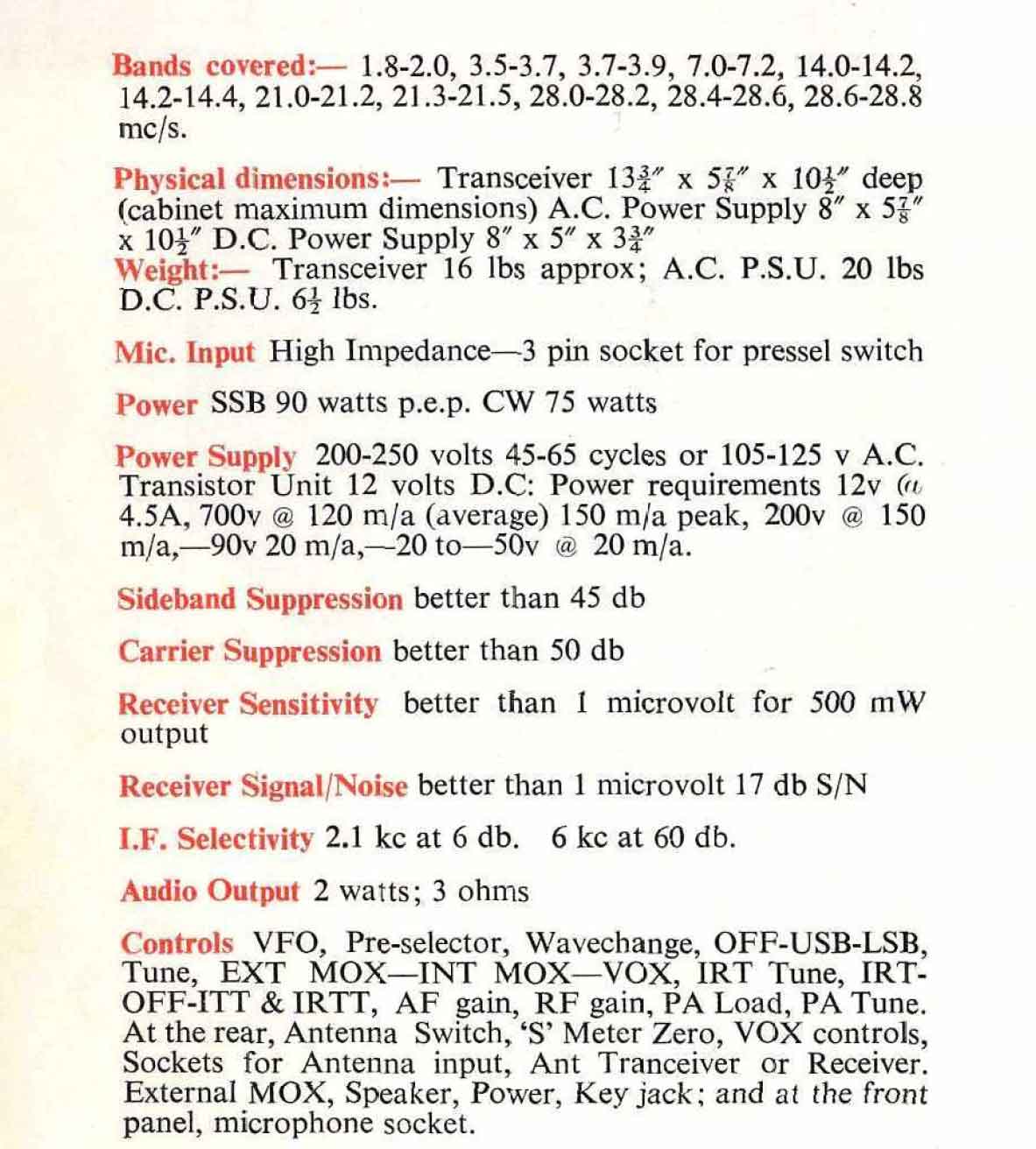

De eigenschappen van de KW2000, dus niet de 2000A.

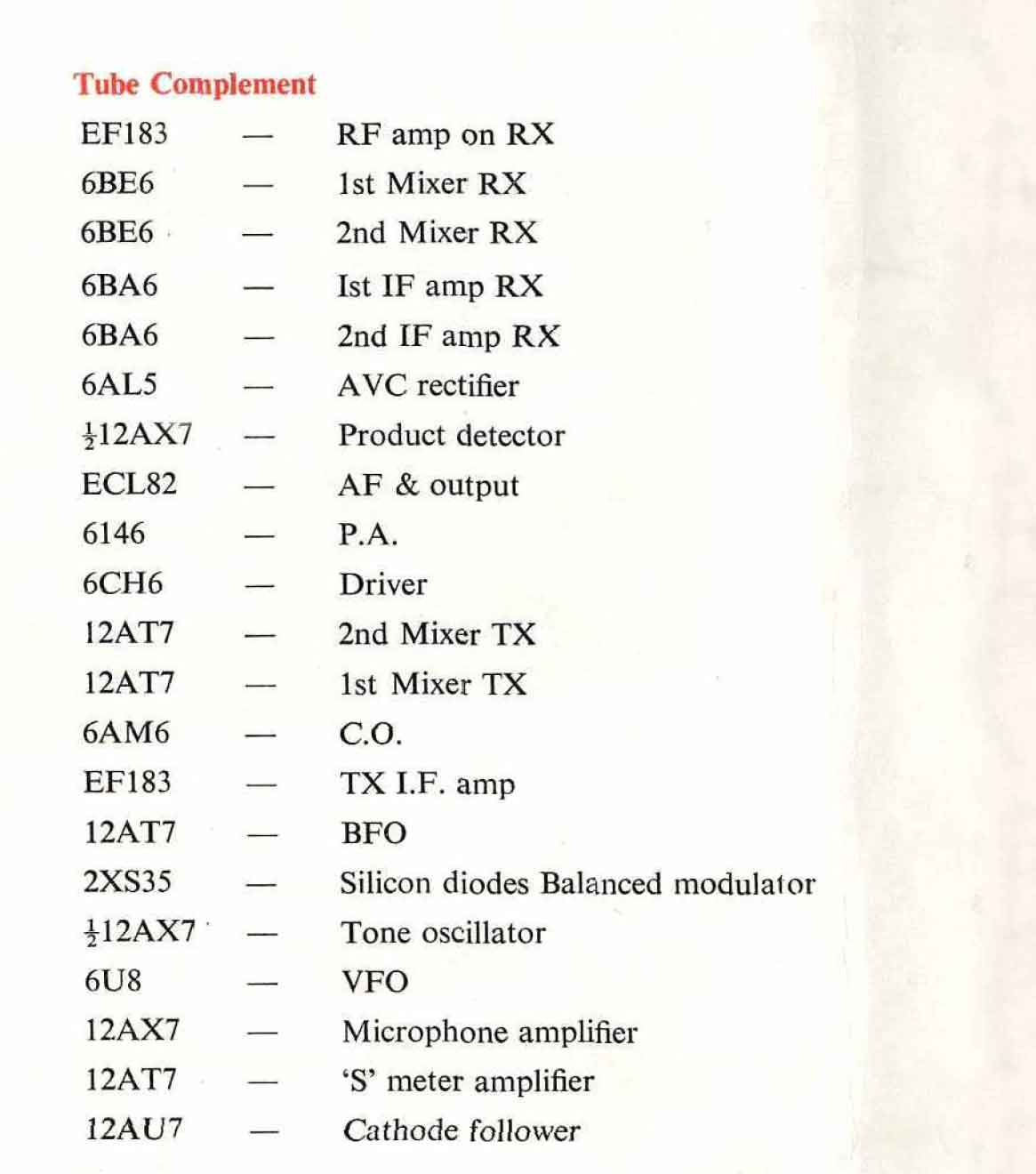

De gebruikte buizen en hun functies.

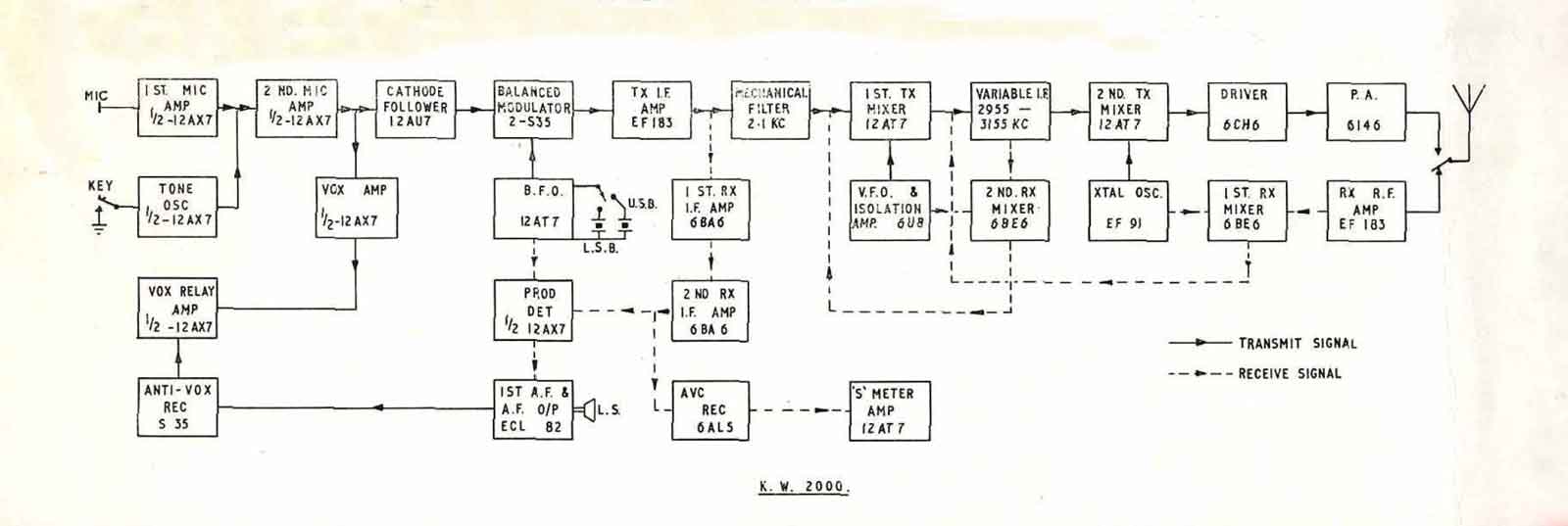

Het blokschema.
In dit schema is te zien hoe de zender/ontvanger werkt. Het zender-signaal is met een strakke lijn aangegeven en het ontvangst-signaal is gestreept getekend.
De ontvanger:
In de stand "ontvangst" wordt met
een HF-voorversterker het antenne-signaal versterkt met een EF183, vervolgens wordt in een 1. RX-mixer met een 6BE6, het signaal van de kristal-oscillator met EF91 toegevoegd. Het mengproduct wordt door gegeven aan de variabele I.F.versterker van 2955 - 3155 kc en komt van daar uit in een 2.RX- mixer met een 6BE6 en wordt gemengd met het signaal van de VFO. Het mengresultaat wordt naar naar het mechanische filter, 2.1 kc gestuurd, waarna het terecht komt in de 1. RX-IF-versterker met 6BA6, dan naar de 2. RX-IF-versterker, ook met 6BA6. Dit signaal wordt gebruikt voor een AVC-detector met 6AL5, waarbij dat signaal gebruikt wordt in de S-meter-versterker met 12AT7. Verder wordt het IF-signaal naar een productdetector met 1/2 12AX7 gestuurd. Als oscillator wordt hier een kristal-oscillator met een 12AT7 en twee kristallen ( voor LSB en USB) gebruikjt. Uit de detector komt gelijk het LF-signaal dat nog eens de 1. AF & AF O/P versterker met ECL82 het geluid naar de luidspreker, die zich in de voedu=ings-unit bevindt, voert.
De zender:
De signalen van de microfoon en seinsleutel worden via resp. 1. mic-versterker met 1/2 12AX7 en Tone-oscillator met 1/2 12AX7 naar de gezamelijke 2. Mic-versterker met 1/2 12AX7 gevoerd en vis een katodevolger mat 12 AU7 door gegeven aan de balansmodulator. Het LF signaal wordt tevens gebruikt voor het VOX-relais. De balnsmixer wordt ook voorzien van een HF-signaal uit de BFO met de LSB- en USB-kristal.. Het uitgangssignaal van de mixer gaat naar de TX-IF-versterker met EF183 en wordt gefilterd in het mechanisch filter. en komt terecht in de 1. TX mixer met 12AT7 die het ook gevoede wordt door de VFO en isolatie-versterker met 6U8. Hierna komt het signaal in de variabele 2955-3155 unit en naar de 2. TX-mixer gestuurd met 12AT7 en als Xtal-oscillator wordt een EF91 ingezet. Het product van de mixer gaat naar de driver met 6CH6 en deze stuurt de één of twee 6146's aan.
Tot zo ver de beknopte beschrijving van het blokschema. In het manual dat onder aan de pagina is toegevoegd kunt u de gedetailleerde beschrijving bestuderen.
De transceiver.

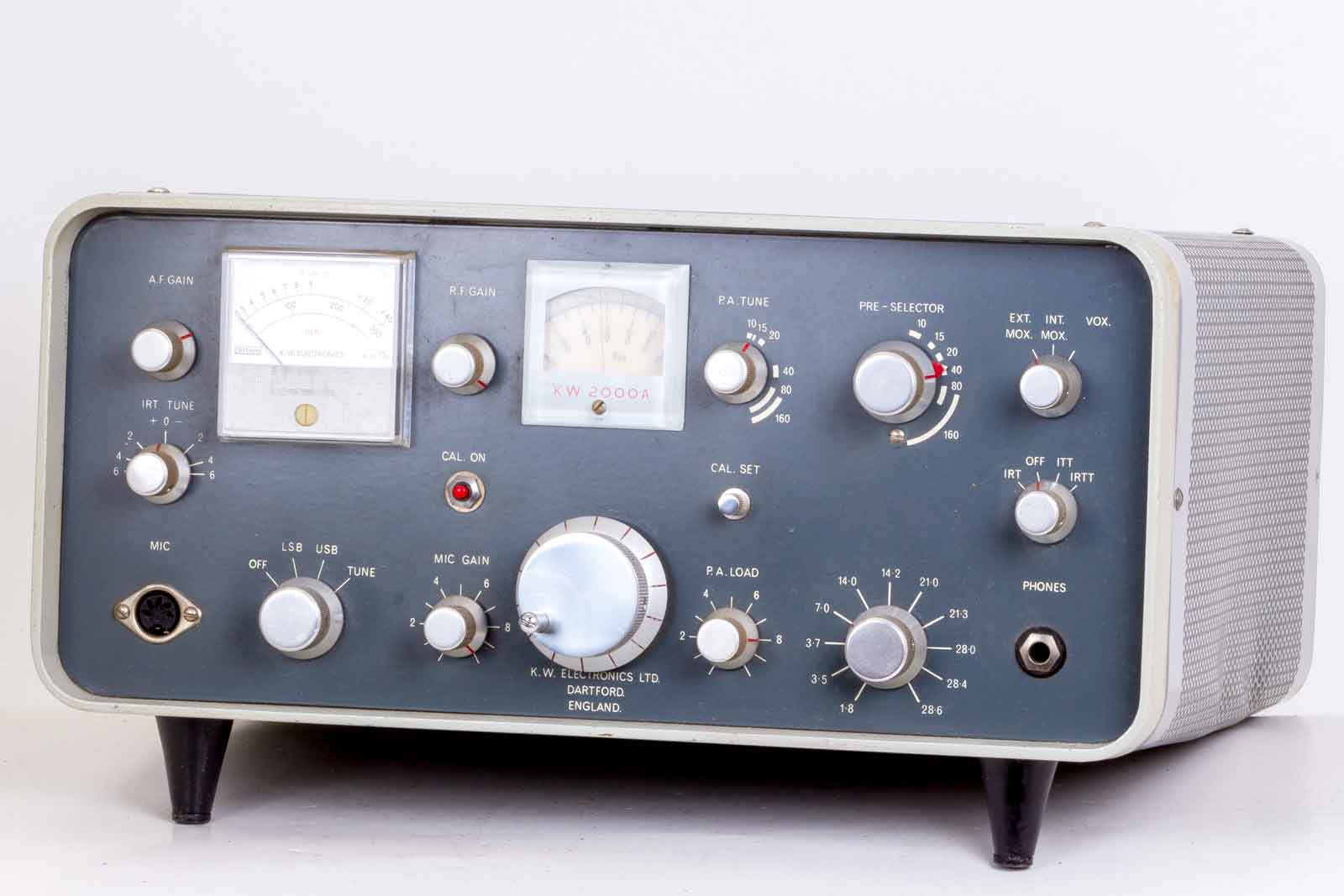

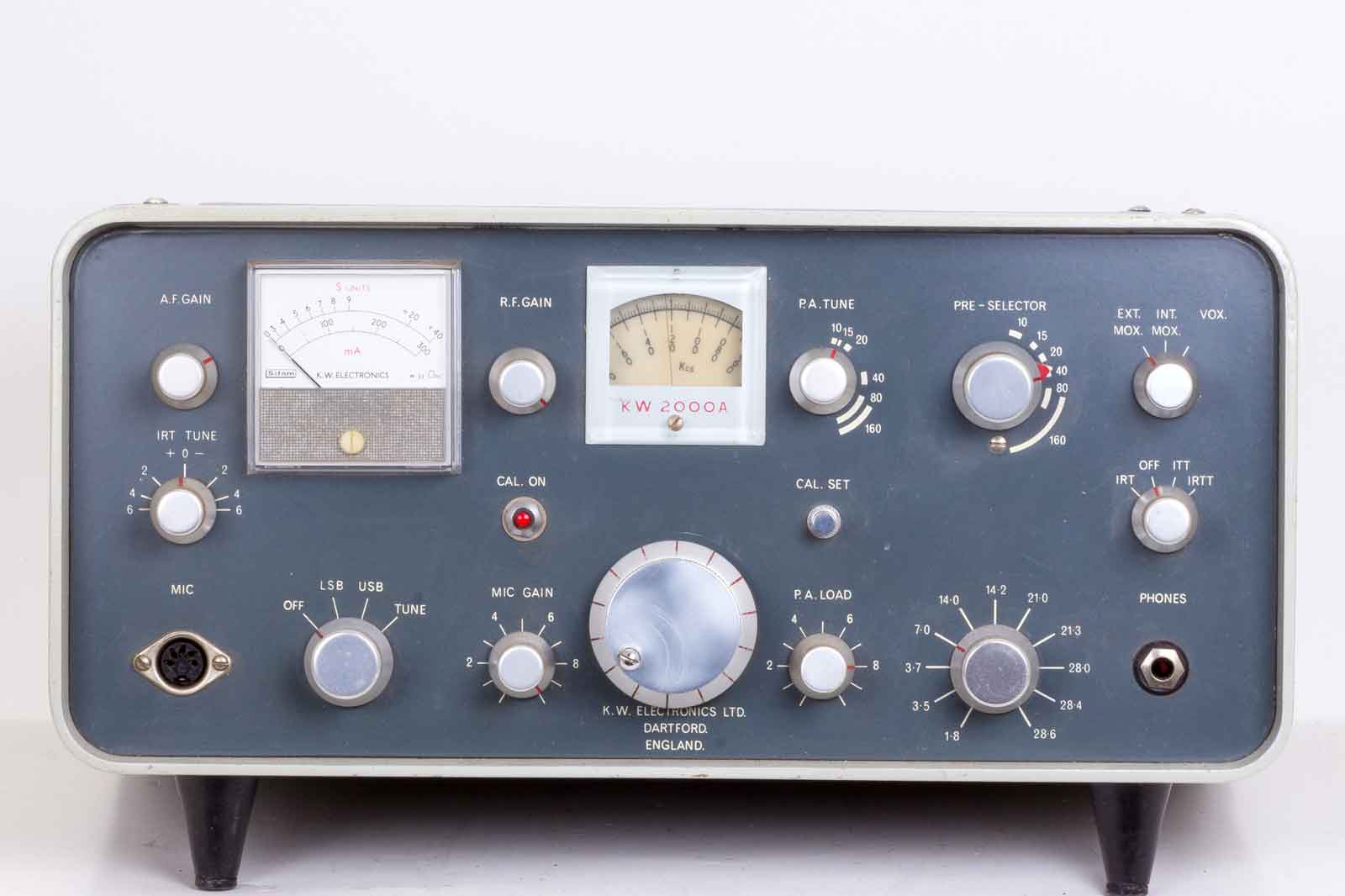

Het vooraanzicht, hier onder de beschrijving van de verschillende onderdelen.

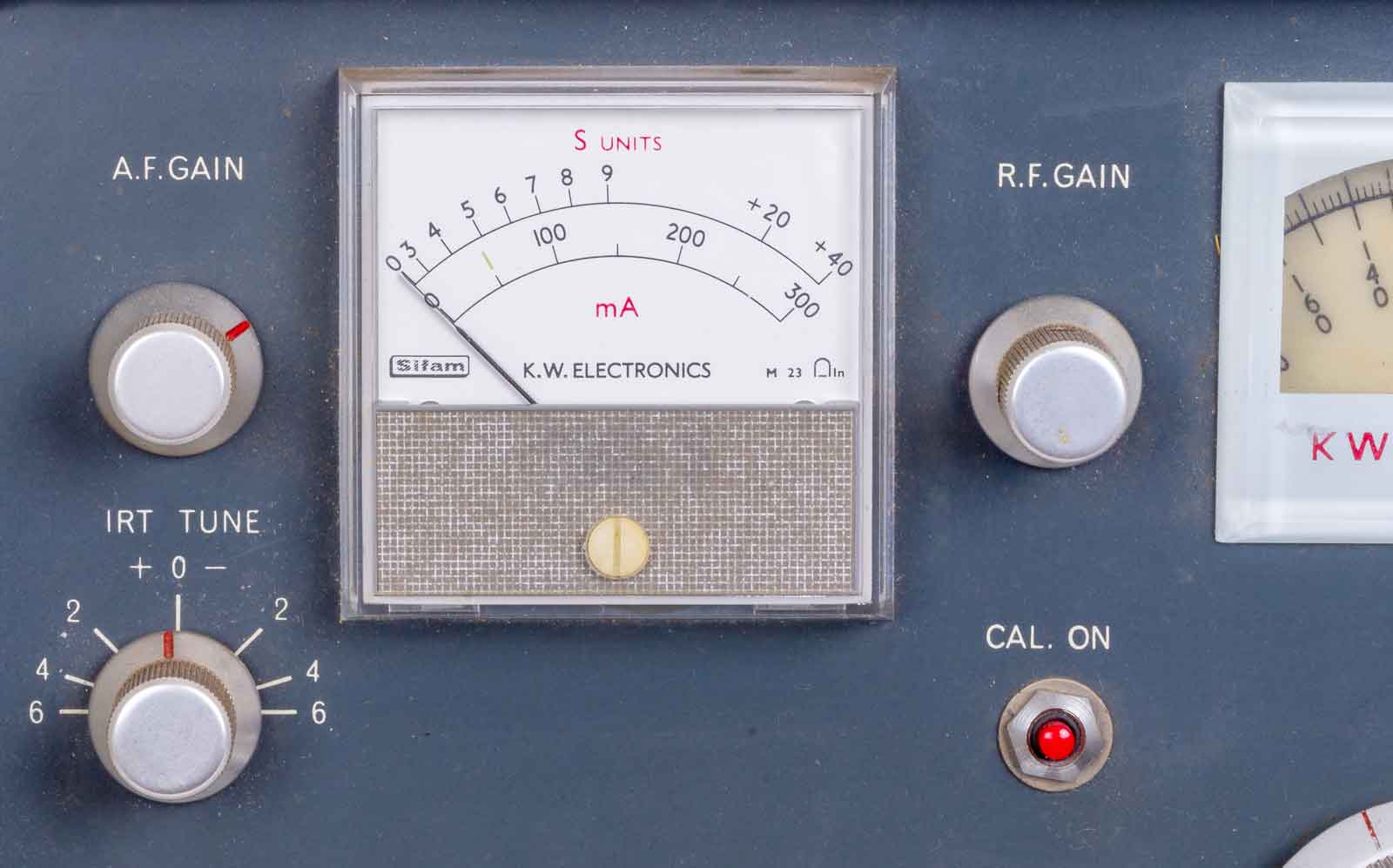

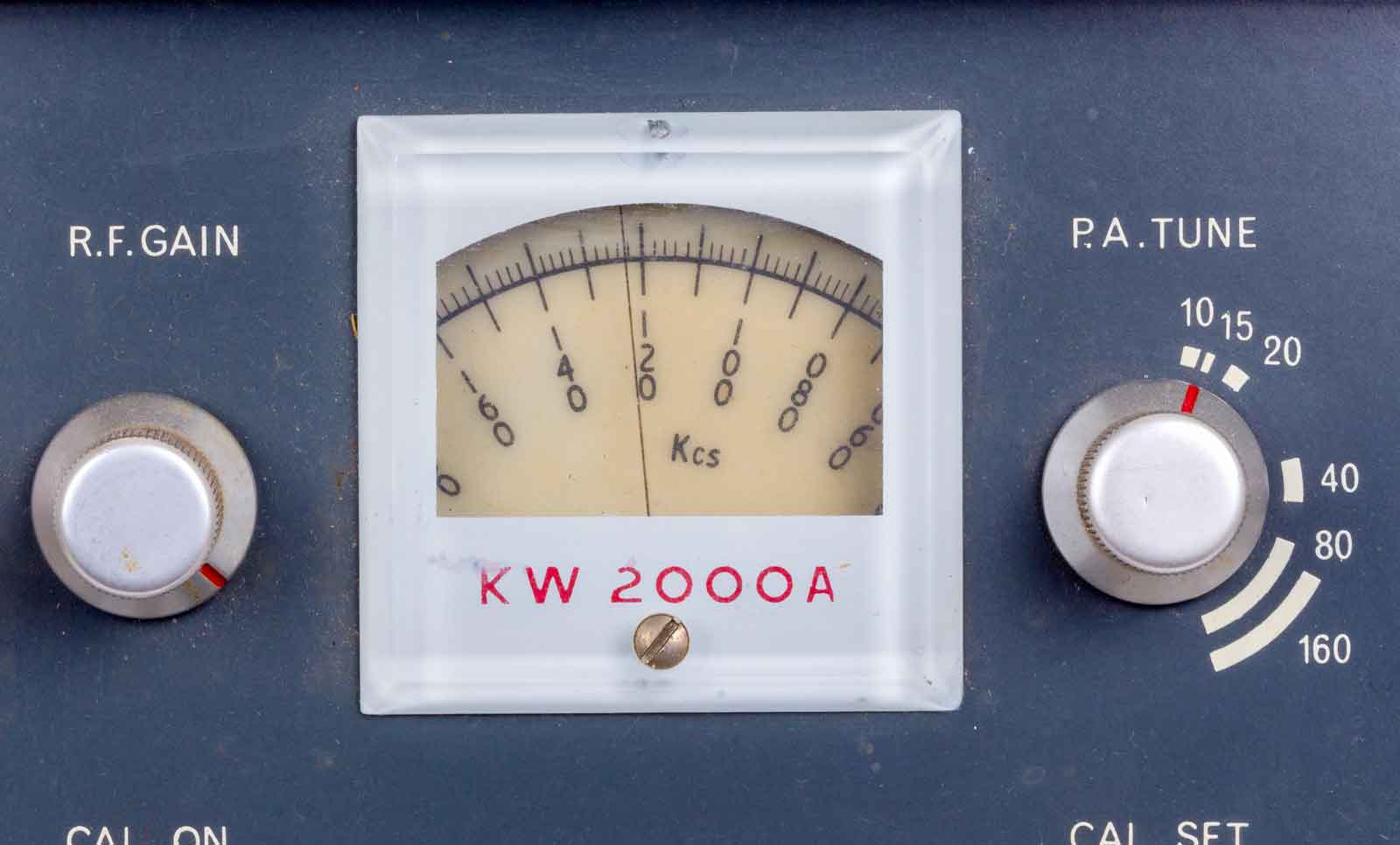

Met links boven de volumeregelaar en daaronder de IRT-regelaar. IRT is Independent Receiver Tuning, hiermee ka de ontvangst frequentie, onafhankelijk van de zender-frequentie + of 6 kHz gewijzigd worden. In het midden de S-meter van het merk Sifam, zeer bekende meter-leverancier. Rechts daar van de RF-gain-knop met daar onder een calibratieknopje.

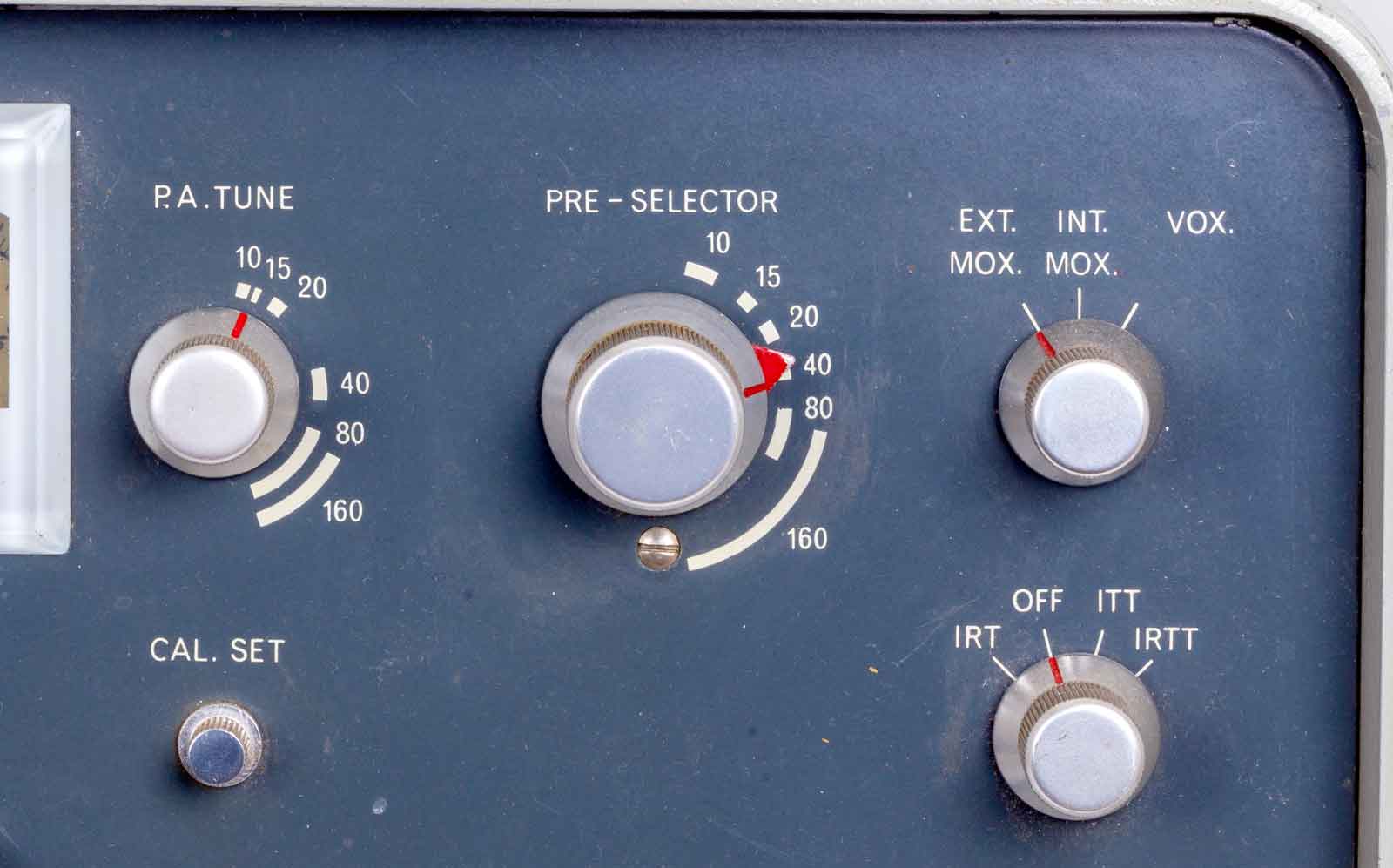

Dan de P.A. tune, dat is wel duidelijk. Maar dan, de PRE-selector, met deze knop kan de load grof ingesteld worden. Verder de mode-schakelaar voor Ext. MOX, interne MOX en VOX. daaronder de keuze-schakelaar Independent Receiver Tuning, uit, Independent Transmitter Tuning en de mogelijkheid beide te "fine-tunen".

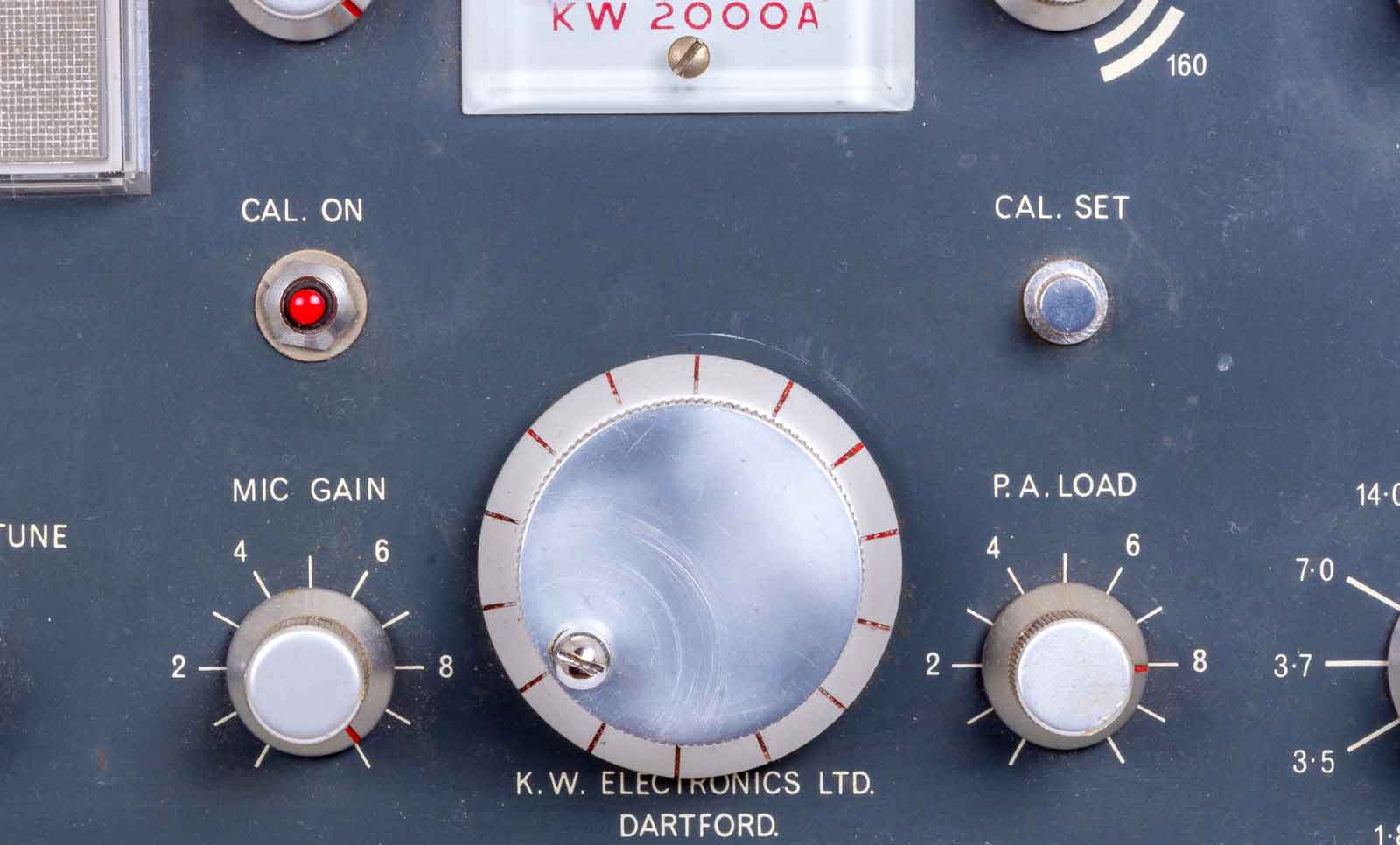

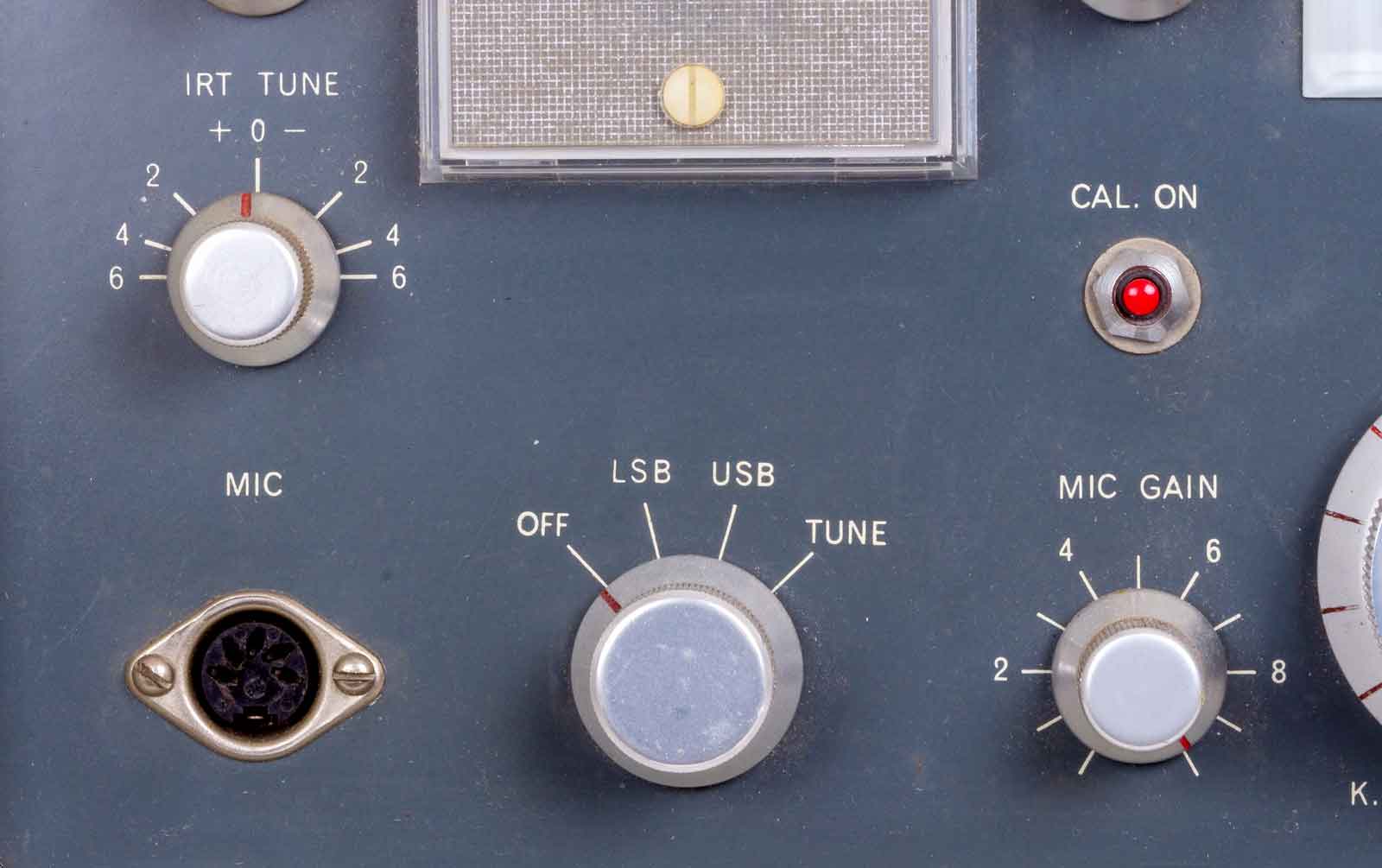

De microfoon-ingang, mode-schakelaar en microfoonversterking.

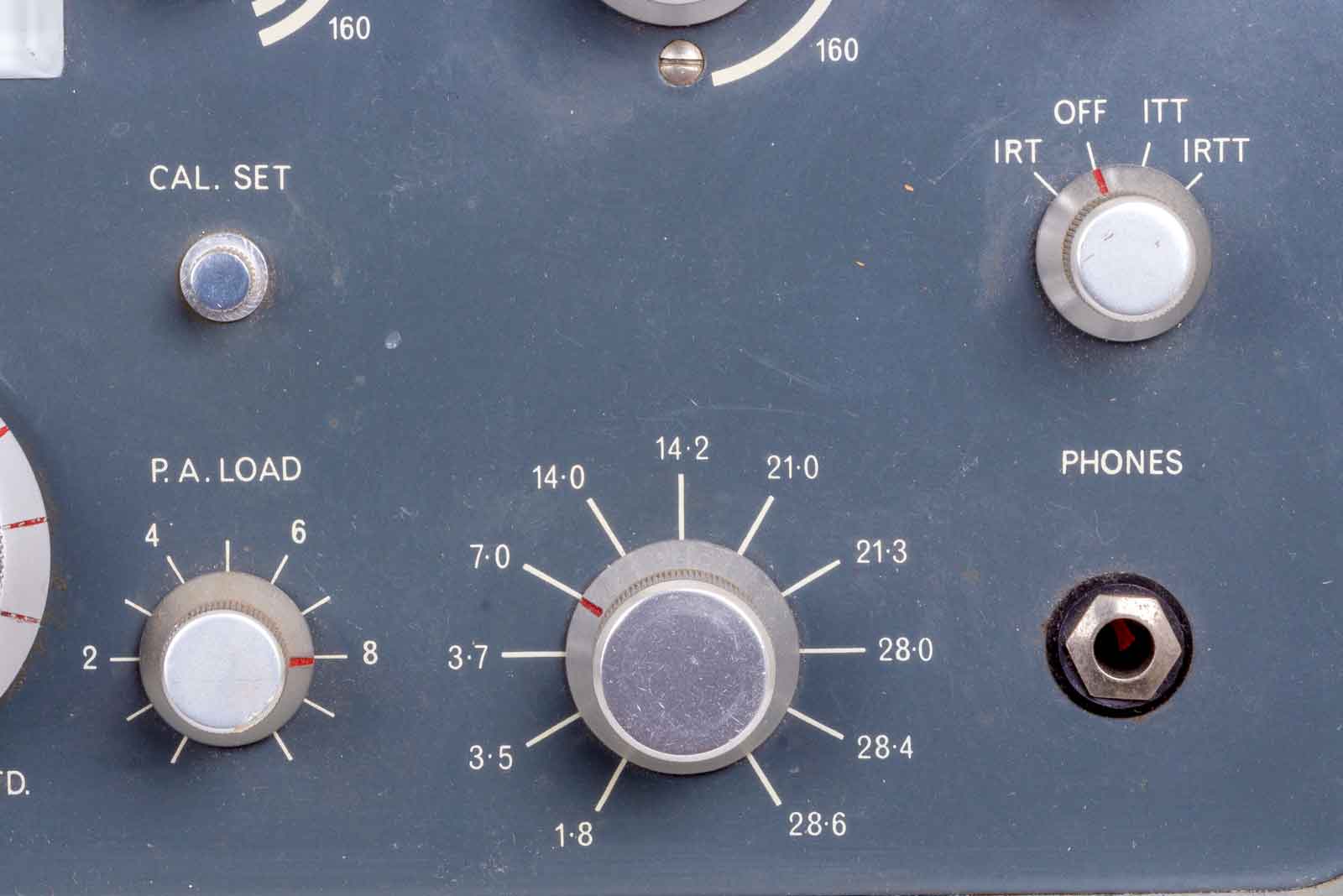

Links onder de fijn-afstemming van de Load. Dan de bandschakelaar en de hoofdtelefoon-aansluiting.
De afstem-schaal.
In het midden de centrale afstem-knop.

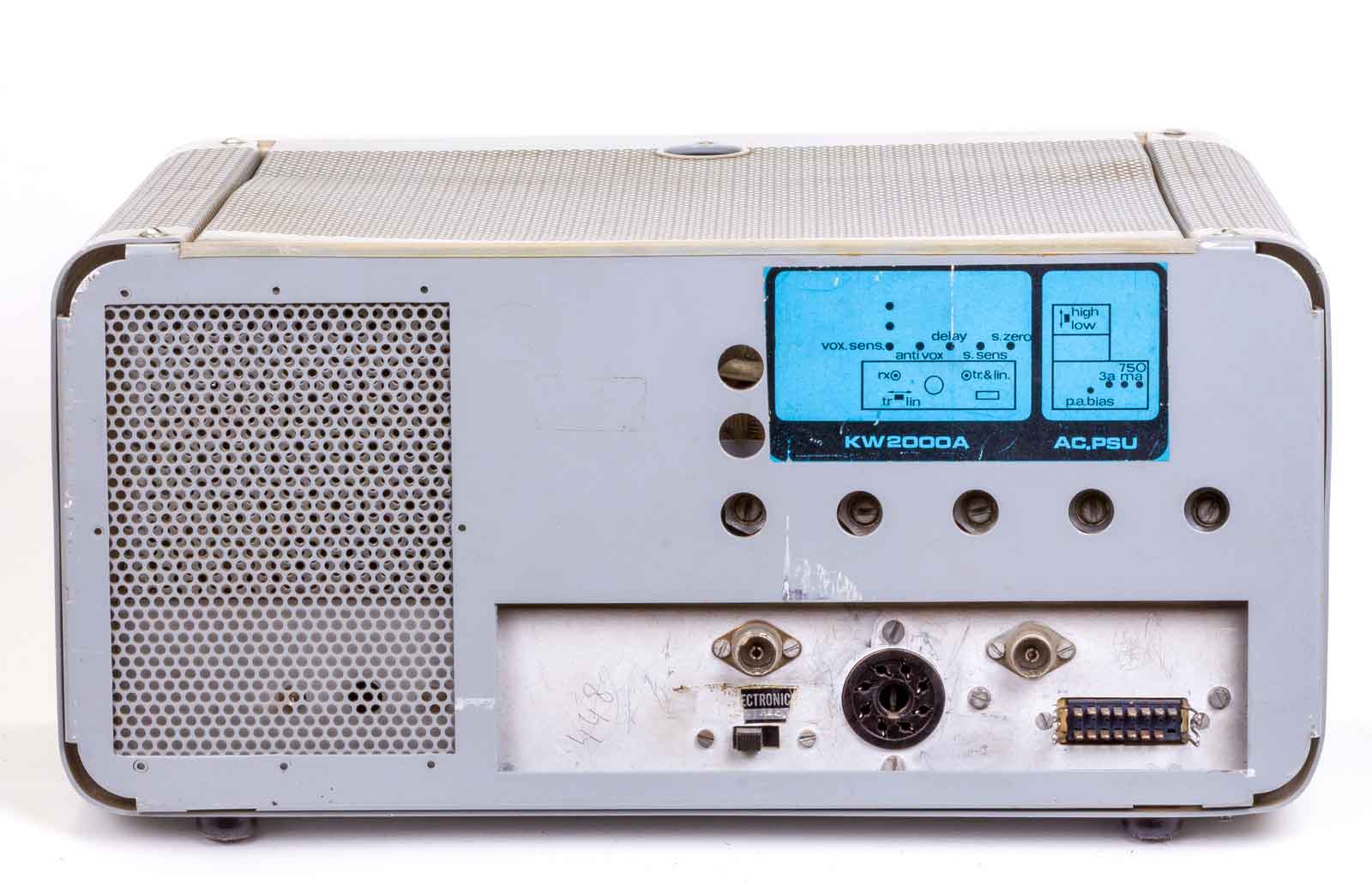

De achterkant,

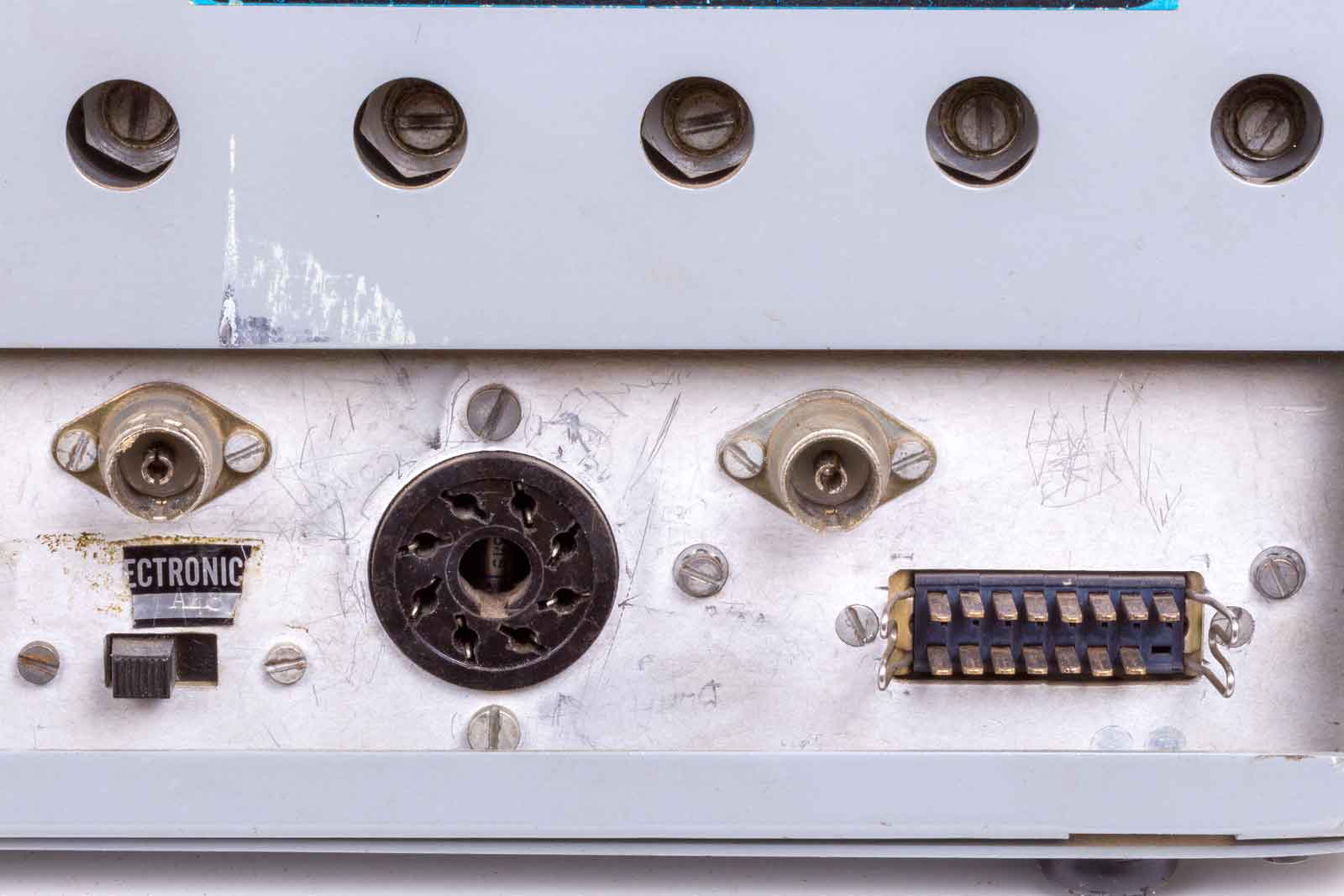

De aansluitingen en de potmeters voor allerhande instellingen, zie volgende afbeelding.

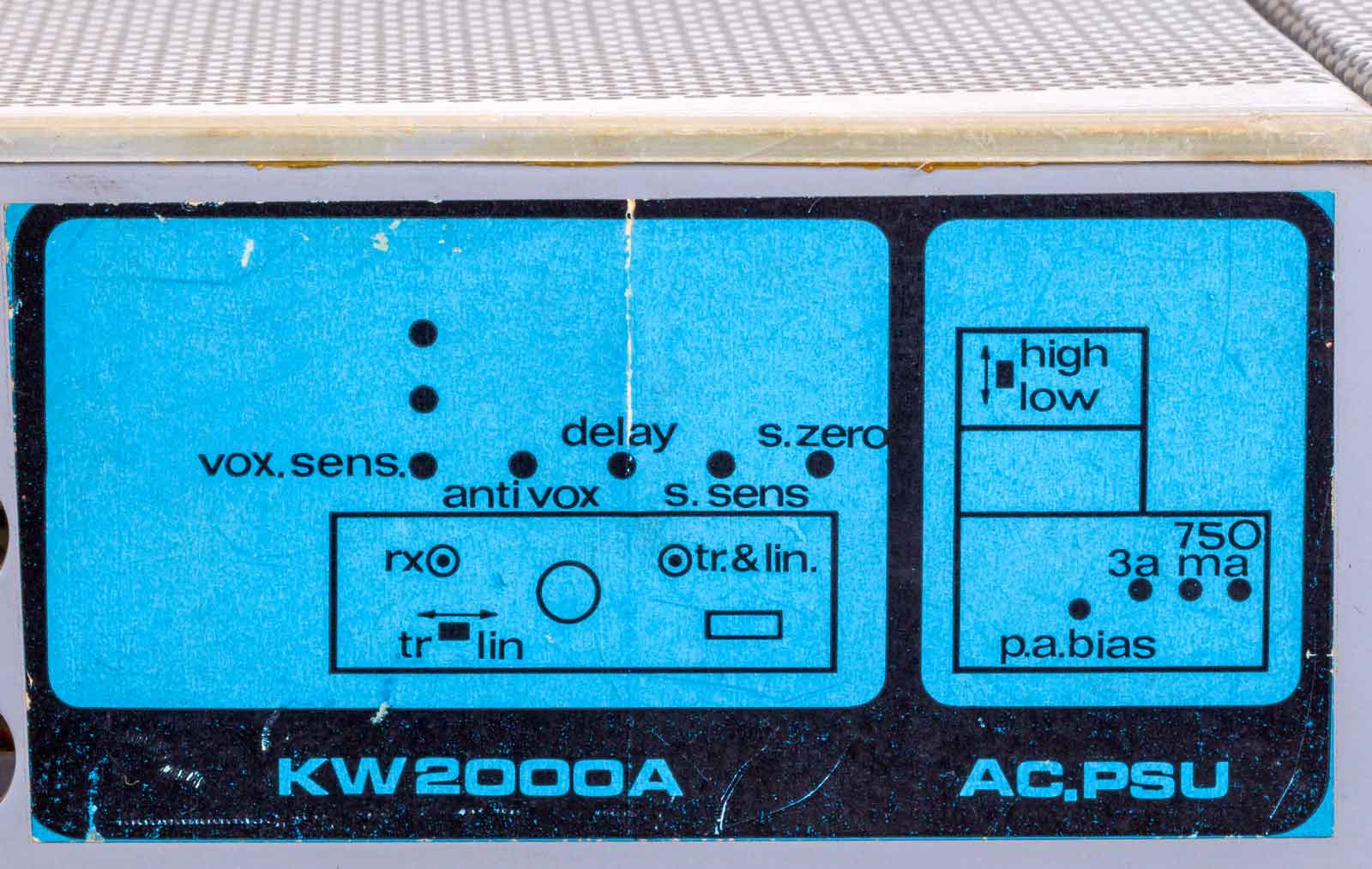

Op deze afbeelding is te zien waar het allemaal voor dient.

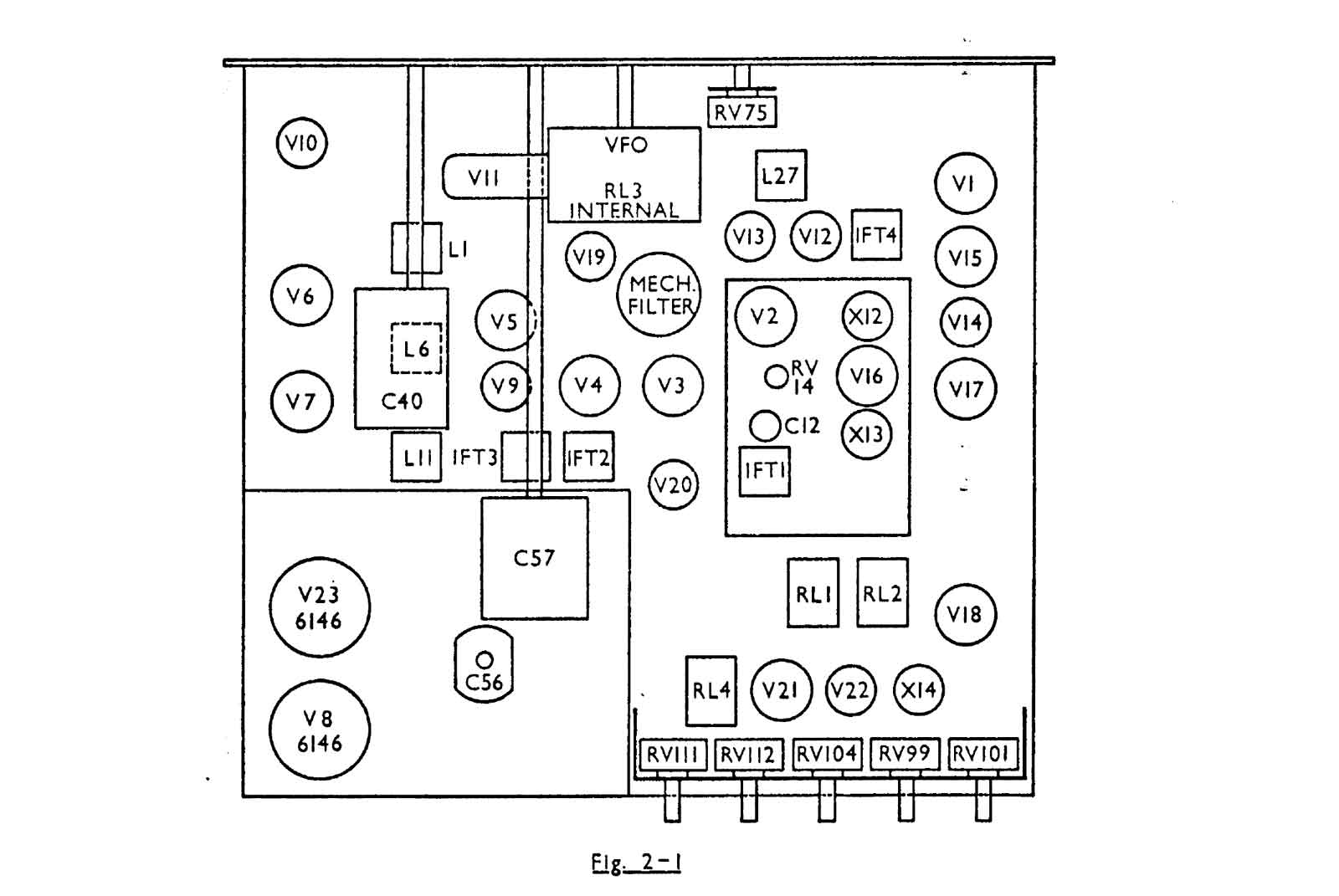

Bovenaanzicht van de transceiver met hier onder de tekening van het manual en nog wat meer gedetailleerde beelden.

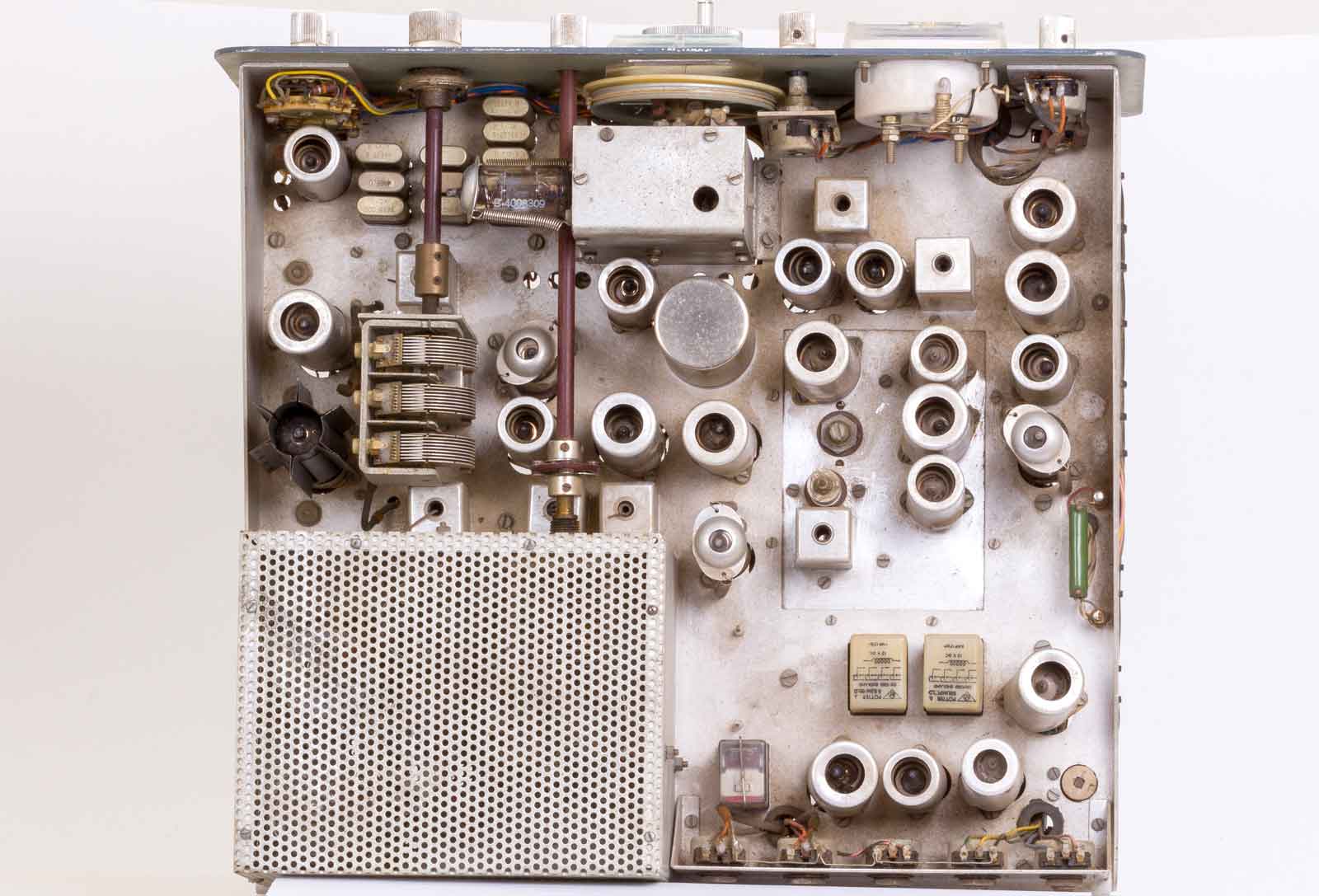

Het bovenaanzicht van de KW2000A.

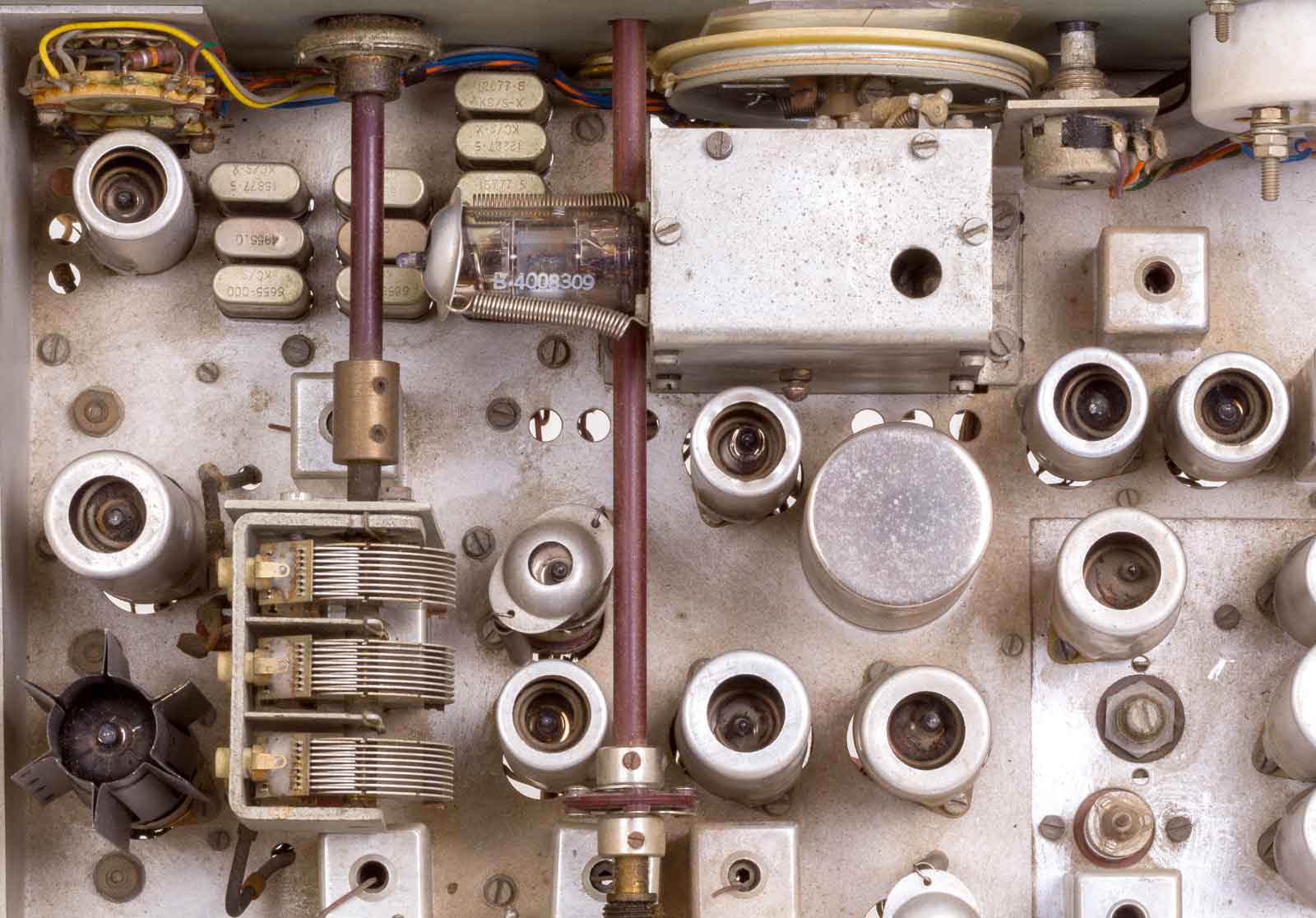

Links onder de met koelvinnen uitgeruste 6CH6, waarschijnlijk een beetje opgefokt om twee 4146's aan te sturen ipv. één zoals bij de KW2000-uitvoering.De drievoudige afstemcondensator is voor de grof-afstemming van het PI-filter van de eindtrap. Boven de 11 kristallen voor de 11 beschikbare banden met rechts de VFO met trommel voor de schaal-snaar.

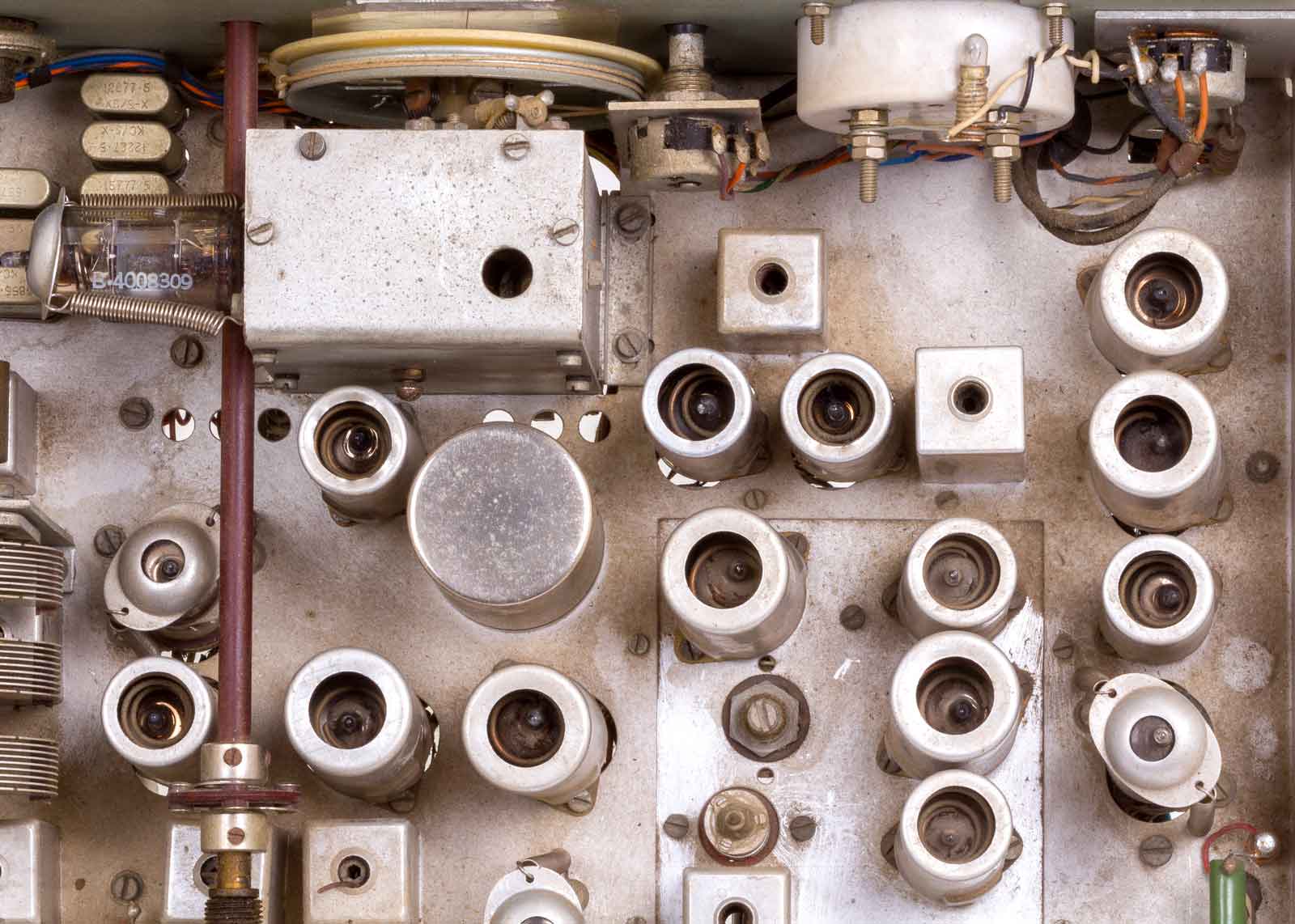

Het rechthoekje de vier afschermbussen is de BFO waarbij de onderste en de bovenste van drie buisafschermbussen de zijband-kristallen zijn. Rechts daarvan de ECL82 met een helm op de kop. De grotere ronde bus onder de VFO is het mechanisch filter.

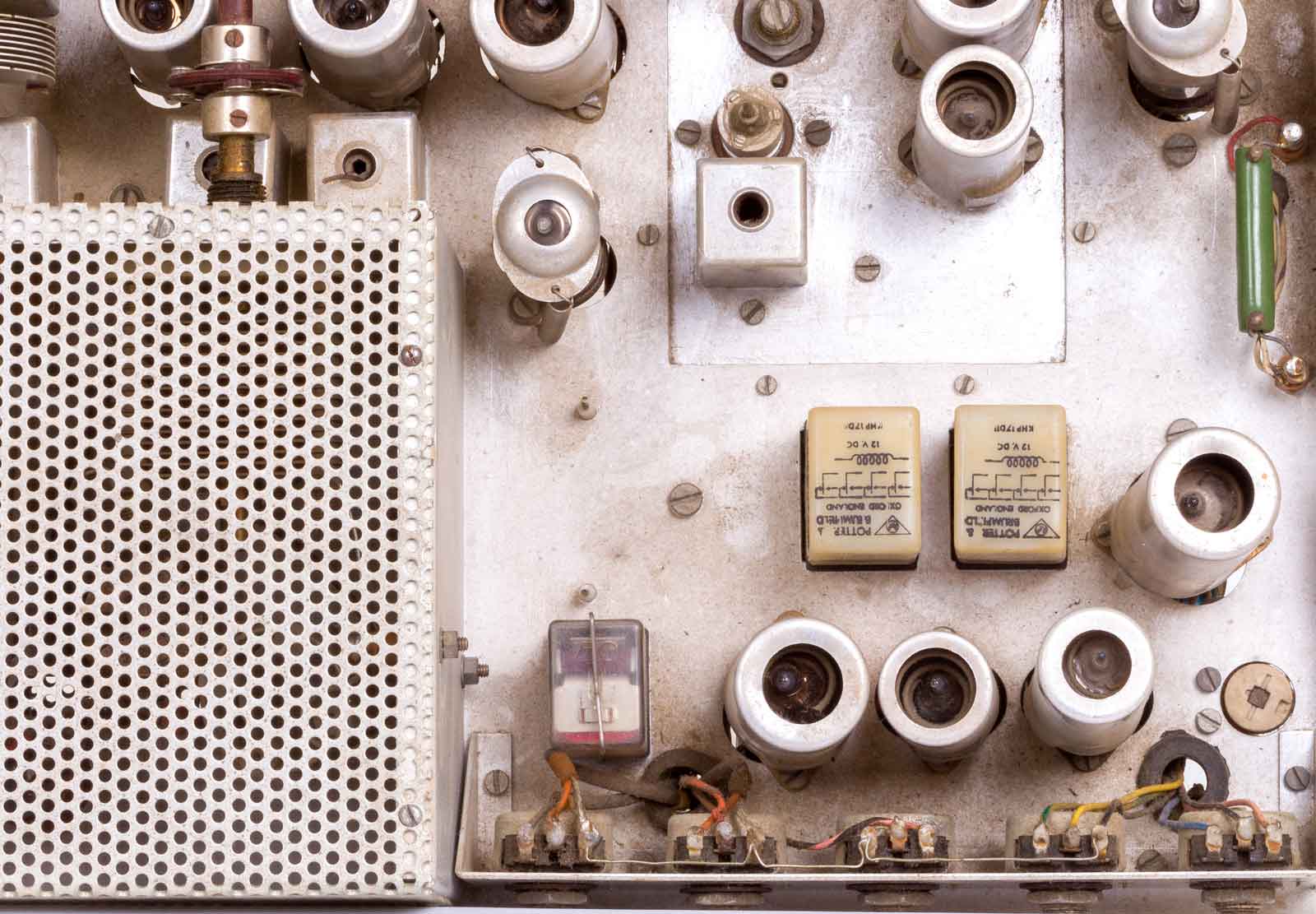

Een reeks instelpotmeters, bereikbaar vanaf de achterkant. Verder enige relais. Er zijn wat verschillen met de documentatie van het bovenaanzicht. Dit komt omdat in dit artikel de de KW2000A besproken wordt en het manual is van de KW2000.

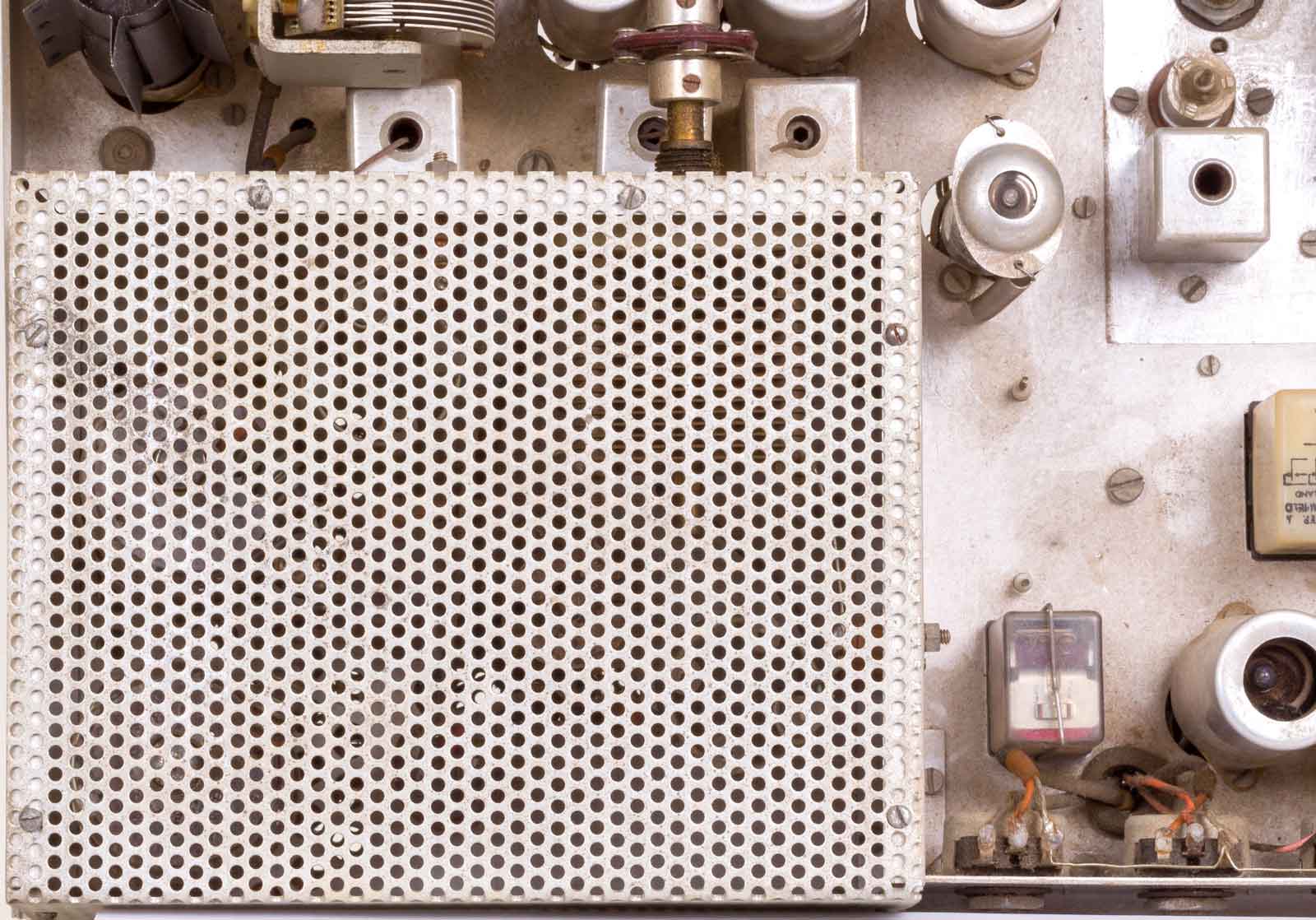

Onder dit afschermingkapje bevindt zich de HF-eindtrap.

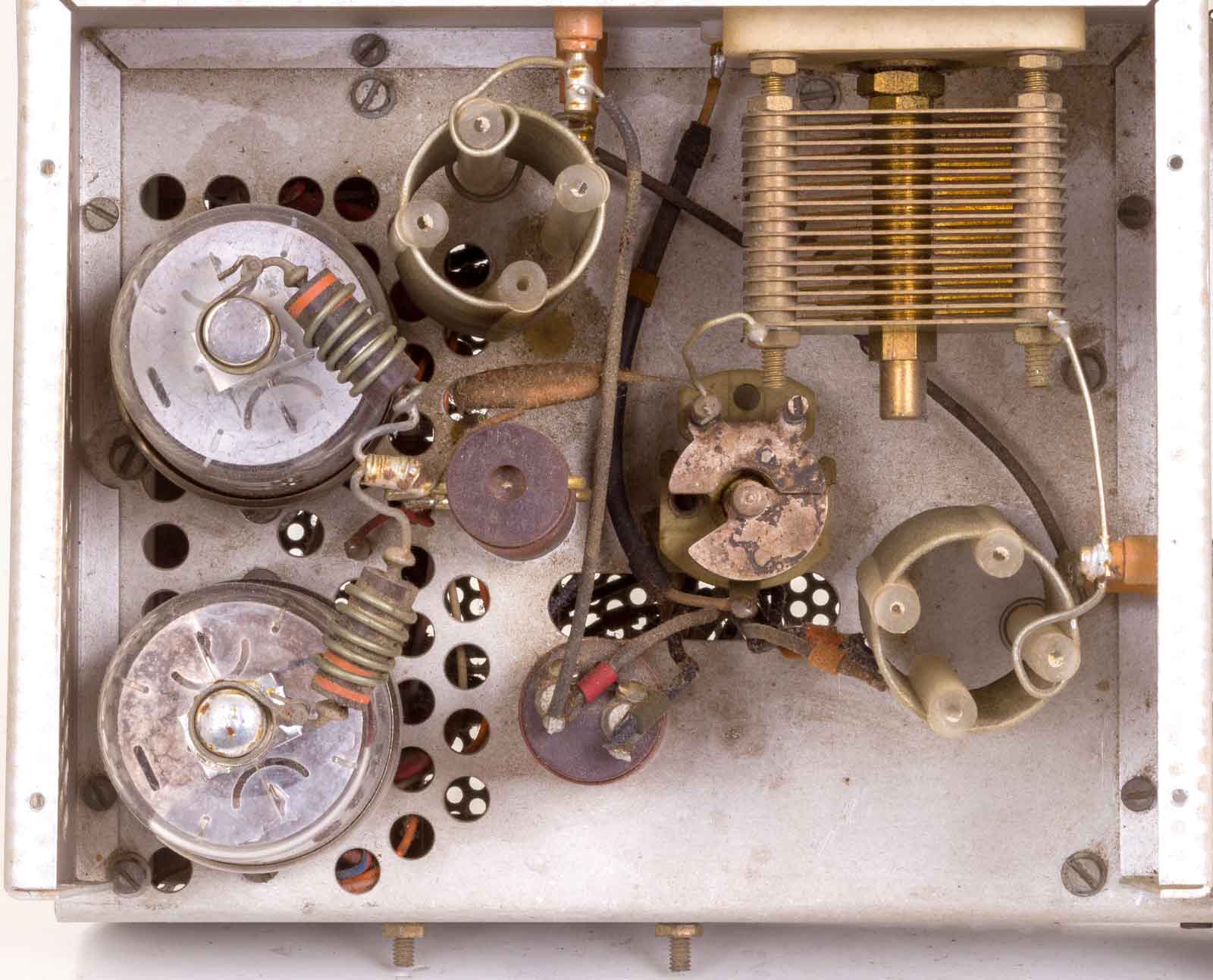

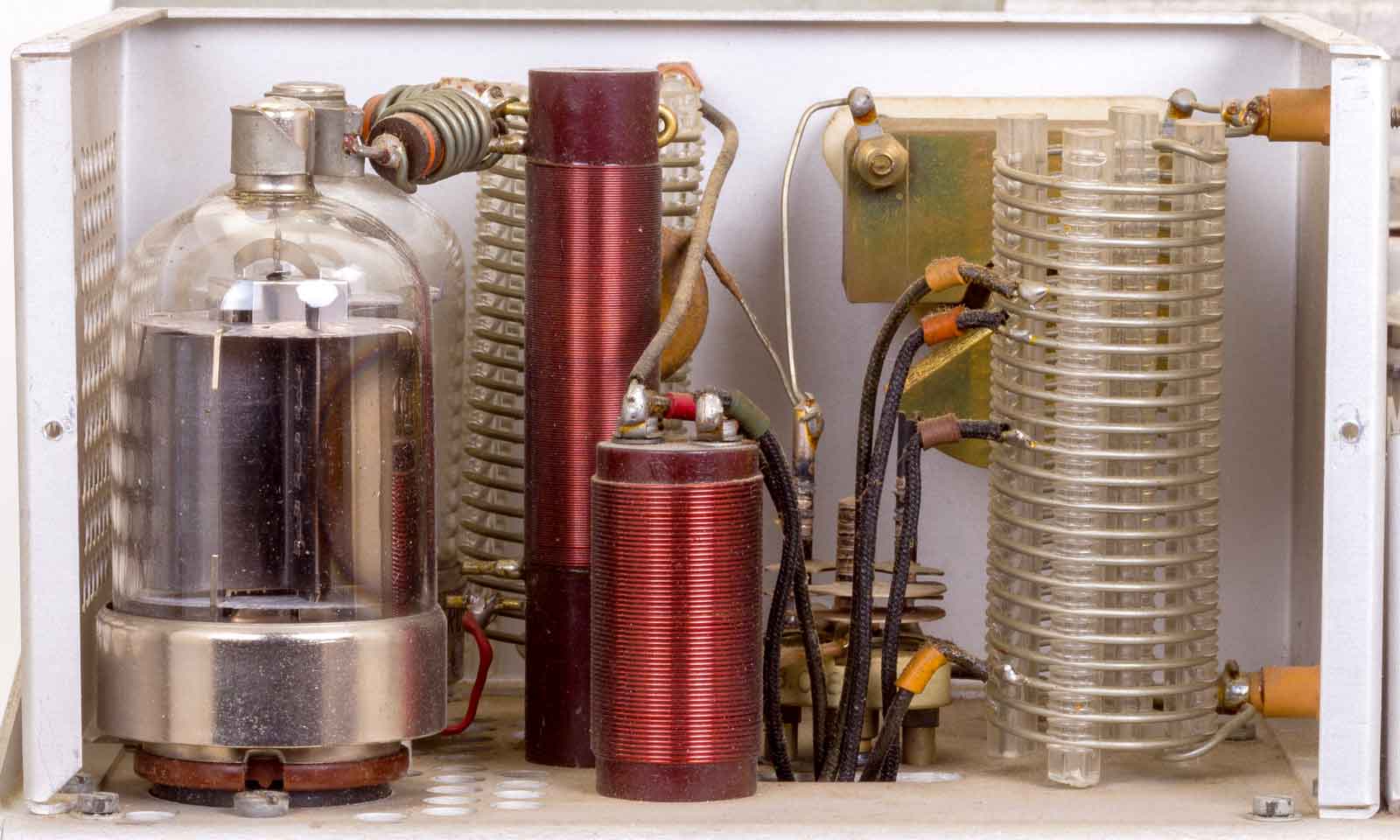

De twee 4146's. De spoel van de PI-kring bestaat uit drie spoelen. De afstem-C rechts boven is de PA-tuning-C.
De hoge spoel is de HF-smoorspoel en de kleinere daar voor de spoel voor de lagere banden. De andere twee zijn voor de hoge banden.

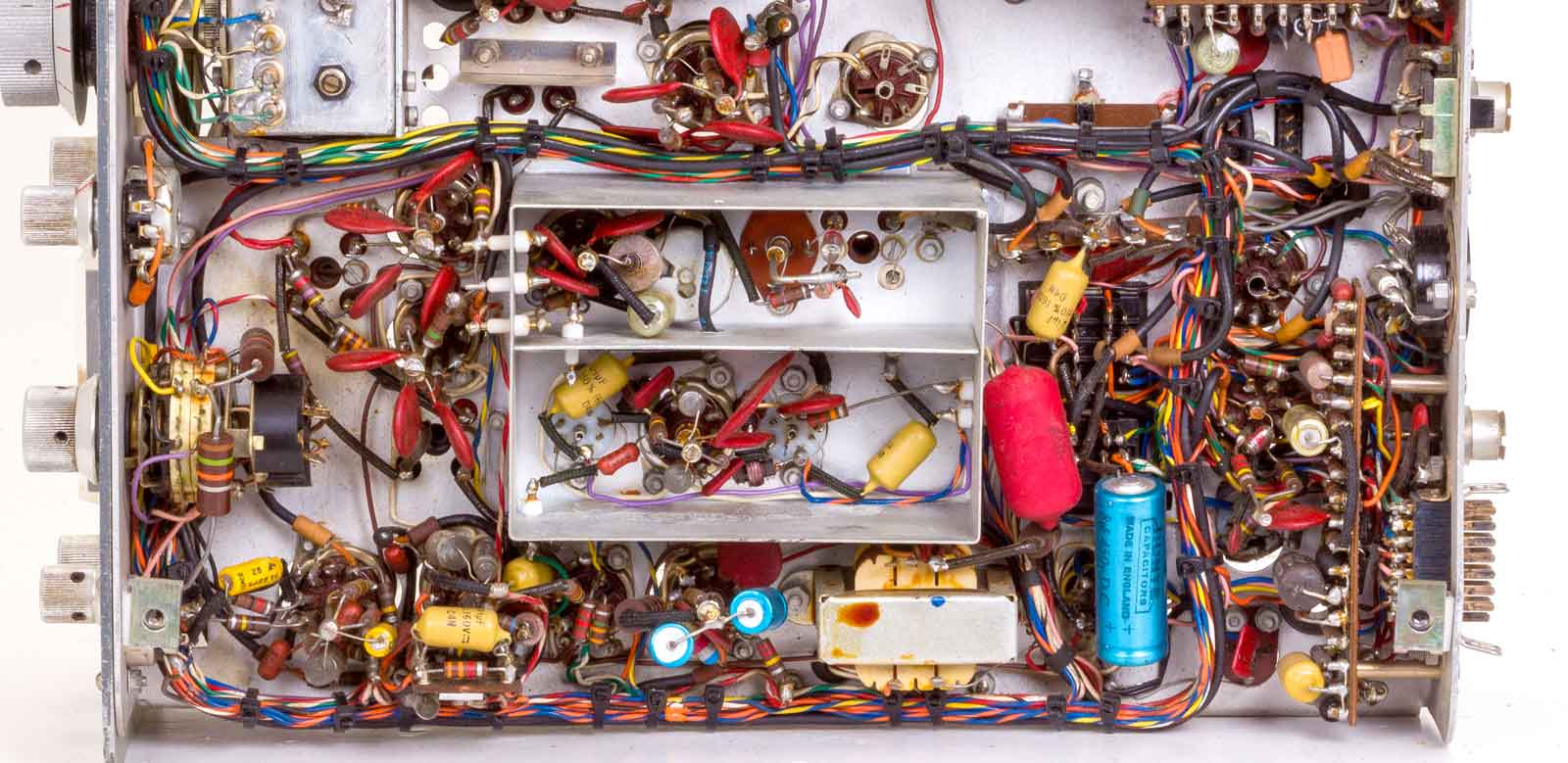

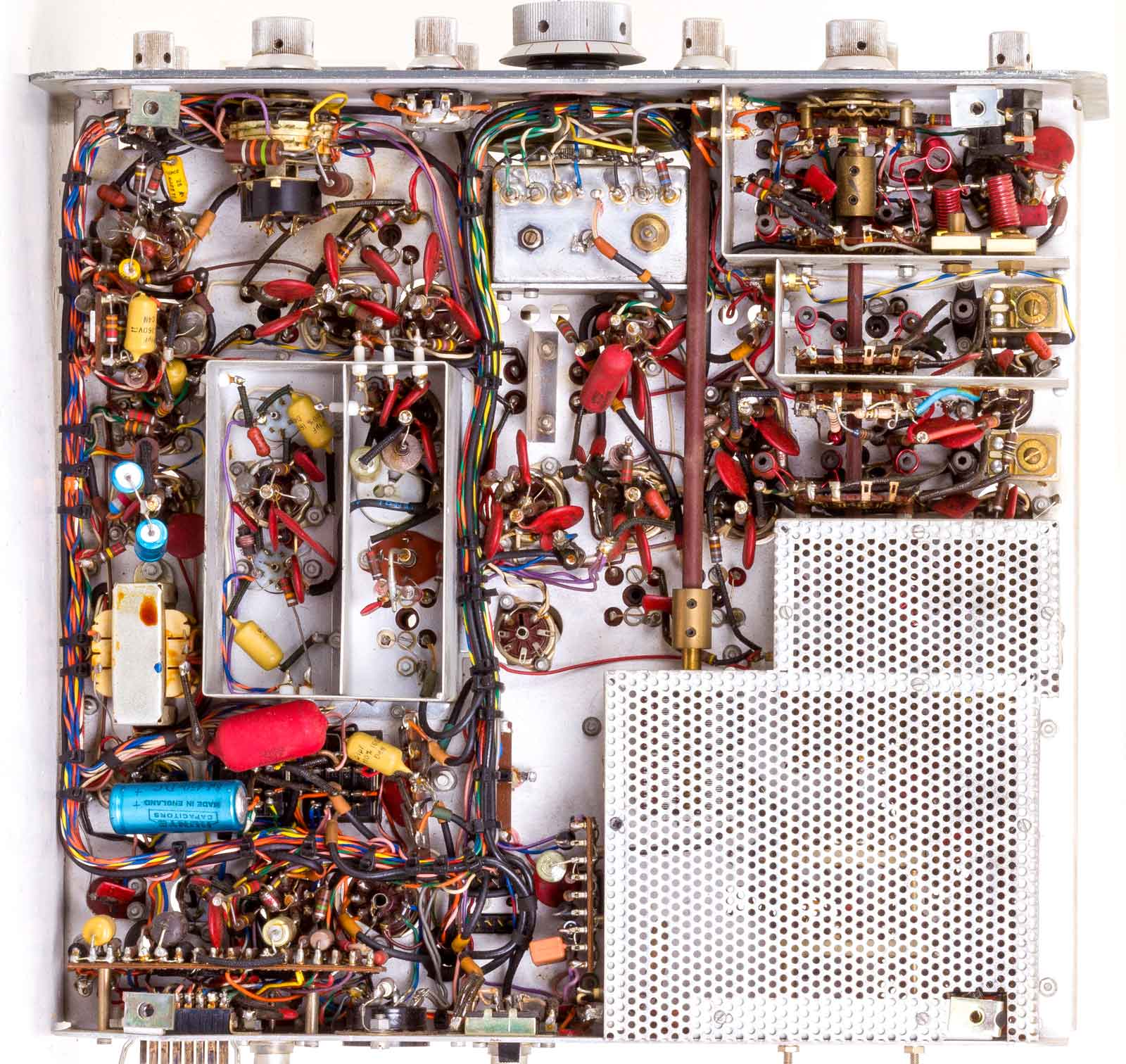

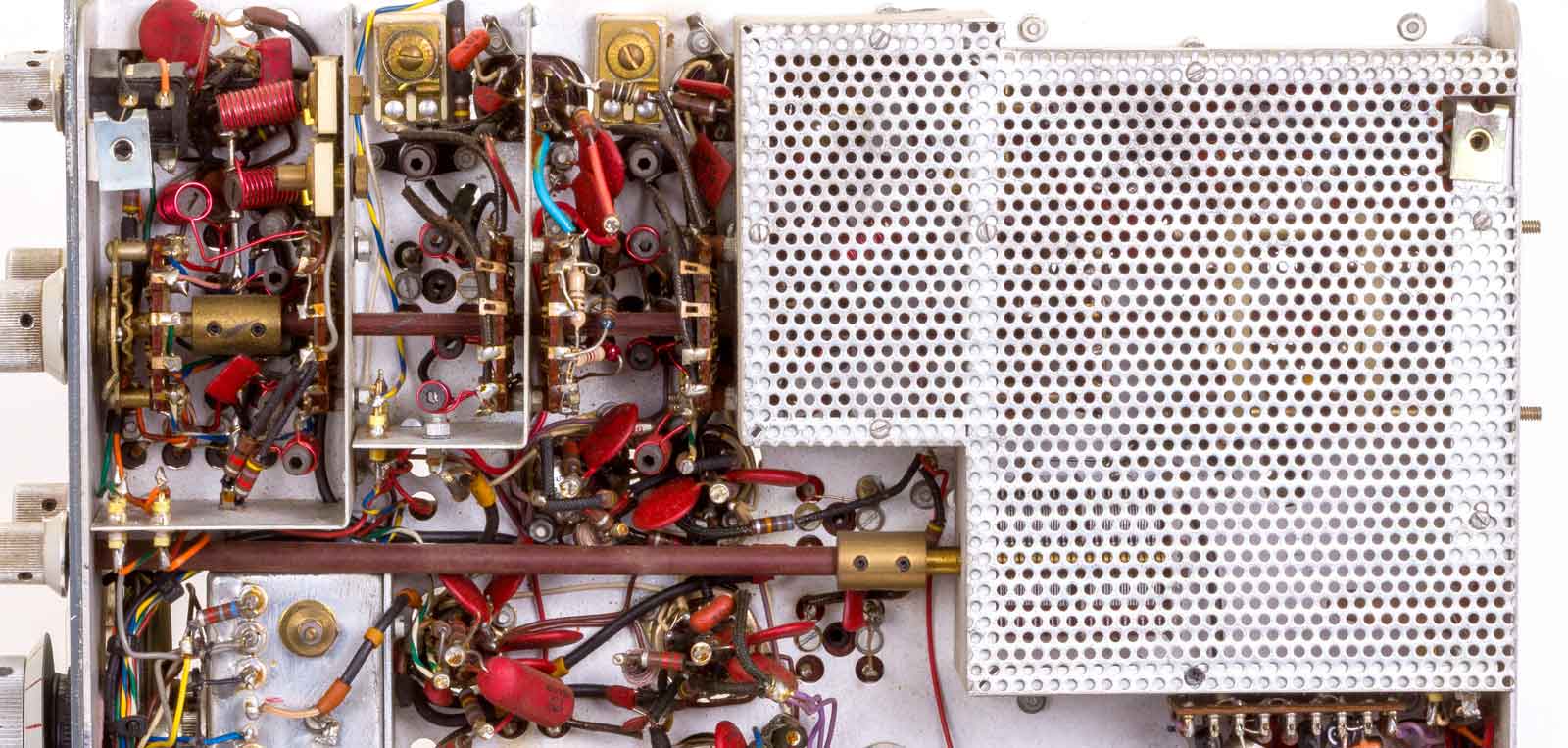

De onderkant met diverse kabelbomen, lastig om de draden te kunnen vervolgen bij problemen. Verder zijn er al wat componenten vervangen door betere exemplaren. Ook hier is de HF-eindtrap prima afgeschermd.
De linker kant. Helemaal onderin de uitgangstrafo van het LF-gedeelte. Verder zijn er al aardig wat condensatoren uit de "Mosterd-reeks) van Philips, uitstekende kwaliteit, nog steeds!!.
De rechteronderkant.

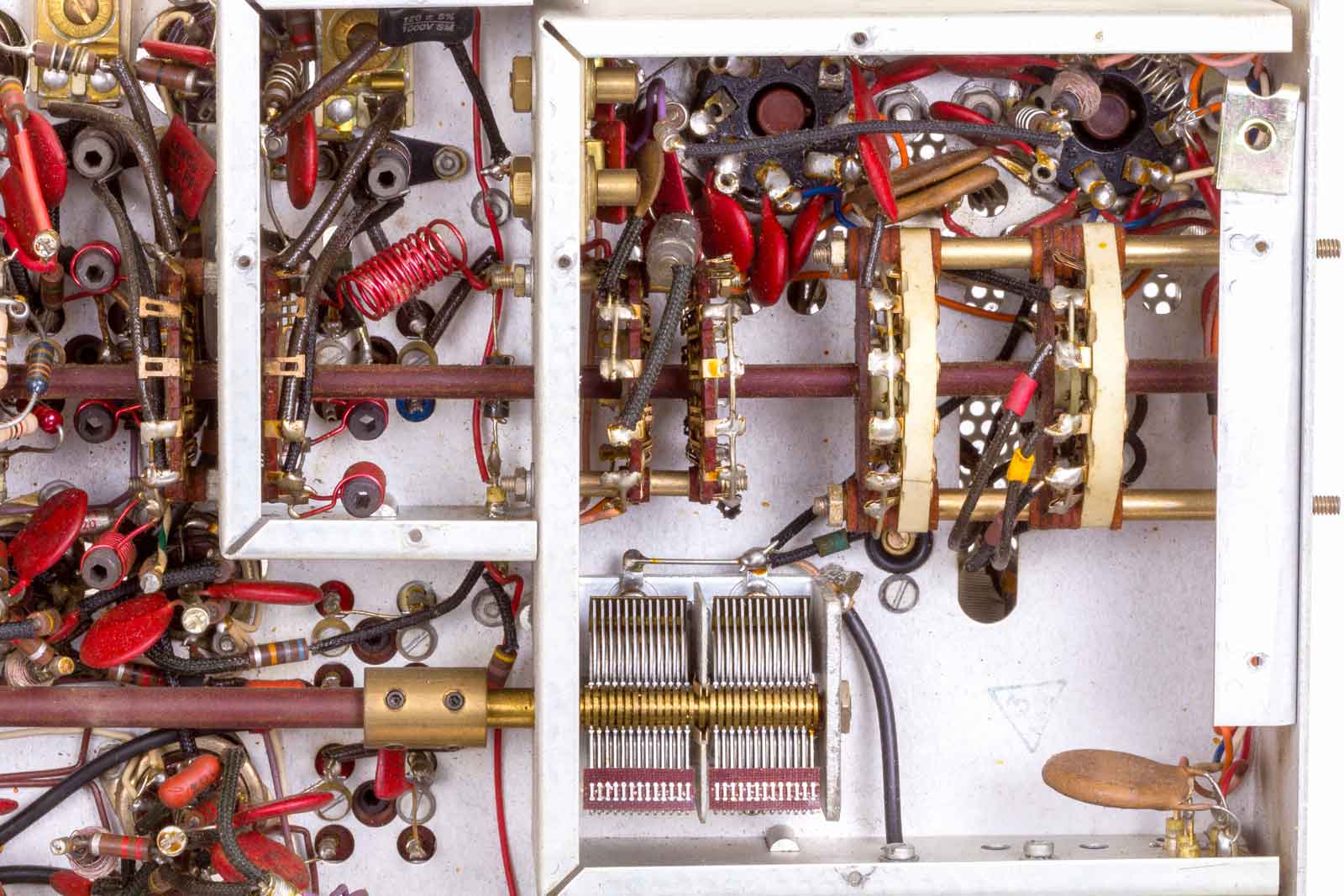

Onderin de afstem-C voor de fine-tuning van de LOAD. Boven de bandschakelaar.
De voedings-unit met luidspreker.

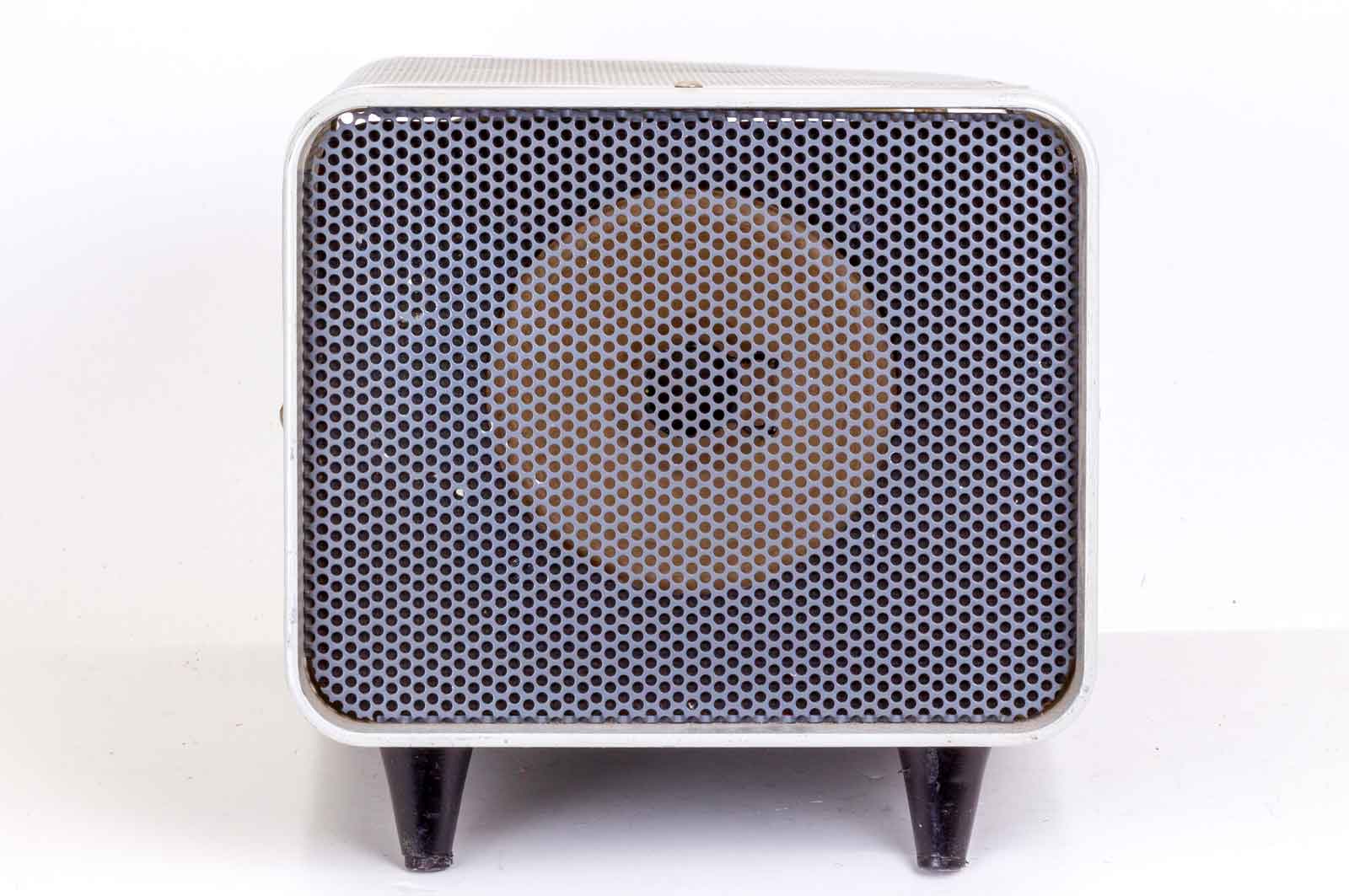

Vooraanzicht met een duidelijk zichtbare luidspreker-conus. Je kijkt een beetje krom op de behuizing, of het ligt aan mijn bril of de kast is inderdaad een beetje scheel.

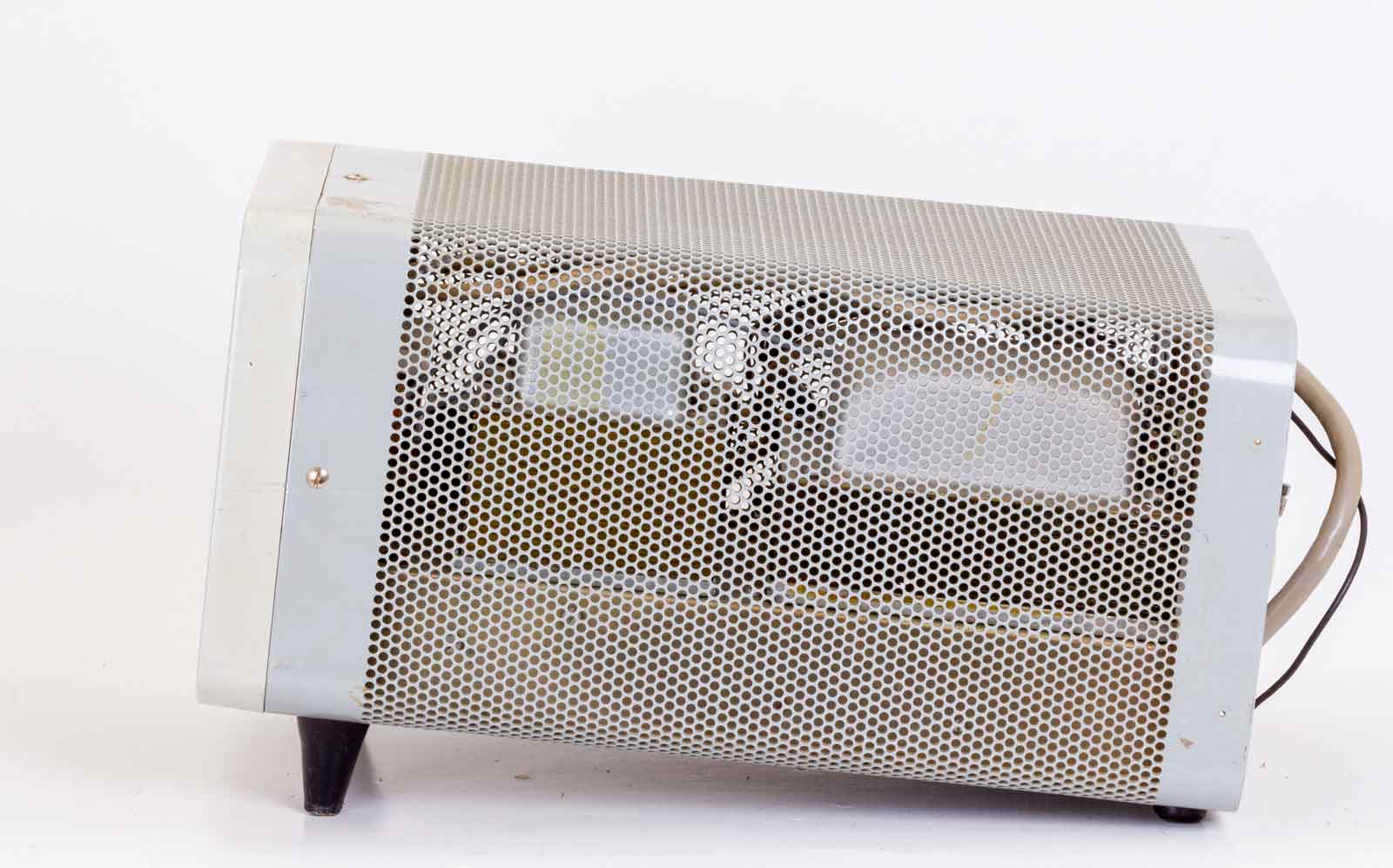

Zijaanzicht, om het binnenwerk er uit te halen hoeven alleen de vier pootjes los geschroefd te worden, dat geldt overigens ook voor de transceiver zelf.

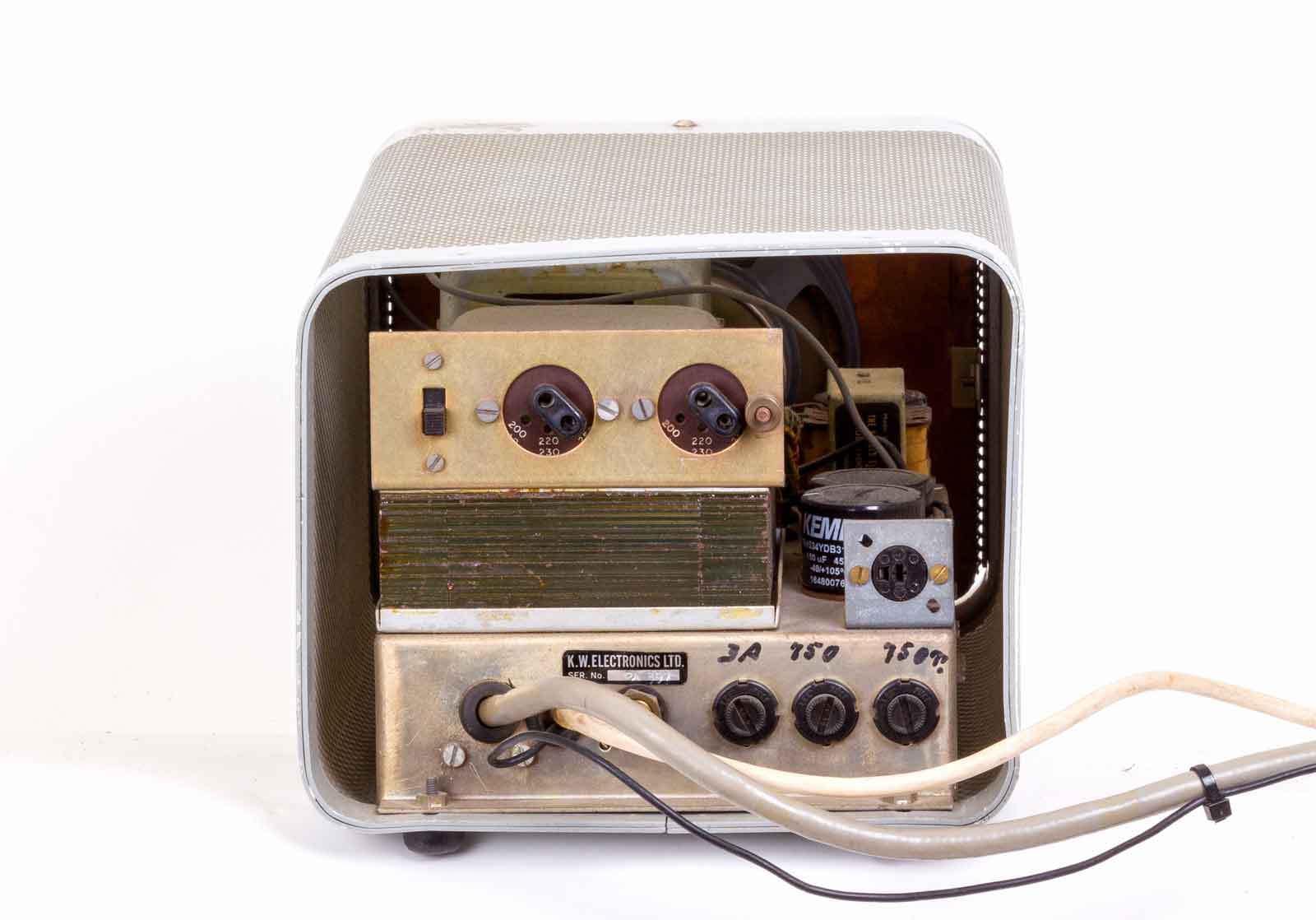

Achter is geen achterwand te zien, onduidelijk of die er überhaupt was. Ook hier is de vreemde vorm van de kast duidelijk te zien.

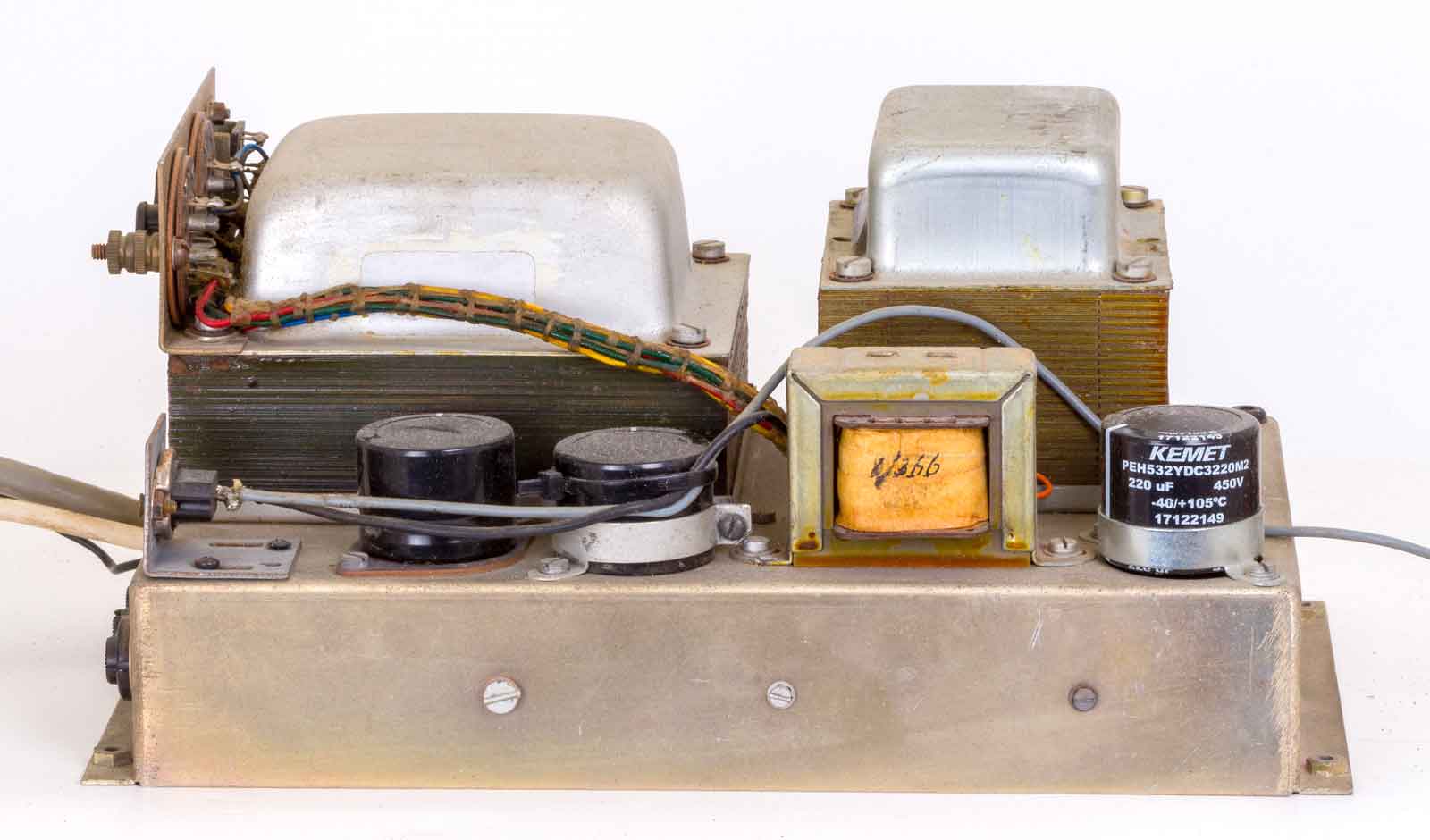

Links de trafo voor de hoogspanning van de eindtrap, rechts daarvan de voeding voor rest. Op de voorgrond de smoorspoel van het "laag"-spanningsgedeelte. De oorspronkelijke elco's zijn vervangen door de veel kleine en vooral betere Kemet's.

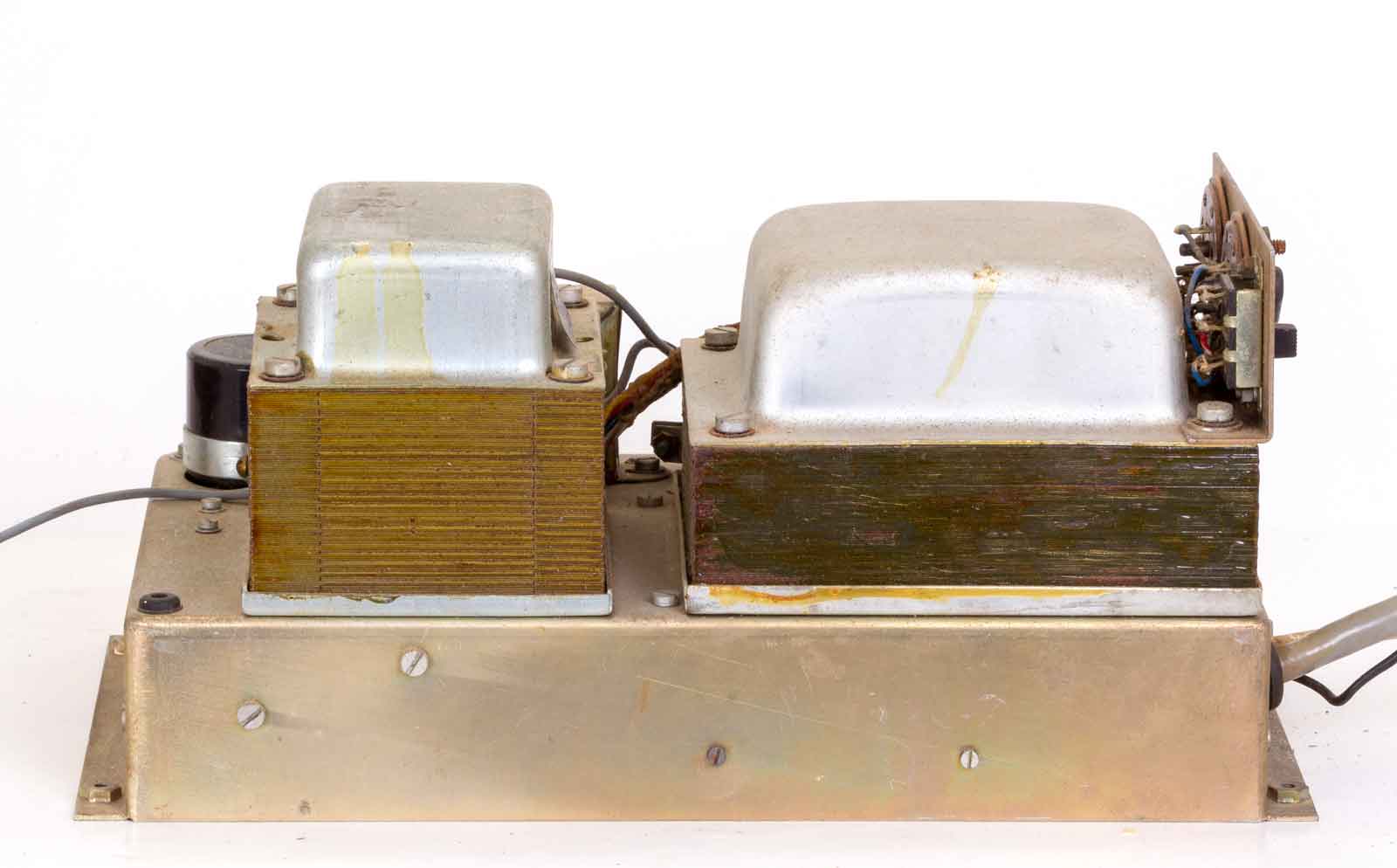

Het geheel van af de andere kant.

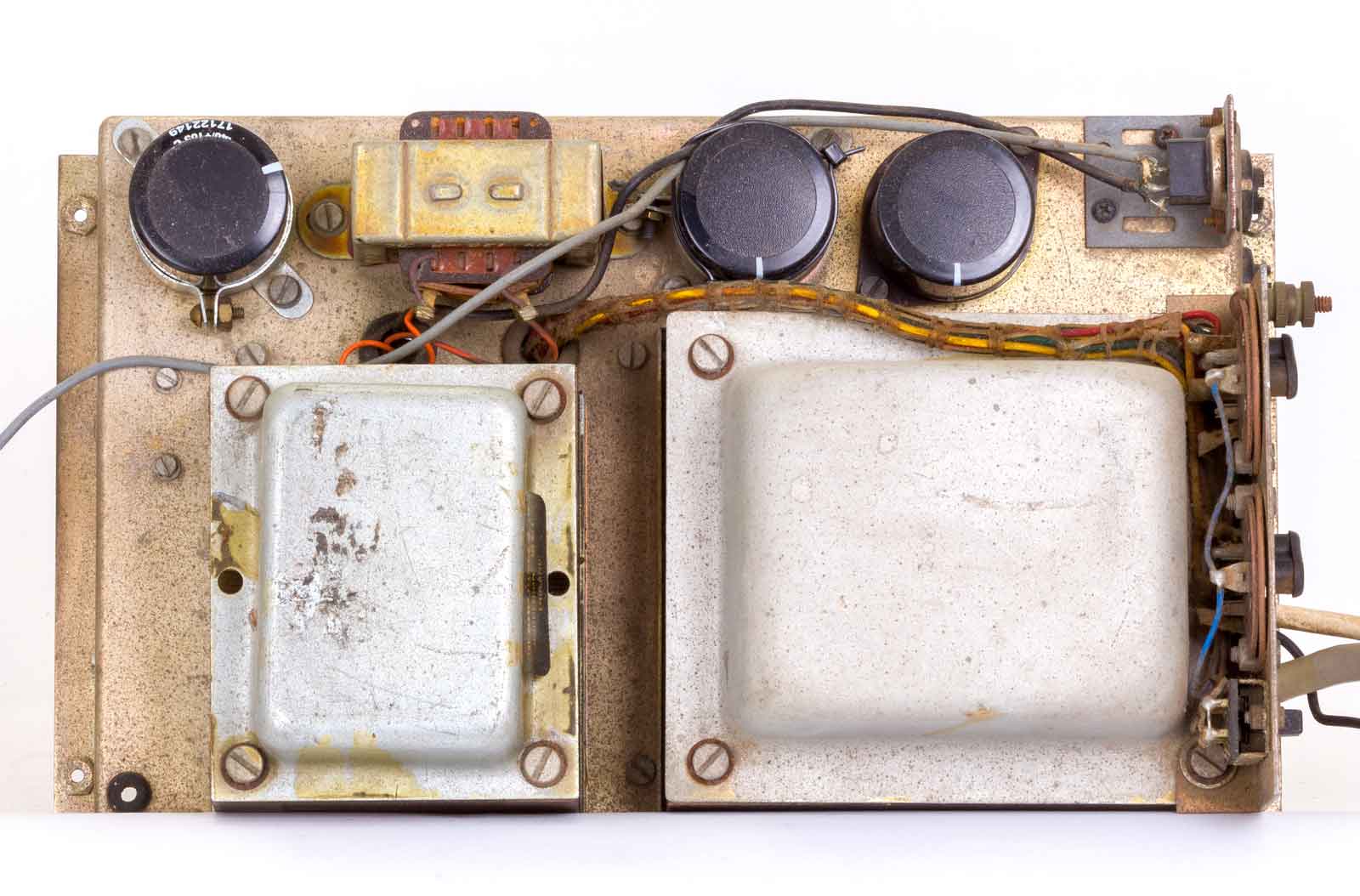

Bovenaanzicht.

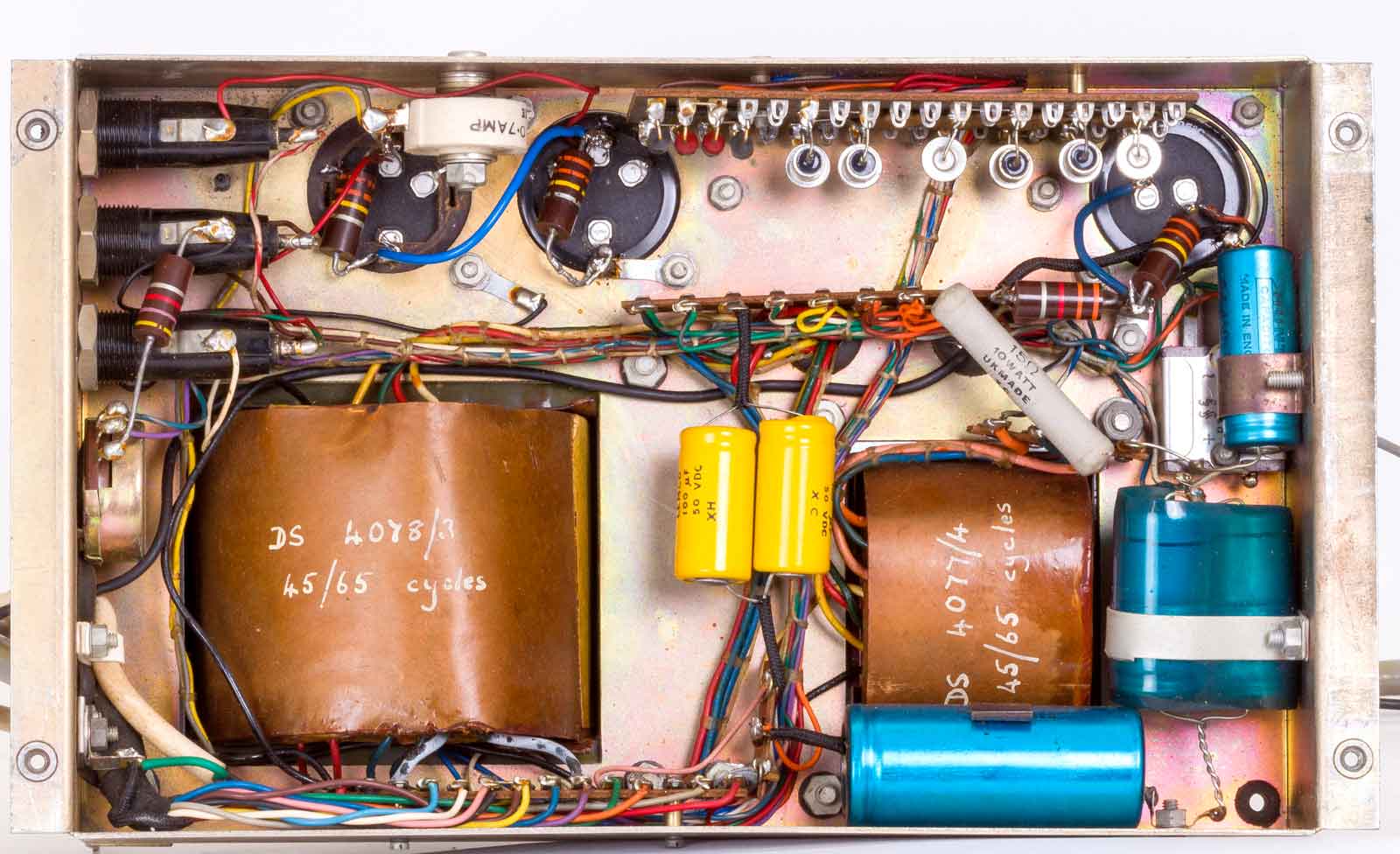

En zo ziet het er onder uit. Veel elco's vervangen, de weerstanden hebben het wel overleefd.

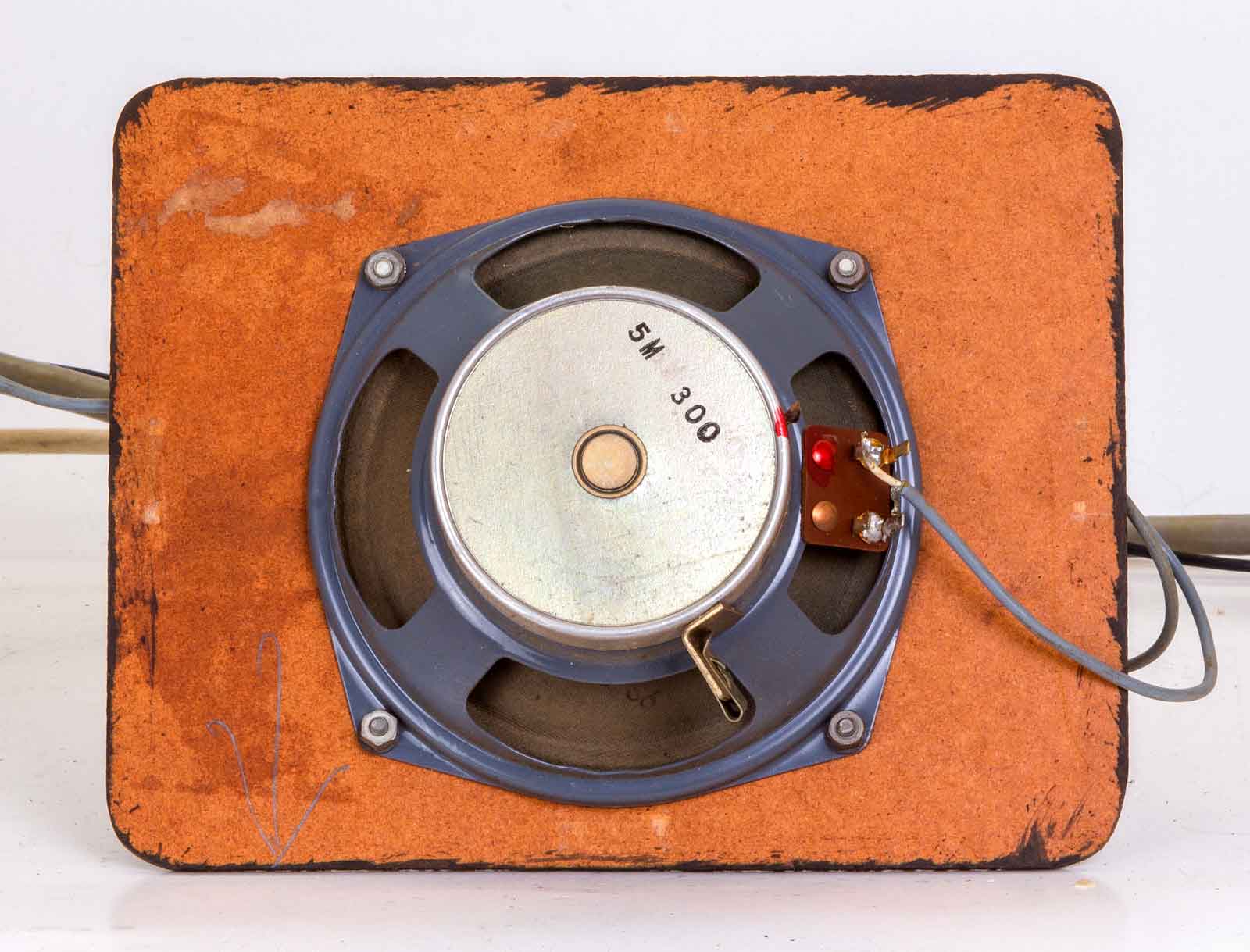

De luidspreker, deze kan er door het los schroeven van een zestal boutjes uit gehaald worden.

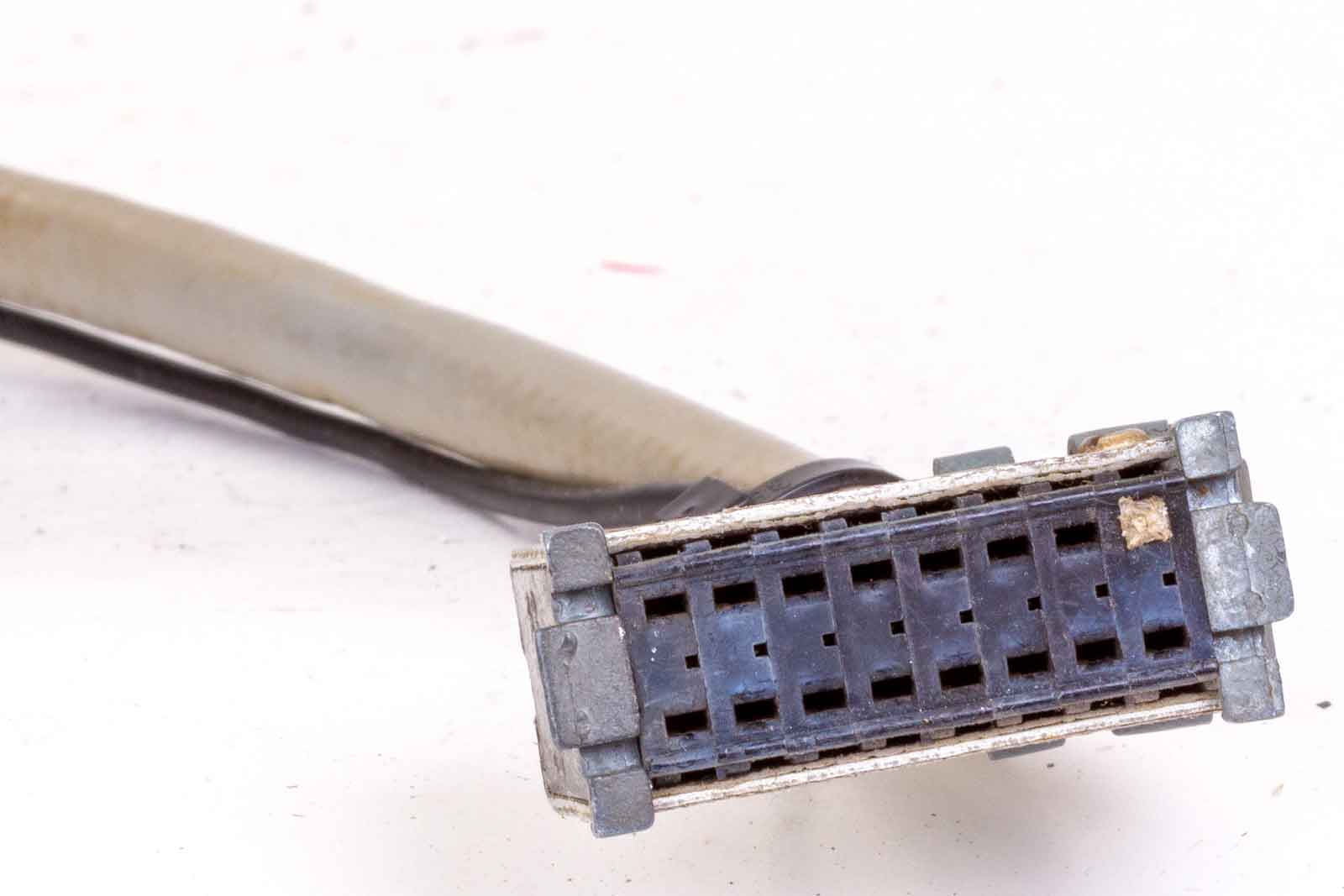

De verbindingskabel met een speciale connector die alleen op één manier bevestigd kan worden.

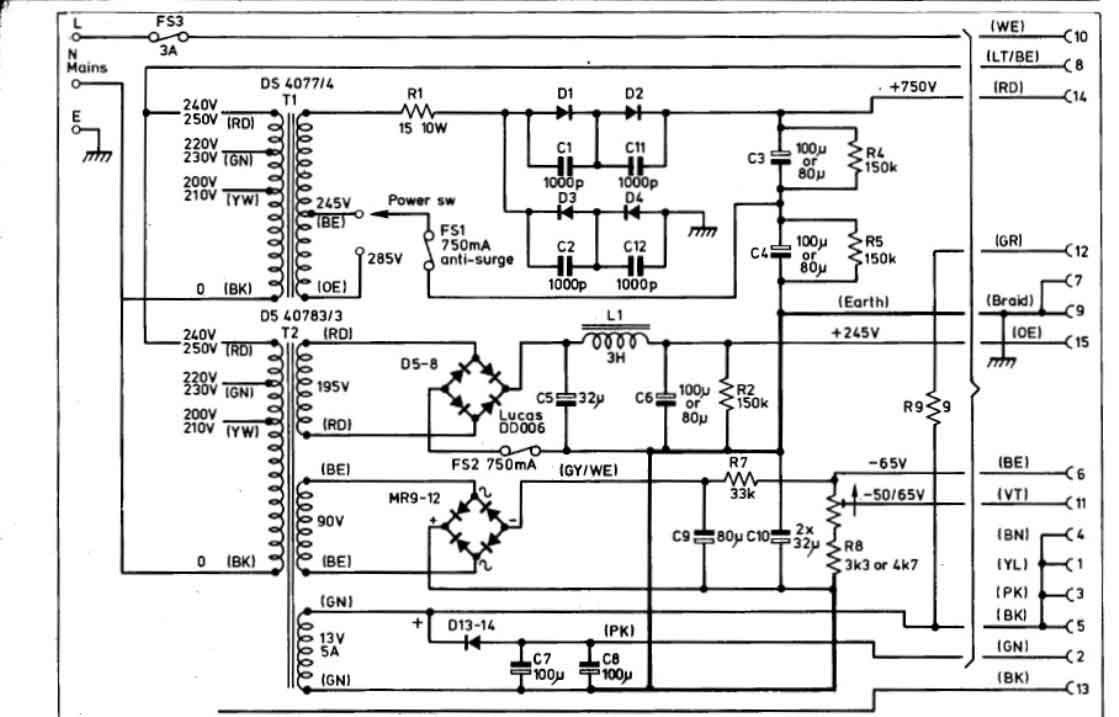

Het schema van de netvoeding.

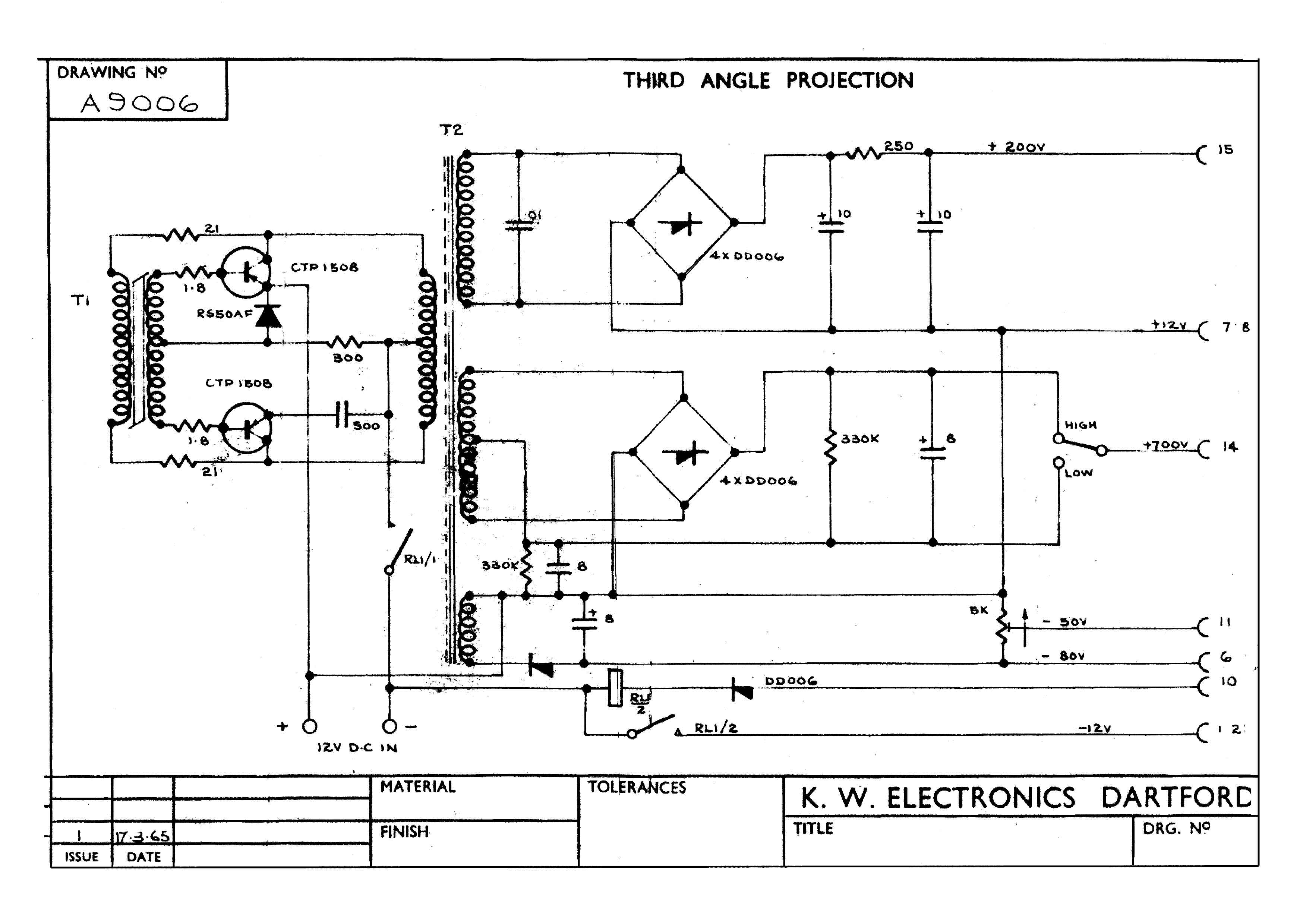

Er bestaat voor het mobiele werk ook een 12 Volts transistor-omvormer om de set te voeden.

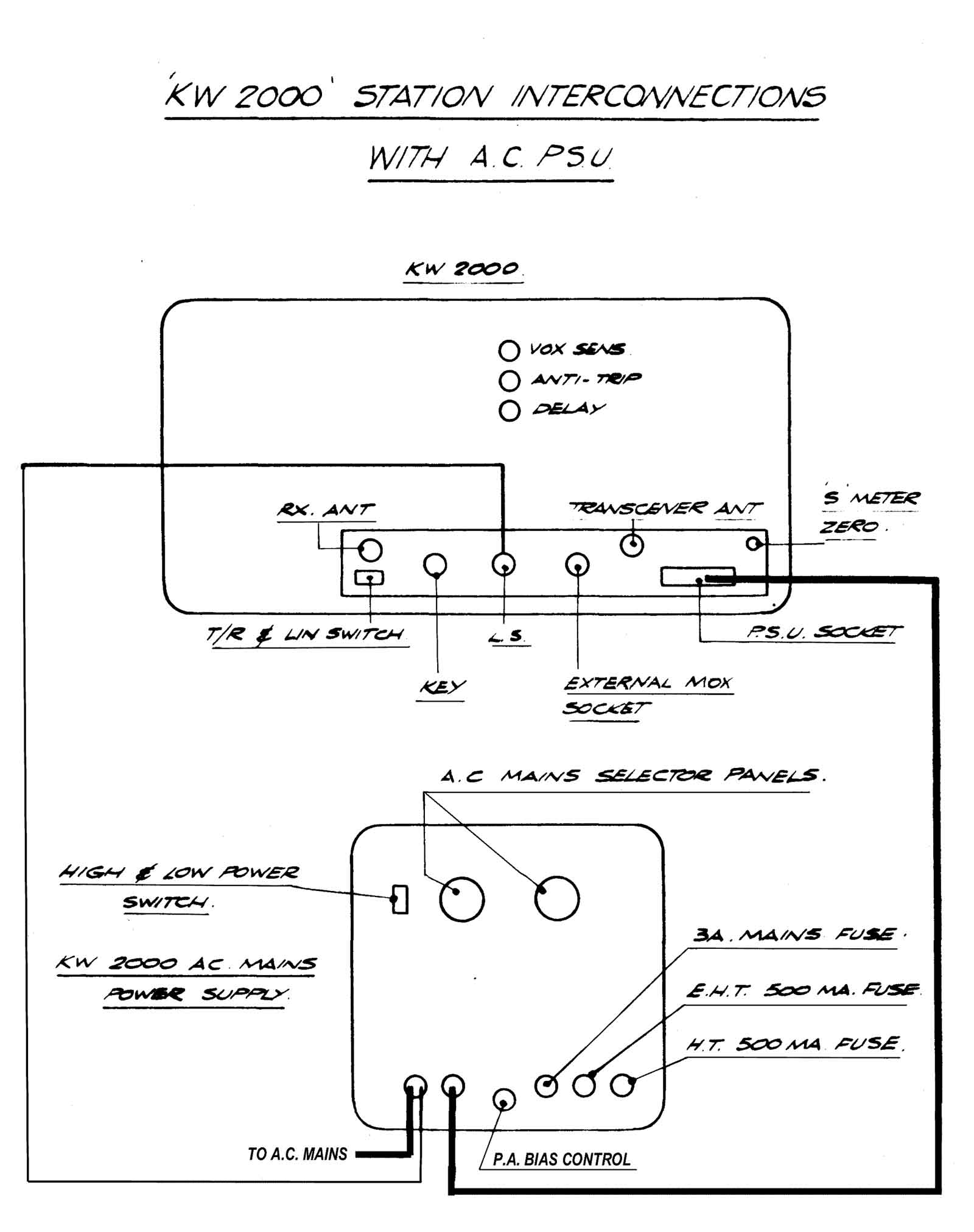

En op deze manier moet de zaak aangesloten worden, tevens een uitleg van de achterkant van de PSU.

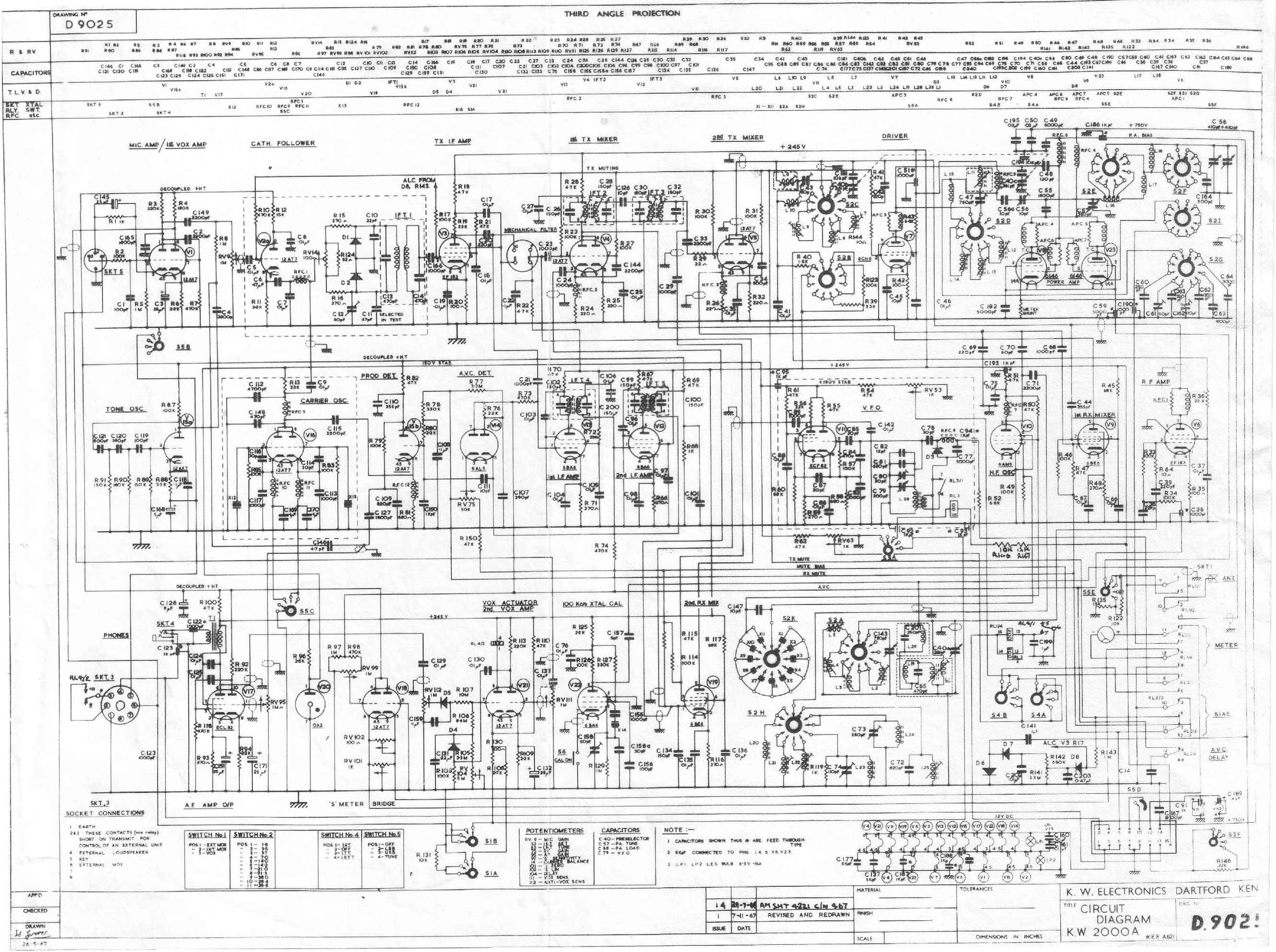

Allereerst het schema van de KW2000A: Dit schema is HIER als pdf te zien en meer uit te vergroten.

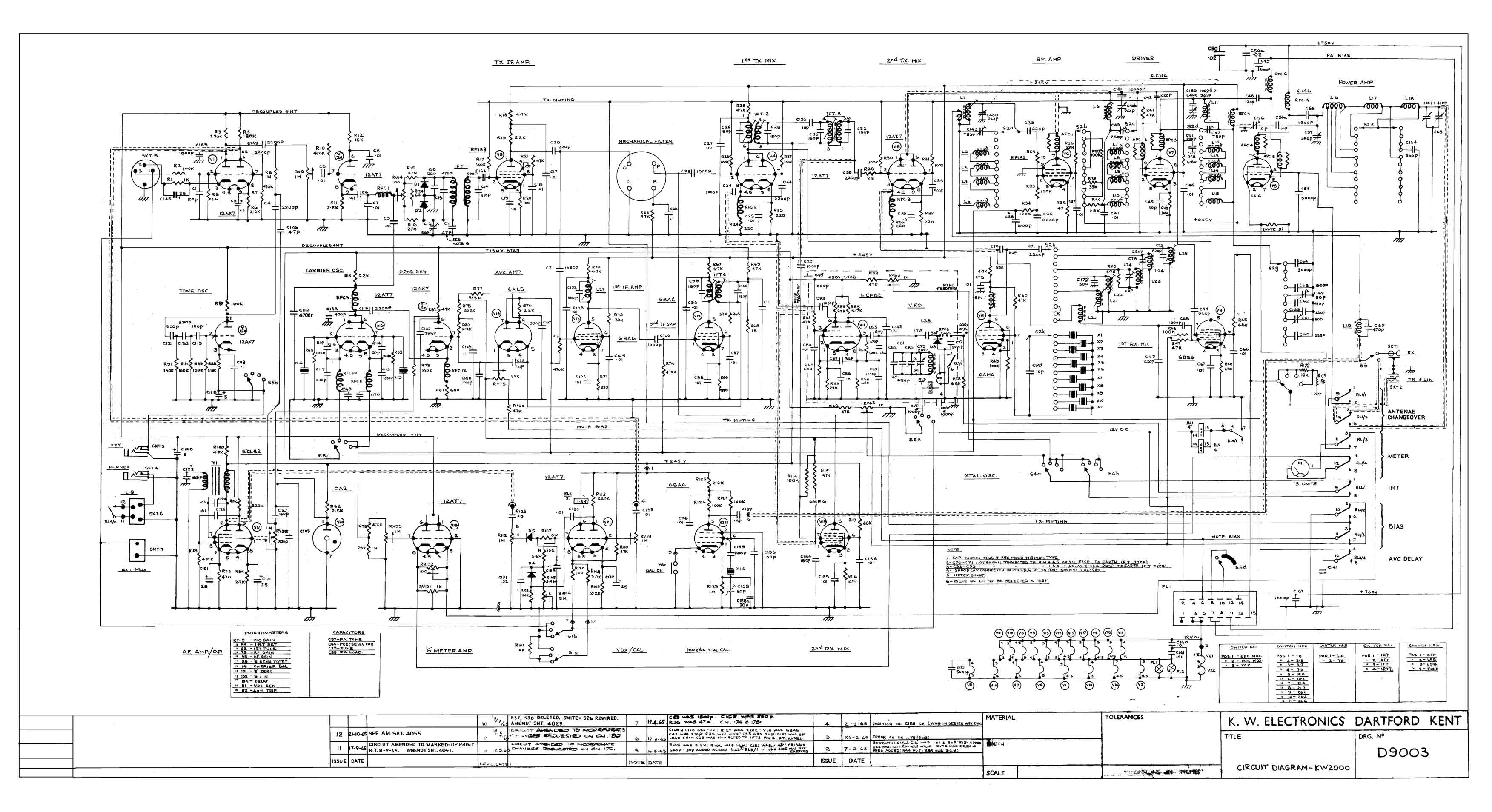

En hieronder het schema van de oudere KW2000.
Dan nog wat documentatie.
Het manual van de KW2000A in pdf.
Het schema van de KW2000A in pdf.
Servicing van de KW2000A deel2.
Modificatie voor de 30-meter-band.
Het manual van de KW2000 in pdf.
Reparatie van de filters van de KW2000.
