Teleurgesteld door de resultaten van mijn 200 Watt versterker heb ik mij voorgenomen iets nieuws te bouwen. Na lang de verhalen en tips van PA0FRI te hebben gelezen heb ik mij er van overtuigd dat een lineair toch prima zelf te bouwen is, dus .........
Als kast kan een oude van der Heem -voeding dienen, allemaal wat krap, maar er hoeft ook geen kilowatt uit te komen.. Ik heb drie van die kasten, waarvan één met een werkende inhoud en twee met verbrande voedingstrafo's. Dus de keuze was snel gemaakt.

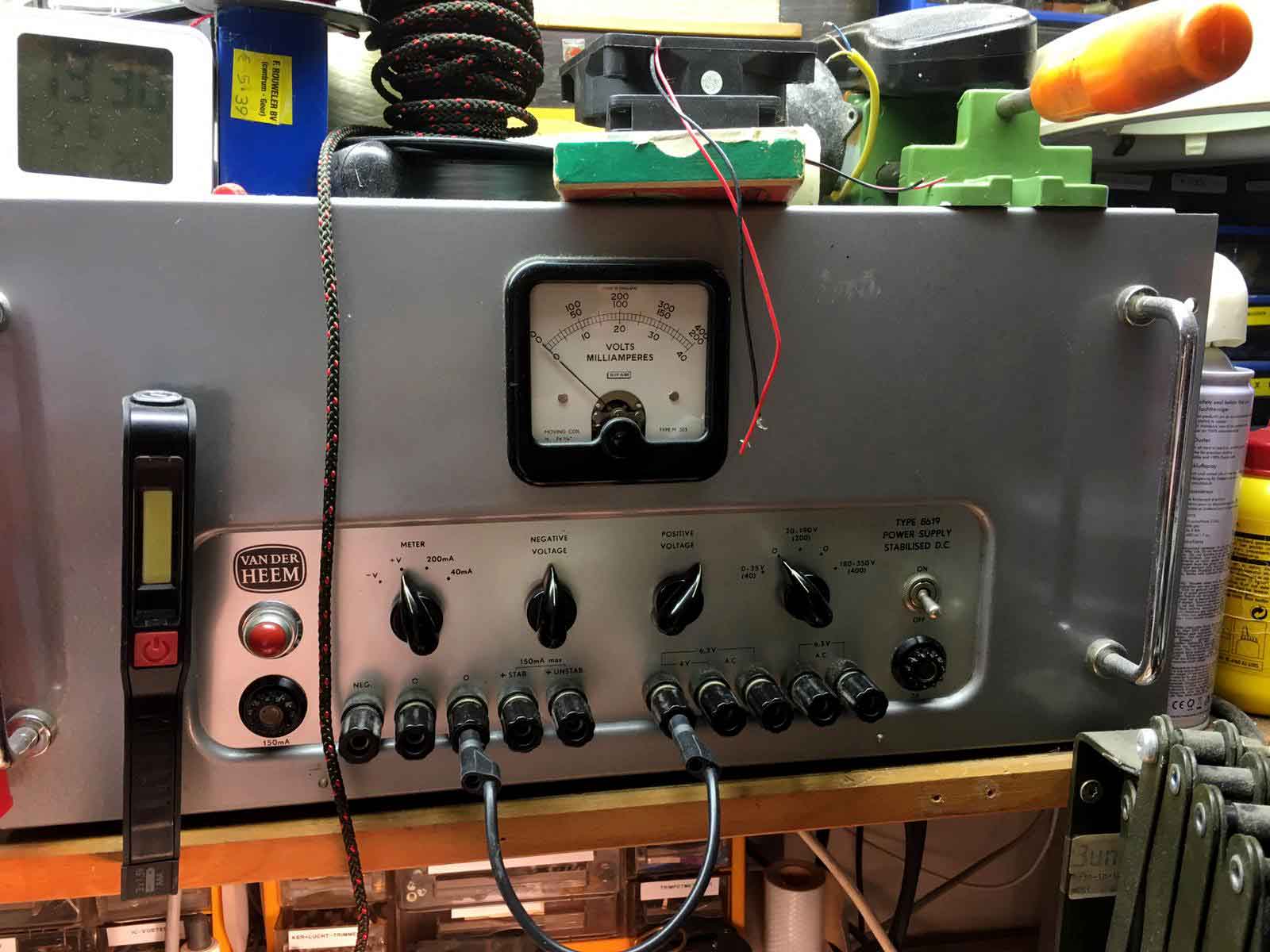

Dit is het nog werkende exemplaar en daar ben ik heel gek mee. Ik heb nu genoeg spares om deze te repareren, behalve de trafo.

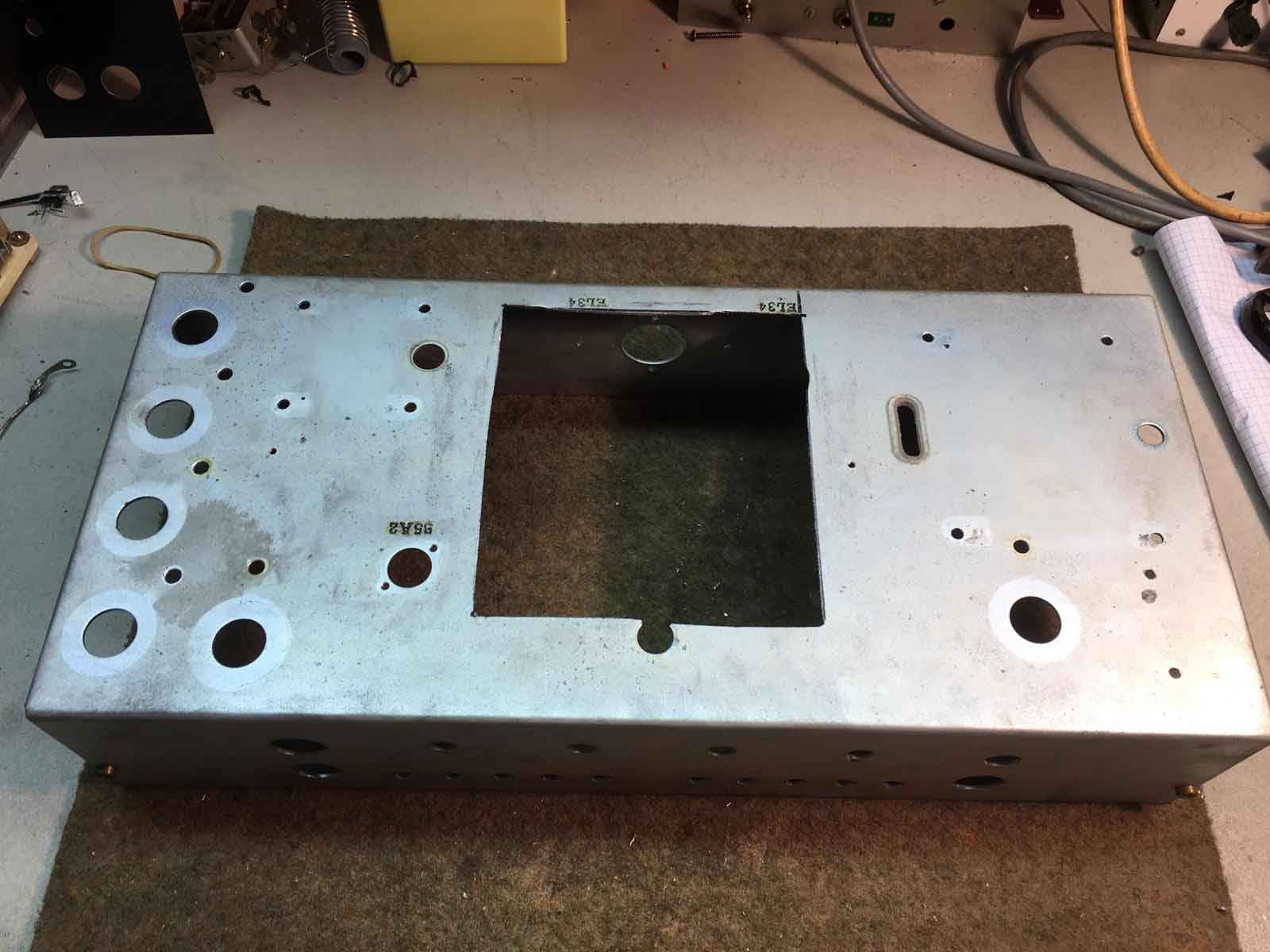

Het ding helemaal leeg gemaakt en een groot gat uitgezaagd voor de buizen.

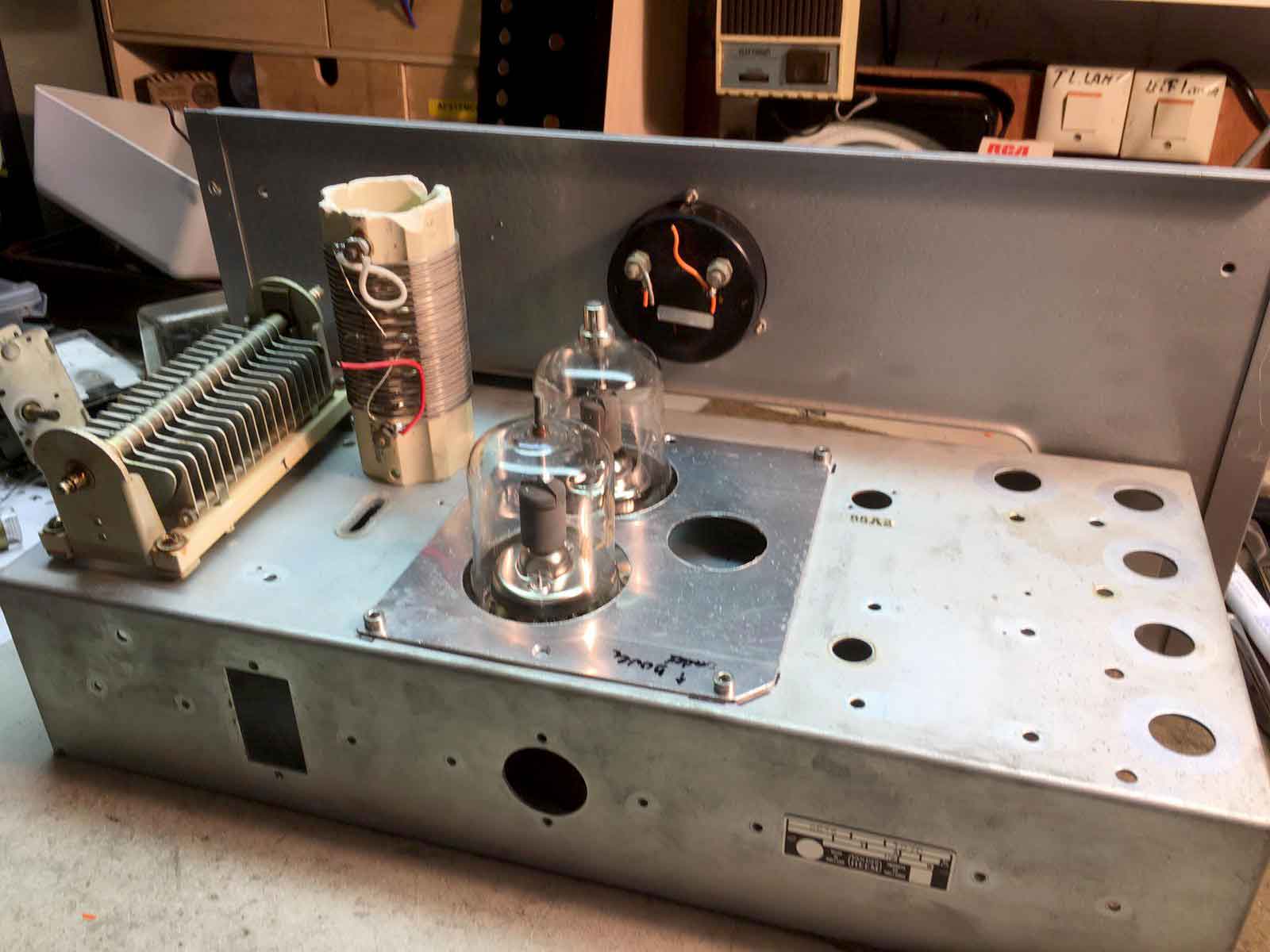

En zo moet het er zo'n beetje uit gaan zien, rechts komt nog de voeding.

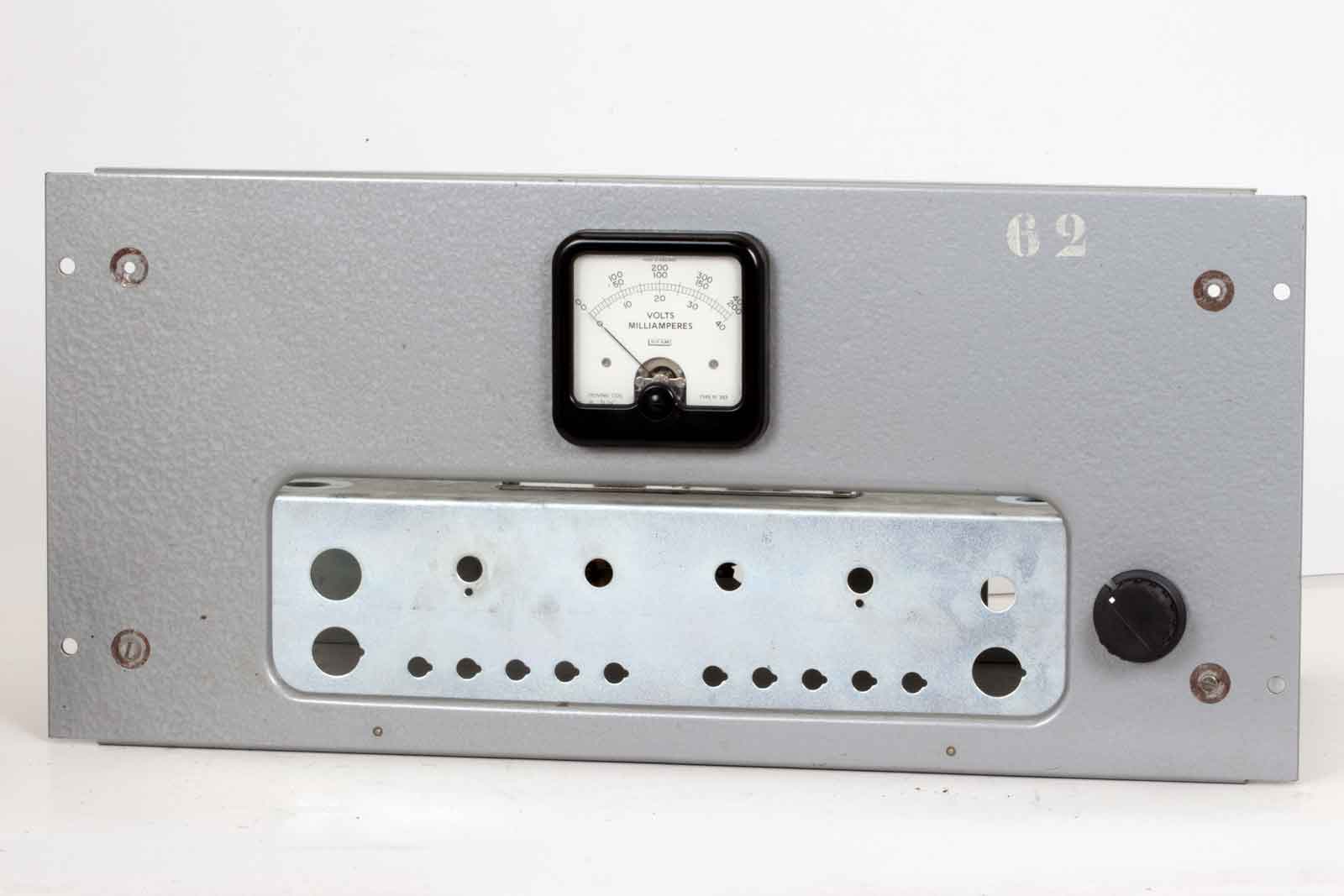

Het nieuwe front, de eerste knop, rechts onder voor de "LOADING" is reeds aanwezig. Voor de vele lege gaten komt nog een blindplaat.

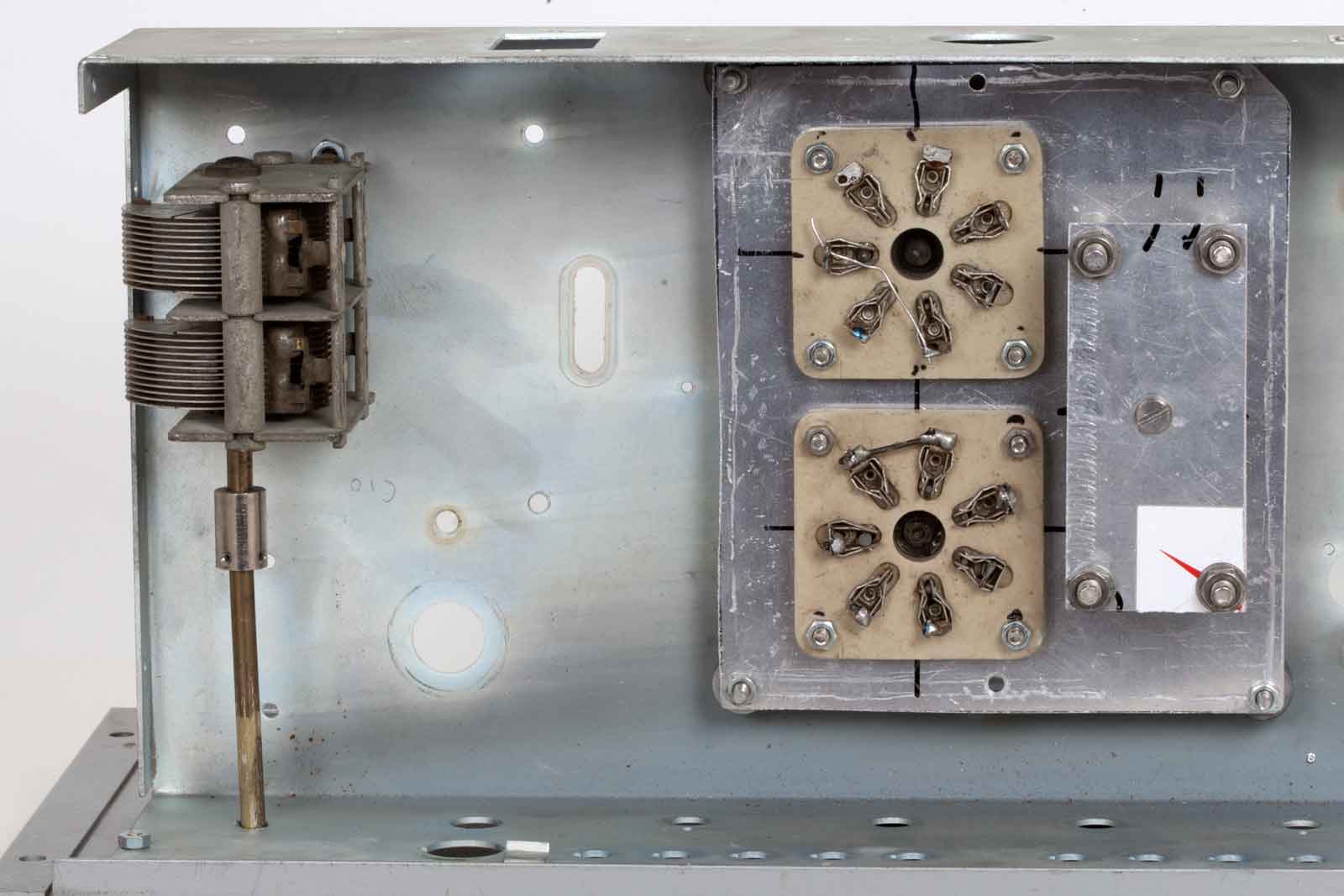

De posities voor de buizen zijn klaar met op het zelfde chassisdeel de anode-smoorspoel.

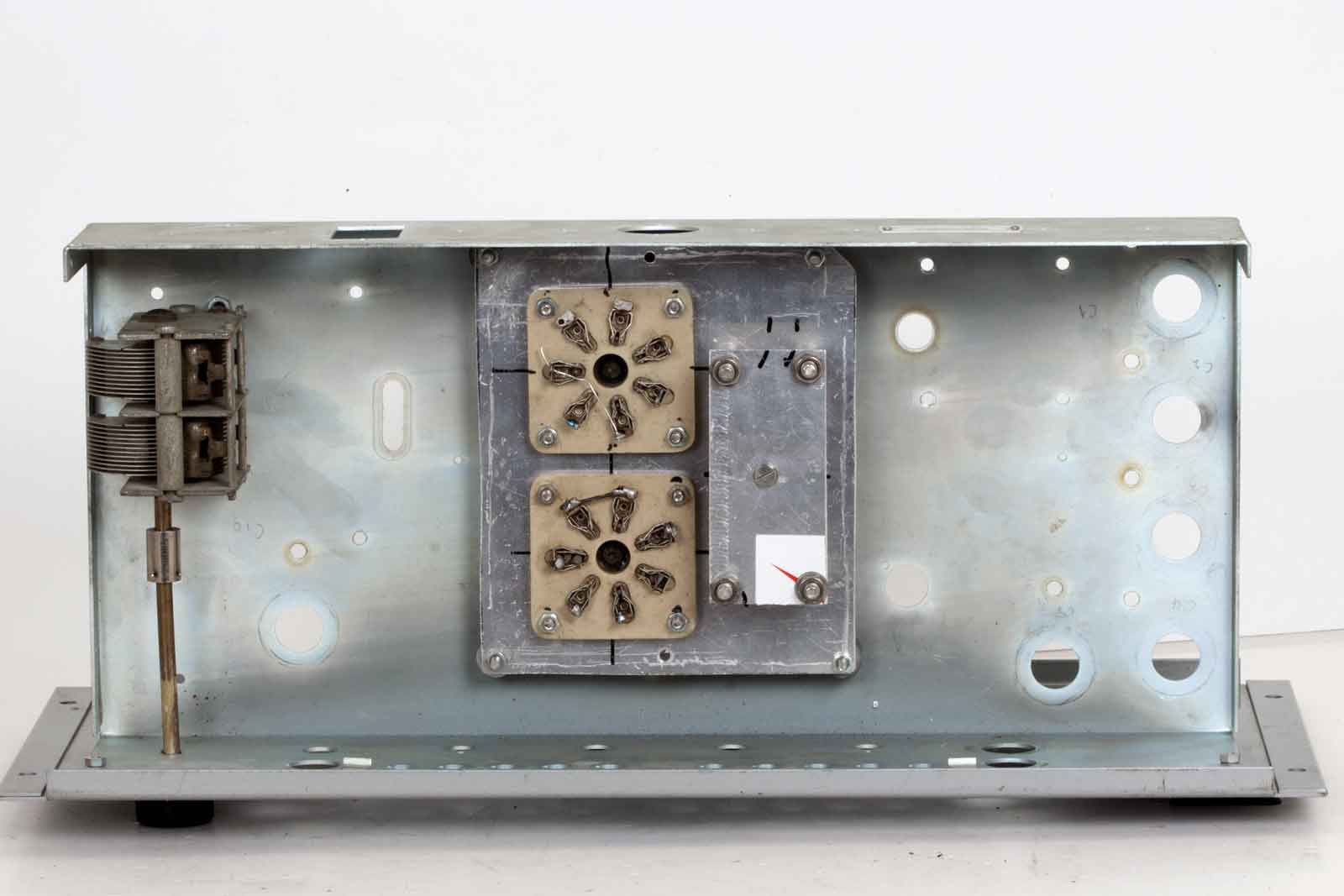

De onderkant met de buisvoeten en de afstem-C voor de LOADING.
Detail van de onderkant.

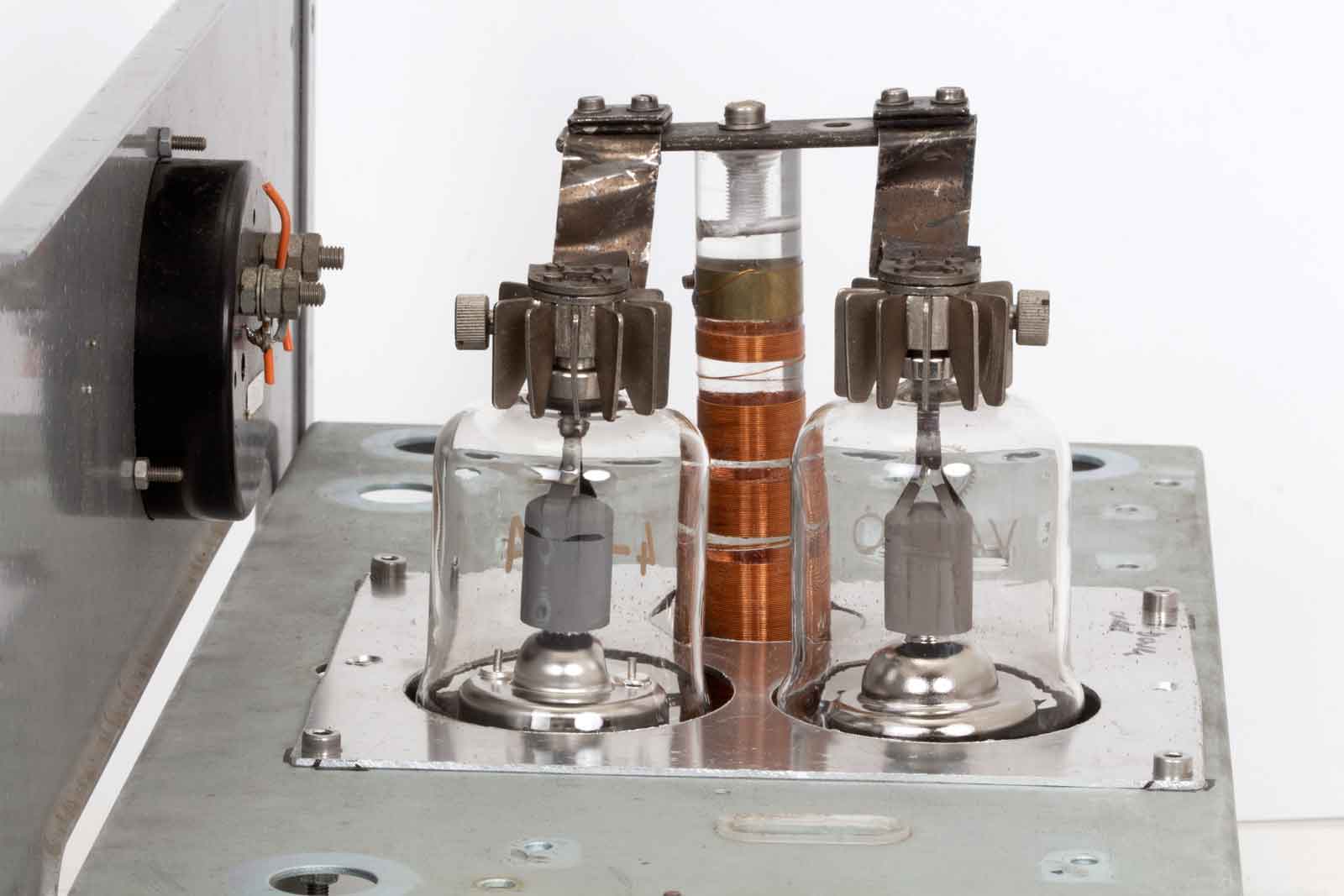

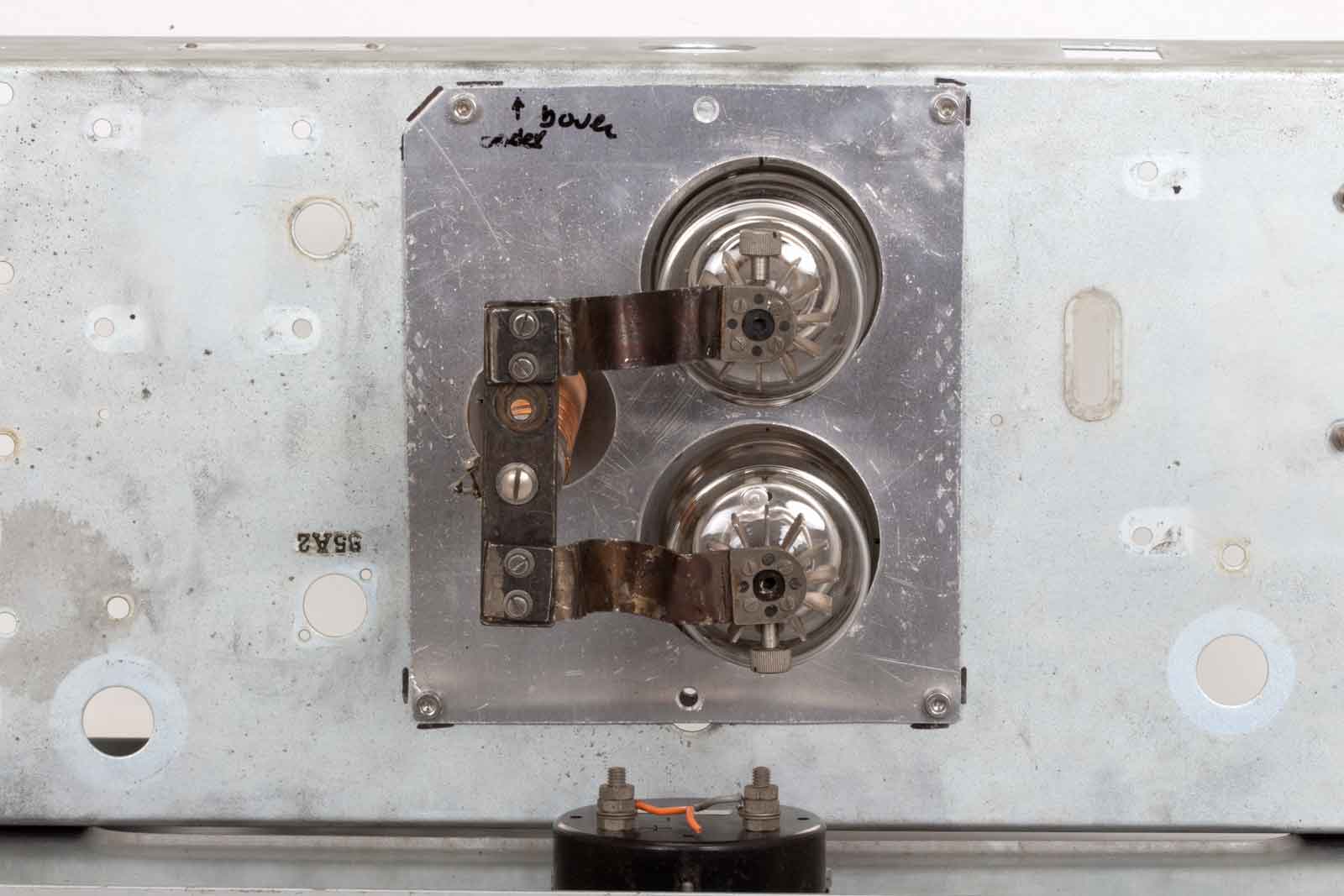

Bovenaanzicht van de buizen.

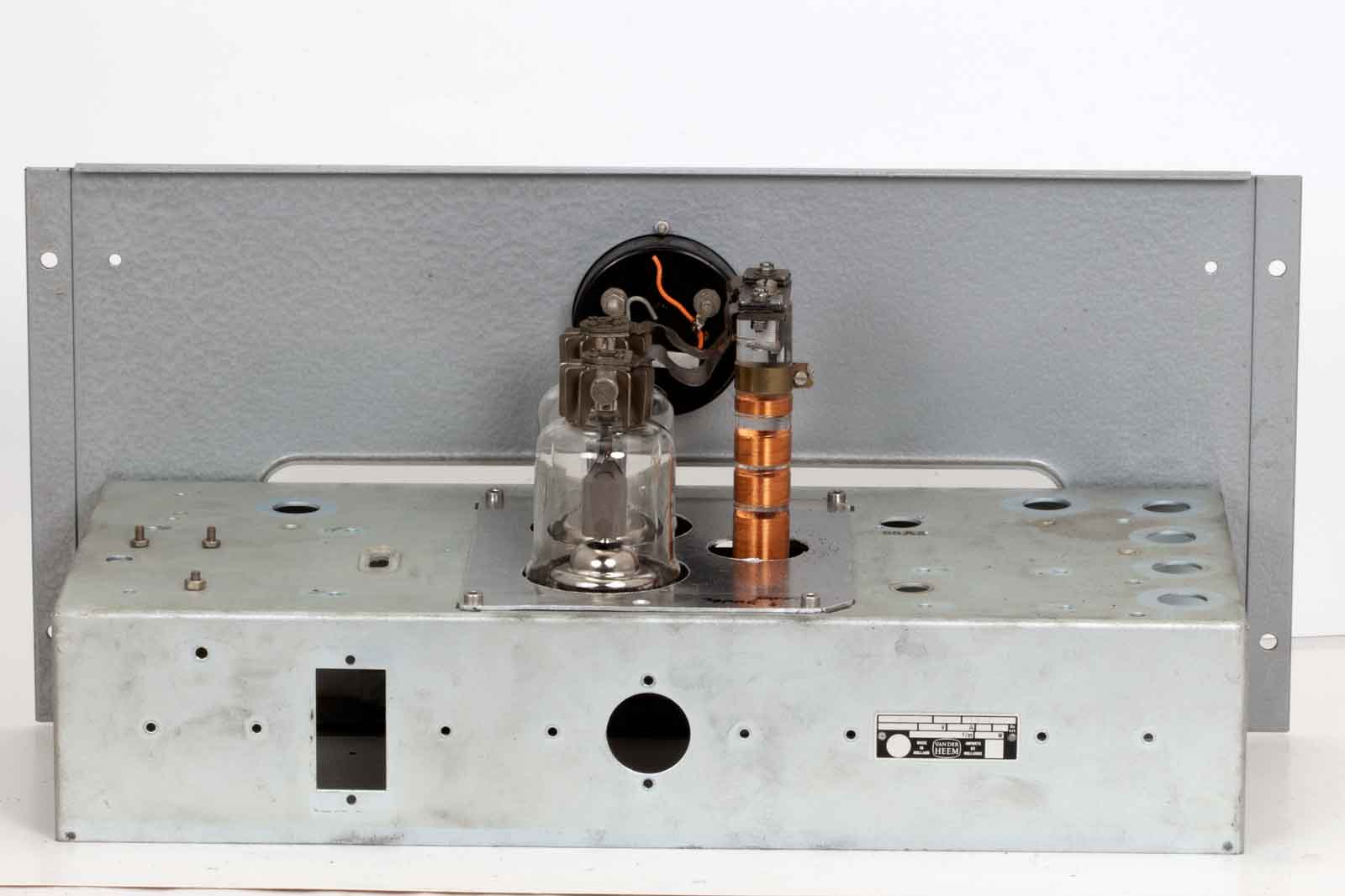

Zijaanzicht, voor de anode-caps zijn zeer professionele onderdelen gebruikt, prima koeling van de anode-aansluiting.
Dit project staat ook in de wacht en dat zal nog wel even duren. Het werken met hoogspanning is niet mijn grootste hobby. (Maart 2022)
