Van een bevriend radioamateur kreeg ik deze prachtige vossejacht-ontvanger.

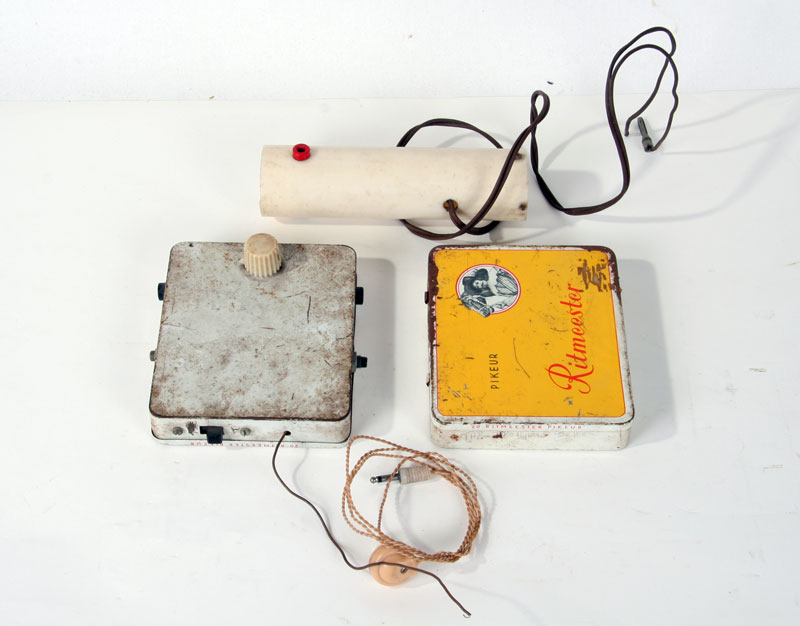

De complete set, links de ontvanger, rechts de voedingseenheid, voor de oortelefoon en achter het handvat voor de peilantenne.
Aangezien ik vroeger een
soortgelijke gebouwd heb, die al jaren spoorloos verdwenen is,
vond ik het leuk om dit ding weer te zien.
Het doosje was zelfs van de zelfde sigarenfabrikant, "Ritmeester".

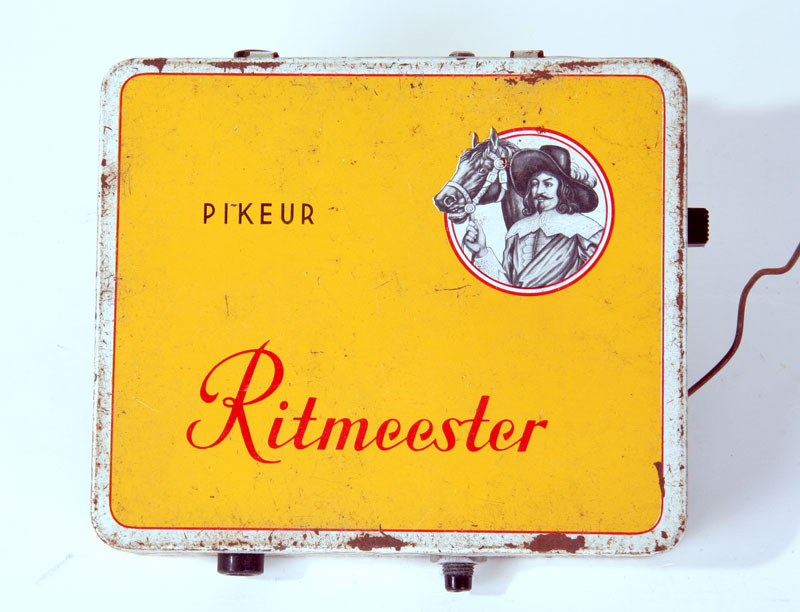

De achterkant

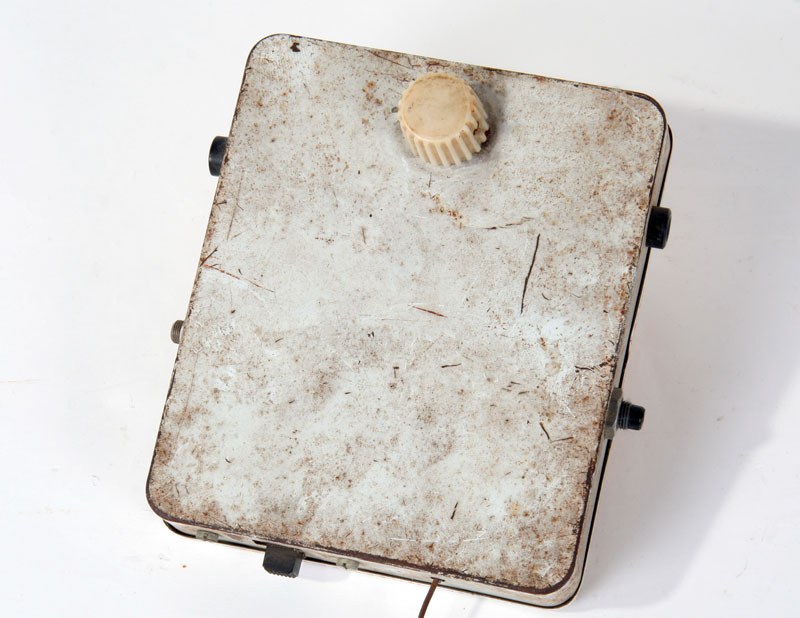

Dit is de voorkant met
aan de bovenkant de afstemknop, onder de aan/uit-schakelaar en rechts de volumeregelaar.
Ook zijn links en rechts de zwarte bussen van de antenneaansluiting te zien.

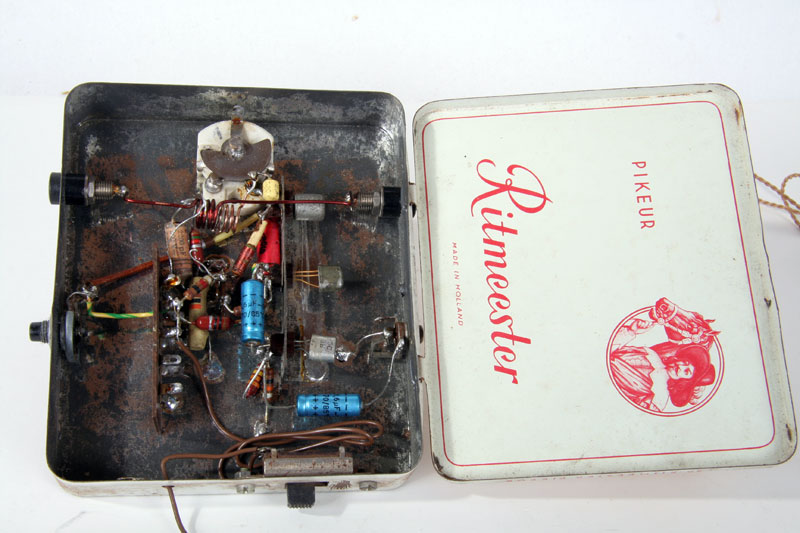

De ontvanger met geopende klep.

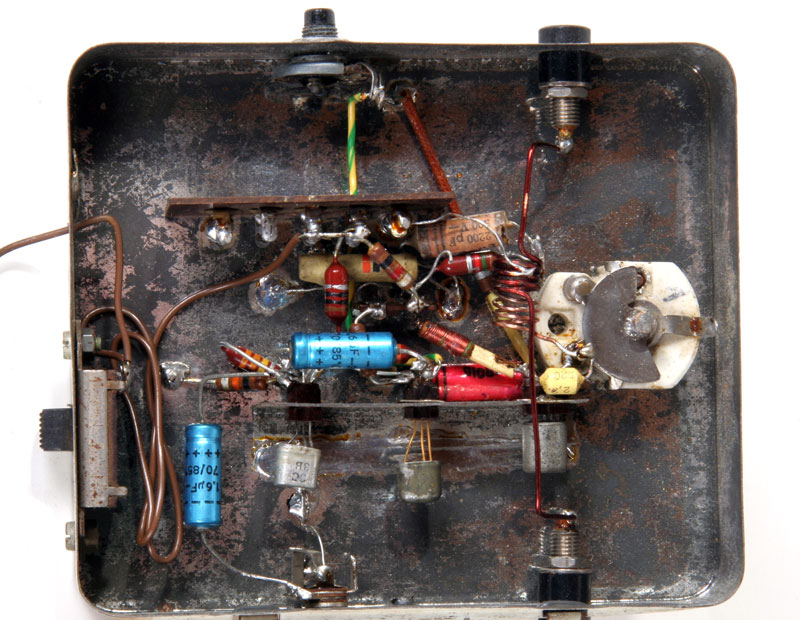

Blik op het binnenwerk.

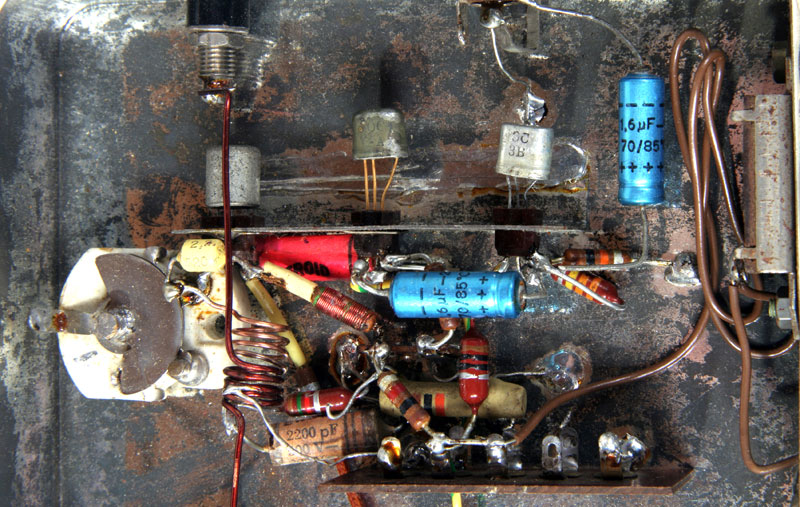

Hier het inwendige, met
OC171 en twee OC3B ( Dat zijn redelijk oude torren)

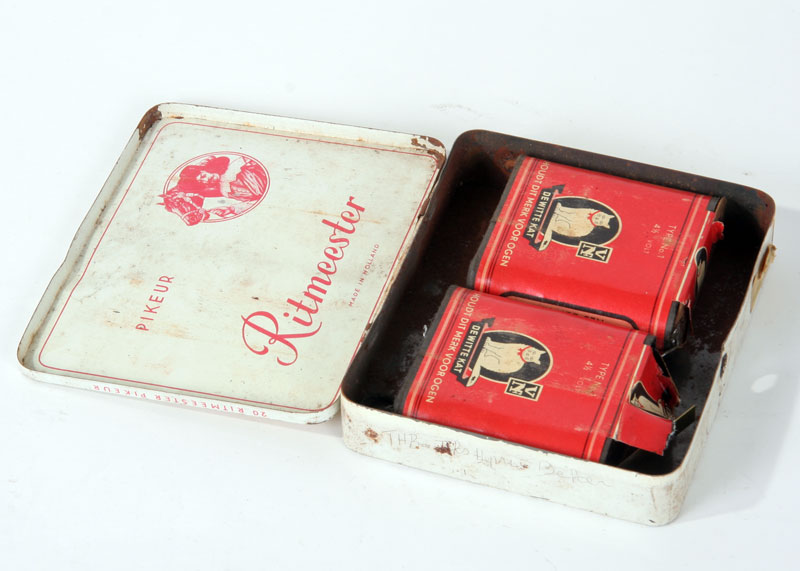

Hier de bijbehorende energie-centrale.

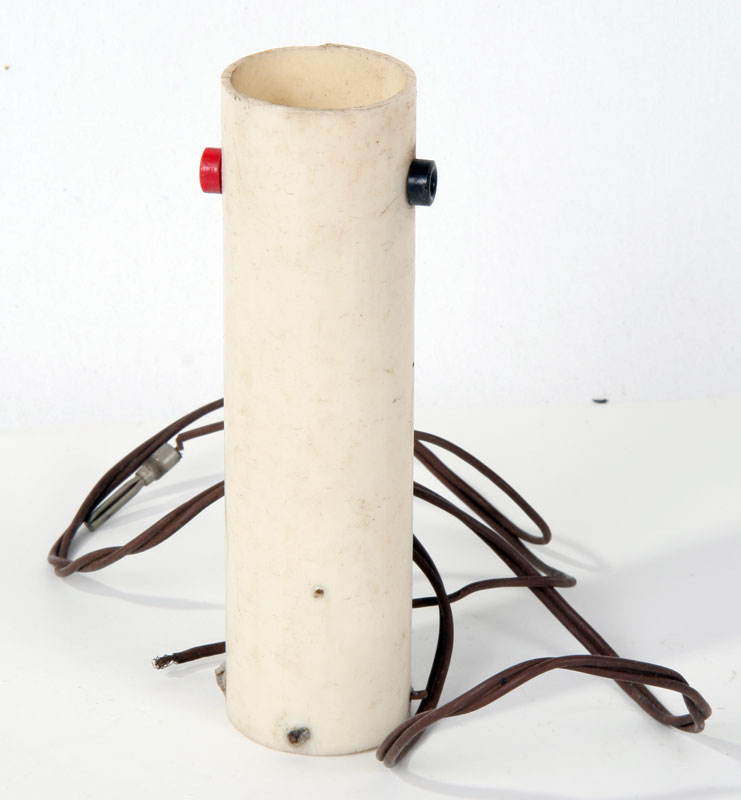

De remote-antennehouder. In de rode en zwarte bus behoren nog twee sprieten van ca. 50 cm. lengte te worden geplaatst.
En natuurlijk het oordopje.
Met dit ding kreeg je de oren schoon en de telefoon vies. Je kunt
echter het doorzichtige deel afschroeven en schoonmaken.

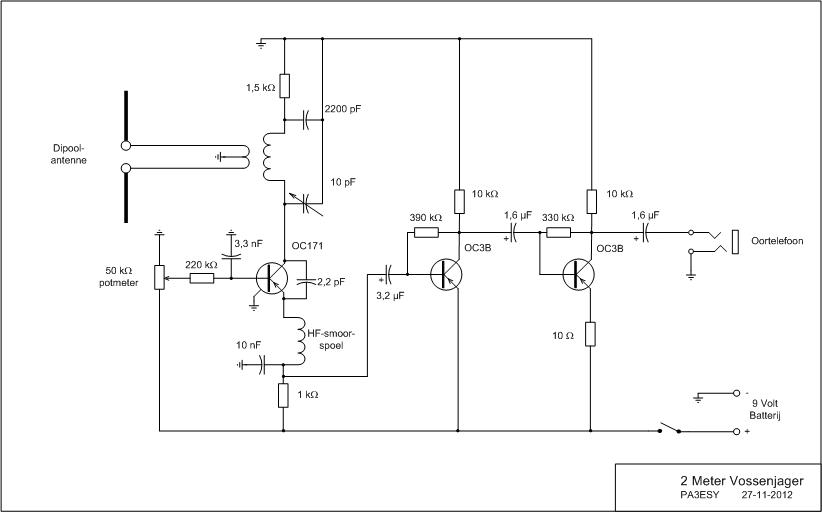

De belofte om nog eens uit te dokteren hoe het werkt ben ik nu nagekomen. Hieronder het schema:
