Dit bouwsel is onlangs in mijn bezit gekomen.
Het is gemaakt naar een schema uit "Schakelingen voor Amateurs" van Philips. Op de bijbehorende papieren staat een andere betiteling, nl. TD-1087.

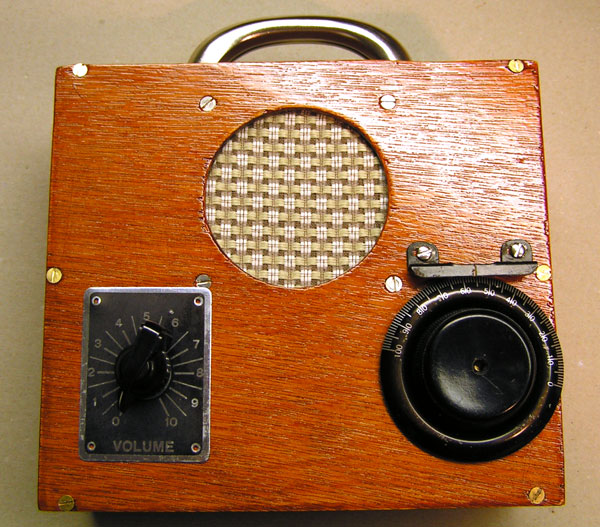

Een warm bruine kast met de bedieningsorganen.

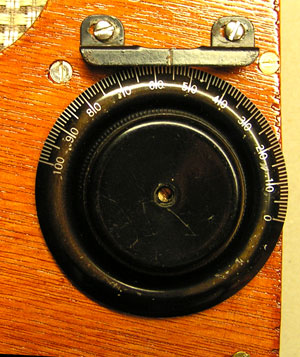

De afstemknop stamt uit een dumpapparaat, terwijl het bovenste ding, met de streep, zonder twijfel van een WS-19 set stamt.

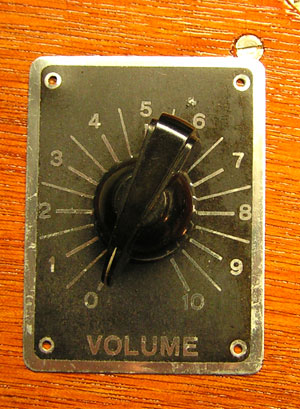

Dit volumeregelplaatje is ook uit lang vervlogen tijden.

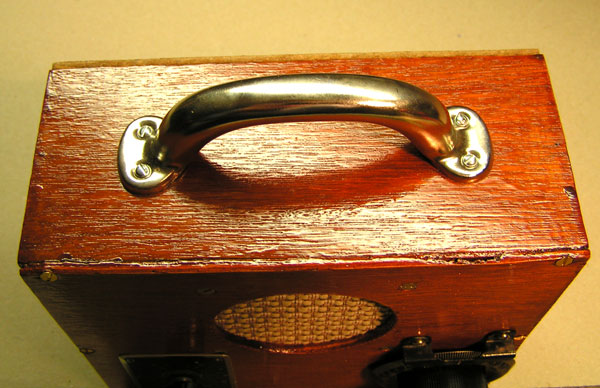

Het handvat doet sterk denken aan de Padvinder van de fa. Maxwell, wellicht heeft de bouwer van deze radio zich daardoor laten inspireren.

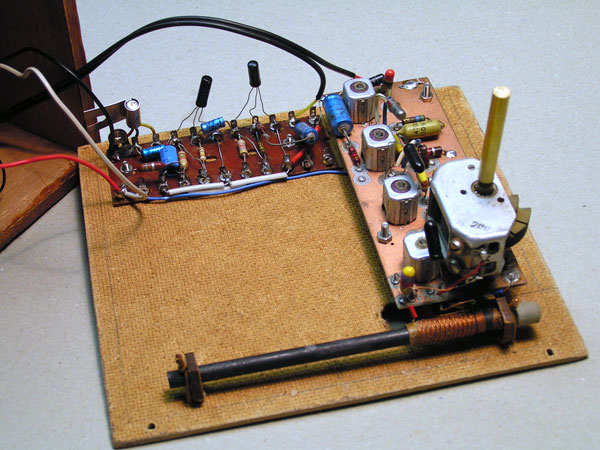

De ontvanger en de versterker zijn op de achterwand gemonteerd.

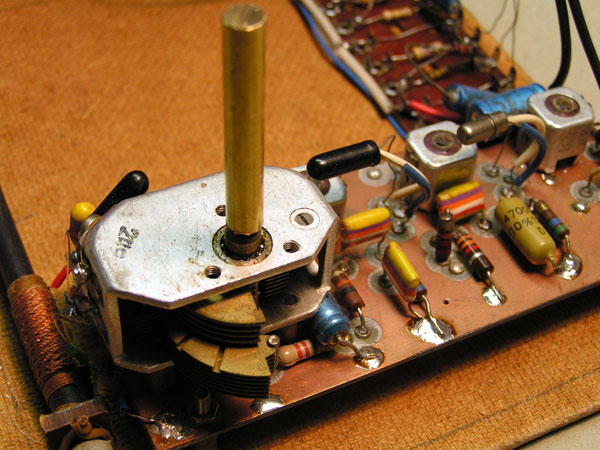

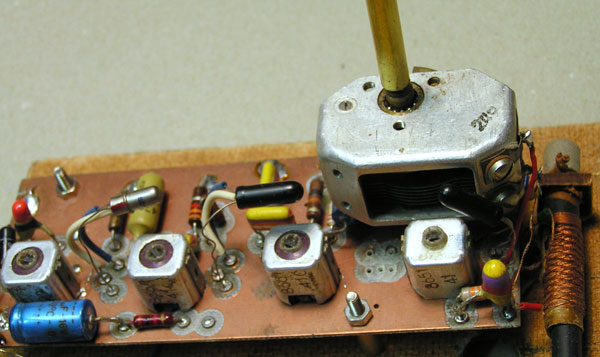

Hier zijn de oscillatorspoel en de drie middenfrequenten te zien. De meest linkse transistor is een SO1, de beide andere OC45, die toen, schrik niet, HFl. 14,50 kostten.

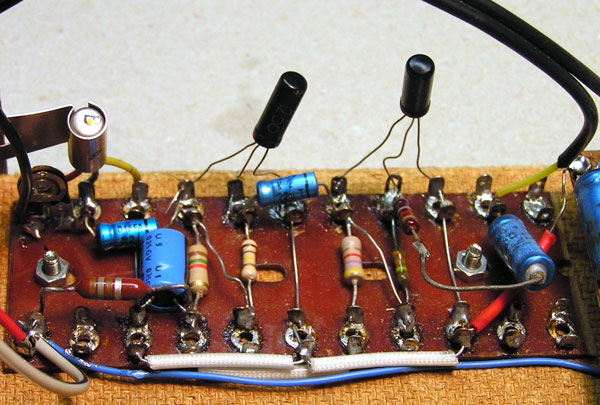

Het versterkergedeelte, met twee keer OC71 en een OC72. Ik heb een elco moeten vervangen door een vers exemplaar.

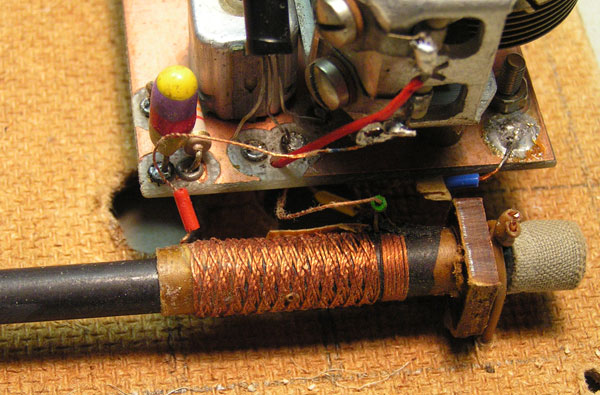

De echte ferrit-antenne met kruisgewikkelde windingen. De optimale afregeling van de antennekring vond plaats door het verschuiven van de spoel op de staaf.
De typische afstemcondensator met twee zeer verschillende segmenten.

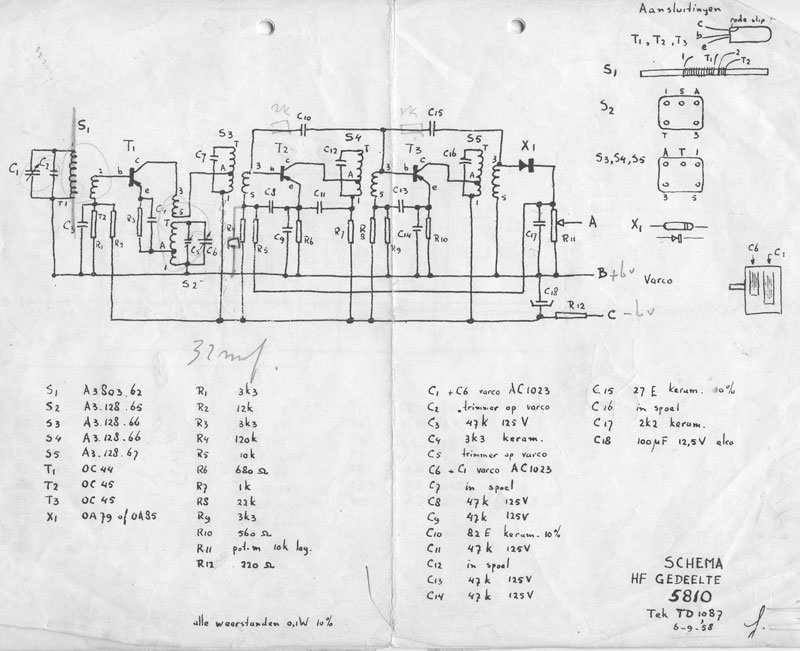

Boven het schema van de ontvanger.

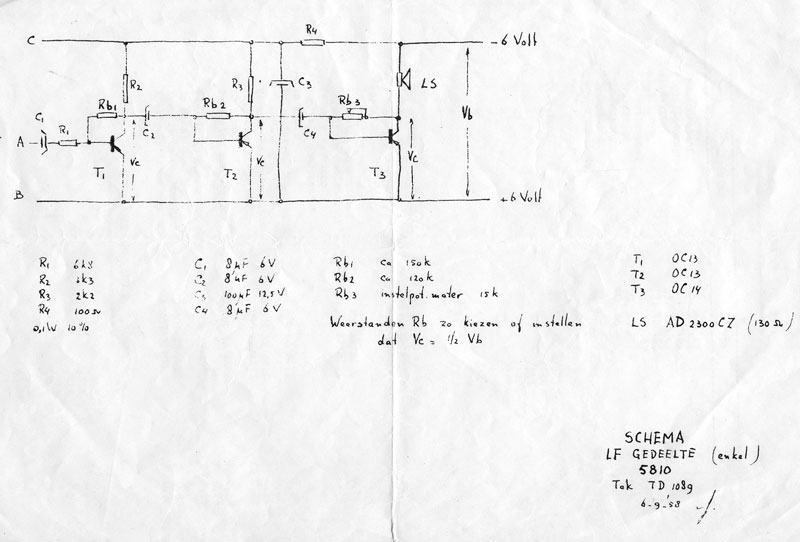

Het schema van de LF-versterker.

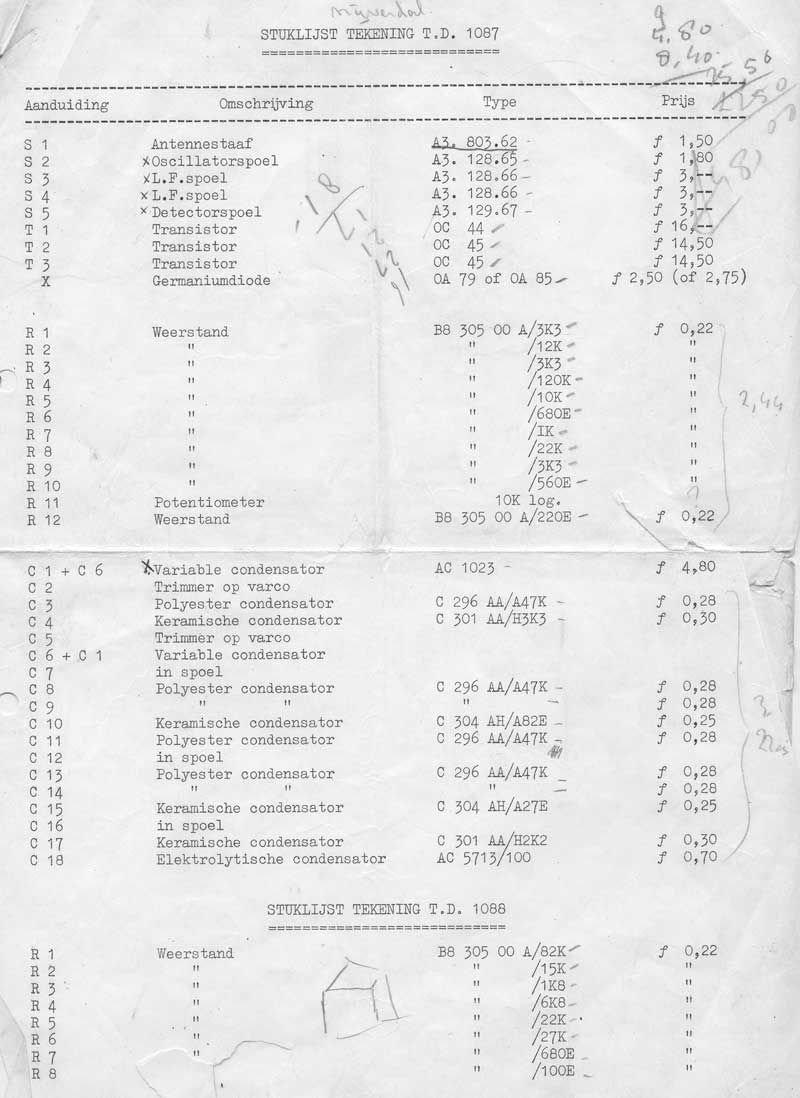

Stuklijst deel 1.

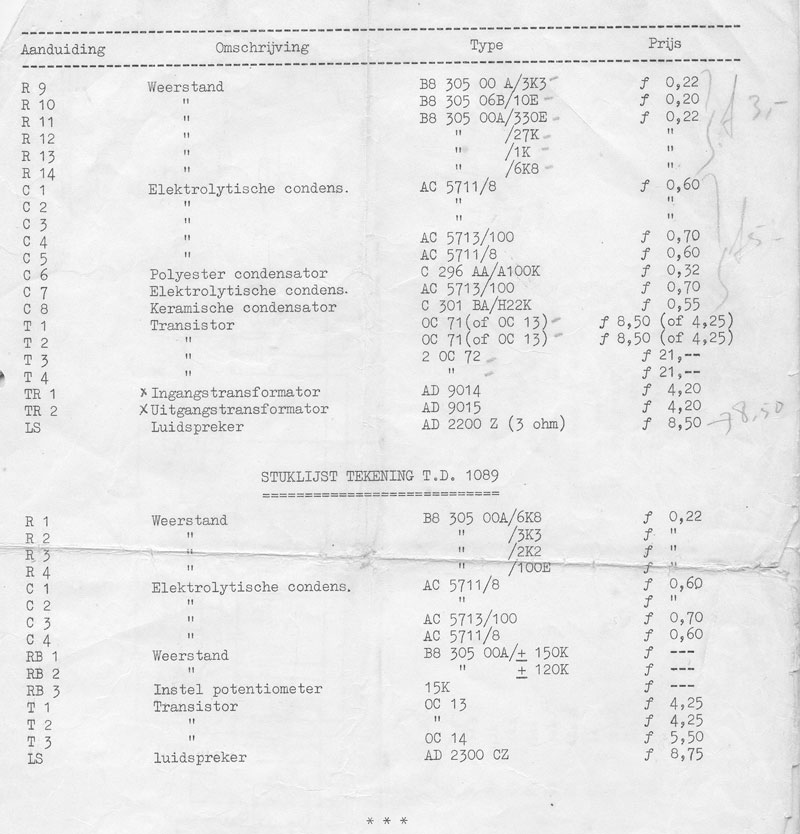

Stuklijst deel 2.

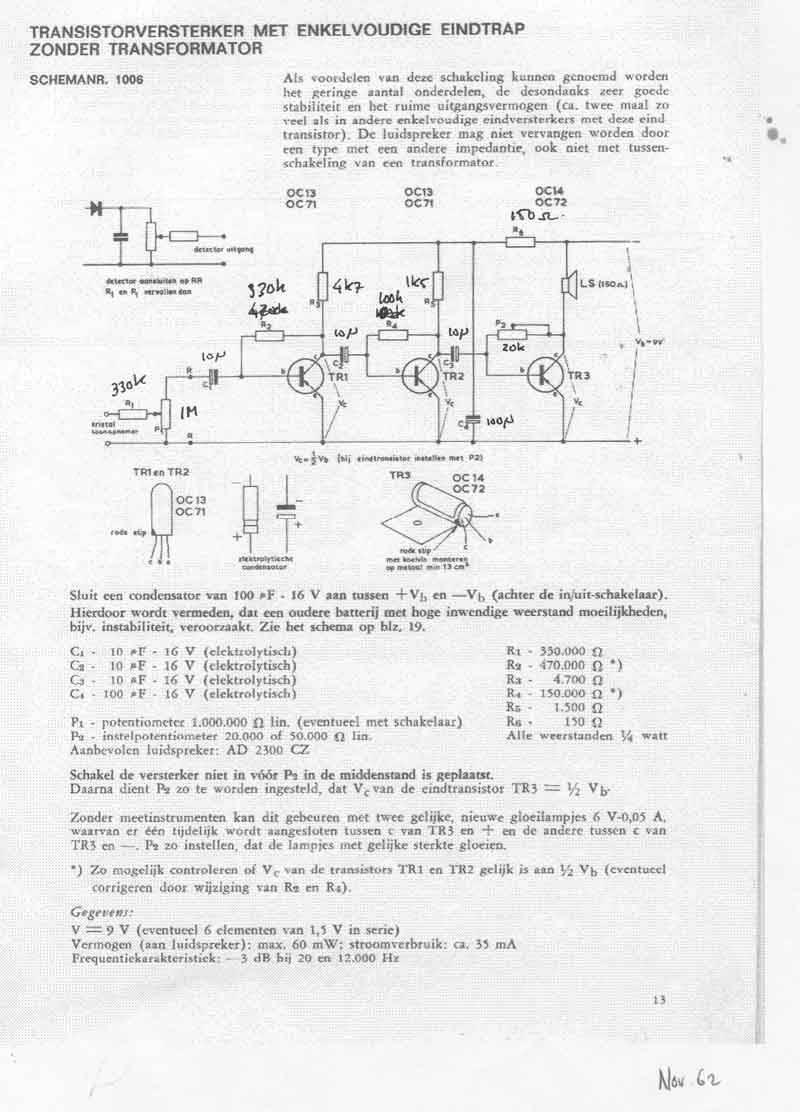

De versterker zoals weergegeven in het boekje van Philips.

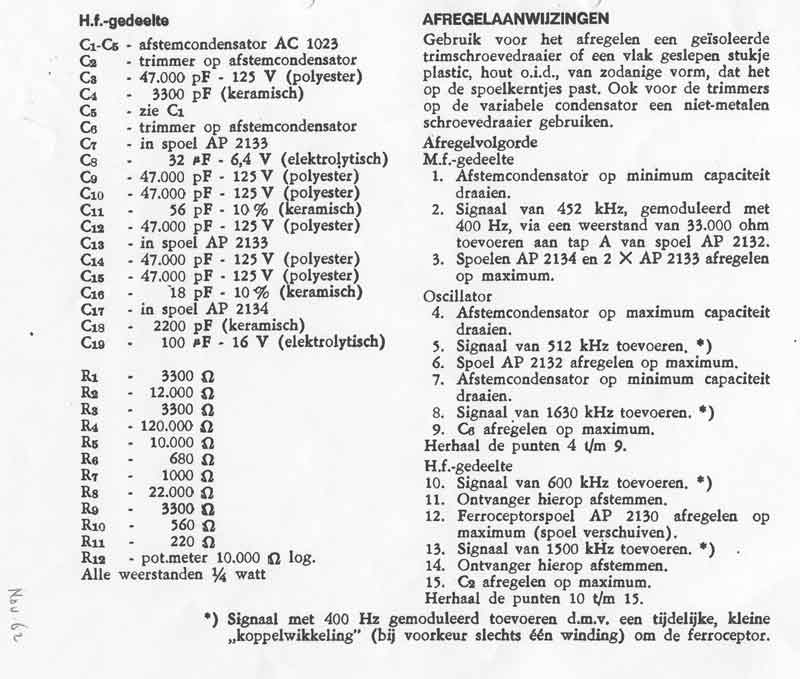

En last, but, zeker niet, least , de afregelbeschrijving.
Na hier en daar wat instelwerk te hebben verricht en een paar componenten te hebben vervangen, speelt het apparaat weer als vanouds en kan het zeker tegen hedendaagse midengolfontvangers opnemen.
