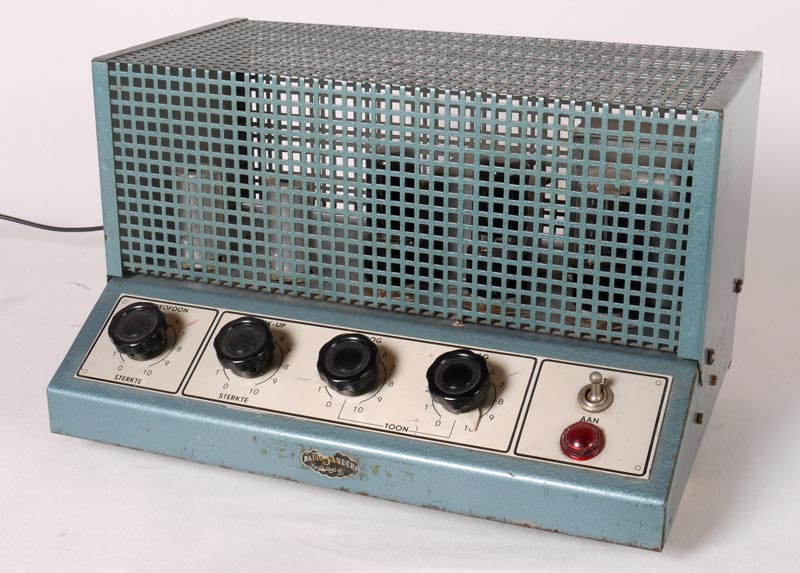

Geloso versterker Sanders

Uitgangsvermogen ca. 15 Watt

Aansluiting voor microfoon en pick-up.

Hoog en laag-toonregeling

Buizenbezetting: ECC83 (voorversterker)

ECC81 ( voorversterker en fasedraaier )

2 x 6V6G  ( Eindversterker )

5Y3G (Gelijkrichter)

Ik heb dit exemplaar op een rommelmarkt gekocht, alleen om het logo van de firma Sanders in Goor, wat er opgeplakt was.
In mijn schooltijd heb ik namelijk de eigenaar van Sanders (Wim), veel bijgestaan bij het repareren van radio's en tv's. Verder hebben wij ook vele tv-antennes geplaatst, vooral op de boerderijen in de wijde omgeving van Goor. Dat waren prachtige tijden.

Het resultaat was dan ook dat ik op school prompt een klas over mocht doen....

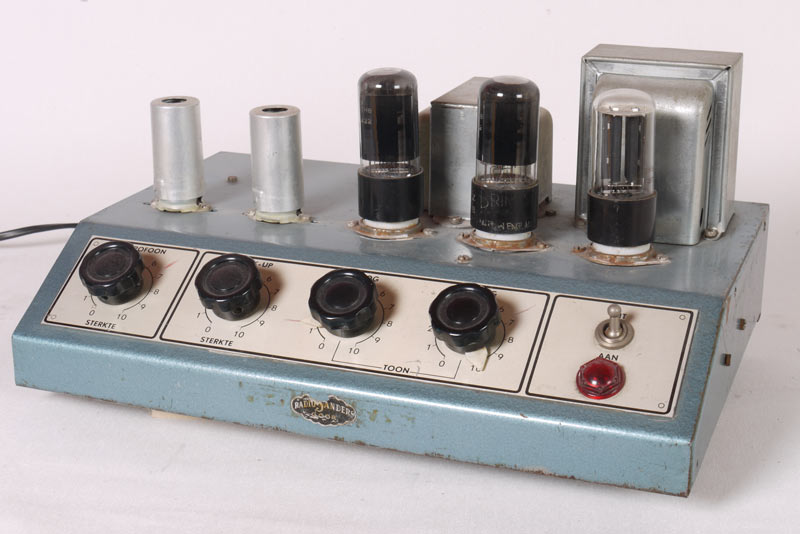

De versterker zonder overkapping. Met echte Italiaanse, kathedraalvormige, transformatoren.

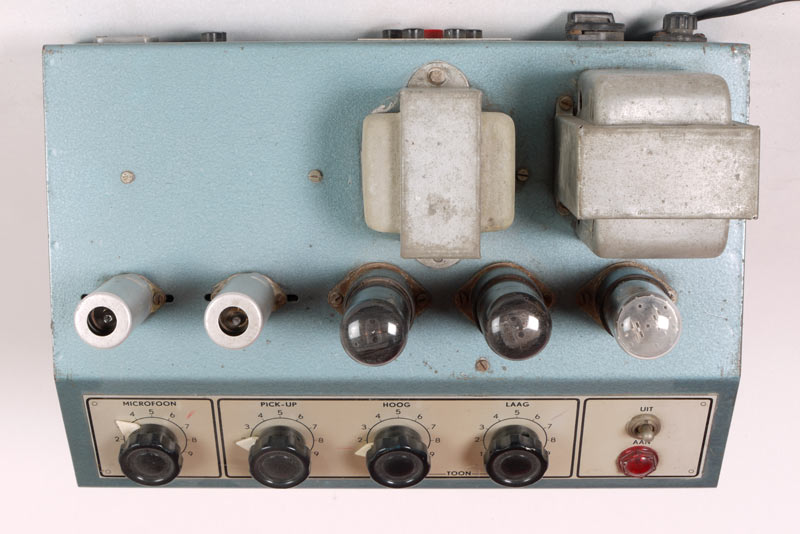

Het bovenaanzicht.

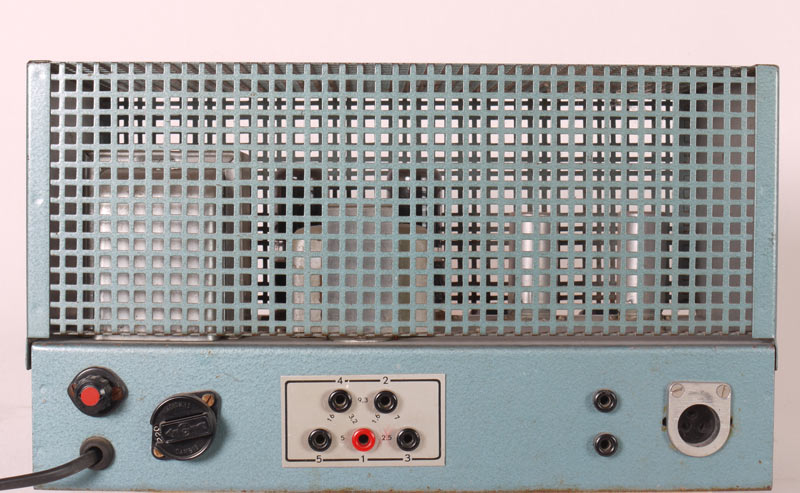

De achterkant ziet er zo uit, met carrousel voor de voedingspanning en een keuzepaneeltje voor de luidsprekeraanpassing. Verder natuurlijk de pick-up- en microfoonaansluiting.

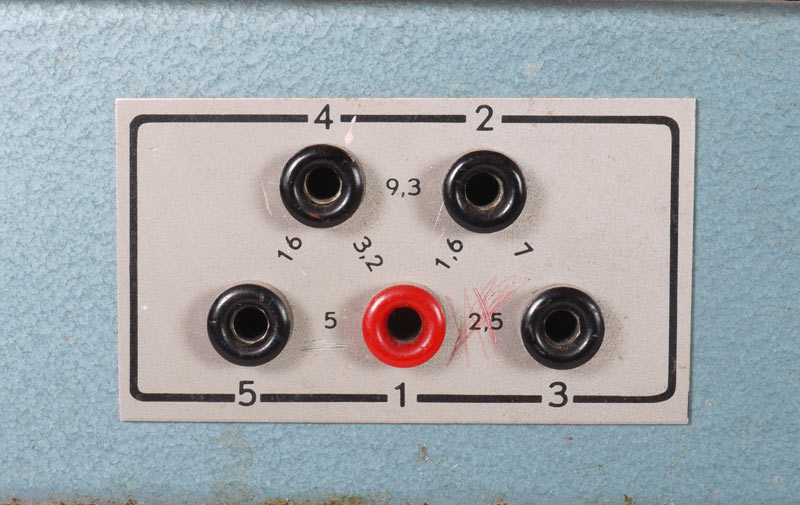

Het keuzepaneel van de uitgang.

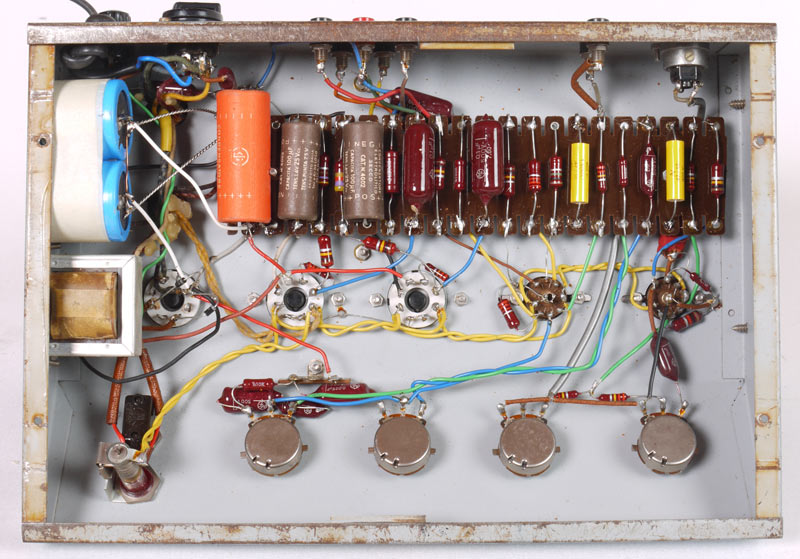

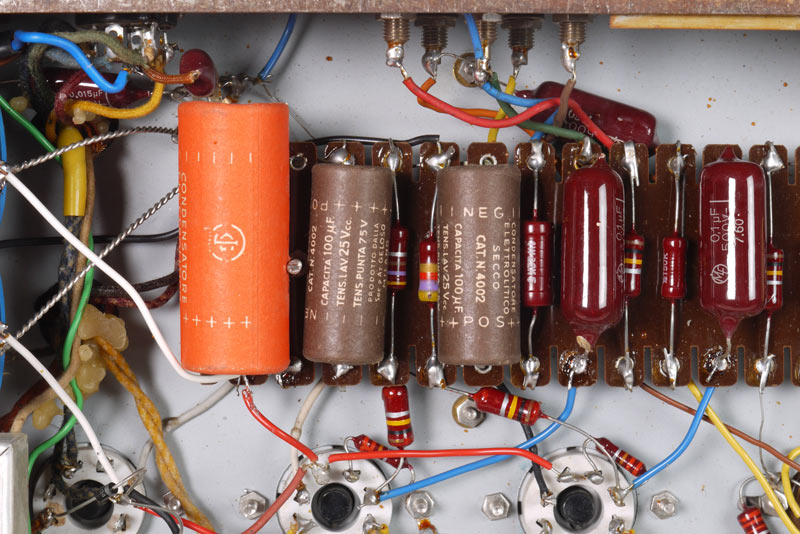

De onderkant oogt ook netjes en de componenten zien er nog als nieuw uit.
De elektrische kwaliteit van de weerstanden en condensatoren is ook nog binnen de toleranties.

Zelfs de zeer oude componenten zijn nog goed !!!

Dit is het logo van de firma Sanders uit Goor, in Overijssel.

Een advertentie van de firma Sanders uit een krant van 1948.

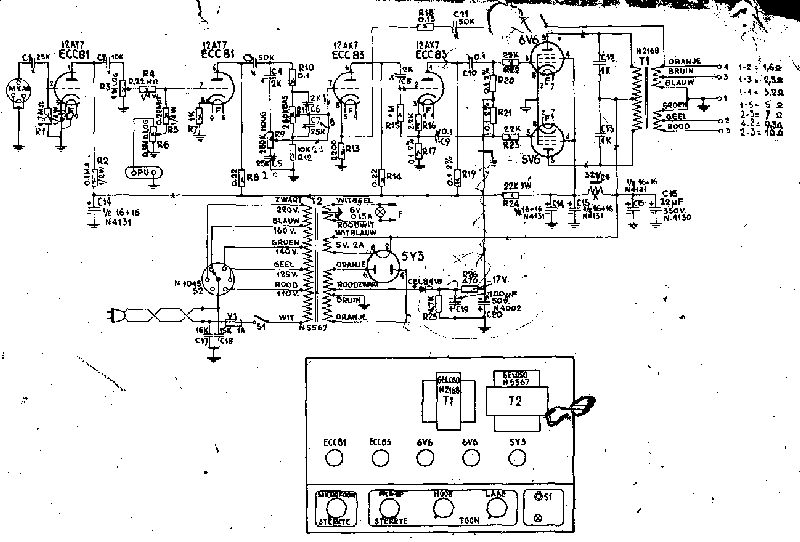

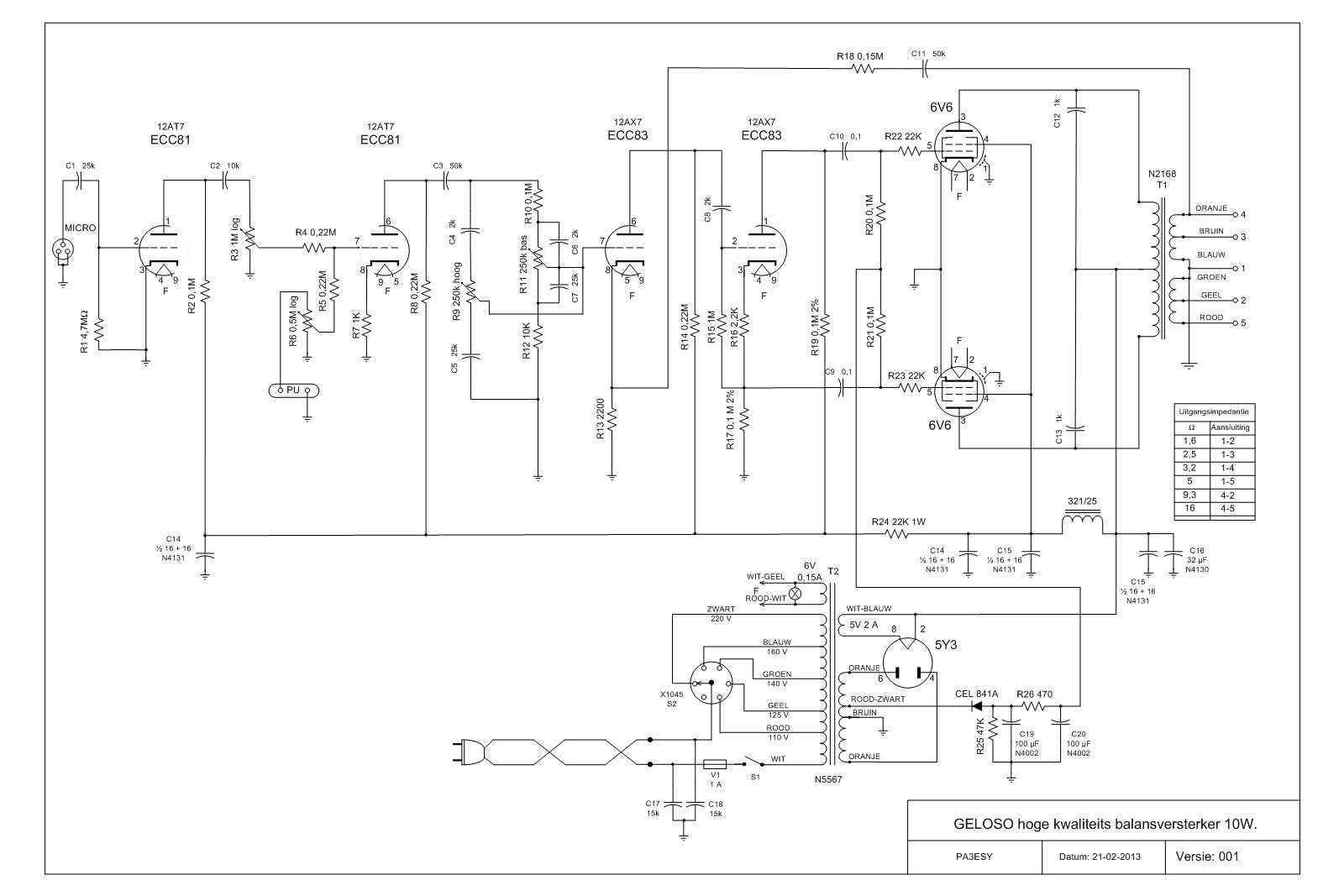

>Hierboven het schema, hieronder een beter leesbare versie. Door op het schema te klikken krijgt U de echte afmeting.

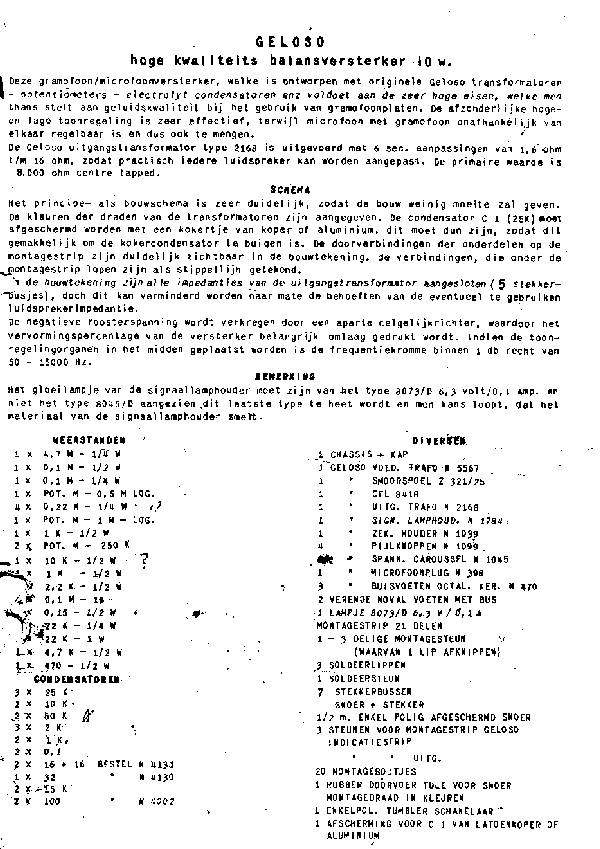

De stuklijst.

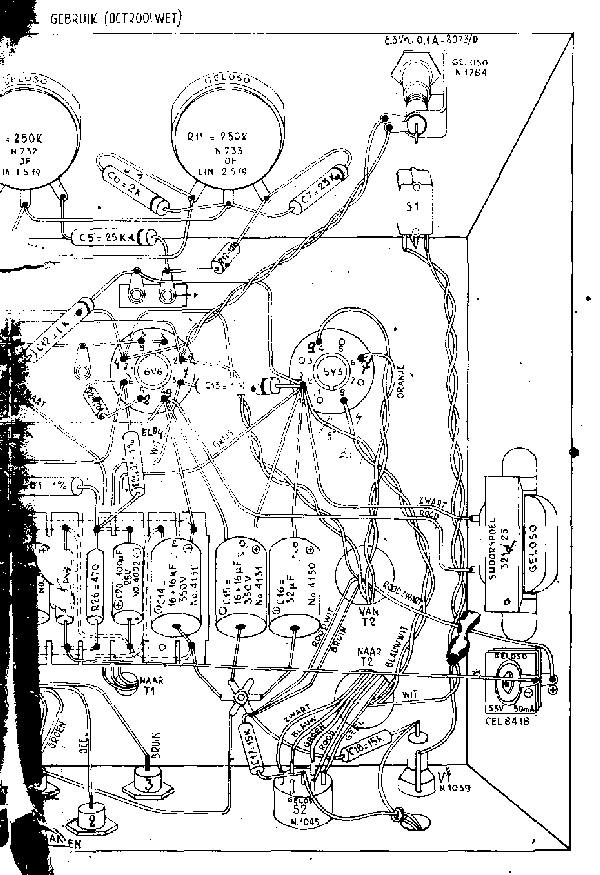

De componentenopstelling.

Hieronder nog een paar rekeningen van Radio Sanders in de Kerkstraat en van
de firma Bakker in de Grotestraat te Goor. Namen uit uit lang vervlogen tijden.

De envelope van Radio Sanders.

De inhoud van de envelope.

Een rekening van B. Bakker.
