Amerikaanse amateurzender, Lettine, Model 240X AM/CW



Via dezelfde via als de Skyrider kwam deze zender op mijn werkbank terecht. Dit soort zenders vind ik dan wel weer erg leuk. Met een beetje geluk komt er zo'n 40 Watt uit. Hij is kristal gestuurd en de Ampitude-modulatie vindt plaats op de anode en het schermrooster van een 807 als eindbuis. De modulator is een balansversterker met twee maal 6L6 in de eindtrap, genoeg om een 807 vol uit te moduleren.

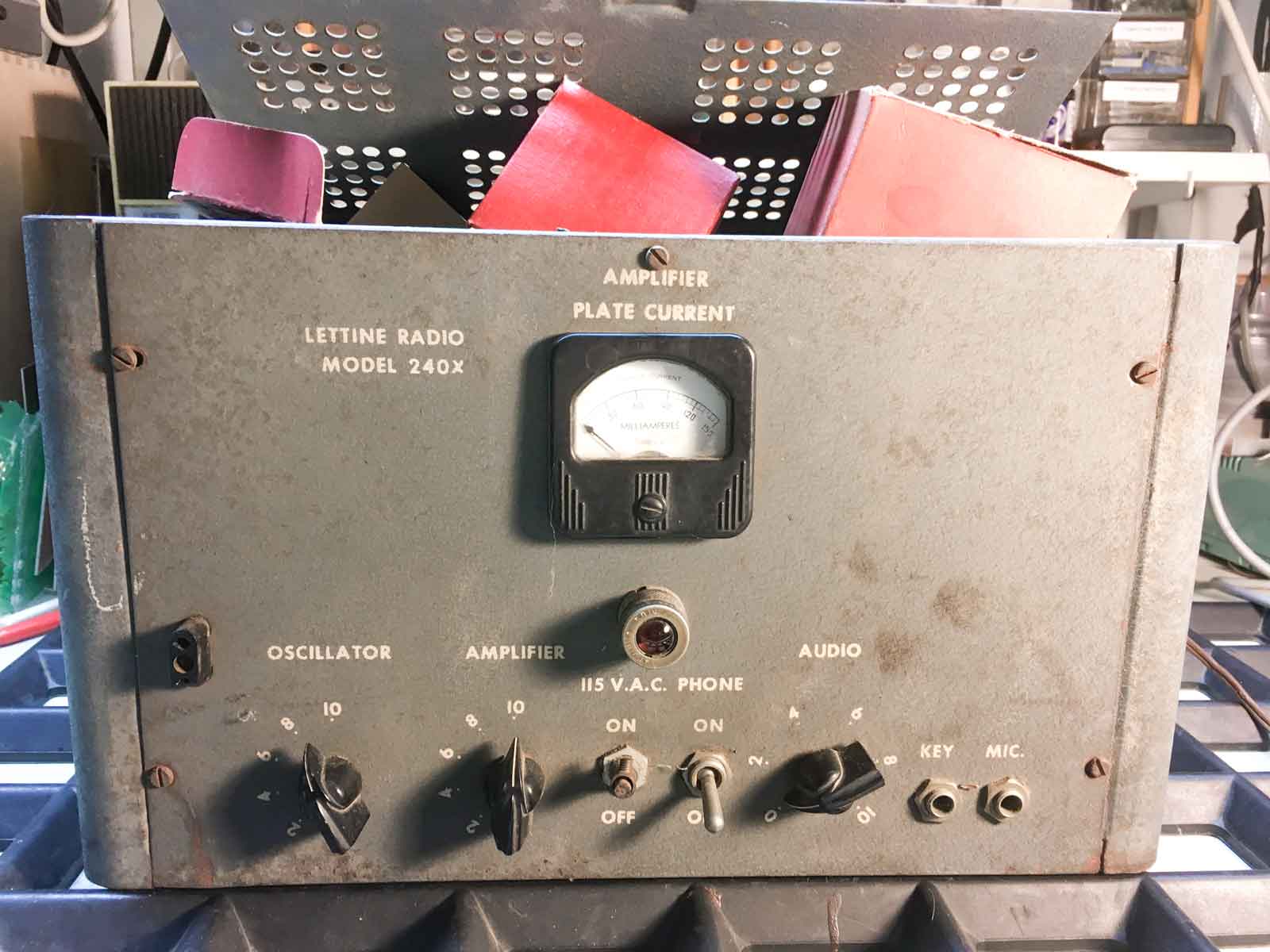

Dit is hem, volgestouwd met doosjes met spoelen. Ook dit apparaat behoeft enige aandacht.

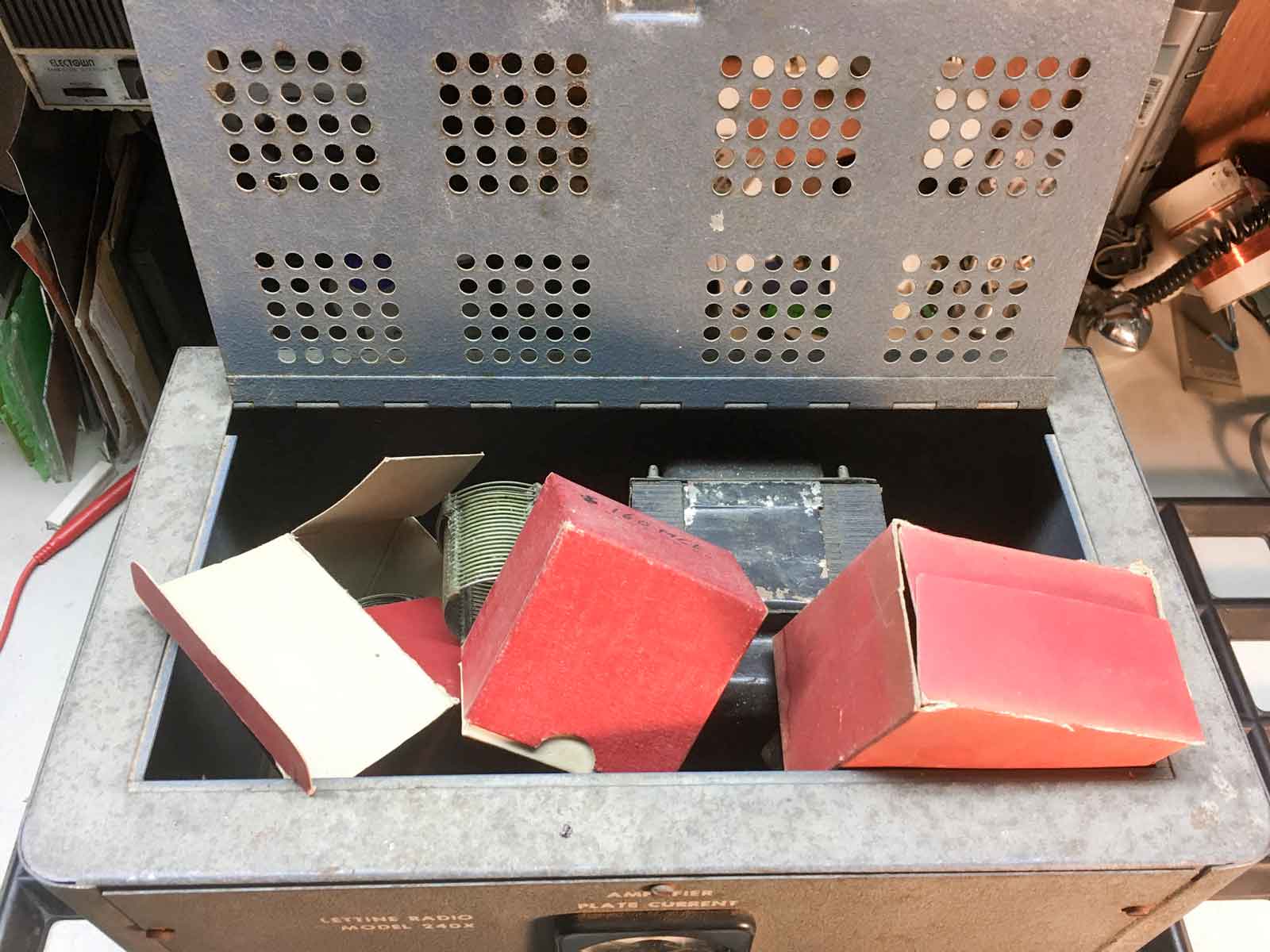

Nogmaals een blik op de inhoud.

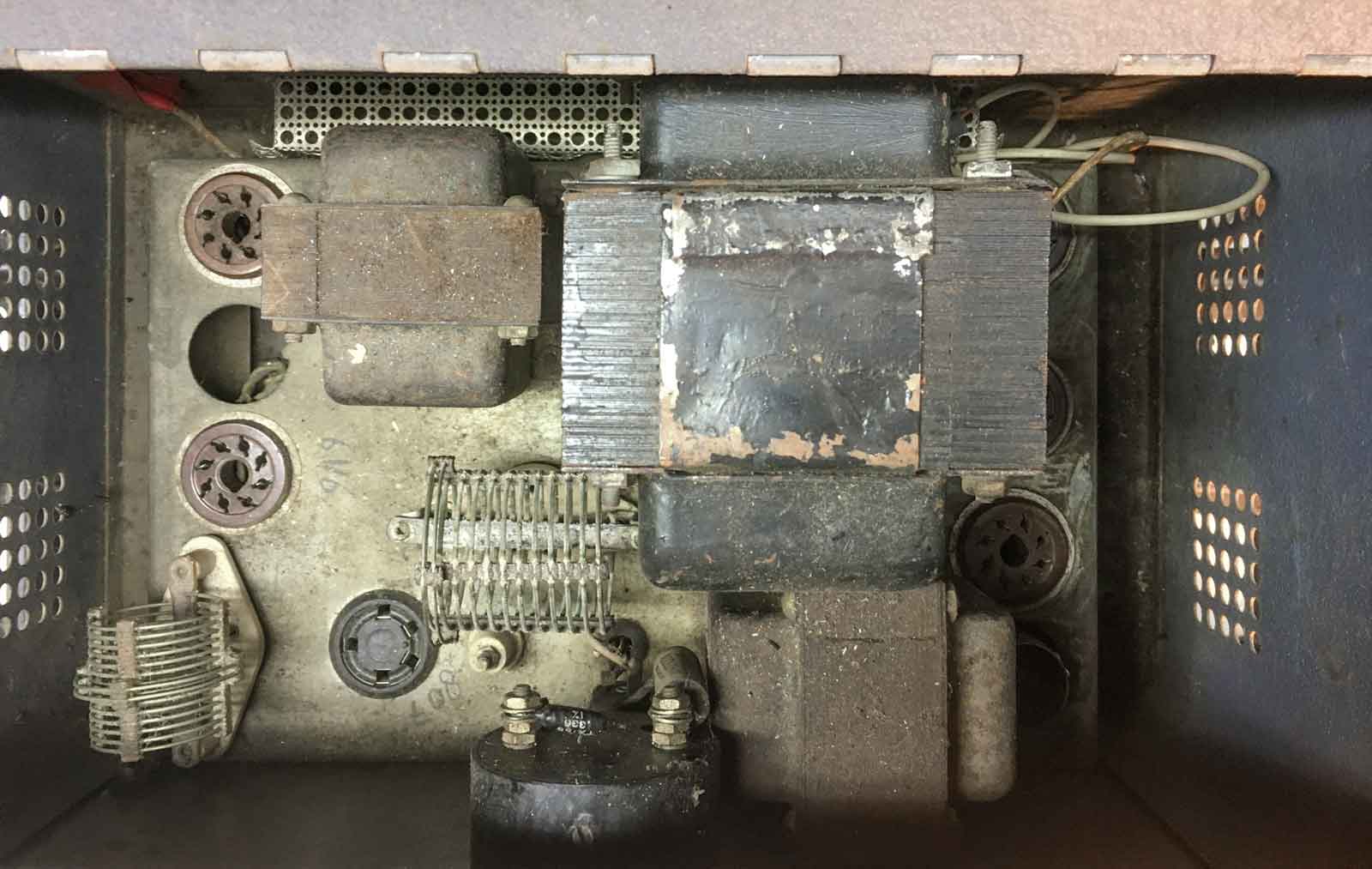

Dit is dus het echte binnenwerk, links boven smoorspoel van de voeding, dan rechts daarvan de voedingstrafo, input 110 Volt, dat is dan weer wat lastig. Onder is nog de modulatietrafo te zien. Een spoelset voor de 40 meterband is geplaatst.

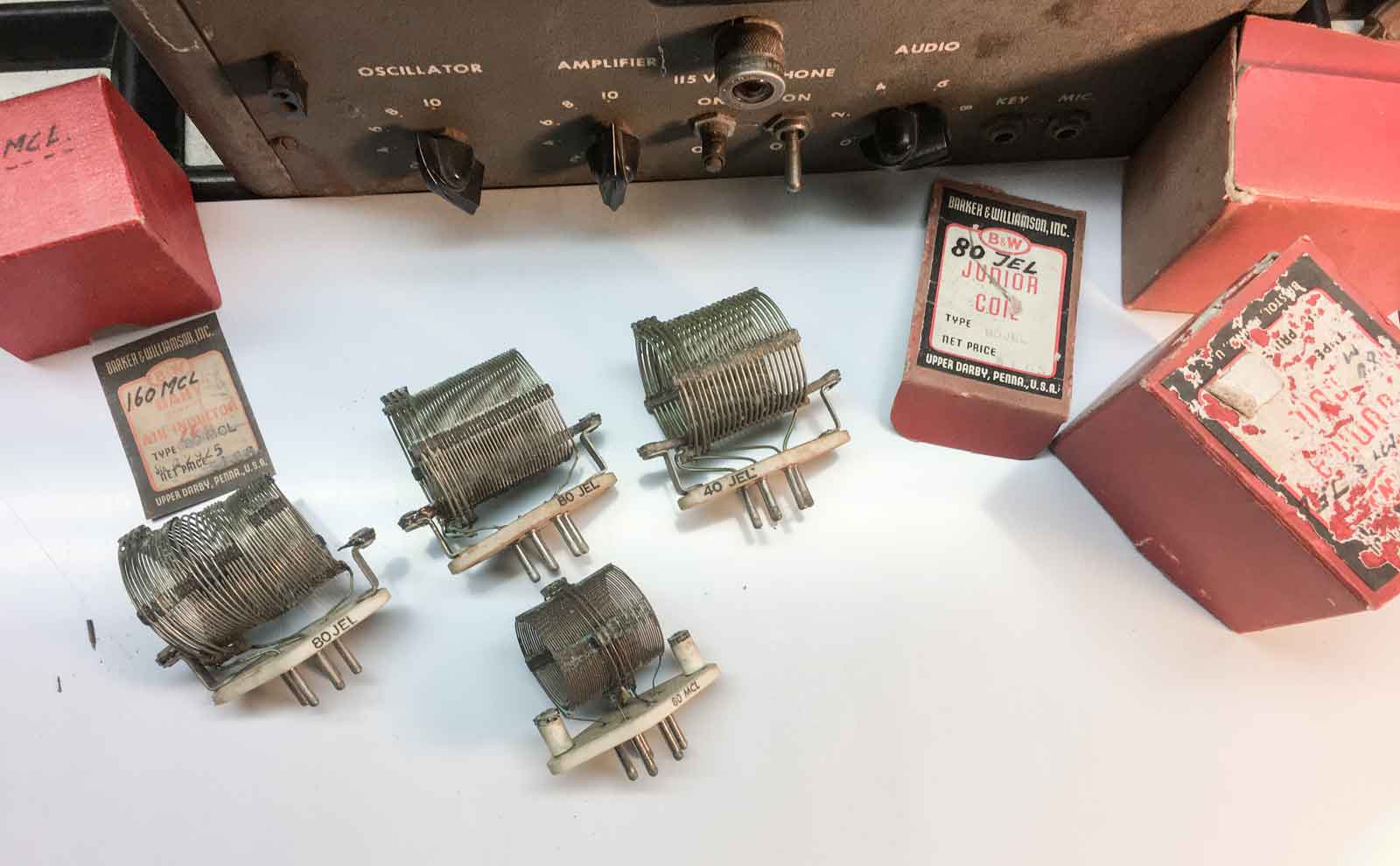

De spoelen, sommige zijn wat gehavend. De lijm is afgebrokkeld en de bevestiging zijn afgeknapt. Dat wordt ook nog een aardig karwei.

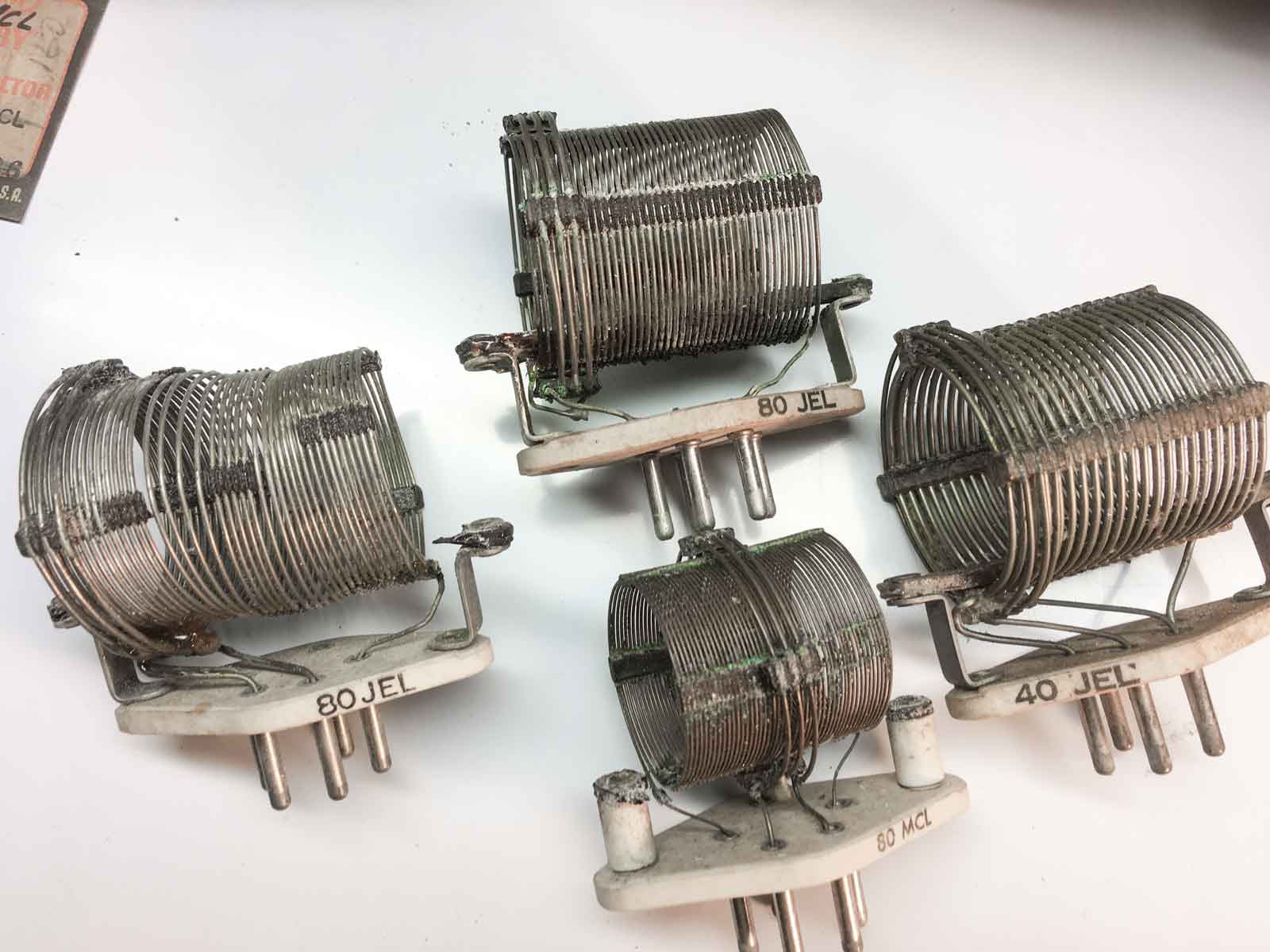

Het linker exemplaar is er het slechtst aan toe. Met de anderen is het iets beter gesteld.

Hier wacht mij een mooi stukje werk, maar misschien ook een heel leuk zendertje om op het zondagse SRS-AM-net uit te komen.
