Aangezien mijn van der Heem-voeding niet het eeuwige leven heeft moet er wat nieuws worden bedacht. Een voeding die ca. 0 tot 400 Volt bij een max. stroom van 200 mA moet leveren. Moet ook gestabiliseerd zijn, dus met terugkoppeling.
Omdat ik de kast niet al te groot wil hebben, viel de keuze op een regeling met halfgeleiders. Bij BACO had ik onlangs al wat power Fets gehaald, iets met 800 Volt bij 16 Amp, dus die moet het wel aankunnen. Sturing met een BUX84. De eerste experimenten hebben inmiddels plaats gevonden. Hierbij word ik gesteund door de heren Mans Veldman en Hans Dekker, die beide veel verstand hebben van voedingen en van nog veel meer.
Na vele mislukte experimenten is eindelijk een goede regelbare voeding ontworpen en in elkaar gezet, zie "0 - 350 Volt regelbare voeding"

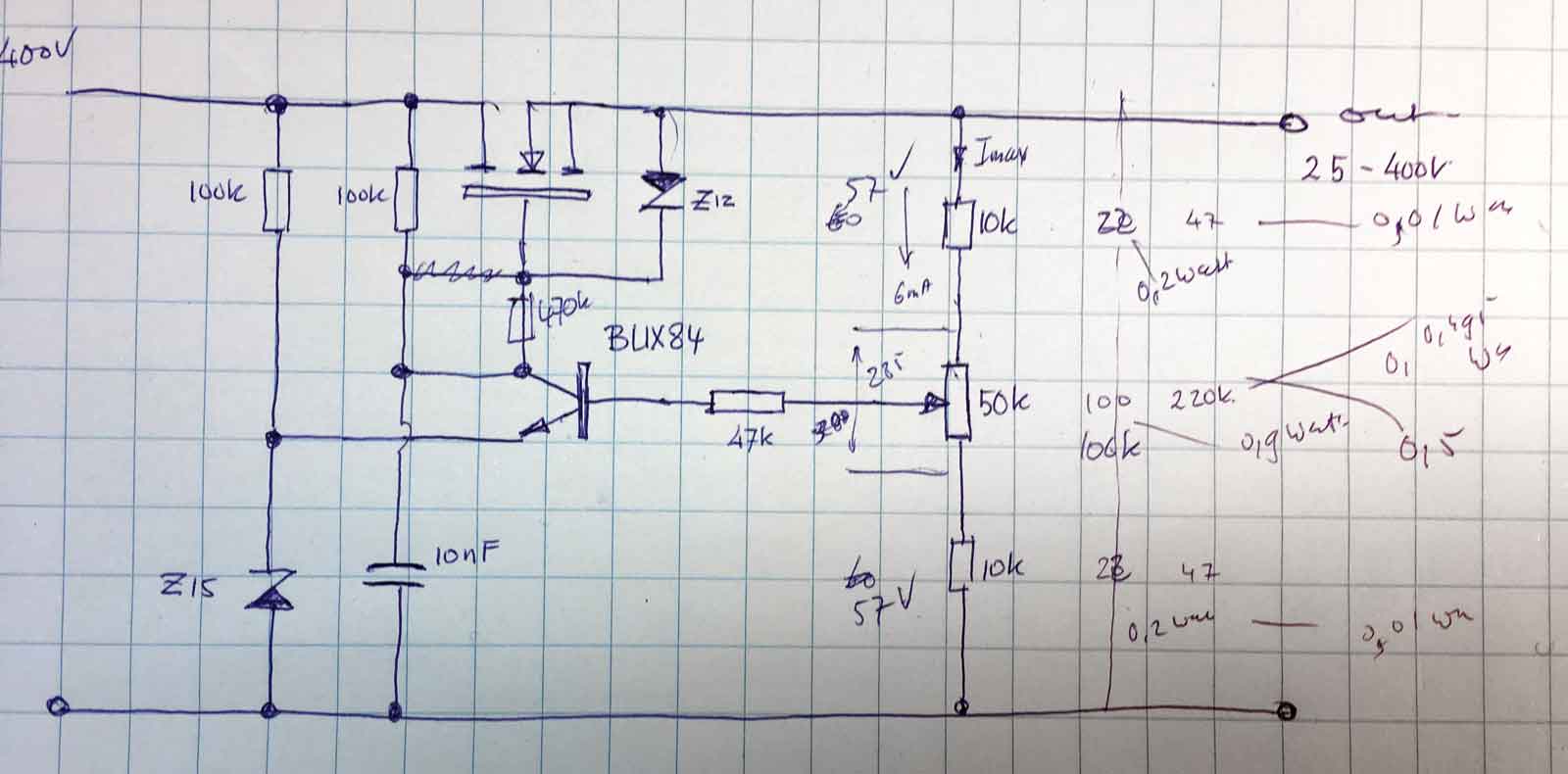

Het eerste ontwerp, er zijn al twee potmeters in rook opgegaan, de stroom door de spanningsdeler is nog veel te groot.

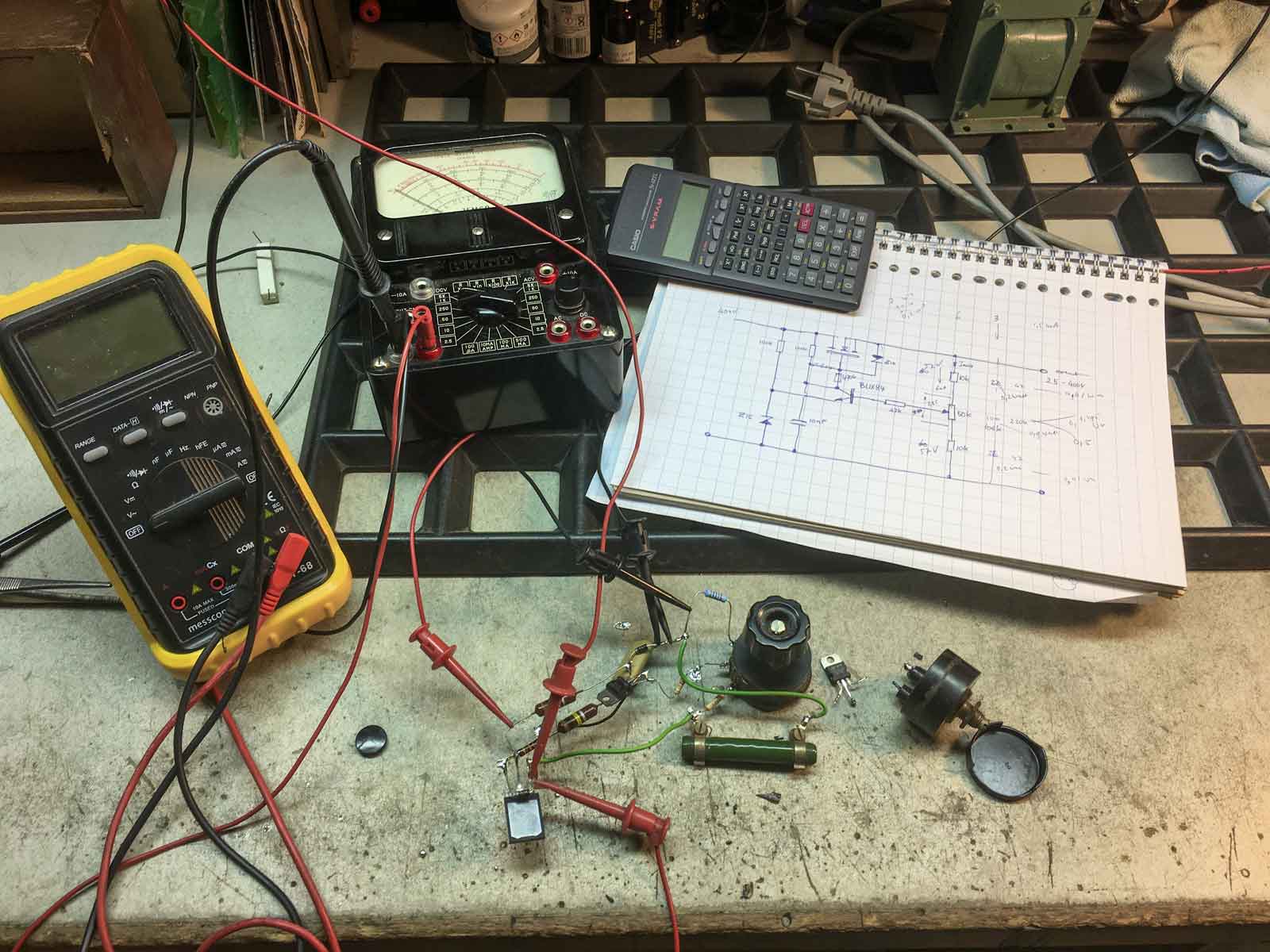

De complete testopstelling, van één potmeter is de achterkap verwijderd om te kijken of de koolbaan nog aanwezig is......

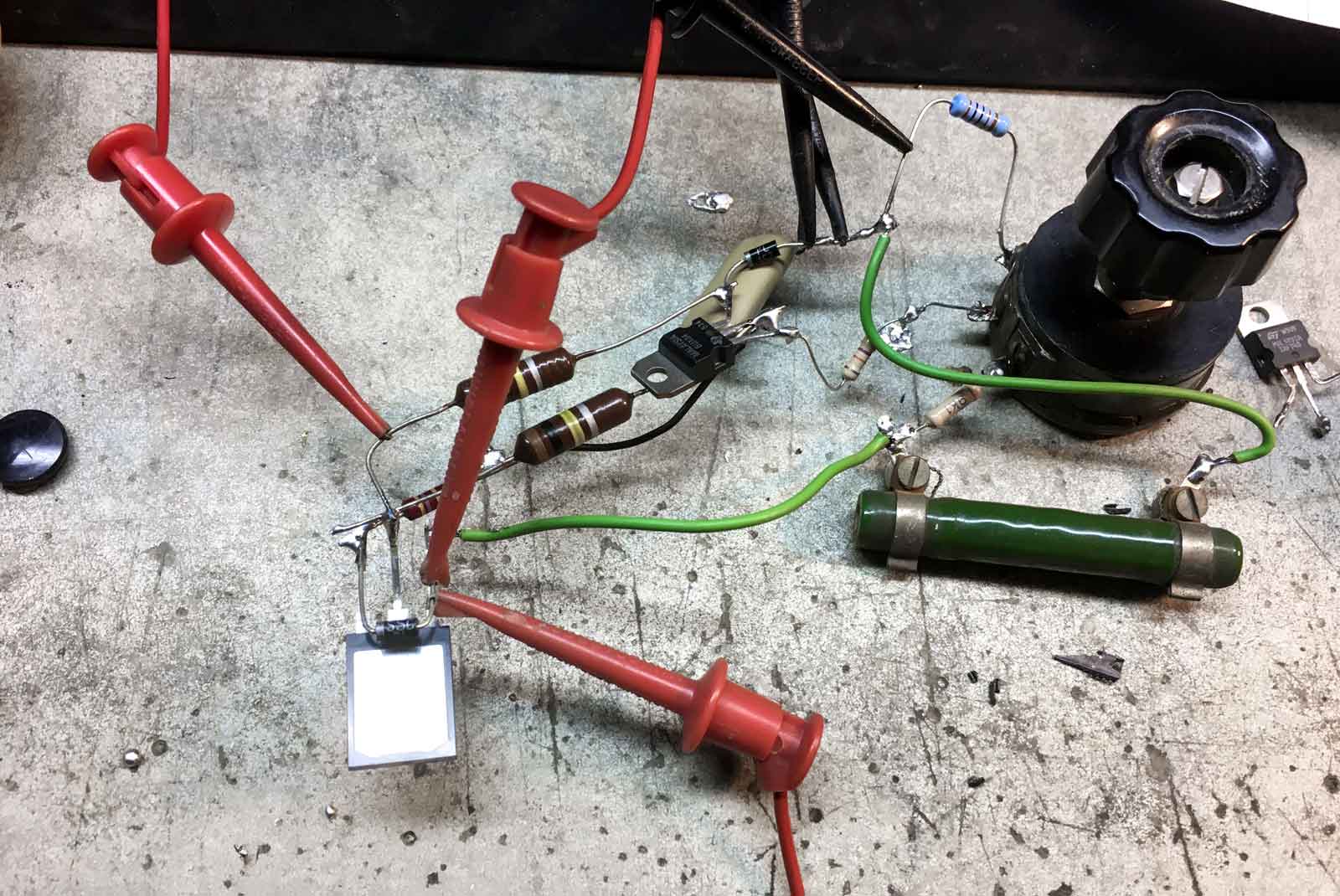

De schakeling zelf stelt niets voor en is in vergelijking met een buizenstabilisator veel kleiner, niet mooier!!
Dit heeft uiteindelijk geresulteerd in een prima voeding die na aanvankelijk wat problemen met kortsluitingen had tegenwoordig uitermate goed werkt.
Voor een uitgebreide beschrijving zie VOEDING.
