Aangezien Martin, PE1BIW, altijd met een loeihard signaal in Goor binnenkomt, prachtig gemoduleerd in AM op 3705 kHz en mijn test-uitzendingen met de ART-13 beoordeelt, ben ik er over na gaan daan denken om ook eens iets met de Russische GU-50 te gaan doen. Dat is namelijk de buis die Martin gebruikt en die over een naar buiten uitgevoerd remrooster beschikt zodat je hem daar mooi mee kunt moduleren. Hoewel het rendement bij remroostermodulatie wel een stuk minder is dan bij anode-schermrooster-modulatie, zijn de voordelen van het moduleren in het remrooster groot. Niet voor niets dat veel Engelse WW2 apparatuur op deze wijze werd gemoduleerd. Je hebt geen gigantische LF-versterkers nodig en de instellingen zijn lang niet zo kritisch als bij scherm-rooster of signaal-rooster-modulatie.
Je bouwt een eindversterker met een geschikte buis, stuurt hem vol uit met remrooster op 0 volt en meet het uitgangsvermogen. Dan voer je een negatieve spanning aan op het remrooster die zo groot is dat het vermogen gehalveerd wordt. Met deze instelling ga je dat rooster met een klein versterkertje moduleren, kijkt op de scoop of het niet te gek gaat en je hebt een juweeltje van een AM-zendertje.
Deze zender wordt dus met twee GU-50's uitgerust die parallel staan. Dan moet het mogelijk zijn er nog een wattje of vijftig uit te krijgen. Binnenkort ga ik hier verder over nadenken, eerst nog wat onderdelen verzamelen.
In dit soort doosjes werden mijn GU-50's door een Duitse leverancier geleverd, ze zijn van de beroemde Russische fabriek "3NEKTPOHHAR" de Russische Philips in de plaats "^AMNA", het Russische Eindhoven zullen we maar zeggen. Zo komt nepnieuws dus tot stand.......
Een correctie afkomstig van mijn oude klasgenoot Joop Alders, een citaat uit zijn mail aan mij:
Bij toeval trof ik op jouw site de "projecten" aan, zo zal ik ze maar noemen.
Bij project 1 zag ik de russische teksten staan.
Op de eerste foto staat toch echt, vertaald naar ons alphabet:
"Elektronnaja" en daaronder "Lampa", ( ofwel Электронная = Electronisch en лампа = Lamp.)
Dan het plaatje daar meteen onder : "Sdelano in SSSR" steeds vertaald naar ons alphabet.
Dit laatste betekent "te koop in de USSR".
Hartelijke groet,
Joop,
P.S.,
Ja, dat heb je als je ruim 40 jaar geleden Russisch hebt gestudeerd.
Dit, omdat ik toen een
fanatiek schaker was en Russische schaakboeken spotgoedkoop waren in die tijd. .
Joop.
( NB. "Te koop" is waarschijnlijk "Gemaakt" in de USSR. met de Google vertaler bekeken.)
Dat CCCP is nog wel te begrijpen. De blauwe tekst is dus GU-50.
Deze buis is een exacte kopie van de Duitse Wehrmacht-buis uit de tweede wereldoorlog LS-50, een robuuste eindpenthode.

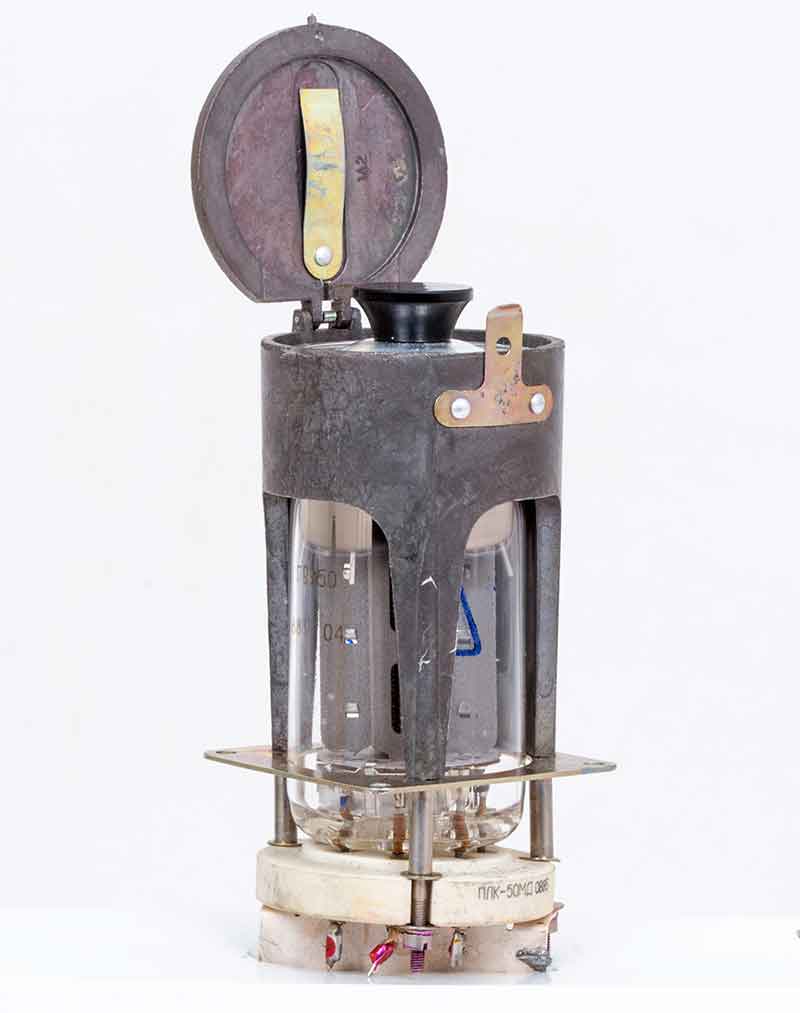

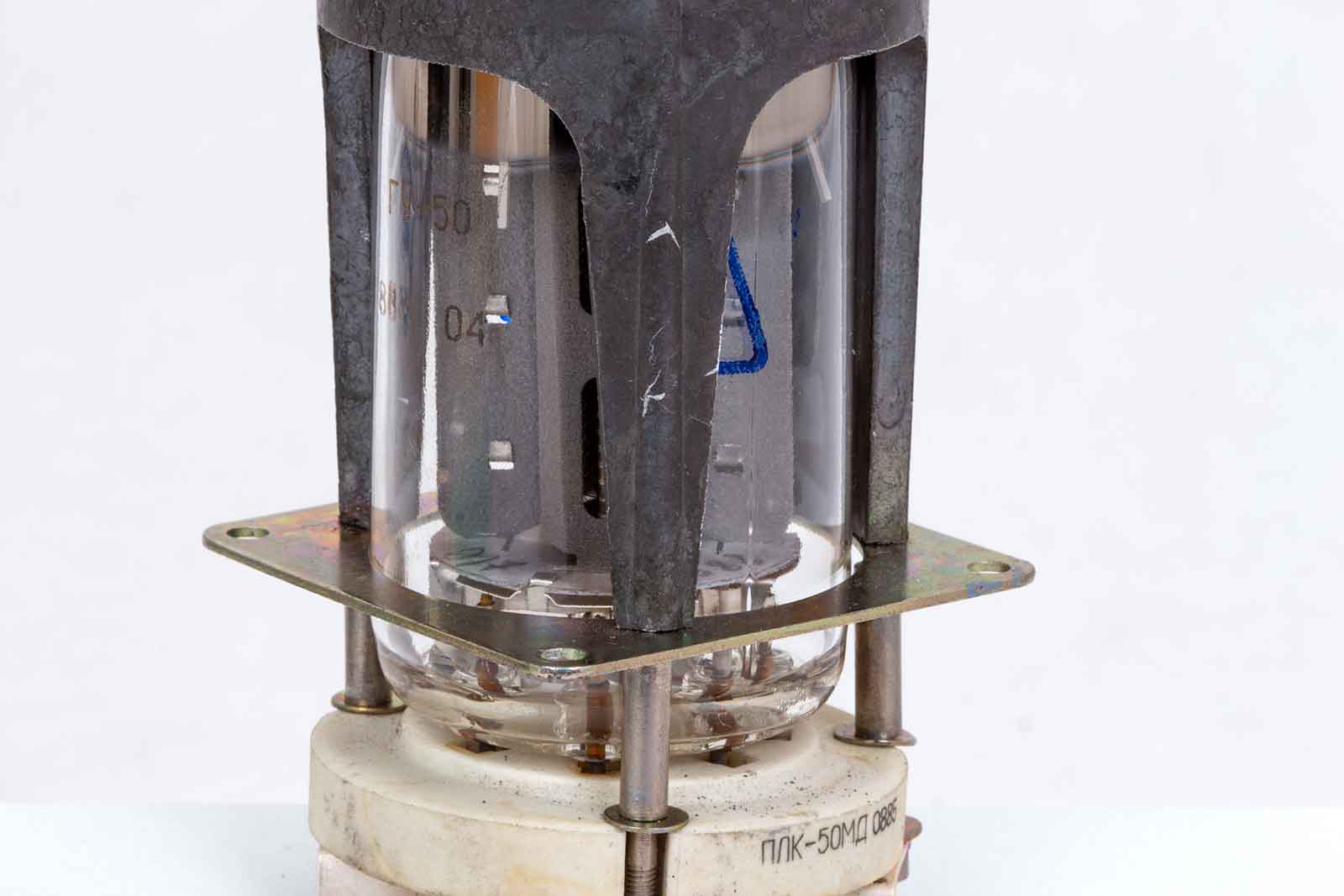

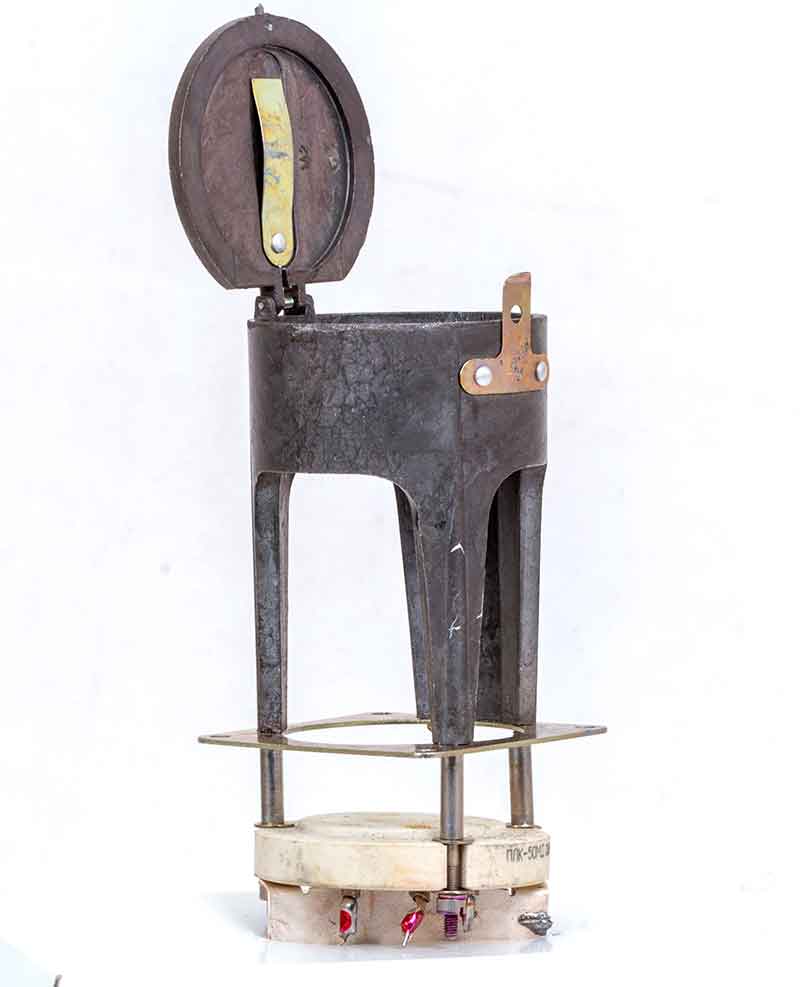

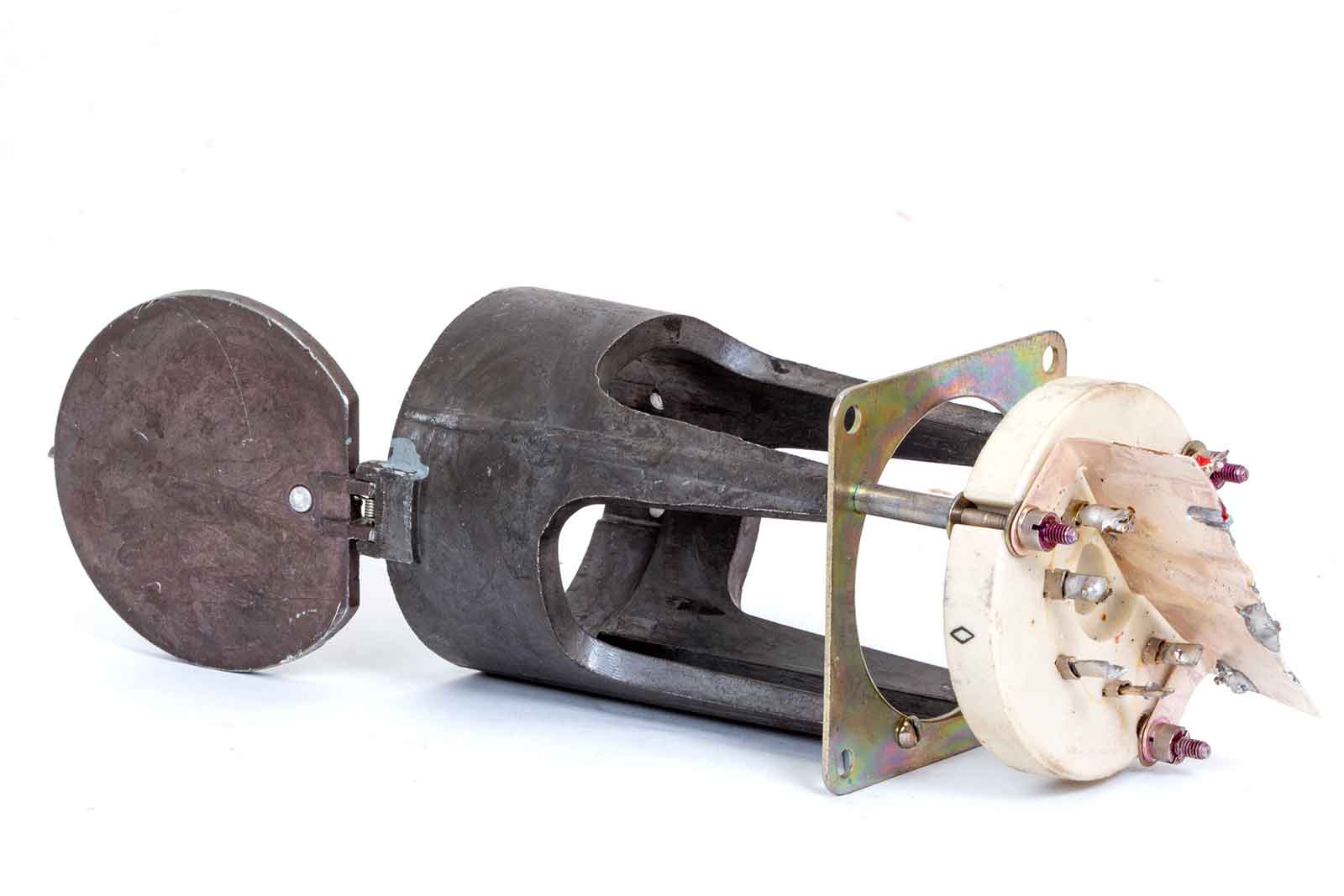

Dit is de speciale buisvoet voor de buis. Het schotje dient voor de afscherming van anode- en signaalrooster-aansluitingen.
Ook dit zal wel nagemaakt zijn naar Duits voobeeld, want het lijkt met die klep precies op een Duitse bierkruik.

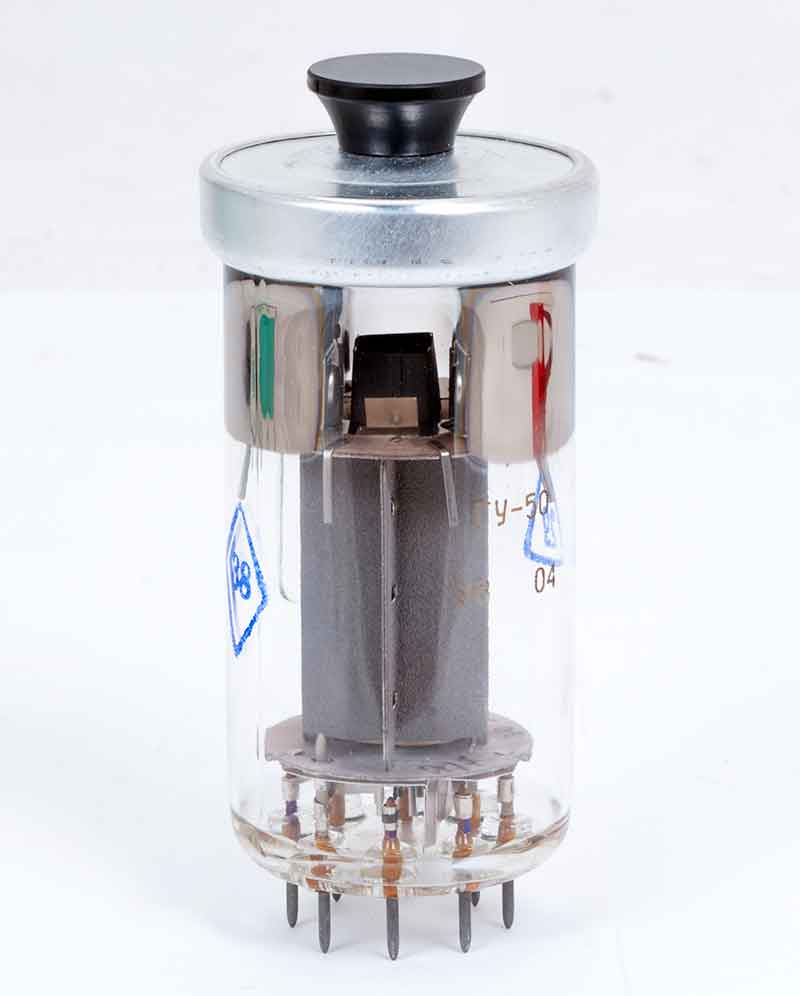

Op de top van de buis zit het beroemde trek-knopje dat je op veel Duitse Wehrmachbuizen vindt.
Om de deksel te sluiten moet de knop verwijderd worden.

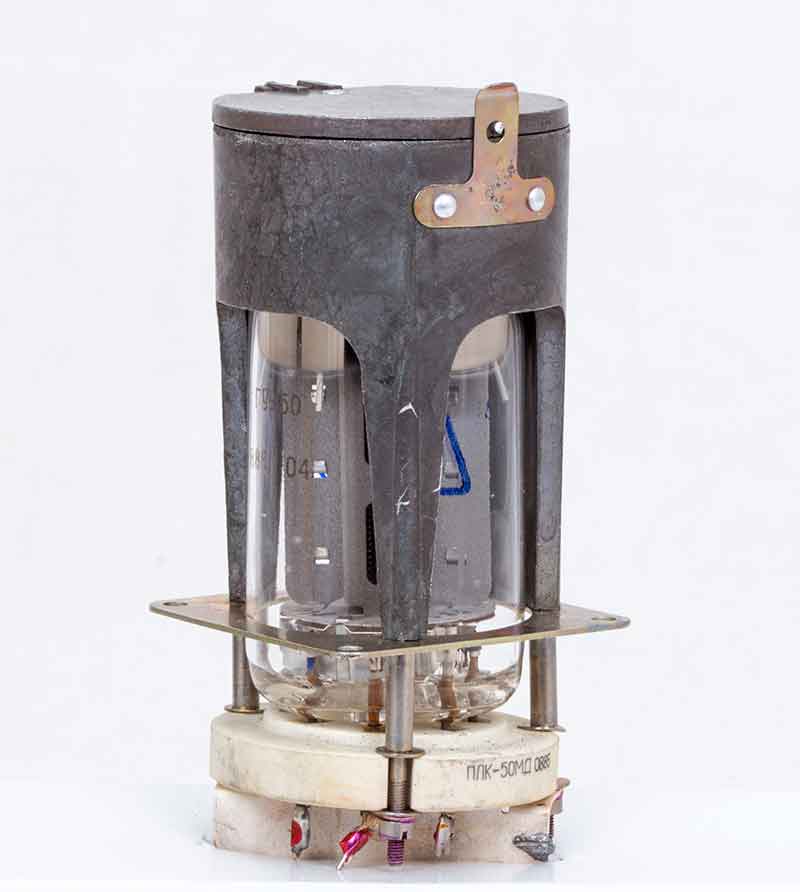

De buisvoet wordt wat verzonken in het chassis gemonteerd.
Uiteindelijk is de zender met één GU-50 ontworpen, het resultaat staat HIER.
