Op een rommelmarkt kwam ik twee buizendoosjes van de WS-19 tegen.
De inhoud van één der doosjes bestond echter niet uit een verzameling buizen, maar uit een zelfgebouwde reflex-ontvanger met één buis en één kring.
Na het aansluiten van de voedingsspanning klonk er heel hard een Duitse zender uit de hoofdtelefoon.

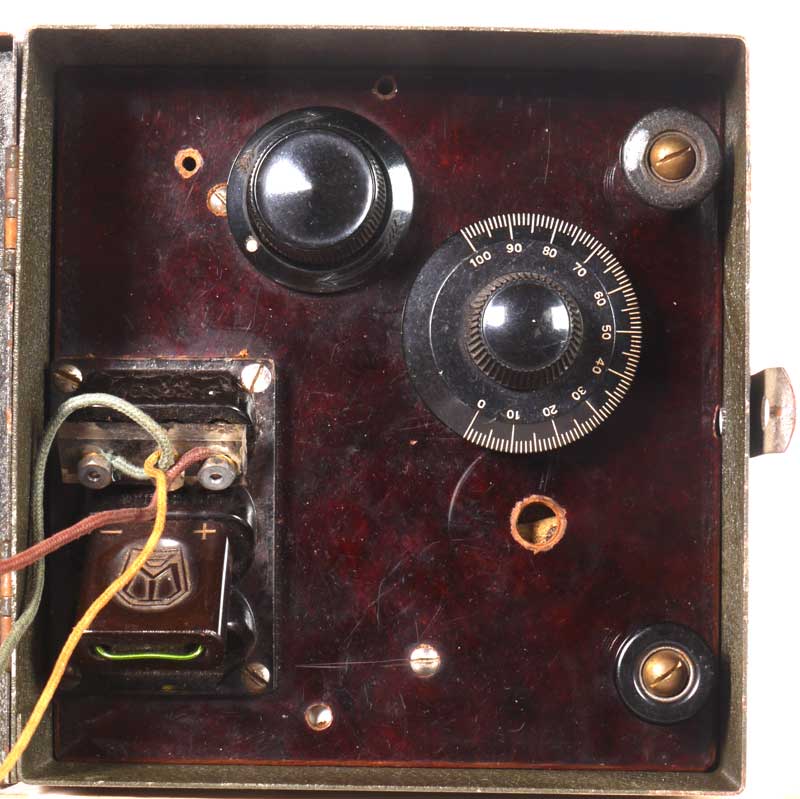

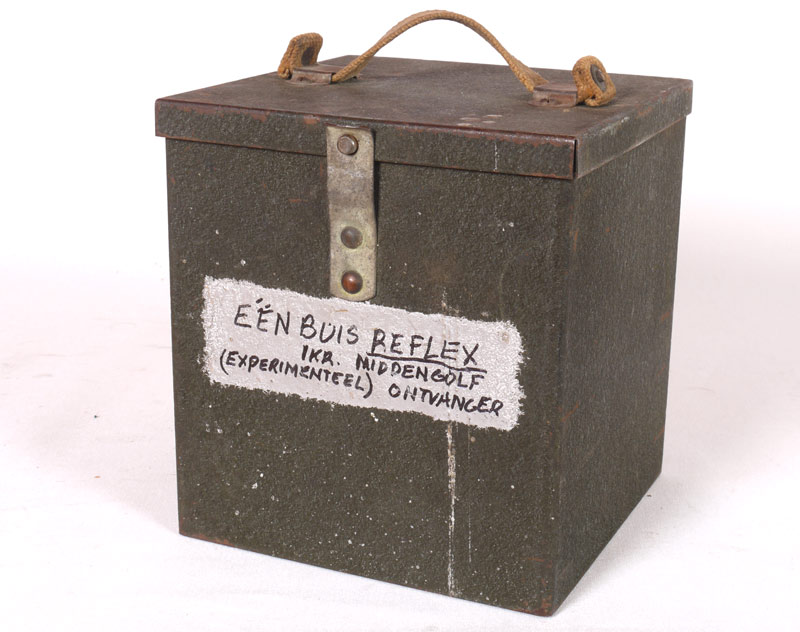

Dit is het buizenkistje.

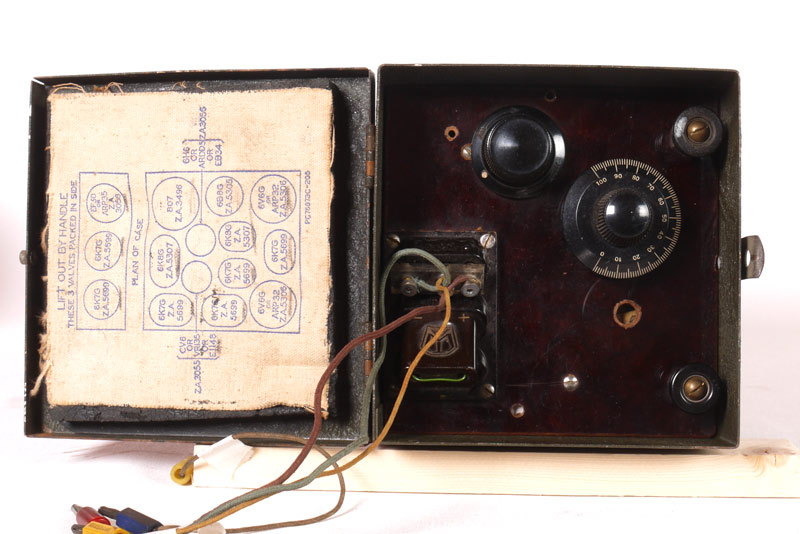

Met geopend deksel en voedingsdraden.
Dit had er dus in moeten zitten......
En dit zit er in...

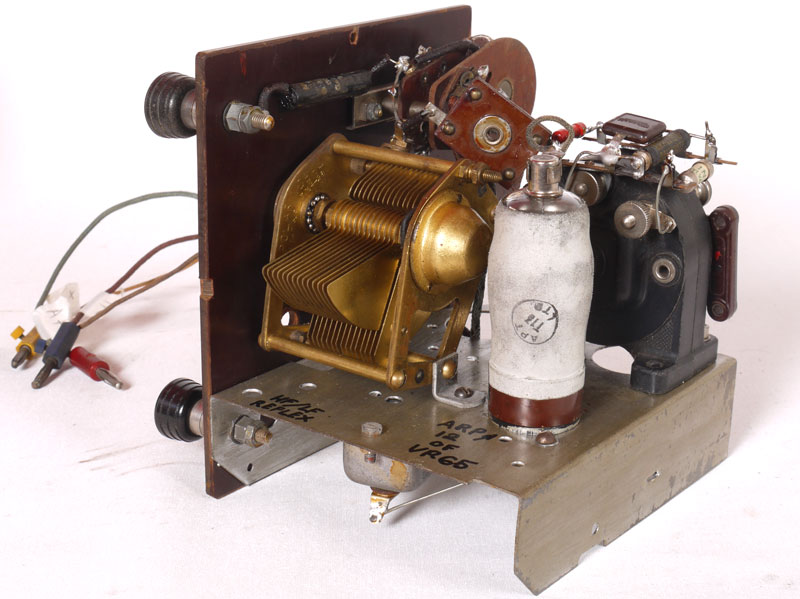

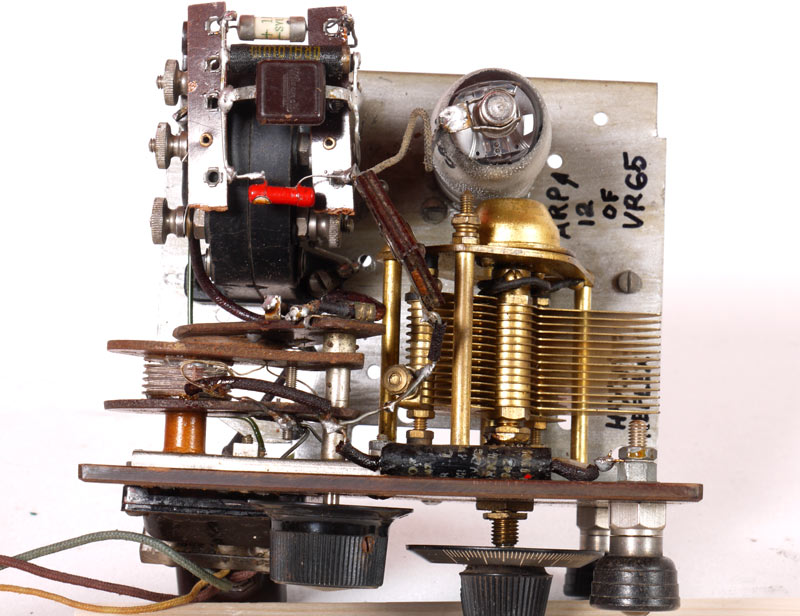

Bovenaanzicht met links de afstemkring en rechts de afstemcondensator. De hier gebruikte buis is een VR65.
Rechts de LF-transformator.

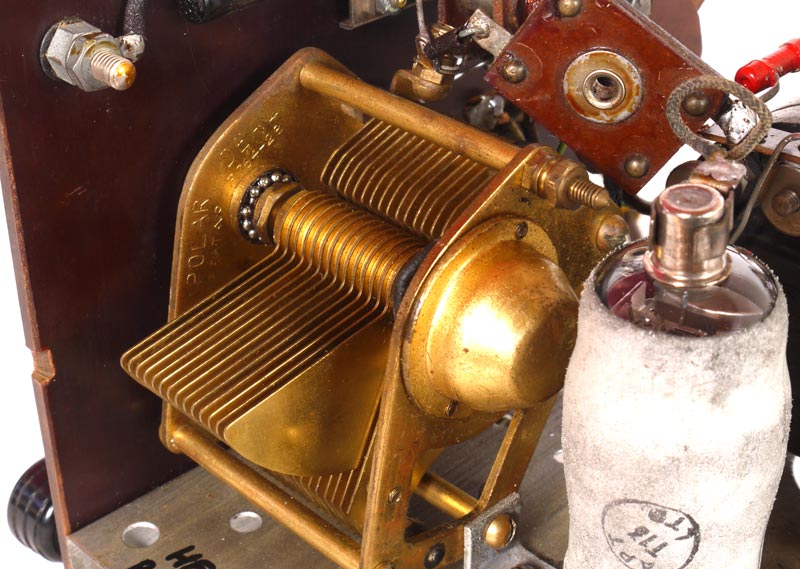

Eenafstemcondensator met kogellagers !!

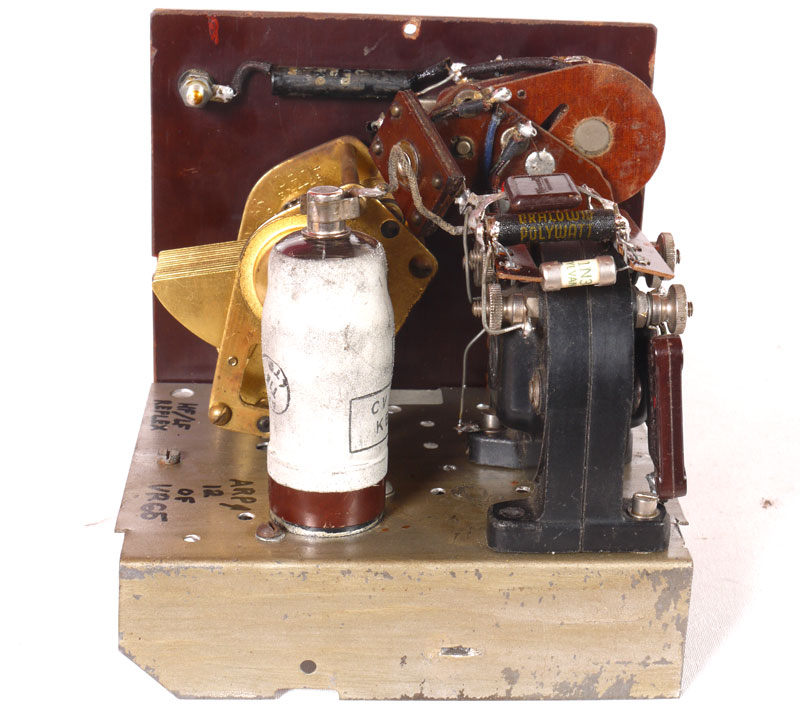

De achterkant met de diode 1N34 op de LF-trafo.

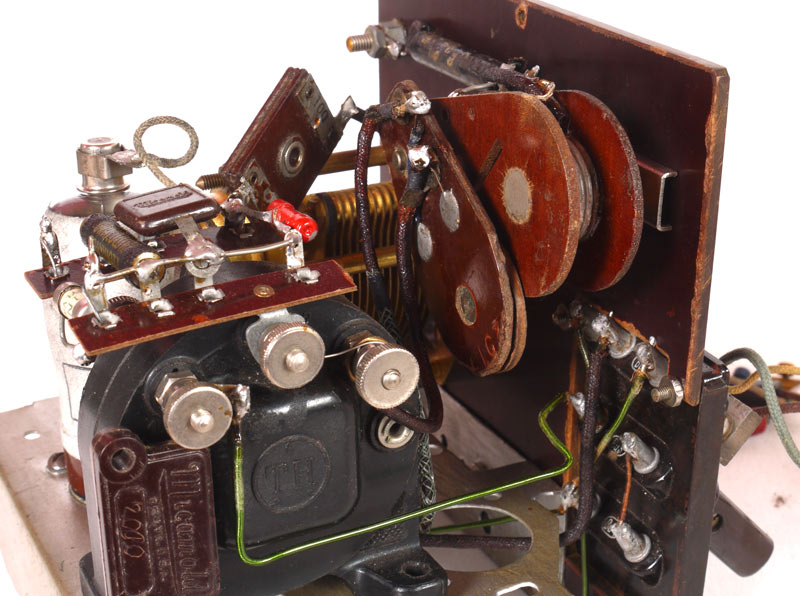

Rechts boven de afstemkring met regelbare terugkoppeling.

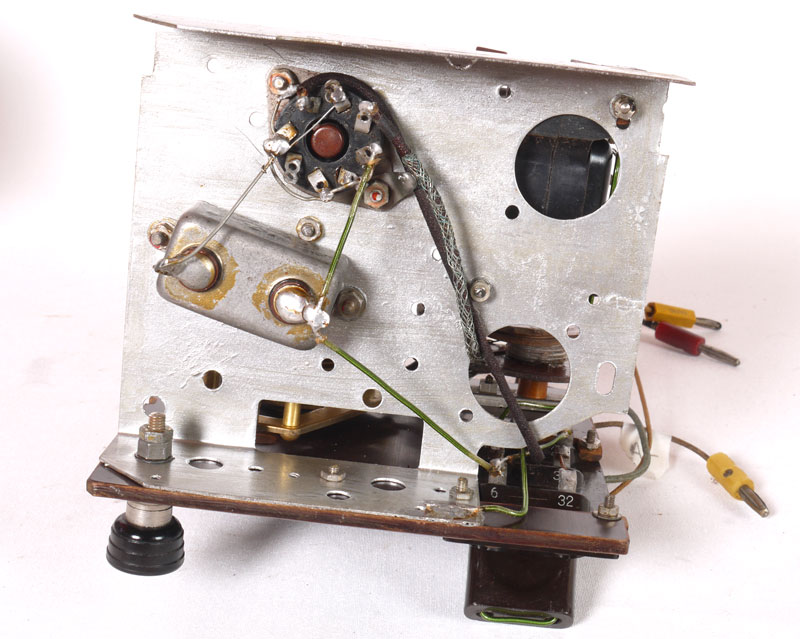

De onderkant ziet er minder spannend uit, de meeste componenten bevinden zich aan de bovenkant.
Het aansluitblokje komt uit een oude Duitse legerset terwijl de aansluitknop (links) van een Engelse set komt.

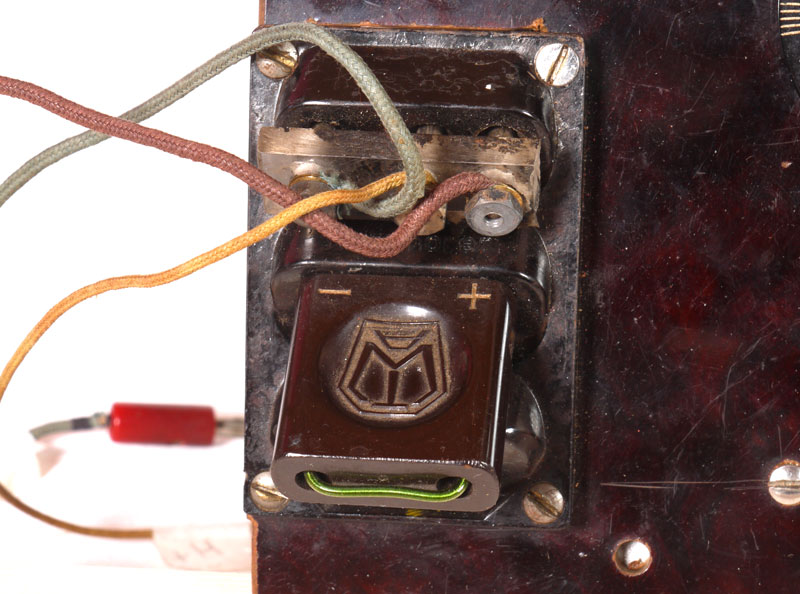

Het aansluitblok aan de voorkant. Het kortsluitbrugje kan weggenomen worden en op de vrijgekomen bussen kan een tweede hoogohmige hoofdtelefoon
worden aangesloten.

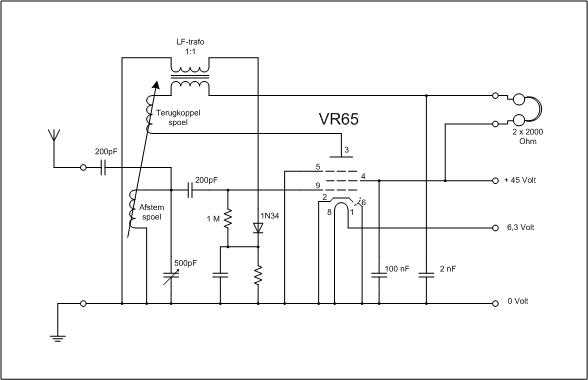

Het schema.
