De "Prefab-radio" van de firma Valkenberg

Bij het doorzoeken van een stapeltje nieuw verworven documenten ontdekte ik deze bouwbeschrijving.
Normaal gesproken begin ik altijd met het fotograferen van het toestel, maar ja, ik heb hem niet. Dat weerhield mij er toch niet
van de documentatie te publiceren in de hoop dat iemand plaatjes heeft van dit apparaat..............

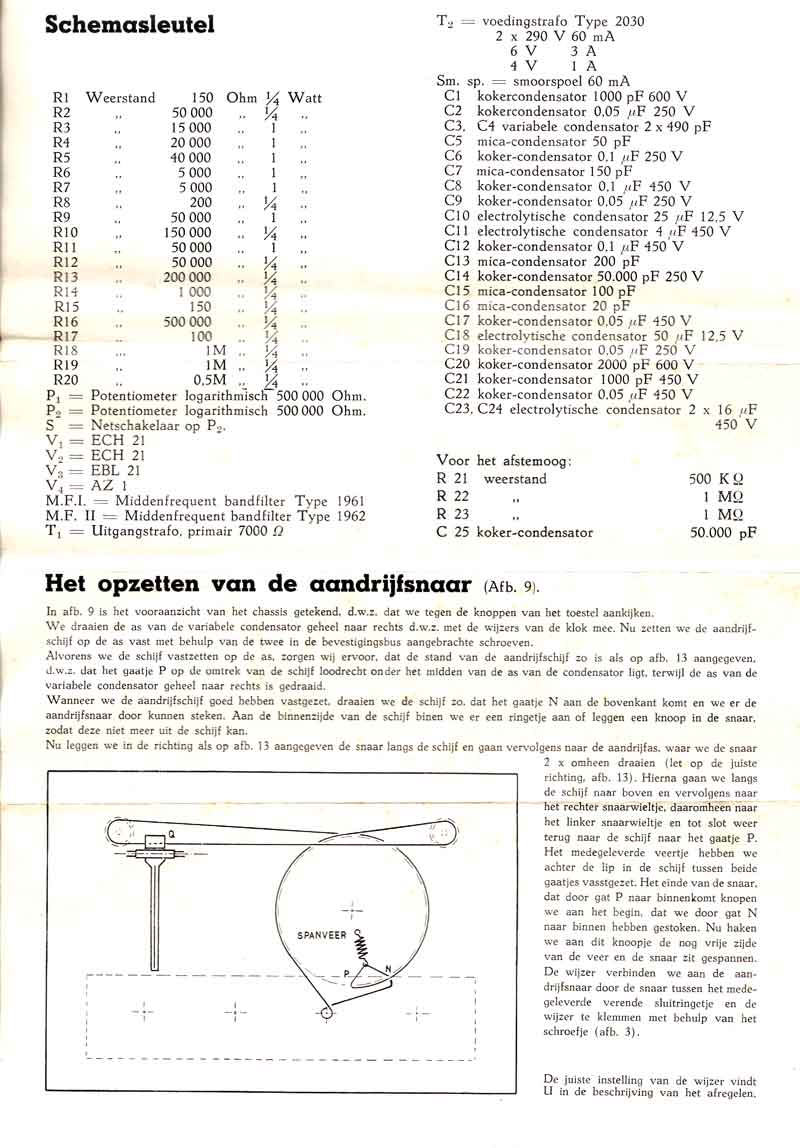

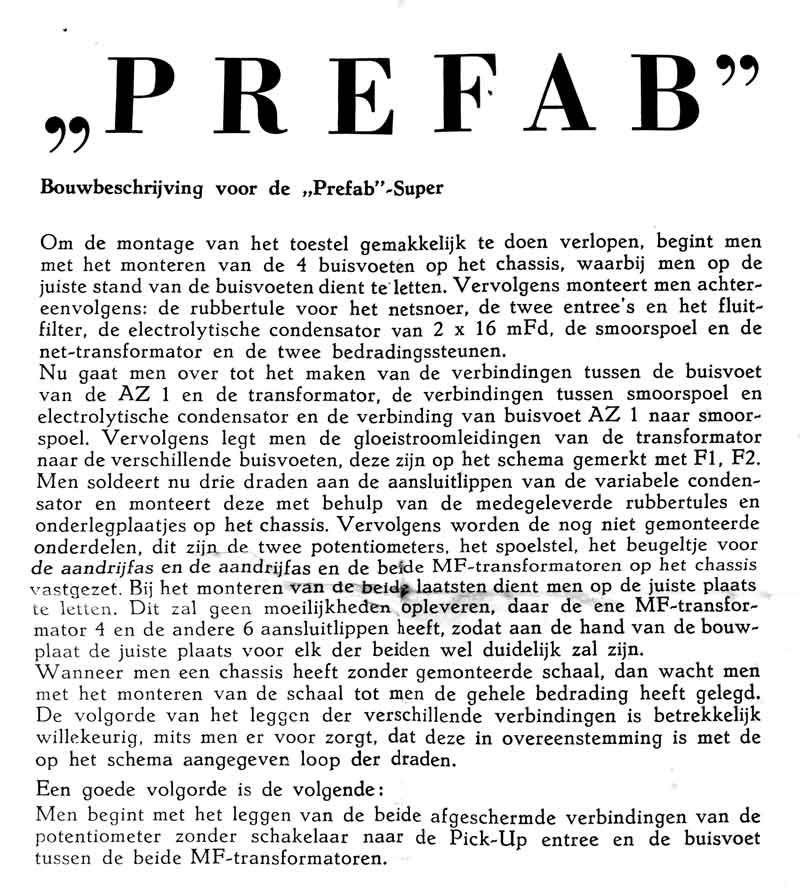

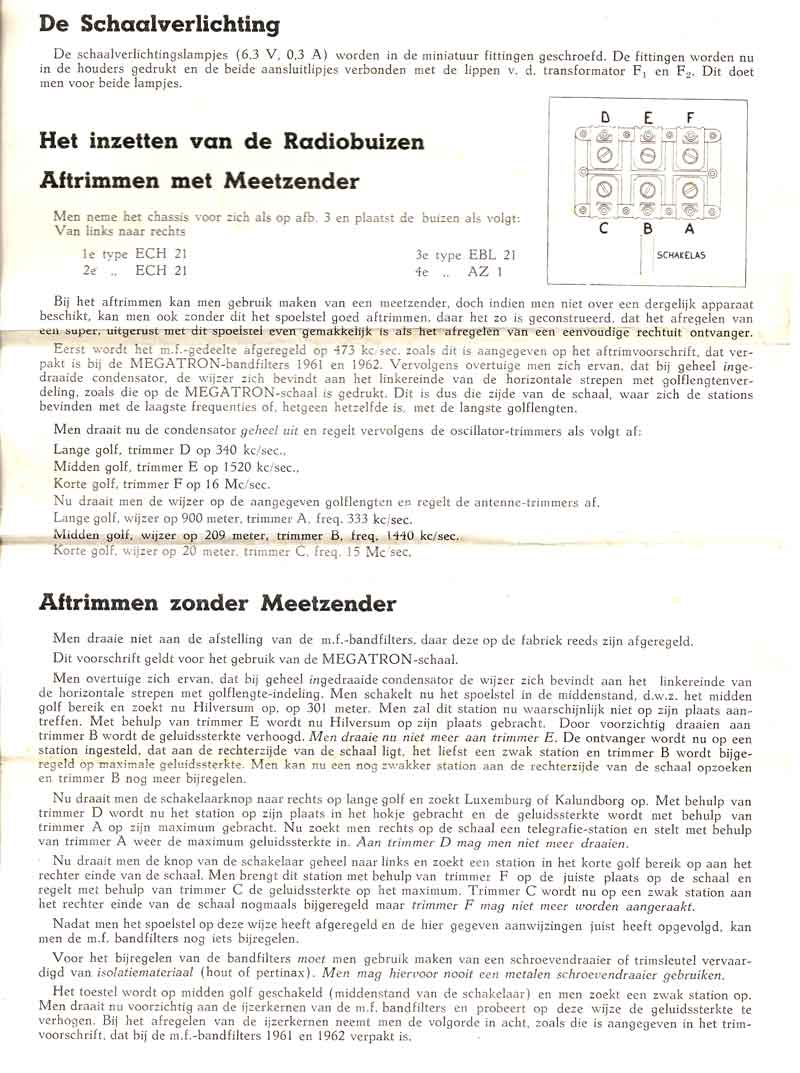

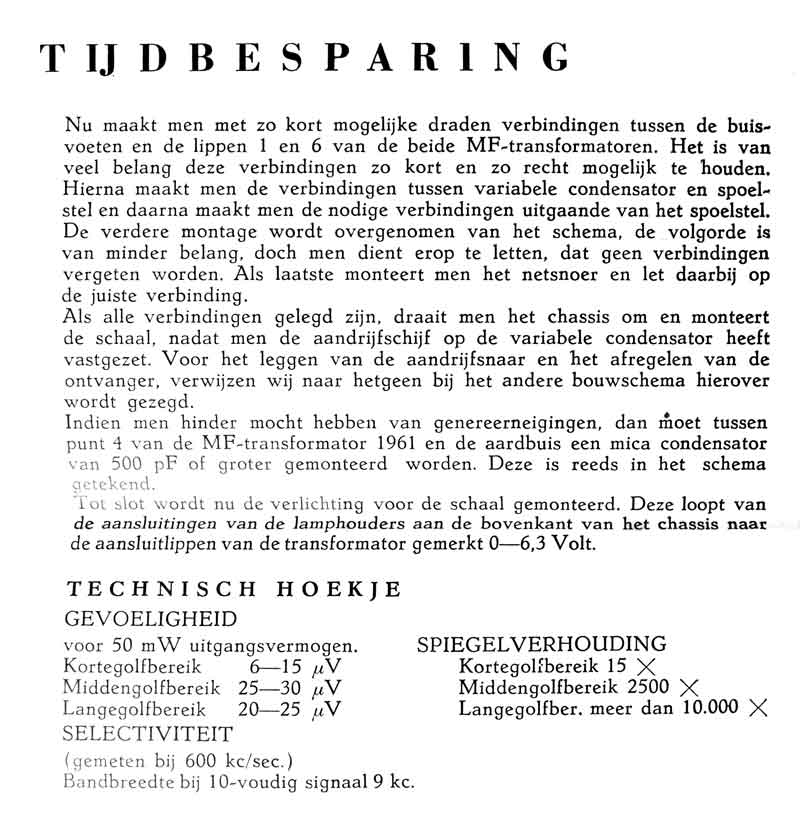

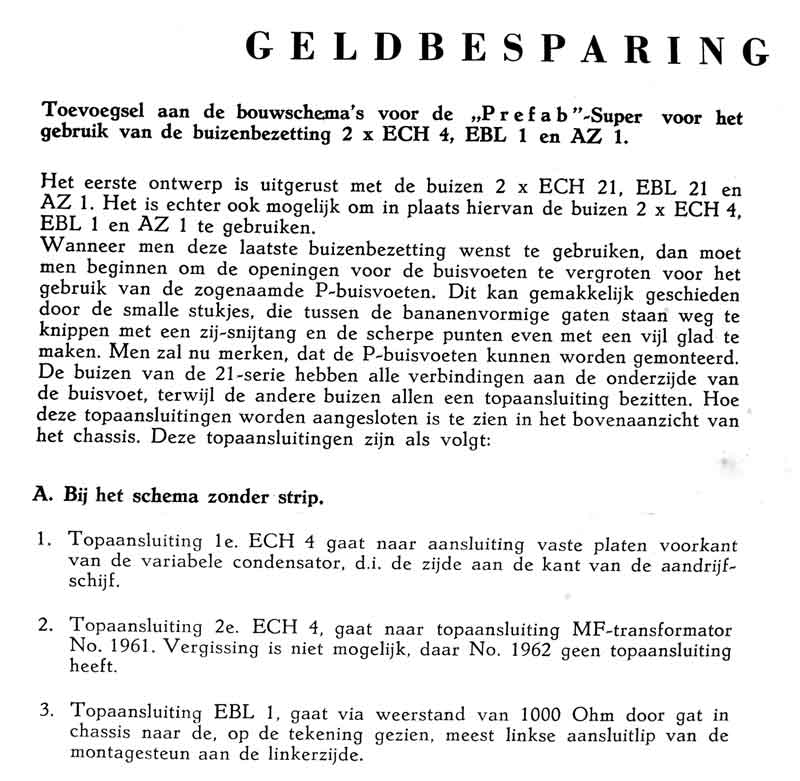

Dit zijn de beschrijvingen van het toestel.

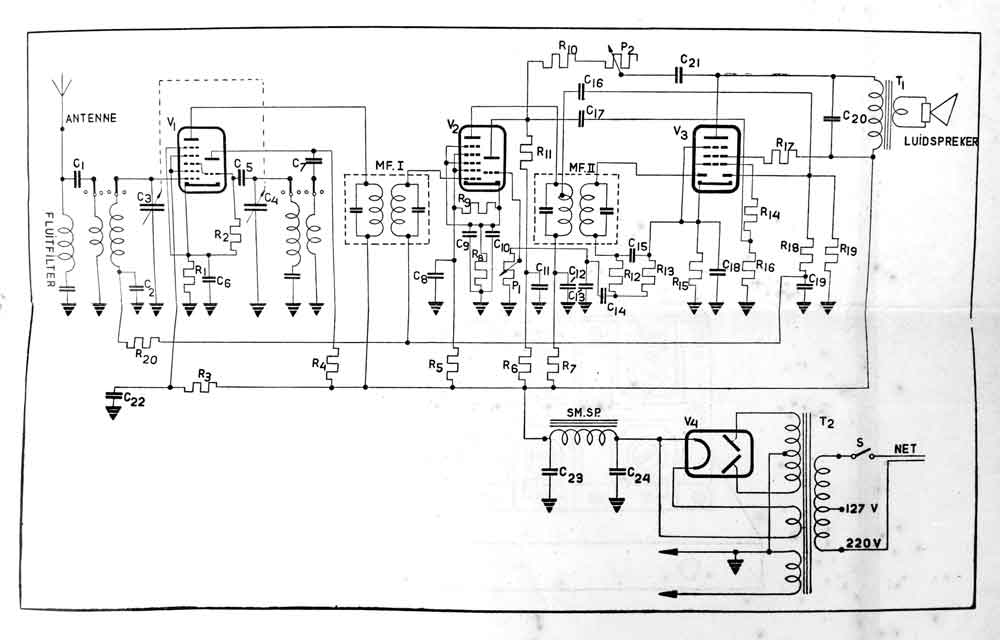

Het schema.

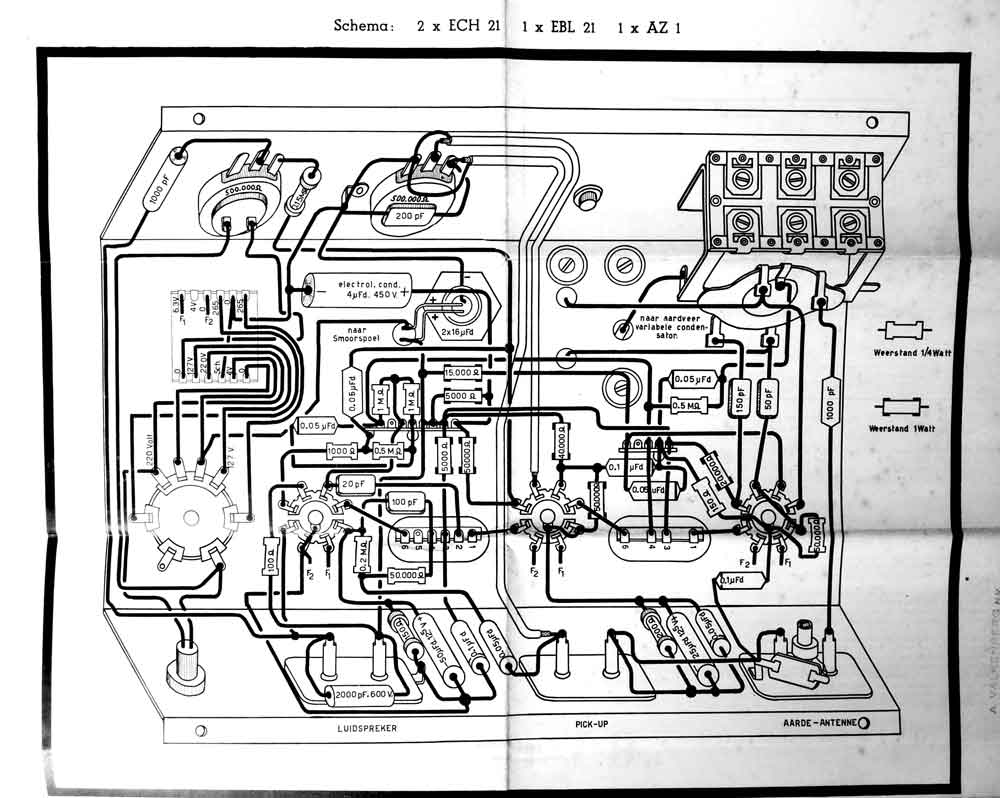

De bedrading.

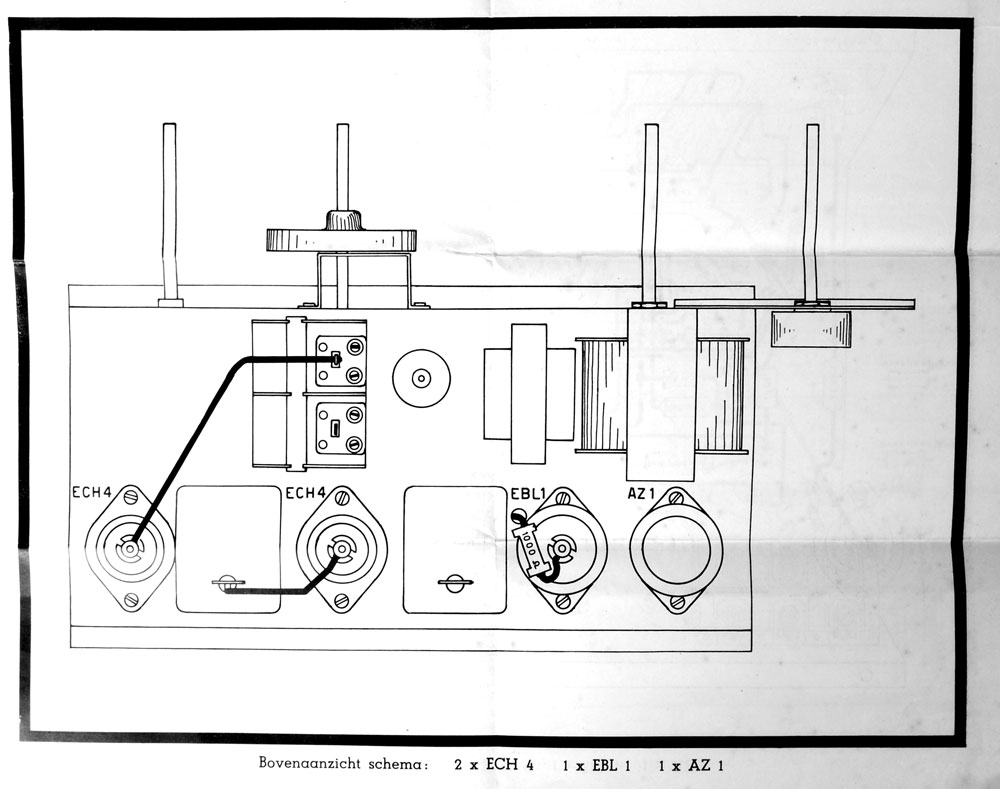

En zo ziet dat er van boven uit.

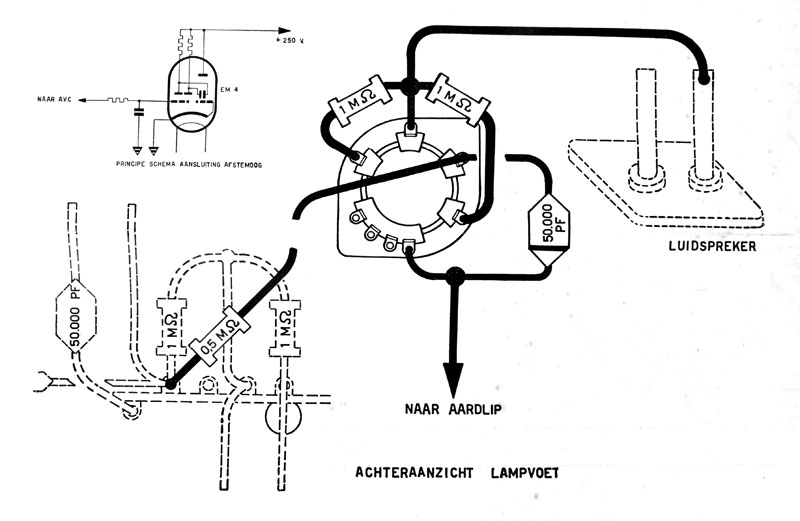

De bedrading van het afstemoog.

En nu de ontvanger zelf nog.
