Packard autoradio van 1954 Model 416387

Het aantal te repareren autoradio's is weer met één toegenomen. Het gaat dit keer om een Packard Model 416387 met alleen middengolf.

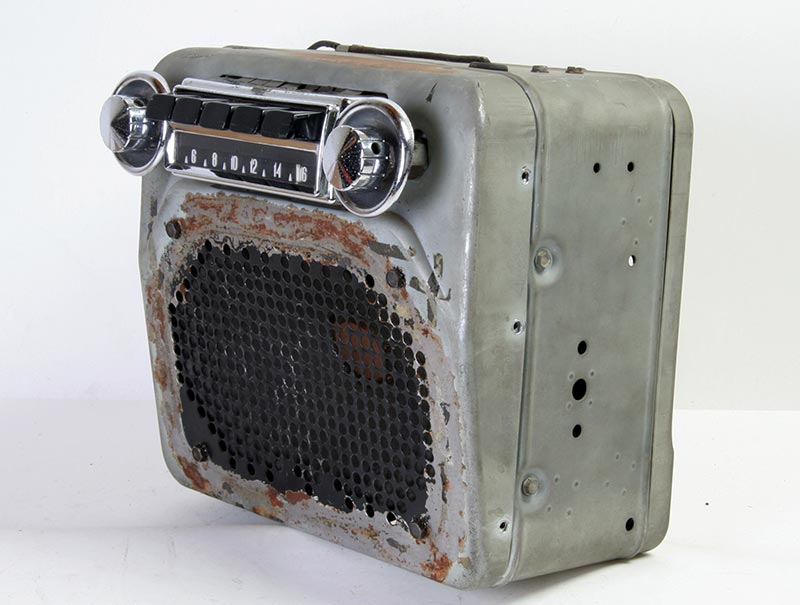

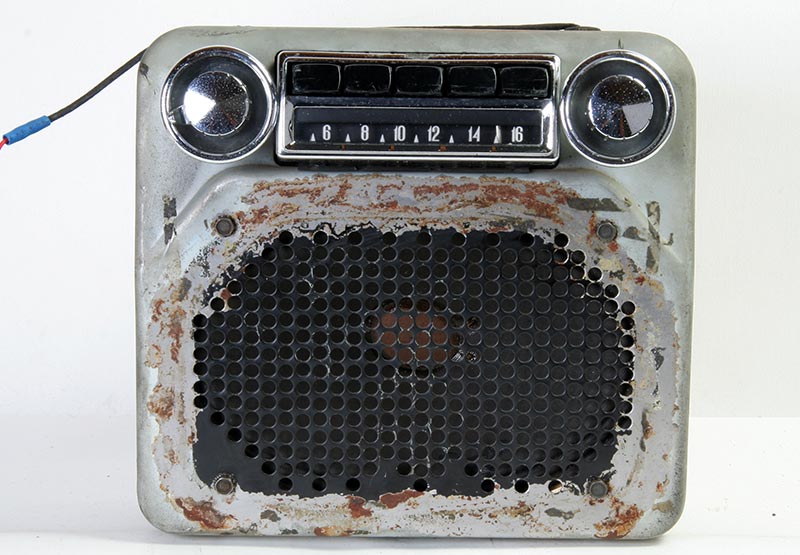

Het ziet er erger uit dan het is. De roestige rand behoort bedekt te zijn met een rubberen afdichting die tegen het luidspreker-
rooster in het dashboard drukt.

Dit is het type auto dat om de radio is gebouwd.

Dit is ook zo'n model, daar zit je niet te krap in.

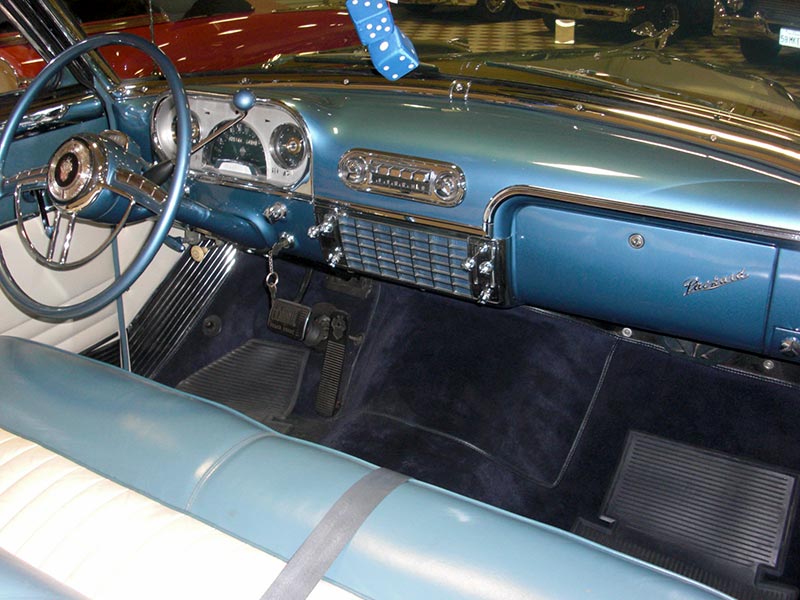

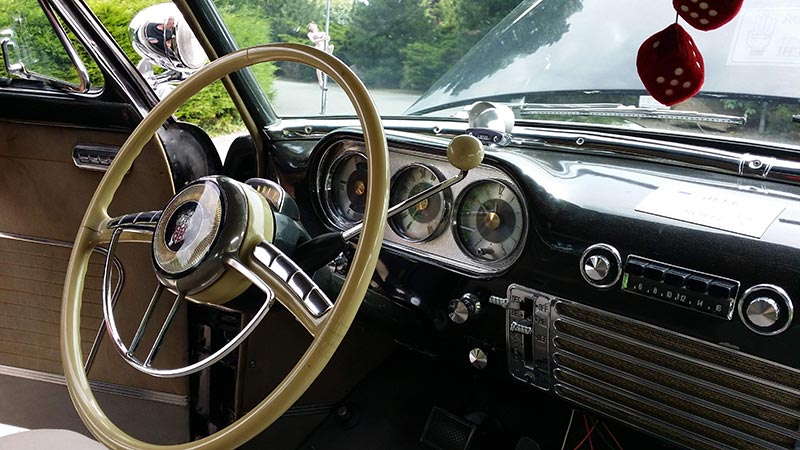

Een blauwe variant met de radio.

En hier een zwart exemplaar. Prachtig Amerikaans.

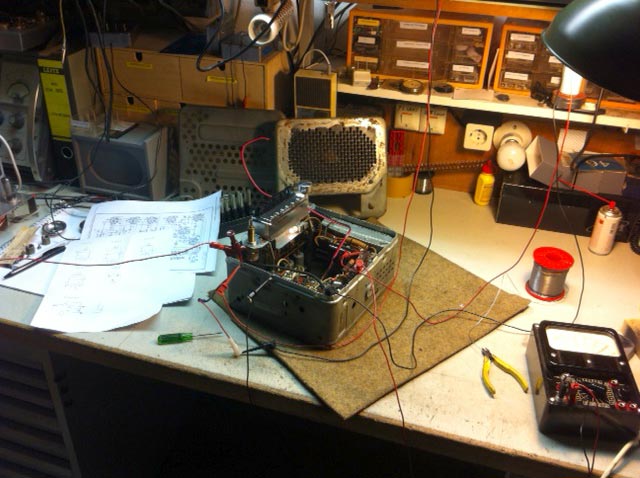

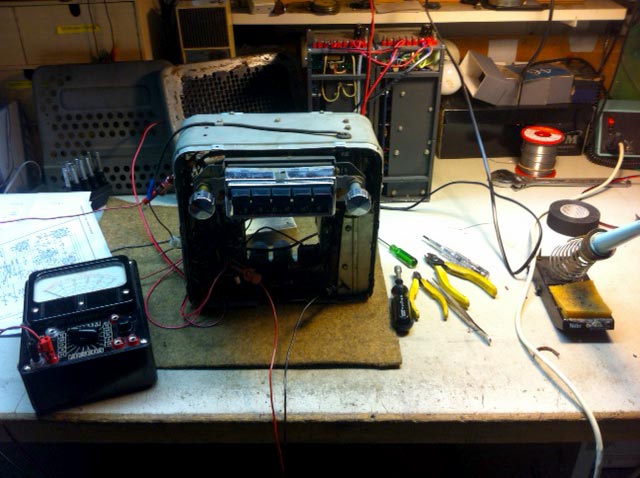

En zo belande dit toestel op de operatietafel, de draden van de hartbewaking er aan en draaien maar.

Dit soort radio's moet je natuurlijk ook meten met analoge meters, dat digitale spul helpt niet, schijnnauwkeurigheid.....
Op de achtergrond is de 20 Ampère 6 Volt-voeding te zien. Mijn normale 6-Volt-voeding kan het trillergeweld niet goed aan.

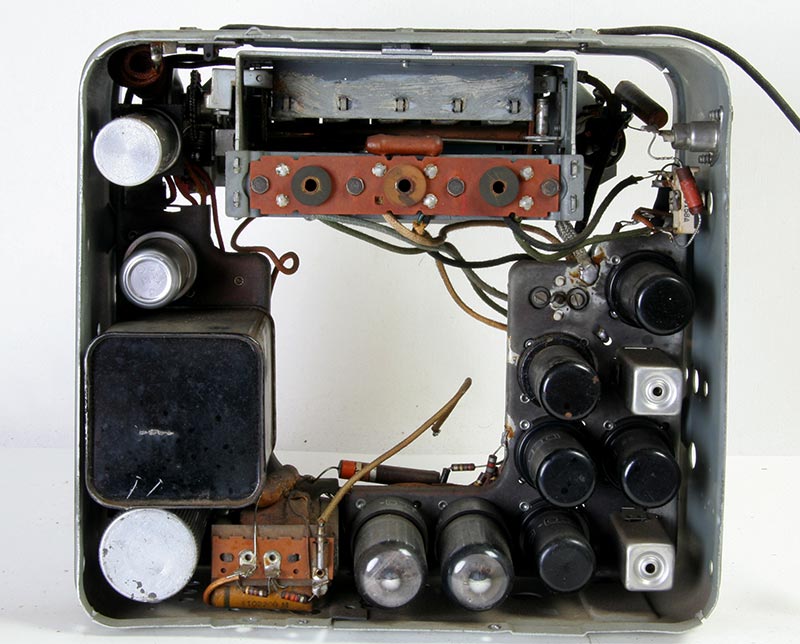

Alle deksels maar eens verwijderd en een groot aantal buizen staat hier te glimmen. Een weldadige balanseindtrap met
twee maal 6V6G en natuurlijk als gelijkrichter de 0Z4. Veel van de onderdelen werden ook voor andere automerken gebruikt, zoals
de afstem-unit en de voedingstrafo.

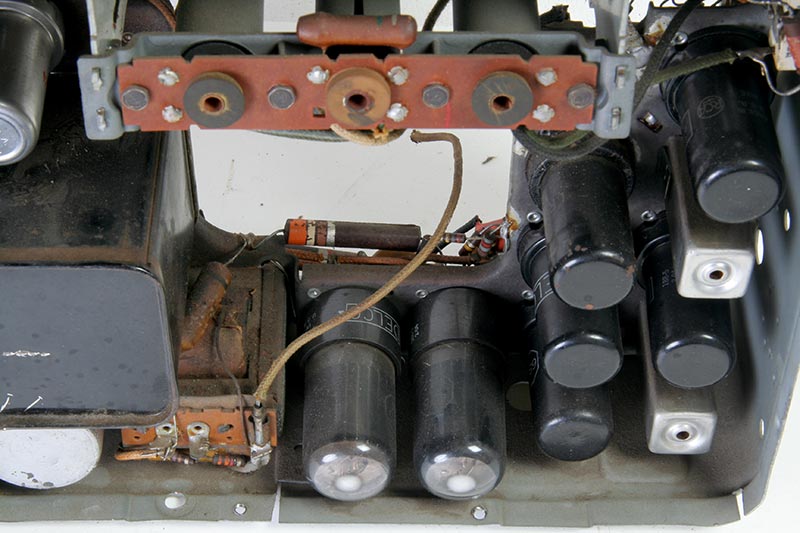

Nog een blik op de buisjes.

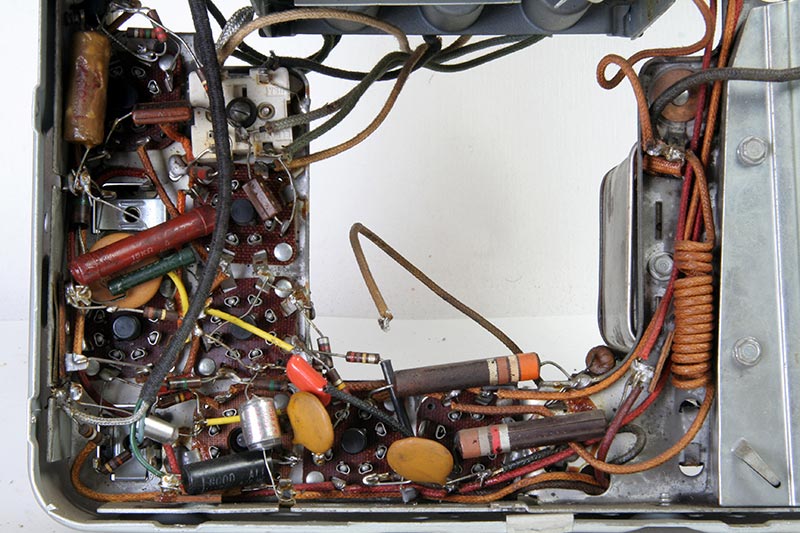

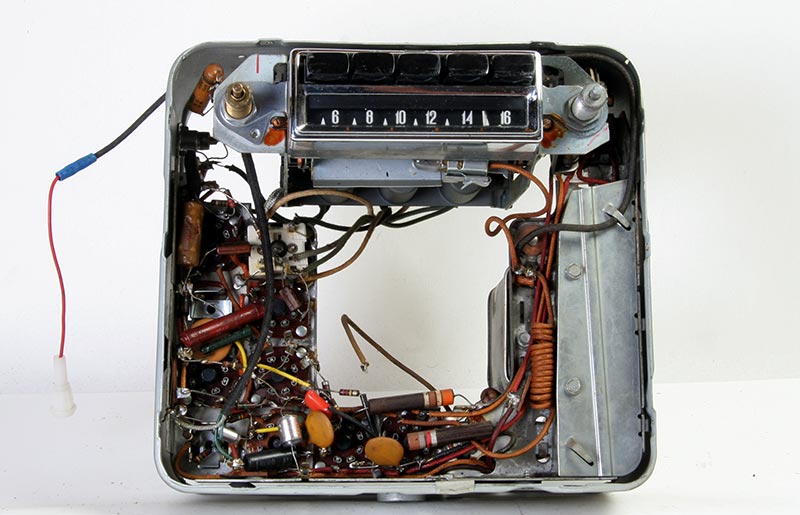

De voorkant met de bedrading. Je kunt overal prima bijkomen en de schakeling is zeer rechtuit-rechtaan.

De echte autoradiokenner zal op deze foto herkennen dat het beestje al eerder onder het mes geweest is, de altijd defecte
condensatoren waren al door andere exemplaren vervangen. Niet echt mooi gedaan, maar wel effectief. Ik laat meestal de oude
op hun plaats, knip ze aan één kant los en monteer de (meestal veel kleinere) onzichtbaar onder het origineel.
Maar dat kan hier niet meer, maar het bespaarde me wel werk.

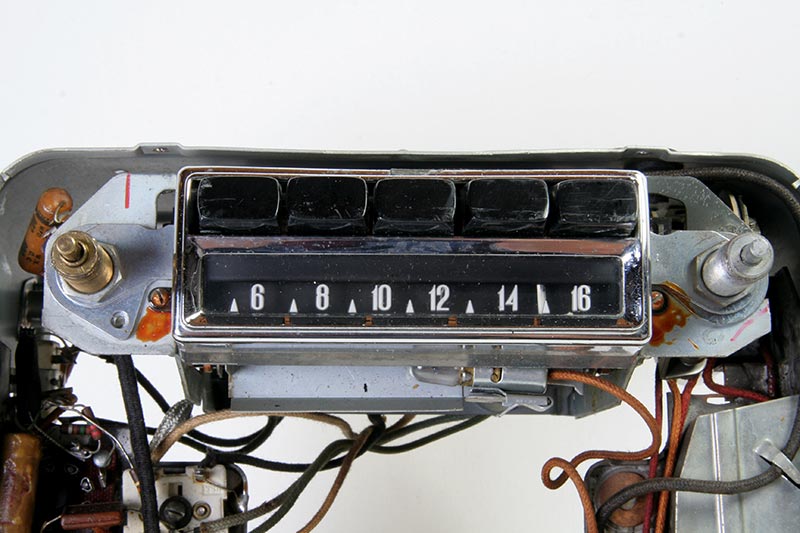

Het afstemblokje met volumeregelaar en toonregeling.

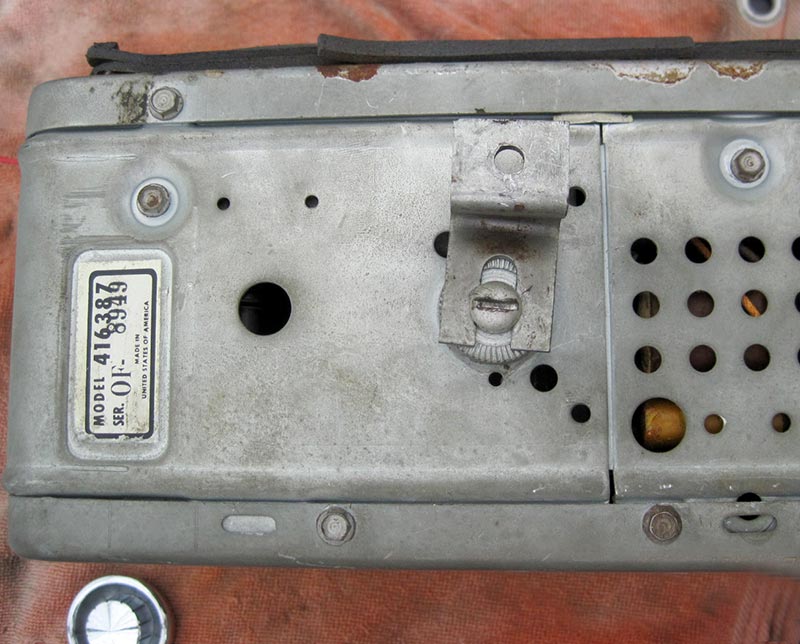

Plek van het serienummer.

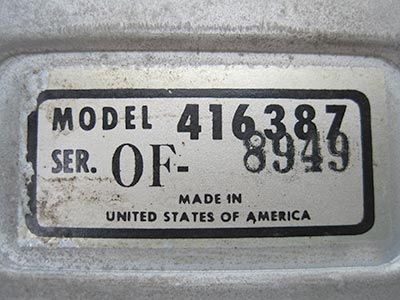

Serienummer van dit exemplaar.

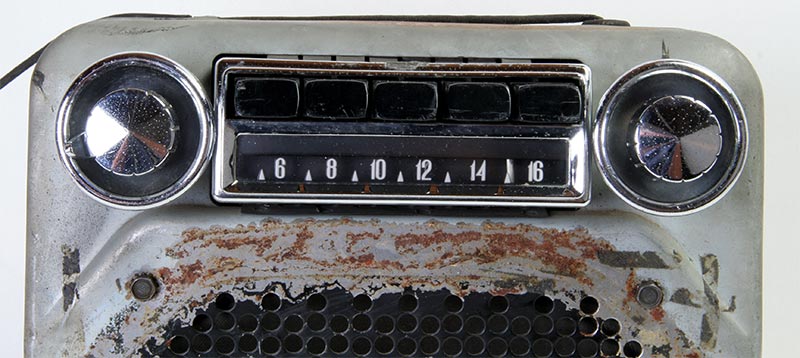

Het totale front.

En nogmaals de bediening.

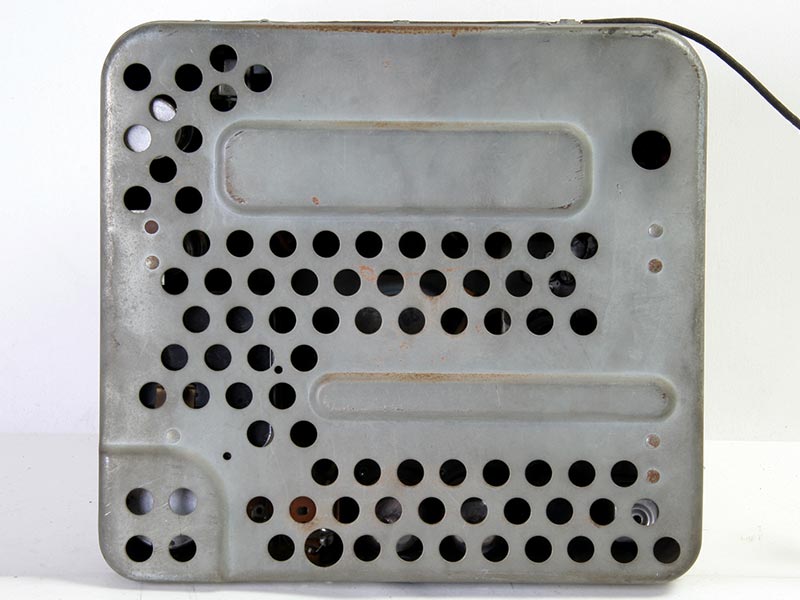

De achterkant met de gaatjes om de warme lucht te laten ontsnappen, met de radio op vol geluid kun je de kachel bijna uit doen.

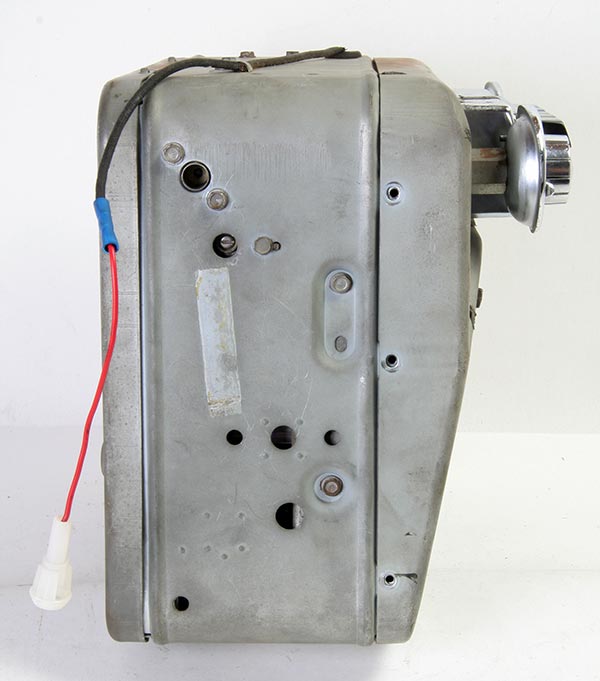

Zijaanzicht met antenne-ingang en antenne-trimmer.

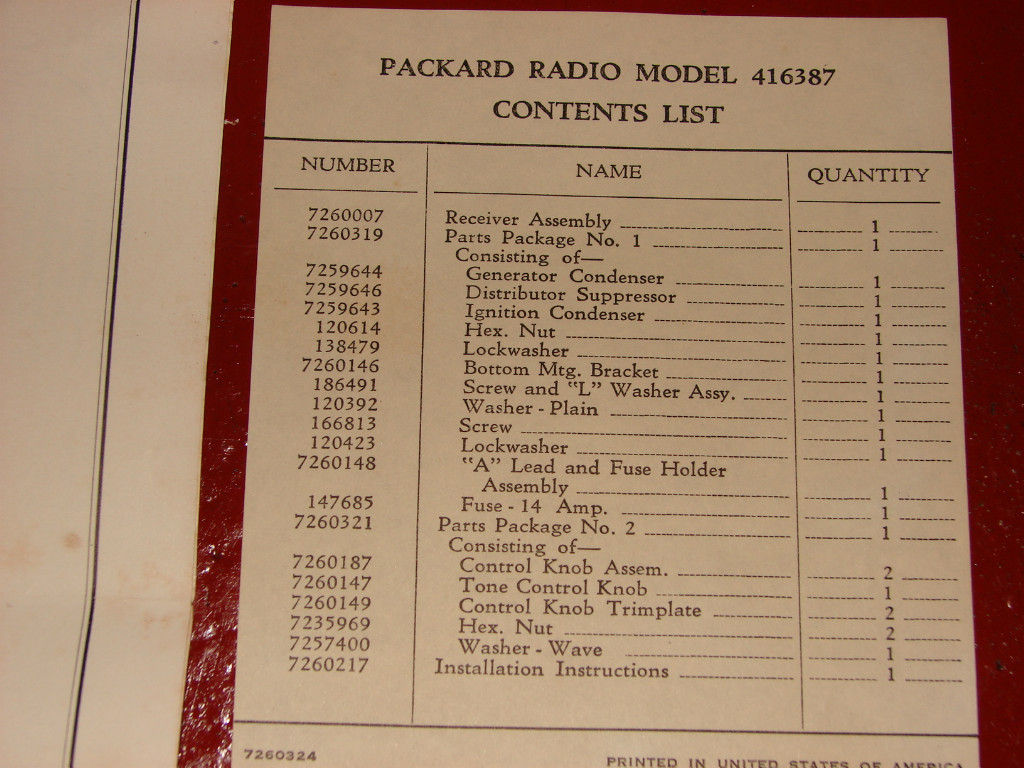

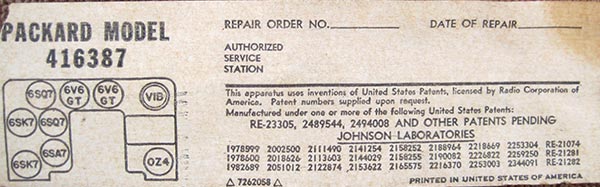

Dit papiertje zit binnen in de kast geplakt.

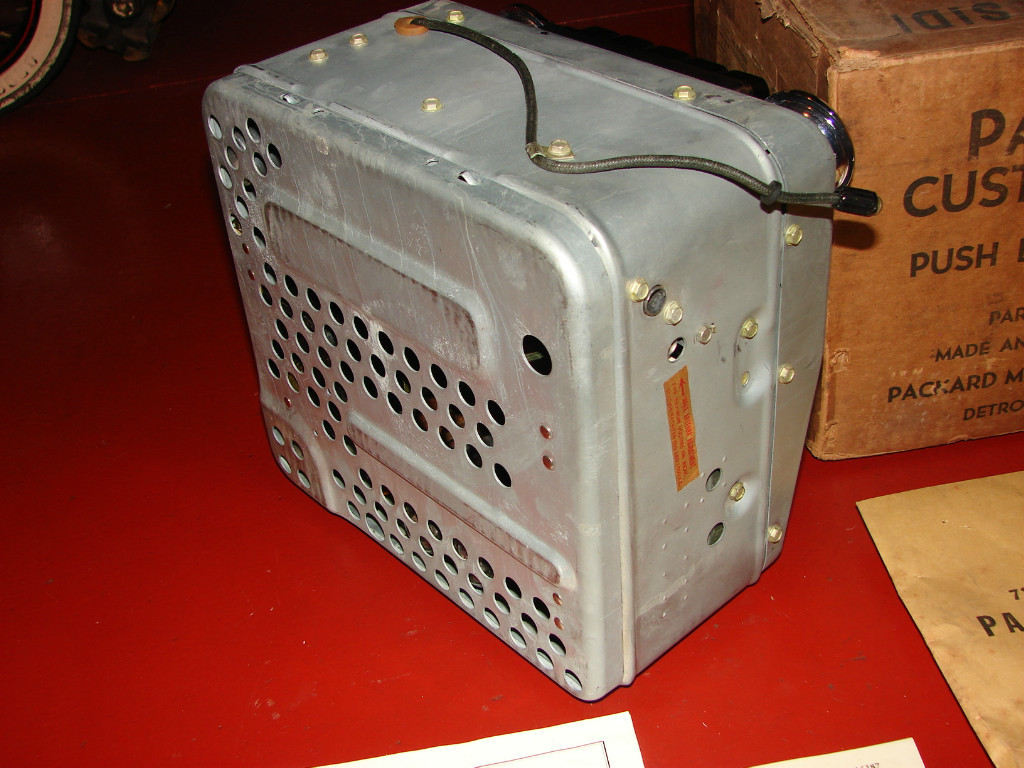

Hieronder nog een reeks foto's van een exemplaar dat waarschijnlijk op E-bay stond, ik heb er niet
al te veel commentaar bijgezet.

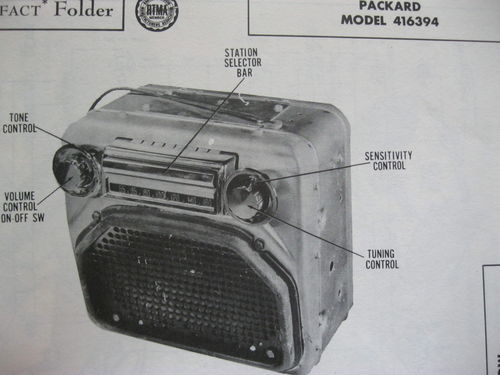

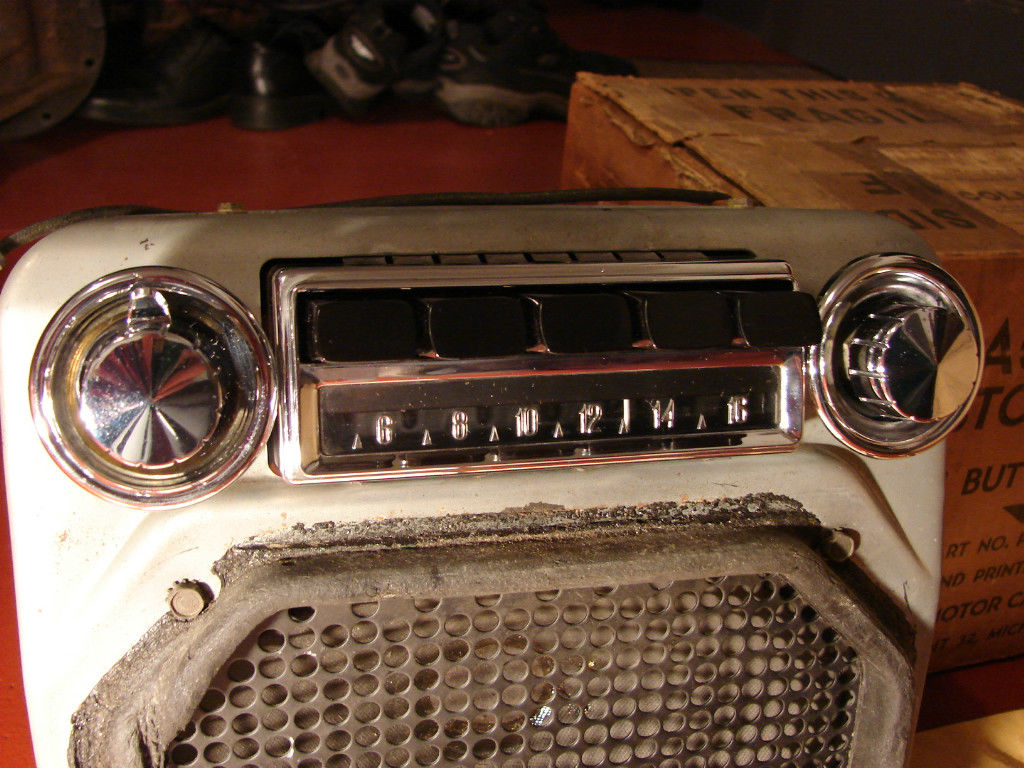

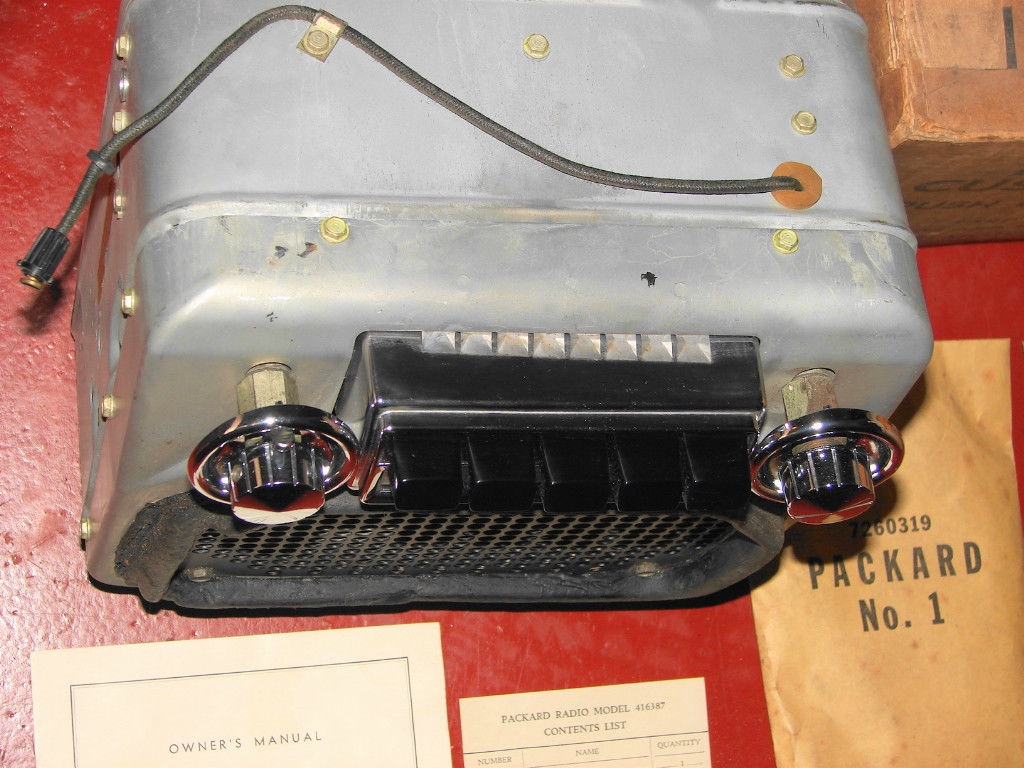

Een nagenoeg zelfde ontvanger, echter met sensivity control.

Glimt ook.

Bijna nieuw uit doos.

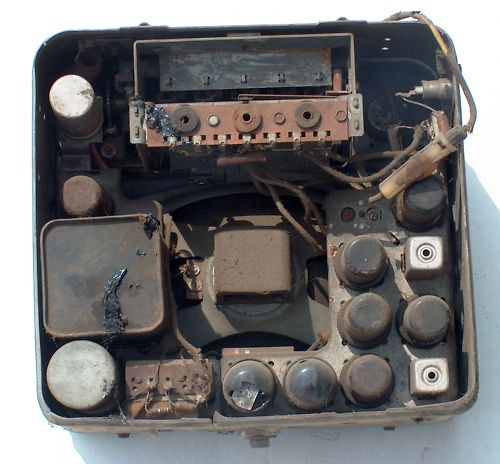

Binnenwerk is toch wat minder.

Ja, die ontbreekt bij het gerepareerde exemplaar.
