Hallicrafters S-120 communicatie-ontvanger

De Hallicrafters S-120

Een redelijk mooi exemplaar van ca. 1960. In de ARRL-boeken van die tijd stonden vaak advertenties van Hallicrafters en Hammerlund,
met prachtige ontvangers. Ze waren ongrijpbaar, maar je kon er wel over dromen en dat is toch ook mooi?
Deze uitvoering is een low-cost uitvoering. Hallicrafters had nog veel mooier spul.

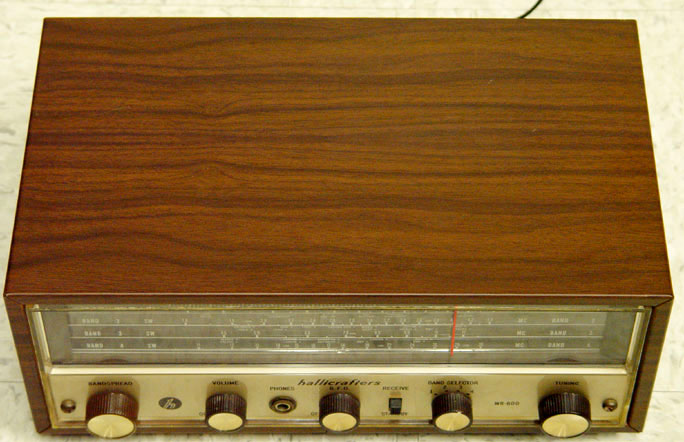

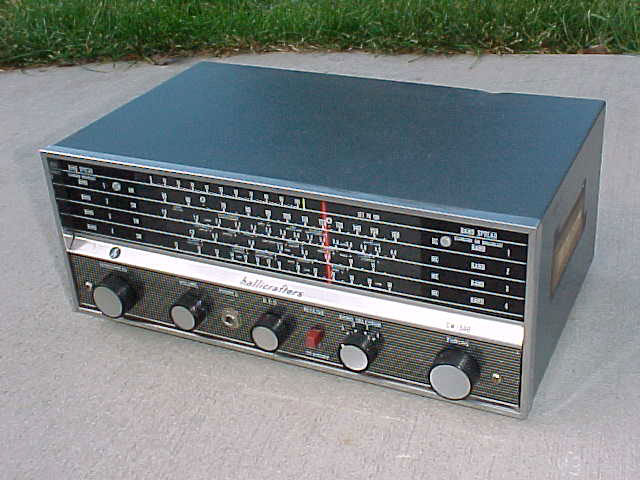

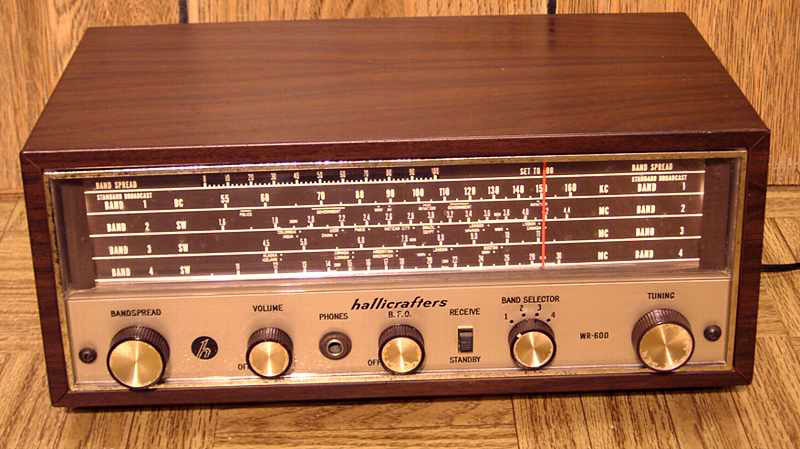

De zelfde radio met een andere kast, deze heet SW-500. Er is ook een houten kast uitvoering, de WR-600.

Door de bruine omgeving lijkt alles wel heel bruin.

Zou het plakplastic zijn ??

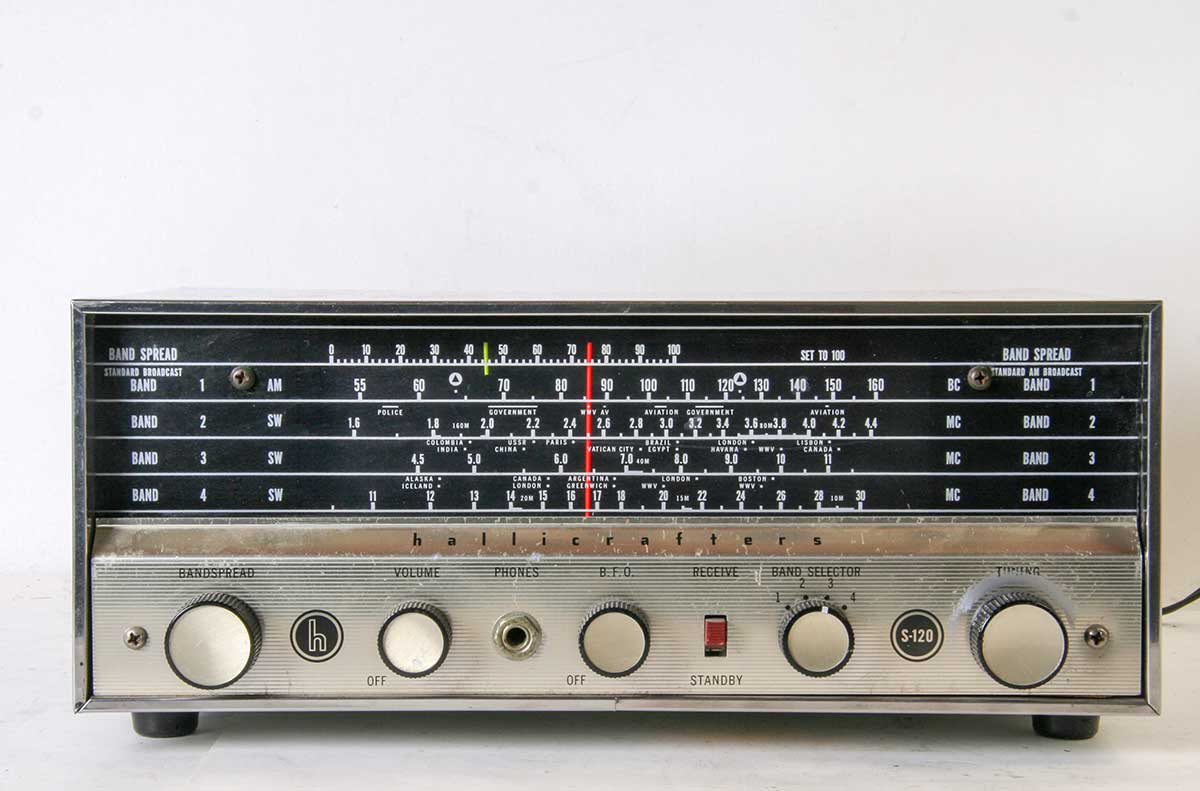

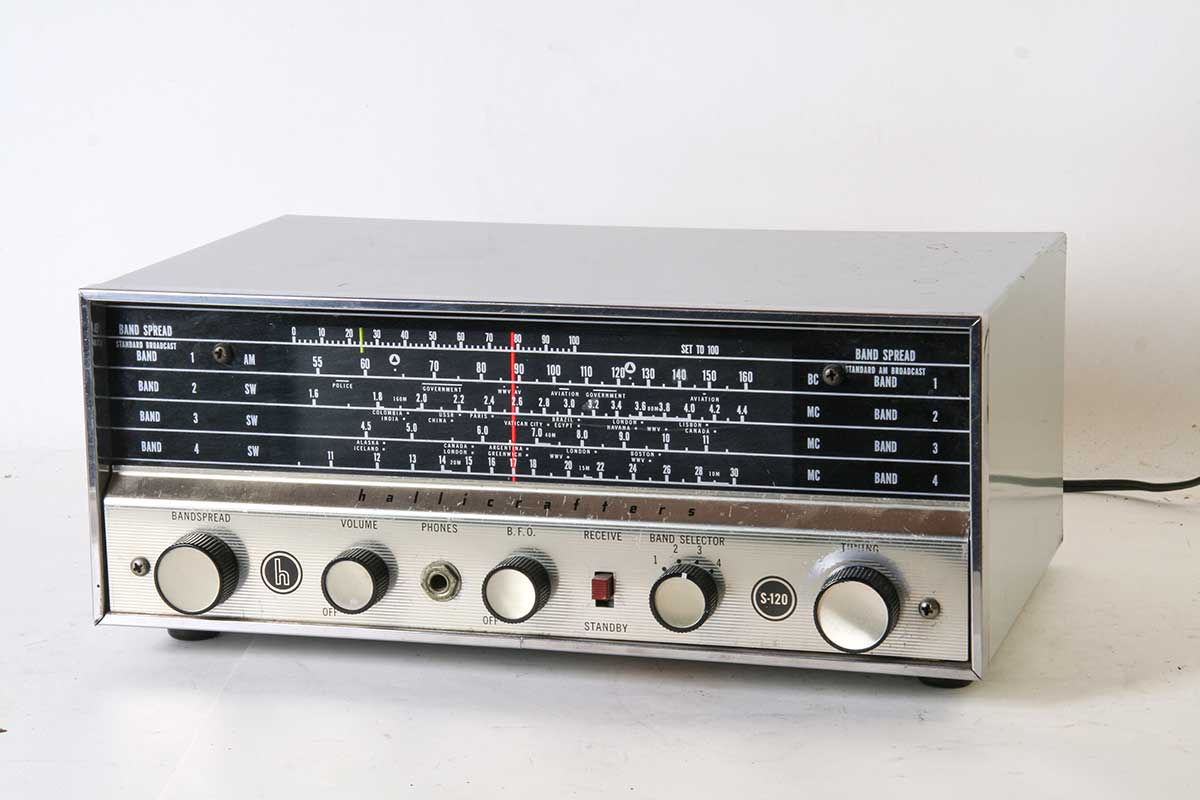

Vooraanzicht met knopjes. Voor amateurgebruik is het toestel niet erg geschikt. De stabiliteit van de BFO is niet zo goed.
Wel is er een fijnafstemming aanwezig met een kanariegeel wijzertje.

Schaal.

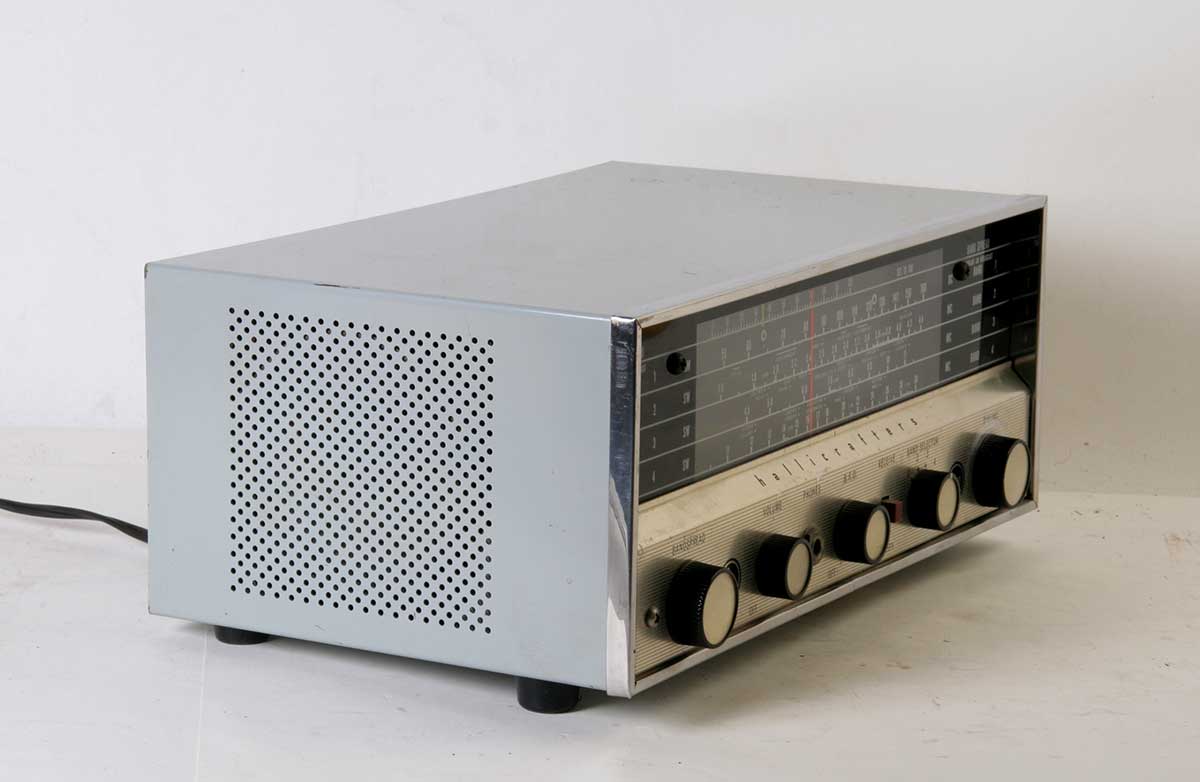

Aan de linker zijkant is de luidspreker gepositioneerd. Op de voorkant is een hoofdtelefoonaansluiting.

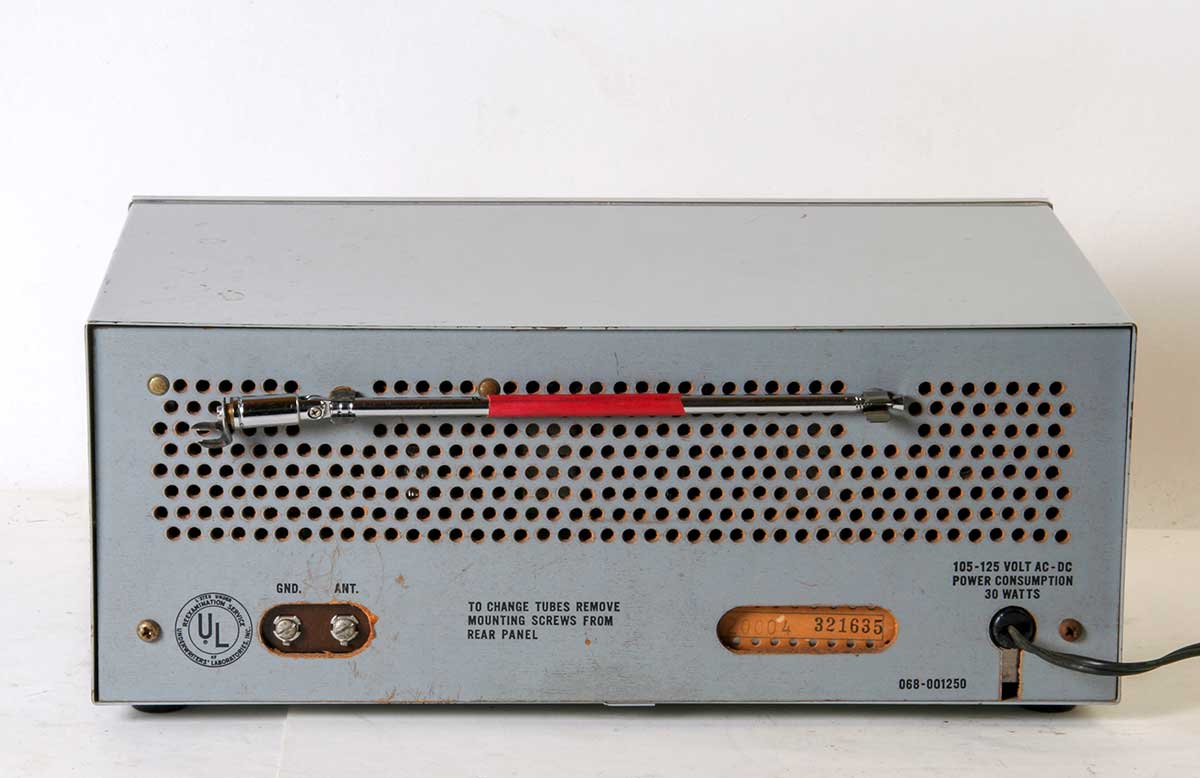

Achter, met telescoop-antenne. Deze kan onder de antenne-schroef worden geklemd.

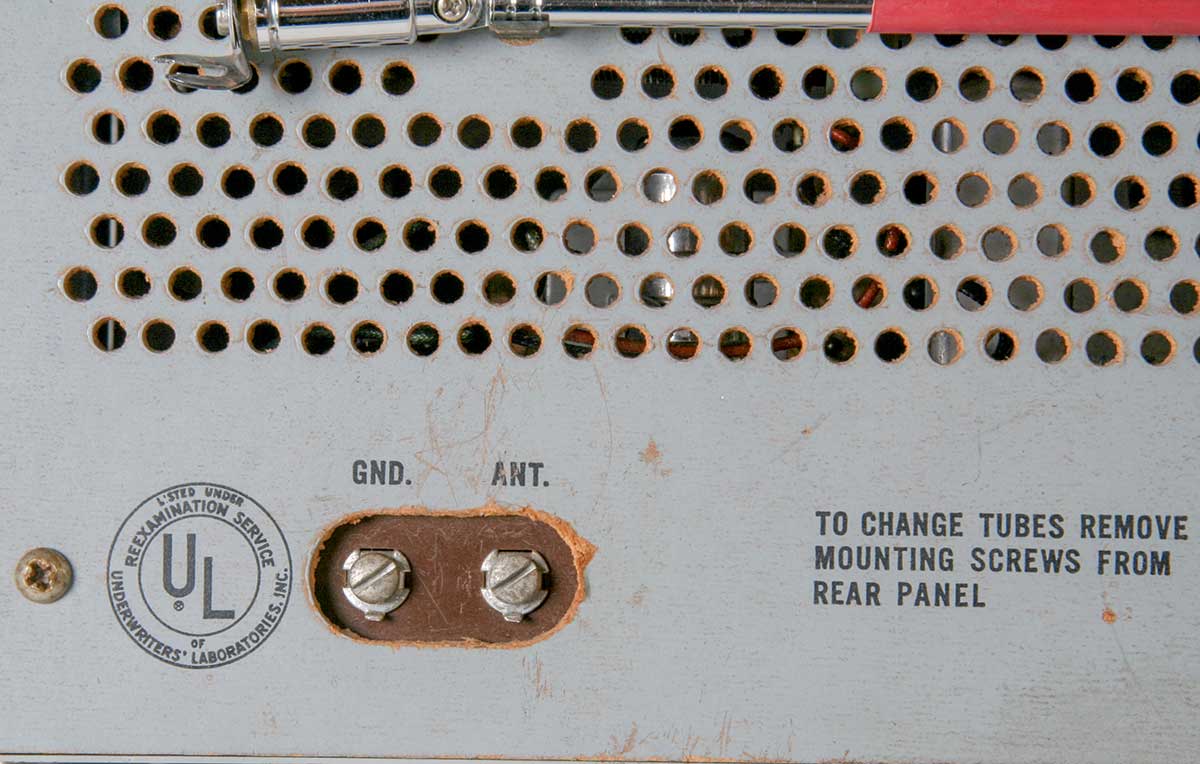

Ground en antenne-aansluiting.

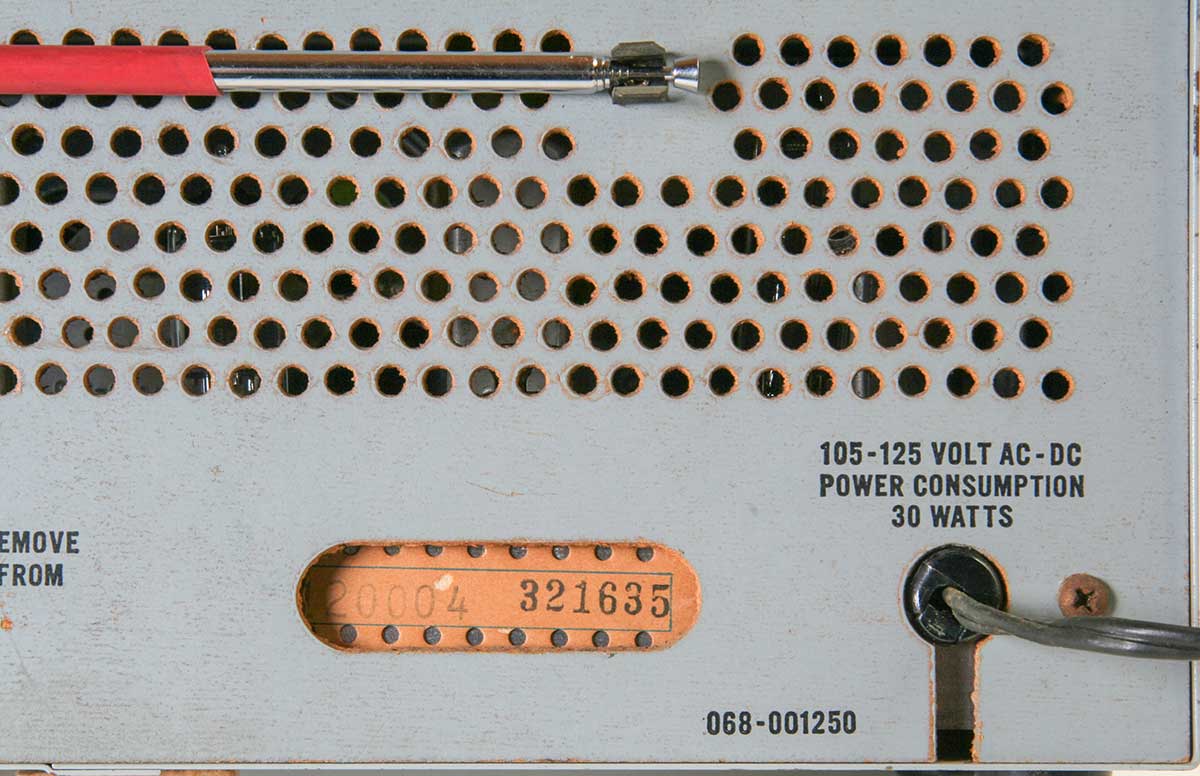

Serienummer en netaansluiting. Ik heb er maar een scheidingstrafo tussen gezet. We hebben wel een aardlekschakelaar, maar
ik ben nog niet levensmoe.

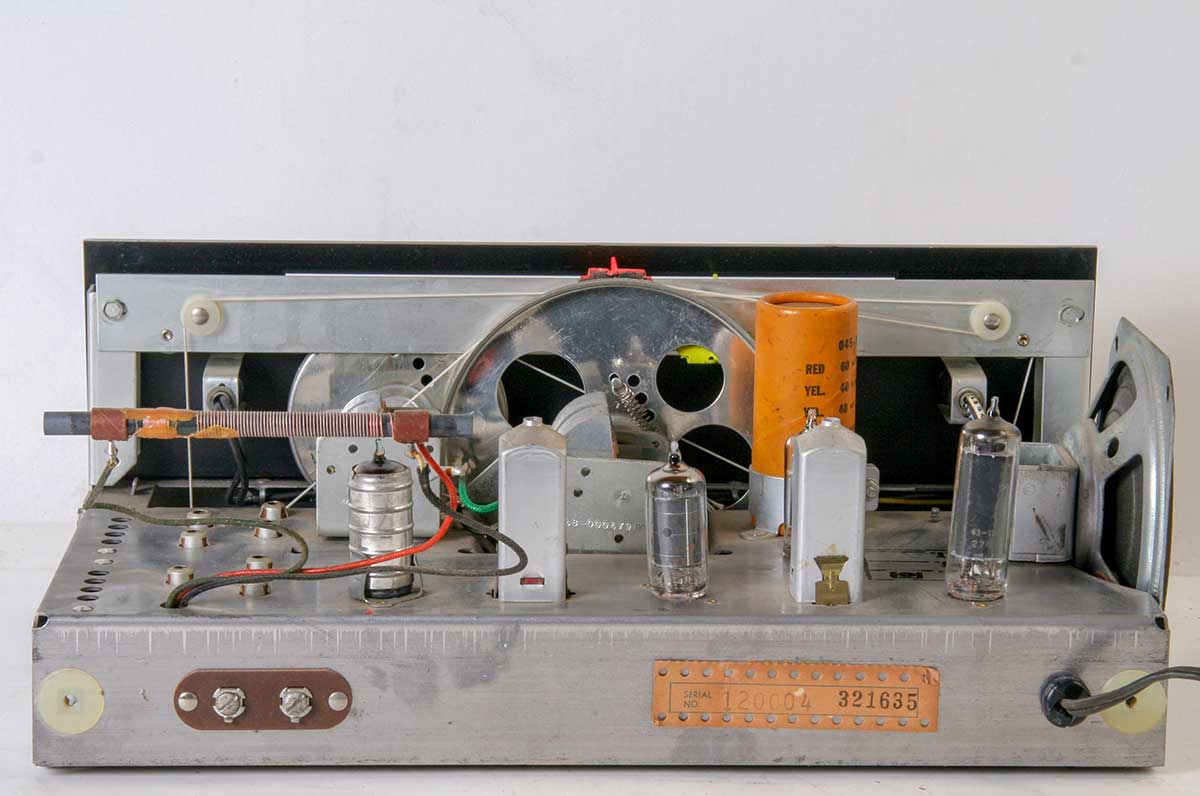

Links-onder is de ferriet-staaf te zien die voor ontvangst van de middengolf zorgt.

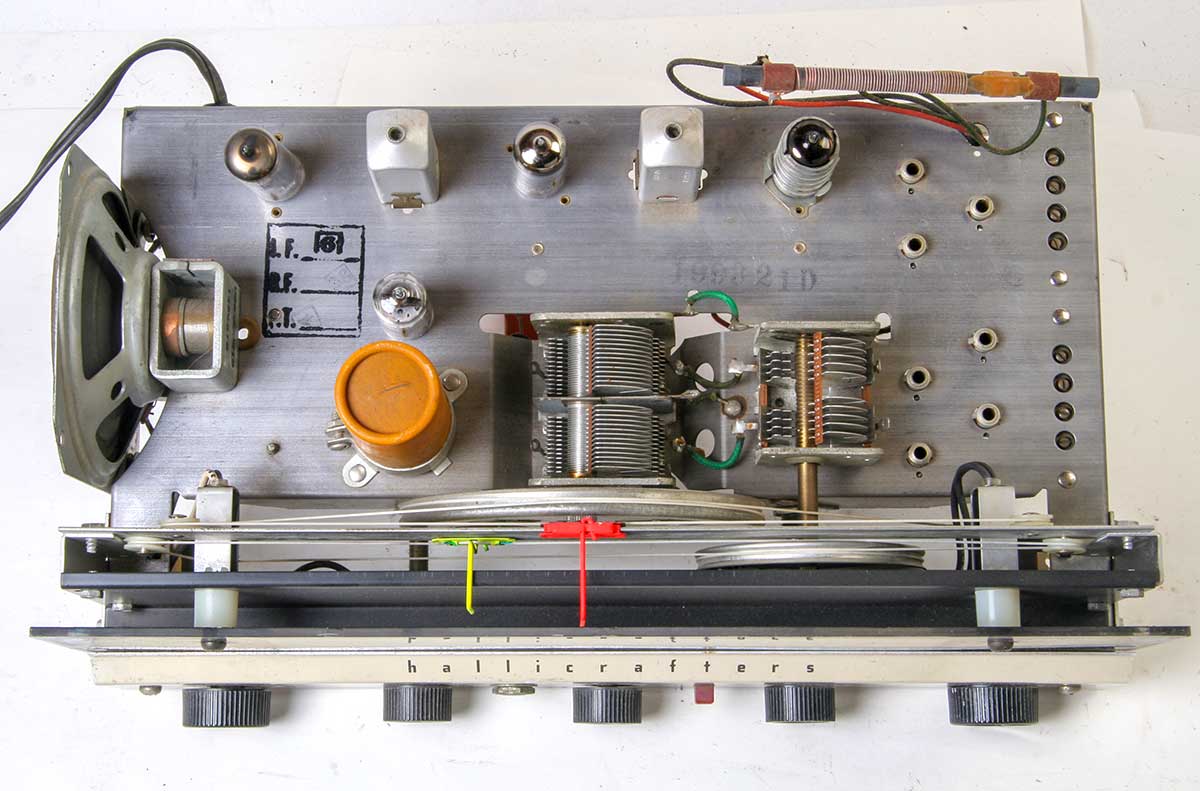

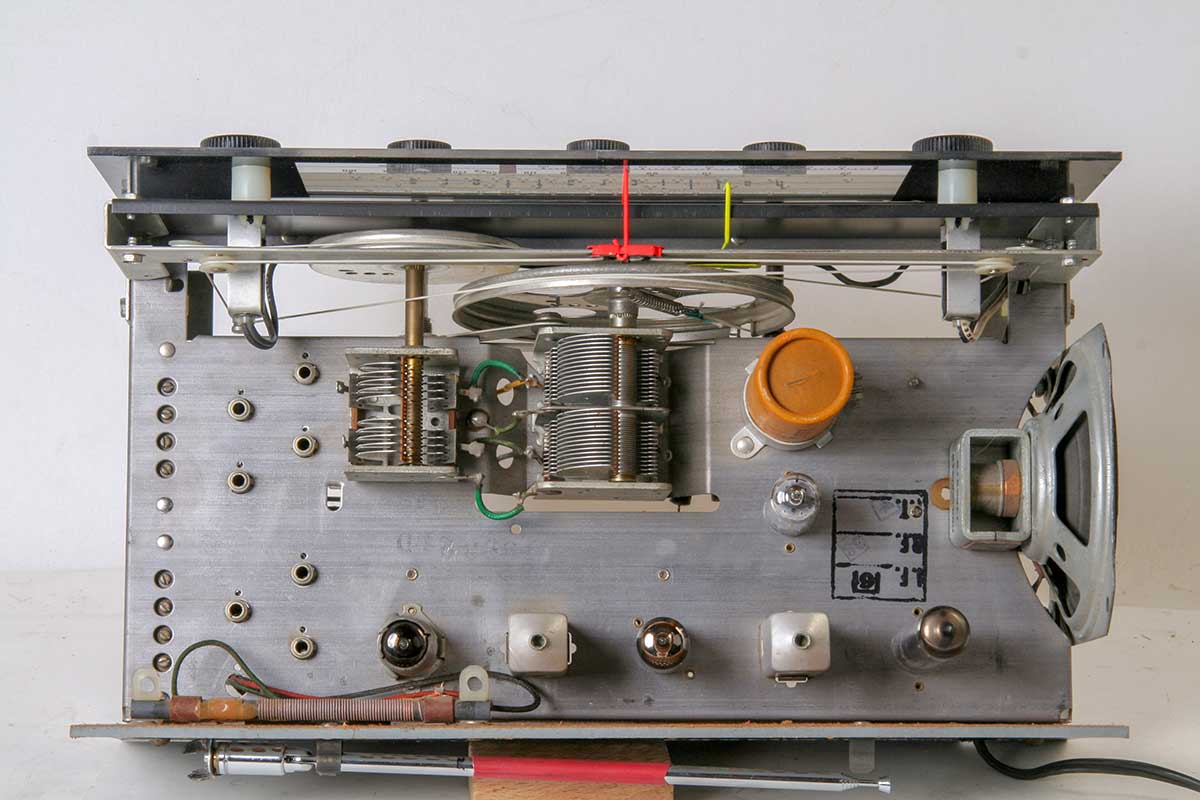

Vanaf de voorkant gezien.

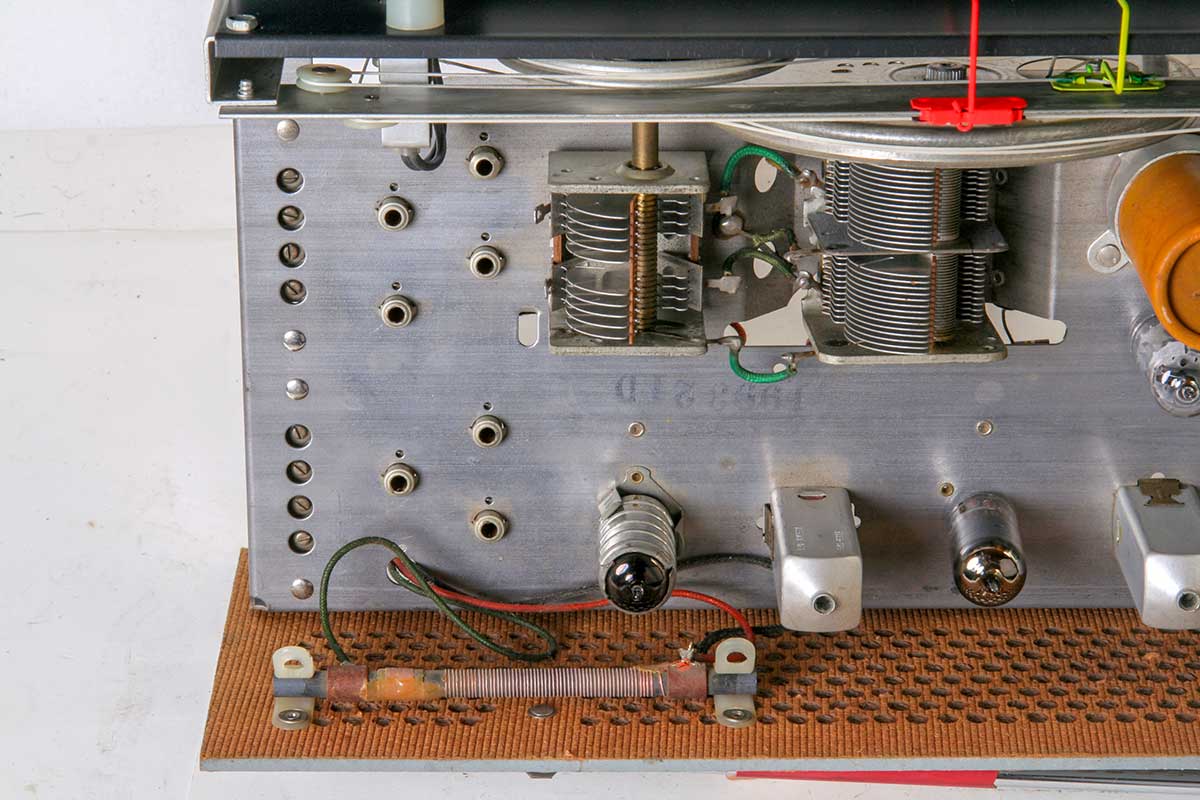

De ferrietantenne, geklemd in twee plastic houdertjes.

Wanneer de kast er nog omheen zit, kunnen de buizen eenvoudig gewisseld worden door de achterkant te verwijderen.

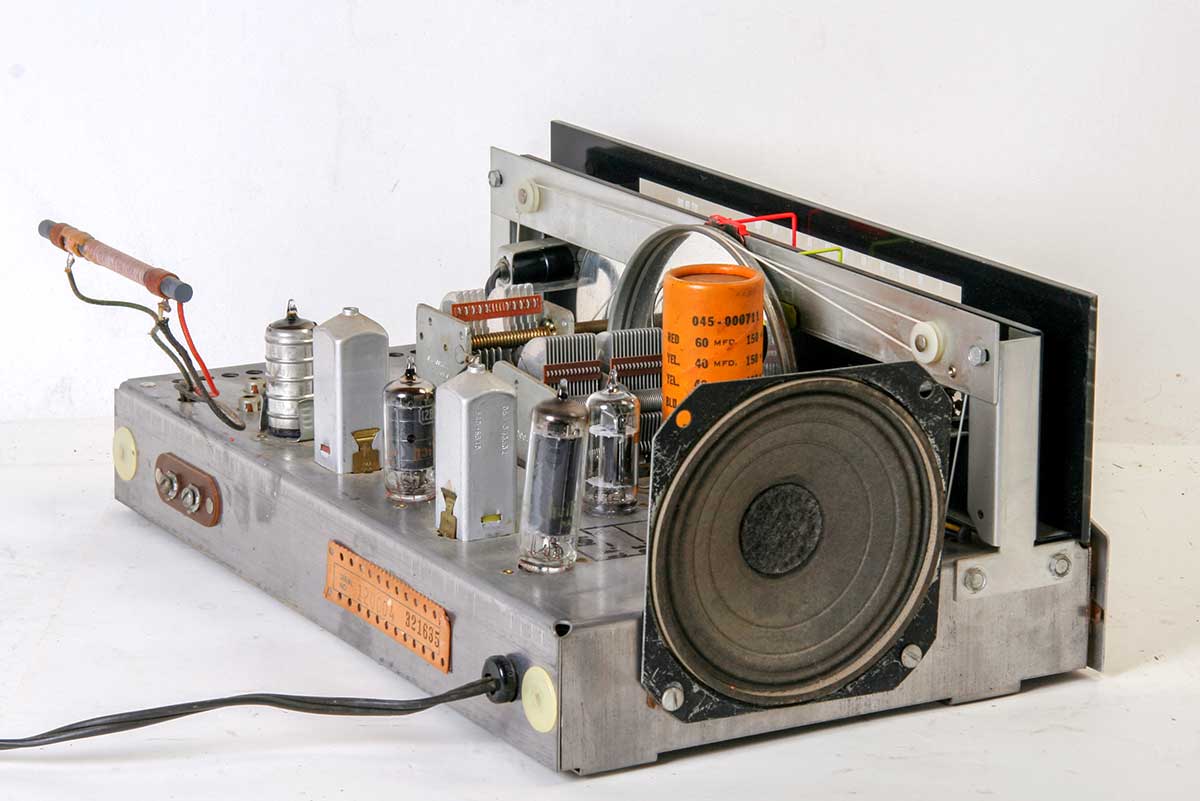

De linkerkant met luidspreker.

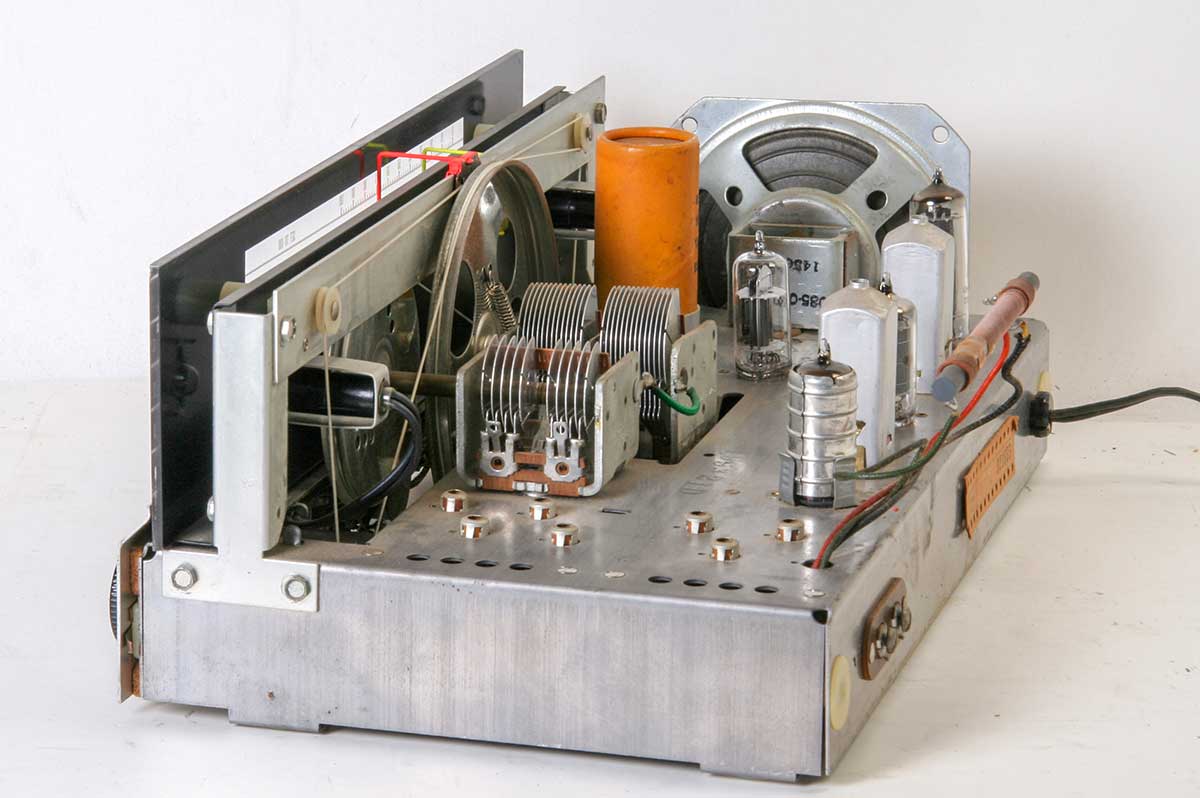

Rechterzijde met afstem-condensatoren.

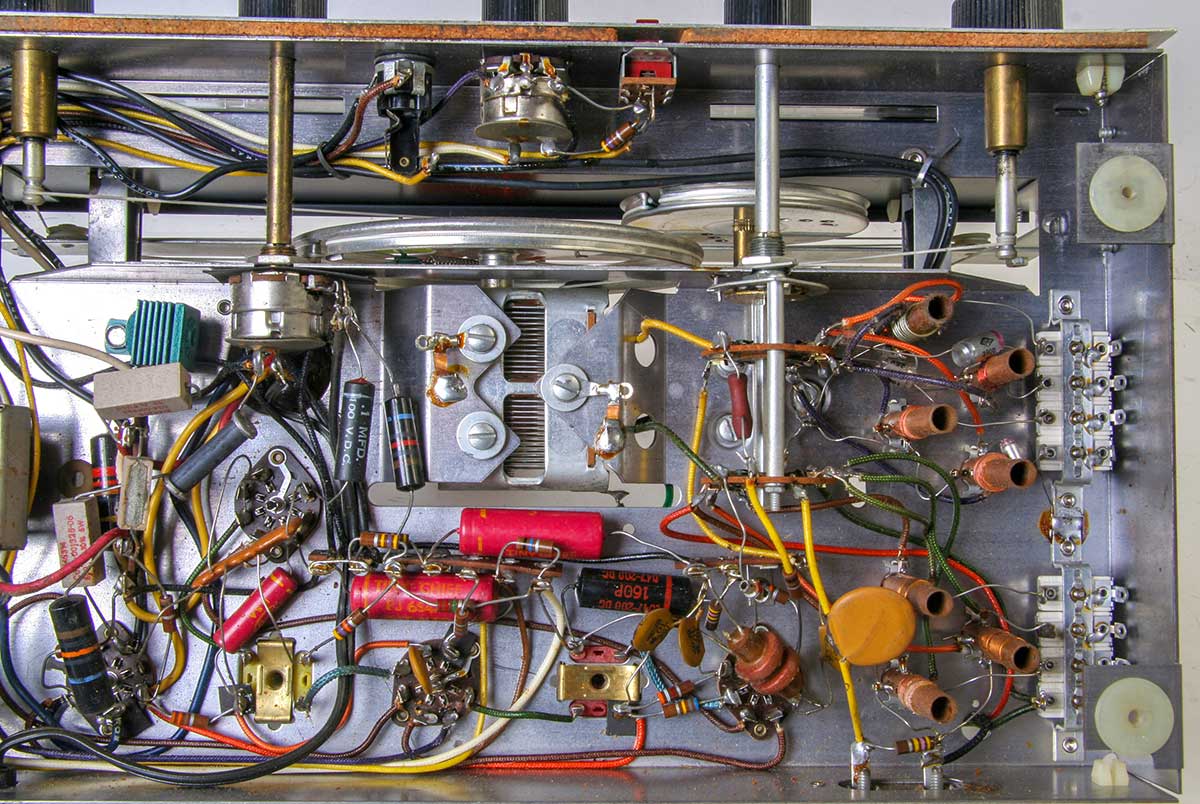

De onderkant ziet er wel fleurig uit.

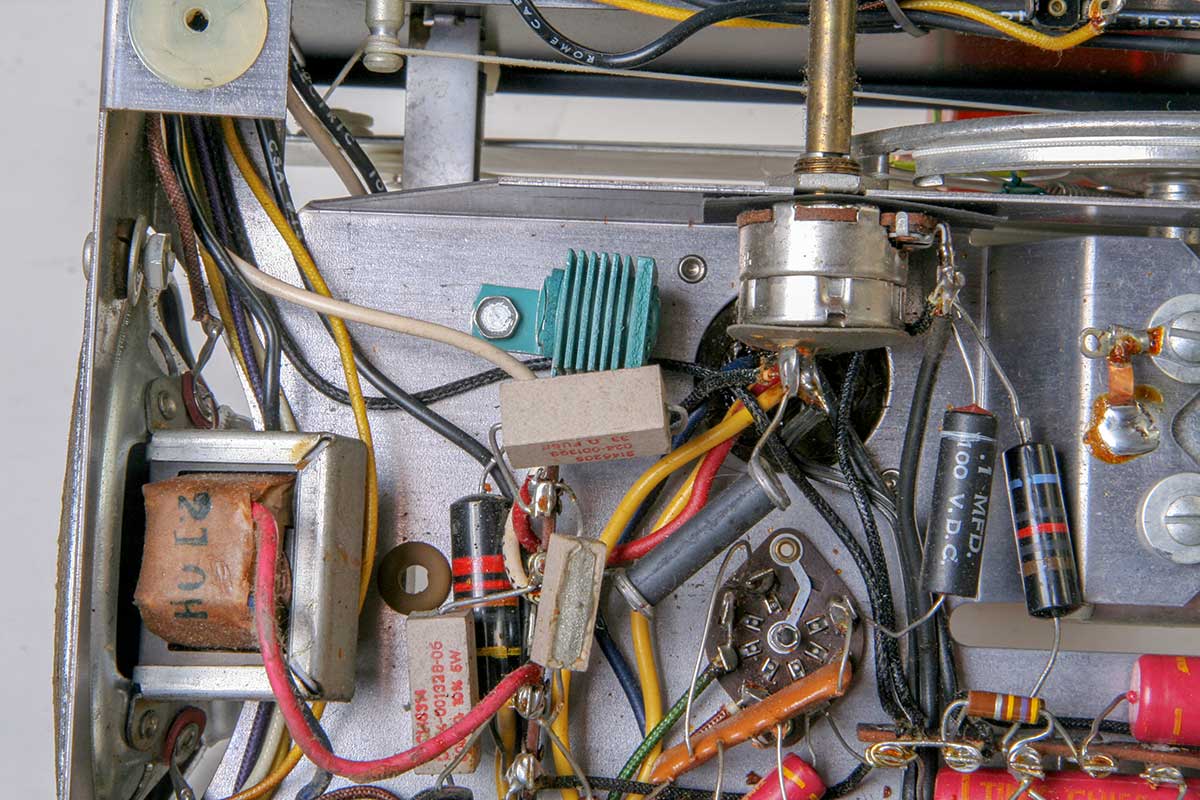

De groene gelijkrichter die in de loop der jaren nog wel eens aan kwaliteit wil inboeten.

Rechts spoelen van de oscillator en antennekring. Onder de drie antennespoelen, de vierde bevindt zich op de ferrietantenne.

Het Manual in pdf.

Schema, ook pdf.
