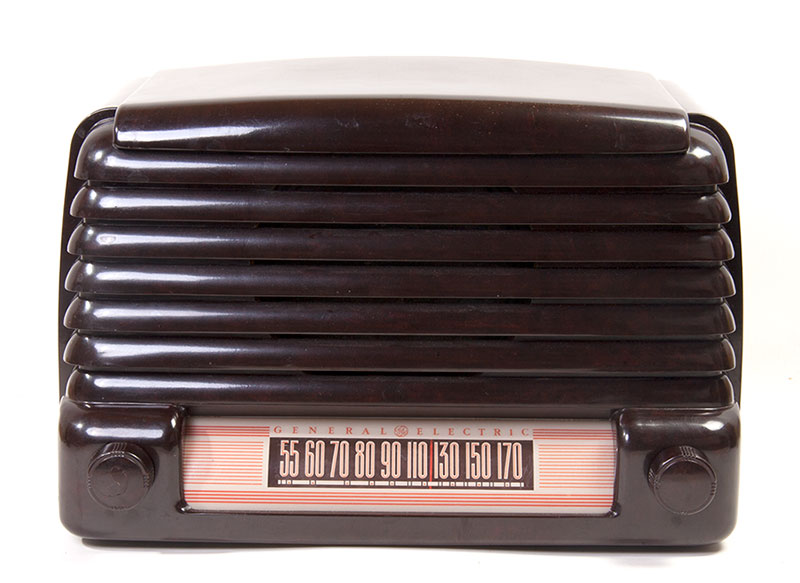

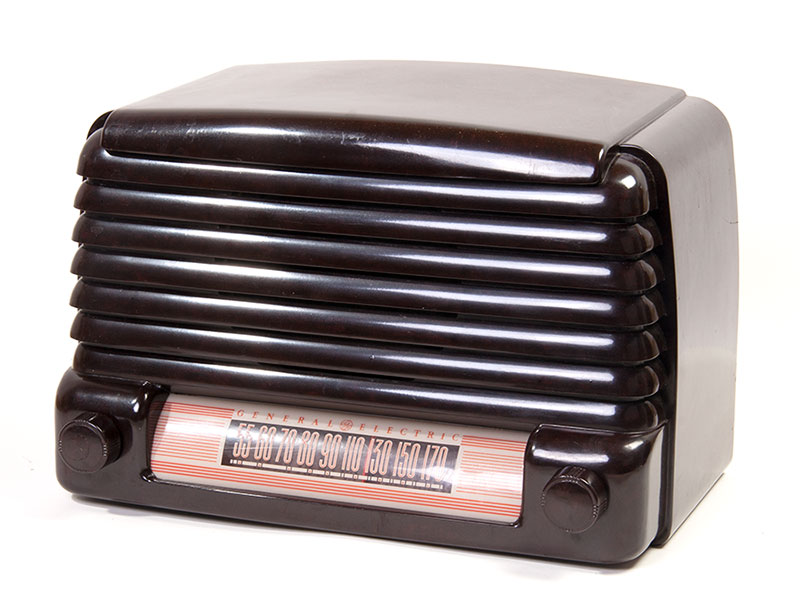

De YRB-82-1 in bakelieten kastje. De types YRB67-1 en 67-2 waren elektrisch gezien identiek, ze waren echter ondergebracht in houten kasten.
Het ontvangstbereik loopt van 540 - 1720 kc en de middenfrequentie is 455 kc.
De radio is geschikt voor 105 - 125 volts DC, 105 - 125 volts 40-60 Hz AC en bij 117 volt wordt 28 Watt opgenomen.
Buizen:
Mixer en oscillator 12SA7
MF-versterker
12SK7
Detector, audio en AVC 12SQ7
Power output 50L6GT
Gelijkrichter 35Z5GT
Pilotlamp GE51

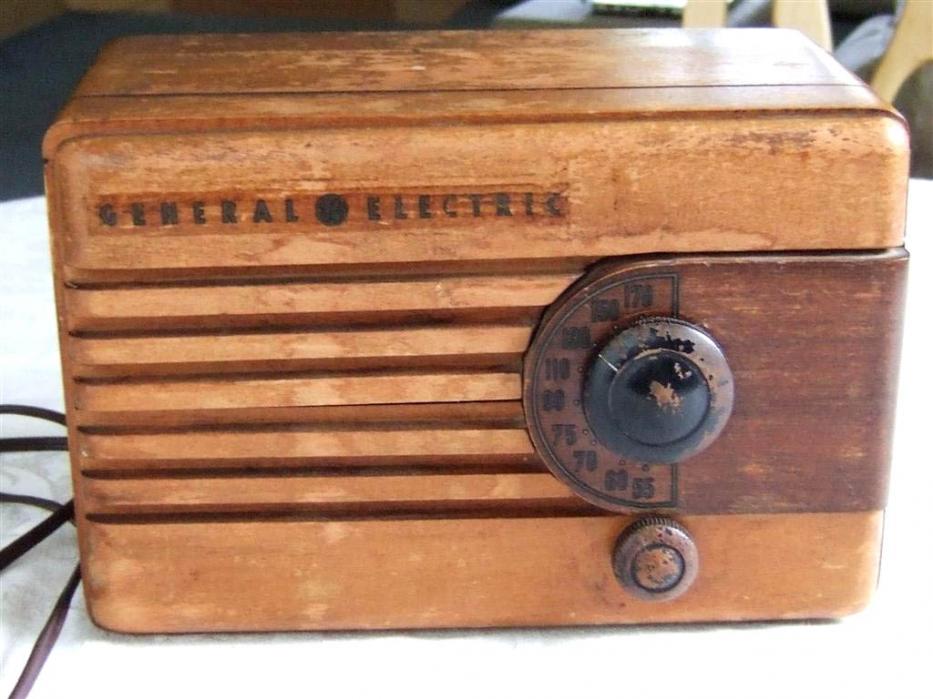

Dit is een YRB67-1 in een houten kastje. ( Foto afkomstig van http://www.radiomuseum.org )

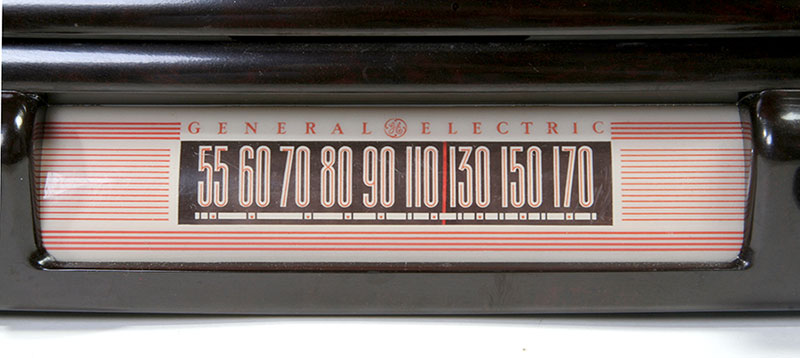

De radio met de lolly-roze gestreepte schaal.
Aan de linker zijde is een schaalverlichtingslamp aangebracht. In het donker zie je die echter nauwelijks.

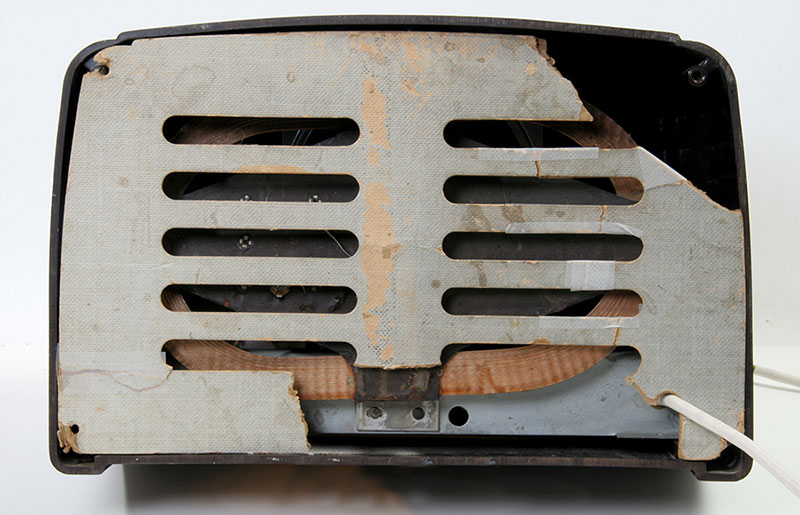

De nogal beschadigde achterkant, een soort dun zachtboard met een blauwachtige kleur.

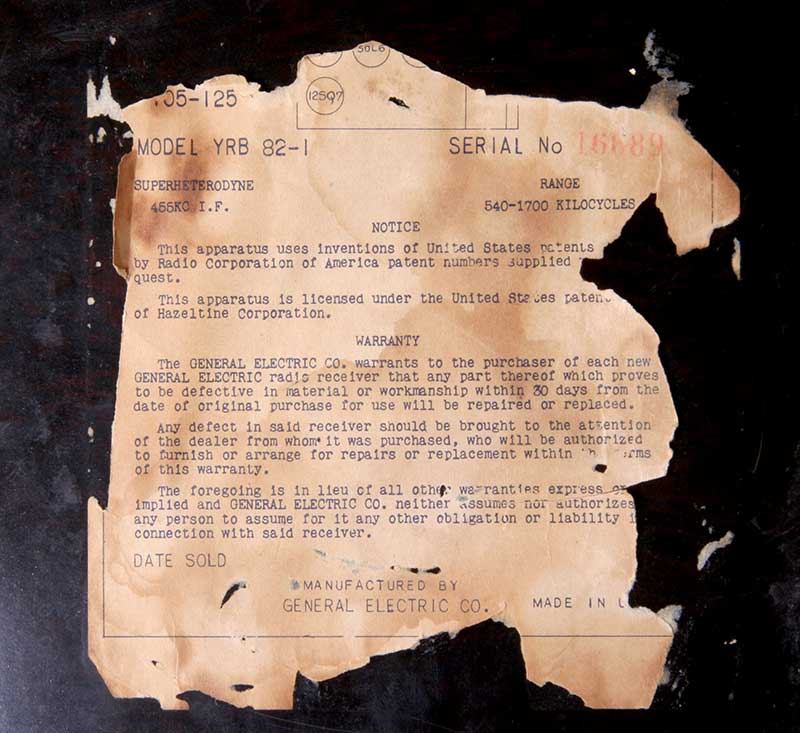

Documentatie op de onderkant van de kast geplakt.

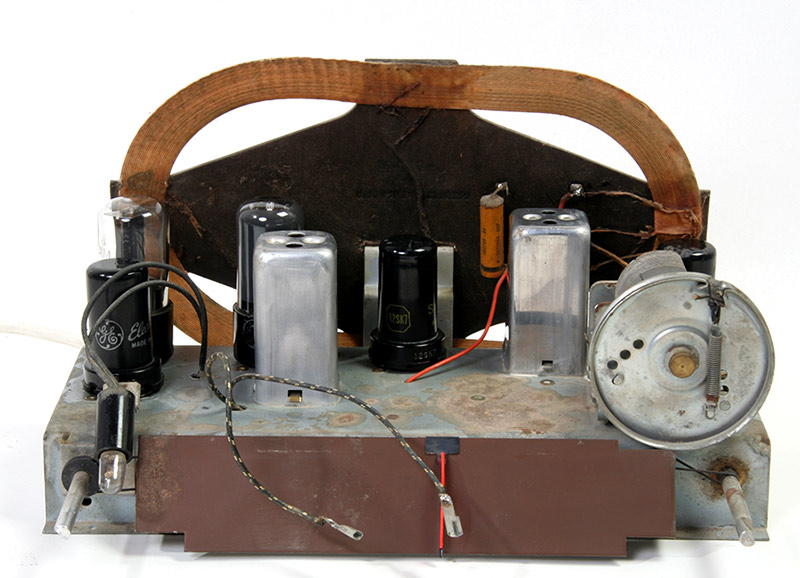

De uitgekaste ontvanger met op de achtergrond de ingangskring die tevens als raamantenne werkt en een verbazingwekkend goede
ontvangst mogelijk maakt. Doordat de magnetische component van de signalen hierdoor wordt ontvangen zijn de storingen van
dimmers, TL-lampen, PLC en andere irritante storingsbronnen nauwelijks te horen!!!!

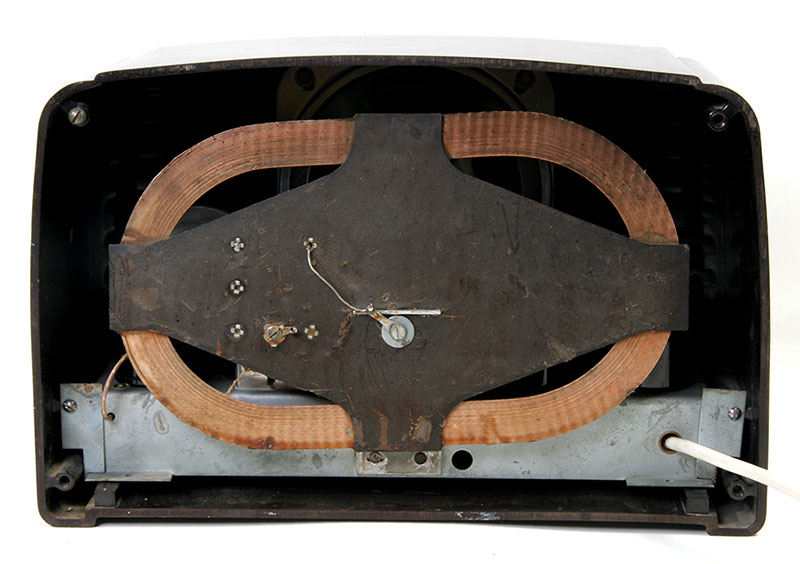

De achterkant met de raamantenne.

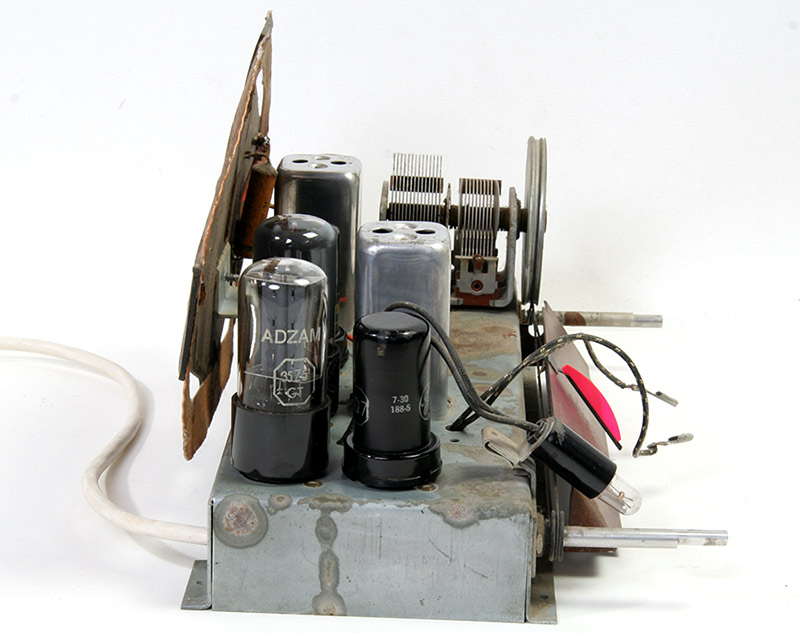

Linkerzijde met afstemcondensator en mengbuis.

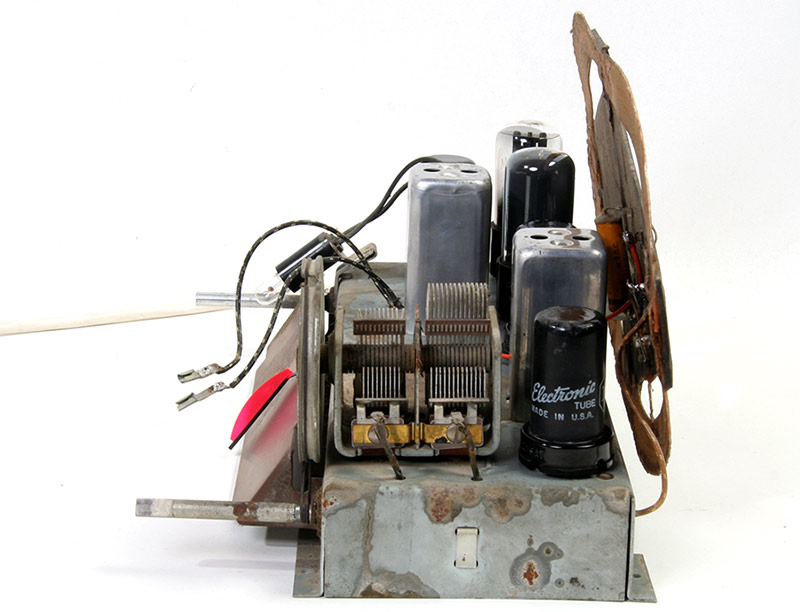

Rechterkant met gelijkrichter en LF-buis en detector. Hier is ook het schaalverlichtingslampje te zien.

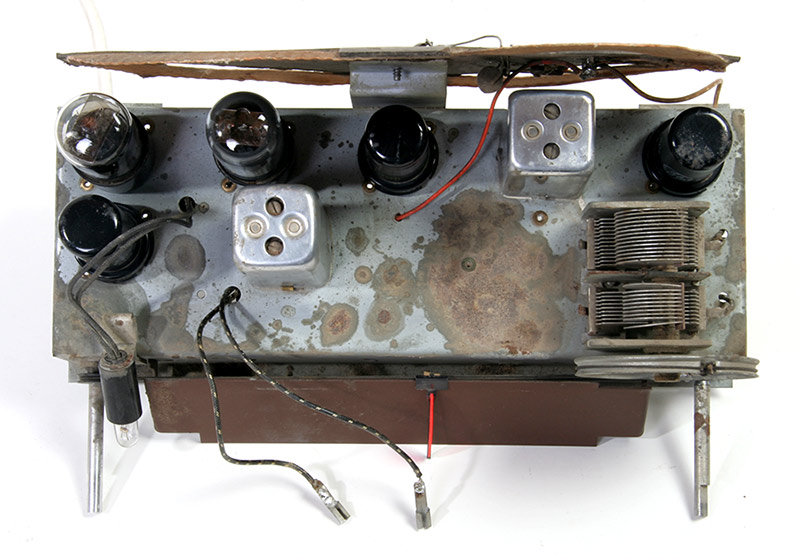

Het toestel van boven gezien.

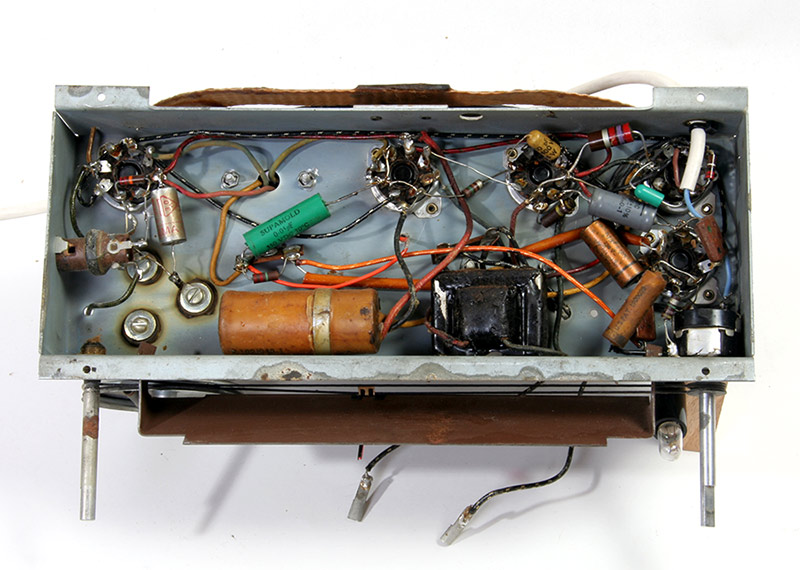

De onderkant. Er zijn al wat condensatoren vervangen. Ook de gelijkrichter is voorzien van een halfgeleiderdiode.
Het toestel werkt uit de kunst.
En hier nog wat data in pdf formaat van de ontvanger ( afkomstig van http://www.radiomuseum.org
