Blaupunkt Derby Portable / Autoradio

De Blaupunkt Derby. Een draagbare radio uit de jaren 60, die ook als autoradio kon worden gebruikt.

De radio bezit vier ontvangbereiken, nl. Lange-, midden- en korte golf en de FM-band. Verder zijn er aansluitingen voor bandrecorder, Pickup en hoofdtelefoon. Aan de onderzijde bevindt zich een klepje, waar achter zich de aansluitingsconnector voor de autoradioslede bevindt. Er wordt, als de winter van 2010 weer voorbij is en de temperaturen in de werkplaats weer hoger worden, een stevige schoonmaakbeurt op het toestel losgelaten.

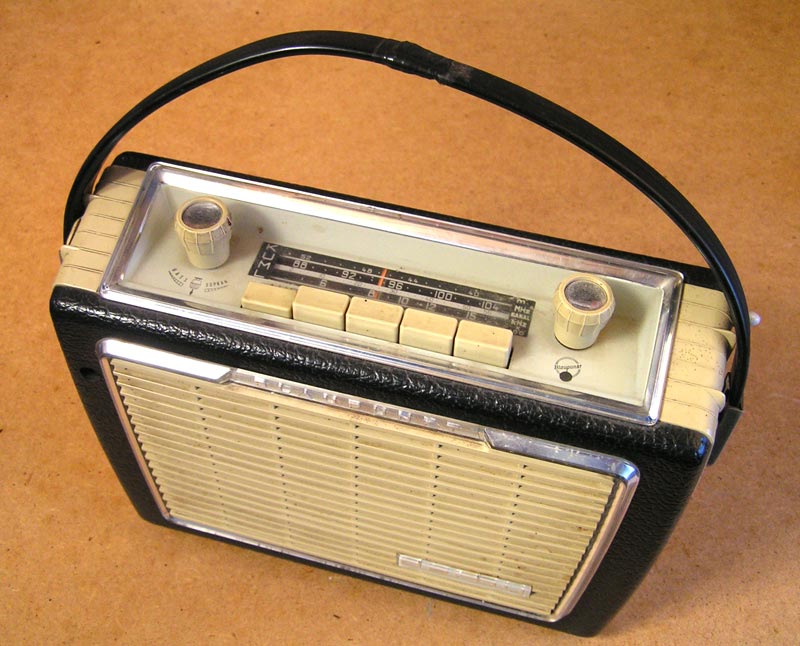

Het apparaat voor gebruik als portable radio.

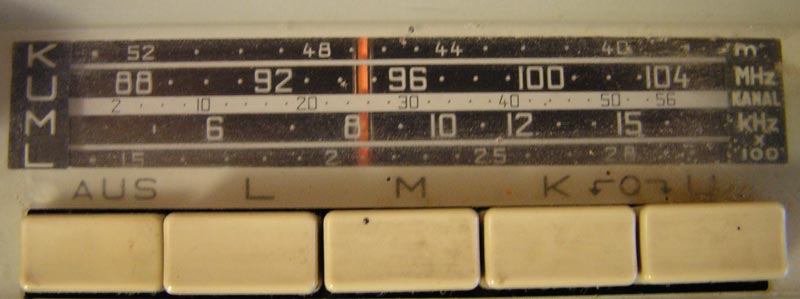

De schaal met de vier frequentiebereiken.

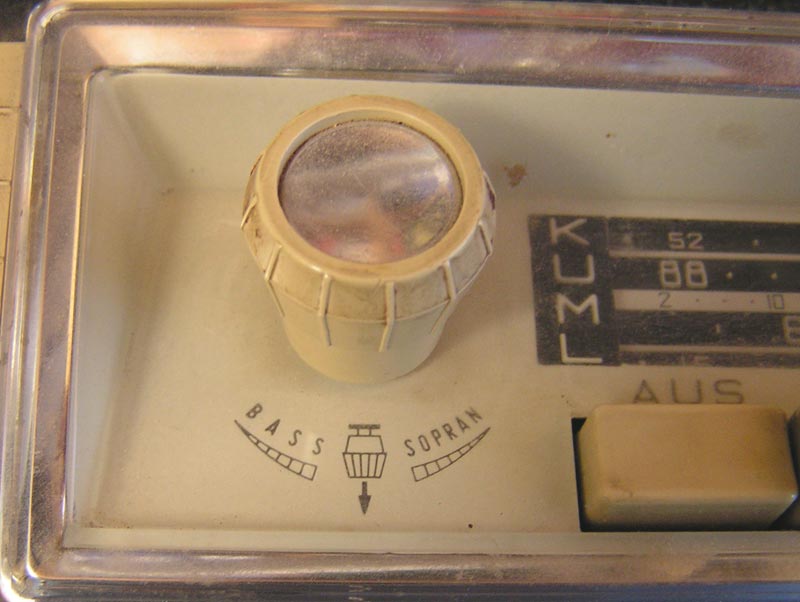

De volumeknop en de toonregeling. Deze laatste is te regelen door de knop uit te trekken en dan te draaien.

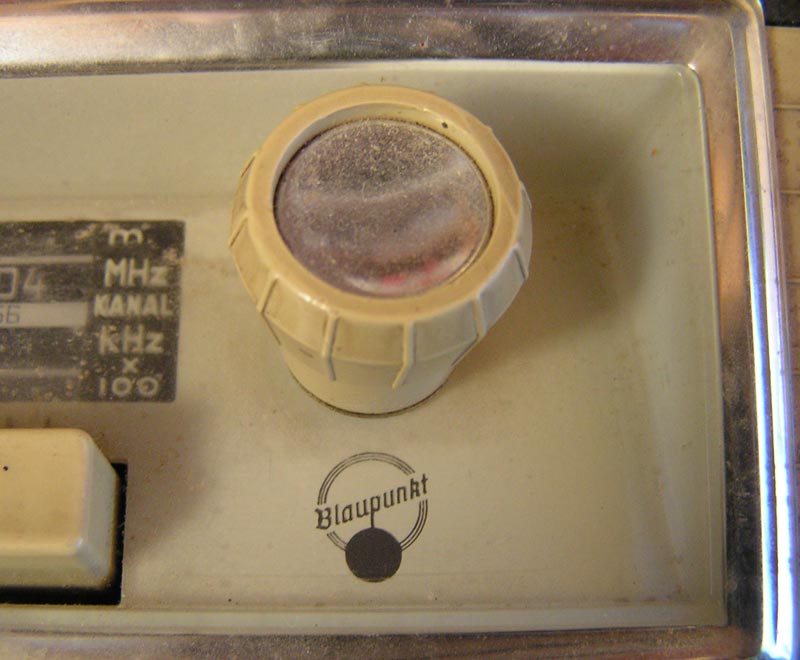

De afstemknop met daaronder het beroemde Blaupunkt-logo.

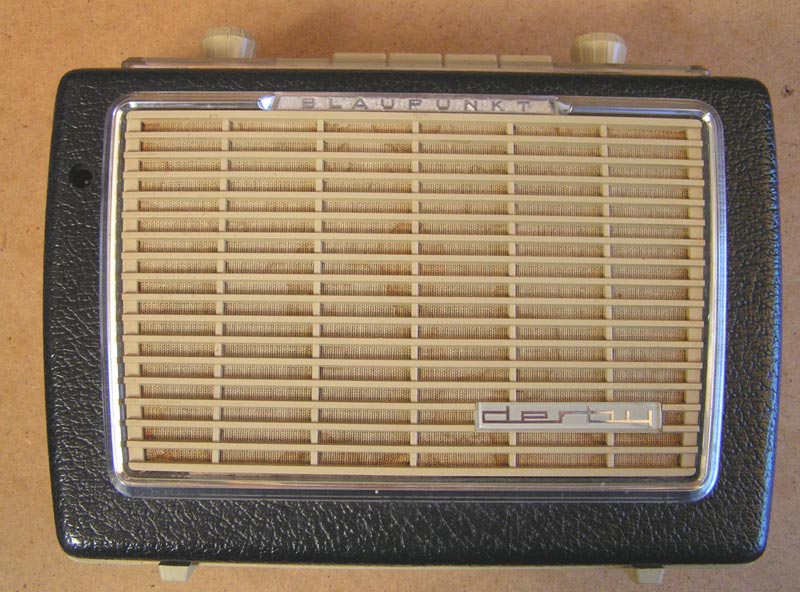

Achter dit doek bevindt zich een redelijk grote luidspreker, die zorgt voor een kwalitatief vrij goede geluidsweergave.

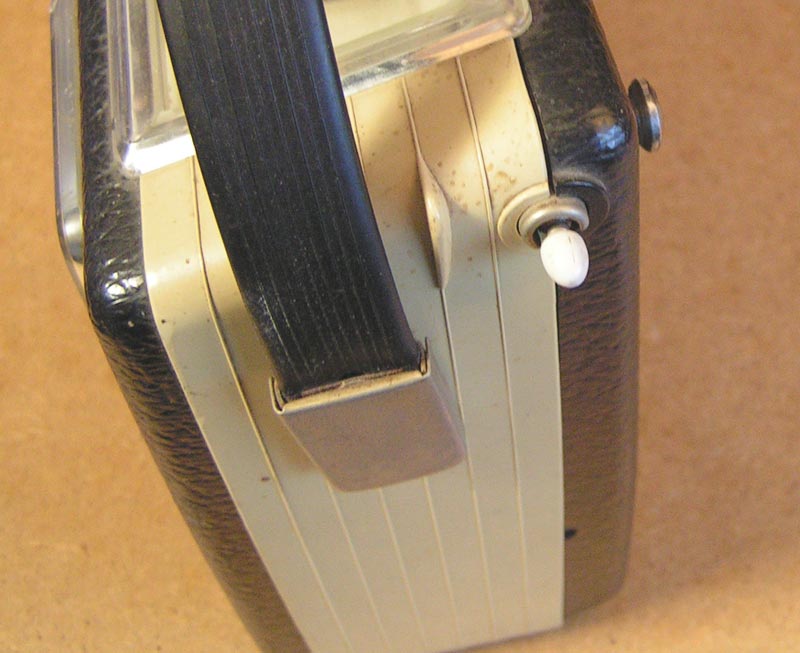

De telescoop-antenne en de afneembare draagriem.

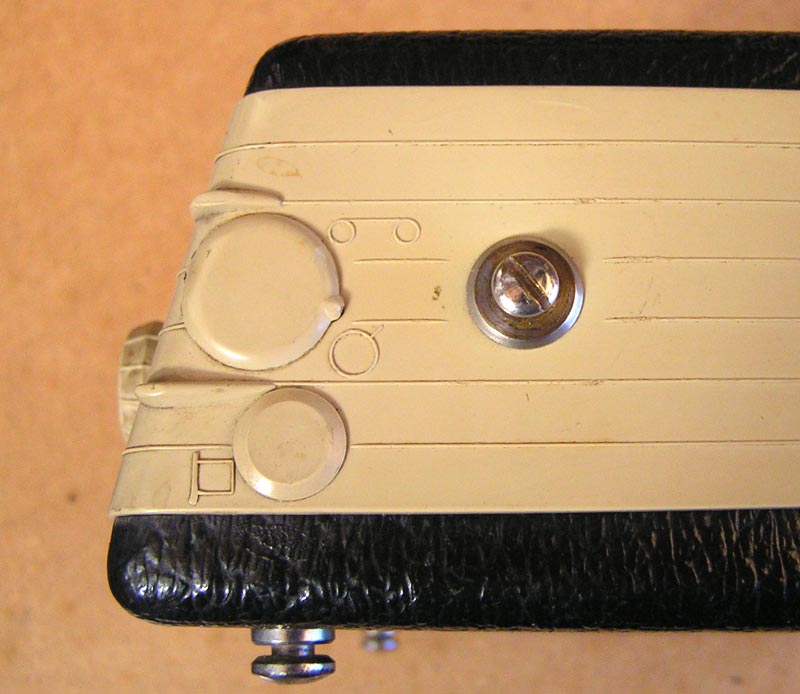

Onder de dopjes, de aansluitingen voor bandrecorder, pick-up en extra luidspreker.

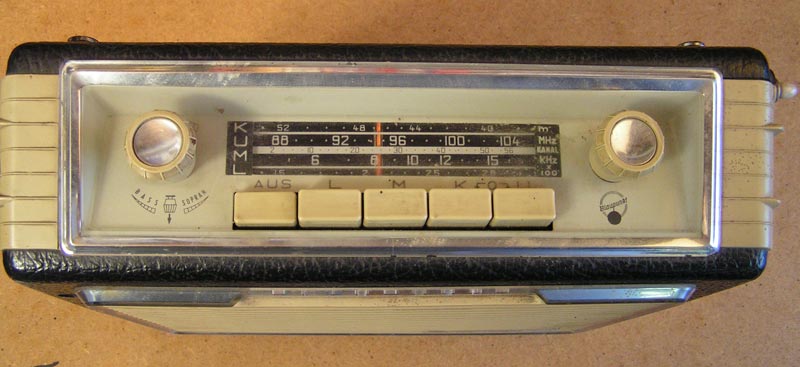

Hier nog eens het complete front.

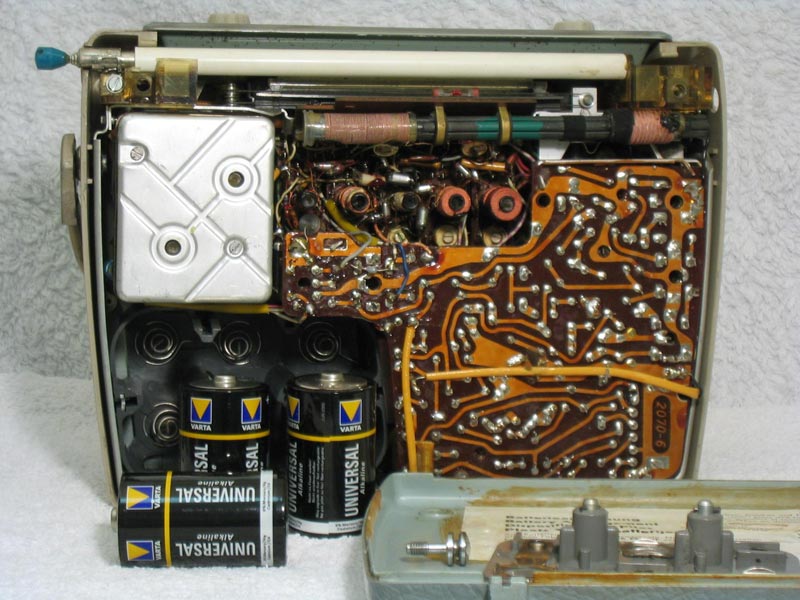

Het binnenwerk van de ontvanger.

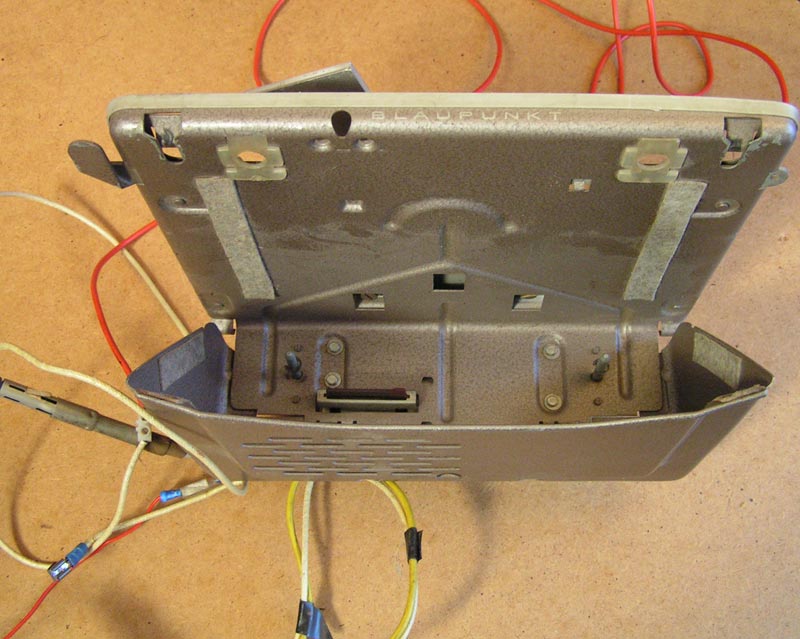

De houder voor de radio, dit ijzerwerk werd in de auto gemonteerd. Iets boven de gele draad is de connector te zien, waarmee de radio met de slede wordt verbonden.

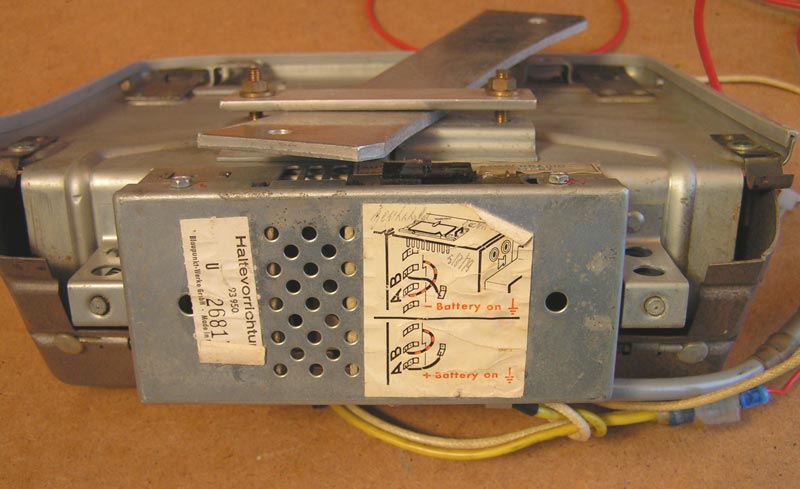

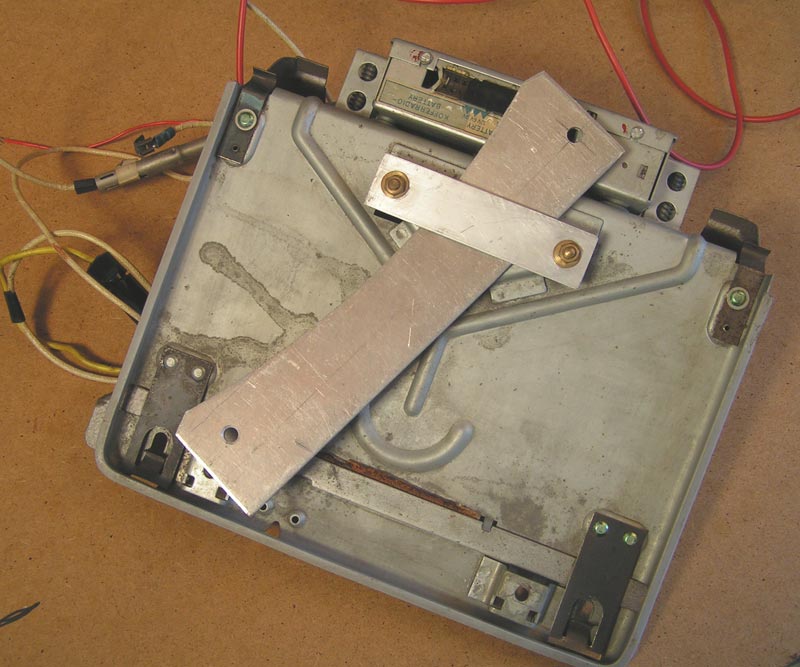

Waar deze alluminium beugel voor dient is me nog niet helemaal duidelijk. Hij behoort niet tot de originele uitrusting.

In dit kastje bevinden zich de aansluitingen voor voedings-spanning en antenne, waarschijnlijk met ontstoringsfilters.

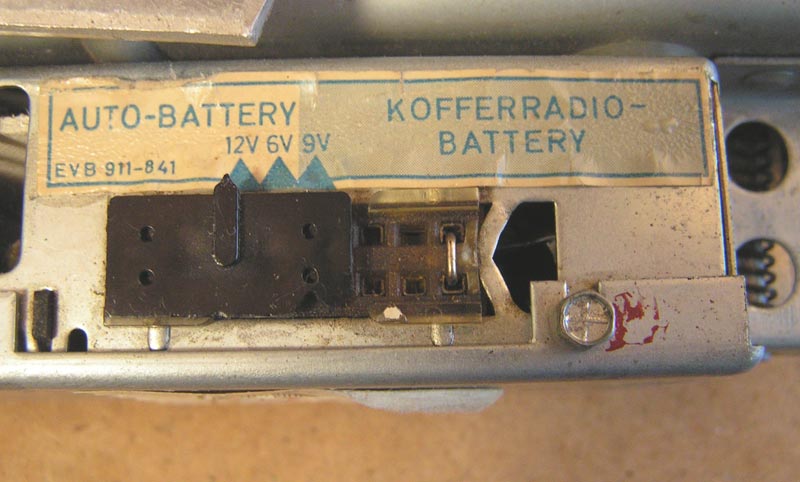

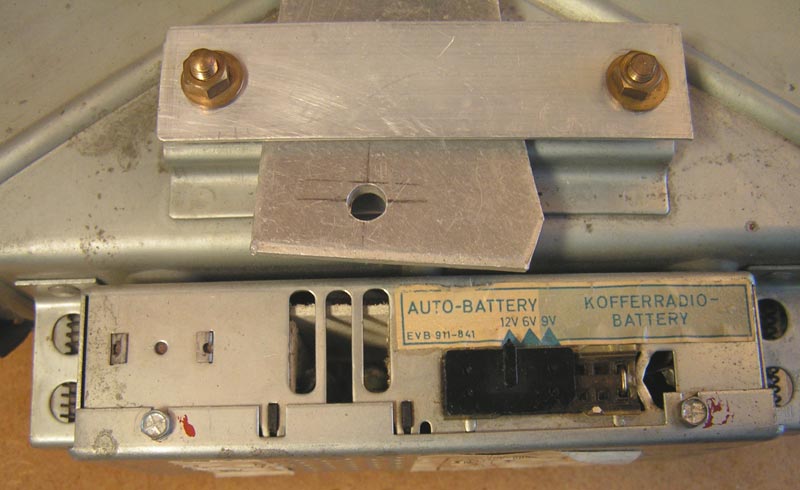

Er kan een keuze gemaakt worden uit drie voedingsspanningen, te weten 12, 9 en 6 Volt.

Waar het blanke brugje voor dient is ook niet duidelijk.

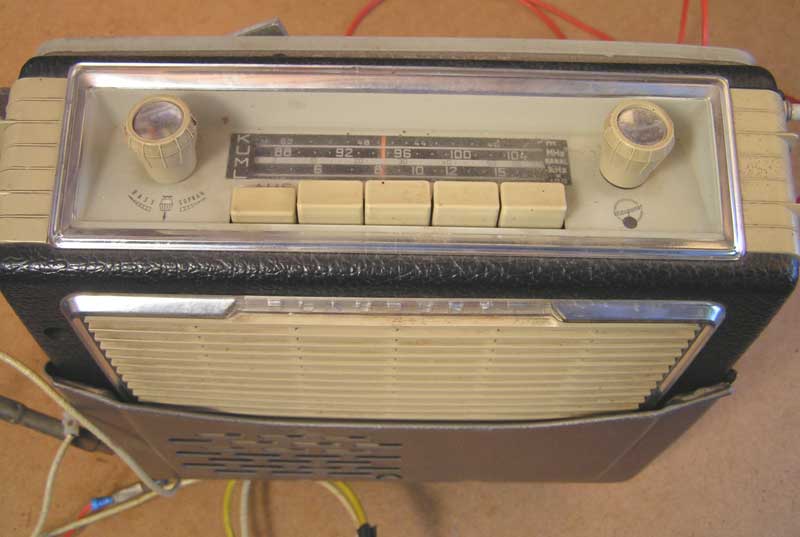

En zo ziet de ontvanger er als autoradio uit.

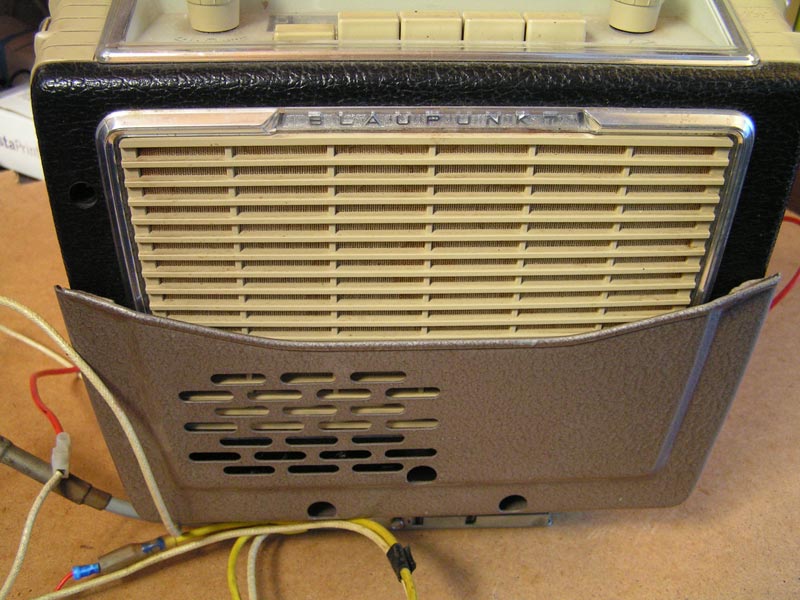

De extra sleufjes in de slede laten het geluid van de luidspreker door.

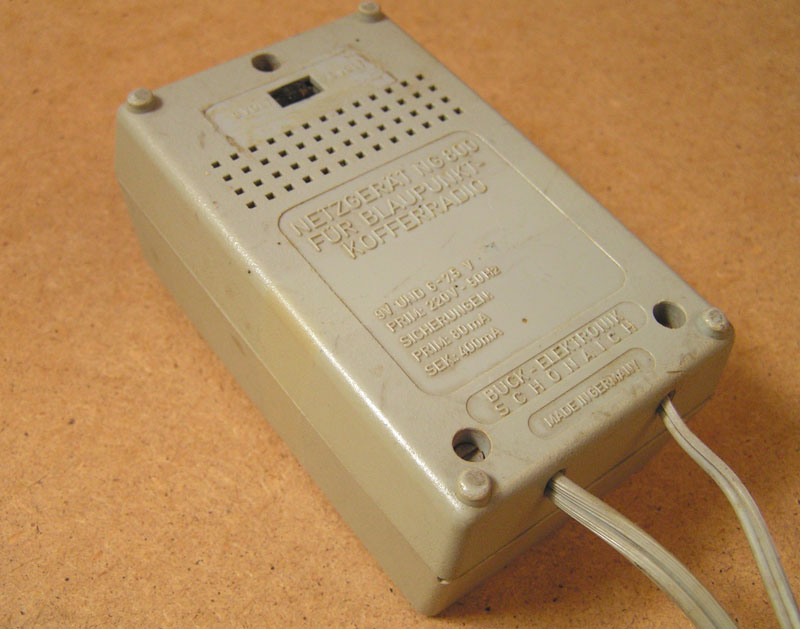

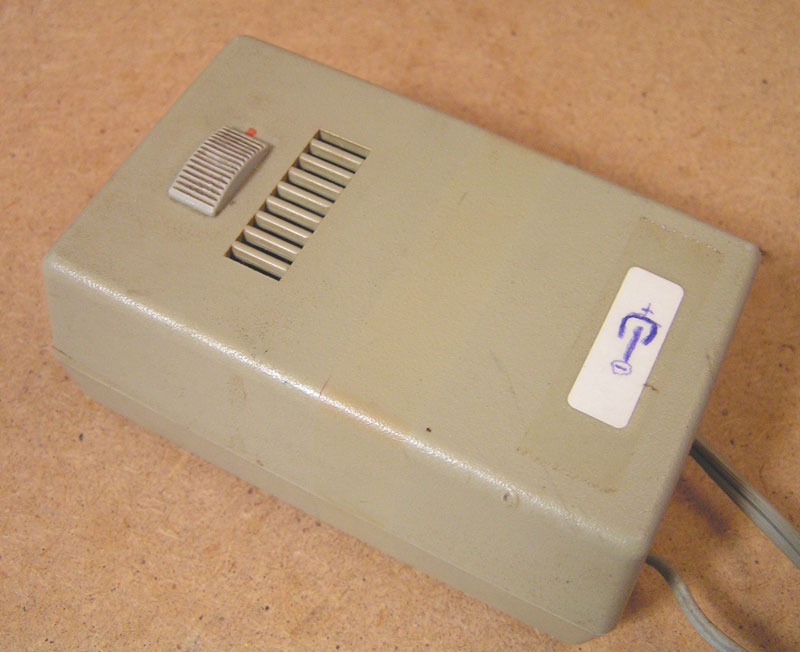

Om  de kosten voor batterijen wat te beperken is ook voorzien in een netspanningsadaptor. De NG800, NG voor NetzGerät.

Een apparaat van de firma BUCK-Elektronik.

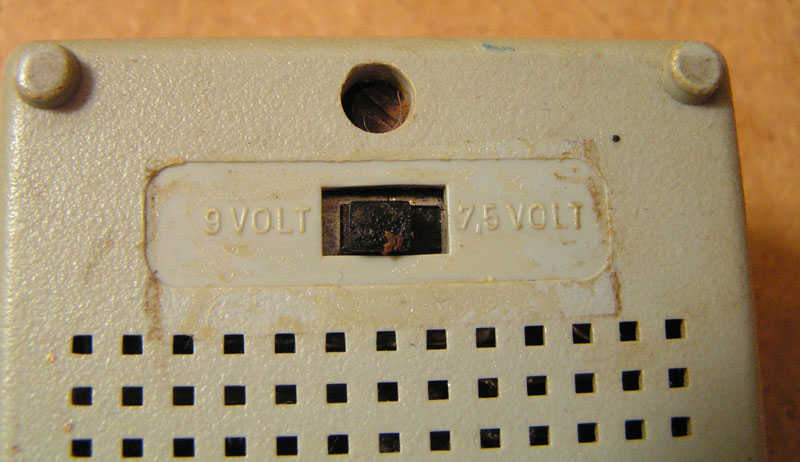

Omschakelbaar van 7,5V naar 9 Volt.

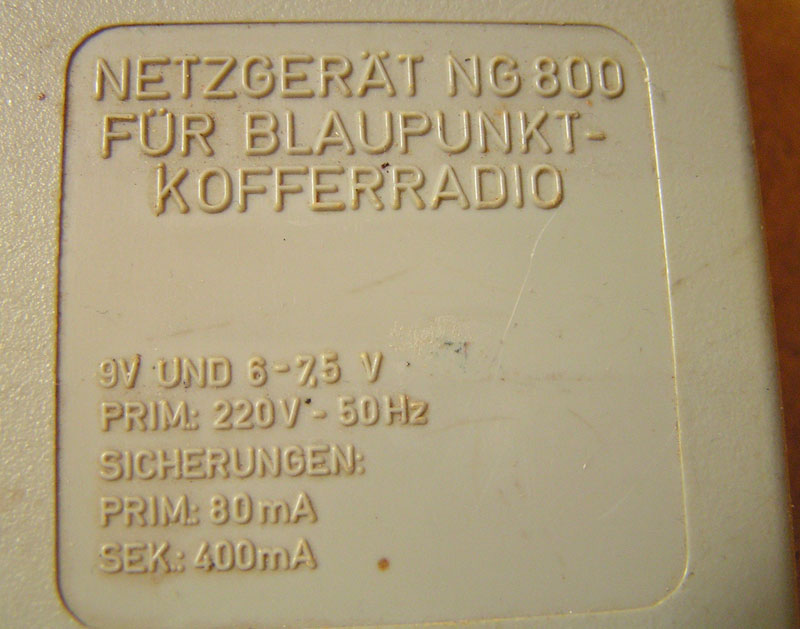

Hierbij de exacte data van het apparaat.

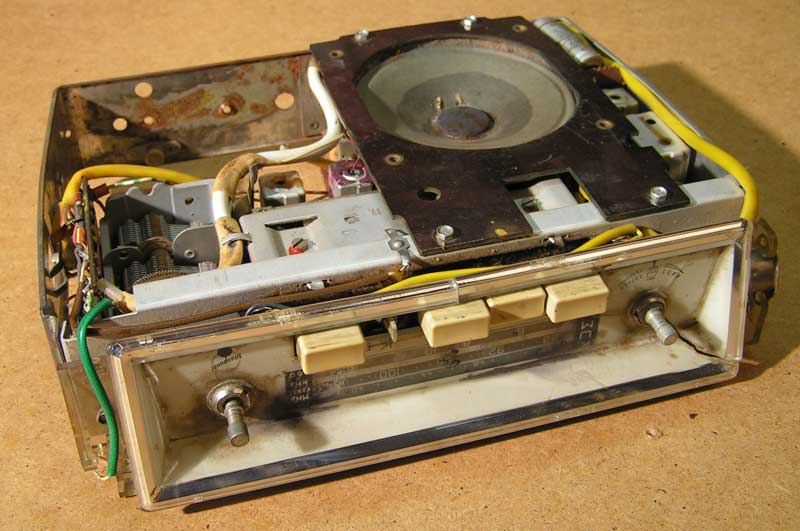

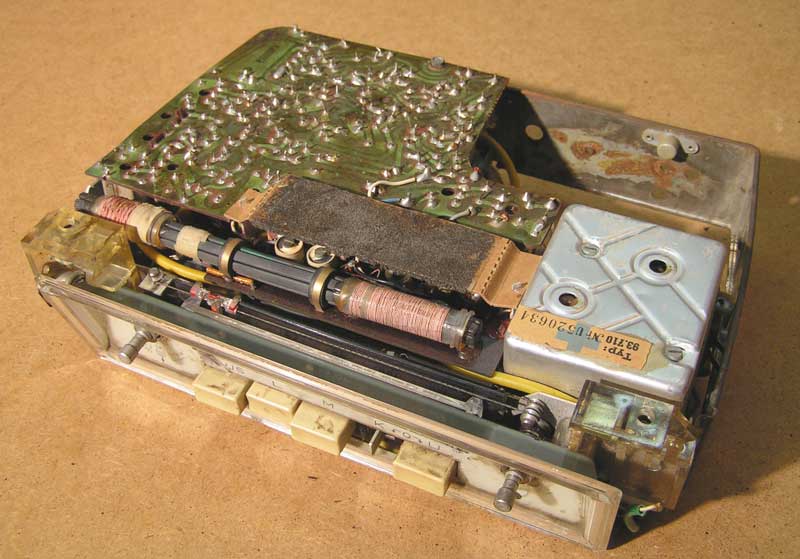

Het binnenwerk, dit is een sloopset voor de onderdelen.

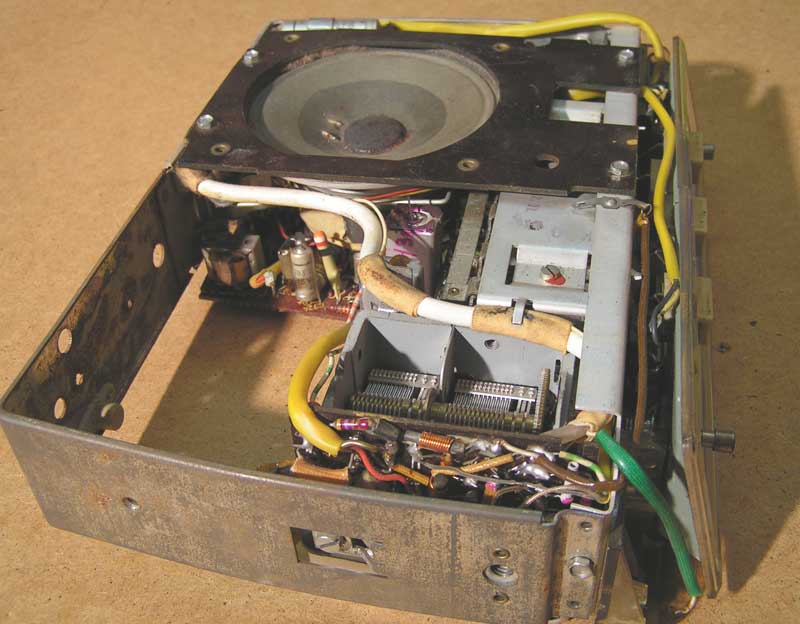

De degelijke afstemcondensator.

Rechts de FM-tuner en links daarvan de ferriet-antenne.

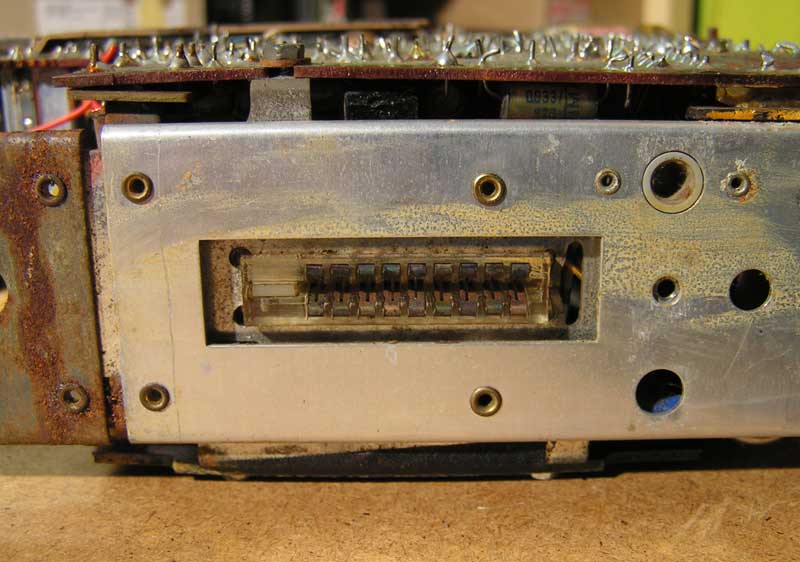

De aansluiting voor de slede, ook dit is de sloopset.

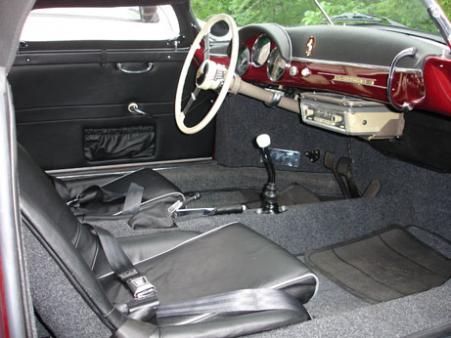

De radio in een Porsche ingebouwd.

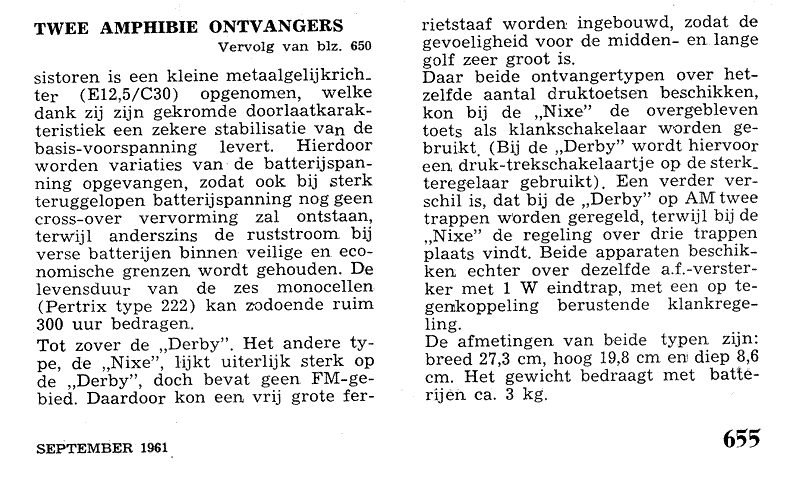

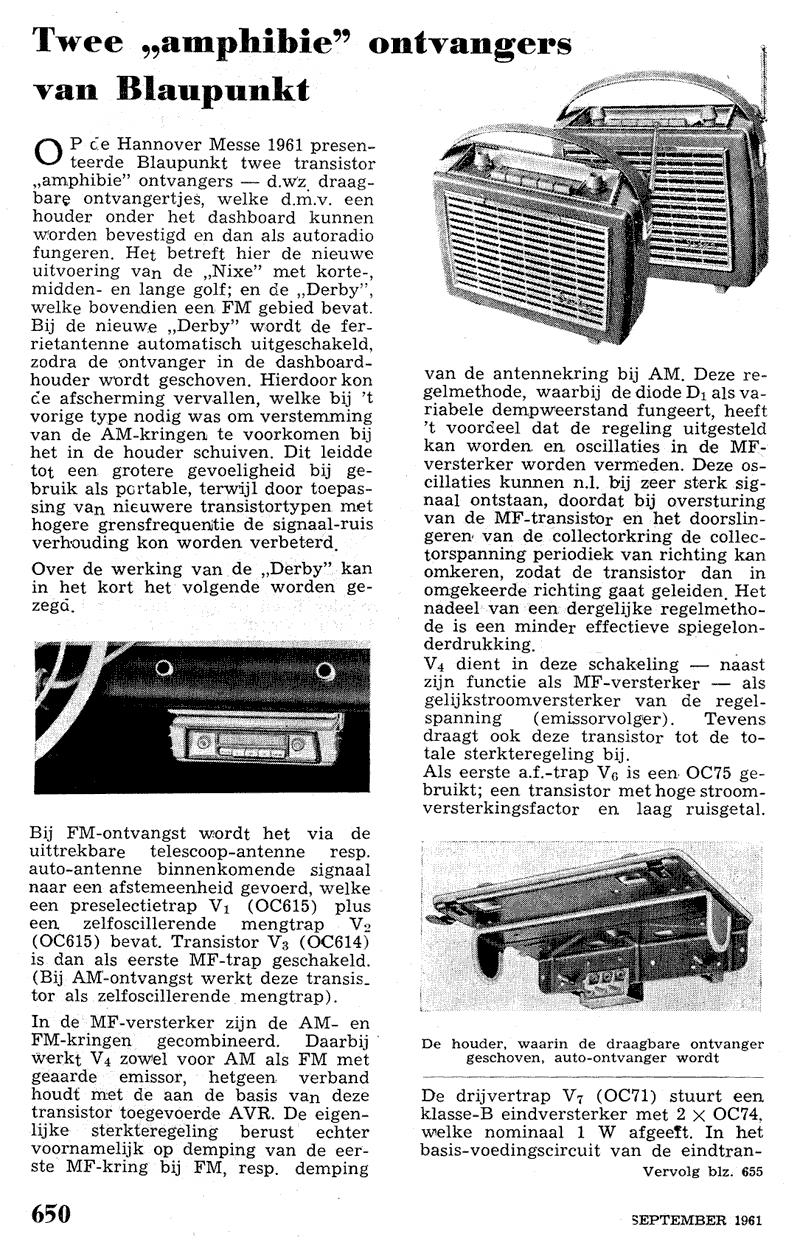

Hieronder een beschrijving uit Radio Bulletin van de ontvanger, toen die in 1961 op de Hannovermesse werd gepresenteerd.



Hieronder een collectie reclamefolders, inbouwaanwijzingen, de bediening, tips voor FM-ontvangst, uitgebreide documentatie en de rekening.

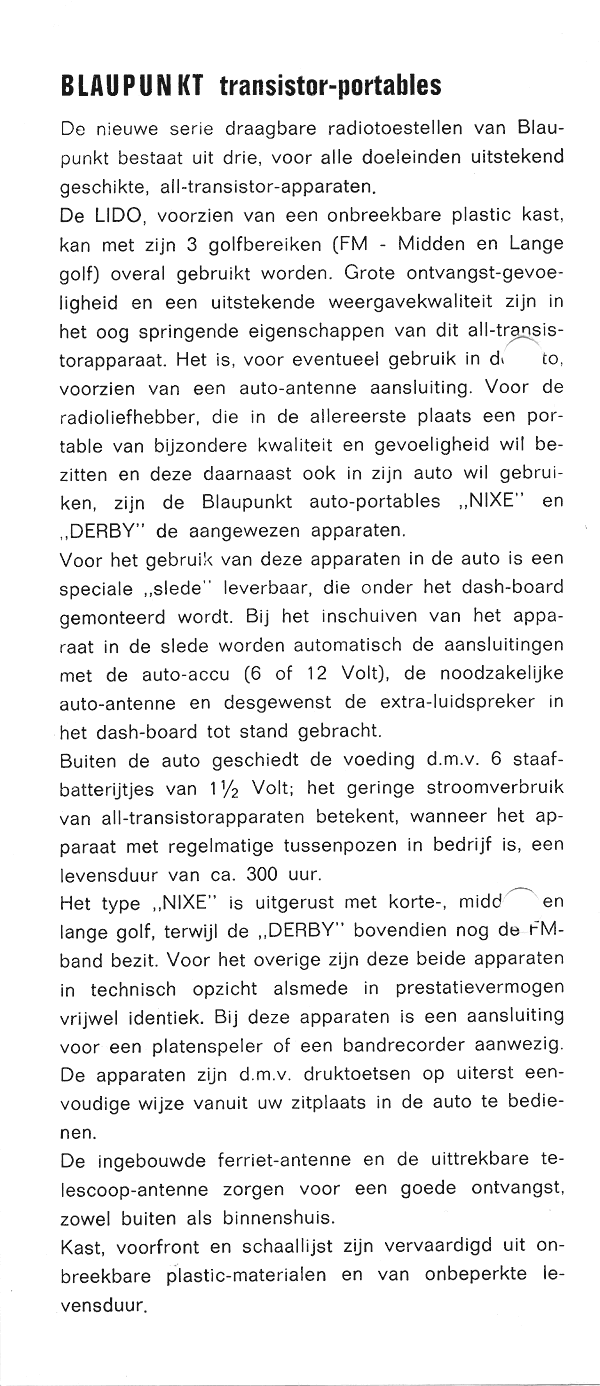

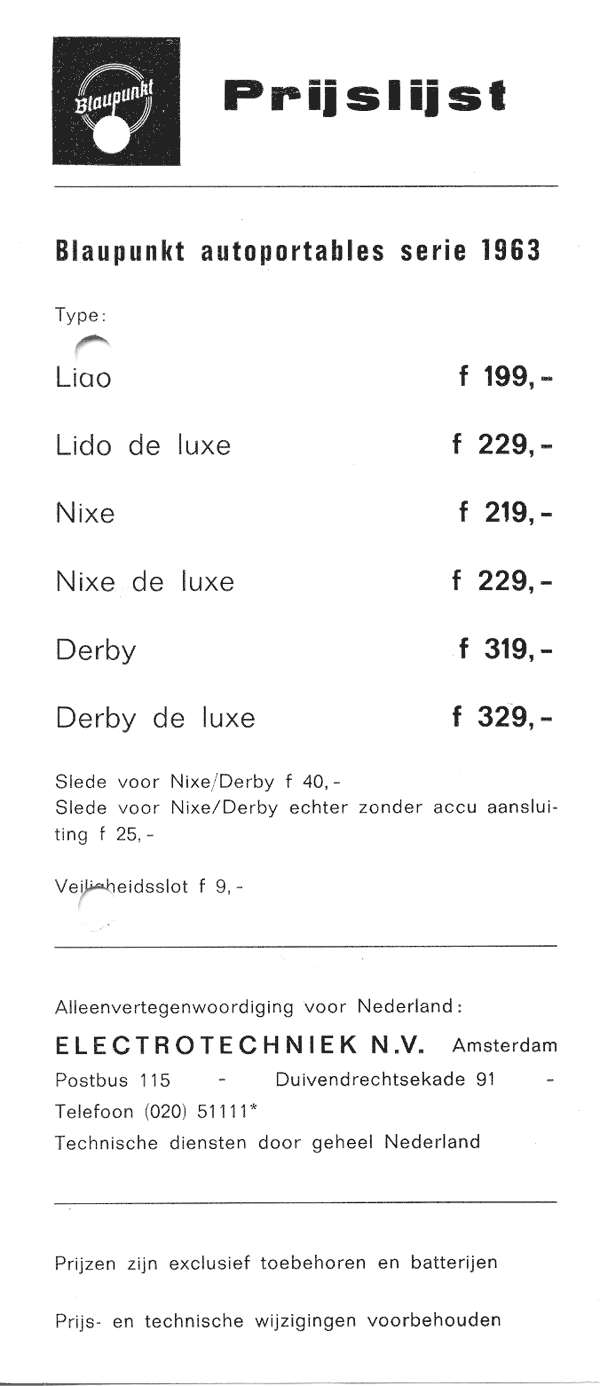

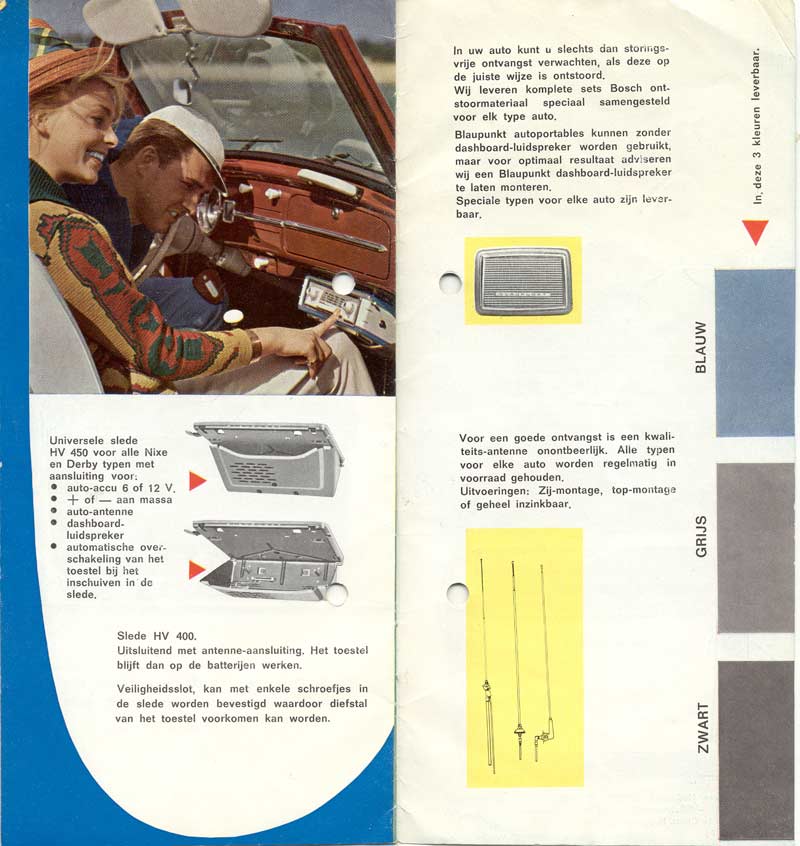

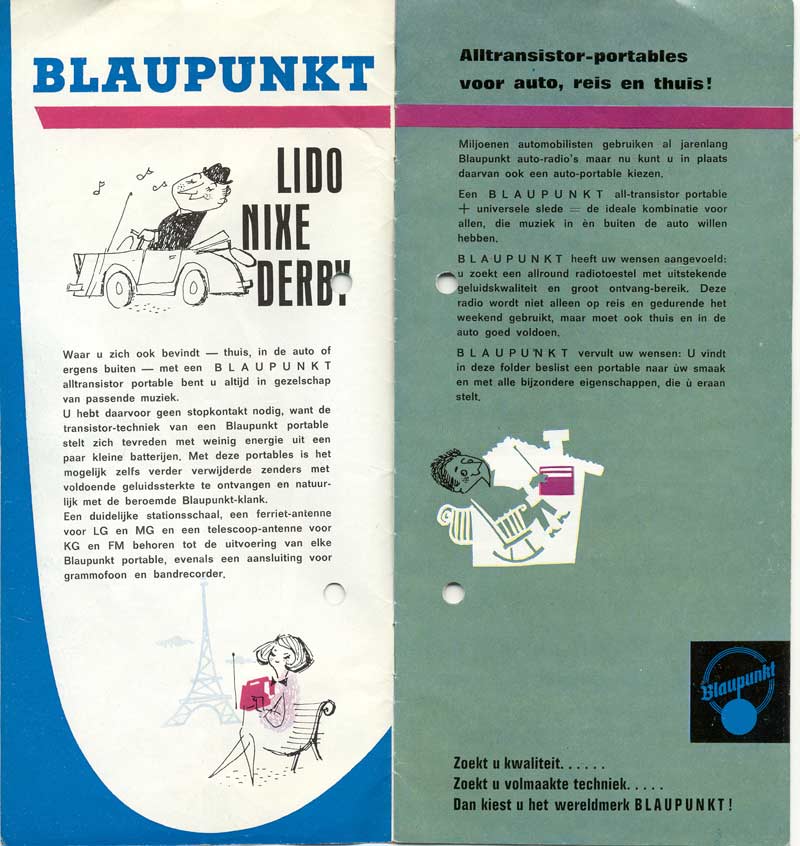

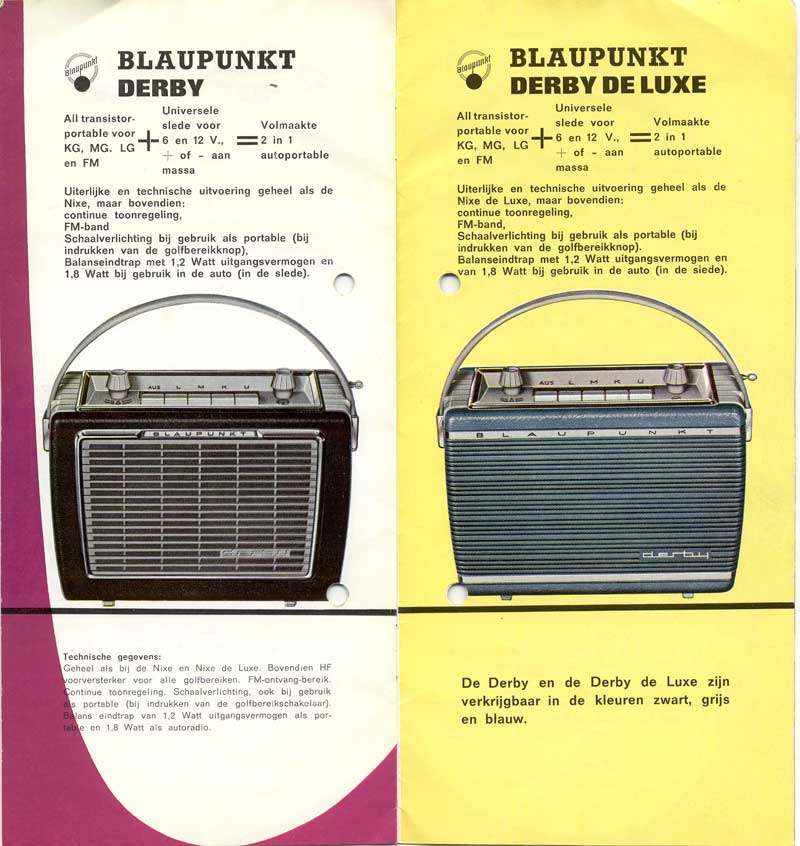

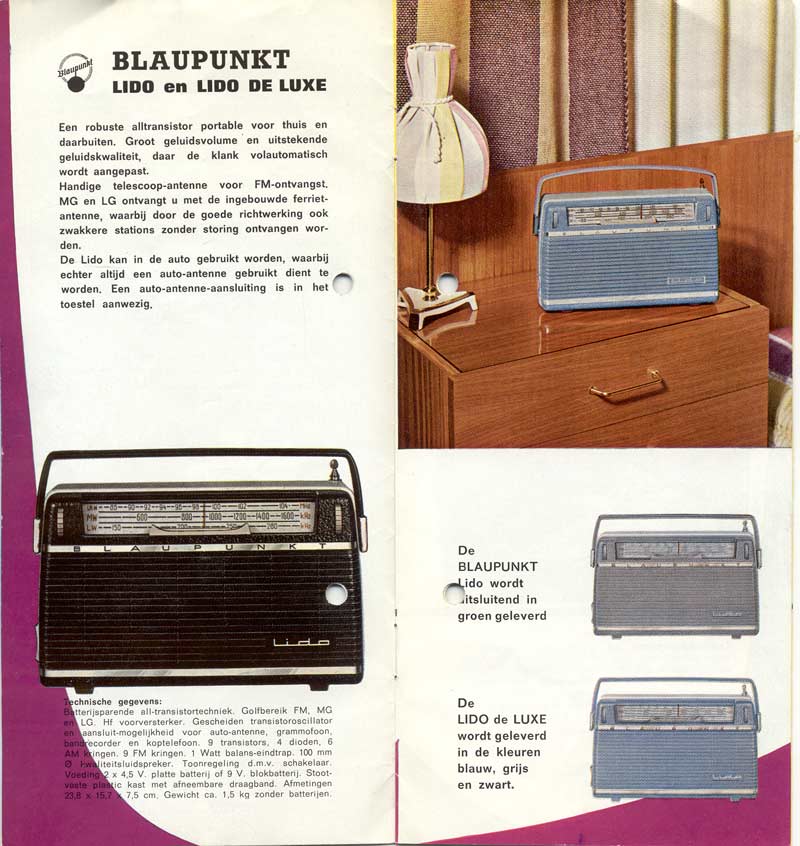

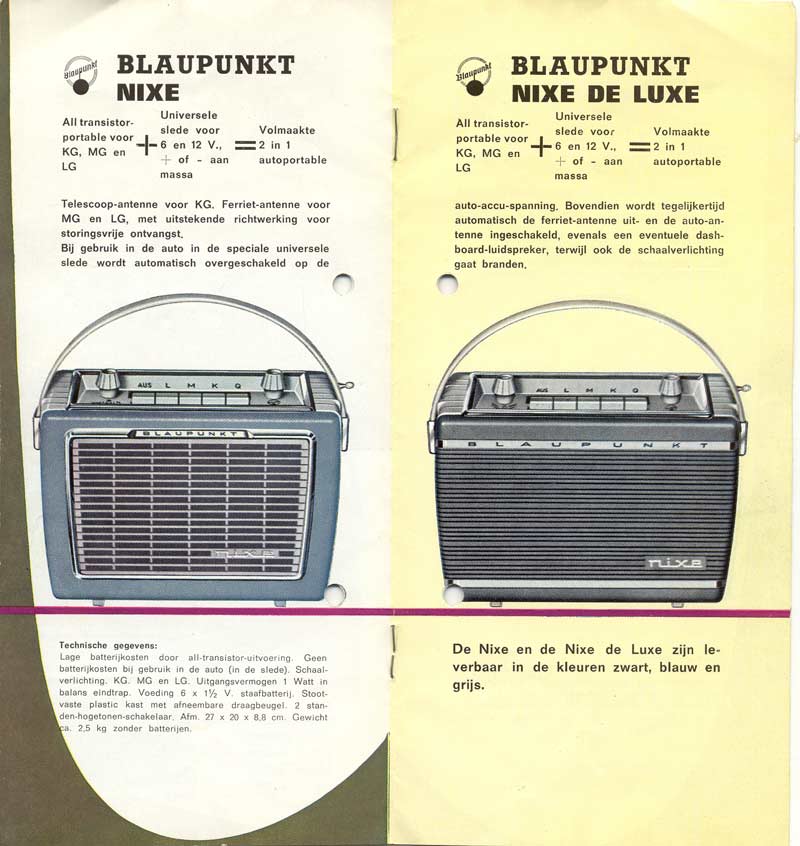

De reclamefolder.

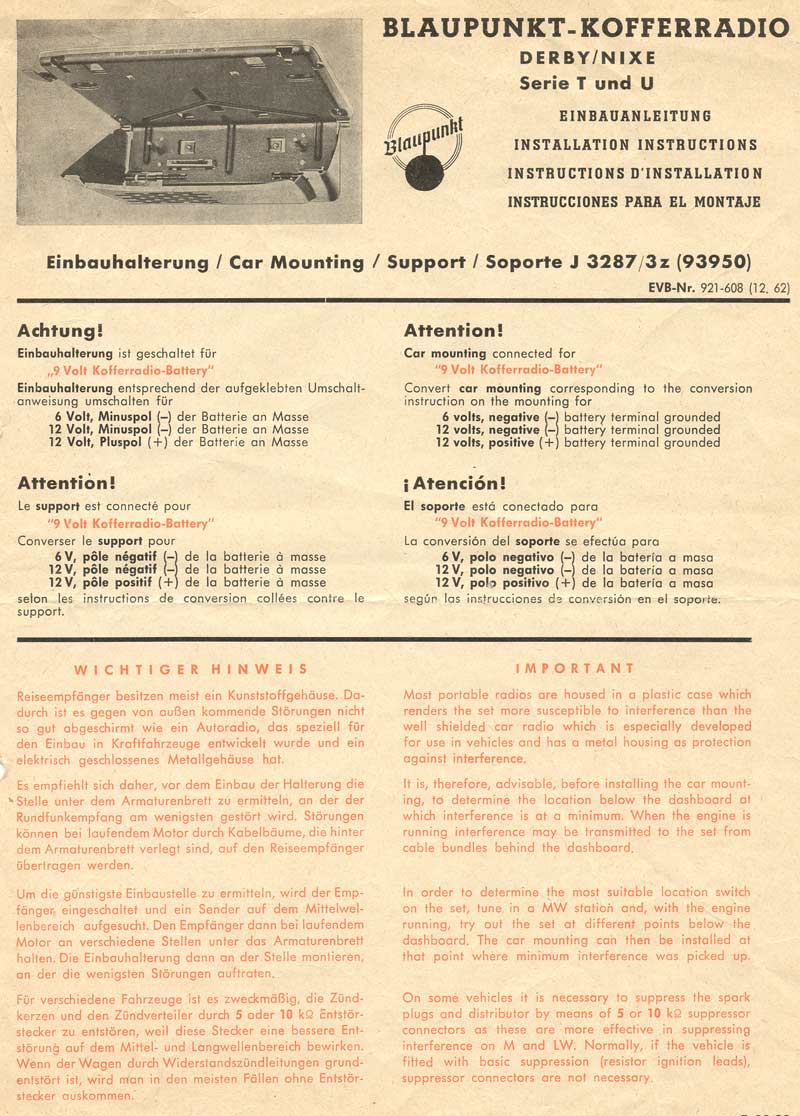

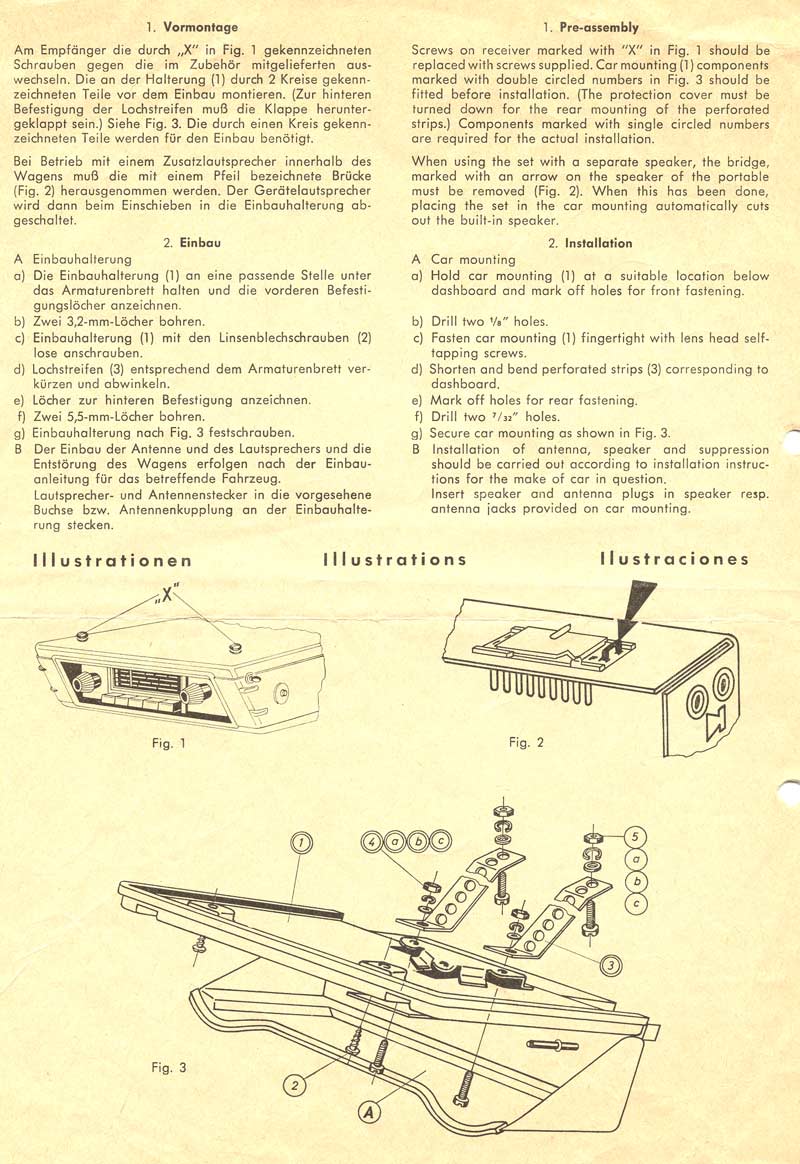

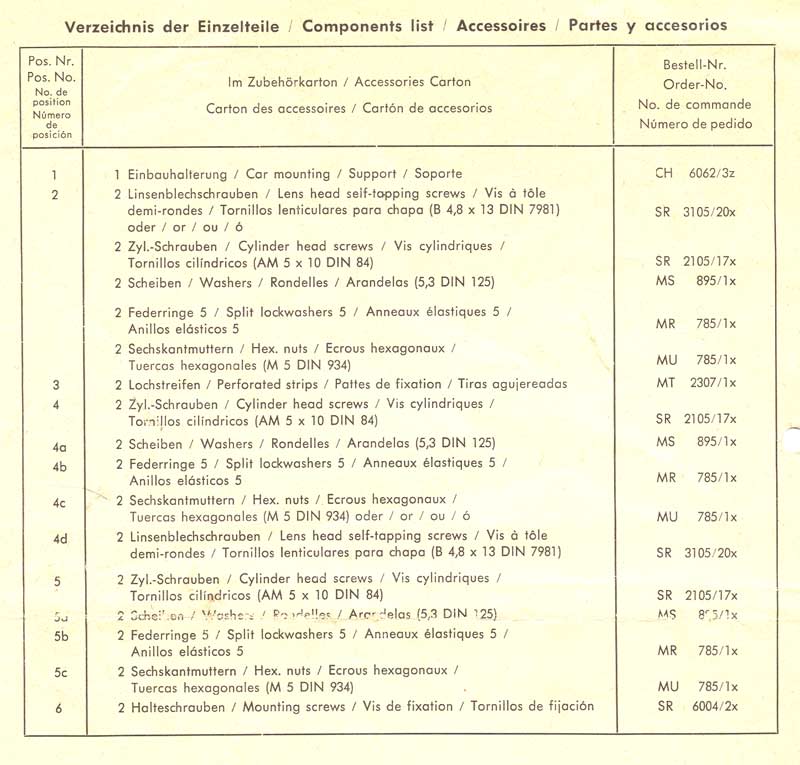

Inbouwaanwijzing:

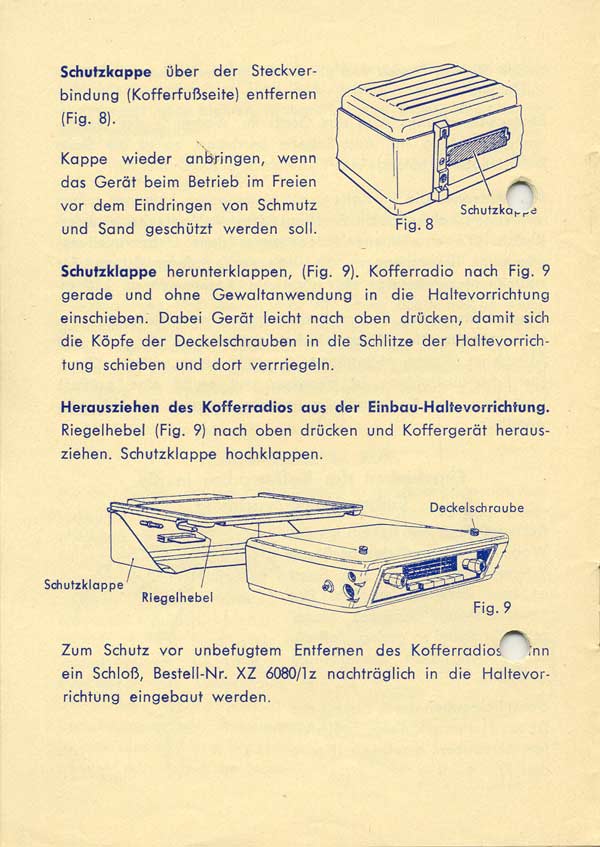

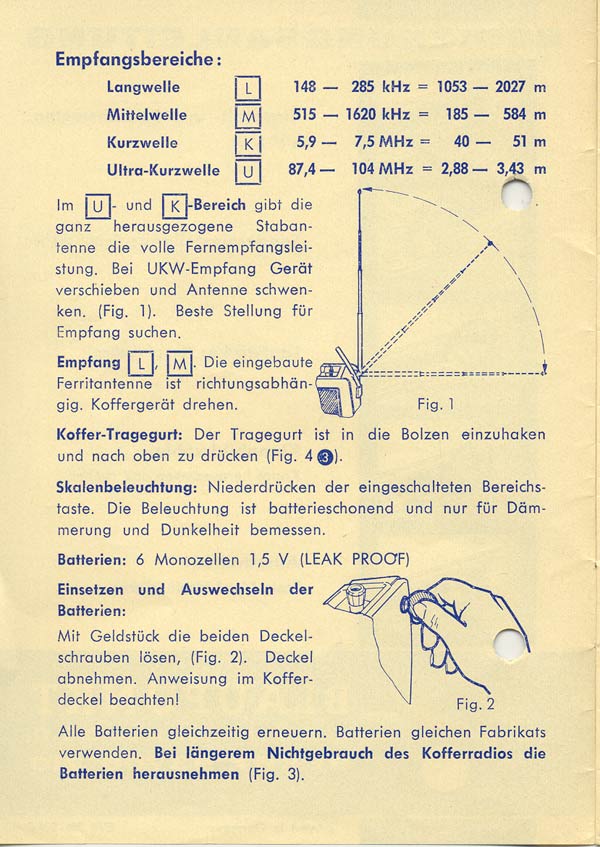

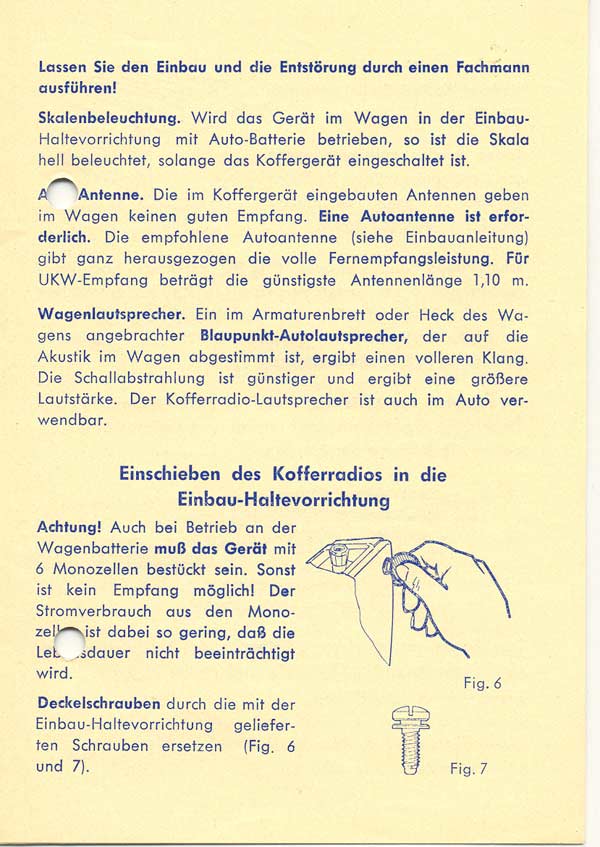

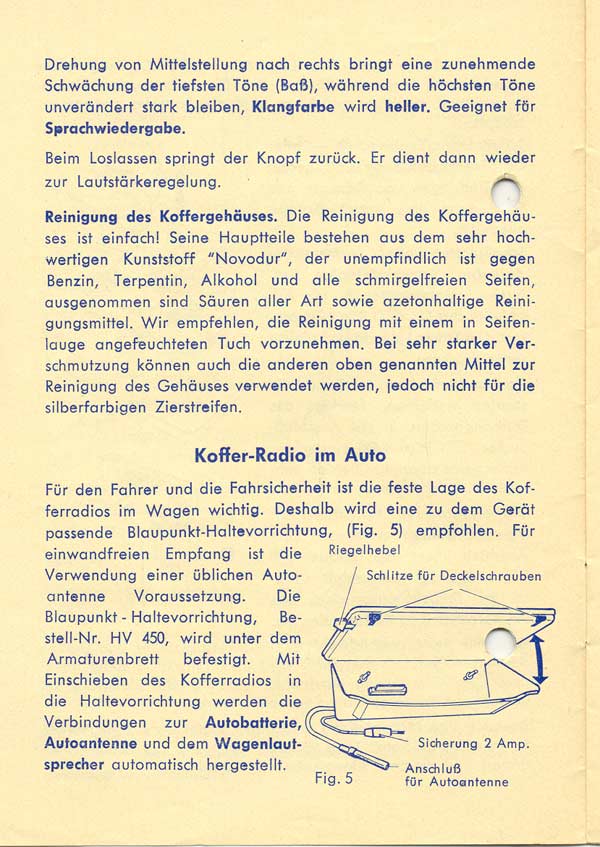

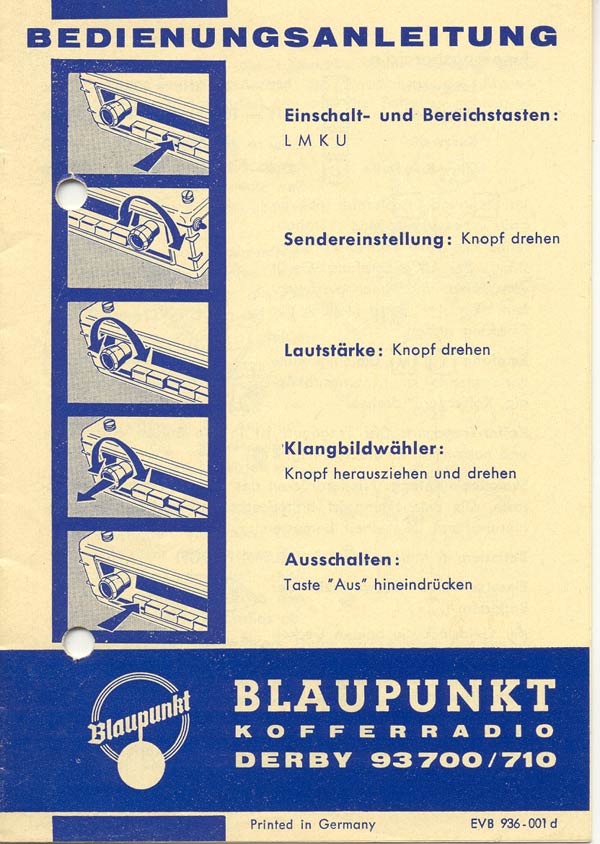

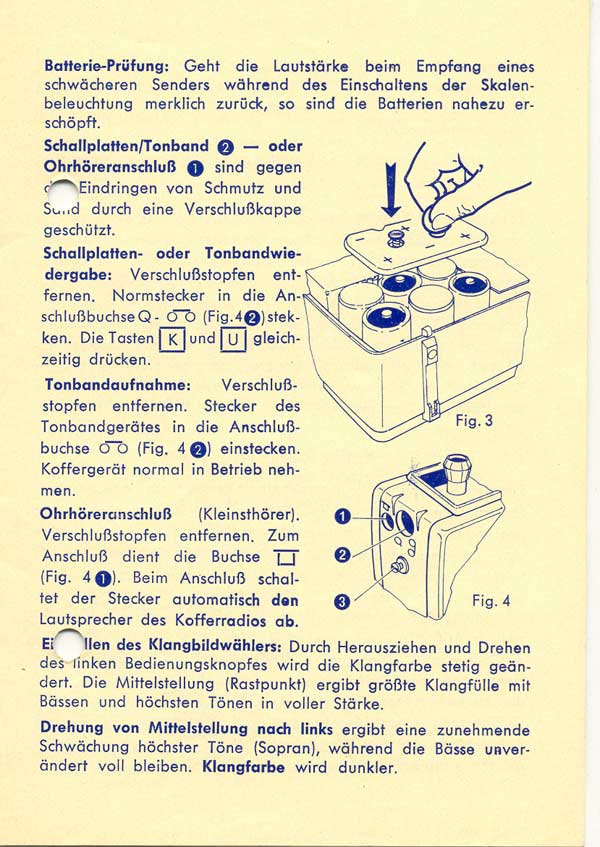

De bediening:

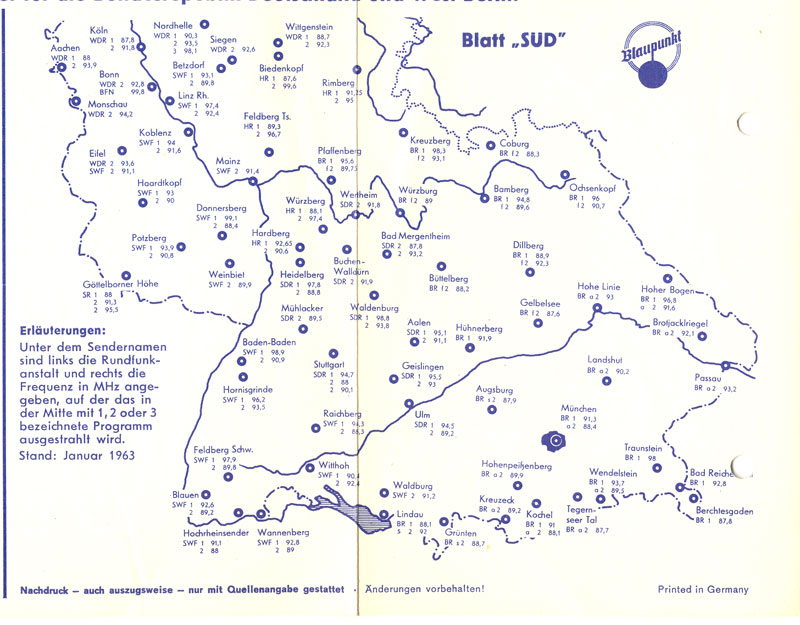

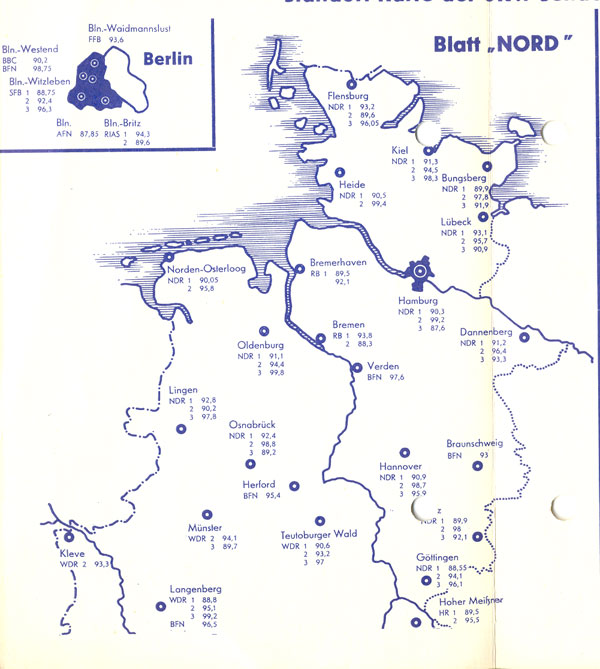

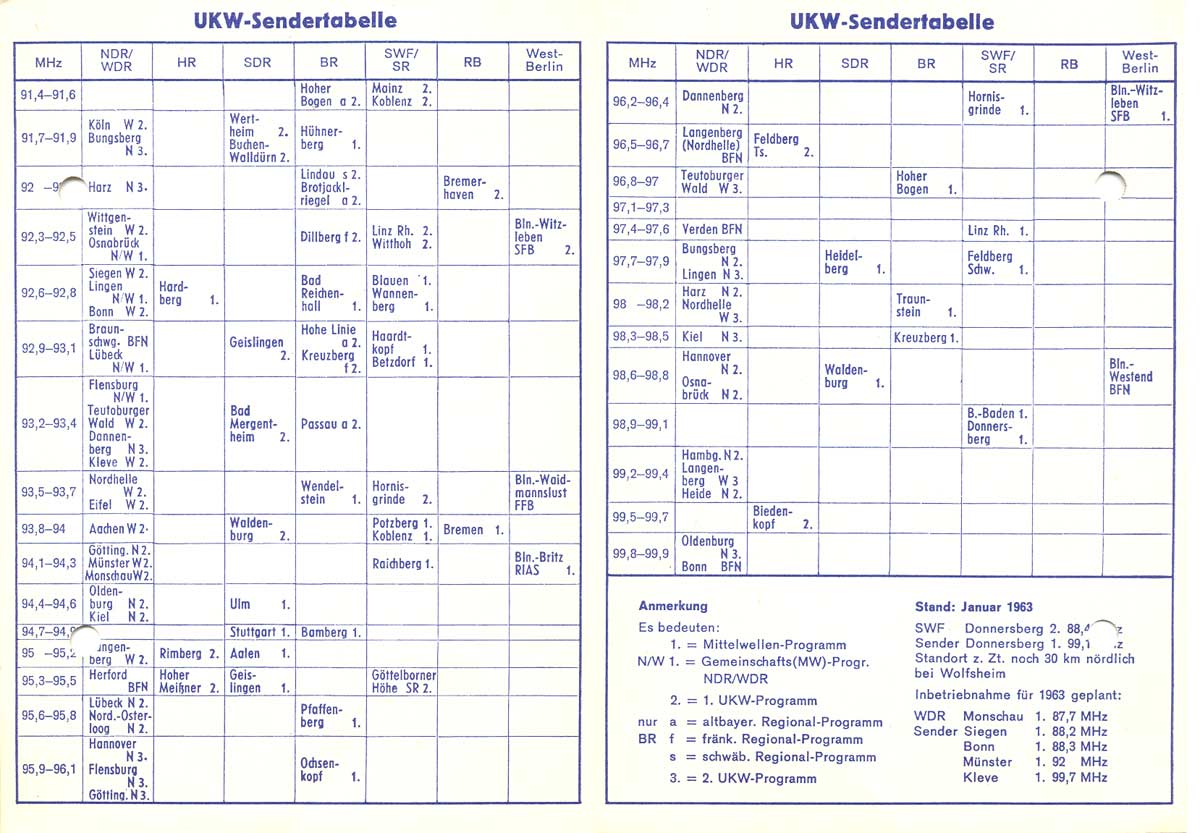

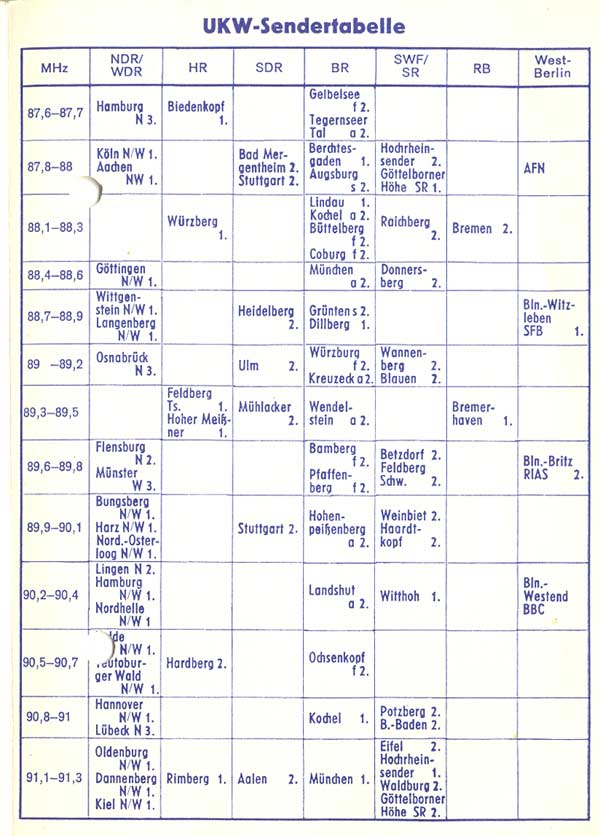

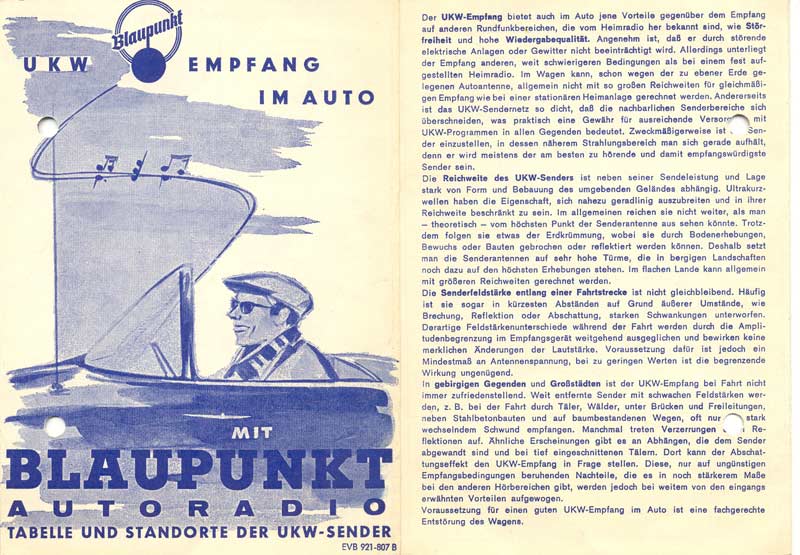

Tips voor FM-ontvangst

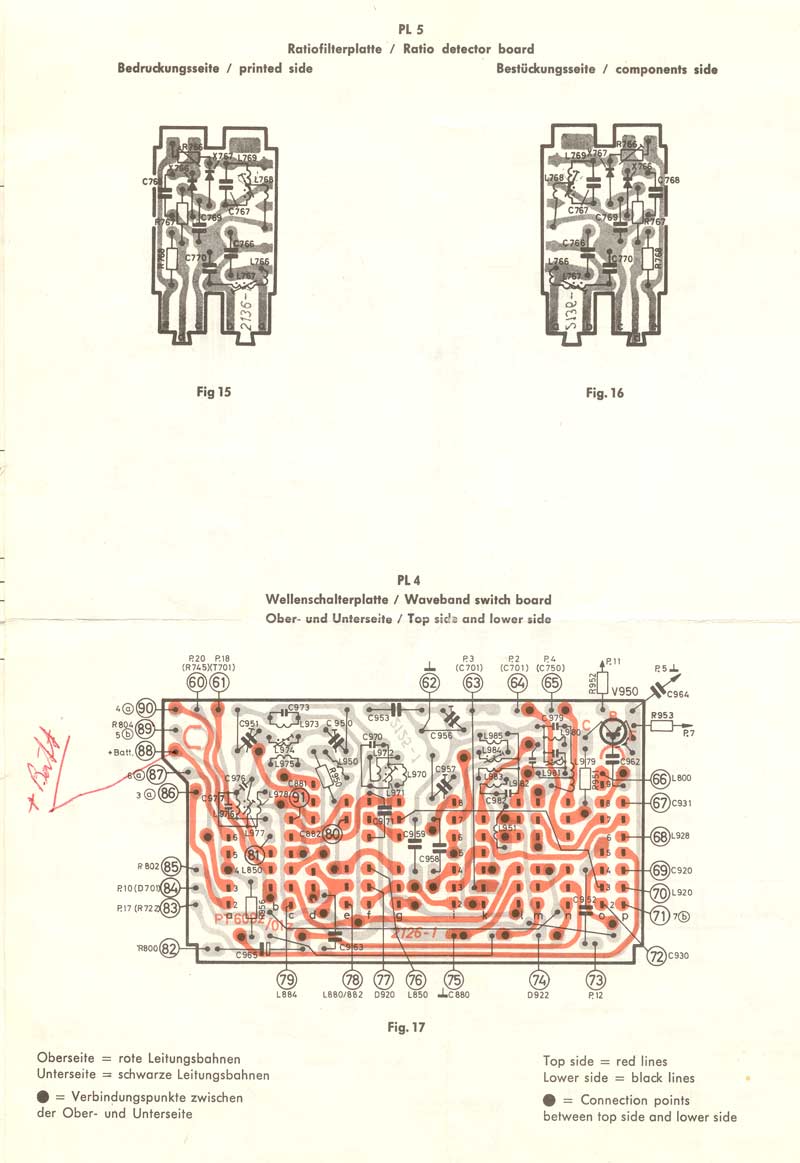

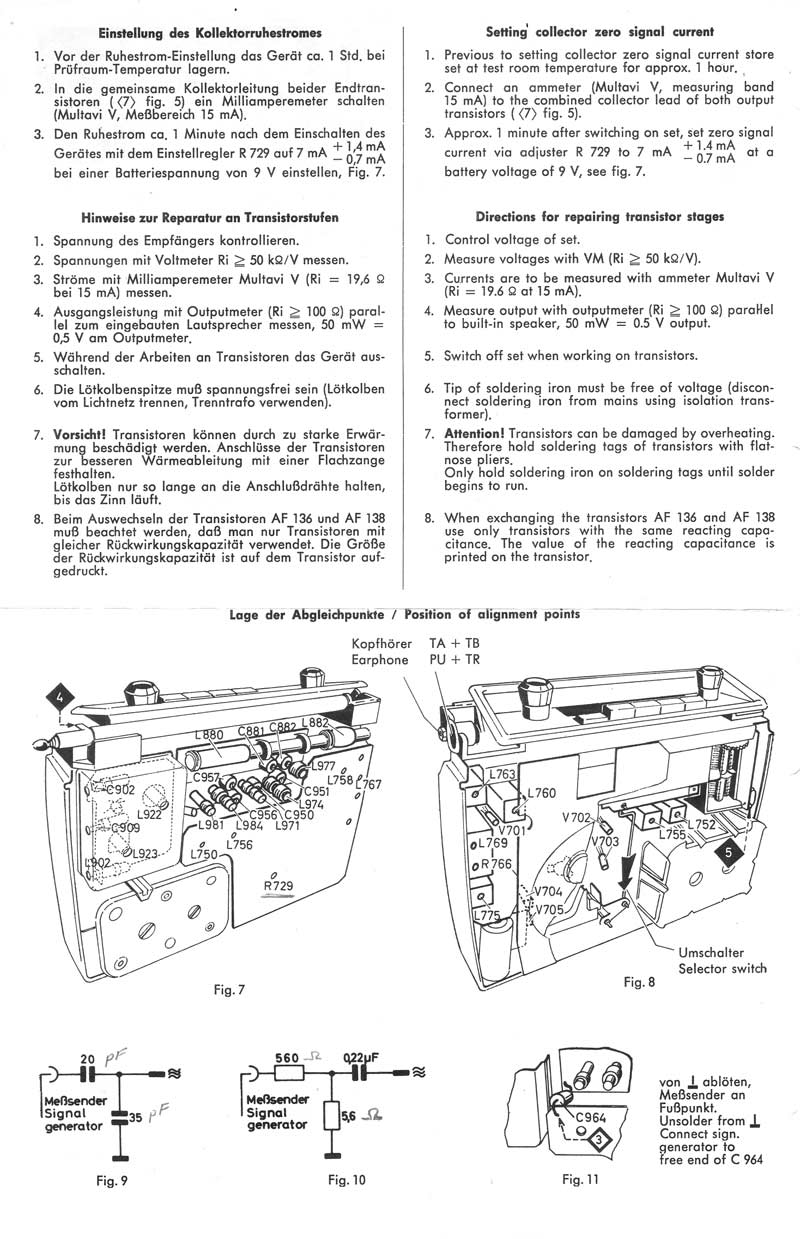

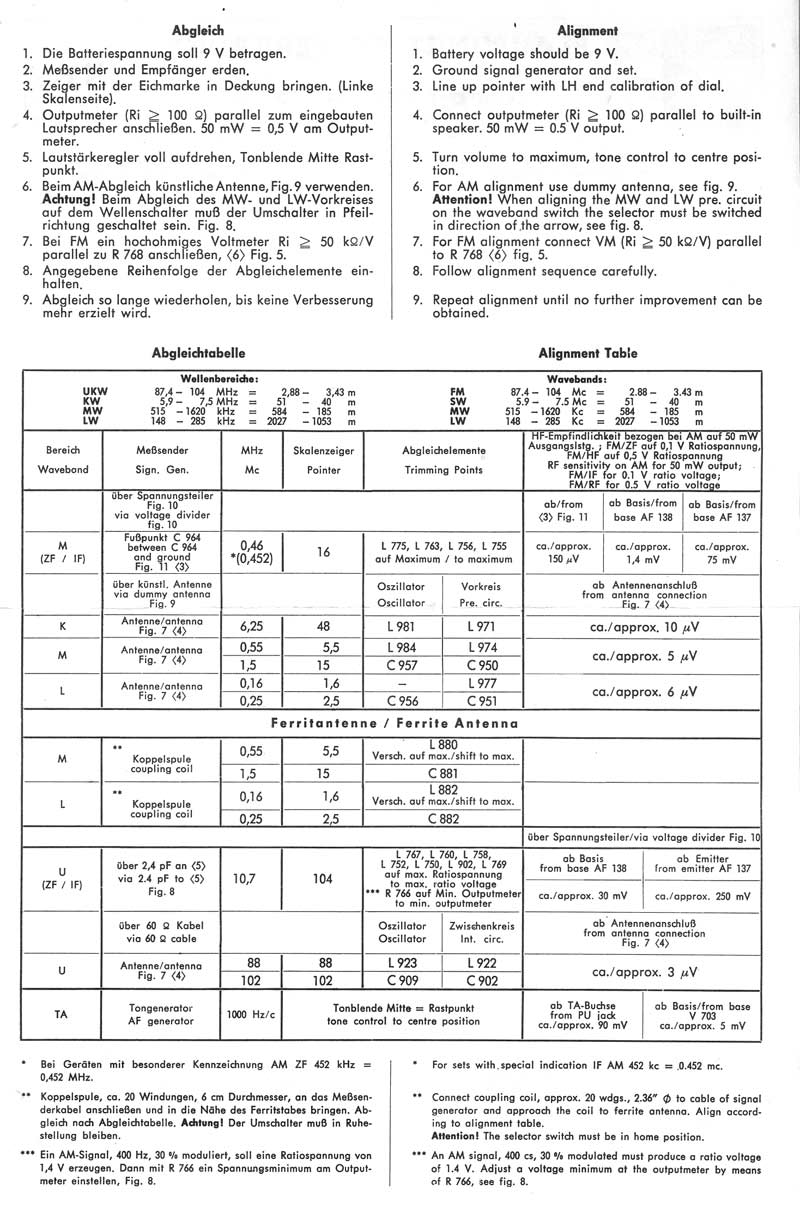

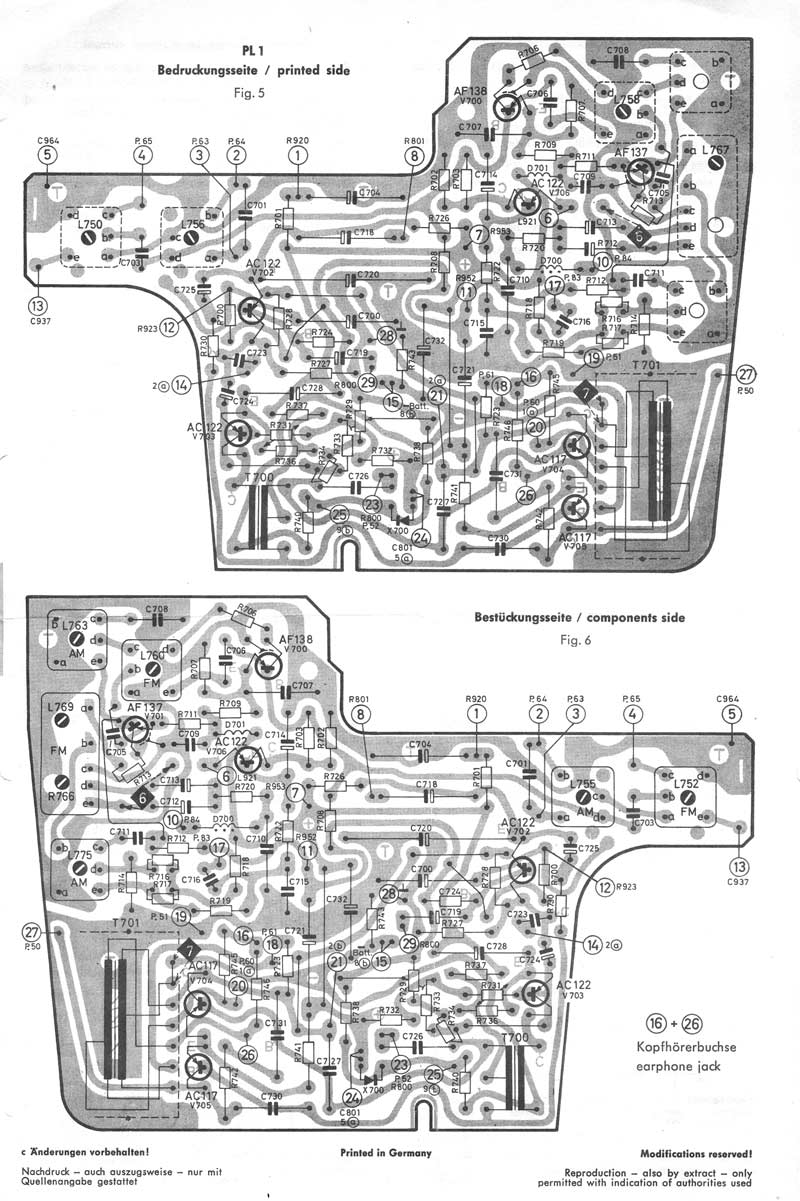

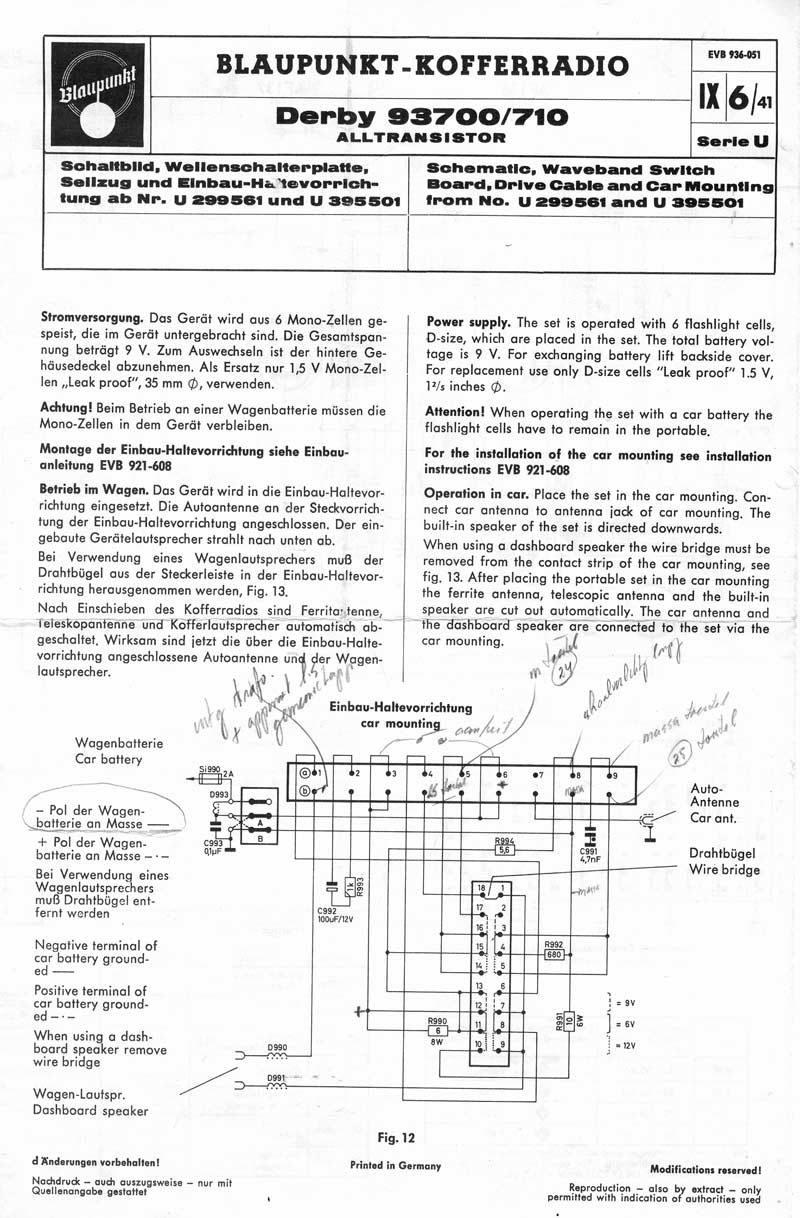

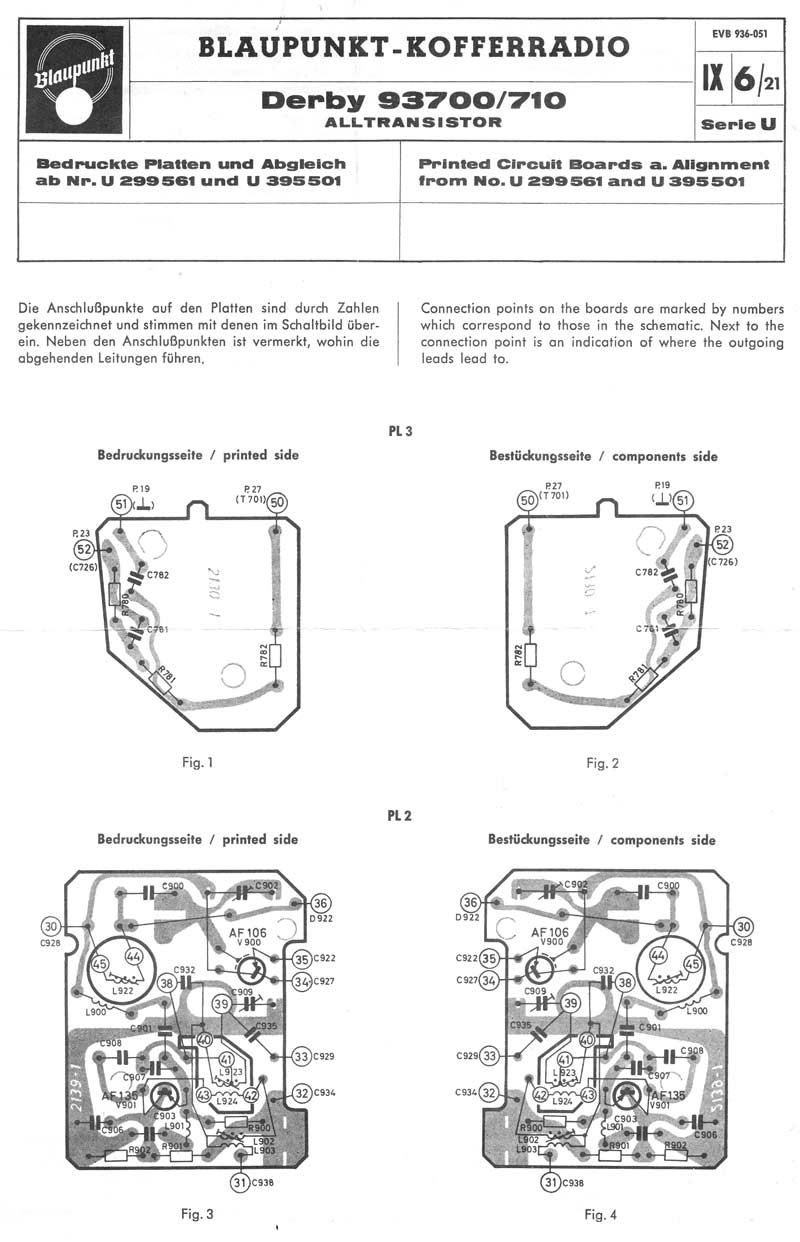

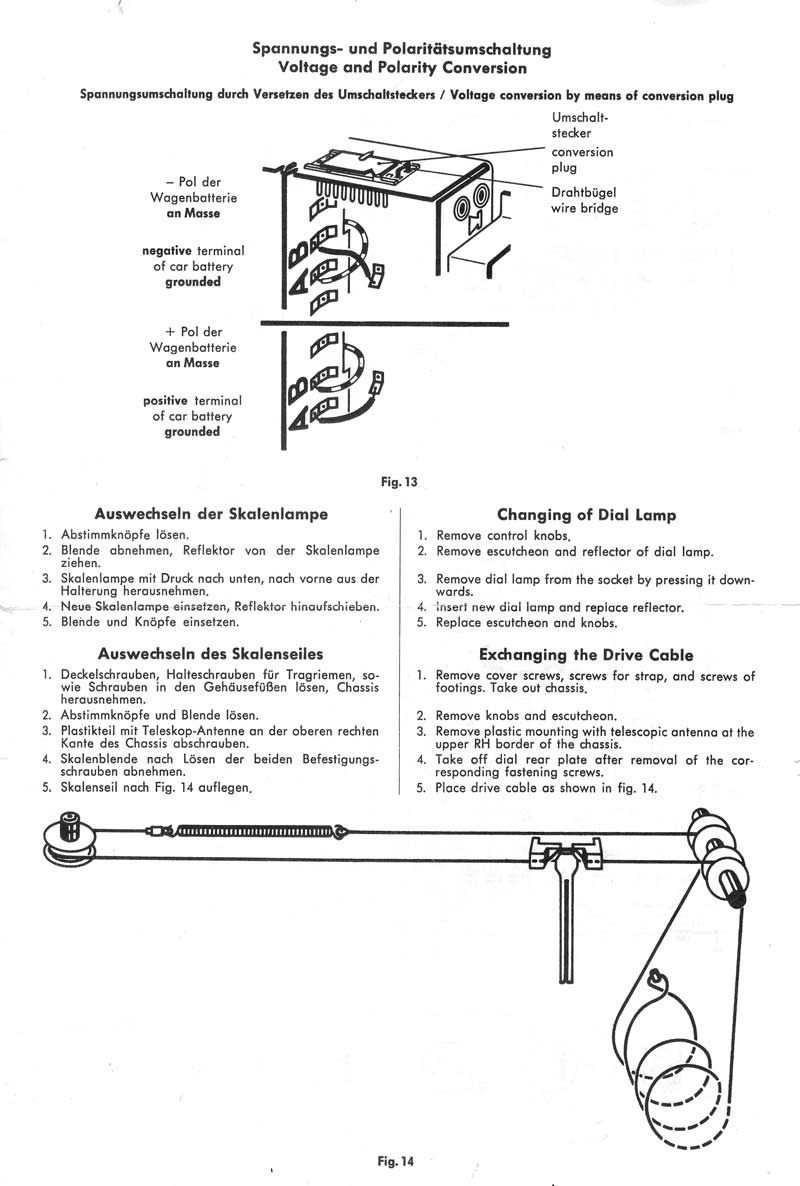

De officiele documentatie van Blaupunkt:

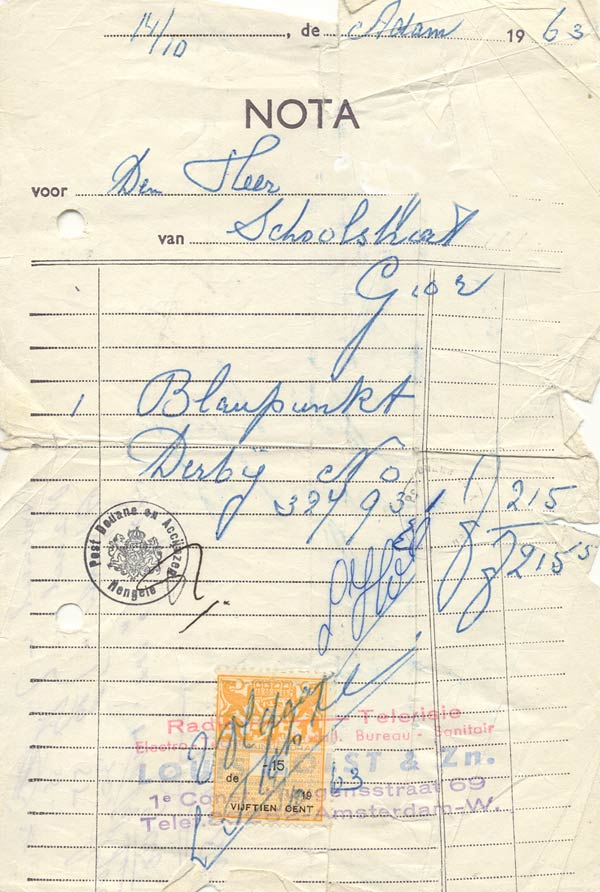

En als laatste, de echte rekening. Te zien is ook een douanestempel van het douanekantoor Hengelo. Verder is nog een zegel opgeplakt van 15 cent. Ik heb dat wel vaker gezien, maar waar dat voor is weet ik niet meer. Zeker om de staatskas te spekken.

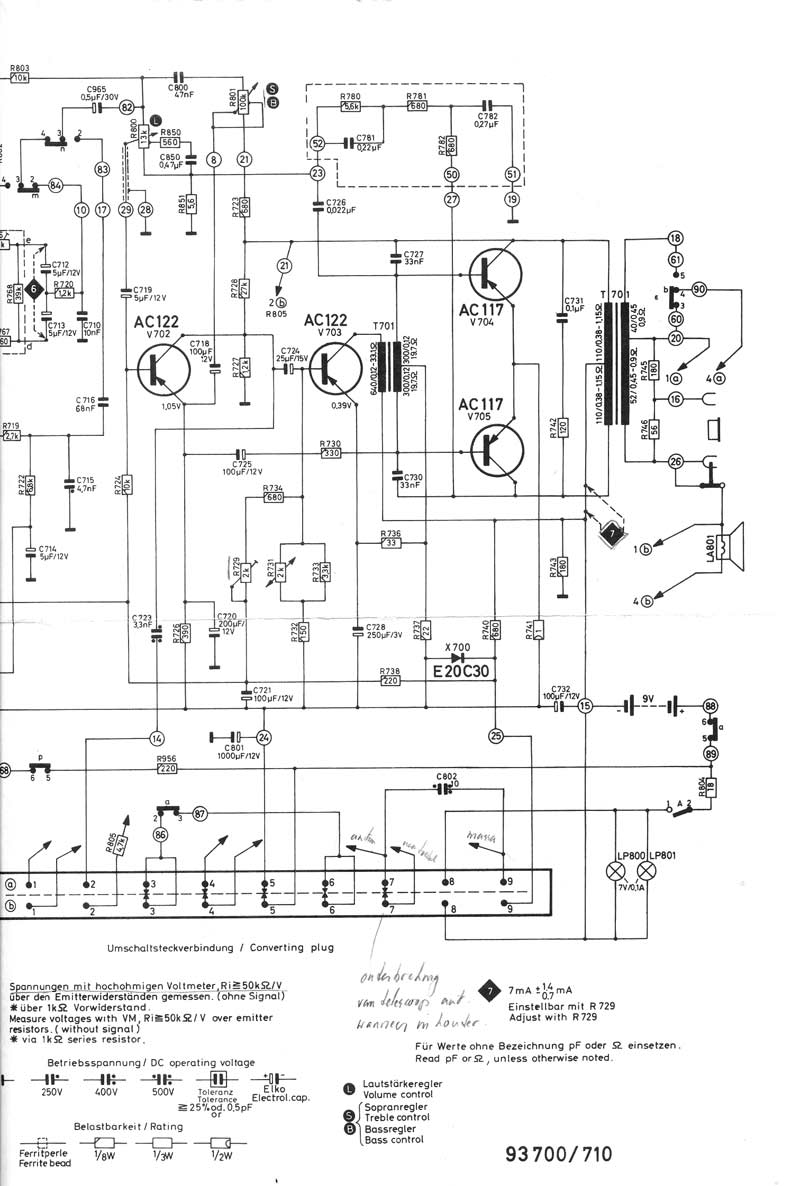

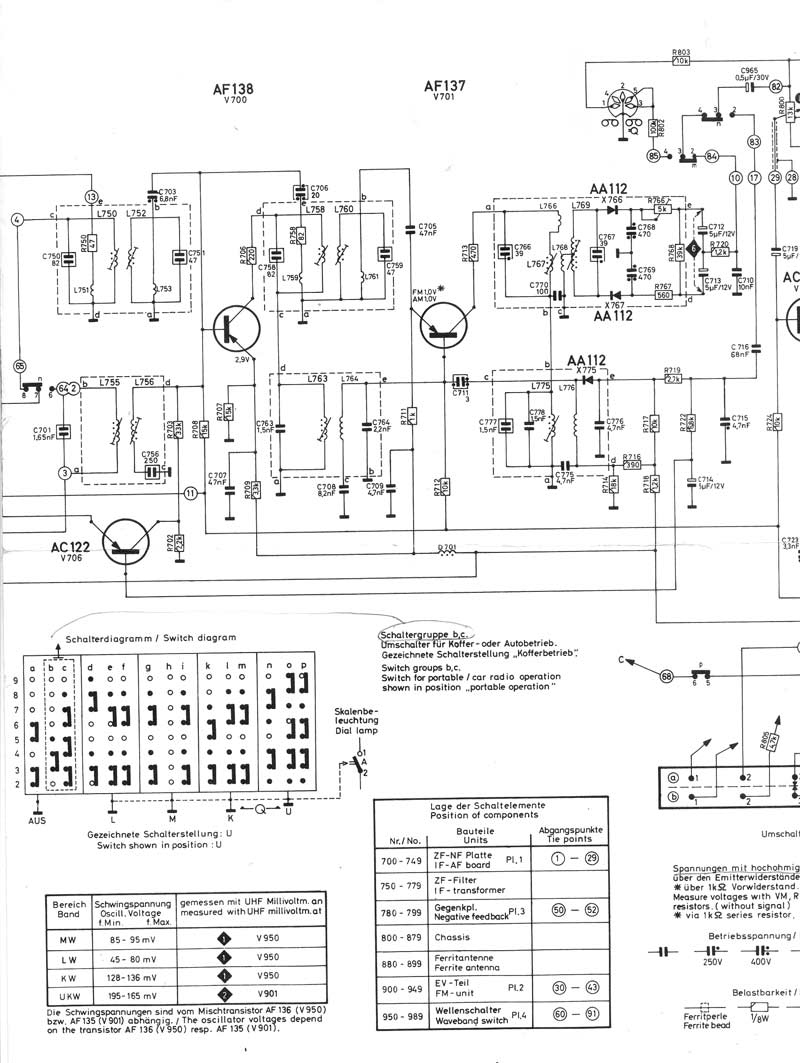

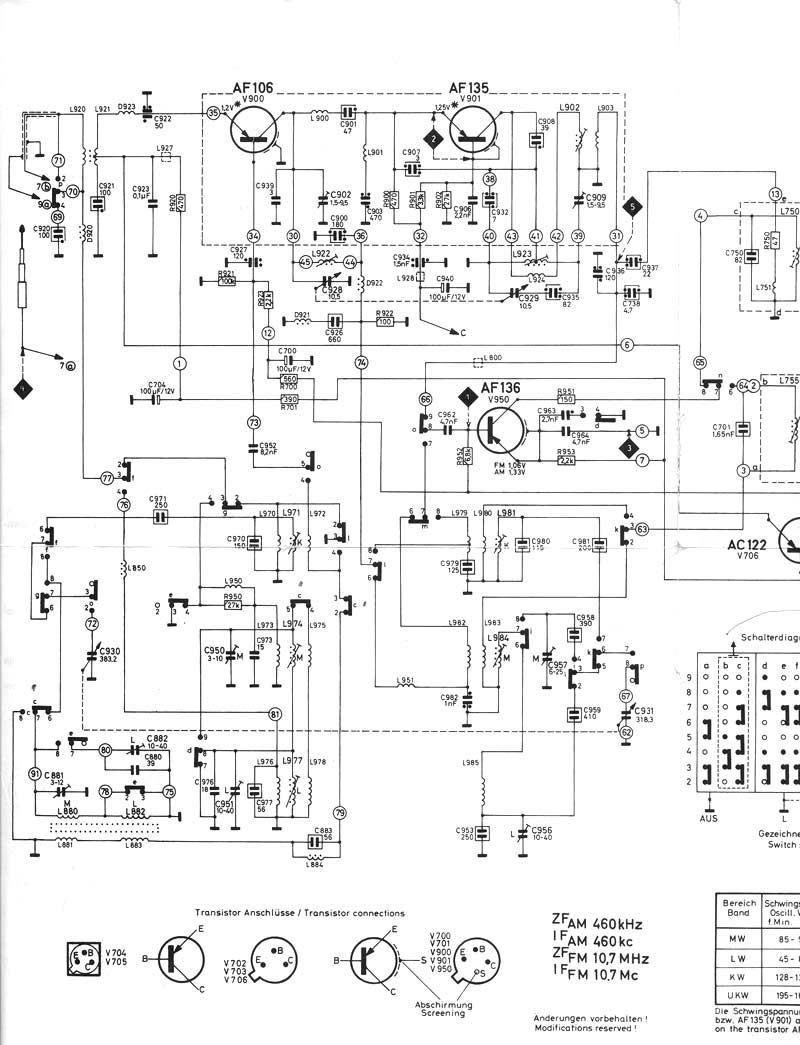

Als U het schema als geheel wil bekijken, klik op deze LINK
