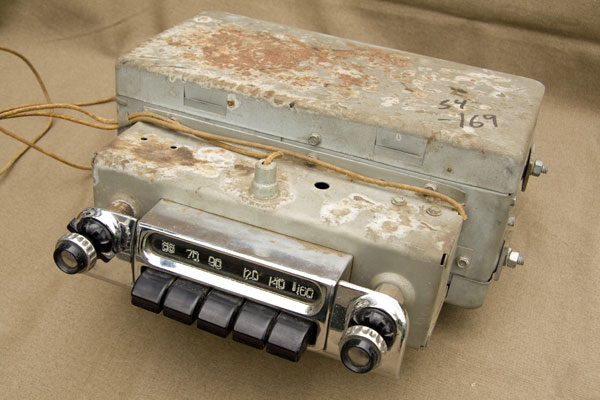

Deze radio kreeg ik ter reparatie aangeboden. Hij komt uit een Chevrolet van 1953 en is loodzwaar.
Het apparaat ontvangt alleen de middengolf in AM en beschikt over vijf voorkeurtoetsen.
Het dopje boven de schaal is voor het schaalverlichtingslampje.

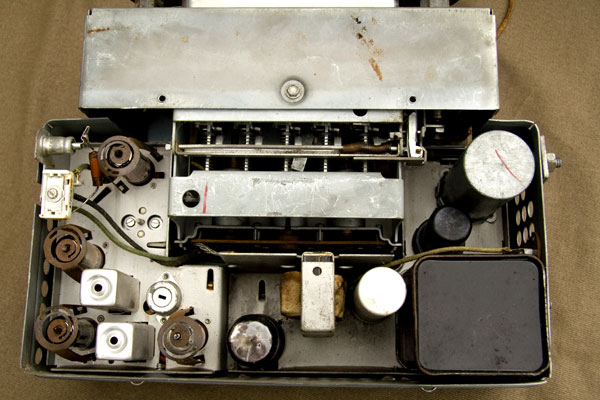

Bovenaanzicht, de buisbezetting is als volgt:
6BA6 : HF-versterker
6BE6 : Oscillator en mengtrap
6BA6 : Middenfrequent-versterker
6AV6 : Detector en eerste LF-versterker
6V6 : Eindversterker
OZ4 : Gasgevulde gelijkrichter
Verder een 6 Volts triller in de rechter bovenhoek met daaronder de voedingstransformator.

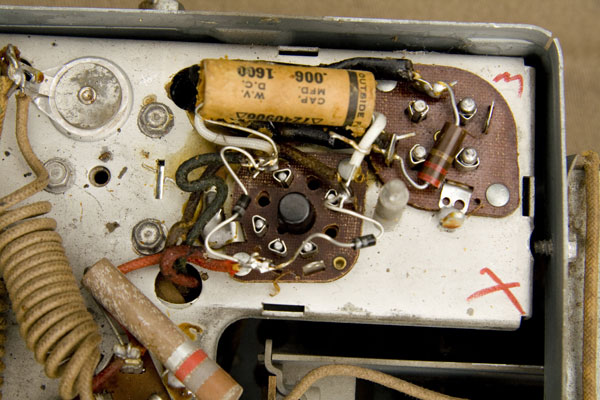

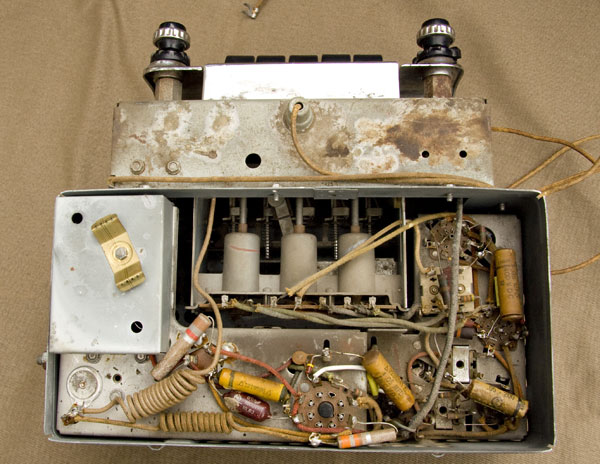

De onderkant ( eigenlijk bovenkant). Als je heel goed kijkt zijn, onder de oude condensatoren, de nieuwe gemonteerd.

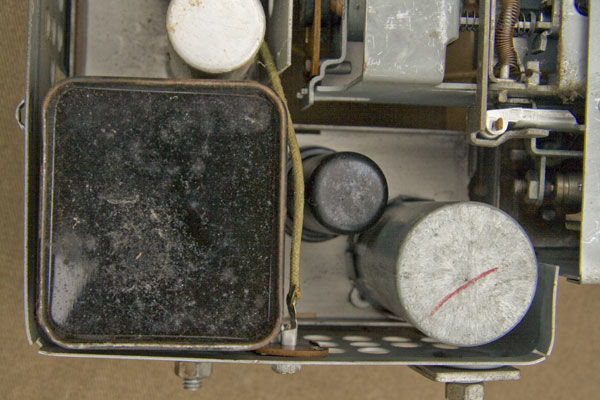

Trafo, OZ4 en triller.
Op deze foto zijn de voeten van de triller en de OZ4 te zien. Tijdelijk een paar 1N4004-dioden over de buis gehangen.

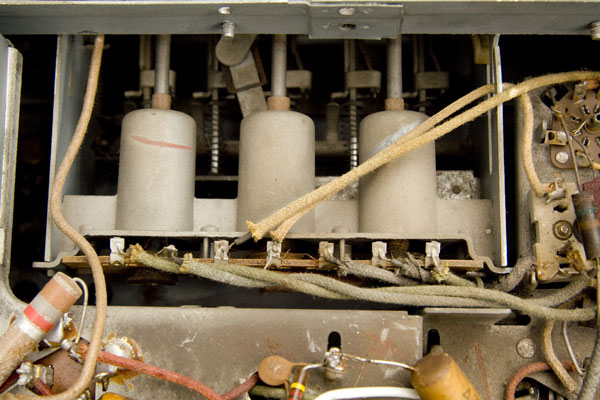

De permeabiliteitsafstemming.

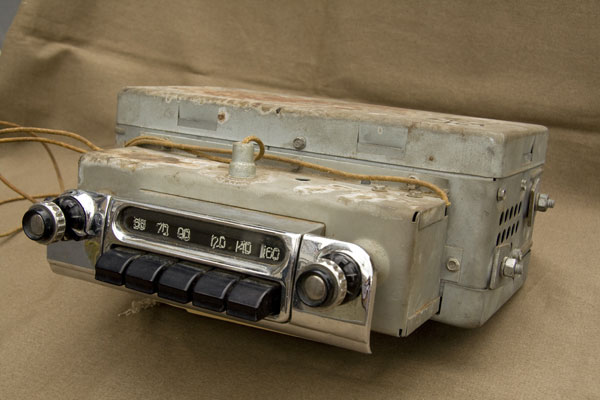

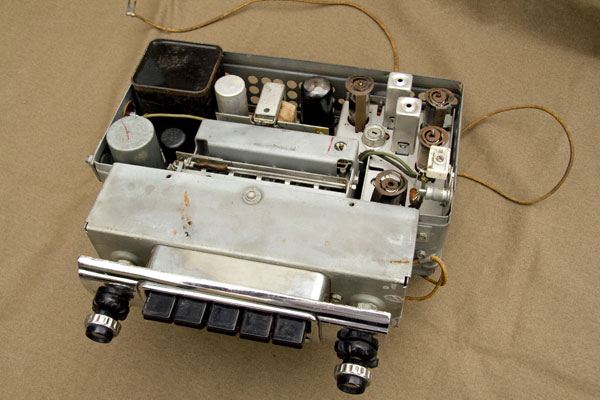

De bovenkant.

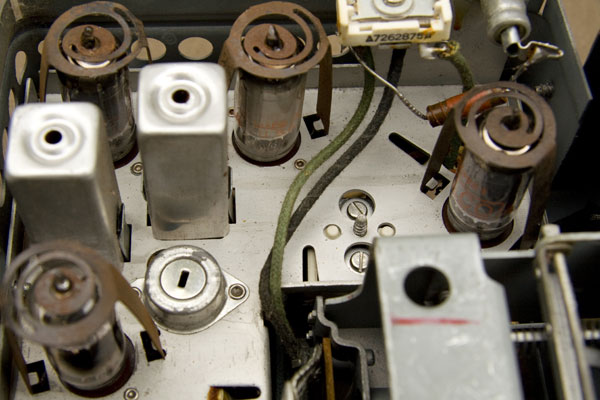

Het ontvang-gedeelte.

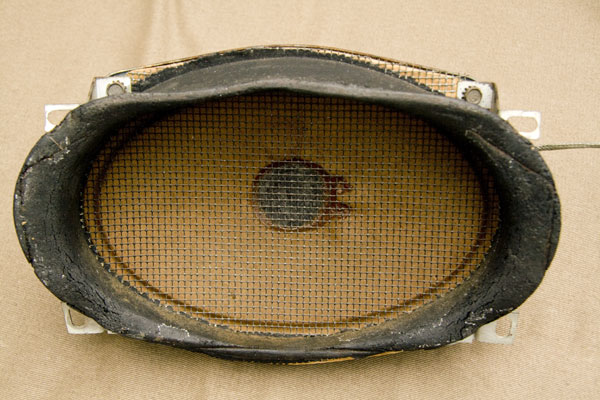

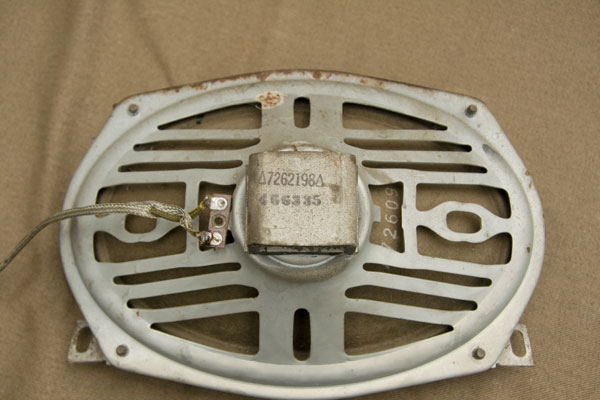

De bijbehorende luidspreker.

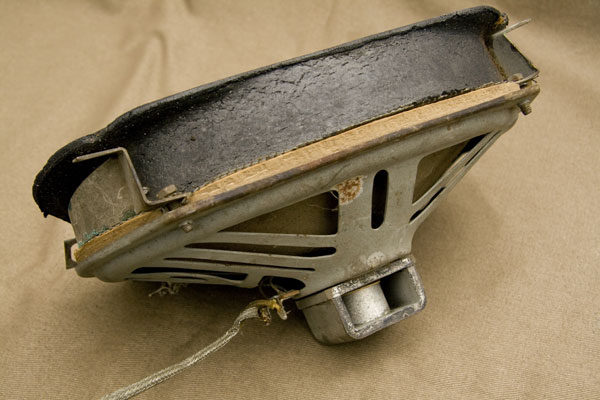

Zij-aanzicht van de speaker.
Met typenummer.
Het toestel speelt weer. Alleen is de storing van de triller wel heel erg aanwezig. Misschien wordt dat beter wanneer de twee halfgeleiderdiodes weer plaats maken voor de OZ4 en de radio weer in de auto gebouwd is met een afgeschermde leiding naar de antenne.
