Weer een ontvanger uit de oneindige verzameling van Pieter Lamers. Een Amerikaanse ontvanger van de National Company van ongeveer 1929.
Een recht-uit-ontvanger met vijf buizen.
Door op de afbeeldingen te klikken verkrijgt u een groter beeld in een apart venster.

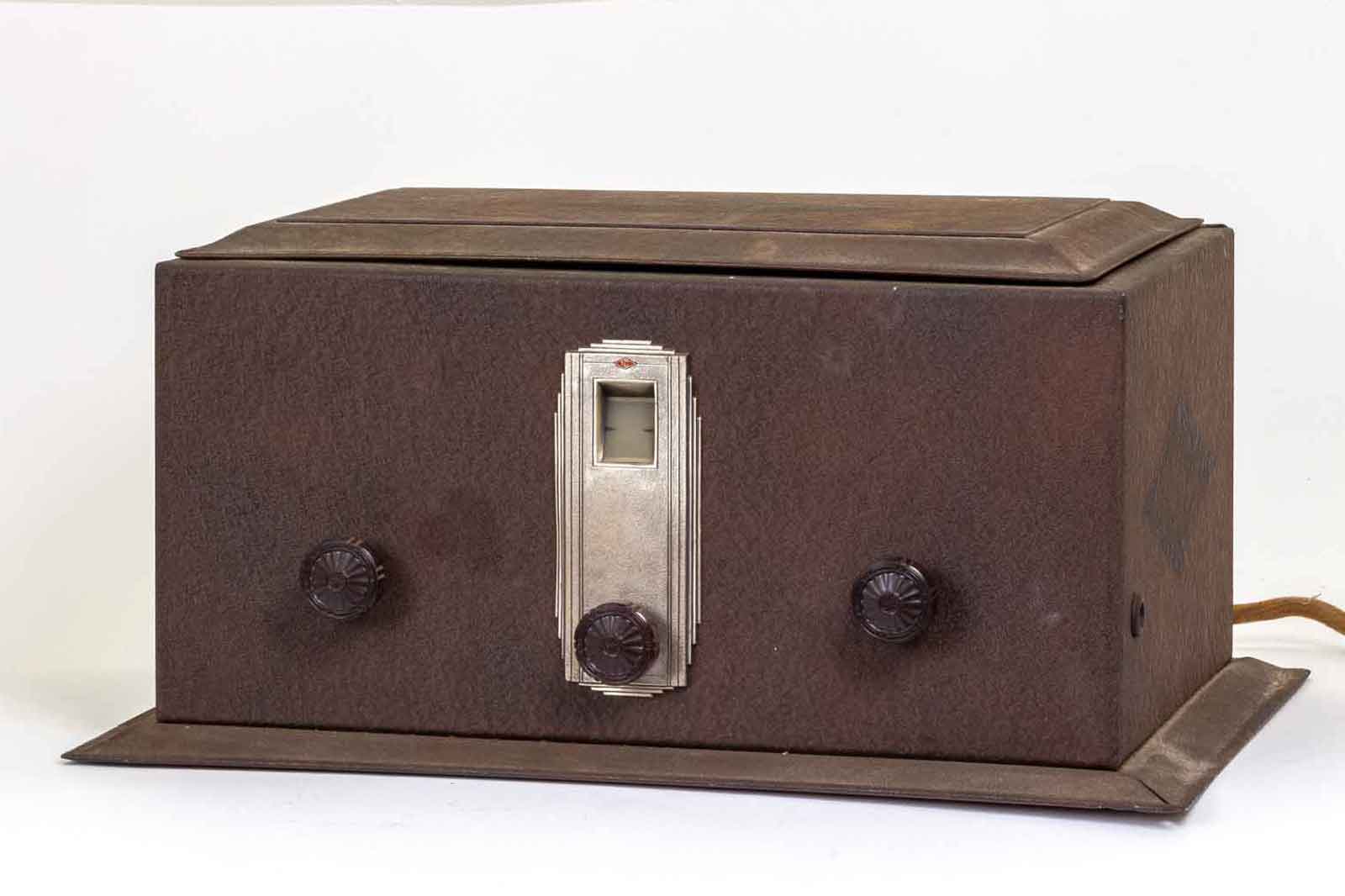

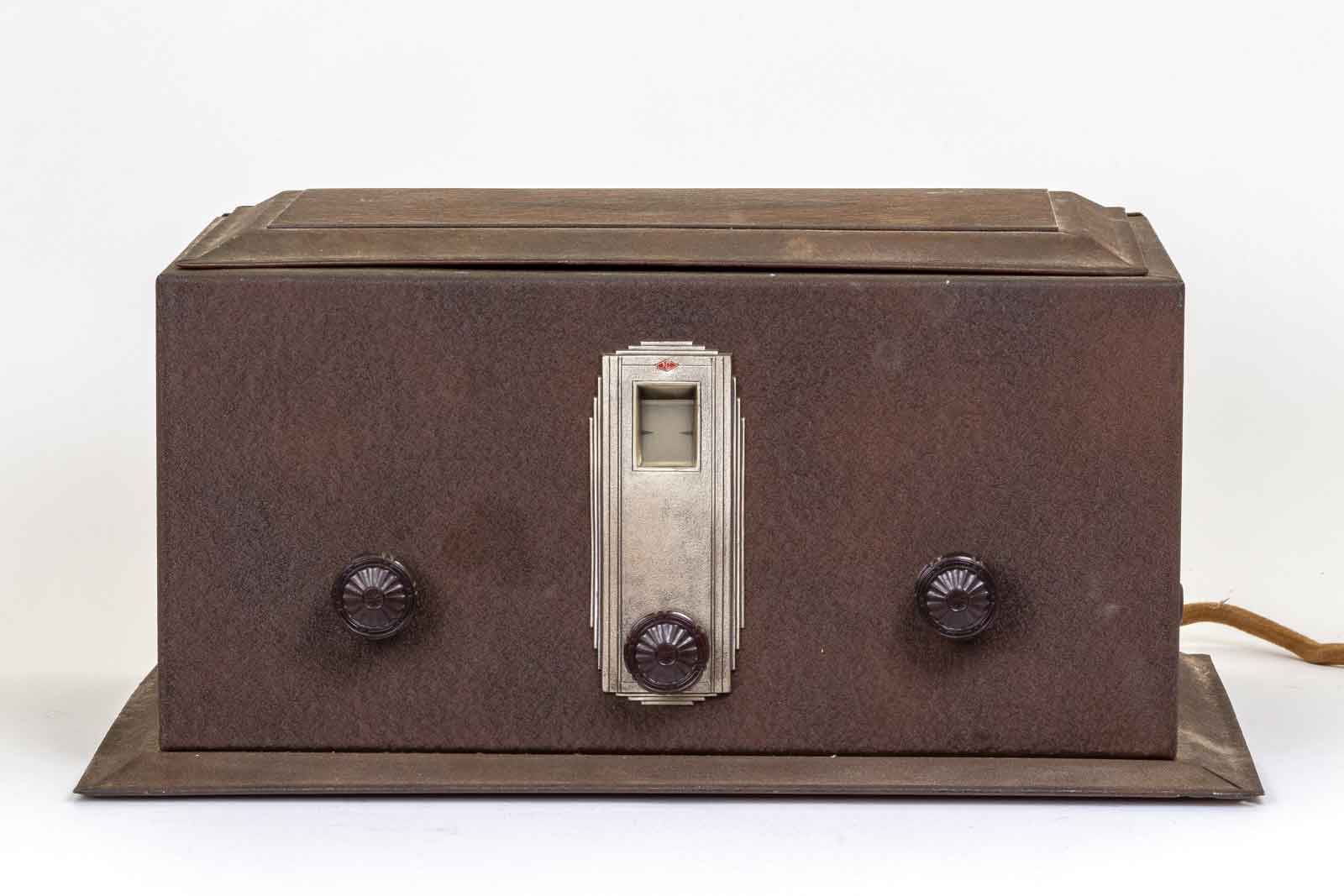

Dit is het toestel. Het ziet er verroest uit, maar dat is niet zo. Het is met bruine rimple-lak op kleur gebracht.
Het vooraanzicht, er staan geen teksten bij de knoppen. Met de meest linkse ( potentiometer) wordt de terugkoppeling van de detector geregeld. De middelste knop is voor de afstemming en de rechtse voor de antenne-aanpassing.

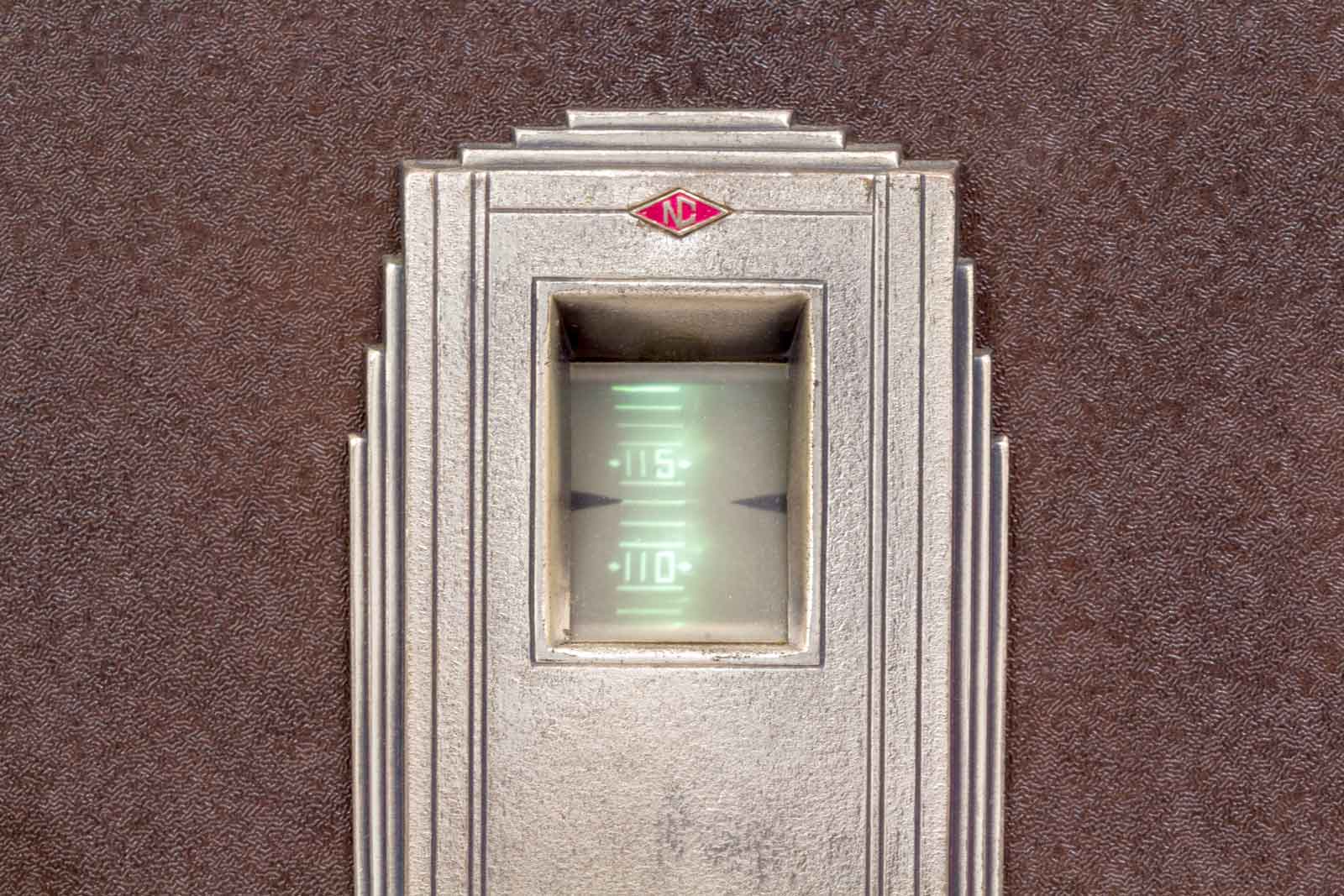

De afstemschaal, deze wordt bij ingeschakelde ontvanger van achteren belicht met een lampje.
Dit is met belichting, in werkelijkheid waarschijnlijk wat warmer licht. Deze foto werd gemaakt met het lampje van de telefoon en dat geeft redelijk wit licht.

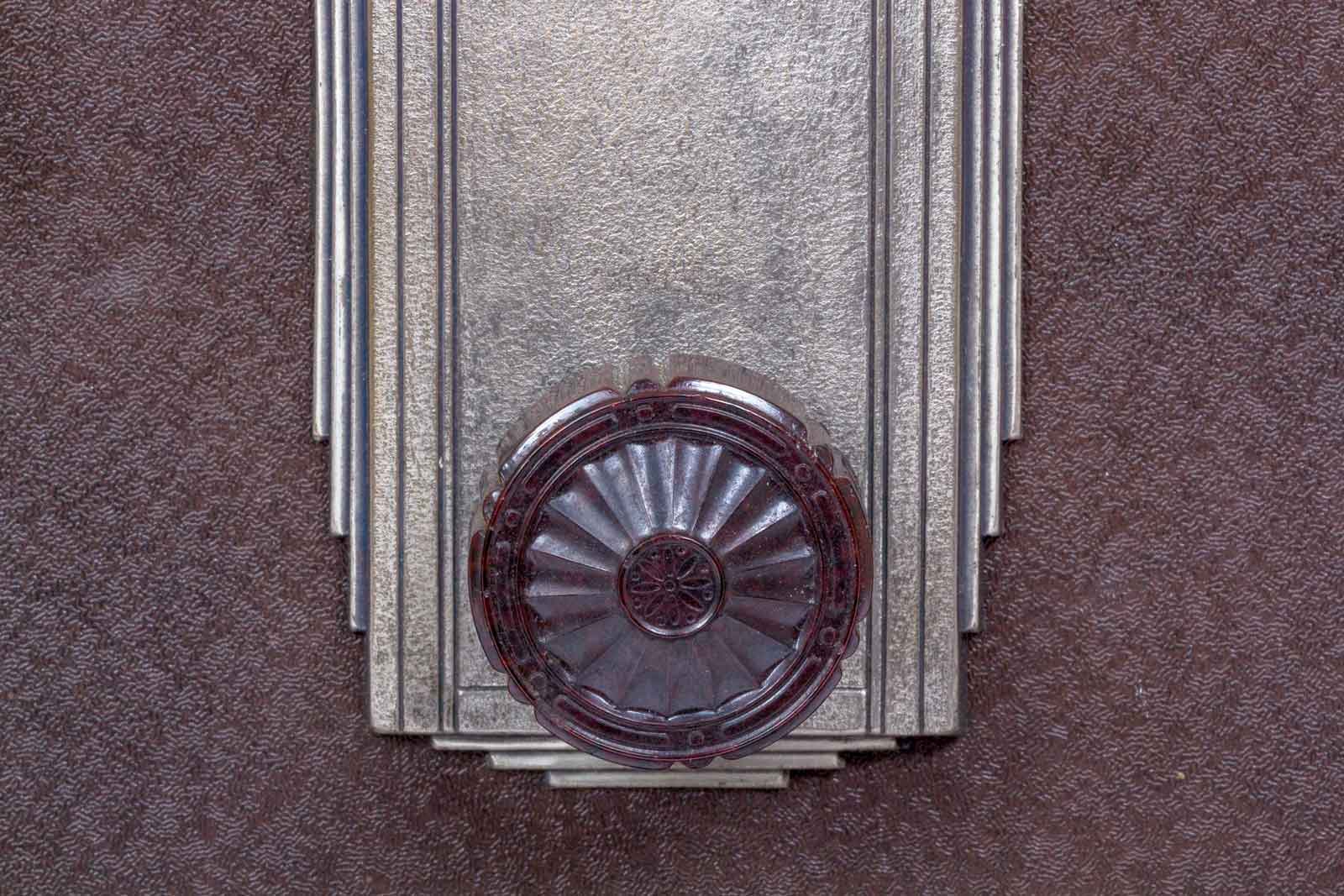

De afstemknop.
Een waar kunstwerkje !!!!!!

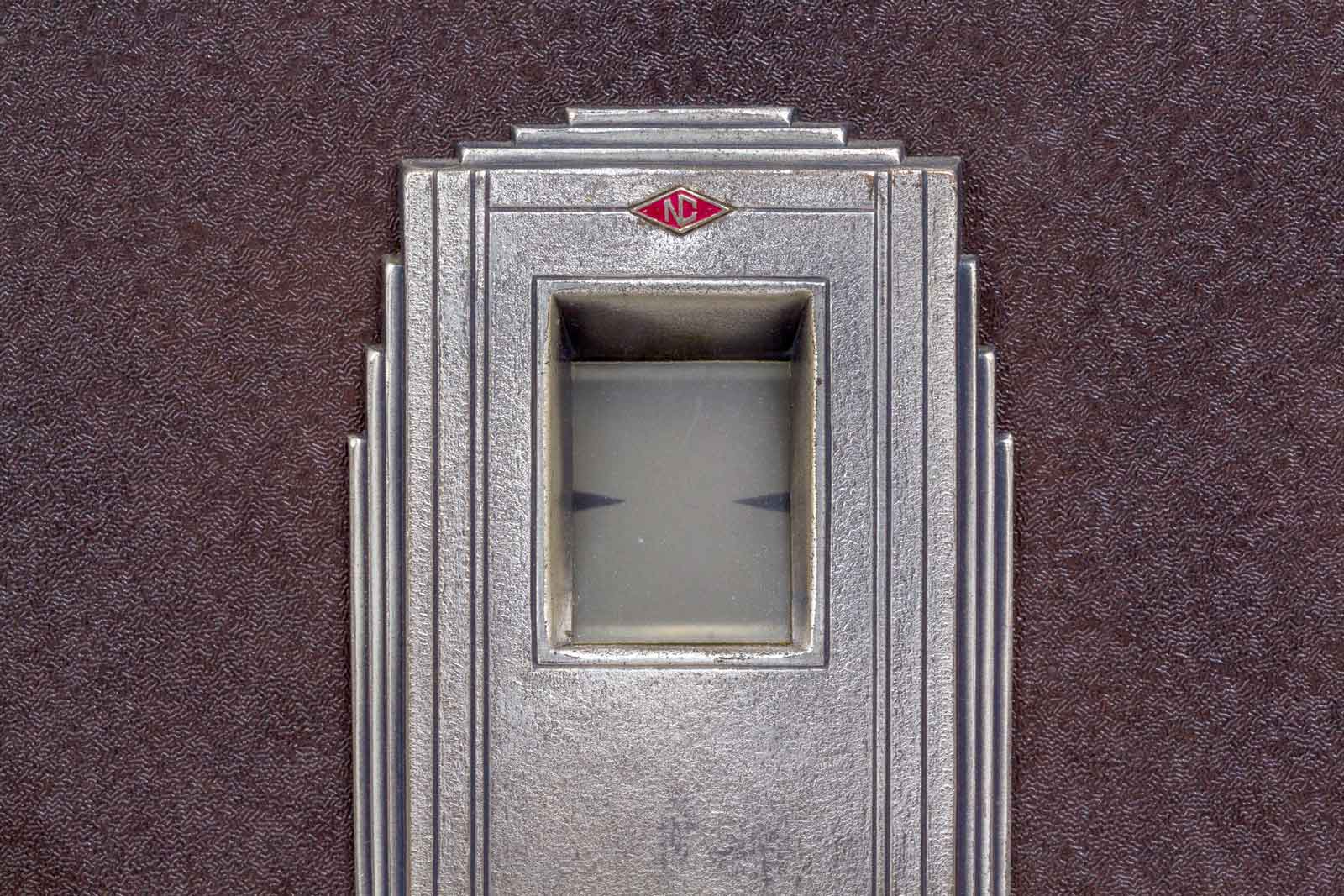

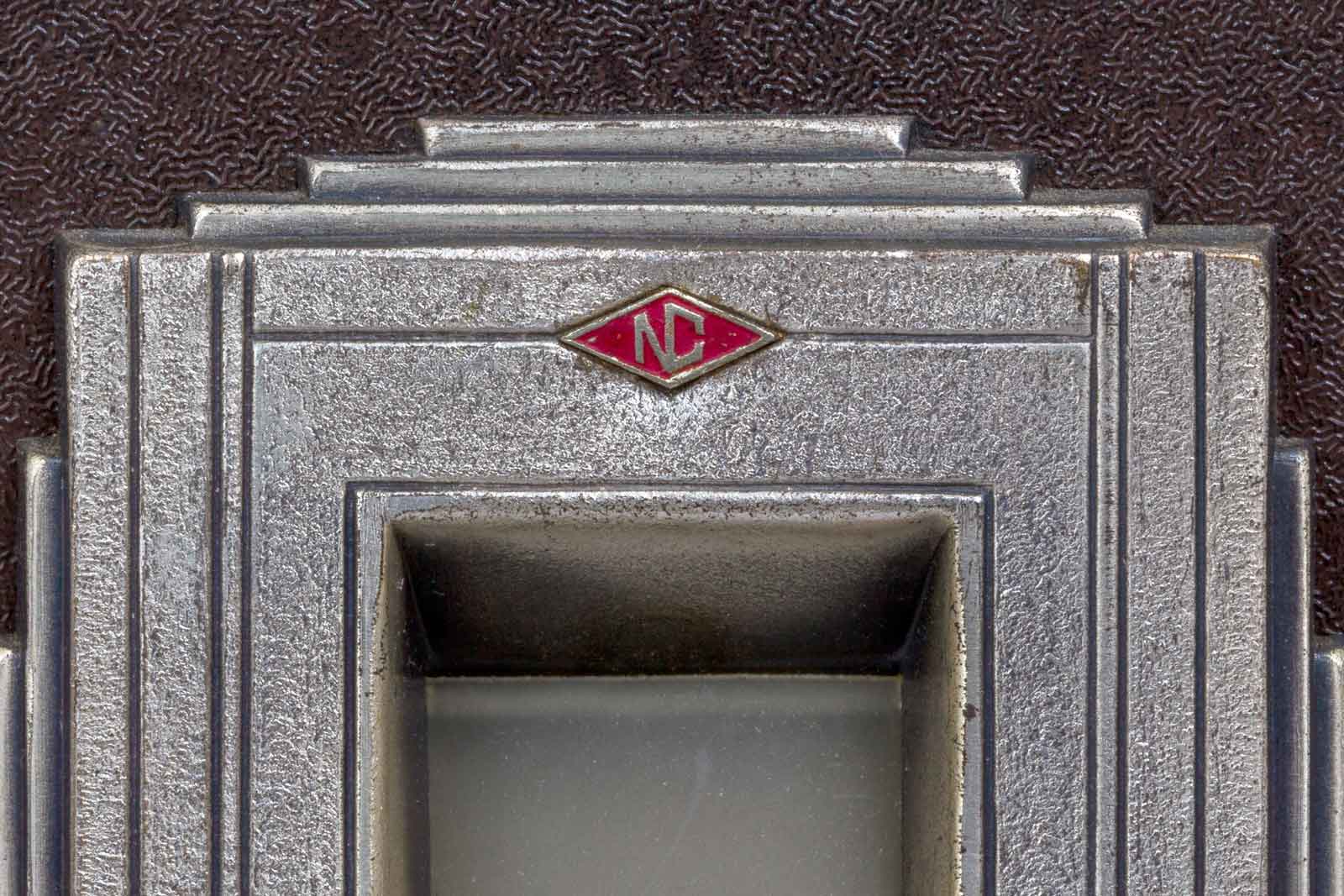

Natuurlijk ontbreekt het National-logo ook niet . Het geheel ziet er uit als een wolkenkrabber met een groot raam.
Een beetje reclame voor buizen van het merk RCA. Deze melding bevindt zich in de bovenklep die dus geopend kan worden.

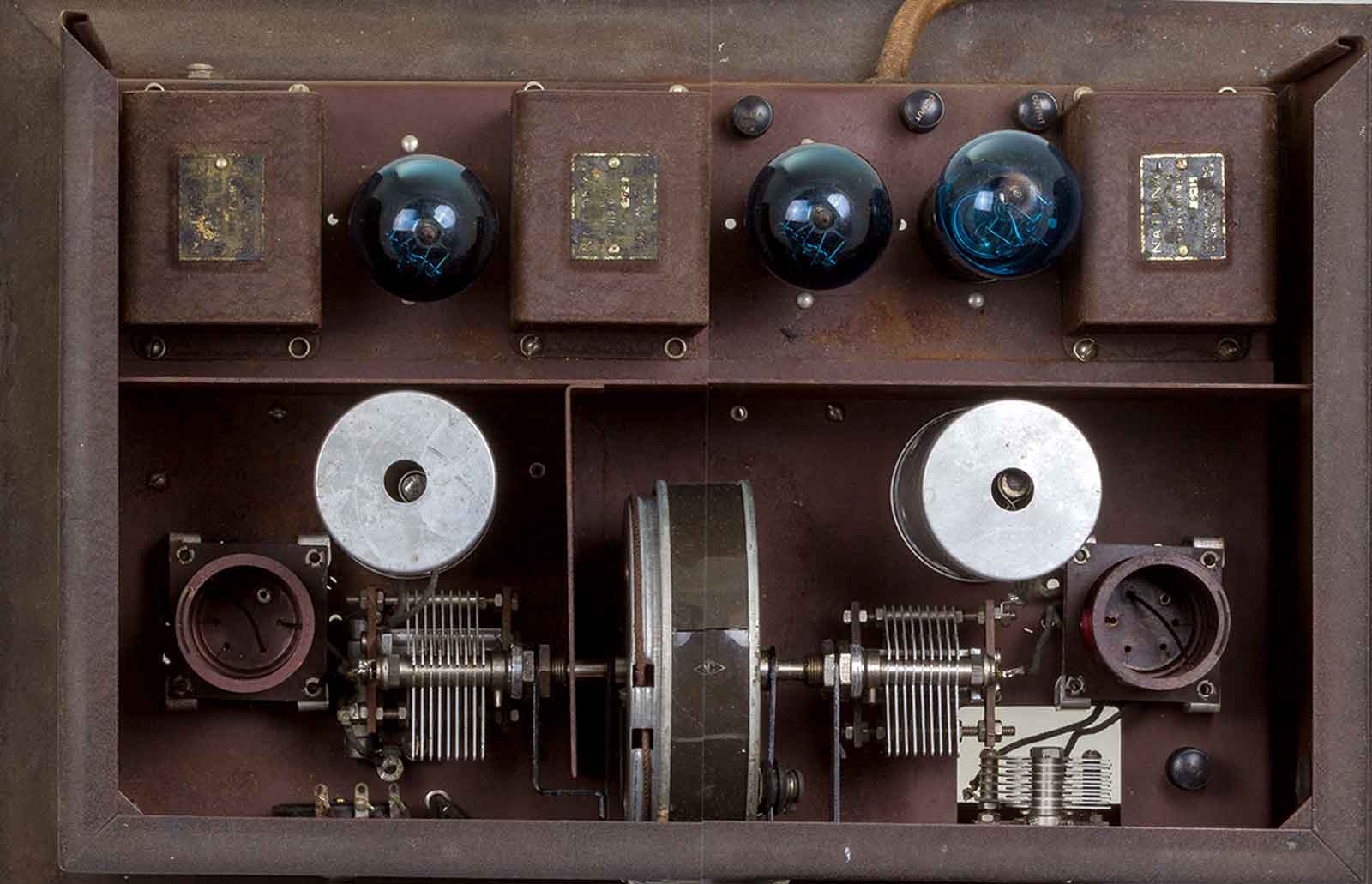

Bovenaanzicht van de ontvanger. Onder rechts de HF-versterker, links de detector en boven de LF-balansversterker.

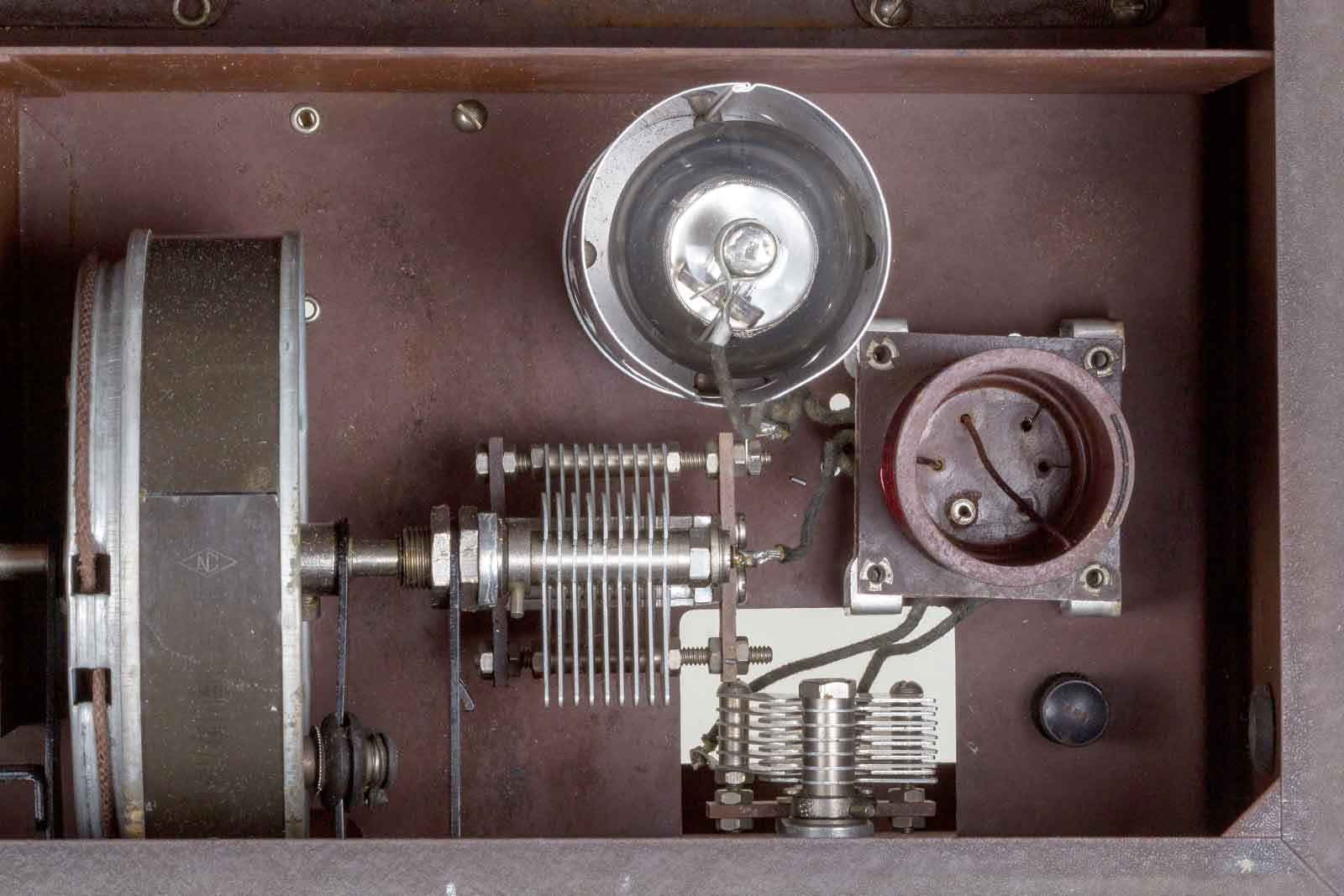

De HF-versterker met afstem-C en een kleinere variabele condensator voor de antenne-aanpassing. Het zwarte knopje naast deze C is de antenne-aansluiting..

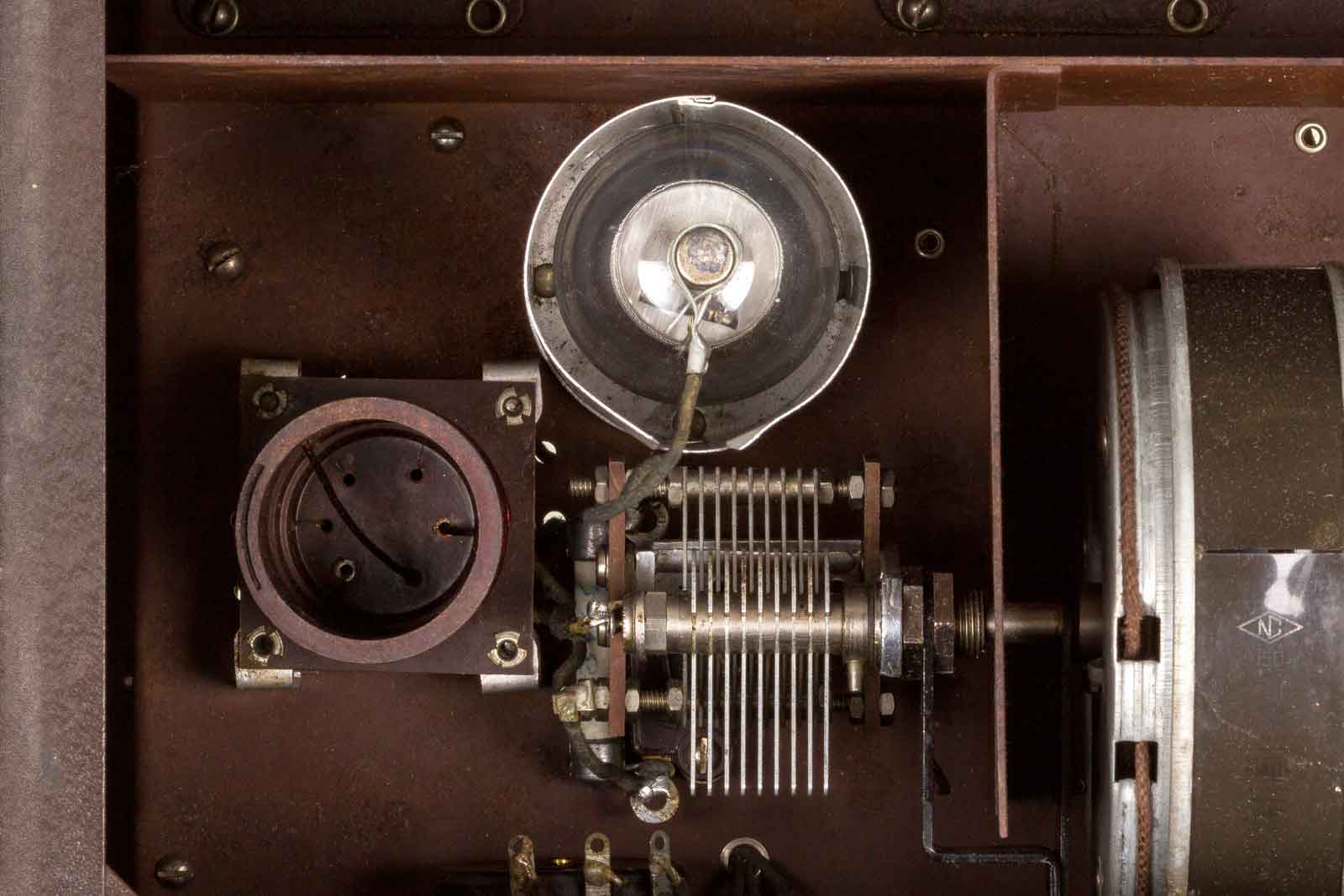

Daar boven de verwisselbare spoel en de pentode 224 of C-324A.
Aan de linkerkant de detector, ook met de pentode 224 . De as van de afstem-C is gekoppeld met de afstemschaal-trommel en de andere afstem-condensator van de HF-trap.

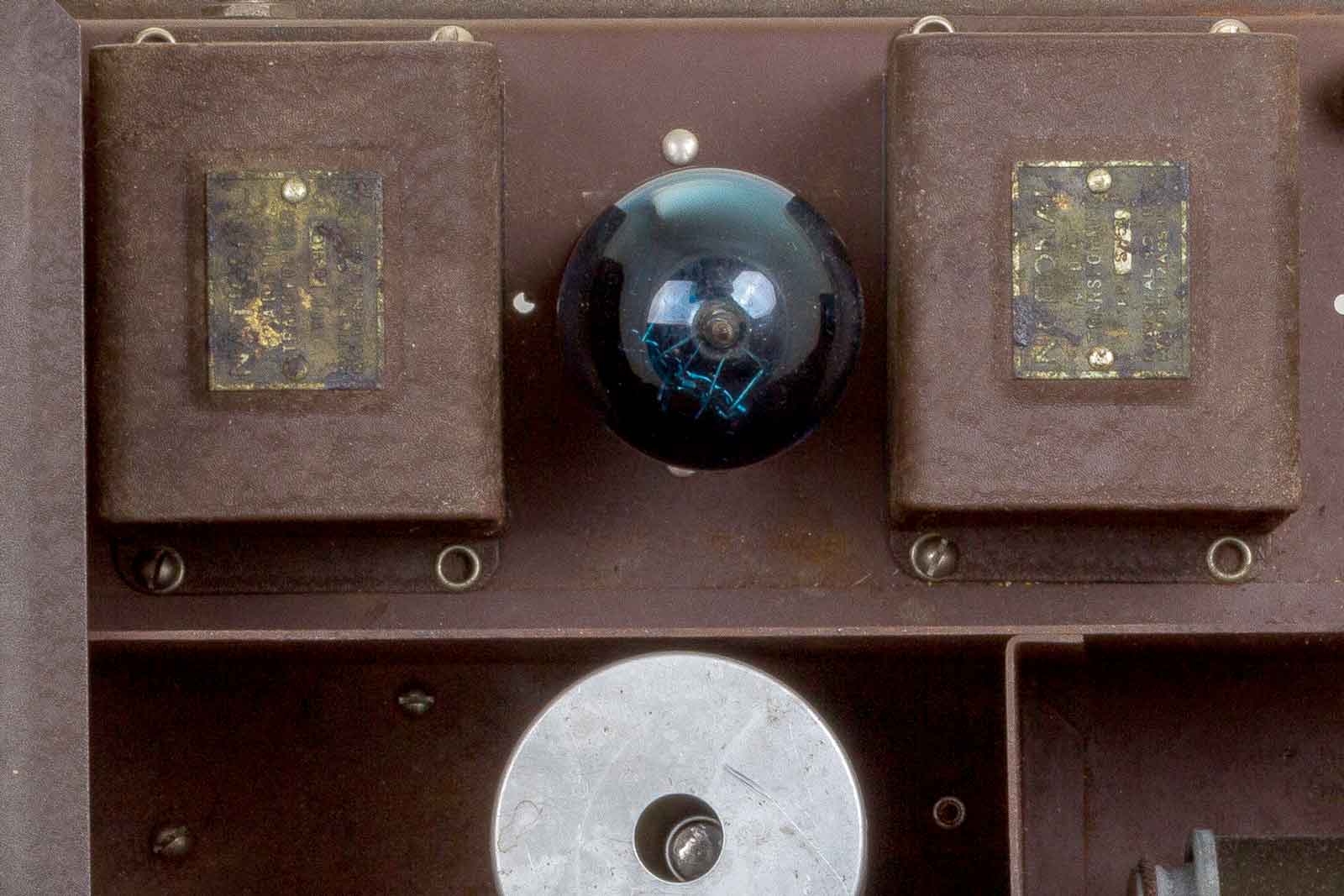

Dan volgt de derde buis, een triode van het type 227 of DE-1. Het linker blok is de LF-smoorspoel. Rechts van de buis de balans-ingangstrafo die de beide LF-eindbuizen aanstuurt.

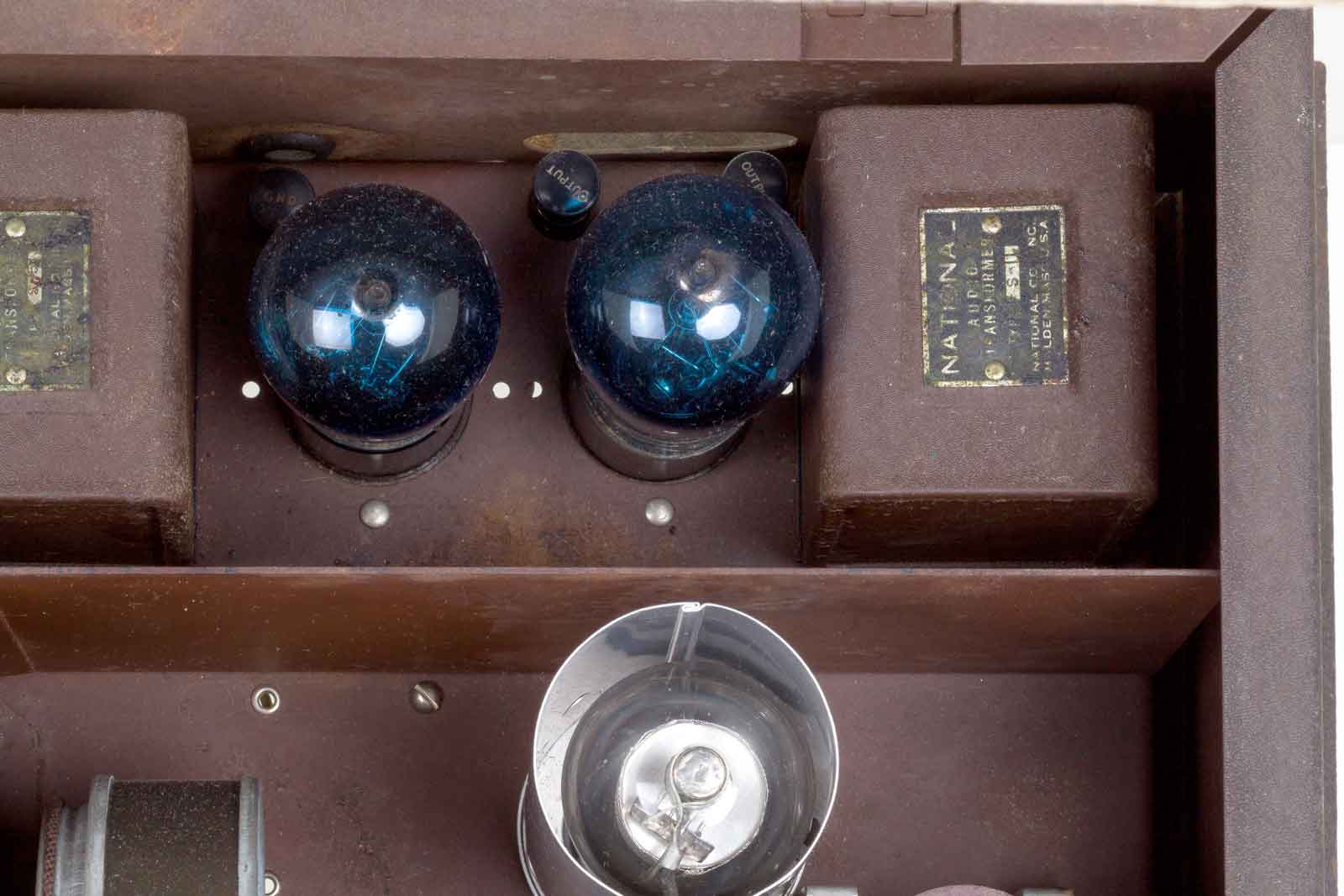

De twee triode-eindbuizen boven. Het meest rechtse blok is de balansuitgangstrafo die de externe luidspreker van geluid voorziet. Overigens kan ook een hoofdtelefoon aangesloten worden. Bij het inpluggen van de koptelefoonstekker wordt de verbinding naar de balansingangstrafo verbroken en gaat de anode-stroom van de LF-buis door de telefoon.

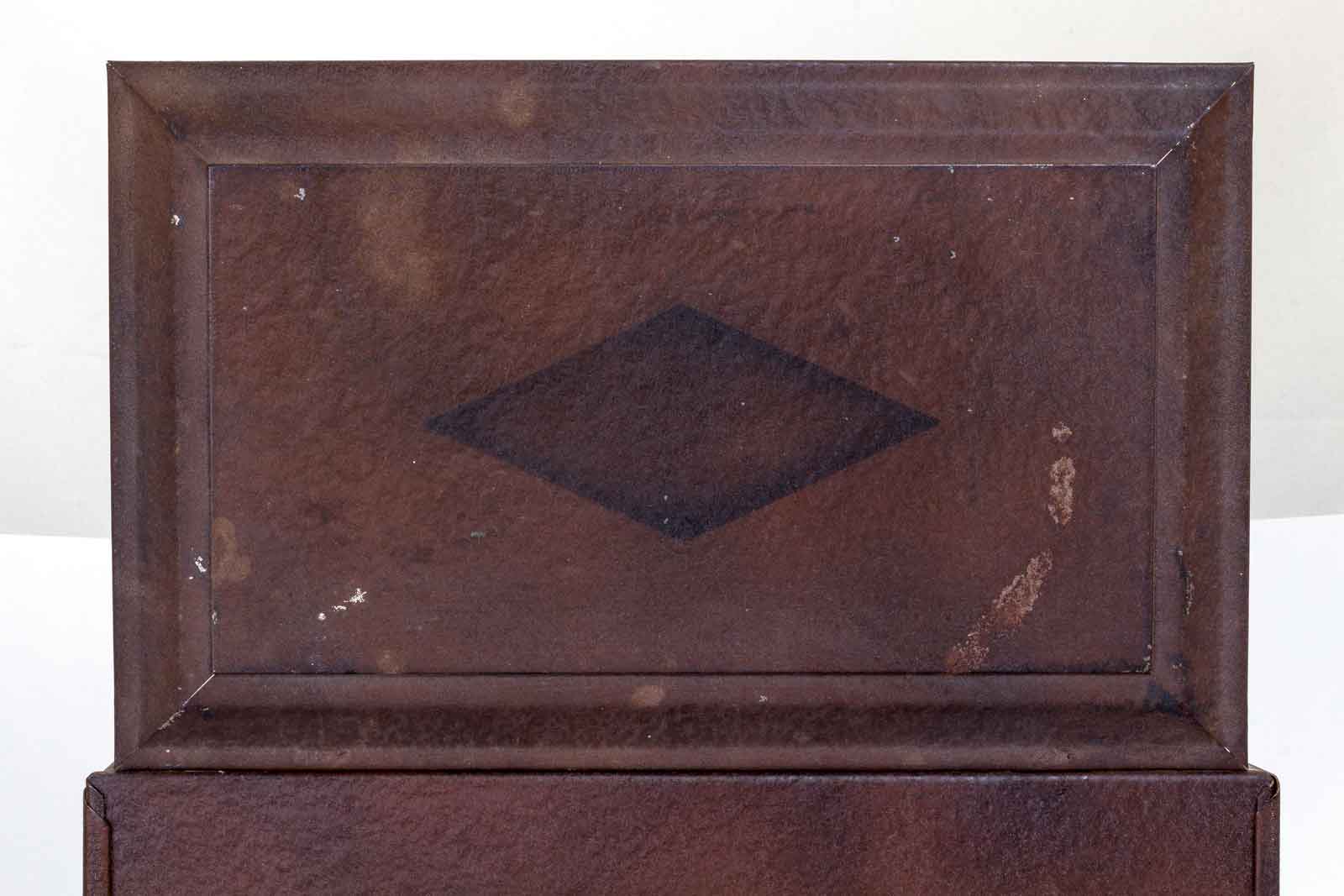

De bovenklep van de radio. Het donkere vlak is het logo van National.

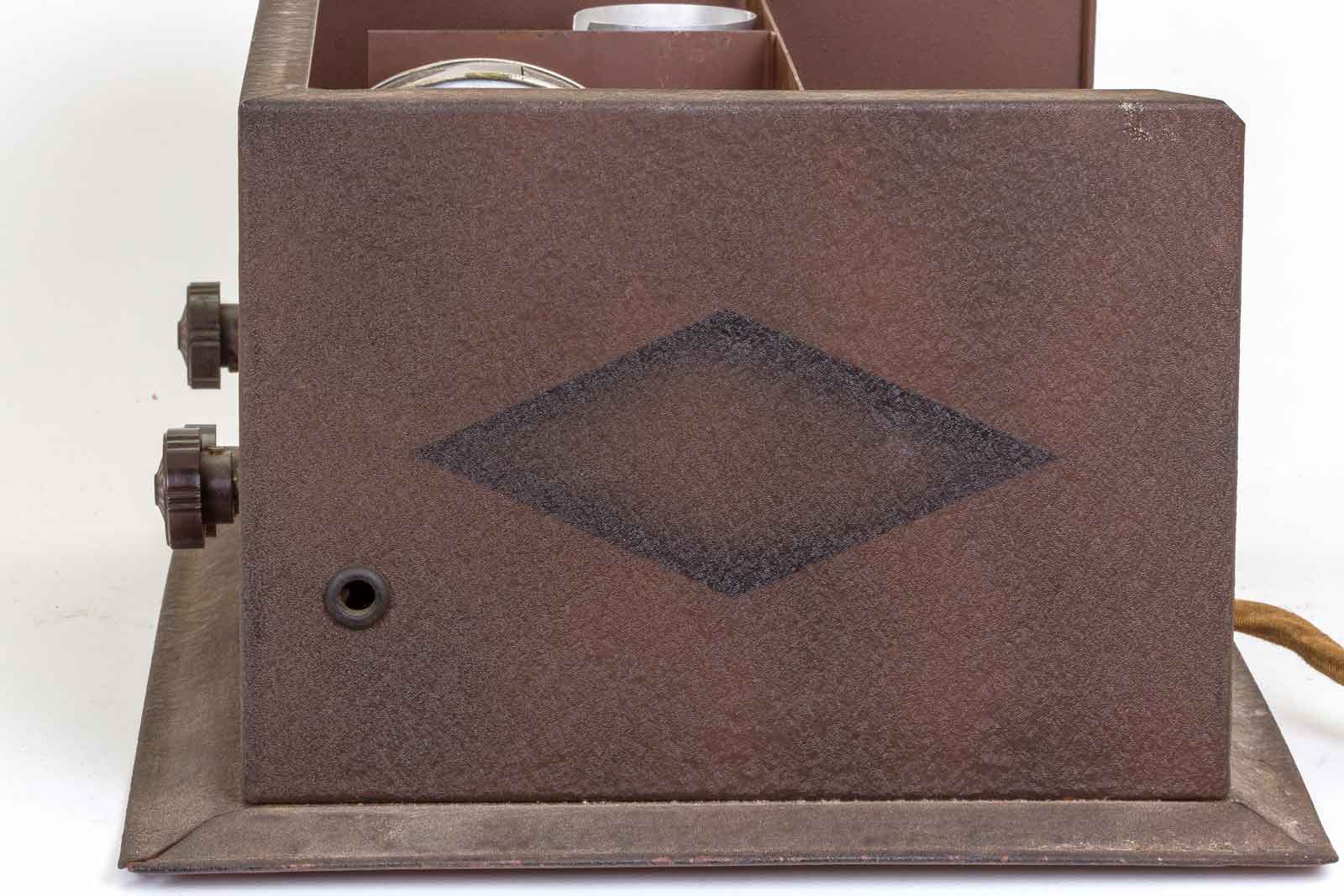

De rechter kant met links de antenne-aansluiting.

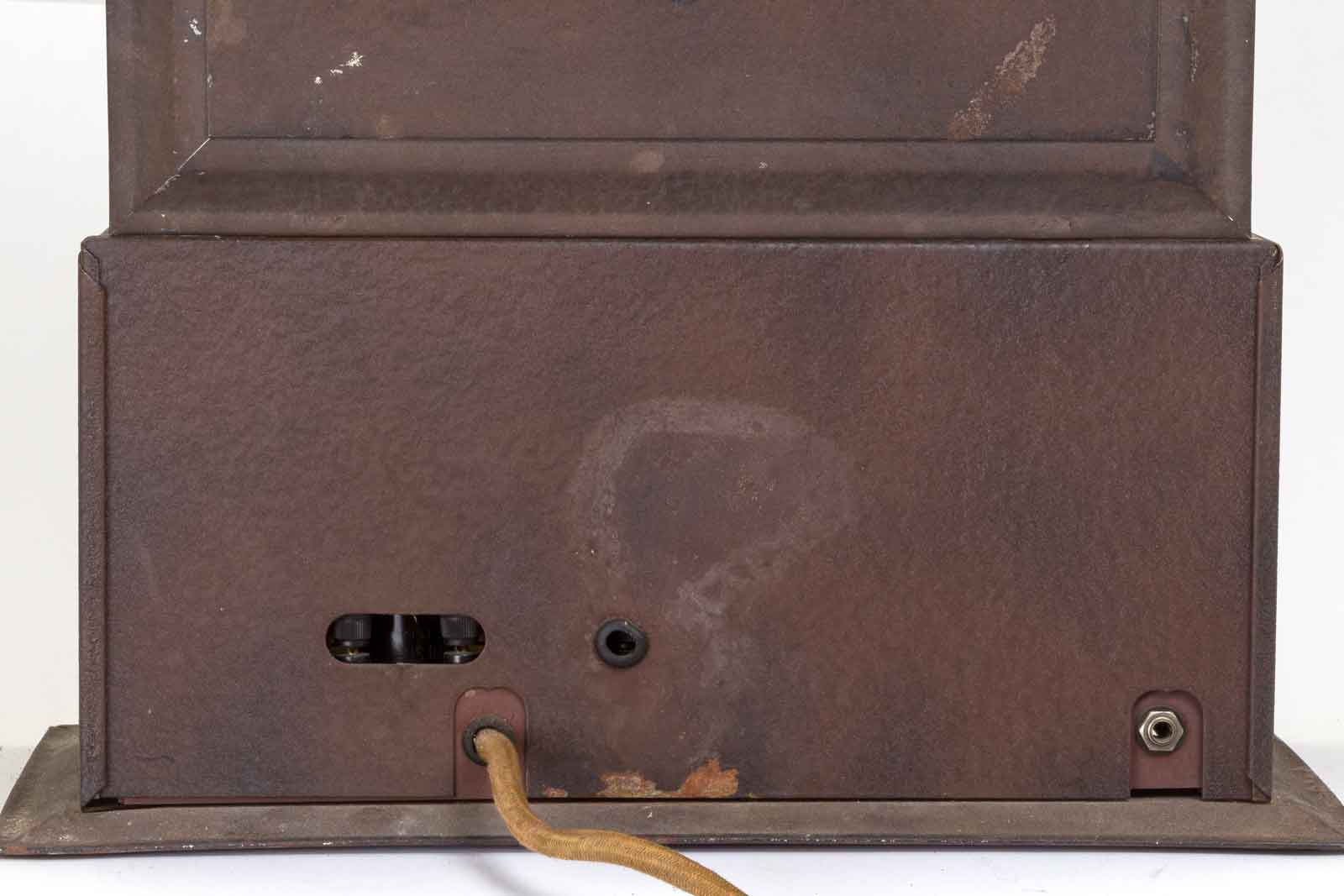

De achterkant met links de aansluitingen voor de externe speaker. Dan het snoer naar het voedingsapparaat. Het zwarte gat in het midden is de aarde-verbinding. Rechts onder de telefoonaansluiting.

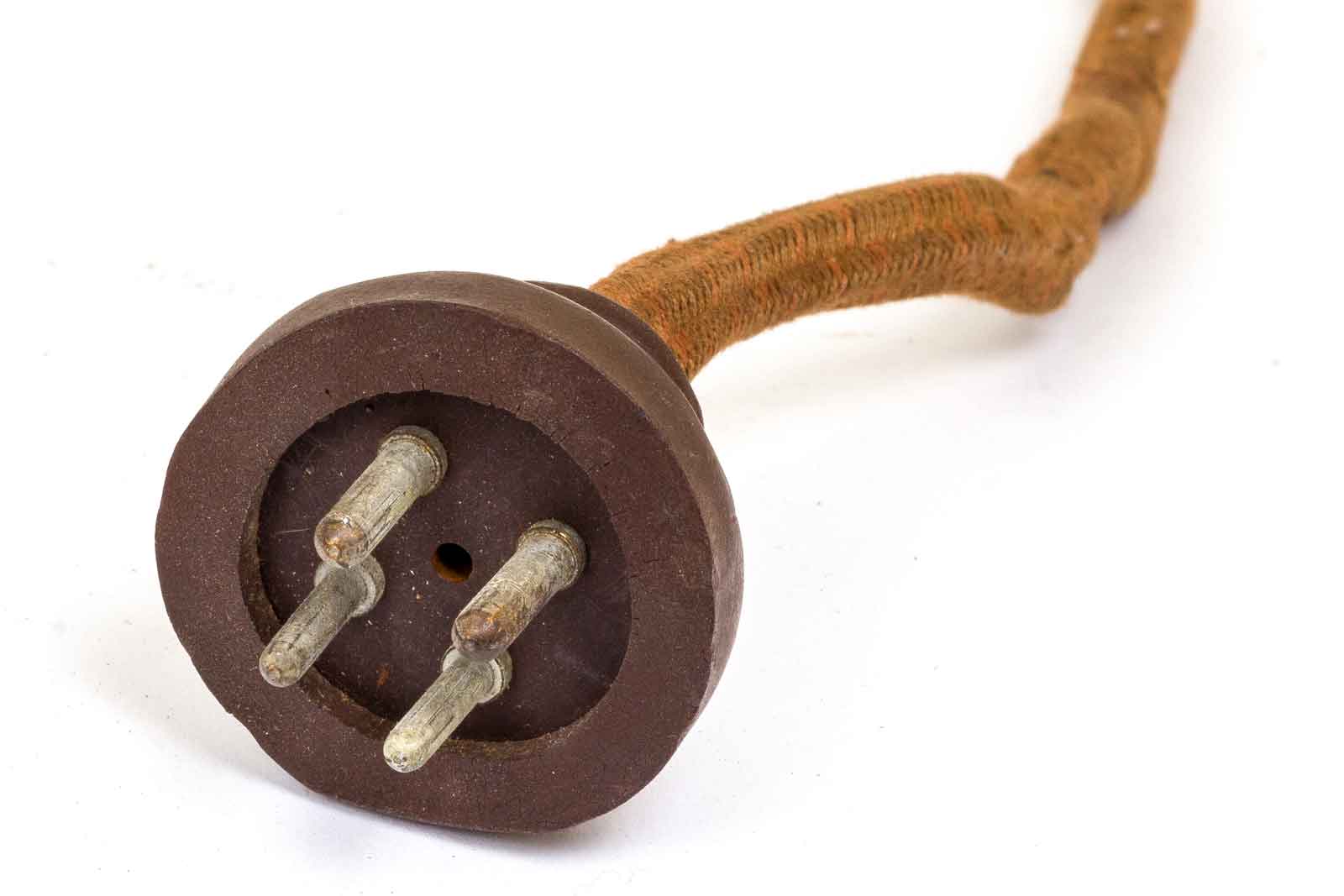

De stekker die in de voeding moet worden gestoken.

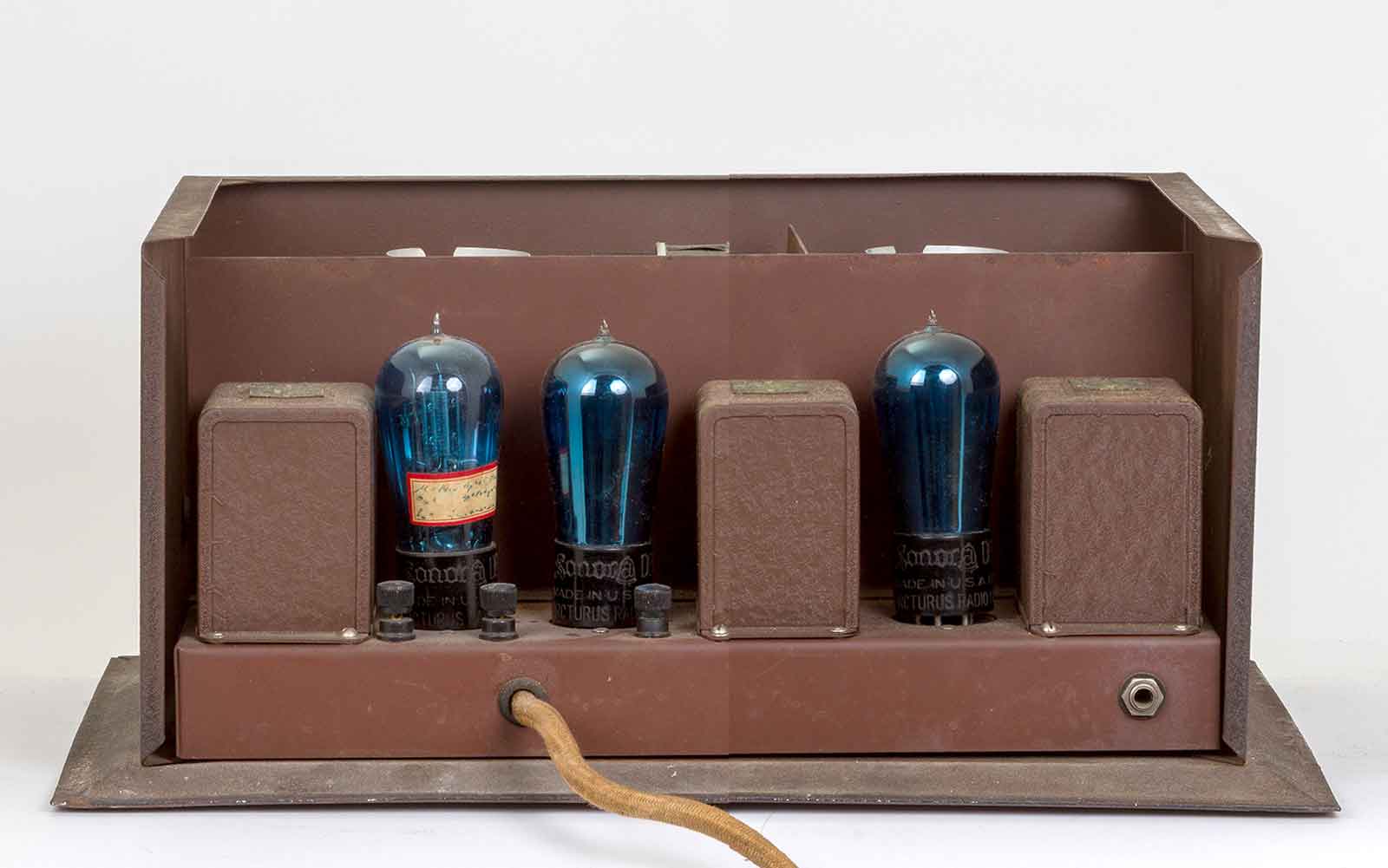

De achterplaat verwijderd, die kun je zo omhoog schuiven. Links de twee eind-triodes en rechts de LF-voorversterker.

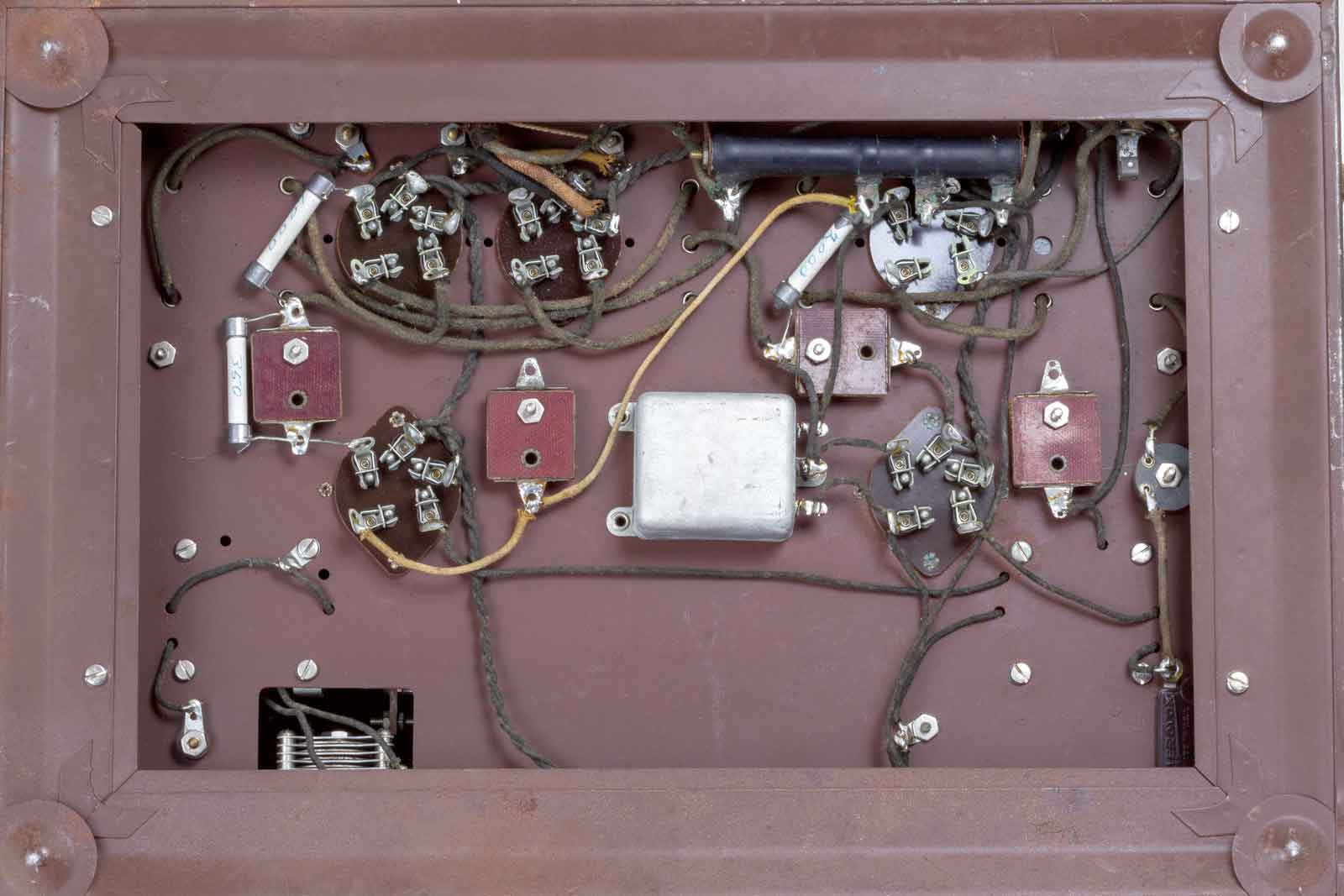

De onderkant. Een onderplaat ontbreekt en het ziet er naar uit dat die er ook nooit geweest is.

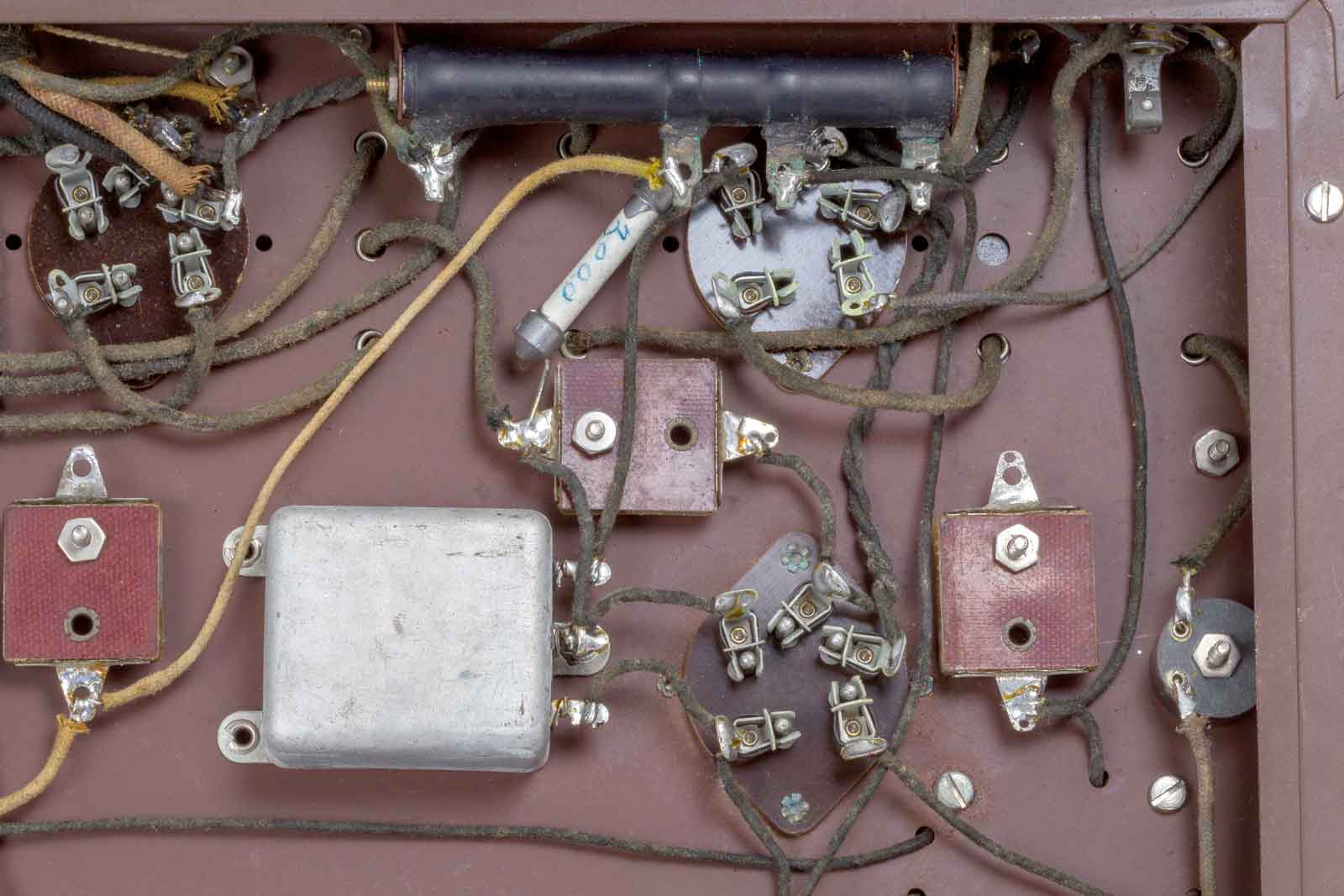

Een blik op de gebruikte onderdelen. De zwarte cylinder (weerstand) aan de bovenzijde verzorgt de schermrooster-spanning van de pentodes van de HF-trap en de detector.

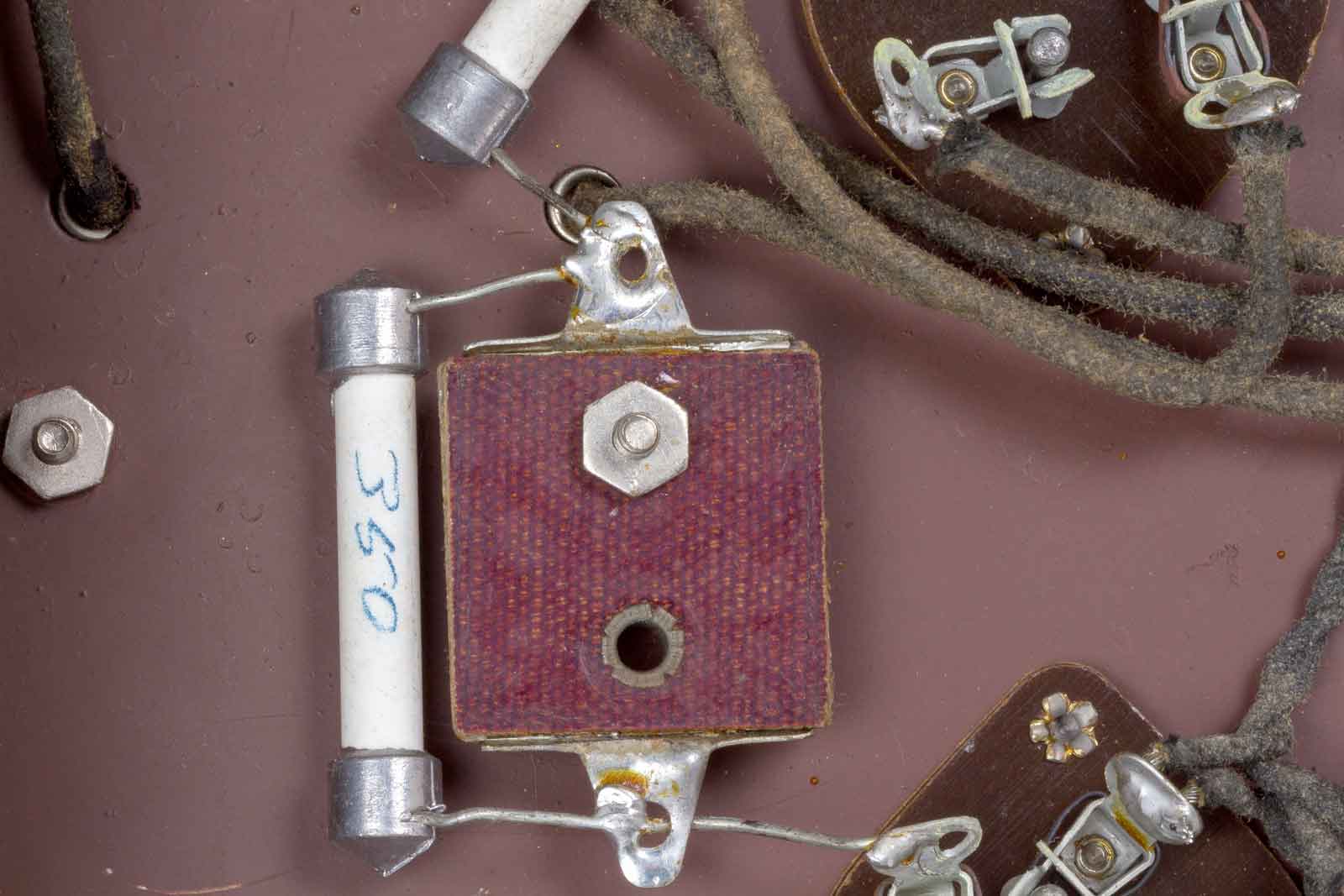

Een vierkante condensator met een parallel-weerstand.

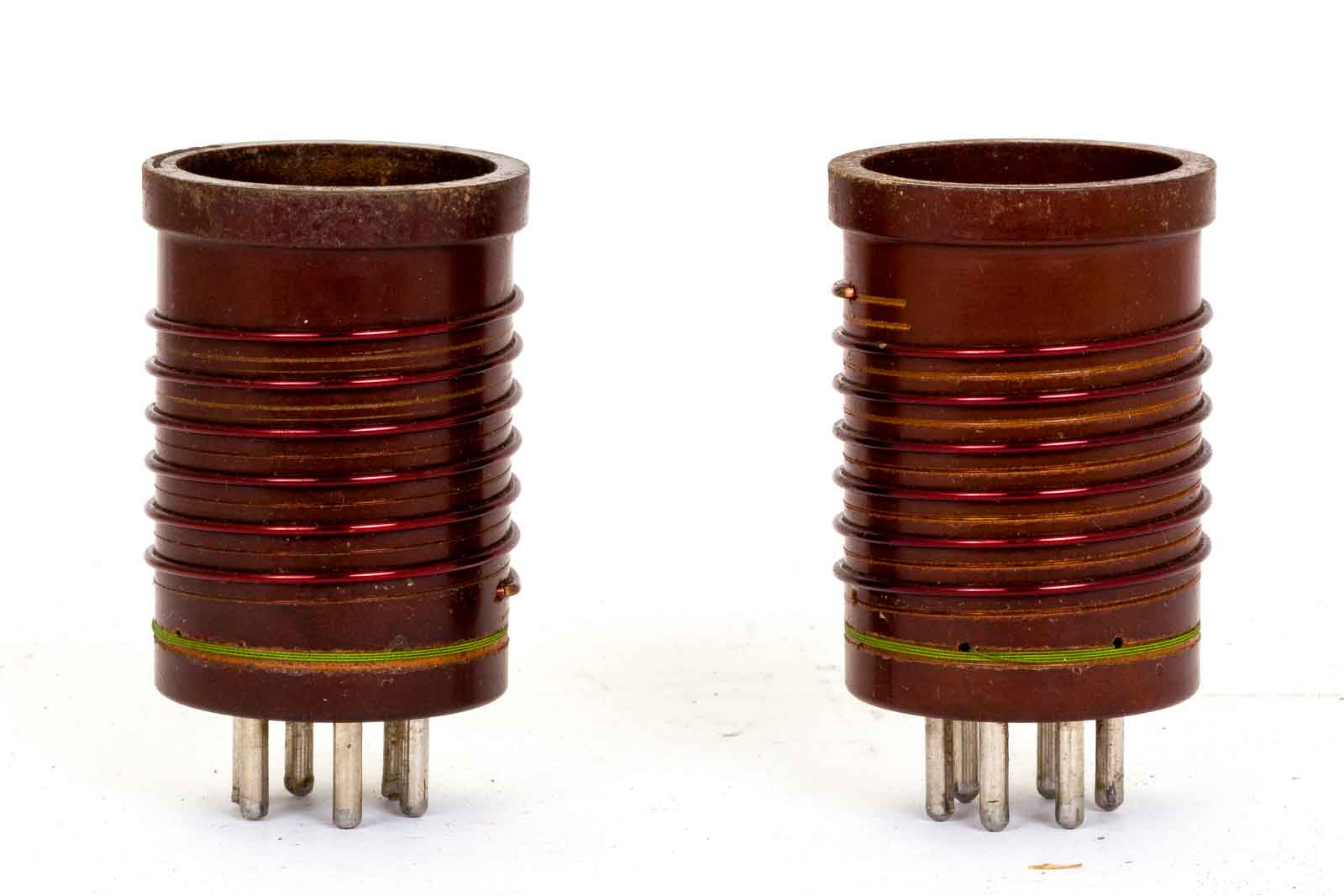

De spoelen die in de radio zaten. De onderste groene ringen zijn de koppelspoelen, resp. voor de antenneaankoppeling en de terugkoppeling.

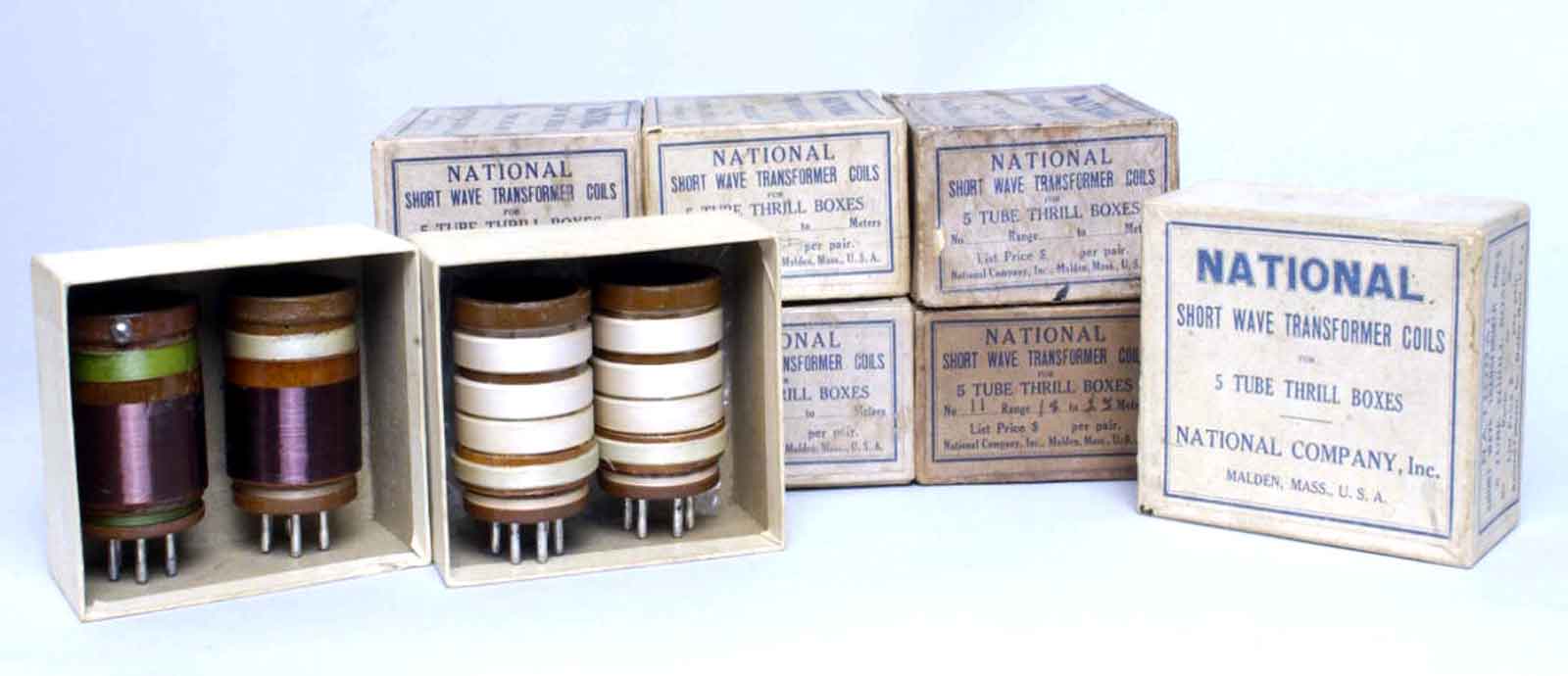

Een complete set spoelen, ja, die zaten er niet bij.

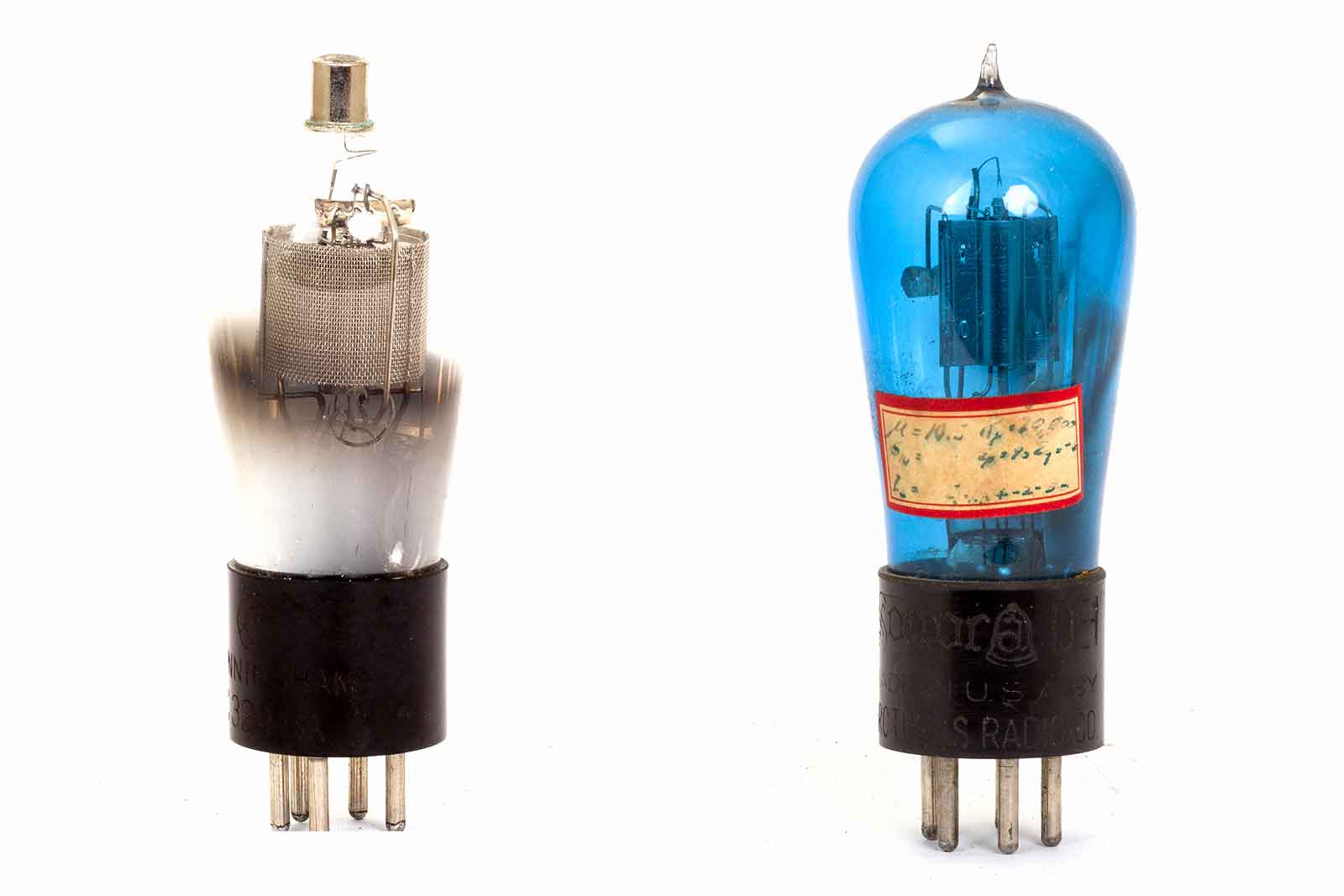

De twee types buizen die gebruikt zijn, links de penthode 224 of C234-A van de firma Cunninghaus. Rechts de triode 227 0f DE-1 van Arcturus Radio Co.

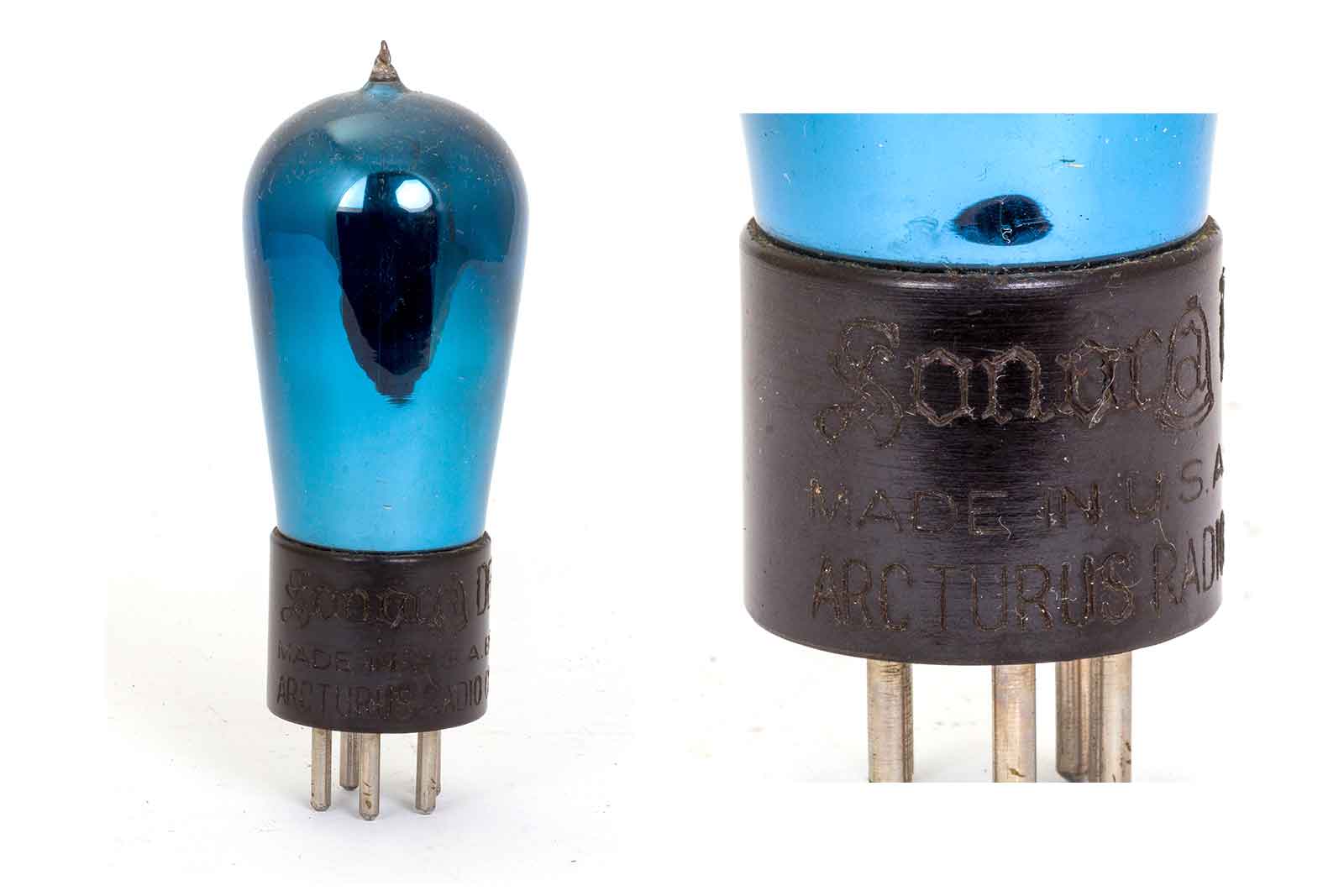

Nogmaals de triode met in de buisvoet de gegevens. Iets van "SONORA" en dan DE-1.
Een plaatje van de opengewerkte ontvanger.

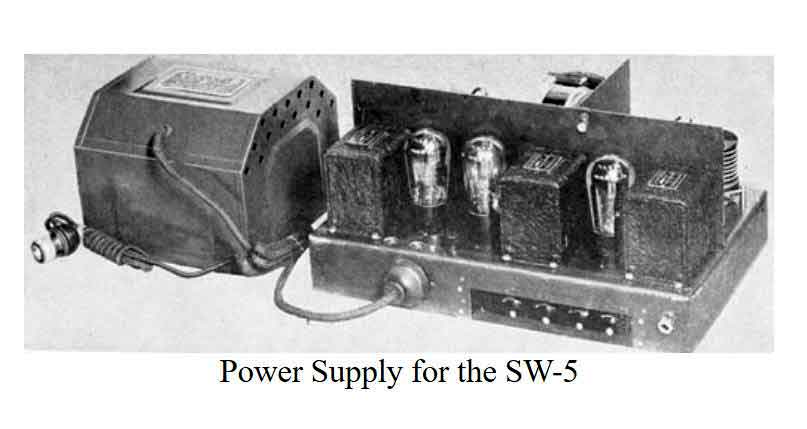

Links de voedings-unit, ook wel "hondenhok" genoemd,. Deze voeding werd ook veel bij latere versies van National-ontvangers gebruikt, zie "National HRO-5 of R-106" .De hier afgebeelde ontvanger is van een iets ander type met alle aansluitingen op de achterkant.

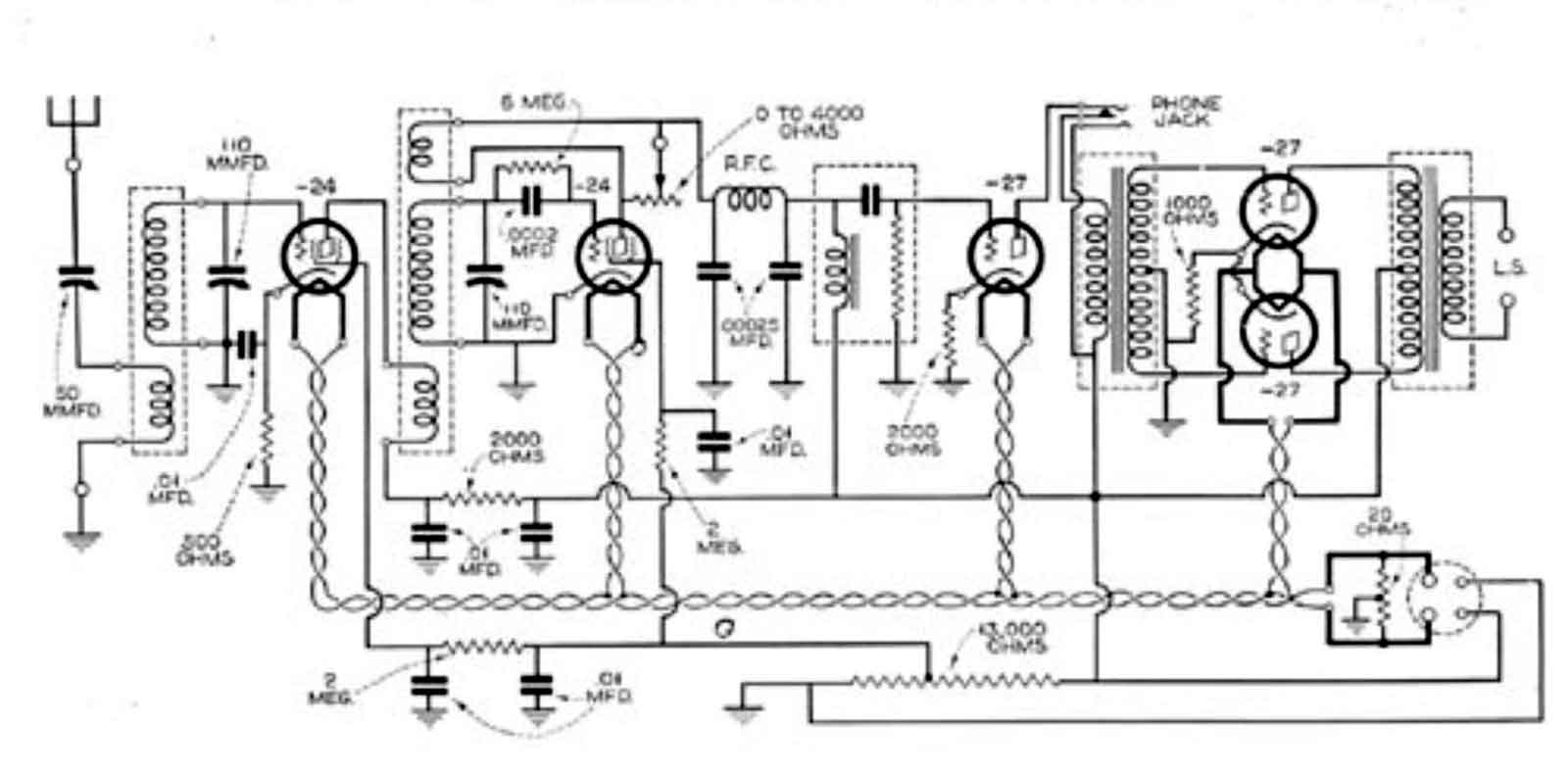

Een schema van de SW-5.
Hier nog wat buis-gegevens:
En dan hier nog een link naar een verhaaltje over de ontwikkeling van National-ontvangers:
The Evolution of the National SW-Series of Short-Wave Receivers
