Deze FB-7 is een ontvanger die in 1933 op de markt gebracht werd door de firma Nationa in Malden, Mass.
Allereerst de eigenschappen van deze bejaarde ontvanger:
Door op de afbeeldingen te klikken verkrijgt u een vergroting in een apart venster.
ALGEMEEN:
Type: HF-ontvanger
Frequentiebereik: 1,5-20 MHz, dmv losse plug-in spoelen.
Ontvangst mogelijkheden: AM en CW.
Enkelvoudige super met een middenfrequentie van ca. 485 kC.

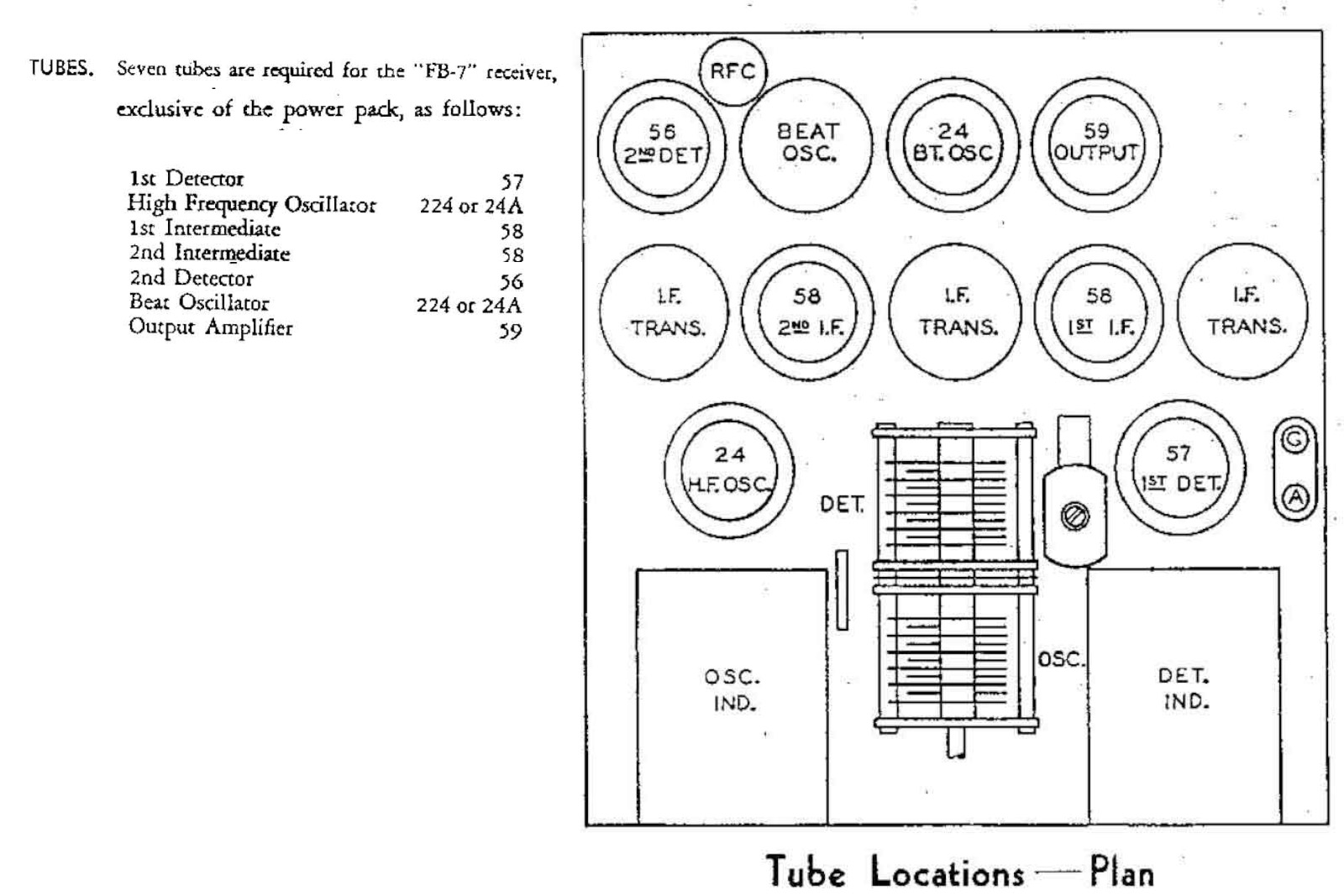

Aantal buizen : 7.
| Functie | Buistype |
| Eerste mengbuis | 57 |
| Lokale oscillator | 224 of 24A |
| Eerste middenfrequentbuis | 58 |
| Tweede middenfrequentbuis | 58 |
| Tweede mengtrap en detector | 56 |
| Beat-oscillator | 224 of 24A |
| Audioversterker | 59 |

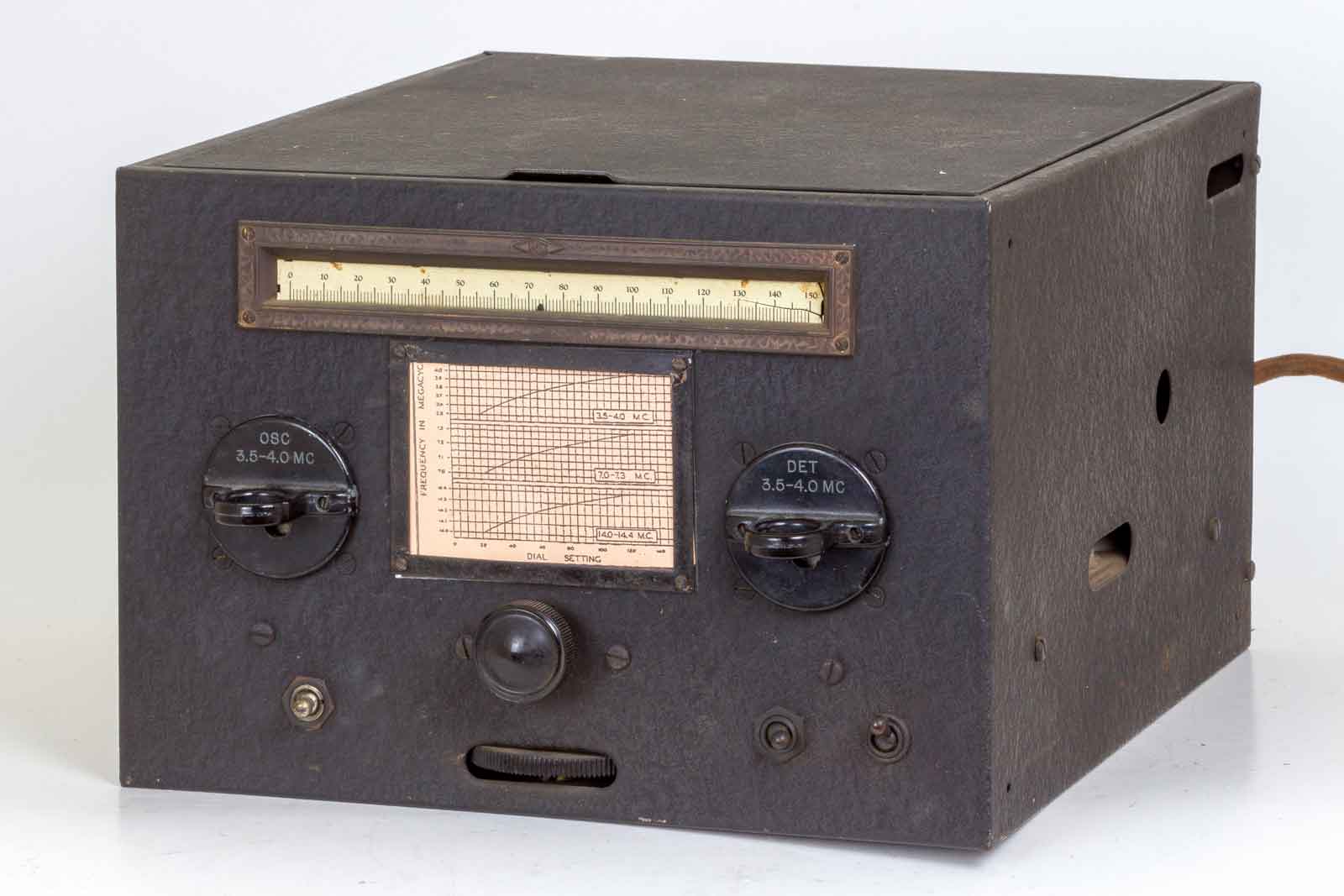

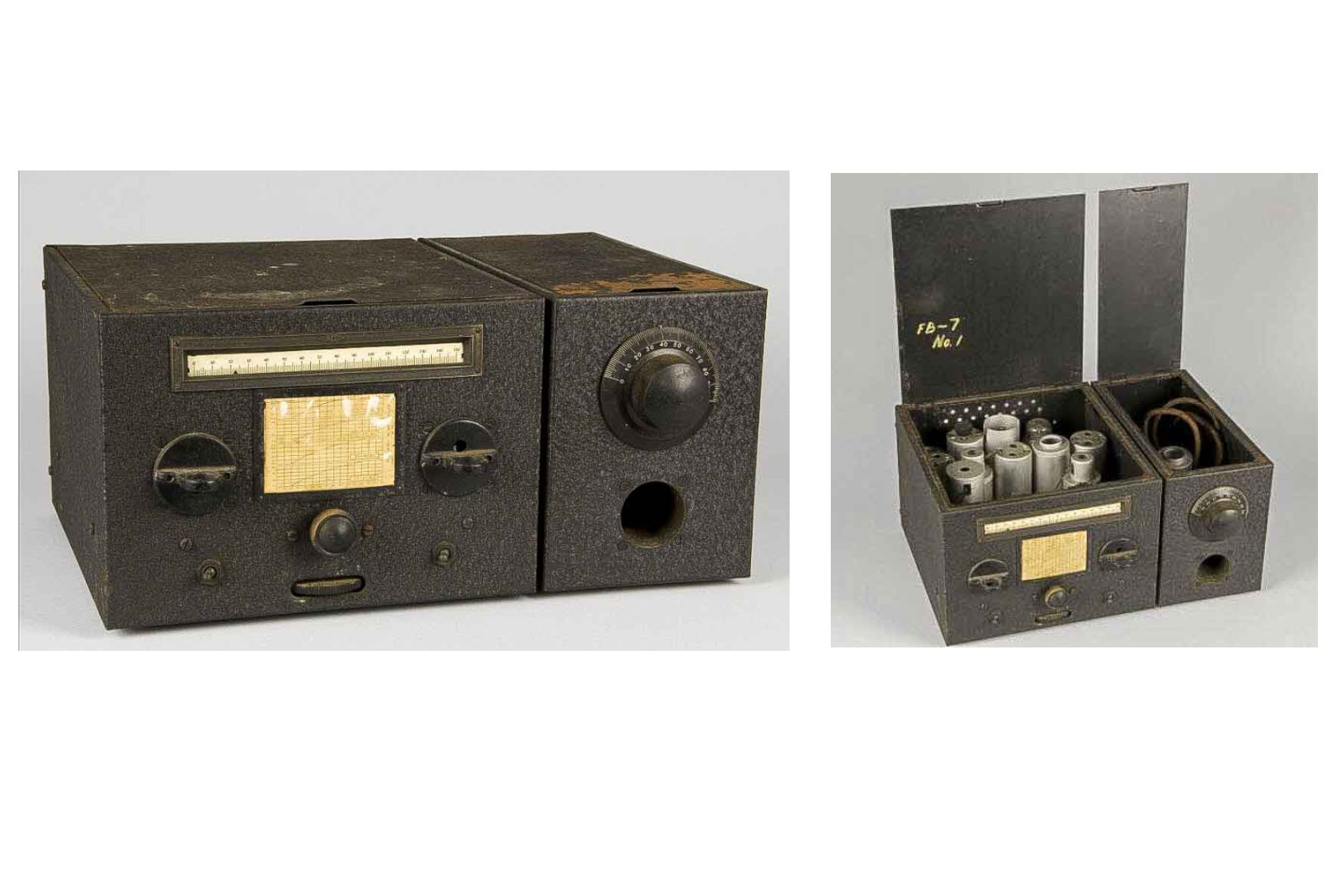

Zo ziet de ontvanger er uit, de maten zijn breedte 29,5 cm, hoogte 20,5 cm en diepte 31 cm..
Het vooraanzicht met de plug-in-spoelen.

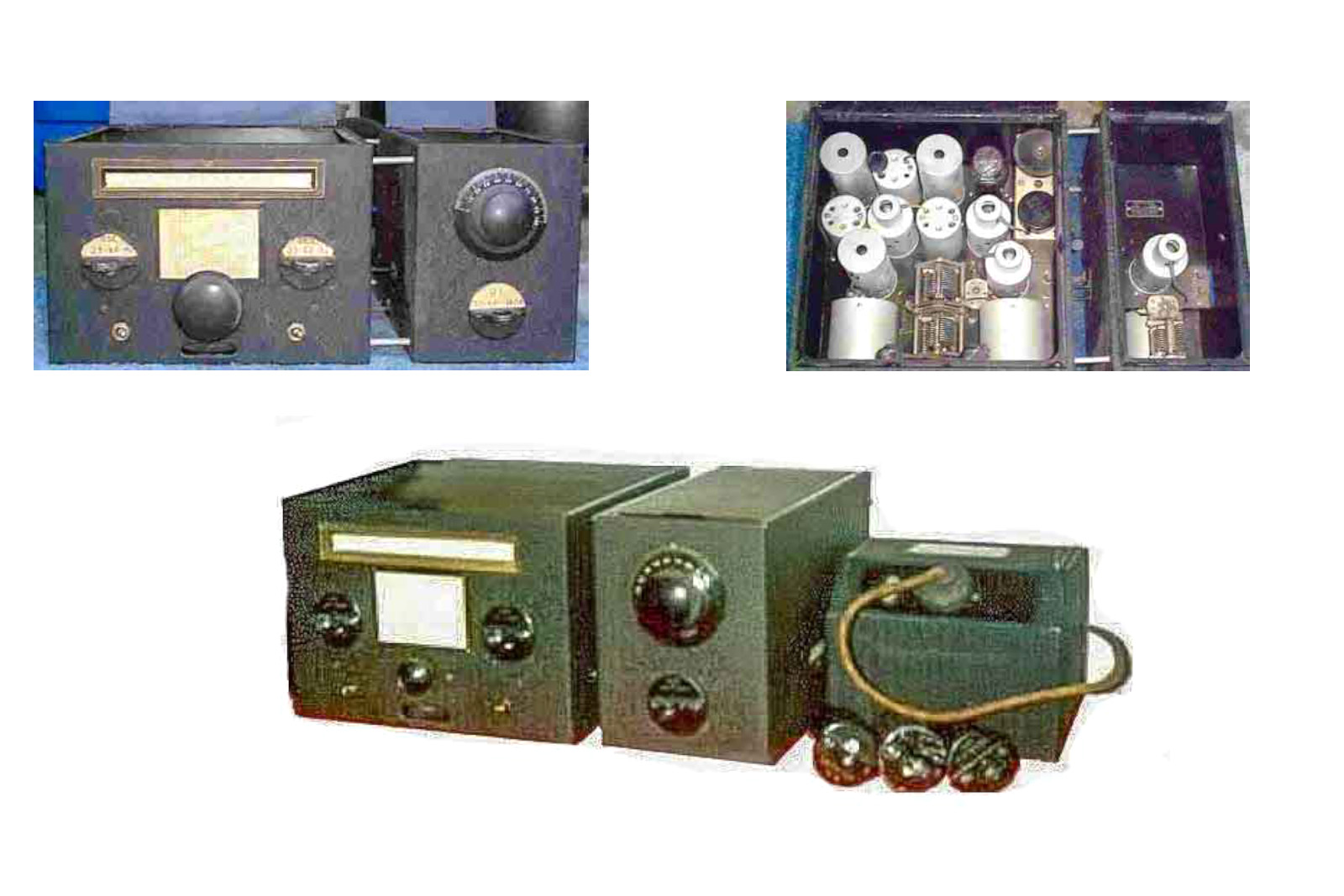

Dit zijn afbeeldingen van de radio met een pre-selector. Gegevens van dit laatst genoemde apparaat zijn helaas nergens te vinden.
Op bovenbstaande afbeelding nowat andere uitvoeringen met de preselector op afstandbussen en met de bijbehorende voeding.

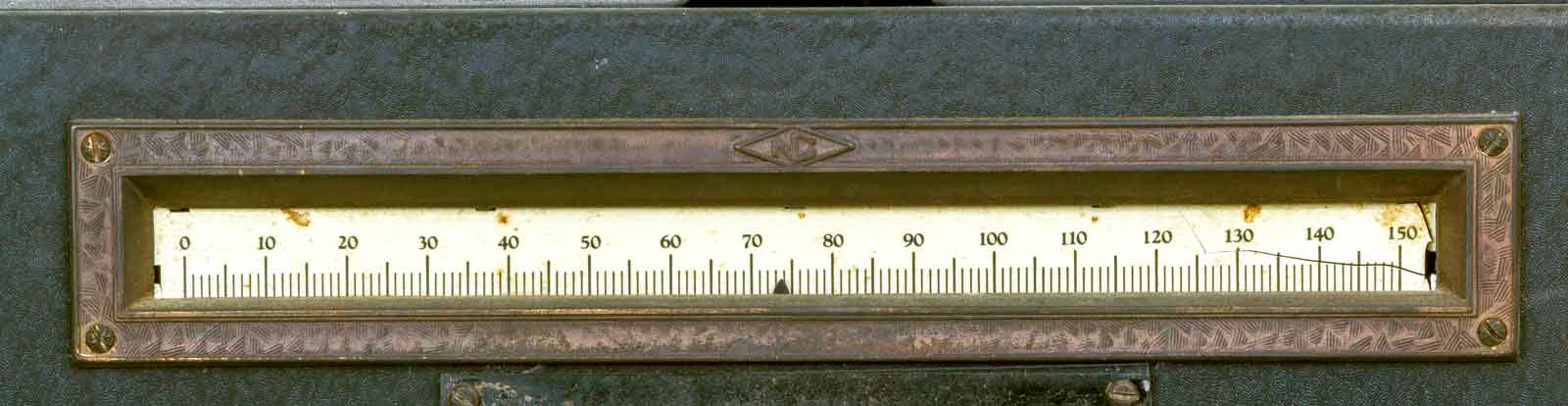

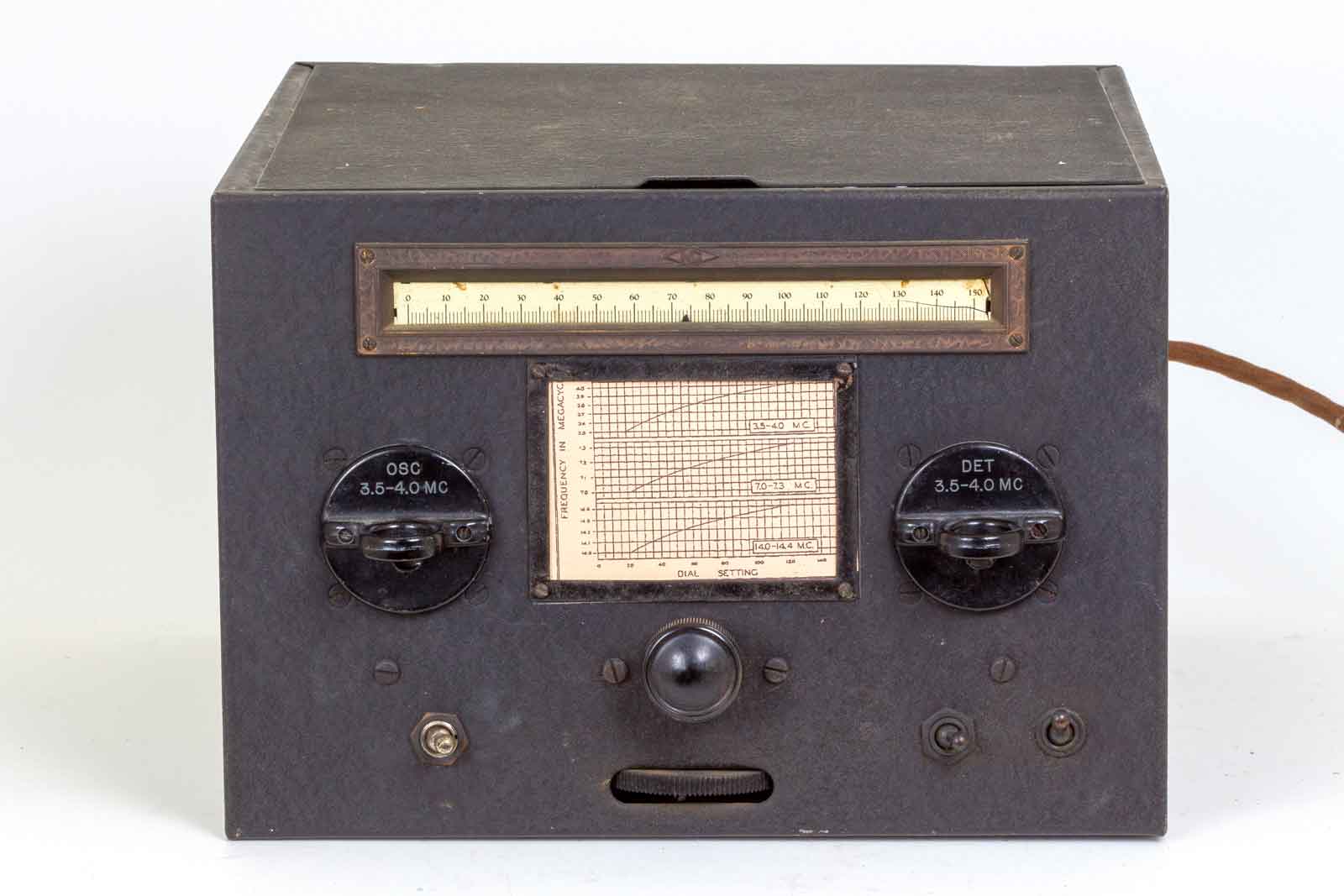

De afstemschaal, gewoon 0 tot 150. Met behulp van de afstemkaart is de bijbehorende frequentie te bepalen.

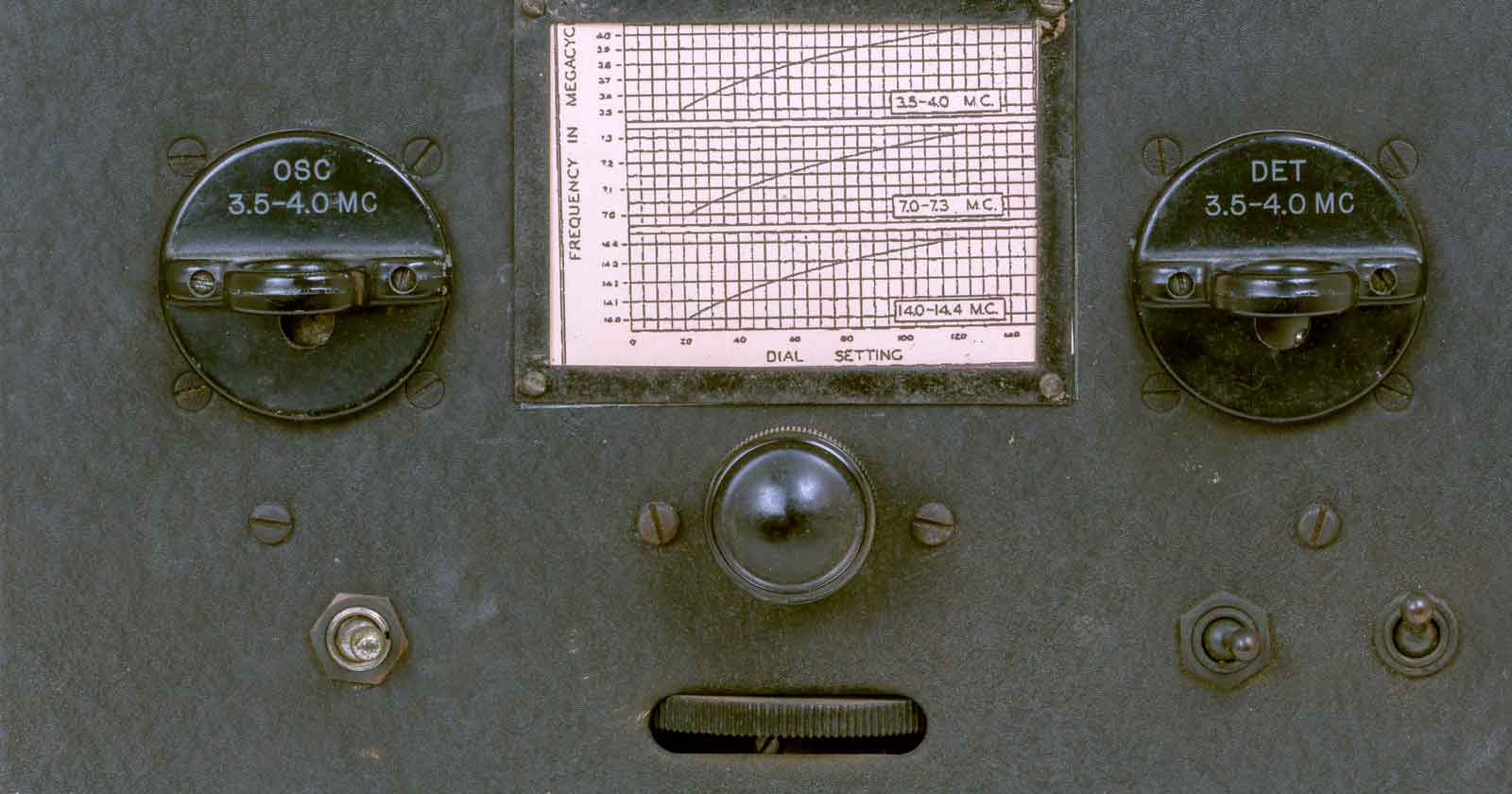

In het midden de "Dial-setting"-kaar. Daar onder de afstemknop en daar weer onder de volumeregelaar. Links de oscillatorspoel-plugin en rechts de antennespoel-plugin. De linkse schakelaar is de in/uit-schakelaar van de voedingsspanning. De gloeidraden blijven wel ingeschakeld. Rechts de BFO-schakelaar. Geheel rechts nog een schakelaar, misschien bedoeld om van deze ontvanger een FBX te maken. Dat is de uitvoering met een kristal-filter in de MF-versterker. In ieder geval is hij in deze radio niet bedraad.

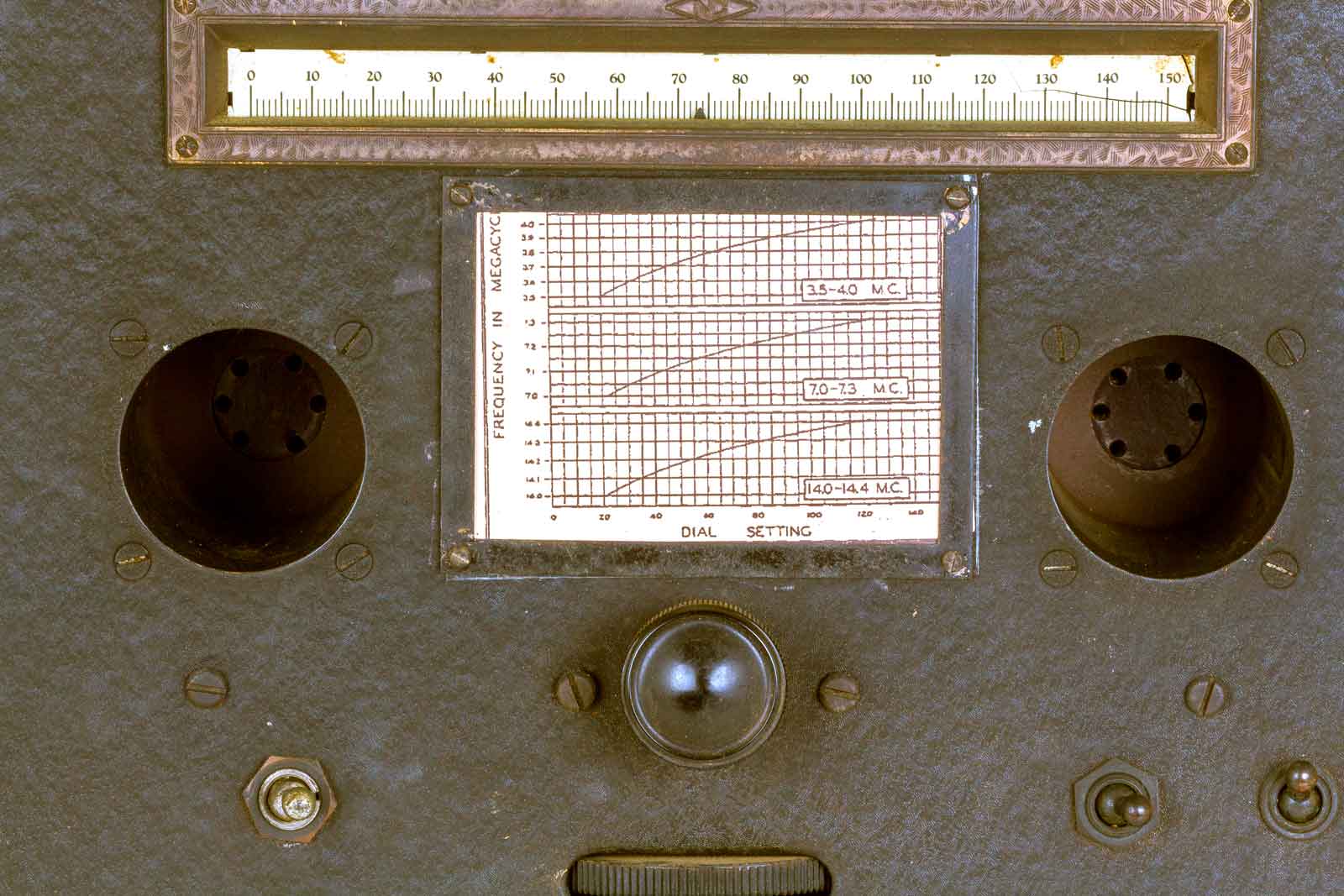

Hier zijn de twee lege gaten te zien voor de beide spoelen. Erg scheutig met teksten was de fabrikant niet, zelfs hun logo ontbrak opp de kast. Al hoewel, heel klein in de omlijsting van de afstemschaal is dit logo te herkennen.

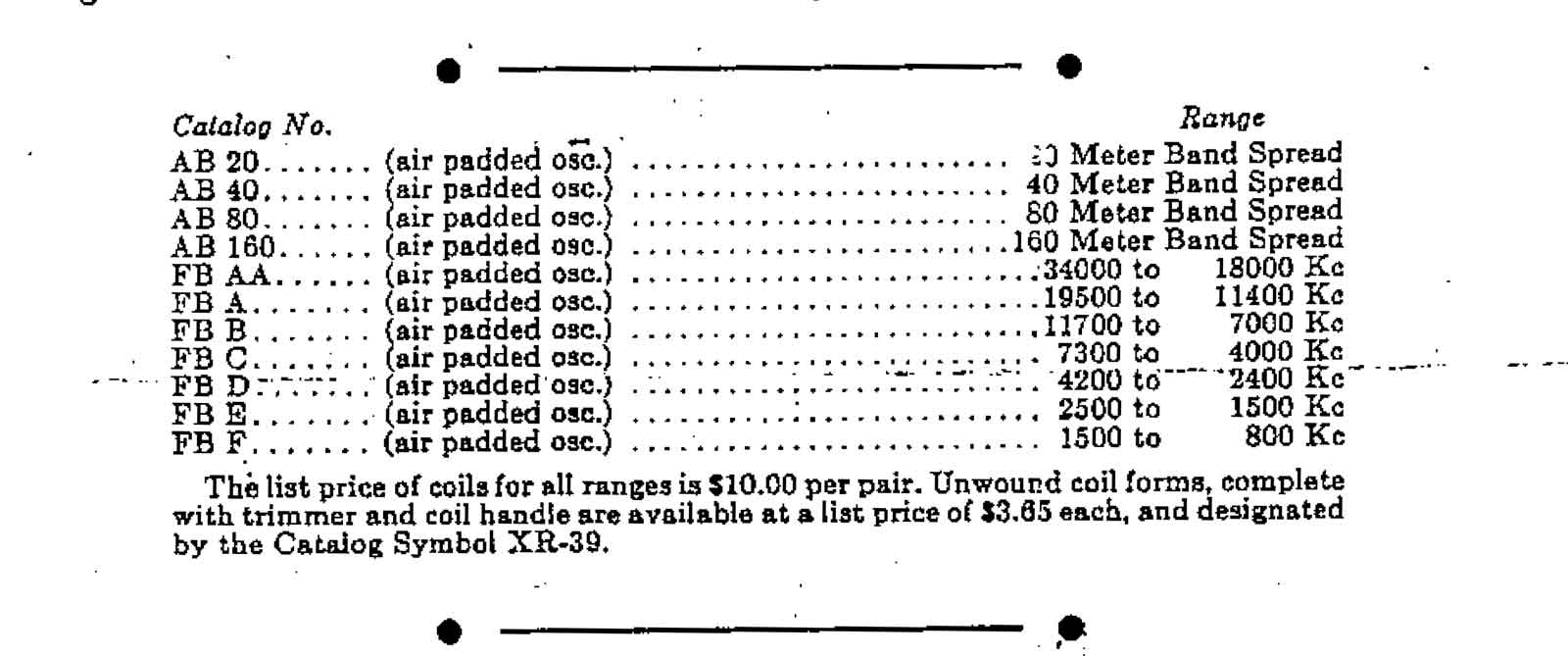

Hier nog een lijst met plug-in-spoelen. J e kunt de spoelen ook zelf maken, de lege spoel-vormen zijn te koop voor $ 3.65.

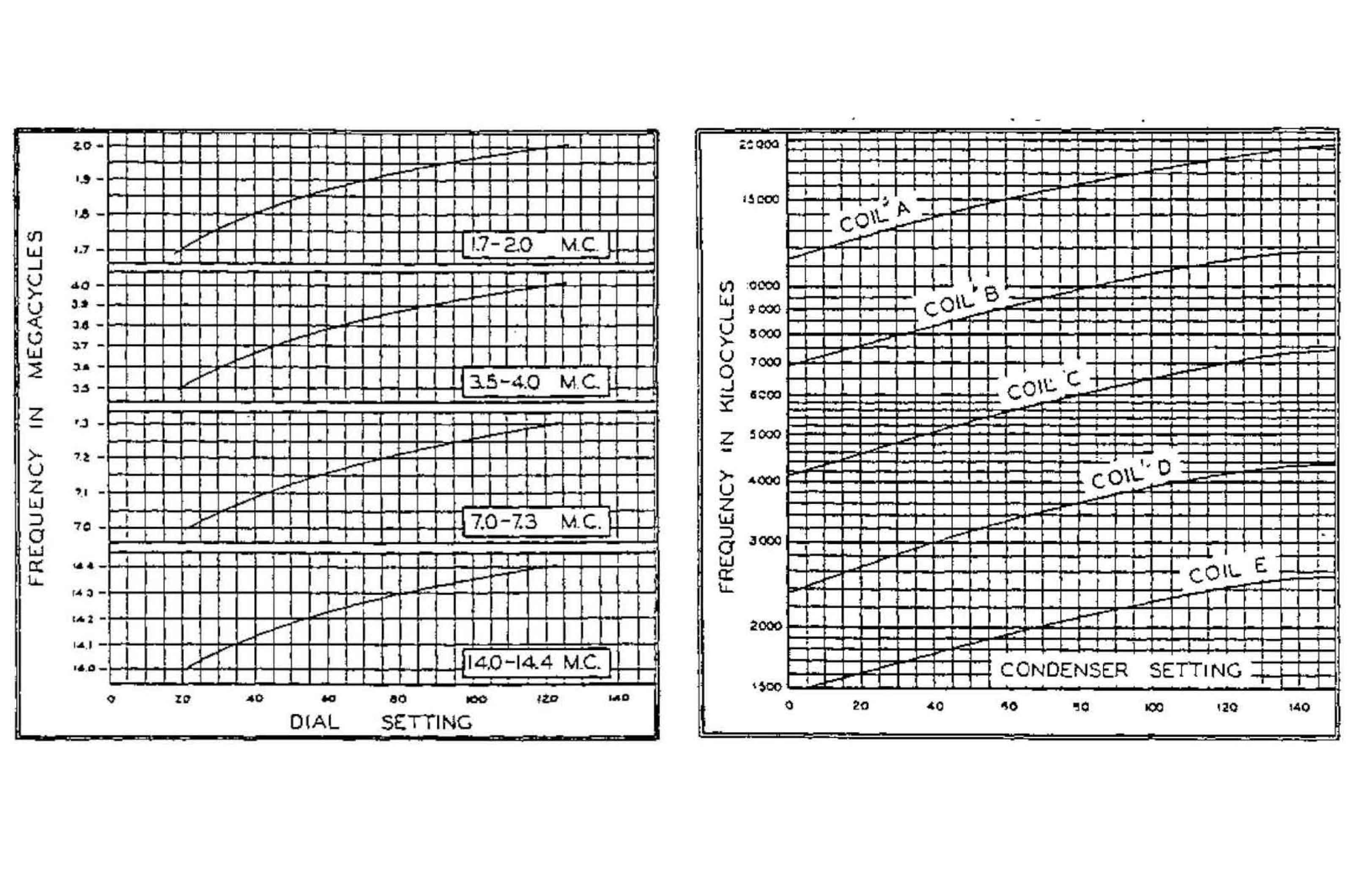

Zo zien de referentie-kaarten voor de afstemming er uit. De linker zijn de spoelen voor de amateurbanden en de rechtse voor "general-couverage".

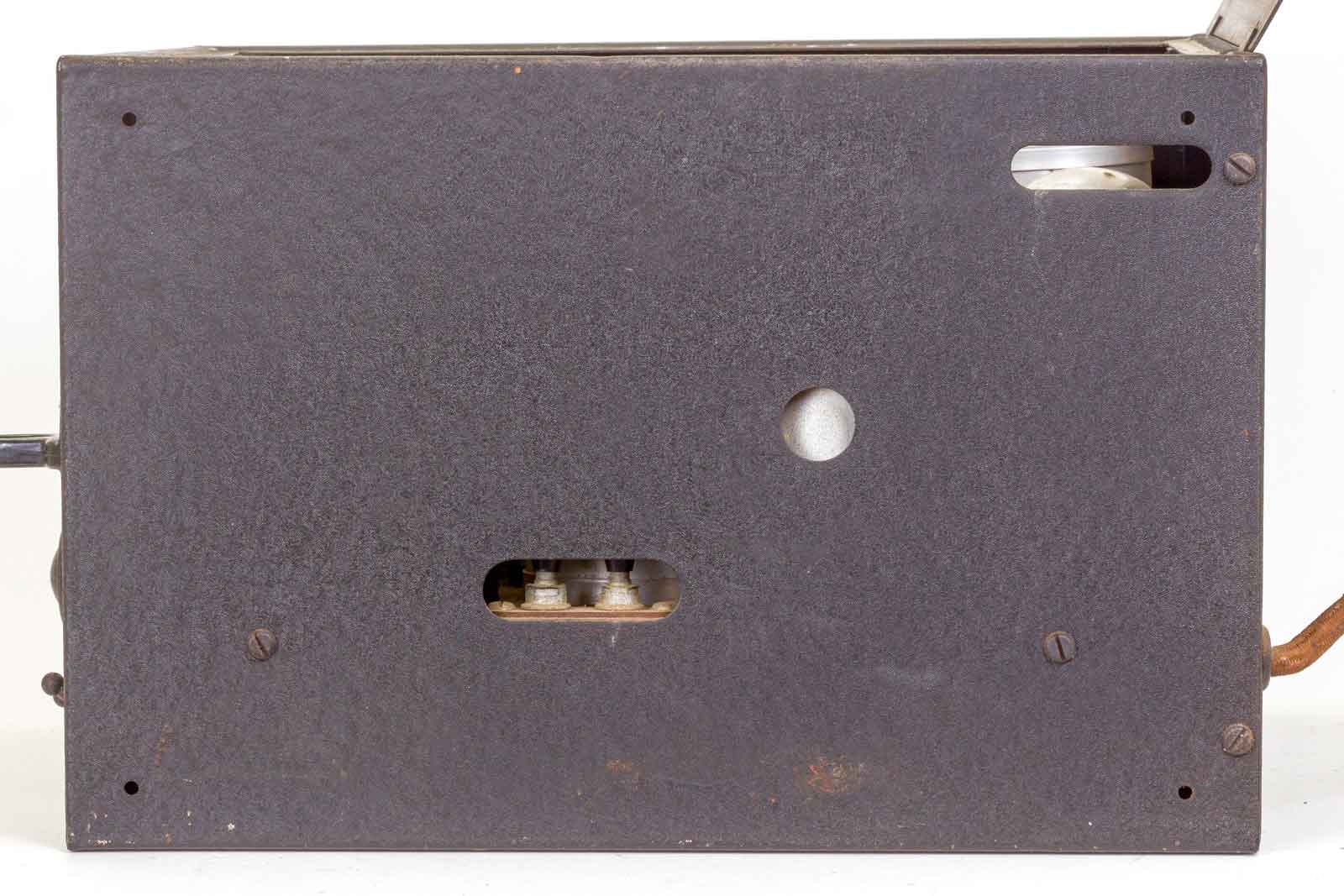

De rechter zijkant met een opening voor de antennen en aarde-aansluiting. Niet bepaald handig. Het ronde gat is nog niet te verklaren. Rechts boven is waarschijnlijk een opening om het kristalfilter bij te regelen. ( Ook maar een aanname).

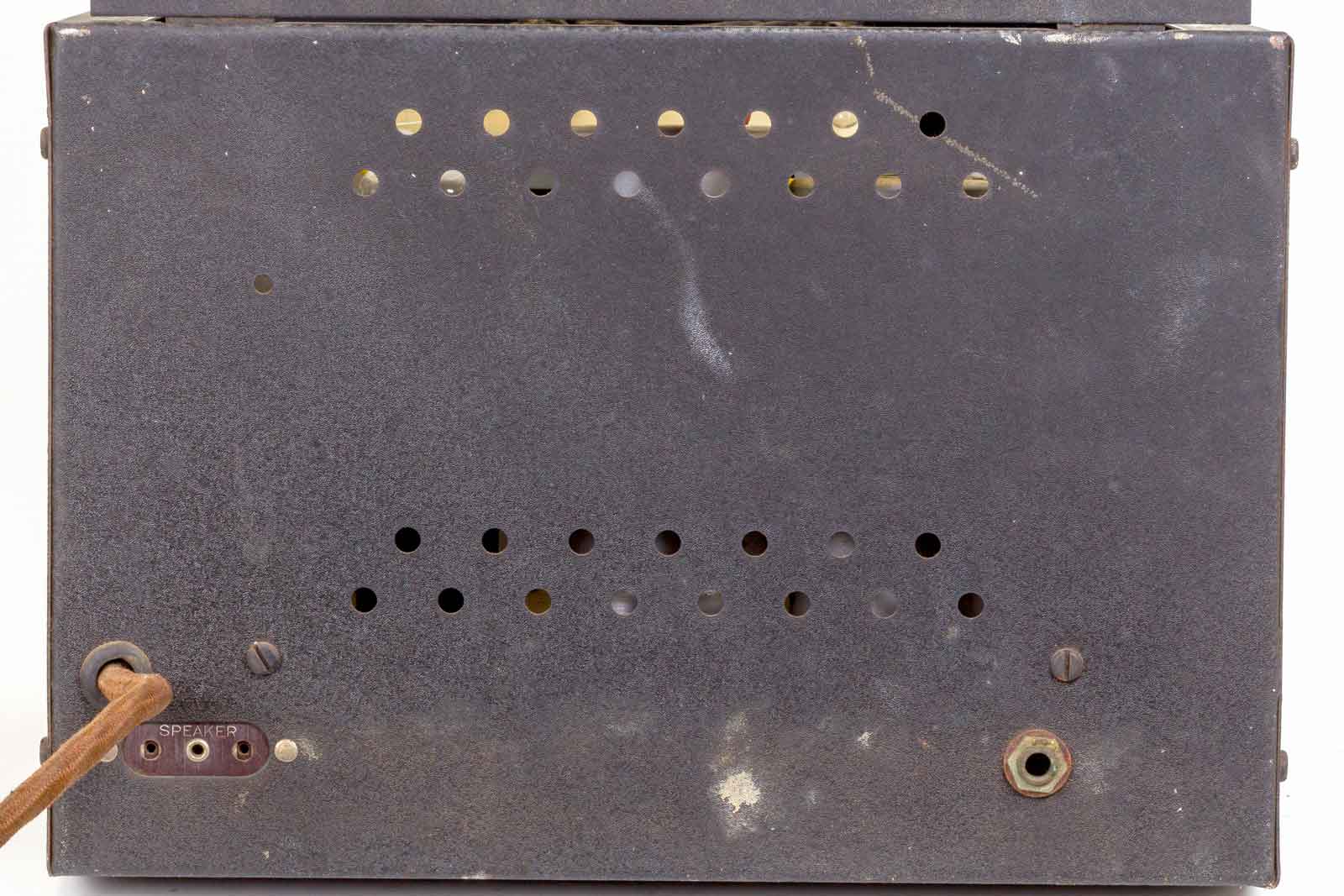

De achterkant met voedings-snoer, luidsprekeraansluiting en hoofd-telefoonplug.

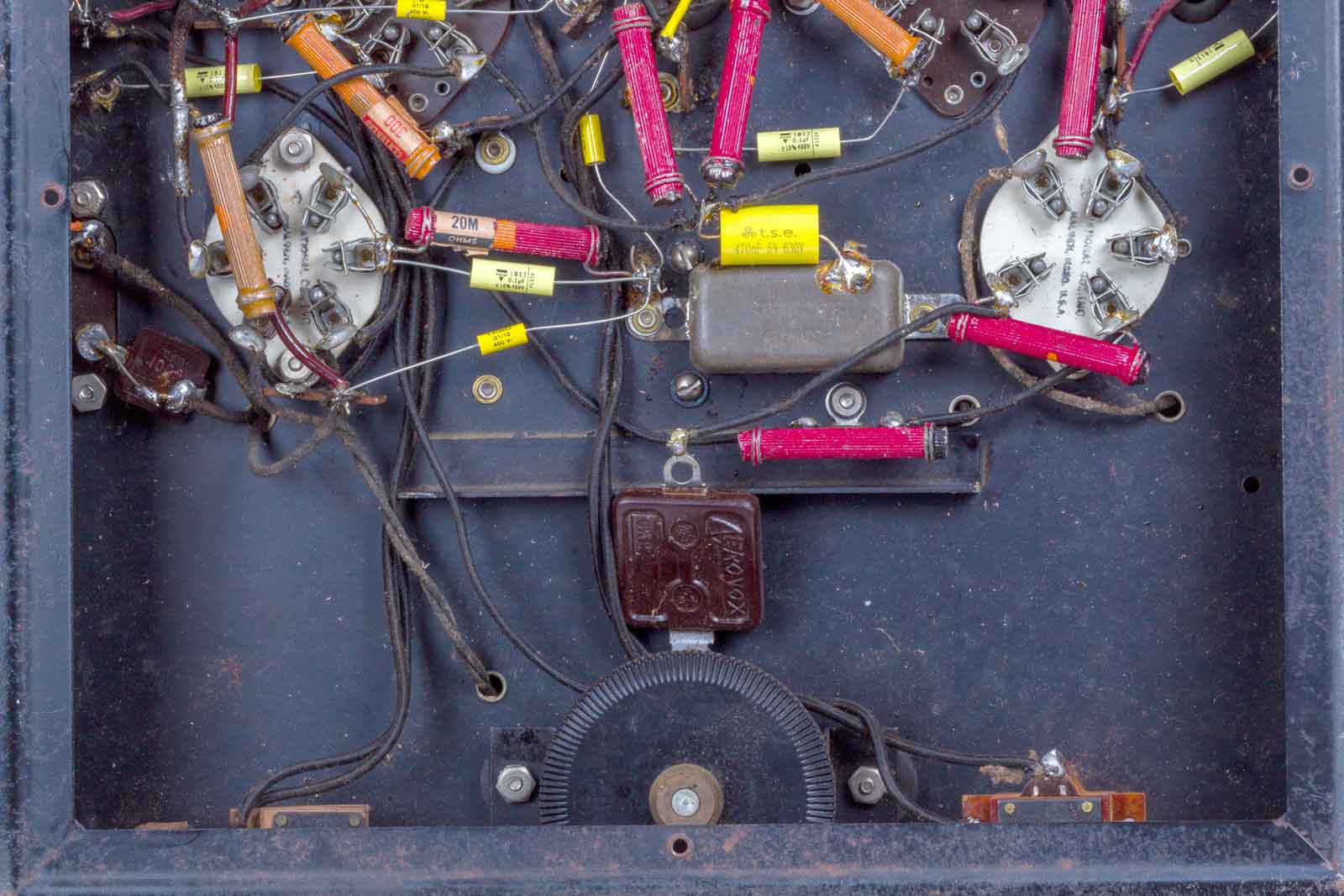

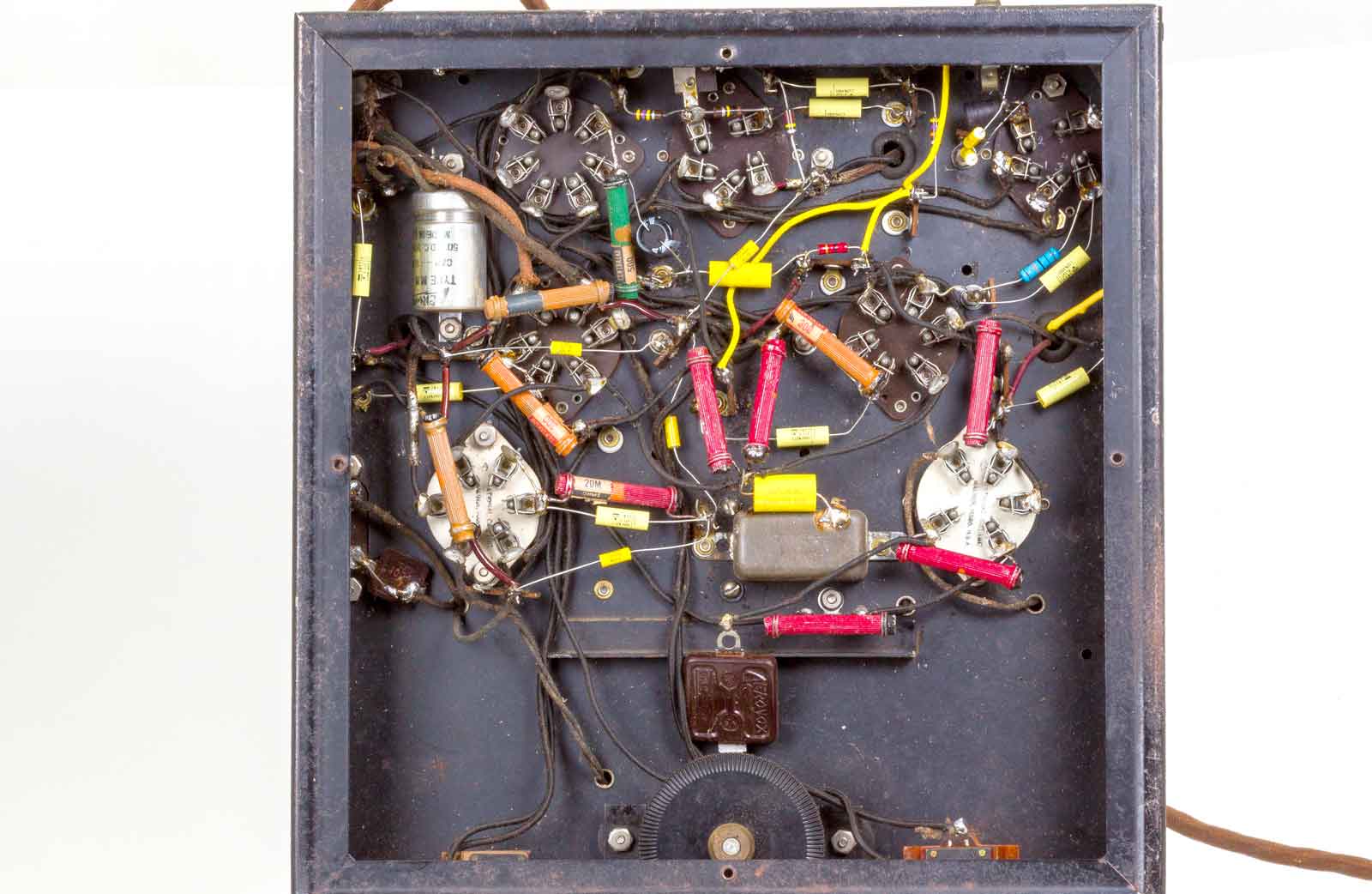

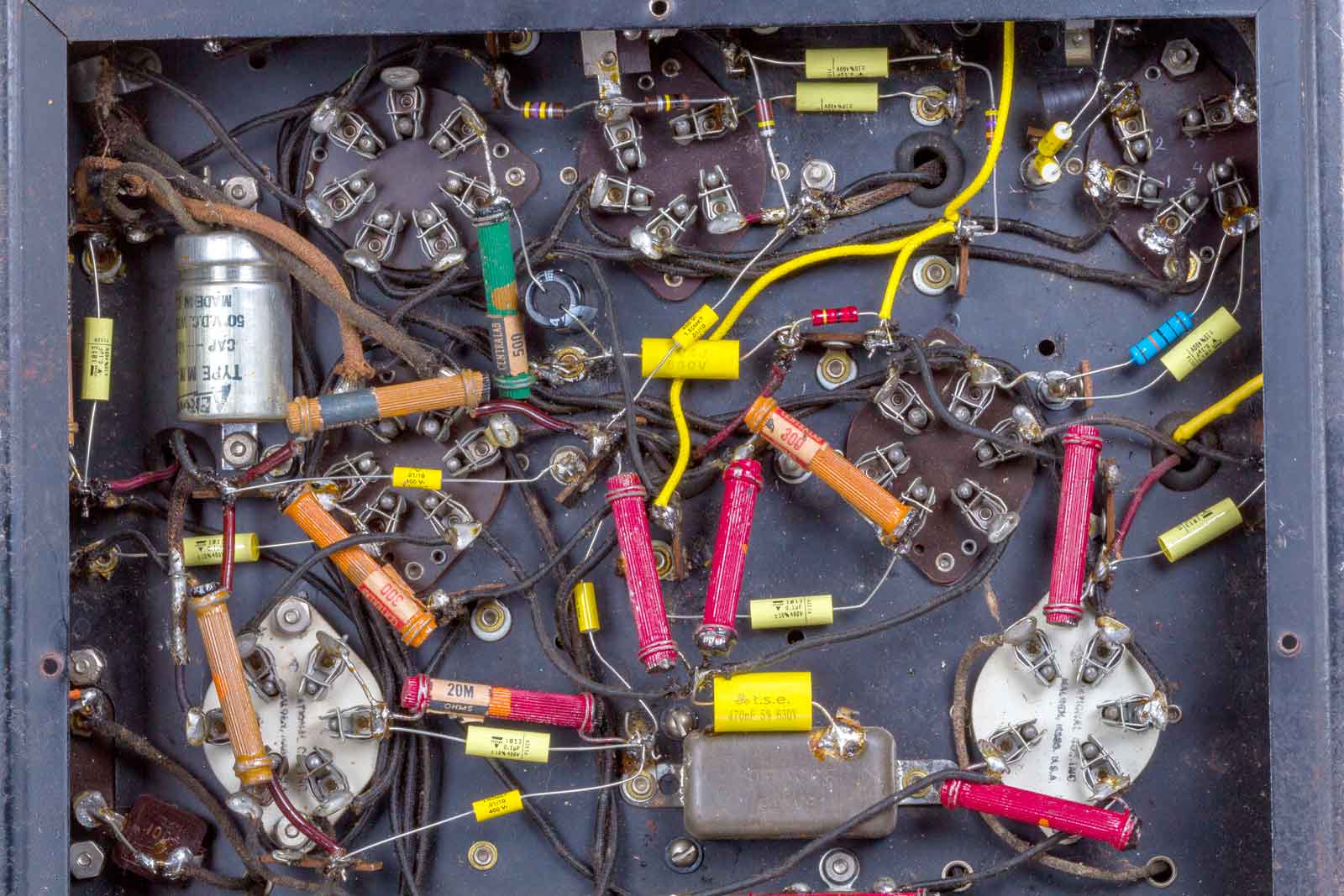

De onderkant. De gele condensatoren zijn vervangers van de oude. Deze gele zijn van uitstekende kwaliteit, maar het is jammer dat de originele omhulsels niet gebruikt zijn. Maar ja, iedereen kijkt ook niet wat er allemaal in zit. Het is wel uitnodigend, de bodemplaat ontbreekt.
Hier een wat gedetailleerdere blik. Het lijkt wel of de weerstanden met koelribben zijn voorzien.
De ronde knop in het midden is de volumeregelaar.

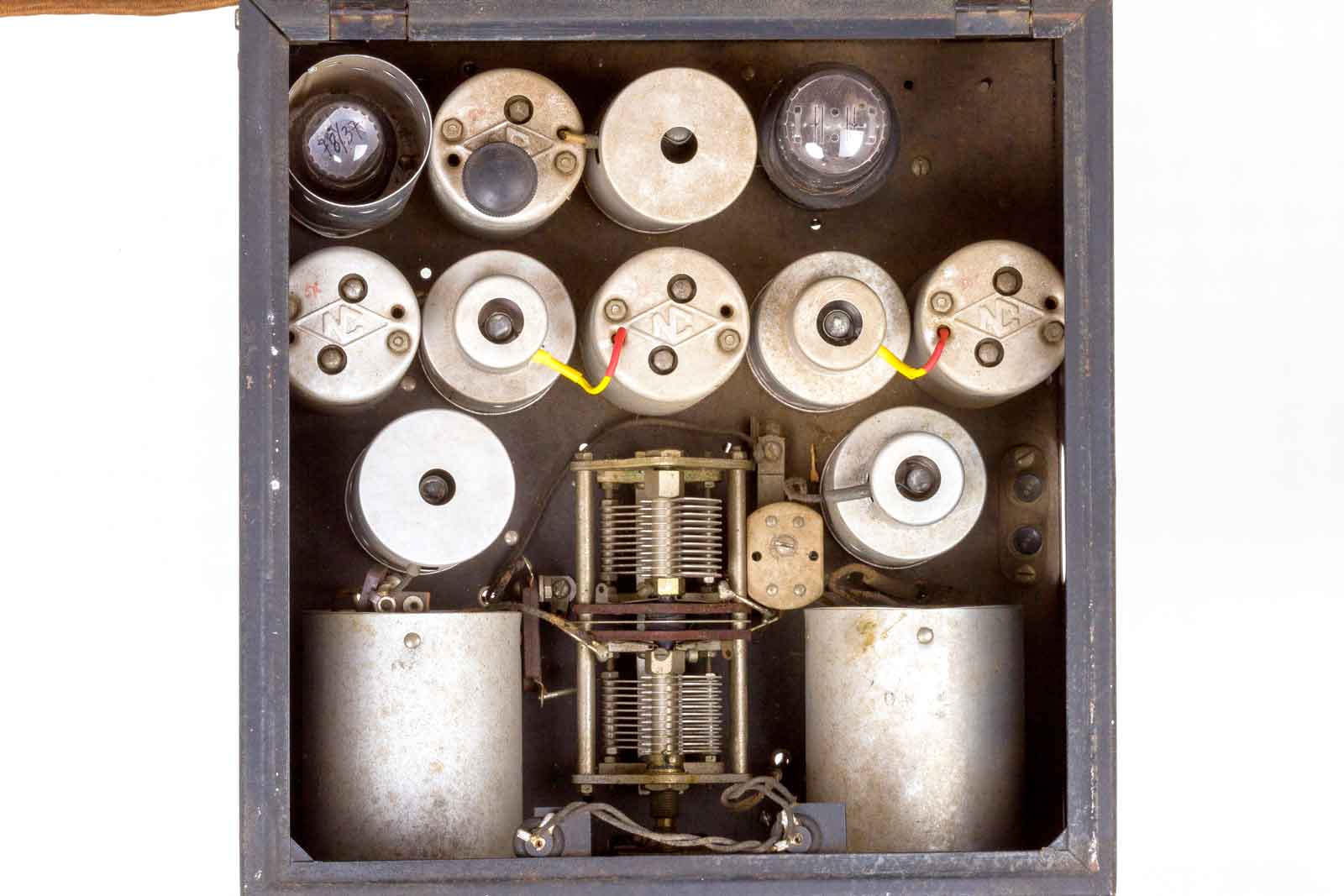

Bovenaanzicht, op de onderstaande afbeelding de beschrijving.

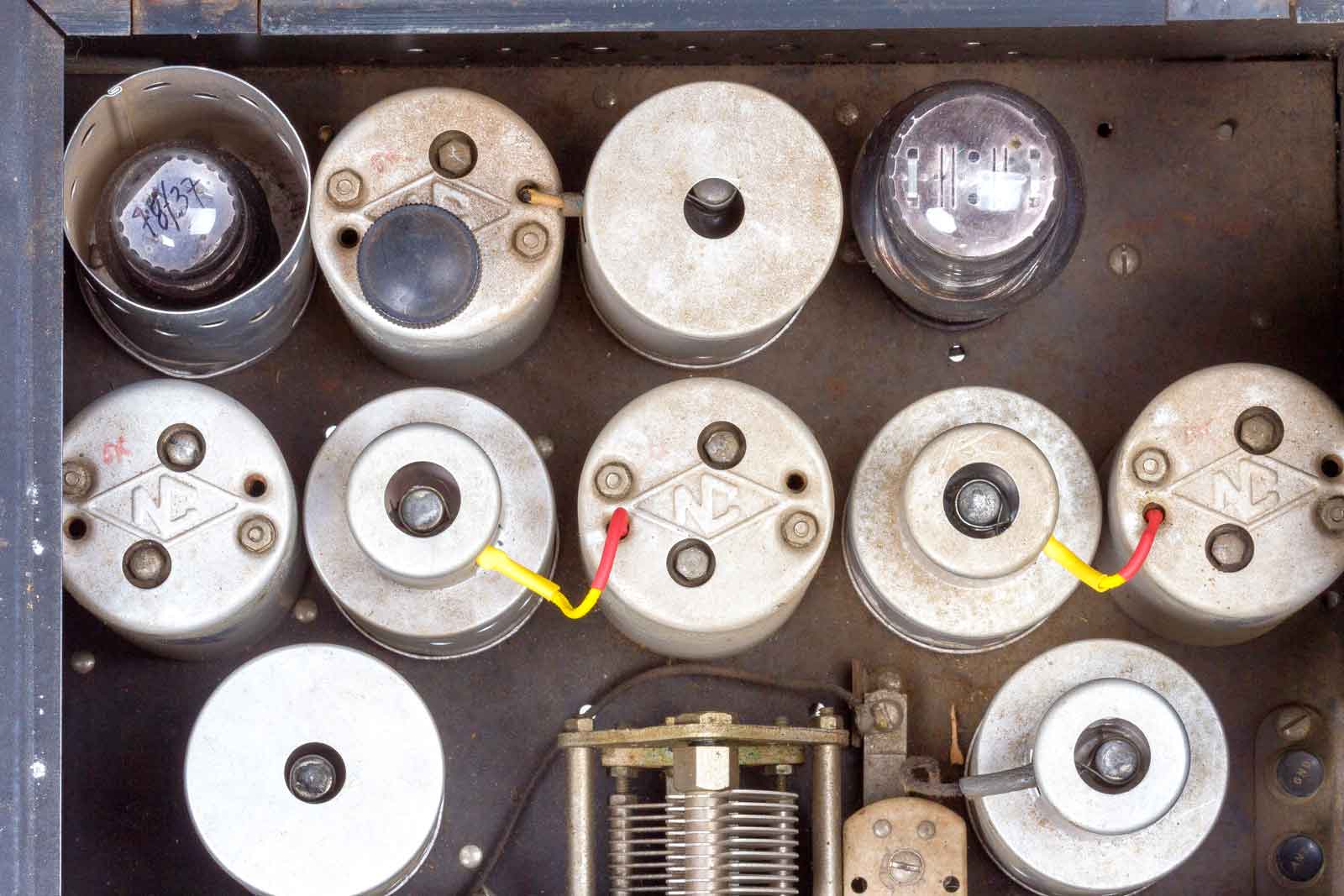

De onderdelen opstelling.

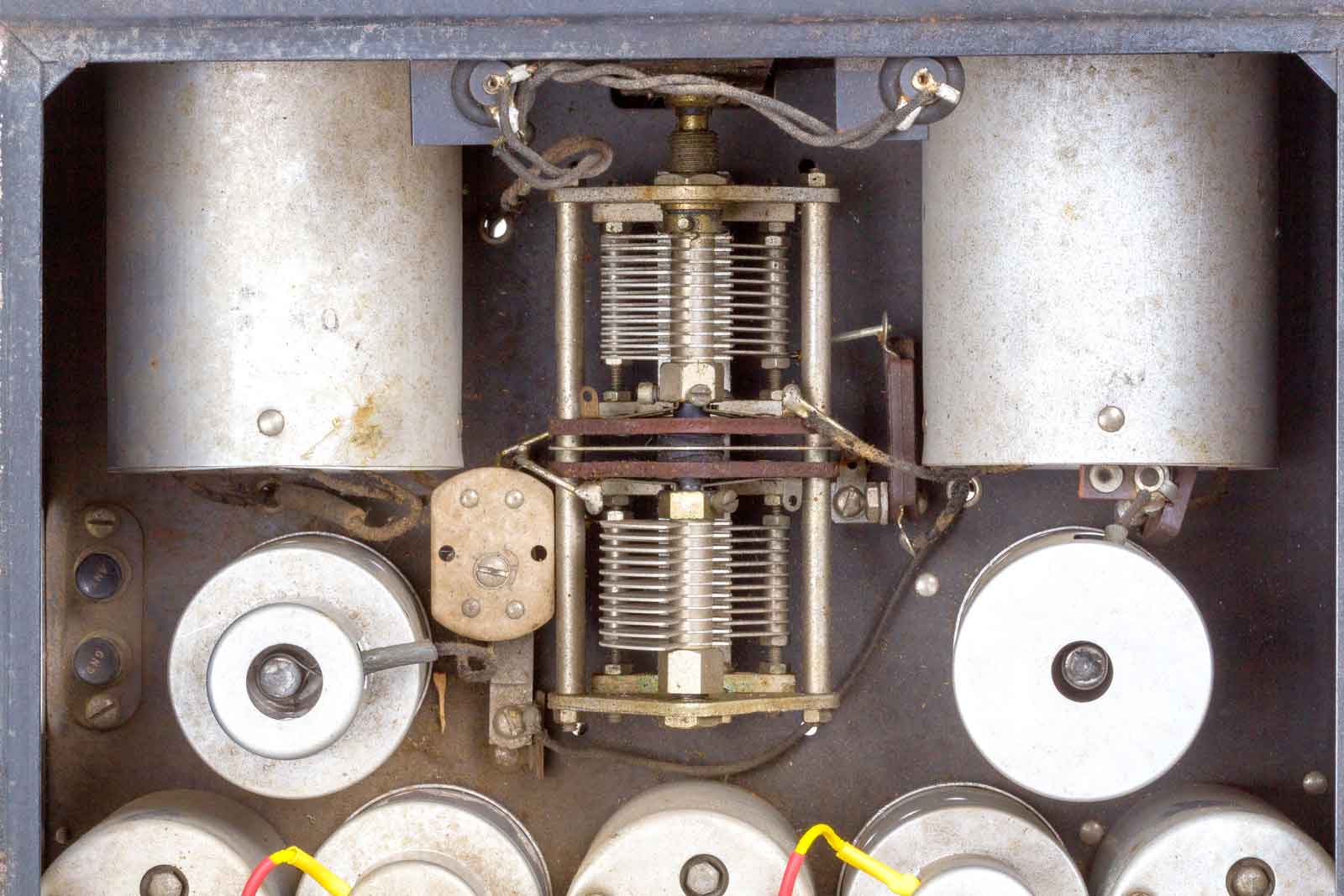

De tweevoudige afstem-C met aan de linkerkant de antenne-spoel en rechts de oscillatorspoel.

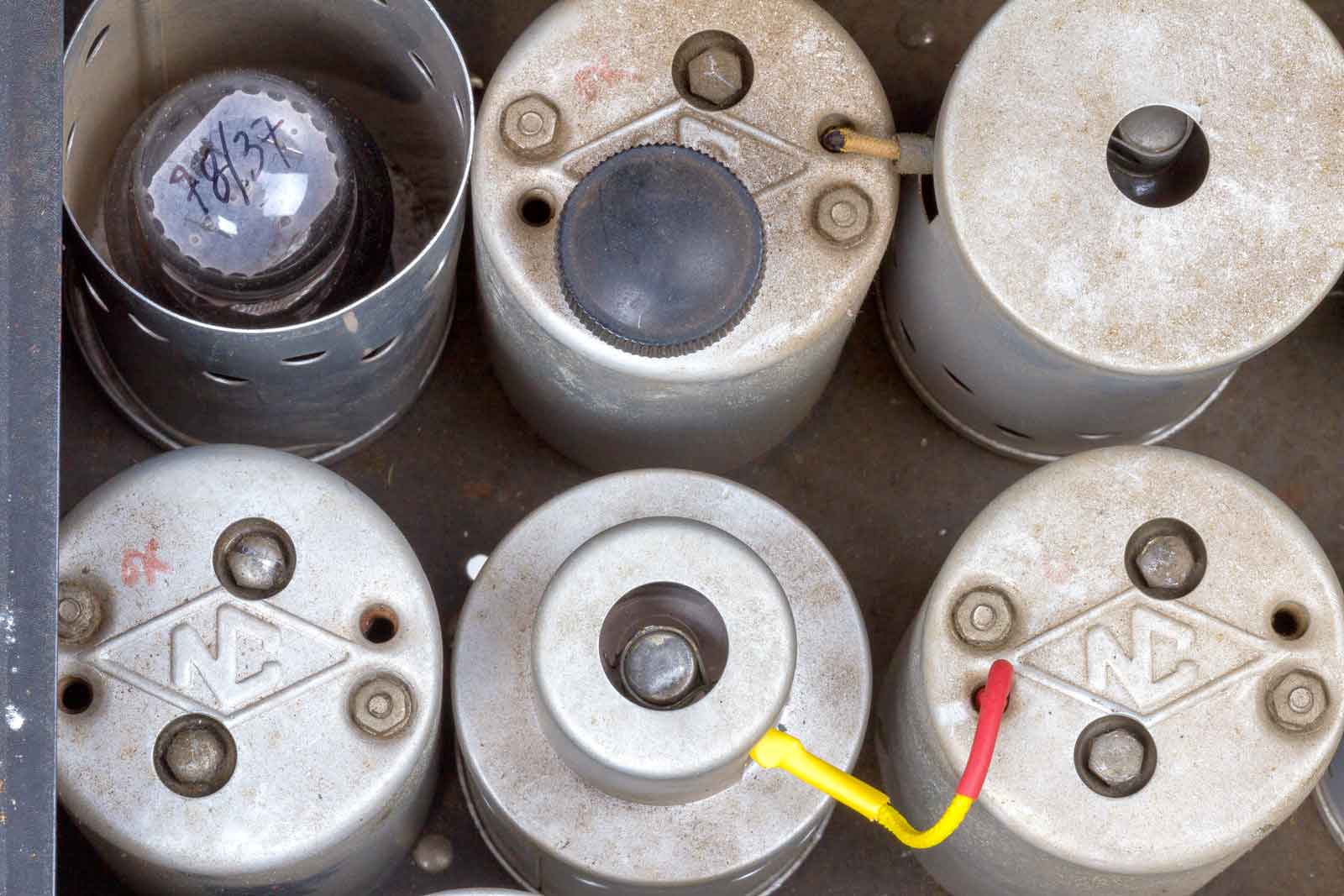

De drie middenfrequent-trafo's op rij. Links boven een exemplaar met knop. Deze knop dient voor het instellen van de BFO-frequentie. Dus SSB-ontvangst is in principe ook mogelijk.
Hier nog eens een blik op de MF-trafo's. Hier is wel het logo goed te zien.

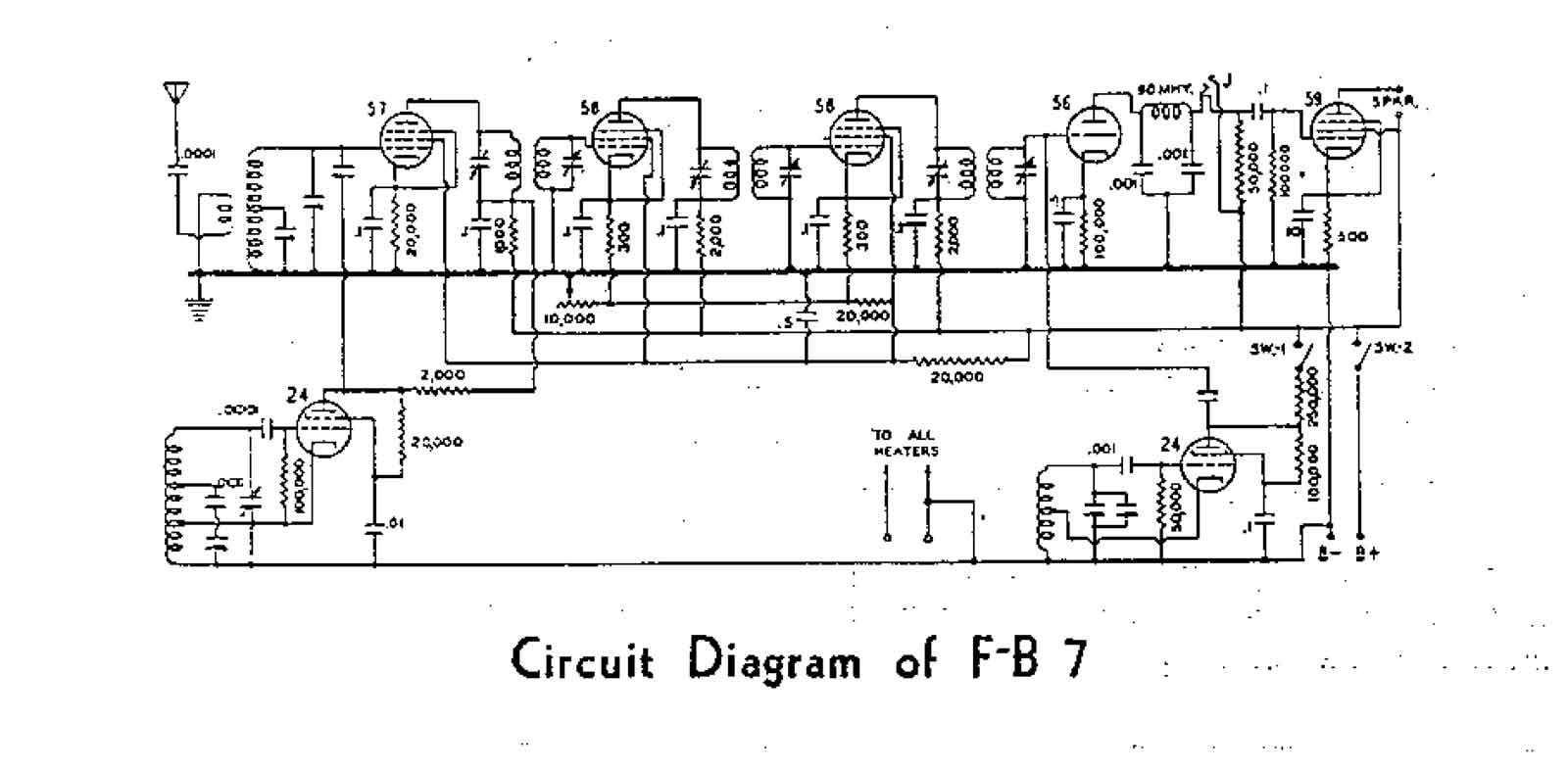

Het schema van de ontvanger, hierover valt weinig te vertellen. De volumeregeling vindt plaats door de katode-spanning van twee MF-buizen te regelen met een 20 kOhm-potmeter..

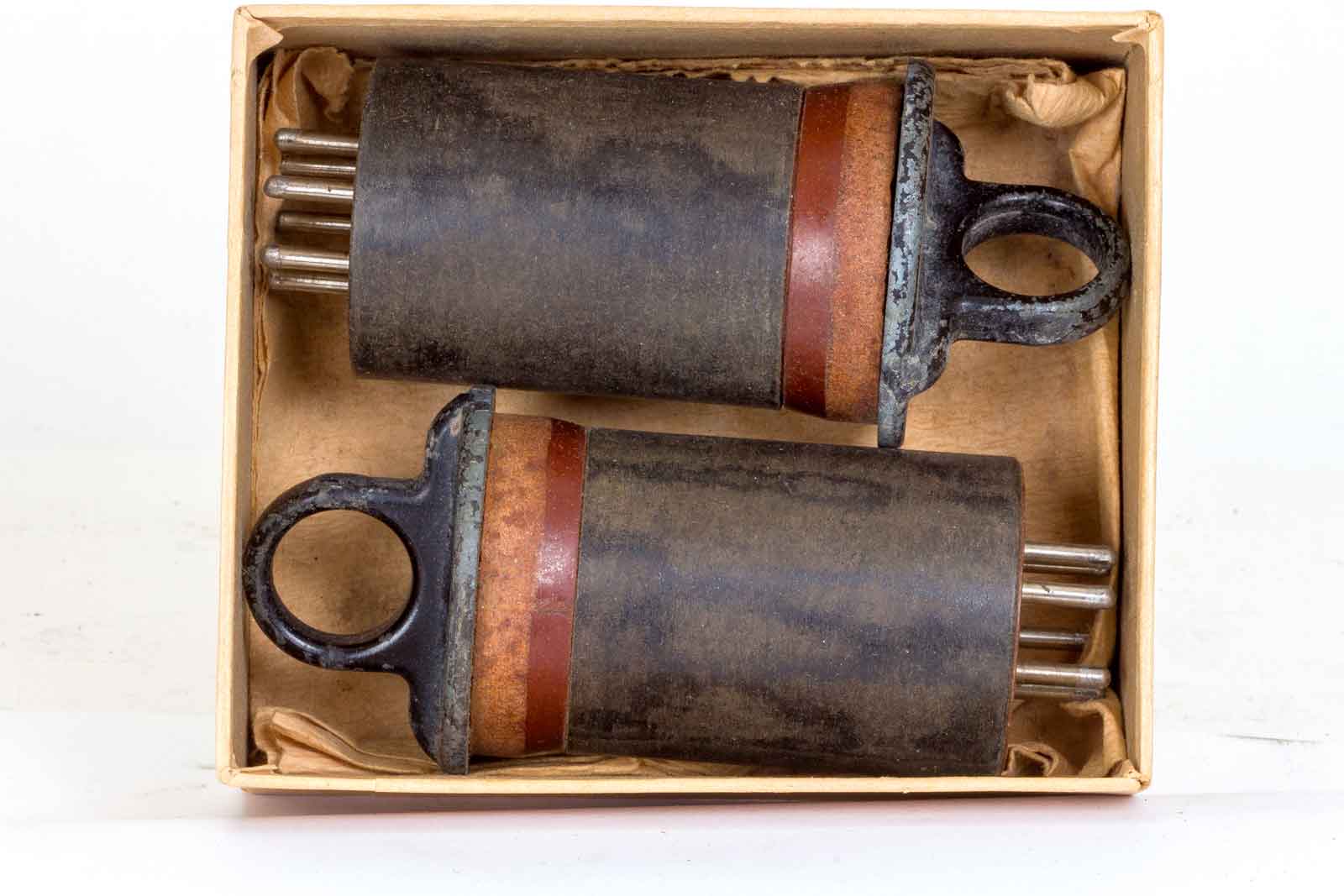

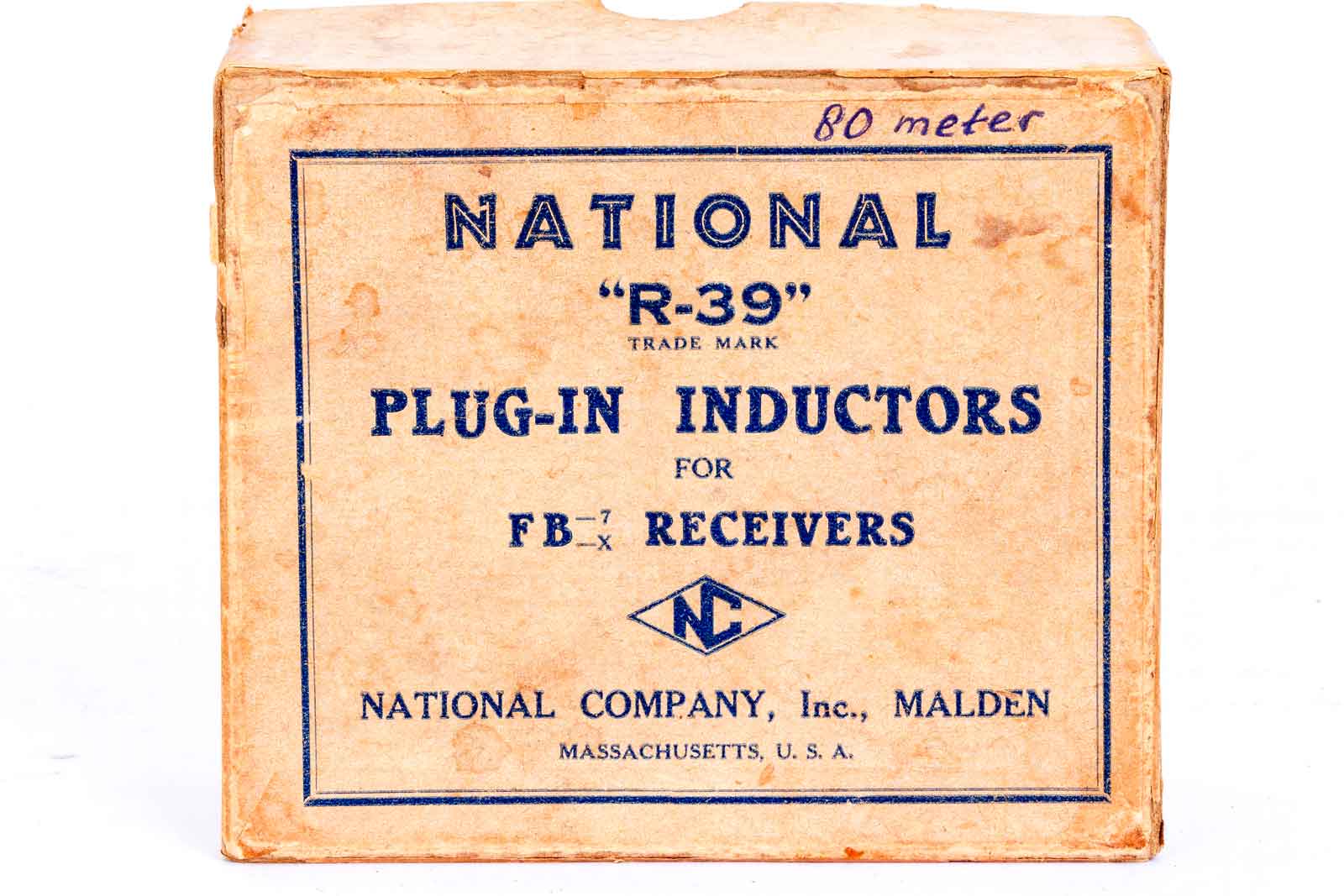

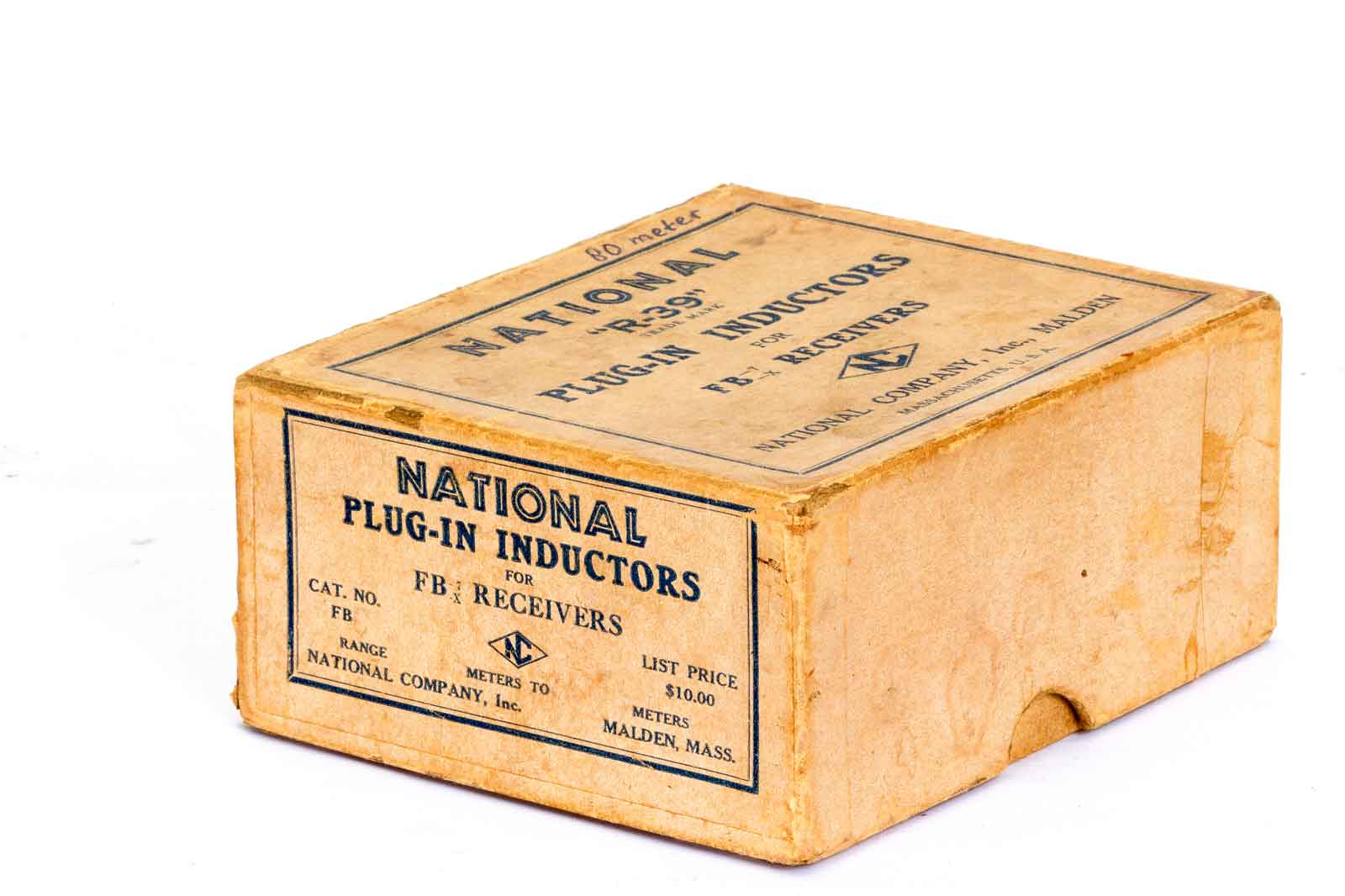

Een doosje met een set plug-in-spoelen. List-prijs $ 10,00.
In dit geval de 80-meter spoelen.

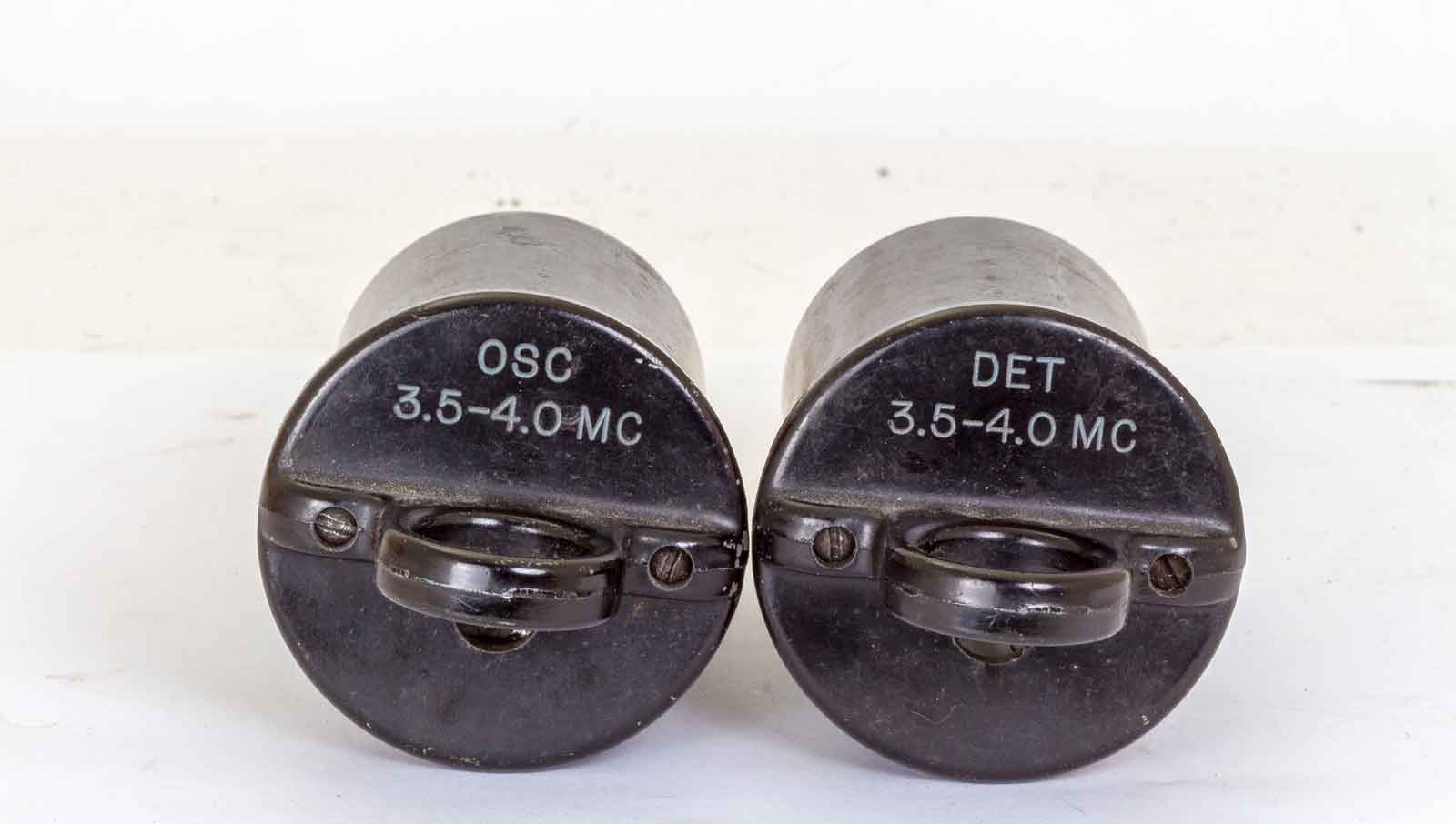

Dit is de inhoud. De wikkelingen zijn afgeschermd door een zwart omhulsel.
Blijkbaar kun je ze ook openmaken, maar daar waag ik me maar niet aan.

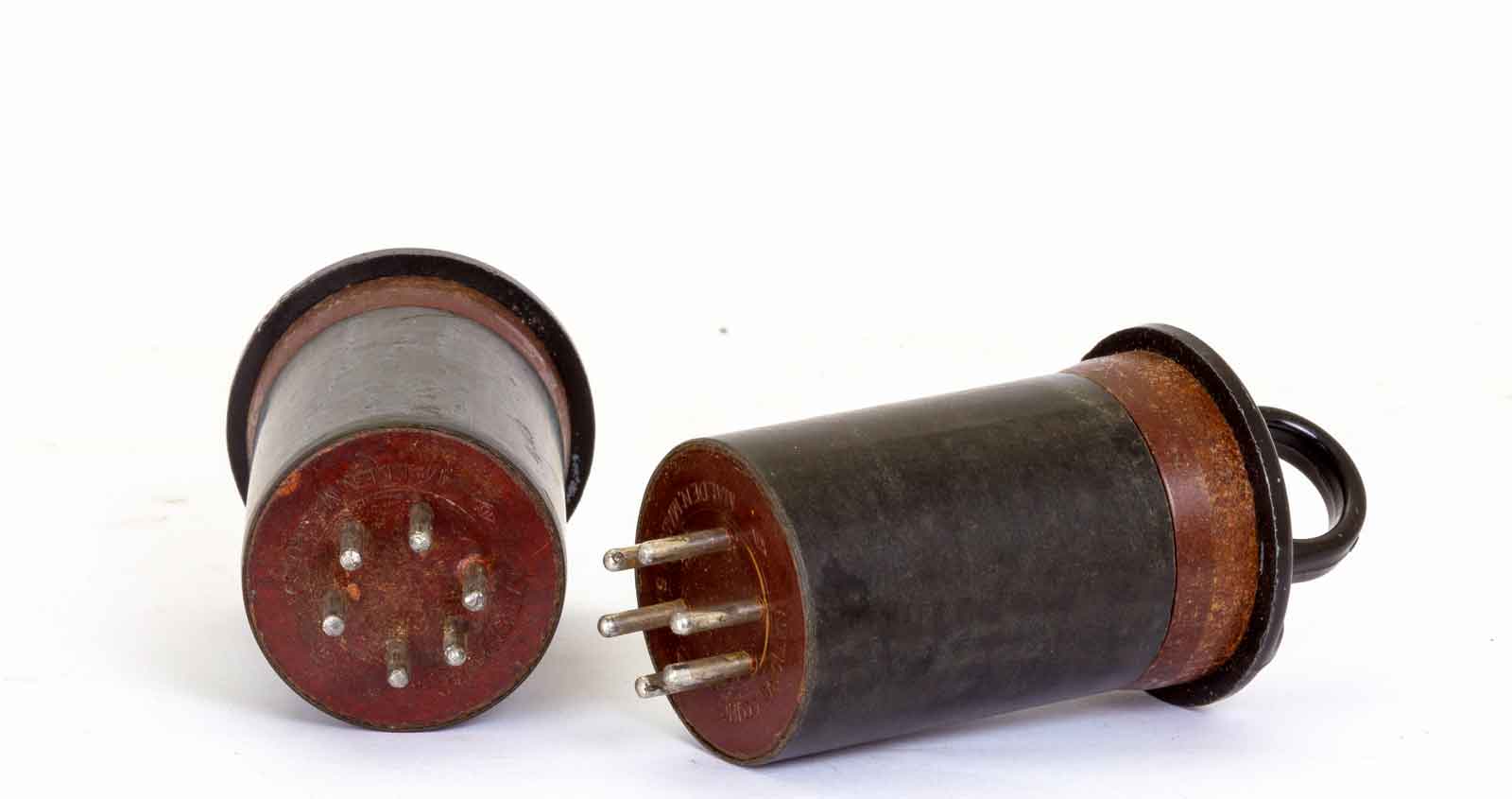

De voeten zijn identiek aan die van de buizen.
Het zogenaamde "Hondenhok" . Deze voeding werd bij meerdere types ontvangers gebruikt.

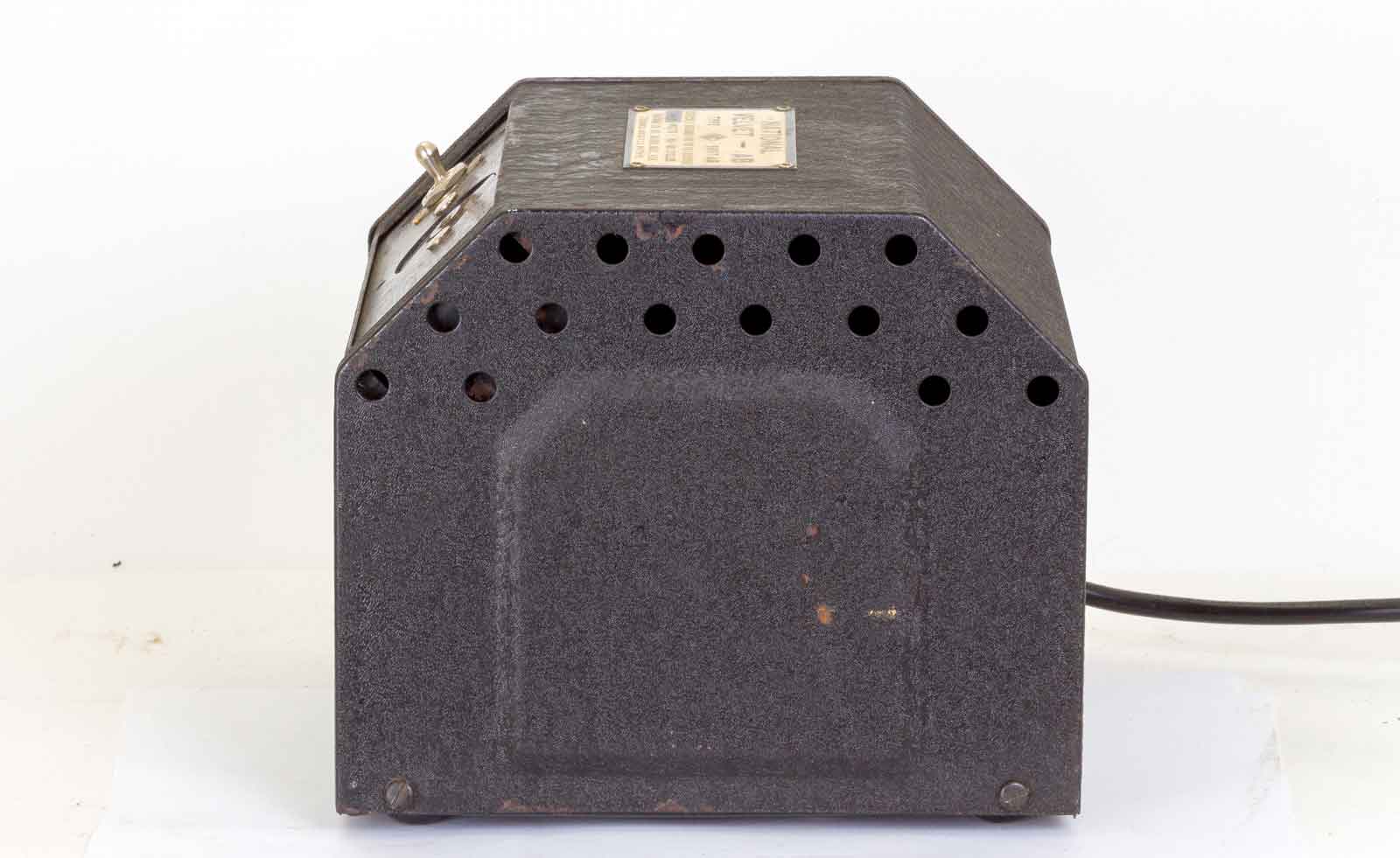

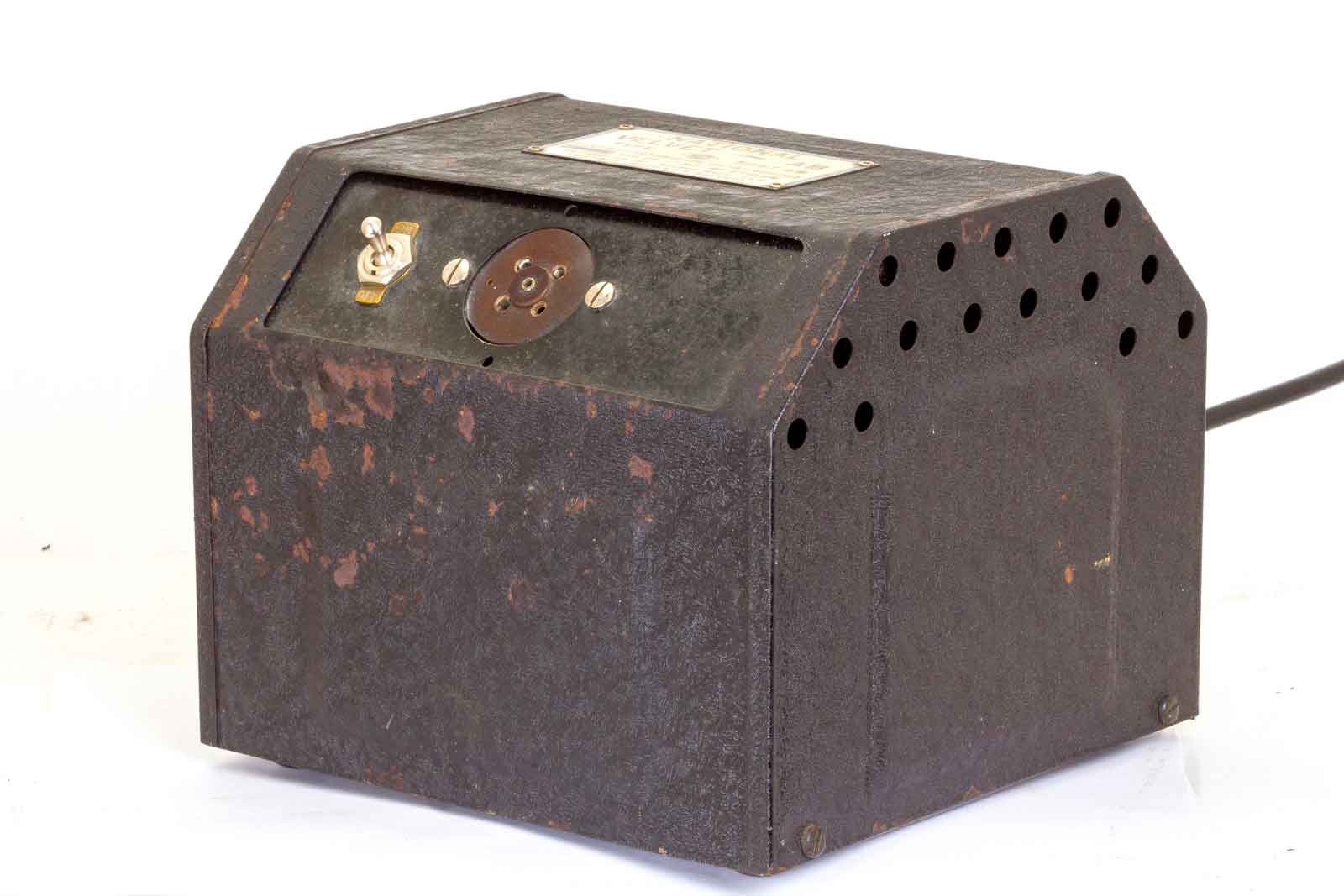

De zijkant met wat beluchtingsgaten.
De aan/uit-schakelaar en de connector voor de voedingsplug.

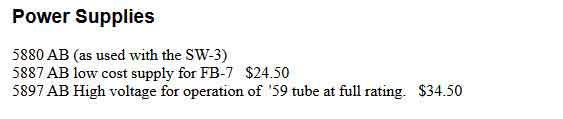

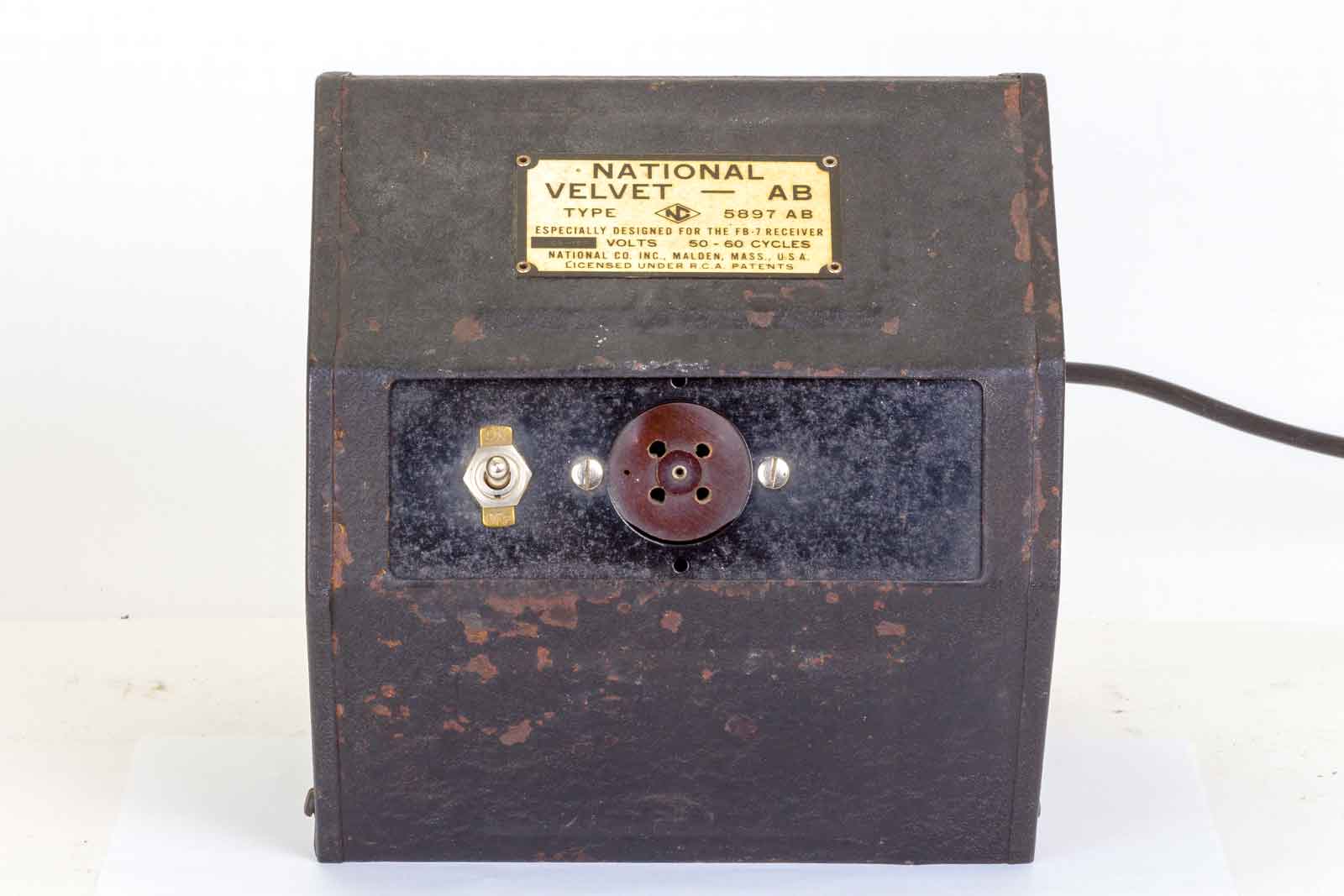

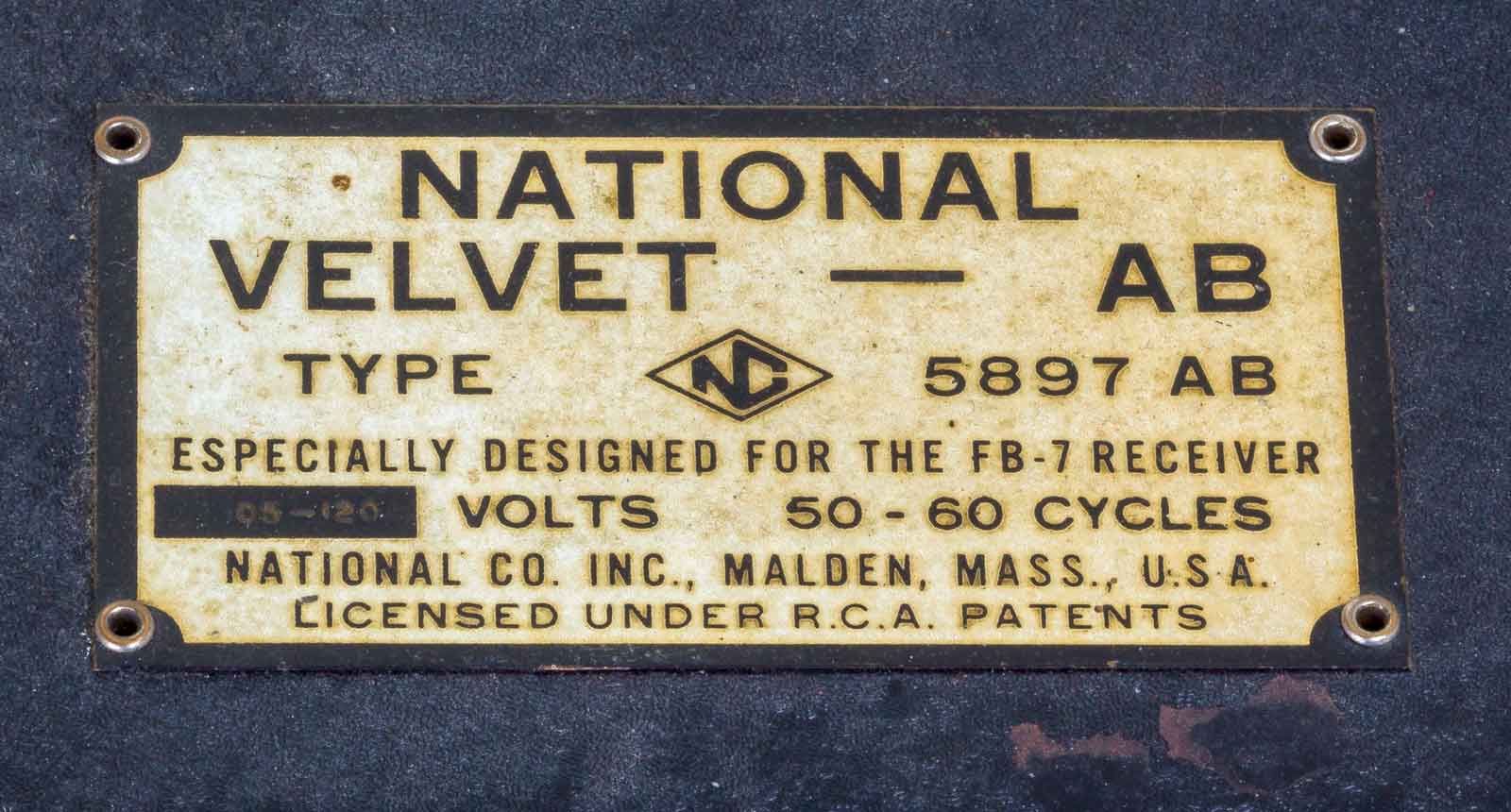

Die is de 5897AB, bedoeld voor de voeding van de ontvanger met de "zware" audio-eindbuis type 59.

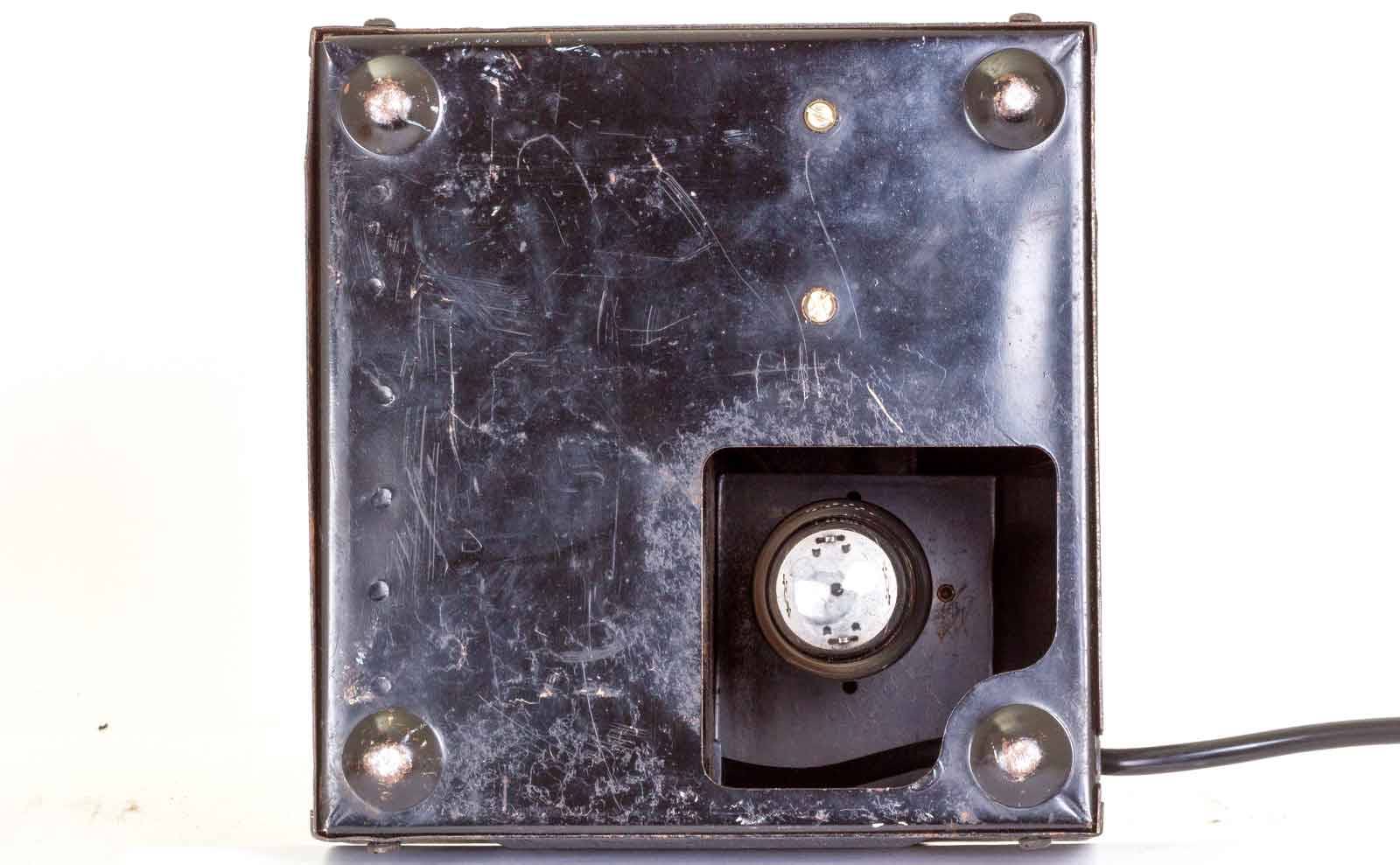

De onderkant met toegangsopening voor het verwisselen van de gelijkrichtbuis.
Voor de liefhebbers, een beschrijving in pdf.
Manual FB-7
