National NC-100XA

DE NC-100XA is een ontvanger die in 1938 op de markt gebracht werd.

National advertentie voor de nieuwe NC-100 in QST van juni 1938 ( Foto van de website NATIONAL COMPANY, INC.)
Hier onder de NC-100XA , de X staat voor het ingebouwde kristal-filter.

En dit is het exemplaar dat ik bezit. Een loodzware kast. Dit is echt het maximum wat ik in mijn flits-tentje kan fotograferen.
Ik kan nergens het gewicht vinden, maar een 30 kg zal het wel zo'n beetje zijn.

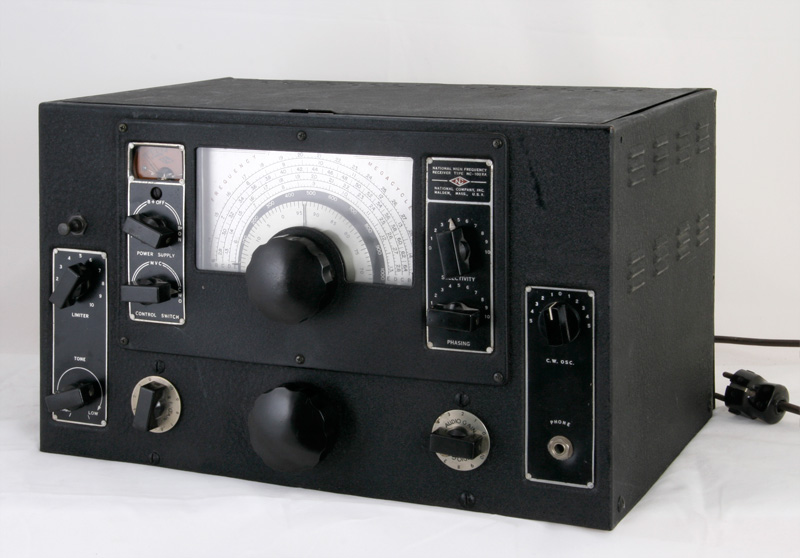

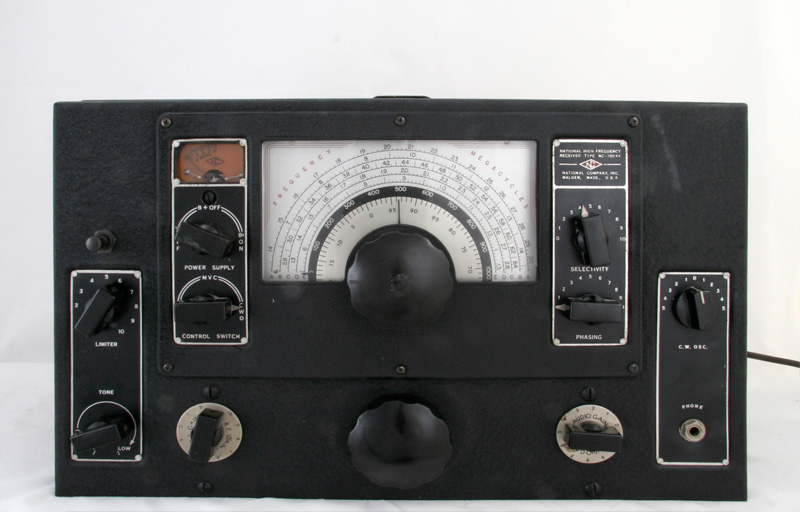

Vooraanzicht met de grote, duidelijke afstemschaal voor vijf banden. Voor meer informatie, zie de website : NATIONAL COMPANY, INC.

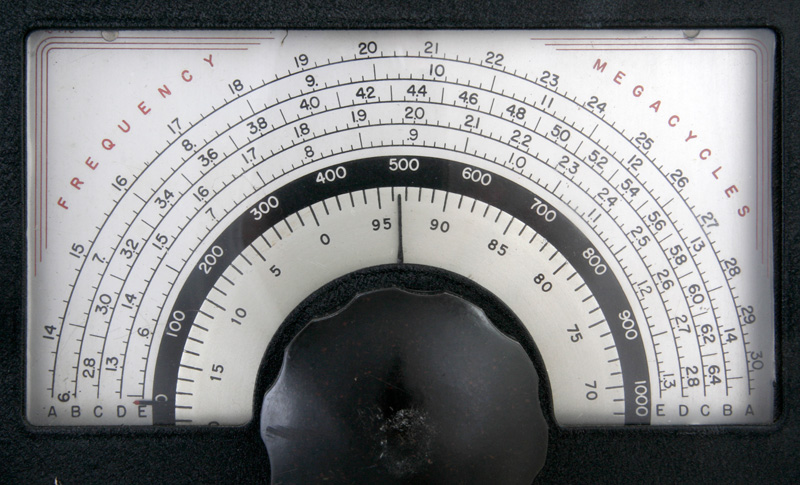

Dat ziet er netjes uit, bij het kiezen van een ander frequentiegebied, wordt de aanwijzer langer. Ingewikkelder kan het bijna niet.

Typeplaatje.

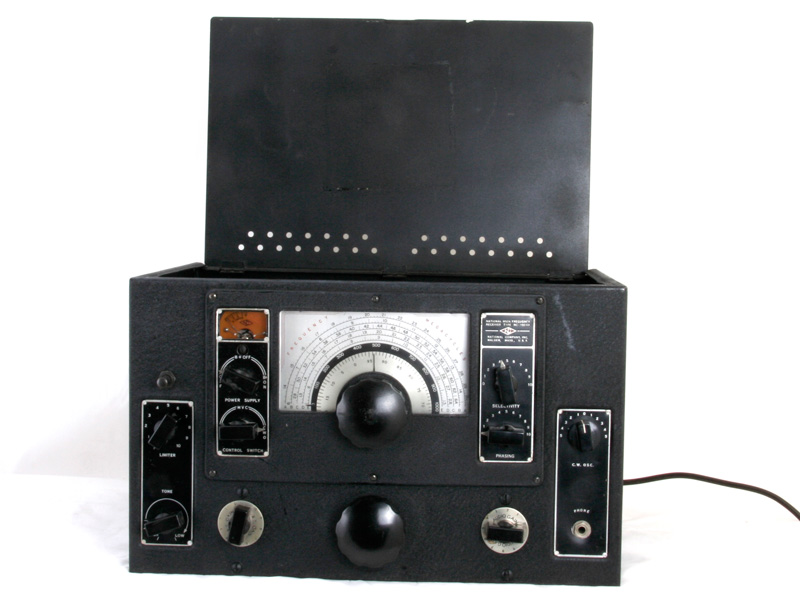

Op deze afbeelding, de radio met geopende bovenklep.

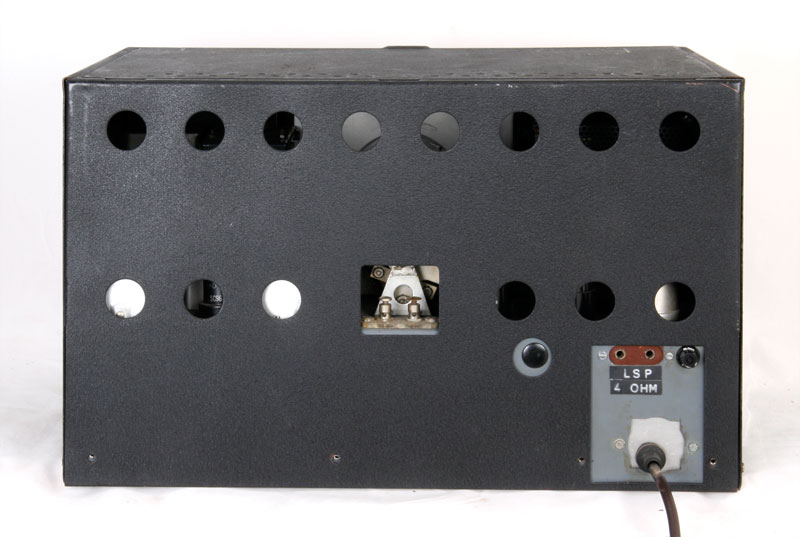

Achteraanzicht van de ontvanger.

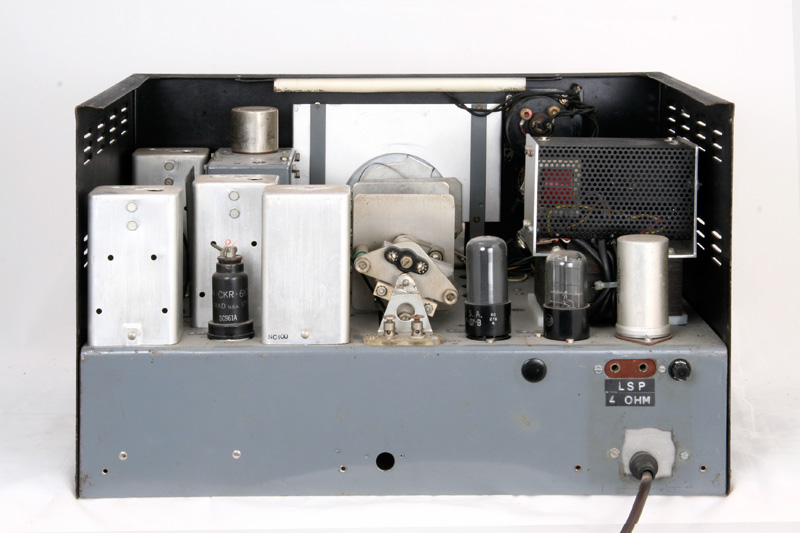

Een geopend exemplaar.

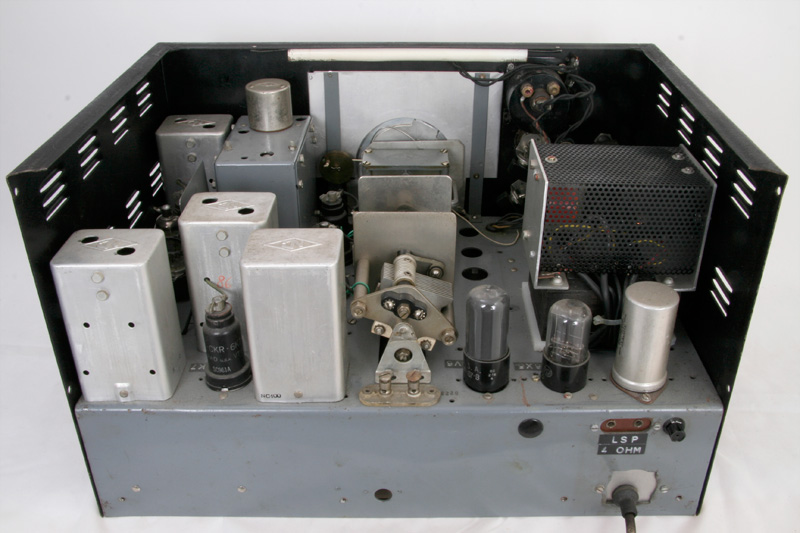

Nogmaals, rechts is een doos te zien met geperforeerd materiaal, dat  hoort er niet in te zitten. Het herbergt de afvlaksmoorspoel en de uitgangstrafo,
die eigenlijk naast de trafo horen te staan.

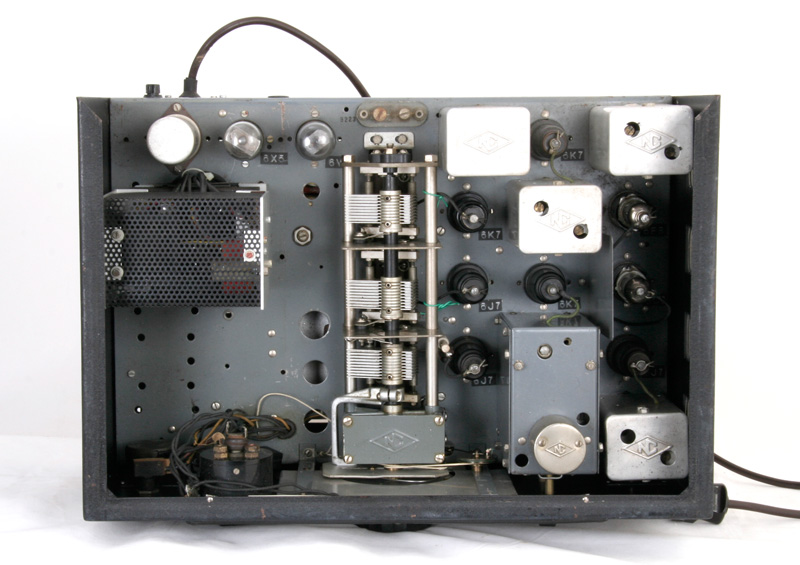

Bovenaanzicht met links onder de lege plekken voor de boven genoemde trafo's.

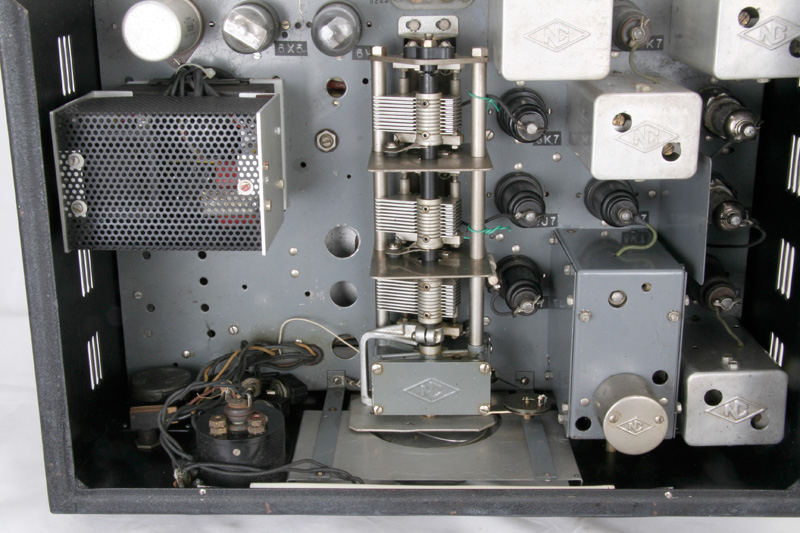

Op deze foto is het wat beter te zien.

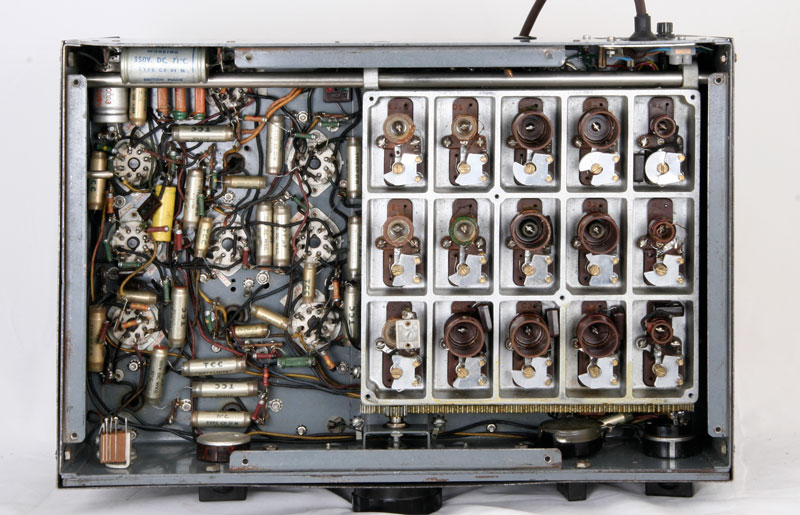

Dit is helemaal uniek, de grote witte doos is de spoelset, die door een tandwiel op een tandheugel heen en weer bewogen wordt.

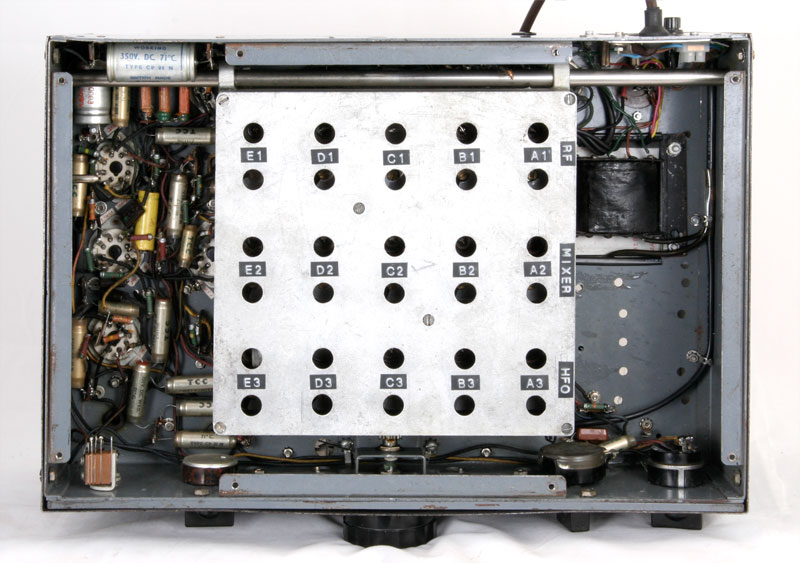

Het geheel in middenpositie.

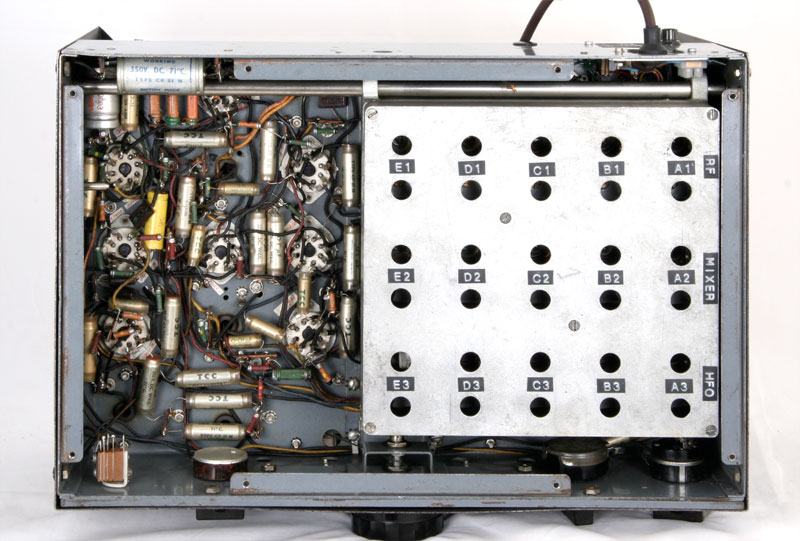

Geheel links. Boven, rechts de voedingstransformator.

Hier is de deksel van het spoelblok verwijderd.

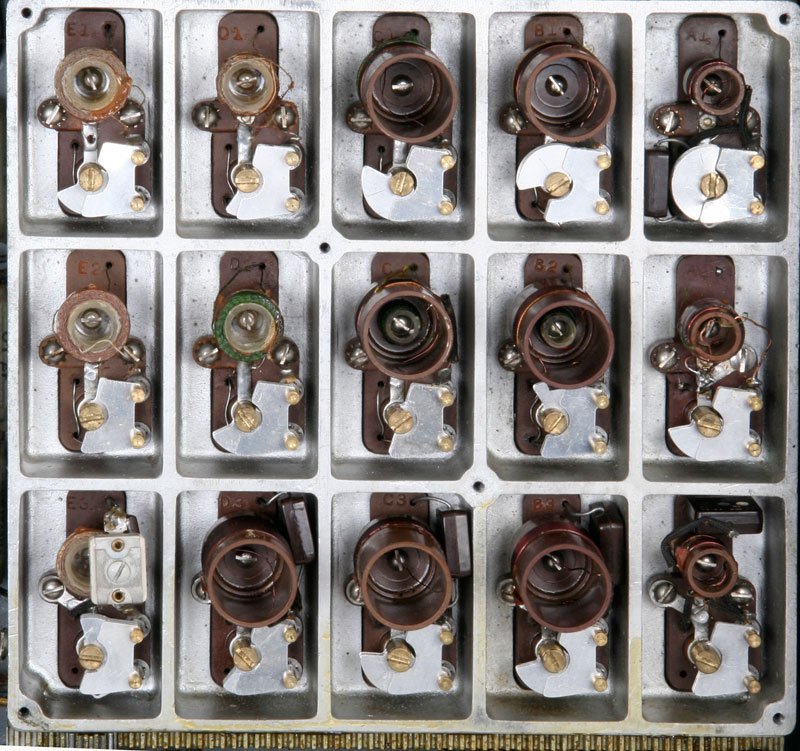

De verschillende spoeltjes met hun trimmers. Helemaal onder, de tandheugel. Op de website van National is een uitgebreide
beschrijving van dit geheel te bekijken.
