De manier om de juiste instelling van zenders te regelen, zonder dat de vijand mee kan genieten, is het gebruik van kunstantennes.
Ze bestaan meestal uit een variabele condensator en een induktievrije weerstand, die in serie geschakeld zijn.
In feite bootsen ze de eigenschappen van een echte antenne na, zodat de zender denkt met een echte antenne verbonden te zijn.
Voor de SCR506, de combinatie: ontvanger BC652 en zender BC653, was het type A-27 in gebruik.

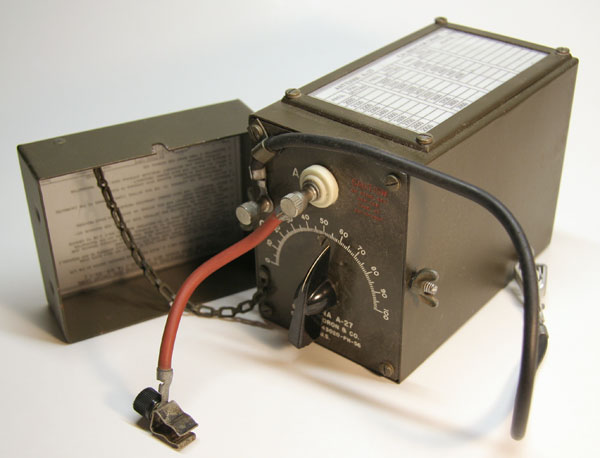

Dit is de A-27, een vrij nieuw exemplaar dat in 1956 werd gemaakt. De meeste kastjes die je op markten tegen komt zijn meestal van 1943. Het schijnt dat er toen een geboortegolf van kunstantennes is geweest.

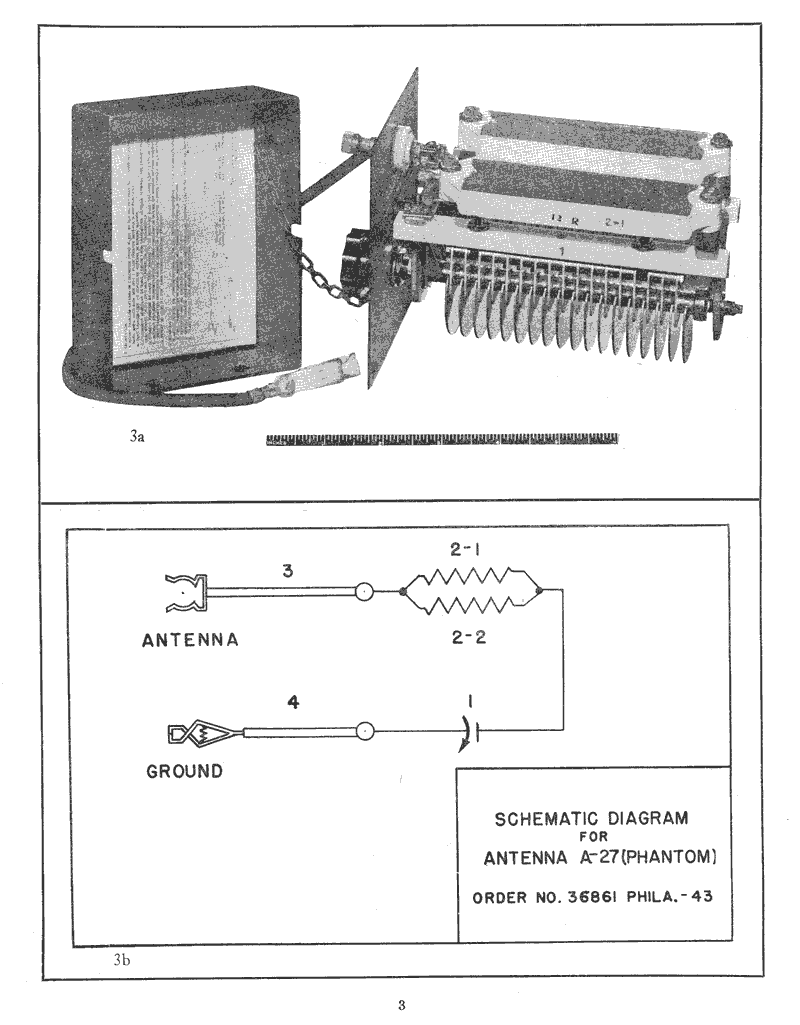

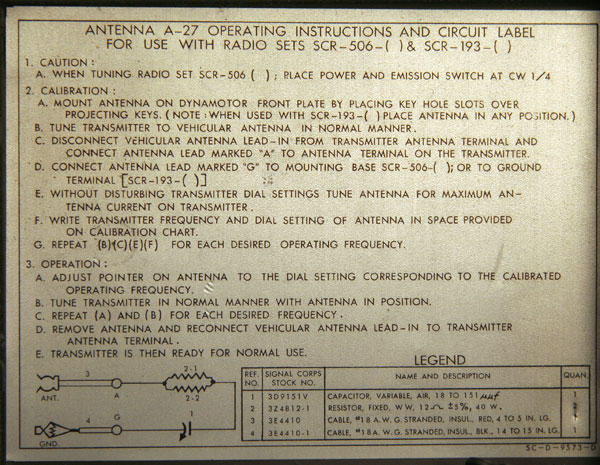

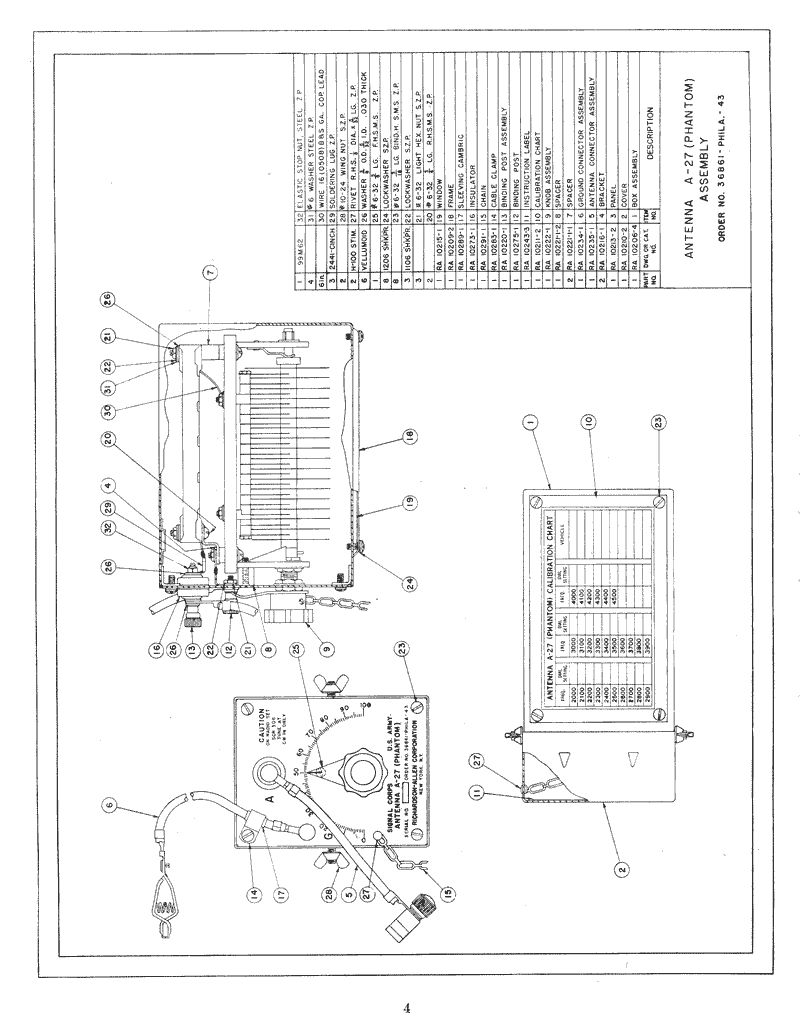

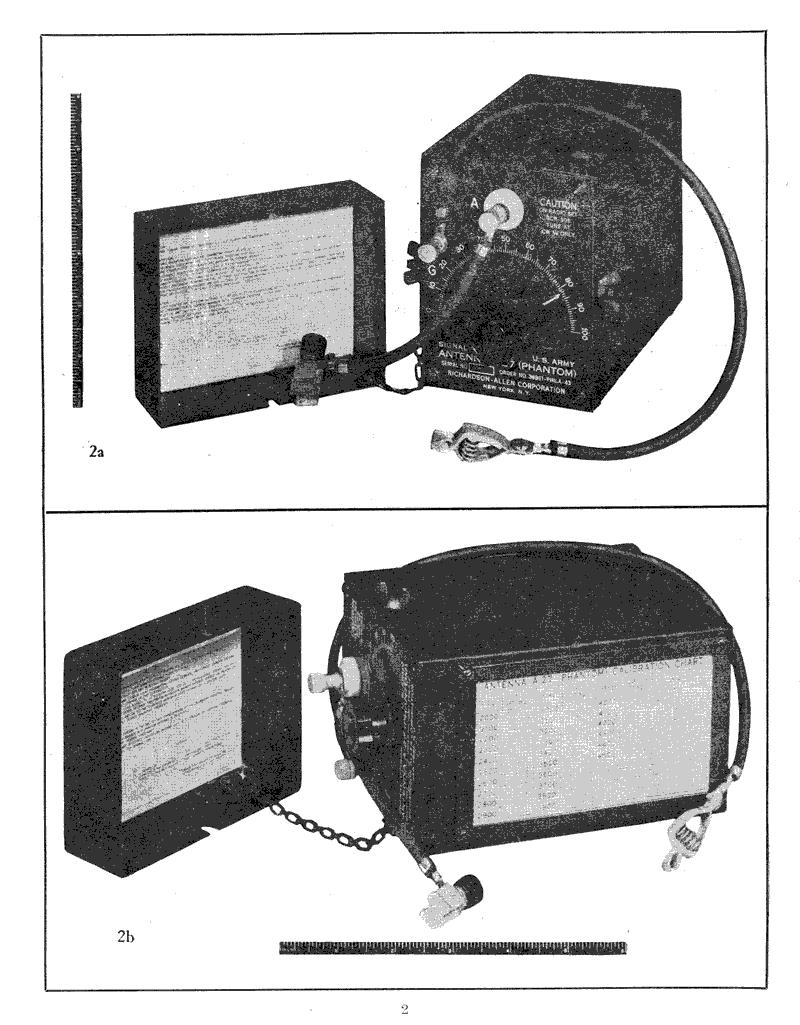

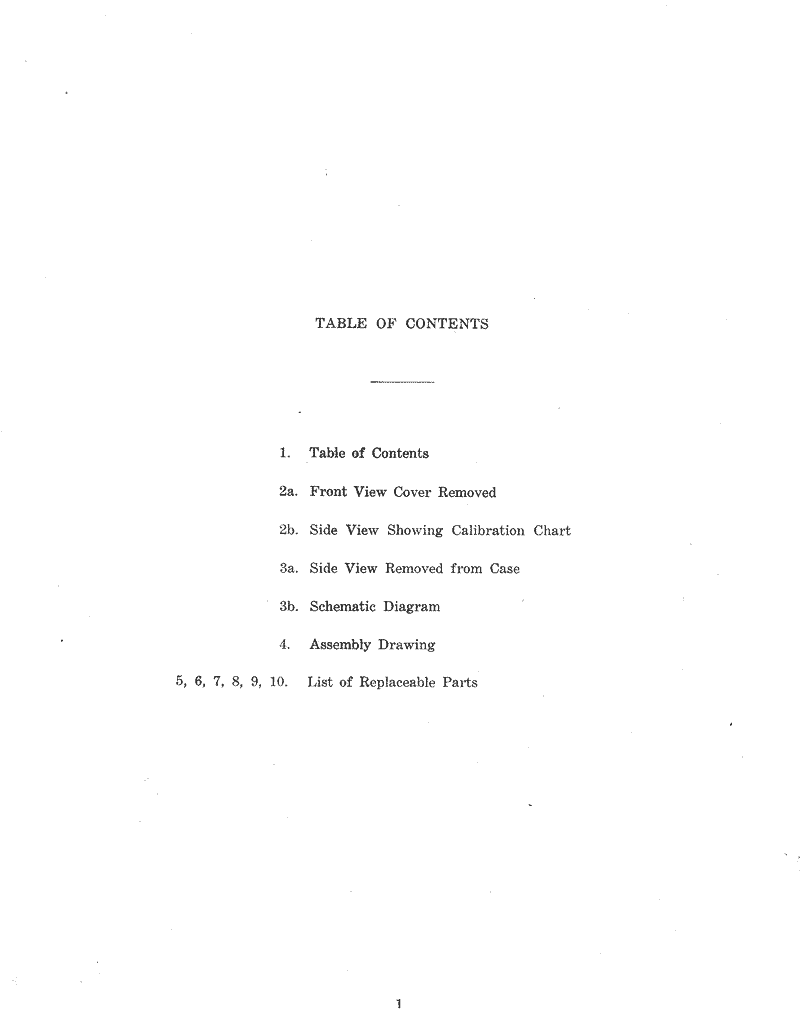

Het manual met schema, zo moeilijk was het nu ook weer niet.

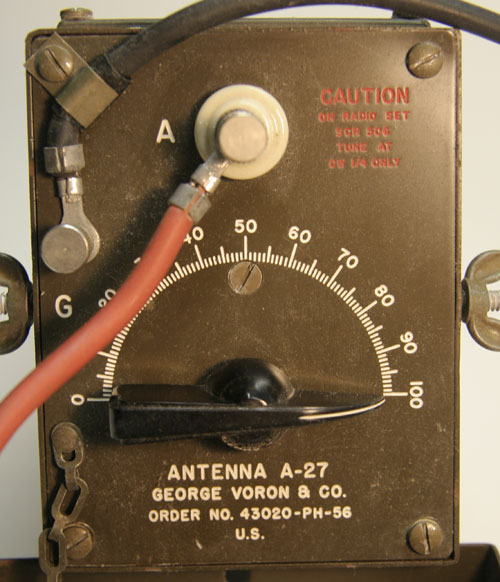

Bij de SCR-506 mocht maar met een kwart van het CW-vermogen ingeregeld worden.

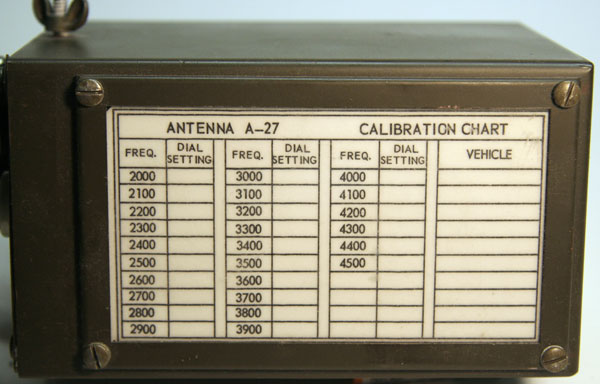

De calibratiekaart voor de antenne.

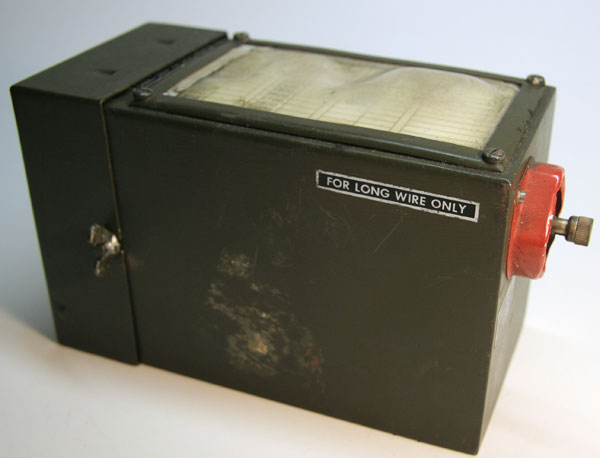

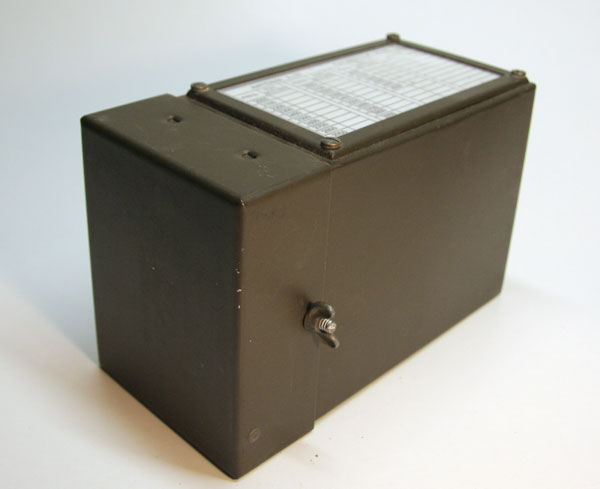

Het geheel in gesloten toestand.

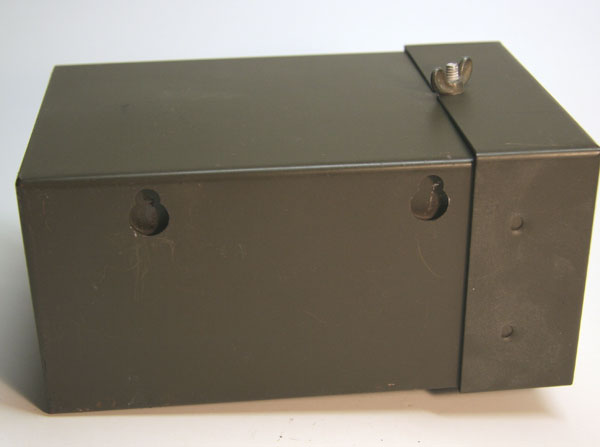

Met behulp van de twee gaten kon het kastje aan de set worden gehangen, vlak voor de dynamotor.

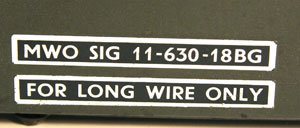

Er waren ook afwijkende modellen van de A-27, bijvoorbeeld het apparaat, gewijzigd naar Modification Work Order 11-630-18BG.
Vermoedelijk voor het Belgische leger, na de oorlog, gemaakt.
Omdat de de BC653 normaal gesproken aan een voertuig-antenne was aangesloten met een vrij hoge impedantie en de zender daar ook op gebouwd was, konden er zonder extra maatregelen geen langdraadantennes ( Met een groter rendement) aangesloten worden. Om dit probleem op te lossen werd een combinatie bedacht van kunst-antenne, omschakelbaar naar een aanpasapparaat voor lange draadantennes.

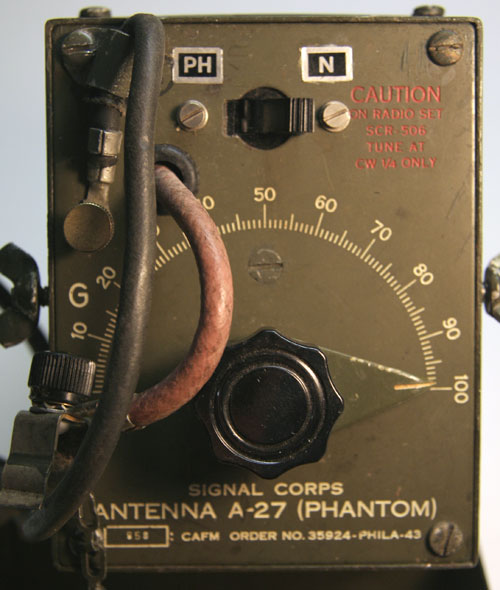

De bij de schakelaar horende plaatjes "PH" : Kunstantenne (Phantom)-stand en "N" : voor normaal bedrijf met langdraad.
De stand N zorgde voor een kortgesloten weerstand en een parallel aan de uitgang geschakelde afstem-condensator.

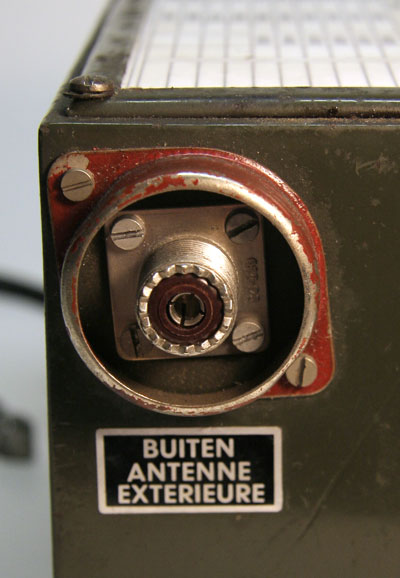

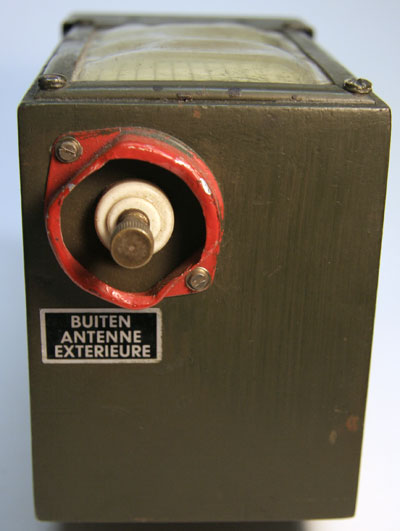

Aan de taal te zien moet dit wel uit Belgie komen, dit is dus de aansluiting van de draad antenne.
Het plaatje spreekt voor zich.
Om de BC-653 aan een laagohmige antenne-tuner aan te passen zijn drastische maatregelen nodig. Men kan de set verbouwen, maar dan spreek je toch van moedermoord en dat wil je niet, dan kun je beter een klein moordje begaan door een A-27 kastje te verbouwen. ( Overigens de batterij-kast van een WS-38 heeft ook bijna dezelfde afmetingen als de A-27 kast)
Om de set aan te passen aan de tuner moet in serie met de antenne-uitgang een variabele afstemcondensator met grote plaatafstand geschakeld worden. De max. capaciteit bedraagt ca. 150 pF. Deze wijsheid komt niet van mij zelf , maar van het SRS-lid Theo Albers( PA1RGB ), die er zo mee werkt.
De aangepaste versie ziet er als volgt uit:

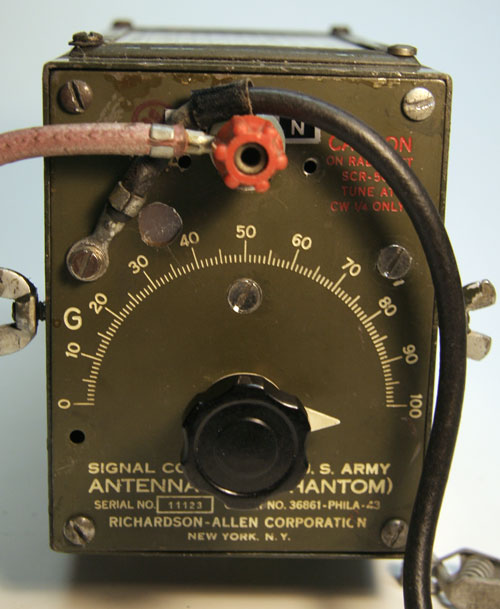

Het front, jawel, dit is ook een Belgisch exemplaar, maar er zat niets meer in, dus ......
De ingang wordt met de rode draad met klem aan de zender aangesloten en de zwarte aan het chassis van de zender.

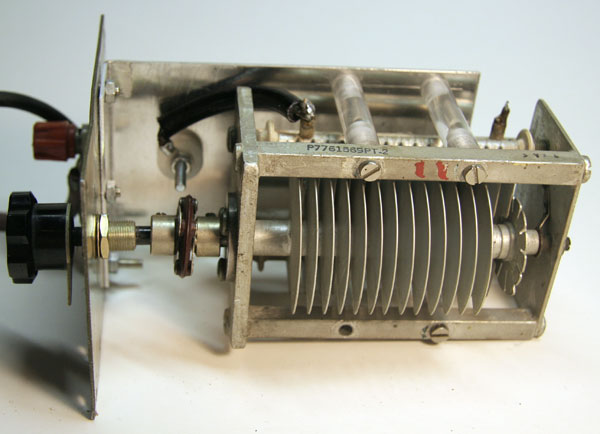

Zo ziet het er binnen uit. De condensator komt uit een TU-box van een BC191 en is geisoleerd opgesteld.

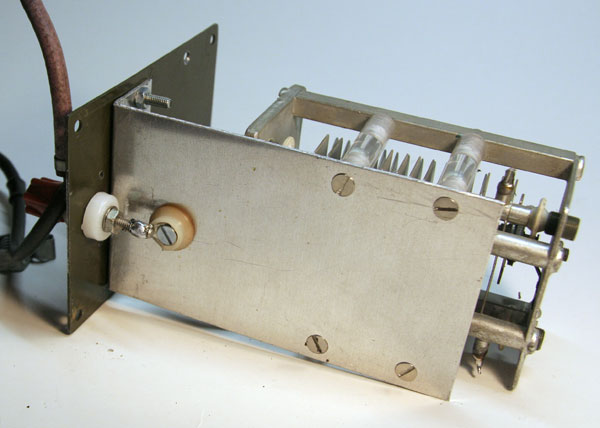

Het gat waar de schroef ontbreekt is de aansluiting voor de plug aan de achterkant. Deze kan echter pas aangesloten worden als het binnenwerk weer in het huis geschoven wordt.
De onderzijde met de antennedoorvoer. Ik hoop dat het niet vonkt.
Zo ziet de connector er aan de achterkant uit. Deze wordt direkt met een 50 Ohm-coax aan de antennetuner aangesloten.

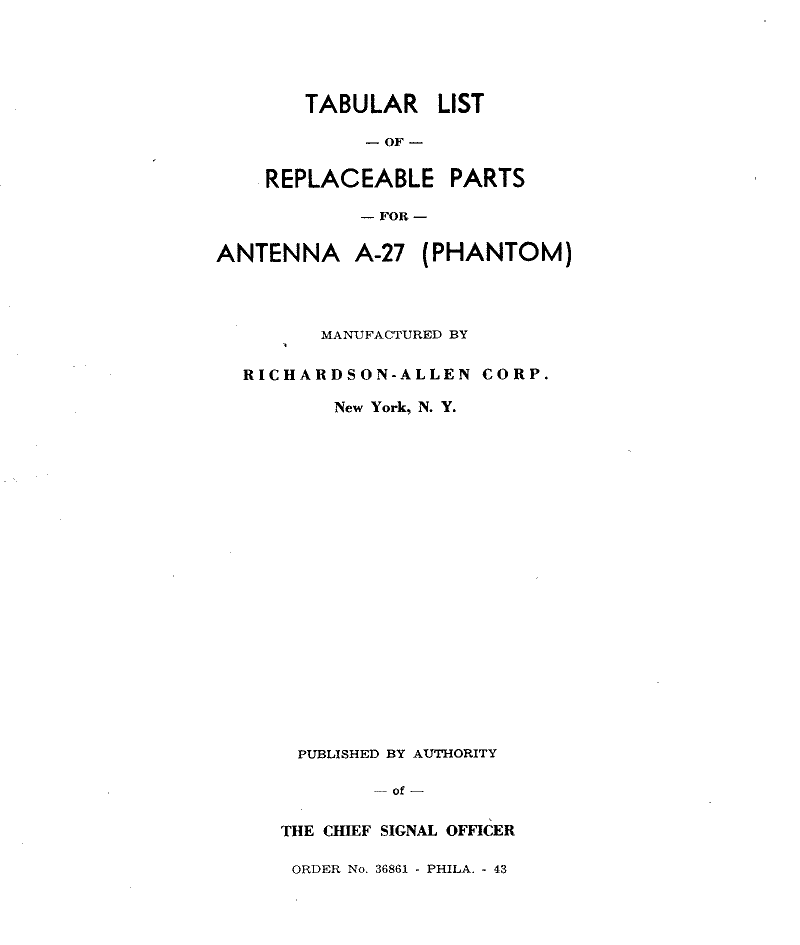

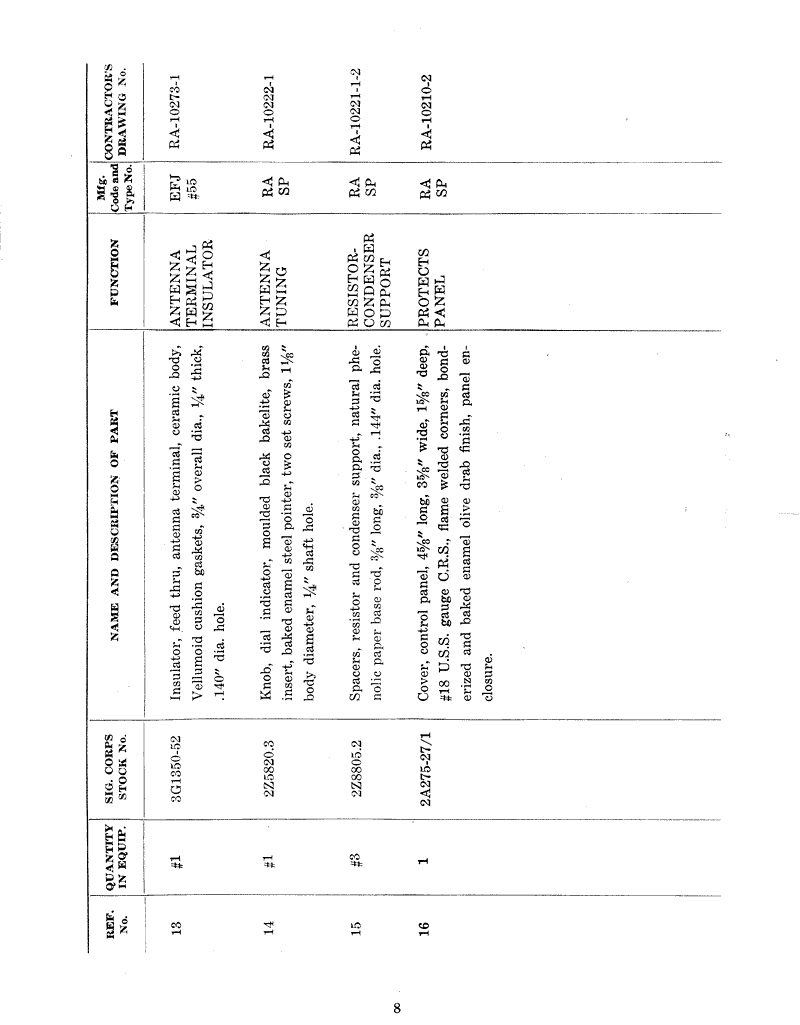

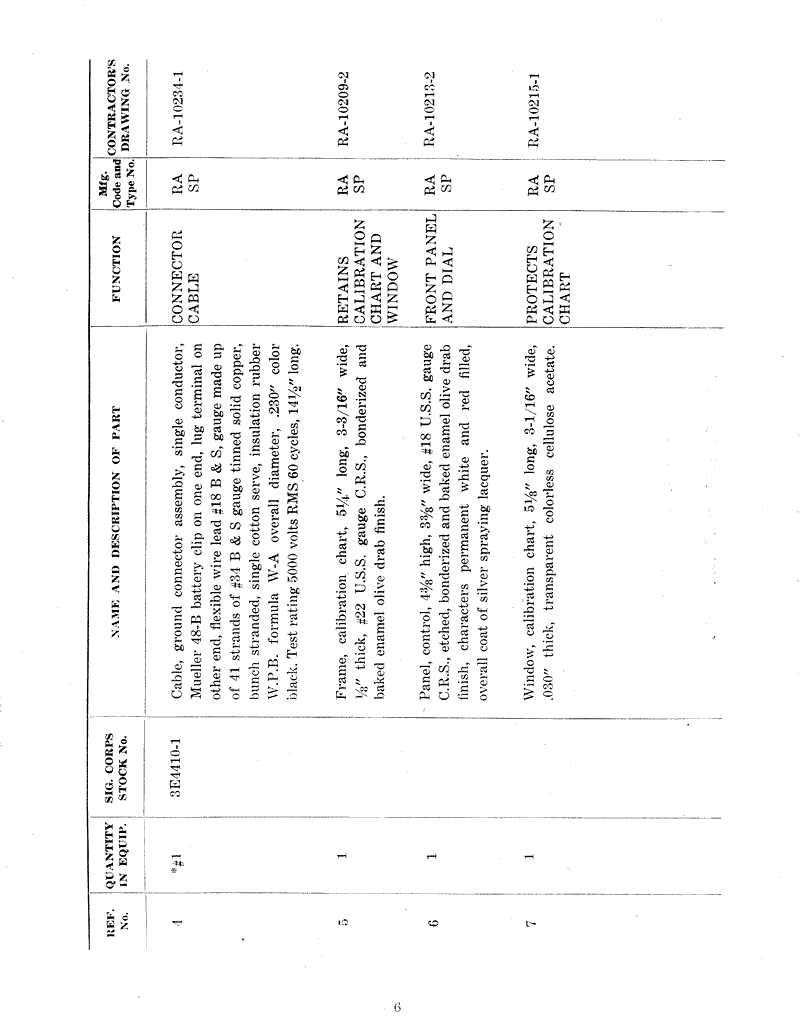

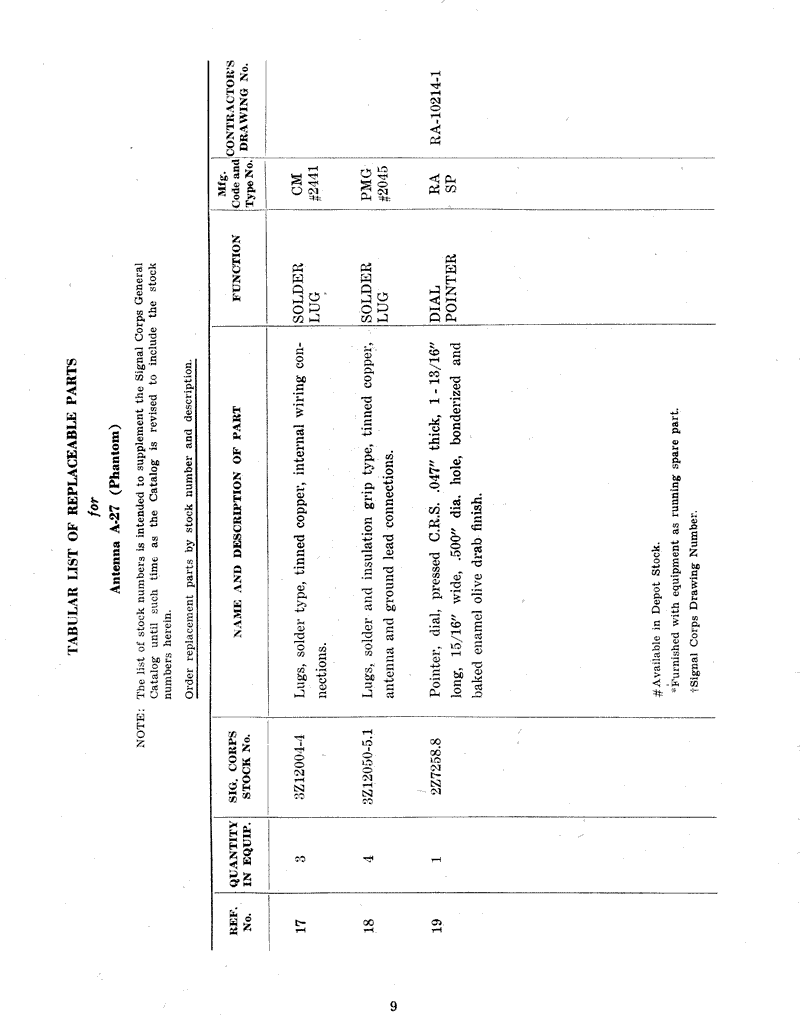

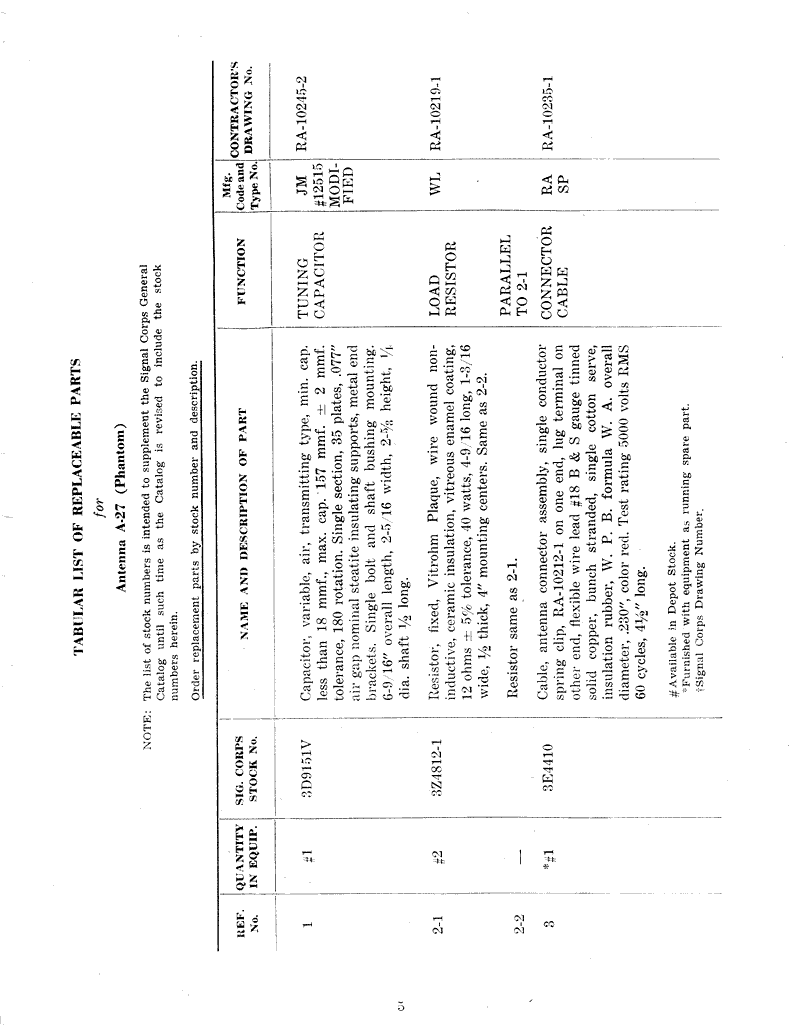

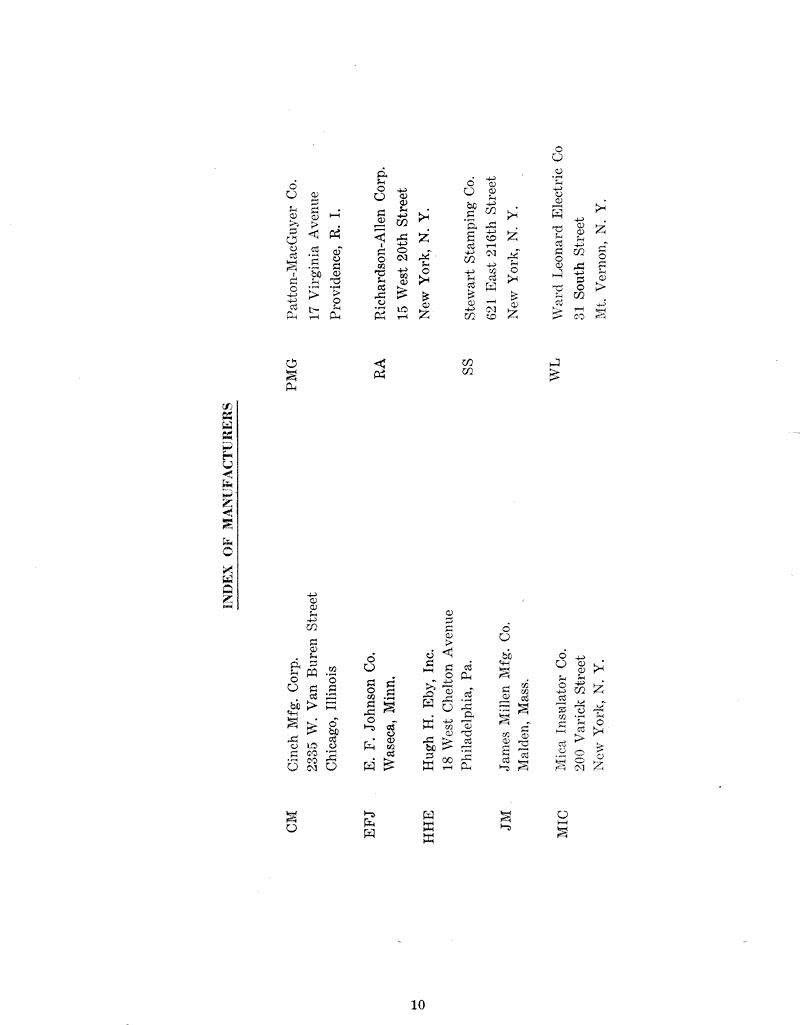

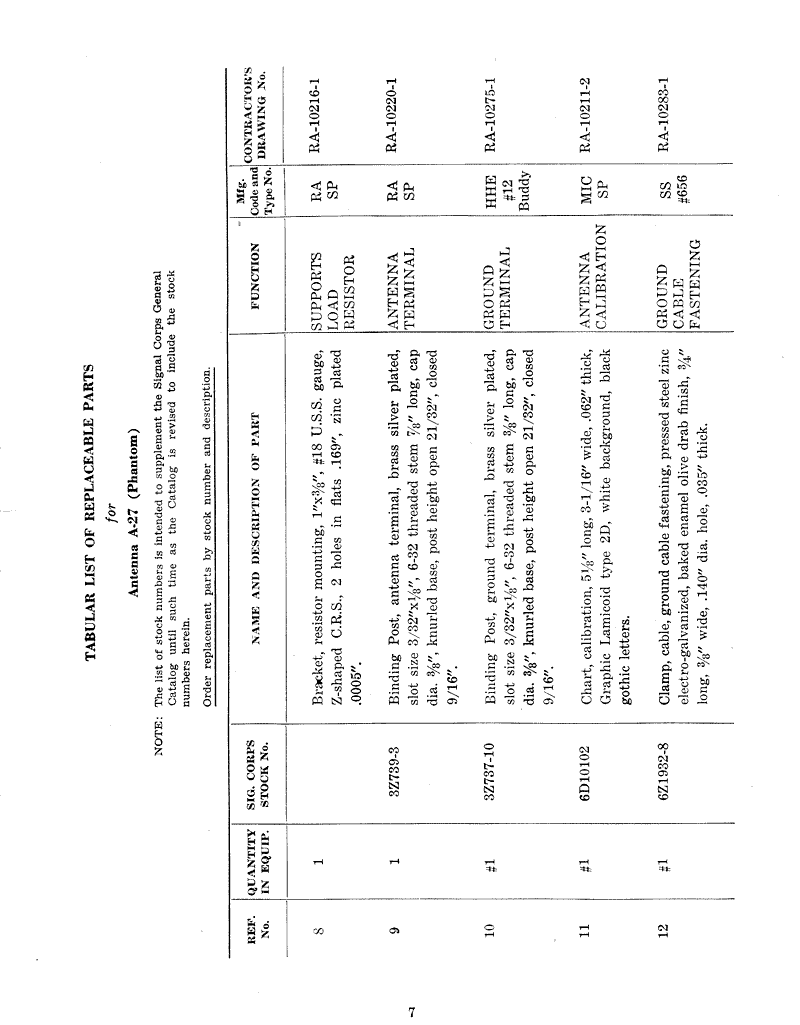

Hieronder de Tabular list van de Replaceble Parts van de Antenna A-27 (PHANTOM)
